Dell P1914S User Manual [in]

No. Model: P1914S

Panduan Pengguna

Dell P1914S

Model resmi: P1914Sf

CATATAN: CATATAN berisi informasi penting yang akan membantu
Anda menggunakan monitor secara lebih baik.

PERHATIAN: PERHATIAN berisi kemungkinan kerusakan perangkat
keras atau hilangnya data jika petunjuk tidak diikuti.

PERINGATAN: PERINGATAN berisi kemungkinan kerusakan
properti, cedera diri, atau bahkan kematian.

© 2013 ~ 2016 Dell Inc. Semua hak dilindungi undang-undang.

Informasi dalam dokumen ini dapat berubah sewaktu-waktu tanpa
pemberitahuan sebelumnya. Dilarang keras memproduksi ulang semua
materi ini dalam cara apapun tanpa izin tertulis sebelumnya dari Dell Inc.

Merek dagang yang digunakan dalam teks ini: Dell dan logo DELL adalah
merek dagang dari Dell Inc. Microsoft dan Windows adalah merek dagang
terdaftar atau merek dagang dari Microsoft Corporation di Amerika Serikat
dan/atau negara lainnya.

Merek dagang dan nama dagang lainnya yang mungkin digunakan dalam
dokumen ini mengacu pada entitas yang mengklaim merek dan nama
atau produk mereka. Dell Inc. melepaskan tanggung jawab hukumnya
atas kepentingan kekayaan dalam merek dagang dan nama dagang selain
miliknya sendiri.

2016 – 7 Rev. A05

Daftar Isi

Panduan Pengguna Manajer Tampilan Dell ........6

Ikhtisar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Menggunakan Dialog Pengaturan Ringkas. . . . . . . . . . 6

Menetapkan Fungsi Tampilan Dasar. . . . . . . . . . . . . . 7

Menentukan Mode Preset untuk Aplikasi . . . . . . . . . . 7

Menerapkan Fitur Hemat Energi . . . . . . . . . . . . . . . . 9

Tentang Monitor ...............................10

Isi Kemasan. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Kelengkapan Produk . . . . . . . . . . . . . . . . . . . . . . .11

Mengenal Komponen dan Kontrol. . . . . . . . . . . . . . 12

Spesifikasi Monitor . . . . . . . . . . . . . . . . . . . . . . . 14

Mode Manajemen Daya. . . . . . . . . . . . . . . . . . . . . . . . . . 14

Penetapan Pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Interface USB (Universal Serial Bus) . . . . . . . . . . . . . . . . . . 19

Kemampuan Plug and Play . . . . . . . . . . . . . . . . . . 20

Spesifikasi Panel Datar . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Spesifikasi Resolusi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Spesifikasi Listrik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Mode Tampilan Preset . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Karakteristik Fisik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Karakteristik Lingkungan. . . . . . . . . . . . . . . . . . . . . . . . . 24

Kualitas & Kebijakan Piksel Monitor LCD . . . . . . . . . 25

Panduan Pemeliharaan . . . . . . . . . . . . . . . . . . . . 25

 3

Merawat Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Menyiapkan Monitor............................26

Memasang Monitor . . . . . . . . . . . . . . . . . . . . . . . 26

Menyambungkan Monitor. . . . . . . . . . . . . . . . . . . 27

Menyambungkan Kabel VGA biru. . . . . . . . . . . . . . . . . . . . 27

Menyambungkan kabel DVI putih . . . . . . . . . . . . . . . . . . . 27

Menyambungkan kabel DisplayPort hitam . . . . . . . . . . . . . 28

Menyambungkan kabel USB . . . . . . . . . . . . . . . . . . . . . . 28

Mengatur Kabel . . . . . . . . . . . . . . . . . . . . . . . . . 29

Memasang Penutup Kabel. . . . . . . . . . . . . . . . . . . 29

Melepas Dudukan Monitor . . . . . . . . . . . . . . . . . . 30

Pemasangan di Dinding (Opsional) . . . . . . . . . . . . . 31

Mengoperasikan Monitor .......................32

Menghidupkan Monitor . . . . . . . . . . . . . . . . . . . . 32

Menggunakan Kontrol Panel Depan. . . . . . . . . . . . . 32

Tombol Panel Depan . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Menggunakan Menu OSD (Tampilan di Layar). . . . . . . 34

Mengakses Sistem Menu . . . . . . . . . . . . . . . . . . . . . . . . . 34

Pesan OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Spesifikasi Monitor . . . . . . . . . . . . . . . . . . . . . . . 44

Menetapkan Resolusi Maksimum . . . . . . . . . . . . . . 47

Menggunakan Miring, Putar, dan Pemanjangan Vertikal 48

Miring, Putar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Pemanjangan Vertikal. . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Merotasi Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

4 

Menyesuaikan Pengaturan Rotasi Layar Sistem . . . . . . 51

Mengatasi Masalah .............................52

Uji Mandiri . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Diagnosis Internal. . . . . . . . . . . . . . . . . . . . . . . . 53

Masalah Umum . . . . . . . . . . . . . . . . . . . . . . . . . 54

Masalah Khusus Produk . . . . . . . . . . . . . . . . . . . . 56

Masalah Khusus USB (Universal Serial Bus). . . . . . . . . 57

Lampiran ......................................58

Informasi FCC (Hanya untuk A.S.) dan Informasi Peraturan

Lainnya . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Menghubungi Dell . . . . . . . . . . . . . . . . . . . . . . . 58

Mengkonfigurasi Monitor .......................59

Menetapkan resolusi layar ke 1280 x 1024 (Maksimum). 59

Jika Anda memiliki desktop Dell atau PC Dell dengan akses

Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Jika Anda memiliki desktop, PC, atau kartu grafis selain

Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

 5

Panduan Pengguna Manajer Tampilan Dell

Ikhtisar

Manajer Tampilan Dell adalah aplikasi Windows yang dapat digunakan
untuk mengelola satu atau serangkaian monitor. Aplikasi ini
memungkinkan penyesuaian manual pada gambar yang ditampilkan,
penetapan pengaturan otomatis, manajemen energi, rotasi gambar, dan
berbagai fitur lainnya pada model Dell tertentu. Setelah terinstal, Manajer
Tampilan Dell akan berjalan setiap kali sistem diaktifkan dan ikonnya
akan muncul di baris pemberitahuan. Informasi tentang monitor yang
tersambung ke sistem akan selalu tersedia bila kursor diarahkan ke ikon
baris pemberitahuan.

Menggunakan Dialog Pengaturan Ringkas

Mengklik ikon baris pemberitahuan pada Manajer Tampilan Dell akan
membuka kotak dialog Pengaturan Ringkas. Bila lebih dari satu model
yang didukung Dell tersambung ke sistem, maka monitor target tertentu
dapat dipilih menggunakan menu yang tersedia. Kotak dialog Pengaturan
Ringkas dapat digunakan untuk penyesuaian yang tepat pada level
Kecerahan dan Kontras monitor, Mode Preset dapat dipilih secara manual
atau ditetapkan ke Mode Otomatis, dan resolusi layar dapat diubah.

6  Panduan Pengguna Manajer Tampilan Dell

Kotak dialog Pengaturan Ringkas juga memberikan akses ke antarmuka
pengguna lanjutan Manajer Tampilan Dell yang digunakan untuk
menyesuaikan fungsi Dasar, mengkonfigurasi Mode Otomatis, dan
mengakses fitur lainnya.

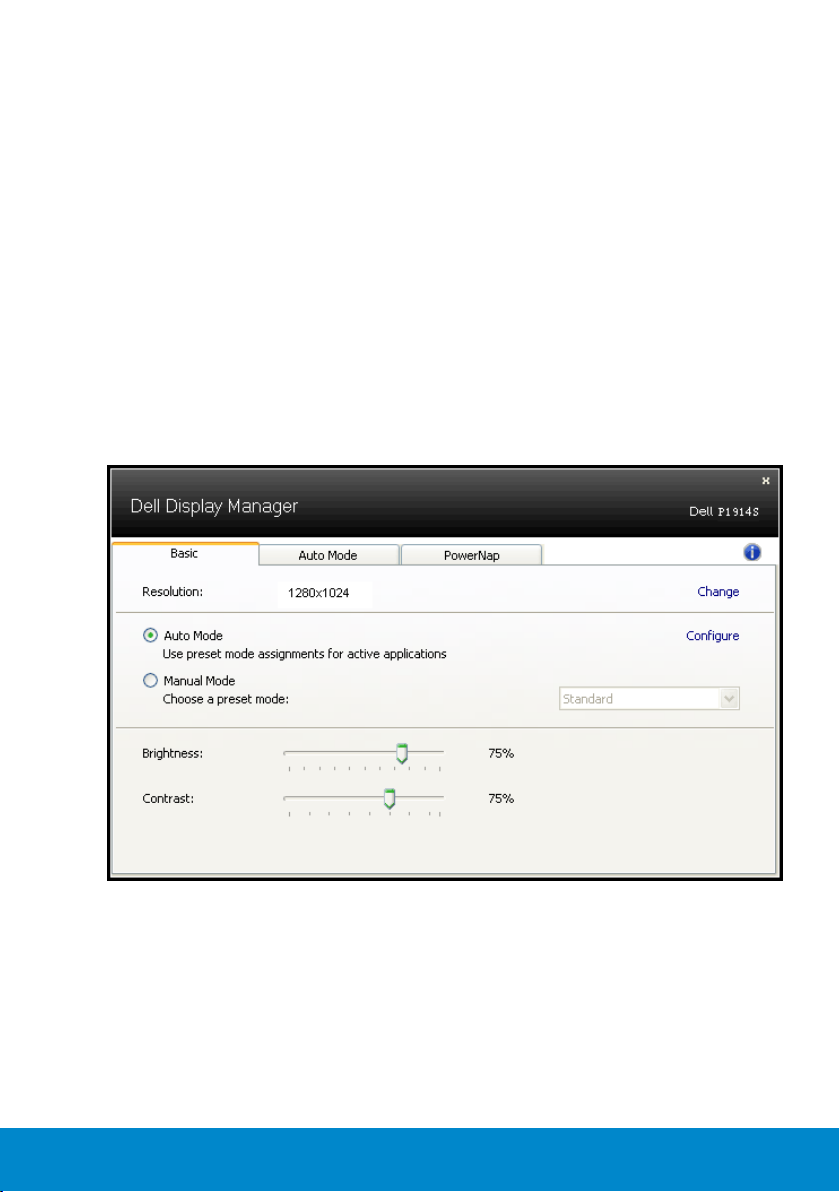

Menetapkan Fungsi Tampilan Dasar

Mode Preset untuk monitor yang dipilih dapat secara manual diterapkan
menggunakan menu di tab Dasar. Cara lainnya, Mode Otomatis dapat
diaktifkan. Mode Otomatis membuat Mode Preset yang dipilih diterapkan
secara otomatis bila aplikasi tertentu diaktifkan. Pesan di layar akan
menampilkan mode preset aktif selama beberapa saat setiap kali mode
berubah.

Kecerahan dan Kontras monitor yang dipilih juga dapat disesuaikan
langsung dari tab Dasar.

Menentukan Mode Preset untuk Aplikasi

Tab Mode Otomatis memungkinkan Anda menghubungkan Mode Preset
khusus dengan aplikasi tertentu, lalu menerapkannya secara otomatis.
Bila Mode Otomatis diaktifkan, Manajer Tampilan Dell akan beralih secara
otomatis ke Mode Preset yang sesuai bila aplikasi yang terkait diaktifkan.
Mode Preset yang ditetapkan ke aplikasi tertentu mungkin sama di setiap
monitor yang tersambung atau dapat berbeda di setiap monitor.

Panduan Pengguna Manajer Tampilan Dell  7

Manajer Tampilan Dell telah dikonfigurasi sebelumnya untuk beragam
aplikasi populer. Untuk menambahkan aplikasi baru ke daftar penetapan,
tarik aplikasi dari desktop, Menu Start Windows, atau dari lokasi lainnya,
lalu lepaskan pada daftar saat ini.

CATATAN: Penetapan Mode Preset yang menargetkan file batch,
skrip, dan pemuat, serta file yang tidak dapat dieksekusi seperti arsip
zip atau file paket, tidak didukung dan tidak akan efektif.

8  Panduan Pengguna Manajer Tampilan Dell

Menerapkan Fitur Hemat Energi

Pada model Dell yang didukung, tab PowerNap akan tersedia untuk
memberikan pilihan hemat energi. Bila screensaver diaktifkan, maka
Kecerahan monitor dapat ditetapkan secara otomatis ke level minimum
atau monitor dapat dialihkan ke mode tidur untuk menghemat daya
tambahan.

Panduan Pengguna Manajer Tampilan Dell  9

Tentang Monitor

Isi Kemasan

Monitor ini dilengkapi semua komponen yang ditunjukkan di bawah ini.
Pastikan Anda telah menerima semua komponen dan “Menghubungi

Dell” jika tidak lengkap.

CATATAN: Sejumlah item mungkin bersifat opsional dan tidak

diberikan bersama monitor ini. Sejumlah fitur atau media mungkin
tidak tersedia di negara tertentu.

CATATAN: Untuk pemasangan dengan penyangga lainnya, lihat
panduan pemasangan penyangga terkait yang berisi petunjuk
pemasangan.

CATATAN: Monitor P1914S bebas BFR/PVC (bebas Halogen), kecuali
kabel eksternal.

•Monitor

•Penyangga

10  Tentang Monitor

•Penutup Kabel

•Kabel Daya (beragam menurut

negara)

•Kabel VGA

•Kabel DisplayPort (DP)

•Kabel upstream USB (mengaktifkan

port USB pada monitor)

•Media Driver dan Dokumentasi

•Panduan Ringkas

•Panduan Informasi Produk dan

Keselamatan

Kelengkapan Produk

Layar panel datar Dell P1914S merupakan layar Liquid Crystal Display
dengan Thin-Film Transistor dan matriks aktif. Kelengkapan monitor
mencakup:

• P1914S: Ukuran gambar yang terlihat secara diagonal 48,00cm (19,0
inci), resolusi 1280 x 1024, dan dukungan layar penuh untuk resolusi
lebih rendah.

• Sudut pandang lebar memungkinkan tampilan dari posisi duduk
maupun berdiri, atau sewaktu berpindah dari sisi ke sisi.

• Dapat dimiringkan, diayun, dipanjangkan secara vertikal, dan diputar.

• Kunci penyangga.

• Penyangga yang dapat dilepas dan lubang pemasangan VESA (Video

Electronics Standards Association) 100 mm untuk solusi pemasangan
yang fleksibel.

• Kemampuan plug and play jika didukung sistem.

• Penyesuaian OSD (Tampilan di Layar) untuk kemudahan optimalisasi

layar dan konfigurasi.

• Perangkat lunak dan media dokumentasi yang berisi INF (file
informasi), ICM (Image Color Matching File), aplikasi perangkat lunak
Dell Display Manager, dan dokumentasi produk.

• Slot kunci keamanan.

• Kemampuan Manajemen Aset.

• Dilengkapi perangkat lunak Dell Display Manager (terdapat dalam CD

yang diberikan bersama monitor).

• Bebas BFR/PVC (bebas Halogen), kecuali kabel eksternal.

• Sesuai dengan TCO.

Tentang Monitor  11

• Indikator Energi menunjukkan tingkat energi yang digunakan oleh
monitor secara real-time.

Mengenal Komponen dan Kontrol

Tampilan Depan

Kontrol panel depan

1. Tombol fungsi (Untuk informasi lebih lanjut, lihat “Mengoperasikan
Monitor”)

2 Tombol Hidup/Mati (dilengkapi indikator LED)

Tampilan Belakang

1

2

3

4

12  Tentang Monitor

5
6

7

Tampilan Belakang dengan penyangga monitor

Label Keterangan Penggunaan

1 Lubang pemasangan VESA

(100 mm)
2 Label tingkat peraturan Berisi ketentuan peraturan.
3 Slot kunci keamanan Gunakan kunci keamanan untuk

4 Label nomor seri kode baris Lihat label ini jika Anda perlu

5 Tombol pelepas penyangga Melepas penyangga dari monitor.
6 Port downstream USB Menyambungkan perangkat USB. Anda

7 Slot pengaturan kabel Mengatur kabel dengan

Untuk memasang monitor.

mengamankan monitor. (Kunci
keamanan tidak disertakan.)

menghubungi Dell untuk mendapatkan
dukungan teknis.

hanya dapat menggunakan konektor ini
setelah menyambungkan kabel USB ke
komputer dan konektor upstream USB
pada monitor.

menempatkannya melalui slot.

Tampilan Samping

Tentang Monitor  13

Tampilan Bawah

Label Keterangan Penggunaan

1 Konektor daya AC Untuk menyambungkan kabel daya monitor.

2 Konektor DisplayPort Menyambungkan komputer ke monitor

menggunakan kabel DisplayPort.

3 Fitur kunci penyangga Mengunci penyangga ke monitor menggunakan

sekrup M3 x 6 mm (sekrup tidak disertakan).

4 Konektor DVI Untuk menyambungkan komputer ke monitor

menggunakan kabel DVI.

5 Konektor VGA Untuk menyambungkan komputer ke monitor

menggunakan kabel VGA.

6 Port upstream USB Menyambungkan kabel USB yang diberikan

bersama monitor ke monitor dan komputer.
Setelah kabel ini tersambung, Anda dapat
menggunakan konektor USB di monitor.

7 Port downstream USB Menyambungkan perangkat USB. Anda hanya

dapat menggunakan konektor ini setelah
menyambungkan kabel USB ke komputer dan
konektor upstream USB pada monitor.

8 Braket pemasangan

soundbar Dell

Untuk memasang Soundbar Dell opsional.
CATATAN: Lepas lapisan plastik yang menutupi

slot pemasangan sebelum memasang Dell
Soundbar.

Spesifikasi Monitor

Bab berikut berisi informasi tentang berbagai mode manajemen daya dan
penetapan pin untuk sejumlah konektor di monitor Anda.

Mode Manajemen Daya

Jika Anda telah memasang kartu tampilan yang kompatibel dengan DPM
dari VESA atau menginstal perangkat lunak di PC, monitor akan secara

14  Tentang Monitor

otomatis mengurangi penggunaan daya saat tidak digunakan. Aktivitas
ini disebut Mode Hemat Daya. Jika komputer mendeteksi input dari
keyboard, mouse, atau perangkat input lainnya, monitor akan berfungsi
kembali secara otomatis. Tabel berikut berisi penggunaan daya dan
pengaturan sinyal pada fitur hemat daya otomatis ini:

Mode VESA

Pengoperasian
normal

Mode Aktif­tidak aktif
Mati - - - Mati Kurang dari 0,5 W *

Sinkronisasi

Horizontal

Aktif Aktif Aktif Putih 37 W (Maksimum) **

Tidak aktif Tidak aktif Kosong Menyala

Sinkronisasi

Vertikal

Video

Indikator

Daya

putih

Penggunaan Daya

16 W (Normal)
Kurang dari 0,5 W

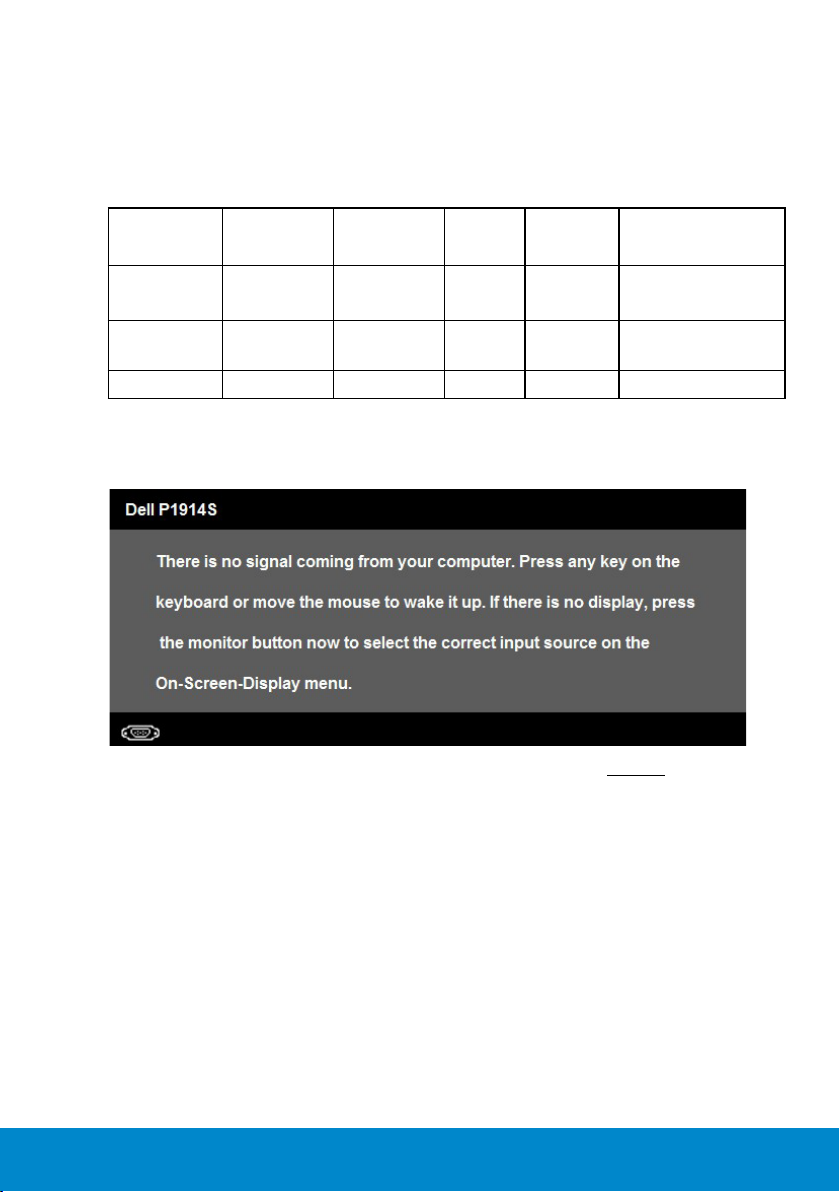

OSD hanya akan berfungsi dalam mode pengoperasian normal. Bila salah
satu tombol, kecuali tombol daya, ditekan dalam mode Aktif-tidak aktif,
pesan berikut akan muncul di layar:

Aktifkan komputer dan monitor agar dapat mengakses “OSD”.
*

Penggunaan daya nol dalam mode TIDAK AKTIF hanya dapat dicapai dengan
memutuskan sambungan kabel utama dari monitor.

** Penggunaan daya maksimum dengan luminansi dan kontras maksimum.

Tentang Monitor  15

Penetapan Pin

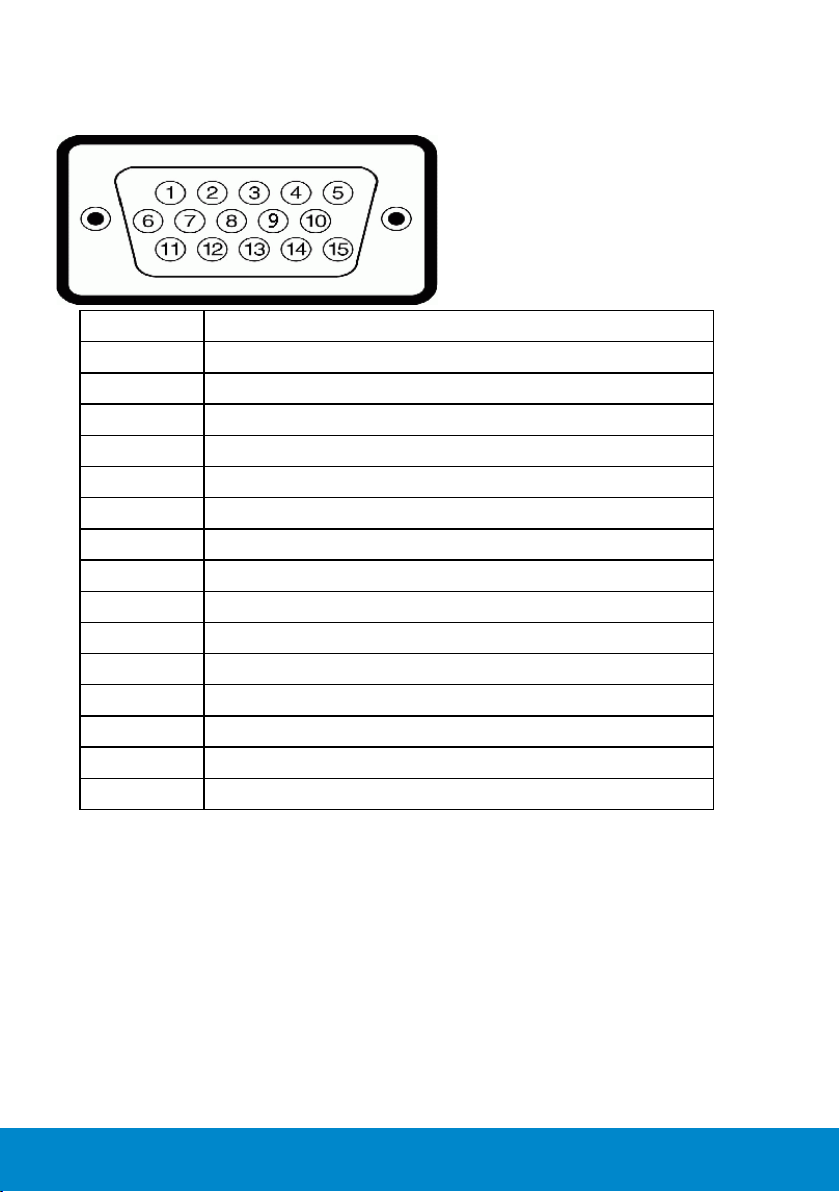

Konektor D-Sub 15-pin

Nomor Pin Bagian Samping dari Kabel Sinyal Samping 15-pin

1 Video-Merah
2 Video-Hijau
3 Video-Biru
4 GND
5 Pengujian mandiri
6 GND-R

7 GND-G
8 GND-B
9 DDC +5 V

10 Sinkronisasi GND

11 GND
12 Data DDC
13 Sinkronisasi H
14 Sinkronisasi V
15 Clock DDC

16  Tentang Monitor

Konektor DVI

Nomor Pin Bagian Samping dari Kabel Sinyal Tersambung 24-

pin

1 TMDS RX2­2 TMDS RX2+
3 Pengardean TMDS
4 Mengambang
5 Mengambang
6 Clock DDC

7 Data DDC
8 Mengambang
9 TMDS RX1-

10 TMDS RX1+

11 Pengardean TMDS
12 Mengambang
13 Mengambang
14 Daya +5 V
15 Pengujian mandiri
16 Deteksi Hot Plug

17 TMDS RX0­18 TMDS RX0+
19 Pengardean TMDS
20 Mengambang
21 Mengambang
22 Pengardean TMDS
23 Clock+ TMDS
24 Clock- TMDS

Tentang Monitor  17

Konektor DisplayPort

Nomor Pin Bagian Samping dari Kabel Sinyal Tersambung 20-

pin

1 ML0(p)
2 GND
3 ML0(n)
4 ML1(p)
5 GND

6 ML1(n)
7 ML2(p)
8 GND
9 ML2(n)

10 ML3(p)

11 GND
12 ML3(n)
13 GND
14 GND
15 AUX(p)
16 GND
17 AUX(n)
18 HPD
19 DP_PWR_Return

20 +3.3 V DP_PWR

18  Tentang Monitor

Interface USB (Universal Serial Bus)

Bagian ini berisi informasi tentang port USB yang tersedia di monitor.

CATATAN:

Kecepatan
Transfer

Kecepatan tinggi 480 Mbps

Kecepatan penuh 12 Mbps

Kecepatan rendah 1,5 Mbps

Monitor ini mendukung interface High-Speed Certified USB 2.0.

Bagian Samping Konektor
4-pin

Konektor Upstream USB

Nomor Pin Kecepatan Data

1 DMU

2 VCC

3 DPU

4 GND

Konektor Downstream USB

Nomor Pin Kecepatan Data

1 VCC

2 DMD

Tentang Monitor  19

3 DPD

4 GND

Port USB

• 1 upstream - belakang

• 4 downstream - belakang

CATATAN:

2.0.

Fungsi USB 2.0 memerlukan komputer yang mendukung USB

CATATAN: Interface USB pada monitor hanya berfungsi bila monitor

aktif atau dalam mode hemat daya. Jika Anda menonaktifkan monitor lalu
mengaktifkannya kembali, maka periferal yang terpasang memerlukan waktu
beberapa detik untuk kembali berfungsi normal.

Kemampuan Plug and Play

Anda dapat memasang monitor ke sistem apapun yang kompatibel
dengan Plug and Play. Monitor akan secara otomatis menyediakan EDID
(Extended Display Identification Data) untuk komputer menggunakan
protokol DDC (Display Data Channel) agar sistem dapat mengkonfigurasi
sendiri dan mengoptimalkan pengaturan monitor. Sebagian besar
pemasangan monitor adalah otomatis. Anda dapat memilih pengaturan
lain jika diperlukan.

20  Tentang Monitor

Spesifikasi Panel Datar

Nomor model Monitor Dell P1914S

Jenis layar Matriks aktif - LCD TFT

Jenis Panel Jenis Peralihan IIn Plane

Dimensi gambar
yang terlihat:

Diagonal

Horizontal 374,8 mm (14,76 inches)

Vertikal 299,8 mm (11,80 inches)

Pitch piksel 0,29 mm

Sudut tampilan:

Horizontal 178° normal

Vertikal 178° normal

Output luminansi 250 cd/m² (normal)

Rasio kontras 1000 hingga 1 (normal)

Lapisan pelat
bergambar

Lampu latar Sistem panel lampu LED

480,0 mm (19,0 inches)

Antisilau dengan lapisan keras 3H

Waktu Respons 8 ms normal (abu-abu ke abu-abu)

Kedalaman Warna 16,7 juta warna

Gamut Warna 83% (normal) **

** [P1914S] gamut warna (normal) berdasarkan standar uji CIE1976 (83%) dan

CIE1931 (72%).

Tentang Monitor  21

Spesifikasi Resolusi

Nomor model Monitor Dell P1914S

Kisaran pemindaian

• Horizontal 30 kHz hingga 81 kHz (otomatis)

• Vertikal 56 Hz hingga 76 Hz (otomatis)

Resolusi preset
maksimum

1280 x 1024 pada 60 Hz

Spesifikasi Listrik

Nomor model Monitor Dell P1914S

Sinyal input video • RGB analog: Impedansi input 0,7 Volt ± 5%, 75

ohm

• Digital DVI-D TMDS, 600 mV untuk setiap saluran
diferensial, polaritas positif pada impedansi input
50 ohm

• Dukungan input sinyal DP 1.2*

Sinyal input
sinkronisasi

Tegangan input AC/
frekuensi/arus daya

Arus masuk 120 V: 30 A (Maks.)

Pisahkan sinkronisasi horizontal dan vertikal, level TTL
bebas polaritas, SOG (Composite SYNC pada warna
hijau)

100 VAC hingga 240 VAC/50 Hz atau 60 Hz ± 3 Hz/1,2
A (Maks.)

240 V: 60 A (Maks.)

*Mendukung spesifikasi DP1.2 (CORE). Kecuali HBR2 (High Bit Rate 2), transaksi

Fast AUX, MST (Multi-stream transport), Transportasi stereo 3D, Audio HBR (atau
audio kecepatan data tinggi).

22  Tentang Monitor

Mode Tampilan Preset

Tabel berikut berisi mode preset ukuran gambar dan pemusatan yang
dijamin Dell:

Horizontal

Mode Tampilan

Frekuensi

(kHz)

VESA, 720 x 400 31,5 70,0 28,3 -/+

VESA, 640 x 480 31,5 59,9 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

Vertikal

Frekuensi

(Hz)

Clock Piksel

(MHz)

Polaritas

Sinkronisasi

(Horizontal/

Vertikal)

Karakteristik Fisik

Tabel berikut berisi karakteristik fisik monitor:

Nomor Model Monitor Dell P1914S

Jenis konektor D-subminiature, konektor biru;

DVI-D: konektor putih;
DP, konektor hitam

Jenis kabel sinyal D-sub: Analog, 15-pin.

DVI-D: DVI-D, Pin solid
Digital: DisplayPort, 20-pin

Dimensi: (dengan penyangga)

Tinggi (dipanjangkan) 499,7 mm (19,67 inches)

Tinggi (ringkas) 370,2 mm (14,57 inches)

Lebar 411,4 mm (16,20 inches)

Panjang 180,0 mm (7,09 inches)

Dimensi:
(tanpa penyangga)

Tinggi 336,4 mm (13,24 inches)

Tentang Monitor  23

Lebar 411,4 mm (16,20 inches)

Panjang 46,5 mm (4,65 cm)

Dimensi penyangga:

Tinggi (dipanjangkan) 399,7 mm (15,74 inches)

Tinggi (ringkas) 354,2 mm (13,94 inches)

Lebar 225,0 mm (8,86 inches)

Panjang 180,0 mm (7,09 inches)

Berat:

Berat dengan kemasan 6,57 kg (14,45 lb)

Berat dengan rangka penyangga
dan kabel

Berat tanpa rangka penyangga
(sebagai pertimbangan untuk
pemasangan di dinding atau VESA

- tanpa kabel)
Berat rangka penyangga 1,87 kg (4,11 lb)

5,12 kg (11,26 lb)

2,76 kg (6,07 lb)

Karakteristik Lingkungan

Tabel berikut berisi kondisi lingkungan monitor:

Nomor Model Monitor Dell P1914S

Temperatur

• Beroperasi

• Tidak beroperasi

Kelembaban

• Beroperasi

• Tidak beroperasi

Ketinggian

• Beroperasi

• Tidak beroperasi

Disipasi termal 126,3 BTU/jam (maksimum)

0 °C hingga 40 °C (32 °F hingga 104 °F)

Penyimpanan: -20°C hingga 60°C (-4°F hingga 140°F)
Pengiriman: -20°C hingga 60°C (-4°F hingga 140°F)

10 % hingga 80 % (tanpa kondensasi)

Penyimpanan: 5% hingga 90% (tanpa kondensasi)
Pengiriman: 5% hingga 90% (tanpa kondensasi)

Maks. 5.000 m (16.387 kaki)

Maks. 12.191 m (40.000 kaki)

54,6 BTU/jam (normal)

24  Tentang Monitor

Kualitas & Kebijakan Piksel Monitor LCD

Selama proses produksi Monitor LCD, satu piksel atau lebih menjadi tetap
dalam kondisi tidak berubah adalah hal yang biasa terjadi. Hasil yang
terlihat adalah piksel tetap yang muncul sebagai titik pudar gelap atau
terang yang sangat kecil. Piksel yang terus menyala permanen dikenal
sebagai "titik terang". Piksel yang terus gelap dikenal sebagai "titik gelap".

Hampir di setiap kasus, piksel tetap ini sulit dilihat dan tidak menurunkan
kualitas atau manfaat tampilan. Tampilan dengan 1 hingga 5 piksel tetap
dianggap normal dan berada dalam standar kompetitif. Untuk informasi
lebih lanjut, kunjungi situs Dukungan Dell di:
http://www.dell.com/support/monitors.

Panduan Pemeliharaan

Merawat Monitor

PERHATIAN: Baca dan ikuti petunjuk keselamatan sebelum
membersihkan monitor.

PERHATIAN: Sebelum membersihkan monitor, lepas kabel daya
monitor dari stopkontak.

Untuk praktik terbaik, ikuti petunjuk dalam daftar di bawah ini sewaktu
membuka kemasan, membersihkan, atau menangani monitor:

• Untuk membersihkan layar antistatis, lembabkan kain lembut dan
bersih dengan air. Jika mungkin, gunakan tisu khusus pembersih
layar atau larutan yang cocok untuk lapisan antistatis. Jangan
gunakan bensin, thinner, amonia, pembersih yang abrasif, atau udara
berkompresi.

• Gunakan kain hangat yang sedikit dilembabkan untuk membersihkan
bagian plastik. Hindari penggunaan deterjen apapun karena deterjen
tertentu meninggalkan lapisan putih pada plastik.

• Jika Anda melihat bubuk putih saat mengeluarkan monitor dari
kemasan, seka dengan kain. Bubuk putih ini muncul saat pengiriman
monitor.

• Tangani monitor dengan hati-hati karena monitor berwarna gelap
lebih mudah tergores dan menimbulkan lecet putih daripada monitor
berwarna terang.

• Untuk membantu mempertahankan kualitas gambar monitor, gunakan
pelindung layar yang berubah secara dinamis dan matikan monitor
saat tidak digunakan.

Tentang Monitor  25

Menyiapkan Monitor

Memasang Monitor

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.
CATATAN: Kondiri ini berlaku untuk monitor yang dilengkapi penyangga. Bila

Anda membeli penyangga lain, lihat panduan pemasangan penyangga terkait
yang berisi petunjuk pemasangan.

3

2

Untuk memasang penyangga monitor:

1. Lepas penutup, lalu letakkan monitor di atasnya.

2. Pasang dua tab di bagian atas penyangga ke lekukan di bagian

belakang monitor.

3. Tekan penyangga hingga terpasang kuat.

26  Menyiapkan Monitor

Menyambungkan Monitor

PERINGATAN: Sebelum memulai prosedur pada bab ini, ikuti
“Petunjuk Keselamatan”.

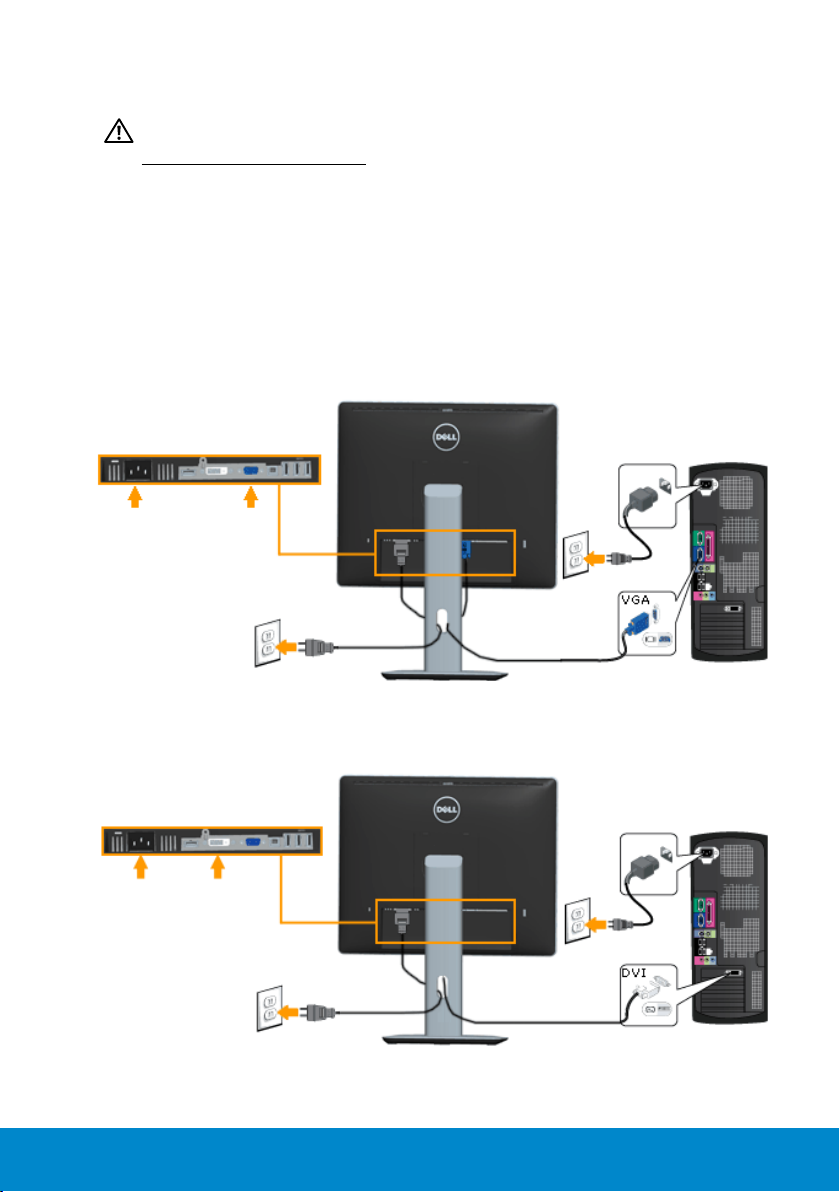

Untuk menyambungkan monitor ke komputer:

1. Matikan komputer, lalu lepas kabel daya.

2. Sambungkan kabel konektor layar putih (DVI-D digital) atau biru

(VGA analog) atau hitam (DisplayPort) ke port video terkait di bagian
belakang komputer. Jangan gunakan ketiga kabel tersebut secara
bersamaan. Gunakan ketiga kabel tersebut hanya bila tersambung ke
tiga komputer berbeda dengan sistem video yang sesuai.

Menyambungkan Kabel VGA biru

Menyambungkan kabel DVI putih

Menyiapkan Monitor  27

Menyambungkan kabel DisplayPort hitam

Catatan: Gambar hanya digunakan sebagai ilustrasi. Tampilan di komputer

dapat berbeda.

Menyambungkan kabel USB

Setelah selesai menyambungkan kabel DVI/VGA/DP, ikuti prosedur
di bawah ini untuk menyambungkan kabel USB ke komputer dan
menyelesaikan pemasangan monitor:

1. Sambungkan port USB upstream (kabel tersedia) ke port USB yang
sesuai di komputer. (Untuk info rinci, lihat tampilan dasar.)

2. Sambungkan periferal USB ke port USB downstream pada monitor.

3. Pasang kabel daya untuk komputer dan monitor ke stopkontak

terdekat.

4. Hidupkan monitor dan komputer. Jika monitor menampilkan gambar,
berarti pemasangan selesai. Jika gambar tidak muncul di layar, lihat

Mengatasi Masalah.

5. Gunakan slot kabel pada penyangga monitor untuk mengatur kabel.

28  Menyiapkan Monitor

Mengatur Kabel

Setelah memasang semua kabel yang diperlukan ke monitor dan
komputer, (lihat Menyambungkan Monitor untuk pemasangan kabel), atur
semua kabel seperti ditunjukkan di atas.

Memasang Penutup Kabel

CATATAN: Penutup Kabel tidak terpasang saat monitor dikirim dari pabrik.

Untuk memasang Penutup Kabel:

1. Pasang dua tab di bagian dasar Penutup Kabel ke lekukan di bagian
belakang monitor.

2. Tekan Penutup Kabel hingga terpasang kuat.

Menyiapkan Monitor  29

Melepas Dudukan Monitor

Catatan: Agar layar LCD tidak tergores sewaktu melepas penyangga,

pastikan monitor diletakkan di atas permukaan yang lembut dan
bersih.

Catatan: Kondiri ini berlaku untuk monitor yang dilengkapi
penyangga. Bila Anda membeli penyangga lain, lihat panduan
pemasangan penyangga terkait yang berisi petunjuk pemasangan.

3

Untuk melepas penyangga:

1. Letakkan monitor di atas permukaan yang rata.

2. Tekan terus tombol pelepas penyangga.

3. Angkat penyangga ke atas dan menjauhi monitor.

2

30  Menyiapkan Monitor

Pemasangan di Dinding (Opsional)

(Dimensi sekrup: M4 x 10 mm).
Ikuti petunjuk yang diberikan bersama kit pemasangan dudukan yang

kompatibel dengan VESA.

1. Letakkan panel monitor di atas kain lembut atau bantal pada
permukaan meja yang datar dan stabil.

2. Lepas penyangga.

3. Gunakan obeng untuk melepas keempat sekrup yang mengencangkan

penutup plastik.

4. Pasang braket pemasangan dari kit pemasangan dinding ke LCD.

5. Pasang LCD di dinding dengan mengikuti petunjuk yang diberikan

bersama kit pemasangan dudukan.

CATATAN:

termasuk dalam daftar UL dengan kapasitas beban muatan/berat minimum
sebesar 6,86 kg

Hanya untuk digunakan dengan braket pemasangan dinding yang

.

Menyiapkan Monitor  31

Mengoperasikan Monitor

Menghidupkan Monitor

Tekan tombol untuk menghidupkan monitor.

Menggunakan Kontrol Panel Depan

Gunakan tombol di bagian depan monitor untuk menyesuaikan

pengaturan gambar.

Tombol Panel Depan Keterangan

A

Mode preset

B

Kecerahan/Kontras

C

Menu

D

Keluar

Gunakan mode Preset untuk memilih dari daftar
mode warna preset. Lihat “Menggunakan Menu
OSD”.

Gunakan tombol Kecerahan/Kontras untuk
akses langsung ke menu kontrol "Kecerahan" dan
"Kontras".

Gunakan tombol Menu untuk membuka OSD
(tampilan di layar).

Gunakan tombol Keluar untuk menutup OSD
(tampilan di layar) dari menu dan submenu.

32  Mengoperasikan Monitor

Tombol Panel Depan

Tombol Panel
Depan

A

Atas

B

Bawah

C

D



OK



Kembali

Keterangan

Gunakan tombol Atas untuk menyesuaikan (menambah
kisaran) item dalam menu OSD.

Gunakan tombol Bawah untuk menyesuaikan (mengurangi
kisaran) item dalam menu OSD.

Gunakan tombol OK untuk mengkonfirmasi pilihan.

Gunakan tombol Kembali untuk kembali ke menu
sebelumnya.

Mengoperasikan Monitor  33

Menggunakan Menu OSD (Tampilan di Layar)

Mengakses Sistem Menu

CATATAN: Jika Anda mengubah pengaturan, lalu melanjutkan ke
menu lain atau keluar dari menu OSD, monitor akan menyimpan
perubahan tersebut secara otomatis. Perubahan juga akan disimpan
jika Anda mengubah pengaturan, lalu menunggu hingga menu OSD
tertutup.

1. Tekan tombol
utama.

Menu Utama

untuk membuka menu OSD dan menampilkan menu

2. Tekan tombol dan untuk beralih di antara pilihan dalam Menu.
Saat Anda berpindah dari satu ikon ke ikon lainnya, nama pilihan akan
disorot.

3. Untuk memilih item yang disorot dalam menu, tekan kembali tombol

.

4. Tekan tombol

5. Tekan tombol

dan untuk memilih parameter yang diinginkan.
untuk membuka panel geser, lalu gunakan tombol

atau , sesuai indikator pada menu, untuk membuat perubahan.

6. Pilih



untuk kembali ke menu sebelumnya tanpa menerima
pengaturan aktif atau  untuk menerima dan kembali ke menu
sebelumnya.

Tabel di bawah ini berisi daftar semua pilihan menu OSD beserta
fungsinya.

34  Mengoperasikan Monitor

Ikon Menu dan

Submenu

Penggunaan

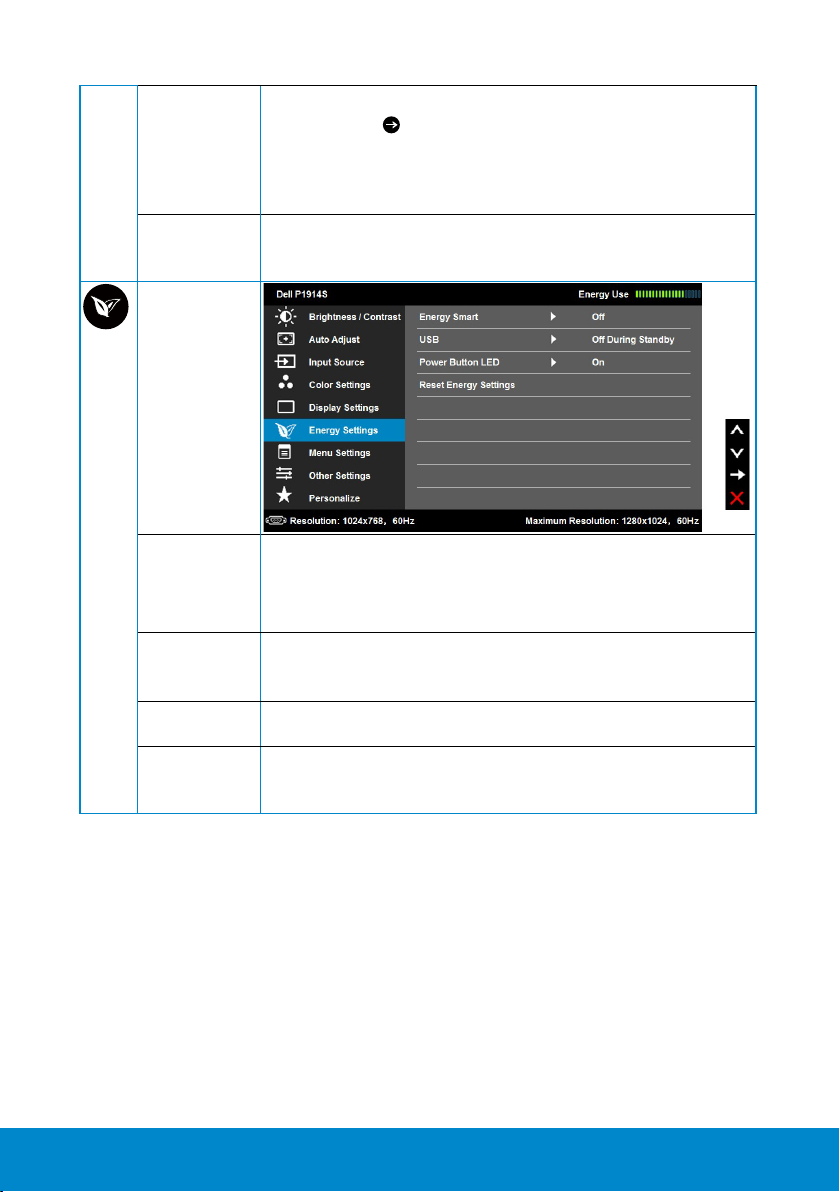

Energi

Kecerahan/

Kontras

Keterangan

Pengukuran ini menunjukkan tingkat energi yang digunakan
oleh monitor secara real-time.

Gunakan menu Kecerahan dan Kontras untuk
menyesuaikan Kecerahan/Kontras.

Kecerahan

Untuk menyesuaikan kecerahan atau luminansi lampu latar.
Tekan tombol

tombol

untuk menambah kecerahan, lalu tekan

untuk mengurangi kecerahan (min 0 ~ maks

100).

Kontras Untuk menyesuaikan kontras atau tingkat perbedaan antara

gelap dan terang di layar monitor. Sesuaikan kecerahan
terlebih dulu, lalu sesuaikan kontras hanya jika Anda
memerlukan penyesuaian lebih lanjut.

Tekan tombol
tombol

untuk menambah kontras, lalu tekan

untuk mengurangi kontras (min 0 ~ maks 100).

Mengoperasikan Monitor  35

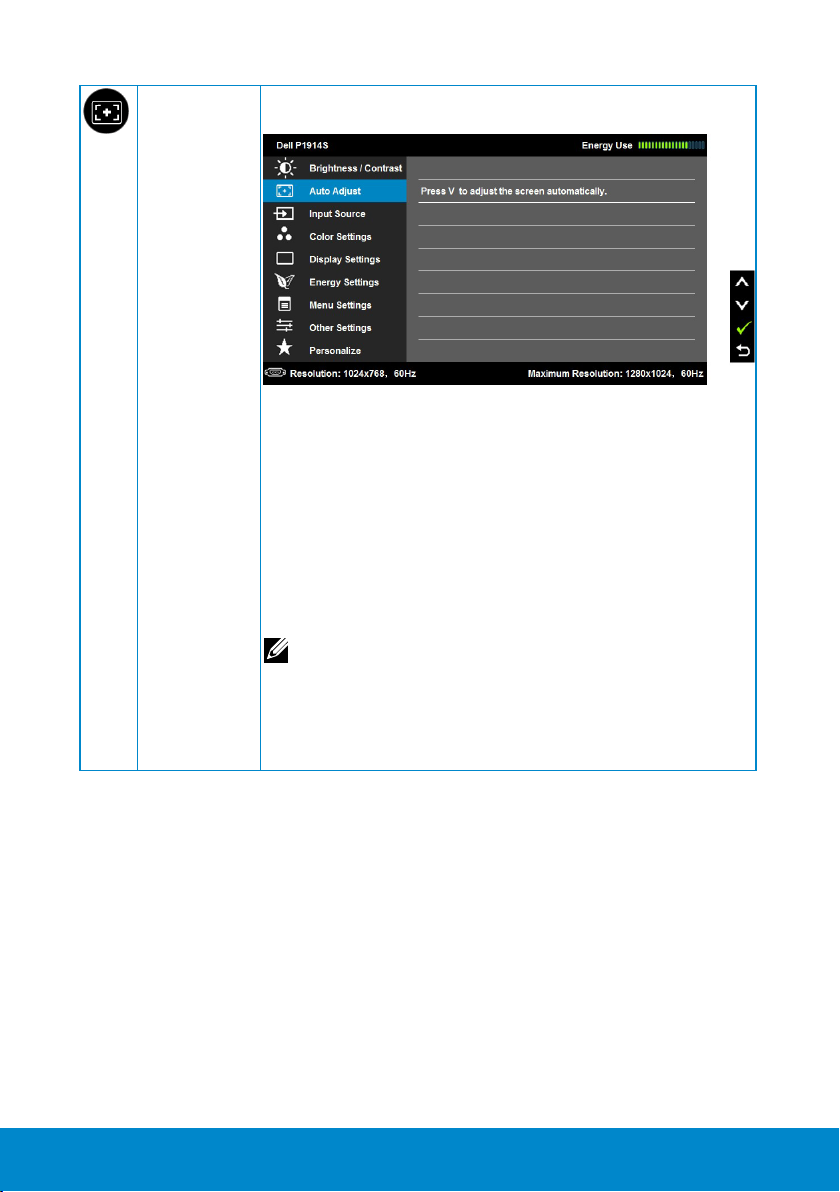

Penyesuaian
Otomatis

Gunakan tombol ini untuk mengaktifkan konfigurasi
otomatis dan menyesuaikan menu.

Dialog berikut akan muncul di layar gelap saat monitor
menyesuaikan ke input aktif dengan sendirinya:

Penyesuaian Otomatis memungkinkan monitor
menyesuaikan ke sinyal video masuk dengan sendirinya.
Setelah menggunakan Penyesuaian Otomatis, Anda dapat
menyempurnakan monitor menggunakan kontrol Clock
Piksel (Kasar) dan Fase (Halus) pada Pengaturan Tampilan.

CATATAN: Penyesuaian Otomatis tidak dapat dilakukan
jika Anda menekan tombol saat tidak ada sinyal input video
aktif atau kabel yang tersambung.

Pilihan ini hanya tersedia bila Anda menggunakan konektor
(VGA) analog.

36  Mengoperasikan Monitor

Sumber Input Gunakan menu Sumber Input untuk memilih di antara

sinyal video berbeda yang mungkin tersambung ke monitor.

Pemilihan

Otomatis
VGA

DVI-D

DisplayPort

Pengaturan

Warna

Format Input

Warna

Pilih Pemilihan Otomatis untuk memindai sinyal input yang

tersedia.

Pilih input VGA bila Anda menggunakan konektor (VGA)

analog. Tekan

untuk memilih sumber input VGA.

Pilih input DVI-D bila Anda menggunakan konektor (DVI)

Digital. Tekan

untuk memilih sumber input DVI.

Pilih input DisplayPort bila Anda menggunakan konektor

DisplayPort (DP). Tekan

untuk memilih sumber input

DisplayPort.

Gunakan menu Pengaturan Warna untuk menyesuaikan

pengaturan warna monitor.

Untuk menetapkan mode input video ke:

• RGB: Gunakan pilihan ini jika monitor tersambung
ke komputer atau pemutar DVD menggunakan
adapter HDMI ke DVI.

• YPbPr: Gunakan pilihan ini jika monitor
tersambung ke pemutar DVD menggunakan kabel
YPbPr ke DVI; atau jika pengaturan output warna
DVD bukan RGB.

Mengoperasikan Monitor  37

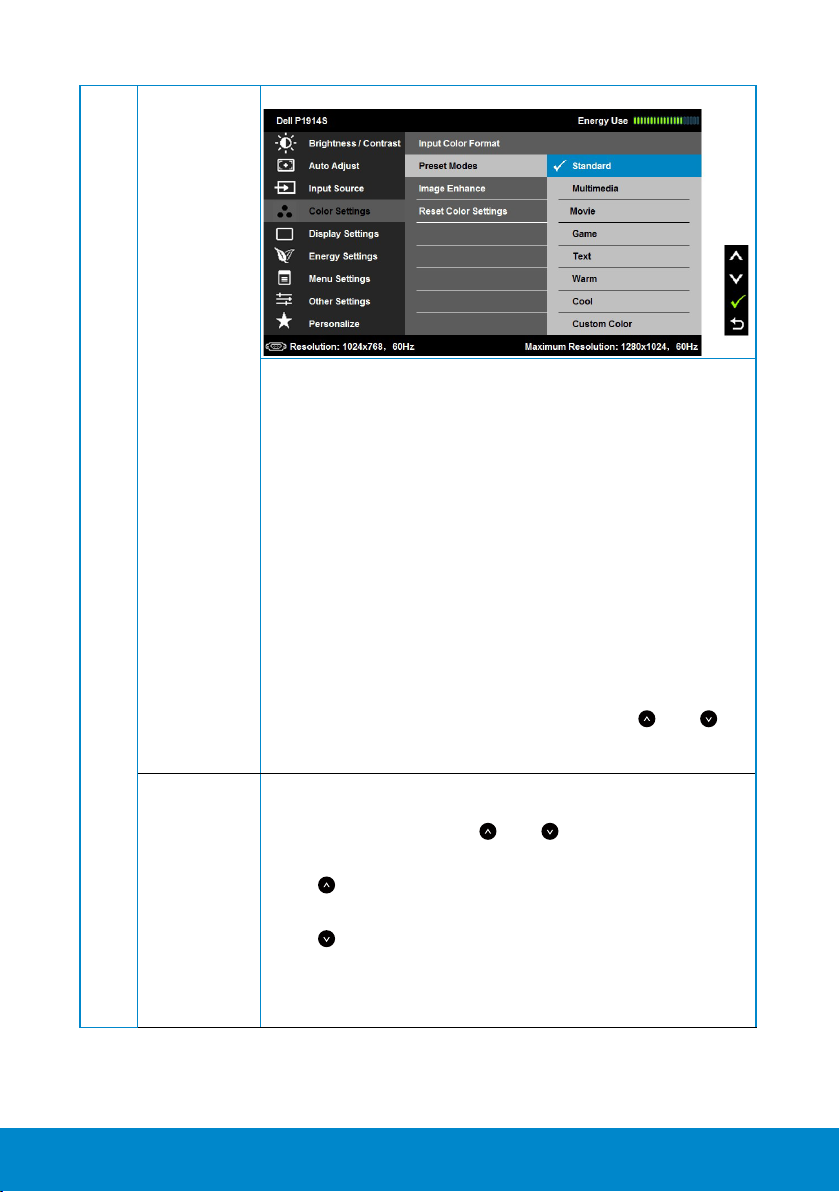

Mode Preset Untuk memilih dari daftar mode warna preset.

• Standar: Berisi pengaturan warna default monitor.
Ini adalah mode preset default.

• Multimedia: Berisi pengaturan warna yang ideal
untuk aplikasi multimedia.

• Film: Berisi pengaturan warna yang ideal untuk
film.

• Game: Berisi pengaturan warna yang ideal untuk
sebagian besar aplikasi game.

• Teks: Berisi pengaturan warna yang ideal untuk
lingkungan kantor.

• Hangat: Meningkatkan temperatur warna. Layar ini
terlihat lebih hangat dengan nada warna merah/
kuning.

• Sejuk: Menurunkan temperatur warna. Layar ini
terlihat lebih sejuk dengan nada warna biru.

• Warna Kustom: Untuk menyesuaikan pengaturan
warna secara manual. Tekan tombol
untuk menyesuaikan nilai Merah, Hijau, dan Biru,
lalu membuat mode warna preset sendiri.

Rona Warna

Fitur ini dapat menggeser warna gambar video ke hijau atau
ungu. Digunakan untuk menyesuaikan nada warna daging
yang diinginkan. Gunakan
rona warna dari '0' hingga '100'.

Tekan
gambar video.

Tekan
video.

CATATAN: Penyesuaian Saturasi hanya tersedia bila Anda
memilih mode preset Film atau Game.

untuk meningkatkan tampilan monokrom pada

untuk meningkatkan tampilan warna pada gambar

atau untuk menyesuaikan

dan

38  Mengoperasikan Monitor

Saturasi

Penyempurna

Gambar

Atur Ulang

Pengaturan

Warna

Pengaturan
Tampilan

Fitur ini dapat menyesuaikan saturasi warna pada gambar
video. Gunakan

atau untuk menyesuaikan saturasi dari
'0' hingga '100'.
Tekan
gambar video. Tekan

untuk meningkatkan tampilan monokrom pada

untuk meningkatkan tampilan
warna pada gambar video.
CATATAN: Penyesuaian Saturasi hanya tersedia bila Anda
memilih mode preset Film atau Game.

Meningkatkan kualitas gambar yang diperbesar dengan
menghapus bayangan gambar dan bagian tepi yang kasar.
CATATAN: Penyempurna Gambar hanya tersedia bila Anda
memilih mode preset Standar, Multimedia, Film, atau
Game.

Mengatur ulang pengaturan warna monitor ke default
pabrik.

Gunakan menu Pengaturan Tampilan untuk menyesuaikan
pengaturan tampilan monitor.

Posisi
Horizontal

Posisi Vertikal

Ketajaman

Clock Piksel

Fase

Gunakan tombol atau untuk menyesuaikan gambar ke
kiri dan kanan. Minimal adalah '0' (-). Maksimal adalah '100' (+).

Gunakan tombol atau untuk menyesuaikan gambar
ke atas dan bawah. Minimal adalah '0' (-). Maksimal adalah
'100' (+).

Fitur ini dapat membuat gambar terlihat lebih tajam atau
lebih lembut. Gunakan

atau untuk menyesuaikan

ketajaman dari '0' hingga '100'.
Penyesuaian Fase dan Clock Piksel memungkinkan Anda

menyesuaikan monitor sesuai keinginan. Gunakan tombol

atau untuk mendapatkan kualitas gambar terbaik.

Jika hasil yang diperoleh menggunakan penyesuaian Fase
tidak memuaskan, gunakan penyesuaian Clock Piksel
(kasar), lalu gunakan Fase (halus) kembali.

Mengoperasikan Monitor  39

Kontras

Dinamis

Atur Ulang

Pengaturan

Tampilan

Pengaturan
Energi

Kontras Dinamis akan menyesuaikan rasio kontras 2M ke 1.
Tekan tombol

untuk memilih Kontras Dinamis "Aktif"

atau "Tidak Aktif".
CATATAN: Kontras Dinamis memberikan kontras yang lebih

tinggi jika Anda memilih mode preset Game atau Film.
Pilih pilihan ini untuk mengembalikan pengaturan tampilan

default.

Energi Pintar

USB

LED Tombol

Daya
Atur Ulang

Pengaturan

Energi

Untuk mengaktifkan atau menonaktifkan redup dinamis.
Fitur redup dinamis akan secara otomatis mengurangi

tingkat kecerahan layar bila gambar yang ditampilkan berisi
proporsi area terang yang tinggi.

Dengan mengaktifkan atau menonaktifkan untuk
mengontrol catu daya USB sewaktu monitor tanpa kabel
upstream USB dan dalam mode siaga.

Untuk mengaktifkan atau menonaktifkan indikator LED
daya guna menghemat energi.

Pilih pilihan ini untuk mengembalikan Pengaturan Energi
default.

40  Mengoperasikan Monitor

Pengaturan



Menu

Pilih pilihan ini untuk menyesuaikan pengaturan OSD,
misalnya bahasa OSD, durasi agar menu tetap ditampilkan
di layar, dsb.

Bahasa

Rotasi

Transparansi

Timer

Kunci

Atur Ulang

Pengaturan

Menu

Untuk menetapkan tampilan OSD ke salah satu dari delapan
bahasa: Inggris, Spanyol, Prancis, Jerman, Portugis, Rusia,
Cina Modern, atau Jepang.

Memutar OSD hingga 90 derajat berlawanan arah putaran
jarum jam. Anda dapat menyesuaikan menu berdasarkan
Rotasi Tampilan.

Untuk menyesuaikan latar belakang OSD dari pekat ke
transparan.

Untuk menetapkan waktu aktif OSD di layar setelah Anda
menekan tombol di monitor.

Gunakan tombol

dan untuk menyesuaikan panel
geser dalam penambahan 1 detik, mulai dari 5 hingga 60
detik.

Mengontrol akses pengguna ke penyesuaian. Bila Kunci
dipilih, maka pengguna tidak dapat melakukan penyesuaian.
Semua tombol akan terkunci, kecuali tombol



.

CATATAN: Bila OSD terkunci, menekan tombol menu akan
langsung menampilkan menu pengaturan OSD, dengan
'Penguncian' telah dipilih sebelumnya pada entri. Tekan
terus tombol

selama 15 detik untuk membuka kunci dan
memungkinkan pengguna mengakses semua pengaturan
yang tersedia.

Pilih pilihan ini untuk mengembalikan pengaturan menu
default.

Mengoperasikan Monitor  41

Pengaturan
Lainnya

DDC/CI

DDC/CI (Saluran Data Tampilan/Antarmuka Perintah)
memungkinkan perangkat lunak di komputer menyesuaikan
pengaturan tampilan monitor seperti kecerahan,
keseimbangan warna, dsb.

Aktif (Default): Mengoptimalkan performa monitor dan
menghadirkan pengalaman pengguna yang lebih baik.

Tidak aktif: Menonaktifkan pilihan DDC/CI dan pesan
berikut akan muncul di layar.

42  Mengoperasikan Monitor

Peremajaan

LCD

Fitur ini akan membantu menghilangkan kasus minor pada
retensi gambar.

Jika gambar tampak seperti tertinggal di monitor, pilih
Peremajaan LCD untuk membantu menghilangkan retensi
gambar. Penggunaan fitur Peremajaan LCD mungkin
memerlukan waktu beberapa saat. Fitur Peremajaan LCD
tidak dapat menghilangkan kasus retensi gambar atau efek
terbakar yang parah.

CATATAN: Gunakan Peremajaan LCD hanya bila Anda
mengalami masalah pada retensi gambar.

Pesan peringatan di bawah ini muncul setelah pengguna
memilih "Aktif" untuk Peremajaan LCD.

Atur Ulang

Pengaturan

Lainnya
Pengaturan

Ulang Pabrik
Personalisasikan

Pilih pilihan ini untuk mengembalikan pengaturan lainnya
ke default, seperti DDC/CI.

Mengatur ulang semua pengaturan OSD ke nilai preset
pabrik.

Pengguna dapat memilih fitur mulai dari "Mode
Preset", "Kecerahan/Kontras", "Penyesuaian Otomatis",
"Sumber Input", atau "Rotasi", lalu menetapkannya
sebagai cara pintas.

Mengoperasikan Monitor  43

Pesan OSD

Bila monitor tidak mendukung mode resolusi tertentu, Anda akan melihat
pesan berikut:

Ini berarti monitor tidak dapat mensinkronisasi dengan sinyal yang
diterima dari komputer. Lihat ““Spesifikasi Monitor”” untuk kisaran
frekuensi horizontal dan vertikal yang dapat digunakan monitor ini.

Bila fitur Energi Pintar atau Kontras Dinamis diaktifkan (dalam mode preset
berikut: Game atau Film), maka penyesuaian kecerahan manual akan
dinonaktifkan.

Spesifikasi Monitor

Anda akan melihat pesan berikut sebelum fungsi DDC/CI dinonaktifkan.

44  Mengoperasikan Monitor

Bila monitor beralih ke mode Hemat Daya, pesan berikut akan muncul di
layar:

Aktifkan komputer dan monitor untuk mendapatkan akses ke “OSD”.

Jika Anda menekan tombol selain tombol daya, maka pesan berikut akan
muncul, tergantung pada input yang dipilih:

Mengoperasikan Monitor  45

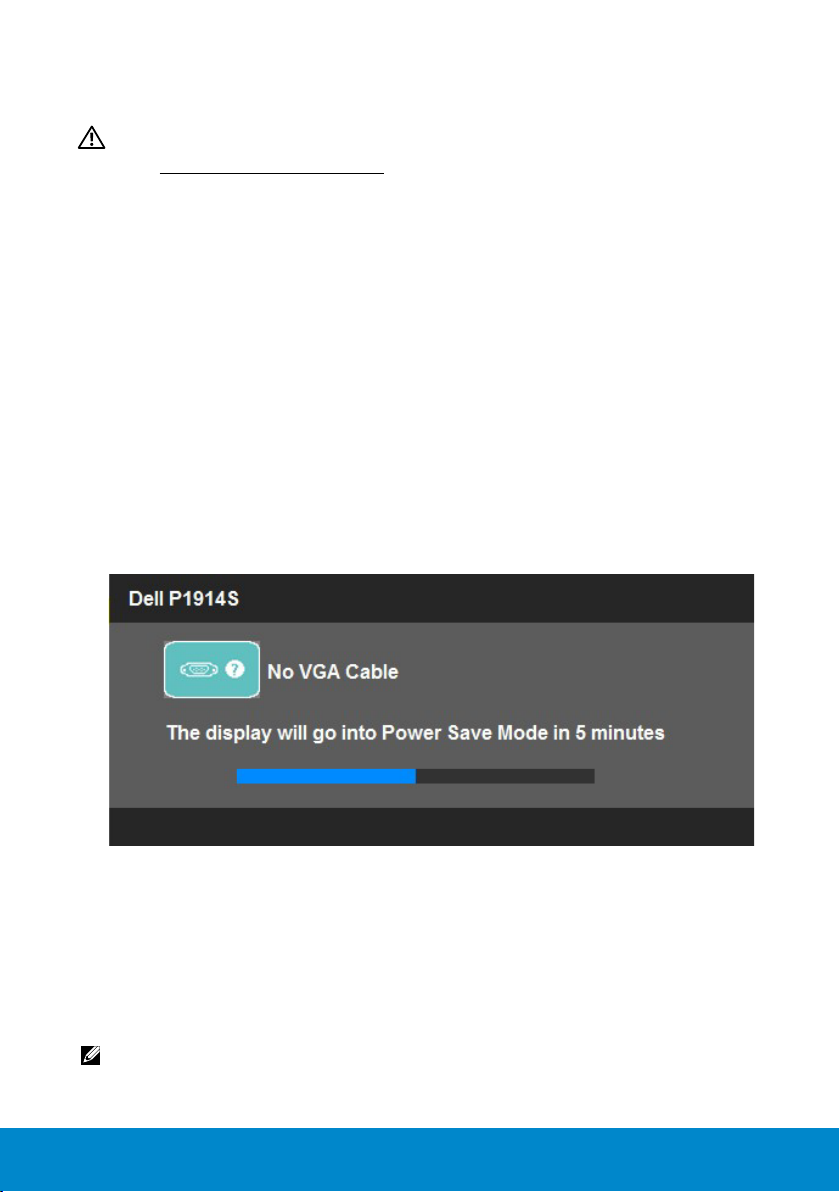

Jika kabel VGA atau DVI atau DP tidak tersambung, maka kotak dialog
mengambang seperti ditunjukkan di bawah ini akan muncul di layar.
Monitor akan beralih ke Mode Hemat Daya setelah 5 menit dibiarkan
dalam kondisi ini.

Lihat “Mengatasi Masalah” untuk informasi lebih lanjut.

46  Mengoperasikan Monitor

Menetapkan Resolusi Maksimum

Untuk menetapkan Resolusi maksimum pada monitor:

ada Windows Vista, Windows® 7, Windows 8 atau Windows 8.1:

1. Hanya untuk Windows 8 atau Windows 8.1, pilih ubin Desktop untuk beralih ke

desktop klasik.

2. Klik kanan desktop, lalu klik Screen Resolution (Resolusi Layar).

3. Klik daftar dropdown resolusi layar, lalu pilih 1280 x 1024.

4. Klik OK.

ada

Windows 10:

1. Klik kanan desktop, lalu klik Display settings (Pengaturan tampilan).

2. Klik Advanced display settings (Pengaturan tampilan lanjutan).

3. Klik daftar dropdown Resoultion (Resolusi), lalu pilih 1280 x 1024.

4. Klik Apply (Terapkan)

Jika pilihan 1280 x 1024 tidak ditampilkan, Anda mungkin harus meng­update driver grafis. Tergantung pada komputer, selesaikan salah satu dari
prosedur berikut:

Jika Anda memiliki desktop atau PC Dell:

• Kunjungi www.dell.com/support/, masukkan tag servis, lalu
download driver terkini untuk kartu grafis Anda.

Jika Anda menggunakan komputer non-Dell (portabel atau desktop):

• Kunjungi situs dukungan komputer Anda, lalu download driver grafis
terkini.

• Kunjungi situs dukungan komputer Anda, lalu download driver grafis
terkini.

Mengoperasikan Monitor  47

Menggunakan Miring, Putar, dan Pemanjangan Vertikal

Miring, Putar

Dengan unit penyangga, Anda dapat memiringkan dan memutar monitor
untuk mendapatkan sudut pandang yang paling nyaman.

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.

48  Mengoperasikan Monitor

Pemanjangan Vertikal

CATATAN: Penyangga akan memanjang secara vertikal hingga 130 mm.

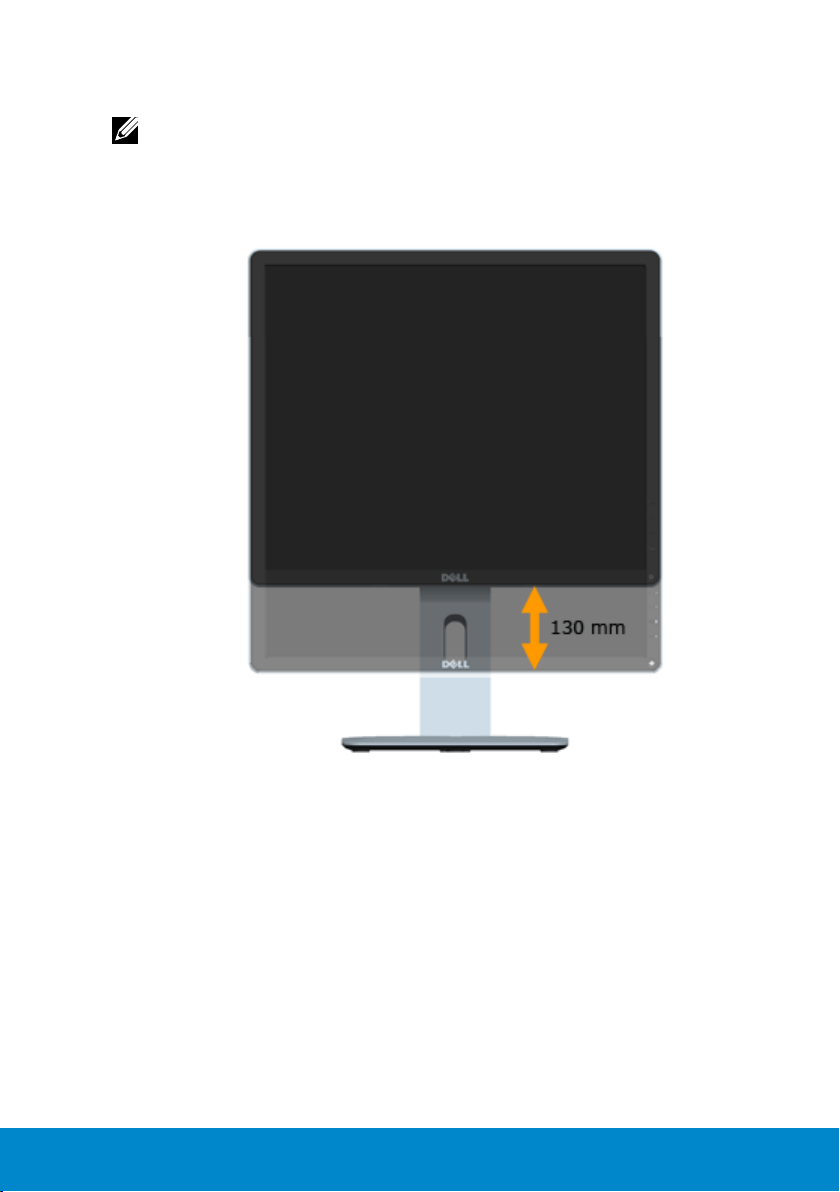

Gambar di bawah ini menunjukkan cara memanjangkan penyangga secara
vertikal.

Mengoperasikan Monitor  49

Merotasi Monitor

Sebelum merotasi monitor, monitor harus dipanjangkan sepenuhnya
secara vertikal (Pemanjangan Vertikal) dan dimiringkan ke atas
sepenuhnya (Miring) agar tidak membentur tepi dasar monitor.

CATATAN: Untuk menggunakan fungsi Rotasi Layar (tampilan Lanskap vs.
Potret) pada komputer Dell, Anda harus meng-update driver grafis yang
tidak diberikan bersama monitor ini. Untuk men-download driver grafis,
kunjungi www.dell.com/support/, lalu lihat Driver Video pada bagian
Download untuk mendapatkan update driver terkini.

CATATAN: Bila dalam Mode Tampilan Potret, Anda mungkin mengalami
penurunan performa dalam aplikasi penuh grafis (Game 3D, dll.).

50  Mengoperasikan Monitor

Menyesuaikan Pengaturan Rotasi Layar Sistem

Setelah merotasi monitor, Anda harus menyelesaikan prosedur
thewhether di bawah ini untuk menyesuaikan Pengaturan Rotasi Layar
Sistem.

CATATAN: Jika Anda menggunakan monitor dengan komputer selain Dell,
kunjungi situs web driver grafis atau situs web produsen komputer untuk
mendapatkan informasi tentang merotasi konten di layar.

Untuk menyesuaikan Pengaturan Rotasi Layar:

1. Klik kanan desktop, lalu klik Properties (Properti).

2. Pilih tab Pengaturan, lalu klik Lanjutan.

3. Jika Anda memiliki kartu grafis ATI, pilih tab Rotasi, lalu tetapkan
rotasi yang diinginkan.

Jika Anda memiliki kartu grafis nVidia, klik tab nVidia, pilih NVRotate
pada kolom di sisi kiri, lalu tetapkan rotasi yang diinginkan.

Jika Anda memiliki kartu grafis Intel
Properti Grafis, pilih tab Rotasi, lalu tetapkan rotasi yang diinginkan.

CATATAN: Jika pilihan rotasi tidak muncul di layar atau tidak berfungsi
dengan benar, kunjungi www.dell.com/support/, lalu download driver
terkini untuk kartu grafis Anda.

®

, pilih tab Grafis Intel, klik

Mengoperasikan Monitor  51

Mengatasi Masalah

PERINGATAN: Sebelum memulai prosedur apapun pada bab ini,
ikuti “Petunjuk Keselamatan”.

Uji Mandiri

Monitor ini dilengkapi fitur uji mandiri yang memungkinkan Anda
memeriksa apakah monitor berfungsi dengan baik. Jika monitor dan
komputer telah tersambung dengan benar namun layar monitor tetap
gelap, jalankan uji mandiri moitor dengan melakukan langkah-langkah
berikut:

1. Matikan komputer dan monitor.

Lepas kabel video dari bagian belakang komputer. Untuk memastikan
pengoperasian Uji Mandiri yang benar, lepas semua kabel video dari bagian
belakang komputer.

2. Hidupkan monitor.
Kotak dialog mengambang akan muncul di layar (dari latar belakang
gelap) jika monitor tidak dapat mendeteksi sinyal video dan berfungsi
dengan benar. Sewaktu dalam mode uji mandiri, LED daya tetap
berwarna putih. Selain itu, tergantung pada input yang dipilih, salah
satu dialog yang ditampilkan di bawah ini akan terus bergulir di layar.

3. Kotak ini akan muncul selama pengoperasian sistem normal, jika

sambungan kabel video terlepas atau rusak. Monitor akan beralih ke

Mode Hemat Daya setelah 5 menit dibiarkan dalam kondisi ini.

4. Matikan monitor, sambungkan kembali kabel video, lalu hidupkan

komputer dan monitor.
Jik layar monitor tetap gelap setelah Anda menjalankan prosedur
sebelumnya, periksa pengontrol video dan komputer, karena monitor
dapat berfungsi dengan baik.

CATATAN: Pemeriksaan fitur uji mandiri tidak tersedia untuk mode video

S-Video, Komposit, dan Komponen.

52  Mengatasi Masalah

Diagnosis Internal

Monitor Anda dilengkapi program diagnosis internal yang dapat
membantu Anda menentukan apakah ketidaknormalan layar yang dialami
adalah masalah bawaan pada monitor, atau pada komputer maupun kartu
video.

CATATAN: Anda hanya dapat menjalankan diagnosis internal bila
kabel video dilepas dan monitor berada dalam mode uji mandiri.

Untuk menjalankan diagnosis internal:

1. Pastikan layar bersih (tidak ada partikel debu di permukaan layar).

2. Lepas kabel video dari bagian belakang komputer maupun monitor.

Monitor akan beralih ke mode uji mandiri.

3. Tekan terus Tombol 1 dan Tombol 4 pada panel depan secara
bersamaan selama 2 detik. Layar abu-abu muncul.

4. Periksa ketidaknormalan layar secara menyeluruh.

5. Tekan kembali Tombol 4 pada panel depan. Warna layar berubah

menjadi merah.

6. Periksa ketidaknormalan layar.

7. Ulangi langkah 5 dan 6 untuk memeriksa layar dalam warna hijau,

biru, hitam, putih, dan layar teks.

Pengujian akan selesai bila layar putih muncul. Untuk keluar, tekan
kembali Tombol 4.

Jika Anda tidak mendeteksi ketidaknormalan layar apapun setelah
menggunakan program diagnosis internal, berarti monitor berfungsi baik.
Periksa kartu video dan komputer.

Mengatasi Masalah  53

Masalah Umum

Tabel berikut berisi informasi umum tentang masalah monitor yang biasa
terjadi dan mungkin Anda alami beserta kemungkinan solusinya.

Gejala Umum Kondisi yang

Terjadi

Tidak ada video/
LED daya mati

Tidak ada video/
LED daya hidup

Fokus Buruk Gambar tidak

Video goyang/
berkedip

Piksel hilang Layar LCD

Tidak ada
gambar

Tidak ada
gambar atau
gelap

jelas, buram, atau
berbayang

Gambar
bergelombang
atau bergerak
halus

memiliki titik

Kemungkinan Solusi

•Pastikan kabel video yang menyambungkan
monitor dengan komputer telah
tersambung baik dan aman.

•Pastikan stopkontak berfungsi baik
menggunakan peralatan listik lainnya.

•Pastikan tombol daya telah ditekan
sepenuhnya.

•Tambah kecerahan & kontrol kontras
melalui OSD.

•Jalankan pemeriksaan fitur uji mandiri
monitor.

•Periksa apakah terdapat pin yang tertekuk
atau rusak pada konektor kabel video.

•Pastikan sumber input yang benar telah
dipilih melalui menu “Sumber Input”.

•Jalankan diagnosis internal.

•Jalankan Penyesuaian Otomatis melalui

OSD.

•Sesuaikan kontrol Fase dan Clock Piksel
melalui OSD.

•Kurangi kabel ekstensi video.

•Atur ulang monitor ke Pengaturan Pabrik.

•Ubah resolusi video ke rasio aspek yang

benar.

•Jalankan Penyesuaian Otomatis melalui
OSD.

•Sesuaikan kontrol Fase dan Clock Piksel
melalui OSD.

•Atur ulang monitor ke Pengaturan Pabrik.

•Periksa faktor lingkungan.

•Pindahkan letak monitor, lalu uji di ruangan

lain.

•Matikan daya, lalu hidupkan kembali.

•Piksel yang tidak aktif secara permanen

adalah cacat alami yang dapat terjadi pada
teknologi LCD.

Untuk informasi lebih lanjut tentang Kualitas
dan Kebijakan Piksel Monitor Dell, kunjungi
situs Dukungan Dell di:

www.dell.com/support/monitors.

54  Mengatasi Masalah

Piksel macet Layar LCD

memiliki titik
terang

Masalah
Kecerahan

Distorsi
Geometris

Garis Horizontal/
Vertikal

Masalah
Sinkronisasi

Masalah Terkait
Keamanan

Gambar terlalu
redup atau terlalu
terang

Layar tidak
berada di tengah
dengan benar

Layar memiliki
satu garis atau
lebih

Layar menjadi
acak atau
terputus-putus

Muncul asap atau
percikan api

•Matikan daya, lalu hidupkan kembali.

•Piksel yang tidak aktif secara permanen

adalah cacat alami yang dapat terjadi pada

teknologi LCD.
Untuk informasi lebih lanjut tentang Kualitas
dan Kebijakan Piksel Monitor Dell, kunjungi
situs Dukungan Dell di:
www.dell.com/support/monitors.

•Atur ulang monitor ke Pengaturan Pabrik.

•Penyesuaian Otomatis melalui OSD.

•Sesuaikan kecerahan & kontrol kontras

melalui OSD.

•Atur ulang monitor ke Pengaturan Pabrik.

•Penyesuaian Otomatis melalui OSD.

•Sesuaikan kecerahan & kontrol kontras

melalui OSD.
CATATAN: Bila menggunakan 'DVI-D',
penyesuaian posisi tidak tersedia.

•Atur ulang monitor ke Pengaturan Pabrik.

•Jalankan Penyesuaian Otomatis melalui

OSD.

•Sesuaikan kontrol Fase dan Clock Piksel

melalui OSD.

•Jalankan pemeriksaan fitur uji mandiri

monitor, lalu lihat apakah garis tersebut

juga muncul dalam mode uji mandiri.

•Periksa apakah terdapat pin yang tertekuk

atau rusak pada konektor kabel video.
CATATAN: Bila menggunakan 'DVI-D',
penyesuaian Clock Piksel dan Fase tidak
tersedia.

•Atur ulang monitor ke Pengaturan Pabrik.

•Jalankan Penyesuaian Otomatis melalui

OSD.

•Sesuaikan kontrol Fase dan Clock Piksel

melalui OSD.

•Jalankan pemeriksaan fitur uji mandiri

monitor untuk melihat apakah layar acak

tersebut juga muncul dalam mode uji

mandiri.

•Periksa apakah terdapat pin yang tertekuk

atau rusak pada konektor kabel video.

•Hidupkan ulang komputer dalam mode

aman.

•Jangan lakukan langkah pemecahan

masalah apapun.

•Segera hubungi Dell.

Mengatasi Masalah  55

Masalah
Intermiten

Warna hilang Gambar tidak

Warna salah Warna gambar

Retensi gambar
dari gambar
statis yang
tertinggal di
monitor dalam
waktu lama

Monitor gagal
fungsi secara
berkala

berwarna

tidak bagus

Bayangan redup
dari gambar statis
yang ditampilkan
muncul di layar

•Pastikan kabel video yang menyambungkan
monitor dengan komputer telah
tersambung baik dan aman.

•Atur ulang monitor ke Pengaturan Pabrik.

•Jalankan pemeriksaan fitur uji mandiri

monitor untuk melihat apakah masalah
intermiten tersebut juga muncul dalam
mode uji mandiri.

•Jalankan pemeriksaan fitur uji mandiri
monitor.

•Pastikan kabel video yang menyambungkan
monitor dengan komputer telah
tersambung baik dan aman.

•Periksa apakah terdapat pin yang tertekuk
atau rusak pada konektor kabel video.

•Ubah Mode Pengaturan Warna dalam OSD
Pengaturan Warna ke Grafis atau Video,
tergantung pada aplikasi.

•Coba Pengaturan Preset Warna lain dalam
OSD Pengaturan Warna. Sesuaikan nilai
R/G/B dalam OSD Pengaturan Warna jika
Manajemen Warna dinonaktifkan.

•Ubah Format Warna Input ke RGB atau
YPbPr PC dalam OSD Pengaturan Lanjutan.

•Gunakan fitur Manajemen Daya untuk
mematikan monitor kapanpun tidak
digunakan (untuk info lebih lanjut, lihat
“Mode Manajemen Daya”.

•Cara lain, gunakan screensaver yang
berubah dinamis.

Masalah Khusus Produk

Gejala Khusus Kondisi yang Terjadi Kemungkinan Solusi

Gambar layar terlalu
kecil

Tidak dapat
menyesuaikan monitor
menggunakan tombol
pada panel depan

Gambar dipusatkan
di layar, namun tidak
memenuhi seluruh
area tampilan

OSD tidak muncul di
layar

56  Mengatasi Masalah

•Atur ulang monitor ke

Pengaturan Pabrik.

•Matikan monitor, lepas kabel
daya, sambungkan kembali, lalu
hidupkan monitor.

Tidak ada Sinyal Input
saat kontrol pengguna
ditekan

Gambar tidak
memenuhi seluruh
layar

Tidak ada gambar,
lampu LED menyala
putih. Saat Anda
menekan tombol
"atas", "bawah", atau
"Menu", pesan "Tidak
ada sinyal input" akan
muncul di layar.

Gambar tidak dapat
memenuhi tinggi atau
lebar layar

•Periksa sumber sinyal. Pastikan
komputer tidak dalam
mode hemat daya dengan
memindahkan mouse atau
menekan salah satu tombol di
keyboard.

•Periksa apakah kabel sinyal
telah terpasang dengan benar.
Pasang kembali kabel sinyal jika
diperlukan.

•Atur ulang komputer atau
pemutar video.

•Karena format video yang
berbeda (rasio aspek) pada
DVD, maka monitor.

•Jalankan diagnosis internal.

CATATAN: Bila memilih mode DVI-D, maka fungsi Penyesuaian
Otomatis tidak tersedia.

Masalah Khusus USB (Universal Serial Bus)

Gejala Umum Kondisi yang

Terjadi

Interface USB tidak
berfungsi.

Interface High
Speed USB 2.0
lambat.

Periferal USB tidak
berfungsi.

Periferal High Speed
USB 2.0 berfungsi
lambat atau tidak
berfungsi sama
sekali

Kemungkinan Solusi

•Pastikan monitor telah dihidupkan.

•Sambungkan kembali kabel upstream

ke komputer.

•Sambungkan kembali periferal USB
(konektor downstream).

•Matikan, lalu hidupkan kembali
monitor.

•Boot ulang komputer.

• Sejumlah perangkat USB seperti

HDD portabel eksternal memerlukan
arus listrik yang lebih tinggi;
sambungkan perangkat tersebut
langsung ke sistem komputer.

•Pastikan komputer mendukung USB

2.0.

•Sejumlah komputer dilengkapi port
USB 2.0 dan USB 1.1. Pastikan port
USB yang benar digunakan.

•Sambungkan kembali kabel upstream
ke komputer.

•Sambungkan kembali periferal USB
(konektor downstream).

•Boot ulang komputer.

Mengatasi Masalah  57

Lampiran

PERINGATAN: Petunjuk Keselamatan

PERINGATAN: Penggunaan kontrol, penyesuaian, atau prosedur
selain yang ditetapkan dalam dokumen ini dapat menyebabkan terjadinya
sengatan listrik, bahaya listrik, dan/atau bahaya mekanis.

Untuk informasi tentang petunjuk keselamatan, lihat Panduan Informasi
Produk.

Informasi FCC (Hanya untuk A.S.) dan Informasi Peraturan Lainnya

Untuk informasi tentang FCC dan informasi peraturan lainnya, kunjungi
situs Web kepatuhan hukum yang terdapat di www.dell.com\regulatory_
compliance.

Perangkat ini telah sesuai dengan Peraturan FCC Bab 15. Pengoperasian
akan memenuhi dua kondisi berikut:

(1) perangkat ini tidak dapat menimbulkan interferensi berbahaya
(2) perangkat ini akan menerima interferensi yang ditangkap, termasuk

interferensi yang dapat mengakibatkan pengoperasian yang tidak
diinginkan

Menghubungi Dell

Bagi pelanggan di Amerika Serikat, hubungi 800-WWW-DELL (800­999-3355).

CATATAN: Jika Anda tidak memiliki sambungan Internet aktif,

informasi kontak dapat ditemukan pada faktur pembelian, slip
kemasan, tagihan, atau katalog produk Dell.

Dell menyediakan beberapa pilihan dukungan dan layanan berbasis
online dan telepon. Ketersediaan beragam menurut negara dan produk,
dan layanan tertentu mungkin tidak tersedia di wilayah Anda.
Untuk mendapatkan konten dukungan monitor secara online:

1. Kunjungi www.dell.com/support/monitors
Untuk menghubungi Dell tentang masalah penjualan, dukungan teknis,
atau layanan pelanggan:

1. Kunjungi www.dell.com/support.

2. Verifikasikan negara atau wilayah Anda dalam menu drop-down
Pilih Negara/Wilayah di kiri atas halaman.

3. Klik Hubungi Kami di bagian kiri atas halaman.

4. Pilih link layanan atau dukungan yang sesuai dengan kebutuhan

Anda.

5. Pilih metode untuk menghubungi Dell yang nyaman bagi Anda.

58  Lampiran

Mengkonfigurasi Monitor

Menetapkan resolusi layar ke 1280 x 1024 (Maksimum)

Untuk performa tampilan yang optimal saat menggunakan sistem operasi
Microsoft Windows, tetapkan resolusi layar ke 1280 x 1024 piksel dengan
menjalankan langkah-langkah berikut:

ada Windows Vista, Windows® 7, Windows 8 atau Windows 8.1:

1. Hanya untuk Windows 8 atau Windows 8.1, pilih ubin Desktop untuk beralih ke

desktop klasik.

2. Klik kanan desktop, lalu klik Screen Resolution (Resolusi Layar).

3. Klik daftar dropdown resolusi layar, lalu pilih 1280 x 1024.

4. Klik OK.

ada

Windows 10:

1. Klik kanan desktop, lalu klik Display settings (Pengaturan tampilan).

2. Klik Advanced display settings (Pengaturan tampilan lanjutan).

3. Klik daftar dropdown Resoultion (Resolusi), lalu pilih 1280 x 1024.

4. Klik Apply (Terapkan)

Jika pilihan 1280 x 1024 tidak ditampilkan, Anda mungkin harus meng­update driver grafis. Pilih skenario di bawah ini yang paling sesuai dengan
sistem komputer Anda, lalu ikuti petunjuk yang diberikan

1: “Jika Anda memiliki desktop Dell atau PC Dell dengan akses Internet”
2: “Jika Anda memiliki desktop, PC, atau kartu grafis selain Dell”

Mengkonfigurasi Monitor  59

Jika Anda memiliki desktop Dell atau PC Dell dengan akses Internet

1. Buka http://www.dell.com/support, masukkan tag servis, lalu

download driver terkini untuk kartu grafis Anda

2. Setelah menginstal driver untuk adapter grafis, coba tetapkan kembali
resolusi ke 1280 x 1024.

CATATAN: Jika Anda tidak dapat menetapkan resolusi ke 1280 x 1024,
hubungi Dell untuk mendapatkan informasi tentang adapter kartu
grafis yang mendukung resolusi tersebut.

Jika Anda memiliki desktop, PC, atau kartu grafis selain Dell

Pada Windows Vista, Windows 7, Windows 8 atau Windows 8.1:

1. Hanya untuk Windows 8 atau Windows 8.1, pilih ubin Desktop untuk beralih ke

desktop klasik.

2. Klik kanan desktop, lalu klik Personalization (Personalisasi).

3. Klik Change Display Settings (Ubah Pengaturan Tampilan).

4. Klik Advanced Settings (Pengaturan Lanjutan).

5. Kenali produsen pengontrol grafis dari keterangan di bagian atas jendela

(misalnya, NVIDIA, ATI, Intel, dll.).

6. Kunjungi situs Web produsen kartu grafis untuk mengetahui driver terbaru
(misalnya, http://www.ATI.com atau http://www.NVIDIA.com).

7. Setelah menginstal driver untuk adapter kartu grafis, coba tetapkan kembali
resolusi ke 1280 x 1024.

Pada

Windows 10:

1. Klik kanan desktop, lalu klik Display settings (Pengaturan tampilan).

2. Klik Advanced display settings (Pengaturan tampilan lanjutan).

3. Klik Display adapter properties (Tampilkan properti adapter).

4.

Ketahui produsen pengontrol grafis dari keterangan di bagian atas

jendela (misalnya, NVIDIA, ATI, Intel, dsb.).

5. Kunjungi situs web produsen kartu grafis untuk mengetahui driver
terbaru (misalnya, http://www.ATI.com atau http://www.NVIDIA.com).

6. Setelah menginstal driver untuk adapter grafis, coba tetapkan kembali
resolusi ke

CATATAN: Jika Anda tidak dapat menetapkan resolusi ke 1280 x
1024, hubungi produsen komputer Anda atau pertimbangkan untuk
membeli adapter grafis yang mendukung resolusi 1280 x 1024.

1280 x 1024.

60  Mengkonfigurasi Monitor
