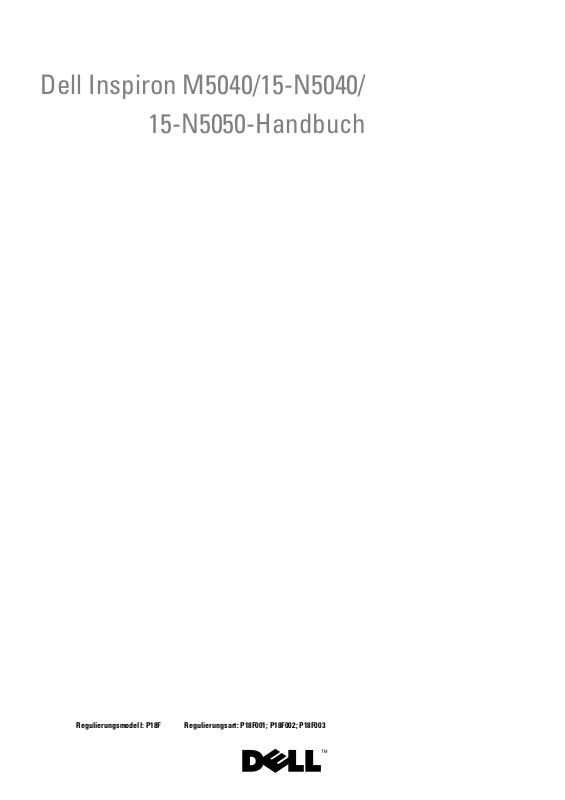

Page 1

Dell Inspiron M5040/15-N5040/

15-N5050-Handbuch

Regulierungsmodell: P18F Regulierungsart: P18F001; P18F002; P18F003

Page 2

Anmerkungen, Vorsichtshinweise und Warnhinweise

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen

aufmerksam, mit denen Sie den Computer besser einsetzen können.

VORSICHT: Durch VORSICHT werden Sie auf Gefahrenquellen hingewiesen, die

Hardwareschäden oder Datenverlust zur Folge haben können, wenn die Anweisungen nicht befolgt werden.

WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation

hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.

____________________

In diesem Dokument verwendete Marken: Dell™, das DELL-Logo und Inspiron™ sind Marken von Dell Inc.; Bluetooth und das Windows-Startlogo sind Marken oder eingetragene Marken von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Regulierungsmodell: P18F Regulierungsart: P18F001; P18F002; P18F003

2012 – 10 Rev. A01

ist eine eingetragene Marke von Bluetooth SIG, Inc.; Microsoft®, Windows®

Page 3

Inhalt

1 Vorbereitung . . . . . . . . . . . . . . . . . . . . . . . 7

Empfohlene Werkzeuge . . . . . . . . . . . . . . . . . . 7

Ausschalten des Computers

Vor Arbeiten am Inneren des Computers

. . . . . . . . . . . . . . . . 8

. . . . . . . . . 8

2 Akku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Entfernen des Akkus . . . . . . . . . . . . . . . . . . . 11

Einbauen des Akkus

. . . . . . . . . . . . . . . . . . . 12

3 Tastatur . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Entfernen der Tastatur . . . . . . . . . . . . . . . . . . 13

Einbauen der Tastatur

. . . . . . . . . . . . . . . . . . 15

4 Speichermodul(e) . . . . . . . . . . . . . . . . . . 17

Entfernen von Speichermodulen . . . . . . . . . . . . 17

Einsetzen von Speichermodulen

. . . . . . . . . . . . 18

Inhalt 3

Page 4

5 Optisches Laufwerk . . . . . . . . . . . . . . . . 21

Entfernen des optischen Laufwerks . . . . . . . . . . . 21

Einbauen des optischen Laufwerks

. . . . . . . . . . . 22

6 Wireless-Mini-Card . . . . . . . . . . . . . . . . 25

Entfernen der Mini-Card . . . . . . . . . . . . . . . . . 25

Einbauen der Mini-Card

. . . . . . . . . . . . . . . . . 27

7 Handballenstützen-Baugruppe . . . . . . . 29

Entfernen der Handballenstützen-Baugruppe. . . . . . 29

Einbauen der Handballenstützen-Baugruppe

. . . . . . 32

8 Betriebsschalterplatine . . . . . . . . . . . . . 35

Entfernen der Betriebsschalterplatine . . . . . . . . . 35

Einbauen der Betriebsschalterplatine

. . . . . . . . . . 36

9 Festplattenlaufwerk . . . . . . . . . . . . . . . . 37

10 Knopfzellenbatterie . . . . . . . . . . . . . . . . 41

4 Inhalt

Entfernen des Festplattenlaufwerks. . . . . . . . . . . 38

Einsetzen des Festplattenlaufwerks

Entfernen der Knopfzellenbatterie. . . . . . . . . . . . 41

Einsetzen der Knopfzellenbatterie

. . . . . . . . . . . 39

. . . . . . . . . . . . 42

Page 5

11 USB-Platine . . . . . . . . . . . . . . . . . . . . . . . 43

Entfernen der USB-Platine . . . . . . . . . . . . . . . 43

Einbauen der USB-Platine

. . . . . . . . . . . . . . . . 44

12 Kühlbaugruppe . . . . . . . . . . . . . . . . . . . . 45

Entfernen der Kühlbaugruppe . . . . . . . . . . . . . . 45

Einbauen der Kühlbaugruppe

. . . . . . . . . . . . . . 46

13 Prozessormodul (ausschließlich für

Inspiron 15-N5050/15-N5040)

Entfernen des Prozessormoduls . . . . . . . . . . . . . 47

Einbauen des Prozessormoduls

. . . . . . . . . 47

. . . . . . . . . . . . . 49

14 Scharnierabdeckung . . . . . . . . . . . . . . . . 51

Entfernen der Scharnierabdeckung . . . . . . . . . . . 51

Einbauen der Scharnierabdeckung

. . . . . . . . . . . 53

15 Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . 55

Bildschirmbaugruppe . . . . . . . . . . . . . . . . . . 55

Entfernen der Bildschirmbaugruppe

Einbauen der Bildschirmbaugruppe

Bildschirmblende

. . . . . . . . . . . . . . . . . . . . 59

Entfernen der Bildschirmblende

Einbauen der Bildschirmblende

. . . . . . . . 55

. . . . . . . . 58

. . . . . . . . . . 59

. . . . . . . . . . 60

Inhalt 5

Page 6

Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . 60

Entfernen des Bildschirms

Einbauen des Bildschirms

. . . . . . . . . . . . . 60

. . . . . . . . . . . . . 63

16 Kameramodul . . . . . . . . . . . . . . . . . . . . . 65

Entfernen des Kameramoduls . . . . . . . . . . . . . . 65

Einbauen des Kameramoduls

. . . . . . . . . . . . . . 66

17 Systemplatine . . . . . . . . . . . . . . . . . . . . 69

Entfernen der Systemplatine . . . . . . . . . . . . . . . 69

Einsetzen der Systemplatine

Eingabe der Service Tag-Nummer im BIOS

. . . . . . . . . . . . . . . 71

. . . . . . . 72

18 Löschen und Neubeschreiben

des BIOS

. . . . . . . . . . . . . . . . . . . . . . . . . 75

6 Inhalt

Page 7

Vorbereitung

Dieses Handbuch enthält Vorgehensweisen für den Ein- und Ausbau von Komponenten des Computers. Stellen Sie Folgendes sicher, bevor Sie einen der in diesem Handbuch erklärten Schritte durchführen:

• Sie haben die Schritte in den Abschnitten „Ausschalten des Computers“ auf Seite 8 und „Vor Arbeiten am Inneren des Computers“ auf Seite 8 durchgeführt.

• Sie haben die im Lieferumfang des Computers enthaltenen Sicherheitshinweise gelesen

• Eine Komponente kann ausgewechselt oder – falls separat erworben – installiert werden, indem die Schritte zum Ausbauen der Komponente in umgekehrter Reihenfolge ausgeführt werden.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Verfahren sind ggf. die folgenden Werkzeuge erforderlich:

• Kleiner Schlitzschraubenzieher

• Kreuzschlitzschraubenzieher

• Kunststoffstift

• Das ausführbare Programm zur Aktualisierung des BIOS ist verfügbar unter

support.dell.com

Vorbereitung 7

Page 8

Ausschalten des Computers

VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle

geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten.

Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.

Fahren Sie den Computer herunter.

• Windows 8

Fahren Sie den Mauszeiger auf die obere rechte oder die untere linke Ecke des Bildschirms, um die Charms-Sidebar zu öffnen, und klicken Sie auf

Einstellungen→ Ein/Aus→ Herunterfahren

Windows 7

• Klicken Sie auf

Nachdem das Betriebssystem heruntergefahren wurde, schaltet sich der Computer automatisch aus.

ANMERKUNG: Wenn Sie ein anderes Betriebssystem benutzen, lesen Sie

bitte in der entsprechenden Betriebssystemdokumentation nach, wie der Computer heruntergefahren wird.

Stellen Sie sicher, dass der Computer ausgeschaltet ist. Wenn der Computer beim Herunterfahren des Betriebssystems nicht automatisch ausgeschaltet wurde, halten Sie den Betriebsschalter so lange gedrückt, bis sich der Computer ausschaltet.

Start

und dann auf

Herunterfahren.

Vor Arbeiten am Inneren des Computers

Beachten Sie folgende Sicherheitsrichtlinien, damit Ihr Computer vor möglichen Schäden geschützt und Ihre eigene Sicherheit gewährleistet ist.

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance.

8 Vorbereitung

Page 9

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um.

Komponenten und Kontakte auf einer Karte dürfen nicht angefasst werden. Berühren Sie eine Karte ausschließlich an den Rändern oder am Montageblech. Fassen Sie Komponenten wie Prozessoren grundsätzlich an den Kanten und niemals an den Stiften an.

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Ziehen Sie beim Trennen des Geräts nur am Stecker oder an der

Zuglasche und nicht am Kabel selbst. Manche Kabel besitzen einen Stecker mit Sicherungsklammern. Wenn Sie ein solches Kabel abziehen, drücken Sie vor dem Herausziehen des Steckers die Sicherungsklammern nach innen. Halten Sie beim Trennen von Steckverbindungen die Anschlüsse gerade, um keine Stifte zu verbiegen. Achten Sie vor dem Anschließen eines Kabels darauf, dass die Stecker korrekt ausgerichtet und nicht verkantet aufgesetzt werden.

VORSICHT: Um Schäden am Computer zu vermeiden, führen Sie folgende

Schritte aus, bevor Sie mit den Arbeiten am Inneren des Computers beginnen.

Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird.

Schalten Sie den Computer aus. Siehe „Ausschalten des Computers“ auf Seite 8 sowie alle angeschlossenen Geräte.

VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am

Computer und dann am Netzwerkgerät ab.

Trennen Sie alle Telefon- und Netzwerkkabel vom Computer.

Drücken Sie auf die in das 3-in-1-Medienkartenlesegerät, um alle eingelegten Karten auszuwerfen.

Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz.

Trennen Sie alle angeschlossenen Geräte von Ihrem Computer.

Vorbereitung 9

Page 10

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Drehen Sie den Computer mit der Oberseite nach oben. Öffnen Sie den Bildschirm und drücken Sie den Betriebsschalter, um die Systemplatine zu erden.

10 Vorbereitung

Page 11

Akku

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer,

um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind.

Entfernen des Akkus

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Schalten Sie den Computer aus und drehen Sie ihn um.

Schieben Sie die Akkuverriegelung in die entriegelte Position und lassen Sie sie einrasten.

Schieben und halten Sie die Akkufreigabevorrichtung in der entriegelten Position.

Drehen und ziehen Sie den Akku aus dem Akkufach heraus.

Akku 11

Page 12

1 Akkufreigabevorrichtung 2 Akku

3 Akkuverriegelung

Einbauen des Akkus

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Schieben Sie den Akku in das Akkufach hinein, bis er einrastet.

Schieben Sie die Akkuverriegelung in die Position zum Verriegeln.

12 Akku

Page 13

Tastatur

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Entfernen der Tastatur

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

VORSICHT: Die Tasten der Tastatur sind äußerst empfindlich, lösen sich leicht

und das Ersetzen kann sehr zeitaufwändig sein. Entfernen Sie die Tastatur vorsichtig und gehen Sie sorgsam mit ihr um.

Drehen Sie den Computer mit der Oberseite nach oben und öffnen Sie den Bildschirm so weit, wie es geht.

Lösen Sie mit einem Kunststoffstift die vier Klammern, die die Tastatur an der Handballenstütze halten und lösen Sie sie vorsichtig.

Tastatur 13

Page 14

1 Stift aus Kunststoff 2 Klammern (4)

3 Tastatur

VORSICHT: Die Tasten der Tastatur sind äußerst empfindlich, lösen sich leicht

und das Ersetzen kann sehr zeitaufwändig sein. Entfernen Sie die Tastatur vorsichtig und gehen Sie sorgsam mit ihr um.

Drehen Sie die Tastatur vorsichtig um und platzieren Sie sie über der Handballenstütze.

Ziehen Sie die Anschlussvorrichtung, mit der das Tastaturkabel am Anschluss auf der Systemplatine befestigt ist, nach oben und entfernen Sie das Kabel.

Heben Sie die Tastatur aus dem Computer.

14 Tastatur

Page 15

1 Tastaturkabel 2 Tastatur

Einbauen der Tastatur

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Schieben Sie das Tastaturkabel in den Anschluss auf der Systemplatine. Drücken Sie auf den Anschlussriegel, um das Tastaturkabel am Anschluss auf der Systemplatine zu befestigen.

Schieben Sie die Halterungen der Tastatur in die Schlitze an der Handballenstütze.

Drücken Sie vorsichtig auf die Kanten der Tastatur, um die vier Klammern zu schließen.

Schließen Sie den Bildschirm und drehen Sie den Computer um.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

Tastatur 15

Page 16

16 Tastatur

Page 17

Speichermodul(e)

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Der Systemspeicher lässt sich durch die Installation von Speichermodulen auf der Systemplatine vergrößern. Ziehen Sie die Spezifikationen unter support.dell.com/manuals zu Rate, um Informationen zu unterstützten Speichermodulen für Ihren Computer zu erhalten.

ANMERKUNG: Die Garantie Ihres Computers gilt auch für von Dell erworbene

Speichermodule.

Ihr Computer ist mit zwei für den Benutzer von der Unterseite her zugänglichen SODIMM-Steckplätzen (mit Beschriftung DIMM A und DIMM B) ausgestattet.

Entfernen von Speichermodulen

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Entfernen Sie die Tastatur. Siehe „Entfernen der Tastatur“ auf Seite 13.

Speicher 17

Page 18

VORSICHT: Drücken Sie die Klammern, die das Speichermodul sichern, nicht mit

einem Werkzeug auseinander, um eine Beschädigung des Speichermodulsteckplatzes zu vermeiden.

Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulanschlusses vorsichtig mit den Fingerspitzen auseinander, bis das Modul herausspringt.

Entfernen Sie das Speichermodul aus dem Speichermodulanschluss.

1 Speichermodulanschluss 2 Sicherungsklammern (2)

3 Speichermodul

Einsetzen von Speichermodulen

VORSICHT: Wenn in zwei Steckplätzen Speichermodule installiert werden sollen,

muss zuerst ein Speichermodul im Steckplatz mit der Bezeichnung „DIMM A“ und danach das zweite Modul im Steckplatz mit der Bezeichnung „DIMM B“ installiert werden.

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Richten Sie die Aussparung des Speichermoduls an der Klammer des Speichermodulanschlusses aus.

18 Speicher

Page 19

Schieben Sie das Speichermodul in einem Winkel von 45 Grad fest in den Anschluss und drücken Sie es nach unten, bis es mit einem Klicken einrastet. Wenn kein Klicken zu vernehmen ist, entfernen Sie das Modul und setzen Sie es erneut ein.

ANMERKUNG: Falls das Speichermodul nicht korrekt installiert wurde, startet der

Computer unter Umständen nicht ordnungsgemäß.

1 Klammer 2 Kerbe

Bringen Sie die Tastatur wieder an. Siehe „Einbauen der Tastatur“ auf Seite 15.

Setzen Sie den Akku wieder ein (siehe „Einbauen des Akkus“ auf Seite 12) oder verbinden Sie das Stromkabel mit dem Computer und einer Steckdose.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle Schrauben

und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

Schalten Sie den Computer ein.

Speicher 19

Page 20

20 Speicher

Page 21

Optisches Laufwerk

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Entfernen des optischen Laufwerks

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Entfernen Sie die Tastatur. Siehe „Entfernen der Tastatur“ auf Seite 13.

Entfernen Sie die Schraube, die das optische Laufwerk am Computersockel hält.

Heben Sie mit einem Kunststoffstift das optische Laufwerk aus Laufwerkschacht, indem Sie den Stift in die Aussparung einführen.

Ziehen Sie das optische Laufwerk aus dem optischen Laufwerkschacht heraus.

Optisches Laufwerk 21

Page 22

1 Stift aus Kunststoff 2 Schraube

3 Optisches Laufwerk 4 Kerbe

Einbauen des optischen Laufwerks

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Schieben Sie das optische Laufwerk vollständig in den optischen Laufwerkschacht ein.

Befestigen Sie die Schraube wieder, mit der das optische Laufwerk am Computersockel befestigt wird.

Bringen Sie die Tastatur wieder an. Siehe „Einbauen der Tastatur“ auf Seite 15.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des optischen Laufwerks“ auf Seite 22.

22 Optisches Laufwerk

Page 23

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle Schrauben

und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

Optisches Laufwerk 23

Page 24

24 Optisches Laufwerk

Page 25

Wireless-Mini-Card

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

ANMERKUNG: Dell übernimmt keine Garantie für Mini-Cards anderer Hersteller

und bietet keine Unterstützung bei Problemen mit Mini-Cards anderer Hersteller.

Wenn Sie zusammen mit Ihrem Computer eine Wireless-Mini-Card bestellt haben, ist die Karte bei der Lieferung bereits installiert.

Ihr Computer verfügt über Mini-Card-Anschlüsse für eine kombinierte Wireless Local Area Network (WLAN)/Bluetooth-Karte.

ANMERKUNG: Abhängig von der Konfiguration des Computers beim Kauf ist im

Mini-Card-Steckplatz eine Mini-Card eingesetzt oder nicht.

Entfernen der Mini-Card

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Entfernen Sie die Tastatur. Siehe „Entfernen der Tastatur“ auf Seite 13.

Ziehen Sie alle Antennenkabel von der Mini-Card ab.

Wireless-Mini-Card 25

Page 26

Entfernen Sie die Schraube, mit der die Mini-Card an der Systemplatine befestigt ist.

1 Schraube 2 Antennenkabel (2)

3 Mini-Card

Heben Sie die Mini-Card aus dem Systemplatinenanschluss.

26 Wireless-Mini-Card

Page 27

VORSICHT: Bewahren Sie die Mini-Card außerhalb des Computers in einer

antistatischen Schutzhülle auf. Weitere Informationen finden Sie im Abschnitt „Schutz gegen elektrostatische Entladung“ in den Sicherheitshinweisen, die Ihrem Computer beilagen.

Einbauen der Mini-Card

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entnehmen Sie die neue Mini-Card aus ihrer Verpackung.

VORSICHT: Schieben Sie die Mini-Card mit gleichmäßiger Kraft an ihren Platz.

Wird zu viel Kraft angewendet, kann der Anschluss beschädigt werden.

VORSICHT: Die Anschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden.

Wenn Sie beim Einstecken auf Widerstand stoßen, prüfen Sie die Anschlüsse auf der Karte und auf der Systemplatine und richten Sie die Karte neu aus.

VORSICHT: Um eine Beschädigung der Mini-Card zu vermeiden, sollten Sie nie

Kabel unter der Karte durchführen.

Setzen Sie den Mini-Card-Anschluss in einem Winkel von 45 Grad auf den Anschluss auf der Systemplatine auf.

Wireless-Mini-Card 27

Page 28

Drücken Sie die andere Seite der Mini-Card nach unten in den Steckplatz der Systemplatine und setzen Sie die Schraube ein, mit der die Mini-Card an der Systemplatine befestigt ist.

Schließen Sie die entsprechenden Antennenkabel an die soeben installierte Mini-Card an. In der folgenden Tabelle ist das Farbschema der Antennenkabel für die von Ihrem Computer unterstützten Mini-Cards angegeben.

Anschlüsse auf der Mini-Card Farbcodierung der Antennenkabel

WLAN (2 Antennenkabel):

Haupt-WLAN (weißes Dreieck) Zusatz-WLAN (schwarzes Dreieck)

Bringen Sie die Tastatur wieder an. Siehe „Einbauen der Tastatur“ auf

We iß Schwarz

Seite 15.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle Schrauben

und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

Installieren Sie die erforderlichen Treiber und Dienstprogramme für den Computer.

ANMERKUNG: Wenn Sie eine Kommunikationskarte eines Fremdherstellers

installieren, müssen Sie auch die entsprechenden Treiber und Dienstprogramme installieren.

28 Wireless-Mini-Card

Page 29

Handballenstützen-Baugruppe

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Entfernen der Handballenstützen-Baugruppe

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

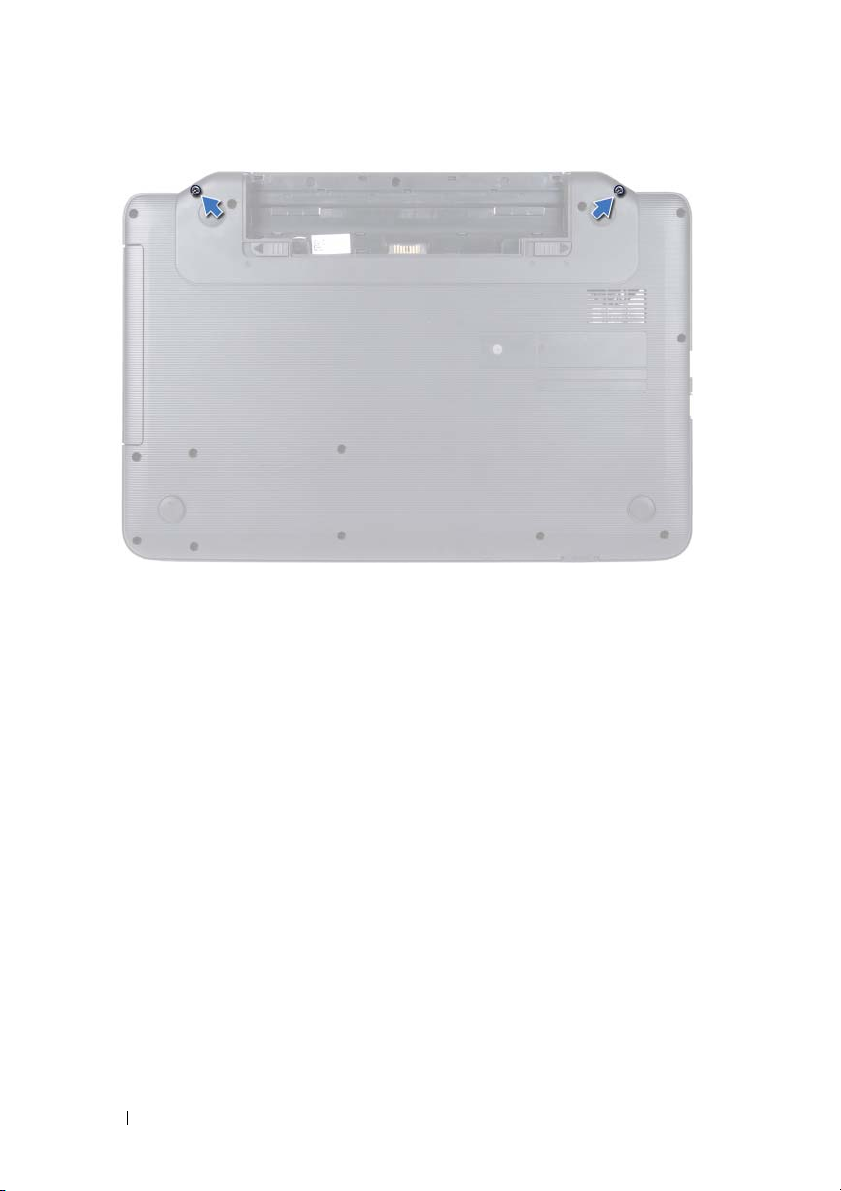

Entfernen Sie die 11 Schrauben, mit denen die Baugruppe für die Handballenstütze am Computersockel befestigt ist.

Handballenstützen-Baugruppe 29

Page 30

Entfernen Sie die Tastatur. Siehe „Entfernen der Tastatur“ auf Seite 13.

Entfernen Sie die zwei Schrauben der Handballenstütze.

VORSICHT: Ziehen Sie an der Plastiklasche am oberen Rand der Anschlüsse, um

Beschädigungen an den Anschlüssen zu vermeiden.

Lösen Sie die Verbinderverriegelung, die das Kabel der Betriebsschalterplatine und das Touchpadkabel am System befestigt, und entfernen Sie die Kabel.

30 Handballenstützen-Baugruppe

Page 31

1 Kabel der Betriebsschalterplatine 2 Touchpadkabel

VORSICHT: Trennen Sie die Handballenstütze vorsichtig vom Computersockel,

um Beschädigungen an der Handballenstütze zu verhindern.

Hebeln Sie die Baugruppe für die Handballenstütze vorsichtig und

mithilfe eines Kunststoffstiftes heraus, und lösen Sie die Baugruppe für die Handballenstütze anschließend aus dem Computersockel.

Nehmen Sie die Handballenstütze vom Computersockel ab.

Handballenstützen-Baugruppe 31

Page 32

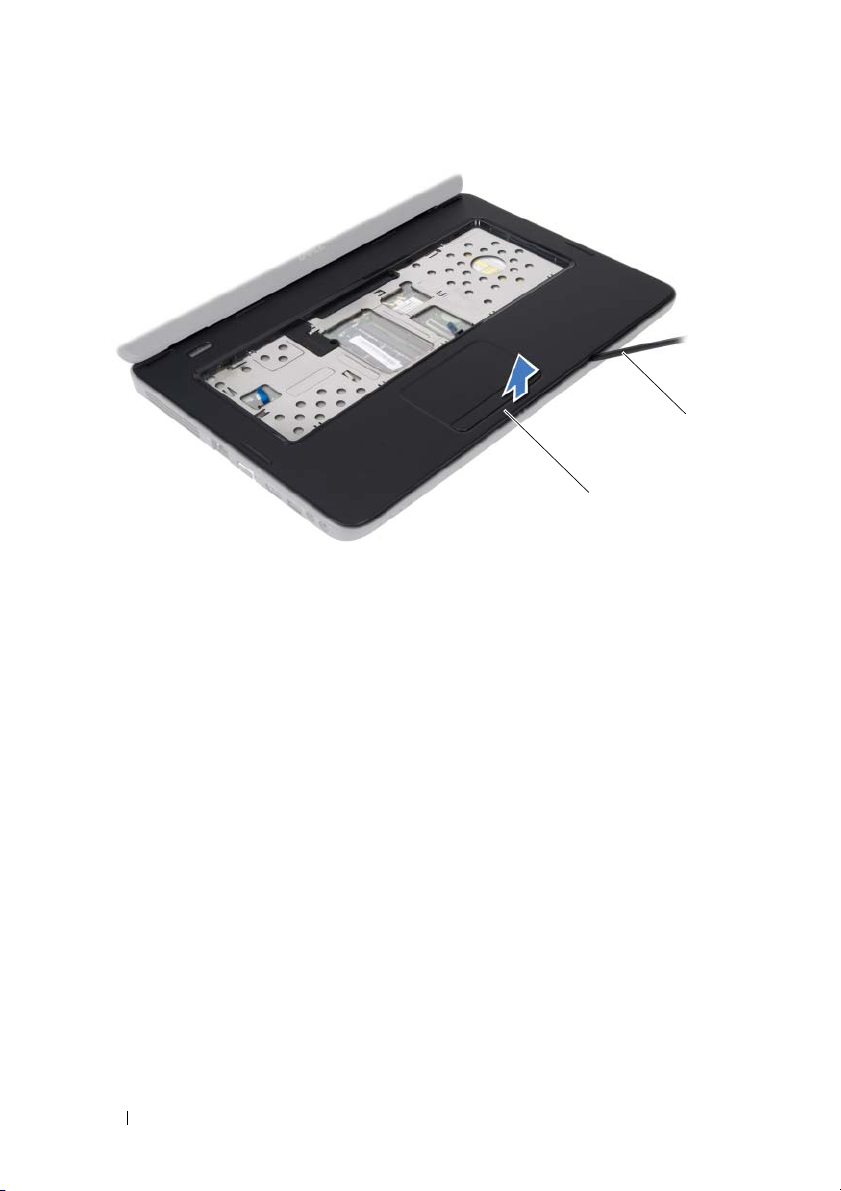

1 Handballenstützen-Baugruppe 2 Stift aus Kunststoff

Entfernen Sie die Betriebsschalterplatine. Siehe „Entfernen der Betriebsschalterplatine“ auf Seite 35.

Einbauen der Handballenstützen-Baugruppe

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Setzen Sie die Betriebsschalterplatine ein. Siehe „Einbauen der Betriebsschalterplatine“ auf Seite 36.

Richten Sie die Baugruppe für die Handballenstütze am Computersockel aus und lassen Sie sie vorsichtig einrasten.

Schieben Sie das Touchpadkabel und das Betriebsschalterkabel in die Anschlüsse auf der Systemplatine und drücken Sie auf die Halterungen, um die Kabel zu befestigen.

Entfernen Sie die zwei Schrauben der Handballenstütze.

Bringen Sie die Tastatur wieder an. Siehe „Einbauen der Tastatur“ auf Seite 15.

32 Handballenstützen-Baugruppe

Page 33

Setzen Sie die 11 Schrauben wieder ein, mit denen die Baugruppe für die Handballenstütze am Computersockel befestigt ist.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle Schrauben

und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

Handballenstützen-Baugruppe 33

Page 34

34 Handballenstützen-Baugruppe

Page 35

Betriebsschalterplatine

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Entfernen der Betriebsschalterplatine

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Weitere Informationen finden Sie hier: „Entfernen des Akkus“ auf Seite 11).

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 8 unter „Entfernen der Handballenstützen-Baugruppe“ auf Seite 29.

Drehen Sie die Baugruppe für die Handballenstütze um.

Entfernen Sie die Schraube, mit der die Betriebsschalterplatine an der Handballenstütze befestigt ist.

Lösen Sie alle Klammern, mit denen die Betriebsschalterplatine an der Handballenstütze befestigt ist.

Schieben Sie die Betriebsschalterplatine mit dem Kabel von der Baugruppe für die Handballenstütze und heben Sie sie an.

Betriebsschalterplatine 35

Page 36

1 Führungsstift 2 Klammern (2)

3 Kabel der Betriebsschalterplatine 4 Betriebsschalterplatine

5Schraube

Einbauen der Betriebsschalterplatine

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Platzieren Sie mit Hilfe des Führungsstifts die Betriebsschalterplatine auf der Handballenstütze.

Bringen Sie die Schraube wieder an, mit der die Betriebsschalterplatine an der Handballenstütze befestigt wird.

Drehen Sie die Baugruppe für die Handballenstütze um.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 7 unter „Einbauen der Handballenstützen-Baugruppe“ auf Seite 32.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle

Schrauben und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

36 Betriebsschalterplatine

Page 37

Festplattenlaufwerk

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

WARNUNG: Wenn Sie die Festplatte aus dem Computer entfernen und das

Laufwerk noch heiß ist,

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

VORSICHT: Um Datenverlust zu vermeiden, schalten Sie den Computer aus (siehe

„Ausschalten des Computers“ auf Seite 8), bevor Sie die Festplattenbaugruppe entfernen. Entfernen Sie die Festplatte nicht, während der Computer eingeschaltet ist oder sich im Energiesparmodus befindet.

berühren Sie nicht

das Metallgehäuse des Laufwerks.

VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das

Laufwerk mit Vorsicht.

ANMERKUNG: Dell übernimmt keine Garantie für Festplatten anderer Hersteller

und bietet keine Unterstützung bei Problemen mit Produkten anderer Hersteller.

ANMERKUNG: Wenn Sie ein Laufwerk installieren, das nicht von Dell stammt,

müssen Sie auf diesem Laufwerk ein Betriebssystem, Treiber und Programme installieren.

Festplattenlaufwerk 37

Page 38

Entfernen des Festplattenlaufwerks

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

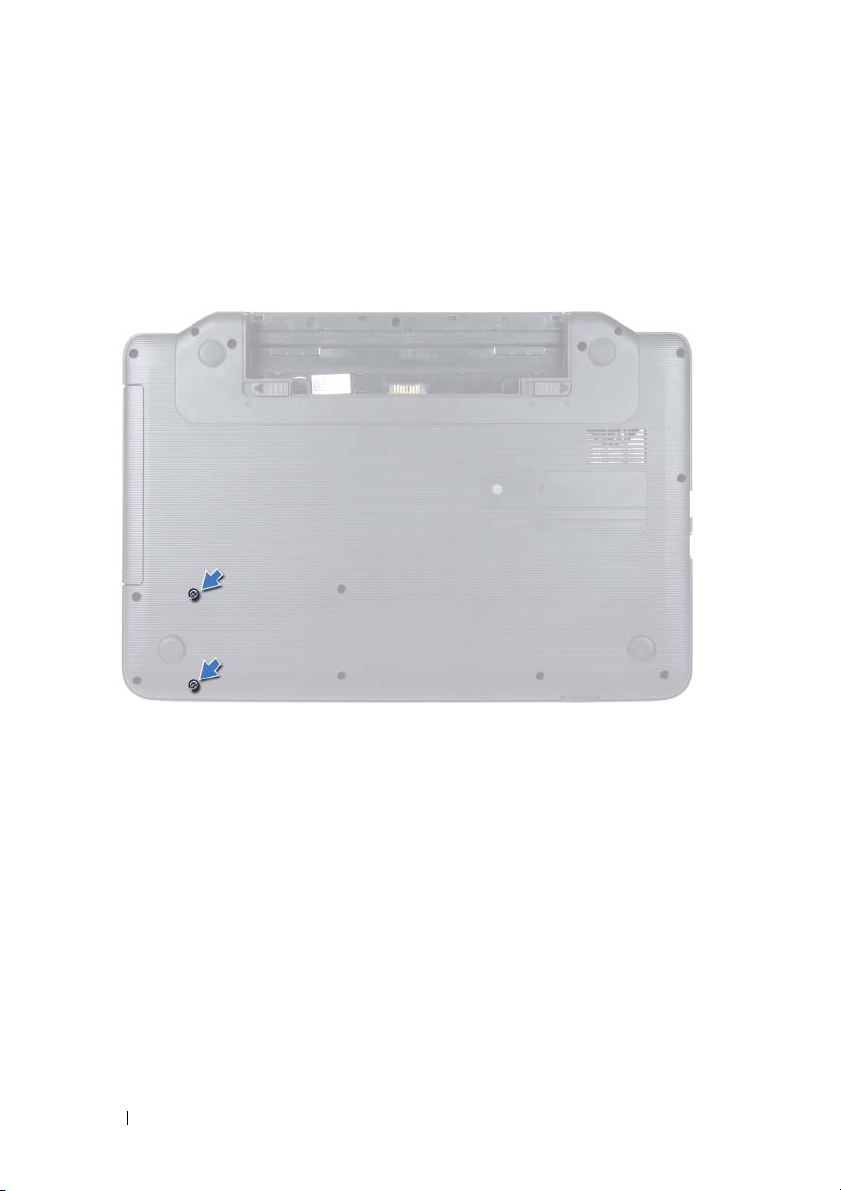

Entfernen Sie die zwei Schrauben vom Computerboden.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 8 unter „Entfernen der Handballenstützen-Baugruppe“ auf Seite 29.

Schieben Sie das Festplattenlaufwerk nach rechts, um es von der Systemplatine zu trennen.

Heben Sie das Festplattenlaufwerk aus dem Computersockel heraus.

38 Festplattenlaufwerk

Page 39

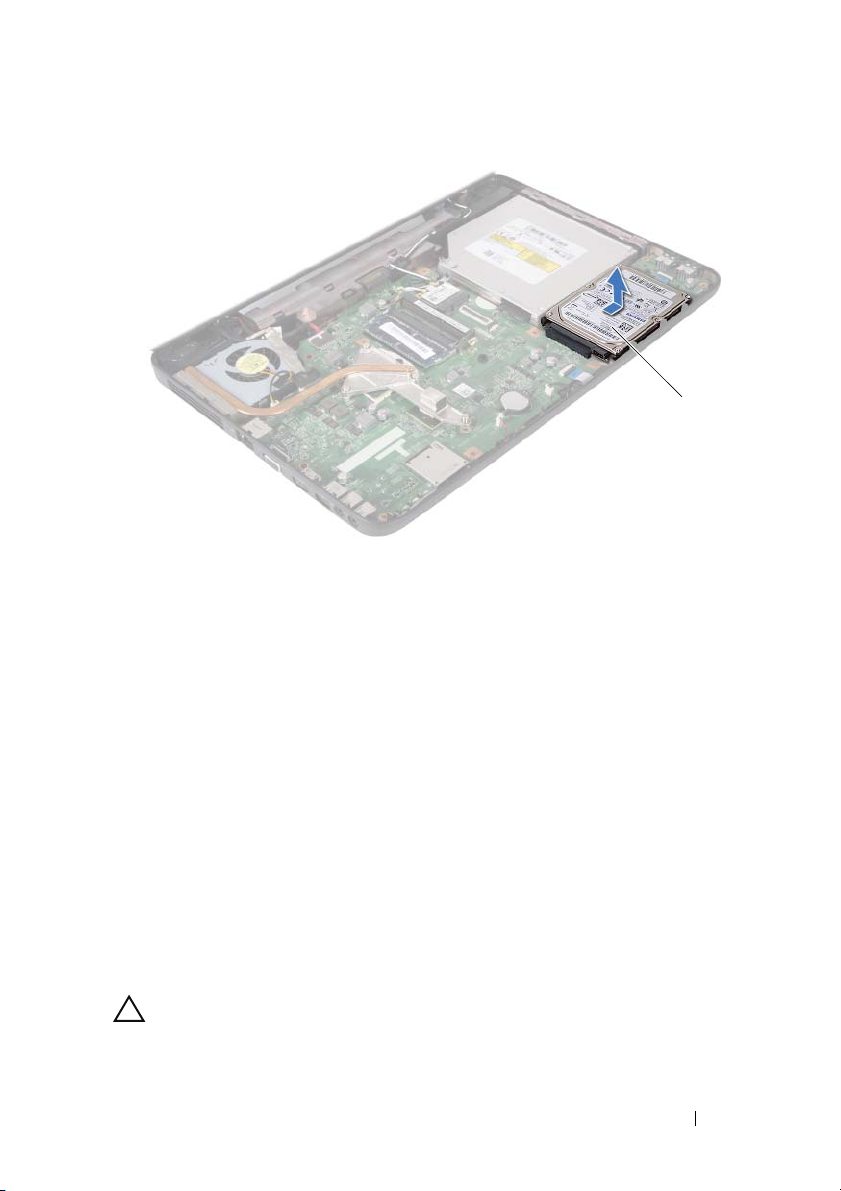

1 Festplatte

Einsetzen des Festplattenlaufwerks

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Nehmen Sie das neue Festplattenlaufwerk aus seiner Verpackung. Heben Sie die Originalverpackung für den Fall auf, dass das Laufwerk

gelagert oder eingeschickt werden muss.

Setzen Sie die Festplattenbaugruppe wieder in den Computersockel ein.

Schieben Sie die Festplattenbaugruppe nach links, um sie an den Anschluss auf der Systemplatine anzuschließen.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 7 unter „Einbauen der Handballenstützen-Baugruppe“ auf Seite 32.

Befestigen Sie die zwei Schrauben am Computersockel.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle Schrauben

und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

Festplattenlaufwerk 39

Page 40

40 Festplattenlaufwerk

Page 41

Knopfzellenbatterie

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Entfernen der Knopfzellenbatterie

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 8 unter „Entfernen der Handballenstützen-Baugruppe“ auf Seite 29.

Hebeln Sie die Knopfzellenbatterie mit einem Plastikstift vorsichtig aus der Batteriehalterung auf der Systemplatine.

Heben Sie die Knopfzellenbatterie aus der Batteriehalterung auf der Systemplatine.

Knopfzellenbatterie 41

Page 42

1 Stift aus Kunststoff 2 Knopfzellenbatterie

Einsetzen der Knopfzellenbatterie

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Rasten Sie die Knopfzellenbatterie mit dem Pluspol nach oben in die Batteriehalterung auf der Systemplatine ein.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 7 unter „Einbauen der Handballenstützen-Baugruppe“ auf Seite 32.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle Schrauben

und stellen Sie sicher, dass keine verloren gegangenen Schrauben im Innern des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

42 Knopfzellenbatterie

Page 43

USB-Platine

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche.

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Entfernen der USB-Platine

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 8 unter „Entfernen der Handballenstützen-Baugruppe“ auf Seite 29.

Entfernen Sie die Festplatte. Siehe „Entfernen des Festplattenlaufwerks“ auf Seite 38.

Ziehen Sie die Kabelanschlussverriegelung, mit der das USB-Platinenkabel am Systemplatinenanschluss befestigt ist, nach oben und entfernen Sie das USB-Platinenkabel.

Lösen Sie die Klammern, mit denen die USB-Platine am Computersockel befestigt ist, und heben Sie die USB-Platine aus der Basis.

USB-Platine 43

Page 44

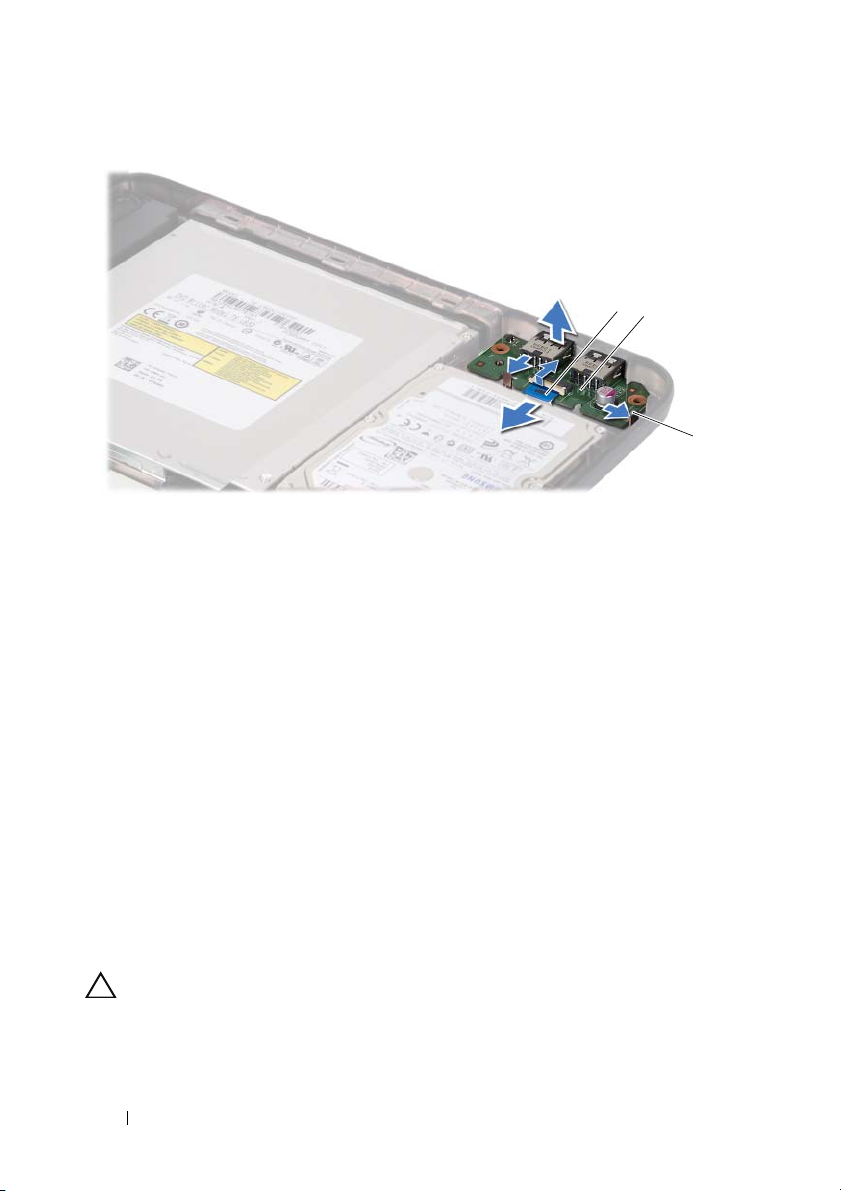

1 USB-Platinenkabel 2 USB-Platine

3 Klammern (2)

Einbauen der USB-Platine

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Führen Sie die Verbindungen der USB-Platine in die Anschlüsse auf dem Computersockel und platzieren Sie die USB-Platine.

Verbinden Sie das USB-Platinenkabel mit der USB-Platine. Drücken Sie auf den Anschlussriegel, um das Kabel der USB-Platine am Anschluss auf der Systemplatine zu befestigen.

Setzen Sie die Festplatte wieder ein. Siehe „Einsetzen des Festplattenlaufwerks“ auf Seite 39.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 7 unter „Einbauen der Handballenstützen-Baugruppe“ auf Seite 32.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle

Schrauben und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

44 USB-Platine

Page 45

Kühlbaugruppe

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Entfernen der Kühlbaugruppe

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 8 unter „Entfernen der Handballenstützen-Baugruppe“ auf Seite 29.

Trennen Sie das Bildschirmkabel von der Systemplatine und klemmen Sie es von der Kühlbaugruppe ab.

Trennen Sie das Lüfterkabel vom Anschluss auf der Systemplatine.

Lösen Sie die vier Schrauben, mit denen die Baugruppe auf der Systemplatine angebracht ist, in der Reihenfolge, die auf der Kühlbaugruppe angegeben ist.

Heben Sie die Kühlbaugruppe aus dem Computer heraus.

Kühlbaugruppe 45

Page 46

1 Unverlierbare Schrauben (4) 2 Kühlbaugruppe

3 Lüfterkabel 4 Bildschirmkabel

Einbauen der Kühlbaugruppe

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Richten Sie die vier unverlierbaren Schrauben auf der Kühlbaugruppe an den entsprechenden Schraubenbohrungen der Systemplatine aus, und befestigen Sie die Schrauben der Reihe nach (Reihenfolge ist auf der Kühlbaugruppe angegeben).

Schließen Sie das Lüfterkabel an den Anschluss auf der Systemplatine an.

Schließen Sie das Bildschirmkabel an der Kühlbaugruppe und an der Systemplatine an.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 7 unter „Einbauen der Handballenstützen-Baugruppe“ auf Seite 32.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle Schrauben

und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

46 Kühlbaugruppe

Page 47

Prozessormodul (ausschließlich für Inspiron 15-N5050/15-N5040)

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

VORSICHT: Fassen Sie Komponenten und Karten nur an den Kanten an. Berühren

Sie keine Stifte oder Kontakte.

Entfernen des Prozessormoduls

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 8 unter „Entfernen der Handballenstützen-Baugruppe“ auf Seite 29.

Entfernen Sie die Kühlbaugruppe. Siehe „Entfernen der Kühlbaugruppe“ auf Seite 45.

Verwenden Sie zum Lösen des ZIF-Sockels einen kleinen Flachschlitzschraubendreher und drehen Sie die Nockenschraube des ZIF-Sockels bis zum Anschlag gegen den Uhrzeigersinn.

Prozessormodul (ausschließlich für Inspiron 15-N5050/15-N5040) 47

Page 48

VORSICHT: Damit der Prozessor bestmöglich gekühlt wird, vermeiden Sie jede

Berührung der Wärmeleitbereiche auf der Baugruppe zur Prozessorkühlung. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpads verringert werden.

VORSICHT: Ziehen Sie das Prozessormodul beim Entfernen gerade nach oben.

Achten Sie sorgfältig darauf, die Kontaktstifte des Prozessormoduls nicht zu verbiegen.

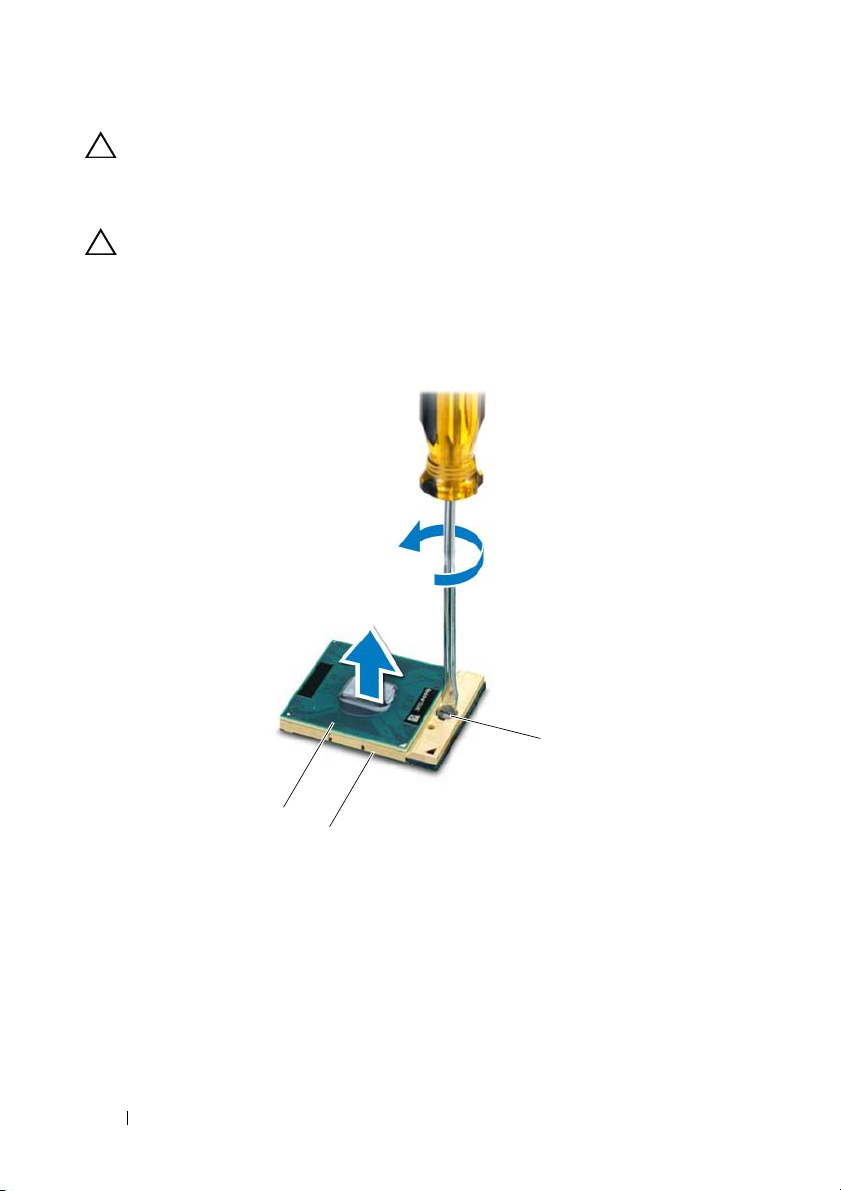

Heben Sie das Prozessormodul aus dem ZIF-Sockel.

1 Prozessormodul 2 ZIF-Sockel

3 Nockenschraube des ZIF-Sockels

48 Prozessormodul (ausschließlich für Inspiron 15-N5050/15-N5040)

Page 49

Einbauen des Prozessormoduls

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

ANMERKUNG: Wenn Sie einen neuen Prozessor installieren, ist im Lieferumfang

eine Kühlbaugruppe mit einem Wärmeleitpad oder ein neues Wärmeleitpad mit den entsprechenden Anweisungen enthalten.

Richten Sie die Pin-1-Ecke des Prozessormoduls an der Pin-1-Ecke des ZIF-Sockels aus und setzen Sie das Prozessormodul in den ZIF-Sockel ein.

ANMERKUNG: Die Pin-1-Ecke des Prozessormoduls weist ein Dreiecksymbol auf,

das an dem Dreiecksymbol auf der Pin-1-Ecke des ZIF-Sockels ausgerichtet werden muss.

Wenn das Prozessormodul korrekt eingesetzt ist, befinden sich alle vier Ecken auf gleicher Höhe. Wenn eine oder mehrere Ecken des Moduls höher als andere liegen, ist das Modul falsch eingesetzt.

VORSICHT: Um Beschädigungen des Prozessors zu vermeiden, halten Sie den

Schraubendreher beim Drehen der Nockenschraube senkrecht zum Prozessor.

Arretieren Sie den ZIF-Sockel durch Drehen der Nockenschraube im Uhrzeigersinn, um das Prozessormodul auf der Systemplatine zu befestigen.

Setzen Sie die Kühlbaugruppe ein. Siehe „Einbauen der Kühlbaugruppe“ auf Seite 46.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 7 unter „Einbauen der Handballenstützen-Baugruppe“ auf Seite 32.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle Schrauben

und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

Prozessormodul (ausschließlich für Inspiron 15-N5050/15-N5040) 49

Page 50

50 Prozessormodul (ausschließlich für Inspiron 15-N5050/15-N5040)

Page 51

Scharnierabdeckung

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Entfernen der Scharnierabdeckung

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Entfernen Sie die Schraube, die die Scharnierabdeckung am Computersockel hält.

Scharnierabdeckung 51

Page 52

Drehen Sie den Computer um.

Heben Sie die Scharnierabdeckung vom Computersockel.

52 Scharnierabdeckung

Page 53

1 Scharnierabdeckung

Einbauen der Scharnierabdeckung

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Richten Sie die Klammern der Scharnierabdeckung auf die Schlitze des Computersockels aus und lassen Sie die Scharnierabdeckung einrasten.

Drehen Sie den Computer um.

Entfernen Sie die Schraube, die die Scharnierabdeckung am Computersockel hält.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle Schrauben

und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

Scharnierabdeckung 53

Page 54

54 Scharnierabdeckung

Page 55

Bildschirm

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Bildschirmbaugruppe

Entfernen der Bildschirmbaugruppe

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Entfernen Sie die zwei Schrauben vom Computerboden.

Bildschirm 55

Page 56

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 8 unter „Entfernen der Handballenstützen-Baugruppe“ auf Seite 29.

Entfernen Sie die Scharnierabdeckung. Siehe „Entfernen der Scharnierabdeckung“ auf Seite 51.

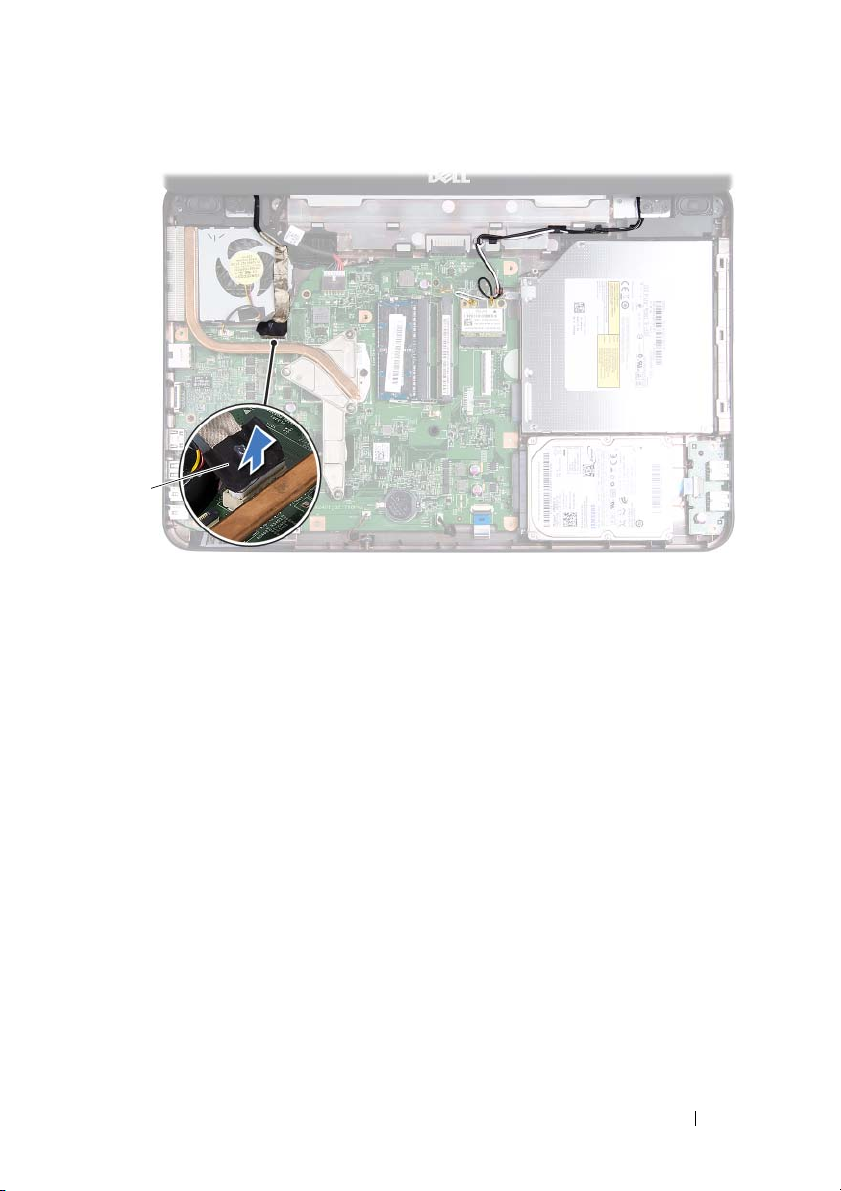

Trennen Sie das Bildschirmkabel vom Anschluss auf der Systemplatine.

56 Bildschirm

Page 57

1 Bildschirmkabel

Verbinden Sie die Mini-Card-Antennenkabel mit den Anschlüssen auf der Mini-Card. Siehe „Entfernen der Mini-Card“ auf Seite 25.

Notieren Sie sich die Kabelführung der Mini-Card-Antennenkabel und entfernen Sie die Kabel aus den Kabelführungen.

Entfernen Sie die vier Schrauben (zwei auf jeder Seite), mit denen die Bildschirmbaugruppe am Computersockel befestigt ist.

Heben Sie die Bildschirmbaugruppe vom Computersockel.

Bildschirm 57

Page 58

1 Bildschirmbaugruppe 2 Schrauben (4)

Einbauen der Bildschirmbaugruppe

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Bringen Sie die Bildschirmbaugruppe in Position und befestigen Sie die vier Schrauben (zwei auf jeder Seite) wieder, mit denen die Bildschirmbaugruppe am Computersockel befestigt wird.

Führen Sie das Bildschirmkabel und die Mini-Card-Antennenkabel durch die Kabelführungen.

Schließen Sie die Mini-Card-Antennenkabel an der Mini-Card an. Siehe „Einbauen der Mini-Card“ auf Seite 27.

Schließen Sie das Bildschirmkabel an den Anschluss auf der Systemplatine an.

Setzen Sie die Scharnierabdeckung wieder ein. Siehe „Einbauen der Scharnierabdeckung“ auf Seite 53.

58 Bildschirm

Page 59

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 7 unter „Einbauen der Handballenstützen-Baugruppe“ auf Seite 32.

Befestigen Sie die zwei Schrauben am Computersockel.

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle

Schrauben und stellen Sie sicher, dass keine verloren gegangenen Schrauben im Innern des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

Bildschirmblende

Entfernen der Bildschirmblende

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie die Display-Baugruppe. Siehe „Entfernen der Bildschirmbaugruppe“ auf Seite 55.

VORSICHT: Die Bildschirmblende ist äußerst empfindlich. Seien Sie beim

Entfernen der Blende vorsichtig, um Beschädigungen zu vermeiden.

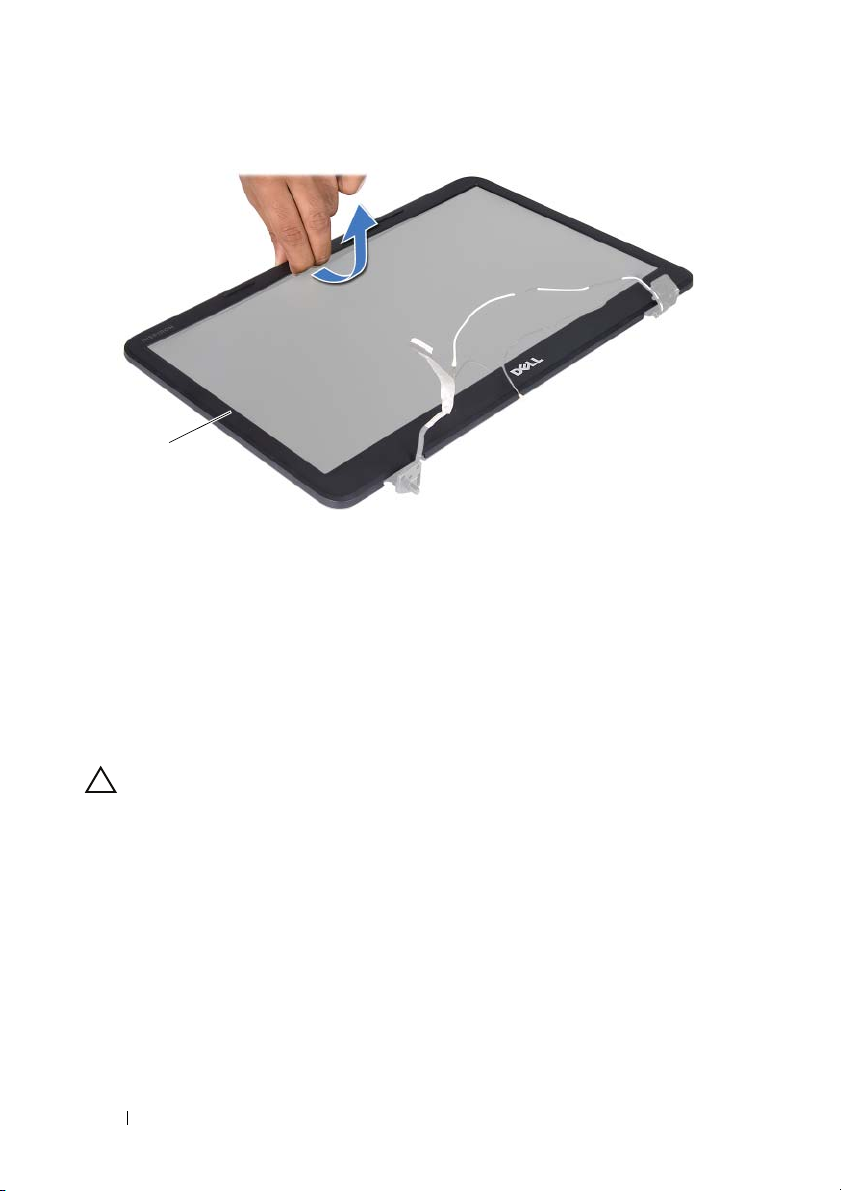

Hebeln Sie mit Ihren Fingerspitzen vorsichtig die innere Kante der Bildschirmblende auf.

Entfernen Sie die Bildschirmblende.

Bildschirm 59

Page 60

1 Bildschirmblende

Einbauen der Bildschirmblende

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Richten Sie die Bildschirmblende erneut über dem Bildschirm aus und lassen Sie sie vorsichtig einrasten.

Bauen Sie die Bildschirmbaugruppe ein. Siehe „Einbauen der Bildschirmbaugruppe“ auf Seite 58.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle

Schrauben und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

Bildschirm

Entfernen des Bildschirms

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie die Display-Baugruppe. Siehe „Entfernen der Bildschirmbaugruppe“ auf Seite 55.

60 Bildschirm

Page 61

Entfernen Sie die Bildschirmblende. Siehe „Entfernen der Bildschirmblende“ auf Seite 59.

Trennen Sie das Kamerakabel vom Anschluss auf dem Kameramodul.

Entfernen Sie die sechs Schrauben, mit denen der Bildschirm an der Bildschirmabdeckung befestigt ist.

Notieren Sie sich die Kabelführung des Bildschirmkabels und der Kabel der Mini-Card-Antennen und entfernen Sie sie aus den Kabelhalterungen der äußeren Bildschirmabdeckung.

1 Kamerakabel 2 Schrauben (6)

3 Bildschirm 4 Bildschirmabdeckung

5 Bildschirmkabel 6 Mini-Card-Antennenkabel

Heben Sie den Bildschirm aus der Bildschirmabdeckung heraus.

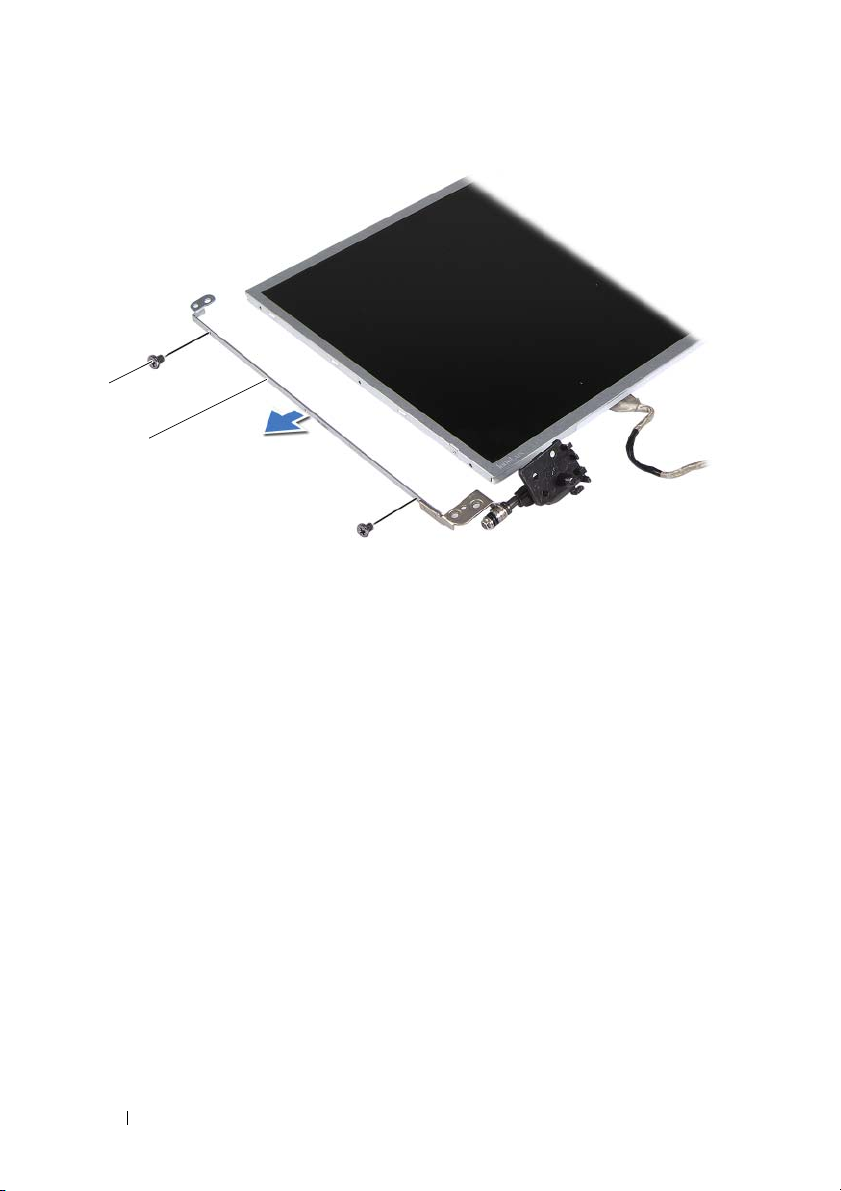

Entfernen Sie die vier Schrauben (zwei an jeder Seite), mit denen die

Bildschirmhalterungen am Bildschirm befestigt sind.

Bildschirm 61

Page 62

1 Schrauben (4) 2 Bildschirmhalterungen (2)

Drehen Sie den Bildschirm um und setzen Sie ihn auf eine saubere Oberfläche.

Lösen Sie das Klebeband, mit dem das Bildschirmkabel am Anschluss der Bildschirmplatine befestigt ist, und trennen Sie das Bildschirmkabel.

Notieren Sie sich die Kabelführungen und lösen Sie das Kabel von der Bildschirmrückseite.

62 Bildschirm

Page 63

1 Klebeband 2 Anschluss der Bildschirmplatine

3 Bildschirmkabel

Einbauen des Bildschirms

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Bringen Sie das Bildschirmkabel an der Rückseite des Bildschirms an.

Verbinden Sie das Bildschirmkabel mit dem Anschluss der Bildschirmplatine und befestigen Sie es mit dem Klebeband.

Richten Sie die Schraubenbohrungen der Bildschirmhalterung auf die Schraubenbohrungen des Bildschirmrahmens aus und bringen Sie die vier Schrauben (zwei auf jeder Seite) wieder an.

Führen Sie das Bildschirmkabel und die Kabel der Mini-Card-Antennen durch die Kabelführungen der äußeren Bildschirmabdeckung.

Richten Sie die Schraubenbohrungen auf dem Bildschirm an den Schraubenbohrungen auf der Bildschirmabdeckung aus und bringen Sie sechs Schrauben an.

Bauen Sie die Bildschirmbaugruppe ein. Siehe „Einbauen der Bildschirmblende“ auf Seite 60.

Bauen Sie die Bildschirmbaugruppe ein. Siehe „Einbauen der Bildschirmbaugruppe“ auf Seite 58.

Bildschirm 63

Page 64

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle

Schrauben und stellen Sie sicher, dass keine verloren gegangenen Schrauben im Innern des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

64 Bildschirm

Page 65

Kameramodul

WARNUNG: Bevor Sie Arbeiten am Inneren des Computers ausführen, lesen Sie

VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten

Servicetechniker durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich

mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den

Hauptakku (siehe „Entfernen des Akkus“ auf Seite 11), bevor Sie am Inneren des Computers arbeiten.

Entfernen des Kameramoduls

Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 7.

Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 11.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 8 unter „Entfernen der Handballenstützen-Baugruppe“ auf Seite 29.

Entfernen Sie die Scharnierabdeckung. Siehe „Entfernen der Scharnierabdeckung“ auf Seite 51.

Entfernen Sie die Display-Baugruppe. Siehe „Entfernen der Bildschirmbaugruppe“ auf Seite 55.

Entfernen Sie die Bildschirmblende. Siehe „Entfernen der Bildschirmblende“ auf Seite 59.

Trennen Sie das Kamerakabel vom Anschluss auf dem Kameramodul.

Entfernen Sie die zwei Klammern, mit denen das Kameramodul an der Bildschirmabdeckung befestigt ist.

Kameramodul 65

Page 66

Heben Sie die Kameraplatine von der Bildschirmabdeckung ab.

1 Bildschirmabdeckung 2 Klammern (2)

3 Kameramodul 4 Kamerakabel

Einbauen des Kameramoduls

Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 7.

Schließen Sie das Kamerakabel an den Anschluss auf dem Kameramodul an.

Verwenden Sie die Ausrichtungsführungen an der Bildschirmabdeckung, um das Kameramodul korrekt zu positionieren.

Bringen Sie die Bildschirmblende wieder an. Siehe „Einbauen der Bildschirmblende“ auf Seite 60.

Bauen Sie die Bildschirmbaugruppe ein. Siehe „Einbauen der Bildschirmbaugruppe“ auf Seite 58.

Setzen Sie die Scharnierabdeckung wieder ein. Siehe „Einbauen der Scharnierabdeckung“ auf Seite 53.

Befolgen Sie die Anweisungen von Schritt 3 bis Schritt 7 unter „Einbauen der Handballenstützen-Baugruppe“ auf Seite 32.

66 Kameramodul

Page 67

Setzen Sie den Akku wieder ein. Siehe „Einbauen des Akkus“ auf Seite 12.

VORSICHT: Befestigen Sie vor dem Einschalten des Computers wieder alle

Schrauben und stellen Sie sicher, dass keine verlorengegangenen Schrauben im Inneren des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.

Kameramodul 67

Page 68

68 Kameramodul

Page 69

Systemplatine
