Dell OptiPlex 390 Desktop Benutzerhandbuch

Vorschriftenmodell D07D Vorschriftentyp D07D001

Anmerkungen, Vorsichtshinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Computer besser einsetzen können.

VORSICHT: Ein VORSICHTSHINWEIS macht aufmerksam auf mögliche Beschädigung der Hardware oder Verlust von Daten bei Nichtbefolgung von Anweisungen.

WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

Die Vervielfältigung oder Wiedergabe dieser Unterlagen in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.

In diesem Text enthaltene Marken:

™

Latitude Pentium

Latitude ON

Xeon Corporationin in den USA und/oder anderen Ländern. AMD Opteron

Core

™

AMD Phenom

™

OptiPlex

Atom

Marken von Advanced Micro Devices, Inc. Windows Vista-Startschaltfläche und Microsoft Corporation in den USA und/oder anderen Ländern. Blu-ray Disc Association (BDA), die für die Nutzung auf Datenträgern und Playern lizenziert ist. Die Bluetooth

-Wortmarke ist eine eingetragene Marke im Besitz von

Nutzung der Marke von Dell Inc. unterliegt der Lizenz.

™

Dell

™

Vostro

™

Centrino

™

AMD Sempron

Office Outlook

, das DELL Logo,

™

und

Wi-Fi Catcher

und

Celeron

AMD

™

AMD Athlon

Microsoft

sind Marken oder eingetragene Marken der

Wi-Fi

Dell Precision

sind eingetragene Marken oder Marken der Intel

ist eine eingetragene Marke und

Windows

Blu-ray Disc

ist eine eingetragene Marke von Wireless

Ethernet Compatibility Alliance, Inc. Andere in diesem Dokument möglicherweise verwendete Marken und Handelsnamen beziehen sich auf die

entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.

™

Precision ON

sind Marken von Dell Inc.

ATI Radeon

MS-DOS

Bluetooth

™

ATI FirePro

und

Windows Vista

™

ist eine Marke im Besitz der

SIG, Inc. und jedwede

™

ExpressCharge

Intel

™

sind

, die

™

2011 — 07

Rev. A00

Inhaltsverzeichnis

Anmerkungen, Vorsichtshinweise und Warnungen...............................2

Kapitel 1: Arbeiten am Computer................................................................7

Vor der Arbeit an Komponenten im Innern des Computers..............................................7

Empfohlene Werkzeuge....................................................................................................9

Ausschalten des Computers.............................................................................................9

Nach der Arbeit an Komponenten im Innern des Computers.........................................10

Kapitel 2: Abdeckung..................................................................................11

Entfernen der Abdeckung...............................................................................................11

Einbauen der Abdeckung................................................................................................12

Kapitel 3: Frontverkleidung........................................................................13

Entfernen der Frontverkleidung.......................................................................................13

Einbauen der Frontverkleidung.......................................................................................14

Kapitel 4: Karten..........................................................................................15

Entfernen der Erweiterungskarte....................................................................................15

Einbauen der Erweiterungskarte.....................................................................................17

Kapitel 5: Optisches Laufwerk...................................................................19

Entfernen des optischen Laufwerks................................................................................19

Einbauen des optischen Laufwerks................................................................................20

Kapitel 6: Festplattenlaufwerk...................................................................21

Entfernen des Festplattenlaufwerks...............................................................................21

Einbauen der Festplatte..................................................................................................23

Kapitel 7: Speicher......................................................................................25

Entfernen des Speichers.................................................................................................25

Einbauen des Speichers..................................................................................................26

Kapitel 8: Gehäuseeingriffschalter...........................................................27

Entfernen des Gehäuseeingriffschalters........................................................................27

Einbauen des Gehäuseeingriffschalters.........................................................................28

Kapitel 9: Lautsprecher..............................................................................29

Entfernen des Lautsprechers..........................................................................................29

Einbauen des Lautsprechers...........................................................................................30

Kapitel 10: Kühlkörper und Prozessor......................................................31

Entfernen des Kühlkörpers und des Prozessors.............................................................31

Einbauen des Kühlkörpers und des Prozessors..............................................................33

Kapitel 11: Knopfzellenbatterie.................................................................35

Entfernen der Knopfzellenbatterie..................................................................................35

Einsetzen der Knopfzellenbatterie..................................................................................36

Kapitel 12: Betriebsschalterkabel.............................................................37

Entfernen des Betriebsschalterkabels............................................................................37

Einbauen des Betriebsschalterkabels............................................................................38

Kapitel 13: Vorderer Temperatursensor..................................................39

Entfernen des vorderen Temperatursensors..................................................................39

Einbauen des vorderen Temperatursensors...................................................................40

Kapitel 14: Systemlüfter..............................................................................41

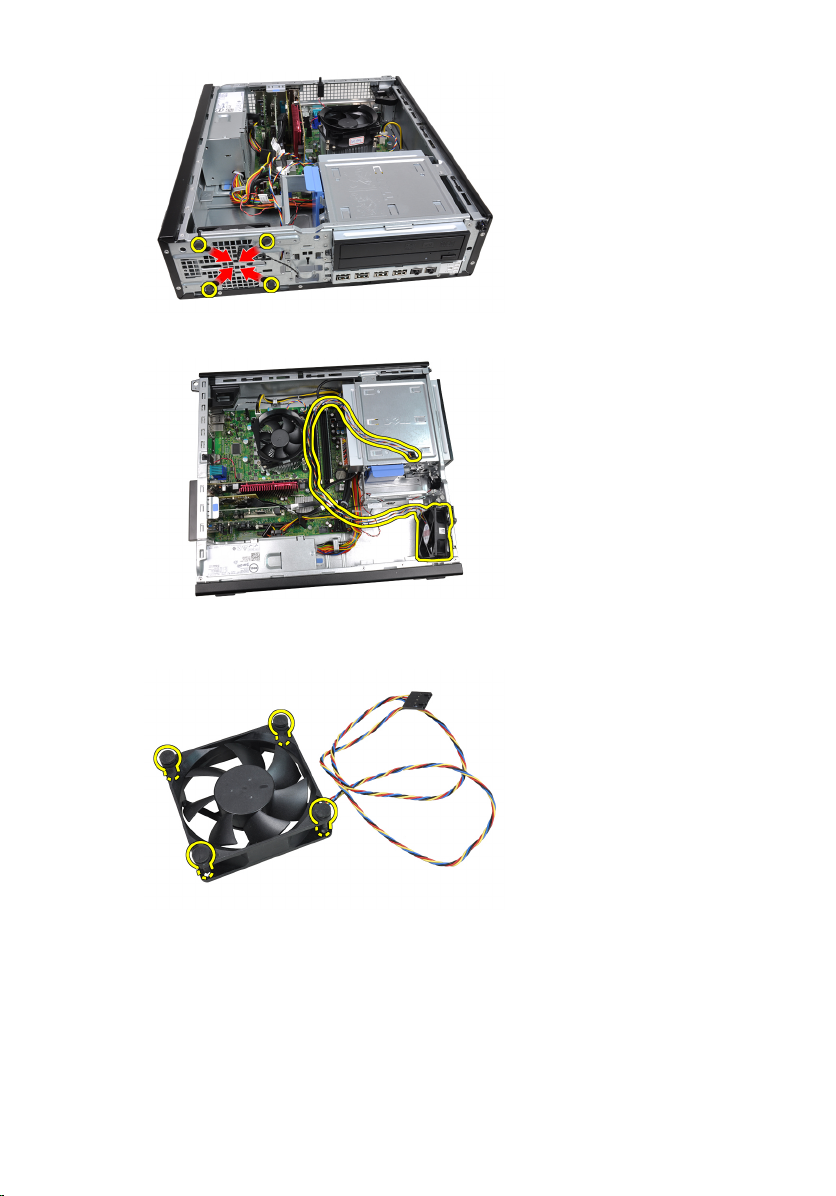

Entfernen des Systemlüfters...........................................................................................41

Einbauen des Systemlüfters............................................................................................42

Kapitel 15: Eingabe/Ausgabe-Feld............................................................45

Entfernen der Eingabe/Ausgabe-Leiste..........................................................................45

Einbauen der Eingabe/Ausgabe-Leiste...........................................................................46

Kapitel 16: Netzteil.......................................................................................47

Entfernen des Netzteils...................................................................................................47

Einbauen des Netzteils....................................................................................................49

Kapitel 17: Systemplatine...........................................................................51

Entfernen der Systemplatine...........................................................................................51

Einbauen der Systemplatine...........................................................................................53

Kapitel 18: Netzteil (Power Supply Unit, PSU) am

Temperatursensor.......................................................................................55

Entfernen des Netzteil-Temperatursensors....................................................................55

Einbauen des Netzteil-Temperatursensors.....................................................................56

Kapitel 19: System-Setup...........................................................................57

System-Setup..................................................................................................................57

Startmenü........................................................................................................................57

Startmenü-Erweiterungen...............................................................................................57

Tastenkombinationen zeitlich abstimmen.......................................................................58

Signaltoncodes und Fehlermeldungen............................................................................59

Navigation.......................................................................................................................59

Optionen des System-Setup............................................................................................60

Kapitel 20: Beheben von Störungen.........................................................71

Diagnose-LEDs................................................................................................................71

Signaltoncodes................................................................................................................79

Fehlermeldungen.............................................................................................................82

Kapitel 21: Technische Daten....................................................................93

Technische Daten...........................................................................................................93

Kapitel 22: Kontaktaufnahme mit Dell....................................................101

Kontaktaufnahme mit Dell.............................................................................................101

Arbeiten am Computer

Vor der Arbeit an Komponenten im Innern des Computers

Die folgenden Sicherheitshinweise schützen den Computer vor möglichen Schäden und dienen der persönlichen Sicherheit des Benutzers. Wenn nicht anders angegeben, ist bei jedem in diesem Dokument beschriebenen Vorgang darauf zu achten, dass die folgenden Bedingungen erfüllt sind:

• Sie haben die im Lieferumfang des Computers enthaltenen Sicherheitshinweise gelesen.

• Eine Komponente kann ersetzt oder, wenn sie separat erworben wurde, installiert werden, indem der Entfernungsvorgang in umgekehrter Reihenfolge ausgeführt wird.

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/ regulatory_compliance.

VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich mit einem Erdungsarmband oder durch regelmäßiges Berühren einer nicht lackierten metallenen Oberfläche, beispielsweise eines Anschlusses auf der Rückseite des Computers.

VORSICHT: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um.. Berühren Sie keine Komponenten oder Kontakte auf der Karte. Halten Sie die Karte möglichst an ihren Kanten oder dem Montageblech. Fassen Sie Komponenten wie Prozessoren grundsätzlich an den Kanten und niemals an den Kontaktstiften an.

VORSICHT: Ziehen Sie beim Trennen eines Kabels vom Computer nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Einige Kabel haben Stecker mit Sicherungsklammern. Wenn Sie ein solches Kabel abziehen, drücken Sie vor dem Herausziehen des Steckers die Sicherungsklammern nach innen. Ziehen Sie beim Trennen von Steckverbindungen die Anschlüsse immer gerade heraus, damit Sie keine Anschlussstifte verbiegen. Richten Sie vor dem Herstellen von Steckverbindungen die Anschlüsse stets korrekt aus.

ANMERKUNG: Die Farbe Ihres Computers und bestimmter Komponenten kann von den in diesem Dokument gezeigten Farben abweichen.

Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen.

1. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit

die Computerabdeckung nicht zerkratzt wird.

2. Schalten Sie den Computer aus (siehe Ausschalten des Computers).

VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab.

3. Trennen Sie alle Netzwerkkabel vom Computer.

4. Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom

Stromnetz.

5. Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom

Netz trennen, um die Systemplatine zu erden.

6. Entfernen Sie die Abdeckung.

VORSICHT: Bevor Sie Komponenten im Inneren des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Berühren Sie während der Arbeiten regelmäßig eine unlackierte Metalloberfläche, um statische Aufladungen abzuleiten, die zur Beschädigung interner Komponenten führen können.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:

• Kleiner Schlitzschraubenzieher

• Kreuzschlitzschraubenzieher

• Kleiner Plastikstift

• Datenträger mit Programm zur Flash-BIOS-Aktualisierung

Ausschalten des Computers

VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten.

1. Fahren Sie das Betriebssystem herunter:

• Unter Windows 7:

Klicken Sie auf Start

• In Windows Vista:

Klicken Sie auf Start Startmenü (siehe Abbildung unten), und klicken Sie anschließend auf Herunterfahren.

• In Windows XP: Klicken Sie auf Start → Computer ausschalten → Ausschalten .

Nachdem das Betriebssystem heruntergefahren wurde, schaltet sich der Computer automatisch aus.

2. Stellen Sie sicher, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte nicht automatisch beim Herunterfahren des Betriebssystems ausgeschaltet wurden, halten Sie den Betriebsschalter 6 Sekunden lang gedrückt.

und dann auf Herunterfahren.

und dann auf den Pfeil unten rechts im

Nach der Arbeit an Komponenten im Innern des Computers

Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten.

1. Bringen Sie die Abdeckung wieder an.

VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und danach mit dem Computer.

2. Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an.

3. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an.

4. Schalten Sie den Computer ein.

5. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.

Abdeckung

Entfernen der Abdeckung

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Ziehen Sie die Abdeckungsfreigabevorrichtung an der Computerseite hoch.

3. Heben Sie die Abdeckung in einem Winkel von 45 Grad an und entfernen Sie sie vom Computer.

Vor der Arbeit an Komponenten im

Einbauen der Abdeckung

1. Setzen Sie die Computerabdeckung auf das Gehäuse.

2. Drücken Sie die Computerabdeckung nach unten, bis sie einrastet.

3. Folgen Sie den Anweisungen unter

Inneren des Computers

Nach der Arbeit an Komponenten im

Frontverkleidung

Entfernen der Frontverkleidung

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Hebeln Sie die Halteklammern der Frontverkleidung vom Computer weg.

4. Drehen Sie die Verkleidung seitlich vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Verkleidung aus dem Gehäuse zu entfernen.

Abdeckung

Vor der Arbeit an Komponenten im

Einbauen der Frontverkleidung

1. Setzen Sie die Haken entlang der Unterkante der Frontverkleidung in die Steckplätze auf der Gehäusevorderseite.

2. Drehen Sie die Verkleidung in Richtung Computer, um die vier Halteklammern der Frontverkleidung einrasten zu lassen.

3. Bauen Sie die

4. Folgen Sie den Anweisungen unter

Inneren des Computers

Abdeckung

ein.

Nach der Arbeit an Komponenten im

Karten

Entfernen der Erweiterungskarte

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Drehen Sie die Freigabelasche am Kartenrückhalteriegel nach unten.

4. Drücken Sie den Entriegelungshebel von der PCIe x16-Karte weg, um die Sicherungslasche von der Einbuchtung in der Karte zu lösen. Dann ziehen Sie die Karte vorsichtig nach oben und aus ihrem Anschluss und entfernen sie aus dem Computer.

Abdeckung

Vor der Arbeit an Komponenten im

5. Heben Sie die PCIe x1-Erweiterungskarte (falls vorhanden) hoch und aus Ihrem Anschluss und entfernen Sie sie aus dem Computer.

6. Heben Sie die PCI-Erweiterungskarte (falls vorhanden) hoch und aus Ihrem Anschluss und entfernen Sie sie aus dem Computer.

7. Heben Sie die PCIe x4-Erweiterungskarte (falls vorhanden) hoch und aus Ihrem Anschluss und entfernen Sie sie aus dem Computer.

Einbauen der Erweiterungskarte

1. Bauen Sie die PCIe x4-Karte in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet.

2. Bauen Sie die PCIe-Karte (gegebenenfalls) in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet.

3. Bauen Sie die PCIe x1-Karte (gegebenenfalls) in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet.

4. Bauen Sie die PCIe x16-Karte (gegebenenfalls) in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet.

5. Bauen Sie die

6. Folgen Sie den Anweisungen unter

Inneren des Computers

Abdeckung

ein.

Nach der Arbeit an Komponenten im

Optisches Laufwerk

Entfernen des optischen Laufwerks

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Entfernen Sie die

4. Trennen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite des optischen Laufwerks.

5. Schieben Sie den Riegel des optischen Laufwerks herauf und drücken Sie das optische Laufwerk von der Rückseite in Richtung Vorderseite des Computers.

Abdeckung Frontverkleidung

Vor der Arbeit an Komponenten im

Einbauen des optischen Laufwerks

1. Schieben Sie den Riegel des optischen Laufwerks herunter und drücken Sie das optische Laufwerk von der Vorderseite in Richtung Rückseite des Computers.

2. Schließen Sie das Datenkabel und das Stromversorgungskabel an das optische Laufwerk an.

3. Bringen Sie die

4. Bauen Sie die

5. Folgen Sie den Anweisungen unter

Inneren des Computers

Frontverkleidung

Abdeckung

ein.

an.

Nach der Arbeit an Komponenten im

Festplattenlaufwerk

Entfernen des Festplattenlaufwerks

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Trennen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite des Festplattenlaufwerks.

4. Drücken Sie die Festplattenlaufwerkhalterung in Richtung der Festplatte und heben Sie sie an.

Abdeckung

Vor der Arbeit an Komponenten im

5. Biegen Sie die Festplattenlaufwerkhalterung und entfernen Sie das einzelne 3,5 Zoll-Festplattenlaufwerk oder zwei 2,5 ZollFestplattenlaufwerke aus der Halterung.

6. Drehen Sie die Festplattenlaufwerkhalterung um und lösen Sie die Schrauben, mit denen die 2,5 Zoll-Festplatte auf der Unterseite der Halterung befestigt ist.

7. Biegen Sie die Festplattenlaufwerkhalterung und nehmen Sie die zwei 2,5 Zoll-Festplattenlaufwerke aus der Halterung.

8. Lösen Sie die Schrauben, mit denen die 2,5 Zoll-Festplatte an der Oberseite der Festplattenlaufwerkhalterung befestigt ist.

9. Lösen Sie die Schrauben, mit denen die 2,5 Zoll-Festplatte an der Unterseite der Festplattenlaufwerkhalterung befestigt ist.

Einbauen der Festplatte

1. Ziehen Sie die Schrauben fest, mit denen die Festplattenlaufwerkhalterung am/an den 2,5-Zoll-Festplattenlaufwerk(en) befestigt wird.

2. Biegen Sie die Festplattenlaufwerkhalterung und setzen Sie das einzelne 3,5 Zoll-Festplattenlaufwerk oder die zwei 2,5 Zoll-Festplattenlaufwerke in die Halterung hinein.

3. Drücken Sie die Festplattenlaufwerkhalterung in Richtung der Festplatte und setzen Sie sie in das Gehäuse ein.

4. Schließen Sie das Datenkabel und das Stromversorgungskabel an der Rückseite der Festplatte(n) an.

5. Bauen Sie die

6. Folgen Sie den Anweisungen unter

Abdeckung

Inneren des Computers

ein.

Nach der Arbeit an Komponenten im

Speicher

Entfernen des Speichers

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Lösen Sie die Speichermodul-Halteklammern an jeder Seite des Speichermoduls.

4. Heben Sie die Speichermodule aus den Anschlüssen auf der Systemplatine.

Abdeckung

Vor der Arbeit an Komponenten im

Einbauen des Speichers

1. Setzen Sie die Speichermodule in die Anschlüsse auf der Systemplatine. Bauen Sie das Speichermodul in der Reihenfolge A1 > B1 > A2 > B2 ein.

2. Drücken Sie die Speichermodule herunter, bis die Halteklammern zurückspringen, um die Module zu befestigen.

3. Bauen Sie die

4. Folgen Sie den Anweisungen unter

Inneren des Computers

Abdeckung

ein.

Nach der Arbeit an Komponenten im

Gehäuseeingriffschalter

Entfernen des Gehäuseeingriffschalters

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Trennen Sie das Kabel des Eingriffschalters von der Systemplatine.

4. Schieben Sie den Eingriffschalter im Gehäuse nach unten und entfernen Sie ihn von der Systemplatine.

Abdeckung

Vor der Arbeit an Komponenten im

Einbauen des Gehäuseeingriffschalters

1. Setzen Sie den Eingriffschalter an der Rückseite des Gehäuses ein und schieben Sie ihn im Gehäuse nach oben, um ihn zu fixieren.

2. Schließen Sie das Kabel des Eingriffschalters an der Systemplatine an.

3. Bauen Sie die

4. Folgen Sie den Anweisungen unter

Inneren des Computers

Abdeckung

ein.

Nach der Arbeit an Komponenten im

Lautsprecher

Entfernen des Lautsprechers

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Trennen Sie das Lautsprecherkabel von der Systemplatine.

4. Lösen Sie das Lautsprecherkabel aus der Gehäuseklammer.

Abdeckung

Vor der Arbeit an Komponenten im

5. Drücken Sie die Sicherungslasche des Lautsprechers herunter und schieben Sie den Lautsprecher nach oben, um ihn zu entfernen.

Einbauen des Lautsprechers

1. Drücken Sie auf die Sicherungslasche und schieben Sie den Lautsprecher herunter, um ihn zu befestigen.

2. Führen Sie das Lautsprecherkabel in die Klammer am Gehäuse.

3. Schließen Sie das Lautsprecherkabel an die Systemplatine an.

4. Bauen Sie die

5. Folgen Sie den Anweisungen unter

Inneren des Computers

Abdeckung

ein.

Nach der Arbeit an Komponenten im

Kühlkörper und Prozessor

Entfernen des Kühlkörpers und des Prozessors

ANMERKUNG: Der Chipsatz auf Ihrer Systemplatine hat eventuell keinen Kühlkörper, und die Systemplatine kann anders als hier abgebildet aussehen.

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Ziehen Sie das Kabel für die Kühlkörperbaugruppe von der Systemplatine ab.

4. Lösen Sie die unverlierbaren Schrauben in der Reihenfolge 1, 2, 3 und 4.

Abdeckung

Vor der Arbeit an Komponenten im

5. Heben Sie die Kühlkörperbaugruppe an und entfernen Sie sie vom Computer. Legen Sie die Baugruppe mit nach unten gerichtetem Lüfter und nach oben weisender Wärmeleitpaste hin.

6. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach außen, um ihn von dem Rückhaltehaken zu lösen, der ihn sichert.

7. Heben Sie die Prozessorabdeckung an.

8. Heben Sie den Prozessor an, um ihn vom Sockel zu entfernen und legen Sie ihn in eine antistatische Verpackung.

Einbauen des Kühlkörpers und des Prozessors

1. Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher.

2. Schließen Sie die Prozessorabdeckung.

3. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn mit dem Rückhaltehaken zu sichern.

4. Setzen Sie die Kühlkörperbaugruppe in das Gehäuse ein.

5. Ziehen Sie die unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen.

6. Schließen Sie das Kabel der Kühlkörperbaugruppe an die Systemplatine an.

7. Bauen Sie die

8. Folgen Sie den Anweisungen unter

Inneren des Computers

Abdeckung

ein.

Nach der Arbeit an Komponenten im

Knopfzellenbatterie

Entfernen der Knopfzellenbatterie

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Drücken Sie die Knopfzellenbatterie nach innen, damit die Batterie aus dem Sockel springen kann.

4. Nehmen Sie die Knopfzellenbatterie aus dem Computer.

Abdeckung

Vor der Arbeit an Komponenten im

Einsetzen der Knopfzellenbatterie

1. Setzen Sie die Knopfzellenbatterie in den entsprechenden Sockel auf der Systemplatine ein.

2. Drücken Sie die Knopfzellenbatterie herunter, bis sie sicher befestigt ist.

3. Bauen Sie die

4. Folgen Sie den Anweisungen unter

Inneren des Computers

Abdeckung

ein.

Nach der Arbeit an Komponenten im

Betriebsschalterkabel

Entfernen des Betriebsschalterkabels

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Entfernen Sie die

4. Trennen Sie das Betriebsschalterkabel von der Systemplatine.

5. Hebeln Sie das Betriebsschalterkabel los.

Abdeckung Frontverkleidung

Vor der Arbeit an Komponenten im

6. Schieben Sie das Betriebsschalterkabel durch die Vorderseite aus dem Computer heraus.

Einbauen des Betriebsschalterkabels

1. Schieben Sie das Betriebsschalterkabel durch die Vorderseite des Computers.

2. Befestigen Sie das Betriebsschalterkabel am Gehäuse.

3. Schließen Sie das Betriebsschalterkabel an die Systemplatine an.

4. Bringen Sie die

5. Bauen Sie die

6. Folgen Sie den Anweisungen unter

Inneren des Computers

Frontverkleidung

Abdeckung

ein.

an.

Nach der Arbeit an Komponenten im

Vorderer Temperatursensor

Entfernen des vorderen Temperatursensors

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Entfernen Sie die

4. Trennen Sie das Kabel des Temperatursensors von der Systemplatine.

5. Lösen Sie das Kabel des Temperatursensors aus den Gehäuseklammern.

Abdeckung Frontverkleidung

Vor der Arbeit an Komponenten im

6. Lösen Sie das Kabel des Temperatursensors aus der Gehäuseklammer.

7. Hebeln Sie den Temperatursensor von der Gehäusevorderseite weg und entfernen Sie ihn.

Einbauen des vorderen Temperatursensors

1. Befestigen Sie den Temperatursensor an der Gehäusevorderseite.

2. Führen Sie das Kabel des Temperatursensors durch die Klammern am Gehäuse.

3. Schließen Sie das Kabel des Temperatursensors an die Systemplatine an.

4. Bringen Sie die

5. Bauen Sie die

6. Folgen Sie den Anweisungen unter

Inneren des Computers

Frontverkleidung

Abdeckung

ein.

an.

Nach der Arbeit an Komponenten im

Systemlüfter

Entfernen des Systemlüfters

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Entfernen Sie die

4. Trennen Sie das Systemlüfterkabel von der Systemplatine.

5. Lösen Sie das Kabel des Systemlüfters aus den Gehäuseklammern.

Abdeckung Frontverkleidung

Vor der Arbeit an Komponenten im

6. Schieben Sie die vier Gummiösen nach innen und durch die Schlitze auf der Computervorderseite.

7. Heben Sie den Systemlüfter aus dem Computer und entfernen Sie ihn.

8. Hebeln Sie die vier Befestigungsschrauben hinauf und entfernen Sie sie vom Systemlüfter.

Einbauen des Systemlüfters

1. Setzen Sie den Systemlüfter in das Gehäuse ein.

2. Schieben Sie die vier Gummiösen durch das Gehäuse und schieben Sie sie entlang der Aussparungen nach außen, um sie zu befestigen.

3. Führen Sie das Kabel des Systemlüfters durch die Klammern am Gehäuse.

4. Schließen Sie das Systemlüfterkabel an die Systemplatine an.

5. Bringen Sie die

6. Bauen Sie die

7. Folgen Sie den Anweisungen unter

Inneren des Computers

Frontverkleidung

Abdeckung

ein.

an.

Nach der Arbeit an Komponenten im

Eingabe/Ausgabe-Feld

Entfernen der Eingabe/Ausgabe-Leiste

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Entfernen Sie die

4. Trennen Sie die Eingabe/Ausgabe-Leiste oder das FlyWire-Kabel von der Systemplatine.

5. Entfernen Sie die Schraube, mit der die Eingabe/Ausgabe-Leiste am Gehäuse befestigt ist.

Abdeckung Frontverkleidung

Vor der Arbeit an Komponenten im

6. Schieben Sie die Eingabe/Ausgabe-Leiste zur Entfernung aus dem Gehäuse auf die rechte Seite des Systems.

7. Entfernen Sie die Eingabe/Ausgabe-Leiste.

Einbauen der Eingabe/Ausgabe-Leiste

1. Setzen Sie die Eingabe/Ausgabe-Leiste in den Steckplatz auf der Vorderseite des Gehäuses.

2. Schieben Sie die Eingabe/Ausgabe-Leiste am Gehäuse auf die linke Seite des Computers, um es zu befestigen.

3. Ziehen Sie die Schraube fest, um die Eingabe/Ausgabe-Leiste am Gehäuse zu befestigen.

4. Schließen Sie die Eingabe/Ausgabe-Leiste oder das FlyWire-Kabel an die Systemplatine an.

5. Bringen Sie die

6. Bauen Sie die

7. Folgen Sie den Anweisungen unter

Inneren des Computers

Frontverkleidung

Abdeckung

ein.

an.

Nach der Arbeit an Komponenten im

Netzteil

Entfernen des Netzteils

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Entfernen Sie den

4. Trennen Sie das 4-polige Stromversorgungskabel von der Systemplatine.

5. Lösen Sie das 4-polige Stromversorgungskabel aus den Gehäuseklammern.

Abdeckung

Netzteil-Temperatursensor

Vor der Arbeit an Komponenten im

6. Trennen Sie das 24-polige Stromversorgungskabel von der Systemplatine.

7. Lösen Sie das 24-polige Stromversorgungskabel aus der Gehäuseklammer.

8. Entfernen Sie die Schrauben, mit denen das Netzteil an der Rückseite des Computers befestigt ist.

9. Drücken Sie auf die blaue Freigabelasche neben dem Netzteil und schieben Sie das Netzteil in Richtung der Computervorderseite.

10. Heben Sie das Netzteil aus dem Computer heraus.

Einbauen des Netzteils

1. Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es zur Rückseite des Computers, um es zu befestigen.

2. Ziehen Sie die beiden Schrauben fest, um das Netzteil an der Rückseite des Computers zu befestigen.

3. Führen Sie das 24-polige Stromkabel in die Gehäuseklammer.

4. Schließen Sie das 24-adrige Stromversorgungskabel an die Systemplatine an.

5. Führen Sie das 4-polige Stromkabel in die Gehäuseklammern.

6. Schließen Sie das 4-polige Stromversorgungskabel an die Systemplatine an.

7. Bauen Sie den

8. Bauen Sie die

9. Folgen Sie den Anweisungen unter

Inneren des Computers

Netzteil-Temperatursensor

Abdeckung

ein.

Nach der Arbeit an Komponenten im

ein.

Systemplatine

Entfernen der Systemplatine

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Entfernen Sie die

4. Entfernen Sie die

5. Entfernen Sie die

6. Entfernen Sie den

7. Trennen Sie alle angeschlossenen Kabel von der Systemplatine.

8. Heben Sie die Verriegelung der Erweiterungskarte an und entfernen Sie sie, um Zugriff auf die Befestigungsschrauben der Systemplatine zu erhalten.

Abdeckung Frontverkleidung Festplatte Erweiterungskarten

Kühlkörper

Vor der Arbeit an Komponenten im

9. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist.

10. Schieben Sie die Systemplatine zur Vorderseite des Computers.

11. Entfernen Sie die Systemplatine aus dem Gehäuse.

Einbauen der Systemplatine

1. Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein.

2. Ziehen Sie die Schrauben fest, mit denen die Systemplatine am Gehäuse befestigt ist.

3. Schließen Sie die Verriegelung für den Erweiterungskartensteckplatz.

4. Schließen Sie die Kabel an die Systemplatine an.

5. Bauen Sie den

6. Setzen Sie die

7. Bauen Sie das

8. Bringen Sie die

9. Bauen Sie die

10. Folgen Sie den Anweisungen unter

Inneren des Computers

Kühlkörper

ein.

Erweiterungskarte

Festplattenlaufwerk

Frontverkleidung

Abdeckung

ein.

an.

Nach der Arbeit an Komponenten im

Netzteil (Power Supply Unit, PSU) am Temperatursensor

Entfernen des Netzteil-Temperatursensors

1. Folgen Sie den Anweisungen unter

Innern des Computers

2. Entfernen Sie die

3. Trennen Sie das Kabel des Temperatursensors von der Systemplatine.

4. Lösen Sie das Kabel des Temperatursensors aus der Gehäuseklammer.

Abdeckung

Vor der Arbeit an Komponenten im

5. Hebeln Sie den Temperatursensor vom Netzteil weg und entfernen Sie ihn vom Gehäuse.

Einbauen des Netzteil-Temperatursensors

1. Befestigen Sie den Temperatursensor am Netzteil.

2. Führen Sie das Kabel des Temperatursensors durch die Klammer am Gehäuse.

3. Schließen Sie das Kabel des Temperatursensors an die Systemplatine an.

4. Bauen Sie die

5. Folgen Sie den Anweisungen unter

Inneren des Computers

Abdeckung

ein.

Nach der Arbeit an Komponenten im

System-Setup

Dieser Computer bietet Ihnen die folgenden Optionen:

• Aufruf des System-Setups mit <F2>

• Einmaliger Zugriff auf das Startmenü durch Drücken von <F12>

Drücken Sie <F2>, um das System-Setup aufzurufen und Änderungen an den benutzerdefinierbaren Einstellungen vorzunehmen. Sollten Sie Schwierigkeiten mit dem Aufruf des System-Setups über die Taste haben, drücken Sie <F2>, wenn die Lichter der Tastatur zum ersten mal blinken.

Startmenü

Diese Funktion bietet Benutzern einen schnellen, praktischen Mechanismus, die durch das System-Setup festgelegte Startgerätreihenfolge zu umgehen und direkt von einem bestimmten Gerät aus zu starten (zum Beispiel: Diskettenlaufwerk, CD-ROM oder Festplatte).

Tastenkombination Funktion

<Strg><Alt><F8> Einmaliges Menü für Start und Diagnosedienstprogramm

<F12> Einmaliges Menü für Start und Diagnosedienstprogramm

Startmenü-Erweiterungen

Es gibt folgende Startmenü-Erweiterungen:

• Einfacherer Zugriff – Obwohl es auch noch die Tastenkombination

<Strg><ALT><F8> gibt, mit der das Menü aufgerufen werden kann, können Sie während des Systemstarts auch einfach auf <F12> drücken, um auf das Menü zuzugreifen.

• Benutzerführung — Sie können nicht nur ganz leicht auf das Menü

zugreifen, sondern werden außerdem auch auf dem BIOS Splash Screen

dazu aufgefordert, die Tastenkombination zu verwenden (siehe Abbildung unten). Die Tastenkombination ist nicht „versteckt“.

• Diagnoseoptionen – Das Startmenü enthält zwei Optionen für die Diagnose:

IDE Drive Diagnostics (90/90 Hard Drive Diagnostics) und Boot to the Utility Partition (In Dienstprogrammpartition starten). Der Vorteil hierbei ist, dass Sie sich die Tastenkombinationen <Strg><Alt><D> und <Strg><Alt><F10> nicht merken müssen (obwohl sie noch immer funktionieren).

ANMERKUNG: The BIOS enthält eine Option zum Deaktivieren entweder einer oder beider Tastenkombinations-Aufforderungen unter Submenü "System Security / Post Hotkeys" (Systemsicherheit / Einschalt-Selbsttest-Hotkeys).

Wenn Sie <F12> oder die Tastenkombination <Strg><Alt><F8> richtig eingeben, gibt der Computer Signaltöne aus. Durch die Tastenfolge wird das Boot Device Menu (Startgerätemenü) aufgerufen.

Da das Menü für den Einmalstart nur den aktuellen Start betrifft, besitzt es den zusätzlichen Vorteil, dass kein Techniker notwendig ist, um die Startreihenfolge des Kunden nach Abschluss der Fehlerbehebung wiederherzustellen.

Tastenkombinationen zeitlich abstimmen

Die Tastatur ist nicht das erste vom Setup initialisierte Gerät. Das hat zur Folge, dass Sie die Tastatur bei zu früher Eingabe der Tastenkombination aussperren. Falls das geschieht, erscheint eine Tastaturfehlermeldung auf dem Monitor und Sie können das System nicht mit <Strg><Alt><Del> neu starten.

Um dieses Szenario zu vermeiden, warten Sie bis die Tastatur initialisiert wurde, bevor Sie die Tastenkombination eingeben. Es gibt zwei Möglichkeiten festzustellen, dass dies geschehen ist:

• Die Lichter der Tastatur blinken.

• Die Eingabeaufforderung "F2=Setup" erscheint während des Startvorgangs

in der rechten oberen Ecke des Bildschirms.

Die zweite Methode eignet sich bei bereits aufgewärmten Monitor. Ist er nicht aufgewärmt, hat das System den geeigneten Zeitpunkt häufig bereits durchlaufen, bevor das Videosignal sichtbar ist. Wenn dies der Fall ist, greifen Sie auf die erste Methode zurück - die Lichter der Tastatur -, um festzustellen, ob die Tastatur initialisiert ist.

Signaltoncodes und Fehlermeldungen

Das OptiPlex BIOS kann Fehlermeldungen zusammen mit Signaltoncodes in klarem Englisch darstellen. Falls das BIOS feststellt, dass der vorherige Startvorgang nicht erfolgreich war, wird eine Fehlermeldung wie diese ausgegeben:

Previous attempts at booting this system have failed at checkpoint ______. For help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Frühere Versuche, das System zu starten, sind bei Prüfpunkt ______. fehlgeschlagen. Wenn Sie beim Lösen dieses Problems Hilfe brauchen, notieren Sie bitte diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell.

Navigation

Sie können im Computersetup mit Tastatur oder Maus navigieren. Mit den folgenden Tastenkombinationen können Sie durch die BIOS-

Bildschirme navigieren:

Aktion Tastenkombination

Feld ein- oder ausblenden <Eingabetaste>, Nach-links- oder Nach-

rechts-Pfeil oder +/–

Alle Felder ein- oder ausblenden < >

BIOS beenden <Esc> — Zurück zum Setup, Speichern/

Beenden, Ablehnen/Beenden

Aktion Tastenkombination

Einstellung ändern Pfeil-nach-links- oder Pfeil-nach-rechts-

Taste

Zu änderndes Feld auswählen <Eingabe>

Änderung abbrechen <Esc>

Standard wiederherstellen <Alt><F> oder Menüoption Load Defaults

(Standards laden)

Optionen des System-Setup

ANMERKUNG: Je nach Computer und installierten Geräten werden die Elemente in diesem Abschnitt möglicherweise gar nicht oder anders als aufgeführt angezeigt.

General (Allgemein)

Systeminformationen Zeigt die folgenden Informationen an:

• System Information (Systeminformationen): Angezeigt werden BIOS Version, Service Tag, Asset Tag, Ownership Date, Manufacture Date und der Express Service Code (BIOS-Version, Service-Tag-Nummer, Systemkennnummer, Besitzdatum, Herstellungsdatum und der ExpressServicecode.

• Memory Information (Speicherinformation): Angezeigt werden Memory Installed, Memory Available, Memory Speed, Memory Channels Mode, Memory Technology, DIMM 1 Size, DIMM 2 Size, DIMM 3 Size und DIMM 4 Size (Installierter Speicher, Verfügbarer Speicher, Speichergeschwindigkeit, Speicherkanalmodus, Speichertechnologie, DIMM-1-Größe, DIMM-2-Größe, DIMM-3-Größe und DIMM-4-Größe).

• Processor Information (Prozessorinformationen): Angezeigt werden Processor Type, Core Count, Processor ID, Current Clock Speed, Minimum Clock Speed, Maximum Clock Speed, Processor L2 Cache, Processor L3 Cache, HT Capable und 64-Bit Technology (Prozessortyp, Kern-Anzahl, Prozessor-ID, Aktuelle Taktrate, Minimale Taktrate, Maximale Taktrate, Prozessor-L2-Cache, Prozessor-L3Cache, HT-Fähigkeit und 64-Bit-Technologie.

• PCI Information (PCI Informationen): Angezeigt werden SLOT1, SLOT2, SLOT3, SLOT4 (Steckplatz1, Steckplatz2, Steckplatz3, Steckplatz4

• Device Information (Geräteinformationen): Angezeigt werden SATA-0, SATA-1, SATA-2, SATA-3 und LOM MAC Address (LOM MAC-Adresse).

General (Allgemein)

Boot Sequence (Startreihenfolge)

Date/Time (Datum/ Uhrzeit)

System Configuration (Systemkonfiguration)

Integrated NIC (Integrierter NIC)

Ermöglicht Ihnen die Festlegung der Reihenfolge, in der der Computer das Betriebssystem auf den in der Liste angegebenen Geräten zu finden versucht.

• USB Storage Device (USB-Speichergerät)

• CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk)

• Onboard NIC (Integrierter NIC)

Ermöglicht Ihnen die Einstellung von Datum und Uhrzeit. Änderungen an Systemdatum und -zeit werden sofort wirksam.

Ermöglicht es Ihnen, die integrierte Netzwerkkarte zu aktivieren oder zu deaktivieren. Sie können folgende Einstellungen für die integrierte NIC festlegen:

• Disabled (Deaktiviert)

• Enabled (Aktiviert, Standardeinstellung)

• Enabled (Aktiviert) mit PXE

• Enabled w/ImgageServer (Mit ImageServer aktiviert)

ANMERKUNG: Je nach Computer und installierten Geräten werden die Elemente in diesem Abschnitt möglicherweise gar nicht oder anders als aufgeführt angezeigt.

Serial Port (Serielle Schnittstelle)

SATA Operation (SATA-Betrieb)

Ermöglicht es Ihnen, die Einstellungen der seriellen Schnittstelle festzulegen. Sie können folgende Einstellungen für die serielle Schnittstelle festlegen:

• Disabled (Deaktiviert)

• Automatisch

• COM1

• COM2

• COM3

• COM4

ANMERKUNG: Das Betriebssystem weist möglicherweise Ressourcen zu, obwohl diese Einstellung deaktiviert ist.

Ermöglicht die Konfiguration des Betriebsmodus der integrierten Festplatten-Controller.

System Configuration (Systemkonfiguration)

• Disabled (Deaktiviert) = Die SATA-Controller werden ausgeblendet

• ATA = SATA ist für ATA-Modus konfiguriert

Laufwerke Bietet Ihnen die Möglichkeit, die verschiedenen integrierten

Laufwerke zu aktivieren oder zu deaktivieren:

• SATA-0

• SATA-1

• SATA 2

• SATA 3

Smart Reporting (Intelligente Berichte)

USB Configuration USB-Konfiguration

Miscellaneous Devices (Verschiedene Geräte)

Sicherheit

Administrative Password (Administratives Kennwort)

System Password (Systemkennwort)

Dieses Feld steuert, ob Festplattenlaufwerkfehler für integrierte Laufwerke während des Systemstarts gemeldet werden. Diese Option ist standardmäßig deaktiviert.

Ermöglicht die Aktivierung oder Deaktivierung des integrierten USB-Controllers für:

• Boot Support (Startunterstützung)

• Rear Dual USB Ports (Rückseitige USB-Anschlüsse/ Zweierblock)

• Front USB Ports (Vordere USB-Anschlüsse)

• Rear Quad USB Ports (Rückseitige USB-Anschlüsse/ Viererblock)

Ermöglicht die Aktivierung oder Deaktivierung des WiFi-Funks.

Ermöglicht die Einschränkung des Zugangs zum System-SetupProgramm. Diese Option ist standardmäßig nicht aktiviert.

Zeigt den aktuellen Status des Systemkennwortschutzes an und ermöglicht die Zuweisung und Überprüfung eines neuen Systemkennworts.

Diese Option ist standardmäßig nicht aktiviert.

Sicherheit

Internal HDD-0 Password (Internes Festplattenkennwort)

Zeigt den aktuellen Status ds Kennworts für das interne Festplattenlaufwerk (HDD) des Systems an.

Diese Option ist standardmäßig nicht aktiviert

Strong Password (Sicheres Kennwort)

Password Configuration (Kennwortkonfigurati on)

Password Bypass (Kennwortumgehung )

Password Changes (Kennwortänderunge n)

Diese Option ermöglicht das Aktivieren oder Deaktivieren von sicheren Kennwörtern für das System.

Ermöglicht die Steuerung der minimalen und maximalen Anzahl von Zeichen für das administrative Kennwort und das Systemkennwort.

Mit dieser Option können Sie das Systemkennwort (Startkennwort) und die Eingabeaufforderungen für das Festplattenkennwort während eines Systemneustarts umgehen.

• Deaktiviert — Bei eingestellten Kennwörtern immer zur Eingabe des System- und Festplattenkennworts auffordern. Diese Option ist standardmäßig deaktiviert.

• Reboot Bypass (Neustartumgehung) — Aufforderungen zur Kennworteingabe bei Neustart (Warmstart) umgehen.

ANMERKUNG: Das System fordert bei Einschalten (Kaltstart) immer zur Eingabe des System- und internen Festplattenkennworts auf. Darüber hinaus fordert das System immer zur Kennworteingabe für jede vorhandene Medienschacht-Festplattte auf.

Diese Option ermöglicht das Festlegen, ob Änderungen an den System- und Festplattenkennwörtern erlaubt sein sollen, wenn ein Administrator-Kennwort festgelegt ist.

Allow Non-Admin Password Changes (Admin-fremde Kennwortänderungen erlauben) – Diese Option ist standardmäßig aktiviert.

Computrace Mit diesem Feld können Sie die BIOS-Modulschnittstelle des

optionalen Computrace-Services von Absolute Software aktivieren oder deaktivieren. Aktiviert oder deaktiviert den optionalen Computrace-Anlagenverwaltungsdienst.

• Deactivate (Deaktivieren) – Diese Option ist standardmäßig deaktiviert.

• Disable (Deaktivieren)

• Activate (Aktivieren)

Sicherheit

Chassis Intrusion (Gehäuseeingriff)

CPU XD Support (CPU XDUnterstützung)

OROMTastaturzugang

Bietet Ihnen die Möglichkeit, die Gehäuseeingriffsfunktion zu steuern. Sie können für diese Option folgende Werte festlegen:

• Enable (Aktivieren)

• Disable (Deaktivieren)

• On-Silent (Stumm aktiviert) – Standardmäßig aktiviert, wenn ein Gehäuseeingriff festgestellt wird.

Ermöglicht das Aktivieren oder Deaktivieren des Execute Disable-Modus für den Prozessor. Diese Option ist standardmäßig aktiviert.

Diese Option legt fest, ob Benutzer auf die Option ROMKonfigurationsbildschirme während des Starts mithilfe von Hotkeys zugreifen können. Diese Einstellungen können insbesondere den Zugang zu Intel RAID (STRG+I) oder Intel Management Engine BIOS Extension (STRG+P/F12) verhindern.

• Enable (Aktivieren) – Benutzer können die Bildschirme zur OROM-Konfiguration über den Hotkey erreichen.

• One-Time Enable (Einmaliges Aktivieren) – Benutzer können die Bildschirme zur OROM-Konfiguration nur bei nächstem Start über die Hotkeys erreichen. Nach dem nächsten Start kehrt die Einstellung wieder zu ‚deaktiviert‘ zurück.

• Disable (Deaktiviert) – Benutzer können die Bildschirme zur OROM-Konfiguration nicht über den Hotkey erreichen.

Diese Option ist standardmäßig auf Aktivieren eingestellt.

Admin Setup Lockout (Sperrung des Admin-Setups)

Performance (Leistung)

Multi Core Support (Multi CoreUnterstützung)

Intel SpeedStep Ermöglicht das Aktivieren oder Deaktivieren des Intel

Ermöglicht die Aktivierung oder Deaktivierung der Zugriffsoption auf das Setup, wenn ein Administratorkennwort festgelegt ist. Diese Option ist standardmäßig nicht aktiviert.

Gibt an, ob für den Prozessor ein Kern oder alle Kerne aktiviert sind. Diese Option ist standardmäßig aktiviert.

SpeedStep-Modus für den Prozessor. Diese Option ist standardmäßig deaktiviert.

Performance (Leistung)

C States Control (CState-Steuerung)

Hyper-Thread Control

Energieverwaltung

AC Recovery (Wiederherstellung nach Stromausfall)

Auto On Time (Uhrzeit für automatisches Einschalten)

Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen Prozessor-Ruhezustände. Diese Option ist standardmäßig deaktiviert.

Ermöglicht das Aktivieren oder Deaktivieren der HyperThreading-Technologie. Diese Option ist standardmäßig aktiviert.

Legt fest, wie das System nach einem Stromausfall reagiert, wenn es anschließend wieder mit Strom versorgt wird. Sie können folgende Einstellungen für die Netzstromwiederherstellung festlegen:

• Power Off (Ausschalten)

• Power On (Einschalten)

• Last State (Letzter Zustand)

Diese Option ist standardmäßig auf Power Off (Ausschalten) gesetzt.

Legt den Zeitpunkt fest, zu dem der Computer automatisch eingeschaltet wird. Die Uhrzeit verwendet das Standard-12Stundenformat (Stunden:Minuten:Sekunden). Sie können die Einschaltzeit ändern, indem Sie die gewünschten Werte in die Felder für Zeit und AM/PM (vor/nach 12:00 mittags) eingeben.

Deep SleepSteuerung

ANMERKUNG: Diese Funktion ist nicht wirksam, wenn der Computer über eine Steckerleiste oder einen Überspannungsschutzschalter ausgeschaltet wird oder wenn .Auto Power deaktiviert ist.

Ermöglicht die Festlegung der Steuerung, wenn Deep Sleep aktiviert ist.

• Disabled (Deaktiviert)

• Nur in S5 aktiviert

• Nur in S5 und S4 aktiviert

Diese Option ist standardmäßig deaktiviert.

Energieverwaltung

Fan Control Override (Außerkraftsetzung der Lüftersteuerung)

Wake On LAN (Bei LAN-Signal reaktivieren)

POST Behavior (Verhalten beim Einschalt-Selbsttest)

NumLock LED (NumLock-LED)

Keyboard Errors (Tastaturfehler)

Steuert die Geschwindigkeit des Systemlüfters. Diese Option ist standardmäßig deaktiviert.

ANMERKUNG: Wenn aktiviert, läuft der Lüfter auf Höchstgeschwindigkeit.

Mit dieser Option kann der Computer über ein spezielles LANSignal aus dem Aus-Zustand hochgefahren werden. Diese Funktion wird nur bei einem Computer wirksam, der an eine Netzstromversorgung angeschlossen ist.

• Deaktiviert (Deaktiviert) – Das System darf nicht hochgefahren werden, wenn es ein Reaktivierungssignal von einem LAN oder WLAN empfängt.

• LAN Only (Nur LAN) – Das System kann durch spezielle LAN-Signale hochgefahren werden.

Diese Option ist standardmäßig deaktiviert.

Ermöglicht das Aktivieren oder Deaktivieren der NumLockFunktion, wenn der Computer hochfährt. Diese Option ist standardmäßig aktiviert.

Ermöglicht das Aktivieren oder Deaktivieren der Tastaturfehlermeldung, wenn der Computer hochfährt. Diese Option ist standardmäßig aktiviert.

POST Hotkeys (POST-Hotkeys)

Fast Boot (Schneller Systemstart)

Diese Option ermöglicht es Ihnen, die Funktionstasten festzulegen, die beim Starten des Computers auf dem Bildschirm angezeigt werden.

Enable F12 = Boot menu („F12 = Startmenü“ aktivieren; standardmäßig aktiviert)

Diese Option kann den Startvorgang durch Umgehung einiger Kompatibilitätsschritte beschleunigen:

• Minimal – Das System startet schnell, es sei denn, das BIOS wurde aktualisiert, Speicher geändert oder der letzte POST (Einschalt-Selbsttest) wurde nicht fertig gestellt.

• Thorough (Gründlich) – Das System lässt während des Startvorgangs keine Schritte aus.

POST Behavior (Verhalten beim Einschalt-Selbsttest)

• Auto – Ermöglicht es dem Betriebssystem, diese Einstellung zu steuern (funktioniert nur, wenn das Betriebssystem Simple Boot Flag unterstützt).

Diese Option ist standardmäßig auf Thorough (Gründlich) eingestellt.

Unterstützung der Virtualisierung

Virtualization (Virtualisierung)

VT for Direct I/O (VT für direkte E/A)

Maintenance (Wartung)

Service Tag (Service-TagNummer)

Asset Tag (Systemkennnummer )

SERR Messages (SERR-Meldungen)

Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel® VirtualizationTechnologie nutzen kann. Enable Intel® Virtualization Technology (Intel® Virtualization-Technologie aktivieren) – Diese Option ist standardmäßig deaktiviert.

Aktiviert oder deaktiviert die Nutzung der von Intel® VT für direkte E/A bereitgestellten zusätzlichen Hardware-Funktionen durch den VMM (Virtual Machine Monitor). Enable Intel Virtualization Technology for Direct I/O (Intel® VirtualizationTechnologie für direkte E/A aktivieren) – Diese Option ist standardmäßig deaktiviert.

Zeigt die Service-Tag-Nummer des Computers an.

Ermöglicht das Erstellen einer Systemkennnummer, wenn diese noch nicht festgelegt wurde. Diese Option ist standardmäßig nicht aktiviert.

Steuert die SERR-Meldungsfunktion. Diese Option ist standardmäßig nicht aktiviert. Manche Grafikkarten erfordern, dass die SERR-Meldungsfunktion deaktiviert ist.

Image Server (Image-Server)

Lookup Method (Suchmethode)

Legt fest, wie der ImageServer die Serveradresse ermittelt

• Static IP (Statische IP)

• DNS (Standardmäßig aktiviert)

Image Server (Image-Server)

ANMERKUNG: Dieses Feld ist nur relevant, wenn „Integrated NIC“ (Integrierter NIC) in der Gruppe „System Configuration“ (Systemkonfiguration) auf „Enable with ImageServer“ (Aktivieren mit ImageServer) festgelegt ist.

ImageServer IP (ImageServer-IP)

ImageServer Port (ImageServer-Port)

Client DHCP (ClientIP)

Legt die primäre statische IP-Adresse des ImageServers fest, mit dem die Client-Software kommuniziert. Die Standard-IPAdresse ist 255.255.255.255.

Legt die IP-Schnittstelle des ImageServers fest, mit dem die Client-Software kommuniziert. Die Standard-IP-Schnittstelle ist

06910.

Legt fest, wie der Client die IP-Adresse bezieht.

• Static IP (Statische IP)

• DNS (Standardmäßig aktiviert)

Client IP (ClientDHCP)

Legt die statische IP-Adresse des Clients fest. Die Standard-IPAdresse ist 255.255.255.255.

Image Server (Image-Server)

Client-Subnetzmaske Gibt die Subnetzmaske des Clients an. Die Standardeinstellung

ist 255.255.255.255.

Client Gateway (Client-Gateway)

License Status (Lizenzstatus)

System Logs (Systemprotokolle)

BIOS Events (BIOSEreignisse)

Gibt die Gateway-IP-Adresse des Clients an. Die Standardeinstellung ist 255.255.255.255.

Zeigt den aktuellen Lizenzstatus an.

Zeigt das Ereignisprotokoll des Systems an und stellt folgende Einstellungsmöglichkeiten bereit:

• Protokoll löschen

• Mark all Entries (Alle Einträge markieren)

Beheben von Störungen

Diagnose-LEDs

ANMERKUNG: Die Diagnose-LEDs dienen ausschließlich dazu, den Fortschritt bei der POST-Routine anzuzeigen. Diese LEDs zeigen nicht das Problem an, das zum Stoppen der POST-Routine geführt hat.

Die Diagnose-LEDs befinden sich an der Vorderseite des Gehäuses neben dem Betriebsschalter. Diese Diagnose-LEDs sind nur während der POST-Routine aktiv und sichtbar. Sobald das Betriebssystem mit dem Laden beginnt, gehen die LEDs aus und sind nicht mehr sichtbar. Das System beinhaltet nun Prä-POST-LEDs und POST-LEDs. Dies soll dazu beitragen, ein mögliches Problem mit dem System einfacher und präziser zu identifizieren.

ANMERKUNG: Die Diagnoseanzeigen blinken, wenn der Netzschalter gelb leuchtet oder „Aus“ ist und blinken nicht, wenn der Netzschalter blau leuchtet. Eine andere Bedeutung gibt es nicht.

Muster der Diagnoseanzeige

LED

Betriebsschalter

Problembeschreibung Der Computer ist ausgeschaltet oder wird nicht mit Strom

versorgt.

Schritte zur Fehlerbehebung

• Schließen Sie das Stromkabel wieder am Netzanschluss an der Rückseite des Computers und an der Stromsteckdose an.

• Entfernen Sie Steckerleisten und Verlängerungskabel sowie Überspannungsschutzvorrichtungen, um festzustellen, ob sich der Computer einschalten lässt.

• Stellen Sie sicher, dass die verwendeten Steckerleisten mit einer Stromsteckdose verbunden und eingeschaltet sind.

• Stellen Sie sicher, dass an der Steckdose Spannung anliegt, indem Sie probeweise ein anderes Gerät anschließen, beispielsweise eine Lampe.

• Vergewissern Sie sich, dass das Stromkabel und das Kabel der Frontblende fest mit der Systemplatine verbunden sind.

LED

Betriebsschalter

Problembeschreibung Ein möglicher Systemplatinenfehler ist aufgetreten.

Schritte zur Fehlerbehebung

LED

Betriebsschalter

Problembeschreibung Möglicher Fehler bei der Systemplatine, dem Netzteil oder

Schritte zur Fehlerbehebung

Trennen Sie den Computer vom Stromnetz. Warten Sie eine Minute, bis die Restspannung des Computers völlig entladen ist. Schließen Sie den Computer an eine funktionierende Steckdose an und drücken Sie den Betriebsschalter.

einem Peripheriegerät.

• Schalten Sie den Computer aus, lassen den Computer aber an die Stromversorgung angeschlossen. Drücken Sie den StromTestschalter an der Rückseite des Netzteils und

halten Sie ihn gedrückt. Wenn die LED neben dem Schalter aufleuchtet, betrifft das Problem möglicherweise Ihre Systemplatine.

• Leuchtet die LED neben dem Schalter nicht auf, trennen Sie alle Verbindungen der internen und externen Peripheriegeräte, drücken Sie den StromTestschalter und halten ihn gedrückt. Wenn er aufleuchtet, liegt eventuell ein Problem mit einem Peripheriegerät vor.

• Wenn die LED immer noch nicht aufleuchtet, entfernen Sie die PSU-Verbindungen von der Systemplatine, drücken und halten Sie dann den Strom-Testschalter gedrückt. Wenn sie aufleuchtet, liegt möglicherweise ein Problem mit der Systemplatine vor.

• Wenn die LED immer noch nicht aufleuchtet, haben Sie ein Problem mit dem Netzteil.

LED

Betriebsschalter

Problembeschreibung Die Speichermodule werden erkannt, es ist jedoch ein

Fehler bei der Stromversorgung des Speichers aufgetreten.

Schritte zur Fehlerbehebung

• Wenn zwei oder mehr Speichermodule installiert sind, entfernen Sie die Module und installieren Sie ein Modul erneut. Starten Sie anschließend den Computer neu. Wenn der Computer normal startet, installieren Sie weitere Speichermodule (jeweils eines bei jedem Test), bis Sie ein fehlerhaftes Modul gefunden oder alle Module ohne Fehler installiert haben. Wenn nur ein Speichermodul installiert ist, versuchen Sie es an einen anderen DIMM-Anschluss und schalten Sie den Computer erneut ein.

• Installieren Sie nach Möglichkeit Arbeitsspeicher desselben Typs in Ihrem Computer, von dem Sie wissen, dass er funktioniert.

LED

Betriebsschalter

Problembeschreibung Möglicherweise fehlt das BIOS oder es ist beschädigt.

Schritte zur Fehlerbehebung Die Computerhardware funktioniert normal, aber

möglicherweise fehlt das BIOS oder es ist beschädigt.

LED

Betriebsschalter

Problembeschreibung Ein möglicher Systemplatinenfehler ist aufgetreten.

Schritte zur Fehlerbehebung

LED

Betriebsschalter

Problembeschreibung Stromversorgungsanschluss nicht korrekt installiert.

Schritte zur Fehlerbehebung Schließen Sie den 2x2-Netzanschluss Stromkabel wieder

LED

Entfernen Sie alle Peripheriegeräte-Karten von den PCIund PCI-E-Steckplätzen und schalten Sie den Computer erneut ein. Wenn der Computer startet, setzen Sie eine Peripheriegeräte-Karte nach der anderen ein, bis Sie die defekte Karte gefunden haben.

am Netzteil an.

Betriebsschalter

Problembeschreibung Möglicher Fehler bei Peripheriegeräte-Karte oder

Systemplatine.

Schritte zur Fehlerbehebung

LED

Betriebsschalter

Problembeschreibung Ein möglicher Systemplatinenfehler ist aufgetreten.

Schritte zur Fehlerbehebung

• Trennen Sie alle internen und externen Peripheriegeräte-Karten und schalten Sie den Computer erneut ein. Wenn der Computer startet, setzen Sie eine Peripheriegeräte-Karte nach der anderen ein, bis Sie die defekte Karte gefunden haben.

• Falls das Problem weiterhin besteht, ist die Systemplatine fehlerhaft.

LED

Betriebsschalter

Problembeschreibung Möglicher Fehler bei der Knopfzellenbatterie.

Schritte zur Fehlerbehebung Entfernen Sie die Knopfzellenbatterie für eine Minute,

setzen Sie die Batterie wieder ein und starten Sie neu.

LED

Betriebsschalter

Problembeschreibung Möglicherweise ist ein Fehler im Prozessor aufgetreten.

Schritte zur Fehlerbehebung Setzen Sie den Prozessor wieder ein.

LED

Betriebsschalter

Problembeschreibung Speichermodule werden erfasst; es ist jedoch ein

Speicherfehler aufgetreten.

Schritte zur Fehlerbehebung

• Installieren Sie nach Möglichkeit funktionsfähige Speichermodule eines einheitlichen Typs in Ihrem Computer.

LED

Betriebsschalter

Problembeschreibung Möglicherweise ist ein Fehler beim Festplattenlaufwerk

aufgetreten.

Schritte zur Fehlerbehebung Schließen Sie alle Stromversorgungs- und Datenkabel

neu an.

LED

Betriebsschalter

Problembeschreibung Möglicherweise ist ein USB-Fehler aufgetreten.

Schritte zur Fehlerbehebung Installieren Sie alle USB-Geräte neu und überprüfen Sie

alle Kabelverbindungen.

LED

Betriebsschalter

Problembeschreibung Es wurden keine Speichermodule erkannt.

Schritte zur Fehlerbehebung

LED

Betriebsschalter

• Installieren Sie nach Möglichkeit funktionsfähige Speichermodule eines einheitlichen Typs in Ihrem Computer.

Problembeschreibung Speichermodule werden erkannt, es ist jedoch ein

Speicherkonfigurations- oder Kompatibilitätsfehler aufgetreten.

Schritte zur Fehlerbehebung

• Stellen Sie sicher, dass keine besonderen Anforderungen hinsichtlich der Anordnung der Speichermodule/-anschlüsse bestehen.

• Stellen Sie sicher, dass der verwendete Speicher vom Computer unterstützt wird.

LED

Betriebsschalter

Problembeschreibung Möglicher Erweiterungskartenfehler.

Schritte zur Fehlerbehebung

• Stellen Sie fest, ob ein Konflikt vorliegt, indem Sie eine Erweiterungskarte entfernen (nicht die Grafikkarte) und danach den Computer neu starten.

• Wenn das Problem weiterhin besteht, setzen Sie die entfernte Karte wieder ein. Entfernen Sie dann eine andere Karte und starten Sie den Computer neu.

• Wiederholen Sie diesen Vorgang mit jeder installierten Erweiterungskarte. Wenn sich der Computer normal starten lässt, die zuletzt aus dem Computer entfernte Karte auf RessourcenKonflikte überprüfen.

LED

Betriebsschalter

Problembeschreibung Ein möglicher Ressourcen- und/oder Hardwarefehler ist bei

der Systemplatine aufgetreten.

Schritte zur Fehlerbehebung

• Löschen Sie den CMOS.

• Falls das Problem weiterhin besteht, ist die Systemplatine/Systemplatinenkomponente fehlerhaft.

LED

Betriebsschalter

Problembeschreibung Es ist ein anderer Fehler aufgetreten.

Schritte zur Fehlerbehebung

• Stellen Sie sicher, dass die Anzeige / der Monitor mit einer separaten Grafikkarte verbunden ist.

• Stellen Sie sicher, dass alle Kabel der Festplatten und des optischen Laufwerks ordnungsgemäß an die Systemplatine angeschlossen sind.

• Wenn eine Fehlermeldung auf dem Bildschirm ein Problem mit einem Gerät (Festplattenlaufwerk) anzeigt, überprüfen Sie das Gerät, um sich zu vergewissern, dass es ordnungsgemäß funktioniert.

• Wenn das Betriebssystem versucht, von einem Gerät zu starten (optisches Laufwerk), überprüfen Sie im System-Setup, ob die Startreihenfolge für die auf dem Computer installierten Geräte richtig ist.

Signaltoncodes

Während des Startvorgangs kann der Computer eine Reihe von Signaltönen abgeben, wenn auf der Anzeige keine Fehlermeldungen oder Probleme angezeigt werden können. Anhand dieser Reihe von Signaltönen, die auch als Signaltoncode bezeichnet werden, lassen sich verschieden Probleme

identifizieren. Zwischen jedem Signalton sind 300 ms und zwischen jeder Signaltönserie 3 s Pause. Jeder Ton dauert 300 ms. Nach jedem Signal und jeder Signaltonserie sollte das BIOS feststellen, ob der Benutzer den Startschalter betätigt. Wenn ja, springt das BIOS aus der Schleife und führt einen normalen Abschaltvorgang und Stromversorgung durch.

Code 1-1-2

Ursache Registerfehler im Mikroprozessor

Code 1-1-3

Ursache NVRAM

Code 1-1-4

Ursache ROM-BIOS-Prüfsummenfehler

Code 1-2-1

Ursache Programmierbare Intervallzeitgeber

Code 1-2-2

Ursache DMA-Initialisierungsfehler

Code 1-2-3

Ursache Lese-/Schreibfehler des DMA-Seitenregisters

Code 1-3-1 bis 2-4-4

Ursache DIMMs werden nicht ordnungsgemäß erkannt oder verwendet

Code 3-1-1

Ursache Fehler des Slave-DMA-Registers

Code 3-1-2

Ursache Fehler des Master-DMA-Registers

Code 3-1-3

Ursache Fehler des Master-Interruptmaskenregisters

Code 3-1-4

Ursache Fehler beim Slave-Interrupt-Mask-Register

Code 3-2-2

Ursache Fehler beim Laden des Interrupt-Vektors

Code 3-2-4

Ursache Fehler beim Testen des Tastatur-Controllers

Code 3-3-1

Ursache NVRAM-Stromverlust

Code 3-3-2

Ursache NVRAM-Konfiguration

Code 3-3-4

Ursache Fehler beim Video-Speichertest

Code 3-4-1

Ursache Fehler bei der Bildschirminitialisierung

Code 3-4-2

Ursache Fehler bei der Bildschirmneuzeichnung

Code 3-4-3

Ursache Fehler bei der Suche nach dem Video-ROM

Code 4-2-1

Ursache Kein Zeitsignal

Code 4-2-2

Ursache Shutdown failure (Fehler beim Herunterfahren)

Code 4-2-3

Ursache Gate A20-Fehler

Code 4-2-4

Ursache Unexpected interrupt in protected mode (Unerwarteter Interrupt im

geschützten Modus)

Code 4-3-1

Ursache Speicherfehler oberhalb der Adresse 0FFFFh

Code 4-3-3

Ursache Fehler des Zeitgeber-Chipzählers 2

Code 4-3-4

Ursache Time-of-day clock stopped (Tagesuhr angehalten)

Code 4-4-1

Ursache Fehler beim Testen der seriellen oder parallelen Schnittstelle

Code 4-4-2

Ursache Fehler beim Dekomprimieren des Codes im Shadow-RAM

Code 4-4-3

Ursache Fehler beim Testen des mathematischen Coprozessors

Code 4-4-4

Ursache Cache-Speichertest ist fehlgeschlagen

Fehlermeldungen

Address mark not found (Adressmarkierung wurde nicht gefunden)

Beschreibung Das BIOS hat einen fehlerhaften Festplattensektor gefunden oder

konnte einen bestimmten Festplattesektor nicht finden.

Alert! Previous attempts at booting this system have failed at checkpoint [nnnn]. For help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Alarm! Frühere Versuche, das System zu starten, sind bei Prüfpunkt [nnnn] fehlgeschlagen. Falls Sie Hilfe bei der Lösung dieses Problems benötigen, notieren Sie sich diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell.

Beschreibung Der Computer konnte die Startroutine in drei aufeinander folgenden

Versuchen aufgrund desselben Fehlers nicht abschließen. Wenden Sie sich unter Angabe des Prüfpunkt-Codes (nnnn) an einen DellMitarbeiter

Alert! Security override Jumper is installed (Alarm! Sicherheitsaußerkraftsetzungs-Jumper nicht installiert).

Beschreibung Der Jumper MFG_MODE wurde gesetzt und die AMT-

Verwaltungsfunktionen sind deaktiviert, bis er entfernt wird.

Attachment failed to respond (Angeschlossenes Gerät reagiert nicht)

Beschreibung Der Diskettenlaufwerk- oder Festplattencontroller kann keine Daten an

das zugewiesene Laufwerk senden.

Bad command or file name (Ungültiger Befehl oder Dateiname)

Beschreibung Überprüfen Sie die Schreibweise des Befehls, die Position der

Leerstellen und den angegebenen Zugriffspfad.

Bad error-correction code (ECC) on disk read

Beschreibung Der Diskettenlaufwerk- oder Festplattencontroller einen nicht

korrigierbaren Lesefehler festgestellt.

Controller has failed (Der Controller hat versagt)

Beschreibung Die Festplatte oder der zugewiesene Controller ist beschädigt.

Data error (Datenfehler)

Beschreibung Die Daten auf dem Disketten- oder Festplattenlaufwerk können nicht

gelesen werden. Führen Sie unter dem Betriebssystem Windows das Dienstprogramm chkdsk aus, um die Dateistruktur des Disketten- oder Festplattenlaufwerks zu prüfen. Führen Sie unter jedem anderen Betriebssystem das jeweilige Dienstprogramm aus.

Decreasing available memory (Verfügbarer Speicher nimmt ab).

Beschreibung Ein oder mehrere Speichermodul(e) sind unter Umständen beschädigt

oder falsch eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig.

Diskette drive 0 seek failure (Suchfehler des Diskettenlaufwerks 0)

Beschreibung Möglicherweise hat sich ein Kabel gelöst oder die Informationen der

Computerkonfiguration stimmen nicht mit der Hardwarekonfiguration überein.

Diskette read failure (Fehler beim Lesen der Diskette)

Beschreibung Die Diskette ist möglicherweise defekt, oder ein Kabel hat sich gelöst.

Wenn die Laufwerkszugriffsanzeige aufleuchtet, versuchen Sie es mit einer anderen Diskette.

Diskette subsystem reset failed - (Disketten Untersystemrücksetzung fehlgeschlagen)

Beschreibung Der Diskettenlaufwerkscontroller ist möglicherweise defekt.

Gate A20-Fehler

Beschreibung Ein oder mehrere Speichermodul(e) sind unter Umständen beschädigt

oder falsch eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig.

General failure (Allgemeiner Fehler)

Beschreibung Das Betriebssystem kann den Befehl nicht ausführen. In Anschluss an

diese Meldung werden meist spezifische Informationen angezeigt, beispielsweise: Printer out of paper (Druckerpapier fehlt). Beheben Sie das Problem durch Ausführung geeigneter Maßnahmen.

Hard-disk drive configuration error (Fehler bei der Festplattenkonfiguration)

Beschreibung Die Festplatte konnte nicht initialisiert werden.

Hard-disk drive controller failure (Fehler beim Festplattencontroller)

Beschreibung Die Festplatte konnte nicht initialisiert werden.

Hard-disk drive failure (Festplattenlaufwerkfehler)

Beschreibung Die Festplatte konnte nicht initialisiert werden.

Hard-disk drive read failure (Fehler beim Lesen des Festplattenlaufwerks)

Beschreibung Die Festplatte konnte nicht initialisiert werden.

Invalid configuration information - please run SETUP program (Ungültige Konfigurationsdaten - bitte SETUP-Programm aufrufen)

Beschreibung Die Systemkonfigurationsdaten stimmen nicht mit der

Hardwarekonfiguration überein.

Ungültige Speicherkonfiguration, bitte DIMM1 bestücken

Beschreibung DIMM1-Steckplatz erkennt kein Speichermodul. Das Modul sollte neu

eingesetzt oder eingebaut werden.

Keyboard failure (Tastaturfehler)

Beschreibung Möglicherweise hat sich ein Kabel oder Anschluss gelöst, oder der

Tastatur- oder Tastatur/Maus-Controller ist fehlerhaft.

Memory address line failure at address, read value expecting value (Speicheradressleitungsfehler bei (Adresse), Ist-Wert, SollWert)

Beschreibung Ein Speichermodul ist unter Umständen beschädigt oder falsch

eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig.

Memory allocation error (Fehler bei der Speicherbelegung)

Beschreibung Das gerade gestartete Programm steht in Konflikt mit dem

Betriebssystem, einem anderen Anwendungsprogramm oder einem Dienstprogramm.

Memory data line failure at address, read value expecting value (Speicherdatenleitungsfehler bei (Adresse), Ist-Wert, Soll-Wert)

Beschreibung Ein Speichermodul ist unter Umständen beschädigt oder falsch

eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig.

Memory double word logic failure at address, read value expecting value (Speicher-Doppelwortfehler bei (Adresse), IstWert, Soll-Wert)

Beschreibung Ein Speichermodul ist unter Umständen beschädigt oder falsch

eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig.

Memory odd/even logic failure at address, read value expecting value (Speicherbinärlogikfehler bei (Adresse), Ist-Wert Soll-Wert)

Beschreibung Ein Speichermodul ist unter Umständen beschädigt oder falsch

eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig

Memory write/read failure at address, read value expecting value (Speicherschreib-/-lesefehler bei (Adresse), Ist- Wert Soll-Wert

Beschreibung Ein Speichermodul ist unter Umständen beschädigt oder falsch

eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig.

Memory size in CMOS invalid Memory size in CMOS invalid (Speichergröße in CMOS ungültig)

Beschreibung Die in den Systemkonfigurationsdaten verzeichnete Speichergröße

stimmt nicht mit dem im Computer installierten Speicher überein.

Memory tests terminated by keystroke (Speichertests durch Tastendruck beendet)

Beschreibung Ein Tastendruck hat den Speichertest unterbrochen.

No boot device available (Kein Startgerät verfügbar)

Beschreibung Der Computer kann das Disketten- oder Festplattenlaufwerk nicht

finden.

No boot sector on hard-disk drive (Auf dem Festplattenlaufwerk befindet sich kein Startsektor)

Beschreibung Das Systemkonfigurationsdaten im System-Setup sind eventuell falsch.

No timer tick interrupt (Kein periodischer Interrupt)

Beschreibung Möglicherweise ist ein Chip auf der Systemplatine defekt.

Non-system disk or disk error (Keine Systemdiskette oder Diskettenfehler)

Beschreibung Auf Diskette in Laufwerk A ist kein startfähiges Betriebssystem

installiert. Ersetzten Sie entweder die Diskette durch eine mit startfähigem Betriebssystem oder nehmen Sie die Diskette aus Laufwerk A und starten Sie den Computer neu.

Not a boot diskette (Keine Startdiskette)

Beschreibung Das Betriebssystem versucht von einer Diskette ohne startfähiges

Betriebssystem zu starten. Legen Sie eine startfähige Diskette ein.

Plug-and-Play-Configuration Error (Plug-und-PlayKonfigurationsfehler)

Beschreibung Der Computer hat während des Versuchs, eine oder mehrere Karten zu

konfigurieren, ein Problem ermittelt.

Read fault (Lesefehler)

Beschreibung Das Betriebssystem kann die Daten auf dem Disketten- oder

Festplattenlaufwerk nicht lesen, der Computer konnte einen bestimmten Sektor auf dem Datenträger nicht ermitteln, oder der angeforderte Sektor ist defekt.

Requested sector not found (Gesuchter Sektor nicht gefunden)

Beschreibung Das Betriebssystem kann die Daten auf dem Disketten- oder

Festplattenlaufwerk nicht lesen, der Computer konnte einen bestimmten Sektor auf dem Datenträger nicht ermitteln, oder der angeforderte Sektor ist defekt.

Reset failed (Rückstellung fehlgeschlagen)

Beschreibung Das Zurücksetzen des Datenträgers ist nicht möglich.

Sector not found (Sektor nicht gefunden)

Beschreibung Das Betriebssystem kann einen Sektor auf der Diskette oder Festplatte

nicht finden.

Seek error (Positionierungsfehler)

Beschreibung Das Betriebssystem kann eine bestimmte Spur auf der Diskette oder

Festplatte nicht finden.

Shutdown failure (Fehler beim Herunterfahren)

Beschreibung Möglicherweise ist ein Chip auf der Systemplatine defekt.

Time-of-day clock stopped (Tagesuhr angehalten)

Beschreibung Die Batterie ist möglicherweise erschöpft.

Time-of-day not set-please run the System Setup program (Uhrzeit nicht definiert; System-Setup-Programm aufrufen)

Beschreibung Die Uhrzeit- bzw. Datumsangaben, die im System-Setup-Programm

gespeichert sind, stimmen nicht mit der Computeruhr überein.

Timer chip counter 2 failed (Zähler 2 des Zeitgeberchips ausgefallen)

Beschreibung Möglicherweise ist ein Chip auf der Systemplatine defekt.

Unexpected interrupt in protected mode (Unerwarteter Interrupt im geschützten Modus)

Beschreibung Der Tastatur-Controller ist möglicherweise defekt, oder ein

Speichermodul ist möglicherweise nicht richtig befestigt.

WARNUNG: Das Datenträger-Überwachungssystem (Disk Monitoring System) von Dell hat festgestellt, dass das Laufwerk [0/1] am [primären/sekundären] EIDE-Controller außerhalb der normalen Angaben betrieben wird. Es empfiehlt sich, alle Daten sofort zu sichern und das Festplattenlaufwerk zu ersetzen. Rufen Sie Ihren Support-Desk oder Dell an.

Beschreibung Während des Starts hat das Laufwerk ein mögliche Fehlerzustände

erkannt. Wenn der Computer den Startvorgang beendet, sichern Sie

sofort Ihre Daten und wechseln die Festplatte aus. (Installationsanweisungen finden Sie unter „Hinzufügen und Entfernen von Komponenten“ für Ihren Computertyp.) Wenn nicht sofort ein Ersatzlaufwerk zur Verfügung steht und das Laufwerk nicht das einzige startfähige Laufwerk ist, rufen Sie das System-Setup auf, und ändern Sie die entsprechende Laufwerkeinstellung auf None (Keines). Entfernen Sie anschließend das Laufwerk aus dem Computer.

Write fault (Schreibfehler)

Beschreibung Das Betriebssystem kann nicht auf die Diskette oder Festplatte

schreiben.

Write fault on selected drive (Schreibfehler auf ausgewähltem Laufwerk)

Beschreibung Das Betriebssystem kann nicht auf die Diskette oder Festplatte

schreiben.

x:\ is not accessible. The device is not ready (Auf x:\ kann nicht zugegriffen werden. Das Gerät ist nicht betriebsbereit):

Beschreibung Das Diskettenlaufwerk kann die Diskette nicht lesen. Legen Sie eine

Diskette in das Laufwerk ein und versuchen Sie es erneut.

Technische Daten

ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie

auf Start (oder Start in Windows XP) Hilfe und Support und wählen dann die Option zur Ansicht der Informationen über Ihren Computer aus.

Systeminformationen

System-Chipsatz Intel H61 Express-Chipsatz

DMA-Kanäle zwei 82C37 DMA-Controller mit sieben

unabhängig programmierbaren Kanälen

Interrupt-Ebenen Integrierte E/A APIC-Funktion mit 24

Interrupts

BIOS-Chip (NVRAM) 32 MB (4 MB)

Prozessor

Prozessortyp

Gesamt-Cache bis zu 8 MB Cache, je nach Prozessortyp

Speicher

Typ DDR3

Geschwindigkeit 1333 MHz

Anschlüsse Zwei DIMM-Steckplätze

Kapazität 1 GB, 2 GB und 4 GB

• Intel Core i3-Serie

• Intel Core i5-Serie

Speicher

Speicher (Minimum) 1 GB

Speicher (Maximum) 8 GB

Video

Grafiktyp:

Integriert Intel HD-Grafikkarte 2000

Separat

Videospeicher:

Integriert Bis zu 1,7 GB gemeinsamer

Separat bis zu 1 GB

Audio

Integriert Integrierter Conexant CX20641 HD-Audio-

Netzwerk

Integriert Integrierter Realtek RTL8111E Ethernet-

Erweiterungsbus

Bustyp PCI Express 2.0, SATA 2.0 und USB 2.0

Bustaktrate: PCI-Express:

• AMD Radeon HD 6350

• AMD Radeon HD 6450

Videospeicher (Microsoft Windows Vista und Windows 7)

Codec

Controller zur Kommunikation mit 10/100/1000 MB/s

• x1-Steckplatz, bidirektionale Geschwindigkeit – 1 GB/s

• x16-Steckplatz, bidirektionale Geschwindigkeit – 16 GB/s

SATA: 1,5 GBit/s und 3,0 GBit/s

Karten

PCI Express x1

Mini-Tower bis zu drei Full-Height-Karten

Desktop bis zu drei Low-Profile-Karten

Kompaktgehäuse bis zu einer Low-Profile-Karte

PCI-Express x16

Mini-Tower bis zu einer Full-Height-Karte

Desktop bis zu einer Low-Profile-Karte

Kompaktgehäuse bis zu einer Low-Profile-Karte

Laufwerke

Extern zugänglich (5,25-Zoll-Laufwerkschächte)

Mini-Tower zwei

Desktop einer

Kompaktgehäuse ein optischer Laufwerkschacht

Intern zugänglich:

3,5-Zoll-SATA-Laufwerkschächte

(Slim-Format)

Externe Anschlüsse

Audio:

Rückseite

Mini-Tower zwei

Desktop einer

Kompaktgehäuse einer

Mini-Tower/Desktop-PC Drei Anschlüsse für Line-out,

Line-in und Mikrofon

Kompaktgehäuse zwei Anschlüsse für Line-out und

Line-in/Mikrofon

Externe Anschlüsse

Frontblende zwei Anschlüsse für Mikrofon und

Kopfhörer

Netzwerkadapter ein RJ45-Anschluss

USB 2.0

Frontblende: 2

Rückseite: 6

Video 15-poliger VGA-Anschluss, 19-

poliger HDMI-Anschluss

ANMERKUNG: Verfügbare Videoanschlüsse können sich je nach ausgewählter Grafikkarte unterscheiden.

Systemplatinenanschlüsse

PCI Express x1-Datenbreite (maximal) – eine PCI Express-Lane

Mini-Tower, Desktop Drei 36-polige Anschlüsse

Kompaktgehäuse ein 36-poliger Anschluss

PCI Express x16-Datenbreite (maximal) – 16 PCI Express-Lanes

Mini Tower, Desktop und Kompaktgehäuse

Serielles ATA-Laufwerk

Mini-Tower/Desktop-PC Vier 7-polige Anschlüsse

Kompaktgehäuse zwei 7-polige Anschlüsse

PS2/COM-Anschluss Ein 24-poliger Anschluss

Speicher zwei 240-polige Anschlüsse

Systemlüfter

Mini-Tower, Desktop Zwei 3-polige Anschlüsse

Kompaktgehäuse ein 5-poliger Anschluss

Ein 164-poliger Anschluss

Systemplatinenanschlüsse

Elemente an der Frontblende ein 16-poliger, zwei 10-polige und ein 5-

poliger Anschlüsse

Prozessor ein 1155-poliger Anschluss

Prozessorlüfter

Mini-Tower, Desktop ein 4-poliger Anschluss

Kompaktgehäuse ein 5-poliger Anschluss

Jumper zum Löschen des Kennworts ein 3-poliger Anschluss

Jumper für Echtzeituhr-Reset ein 3-poliger Anschluss

Interner Lautsprecher ein 5-poliger Anschluss

Intruder-Anschluss ein 3-poliger Anschluss

Stromversorgungsanschluss ein 24-poliger und ein 4-poliger Anschluss

Steuerelemente und Anzeigen

Vorderseite des Computers:

Anzeigeleuchte des Betriebsschalters

Laufwerkaktivitätsanzeige Blaue Anzeige – Blau blinkend zeigt

Diagnoseanzeigen Vier Anzeigeleuchten befinden sich

Blaue Anzeige – Eine stetig blaue Anzeige leuchtet bei Normalbetrieb, blinkendes blaues Leuchten zeigt den Ruhemodus des Computers an.

Gelbe Anzeige – Eine stetig gelbe Anzeige zeigt bei einem nicht erfolgreich gestarteten Computer ein Problem mit der Systemplatine oder der Stromversorgung an. Eine blinkende gelbe Anzeige zeigt ein Problem mit der Systemplatine an.

an, dass der Computer Daten von der Festplatte liest oder Daten darauf schreibt.

an der Vorderseite des Computers.

Steuerelemente und Anzeigen

Rückseite des Computers:

Weitere Informationen über Diagnoseanzeigen finden Sie im Service-Handbuch unter support.dell.com/manuals.

Diagnoseanzeige der Stromversorgung

StromversorgungLeistung Maximale

Wärmeabgab e

Mini-Tower 265 W 1390 BTU/h 100 VAC - 240 VAC, 50 Hz - 60 Hz, 5,0 A

Grüne Anzeige – Das Netzteil ist eingeschaltet und funktioniert. Das Stromkabel muss mit dem Stromanschluss (auf der Rückseite des Computers) und der Steckdose verbunden sein.

ANMERKUNG: Sie können den Zustand der Stromversorgung durch Drücken der Prüftaste kontrollieren. Wenn sich die Netzspannung des Systems innerhalb der Nennwerte befindet, leuchtet die SelbstTest-LED auf. Wenn die LED nicht leuchtet, ist möglicherweise das Netzteil defekt. Während dieses Tests muss die Netzstromversorgung angeschlossen sein.

Spannung

Desktop 250 W 1312 BTU/h 100 VAC - 240 VAC, 50 Hz - 60 Hz, 4,4 A

Kompaktgehäuse240 W 1259 BTU/h 100 V AC - 240 V AC, 50 Hz - 60 Hz, 3,6 A;

Knopfzellenbat terie

3-V-Lithium-Knopfzelle (CR2032)

StromversorgungLeistung Maximale

Wärmeabgab e

ANMERKUNG: Die Wärmeabgabe wird anhand der Nennleistung der Stromversorgung bestimmt.

Spannung

Abmessungen und Gewicht

Mini-Tower 36,00 cm 17,50 cm 41,70 cm 8,87 kg

Desktop 36,00 cm 10,20 cm 41,00 cm 7,56 kg

Kompaktgehäuse29,00 cm 9,26 cm 31,20 cm 5,70 kg

Umgebungsbedingungen

Temperaturbereich:

Relative Luftfeuchtigkeit (max.):

Zulässige Erschütterung:

Zulässige Stoßeinwirkung:

Höhe Breite Tiefe Gewicht

Während des Betriebs 10 °C bis 35 °C

Bei Lagerung -40 °C bis 65 °C

Während des Betriebs 20 % bis 80 % (nicht-kondensierend)

Bei Lagerung 5 % bis 95 % (nicht-kondensierend)

Während des Betriebs 0,26 G Effektivbeschleunigung (GRMS)

Bei Lagerung 2,2 G Effektivbeschleunigung (GRMS)

Während des Betriebs 40 G

Bei Lagerung 105 g

100

Dell OptiPlex 390 Desktop User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Anmerkungen, Vorsichtshinweise und Warnungen

Inhaltsverzeichnis

Arbeiten am Computer

Vor der Arbeit an Komponenten im Innern des Computers

Empfohlene Werkzeuge

Ausschalten des Computers

Nach der Arbeit an Komponenten im Innern des Computers

Abdeckung

Entfernen der Abdeckung

Einbauen der Abdeckung

Frontverkleidung

Entfernen der Frontverkleidung

Einbauen der Frontverkleidung

Karten

Entfernen der Erweiterungskarte

Einbauen der Erweiterungskarte

Optisches Laufwerk

Entfernen des optischen Laufwerks

Einbauen des optischen Laufwerks

Festplattenlaufwerk

Entfernen des Festplattenlaufwerks

Einbauen der Festplatte

Speicher

Entfernen des Speichers

Einbauen des Speichers

Gehäuseeingriffschalter

Entfernen des Gehäuseeingriffschalters

Einbauen des Gehäuseeingriffschalters

Lautsprecher

Entfernen des Lautsprechers

Einbauen des Lautsprechers

Kühlkörper und Prozessor

Entfernen des Kühlkörpers und des Prozessors

Einbauen des Kühlkörpers und des Prozessors

Knopfzellenbatterie

Entfernen der Knopfzellenbatterie

Einsetzen der Knopfzellenbatterie

Betriebsschalterkabel

Entfernen des Betriebsschalterkabels

Einbauen des Betriebsschalterkabels

Vorderer Temperatursensor

Entfernen des vorderen Temperatursensors

Einbauen des vorderen Temperatursensors

Systemlüfter

Entfernen des Systemlüfters

Einbauen des Systemlüfters

Eingabe/Ausgabe-Feld

Entfernen der Eingabe/Ausgabe-Leiste

Einbauen der Eingabe/Ausgabe-Leiste

Netzteil

Entfernen des Netzteils

Einbauen des Netzteils

Systemplatine

Entfernen der Systemplatine

Einbauen der Systemplatine

Netzteil (Power Supply Unit, PSU) am Temperatursensor

Entfernen des Netzteil-Temperatursensors

Einbauen des Netzteil-Temperatursensors

System-Setup

System-Setup

Startmenü

Startmenü-Erweiterungen

Tastenkombinationen zeitlich abstimmen

Signaltoncodes und Fehlermeldungen

Navigation

Optionen des System-Setup

Beheben von Störungen

Diagnose-LEDs

Signaltoncodes

Fehlermeldungen

Technische Daten

Technische Daten
