Dell Inspiron 3793 User Guide

Inspiron 3793

Service-Handbuch

Vorschriftenmodell: P35E
Vorschriftentyp: P35E007

Hinweise, Vorsichtshinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser

einsetzen können.

VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und

zeigt, wie diese vermieden werden können.

WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden,

Verletzungen oder zum Tod führen kann.

© 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc.

oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

2019 - 08

Rev. A00

Inhaltsverzeichnis

1 Vor der Arbeit an Komponenten im Innern des Computers................................................................ 9

Bevor Sie beginnen................................................................................................................................................................9

2 Nach der Arbeit an Komponenten im Inneren des Computers.......................................................... 10

3 Sicherheitshinweise.....................................................................................................................11

Schutz vor elektrostatischer Entladung.............................................................................................................................11

ESD-Service-Kit .................................................................................................................................................................. 12

Transport empfindlicher Komponenten.............................................................................................................................13

4 Empfohlene Werkzeuge...............................................................................................................14

5 Schraubenliste........................................................................................................................... 15

6 Entfernen des optischen Laufwerks..............................................................................................17

Vorgehensweise................................................................................................................................................................... 17

7 Austauschen des optischen Laufwerks..........................................................................................19

Vorgehensweise................................................................................................................................................................... 19

8 Entfernen der Bodenabdeckung................................................................................................... 21

Voraussetzungen..................................................................................................................................................................21

Vorgehensweise................................................................................................................................................................... 21

9 Wiedereinbauen der Bodenabdeckung.......................................................................................... 23

Vorgehensweise...................................................................................................................................................................23

Voraussetzungen nach der Arbeit am Computer............................................................................................................24

10 Entfernen des Akkus................................................................................................................. 25

Vorsichtshinweise zu Lithium-Ionen-Akkus..................................................................................................................... 25

Voraussetzungen.................................................................................................................................................................25

Vorgehensweise.................................................................................................................................................................. 25

11 Wiedereinbauen des Akkus......................................................................................................... 27

Vorsichtshinweise zu Lithium-Ionen-Akkus......................................................................................................................27

Vorgehensweise...................................................................................................................................................................27

Voraussetzungen nach der Arbeit am Computer............................................................................................................28

12 Entfernen der Speichermodule...................................................................................................29

Voraussetzungen.................................................................................................................................................................29

Vorgehensweise.................................................................................................................................................................. 29

13 Wiedereinbauen der Speichermodule.......................................................................................... 30

Inhaltsverzeichnis 3

Vorgehensweise.................................................................................................................................................................. 30

Voraussetzungen nach der Arbeit am Computer............................................................................................................30

14 Entfernen der Wireless-Karte..................................................................................................... 31

Voraussetzungen..................................................................................................................................................................31

Vorgehensweise................................................................................................................................................................... 31

15 Wiedereinbauen der Wireless-Karte............................................................................................ 33

Vorgehensweise...................................................................................................................................................................33

Voraussetzungen nach der Arbeit am Computer............................................................................................................33

16 Entfernen der Anschlussplatine des optischen Laufwerks.............................................................34

Voraussetzungen.................................................................................................................................................................34

Vorgehensweise...................................................................................................................................................................34

17 Austauschen der Anschlussplatine des optischen Laufwerks.........................................................35

Vorgehensweise.................................................................................................................................................................. 35

Voraussetzungen nach der Arbeit am Computer............................................................................................................35

18 Entfernen der Knopfzellenbatterie..............................................................................................36

Voraussetzungen.................................................................................................................................................................36

Vorgehensweise.................................................................................................................................................................. 36

19 Wiedereinbauen der Knopfzellenbatterie..................................................................................... 37

Vorgehensweise...................................................................................................................................................................37

Voraussetzungen nach der Arbeit am Computer............................................................................................................37

20 Entfernen des Lüfters...............................................................................................................38

Voraussetzungen.................................................................................................................................................................38

Vorgehensweise...................................................................................................................................................................38

21 Wiedereinbauen des Lüfters.......................................................................................................40

Vorgehensweise.................................................................................................................................................................. 40

Voraussetzungen nach der Arbeit am Computer.............................................................................................................41

22 Entfernen des Solid-State-Laufwerks/Intel Optane-Speichers..................................................... 42

Voraussetzungen.................................................................................................................................................................42

Vorgehen beim Entfernen einer M.2-2230-Solid-State-Festplatte..............................................................................42

Vorgehen beim Entfernen des M.2-2280-Solid-State-Laufwerks / Intel Optane-Speichers................................... 43

23 Wiedereinbauen des Solid-State-Laufwerks/Intel Optane-Speichers............................................ 44

Vorgehen beim Wiedereinbauen einer M.2-2230-Solid-State-Festplatte................................................................... 44

Vorgehen beim Wiedereinbauen des M.2-2280-Solid-State-Laufwerks / Intel Optane-Speichers.........................45

Voraussetzungen nach der Arbeit am Computer............................................................................................................45

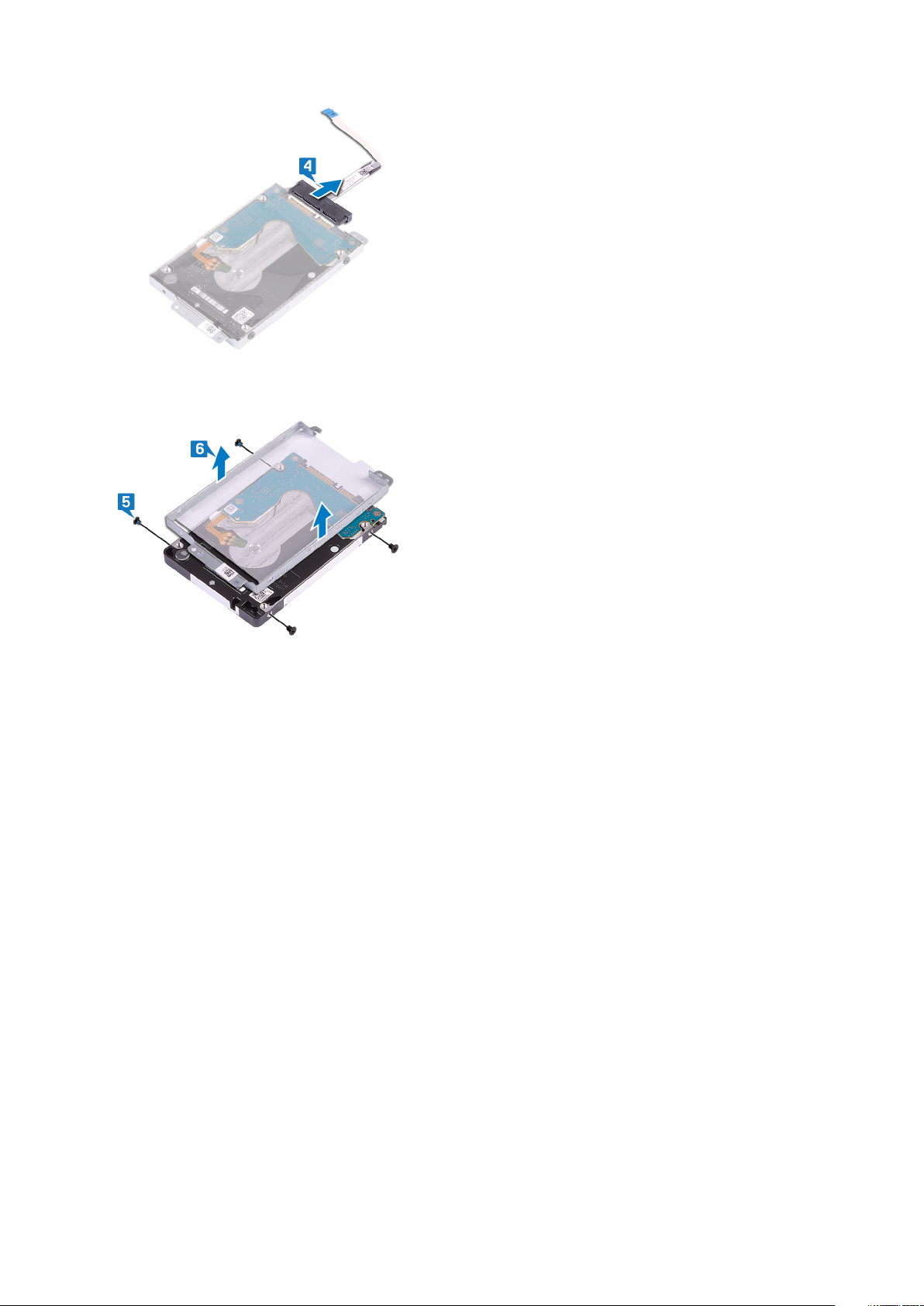

24 Entfernen des Festplattenlaufwerks...........................................................................................46

Voraussetzungen.................................................................................................................................................................46

Vorgehensweise.................................................................................................................................................................. 46

4

Inhaltsverzeichnis

25 Wiedereinbauen der Festplatte.................................................................................................. 48

Vorgehensweise...................................................................................................................................................................48

Voraussetzungen nach der Arbeit am Computer............................................................................................................49

26 Entfernen des Touchpads..........................................................................................................50

Voraussetzungen.................................................................................................................................................................50

Vorgehensweise.................................................................................................................................................................. 50

27 Austauschen des Touchpads......................................................................................................52

Vorgehensweise.................................................................................................................................................................. 52

Voraussetzungen nach der Arbeit am Computer............................................................................................................53

28 Entfernen der Lautsprecher...................................................................................................... 54

Voraussetzungen.................................................................................................................................................................54

Vorgehensweise.................................................................................................................................................................. 54

29 Wiedereinbauen der Lautsprecher..............................................................................................55

Vorgehensweise.................................................................................................................................................................. 55

Voraussetzungen nach der Arbeit am Computer............................................................................................................55

30 Entfernen des Kühlkörpers........................................................................................................56

Voraussetzungen.................................................................................................................................................................56

Vorgehensweise.................................................................................................................................................................. 56

31 Wiedereinbauen des Kühlkörpers................................................................................................ 57

Vorgehensweise...................................................................................................................................................................57

Voraussetzungen nach der Arbeit am Computer............................................................................................................57

32 Entfernen des Netzadapteranschlusses......................................................................................58

Entfernen der Bildschirmbaugruppe................................................................................................................................. 58

Voraussetzungen...........................................................................................................................................................58

Vorgehensweise.............................................................................................................................................................58

Vorgehensweise.................................................................................................................................................................. 60

33 Wiedereinbauen des Netzadapteranschlusses............................................................................. 62

Vorgehensweise.................................................................................................................................................................. 62

Wiedereinsetzen der Bildschirmbaugruppe......................................................................................................................62

Vorgehensweise.............................................................................................................................................................63

Voraussetzungen nach der Arbeit am Computer......................................................................................................64

34 Entfernen der Bildschirmbaugruppe...........................................................................................65

Voraussetzungen.................................................................................................................................................................65

Vorgehensweise.................................................................................................................................................................. 65

35 Wiedereinsetzen der Bildschirmbaugruppe................................................................................. 68

Vorgehensweise.................................................................................................................................................................. 68

Voraussetzungen nach der Arbeit am Computer............................................................................................................69

Inhaltsverzeichnis

5

36 Entfernen der E/A-Platine.........................................................................................................70

Voraussetzungen.................................................................................................................................................................70

Vorgehensweise...................................................................................................................................................................70

37 Wiedereinbauen der E/A-Platine.................................................................................................71

Vorgehensweise................................................................................................................................................................... 71

Voraussetzungen nach der Arbeit am Computer.............................................................................................................71

38 Entfernen der Betriebsschalterplatine........................................................................................ 72

Voraussetzungen.................................................................................................................................................................72

Vorgehensweise...................................................................................................................................................................72

39 Wiedereinsetzen der Betriebsschalterplatine.............................................................................. 74

Vorgehensweise...................................................................................................................................................................74

Voraussetzungen nach der Arbeit am Computer............................................................................................................75

40 Entfernen der Systemplatine..................................................................................................... 76

Voraussetzungen.................................................................................................................................................................76

Vorgehensweise...................................................................................................................................................................76

41 Wiedereinbauen der Systemplatine.............................................................................................79

Vorgehensweise...................................................................................................................................................................79

Voraussetzungen nach der Arbeit am Computer............................................................................................................80

Eingabe der Service-Tag-Nummer im BIOS-Setup-Programm.....................................................................................81

42 Entfernen des Betriebsschalters mit Fingerabdruckleser............................................................. 82

Voraussetzungen.................................................................................................................................................................82

Vorgehensweise...................................................................................................................................................................82

43 Ersetzen des Betriebsschalters mit Fingerabdruckleser............................................................... 84

Vorgehensweise...................................................................................................................................................................84

Voraussetzungen nach der Arbeit am Computer............................................................................................................84

44 Entfernen der Handballenstützen- und Tastaturbaugruppe.......................................................... 86

Voraussetzungen.................................................................................................................................................................86

Vorgehensweise.................................................................................................................................................................. 86

45 Wiedereinbauen der Handballenstützen- und Tastaturbaugruppe................................................. 88

Vorgehensweise.................................................................................................................................................................. 88

Voraussetzungen nach der Arbeit am Computer............................................................................................................88

46 Entfernen der Bildschirmblende.................................................................................................90

Voraussetzungen.................................................................................................................................................................90

Vorgehensweise.................................................................................................................................................................. 90

47 Wiedereinbauen der Bildschirmblende.........................................................................................91

Vorgehensweise................................................................................................................................................................... 91

6

Inhaltsverzeichnis

Voraussetzungen nach der Arbeit am Computer.............................................................................................................91

48 Entfernen der Kamera...............................................................................................................92

Voraussetzungen.................................................................................................................................................................92

Vorgehensweise.................................................................................................................................................................. 92

49 Wiedereinbauen der Kamera...................................................................................................... 93

Vorgehensweise.................................................................................................................................................................. 93

Voraussetzungen nach der Arbeit am Computer............................................................................................................93

50 Entfernen des Bildschirms........................................................................................................ 94

Voraussetzungen.................................................................................................................................................................94

Vorgehensweise.................................................................................................................................................................. 94

51 Wiedereinbauen des Bildschirms................................................................................................ 96

Vorgehensweise.................................................................................................................................................................. 96

Voraussetzungen nach der Arbeit am Computer............................................................................................................97

52 Entfernen der Bildschirmscharniere........................................................................................... 98

Voraussetzungen.................................................................................................................................................................98

Vorgehensweise.................................................................................................................................................................. 98

53 Wiedereinsetzen der Bildschirmscharniere................................................................................. 99

Vorgehensweise.................................................................................................................................................................. 99

Voraussetzungen nach der Arbeit am Computer............................................................................................................99

54 Entfernen des Bildschirmkabels............................................................................................... 100

Voraussetzungen............................................................................................................................................................... 100

Vorgehensweise.................................................................................................................................................................100

55 Wiederbefestigen des Bildschirmkabels.....................................................................................101

Vorgehensweise..................................................................................................................................................................101

Voraussetzungen nach der Arbeit am Computer...........................................................................................................101

56 Entfernen der hinteren Bildschirmabdeckung und der Antennenbaugruppe..................................102

Voraussetzungen............................................................................................................................................................... 102

Vorgehensweise.................................................................................................................................................................102

57 Austauschen der hinteren Bildschirmabdeckung und der Antennenbaugruppe.............................. 103

Vorgehensweise.................................................................................................................................................................103

Voraussetzungen nach der Arbeit am Computer.......................................................................................................... 103

58 Gerätetreiber..........................................................................................................................104

Dienstprogramm zur Installation der Intel-Chipsatz-Software.................................................................................... 104

Herunterladen des Grafikkartentreibers..........................................................................................................................104

Intel Serial IO Driver........................................................................................................................................................... 104

Intel Trusted Execution Engine Interface....................................................................................................................... 105

Treiber für Intel Virtual Buttons....................................................................................................................................... 105

Inhaltsverzeichnis

7

Wireless- und Bluetooth-Treiber......................................................................................................................................105

59 System-Setup........................................................................................................................ 106

BIOS-Übersicht..................................................................................................................................................................106

Aufrufen des BIOS-Setup-Programms........................................................................................................................... 106

Navigationstasten..............................................................................................................................................................106

Startsequenz...................................................................................................................................................................... 106

Optionen des System-Setup............................................................................................................................................ 107

System- und Setup-Kennwort..........................................................................................................................................112

Zuweisen eines System- oder Setup-Passworts......................................................................................................112

Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts..........................................................112

Löschen von CMOS-Einstellungen.............................................................................................................................113

Löschen von BIOS- ( System-Setup ) und Systempasswörtern............................................................................113

60 Fehlerbehebung.......................................................................................................................114

Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)...... 114

Ausführen der ePSA-Diagnose....................................................................................................................................114

Systemdiagnoseanzeigen.................................................................................................................................................. 114

Wiederherstellen des Betriebssystems............................................................................................................................ 115

Aktualisieren des BIOS (USB-Stick).................................................................................................................................115

Aktualisieren des BIOS....................................................................................................................................................... 116

Ein- und Ausschalten des WLAN......................................................................................................................................116

Aktivieren des Intel Optane-Speichers.............................................................................................................................116

Deaktivieren des Intel Optane-Speichers........................................................................................................................ 116

Reststromentladung........................................................................................................................................................... 117

61 Hilfe erhalten und Kontaktaufnahme mit Dell.............................................................................. 118

8

Inhaltsverzeichnis

Vor der Arbeit an Komponenten im Innern des

Computers

ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen

bestellten Konfiguration.

Bevor Sie beginnen

1. Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.

2. Fahren Sie den Computer herunter. Klicken Sie auf Start > Ein/Aus > Herunterfahren.

ANMERKUNG: Wenn Sie ein anderes Betriebssystem benutzen, lesen Sie bitte in der entsprechenden

Betriebssystemdokumentation nach, wie der Computer heruntergefahren wird.

3. Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz.

4. Trennen Sie alle angeschlossenen Netzwerkgeräte und Peripheriegeräte wie z. B. Tastatur, Maus und Monitor vom Computer.

5. Entfernen Sie alle Medienkarten und optische Datenträger aus dem Computer, falls vorhanden.

1

Vor der Arbeit an Komponenten im Innern des Computers 9

2

Nach der Arbeit an Komponenten im Inneren

des Computers

VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen.

1. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden.

2. Schließen Sie alle externen Geräte, Peripheriegeräte oder Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt
haben.

3. Setzen Sie alle Medienkarten, Laufwerke oder andere Teile wieder ein, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.

4. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an.

5. Schalten Sie den Computer ein.

10 Nach der Arbeit an Komponenten im Inneren des Computers

3

Sicherheitshinweise

Beachten Sie folgende Sicherheitsrichtlinien, damit Ihr Computer vor möglichen Schäden geschützt und Ihre eigene Sicherheit
sichergestellt ist. Wenn nicht anders angegeben, wird bei jedem in diesem Dokument enthaltenen Verfahren davon ausgegangen, dass Sie
die im Lieferumfang des Computers enthaltenen Sicherheitshinweise gelesen haben.

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise. Weitere Informationen zur bestmöglichen Einhaltung der
Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/

regulatory_compliance.

ANMERKUNG: Trennen Sie den Computer vom Netz, bevor Sie die Computerabdeckung oder Verkleidungselemente

entfernen. Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers wieder alle Abdeckungen,
Verkleidungselemente und Schrauben an, bevor Sie das Gerät erneut an das Stromnetz anschließen.

VORSICHT: Achten Sie auf eine ebene und saubere Arbeitsfläche, um Schäden am Computer zu vermeiden.

VORSICHT: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um. Berühren Sie keine Komponenten oder

Kontakte auf der Karte. Halten Sie die Karte möglichst an ihren Kanten oder dem Montageblech. Fassen Sie
Komponenten wie Prozessoren grundsätzlich an den Kanten und niemals an den Kontaktstiften an.

VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das

Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Weitere Informationen finden Sie in den
Sicherheitshinweisen, die mit dem Produkt geliefert wurden, oder unter www.dell.com/regulatory_compliance.

VORSICHT: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Tragen Sie dazu ein

Erdungsarmband oder berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der
Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit am System regelmäßig, um statische
Elektrizität abzuleiten, die interne Bauteile beschädigen könnte.

VORSICHT: Ziehen Sie beim Trennen des Geräts nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Einige

Kabel verfügen über Anschlussstecker mit Sperrzungen oder Fingerschrauben, die vor dem Trennen des Kabels gelöst
werden müssen. Ziehen Sie die Kabel beim Trennen möglichst gerade ab, um die Anschlussstifte nicht zu beschädigen
bzw. zu verbiegen. Stellen Sie beim Anschließen von Kabeln sicher, dass die Anschlüsse korrekt orientiert und
ausgerichtet sind.

VORSICHT: Drücken Sie auf im Medienkartenlesegerät installierte Karten, um sie auszuwerfen.

ANMERKUNG: Die Farbe Ihres Computers und bestimmter Komponenten kann von den in diesem Dokument gezeigten

Farben abweichen.

Schutz vor elektrostatischer Entladung

Die elektrostatische Entladung ist beim Umgang mit elektronischen Komponenten, insbesondere empfindlichen Komponenten wie z. B.
Erweiterungskarten, Prozessoren, Speicher-DIMMs und Systemplatinen, ein wichtiges Thema. Sehr leichte Ladungen können Schaltkreise
bereits auf eine Weise schädigen, die eventuell nicht offensichtlich ist (z. B. zeitweilige Probleme oder eine verkürzte Produktlebensdauer).
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung.

Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber
Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige
zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

Es gibt zwei anerkannte Arten von Schäden durch elektrostatische Entladung (ESD): katastrophale und gelegentliche Ausfälle.

Sicherheitshinweise 11

• Katastrophal: Katastrophale Ausfälle machen etwa 20 Prozent der ESD-bezogenen Ausfälle aus. Der Schaden verursacht einen
sofortigen und kompletten Verlust der Gerätefunktion. Ein Beispiel eines katastrophalen Ausfalls ist ein Speicher-DIMM, das einen
elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem
Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt.

• Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher
Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind. Das DIMM erhält einen
elektrostatischen Schock, aber die Ablaufverfolgung erfolgt nur langsam, sodass nicht sofort ausgehende Symptome im Bezug auf die
Beschädigung erzeugt werden. Die Verlangsamung der Ablaufverfolgung kann Wochen oder Monate andauern und kann in der
Zwischenzeit zur Verschlechterung der Speicherintegrität, zu zeitweiligen Speicherfehlern usw. führen.

Gelegentliche Ausfälle (auch bekannt als latente Ausfälle oder „walking wounded“) sind deutlich schwieriger zu erkennen und zu beheben.

Führen Sie die folgenden Schritte durch, um Beschädigungen durch elektrostatische Entladungen zu vermeiden:

• Verwenden Sie ein kabelgebundenes ESD-Armband, das ordnungsgemäß geerdet ist. Die Verwendung von drahtlosen antistatischen
Armbändern ist nicht mehr zulässig; sie bieten keinen ausreichenden Schutz. Das Berühren des Gehäuses vor der Handhabung von
Komponenten bietet keinen angemessenen ESD-Schutz auf Teilen mit erhöhter Empfindlichkeit auf ESD-Schäden.

• Arbeiten Sie mit statikempfindlichen Komponenten ausschließlich in einer statikfreien Umgebung. Verwenden Sie nach Möglichkeit
antistatische Bodenmatten und Werkbankunterlagen.

• Beim Auspacken einer statikempfindlichen Komponente aus dem Versandkarton, entfernen Sie die Komponente erst aus der
antistatischen Verpackung, wenn Sie bereit sind, die Komponente tatsächlich zu installieren. Stellen Sie vor dem Entfernen der
antistatischen Verpackung sicher, dass Sie statische Elektrizität aus Ihrem Körper ableiten.

• Legen Sie eine statikempfindliche Komponente vor deren Transport in einen antistatischen Behälter oder eine antistatische
Verpackung.

ESD-Service-Kit

Das nicht kontrollierte Service-Kit ist das am häufigsten verwendete Service-Kit. Jedes Service-Kit beinhaltet drei Hauptkomponenten:
antistatische Matte, Armband, und Bonddraht.

Komponenten eines ESD-Service-Kits

ESD-Service-Kits enthalten folgende Komponenten:

• Antistatische Matte: Die antistatische Matte ist ableitfähig. Während Wartungsverfahren können Sie Teile darauf ablegen. Wenn Sie
mit einer antistatischen Matte arbeiten, sollte Ihr Armband fest angelegt und der Bonddraht mit der Matte und mit sämtlichen blanken
Metallteilen im System verbunden sein, an denen Sie arbeiten. Nach ordnungsgemäßer Bereitstellung können Ersatzteile aus dem
ESD-Beutel entnommen und auf der Matte platziert werden. ESD-empfindliche Elemente sind nur in Ihrer Hand, auf der ESD-Matte,
im System oder im Beutel sicher geschützt.

• Armband und Bonddraht: Das Armband und der Bonddraht können entweder direkt zwischen Ihrem Handgelenk und blankem Metall
auf der Hardware befestigt werden, falls die ESD-Matte nicht erforderlich ist, oder mit der antistatischen Matte verbunden werden,
sodass Hardware geschützt wird, die vorübergehend auf der Matte platziert wird. Die physische Verbindung zwischen dem Armband
bzw. dem Bonddraht und Ihrer Haut, der ESD-Matte und der Hardware wird als Bonding bezeichnet. Verwenden Sie nur Service-Kits
mit einem Armband, einer Matte und Bonddraht. Verwenden Sie niemals kabellose Armbänder. Bedenken Sie immer, dass bei den
internen Kabeln eines Erdungsarmbands die Gefahr besteht, dass sie durch normale Abnutzung beschädigt werden, und daher müssen
Sie regelmäßig mit einem Armbandtester geprüft werden, um versehentliche ESD-Hardwareschäden zu vermeiden. Es wird
empfohlen, das Armband und den Bonddraht mindestens einmal pro Woche zu überprüfen.

• ESD Armbandtester: Die Kabel innerhalb eines ESD-Armbands sind anfällig für Schäden im Laufe der Zeit. Bei der Verwendung eines
nicht kontrollierten Kits sollten Sie das Armband regelmäßig vor jeder Wartungsanfrage bzw. mindestens einmal pro Woche testen. Ein
Armbandtester ist für diese Zwecke die beste Lösung. Wenn Sie keinen eigenen Armbandtester besitzen, fragen Sie bei Ihrem
regionalen Büro nach, ob dieses über einen verfügt. Stecken Sie für den Test den Bonddraht des Armbands in den Tester (während
das Armband an Ihrem Handgelenk angelegt ist) und drücken Sie die Taste zum Testen. Eine grüne LED leuchtet auf, wenn der Test
erfolgreich war. Eine rote LED leuchtet auf und ein Alarmton wird ausgegeben, wenn der Test fehlschlägt.

• Isolatorelemente: Es ist sehr wichtig, ESD-empfindliche Geräte, wie z. B. Kunststoff-Kühlkörpergehäuse, von internen Teilen
fernzuhalten, die Isolatoren und oft stark geladen sind.

• Arbeitsumgebung: Vor der Bereitstellung des ESD-Service-Kits sollten Sie die Situation am Standort des Kunden überprüfen. Zum
Beispiel unterscheidet sich die Bereitstellung des Kits für eine Serverumgebung von der Bereitstellung für eine Desktop-PC- oder
mobile Umgebung. Server werden in der Regel in einem Rack innerhalb eines Rechenzentrums montiert. Desktop-PCs oder tragbare
Geräte befinden sich normalerweise auf Schreibtischen oder an Arbeitsplätzen. Achten Sie stets darauf, dass Sie über einen großen,
offenen, ebenen und übersichtlichen Arbeitsbereich mit ausreichend Platz für die Bereitstellung des ESD-Kits und mit zusätzlichem
Platz für den jeweiligen Systemtyp verfügen, den Sie reparieren. Der Arbeitsbereich sollte zudem frei von Isolatoren sein, die zu einem
ESD-Ereignis führen können. Isolatoren wie z. B. Styropor und andere Kunststoffe sollten vor dem physischen Umgang mit
Hardwarekomponenten im Arbeitsbereich immer mit mindestens 12" bzw. 30 cm Abstand von empfindlichen Teilen platziert werden.

12

Sicherheitshinweise

• ESD-Verpackung: Alle ESD-empfindlichen Geräte müssen in einer Schutzverpackung zur Vermeidung von elektrostatischer
Aufladung geliefert und empfangen werden. Antistatische Beutel aus Metall werden bevorzugt. Beschädigte Teile sollten Sie immer
unter Verwendung des gleichen ESD-Beutels und der gleichen ESD-Verpackung zurückschicken, die auch für den Versand des Teils
verwendet wurde. Der ESD-Beutel sollte zugefaltet und mit Klebeband verschlossen werden und Sie sollten dasselbe
Schaumstoffverpackungsmaterial verwenden, das in der Originalverpackung des neuen Teils genutzt wurde. ESD-empfindliche Geräte
sollten aus der Verpackung nur an einer ESD-geschützten Arbeitsfläche entnommen werden und Ersatzteile sollte nie auf dem ESD­Beutel platziert werden, da nur die Innenseite des Beutels abgeschirmt ist. Legen Sie Teile immer in Ihre Hand, auf die ESD-Matte, ins
System oder in einen antistatischen Beutel.

• Transport von empfindlichen Komponenten: Wenn empfindliche ESD-Komponenten, wie z. B. Ersatzteile oder Teile, die an Dell
zurückgesendet werden sollen, transportiert werden, ist es äußerst wichtig, diese Teile für den sicheren Transport in antistatischen
Beuteln zu platzieren.

ESD-Schutz – Zusammenfassung

Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei
der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche
Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten
verwenden.

Transport empfindlicher Komponenten

Wenn empfindliche ESD-Komponenten, wie z. B. Ersatzteile oder Teile, die an Dell zurückgesendet werden sollen, transportiert werden, ist
es äußerst wichtig, diese Teile für den sicheren Transport in antistatischen Beuteln zu platzieren.

Hebevorrichtung

Beachten Sie die folgenden Richtlinien beim Heben von schweren Geräten:

VORSICHT:

eine mechanische Hebevorrichtung.

Heben Sie nicht schwerer als 50 Pfund. Bitten Sie immer weitere Personen um Hilfe oder verwenden Sie

1. Sorgen Sie dafür, dass Sie einen fest Stand haben. Um einen stabilen Stand zu haben, stellen Sie die Füße etwas auseinander und
drehen Sie die Zehen nach außen.

2. Spannen Sie die Bauchmuskeln an. Die Bauchmuskulatur unterstützt den Rücken, wenn Sie etwas anheben, und gleicht so die Last
aus.

3. Heben Sie die Last mit den Beinen, nicht mit dem Rücken.

4. Halten Sie die Last nahe am Körper. Je näher die Last am Rücken ist, desto weniger wird Ihr Rücken belastet.

5. Halten Sie den Rücken immer aufrecht – unabhängig davon, ob Sie die Last anheben oder absetzen. Versuchen Sie, die Last nicht
durch Ihr eigenes Körpergewicht zu beschweren. Vermeiden Sie es, Ihren Körper oder Rücken zu verdrehen.

6. Befolgen Sie die gleichen Techniken in umgekehrter Reihenfolge zum Abstellen der Last.

Sicherheitshinweise

13

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:

• Kreuzschlitzschraubendreher Nr. 1

• Schlitzschraubendreher

• Kunststoffstift

4

14 Empfohlene Werkzeuge

Schraubenliste

ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die

Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt,
dass die richtige Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die
Komponente ausgetauscht wird.

ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht

an solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.

ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

Tabelle 1. Schraubenliste

Komponente Zur Befestigung von Schraubentyp Menge Abbildung Schraube

5

Bodenabdeckung Baugruppe des optischen

Laufwerks

Bodenabdeckung Handballenstützen- und

Tastaturbaugruppe

Akku Handballenstützen- und

Tastaturbaugruppe

Bildschirm Bildschirmrückwand-

Antennen-Baugruppe

Lüfter Handballenstützen- und

Tastaturbaugruppe

Festplattenbaugruppe Handballenstützen- und

Tastaturbaugruppe

FestplattenlaufwerkhalterungFestplatte M3x3 4

Kühlkörper (für Computer
mit separater Grafikkarte)

Scharniere Handballenstützen- und

Systemplatine M2x3 3

Tastaturbaugruppe

M2x4 2

M2,5 x 7 6

M2x3 4

M2x3 4

M2,5 x 5 3

M2x3 4

M2,5 x 5 5

Scharnierhalterungen Bildschirmrückwand-

Antennen-Baugruppe

Scharnierhalterungen Bildschirmrückwand-

Antennen-Baugruppe

E/A-Platine Handballenstützen- und

Tastaturbaugruppe

Halterung des optischen
Laufwerks

Anschlussplatine des
optischen Laufwerks

Optisches Laufwerk M2x3 2

Handballenstützen- und
Tastaturbaugruppe

M2,5x4 8

M2x3 2

M2x4 1

M2x2 Big Head 1

Schraubenliste 15

Komponente Zur Befestigung von Schraubentyp Menge Abbildung Schraube

Netzadapteranschluss Handballenstützen- und

Tastaturbaugruppe

Betriebsschalterplatine Handballenstützen- und

Tastaturbaugruppe

Netzschalter mit
Fingerabdruckleser
(optional)

Thermische Abdeckung
(M.2 2230/2280)

M.2 2230 Solid-State­Laufwerk

Systemplatine Handballenstützen- und

Touchpad Handballenstützen- und

Wireless-Kartenhalterung Systemplatine M2x3 1

Handballenstützen- und
Tastaturbaugruppe

Handballenstützen- und
Tastaturbaugruppe

Thermische Abdeckung
(M.2 2230)

Tastaturbaugruppe

Tastaturbaugruppe

M2x3 1

M2x2 1

M2x2 1

M2x3 1

M2x2,2 1

M2x4 1

M2x2 4

16 Schraubenliste

Entfernen des optischen Laufwerks

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die Baugruppe des optischen Laufwerks an der Abdeckung an der Unterseite
befestigt ist.

2. Drücken Sie das optische Laufwerk mit einem Kunststoffstift aus dem Steckplatz, um die Baugruppe des optischen Laufwerks aus
dem entsprechenden Laufwerkschacht zu lösen.

3. Schieben Sie die Baugruppe des optischen Laufwerks aus dem entsprechenden Laufwerkschacht heraus.

6

4. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Halterung des optischen Laufwerks am optischen Laufwerk befestigt ist.

5. Entfernen Sie die Halterung des optischen Laufwerks vom optischen Laufwerk.

6. Ziehen Sie an der Blende des optischen Laufwerks, um sie vom optischen Laufwerk zu lösen.

Entfernen des optischen Laufwerks 17

18 Entfernen des optischen Laufwerks

Austauschen des optischen Laufwerks

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Richten Sie die Halterungen auf der Blende des optischen Laufwerks an den Schlitzen am optischen Laufwerk aus und lassen Sie die
Blende vorsichtig einrasten.

7

2. Richten Sie die Schraubenöffnungen auf der Halterung des optischen Laufwerks an den Schraubenöffnungen auf dem optischen
Laufwerk aus.

3. Setzen Sie die zwei Schrauben (M2x3) wieder ein, mit denen die Halterung des optischen Laufwerks am optischen Laufwerk befestigt
wird.

4. Schieben Sie die optische Laufwerkbaugruppe in den optischen Laufwerkschacht.

5. Richten Sie die Schraubenbohrung in der Halterung für das optische Laufwerk mit der Schraubenbohrung der Bodenabdeckung aus.

6. Bringen Sie die zwei Schrauben (M2x4) wieder an, mit denen die Baugruppe des optischen Laufwerks an der Abdeckung an der
Unterseite befestigt ist.

Austauschen des optischen Laufwerks 19

20 Austauschen des optischen Laufwerks

Entfernen der Bodenabdeckung

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

Entfernen Sie das optische Laufwerk.

Vorgehensweise

1. Lösen Sie die fünf unverlierbaren Schrauben an der Bodenabdeckung.

2. Entfernen Sie die zwei Schrauben (M2x2), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.

3. Entfernen Sie die sechs Schrauben (M2,5x7), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.

8

4. Hebeln Sie die Bodenabdeckung auf und beginnen Sie dabei an der oberen linken Ecke des Computersockels.

5. Heben Sie die Bodenabdeckung von der Handballenstützen- und Tastaturbaugruppe ab.

Entfernen der Bodenabdeckung 21

ANMERKUNG: Die folgenden Schritte gelten nur, wenn Sie noch weitere Komponenten aus dem Computer entfernen

möchten.

6. Trennen Sie das Akkukabel von der Systemplatine.

7. Halten Sie den Betriebsschalter 5 Sekunden lang gedrückt, um den Computer zu erden und den Reststrom abzuleiten.

22

Entfernen der Bodenabdeckung

Wiedereinbauen der Bodenabdeckung

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Verbinden Sie gegebenenfalls das Batteriekabel mit der Systemplatine.

VORSICHT: Um versehentliche Schäden am Netzadapteranschluss zu vermeiden, drücken Sie die Bodenabdeckung

nicht gegen den Netzadapteranschluss, wenn Sie die Bodenabdeckung am Computersockel einrasten lassen.

9

2. Setzen Sie die Bodenabdeckung auf die Handballenstützen- und Tastaturbaugruppe und lassen Sie sie beginnend am
Netzadapteranschluss einrasten.

Wiedereinbauen der Bodenabdeckung 23

3. Bringen Sie die sechs Schrauben (M2,5x7) wieder an, mit denen die Bodenabdeckung an der Handballenstützen- und
Tastaturbaugruppe befestigt wird.

4. Setzen Sie die zwei Schrauben (M2x2) wieder ein, mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe
befestigt wird.

5. Ziehen Sie die fünf unverlierbaren Schrauben fest, mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe
befestigt wird.

Voraussetzungen nach der Arbeit am Computer

Bauen Sie das optische Laufwerk wieder ein.

24

Wiedereinbauen der Bodenabdeckung

Entfernen des Akkus

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorsichtshinweise zu Lithium-Ionen-Akkus

VORSICHT:

• Seien Sie vorsichtig beim Umgang mit Lithium-Ionen-Akkus.

• Entladen Sie die Batterie möglichst weit, bevor Sie sie aus dem System entfernen. Hierzu können Sie den
Netzadapter vom System trennen, damit die Batterie entladen kann.

• Düben Sie keinen Druck auf den Akkus aus, lassen Sie ihn nicht fallen, beschädigen Sie ihn nicht und führen Sie keine
Fremdkörper ein.

• Setzen Sie den Akku keinen hohen Temperaturen aus und bauen Sie Akkus und Akkuzellen nicht auseinander.

• Üben Sie keinen Druck auf die Oberfläche des Akkus aus.

• Biegen Sie den Akku nicht.

• Verwenden Sie keine Werkzeuge, um die Batterie herauszuhebeln.

• Stellen Sie sicher, dass bei der Wartung dieses Produkts sämtliche Schrauben wieder angebracht werden, da
andernfalls die Batterie und andere Systemkomponenten versehentlich durchstochen oder anderweitig beschädigt
werden können.

• Wenn sich eine Batterie aufbläht und in einem Gerät stecken bleibt, versuchen Sie nicht, sie zu lösen, da das
Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Bitten Sie in einem
solchen Fall um Unterstützung und weitere Anweisungen.

• Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das
Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem
solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell.

• Erwerben Sie ausschließlich original Batterien von www.dell.com oder autorisierten Dell Partnern und
Wiederverkäufern.

10

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

Vorgehensweise

ANMERKUNG:

Schritte ausführen.

1. Entfernen Sie die vier Schrauben (M2x3), mit denen die Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

2. Heben Sie den Akku aus der Handballenstützen- und Tastaturbaugruppe.

Stellen Sie sicher, dass das Akkukabel von der Systemplatine abgezogen wurde, bevor Sie die folgenden

Entfernen des Akkus 25

26 Entfernen des Akkus

Wiedereinbauen des Akkus

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorsichtshinweise zu Lithium-Ionen-Akkus

VORSICHT:

• Seien Sie vorsichtig beim Umgang mit Lithium-Ionen-Akkus.

• Entladen Sie die Batterie möglichst weit, bevor Sie sie aus dem System entfernen. Hierzu können Sie den
Netzadapter vom System trennen, damit die Batterie entladen kann.

• Düben Sie keinen Druck auf den Akkus aus, lassen Sie ihn nicht fallen, beschädigen Sie ihn nicht und führen Sie keine
Fremdkörper ein.

• Setzen Sie den Akku keinen hohen Temperaturen aus und bauen Sie Akkus und Akkuzellen nicht auseinander.

• Üben Sie keinen Druck auf die Oberfläche des Akkus aus.

• Biegen Sie den Akku nicht.

• Verwenden Sie keine Werkzeuge, um die Batterie herauszuhebeln.

• Stellen Sie sicher, dass bei der Wartung dieses Produkts sämtliche Schrauben wieder angebracht werden, da
andernfalls die Batterie und andere Systemkomponenten versehentlich durchstochen oder anderweitig beschädigt
werden können.

• Wenn sich eine Batterie aufbläht und in einem Gerät stecken bleibt, versuchen Sie nicht, sie zu lösen, da das
Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Bitten Sie in einem
solchen Fall um Unterstützung und weitere Anweisungen.

• Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das
Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem
solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell.

• Erwerben Sie ausschließlich original Batterien von www.dell.com oder autorisierten Dell Partnern und
Wiederverkäufern.

11

Vorgehensweise

1. Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe
aus.

2. Setzen Sie die vier Schrauben (M2x3) wieder ein, mit denen der Akku an der Handballenstützen- und Tastaturbaugruppe befestigt
wird.

Wiedereinbauen des Akkus 27

Voraussetzungen nach der Arbeit am Computer

1. Bringen Sie die Bodenabdeckung wieder an.

2. Bauen Sie das optische Laufwerk wieder ein.

28

Wiedereinbauen des Akkus

Entfernen der Speichermodule

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

Vorgehensweise

ANMERKUNG: Je nach bestellter Konfiguration können bis zu zwei Speichermodule im Computer installiert sein.

Wiederholen Sie das folgende Verfahren zwei Mal, wenn Sie beide Speichermodule entfernen.

1. Machen Sie das Speichermodul Ihres Computer ausfindig.

12

2. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander,
bis das Speichermodul herausspringt.

3. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz.

Entfernen der Speichermodule 29

Wiedereinbauen der Speichermodule

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

ANMERKUNG: Dieser Computer kann bis zu zwei Speichermodule unterstützen. Wiederholen Sie das folgende

Verfahren zwei Mal, wenn Sie zwei Speichermodule installieren.

1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus.

2. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt.

3. Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet.

13

ANMERKUNG:

Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.

Voraussetzungen nach der Arbeit am Computer

1. Bringen Sie die Bodenabdeckung wieder an.

2. Bauen Sie das optische Laufwerk wieder ein.

30 Wiedereinbauen der Speichermodule

Entfernen der Wireless-Karte

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

Vorgehensweise

1. Machen Sie die Wireless-Karte in Ihrem Computer ausfindig.

14

2. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung an der Systemplatine befestigt ist.

3. Schieben und entfernen Sie die Wireless-Kartenhalterung von der Wireless-Karte.

4. Ziehen Sie die Antennenkabel mithilfe eines Kunststoffstifts von der Wireless-Karte ab.

5. Ziehen Sie die Wireless-Card aus dem Mini-Card-Steckplatz heraus.

Entfernen der Wireless-Karte 31

32 Entfernen der Wireless-Karte

Wiedereinbauen der Wireless-Karte

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

15

VORSICHT:

1. Verbinden Sie die Antennenkabel mit der Wireless-Karte.

Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle von Ihrem Computer unterstützten Wireless-Karten.

Tabelle 2. Farbcodierung des Antennenkabels

Anschlüsse auf der Wireless-Karte Antennenkabelfarbe

Netzkabel (weißes Dreieck) Weiß

Auxiliary-Kabel (schwarzes Dreieck) Schwarz

2. Schieben Sie die Wireless-Kartenhalterung auf die Wireless-Karte und bauen Sie sie wieder ein.

3. Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Kartensteckplatz aus und setzen Sie die Wireless-Karte schräg
in den Wireless-Kartensteckplatz ein.

4. Setzen Sie die Schraube (M2x3) wieder ein, mit der die Halterung der Wireless-Karte an der Wireless-Karte und der
Handballenstützen- und Tastaturbaugruppe befestigt wird.

Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter.

Voraussetzungen nach der Arbeit am Computer

1. Bringen Sie die Bodenabdeckung wieder an.

2. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen der Wireless-Karte 33

16

Entfernen der Anschlussplatine des optischen

Laufwerks

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

Vorgehensweise

ANMERKUNG:

1. Heben Sie die Verriegelung an und ziehen Sie das Anschlussplatinenkabel des optischen Laufwerks von der Systemplatine ab.

2. Entfernen Sie die zwei Schrauben (M2x2), mit denen die Anschlussplatine des optischen Laufwerks an der Handballenstützen- und
Tastaturbaugruppe befestigt ist.

3. Heben Sie die Anschlussplatine des optischen Laufwerks zusammen mit dem Kabel aus der Handballenstützen- und
Tastaturbaugruppe.

Gilt nur für Computer, die mit optischem Laufwerk ausgeliefert werden.

34 Entfernen der Anschlussplatine des optischen Laufwerks

17

Austauschen der Anschlussplatine des

optischen Laufwerks

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Richten Sie die Schraubenbohrung auf der Anschlussplatine des optischen Laufwerks an der Schraubenbohrung auf der
Handballenstützen- und Tastaturbaugruppe aus.

2. Setzen Sie die zwei Schrauben (M2x2) wieder ein, mit denen die Anschlussplatine des optischen Laufwerks an der Handballenstützen­und Tastaturbaugruppe befestigt wird.

3. Schließen Sie das Anschlussplatinenkabel des optischen Laufwerks an der Systemplatine an.

4. Schließen Sie die Verriegelung, mit der das Anschlussplatinenkabel des optischen Laufwerks an der Systemplatine befestigt wird.

Voraussetzungen nach der Arbeit am Computer

1. Bringen Sie die Bodenabdeckung wieder an.

2. Bauen Sie das optische Laufwerk wieder ein.

Austauschen der Anschlussplatine des optischen Laufwerks 35

Entfernen der Knopfzellenbatterie

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt.

Daher sollten Sie vor dem Entfernen der Knopfzellenbatterie die BIOS-Einstellungen notieren.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

Vorgehensweise

18

VORSICHT:

Es wird empfohlen, sich vor dem Entfernen der Knopfzellenbatterie die Einstellungen des BIOS- Setup-Programms zu
notieren.

1. Lösen Sie das Klebeband (falls vorhanden), mit dem die Knopfzellenbatterie an der E/A-Platine befestigt ist.

2. Hebeln Sie die Knopfzellenbatterie mit einem Kunststoffstift vorsichtig aus der Akkuhalterung auf der E/A-Platine.

Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt.

36 Entfernen der Knopfzellenbatterie

Wiedereinbauen der Knopfzellenbatterie

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Rasten Sie die Knopfzellenbatterie mit dem Pluspol nach oben in die Akkuhalterung auf der E/A-Platine ein.

2. Befestigen Sie das Klebeband (falls vorhanden), mit dem die Knopfzellenbatterie an der Systemplatine befestigt wird.

19

Voraussetzungen nach der Arbeit am Computer

1. Bringen Sie die Bodenabdeckung wieder an.

2. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen der Knopfzellenbatterie 37

Entfernen des Lüfters

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

Vorgehensweise

1. Heben Sie die Verriegelung an und ziehen Sie das Anschlussplatinenkabel des optischen Laufwerks von der Systemplatine ab.

2. Heben Sie die Verriegelung an und ziehen Sie das Anschlussplatinenkabel des optischen Laufwerks vom Platinenanschluss des
optischen Laufwerks ab.

3. Heben Sie das Anschlussplatinenkabel des optischen Laufwerks von der Systemplatine ab.

4. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Systemplatine.

5. Entfernen Sie das Bildschirmkabel aus den Kabelführungen am Lüfter.

20

6. Trennen Sie das Lüfterkabel von der Systemplatine.

7. Entfernen Sie die drei Schrauben (M2,5x5), mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

8. Heben Sie den Lüfter aus der Handballenstützen- und Tastaturbaugruppe.

38 Entfernen des Lüfters

Entfernen des Lüfters 39

21

Wiedereinbauen des Lüfters

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Richten Sie die Schraubenbohrungen auf dem Lüfter an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe
aus.

2. Setzen Sie die drei Schrauben (M2,5x5) wieder ein, mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt
wird.

3. Schließen Sie das Lüfterkabel an die Systemplatine an.

4. Führen Sie das Bildschirmkabel durch die Kabelführungen auf dem Lüfter.

5. Verbinden Sie das Bildschirmkabel mit dem zugehörigen Anschluss auf der Systemplatine und schließen Sie die Verriegelung, um das
Kabel zu befestigen.

6. Drücken Sie die Verriegelung nach unten, um das Anschlussplatinenkabel des optischen Laufwerks mit der Anschlussplatine des
optischen Laufwerks zu verbinden.

7. Drücken Sie die Verriegelung nach unten, um das Anschlussplatinenkabel des optischen Laufwerks mit der Systemplatine zu verbinden.

40 Wiedereinbauen des Lüfters

Voraussetzungen nach der Arbeit am Computer

1. Bringen Sie die Bodenabdeckung wieder an.

2. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen des Lüfters

41

22

Entfernen des Solid-State-Laufwerks/Intel

Optane-Speichers

Sie müssen das Intel Optane-Gerät vor dem Entfernen aus Ihrem Computer deaktivieren. Weitere Informationen über die Deaktivierung
des Intel Optane-Geräts finden Sie unter

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

Vorgehen beim Entfernen einer M.2-2230-Solid-

Deaktivieren des Intel Optane-Speichers.

State-Festplatte

1. Lösen Sie die unverlierbare Schraube zur Befestigung der M.2-2230-Kühlabdeckung an der Handballenstützen- und
Tastaturbaugruppe.

2. Entfernen Sie die Schraube (M2x3) zur Befestigung der M.2-2230-Kühlabdeckung an der Handballenstützen- und Tastaturbaugruppe.

3. Schieben und entfernen Sie die Lasche an der M.2-2230-Kühlabdeckung aus dem Steckplatz auf der Handballenstützen- und
Tastaturbaugruppe.

4. Heben Sie das Solid-State-Laufwerk und die M.2-2230-Kühlabdeckung schräg an und entfernen Sie sie aus dem M.2-Steckplatz auf
der Systemplatine.

5. Drehen Sie die M.2-2230-Kühlabdeckung um.

6. Entfernen Sie die Schraube (M2x2) zur Befestigung der M.2-2230-Kühlabdeckung.

42 Entfernen des Solid-State-Laufwerks/Intel Optane-Speichers

7. Heben Sie das Solid-State-Laufwerk von der M.2-2230-Kühlabdeckung ab.

Vorgehen beim Entfernen des M.2-2280-Solid­State-Laufwerks / Intel Optane-Speichers

1. Lösen Sie die unverlierbare Schraube zur Befestigung der M.2-2280-Kühlabdeckung an der Handballenstützen- und
Tastaturbaugruppe.

2. Entfernen Sie die Schraube (M2x3), mit der die M.2-2280-Kühlabdeckung und das Solid-State-Laufwerk / der Intel Optane-Speicher
an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

3. Schieben und entfernen Sie die Lasche an der M.2-2280-Kühlabdeckung aus dem Steckplatz auf der Handballenstützen- und
Tastaturbaugruppe.

4. Heben Sie das SSD-Laufwerk/Intel Optane-Speichermodul schräg an und entfernen Sie es aus dem M.2-Steckplatz auf der
Systemplatine.

Entfernen des Solid-State-Laufwerks/Intel Optane-Speichers

43

23

Wiedereinbauen des Solid-State-Laufwerks/

Intel Optane-Speichers

Aktivieren Sie das Intel Optane-Gerät, nachdem es wieder eingesetzt wurde. Weitere Informationen über die Aktivierung des Intel Optane­Geräts finden Sie unter

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

VORSICHT: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit

Vorsicht.

Vorgehen beim Wiedereinbauen einer M.2-2230­Solid-State-Festplatte

Aktivieren von Intel Optane-Speicher.

1. Platzieren Sie das Solid-State-Laufwerk im Steckplatz auf der Rückseite der M.2 2230-Kühlabdeckung.

2. Bringen Sie die Schraube (M2x2) zur Befestigung der M.2-2230-Kühlabdeckung wieder an.

3. Drehen Sie die M.2-2230-Kühlabdeckung um.

4. Richten Sie die Kerbe am Solid-State-Laufwerk an der Lasche am Steckplatz für M.2 aus und schieben Sie das Solid-State-Laufwerk
in den Steckplatz für M.2 auf der Systemplatine.

5. Setzen Sie die Lasche an der M.2-2230-Kühlabdeckung in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein.

6. Ziehen Sie die unverlierbare Schraube zur Befestigung der M.2-2230-Kühlabdeckung an der Handballenstützen- und
Tastaturbaugruppe an.

7. Bringen Sie die Schraube (M2x3) zur Befestigung der M.2-2230-Kühlabdeckung an der Handballenstützen- und Tastaturbaugruppe
wieder an.

44 Wiedereinbauen des Solid-State-Laufwerks/Intel Optane-Speichers

Vorgehen beim Wiedereinbauen des M.2-2280­Solid-State-Laufwerks / Intel Optane-Speichers

1. Richten Sie die Kerbe am Solid-State-Laufwerk / Intel Optane-Speicher an der Lasche am Steckplatz für M.2 aus und schieben Sie
das Solid-State-Laufwerk / Intel OptaneSpeicher in den Steckplatz für M.2 auf der Systemplatine.

2. Setzen Sie die Lasche an der M.2-2280-Kühlabdeckung in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein.

3. Ziehen Sie die unverlierbare Schraube zur Befestigung der M.2-2280-Kühlabdeckung an der Handballenstützen- und
Tastaturbaugruppe an.

4. Bringen Sie die Schraube (M2x3) zur Befestigung der M.2-2280-Kühlabdeckung und des Solid-State-Laufwerks / Intel Optane­Speichers an der Handballenstützen- und Tastaturbaugruppe wieder an.

]

Voraussetzungen nach der Arbeit am Computer

1. Bringen Sie die Bodenabdeckung wieder an.

2. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen des Solid-State-Laufwerks/Intel Optane-Speichers

45

24

Entfernen des Festplattenlaufwerks

Wenn Ihr Computer ein SATA-Speichergerät verwendet, das mithilfe von Intel Optane-Speicher beschleunigt wird, deaktivieren Sie Intel
Optane vor dem Entfernen des SATA-Speichergeräts. Weitere Informationen über die Deaktivierung von Intel Optane finden Sie unter

Deaktivieren von Intel Optane.

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht.

VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Festplattenlaufwerk nicht, während sich der Computer im

Energiesparmodus befindet oder eingeschaltet ist.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie den Akku.

Vorgehensweise

1. Öffnen Sie den Riegel und trennen Sie das Festplattenkabel von der Systemplatine.

2. Entfernen Sie die vier Schrauben (M2x3), mit denen die Festplattenbaugruppe an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.

3. Heben Sie die Festplattenbaugruppe zusammen mit ihrem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus.

4. Trennen Sie den Interposer von der Festplattenbaugruppe.

46 Entfernen des Festplattenlaufwerks

5. Entfernen Sie die vier Schrauben (M3x3), mit denen die Festplattenlaufwerkhalterung an der Festplatte befestigt ist.

6. Heben Sie die Festplattenlaufwerkhalterung vom Festplattenlaufwerk.

Entfernen des Festplattenlaufwerks 47

25

Wiedereinbauen der Festplatte

Aktivieren Sie Intel Optane nach dem Austausch des SATA-Speichers. Weitere Informationen über die Aktivierung von Intel Optane finden
Sie unter Aktivieren von Intel Optane.

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht.

Vorgehensweise

1. Richten Sie die Schraubenbohrungen der Festplattenlaufwerkhalterung an den Schraubenbohrungen des Festplattenlaufwerks aus.

2. Bringen Sie die vier Schrauben (M3x3) wieder an, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt wird.

3. Schließen Sie den Interposer an die Festplattenbaugruppe an.

4. Richten Sie die Schraubenbohrungen auf der Festplattenbaugruppe an den Schraubenbohrungen der Handballenstützen- und
Tastaturbaugruppe aus.

5. Setzen Sie die vier Schrauben (M2x3) wieder ein, mit denen die Festplattenbaugruppe an der Handballenstützen- und
Tastaturbaugruppe befestigt wird.

6. Verbinden Sie das Festplattenlaufwerkkabel mit der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern.

48 Wiedereinbauen der Festplatte

Voraussetzungen nach der Arbeit am Computer

1. Bauen Sie den Akku wieder ein.

2. Bringen Sie die Bodenabdeckung wieder an.

3. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen der Festplatte

49

Entfernen des Touchpads

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie den Akku.

Vorgehensweise

1. Öffnen Sie den Riegel und trennen Sie das E/A-Platinenkabel von der E/A-Platine.

2. Öffnen Sie den Riegel und trennen Sie das Festplattenkabel von der Systemplatine.

3. Lösen Sie behutsam das Band, mit dem das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

4. Öffnen Sie die Verriegelung und ziehen Sie das Touchpadkabel von der Systemplatine ab.

26

5. Entfernen Sie die vier Schrauben (M2x2), mit denen das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

6. Schieben Sie das Touchpad aus der Handballenstützen- und Tastaturbaugruppe und heben Sie es heraus.

50 Entfernen des Touchpads

Entfernen des Touchpads 51

Austauschen des Touchpads

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

ANMERKUNG: Stellen Sie sicher, dass das Touchpad an den Führungen auf der Handballenstützen- und

Tastaturbaugruppe ausgerichtet ist und dass der Spalt auf beiden Seiten des Touchpads gleich ist.

1. Schieben Sie das Touchpad in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe und setzen Sie es ein.

2. Setzen Sie die vier Schrauben (M2x2) wieder ein, mit denen das Touchpad an der Handballenstützen- und Tastaturbaugruppe
befestigt wird.

27

3. Bringen Sie das Klebeband an, mit dem das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt wird.

4. Schieben Sie das Touchpadkabel in den Anschluss auf der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu
befestigen.

5. Schieben Sie das E/A-Platinenkabel in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern.

6. Schieben Sie das Festplattenkabel in den Festplattenanschluss auf der Systemplatine und schließen Sie die Verriegelung, um das Kabel
zu befestigen.

52 Austauschen des Touchpads

Voraussetzungen nach der Arbeit am Computer

1. Bauen Sie den Akku wieder ein.

2. Bringen Sie die Bodenabdeckung wieder an.

3. Bauen Sie das optische Laufwerk wieder ein.

Austauschen des Touchpads

53

28

Entfernen der Lautsprecher

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie das Solid-State-Laufwerk/den Intel Optane-Speicher.

Vorgehensweise

1. Ziehen Sie das Lautsprecherkabel von der Systemplatine ab und heben Sie den rechten Lautsprecher aus der Handballenstützen- und
Tastaturbaugruppe.

2. Notieren Sie sich die Führung des Lautsprecherkabels und entfernen Sie es aus den Kabelführungen auf der Handballenstützen- und
Tastaturbaugruppe.

3. Heben Sie den linken Lautsprecher zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe.

54 Entfernen der Lautsprecher

29

Wiedereinbauen der Lautsprecher

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

ANMERKUNG: Wenn die Gummiringdichtungen beim Entfernen der Lautsprecher herausgedrückt werden, drücken Sie

sie wieder hinein, bevor Sie die Lautsprecher wieder einsetzen.

1. Setzen Sie die linken Lautsprecher mithilfe der Passstifte und Gummidichtungen in die Steckplätze auf der Handballenstützen- und
Tastaturbaugruppe ein.

2. Führen Sie das Lautsprecherkabel durch die Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.

3. Setzen Sie den rechten Lautsprecher wieder ein.

4. Schließen Sie das Lautsprecherkabel an die Systemplatine an.

Voraussetzungen nach der Arbeit am Computer

1. Bauen Sie das Solid-State-Laufwerk/den Intel Optane-Speicher wieder ein.

2. Bringen Sie die Bodenabdeckung wieder an.

3. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen der Lautsprecher 55

Entfernen des Kühlkörpers

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

ANMERKUNG: Der Kühlkörper kann im normalen Betrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen,

bevor Sie ihn berühren.

VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der

Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert
werden.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie den Lüfter.

30

Vorgehensweise

1. Lösen Sie die unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist, in der Reihenfolge (1>2>3>4), die
auf dem Kühlkörper angegeben ist.

2. Entfernen Sie die drei Schrauben (M2x3), mit denen der Kühlkörper an der Systemplatine befestigt ist.

3. Heben Sie den Kühlkörper von der Systemplatine.

56 Entfernen des Kühlkörpers

31

Wiedereinbauen des Kühlkörpers

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt

werden.

ANMERKUNG: Wenn die Systemplatine oder der Kühlkörper ausgetauscht werden, verwenden Sie die im Kit enthaltene

Wärmefalle bzw. Wärmeleitpaste, um die Wärmeleitfähigkeit sicherzustellen.

Vorgehensweise

1. Setzen Sie den Kühlkörper auf die Systemplatine und richten Sie dabei die Schraubenbohrungen des Kühlkörpers an den
Schraubenbohrungen in der Systemplatine aus.

2. Ziehen Sie die unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt wird, in umgekehrter Reihenfolge
(4>3>2>1) fest, die auf dem Kühlkörper angegeben ist.

3. Setzen Sie die drei Schrauben (M2x3) wieder ein, mit denen der Kühlkörper an der Systemplatine befestigt wird.

Voraussetzungen nach der Arbeit am Computer

1. Setzen Sie den Lüfter wieder ein.

2. Bringen Sie die Bodenabdeckung wieder an.

3. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen des Kühlkörpers 57

Entfernen des Netzadapteranschlusses

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Entfernen der Bildschirmbaugruppe

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

32

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie die Wireless-Karte.

Vorgehensweise

1. Heben Sie die Verriegelung an und ziehen Sie das Anschlussplatinenkabel des optischen Laufwerks von der Systemplatine ab.

2. Heben Sie die Verriegelung an und ziehen Sie das Anschlussplatinenkabel des optischen Laufwerks vom Platinenanschluss des
optischen Laufwerks ab.

3. Heben Sie das Anschlussplatinenkabel des optischen Laufwerks von der Systemplatine ab.

4. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Systemplatine.

5. Notieren Sie sich die Führung des Bildschirmkabels und entfernen Sie das Kabel aus den Kabelführungen auf dem Lüfter und der
Handballenstützen- und Tastaturbaugruppe.

58 Entfernen des Netzadapteranschlusses

6. Entfernen Sie die fünf Schrauben (M2,5x5), mit denen das linke und das rechte Scharnier an der Systemplatine und der
Handballenstützen- und Tastaturbaugruppe befestigt sind.

7. Öffnen Sie die Scharniere.

8. Heben Sie die Handballenstützen- und Tastaturbaugruppe schräg an.

9. Schieben Sie die Handballenstützen- und Tastaturbaugruppe aus der Bildschirmbaugruppe und entfernen Sie sie.

Entfernen des Netzadapteranschlusses

59

10. Nachdem die oben beschriebenen Schritte ausgeführt wurden, bleibt noch die Bildschirmbaugruppe.

Vorgehensweise

1. Entfernen Sie die drei Schrauben (M2,5x5), mit denen das rechte Scharnier an der Systemplatine und der
Handballenstützenbaugruppe befestigt ist.

2. Heben Sie das rechte Scharnier an.

3. Trennen Sie das Kabel des Netzadapter-Ports von der Systemplatine.

4. Notieren Sie sich die Führung des Netzadapteranschlusskabels und entfernen Sie es aus den Kabelführungen auf der
Handballenstützen- und Tastaturbaugruppe.

5. Entfernen Sie die Schraube (M2x3), mit der der Netzadapteranschluss an der Handballenstützen- und Tastaturbaugruppe befestigt
ist.

6. Heben Sie den Netzadapteranschluss zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe.

60

Entfernen des Netzadapteranschlusses

Entfernen des Netzadapteranschlusses 61

33

Wiedereinbauen des Netzadapteranschlusses

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Richten Sie die Schraubenbohrung auf dem Netzadapteranschluss an der Schraubenbohrung auf der Handballenstützen- und
Tastaturbaugruppe aus.

2. Setzen Sie die Schraube (M2x3) wieder ein, mit der der Netzadapteranschluss an der Handballenstützen- und Tastaturbaugruppe
befestigt wird.

3. Führen Sie das Netzadapteranschlusskabel durch die Kabelführungen an der Handballenstützen- und Tastaturbaugruppe.

4. Verbinden Sie das Kabel des Netzadapter-Ports mit der Systemplatine.

5. Schließen Sie das rechte Scharnier.

6. Setzen Sie die drei Schrauben (M2,5x5) wieder ein, mit denen das rechte Scharnier an der Systemplatine und der Handballenstützen­Baugruppe befestigt wird.

Wiedereinsetzen der Bildschirmbaugruppe

ANMERKUNG:

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

62 Wiedereinbauen des Netzadapteranschlusses

Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Vorgehensweise

ANMERKUNG: Stellen Sie sicher, dass die Scharniere vollständig geöffnet sind, bevor Sie die Bildschirmbaugruppe

wieder auf die Handballenstützen- und Tastaturbaugruppe setzen.

1. Schieben Sie die Handballenstützen- und Tastaturbaugruppe unter die Scharniere an der Bildschirmbaugruppe und schließen Sie sie.

2.

Drücken Sie die Scharniere mithilfe der Passstifte nach unten auf die Systemplatine und die Handballenstützen- und
Tastaturbaugruppe.

3. Setzen Sie die fünf Schrauben (M2,5x5) wieder ein, mit denen das linke und das rechte Scharnier an der Systemplatine und der
Handballenstützen-Baugruppe befestigt werden.

4. Führen Sie das Bildschirmkabel durch die Kabelführungen am Lüfter und auf der Handballenstützen- und Tastaturbaugruppe.

5. Schieben Sie das Bildschirmkabel zum Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern.

6. Drücken Sie den Riegel nach unten, um das Kabel der Anschlussplatine des optischen Laufwerks an die Anschlussplatine des optischen
Laufwerks anzuschließen.

7. Drücken Sie den Riegel nach unten, um das Kabel der Anschlussplatine des optischen Laufwerks an die Systemplatine anzuschließen.

Wiedereinbauen des Netzadapteranschlusses

63

Voraussetzungen nach der Arbeit am Computer

1. Setzen Sie die Wireless-Karte wieder ein.

2. Bringen Sie die Bodenabdeckung wieder an.

3. Bauen Sie das optische Laufwerk wieder ein.

64

Wiedereinbauen des Netzadapteranschlusses

34

Entfernen der Bildschirmbaugruppe

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie die Wireless-Karte.

Vorgehensweise

1. Heben Sie die Verriegelung an und ziehen Sie das Anschlussplatinenkabel des optischen Laufwerks von der Systemplatine ab.

2. Heben Sie die Verriegelung an und ziehen Sie das Anschlussplatinenkabel des optischen Laufwerks vom Platinenanschluss des
optischen Laufwerks ab.

3. Heben Sie das Anschlussplatinenkabel des optischen Laufwerks von der Systemplatine ab.

4. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Systemplatine.

5. Notieren Sie sich die Führung des Bildschirmkabels und entfernen Sie das Kabel aus den Kabelführungen auf dem Lüfter und der
Handballenstützen- und Tastaturbaugruppe.

6. Entfernen Sie die fünf Schrauben (M2,5x5), mit denen das linke und das rechte Scharnier an der Systemplatine und der
Handballenstützen- und Tastaturbaugruppe befestigt sind.

7. Öffnen Sie die Scharniere.

Entfernen der Bildschirmbaugruppe 65

8. Heben Sie die Handballenstützen- und Tastaturbaugruppe schräg an.

9. Schieben Sie die Handballenstützen- und Tastaturbaugruppe aus der Bildschirmbaugruppe und entfernen Sie sie.

10. Nachdem die oben beschriebenen Schritte ausgeführt wurden, bleibt noch die Bildschirmbaugruppe.

66

Entfernen der Bildschirmbaugruppe

Entfernen der Bildschirmbaugruppe 67

35

Wiedereinsetzen der Bildschirmbaugruppe

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

ANMERKUNG: Stellen Sie sicher, dass die Scharniere vollständig geöffnet sind, bevor Sie die Bildschirmbaugruppe

wieder auf die Handballenstützen- und Tastaturbaugruppe setzen.

1. Schieben Sie die Handballenstützen- und Tastaturbaugruppe unter die Scharniere an der Bildschirmbaugruppe und schließen Sie sie.

2. Drücken Sie die Scharniere mithilfe der Passstifte nach unten auf die Systemplatine und die Handballenstützen- und
Tastaturbaugruppe.

3. Setzen Sie die fünf Schrauben (M2,5x5) wieder ein, mit denen das linke und das rechte Scharnier an der Systemplatine und der
Handballenstützen-Baugruppe befestigt werden.

68 Wiedereinsetzen der Bildschirmbaugruppe

4. Führen Sie das Bildschirmkabel durch die Kabelführungen am Lüfter und auf der Handballenstützen- und Tastaturbaugruppe.

5. Schieben Sie das Bildschirmkabel zum Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern.

6. Drücken Sie den Riegel nach unten, um das Kabel der Anschlussplatine des optischen Laufwerks an die Anschlussplatine des optischen
Laufwerks anzuschließen.

7. Drücken Sie den Riegel nach unten, um das Kabel der Anschlussplatine des optischen Laufwerks an die Systemplatine anzuschließen.

Voraussetzungen nach der Arbeit am Computer

1. Setzen Sie die Wireless-Karte wieder ein.

2. Bringen Sie die Bodenabdeckung wieder an.

3. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinsetzen der Bildschirmbaugruppe

69

Entfernen der E/A-Platine

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt.

Vor dem Entfernen der E/A-Platine und der Knopfzellenbatterie wird empfohlen, die Einstellungen des BIOS-Setup­Programms zu notieren.

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie den Akku.

4. Entfernen Sie die Festplatte.

36

Vorgehensweise

1. Öffnen Sie den Riegel und trennen Sie das E/A-Platinenkabel von der E/A-Platine.

2. Lösen Sie das E/A-Platinenkabel von der Handballenstützen- und Tastaturbaugruppe.

3. Entfernen Sie die Schraube (M2x4), mit der die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

4. Heben Sie die E/A-Platine zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe.

70 Entfernen der E/A-Platine

37

Wiedereinbauen der E/A-Platine

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Platzieren Sie die E/A-Platine mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe.

2. Setzen Sie die Schraube (M2x4) wieder ein, mit der die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt wird.

3. Befestigen Sie das E/A-Platinenkabel an der Handballenstützen- und Tastaturbaugruppe.

4. Verbinden Sie das E/A-Platinenkabel mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.

Voraussetzungen nach der Arbeit am Computer

1. Setzen Sie die Festplatte wieder ein.

2. Bauen Sie den Akku wieder ein.

3. Bringen Sie die Bodenabdeckung wieder an.

4. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen der E/A-Platine 71

Entfernen der Betriebsschalterplatine

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Bodenabdeckung.

3. Entfernen Sie den Lüfter.

Vorgehensweise

1. Entfernen Sie die zwei Schrauben (M2,5x5), mit denen das linke Scharnier an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.

2. Öffnen Sie das linke Scharnier.

38

3. Öffnen Sie den Riegel und trennen Sie das Kabel der Betriebsschalterplatine von der Systemplatine.

4. Lösen Sie das Klebeband, mit dem die Betriebsschalterplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

5. Entfernen Sie die Schraube (M2x2), mit der die Betriebsschalterplatine an der Handballenstützen- und Tastaturbaugruppe befestigt
ist.

6. Heben Sie die Betriebsschalterplatine zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus.

72 Entfernen der Betriebsschalterplatine

Entfernen der Betriebsschalterplatine 73

39

Wiedereinsetzen der Betriebsschalterplatine

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Platzieren Sie die Betriebsschalterplatine auf der Handballenstützen- und Tastaturbaugruppe und richten Sie die Schraubenbohrung
auf der Betriebsschalterplatine an der Schraubenbohrung auf der Handballenstützen- und Tastaturbaugruppe aus.

2. Setzen Sie die Schraube (M2x2) wieder ein, mit der die Betriebsschalterplatine an der Handballenstützen- und Tastaturbaugruppe
befestigt wird.

3. Befestigen Sie das Klebeband, mit der die Betriebsschalterplatine an der Handballenstützen- und Tastaturbaugruppe befestigt wird.

4. Schieben Sie das Betriebsschalterkabel in die Betriebsschalterplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.

5. Schließen Sie das linke Scharnier.

6. Setzen Sie die zwei Schrauben (M2,5x5) wieder ein, mit denen das linke Scharnier an der Handballenstützen- und Tastaturbaugruppe
befestigt wird.

74 Wiedereinsetzen der Betriebsschalterplatine

Voraussetzungen nach der Arbeit am Computer

1. Setzen Sie den Lüfter wieder ein.

2. Bringen Sie die Bodenabdeckung wieder an.

3. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinsetzen der Betriebsschalterplatine

75

Entfernen der Systemplatine

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-

Tag-Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben.

ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle Änderungen im BIOS, die Sie über das System-

Setup vorgenommen haben, entfernt. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die
Systemplatine ausgetauscht haben.

ANMERKUNG: Bevor Sie die Kabel von der Systemplatine trennen, notieren Sie sich die Position der Anschlüsse, sodass

Sie die Kabel nach dem Wiedereinbau der Systemplatine wieder korrekt anschließen können.

Voraussetzungen

40

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie den Akku.

4. Entfernen Sie die Speichermodule.

5. Entfernen Sie die Wireless-Karte.

6. Entfernen Sie das/den SSD-Laufwerk/Intel Optane-Speicher.

7. Entfernen Sie den Lüfter.

8. Entfernen Sie den Kühlkörper.

Vorgehensweise

1. Trennen Sie das Netzadapteranschlusskabel von der Systemplatine.

2. Trennen Sie das Lautsprecherkabel von der Systemplatine.

3. Öffnen Sie die Verriegelung und trennen Sie die Tastatur von der Systemplatine.

4. Öffnen Sie die Verriegelung und ziehen Sie das Kabel der Tastaturhintergrundbeleuchtung von der Systemplatine ab.

5. Öffnen Sie die Verriegelung und ziehen Sie das Touchpadkabel von der Systemplatine ab.

6. Öffnen Sie den Riegel und trennen Sie das Festplattenkabel von der Systemplatine.

7. Öffnen Sie den Riegel und trennen Sie das E/A-Platinenkabel von der Systemplatine.

8. Öffnen Sie die Verriegelung und ziehen Sie das Fingerabdruckleserkabel von der Systemplatine ab.

9. Öffnen Sie den Riegel und trennen Sie das Kabel der Betriebsschalterplatine von der Systemplatine.

76 Entfernen der Systemplatine

10. Entfernen Sie die drei Schrauben (M2,5x5), mit denen das rechte Scharnier an der Systemplatine befestigt ist.

11. Öffnen Sie das rechte Scharnier.

12. Entfernen Sie die Schraube (M2x4), mit der die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

13. Heben Sie die Systemplatine aus der Handballenstützen- und Tastaturbaugruppe heraus.

Entfernen der Systemplatine

77

78 Entfernen der Systemplatine

41

Wiedereinbauen der Systemplatine

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-

Tag-Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben.

ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle Änderungen im BIOS, die Sie über das System-

Setup vorgenommen haben, entfernt. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die
Systemplatine ausgetauscht haben.

Vorgehensweise

1. Richten Sie die Schraubenbohrung auf der Systemplatine an der Schraubenbohrung auf der Handballenstützen- und
Tastaturbaugruppe aus.

2. Setzen Sie die Schraube (M2x4) wieder ein, mit der die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt
wird.

3. Schließen Sie das rechte Bildschirmscharnier.

4. Setzen Sie die drei Schrauben (M2,5x5) wieder ein, mit denen das rechte Scharnier an der Systemplatine befestigt wird.

Wiedereinbauen der Systemplatine 79

5. Verbinden Sie Netzadapteranschlusskabel und Lautsprecherkabel mit der Systemplatine.

6. Schieben Sie das Kabel der Tastaturhintergrundbeleuchtung und das Tastaturkabel in die zugehörigen Anschlüsse auf der
Systemplatine und schließen Sie die Verriegelungen.

7. Schieben Sie das Touchpad-Kabel und das Festplattenkabel in die zugehörigen Anschlüsse auf der Systemplatine und schließen Sie die
Verriegelungen.

8. Schieben Sie das E/A-Platinenkabel und das Kabel des Fingerabdrucklesers in die zugehörigen Anschlüsse auf der Systemplatine und
schließen Sie die Verriegelungen.

9. Schieben Sie das Kabel der Betriebsschalterplatine in den Anschluss auf der Systemplatine und schließen Sie die Verriegelung.

Voraussetzungen nach der Arbeit am Computer

1. Setzen Sie den Kühlkörper wieder ein.

2. Setzen Sie den Lüfter wieder ein.

80

Wiedereinbauen der Systemplatine

3. Setzen Sie das/den SSD-Laufwerk/Intel Optane-Speicher wieder ein.

4. Setzen Sie die Wireless-Karte wieder ein.

5. Setzen Sie die Speichermodule wieder ein.

6. Bauen Sie den Akku wieder ein.

7. Bringen Sie die Bodenabdeckung wieder an.

8. Bauen Sie das optische Laufwerk wieder ein.

Eingabe der Service-Tag-Nummer im BIOS-Setup­Programm

1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch.

2. Drücken Sie die Taste F2, sobald das Dell Logo angezeigt wird, um das BIOS-Setup-Programm aufzurufen.

3. Navigieren Sie zur Hauptregisterkarte und geben Sie die Service-Tag-Nummer in das Feld Service-Tag-Eingabe ein.

ANMERKUNG: Bei der Service-Tag-Nummer handelt es sich um die alphanumerische Kennung auf der Rückseite des

Computers.

Wiedereinbauen der Systemplatine 81

Entfernen des Betriebsschalters mit

Fingerabdruckleser

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

ANMERKUNG: Gilt nur für Computer, die mit Fingerabdruckleser ausgeliefert werden.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie den Akku.

4. Entfernen Sie das SSD-Laufwerk/Intel Optane-Speichermodul.

5. Entfernen Sie den Lüfter.

6. Entfernen Sie die Wireless-Karte.

7. Entfernen Sie die Betriebsschalterplatine.

8. Entfernen Sie die Systemplatine.

42

Vorgehensweise

1. Lösen Sie das Kabel des Fingerabdrucklesers von der Handballenstützen- und Tastaturbaugruppe.

2. Entfernen Sie die Schraube (M2x2), mit der der Betriebsschalter mit Fingerabdruckleser an der Handballenstützen- und
Tastaturbaugruppe befestigt ist.

3. Lösen Sie die Platine des Fingerabdrucklesers mithilfe eines Kunststoffstifts von der Handballenstützen- und Tastaturbaugruppe.

4. Heben Sie den Betriebsschalter mit Fingerabdruckleser zusammen mit dem zugehörigen Kabel aus der Handballenstützen- und
Tastaturbaugruppe.

82 Entfernen des Betriebsschalters mit Fingerabdruckleser

Entfernen des Betriebsschalters mit Fingerabdruckleser 83

43

Ersetzen des Betriebsschalters mit

Fingerabdruckleser

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

ANMERKUNG: Gilt nur für Computer, die mit Fingerabdruckleser ausgeliefert werden.

Vorgehensweise

1. Richten Sie den Betriebsschalter mit Fingerabdruckleser mithilfe der Passstifte aus und platzieren Sie ihn auf der Handballenstützen­und Tastaturbaugruppe.

2. Setzen Sie die Schraube (M2x2) wieder ein, mit der der Betriebsschalter mit Fingerabdruckleser an der Handballenstützen- und
Tastaturbaugruppe befestigt wird.

3. Befestigen Sie das Kabel des Fingerabdrucklesers an der Handballenstützen- und Tastaturbaugruppe.

Voraussetzungen nach der Arbeit am Computer

1. Bauen Sie die Systemplatine wieder ein.

2. Setzen Sie die Betriebsschalterplatine wieder ein.

3. Setzen Sie die Wireless-Karte wieder ein.

4. Setzen Sie den Lüfter wieder ein.

5. Setzen Sie das SSD-Laufwerk/Intel Optane-Speichermodul wieder ein.

6. Bauen Sie den Akku wieder ein.

7. Bringen Sie die Bodenabdeckung wieder an.

84 Ersetzen des Betriebsschalters mit Fingerabdruckleser

8. Bauen Sie das optische Laufwerk wieder an.

Ersetzen des Betriebsschalters mit Fingerabdruckleser 85

Entfernen der Handballenstützen- und

Tastaturbaugruppe

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie den Akku.

4. Entfernen Sie die Anschlussplatine des optischen Laufwerks.

5. Entfernen Sie den Lüfter.

6. Entfernen Sie das Solid-State-Laufwerk/den Intel Optane-Speicher.

7. Entfernen Sie die Wireless-Karte.

8. Entfernen Sie die Lautsprecher.

9. Entfernen Sie die Festplatte.

10. Entfernen Sie das Touchpad.

11. Entfernen Sie den Netzadapteranschluss.

12. Entfernen Sie die Bildschirmbaugruppe.

13. Entfernen Sie die E/A-Platine.

14. Entfernen Sie die Betriebsschalterplatine.

15. Entfernen Sie die Systemplatine.

16. Entfernen Sie den Betriebsschalter mit Fingerabdruckleser (optional).

44

Vorgehensweise

Nachdem die oben beschriebenen Schritte ausgeführt wurden, bleibt noch die Handballenstützen- und Tastaturbaugruppe.

86 Entfernen der Handballenstützen- und Tastaturbaugruppe

Entfernen der Handballenstützen- und Tastaturbaugruppe 87

Wiedereinbauen der Handballenstützen- und

Tastaturbaugruppe

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

Legen Sie die Handballenstützen- und Tastaturbaugruppe auf eine ebene Fläche.

45

Voraussetzungen nach der Arbeit am Computer

1. Setzen Sie denBetriebsschalter mit Fingerabdruckleser wieder ein (optional).

2. Bauen Sie die Systemplatine wieder ein.

3. Setzen Sie die Betriebsschalterplatine wieder ein.

4. Bauen Sie die E/A-Platine wieder ein.

5. Bauen Sie die Bildschirmbaugruppe wieder ein.

6. Befestigen Sie den Netzadapteranschluss wieder.

7. Ersetzen Sie das Touchpad touchpad.

8. Setzen Sie die Festplatte wieder ein.

9. Bauen Sie die Lautsprecher wieder ein.

10. Setzen Sie die Wireless-Karte wieder ein.

11. Bauen Sie das Solid-State-Laufwerk/den Intel Optane-Speicher wieder ein.

12. Setzen Sie den Lüfter wieder ein.

13. Setzen Sie die Anschlussplatine des optischen Laufwerks wieder ein.

14. Bauen Sie den Akku wieder ein.

88 Wiedereinbauen der Handballenstützen- und Tastaturbaugruppe

15. Bringen Sie die Bodenabdeckung wieder an.

16. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen der Handballenstützen- und Tastaturbaugruppe 89

46

Entfernen der Bildschirmblende

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie die Wireless-Karte.

4. Entfernen Sie die Bildschirmbaugruppe.

Vorgehensweise

1. Hebeln Sie die Bildschirmblende mit einem Kunststoffstift vorsichtig vom oberen linken Rand der hinteren Bildschirmabdeckung und
der Antennenbaugruppe ab.

2. Entfernen Sie die Bildschirmblende von der hinteren Bildschirmabdeckung und der Antennenbaugruppe.

90 Entfernen der Bildschirmblende

Wiedereinbauen der Bildschirmblende

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

Richten Sie die Bildschirmblende an der hinteren Bildschirmabdeckung und der Antennenbaugruppe aus und lassen Sie sie vorsichtig
einrasten.

47

Voraussetzungen nach der Arbeit am Computer

1. Bauen Sie die Bildschirmbaugruppe wieder ein.

2. Setzen Sie die Wireless-Karte wieder ein.

3. Bringen Sie die Bodenabdeckung wieder an.

4. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen der Bildschirmblende 91

Entfernen der Kamera

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie die Wireless-Karte.

4. Entfernen Sie die Bildschirmbaugruppe.

5. Entfernen Sie die Bildschirmblende.

Vorgehensweise

48

1. Hebeln Sie die Kamera mithilfe eines Kunststoffstifts vorsichtig von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab.

2. Trennen Sie das Kamerakabel vom Kameramodul.

3. Heben Sie das Kameramodul aus der hinteren Bildschirmabdeckung und der Antennenbaugruppe.

92 Entfernen der Kamera

Wiedereinbauen der Kamera

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Schließen Sie das Kamerakabel am Kameramodul an.

2. Bringen Sie das Kameramodul mithilfe des Passstifts auf der hinteren Bildschirmabdeckung und der Antennenbaugruppe an.

49

Voraussetzungen nach der Arbeit am Computer

1. Bringen Sie die Bildschirmblende an.

2. Bauen Sie die Bildschirmbaugruppe wieder ein.

3. Setzen Sie die Wireless-Karte wieder ein.

4. Bringen Sie die Bodenabdeckung wieder an.

5. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinbauen der Kamera 93

Entfernen des Bildschirms

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie die Abdeckung an der Unterseite.

2. Entfernen Sie die Wireless-Karte.

3. Entfernen Sie die Bildschirmbaugruppe.

4. Entfernen Sie die Bildschirmblende.

Vorgehensweise

1. Entfernen Sie die vier Schrauben (M2x3), mit denen das Bildschirmbedienfeld an der hinteren Bildschirmabdeckung und der
Antennenbaugruppe befestigt wird.

2. Heben Sie den Bildschirm an und drehen Sie ihn um.

50

3. Ziehen Sie das Klebeband, das das Bildschirmkabel an der Rückseite des Bildschirms befestigt, ab.

4. Heben Sie den Riegel an und trennen Sie das Bildschirmkabelanschluss.

5. Heben Sie den Bildschirm von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab.

94 Entfernen des Bildschirms

Entfernen des Bildschirms 95

51

Wiedereinbauen des Bildschirms

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Legen Sie den Bildschirm auf eine ebene und saubere Oberfläche.

2. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf der Rückseite des Bildschirms und schließen Sie die Verriegelung, um das
Kabel zu befestigen.

3. Bringen Sie das Klebeband an, mit dem das Bildschirmkabel auf der Rückseite des Bildschirms befestigt ist.

4. Setzen Sie den Bildschirm auf die hintere Bildschirmabdeckung und die Antennenbaugruppe.

5. Richten Sie die Schraubenbohrungen des Bildschirmbedienfelds an den Schraubenbohrungen der hinteren Bildschirmabdeckung und
der Antennenbaugruppe aus.

6. Ersetzen Sie die vier Schrauben (M2x3), mit denen das Bildschirmbedienfeld an der hinteren Bildschirmabdeckung und der
Antennenbaugruppe befestigt wird.

96 Wiedereinbauen des Bildschirms

Voraussetzungen nach der Arbeit am Computer

1. Bringen Sie die Bildschirmblende an.

2. Bauen Sie die Bildschirmbaugruppe wieder ein.

3. Setzen Sie die Wireless-Karte wieder ein.

4. Bringen Sie die Bodenabdeckung wieder an.

Wiedereinbauen des Bildschirms

97

Entfernen der Bildschirmscharniere

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie die Wireless-Karte.

4. Entfernen Sie die Bildschirmbaugruppe.

5. Entfernen Sie die Bildschirmblende.

6. Entfernen Sie den Bildschirm.

Vorgehensweise

52

1. Entfernen Sie die acht Schrauben (M2,5x4), mit denen die Bildschirmscharniere an der hinteren Bildschirmabdeckung und der
Antennenbaugruppe befestigt sind.

2. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Bildschirmscharnierhalterungen an der hinteren Bildschirmabdeckung und der
Antennenbaugruppe befestigt sind.

3. Heben Sie die Bildschirmscharniere und Halterungen von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab.

98 Entfernen der Bildschirmscharniere

53

Wiedereinsetzen der Bildschirmscharniere

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Vorgehensweise

1. Richten Sie die Schraubenbohrungen der Bildschirmscharniere und Halterungen an den Schraubenbohrungen der hinteren
Bildschirmabdeckung und der Antennenbaugruppe aus.

2. Setzen Sie die zwei Schrauben (M2x3) wieder ein, mit denen die Bildschirmscharnierhalterungen an der hinteren Bildschirmabdeckung
und der Antennenbaugruppe befestigt werden.

3. Setzen Sie die acht Schrauben (M2,5x4) wieder ein, mit denen die Bildschirmscharniere an der hinteren Bildschirmabdeckung und der
Antennenbaugruppe befestigt werden.

Voraussetzungen nach der Arbeit am Computer

1. Bauen Sie den Bildschirm wieder ein.

2. Bringen Sie die Bildschirmblende an.

3. Bauen Sie die Bildschirmbaugruppe wieder ein.

4. Setzen Sie die Wireless-Karte wieder ein.

5. Bringen Sie die Bodenabdeckung wieder an.

6. Bauen Sie das optische Laufwerk wieder ein.

Wiedereinsetzen der Bildschirmscharniere 99

Entfernen des Bildschirmkabels

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des

Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres

Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien

finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Voraussetzungen

1. Entfernen Sie das optische Laufwerk.

2. Entfernen Sie die Abdeckung an der Unterseite.

3. Entfernen Sie die Wireless-Karte.

4. Entfernen Sie die Bildschirmbaugruppe.

5. Entfernen Sie die Bildschirmblende.

6. Entfernen Sie den Bildschirm.

7. Entfernen Sie die Bildschirmscharniere.

54

Vorgehensweise

1. Trennen Sie das Kamerakabel vom Kameramodul.

2. Notieren Sie sich die Führung des Bildschirmkabels und entfernen Sie das Kabel aus den Kabelführungen auf der hinteren
Bildschirmabdeckung und der Antennenbaugruppe.

3. Entfernen Sie das Bildschirmkabel von der hinteren Bildschirmabdeckung und der Antennenbaugruppe.

100 Entfernen des Bildschirmkabels
