Inspiron 11
3000 Series
Guide de maintenance
Modèle d'ordinateur: Inspiron 11–3158
Modèle réglementaire: P20T
Type réglementaire: P20T004
Remarques, précautions et
avertissements
REMARQUE : Une REMARQUE indique des informations importantes qui
peuvent vous aider à mieux utiliser votre ordinateur.
PRÉCAUTION : Une PRÉCAUTION indique un risque d'endommagement du
matériel ou de perte de données et vous indique comment éviter le
problème.
AVERTISSEMENT : Un AVERTISSEMENT indique un risque
d'endommagement du matériel, de blessures corporelles ou même de mort.
Copyright © 2015 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois
américaines et internationales sur le copyright et la propriété intellectuelle. Dell™ et le logo
Dell sont des marques commerciales de Dell Inc. aux États-Unis et/ou dans d’autres
juridictions. Toutes les autres marques et noms mentionnés sont des marques commerciales
de leurs propriétaires respectifs.
2015 - 08
Rév. A00
Table des matières
Avant une intervention à l’intérieur de l’ordinateur..............9
Avant de commencer ....................................................................................... 9
Consignes de sécurité....................................................................................... 9
Outils recommandés........................................................................................11
Après une intervention à l’intérieur de l’ordinateur............12
Retrait du cache de fond..........................................................13
Procédure.........................................................................................................13
Remise en place du cache de fond.........................................15
Procédure.........................................................................................................15
Retrait de la batterie..................................................................16
Prérequis...........................................................................................................16
Procédure.........................................................................................................16
Remise en place de la batterie................................................ 18
Procédure.........................................................................................................18
Étapes finales....................................................................................................18
Retrait de la barrette de mémoire.......................................... 19
Prérequis...........................................................................................................19
Procédure.........................................................................................................19
Remise en place de la barrette de mémoire......................... 21
Procédure.........................................................................................................21
Étapes finales................................................................................................... 22
3
Retrait du disque dur................................................................ 23
Prérequis.......................................................................................................... 23
Procédure.........................................................................................................23
Remise en place du disque dur............................................... 27
Procédure.........................................................................................................27
Étapes finales....................................................................................................27
Retrait de la pile bouton.......................................................... 28
Prérequis.......................................................................................................... 28
Procédure........................................................................................................ 28
Remise en place de la pile bouton......................................... 30
Procédure........................................................................................................ 30
Étapes finales................................................................................................... 30
Retrait de la carte sans fil......................................................... 31
Prérequis...........................................................................................................31
Procédure.........................................................................................................31
Remise en place de la carte sans fil........................................33
Procédure.........................................................................................................33
Étapes finales................................................................................................... 34
Retrait de la carte des boutons d’alimentation et de
volume.........................................................................................35
Prérequis.......................................................................................................... 35
Procédure.........................................................................................................35
Remise en place de la carte des boutons d’alimentation
et de volume...............................................................................37
Procédure.........................................................................................................37
Étapes finales....................................................................................................37
4
Retrait des haut-parleurs.........................................................38
Prérequis.......................................................................................................... 38
Procédure........................................................................................................ 39
Remise en place des haut-parleurs........................................42
Procédure........................................................................................................ 42
Étapes finales................................................................................................... 42

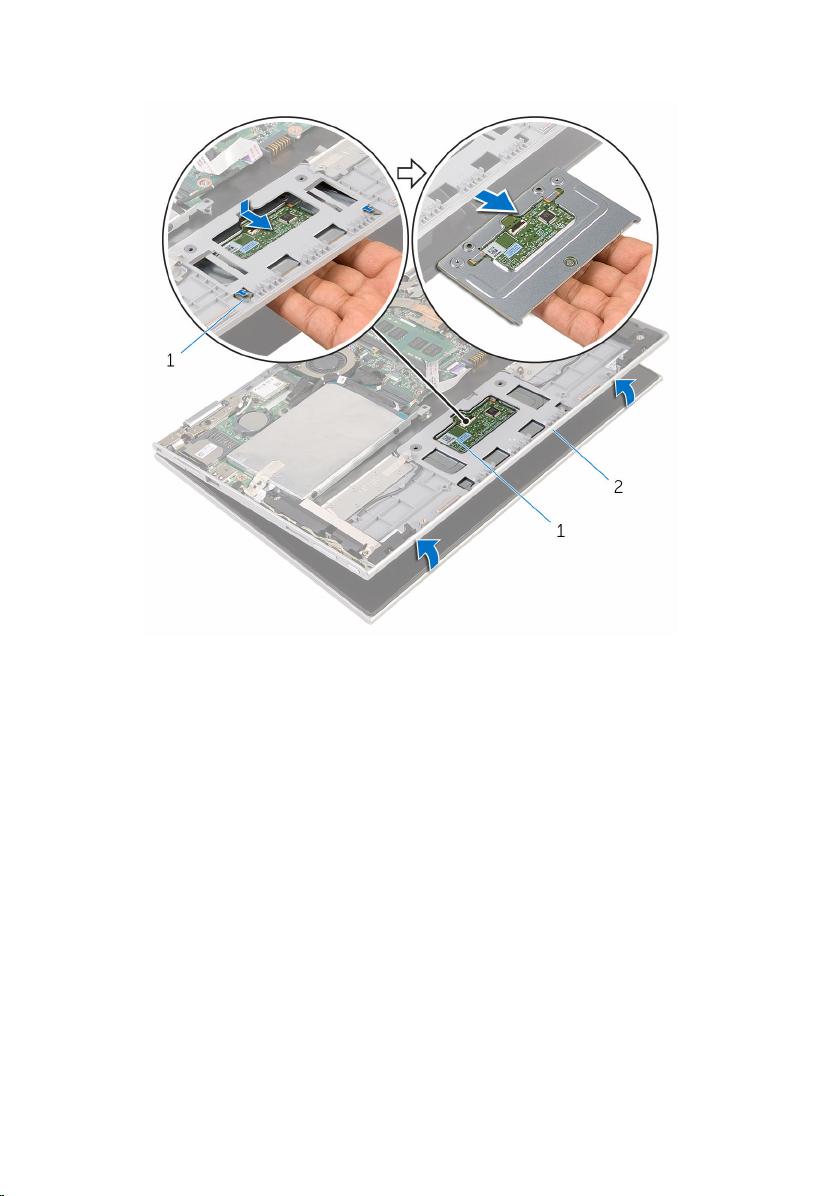

Retrait du pavé tactile.............................................................. 43
Prérequis.......................................................................................................... 43
Procédure........................................................................................................ 43
Remise en place du pavé tactile............................................. 47
Procédure.........................................................................................................47
Étapes finales................................................................................................... 47
Retrait du bloc ventilateur-dissipateur thermique du
processeur.................................................................................. 48
Prérequis.......................................................................................................... 48
Procédure........................................................................................................ 48
Remise en place du bloc ventilateur-dissipateur de
chaleur du processeur..............................................................50
Procédure........................................................................................................ 50
Étapes finales................................................................................................... 50
Retrait de la carte /ES................................................................51
Prérequis...........................................................................................................51
Procédure.........................................................................................................51
Remise en place de la carte d’E/S...........................................53
Procédure.........................................................................................................53
Étapes finales................................................................................................... 53
5
Retrait de la carte système...................................................... 54
Prérequis.......................................................................................................... 54
Procédure........................................................................................................ 54
Remise en place de la carte système..................................... 58
Procédure........................................................................................................ 58
Étapes finales................................................................................................... 59
Saisie du numéro de service dans le programme de configuration du
BIOS..................................................................................................................59
Retrait du port d’adaptateur d’alimentation........................60
Prérequis..........................................................................................................60
Procédure........................................................................................................ 60
Remise en place du port d’adaptateur d’alimentation.......62
Procédure........................................................................................................ 62
Étapes finales................................................................................................... 62
Retrait de l’assemblage de l’écran..........................................63
Prérequis.......................................................................................................... 63
Procédure........................................................................................................ 63
Remise en place de l’assemblage de l’écran........................ 66
Procédure........................................................................................................ 66
Étapes finales................................................................................................... 67

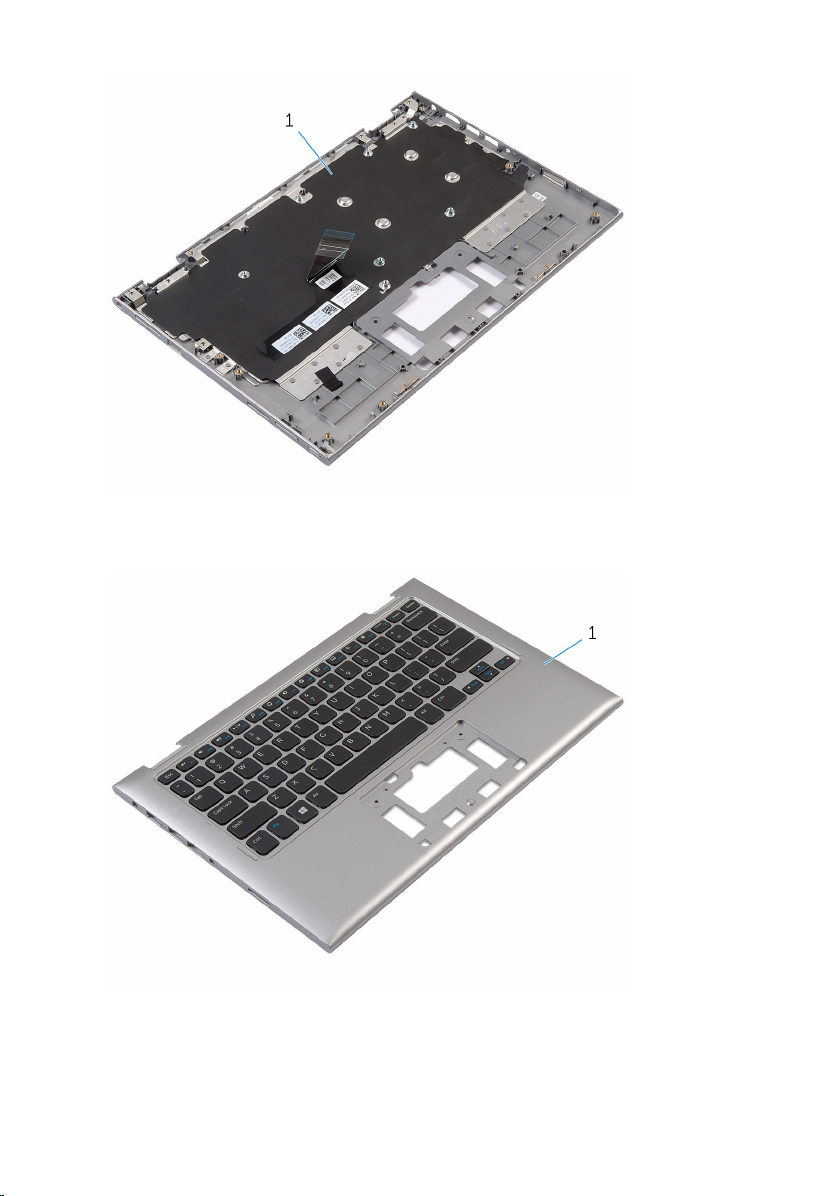

Retrait de l’assemblage de repose-mains et de clavier......68
Prérequis.......................................................................................................... 68
Procédure........................................................................................................ 68
Remise en place de l’assemblage de repose-mains et
de clavier.....................................................................................70
Procédure........................................................................................................ 70
Étapes finales................................................................................................... 70
6
Retrait de l’assemblage du capot arrière de l’écran et
des antennes...............................................................................71
Prérequis...........................................................................................................71
Procédure......................................................................................................... 71
Remise en place de l’assemblage du capot arrière de
l’écran et des antennes.............................................................73
Procédure.........................................................................................................73
Étapes finales....................................................................................................73
Retrait des charnières d’écran................................................ 74
Prérequis.......................................................................................................... 74
Procédure.........................................................................................................74
Remise en place des charnières d’écran............................... 76
Procédure.........................................................................................................76
Étapes finales................................................................................................... 76

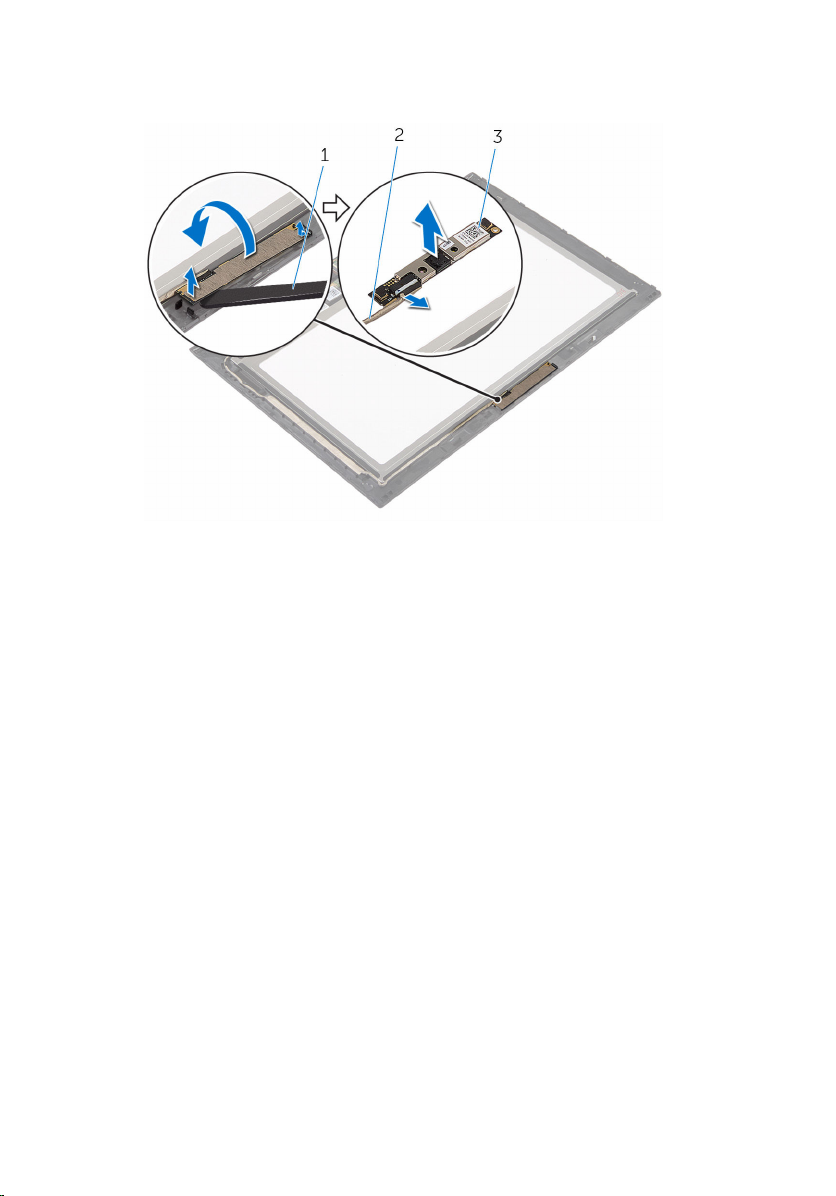

Retrait de la caméra.................................................................. 77
Prérequis...........................................................................................................77
Procédure.........................................................................................................77
Remise en place de la caméra.................................................79
Procédure.........................................................................................................79
Étapes finales................................................................................................... 79
Retrait de la carte du bouton Windows................................80
Prérequis..........................................................................................................80
Procédure........................................................................................................ 80
Remise en place de la carte du bouton Windows...............82
Procédure........................................................................................................ 82
Étapes finales................................................................................................... 82
7
Retrait du câble d’écran........................................................... 83
Prérequis.......................................................................................................... 83
Procédure........................................................................................................ 83
Remise en place du câble d’écran..........................................86
Procédure........................................................................................................ 86
Étapes finales................................................................................................... 86

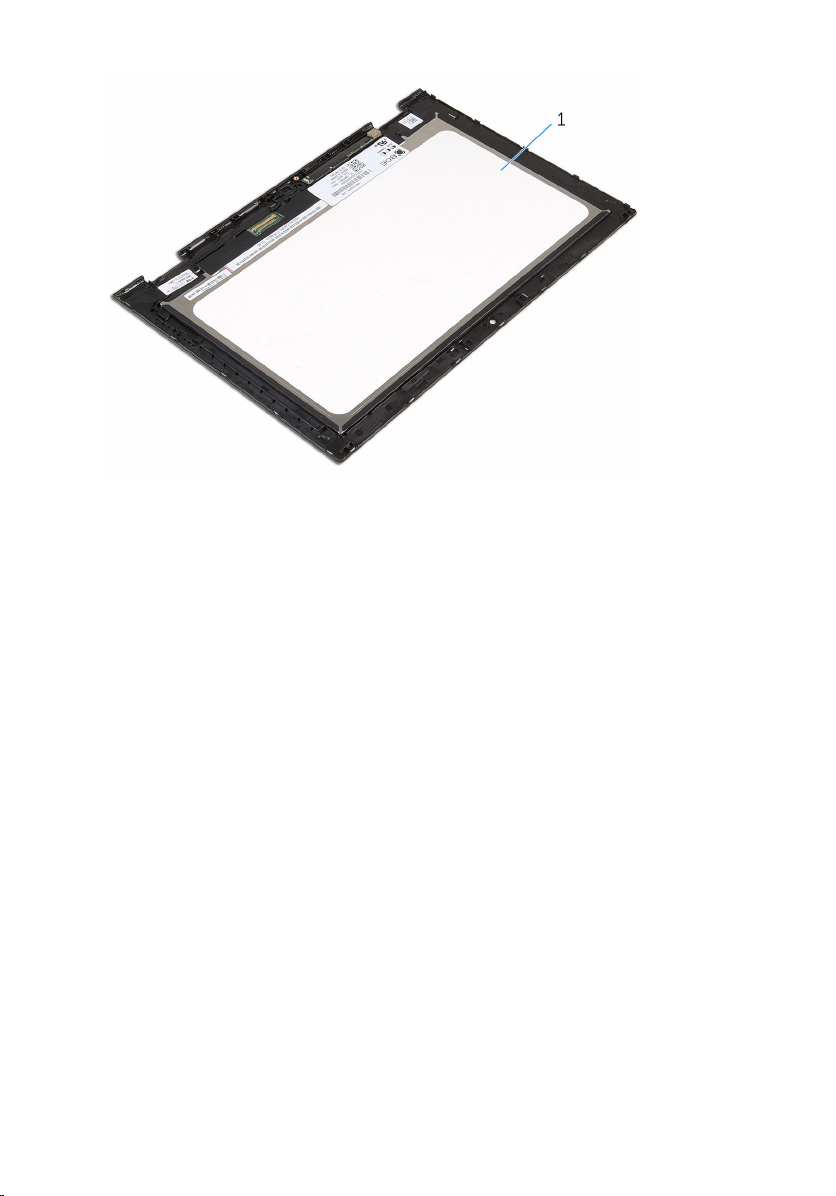

Retrait du panneau d’écran..................................................... 87
Prérequis.......................................................................................................... 87
Procédure.........................................................................................................87
Remise en place du panneau d’écran....................................89
Procédure........................................................................................................ 89
Étapes finales................................................................................................... 89
Flashage du BIOS.......................................................................90
Obtenir de l’aide et contacter Dell.........................................91
Ressources d’aide en libre-service..................................................................91
Contacter Dell..................................................................................................92
8
Avant une intervention à l’intérieur de l’ordinateur
PRÉCAUTION : Pour éviter d'endommager les composants et les
cartes, tenez-les par les bords en évitant de toucher les broches et les
éléments de contact.
REMARQUE : Les images dans ce document peuvent être différentes de
votre ordinateur selon la configuration que vous avez commandée.
Avant de commencer
1 Enregistrez et fermez tous les fichiers et quittez tous les programmes
ouverts.
2 Arrêtez l'ordinateur.
– Windows 10 : cliquez ou appuyez sur Démarrer → Alimentation →
Arrêter.
– Windows 8.1 : Sur l’écran d’Accueil, cliquez ou tapez sur l’icône →
Arrêter.
– Windows 7 : cliquez ou tapez sur Démarrer → Arrêter.
REMARQUE : Si vous utilisez un autre système d'exploitation,
consultez la documentation correspondante pour connaître les
consignes d'arrêt.
3 Débranchez du secteur l’ordinateur et tous les périphériques qui y sont
connectés.
4 Déconnectez tous les câbles téléphoniques, câbles réseau, etc., de votre
ordinateur.
5 Débranchez tous les dispositifs et périphériques raccordés, comme le
clavier, la souris, l'écran, etc., de votre ordinateur.
6 Retirez les cartes média et le disque optique de votre ordinateur, le cas
échéant.
Consignes de sécurité
Suivez les consignes de sécurité ci-dessous pour protéger votre ordinateur
des dégâts potentiels et pour assurer votre sécurité personnelle.
9
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les informations de sécurité fournies avec ce dernier. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
AVERTISSEMENT : Déconnectez toutes les sources d'alimentation
avant d'ouvrir le capot ou les panneaux de l'ordinateur. Lorsque vous
avez fini de travailler à l'intérieur de l'ordinateur, remettez en place
tous les capots, panneaux et vis avant de connecter l'ordinateur à une
source d'alimentation.
PRÉCAUTION : pour éviter d’endommager l’ordinateur, assurez-vous
que la surface de travail est plane et propre.
PRÉCAUTION : Pour éviter d'endommager les composants et les
cartes, tenez-les par les bords en évitant de toucher les broches et les
éléments de contact.
PRÉCAUTION : N’effectuez que les opérations de dépannage et
réparations autorisées ou formulées par l’équipe Dell d’assistance
technique. Tout dommage causé par une réparation non autorisée par
Dell est exclu de votre garantie. Consultez les consignes de sécurité
fournies avec le produit ou à l’adresse www.dell.com/
regulatory_compliance.
PRÉCAUTION : Avant de toucher un élément dans l’ordinateur,
raccordez-vous à la terre en touchant une surface métallique non
peinte, telle que le métal à l’arrière de l’ordinateur. Pendant
l’intervention, touchez régulièrement une surface métallique non
peinte pour éliminer l’électricité statique qui pourrait endommager les
composants.
PRÉCAUTION : lorsque vous débranchez un câble, tirez sur son
connecteur ou sur sa languette, jamais sur le câble lui-même. Certains
câbles possèdent des connecteurs avec des pattes de verrouillage ou
des vis moletées que vous devez libérer avant de débrancher le câble.
Lorsque vous débranchez des câbles, gardez-les alignés pour éviter de
tordre les broches des connecteurs. Lorsque vous branchez des
câbles, vérifiez que les ports et les connecteurs sont correctement
orientés et alignés.
10
PRÉCAUTION : Appuyez pour éjecter toute carte insérée dans le
lecteur de carte mémoire.
Outils recommandés
Les procédures dans ce document peuvent nécessiter les outils suivants :
• tournevis cruciforme
• pointe en plastique
11
Après une intervention à l’intérieur de l’ordinateur
PRÉCAUTION : Laisser des vis mal fixées à l'intérieur de votre
ordinateur peut gravement endommager ce dernier.
1 Remettez en place toutes les vis et assurez-vous qu’elles sont toutes bien
fixées à l’intérieur de l’ordinateur.
2 Branchez les dispositifs externes, les périphériques et les câbles que vous
avez retirés avant d’intervenir sur votre ordinateur.
3 Remettez en place les cartes mémoire, les disques et tout autre
composant que vous avez retiré avant votre intervention dans
l’ordinateur.
4 Branchez l'ordinateur et tous les périphériques connectés sur leurs prises
secteur respectives.
5 Mettez sous tension l'ordinateur.
12
Retrait du cache de fond
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Éteignez l'écran puis retournez l'ordinateur.
2 Retirez les vis qui fixent le cache de fond à l’assemblage de repose-mains
et de clavier.
Avant une intervention à l’intérieur de l’ordinateur. Après
13
3 À l’aide d’une pointe en plastique, faites levier sur le cache de fond pour
le retirer de l’assemblage du repose-mains.
1 pointe en plastique 2 assemblage de repose-
mains et de clavier
14
3 le cache de fond de
l’ordinateur
4 Vis (9)
Remise en place du cache de fond
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Insérez les languettes du cache de fond dans les fentes correspondantes
de la base de l’ordinateur, puis enclenchez délicatement le cache de
fond.
2 Vissez les vis qui fixent le cache de fond à la base de l’ordinateur.
Avant une intervention à l’intérieur de l’ordinateur. Après
15
Retrait de la batterie
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
Retirez le cache de fond.
Procédure
1 Retirez le câble du disque dur de ses guides d’acheminement situés sur la
batterie.
2 Retirez les vis qui fixent la batterie à l’assemblage de repose-mains et de
clavier.
Avant une intervention à l’intérieur de l’ordinateur. Après
16
3 Soulevez la batterie pour la dégager de l’assemblage de repose-mains et
de clavier.
1 câble du disque dur 2 Vis (3)
3 batterie 4 assemblage de repose-
mains et de clavier
4 Maintenez le bouton d’alimentation appuyé pendant 5 secondes pour
mettre la carte système à la terre.
17
Remise en place de la batterie
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Alignez les trous de vis de la batterie avec ceux de l’assemblage de
repose-mains et de clavier.
2 Acheminez le câble du disque dur dans les guides d’acheminement situés
sur la batterie.
3 Vissez les vis qui fixent la batterie à l’assemblage de repose-mains et de
clavier.
Étapes finales
Avant une intervention à l’intérieur de l’ordinateur. Après
Remettez en place le cache de fond.
18
Retrait de la barrette de mémoire
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
Procédure
1 Du bout des doigts, écartez délicatement les clips de fixation situés à
chaque extrémité du logement de barrette de mémoire jusqu’à ce que
celle-ci s’éjecte.
Avant une intervention à l’intérieur de l’ordinateur. Après
19
2 Retirez la barrette de mémoire de son logement.
1 barrette de mémoire 2 pinces de fixation (2)
3 logement de barrette de
mémoire
20
Remise en place de la barrette de mémoire
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Alignez l’encoche de la barrette de mémoire avec la languette de son
logement.
Avant une intervention à l’intérieur de l’ordinateur. Après
21
2 Insérez fermement la barrette de mémoire dans son connecteur en
l’inclinant, puis appuyez dessus jusqu’à ce qu’elle s’enclenche.
REMARQUE : Si vous n'entendez pas de déclic, retirez le module de
mémoire et réinstallez-le.
1 Patte 2 Encoche
3 logement de barrette de
mémoire
5 barrette de mémoire
Étapes finales
1 Remettez en place la batterie.
2 Remettez en place le cache de fond.
22
4 pinces de fixation (2)
Retrait du disque dur
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
PRÉCAUTION : Les disques durs sont fragiles. Faites particulièrement
attention lors de la manipulation du disque dur.
PRÉCAUTION : Pour éviter toute perte de données, ne retirez pas le
disque dur pendant que l’ordinateur est en veille ou allumé.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
Procédure
Avant une intervention à l’intérieur de l’ordinateur. Après
1 Décollez le ruban adhésif qui fixe le câble de disque dur à la base de
l’ordinateur.
23
2 Décollez le ruban adhésif qui fixe l’assemblage du disque dur à
l’assemblage de repose-mains et de clavier.
1 bande adhésive 2 bande adhésive
3 ensemble de disque dur
3 À l’aide de la languette de retrait, déconnectez le câble du disque dur de
la carte système.
4 Retirez les vis qui fixent l’assemblage de disque dur à l’assemblage de
repose-mains et de clavier.
24
5 Soulevez l’assemblage de disque dur et son câble pour le dégager de
l’assemblage de repose-mains et de clavier.
1 vis (2) 2 ensemble de disque dur
3 câble du disque dur 4 Patte d'extraction
6 Déconnectez l’interposeur du disque dur.
7 Retirez les vis de fixation du support au disque dur.
25
8 Soulevez le support de disque dur pour le retirer de ce dernier.
1 interposeur 2 disque dur
3 support de disque dur 4 Vis (4)
26
Remise en place du disque dur
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
PRÉCAUTION : Les disques durs sont fragiles. Faites particulièrement
attention lors de la manipulation du disque dur.
Procédure
1 Alignez les trous de vis du disque dur avec ceux de son support.
2 Vissez les vis qui fixent le support de disque dur à ce dernier.
3 Connectez l’interposeur au disque dur.
4 Alignez les trous de vis de l’assemblage de disque dur avec ceux de
l’assemblage de repose-mains et de clavier.
5 Vissez les vis qui fixent l’assemblage de disque dur à l’assemblage de
repose-mains et de clavier.
6 Connectez le câble du disque dur à la carte système.
7 Coller la bande adhésive qui fixe l’assemblage de disque dur à
l’assemblage de repose-mains et de clavier.
8 Collez le ruban adhésif qui fixe l’assemblage de disque dur à la carte
système.
Avant une intervention à l’intérieur de l’ordinateur. Après
Étapes finales
1 Remettez en place la batterie.
2 Remettez en place le cache de fond.
27
Retrait de la pile bouton
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
PRÉCAUTION : Le retrait de la pile bouton réinitialise les paramètres
du programme de configuration du BIOS aux paramètres par défaut. Il
est donc recommandé de prendre note de vos paramètres BIOS avant
de retirer la pile bouton.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
Procédure
Avant une intervention à l’intérieur de l’ordinateur. Après
À l’aide d’une pointe en plastique, faites délicatement levier sur pile bouton
pour la retirer de son support sur la carte système.
28
1 pointe en plastique 2 pile bouton
3 support de batterie 4 la carte d’E/S
29
Remise en place de la pile bouton
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
En gardant le côté positif tourné vers le haut, insérez la pile bouton dans son
support sur la carte système.
Étapes finales
1 Remettez en place la batterie.
2 Remettez en place le cache de fond.
Avant une intervention à l’intérieur de l’ordinateur. Après
30
Retrait de la carte sans fil
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
Procédure
1 Débranchez les câbles d'antenne de la carte sans fil.
2 Retirez la vis qui fixe la carte sans fil à la carte d’E/S.
Avant une intervention à l’intérieur de l’ordinateur. Après
31
3 Faites glisser la carte sans fil pour la retirer de son logement situé sur la
carte d’E/S.
32
1 logement de carte sans fil 2 vis
3 carte sans fil 4 câbles d'antenne (2)
5 la carte d’E/S
Remise en place de la carte sans fil
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
PRÉCAUTION : Pour éviter d’endommager la carte sans fil, ne placez
aucun câble sous cette dernière.
1 Alignez l’encoche de la carte sans fil avec la languette de son logement
sur la carte système.
2 Insérez la carte sans fil en l’inclinant dans le logement de carte sans fil.
3 Alignez le trou de vis de la carte sans fil avec celui de la carte système.
4 Vissez la vis qui fixe la carte sans fil à la carte système.
Avant une intervention à l’intérieur de l’ordinateur. Après
33
5 Connectez les câbles d'antenne à la carte sans fil.
Le tableau suivant indique les couleurs du câble d'antenne correspondant
à la carte sans fil prise en charge par votre ordinateur.
Connecteurs sur la carte sans fil Couleur des câbles d'antenne
Principal (triangle blanc) Blanc
Auxiliaire (triangle noir) Noir
1 vis 2 câbles d'antenne (2)
3 carte sans fil 4 Patte
5 logement de carte sans fil 6 Encoche
Étapes finales
1 Remettez en place la batterie.
2 Remettez en place le cache de fond.
34
Retrait de la carte des boutons d’alimentation et de volume
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
Procédure
1 Décollez le ruban adhésif qui fixe le câble de la carte des boutons
d’alimentation et de volume à l’assemblage du disque dur.
2 Déconnectez le câble de la carte des boutons d’alimentation et de
volume de la carte d’E/S.
3 Retirez le câble de la carte des boutons d’alimentation et de volume des
guides d’acheminement situés sur le haut-parleur.
4 Retirez le ruban adhésif qui fixe la carte des boutons d’alimentation et de
volume au haut-parleur.
Avant une intervention à l’intérieur de l’ordinateur. Après
35
5 Soulevez la carte des boutons d’alimentation et de volume et son câble
pour les retirer de l’assemblage de repose-mains et de clavier.
36
1 câble de la carte des
boutons d’alimentation et
de volume
3 guides d’acheminement 4 carte des boutons
5 bande adhésive
2 bande adhésive
d’alimentation et de
volume
Remise en place de la carte des boutons d’alimentation et de volume
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Placez la carte des boutons d’alimentation et de volume dans son
logement sur l’assemblage de repose-mains et de clavier.
2 Collez le ruban adhésif qui fixe la carte des boutons d’alimentation et de
volume au haut-parleur.
3 Acheminez le câble de la carte des boutons d’alimentation et de volume
dans les guides d’acheminement situés sur le haut-parleur.
4 Connectez le câble de la carte des boutons d’alimentation et de volume à
la carte système.
5 Collez le ruban adhésif qui fixe le câble de la carte des boutons
d’alimentation et de volume à l’assemblage de disque dur.
Avant une intervention à l’intérieur de l’ordinateur. Après
Étapes finales
1 Remettez en place la batterie.
2 Remettez en place le cache de fond.
37
Retrait des haut-parleurs
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Suivez les procédures de l’étape 1 à l’étape 5 de la section « Retrait du
disque dur ».
4 Retirez la carte des boutons d’alimentation et de volume.
Avant une intervention à l’intérieur de l’ordinateur. Après
38
Procédure
1 Levez le loquet du connecteur et déconnectez le câble du pavé tactile du
connecteur situé sur le pavé tactile.
1 haut-parleurs (2) 2 câble de la tablette tactile
3 loquet de connecteur 4 Pavé tactile
39
2 Décollez le Mylar de l’assemblage de repose-mains et de clavier pour
accéder au câble des haut-parleurs.
1 Mylar 2 haut-parleurs (2)
3 Débranchez le câble du haut-parleur de la carte système.
4 Décollez les rubans adhésifs qui fixent le câble des haut-parleurs sur
l’assemblage de repose-mains et de clavier.
5 Retirez le câble des haut-parleurs des guides d’acheminement situés sur
l’assemblage de repose-mains et de clavier.
40
6 Dégagez les haut-parleurs des embouts d’alignement, soulevez les haut-
parleurs et leur câble et dégagez-les de l’assemblage de repose-mains et
de clavier.
1 câble du haut-parleur 2 bandes adhésives (2)
3 guides d’acheminement 4 haut-parleurs (2)
41
Remise en place des hautparleurs
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 À l’aide des embouts d’alignement situés sur l’assemblage de repose-
mains et de clavier, placez les haut-parleurs sur l’assemblage de reposemains et de clavier.
2 Acheminez le câble des haut-parleurs dans les guides d’acheminement
situés sur l’assemblage de repose-mains et de clavier.
3 Collez les rubans adhésifs qui fixent le câble des haut-parleurs sur
l’ensemble de repose-mains et de clavier.
4 Connectez le câble du haut-parleur à la carte système.
5 Collez le Mylar pour fixer le câble des hauts-parleurs à l’assemblage de
repose-mains et de clavier.
6 Insérez le câble de pavé tactile dans son connecteur situé sur le pavé
tactile, puis appuyez sur le loquet du connecteur pour fixer le câble.
Avant une intervention à l’intérieur de l’ordinateur. Après
Étapes finales
1 Remettez en place la carte des boutons d’alimentation et de volume.
2 Suivez les procédures de l’étape 4 à l’étape 8 de la section « Remise en
place du disque dur ».
3 Remettez en place la batterie.
4 Remettez en place le cache de fond.
42
Retrait du pavé tactile
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
Procédure
1 Levez le loquet du connecteur et déconnectez du pavé tactile le câble du
pavé tactile.
Avant une intervention à l’intérieur de l’ordinateur. Après
43
2 Retirez les bandes adhésives pour accéder aux vis sur le pavé tactile.
1 câble de la tablette tactile 2 loquet de connecteur
3 rubans adhésifs (2) 4 Pavé tactile
44
3 Retirez les vis qui fixent le pavé tactile à l’assemblage de repose-mains et
de clavier.
1 vis (2) 2 Pavé tactile
4 Levez l’assemblage de repose-mains et de clavier pour dégager le pavé
tactile des fentes situées sur l’assemblage de repose-mains et de clavier.
5 Faites glisser le pavé tactile pour le retirer de l’ordinateur et le dégager
des fentes de l’assemblage de repose-mains et de clavier.
45
6 Retirez le pavé tactile de l’assemblage de repose-mains et de clavier.
46
1 Pattes (2) 2 Pavé tactile
3 assemblage de repose-
mains et de clavier
Remise en place du pavé tactile
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Insérez les languettes du pavé tactile dans les fentes correspondantes sur
l’assemblage de repose-mains et de clavier.
2 Alignez les trous de vis du pavé tactile avec ceux de l’assemblage de
repose-mains et de clavier.
3 Vissez les vis qui fixent le pavé tactile à l’assemblage de repose-mains et
de clavier.
4 Collez les bandes adhésives pour fixer les vis sur le pavé tactile.
5 Insérez le câble du pavé tactile dans son connecteur et appuyez sur le
loquet du connecteur pour fixer le câble.
Avant une intervention à l’intérieur de l’ordinateur. Après
Étapes finales
1 Remettez en place la batterie.
2 Remettez en place le cache de fond.
47
Retrait du bloc ventilateurdissipateur thermique du
processeur
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
AVERTISSEMENT : Le dissipateur de chaleur peut chauffer lorsque le
système est en cours d'utilisation. Laissez-le refroidir avant de le
manipuler.
PRÉCAUTION : Pour assurer un refroidissement maximal du
processeur, ne touchez pas les zones de transfert de chaleur sur le
dissipateur de chaleur. La graisse de la peau peut réduire les capacités
de transfert de chaleur de la graisse thermique.
Prérequis
Avant une intervention à l’intérieur de l’ordinateur. Après
1 Retirez le cache de fond.
2 Retirez la batterie.
Procédure
REMARQUE : L’aspect du dissipateur de chaleur et le nombre de vis peut
varier si vous avez acheté votre ordinateur avec une carte graphique
intégrée.
1 Déconnectez le câble du ventilateur de la carte système.
2 Dans l’ordre séquentiel (indiqué sur le dissipateur de chaleur), desserrez
les vis imperdables fixant l’assemblage de ventilateur et de dissipateur de
chaleur du processeur à la carte système.
48
3 Soulevez l’assemblage de ventilateur et de dissipateur de chaleur du
processeur pour le retirer de la carte système.
1 bloc ventilateur-dissipateur
thermique du processeur
3 carte système 4 câble du ventilateur
2 Vis imperdables (4)
49
Remise en place du bloc ventilateur-dissipateur de chaleur du processeur.
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Alignez les trous de vis du bloc ventilateur-dissipateur thermique du
processeur sur les trous de vis de la carte système et placez le bloc
ventilateur-dissipateur thermique du processeur sur celle-ci.
2 Dans l’ordre séquentiel (indiqué sur le dissipateur de chaleur), serrez les
vis imperdables fixant l’assemblage de ventilateur et de dissipateur de
chaleur du processeur à la carte système.
3 Connectez le câble du ventilateur à la carte système.
Avant une intervention à l’intérieur de l’ordinateur. Après
Étapes finales
1 Remettez en place la batterie.
2 Remettez en place le cache de fond.
50
Retrait de la carte /ES
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Suivez les procédures de l’étape 1 à l’étape 5 de la section « Retrait du
disque dur ».
4 Retirez la carte sans fil.
5 Retirez la pile bouton.
Procédure
Avant une intervention à l’intérieur de l’ordinateur. Après
1 Déconnectez le câble de carte d’E/S de cette dernière.
2 Déconnectez le câble de la carte des boutons d’alimentation et de
volume de la carte d’E/S.
3 Retirez la vis qui fixe la carte d’E/S à l’assemblage de repose-mains et de
clavier.
51
4 Soulevez la carte d’E/S pour la dégager de l’assemblage de repose-mains
et de clavier.
1 la carte d’E/S 2 vis
52
3 câble de la carte des
boutons d’alimentation et
de volume
4 câble de la carte d’E/S
Remise en place de la carte d’E/S
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 À l’aide des embouts d’alignement, placez la carte d’E/S sur l’assemblage
de repose-mains et de clavier.
2 Alignez le trou de vis de la carte d’E/S avec celui de l’assemblage de
repose-mains et de clavier.
3 Vissez la vis qui fixe la carte d’E/S à l’assemblage de repose-mains et de
clavier.
4 Connectez le câble de la carte des boutons d’alimentation et de volume à
la carte d’E/S.
5 Connectez le câble de la carte d’E/S à la carte d’E/S.
Avant une intervention à l’intérieur de l’ordinateur. Après
Étapes finales
1 Remettez en place la pile bouton.
2 Remettez en place la carte sans fil.
3 Suivez les procédures de l’étape 4 à l’étape 8 de la section « Remise en
place du disque dur ».
4 Remettez en place la batterie.
5 Remettez en place le cache de fond.
53
Retrait de la carte système
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
REMARQUE : Le numéro de série de votre ordinateur se trouve sur la
carte système. Vous devez saisir le numéro de série dans le BIOS après
avoir remis la carte système en place.
REMARQUE : La remise en place de la carte système supprime les
modifications que vous avez apportées au BIOS à l’aide du programme
de configuration du BIOS. Vous devez apporter de nouveau les
modifications souhaitées après avoir remplacé la carte système.
REMARQUE : Avant de débrancher les câbles de la carte système, notez
l’emplacement des connecteurs afin de rétablir les câbles correctement
lorsque vous réinstallerez la carte système.
Prérequis
Avant une intervention à l’intérieur de l’ordinateur. Après
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Retirez le module de mémoire.
4 Retirez l’assemblage de ventilateur et de dissipateur de chaleur du
processeur.
Procédure
1 Retirez les vis qui fixent le support de câble d’écran à la carte système,
puis soulevez le support de câble d’écran pour le dégager de la carte
système.
2 Décollez le ruban adhésif du connecteur de la carte du bouton Windows
pour accéder au câble de la carte du bouton Windows.
54
3 Levez le loquet du connecteur et déconnectez le câble d’écran de la
carte système.
4 Déconnectez le câble de l’écran de la carte système à l’aide de la
languette de retrait.
1 vis (2) 2 support de câble d’écran
3 câble d'écran 4 Loquet
5 câble de la carte du bouton
Windows
5 À l’aide de la languette de retrait, déconnectez le câble de la carte d’E/S
et le câble du disque dur de la carte système.
6 Libérez les loquets de connecteur, puis déconnectez le câble du clavier
de la carte système.
7 Relevez le loquet du connecteur et débranchez le câble du pavé tactile
de la carte système.
6 ruban adhésif
55
8 Déconnectez le câble des haut-parleurs et le câble du port de
l’adaptateur d’alimentation de la carte système.
1 câble de la carte d’E/S 2 Loquet
3 câble de clavier 4 câble du disque dur
5 câble de la tablette tactile 6 Loquet
7 câble du haut-parleur 8 câble du port d’adaptateur
d’alimentation
9 Retirez la vis qui fixe la carte système à l’assemblage de repose-mains et
de clavier.
56
10 Soulevez la carte système pour la dégager de l’assemblage de repose-
mains et de clavier.
1 vis 2 carte système
3 assemblage de repose-
mains et de clavier
57
Remise en place de la carte système
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
REMARQUE : Le numéro de série de votre ordinateur se trouve sur la
carte système. Vous devez saisir le numéro de série dans le BIOS après
avoir remis la carte système en place.
REMARQUE : La remise en place de la carte système supprime les
modifications que vous avez apportées au BIOS à l’aide du programme
de configuration du BIOS. Vous devez apporter de nouveau les
modifications souhaitées après avoir remplacé la carte système.
Procédure
Avant une intervention à l’intérieur de l’ordinateur. Après
1 Alignez les trous de vis de la carte système avec ceux de l’assemblage de
repose-mains et de clavier.
2 Vissez la vis qui fixe la carte système à l’assemblage de repose-mains et
de clavier.
3 Connectez le câble du port de l’adaptateur d’alimentation et celui des
haut-parleurs à la carte système.
4 Faites glisser le câble du pavé tactile dans son connecteur sur la carte
système, puis appuyez sur le loquet pour fixer le câble.
5 Insérez le câble du clavier dans son connecteur puis appuyez sur les
loquets pour fixer le câble.
6 Connectez le câble de la carte d’E/S et celui du disque dur à la carte
système.
7 Insérez le câble de la carte du bouton Windows dans son connecteur sur
la carte système, puis appuyez sur le loquet pour fixer le câble.
58
8 Collez le ruban adhésif sur le connecteur de la carte du bouton Windows
pour fixer le câble.
9 Branchez le câble d'écran sur la carte système.
10 Alignez les trous de vis du support de câble d’écran avec ceux de la carte
système.
11 Vissez les vis qui fixent le support de câble d’écran à la carte système.
Étapes finales
1 Remettez en place l'assemblage de ventilateur et de dissipateur de
chaleur du processeur.
2 Remettez en place la barrette de mémoire.
3 Remettez en place la batterie.
4 Remettez en place le cache de fond.
Saisie du numéro de service dans le programme de configuration du BIOS
1 Mettez l'ordinateur sous tension.
2 Appuyez sur la touche F2 lorsque le logo DELL s’affiche pour accéder au
programme de configuration du système.
3 Accédez à l’onglet Main (Principal) et saisissez le numéro de série dans le
champ
Service Tag Input (Saisie du numéro de série).
59
Retrait du port d’adaptateur d’alimentation
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Retirez le module de mémoire.
4 Retirez l’assemblage de ventilateur et de dissipateur de chaleur du
processeur.
5 Retirez la carte système.
Avant une intervention à l’intérieur de l’ordinateur. Après
Procédure
1 Décollez le Mylar de l’assemblage de repose-mains et de clavier pour
accéder au câble du port de l’adaptateur d’alimentation.
2 Retirez la vis qui fixe le port de l’adaptateur d’alimentation à l’assemblage
de repose-mains et de clavier.
60
3 Soulevez le port d’adaptateur d’alimentation et son câble pour les retirer
de l’assemblage de repose-mains et de clavier.
1 vis 2 port d’adaptateur
d’alimentation
3 câble du port d’adaptateur
d’alimentation
4 Mylar
61
Remise en place du port d’adaptateur d’alimentation
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Placez le port de l’adaptateur d’alimentation dans son logement situé sur
l’assemblage de repose-mains et de clavier.
2 Alignez le trou de vis du port de l’adaptateur d’alimentation avec celui de
l’assemblage de repose-mains et de clavier.
3 Replacez la vis qui fixe le port de l’adaptateur d’alimentation à
l’assemblage de repose-mains et de clavier.
4 Connectez le câble de port d’adaptateur d’alimentation à la carte
système.
5 Collez le Mylar à l’assemblage de repose-mains et de clavier.
Avant une intervention à l’intérieur de l’ordinateur. Après
Étapes finales
1 Remettez en place la carte système.
2 Remettez en place l'assemblage de ventilateur et de dissipateur de
chaleur du processeur.
3 Remettez en place la barrette de mémoire.
4 Remettez en place la batterie.
5 Remettez en place le cache de fond.
62
Retrait de l’assemblage de l’écran
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
Procédure
1 Débranchez les câbles d'antenne de la carte sans fil.
2 Retirez les vis qui fixent le support de câble d’écran à la carte système.
3 Soulevez le support de câble d’écran pour le retirer de la carte système.
4 Déconnectez le câble de l’écran de la carte système à l’aide de la
languette de retrait.
5 Décollez le ruban adhésif pour accéder au câble de la carte du bouton
Windows.
Avant une intervention à l’intérieur de l’ordinateur. Après
63
6 Levez le loquet du connecteur et déconnectez le câble de la carte du
bouton Windows.
1 carte sans fil 2 câbles d'antenne (2)
3 vis (2) 4 support de câble d’écran
5 câble d'écran 6 câble de la carte du
bouton Windows
7 ruban adhésif 8 carte système
7 Retournez l’ordinateur et ouvrez l’écran au maximum.
PRÉCAUTION : Placez l’ordinateur sur une surface plane, douce et
propre, pour éviter de rayer l’écran.
8 Retournez l’ordinateur et posez-le sur une surface plane.
9 Retirez les vis qui fixent l’assemblage d’écran à l’assemblage de repose-
mains et de clavier.
64
10 Soulevez l’assemblage d’écran pour le dégager de l’assemblage de
repose-mains et de clavier.
1 l’ensemble écran 2 vis (2)
3 charnières d’écran (2)
65
Remise en place de l’assemblage de l’écran
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
PRÉCAUTION : Placez l’ordinateur sur une surface plane, douce et
propre, pour éviter de rayer l’écran.
1 Placez l’assemblage d’écran sur l’assemblage de repose-mains et de
clavier.
2 Alignez les trous de vis des charnières d’écran avec ceux de l’assemblage
de repose-mains et de clavier.
3 Vissez les vis qui fixent l’assemblage d’écran à l’assemblage de repose-
mains et de clavier.
4 Retournez l’ordinateur et fermez l’écran.
5 Retournez l’ordinateur.
6 Insérez le câble de la carte du bouton Windows dans son connecteur,
puis appuyez sur le loquet du connecteur pour fixer le câble.
7 Collez le ruban adhésif à la carte du bouton Windows.
8 Branchez le câble d'écran sur la carte système.
9 Alignez les trous de vis du support de câble d’écran avec ceux de la carte
système.
10 Vissez les vis qui fixent le support de câble d’écran à la carte système.
11 Connectez les câbles d'antenne à la carte sans fil.
Avant une intervention à l’intérieur de l’ordinateur. Après
66
Étapes finales
1 Remettez en place la batterie.
2 Remettez en place le cache de fond.
67
Retrait de l’assemblage de repose-mains et de clavier
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Suivez les procédures de l’étape 1 à l’étape 3 de la section « Retrait du
disque dur ».
4 Retirez la carte d’E/S.
5 Retirez les haut-parleurs.
6 Retirez le pavé tactile.
7 Retirez l’ensemble écran.
8 Retirez le port de l'adaptateur d'alimentation.
9 Retirez la carte système.
Avant une intervention à l’intérieur de l’ordinateur. Après
Procédure
Après avoir effectué les étapes préliminaires, l’assemblage de repose-mains et
de clavier est à notre disposition.
68
1 assemblage de repose-mains et
de clavier
1 assemblage de repose-mains et
de clavier
69
Remise en place de l’assemblage de repose-mains et de clavier
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
Placez l’assemblage de repose-mains et de clavier sur une surface plane avec
le clavier orienté vers le bas.
Étapes finales
1 Remettez en place la carte système.
2 Remettez en place le port de l'adaptateur d'alimentation.
3 Remettez en place l’ensemble écran.
4 Remettez en place le pavé tactile.
5 Remettez en place les haut-parleurs.
6 Remettez en place la carte d’E/S.
7 Suivez les procédures de l’étape 4 à l’étape 8 de la section « Remise en
place du disque dur ».
8 Remettez en place la batterie.
9 Remettez en place le cache de fond.
Avant une intervention à l’intérieur de l’ordinateur. Après
70
Retrait de l’assemblage du capot arrière de l’écran et des antennes
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Retirez l’ensemble écran.
Procédure
Avant une intervention à l’intérieur de l’ordinateur. Après
À l’aide d’une pointe en plastique, faites levier sur l’assemblage du panneau
d’écran pour le dégager de l’assemblage du capot arrière de l’écran et des
antennes.
71
1 assemblage du panneau d’écran 2 pointe en plastique
3 assemblage du capot arrière de
l’écran et des antennes
72
Remise en place de l’assemblage du capot arrière de l’écran et des antennes
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
Alignez l’assemblage du panneau d’écran avec l’assemblage du capot arrière
de l’écran et des antennes, puis enclenchez délicatement l’assemblage du
capot arrière de l’écran et des antennes jusqu’à ce qu’il soit en place.
Étapes finales
Avant une intervention à l’intérieur de l’ordinateur. Après
1 Remettez en place l’ensemble écran.
2 Remettez en place la batterie.
3 Remettez en place le cache de fond.
73
Retrait des charnières d’écran
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Retirez l’ensemble écran.
4 Retirez l’assemblage du capot arrière de l'écran et des antennes.
Procédure
1 Retirez les câbles d’antenne des guides d’acheminement situés sur le
cache des charnières.
2 Retirez les vis qui fixent les charnières d’écran à l’assemblage du capot
arrière de l’écran et des antennes.
Avant une intervention à l’intérieur de l’ordinateur. Après
74
3 Soulevez les charnières d’écran pour les retirer de l’assemblage du capot
arrière de l’écran et des antennes
1 Vis (6) 2 assemblage du capot
arrière de l’écran et des
antennes
3 caches de charnière (2) 4 câble d’antenne
5 guides d’acheminement 6 charnières (2)
75
Remise en place des charnières d’écran
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Alignez les trous de vis des charnières d’écran avec ceux de l’assemblage
du capot arrière de l’écran et des antennes.
2 Vissez les vis qui fixent les charnières d’écran à l’assemblage du capot
arrière de l’écran et des antennes.
3 Acheminez les câbles d’antenne dans le guide d’acheminement situé sur
le cache de la charnière et fixez-le.
Avant une intervention à l’intérieur de l’ordinateur. Après
Étapes finales
1 Remettez en place de l'assemblage du capot arrière de l’écran et des
antennes.
2 Remettez en place l’ensemble écran.
3 Remettez en place la batterie.
4 Remettez en place le cache de fond.
76
Retrait de la caméra
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Retirez l’ensemble écran.
4 Retirez l’assemblage du capot arrière de l'écran et des antennes.
Procédure
PRÉCAUTION : Placez l’assemblage du panneau d’écran sur une
surface plane, douce et propre, pour éviter de rayer l’écran.
Avant une intervention à l’intérieur de l’ordinateur. Après
1 Retournez l’assemblage du panneau d’écran et posez-le sur une surface
plane.
2 À l’aide d’une pointe en plastique, faites levier sur le module de caméra
pour le retirer du cadre d’écran.
77
3 Retournez la caméra et déconnectez le câble de la caméra du module de
caméra.
1 webcam 2 Câble de la caméra
3 pointe en plastique
78
Remise en place de la caméra
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Connectez le câble de la caméra au module de cette dernière.
2 À l’aide des embouts d’alignement, placez le module de caméra sur le
cadre d’écran et jusqu’à ce qu’il s’enclenche en place.
Étapes finales
1 Remettez en place de l'assemblage du capot arrière de l’écran et des
antennes.
2 Remettez en place l’ensemble écran.
3 Remettez en place la batterie.
4 Remettez en place le cache de fond.
Avant une intervention à l’intérieur de l’ordinateur. Après
79
Retrait de la carte du bouton Windows
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Retirez l’ensemble écran.
4 Retirez l’assemblage du capot arrière de l'écran et des antennes.
Procédure
Avant une intervention à l’intérieur de l’ordinateur. Après
PRÉCAUTION : Placez l’assemblage du panneau d’écran sur une
surface plane, douce et propre, pour éviter de rayer l’écran.
1 Retournez l’assemblage du panneau d’écran et posez-le sur une surface
plane.
2 Décollez le ruban adhésif pour accéder au câble de la carte du bouton
Windows.
3 Levez les loquets du connecteur et déconnectez le câble de la carte du
bouton Windows et le câble de la carte tactile de la carte du bouton
Windows.
4 Retirez la vis qui fixe la carte du bouton Windows au cadre d’écran.
80
5 Soulevez la carte du bouton Windows pour la retirer du cadre d’écran.
1 ruban adhésif 2 câble de la carte du
bouton Windows
3 carte du bouton Windows 4 câble de la carte tactile
5 vis
81
Remise en place de la carte du bouton Windows
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Alignez le trou de vis situé sur la carte du bouton Windows avec celui du
cadre d’écran.
2 Vissez la vis qui fixe la carte du bouton Windows au cadre d’écran.
3 Insérez le câble de la carte du bouton Windows et celui de la carte tactile
dans les connecteurs situés sur la carte du bouton Windows, puis
appuyez sur les loquets de connecteur pour fixer les câbles.
4 Collez le ruban adhésif sur le connecteur situé sur la carte du bouton
Windows pour fixer le câble.
5 Retournez l’assemblage de panneau d’écran.
Avant une intervention à l’intérieur de l’ordinateur. Après
Étapes finales
1 Remettez en place de l’assemblage du capot arrière de l’écran et des
antennes.
2 Remettez en place l’ensemble écran.
3 Remettez en place la batterie.
4 Remettez en place le cache de fond.
82
Retrait du câble d’écran
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Retirez l’ensemble écran.
4 Retirez l’assemblage du capot arrière de l'écran et des antennes.
5 Retirez la caméra.
Procédure
1 Décollez le ruban adhésif pour accéder au câble de la carte du bouton
Windows.
2 Levez le loquet du connecteur et déconnectez le câble de la carte du
bouton Windows de cette dernière.
Avant une intervention à l’intérieur de l’ordinateur. Après
83
3 Levez le loquet du connecteur et déconnectez le câble de l’écran de la
carte tactile.
1 ruban adhésif 2 loquet du connecteur de
câble de la carte du
bouton Windows
3 câble de la carte du bouton
Windows
5 le panneau d'écran 6 câble d'écran
4 Notez l’acheminement du câble d’écran, puis retirez ce câble d’écran de
ses guides situés sur le cadre d’écran.
84
4 loquet du connecteur de
câble d’écran
5 Soulevez le câble d’écran pour le retirer du cadre d’écran.
1 câble d'écran 2 guides d’acheminement
3 le panneau d'écran
85
Remise en place du câble d’écran
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
1 Acheminez le câble d’écran à travers les guides d’acheminement situés
sur le cadre d’écran et fixez le câble d’écran sur le cadre d’écran.
2 Insérez le câble d’écran dans son connecteur situé sur la carte tactile,
puis appuyez sur le loquet de connecteur pour fixer le câble.
3 Insérez le câble de la carte du bouton Windows dans son connecteur sur
la carte du bouton Windows, puis appuyez sur le loquet pour fixer le
câble.
4 Collez le ruban adhésif sur le connecteur de la carte du bouton Windows.
Avant une intervention à l’intérieur de l’ordinateur. Après
Étapes finales
1 Remettez en place la caméra.
2 Remettez en place de l'assemblage du capot arrière de l’écran et des
antennes.
3 Remettez en place l’ensemble écran.
4 Remettez en place la batterie.
5 Remettez en place le cache de fond.
86
Retrait du panneau d’écran
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Prérequis
1 Retirez le cache de fond.
2 Retirez la batterie.
3 Retirez l’ensemble écran.
4 Retirez l’assemblage du capot arrière de l'écran et des antennes.
5 Retirez la caméra.
6 Retirez le câble d’écran.
Procédure
Avant une intervention à l’intérieur de l’ordinateur. Après
Après avoir effectué les prérequis, le panneau d’écran est à notre disposition.
87
1 le panneau d'écran
88
Remise en place du panneau d’écran
AVERTISSEMENT : Avant d’intervenir à l’intérieur de l’ordinateur, lisez
les consignes de sécurité fournies avec l’ordinateur et suivez les étapes
de la section
une intervention à l’intérieur de l’ordinateur, suivez les instructions de
la section Après une intervention à l’intérieur de l’ordinateur. D’autres
informations sur les meilleures pratiques de sécurité sont disponibles
sur la page d’accueil Regulatory Compliance (Conformité
réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
Procédure
Placez le panneau d’écran sur une surface propre et plane.
Étapes finales
1 Remettez en place le câble d’écran.
2 Remettez en place la caméra.
3 Remettez en place de l'assemblage du capot arrière de l’écran et des
antennes.
4 Remettez en place l’ensemble écran.
5 Remettez en place la batterie.
6 Remettez en place le cache de fond.
Avant une intervention à l’intérieur de l’ordinateur. Après
89
Flashage du BIOS
Un flash (mise à jour) du BIOS peut être nécessaire en cas de disponibilité
d’une nouvelle version ou après remplacement de la carte système.
1 Mettez l'ordinateur sous tension.
2 Rendez-vous sur www.dell.com/support.
3 Cliquez sur Support produit, entrez le numéro de service de votre
ordinateur portable et cliquez sur
REMARQUE : si vous ne disposez pas du numéro de série, utilisez la
fonction de détection automatique ou recherchez manuellement le
modèle de votre ordinateur.
4 Cliquez sur Pilotes et téléchargements.
5 Sélectionnez le système d’exploitation installé sur votre ordinateur.
6 Faites défiler la page vers le bas et élargissez le BIOS.
7 Cliquez sur Download File (Télécharger le fichier) pour télécharger la
dernière version du BIOS de votre ordinateur.
8 Enregistrez le fichier et, une fois que le téléchargement est terminé,
naviguez jusqu'au dossier dans lequel vous avez enregistré le fichier de
mise à jour du BIOS.
9 Cliquez deux fois sur ce fichier et laissez-vous guider par les instructions
qui s’affichent.
Envoyer.
90
Obtenir de l’aide et contacter Dell
Ressources d’aide en libre-service
Vous pouvez obtenir des informations et de l’aide sur les produits et services
Dell en utilisant ces ressources en libre-service :
Informations sur les produits et
services Dell
Windows 8.1 et Windows 10 Dell Aide & assistance
Windows 10 App Démarrage
Windows 8.1 App Aide + Conseils
Accéder à l'aide dans Windows 8,
Windows 8.1 et Windows 10
Accès à l'aide dans Windows 7
Aide en ligne pour système
d'exploitation
Informations de dépannage, manuels
utilisateur, instructions sur
l’installation, caractéristiques des
produits, blogs d’aide technique,
pilotes, mises à jour logicielles, etc.
www.dell.com
Dans la recherche Windows, entrez
Aide et support et appuyez sur
Entrée.
Cliquez sur Démarrer → Aide et
assistance.
www.dell.com/support/windows
www.dell.com/support/linux
www.dell.com/support
91
Pour en savoir plus sur votre système
d’exploitation, la configuration et
l’utilisation de votre ordinateur, la
sauvegarde des données, etc.
Voir Me and My Dell (Mon Dell et
moi) sur le site www.dell.com/
support/manuals.
Contacter Dell
Pour contacter Dell pour des questions commerciales, de support technique
ou de service à la clientèle, consultez le site www.dell.com/contactdell.
REMARQUE : Les disponibilités variant selon le pays, certains services
peuvent être indisponibles dans votre pays.
REMARQUE : Si vous ne disposez pas d'une connexion Internet, les
informations de contact figurent sur votre facture d'achat, le bordereau
de colisage, la facture ou le catalogue des produits Dell.
92
