Inspiron 20
3000 Series
Manual de service
Model computer: Inspiron 20–3052
Reglementare de Model: W15B
Reglementare de Tip: W15B002
Note, atenţionări şi avertismente
NOTIFICARE: O NOTĂ indică informaţii importante care vă ajută să optimizaţi
utilizarea computerului.
AVERTIZARE: O ATENŢIONARE indică un pericol potenţial de deteriorare a
hardware-ului sau de pierdere de date şi vă arată cum să evitaţi problema.
AVERTISMENT: Un AVERTISMENT indică un pericol potenţial de deteriorare
a bunurilor, de vătămare corporală sau de deces.
Drept de autor © 2016 Dell Inc. Toate drepturile rezervate. Acest produs este protejat de
legile privind drepturile de autor şi drepturile de proprietate intelectuală din SUA şi de pe plan
internaţional. Dell™ şi sigla Dell sunt mărci comerciale ale Dell Inc. în Statele Unite şi/sau în alte
jurisdicţii. Toate celelalte mărci şi denumiri menţionate în prezenta pot fi mărci comerciale ale
companiilor respective.
2016 - 03
Rev. A00
Cuprins
Înainte de a efectua lucrări în interiorul computerului........8
Înainte de a începe ............................................................................................8
Instrucţiuni de siguranţă.................................................................................... 9
Instrumente recomandate...............................................................................10
După efectuarea lucrărilor în interiorul computerului.......11
Prezentare generală a caracteristicilor tehnice...................12
Vedere din interior a computerului dvs...........................................................12
Componentele plăcii de sistem.......................................................................13
Scoaterea suportului.................................................................15
Procedură......................................................................................................... 15
Remontarea suportului.............................................................17
Procedură......................................................................................................... 17
Scoaterea capacului din spate................................................ 18
Cerinţe prealabile.............................................................................................18
Procedură.........................................................................................................18
Remontarea capacului din spate............................................20
Procedură........................................................................................................ 20
Cerinţe ulterioare.............................................................................................20
Scoaterea bateriei......................................................................21
Cerinţe prealabile.............................................................................................21
Procedură.........................................................................................................21
3
Remontarea bateriei................................................................. 24
Procedură.........................................................................................................24
Cerinţe ulterioare.............................................................................................24

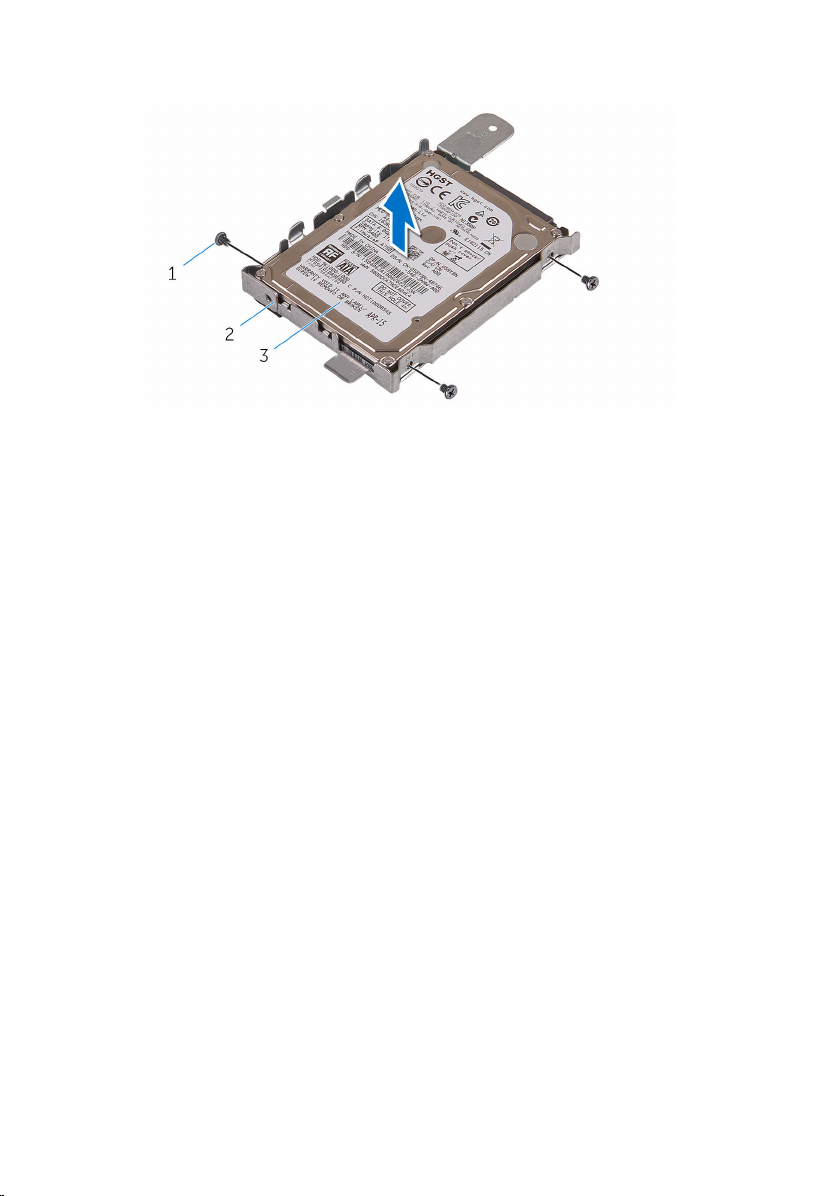

Scoaterea hard diskului............................................................25
Cerinţe prealabile.............................................................................................25
Procedură.........................................................................................................25
Remontarea hard diskului........................................................28
Procedură.........................................................................................................28
Cerinţe ulterioare.............................................................................................28
Scoaterea modulului de memorie..........................................29
Cerinţe prealabile.............................................................................................29
Procedură.........................................................................................................29
Remontarea modulului de memorie......................................31
Procedură......................................................................................................... 31
Cerinţe ulterioare.............................................................................................32
Scoaterea protecţiei plăcii de sistem.....................................34
Cerinţe prealabile.............................................................................................34
Procedură.........................................................................................................34
Remontarea protecţiei plăcii de sistem................................ 36
Procedură.........................................................................................................36
Cerinţe ulterioare.............................................................................................36
Scoaterea cardului wireless.....................................................37
Cerinţe prealabile.............................................................................................37
Procedură.........................................................................................................37
4
Remontarea cardului wireless................................................ 39
Procedură.........................................................................................................39
Cerinţe ulterioare............................................................................................ 40
Scoaterea plăcii butoanelor de control.................................41
Cerinţe prealabile.............................................................................................41
Procedură.........................................................................................................41
Remontarea plăcii butoanelor de control............................ 43
Procedură.........................................................................................................43
Cerinţe ulterioare.............................................................................................43
Scoaterea microfonului........................................................... 44
Cerinţe prealabile............................................................................................ 44
Procedură........................................................................................................ 44
Remontarea microfonului....................................................... 46
Procedură........................................................................................................ 46
Cerinţe ulterioare.............................................................................................46
Scoaterea camerei.....................................................................47
Cerinţe prealabile.............................................................................................47
Procedură.........................................................................................................47
Remontarea camerei................................................................ 50
Procedură........................................................................................................ 50
Cerinţe ulterioare.............................................................................................50
Scoaterea bateriei rotunde...................................................... 51
Cerinţe prealabile............................................................................................. 51
Procedură......................................................................................................... 51
5
Remontarea bateriei rotunde..................................................53
Procedură.........................................................................................................53
Cerinţe ulterioare.............................................................................................53
Scoaterea radiatorului..............................................................54
Cerinţe prealabile.............................................................................................54
Procedură.........................................................................................................54
Remontarea radiatorului..........................................................56
Procedură.........................................................................................................56
Cerinţe ulterioare.............................................................................................56

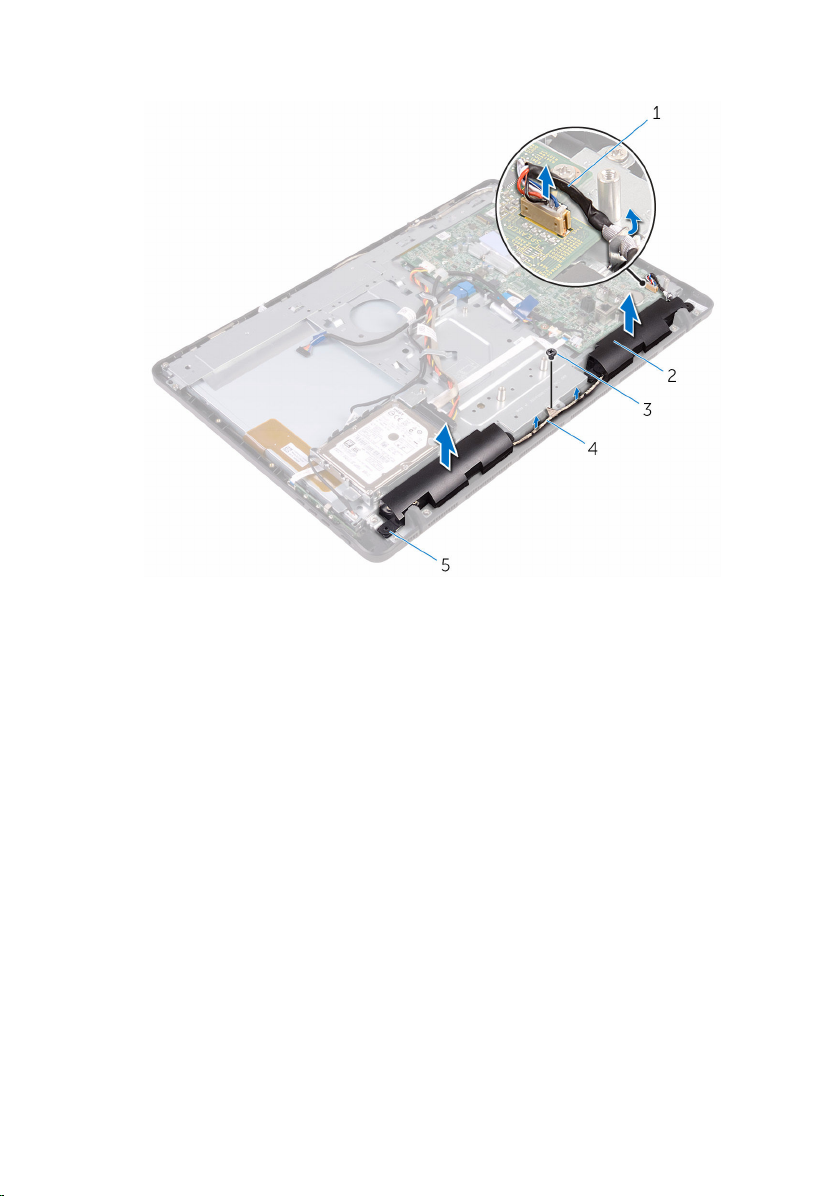

Scoaterea boxelor......................................................................57
Cerinţe prealabile.............................................................................................57
Procedură.........................................................................................................57
Remontarea boxelor................................................................. 59
Procedură.........................................................................................................59
Cerinţe ulterioare.............................................................................................59

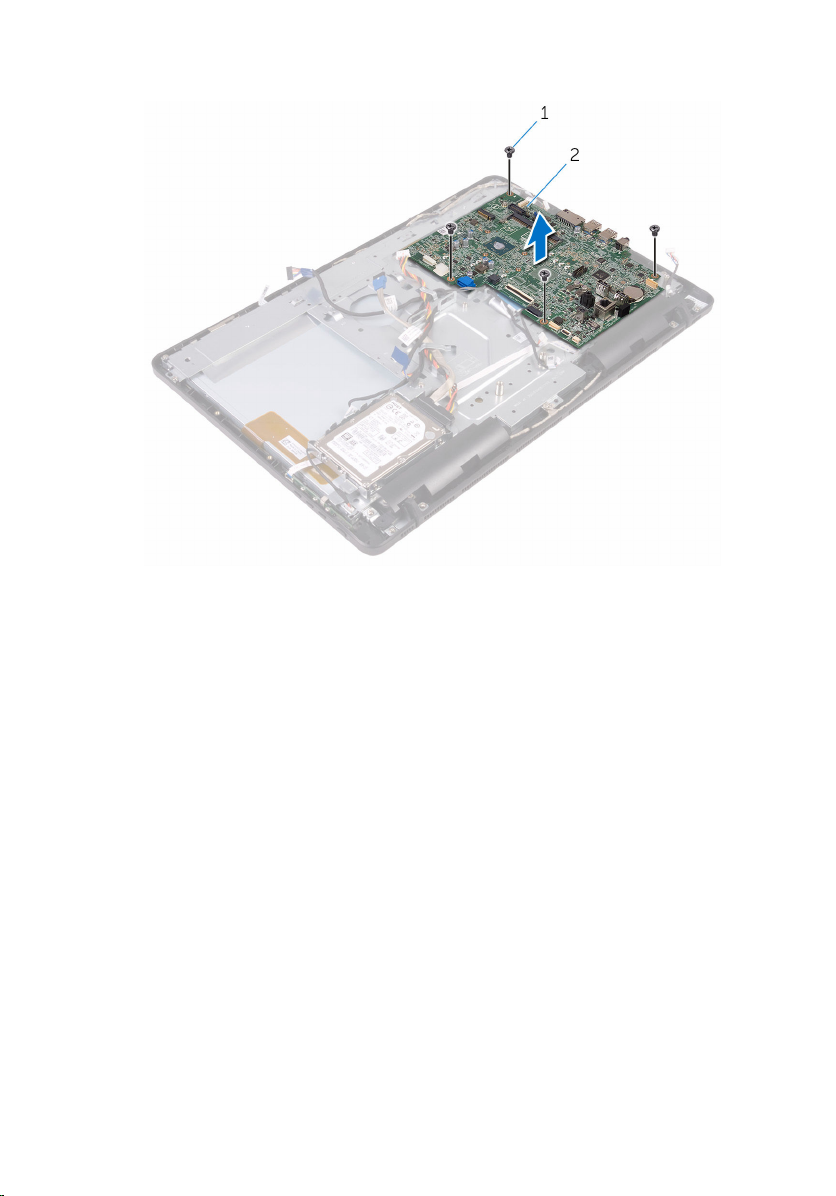

Scoaterea plăcii de sistem....................................................... 60
Cerinţe prealabile............................................................................................ 60
Procedură........................................................................................................ 60
Remontarea plăcii de sistem................................................... 63
Procedură.........................................................................................................63
Cerinţe ulterioare.............................................................................................63
Scoaterea cablului afişajului....................................................65
Cerinţe prealabile.............................................................................................65
Procedură.........................................................................................................65
6
Remontarea cablului afişajului............................................... 67
Procedură.........................................................................................................67
Cerinţe ulterioare.............................................................................................67
Scoaterea ansamblului afişajului............................................68
Cerinţe prealabile............................................................................................ 68
Procedură........................................................................................................ 68
Remontarea ansamblului afişajului........................................72
Procedură.........................................................................................................72
Cerinţe ulterioare.............................................................................................72
Scoaterea picioarelor din cauciuc..........................................74
Cerinţe prealabile.............................................................................................74
Procedură.........................................................................................................74
Remontarea picioarelor din cauciuc..................................... 76
Procedură.........................................................................................................76
Cerinţe ulterioare.............................................................................................76
Programul de configurare BIOS..............................................77
Prezentare generală.........................................................................................77
Accesarea programului de configurare BIOS................................................. 77
Ştergerea parolelor uitate................................................................................78
Cerinţe prealabile.......................................................................................78
Procedură...................................................................................................78
Cerinţe ulterioare.......................................................................................79
Ştergerea setărilor CMOS................................................................................ 79
Cerinţe prealabile.......................................................................................79
Procedură...................................................................................................79
Cerinţe ulterioare.......................................................................................80
Actualizarea sistemului BIOS...................................................81
7
Înainte de a efectua lucrări în interiorul computerului
NOTIFICARE: Este posibil ca imaginile din acest document să difere faţă
de computer în funcţie de configuraţia comandată.
Înainte de a începe
1 Salvaţi şi închideţi toate fişierele deschise şi ieşiţi din toate aplicaţiile
deschise.
2 Închideţi computerul.
– Windows 10: Faceţi clic sau atingeţi uşor Start → Alimentare →
Închidere.
– Windows 8.1: În ecranul Start, faceţi clic sau atingeţi pictograma de
alimentare
– Windows 7: Faceţi clic sau atingeţi Start → Închidere.
NOTIFICARE: Dacă utilizaţi un alt sistem de operare, consultaţi
documentaţia sistemului de operare pentru instrucţiuni privind
închiderea.
3 Deconectaţi computerul şi toate dispozitivele ataşate de la prizele
electrice.
4 Deconectaţi de la computer toate cablurile, cum ar fi cablurile de telefon,
cablurile de reţea şi altele.
5 Deconectaţi toate dispozitivele şi echipamentele periferice ataşate, cum
ar fi tastatura, mouse-ul, monitorul şi altele, de la computer.
6 Scoateţi orice carduri de stocare şi discuri optice din computer, dacă este
cazul.
7 După ce computerul este decuplat, apăsaţi şi menţineţi apăsat butonul de
alimentare timp de 5 secunde pentru a împământa placa de sistem.
→ Închidere.
AVERTIZARE: Aşezaţi computerul pe o suprafaţă plană, moale şi
curată pentru a evita zgârierea afişajului.
8 Aşezaţi computerul cu partea frontală în jos.
8
Instrucţiuni de siguranţă
Utilizaţi următoarele instrucţiuni de siguranţă pentru a vă proteja computerul
împotriva eventualelor deteriorări şi a vă asigura siguranţa personală.
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul.
Pentru informaţii suplimentare despre cele mai bune practici privind
siguranţa, consultaţi pagina de pornire privind conformitatea cu
reglementările, la adresa www.dell.com/regulatory_compliance.
AVERTISMENT: Deconectaţi toate sursele de alimentare înainte de a
deschide capacul sau panourile computerului. După ce finalizaţi
lucrările în interiorul computerului, remontaţi toate capacele,
panourile şi şuruburile înainte de a conecta computerul la priza
electrică.
AVERTIZARE: Pentru a evita deteriorarea computerului, asiguraţi-vă că
suprafaţa de lucru este plană şi curată.
AVERTIZARE: Pentru a evita deteriorarea componentelor şi a
cardurilor, ţineţi-le de margini şi evitaţi atingerea pinilor şi a
contactelor.
AVERTIZARE: Trebuie să efectuaţi lucrări de depanare şi de reparaţii
doar conform autorizării sau instrucţiunilor din partea echipei de
asistenţă tehnică Dell. Deteriorările cauzate de lucrările de service care
nu sunt autorizate de către Dell nu sunt acoperite de garanţie.
Consultaţi instrucţiunile privind siguranţa care sunt livrate împreună
cu produsul sau se găsesc la adresa www.dell.com/
regulatory_compliance.
AVERTIZARE: Înainte de a atinge vreun obiect din interiorul
computerului, conectaţi-vă la împământare atingând o suprafaţă
metalică nevopsită, cum ar fi placa metalică de pe partea din spate a
computerului. În timp ce lucraţi, atingeţi periodic o suprafaţă metalică
nevopsită pentru a disipa electricitatea statică, care poate deteriora
componentele interne.
9
AVERTIZARE: Când deconectaţi un cablu, trageţi de conector sau de
lamela de tragere, nu de cablul propriu-zis. Anumite cabluri au
conectori cu lamele de blocare sau şuruburi moletate pe care trebuie
să le decuplaţi înainte de a deconecta cablul. Când se deconectează
cabluri, păstraţi-le aliniate uniform pentru a evita îndoirea oricăror pini
de conector. Când se conectează cabluri, asiguraţi-vă că porturile şi
conectorii sunt orientaţi şi aliniaţi corect.
AVERTIZARE: Apăsaţi şi scoateţi toate cardurile instalate din cititorul
de carduri de stocare.
Instrumente recomandate
Procedurile din acest document pot necesita următoarele instrumente:
• Şurubelniţă Phillips
• Ştift de plastic
10
După efectuarea lucrărilor în interiorul computerului
AVERTIZARE: Dacă lăsaţi şuruburi rătăcite sau desprinse în interiorul
computerului, acesta poate suferi deteriorări grave.
1 Remontaţi toate şuruburile şi asiguraţi-vă că nu rămâne niciun şurub
rătăcit în interiorul computerului.
2 Conectaţi orice dispozitiv, periferic sau cablu extern pe care l-aţi scos
înainte de a lucra la computer.
3 Remontaţi orice card media, disc sau orice altă componentă pe care aţi
scos-o înainte de a lucra la computer.
4 Conectaţi computerul şi toate dispozitivele ataşate la prizele electrice.
5 Porniţi computerul.
11
Prezentare generală a caracteristicilor tehnice
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Vedere din interior a computerului dvs.
Înainte de a efectua lucrări în interiorul
1 difuzoarele (2) 2 ansamblul hard diskului
3 placa butoanelor de control 4 ansamblul bateriei
5 ansamblul afişajului 6 baza ansamblului afişajului
12
7 placă de sistem 8 radiatorul
9 cardul wireless 10 modulul de memorie
11 baterie rotundă
Componentele plăcii de sistem
1 slot pentru cardul wireless
(NGFF_WIFI)
3 conector pentru cablul camerei
(WEBCAM)
2 slot pentru modulul de
memorie (DIMM1)
4 conector jumper de golire
CMOS (CMCL R2)
13
5 conector jumper de golire a
parolei (PSWD)
7 baterie rotundă 8 conector pentru cablul plăcii
9 conector pentru cablul plăcii
butoanelor de control
11 conector pentru cablul bateriei 12 conector pentru cablul
13 conector pentru cablul de date
pentru hard disk (SATA_HDD)
6 conector pentru cablul
difuzoarelor (SPEAKER)
ecranului tactil (TOUCH)
10 conector pentru cablul de
alimentare a panoului afişajului
(PWRCN)
afişajului
14 conector pentru cablul de
alimentare a hard diskului
(SATAP1)
14
Scoaterea suportului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Utilizând un ştift de plastic, desprindeţi capacul suportului de pe capacul
din spate.
2 Glisaţi şi scoateţi capacul suportului de pe capacul din spate.
Înainte de a efectua lucrări în interiorul
1 capacul suportului 2 capacul din spate
3 ştiftul de plastic
3 Închideţi suportul şi scoateţi şuruburile care fixează suportul pe capacul
din spate.
15
4 Glisaţi şi scoateţi suportul de pe capacul din spate.
1 şuruburile (2) 2 suport
16
Remontarea suportului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Introduceţi lamelele de pe consola suportului în fantele de pe capacul din
spate.
2 Aliniaţi orificiile pentru şuruburi de pe suport cu orificiile pentru şuruburi
de pe capacul din spate.
3 Remontaţi şuruburile care fixează suportul pe capacul din spate.
4 Remontaţi capacul suportului.
Înainte de a efectua lucrări în interiorul
17
Scoaterea capacului din spate
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
Scoateţi suportul.
Procedură
AVERTIZARE: Nu scoateţi capacul computerului decât dacă trebuie să
instalaţi sau să remontaţi accesorii interne pentru computer.
1 Desprindeţi capacul din spate începând de la compartimentul
ansamblului suportului.
Înainte de a efectua lucrări în interiorul
18
2 Ridicaţi capacul din spate de pe computer.
1 capacul din spate
19
Remontarea capacului din spate
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
Aliniaţi lamelele de pe capacul din spate cu fantele de pe cadrul afişajului şi
fixaţi capacul din spate în poziţie.
NOTIFICARE: Asiguraţi-vă că niciun cablu nu este prins între capacul din
spate şi cadrul afişajului.
Cerinţe ulterioare
Înainte de a efectua lucrări în interiorul
Remontaţi suportul.
20
Scoaterea bateriei
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
Procedură
1 Deconectaţi cablul bateriei de la ansamblul bateriei.
2 Scoateţi şuruburile care fixează ansamblul bateriei pe baza ansamblului
afişajului.
Înainte de a efectua lucrări în interiorul
21
3 Glisaţi şi ridicaţi ansamblul bateriei de pe baza ansamblului afişajului.
1 cablul bateriei 2 şuruburi (4)
3 ansamblul bateriei
4 Scoateţi bateria din suportul aferent.
1 bateria 2 suportul bateriei
5 Întoarceţi computerul invers.
22
6 Apăsaţi şi menţineţi apăsat butonul de alimentare timp de 5 secunde
pentru împământarea plăcii de sistem.
23
Remontarea bateriei
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Aliniaţi bateria cu suportul aferent şi fixaţi-o în poziţie.
2 Aliniaţi orificiile pentru şuruburi de pe ansamblul bateriei cu orificiile
pentru şuruburi de pe baza ansamblului afişajului.
3 Remontaţi şuruburile care fixează ansamblul bateriei pe baza ansamblului
afişajului.
4 Conectaţi cablul bateriei la ansamblul bateriei.
Cerinţe ulterioare
Înainte de a efectua lucrări în interiorul
1 Remontaţi capacul din spate.
2 Remontaţi suportul.
24
Scoaterea hard diskului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
AVERTIZARE: Hard diskurile sunt fragile. Procedaţi cu atenţie când
manipulaţi hard diskul.
AVERTIZARE: Pentru a evita pierderea datelor, nu scoateţi hard diskul
în timp ce computerul este pornit sau se află în stare de repaus.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
Înainte de a efectua lucrări în interiorul
Procedură
1 Reţineţi traseul cablului plăcii ecranului tactil şi scoateţi-l din ghidajele de
orientare de pe suportul hard diskului.
2 Deconectaţi cablul hard diskului de la hard disk.
3 Scoateţi şurubul care fixează ansamblul hard diskului pe baza ansamblului
afişajului.
25
4 Glisaţi şi ridicaţi ansamblul hard diskului de pe baza ansamblului afişajului.
1 cablul plăcii ecranului tactil 2 şurubul
3 cablul hard diskului 4 ansamblul hard diskului
5 Scoateţi şuruburile care fixează suportul hard diskului pe hard disk.
26
6 Scoateţi hard diskul din suport.
1 şuruburile (3) 2 suportul hard diskului
3 hard diskul
27
Remontarea hard diskului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
AVERTIZARE: Hard diskurile sunt fragile. Procedaţi cu atenţie când
manipulaţi hard diskul.
Procedură
1 Aliniaţi orificiile pentru şuruburi de pe hard disk cu orificiile pentru
şuruburi de pe suportul hard diskului.
2 Remontaţi şuruburile care fixează suportul hard diskului pe hard disk.
3 Aliniaţi lamelele de pe ansamblul hard diskului cu fantele de pe baza
ansamblului afişajului.
4 Glisaţi ansamblul hard diskului spre marginea computerului pentru a-l fixa
pe baza ansamblului afişajului.
5 Remontaţi şurubul care fixează ansamblul hard diskului pe baza
ansamblului afişajului.
6 Conectaţi cablul de alimentare şi de date la hard disk.
7 Direcţionaţi cablul plăcii ecranului tactil prin ghidajele de orientare de pe
suportul hard diskului.
Înainte de a efectua lucrări în interiorul
Cerinţe ulterioare
1 Remontaţi bateria.
2 Remontaţi capacul din spate.
3 Remontaţi suportul.
28
Scoaterea modulului de memorie
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Scoateţi protecţia plăcii de sistem.
Procedură
Înainte de a efectua lucrări în interiorul
1 Folosind vârfurile degetelor, desfaceţi clemele de fixare de la fiecare
capăt al fantei modulului de memorie până când modulul de memorie
sare din poziţie.
29
2 Glisaţi şi scoateţi modulul de memorie din fanta modulului de memorie.
30
1 cleme de fixare (2) 2 modulul de memorie
3 slotul modulului de
memorie
Remontarea modulului de memorie
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Aliniaţi canelura de pe modulul de memorie cu lamela de pe slotul
modulului de memorie.
Înainte de a efectua lucrări în interiorul
31
2 Glisaţi ferm modulul de memorie în slot la un anumit unghi şi apăsaţi
modulul de memorie până când acesta se fixează cu un sunet specific în
poziţie.
NOTIFICARE: Dacă nu auziţi sunetul, scoateţi modulul de memorie
şi reinstalaţi-l.
1 modulul de memorie 2 slotul modulului de
3 canelură 4 lamelă
Cerinţe ulterioare
1 Remontaţi protecţia plăcii de sistem.
32
memorie
2 Remontaţi bateria.
3 Remontaţi capacul din spate.
4 Remontaţi suportul.
33
Scoaterea protecţiei plăcii de sistem
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
Procedură
1 Scoateţi şuruburile care fixează protecţia plăcii de sistem pe baza
ansamblului afişajului.
Înainte de a efectua lucrări în interiorul
34
2 Ridicaţi protecţia plăcii de sistem de pe baza ansamblului afişajului.
1 şuruburi (4) 2 protecţia plăcii de sistem
35
Remontarea protecţiei plăcii de sistem
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Aliniaţi fantele de pe protecţia plăcii de sistem cu porturile de pe placa de
sistem şi aşezaţi protecţia plăcii de sistem pe baza ansamblului afişajului.
2 Aliniaţi orificiile pentru şuruburi de pe protecţia plăcii de sistem cu
orificiile pentru şuruburi de pe baza ansamblului afişajului.
3 Remontaţi şuruburile care fixează protecţia plăcii de sistem pe baza
ansamblului afişajului.
Înainte de a efectua lucrări în interiorul
Cerinţe ulterioare
1 Remontaţi bateria.
2 Remontaţi capacul din spate.
3 Remontaţi suportul.
36
Scoaterea cardului wireless
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Scoateţi protecţia plăcii de sistem.
Procedură
1 Scoateţi şurubul care fixează suportul cardului wireless şi cardul wireless
pe placa de sistem.
2 Glisaţi şi scoateţi suportul cardului wireless de pe cardul wireless.
3 Deconectaţi cablurile de antenă de la cardul wireless.
Înainte de a efectua lucrări în interiorul
37
4 Glisaţi şi scoateţi cardul wireless din slotul cardului wireless.
38
1 suportul cardului wireless 2 şurubul
3 cardul wireless 4 cablurile antenei
5 slotul cardului wireless
Remontarea cardului wireless
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Aliniaţi canelura de pe cardul wireless cu lamela de pe slotul cardului
wireless.
2 Introduceţi cardul wireless în fanta cardului wireless.
3 Conectaţi cablurile de antenă la cardul wireless.
Tabelul următor prezintă codul de culori al cablurilor de antenă pentru
cardul wireless acceptat de computerul dvs.
Conectori pe cardul wireless Culoare cablu de antenă
Principal (triunghi alb) Alb
Înainte de a efectua lucrări în interiorul
Auxiliar (triunghi negru) Negru
4 Apăsaţi pe celălalt capăt al cardului wireless şi aliniaţi orificiul pentru
şuruburi de pe suportul cardului wireless şi de pe cardul wireless cu
orificiul pentru şuruburi de pe placa de sistem.
39
5 Remontaţi şurubul care fixează suportul cardului wireless şi cardul
wireless pe placa de sistem.
1 slotul cardului wireless 2 cardul wireless
3 cablurile antenei 4 suportul cardului wireless
5 şurubul
Cerinţe ulterioare
1 Remontaţi protecţia plăcii de sistem.
2 Remontaţi bateria.
3 Remontaţi capacul din spate.
4 Remontaţi suportul.
40
Scoaterea plăcii butoanelor de control
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
Procedură
1 Împingeţi cu vârfurile degetelor clemele de fixare de pe fanta plăcii
butoanelor de control şi ridicaţi placa butoanelor de control de pe cadrul
afişajului.
Înainte de a efectua lucrări în interiorul
41
2 Deschideţi dispozitivul de blocare şi deconectaţi cablul plăcii butoanelor
de control de la placa butoanelor de control.
42
1 placa butoanelor de control 2 cadrul afişajului
3 cleme de fixare (2) 4 cablul plăcii butoanelor de
control
Remontarea plăcii butoanelor de control
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Glisaţi cablul plăcii butoanelor de control în conectorul de pe placa
butoanelor de control şi închideţi dispozitivul de blocare pentru a fixa
cablul.
2 Glisaţi placa butoanelor de control în fanta de pe cadrul afişajului până
când clemele de fixare se blochează în poziţie.
Cerinţe ulterioare
Înainte de a efectua lucrări în interiorul
1 Remontaţi bateria.
2 Remontaţi capacul din spate.
3 Remontaţi suportul.
43
Scoaterea microfonului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
NOTIFICARE: Aceşti paşi se aplică doar modelelor cu ecran tactil. În
cazul modelelor fără ecran tactil, microfonul este integrat în ansamblul
camerei.
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
Procedură
Înainte de a efectua lucrări în interiorul
1 Ridicaţi modulul microfonului de pe baza ansamblului afişajului.
44
2 Deconectaţi cablul microfonului de la modulul microfonului.
1 baza ansamblului afişajului 2 modulul microfonului
3 cablul microfonului
45
Remontarea microfonului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Conectaţi cablul microfonului la modulul microfonului.
2 Glisaţi modulul microfonului în fanta de pe baza ansamblului afişajului.
Cerinţe ulterioare
1 Remontaţi bateria.
2 Remontaţi capacul din spate.
3 Remontaţi suportul.
Înainte de a efectua lucrări în interiorul
46
Scoaterea camerei
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
NOTIFICARE: Acest capitol se aplică doar sistemelor cu afişaj cu ecran
tactil. În cazul sistemelor cu afişaj fără ecran tactil, microfoanele sunt
integrate în ansamblul camerei.
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Scoateţi protecţia plăcii de sistem.
Înainte de a efectua lucrări în interiorul
Procedură
1 Deconectaţi cablul pentru microfon şi cameră de la placa de sistem.
2 Reţineţi traseul cablului camerei şi scoateţi-l din ghidajele de orientare şi
din lamela de pe baza ansamblului afişajului.
3 Reţineţi traseul cablului de antene şi scoateţi-l din lamela de pe baza
ansamblului afişajului.
47
4 Scoateţi cablul camerei din lamela de pe partea din spate a cadrului
camerei.
1 cablul pentru microfon şi
cameră
3 lamelă 4 baza ansamblului afişajului
5 cablul antenei
5 Folosind vârfurile degetelor, împingeţi clema de fixare şi întoarceţi
camera invers.
6 Deconectaţi cablul camerei de la cameră.
48
2 ghidajele de orientare
7 Eliberaţi cadrul camerei din lamela de pe baza ansamblului afişajului şi
ridicaţi-l.
1 clemă de fixare 2 cablul camerei
3 cadrul camerei 4 baza ansamblului afişajului
8 Desprindeţi cu grijă camera din cadrul camerei.
1 cadrul camerei 2 camera
49
Remontarea camerei
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Fixaţi camera pe cadrul camerei.
2 Conectaţi cablul pentru cameră la modulul camerei.
3 Apăsaţi cadrul camerei în fanta de pe cadrul afişajului până când se
fixează în poziţie.
4 Direcţionaţi cablul camerei şi cablul de antene prin ghidajele de orientare
de pe baza ansamblului afişajului.
5 Conectaţi cablul pentru microfon şi cameră la placa de sistem.
Cerinţe ulterioare
Înainte de a efectua lucrări în interiorul
1 Remontaţi protecţia plăcii de sistem.
2 Remontaţi bateria.
3 Remontaţi capacul din spate.
4 Remontaţi suportul.
50
Scoaterea bateriei rotunde
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
AVERTIZARE: Scoaterea bateriei rotunde resetează setările
programului de configurare a BIOS-ului la valorile implicite. Se
recomandă să notaţi setările programului de configurare a BIOS-ului
înainte de a scoate bateria rotundă.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Scoateţi protecţia plăcii de sistem.
Înainte de a efectua lucrări în interiorul
Procedură
Utilizând un ştift de plastic, desprindeţi uşor bateria rotundă din soclul bateriei
de pe placa de sistem.
51
1 ştiftul de plastic 2 soclul bateriei
3 baterie rotundă
52
Remontarea bateriei rotunde
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
Cu borna pozitivă orientată în sus, introduceţi bateria rotundă în socul aferent
şi fixaţi-o în poziţie.
Cerinţe ulterioare
1 Remontaţi protecţia plăcii de sistem.
2 Remontaţi bateria.
3 Remontaţi capacul din spate.
4 Remontaţi suportul.
Înainte de a efectua lucrări în interiorul
53
Scoaterea radiatorului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
AVERTISMENT: Radiatorul poate deveni fierbinte în timpul funcţionării
normale. Acordaţi un timp suficient pentru răcirea radiatorului înainte
de a-l atinge.
AVERTIZARE: Pentru un nivel maxim de răcire a procesorului, nu
atingeţi zonele de transfer de căldură de pe radiator. Uleiurile din
pielea dvs. pot reduce capacitatea de transfer de căldură a pastei
termice.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Scoateţi protecţia plăcii de sistem.
Înainte de a efectua lucrări în interiorul
Procedură
1 Scoateţi şuruburile care fixează radiatorul pe baza ansamblului afişajului.
54
2 Ridicaţi radiatorul de pe placa de sistem.
1 radiatorul 2 şuruburile (3)
55
Remontarea radiatorului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
AVERTIZARE: Alinierea incorectă a radiatorului poate deteriora placa
de sistem şi procesorul.
NOTIFICARE: Pasta termică originală poate fi reutilizată dacă placa de
sistem şi radiatorul originale sunt reinstalate împreună. Dacă este
înlocuită placa de sistem sau radiatorul, utilizaţi plăcuţa termică furnizată
în set pentru a asigura obţinerea unei bune conductivităţi termice.
Procedură
1 Aliniaţi orificiile pentru şuruburi de pe radiator cu orificiile pentru şuruburi
de pe placa de sistem.
2 Remontaţi şuruburile care fixează radiatorul pe baza ansamblului
afişajului.
Înainte de a efectua lucrări în interiorul
Cerinţe ulterioare
1 Remontaţi protecţia plăcii de sistem.
2 Remontaţi bateria.
3 Remontaţi capacul din spate.
4 Remontaţi suportul.
56
Scoaterea boxelor
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Scoateţi protecţia plăcii de sistem.
Procedură
1 Deconectaţi cablul difuzoarelor de la placa de sistem.
2 Scoateţi şurubul care fixează difuzoarele pe baza ansamblului afişajului.
3 Reţineţi traseul cablului difuzoarelor şi poziţia garniturilor din cauciuc de
pe cadrul computerului.
Înainte de a efectua lucrări în interiorul
57
4 Ridicaţi difuzoarele împreună cu cablul acestora de pe cadrul afişajului.
1 cablul difuzoarelor 2 difuzoarele (2)
3 şurubul 4 ghidajele de orientare
5 garnituri din cauciuc (4)
58
Remontarea boxelor
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Utilizând picioarele de aliniere şi manşoanele din cauciuc, aşezaţi
difuzoarele pe cadrul afişajului.
2 Direcţionaţi cablul difuzoarelor prin ghidajele de orientare de pe cadrul
afişajului şi de pe baza panoului afişajului.
3 Remontaţi şurubul care fixează difuzoarele pe baza ansamblului afişajului.
4 Conectaţi cablul difuzoarelor la placa de sistem.
Cerinţe ulterioare
Înainte de a efectua lucrări în interiorul
1 Remontaţi protecţia plăcii de sistem.
2 Remontaţi bateria.
3 Remontaţi capacul din spate.
4 Remontaţi suportul.
59
Scoaterea plăcii de sistem
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
NOTIFICARE: Eticheta de service a computerului este stocată pe placa
de sistem. Trebuie să introduceţi eticheta de service în programul de
configurare BIOS după ce remontaţi placa de sistem.
NOTIFICARE: Remontarea plăcii de sistem elimină orice modificări
efectuate în sistemul BIOS utilizând programul de configurare BIOS.
Trebuie să efectuaţi din nou modificările dorite după ce remontaţi placa
de sistem.
NOTIFICARE: Înainte de deconectarea cablurilor de la placa de sistem,
reţineţi locaţia conectorilor astfel încât să puteţi reconecta corect
cablurile după ce remontaţi placa de sistem.
Cerinţe prealabile
Înainte de a efectua lucrări în interiorul
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Scoateţi protecţia plăcii de sistem.
5 Scoateţi radiatorul.
6 Scoateţi modulul de memorie.
7 Scoateţi cardul wireless.
Procedură
1 Scoateţi cablul bateriei din ghidajul de orientare de pe placa de sistem.
60
2 Deconectaţi de la placa de sistem cablul bateriei, cablul de alimentare a
hard diskului, cablul de date al hard diskului, cablul pentru microfon şi
cameră, cablul difuzoarelor, cablul de alimentare a panoului afişajului şi
cablul plăcii ecranului tactil.
3 Deschideţi dispozitivele de blocare şi deconectaţi cablul plăcii butoanelor
de control şi cablul afişajului de la placa de sistem.
1 cablu de alimentare a hard
diskului
3 cablul pentru microfon şi
cameră
5 conectorul cablului de
alimentare a panoului
afişajului
7 cablul plăcii ecranului tactil 8 ghidaj de orientare
9 cablul bateriei 10 cablul afişajului
4 Scoateţi şuruburile care fixează placa de sistem pe baza ansamblului
afişajului.
2 cablul de date pentru hard
disk
4 cablul difuzoarelor
6 cablul plăcii butoanelor de
control
61
5 Ridicaţi placa de sistem de pe baza ansamblului afişajului.
1 şuruburi (4) 2 placă de sistem
62
Remontarea plăcii de sistem
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
NOTIFICARE: Eticheta de service a computerului este stocată pe placa
de sistem. Trebuie să introduceţi eticheta de service în programul de
configurare BIOS după ce remontaţi placa de sistem.
NOTIFICARE: Remontarea plăcii de sistem elimină orice modificări
efectuate în sistemul BIOS utilizând programul de configurare BIOS.
Trebuie să efectuaţi din nou modificările dorite după ce remontaţi placa
de sistem.
Procedură
1 Aliniaţi orificiile pentru şuruburi de pe placa de sistem cu orificiile pentru
şuruburi de pe baza ansamblului afişajului.
2 Remontaţi şuruburile care fixează placa de sistem pe baza ansamblului
afişajului.
3 Glisaţi cablurile pentru placa butoanelor de control şi pentru afişaj în
conectorii acestora de pe placa de sistem şi închideţi dispozitivele de
blocare pentru a fixa cablurile.
4 Treceţi cablul bateriei prin ghidajul de orientare de pe placa de sistem.
5 Conectaţi la placa de sistem cablul plăcii ecranului tactil, cablul de
alimentare a panoului afişajului, cablul difuzoarelor, cablul pentru
microfon şi cameră, cablul de date al hard diskului, cablul de alimentare a
hard diskului şi cablul bateriei.
Înainte de a efectua lucrări în interiorul
Cerinţe ulterioare
1 Remontaţi cardul wireless.
2 Remontaţi modulul de memorie.
63
3 Remontaţi radiatorul.
4 Remontaţi protecţia plăcii de sistem.
5 Remontaţi bateria.
6 Remontaţi capacul din spate.
7 Remontaţi suportul.
64
Scoaterea cablului afişajului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Scoateţi modulul de memorie.
5 Scoateţi cardul wireless.
6 Scoateţi placa butoanelor de control.
7 Scoateţi microfonul.
8 Scoateţi protecţia plăcii de sistem.
9 Scoateţi radiatorul.
10 Scoateţi placa de sistem.
Înainte de a efectua lucrări în interiorul
Procedură
1 Dezlipiţi banda care fixează cablul afişajului pe ansamblul afişajului.
2 Apăsaţi pe cleme şi deconectaţi cablul afişajului de la ansamblul afişajului.
65
3 Ridicaţi cablul afişajului de pe ansamblul afişajului.
66
1 banda 2 cleme (2)
3 cablul afişajului 4 ansamblul afişajului
Remontarea cablului afişajului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Conectaţi cablul afişajului la ansamblul afişajului şi închideţi dispozitivul
de blocare pentru a fixa cablul.
2 Lipiţi banda care fixează cablul afişajului pe ansamblul afişajului.
Cerinţe ulterioare
1 Remontaţi placa de sistem.
2 Remontaţi radiatorul.
3 Remontaţi protecţia plăcii de sistem.
4 Remontaţi microfonul.
5 Remontaţi placa butoanelor de control.
6 Remontaţi cardul wireless.
7 Remontaţi modulul de memorie.
8 Remontaţi bateria.
9 Remontaţi capacul din spate.
10 Remontaţi suportul.
Înainte de a efectua lucrări în interiorul
67
Scoaterea ansamblului afişajului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Urmaţi procedura de la pasul 1 la pasul 4 din secţiunea „Scoaterea hard
diskului”.
5 Scoateţi placa butoanelor de control.
6 Scoateţi microfonul.
7 Scoateţi protecţia plăcii de sistem.
8 Scoateţi camera.
9 Scoateţi radiatorul.
10 Scoateţi modulul de memorie.
11 Scoateţi boxele.
12 Scoateţi cardul wireless.
13 Scoateţi placa de sistem.
14 Scoateţi cablul afişajului.
Înainte de a efectua lucrări în interiorul
Procedură
1 Deconectaţi cablul plăcii ecranului tactil şi cablul de alimentare a
panoului afişajului de la conectorii acestora de pe baza ansamblului
afişajului.
68
2 Reţineţi traseul cablului bateriei, al cablului plăcii ecranului tactil, al
cablului de retroiluminare a afişajului, al cablului hard diskului şi al
cablului plăcii butoanelor de control şi apoi scoateţi aceste cabluri din
ghidajele de orientare de pe baza ansamblului afişajului.
1 cablul plăcii ecranului tactil 2 conectorul cablului de
alimentare a panoului
afişajului
3 cablul hard diskului 4 cablul plăcii butoanelor de
control
3 Scoateţi şuruburile care fixează baza ansamblului afişajului pe ansamblul
afişajului.
69
4 Eliberaţi baza ansamblului afişajului din lamelele de pe ansamblul
afişajului.
1 baza ansamblului afişajului 2 şuruburile (11)
3 ansamblul afişajului 4 lamele (8)
5 Ridicaţi baza ansamblului afişajului de pe ansamblul afişajului.
6 Scoateţi picioarele din cauciuc.
70
1 ansamblul afişajului
71
Remontarea ansamblului afişajului
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Remontaţi picioarele din cauciuc.
2 Glisaţi lamelele de pe ansamblul afişajului în fantele de pe baza
ansamblului afişajului.
3 Remontaţi baza ansamblului afişajului pe ansamblul afişajului.
4 Remontaţi şuruburile care fixează baza ansamblului afişajului pe
ansamblul afişajului.
5 Direcţionaţi cablul bateriei, cablul plăcii ecranului tactil, cablul de
retroiluminare a afişajului, cablul hard diskului şi cablul plăcii butoanelor
de control prin ghidajele de orientare de pe baza ansamblului afişajului.
Înainte de a efectua lucrări în interiorul
Cerinţe ulterioare
1 Remontaţi cablul afişajului.
2 Remontaţi placa de sistem.
3 Remontaţi cardul wireless.
4 Remontaţi boxele.
5 Remontaţi modulul de memorie.
6 Remontaţi radiatorul.
7 Remontaţi camera.
8 Remontaţi protecţia plăcii de sistem.
9 Remontaţi microfonul.
72
10 Remontaţi placa butoanelor de control.
11 Urmaţi procedura de la pasul 3 la pasul 7 din secţiunea „Remontarea hard
diskului”.
12 Remontaţi bateria.
13 Remontaţi capacul din spate.
14 Remontaţi suportul.
73
Scoaterea picioarelor din cauciuc
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Urmaţi procedura de la pasul 1 la pasul 4 din secţiunea „Scoaterea hard
diskului”.
5 Scoateţi protecţia plăcii de sistem.
6 Scoateţi radiatorul.
7 Scoateţi modulul de memorie.
8 Scoateţi boxele.
9 Scoateţi cardul wireless.
10 Scoateţi placa de sistem.
11 Urmaţi procedura de la pasul 1 la pasul 5 din secţiunea „Scoaterea
ansamblului afişajului”.
Înainte de a efectua lucrări în interiorul
Procedură
1 Scoateţi şuruburile care fixează picioarele din cauciuc pe cadrul afişajului.
74
2 Ridicaţi picioarele din cauciuc de pe cadrul afişajului.
1 cadrul afişajului 2 şuruburi (4)
3 picioare din cauciuc (2)
75
Remontarea picioarelor din cauciuc
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Procedură
1 Aliniaţi orificiile pentru şuruburi de pe picioarele din cauciuc cu orificiile
pentru şuruburi de pe cadrul afişajului.
2 Remontaţi şuruburile care fixează picioarele din cauciuc pe cadrul
afişajului.
Cerinţe ulterioare
1 Urmaţi procedura de la pasul 2 la pasul 5 din secţiunea „Remontarea
ansamblului afişajului”.
2 Remontaţi placa de sistem.
3 Remontaţi cardul wireless.
4 Remontaţi boxele.
5 Remontaţi modulul de memorie.
6 Remontaţi radiatorul.
7 Remontaţi protecţia plăcii de sistem.
8 Urmaţi procedura de la pasul 3 la pasul 7 din secţiunea „Remontarea hard
diskului”.
9 Remontaţi bateria.
10 Remontaţi capacul din spate.
11 Remontaţi suportul.
Înainte de a efectua lucrări în interiorul
76
Programul de configurare BIOS
Prezentare generală
AVERTIZARE: Dacă nu sunteţi expert în utilizarea computerului, nu
modificaţi setările din programul de configurare BIOS. Anumite
modificări pot duce la funcţionarea incorectă a computerului.
NOTIFICARE: Înainte de a modifica programul de configurare BIOS, este
recomandat să notaţi informaţiile din ecranul de configurare BIOS
pentru a le consulta mai târziu.
Utilizaţi programul de configurare BIOS:
• Pentru a obţine informaţii despre componentele hardware instalate, cum
ar fi cantitatea de memorie RAM, dimensiunea hard diskului etc.
• Pentru a modifica informaţiile de configurare a sistemului.
• Pentru a seta sau a modifica o opţiune selectabilă de către utilizator, cum
ar fi parola utilizatorului, tipul hard diskului instalat, activarea ori
dezactivarea dispozitivelor de bază etc.
Accesarea programului de configurare BIOS
1 Porniţi (sau reporniţi) computerul.
2 În timpul secvenţei POST, după afişarea siglei DELL, aşteptaţi afişarea
solicitării de a apăsa pe tasta F2 şi apăsaţi imediat pe tasta F2.
NOTIFICARE: Solicitarea de a apăsa pe tasta F2 indică faptul că
tastatura este iniţializată. Deoarece această solicitare poate apărea
foarte rapid, trebuie să fiţi pregătit pentru aceasta şi apoi să apăsaţi
pe tasta F2. Dacă apăsaţi pe tasta F2 înainte de solicitare, se pierde
oportunitatea apăsării corecte. Dacă aşteptaţi prea mult şi apare
sigla sistemului de operare, aşteptaţi în continuare până când apare
desktopul. Apoi, opriţi computerul şi încercaţi din nou.
77
Ştergerea parolelor uitate
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Scoateţi protecţia plăcii de sistem.
Procedură
1 Localizaţi conectorul de resetare a parolei (PSWD) de pe placa de sistem.
NOTIFICARE: Pentru mai multe informaţii privind amplasarea
conectorului jumper de resetare CMOS şi a parolei, consultaţi
secţiunea „Componentele plăcii de sistem”.
2 Scoateţi fişa punţii de pe pinii punţii implicite şi conectaţi-o la pinii punţii
pentru parolă.
3 Aşteptaţi timp de 5 secunde şi apoi remontaţi fişa punţii în locaţia iniţială.
Înainte de a efectua lucrări în interiorul
78
1 fişa punţii 2 pinii punţii implicite
3 pinii punţii pentru parolă
Cerinţe ulterioare
1 Remontaţi protecţia plăcii de sistem.
2 Remontaţi bateria.
3 Remontaţi capacul din spate.
4 Remontaţi suportul.
Ştergerea setărilor CMOS
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului,
citiţi informaţiile privind siguranţa livrate împreună cu computerul şi
urmaţi paşii din secţiunea
computerului. După efectuarea lucrărilor în interiorul computerului,
urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în
interiorul computerului. Pentru informaţii suplimentare despre cele
mai bune practici privind siguranţa, consultaţi pagina de pornire
privind conformitatea cu reglementările, la adresa www.dell.com/
regulatory_compliance.
Cerinţe prealabile
1 Scoateţi suportul.
2 Scoateţi capacul din spate.
3 Scoateţi bateria.
4 Scoateţi protecţia plăcii de sistem.
Înainte de a efectua lucrări în interiorul
Procedură
1 Localizaţi conectorul jumper de resetare CMOS (CMCL R2) de pe placa
de sistem.
NOTIFICARE: Pentru mai multe informaţii privind amplasarea
conectorului jumper de resetare CMOS şi a parolei, consultaţi
secţiunea „Componentele plăcii de sistem”.
2 Scoateţi fişa punţii de pe pinii punţii implicite şi conectaţi-o la pinii punţii
CMOS.
79
3 Aşteptaţi timp de 5 secunde şi apoi remontaţi fişa punţii în locaţia iniţială.
1 fişa punţii 2 pinii punţii implicite
3 pinii punţii CMOS
Cerinţe ulterioare
1 Remontaţi protecţia plăcii de sistem.
2 Remontaţi bateria.
3 Remontaţi capacul din spate.
4 Remontaţi suportul.
80
Actualizarea sistemului BIOS
Poate fi necesar să actualizaţi sistemul BIOS când este disponibilă o
actualizare sau după înlocuirea plăcii de sistem. Pentru a actualiza sistemul
BIOS:
1 Porniţi computerul.
2 Accesaţi www.dell.com/support.
3 Faceţi clic sau atingeţi Product support (Asistenţă produs), introduceţi
eticheta de service aferentă computerului şi faceţi clic pe
(Remitere).
NOTIFICARE: Dacă nu aveţi eticheta de service, utilizaţi
caracteristica de detectare automată sau răsfoiţi manual după
modelul computerului.
4 faceţi clic sau atingeţi Drivers & downloads (Drivere şi descărcări).
5 Selectaţi sistemul de operare instalat pe computerul dvs.
6 Derulaţi în josul paginii şi extindeţi secţiunea BIOS.
7 Faceţi clic sau atingeţi Download File (Descărcare fişier) pentru a
descărca cea mai nouă versiune BIOS pentru computerul dvs.
8 După ce se termină descărcarea, accesaţi folderul în care aţi salvat fişierul
de actualizare a BIOS-ului.
9 Faceţi dublu clic sau atingeţi de două ori pictograma fişierului de
actualizare pentru BIOS şi urmaţi instrucţiunile de pe ecran.
