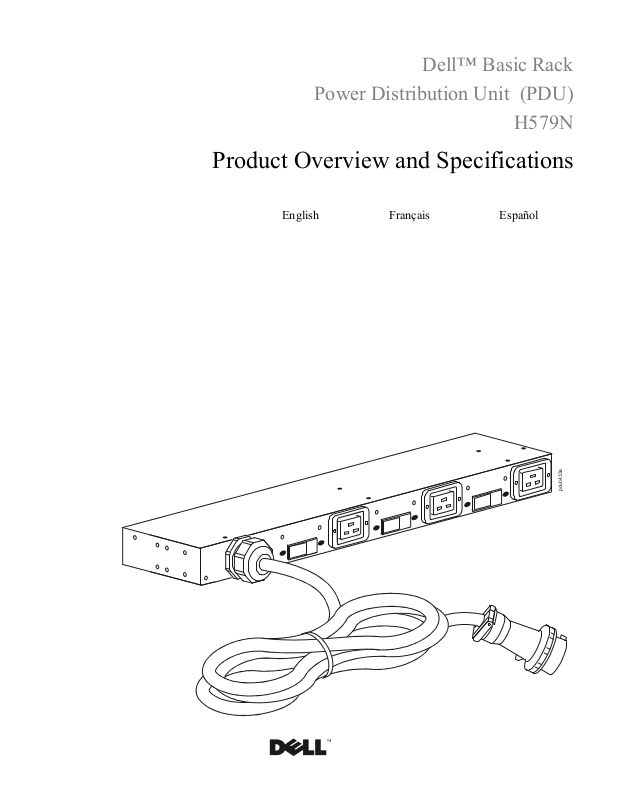

Dell™ Basic Rack
Power Distribution Unit (PDU)
H579N
Product Overview and Specifications
English Français Español
pdu0433a
Page 2
Product Overview and Specifications
The Dell Basic Rack PDU distributes power to the devices in the rack.
OUTLETS— The Rack PDU has three (3) C19 outlets.
P
OWER CORD— The 3.65-m (12.00-ft) power cord terminates with an IEC-309 60 A plug.
H579N
Electrical
Input connection IEC-309 60 A cord included
Acceptable input voltage 200–240 VAC +6% to -10%
Maximum input current (phase) 60 A (48 A UL(C-UL) derated)
Input frequency 50/60 Hz
Output voltage 200–240 VAC +6% to -10%
Output connections (3) C19
Maximum output current (outlet) C19; 16 A (UL(C-UL) derated)
Maximum output current (phase) 48 A
Maximum output current (bank) 16 A (UL(C-UL) derated)
Overcurrent protection (internal) (3) 20 A 2-pole breakers
Cord length 3.65 m (12.00 ft)
Physical
Dimensions
(H x W x D)
Shipping dimensions
(H x W x D)
Weight 6.92 kg (15.22 lb)
Shipping weight 9.80 kg (21.56 lb)
38.81 x 4.36 x 12.57 cm
(15.28 x 1.72 x 4.95 in)
50.01 x 39.49 x 19.50 cm
(19.69 x 15.55 x 7.68 in)
Environmental
Maximum elevation
(above MSL)
Operating
Storage
Temperature
Operating
Storage
Humidity
Operating
Storage
0 to 3048 m (0 to 10,000 ft)
0 to 15 240 m (0 to 50,000 ft)
0 to 50°C (32 to 122°F)
–15 to 60°C (5 to 140°F)
5 to 95%, non-condensing
5 to 95%, non-condensing
Compliance
Safety approvals UL(C-UL)
ROHS Dell 6T198
EU DIRECTIVE 2002/95/EC–latest revision
2 Dell Basic Rack Power Distribution Unit—Product Overview and Specifications
Page 3
Information in this document is subject to change without notice.
www.dell.com | support.dell.com
© 2009 Dell Inc. All rights reserved.
Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products. Dell
Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
H579N
07/2009 Part Number 990-3554
Page 4
DellTM Basic Rack
Power Distribution Unit (La PDU en Rack)
H579N
Présentation et Spécifications du produit
Français
pdu0433a
Page 5
Présentation et Spécifications du produit
La Dell Basic Rack PDU distribue l’alimentation aux dispositifs du rack.
PRISES— La PDU en Rack dispose de 3 prises C19.
C
ORDON D ’ALIMENTATION— Le cordon d’alimentation de 3,65 m est muni à son extrémité d’un connecteur CEI-309 de 60
A.
H579N
Caractéristiques électriques
Connexion d'entrée Le cordon d'alimentation CEI-309 de 60 A est
inclus.
Plage de tensions d’entrée 200–240 V c.a. +6% a -10%
Courant d’entrée maximum (phase) 60 A (48 A UL(C-UL) declassé)
Fréquence d’entrée 50/ 60 Hz
Tension de sortie 200–240 V c.a. +6% a -10%
Connexion de sortie (3) C19
Intensité maximale du courant de sortie (prise) C19; 16 A (12 A UL(C-UL) declassé)
Intensité maximale du courant de sortie
(phase)
Intensité maximale du courant de sortie
(groupe)
Protection contre les surtensions (interne) (3) 20-A disjoncteurs bipolaires
Longueur du cordon d’alimentation 3,65 m
48 A
16 A (UL(C-UL) declassé)
Physiques
Dimensions (H × L× P) 38,81 x 4,36 x 12,57 cm
Dimensions à l’expédition (H × L× P) 50,01 x 39,49 x 19,50 cm
Poids 6,92 kg
Poids avec emballage 9,80 kg
Caractéristiques environnementales
Altitude maximale (au-dessus du niveau de la
mer)
En fonctionnement
De stockage
Température
En fonctionnement
De stockage
Taux d'humidité
En fonctionnement
De stockage
0 à 3048 m
0 à 15240 m
0 à 50°C
–15 à 60°C
5 à 95 %, sans condensation
5 à 95 %, sans condensation
Conformité
Homologations de sécurité UL(C-UL)
ROHS Dell 6T198
DIRECTIVE EU 2002/95/EC–la dernière
révision
2 Dell Basic Rack Power Distribution Unit—Product Overview and Specifications
Page 6
DellTM Basic Rack
Power Distribution Unit (la PDU en armario)
H579N
Información general y Especificaciones del producto
Español
pdu0433a
Page 7
Informacion general y especificaciones del producto
La Dell Basic Rack PDU distribuye la alimentación a los dispositivos del rack.
ENCHUFES— La PDU en armario dispone de 3 enchufes C19.
C
ABLE DE ALIMENTACIÓN—El cable de alimentación tiene una longitud de 3,65 m y termina con un conector IEC-309 60-A.
H579N
Eléctricas
Conexión de entrada El cable de alimentación IEC-309 60-A
incluido.
Tensión de entrada aceptable 200–240 VAC +6% a -10%
Corriente de entrada máxima (fase) 60 A (48 A UL(C-UL) limitada)
Frecuencia de entrada 50/ 60 Hz
Tensión de salida 200–240 VAC +6% a -10%
Conexión de salida (3) C19
Corriente de salida máxima (enchufe) C19; 16 A (UL(C-UL) limitada)
Corriente de salida máxima (fase) 48 A
Corriente de salida máxima (banco) 16 A (UL(C-UL) limitada)
Protección de sobrecarga (interno) (3) 20-A disyuntores bipolar
Longitud del cable 3,65 m
Magnitudes físicas
Dimensiones (Alto x Ancho x Fondo) 38,81 x 4,36 x 12,57 cm
Dimensiones del equipo embalado (Alto x
Ancho x Fondo) 50,01 x 39,49 x 19,50 cm
Peso 6,92 kg
Peso de salida de fábrica 9,80 kg
Ambientales
Altura máxima (sobre el nivel del mar)
Funcionamiento
Almacenamiento
Temperatura
Funcionamiento
Almacenamiento
humedad
Funcionamiento
Almacenamiento
0 a 3048 m
0 a 15240 m
0 a 50°C
–15 a 60°C
5 a 95 %, sin condensación
5 a 95 %, sin condensación
Cumplimiento
Aprobaciones de seguridad UL(C-UL)
ROHS Dell 6T198
Directiva de la UE 2002/95/EC–la última
revisión
2 Dell Basic Rack Power Distribution Unit—Informacion general y especificaciones del producto
