Dell EqualLogic PS4100 存储阵列

安装和设置指南

版 本 1.0

管 制型 号 系 列 E03J 和 E04J

© Copyright 2013 Dell Inc. 保 留所有 权 利。

Dell™ 和 EqualLogic® 是 Dell Inc. 的商 标。

本文使 用的所 有商标 和 注册商 标均属 其 各自所 有者的 财 产。

本说明 文件中 的信息 如 有更改 ，恕不另 行通知 。

未经 Dell 书面许 可，严禁 以任何 形式复 制 本材料 。

出版日 期：2013 年 5 月

部件号 ：FW4G8-ZH-CN-A00

目 录

前 言 v

1 了 解 阵 列 安 装步 骤 1
2 用 机 架 安 装 阵列 3

开始之前 3
保护硬件 4
在机架中安装阵列的步骤 5

3 连 接 阵 列 电 缆 9

网络要求和建议 9
最低和推荐的电缆配置 10
将阵列连接至网络 10
设置到阵列的串行连接 11

4 软 件 配 置 13

选择配置方法 13
收集配置信息 13
开始软件配置 15
设置成员的 RAID 策略 17

5 存 储 空 间 分 配 19

创建卷 19
连接计算机和卷 23

6 设 置 完 组 的 后续 操作 25

常用的组自定义任务 26

7 您 可 能 需 要 的其 他信 息 29

NOM 信息( 仅限 于 墨 西 哥 ) 29

索 引 31

iii

安装和 设置指 南 目录

iv

前言

本手册 主要介 绍如何 安 装 Dell™ EqualLogic® PS4100存储 阵 列硬件 、配置软 件和开 始使用
iSCSISAN 阵列 。

利用一 个或多 个 PS Series 存 储阵列，可创建 PS Series 组 ，自管 理 的 iSCSI 存 储局域 网 (SAN)，无 论
规模如 何，都 物 美价廉 且易于 使用。

读 者 对 象

本指南 中的信 息专供 负 责安装 阵列硬 件 的管理 员使用 。管理 员 不需要 具有丰 富的网络 或存储 系统
经验。但下列 知识会 很有帮 助 ：

• 基本网 络概念

• 当前网 络环境

• 用户磁 盘存储 要求

• RAID 配置

• 磁盘存 储管理

注 ： 本手 册 虽然提 供了采 用常见网 络配置 时，PS Series 阵 列的使 用 示例，但并不 包括设 置网络的

详细信 息。

组 织

本手册 的结构 如下：

•

章1,了解 阵 列安装 步骤

•

章2,用机 架 安装阵 列

•

章3,连接 阵 列电缆

•

章4,软件 配 置

添加此 阵列。

•

章5,存储 空 间分配

•

章6,设置 完 组的后 续操作

介绍如 何初始 化阵列 以 及将此 阵列作 为 第一个 成员创 建 一个组 ，或向 现 有组中

介绍安 装和设 置阵列 的 一般步 骤。

介绍如 何在机 架中安 装 阵列。

介绍网 络电缆 要求以 及 如何安 装电源 和 网络电 缆。

介绍如 何创建 和连接 卷 。

介绍基 本和高 级的组 管 理任务 以及到 哪 里寻找 有关它 们 的信息 。

技 术 支 持和 客 户服 务

Dell 支持 服 务部门 可解答 PS Series SAN 阵列 的各类相 关问题 。如果您 有快速 服务代码 ，致电 时 请
准备好 该代码 。此代码 可以帮 助 Dell 的自 动 支持电 话系统 更快速地 转接您 的电话 。

联 系 Dell

Dell 提供 了 几种联 机以及 电 话支持 和服务 选 项。根 据不同 的 国家/地 区 以及产 品，您 可 享受的 服务
可能有 所不同 ，与此同 时，您 所 在的地 区可能 不 提供某 些服务 。

美国境 内客户 请致电 800-945-3355。如需国 际 Dell EqualLogic 支持 电话列 表 ，请访 问

support.dell.com/global。

注 ： 如果 您 无法访 问互联 网，则可 通过发 票 、装箱 单、单 据 或 Dell 产品 目录找 到联系信 息。

v

安装和 设置指 南 前言

如果对 销售、技 术支持 或客户 服务存有 疑问而 需联系 Dell，则应遵 循以下 步 骤：

1. 访问 support.dell.com 或 Dell 产品 随附信 息 中指定 的 Dell 支持 URL。

2. 选择您 的地区 。使用地 区菜单 或单击指 定您所 在国家/地 区或区 域 的链接 。

3. 选择所 需服务 。单击 Contact Us( 联系我们 ) 链 接，或 从 提供的 服务列 表 中选择 Dell 支持 服务。

4. 选择您 首选的 Dell 支持 联系方 式 ，如电 子邮件或 电话。

联 机 服 务

您可以 使用以 下步骤 了 解 Dell 产品 和服务 ：

1. 访问 www.dell.com ( 或 任何 Dell 产 品信息 中指定 的 URL) 。

2. 使用地 区菜单 或单击 指 定您所 在国家/地 区或区 域 的链接 。

保 修 信 息

PS4100 阵列 保修随 包装箱 附带。有 关保修 登 记信息 ，请访 问 www.onlineregister.com/dell。

更 多 信 息

有关基 本存储 阵列信 息 、维护 信息及故 障排除 信息，请 参阅针 对 PS Series 硬件 的。

vi

1 了解阵列安装步 骤

要设置 您的阵 列并开 始 使用 iSCSI SAN 阵 列，请 按 照以下 步骤操 作：

1. 在机架 中安装 阵列。请 参阅第3

页上 用机 架安装 阵 列

。

2. 将阵列 连接至 电源和 网 络。请 参阅第 1 页 上的“连接 并 固定电 源电缆 ”和第10

至网 络

3. 配置 PS Series 软件 。首先，初始化 阵列以 使用户 可 通过网 络访问 它 。然后 ，可将此 阵列作 为第
一个组 成员创 建一个 组 ，或向 现有组添 加此阵 列。扩展 组后，其 容量和 性能会 自 动提高 。请参
阅第13

4. 开始使 用 iSCSI SAN 阵列 。可以 通 过创建 卷来为 用户和应 用程序 分配组 存 储空间 。卷在网 络上
显示为 iSCSI 目 标。使用 计算机 的 iSCSI 启 动程序 来 连接卷 。连接 到 卷后，其将在 计算机 上 显示
为一个 普通磁 盘。请参 阅第19

开启后 ，即可 自 定义组 ，并可 使 用其更 多高级 功 能。请 参阅第25

。

页上 选择 配置方 法

。

页上 存储 空间分 配

。

页上 设置 完组的 后 续操作

页上 将阵 列连接

。

1

安装和 设置指 南

1 了解 阵列安 装步骤

2

2 用机架安装阵列

为了确 保正常 操作，必 须将 PS Series 存储阵 列正确 安装在机 架中。本 节包含 有关 PS Series 阵列的
静电、安全、网络 和 安装的 一般信 息 。

将阵列 安装到 机架中 以 后，接 着连接电 源电缆 和网络 电 缆，如章3中所述 。

开始之前

安装阵 列之前 ：

• 阅读安 装安全 预防措 施 。请参 阅第3

• 确保机 架符合 机架要 求 。请参 阅第3

• 确保阵 列和安 装位置 满 足环境 要求。请 参阅第4

• 拆封滑 轨套件 ( 如 已 订购) ，并且 确保您 拥有了所 有必要 的部件 和 工具。滑轨套 件位于 阵 列的包

装箱内 。必须 自 行配备 工具。请 参阅第4

安 装 安 全预 防 措施

请遵循 这些安 全预防 措 施：

• Dell 建议 仅 让具有 机架安 装 经验的 人员在 机 架中安 装阵列 。

• 请确保 阵列在 任何时 候 都完全 接地，以 防止静 电释放 所 带来的 损坏。

• 处理阵 列硬件 时，请务 必使用 阵列随附 的防静 电腕带 或 采用类 似的防 护 措施。

• 至少需 要两个 人将阵 列 机箱抬 出包装 箱 。

页上 安装 安全预 防 措施
页上 机架 要求

页上 包装 箱内物 品 和所需 硬件

。

页上 环境 要求

。

。

。

机 架 要 求

机架和 阵列安 装必须 满 足以下 要求：

• 使用行 业标准 ，符合 EIA-310-D 的四 柱式 19 英寸 机架，具 有通用 的方孔或 无螺纹 圆孔间 距 。

• 机架必 须能承 受 540 公 斤( 1200 磅) 或更 重的静 载 。

• 从机架 前面到 机架背 面 的最小 机架厚 度 为 100 厘米 ( 40 英寸 ) 。

• 对于 ReadyRails™ II 滑 轨套件 ，前后机 架柱外 表面( 安装表 面 ) 之 间的距 离为：方孔 机架为

595 毫 米到 914 毫米( 23.4 英寸到 36.0 英 寸 ) ；圆 孔机架为 581 毫米 到 907 毫米( 22.9 英寸 到

35.7 英寸) ；螺纹 孔机架 为 595 毫米 到 929 毫米( 23.4 英寸 到 36.6 英寸) 。

• 将机架 固定在 地面上 以 增加稳 定性。

• 按照从 底部到 顶部的 顺 序安装 阵列的 机 架。

• 在机架 门和阵 列前端 之 间必须 至少有 4.1 厘 米( 1.6 英寸 ) 的 间距以 便于安 装 阵列前 端挡板 。

• 安装有 阵列的 机架符 合 UL 60950-1 和 IEC 60950-1 的 安全要 求，您可 在 http://ulstandards 上 查看

这些标 准。

• 将阵列 安装在 水平方 向 ，否则 对您阵列 的保修 和支持 合 同会无 效。

3

安装和 设置指 南

2 用机 架安装 阵列

环 境 要 求

机架的 位置必 须符合 以 下环境 要求：

• 电源可 以为交 流型号 提 供 100V 至 240V AC。

• 使用的 电源有 足够的 电 流过载 保护能 力 ：

在北美 ，阵列 所 连接的 电源必 须采用双 极 20A 或以 下的过 流 保护( UL489 列示的 电 路断
路器) 。

在欧洲 ，必须 由 20A 或 更 低设备 ( IEC 电路 断 路器) 提供 过 电流保 护。

• 阵列的 前后有 足够的 空 间供空 气流动 。

• 位置通 风良好 。

• 您的环 境支持第29

页上 技术 规格

。

保护硬件

保护 PS Series 阵列 ，使其免 受静电 释放的损 害。处 理阵列硬 件时，请 使用防 静电腕 带或采用 类似
的保护 措施。要 使用腕 带，请 ：

1. 将圈绳 上的钢 质按扣 连 接到松 紧带上 的 纽扣。请参阅 图 1。

图 1: 使 用防静 电腕带

2. 将带子 紧紧缠 绕在腕 部 。

3. 将带子 接地。您 可以将 香蕉连 接器连接 到匹配 的接地 插 座，或 连接到匹 配的弹 簧夹并 将 该弹簧

夹连接 到接地 设备。正 确的接 地设备示 例为 ESD 垫，或 设备接 地部件 的 金属框 架。

包 装 箱 内物 品 和所 需 硬 件

确保包 装箱中 含有如表 1 中所 述的所 有 物品。对于包 装箱中 未 包含但 特定环 境 必需的 其他硬 件，
您需要 自行提 供。请参 见表 2。

4

安装和 设置指 南 2 用机 架安装 阵列

表 1: 包 装箱内 物品

组 件 说 明

PS Series 4100 阵 列 包 含 ：

• 一 个或 两 个 类 型 12 控 制 模 块

PS Series 阵 列

挡 板

电 源 电 缆

• 两 个电 源 设 备 和 冷 却模 块
PS4100 包 含 最 多 12 个 3.5 英 寸 或 24 个 2.5 英 寸 串 行 连 接 SCSI (SAS) 驱动 器，取 决 于 型

号 后 缀 。
挡 板 安 装 在 阵列 的前 面。挡 板 标 识阵 列型 号 ，并 保护 驱动 器免 受 未 经 授 权 或意 外的

卸 除 。
将 阵 列 电 源 设备 连接 到电 源 。

如 果 包 装 箱 中没 有电 源电 缆 ，请 与您 的 PS Series 阵列 支 持 供 应 商 或分 销商 联系 。

一 根 或 两 根 串
行 电 缆

滑 轨 套 件

防 静 电 腕 带 使 敏 感 硬 件 免受 静电 干扰 。

说 明 文 件

用 于 在 阵 列 和控 制台 或终 端 仿 真 程 序 之间 建立 串行 连 接 。在 无 法 通 过网 络访 问 阵 列 或
组 的 情 况 下 ，可 使用 此电 缆 运 行 设 置 公 用 程序 。

包 装 箱 内 包 含一 个可 安装 在 四 柱 方 孔 、圆 孔和 螺纹 安 装 孔 机 架 上 的 Dell ReadyRails II
套 件 。按 照 套 件 随附 的安 装 说 明 将 阵 列 安 装在 机架 中 。

包 装 箱 中 包 含以 下说 明文 件 ：

• 设 置示 意 图

• 安 装和 设 置 指 南 ( 本说 明文 件)

• 许 可证 、管 制 和 保 修 信 息

表 2: 所 需的附 加硬件( 未随 附 )

组 件 说 明

标 准 的 19 英寸
四 柱 机 架

10/100Mbps 以
太 网 电 缆

网 络 电 缆

使 您 可 以 轻 松访 问阵 列和 计 算 环 境 中 的其 它硬 件。

搭 配 专 用 管 理网 络使 用。将 阵 列 上的 管理 端 口 连 接 至 10/100Mbps 网 络 交 换机 。
使 用 带 有 RJ45 连 接 器 的 5E 类 或 6 类 电缆 。只 有 当 5 类 电 缆 符合 TIA/EIA TSB95 标准
才 可 使 用 此 类电 缆。

用 于 将 阵 列 连接 到网 络交 换 机 。使 用 带 有 RJ45 连 接 器 的 5E 类 或 6 类 电 缆 。只 有当
5 类 电 缆 符 合 TIA/EIA TSB95 标 准才 可使 用 此 类 电 缆 。

可 选 硬 件

可使用 不间断 电源系 统 (UPS) 为阵列 提供高 度 可用的 电源。每 个 UPS( 未随附 ) 应位 于不同电 路，
并且必 须在足 够长的 时 间内提 供正确 类 型的电 压。

在机架中安装阵列的步 骤

请遵循 以下步 骤在机 架 中安装 阵列：

1. 确定安 装滑轨 放置在 机 架中的 位置。

2. 将安装 滑轨连 接到机 架 上。

3. 将机箱 滑入到 机架中 。

4. 将机箱 连接到 安装滑 轨 的前面 。

5. 安装挡 板。

这些步 骤在下 列小节 中 有详细 描述。

5

安装和 设置指 南

2 用机 架安装 阵列

确 定 安 装滑 轨 放置 在 机 架中 的 位 置

确保在 机箱的 机架中 有 足够空 间。在标 准机架 中，2U 机 箱的跨度 为 6 个孔 。

在 机 架 中安 装 滑轨 和 阵 列

请遵循 滑轨套 件随附 的 安全说 明和机 架 安装说 明，在 机 架中安 装导轨 。
如果安 装在封 闭的或 多 单元机 架部件 中 ，机架 周围的 操 作环境 温度可 能 高于室 温。因 此 ，确保 您

在符合 由制造 商指定 的 最高环 境温度 (Tma) 的 环境中安 装该设 备。有关 详细信 息，请参 阅第29

上 技 术规格

将 机 箱 滑 入 到 机 架 中

图 2 为 3.5 英寸驱 动器阵 列 的前视 图。

。

图 2: 3.5 英 寸 驱动器 阵列 - 前视图 ( 无 挡板)

页

图 3 为 2.5 英寸驱 动器阵 列 的前视 图。

图 3: 2.5 英 寸驱动 器 阵列 - 前视图 ( 无 挡板)

让他人 帮助，抬 起机箱 并将它 滑入到安 装滑轨 上。请保 持滑轨 平衡。

将 机 箱 连 接 到 安 装 滑 轨 上

确保阵 列前面 的机箱 系 留紧固 件与安 装 滑轨前 面的螺 纹 孔对齐 ，并
滑轨。

小 心 ： 请 勿使用 自动螺 丝 刀拧紧 指旋螺 钉。

安 装 挡 板

对于所 有阵列 型号，安 装挡板 的步骤均 相同。

1. 将挡板 的右端 勾在机 箱 的右侧 上。

2. 将挡板 的左端 朝向机 箱 的左侧 摆动。

3. 将挡板 按入到 位，直至 释放闩 锁闭合。

手动

将系留 紧固件 固定至

4. 使用提 供的钥 匙，锁上 挡板，并 将钥匙 存放在 安 全的地 方。

6

安装和 设置指 南 2 用机 架安装 阵列

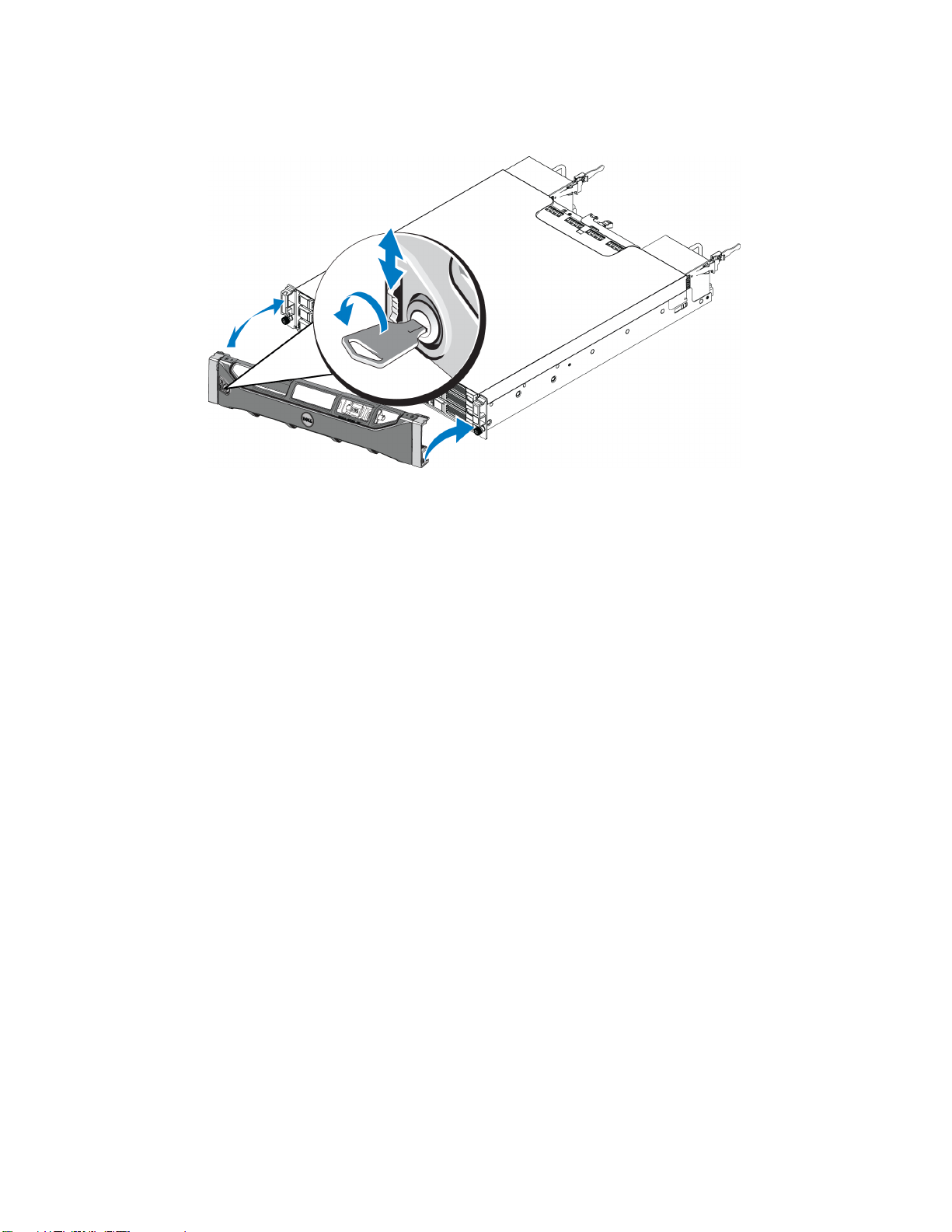

图 4: 安 装挡板

7

安装和 设置指 南

2 用机 架安装 阵列

8

3 连接阵列电缆

在机架 中安装 了阵列 之 后，必 须连接网 络和电 源电缆 ，以及 可 选的串 行电缆 。
首先，请查看第10

页上 最低 和推荐 的 电缆配 置

中的网 络建议 。

下面的 列表介 绍了将 阵 列连接 到电源 和 网络的 常规步 骤 。

1. 连接电 源电缆 。此时请勿打开阵 列的电 源。请参 阅第 1 页 上的“连 接并固 定电源 电 缆”。

2. 将阵列 连接至 网络。请 参阅第10

3. 打开到 阵列的 电源。请 参阅第10

以下部 分将详 细介绍 上 述安装 步骤。完 成这些 步骤后 ，请参 阅第13

页上 将阵 列连接 至 网络
页上 开启 阵列

。

。

页上 软件 配置

。

网络要求和建议

PS Series 阵列 的最低 网 络配置 为各控 制模块上 的 Ethernet 0 和 连接到 网络交 换 机上的 计算机 之 间
存在连 接。为 提 高性能 和可用 性，可在 一个阵 列 上配置 多个网 络接口，并将这 些接口 连接至 多 个
交换机 。

网络建 议如表 3 中所 述 。此外 ，所有正 确网络 配置的通 用规则 均适用于 PS Series 阵 列。有 关 网络
要求的 更多信 息，请参 阅 http://en.community.dell.com/techcenter 上 的 Dell EqualLogic Configuration
Guide( Dell EqualLogic 配 置 指南)

一般网 络配置 并非本 手 册涵盖 的范围 。

表 3: 网 络建议

建 议 说 明

为 增 加 带 宽 和提 高可 用性 ，可 将 每 个 控 制 模块 连接 到 两 个 不 同 的 交 换机 上。
交 换 机 必 须 使用 内部 交换 链 路 或 通 过 堆叠 功能 进行 连 接 。这 些 链 路 必须 拥有 足

够 的 带 宽 来 处理 iSCSI 流量 。有 关内 部 交 换 链 路 大小 的建 议，请 查 看 EqualLogic
到 不 同 网 络 交换 机的
多 个 网 络 连 接

管 理 网 络 ( 可 选 )

访 问 组 IP 地址 ( 主机 ) 在多 子 网 组 中 ，每 个配 置的 网 络 接 口 应 有权 访问 其组 IP 地 址 所 在 的 子网 。

连 接 端 节 点 的交 换机
端 口 上 无 STP 功 能

在 交 换 机 和 NIC 上 启
用 流 量 控 制

Configuration Guide( EqualLogic 配 置 指 南 ) 。

Dell 建 议根 据您 的 BUSINESS 高 可 用 性 需 求 使用 高带 宽 端 口 链 路 聚 合 或多 路径

协 议 ，如 VLT、vPC 或 MLAG，来 降 低 生成 树的 影响 。

连 接 网 络 接 口后 ，使 用组 管 理 器 GUI 或 CLI 为 每个 接口 分 配 IP 地 址 和 网 络 掩

码 。

将 两 个 控 制 模块 上的 管理 端 口 连 接 至 10/100Mbps 网 络交 换机 ，以 将管 理 流 量 与

iSCSI 流量 分 开 。

如 果 可 能 ，请 勿 在连 接端 节 点 的 交 换 机 端 口( iSCSI 启 动 器 或 阵列 网络 接口 ) 上 使

用 生 成 树 协 议 (STP)。

如 果 必 须 使 用 STP 或 RSTP( 建 议 使 用 STP) ，则 应 启 用某 些交 换机 上 提 供 的 端 口

设 置 ，以 便 端 口 在链 路建 立 后 立 即 转 换 为 STP 转发 状态 。此 功能 可 减 少 设 备 重

新 启 动 时 的 网络 中断 ，并 且 应 仅 在 连 接 端 节点 的交 换 机 端 口 上 启 用 。

对 于 交 换 机 之间 的单 电缆 连 接 ，您 可 以 使 用生 成树 ；对 于 交 换机 之间 的多 电 缆 连

接 ，可 使用 主干 聚 合 。

在 每 个 交 换 机端 口和 处理 iSCSI 通 信 的 NIC 上 启用 流量 控 制 。PS Series 阵列 将 正
确 响 应 流 量 控制 。

9

安装和 设置指 南

3 连接 阵列电 缆

最低和推荐的电缆配置

对于单 控制模 块阵列 ，最低 配 置为一 个网络 连 接到 Ethernet 0。然而 ，单个 网 络连接 是潜在 的 故障
点。Dell 建 议您将 所有可 用 的以太 网端口 连 接到通 过互联 交 换链路 连接的 不 同网络 交换机 。

对于双 控制模 块阵列 ，最低 要 求是将 网络电 缆 连接至 两个控 制 模块上 的 Ethernet 0 上 ，然后 将 电缆
连接到 不同的 网络交 换 机上。

为获得 最大网 络带宽 和 可用性 ，Dell 建议将 每个控 制 模块上 的 Ethernet 0 和 Ethernet 1 连接到 不 同
的网络 交换机 上。您必 须采用 具有足够 带宽的 互联交 换 链路对 交换机 进 行连接 。请参 见 图 5。

图 5: 建 议的网 络配置

将阵列连接至网络

该PS4100阵列型 号 包括两 个类型 12 控制模块 。类型 12 控制模块 包括两 个 1Gb 以太 网 端口，标记为
Ethernet 0 和 Ethernet 1。

要使阵 列工作 ，需要一 个正常 工作的网 络连接 。建议使 用多个 网络连接 以获得 更好的 性 能和可 用
性。有 关详细 信 息，请 参阅第10

开 启 阵 列

打开电 源之前 ，请留出 足够的 时间使阵 列适应 环境温 度 ( 例 如放置 一 整夜) 。

注 ： 您可 以 先开启 一个电 源设备的 电源( 任何一 个) ，也可 以同时开 启两个 。

1. 找到电 源开关 ，位于每 个电源 设备的电 源插头 下。

2. 按下电 源开关 至“开 启 ”位 置 。电源 指示灯 将 会亮起 。
电池将 开始充 电，某些 硬件组 件将开始 同步。LED 指 示灯将 指 示这些 正常活 动 。
LED 指 示灯的 位置显 示 在下表 4提供了 LED 指示灯 的相关 说 明。

页上 最低 和推荐 的 电缆配 置

。

10

安装和 设置指 南 3 连接 阵列电 缆

图 6: 交 流电源 开关和 LED 指 示灯( 2U 阵列)

表 4: 电 源设备 LED 指示灯 说明

标 注 说 明

1

2 错 误 。如 果 电 源 设备 有问 题 ，此 LED 指 示 灯 会 亮 起 ( 琥 珀 色 ) 。
3 输 入 功 率 。只 要 主电 源连 接 到 电 源 设 备 ，此 LED 指 示 灯 就会 亮起 ( 绿 色 ) 。

电 源 设 备 状 态。当 交 换 机 开 启 并 且电 源设 备 向 阵 列 提 供 电 源时 ，此 LED 指 示 灯会 亮起
( 绿 色) 。

设置到阵列的串行连接

如果您 计划使 用设置公用 程 序来配 置软件 ，则必 须 在阵列 与计算 机之间设 置串行 连接。如 果打算 使
用“远 程设置 向导”，则无 需采用 串行连接 。有关 “远程 设置向 导”要 求 的信息 ，请参 阅 Host
Integration Tool for Microsoft® Installation and User's Guide( 用 于 Microsoft® 安装的 主 机集成 工具和 用
户指南 ) 或 Host Integration Tool for Linux® Installation and User's Guide( 用 于 Linux® 安 装的主 机集成 工
具和用 户指南 ) 。

阵列附 带的串 行电缆 是 每端带 有阴性 DB9 连 接 器的标 准零调 制 解调器 电缆。您 可能必 须制作 或 购
买适配 器电缆 ( 带 有 一个 BD9 连接 器和一 个 RJ45 连接 器) 以便 将阵列 连接到 某 些终端 服务器 模
块。请 参阅第 1 页上的第12

将电缆 连接到 当前控 制 模块的 串行端 口 ( ACT LED 指示 灯变为 绿色) 和控制 台 终端或 运行终 端 仿
真器的 计算机 。

请参见 图 7( 不 按比例 ) 。
串行连 接必须 符合以 下 特征：

• 9600 波特率

• 1 个停止 位

• 无奇偶 校验

• 8 个数据 位

• 无流量 控制

注 ： 保留 串 行电缆 。如果 无 法通过 网络访 问 组或阵 列，则 需 要使用 串行电 缆 来管理 组或特 定阵列。

页上 串行 电缆插 针 输出信 息

。

11

安装和 设置指 南

3 连接 阵列电 缆

图 7: 将 串行电 缆连接到 阵列

串 行 电 缆插 针 输出 信 息

图 8 显 示 阵列随 附的串 行 电缆上 DB9 连 接器上 的插针位 置，表 5 列出电 缆的插 针输出信 息。

图 8: 串 行电缆 DB9 连接 器 - 插 针位置

表 5: DB9 到 DB9 插针 输出信息

DB9-1 DB9-2

功 能 插 针 插 针 功 能
接 收 数 据 2 3 传 输 数 据
传 输 数 据 3 2 接 收 数 据
数 据 终 端 就 绪 4 6+1 数 据 集 就 绪 + 载波 检 测
系 统 接 地 5 5 系 统 接 地
数 据 集 就 绪 + 载波 检 测 6+1 4 数 据 终 端 就 绪
请 求 发 送 7 8 清 除 发 送
清 除 发 送 8 7 请 求 发 送

12

4 软件配置

完成阵 列硬件 安装后 ，即可 初 始化阵 列并将 此 阵列作 为第一 个 组成员 创建 PS Series 组。或 者，可
向现有 组中添 加此阵 列 。扩展 组后，其 容量和 性 能会自 动提高 ，而不会 对用户 造 成影响 。

完成软 件配置 后，即可 分配存 储，开始 使用 iSCSI SAN 阵 列。请 参 阅第19

页上 存储 空间分 配

。

选择配置方法

配置软 件的方 法有两 种 。选择

• 使用用 于 Windows 或 Linux 的 “远程 设置向 导 ”。有 关“远 程设置 向 导”的 使用说 明，请参 阅
Host Integration Tool for Windows Installation and User's Guide( 用于 Windows 安 装 的主机 集成工 具 和
用户指 南) 或 Host Integration Tool for Linux Installation and User's Guide( 用于 Linux 安装的主 机集
成工具 和用户 指南) 。

• 使用设 置 公 用程序 。设置公用 程 序是一 种交互 命 令行公 用程序 ，可提示 有关阵 列 和组配 置的
信息。

要使用 设置公 用程序 ，则必 须 在阵列 与控制 台 终端或 运行终 端 仿真程 序的计 算机之间 采用串
行连接 。

选择一 种方法 后，收集 阵列配 置所需的 信息。

一种

方法：

收集配置信息

无论您 使用哪 种方法 配 置软件 ，都必须 收集表 6 和表 7 中 的信息 。如有必 要，可 向 网络管 理员索 取
IP 地址 。

此外，确保遵 守第9

页上 网络 要求和 建 议

中的网 络建议 。

13

安装和 设置指 南

4 软件 配置

表 6: 阵 列配置 信息

提 示 说 明

成 员 名 称

网 络 接 口 阵 列 上 的 网 络接 口名 ( 例 如：eth0) ，该 阵 列 连 接 到网 络交 换 机 上 正 常 工 作 的端 口。

组 中 阵 列 的 唯一 名称 ( 最 多包 含 63 个 字 母 、数 字 或 连 字符 ) 。第 一 个 字 符必 须是 字
母 或 数 字 。

IP address

子 网 掩 码

默 认 网 关 ( 可 选 )

RAID 策 略

阵 列 网 络 接 口的 网络 地址 。

注：每个 成员都必 须至少 拥有一 个 与组 IP 在 相同的 子网上 的网络接 口。

与 IP 地 址结 合使 用的 地 址 ，用 于 识 别 阵列 网络 接 口 所 在 的 子 网 ( 默 认 为

255.255.255.0) 。

用 于 连 接 子 网以 及将 网络 通 信 传 输 到 本地 网络 以外 的 设 备 的 网 络地 址。仅 当 需 要
阵 列 网 络 接 口与 本地 网络 以 外 网 络 通 信时 ( 例 如 ：为 了可 以 从 本 地 网 络 以 外的 计算
机 访 问 卷 ) ，才 需 要 使用 默认 网 关 。

注 ：默 认 网关 必须 与 阵 列 网 络 接 口 处于 同一 子 网 中 。

阵 列 的 RAID 级 别 和 备 用驱 动器 配置 。RAID 集 和备 用 驱 动 器 的 实 际 数量 取决 于 阵
列 中 的 驱 动 器数 量。

• RAID 6 – 分 布式 双奇 偶 校 验 集 。

• RAID 10 – 在 多 个 RAID 1( 镜像 ) 集 之 上 进 行 拆 分 。

• RAID 50 – 在 多 个 RAID 5( 分布 式奇 偶校 验) 集之 上 进 行拆 分。每 个 RAID 5 集 使

用 相 当 于 一 个驱 动器 的空 间 用 于 进 行 奇偶 校验 。

• RAID 5 – 分 布式 奇偶 校 验 集 。RAID 5 - [不 推 荐 ] 一 个 RAID 5 集 ，使 用一 个备 用 磁
盘 。RAID 5 与 RAID 50 类 似 ，容 量 较 大 ( 多 两 个 磁 盘 ) ，但 可 用 性 和 性 能较 低。

注 意 ：要 使 用 RAID 5，必 须使 用 Group Manager CLI 配置 RAID 策 略 。

表 7: 组 配置信 息

提 示 说 明

组 名 称

组 IP 地 址 组 的 网 络 地 址。组 IP 地 址用 于组 管理 ，以 及 通 过 计 算 机访 问存 储在 组 中 的 数 据 。

向 组 中 添 加 成员
时 的 密 码

grpadmin 帐户 的

密 码

Microsoft 服 务 用 户
名 和 密 码 ( 可 选 )

用 于 标 识 组 的唯 一名 称 ( 最多 包 含 54 个 字 母 、数 字或 连 字 符 ) 。第 一个 字符 必 须 是 字
母 或 数 字 。

向 组 中 添 加 成员 时所 需的 密 码 。密 码 必 须 包含 3 至 16 个 字 母 或 数字 字符 ，并 且 区 分
大 小 写 。

此 密 码 将 代 替 grpadmin 帐 户 的 出厂 设置 组管 理 密 码 (grpadmin)。密 码 必 须包 含 3 至
16 个字 母 或 数 字 字 符，并 且 区 分 大 小 写 。
仅 在 创 建 新 组时 需要 使用 。

CHAP 用 户 名 和 密码 ，用 于允 许 Microsoft 服 务 ( VSS 或 VDS) 访 问组 。用 户 名 必 须 由
3 到 63 位 字母 数字 字 符 组 成 。密 码 必须 包含 12 至 16 个 字 母 数字 字符 ，并 且 区 分 大

小 写 。
必 须 允 许 计 算机 上运 行的 Microsoft 服 务访 问组 ，才 能 在 组 中 创 建 VSS 快 照 或使 用
VDS。
仅 在 使 用 Remote Setup Wizard 创 建 组 时 适用 。

14

安装和 设置指 南 4 软件配 置

开始软件配置

使用设 置 公 用程序 或“远 程设置 向 导”初 始化阵 列，并将 此阵列 作 为第一 个组成 员来创建 组，或 向 现
有组中 添加此 阵列。

完成软 件配置 后，此阵 列即成 为组成员 ，并可 立 即使用 其磁盘 存储空间 。

使 用 设 置公 用 程序 配 置 软件

要使用 设置 公 用程序 初始化 阵 列以及 创建或 扩展组，请：

1. 在与阵 列建立 串行连 接 的控制 台或终 端 仿真程 序上，按 Enter 键。

注 ：如 果阵列 未响应 ，请向您 的 PS Series 支 持供应 商 咨询有 关如何 继 续操作 的信息 。

2. 出现登 录提示 时，帐户 ( 登 录) 名称 和密码 均输入 grpadmin。密码不会 在屏幕 上显示。

3. 出现提 示后，输 入 y 以 启 动设置公用 程序。

4. 出现提 示后，请 根据第13

页上 收集 配置信 息

中的信 息输入 阵列和 组 配置信 息。按 Enter 键以

接受默 认值。输 入问号 (?) 以 获取帮助 。

注 ：输 入组 IP 地址 后 ，阵列 需要搜 索 网络，可能会 出现短 暂 的延迟 。

设置完成 后 ，必须 先设置 成 员的 RAID 策略 才 能使用 磁盘存 储 空间。转到

RAID

策略

。

第17页上 设置 成员的

以下示 例显示 使用设置公 用 程序初 始化阵 列 并创建 组。

示 例 - 使 用 设 置 公 用程 序

Login: grpadmin
Password: xxxxxxxx

The setup utility establishes the initial network and storage configuration for a storage array
and then configures the array
as a member or a new or existing group of arrays.
For help, enter a question mark (?) at a prompt.

Welcome to Group Manager

Copyright 2013 Dell Inc.

It appears that the storage array has not been configured.
Would you like to configure the array now? (y/n) [n] y
Group Manager Setup Utility
Do you want to proceed (yes | no) [no]? yes
Initializing. This may take several minutes to complete.
Enter the network configuration for the array:
Member name []: member1
Network interface [eth0]: eth0
IP address for network interface []: 192.17.2.41
Netmask [255.255.255.0]:
Default gateway [192.17.2.1]:
Enter the name and IP address of the group that the array will join.
Group name []: group1
Group IP address []: 192.17.2.20

15

安装和 设置指 南

Searching to see if the group exists. This may take a few minutes.
The group does not exist or currently cannot be reached. Make sure you have entered the correct
group IP address and group name.
Do you want to create a new group (yes | no) [yes]? yes
Group Configuration
Group Name: group1
Group IP address: 192.17.2.20
Do you want to use the group settings shown above (yes | no) [yes]: yes
Password for managing group membership:
Retype password for verification:
Password for the default group administration account:
Retype password for verification:
Saving the configuration ...

Waiting for configuration to become active......Done

Group member member1 now active in the group.
Group group1 has been created with one member.
Use the Group Manager GUI or CLI to set the RAID policy for the member. You can then create a
volume that a host can connect to using an iSCSI initiator.
group1>

4 软件 配置

使 用 远 程设 置 向导 配 置 软件

“远 程 设置向 导”可 在“主 机集成 工 具” CD-ROM 中 找 到，必 须在 Windows 环 境下的 计 算机中 进行安
装。Host Integration ToolsUser Guide ( 主机 集成工 具用户 指 南) 提供了有 关如何 使用远 程 设置向 导全
部功能 的详细 信息。

要运行 Remote Setup Wizard，请按 以 下步骤 操作：

1. 使用符 合第13

页上 选择 配置方 法

中的要 求的计 算机。

2. 从包装 箱中获 得主机 集 成工具 CD-ROM，或 从支持 网站下 载 主机集 成工具 套件。

3. 遵循主 机集成 工具说 明 文件中 的指示 安 装远程 设置向 导 。

4. 启动“远程 设置向 导 ”，通 过依次 单击：

Start(开始 )、Programs(所有 程 序 )、EqualLogic、Remote Setup Wizard(远程设 置 向 导 )

5. 在 Welcome( 欢迎) 对话框 中，选择 Initialize a PS Series array(初始化 PS Series 阵 列 )，然 后单
击 Next(下一 步 )。

注 ：如 果无法 访问阵 列，请检 查网络 配 置。可 能需要 使 用设置公用 程序配 置 软件。

6. 选择要 初始化 的阵列 ，然后 单 击 Next(下一步)。

7. 在 Initialize Array( 初 始 化阵列 ) 对 话框中 ，根据 表 6 中信 息输入 阵 列配置 ，并选 择 是创建 组还是

加入现 有组。然 后单击 Next(下一步)。

8. 在 Create a New Group or Join an Existing Group( 创建 新组或 加 入现有 组) 对话 框中，根 据表 7中 的
信息输 入组配 置，并单 击 Next(下一步)。

9. 单击 Finish( 完 成) 退 出向导 。

如果向 现有组 添加此 阵 列，则 必须先设 置成员 的 RAID 策 略 才能使 用磁盘 存 储空间 。转到第17

上 设 置成员 的

如果创 建了新 组，则转 至章5,

RAID

策略

。

存储 空 间分配

。

16

页

安装和 设置指 南 4 软件配 置

设置成员的 RAID 策略

仅当配 置成员 的 RAID 策 略后，才 可使用 新的组成 员( 阵列 ) 的 存储空 间。
RAID 策略 包括 RAID 级别 和 备用磁 盘配置 。如果 选 择 RAID 策 略，则 会自动将 成员的 磁盘配 置 为

所选 RAID 级别 和相应 的 备用磁 盘数。
如果使 用 Remote Setup Wizard 来创 建 组，则 会根据 配 置软件 时选择 的 RAID 策 略来设 置第一 个 成

员的 RAID 策略 ，设置 完 成后即 可使用 该 成员的 存储空 间 。请参 阅第19
如果使 用设置公用 程序创 建 或扩展 组，或 使 用远程 设置向 导 向现有 组中添 加 此阵列 ，都必 须 为组成

员设置 RAID 策 略。
通过组 管理器 命令行 界 面 (CLI) 或图 形 用户界 面 (GUI) 设 置 RAID 策 略。

使 用 CLI 设 置 RAID 策 略

要使用 Group Manager CLI 为 新的组 成员设 置 RAID 策 略，请 ：

1. 先登录 组( 如果 尚未登 录) 。( Setup Utility 完成 后，您 仍将登 录 到组中 。) 利 用以下 一种方 法 连接
到该组 ：

– 连接至 成员的 串行连 接 。请参 阅第11
– 连接至 组 IP 地 址的 Telnet 或 ssh 连接 。

页上 设置 到阵列 的 串行连 接

页上 存储 空间分 配

。

。

2. 出现登 录提示 时，输入 您在创 建该组时 指定的 grpadmin 帐户名 称 和密码 。

3. 在 Group Manager 命令提 示符处 ，输入 以下命令 ，对 policy 变量指定 RAID6、、RAID10 或
RAID50：

member select member_name raid-policy policy

例如：以 下命令会 使用 RAID6 配置 member1：

member select member1 raid-policy raid6

使 用 Group Manager GUI 设 置 RAID 策 略

有关 Group Manager GUI 浏览器 支持的 最新信息 ，请参 阅 PS Series
添加成 员到 PS Series 组之 后 ，必须 为成员设 置 RAID 策 略并选 择存储池 。设置 RAID 策 略 后即可

使用成 员中的 存储。
要使用 GUI 为 成员设置 RAID 策 略，请 ：

步 骤

1. 单击组 ，然后 单 击组名 称以打 开 “组摘 要”窗 口。

2. 展开成 员 ，然后 双 击成员 名称。GUI 会显示 成员是 否 已配置 。

3. 在“警 告”对 话框中 单击是 以 打 开“配 置成员 - 常 规设置”对话 框。

4. 选择池 并单击 下一 步 。如果出 现提示 ，则确认 要将该 成员分配 到池。

发行 说 明

。

5. 在“配 置成员 - RAID 配置”对话 框中选 择 RAID 策 略。

6. [可选 ] 选择 “等 待 ”直 到 成 员 存 储 初 始 化 完成 。

7. 单击下 一 步 。

17

安装和 设置指 南

4 软件 配置

8. 在“配 置成员 - 摘 要”对 话框中 单 击完成。

注 ： 完成 初 始 RAID 配 置后，Group Manager 需 要过几 分钟才 能显示全 部可用 容量。配 置过程 完成

之前，Group Manager 显示的 容量可 能 较小。

18

5 存储空间分配

为用户 分配组 存储空 间 的步骤 如下：

1.

第19页上 创建 卷

2.

第23页上 连接 计算机 和 卷

。

。

分配完 存储空 间后，即 可自定 义组，并 可使用 其 更高级 的功能 。请参阅第25

操作

。

页上 设置 完组的 后 续

创建卷

要向用 户和应 用程序 分 配组存 储空间 ，请使 用 组管理 器 CLI 或 GUI 创 建卷。卷 在网络 上显示为
iSCSI 目标 。创建卷 时，需 指 定表 8 中 所述的 信 息。

表 8: 卷 配置信 息

组 件 说 明

此 为 唯 一 卷 名称 ，且 最多 包 含 63 个 字 符 ( 包 括字 母 、数 字、句 点 、连 字 符 和 冒号 ) 。卷

卷 名 称

卷 大 小

或是为 卷快照 留出空 间 ，或将 卷配置为 精简配 置。但是 ，精简 配 置并非 对所有 存 储环境 均适用 。有
关高级 卷功能 的信息 ，请参 阅 Dell EqualLogic Group Manager Administrator's Guide( Dell EqualLogic
Group Manager 管理员 指南) 。

使 用 CLI 创 建卷

名 称 会 追 加 到 iSCSI 目 标 名 称 的 末 尾 ，而 卷的 iSCSI 目标 名 称 会 自 动 生 成 。请 始终 通
过 目 标 名 称 访问 卷。

这 是 报 告 的 卷的 大小 ，与 iSCSI 启动 器 检 测 到 的 大小 相同 。卷 最 小 是 15 MB。卷 大 小
会 向 上 舍 入 为 15 MB 的 下 一个 倍数 。

1. 登录到 组。
使用以 下方法 之一连 接 至组：

• 连接至 成员的 串行连 接 。请参 阅第11

• 连接至 组 IP 地 址的 Telnet 或 ssh 连接 。

出现登 录提示 时，输入 您在创 建该组时 指定的 grpadmin 帐户名 称 和密码 。

2. 出现组 管理器 命令提 示 符时，使用以 下命令 创 建卷：

volume createvolume_namesize[GB]

指定卷 名称和 卷大小( 默认 单 位为兆 字节) 。

3. 使用以 下命令 创建卷 的 访问控 制记录 ：

volume selectvolume_nameaccess createaccess_control
access_control 参 数可以 是以下 一项或多 项：

• initiatorinitiator_name

• ipaddressip_address

最多可 以为卷 创建 16 个访 问 控制记 录。

页上 设置 到阵列 的 串行连 接

。

19

安装和 设置指 南

5 存储 空间分 配

以下示 例创建 了 50 GB 的 卷以及 一 个访问 控制记 录 。仅带 有指定 启 动器名 称的计 算 机可访 问
该卷。

group1> volume create staff1 50GB

group1> volume select staff1 access create initiator iqn.1991-

05.com.microsoft:WIN2008Server.company.com

使 用 GUI 创 建 卷

要为最 终用户 提供存 储 空间，必须创 建用户 可 从主机 访问的 标 准卷。
创建标 准卷之 前，您需 要了解 ：

• 组将应 用到卷 的卷属 性 和组范 围内的 默 认设置 。

• 卷安全 和访问 控制。特 别是：
– 要连接 到卷及 其快照 ，计算 机 必须符 合的条 件 。指定 CHAP 用户 名、IP 地 址或 iSCSI 启 动器

名称。该信息 生成一 条适用 于 卷及其 快照的 访 问控制 记录。

– 卷的权 限：读写( 默认 ) 或只 读。
– 是否允 许或禁 止( 默 认) 通过具 有 不同 iSCSI 合格名 称 (IQN) 的 启动器 访 问卷及 其快照 。

• 在将该 功能应 用到卷 之 前，精 简配置的 相关风 险和益 处 。

• 如果创 建卷会 超过池 的 容量，可用池 空间会 显 示一个 负值。减 小卷大 小。

如果启 用精简 配置，您 可调整 精简配置 卷属性 的默认 值 ，该值 基于报告 大小的 百分比 。
要创建 标准卷 ，可使用 下一节 介绍的“创建 卷”向 导。

创 建 卷 向导

创建卷 向导将 指导您 完 成定义 新卷和 设 置不同 选项( 包括名 称 、大小 、池分配 、扇区 大 小、快 照空
间、iSCSI 选 项和访 问控制 选项) 的流程 。

步 骤 1：卷设 置

字 段 说 明 快 捷 键

名称

说明

在文件夹内创建卷

[必填 字段 ] 名称 是卷 的唯 一 识 别 标 识 。最 大长 度为 63 个
ASCII 字符 ( 包括 句号 、连 字 符 和 冒 号 ) 。

[选填 字段 ] 有关 卷的 用途 或 其 它 区 别 性特 征的 描述 性 文 本 。

最 大 长 度 为 127 个 字符 。

如 果 组 中 有 卷文 件夹 ，单 击 此 复 选 框 ，从 下拉 列 表 中 选 择 一
个 文 件 夹 ，然 后 在此 文件 夹 内 创 建 卷 。
文 件 夹 可 帮 助您 将较 大的 集 合 卷 整 理 到不 同的 逻辑 组 中 。您
也 可 在 创 建 卷后 ，将 卷移 进 文 件 夹 。

Alt+A

Alt+D

Alt+F

存储池分配

20

如 果 组 中 有 多个 存储 池，选 择 您 想在 其内 创 建 卷 的 存 储 池 。
单 击 池 名 称 旁边 的单 选按 钮 ，选 择该 池。除 非 另 有说 明，一 般
情 况 下 均 使 用默 认存 储池 。

不 适 用

安装和 设置指 南 5 存储 空间分 配

步 骤 2：空间

字 段 说 明 快 捷 键

卷大小

精简配置卷。

快照保留

报告的卷大小

默认存储池的预计变化

指 定 新 卷 大 小的 数值 。从 下 拉 列 表 中 选 择 合适 的单 位 ( MB、GB
或 TB) 。
卷 的 最 小 尺 寸为 1MB。卷 的 最 大 尺 寸 将根 据存 储池 的 实 际 容 量
给 定 。

启 用 卷 上 的 精简 配置 。
精 简 配 置 可 根据 卷的 实际 使 用 空 间 为 卷分 配空 间，但 会 让 您觉
得 整 个 卷 均 可用 。例 如，一 个 100GB 的 卷 经 过 精 简 配置 后实 际
仅 分 配 到 20GB 的 空 间 ；剩余 的 80GB 则 成为 仍可 在存 储 池 中 使
用 的

无 限 制 空间

。必 要 时 也 可 为 卷分 配附 加 空 间 。

指 定 应 保 留 的附 加空 间大 小 ，以 存储 此卷 的 快 照 。默 认设 置为
最 大 卷 尺 寸 的 100%。
在 100% 的 情 况 下 ，20GB 的 卷可 能需 要 40GB 的 存储 空间 ；其
中 20GB 用 于存 储，20GB 用 于 快 照 。

这 是 关 于 卷 空间 分配 的图 例 。启 用精 简配 置 后 ，它 将 成 为 一个
带 有 3 种 滑 动 指针 控制 ( 颜 色分 别为 紫色 、黄 色 和 红 色 ) 的 空 间
分 配 工 具 。
单 击 并 拖 动 指针 进行 前后 滑 动 。

• 紫 色 = 最 小卷 容 量 。这 是 卷 大 小的 百分 比，表 明 卷 中所 分配
的 可 用 空 间 大小 。

• 黄 色 = 使 用空 间 警 告 限 制 。当 使用 了 最 小 卷 容 量的 指定 百
分 比 之 后 ，会 生 成一 条警 告 消 息 。例 如，如 果 最 小卷 容量 为
20GB，警 告 限制 为 80%，当使 用 16GB 的 空间 后( 或 剩 余空 间
小 于 4GB) ，系 统将 发 出 警 告 消 息 。

• 红 色 = 最 大使 用 空 间 。这 是可 在卷 中 分 配 的 最 大空 间大 小。
默 认 情 况 下 为 100%( 整 个 卷 大 小) ，但 也可 根据 需 要 减 小 。

此 表 可 预 计 当前 指定 的卷 大 小 和 快 照 设置 对指 定存 储 池 现 有
空 间 的 影 响 。

大 小 ：Alt+S
计 量 单 位 ：上 下
箭 头 键

Alt+T

Alt+R

使 用 空 格 键 打
开 一 个 称 作 调

整标记值的 对 话

框 。

不 适 用

步 骤 3：配置 iSCSI 访 问

字 段 说 明 快 捷 键

允 许 您 为 卷 设置 访问 控制 。选 择 所 需 访 问 类型 的单 选 按 钮 ：

您希望为此卷设置哪种访
问类型？

您想允许一个以上的
iSCSI 启动器同时访 问 此
卷吗？

• 从 另一 个 卷 上 复 制 访问 控制 ( 表 9)

• 选 择或 定 义 访 问 控 制策 略

• 定 义一 个 或 多 个 基 本访 问点

• 无 ( 不 允许 访问 )

默 认 为 No( 否) 。选 择 Yes( 是 ) 即 表 示 允许 带有 不 同 IQN 的 启 动
器 同 时 访 问 此卷 。

• Alt+P

• Alt+L

• Alt+I

• Alt+N

无

21

安装和 设置指 南

5 存储 空间分 配

表 9: 从 另一个 卷上复制 访问控 制

字 段 说 明 快 捷 键

选择要从哪个卷上复制访
问控制

访问控制

要 应 用 另 一 个卷 的访 问控 制 ，使 用鼠 标或 上 下 箭 头 键 选 择 该
卷 。

显 示 所 选 卷 的访 问控 制属 性 。它 可帮 助您 选 择 要 将 哪 个 卷 的访
问 控 制 复 制 到新 卷上 。

Alt+V

无

表 10: 选 择或定义 访问控 制

字 段 说 明 快 捷 键

Available( 可 用
策 略 ) 列
表 ：Alt+A
Add( 添
加 ) ：Alt+A
Add All( 添 加 全
部 ) ：Alt+D
Selected( 已 选)
列 表 ：Alt+S
Remove( 移
除 ) ：Alt+R
Remove All( 移
除 全 部 ) ：Alt+M

无

无

挑选一个或多个访问策略
或策略组

New(新建)

编辑

此 列 表 显 示 了可 供选 择的 访 问 策 略 和 策略 组。点 击 访 问 策 略或
访 问 策 略 组 的单 选按 钮，以 更 改 列表 。
要 使 用 现 有 策略 或策 略组 ，可 双 击 该 策 略 或策 略组 ，或 在
Available( 可 用 策 略 ) 列表 中选 择 该 策 略 或 策 略 组、单 击 Add( 添
加 ) 将该 策略 或策 略组 移 动 到 Selected( 已 选) 列 表 中 。
要 使 用 所 有 可用 策略 或策 略 组 ，单 击 Add All( 添 加 全 部 ) 。

单 击 New( 新 建 ) ，以 定 义 一 个 新 的访 问策 略或 策 略 组 。
从 Available( 可 用 策 略 ) 列表 或 Selected( 已 选 ) 列 表 中 选 择 访 问

策 略 或 策 略 组，单 击 Edit( 编 辑 ) 以 对 其 进 行 更 改 。

步 骤 4：扇区 大 小

字 段 说 明 快 捷 键

您 可 创 建 使 用 512 字 节 或 4 千 字 节 扇 区 的卷 。卷 的扇 区 大 小 与
阵 列 中 物 理 驱动 器的 扇区 大 小 没 有 依 赖关 系。512 字 节的 默认 卷
设 置 通 常 都 是最 佳设 置，即 使 物 理驱 动器 使 用 的 是 4 千 字节 的

扇区大小

扇 区 也 是 如 此。

如 果 您 创 建 了一 个使 用 4 千 字节 扇区 的 卷 ，须 先 验 证 您的 操作
系 统 是 否 支 持 4 千 字 节 扇 区 。有 关操 作系 统 是 否 支 持 4 千 字 节
扇 区 的 信 息 ，请 参阅 您的 操 作 系 统 说 明 文 件。

在 创 建 卷 后 ，您 就不 能再 更 改 其 扇 区 大 小 。

512 字 节 ：Alt+5

4 千 字 节 ：Alt+4

22

安装和 设置指 南 5 存储 空间分 配

步 骤 5：总结

本页可 帮助您 检查将 要 应用到 新卷上 的 设置。其中一 些设置 为 您刚刚 在向导 中指定的 设置，另 外
一些为 软件的 默认设 置 。

在单击 Finish( 完成) 并创 建 卷之前 ，请检 查 这些设 置。

字 段 说 明

常规设置

快照设置

iSCSI 访问

复制

显 示 卷 名 称 、存 储池 分配 、卷 大 小 、扇 区 大 小 和说 明

显 示 快 照 保 留空 间的 大小 ，以 及 有 关 何 时 发出 空间 警 告 和 如 何 管 理 空间 恢复
的 当 前 默 认 设置

显 示 卷 的 iSCSI 设 置 ，包 括访 问 类 型 和 将 要应 用的 访问 控 制 规 则

单 击 此 链 接 ，以 将总 结设 置 的 文 本 复 制 到 计算 机的 剪 贴 板 上

• 如需更 改此设 置，请使 用 Back( 后退 ) 按 钮返回 上 一屏幕 。

• 要创建 带有当 前设置 的 卷，单 击 Finish( 完 成) 按钮 。

• 要取消 创建卷 并关闭 对 话框，单击 Cancel( 取消 ) 。

连接计算机和卷

创建卷 之后，PS Series 组将 自动生 成 iSCSI 目 标名称，并将卷 名称追 加到目 标 名称末 尾。每个 卷都
在网络 上显示 为 iSCSI 目标 。

以下是 名为 dbvol 的卷的 iSCSI 目 标 名称示 例：

iqn.2001-05.com.equallogic.5-4a0900-2f00000-007eca92d654f160-dbvol

要将计 算机连 接至卷 ，请：

1. 在计算 机上安 装并配 置 iSCSI 启 动器。可 以使用 不 同厂商 提供的 硬件和软 件启动 器。请根 据厂
商提供 的说明 配置启 动 器。

注 ：Dell 建议您 访问技 术 支持 Web 站点 ，以获 得 有关使 用启动 器访问 PS Series 组卷 的 重要

信息。

2. 请确保 计算机 与卷的 某 一访问 控制记 录 匹配。要显示 卷的记 录 ，请：
– 在使用 CLI 时，输 入以下 命 令：

volume selectvolume_nameaccess show

– 如果使 用 GUI，则 展开面 板 最左侧 的 Volumes( 卷 ) ，选 择该卷 名称，然 后单击 Access( 访 问)

选项卡 。

如有必 要，请 使 用 CLI 或 GUI 创 建与该 计算机匹 配的访 问控制 记 录。

3. 要显示 卷的 iSCSI 目标名 称，请：
– 在使用 CLI 时，输 入以下 命 令：

volume selectvolume_nameshow

– 如果使 用 GUI，则 展开面 板 最左侧 的 Volumes( 卷 ) ，选 择该卷 名称，然 后单击 Connections

( 连 接) 选项卡 。

23

安装和 设置指 南

4. 在计算 机上，使 用 iSCSI 启 动器公 用 程序将 组 IP 地 址 指定为 iSCSI 查 找 地址。如果启 动器支 持
查找过 程，它 将 传回计 算机可 以访问的 iSCSI 目 标 的列表 。

如果启 动器不 支持查 找 ，则还 必须指定 目标名 称，并且 在某些 情况下还 要指定 标准 iSCSI 端 口
号 (3260)。

5. 使用 iSCSI 启动 器 公用程 序选择 想要的目 标，然 后 登录到 该目标 。

将计算 机连接 到 iSCSI 目标 后，便 会 将卷视 为可使 用 正常操 作系统 公用程序 进行格 式化的 普 通磁
盘。例 如：可对磁 盘进行 分区并创 建文件 系统。

5 存储 空间分 配

24

6 设置完组的后续操作

设置完 组之后 ，您就可 以自定 义组，以 便更有 效 地管理 您的存 储环境。还可开 始使用 产品的 整 套
功能。以下说 明文件 和附加 产 品包括 在您购 买 的阵列 之内，可 供您随 时使用 。

• 《硬件 用户手 册》提供 您 PS Series 存 储阵列 硬 件的基 本存储 阵 列信息 、维护 信 息及故 障排除
信息。

• Dell EqualLogic Group Manager Administrator's Guide( Dell EqualLogic Group Manager 管 理员指 南 ) 提
供了有 关配置 和使用 每 个阵列 上安装 的 PS Series 固 件的详 细资料。它包 括 有关存 储概念 以 及
如何使 用组管 理器 GUI 来 管理组 的信息。

• DellEqualLogic Group Manger CLIReference Guide( Dell EqualLogic Group Manager CLI 参 考指南 ) 将
介绍如 何使用 Group Manager CLI 来 管理组 和 单独的 阵列。

• Manual Transfer Utility( 手 动传输 实 用工具 ) 支 持卷数 据 的离网 复制。

• 在 VMware® 环 境中，您 可以使 用适用于 VMware 的 Dell EqualLogic 虚拟存 储管理 器 (Virtual
Storage Manager, VSM) 来 管 理 PS Series 组 上的快 照和副 本 ，它们 可用于 恢 复单独 的虚拟 机 或整
个 VMware 环 境。

• 您可以 使用适 用于 VMwareSite Recovery Manager®, SRM) 的 Dell EqualLogic 存储 复制适配 器
(Dell EqualLogic Storage Replication Adapter)，它 可让 SRM 获 悉和识 别 PSSeries 对 完整 SRM 集 成

的复制 。

• Dell EqualLogic 多路径 扩展模 块 (Multipathing Extension Module, MEM) 增 强了 VMware 的 多路径
功能。

• 在 Microsoft 环境中 ，您可 以 使用自 动快照 管理器 (Auto-Snapshot Manager)/Microsoft 版 在 PS
Series 组 中 创建和 管理快 照 、克隆 及 Smart Copies 副本，它们可 用于恢 复 应用程 序，例 如 ：SQL
Server、Exchange Server、Hyper-V、SharePoint 和 NTFS 文 件共享 。

• 如果您 有多个 PS Series 组 ，则可以 通过 SAN HeadQuarters 对它 们进行 监测和管 理。

25

安装和 设置指 南

6 设置 完组的 后续操 作

常用的组自定义任务

表 11 介绍 常 用的组 自定义 任 务。这 些任务 全 部记录 在 Dell EqualLogic Group Manager Administrator's

Guide( Dell EqualLogic Group Manager 管理员 指南) 中。

表 11: 常 用的组自 定义任 务

任 务 说 明

添 加 至 组 成 员的 网络 连接 多个 网 络连 接可 提高 性 能 和 可 用 性，而 且 是 多 路 径 I/O 所 需要 的。

Dell 建 议将 两个 控 制 模 块 上 的 所 有网 络接 口连 接 至 多 台 网 络交 换机 ，
然 后 使 用 GUI 或 CLI 将 IP 地址 和 子 网掩 码分 配给 这 些 接 口 并 启用
它 们 。

创 建 管 理 帐 户 grpadmin 帐户 是默 认管 理帐 户 。Dell 建 议 您 为 每个 管理 员设 置 一 个 新 的

帐 户 ，保 留 默 认 的 grpadmin 帐 户 用 于 维护 操作 ，例 如 固 件 升 级 。
帐 户 可 配 置 为通 过 PS Series 组和 RADIUS 进 行 验 证 ，或使 用 LDAP 或
Active Directory 进 行 验 证。

设 置 事 件 通 知 要 及 时 获 得 重要 事件 通知 ，可 以 设 置 电 子 邮件 通知 或系 统 日 志 通 知 。

配 置 SNMP 要 监 测 组 中 的陷 阱，可 以 使 用 SNMP。此 外，需 要 配 置 SNMP 才 能 使 用

Manual Transfer Utility 以 及其 它第 三方 监 测 工 具 。

配 置 iSNS 要 自 动 化 iSCSI 目 标 查 找 ，可 以将 组配 置 为 使 用 iSNS 服务 器 。

配 置 CHAP 帐 户 您 可 以 使 用 CHAP 来 限 制 计 算 机 对 卷的 访问 。同 时 支 持 启 动 器和 目标 的

CHAP 验 证 。

修 改 日 期 、时 间 或时 区，
或 配 置 NTP

向 组 中 添 加 成员 虽然 单成 员组 也 能 完 全 正 常 工 作，但 添 加 更 多 阵列 可扩 大容 量 ，增 加网

创 建 池 对 于 多 成 员 组，可 创 建 多 个 池 并 将这 些成 员 和 卷 分 配 给 这 些池 ，以 实现

设 置 专 用 管 理网 络 可 基 于 安 全 目的 建立 一个 单 独 的 管 理 网 络 。

创 建 卷 快 照 快 照 是 可 用 于备 份的 卷数 据 的 时 间 点 副本 。

组 的 时 间 以 第一 个成 员的 时 钟 为 依 据 ，此 时钟 的设 置 为 出 厂 设 置 。默认
时 区 是 EST。您 还 可 以 将 组配 置为 使用 NTP 服务 器。

络 带 宽 并 提 高组 的整 体性 能 ，而 且不 会干 扰 数 据 可 用 性 。

分 层 存 储 解 决方 案。

创 建 快 照 或 副本 计划 使 用 计 划 可 定期 创建 卷的 快 照 或 副 本 。

26

安装和 设置指 南 6 设置 完组的 后续操 作

任 务 说 明

创 建 集 合 使 用 集 合 可 对多 个相 关的 卷 进 行 分 组 ，以 便创 建快 照 或 副 本 。然 后 ，

管 理 员 可 通 过一 步操 作或 一 个 计 划 创 建多 卷快 照或 多 卷 副 本 。

为 卷 启 用 精 简配 置 精 简 配 置 有 利于 某些 环境 ，使 您 可 以 根 据 使用 方式 为卷 分 配 空 间 。

在 不 同 组 之 间设 置复 制 副 本 是 存 储 在不 同组 的卷 数 据 的 时 间 点复 制品 。

克 隆 卷 或 快 照 克 隆 可 在 组 中创 建新 卷。

从 快 照 或 副 本恢 复数 据 从 快 照 或 副 本恢 复数 据的 选 项 有 多 种 。

27

安装和 设置指 南

6 设置 完组的 后续操 作

28

7 您可能需要的其他信息

请参阅 系统附 带的安 全 与管制 信息。保 修信息 可能包 括 在该说 明文件 中 ，也可 能作为 单 独的说 明
文件提 供。

• 机架解 决方案 附带的 机 架说明 文件，介 绍了如 何将系 统 安装到 机架中 。

• Hardware Owner's Manual( 硬 件用户 手 册) 提供了有 关系统 功能的 信 息，并 说明了如 何排除 系统

故障以 及安装 或更换 系 统组件 。可在support.dell.com 在线 获取该 说明文 件 。

NOM 信息( 仅限 于墨西哥)

根据墨 西哥官 方标准 (NOM)，本说 明文件 中 述及的 的设备 上 必须提 供以下 信息：

墨 西哥 交 流 电 源 NOM 信 息

Dell México S.A.de C.V.

进 口 商

产 品 型 号 ：E03J

产 品 型 号 ：E04J

Paseo de la Reforma 2620 - 11° Piso
Col.Lomas Altas
11950 México, D.F.

电 源 电 压 ：100–240 VAC
频 率 ：50/60 Hz

电 流 消 耗 ：8.6A
电 源 电 压 ：100–240 VAC
频 率 ：50/60 Hz
电 流 消 耗 ：8.6A

表 12: 技 术规格

电 源 设 备

功 率

散 热 PS4100 X、XV( 2.5 英 寸 驱 动 器 ) ：133-114W

最 大 输 入 功 率 990KVA
最 大 涌 入 电 流 在 典 型 的 线 路环 境下 和整 个 系 统 环 境 工作 范围 内，每 个 电 源设 备在 10 毫 秒或

物 理 规 格

宽 度 44.63 厘 米( 17.57 英寸 )
厚 度 PS4100E、XV( 3.5 英 寸 驱 动器 ) ：59.4 厘 米( 23.4 英 寸 )

重 量

( 完 全加 载的 阵 列 )

• 700 W( 最 高 、总 额)

• +5V 最高 155W；+12V 最 高 624W；+5Vsb 最高 10W

PS4100 E、XV( 3.5 英寸 驱 动 器 ) ：191-147W

更 短 时 间 内 的涌 入电 流可 达 55A。

PS4100X、XV( 2.5 英 寸驱 动器 ) ：54.1 厘 米( 21.3 英 寸 )
PS4100E、XV( 3.5 英 寸 驱 动器 ) ：29.2 公 斤( 64 磅 )

PS4100X、XV( 2.5 英 寸驱 动器 ) ：24.1 公 斤( 53 磅 )

29

安装和 设置指 南

可 用 的 硬 盘 驱动 器电 源 ( 每个 插 槽 )

支 持 的 硬 盘
驱 动 器 电 源
消 耗 ( 连 续)

环 境 参 数

运 行 温 度 5° 至 50°C( 41° 至 104°F) ，最 大温 度变 化 为 每 小 时 10°C

对 于 2.5 英 寸驱 动器 ：

• +5 V 时 最 多 为 1.2 A

• +12 V 时 最多 为 0.5 A

对 于 3.5 英 寸驱 动器 ：

• +5 V 时 最 多 为 1.16 A

• +12 V 时 最多 为 1.6 A

7 您可 能需要 的其他 信 息

注：海拔 高度在 2950 英尺以 上时，最 高操作 温 度按 1ºF/550 英尺递 减。

存 放 温 度 –40° 至 65°C( –40° 到 149°F) ，最 大温 度 变 化 为 每 小时 20°C

操 作 相 对 湿 度 20% 至 80%( 非 冷 凝 ) ，最 大 湿 度变 化为 每小 时 10%

存 储 相 对 湿 度 5% 至 95%( 非 冷凝 )
操 作 振 动 仅 操 作 方 向 0.26 Grms( 5 至 350 Hz) 持续 5 分 钟
存 储 振 动 1.88 Grms( 10 至 500 Hz) 持续 15 分 钟 ( 所 有 6 个 面 )
操 作 海 拔 高 度 –16 至 3048 米 ( –50 至 10,000 英 尺)

注 ：海 拔 高度 在 2950 英 尺以 上时 ，最 高 操 作 温 度 按 17.22222°C

(1ºF)/550 英 尺递 减。

存 储 海 拔 高 度 –16 至 10,600 米 ( –50 至 35,000 英 尺)
气 载 污 染 物 级别 G2 或 更 低 ( 根 据 ISA-S71.04-1985 定 义的 标 准 )

30

索引

安 装 安 全 预 防措 施

3

C

CHAP 帐 户 , 配 置
CLI

创建卷 10
设置 RAID 策略 17, 19

G

GUI

创建卷 17
设置 RAID 策略 17

I

iSNS, 配置

N

NTP 服 务 器 ,配置

P

PS Series 阵 列

防止静电释放 4
网络建议 9
网络要求 9
增加带宽 9
子网访问建议 9

26

26

26

包

包 装 箱 内 物 品

保

保 修

成

成 员

RAID 策略 17
命名 14
默认网关 14
网络地址 14
网络掩码 14

串

串 行 电 缆

插针管脚信息 12
插针位置 12
特征 12

串 行 电 缆 , 连 接

挡

挡 板

安装 6

4

29

11

R

RAID 策 略

使用 CLI 设 置 19
使用 GUI 设 置 17
说明 17

RAID 级 别 ,支 持 的

S

SNMP, 配 置

安

安 全 预 防 措 施,安 装
安 装

前挡板 6

17

26

登

登 录

CLI 方 法 17
GUI 方法 17

电

电 缆

以太网 5

电 源 要 求

4

防

3

防 静 电 腕 带 , 使用

4

31

索 引 :访 问 控 制 – 软 件 配 置 ,方 法

访

访 问 控 制

保护卷 20
使用 CLI 设 置 19
使用 GUI 设 置 20

管

创建 19
从计算机访问 23
访问控制 20
精简配置设置 19
快照空间 19
连接到 23
命名 19
目标名称 23
使用 CLI 创 建 10
使用 GUI 创 建 17

管 理 网 络 交 换机

环

环 境 要 求

机

机 架 安 装

安装机箱 6
插入机箱 6
滑轨套件部件 5
选择滑轨位置 6
要求 3

技

技 术 规 格

交

交 换 机

10/100Mbps 5

带宽要求 10
仅用于管理 5
链路建议 10
生成树建议 9

精

5

可

可 选 硬 件

4

5

控

控 制 模 块

5

快

快 照 ,保留 空 间

19

连

连 接 串 行 电 缆

4

11

目

目 标 (iSCSI)

获得名称 23
连接到 23

启

启 动 器 (iSCSI)

访问卷 23
计算机要求 23

精 简 配 置 ,在 卷 上 启 用

静

静 电 释 放 , 避 免

卷

卷

报告的大小 19

32

19

20

日

日 期 ,设置

4

软

软 件 配 置 ,方 法

26

13

索 引 :设 置 公 用程 序 – 组

设

设 置 公 用 程 序

配置软件 15
说明 13
要求 13

生

生 成 树 建 议

时

时 间 ,设置

事

事 件 通 知 , 配 置

提

提 供 的 硬 件

网

网 络

建议 9
配置多个接口 26
提高性能 9
要求 9
阵列 IP 地址 14
组 IP 地址 14

网 络 接 口

配置 14

网 络 掩 码 , 成 员 设 置

26

26

14

阵

阵 列

RAID 策略 17
软件配置 13
网络地址 14
选择安装位置 6
在机架中安装 6
正在初始化 13

9

主

主 机 集 成 工 具, 说 明

16

组

组

IP 地址 14
创建 13
从计算机访问卷 23
登录 CLI 17
登录 GUI 17

5

高级任务 25
扩展 13
扩展电源

开启 13
名称 14
设置后自定义 25

硬

硬 件

提供的 5
要求 4

远

远 程 设 置 向 导

配置软件 16

帐

帐 户 , 设 置 后 配 置

26

33
