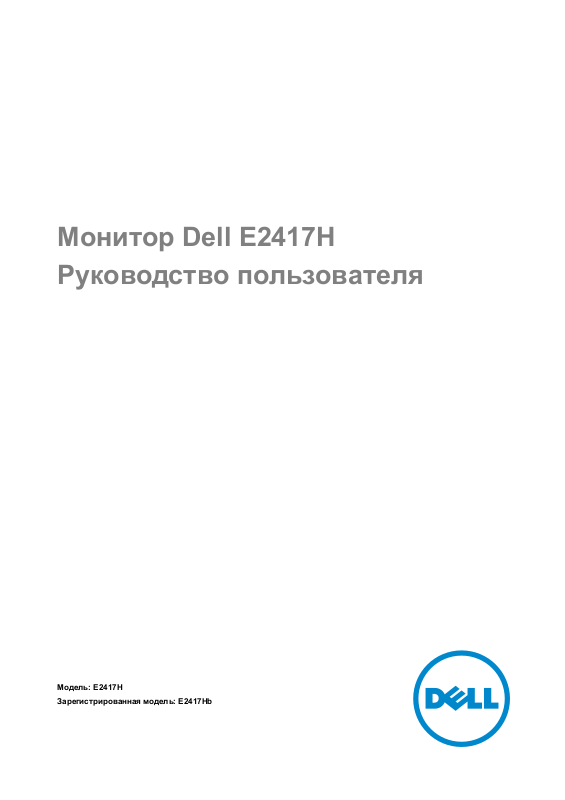

Dell E2417H User Manual

Монитор Dell E2417H
Руководство пользователя

Модель: E2417H

Зарегистрированная модель: E2417Hb

Примечания, предостережения и
предупреждения

ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ означает важную информацию,

помогающую более эффективно использовать ваш компьютер.

ВНИМАНИЕ! ВНИМАНИЕ указывает на возможность повреждения

аппаратных компонентов или утраты данных в случае
несоблюдения инструкций.

ПРЕДУПРЕЖДЕНИЕ: Предупреждение с заголовком

«ПРЕДУПРЕЖДЕНИЕ» содержит информацию о возможном

причинении ущерба имуществу, вреда здоровью людей или
летальном исходе.

____________________

Авторское право © 2016 Dell Inc. Все права защищены.

Этот продукт охраняется законами США и международными договорами об авторских
правах и интеллектуальной собственности. Dell™ и логотип Dell являются товарными
знаками компании Dell Inc. в Соединенных Штатах Америки и/или в других странах. Все
другие упоминаемые здесь знаки и названия являются товарными знаками
соответствующих компаний.

2016 - 08 Ред. A00

Значение

О мониторе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Характеристики продукта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Детали монитора и элементы управления . . . . . . . . . . . . . . . . . 8

Технические характеристики монитора . . . . . . . . . . . . . . . . . . . 11

Поддержка технологии «Plug and Play» . . . . . . . . . . . . . . . . . . . 18

Разъяснения относительно качества ЖК-монитора и

отображения пикселов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Инструкция по техническому обслуживанию . . . . . . . . . . . . . . 19

Настройка монитора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Уст а новка стойки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Подключение монитора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Укладка кабелей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Снятие стойки монитора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Крепление на стену (необязательно) . . . . . . . . . . . . . . . . . . . . . 23

Эксплуатация монитора. . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Включите питание монитора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Органы управления на передней панели . . . . . . . . . . . . . . . . . . 24

Использование экранного меню . . . . . . . . . . . . . . . . . . . . . . . . . 26

Значение | 3

Настройка оптимального разрешения . . . . . . . . . . . . . . . . . . . . 37

Уст а новка нужного угла наклона . . . . . . . . . . . . . . . . . . . . . . . . . 38

Поиск и устранение неполадок. . . . . . . . . . . . . . . . . . . . . 39

Самопроверка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Встроенная диагностика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Типичные неполадки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Неполадки, характерные для данного изделия . . . . . . . . . . . . 44

Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Уведомление ФКС (только для США) и другая нормативная

информация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Подтверждение соответствия Минкомсвязи России: . . . . . . . 45

Связаться с компанией Dell. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

4 | Значение

О мониторе

Комплект поставки

В комплект поставки монитора входят показанные ниже компоненты. Проверьте
наличие всех этих компонентов и в случае отсутствия любого из них

компанией Dell

ПРИМЕЧАНИЕ: Некоторые компоненты могут не поставляться вместе с

монитором, а продаваться отдельно. Некоторые функции или носители могут
быть недоступны в определенных странах.

ПРИМЕЧАНИЕ: Для установки с любого другого стенда, пожалуйста, обратитесь

к соответствующей руководство по установке стенда для инструкции по
установке.

.

Монитор

Связаться с

Кронштейн стойки

Основание

О мониторе | 5

Винтовая крышка VESA™

Кабель питания (Разный
для разных стран)

Кабель DP

Кабель VGA (за
исключением стран
Северной и Южной
Америки)

• Диск с драйверами и

документацией

• Краткое руководство

по установке

• Информация о технике

безопасности,
экологических и
правовых нормативах

6 | О мониторе

Характеристики продукта

Плоскопанельный ЖК-дисплей Dell E2417H на основе активной матрицы
тонкопленочных транзисторов (TFT) с диодной подсветкой. Характеристики монитора:

• E2417H: Видимая область экрана: 60,5 см (23,8 дюйма) по диагонали.

Разрешение: до 1920 x 1080 при передаче сигнала через разъем VGA и
DisplayPort, поддержка отображения во весь экран или при меньших значениях
разрешения.

• Возможность регулировки угла наклона.

• Съемная стойка и крепежные отверстия с шагом 100 мм для крепления на стене,

соответствующие стандарту VESA™.

• Возможность подключения цифровых сигналов через разъем DisplayPort.

• Возможность использования функции Plug and play (если поддерживается

системой).

• Настройки экранного меню для простой регулировки и оптимизации экрана.

• На диске с ПО и документацией записаны информационный файл (INF), файл

подбора цветов (ICM) и документация на изделие.

• Гнездо

• Возможность управления ресурсами.

• Указатель энергии показывает в режиме реального времени потребляемый

• Экран без мерцания и функция ComfortView, снижающая до минимума

для замка безопасности.

монитором уровень энергии.

излучение синего света, обеспечивают комфортный для глаз просмотр с
оптимальным качеством.

О мониторе | 7

Детали монитора и элементы управления

Вид спереди

Элементы управления на

передней панели

№ Описание

1 Функциональные кнопки (дополнительные сведения см. в разделе

Эксплуатация монитора

2 Кнопка включения/выключения питания (со светодиодным индикатором)

)

8 | О мониторе

Вид сзади

Вид сзади с установленной стойкой

№ Описание Назначение

1 Крепежные отверстия по

стандарту VESA (шаг
100 мм x 100 мм - сзади
под закрытой крышкой)

2 Нормативная наклейки Списки разрешений регулирующих органов.

3 Гнездо для замка

безопасности

4 Штрих-код, серийный

номер и этикетка с
меткой обслуживания

5 Углубление для укладки

кабелей

Крепящийся на стене монитор с использованием

VESA-совместимого набора настенного крепления
(100 мм х 100 мм).

Запирает монитор с помощью замка (замок не
входит в комплект

Обратитесь с этим ярлыком, если вам нужно
связаться с Dell по технической поддержке.

Укладка кабелей, пропущенных через отверстие в
стойке монитора.

поставки).

О мониторе | 9

Вид сбоку

Вид снизу

Правая сторона

Вид снизу без стойки монитора

№ Описание Назначение

1 Гнездо для

подключения шнура
питания

2 DisplayPort Подключите к компьютеру DP-кабель.

Подключите кабель питания.

10 | О мониторе

3 Разъем VGA Подключите к компьютеру VGA-кабель (кабели

прилагаются, за исключением стран Северной и Южной
Америки).

4 Монтажные

кронштейны для
модуля акустических
систем Dell Soundbar

Крепление модуля Dell Soundbar, поставляемого по
заказу.

ПРИМЕЧАНИЕ: Перед установкой Dell Soundbar
снимите пластиковую ленту, закрывающую крепежные
отверстия.

Технические характеристики монитора

Модель E2417H

Тип экрана ЖК-экран с активной матрицей, технология TFT

Технолог ия панели Технология IPS (In Plane Switching)

Формат 16:9

Видимое изображение

По диагонали

По горизонтали
активная область

По вертикали,
активная область

Область

Шаг пикселов 0,275 мм x 0,275 мм

Количество пикселов
на дюйм (PPI)

Угол обзора 178° (по вертикали) (Тип.)

Яркость 250 кд/м

Контрастность 1000 к 1 (тип.)

Покрытие экрана
дисплея

Подсветка Система белой светодиодной подсветки по краям

Время отклика (тип.) 8 мс (серый-серый)

Глу бина цвета 16,7 млн. цветов

Цветовая гамма

(типовая)

,

604,70 мм (23,8 дюймa)

527,04 мм (20,75 дюйма)

296,46 мм (11,67 дюйма)

2

156246,27 мм

93

178° (по горизонтали) (Тип.)

Прочное антибликовое покрытие (3H)

CIE1976 (87%)*

(242,18 дюйма2)

2

(тип.)

О мониторе | 11

Встроенные
устройства

Возможности
подключения

Ширина рамки (от края
монитора до активной
области)

Регулируемость

Регулируемая по
высоте стойка

Наклон

Разворот

Поворот

Совместимость с

Dell Display Manager

Безопасность Гнездо для замка безопасности (кабельный замок

* Цветовая гамма (тип.) разработана в соответствии со стандартами проведения

испытаний CIE1976 (87% NTSC) и CIE1931 (72% NTSC).

Н/Д

• 1 разъем DP1.2

• 1 разъем VGA

17 мм (сверху/слева/справа)

18 мм (снизу)

Н/Д

от -5° до 21°

Н/Д

Н/Д

Да

продается отдельно)

Характеристики разрешения

Модель E2417H

Частота строк 30 - 83 кГц (авто)

Частота кадров 50 - 76 Гц (авто)

Стандартное максимальное
разрешение

1920 x 1080 при 60 Гц

Поддерживаемые видеорежимы

Модель E2417H

Воспроизводимые стандарты
видео (Воспроизведение VGA &

DP)

12 | О мониторе

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Предустановленные режимы отображения

Режим

отображения

Частота

строк (кГц)

Частота

кадров (Гц)

Тактовая

частота (МГц)

Полярность

синхронизации

(горизонталь/

вертикаль)

VESA, 640 x 480 31,5 60,0 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

IBM, 720 x 400 31,5 70,0 28,3 -/+

VESA, 800 x 600 37,9 60,0 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1600 x 900 60,0 60,0 108,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Электрические характеристики

Модель E2417H

Входные видеосигналы • Аналоговый RGB; 0,7 В; +/- 5%, положительная

полярность; полное входное сопротивление 75 Ом

• DisplayPort 1.2, 600 мВ для каждой

дифференциальной линии, входное сопротивление
100 Ом на дифференциальную пару

Синхронизирующие
входные сигналы

Напряжение/частота/
ток питания

Пусковой ток • 120 В: 30 A (макс.) при температуре 0°C (холодный

Раздельная строчная и кадровая синхронизация;
неполярный уровень ТТЛ; SOG (синхронизация SYNC
полного сигнала на зеленом проводе)

100-240 В перем. тока / 50 Гц или 60 Гц ± 3 Гц /

А (тип.)

1

запуск)

• 220 В: 60 A (макс.) при температуре 0°C (холодный

запуск)

О мониторе | 13

Физические характеристики

Модель E2417H
Тип сигнального кабеля • Аналоговый: D-Sub, 15-контактный разъем (кабели

прилагаются, за исключением стран Северной и
Южной Америки)

• Цифровой: DisplayPort, 20-контактный разъем

Размеры (со стойкой)

Высота 425,1 мм (16,73 дюймa)
Ширина 562,6 мм (22,15 дюймa)
Глу бина 179,9 мм (7,83 дюйма)

Размеры (без стойки)

Высота 333,1 мм (13,11 дюймa)
Ширина 562,6 мм (22,15 дюймa)
Глу бина 53,5 мм (2,11 дюймa)

Размеры стойки

Высота 176,7 мм (6,95 дюймa)
Ширина 250,0 мм (9,84 дюймa)
Глу бина 179,9 мм (7,83 дюйма)

Вес

Вес с упаковкой 5,77 кг (12,72 фунт.)
Вес вместе со стойкой в

сборе и кабелями
Вес без стойки (для

настенного крепления или
монтажа по стандарту
VESA - без кабелей)

Вес стойки в сборе 0,69 кг (1,52 фунт.)
Блеск передней рамки Черная рамка - 35 единиц блеск а (макс.)

4,23 кг (9,33 фунт.)

3,28 кг (7,23 фунт.)

14 | О мониторе

Характеристики окружающей среды

Модель E2417H

Совместимость со стандартами

• Монитор, сертифицированный по стандарту ENERGY STAR

• Золото рейтинг EPEAT зарегистрирован в США. Регистрация рейтинга EPEAT

зависит от конкретной страны. Статус регистрации для вашей страны см. на сайте
www.epeat.net

• Совместимость со стандартом RoHS

• Дисплеи, сертифицированные на соответствие стандарту TCO

• Монитор с пониженным содержанием бромированных

поливинилхлорида

• Стекло, не содержащее мышьяк, и панель, не содержащая ртуть

Температура

Эксплуатация От 0°C до 40°C (От 32°F до 104°F)

Хранение, доставка • Хранение: От -20°C до 60°C (От -4°F до 140°F)

• Доставка: От -20°C до 60°C (От -4°F до 140°F)

Влажность

Эксплуатация От 10% до 80% (без конденсата)

Хранение, доставка • Хранение: От 5% до 90% (без конденсата)

• Доставка: От 5% до 90% (без конденсата)

Высота над уровнем моря

Эксплуатация 5.000

Хранение, доставка 12.192 м (40.000 футов) (макс.)

Теплорассеяние • 85,3 кК/ч (макс.)

м (16.404 фута) (макс.)

• 75,1 кК/ч (тип.)

огнестойких добавок/

Режимы управления питанием

Если у вас есть карта VESA DPM™, совместимая с дисплеем, или на ПК установлено
программное обеспечение, монитор может автоматически снизить потребление
энергии, когда устройство не используется. Такой режим называется Экономичный
режим питания*. Монитор автоматически возвращается в нормальный рабочий
режим при получении сигналов от клавиатуры, мыши или других устройств ввода. В
следующей таблице показаны
функции энергосбережения.

значения потребляемой мощности и сигналы этой

О мониторе | 15

Режимы

VESA

Нормальная
работа

Режи м
ожидания

Выключенное
состояние

Строчная

синхрон-

изация

Включено Включено Включено белым 25 Вт (макс.)**

Выключена Выключена Пустой

---Выкл. Менее 0,3 Вт

Кадровая

синхрон-

изация

Видео Индикатор

питания

Белый

экран

(мигает)

Энерго-

потребление

22 Вт (тип.)

Менее 0,3 Вт

Energy Star Энергопотребление

P

on

E

TEC

16,4 Вт

51,0 кВтч

Экранное меню доступно только в обычном режиме. При нажатии любой кнопки в
режиме ожидания на экране появится следующее сообщение:

ПРИМЕЧАНИЕ: Сообщение может незначительно отличаться в зависимости от

подключенного источника входного сигнала.

ПРИМЕЧАНИЕ: Данный монитор соответствует стандарту

пониженного энергопотребления приборов ENERGY STAR

®

.

ПРИМЕЧАНИЕ:

: Энергопотребление в режиме Вкл. - согласно определению в версии

P

on

Energy Star 7.0.

: Общее энергопотребление в кВт/час - согласно определению в версии

E

TEC

Energy Star 7.0.

* Полное отсутствие энергопотребления в выключенном режиме достигается только
отключением сетевого кабеля.

** Максимальная потребляемая мощность измеряется в состояние максимальной
яркости.

16 | О мониторе

Этот документ предназначен только для информирования и содержит данные,
полученные в лабораторных условиях. Ваше изделие может иметь иные показатели в
зависимости от программного обеспечения, компонентов и периферийных устройств,
приобретенных вами. Мы не берем на себя обязательства по обновлению данной
информации. Таким образом, потребителю не следует опираться на данную
информацию при принятии

решений касательно допустимых параметров электросети
или иных параметров. Мы не даем никаких гарантий, явно выраженных или
подразумеваемых, относительно точности и полноты данной информации.

Коммутация контактов

Разъем VGA

Номер

контакта

15-контактный разъем

подключенного сигнального

кабеля

1 Видео - красный

2 Видео - зеленый

3 Видео - синий

4 ЗЕМЛЯ

5 Самопроверка

6 Общий - красный

7 Общий - зеленый

8 Общий - синий

9 Компьютер 5 В/3,3 В

10 Общий-синхронизация

11 ЗЕМЛЯ

12 Данные цифрового

преобразователя данных

13 Строчная синхронизация

14 Кадровая синхронизация

15 Тактовая частота цифрового

преобразователя данных

О мониторе | 17

Разъем DisplayPort

Номер

контакта

1 ML0(p)

2 ЗЕМЛЯ

3 ML0(n)

4 ML1(p)

5 ЗЕМЛЯ

6 ML1(n)

7 ML2(p)

8 ЗЕМЛЯ

9 ML2(n)

10 ML3(p)

11 ЗЕМЛЯ

12 ML3(n)

13 ЗЕМЛЯ

14 ЗЕМЛЯ

15 AUX(p)

16 ЗЕМЛЯ

17 AUX(n)

18 ЗЕМЛЯ

19 Re-PWR

20 +3,3 В DP_PWR

20-контактный разъем

подключенного сигнального

кабеля

Поддержка технологии «Plug and Play»

Монитор можно установить в любой системе, совместимой с технологией Plug and
Play. На компьютерную систему автоматически передаются расширенные данные

идентификации дисплея (EDID) с помощью протоколов DDC (канал отображения
данных) для выполнения системой автоматической конфигурации и оптимизации
настроек монитора. Большая часть установок монитора является автоматической;
при необходимости пользователь может выбрать другие настройки. Дополнительную
информацию об изменении

18 | О мониторе

настроек монитора см. в разделе

Эксплуатация монитора

.

Разъяснения относительно качества ЖК-монитора и отображения пикселов

В производственном процессе изготовления жидкокристаллических мониторов
нередко один или несколько пикселов фиксируются в неизменном состоянии, эти
пикселы трудно заметить и они не влияют на качество вывода изображения или
удобство использования. Подробную информацию см. в описании «Качество
мониторов Dell и политика в отношении битых пикселов»:

http://www.dell.com/support/monitors.

Инструкция по техническому обслуживанию

Чистка монитора

ВНИМАНИЕ! Перед чисткой монитора прочитайте и следуйте

технике безопасности

ПРЕДУПРЕЖДЕНИЕ: Перед чисткой монитора отключите кабель питания

от розетки.

Для получения наилучших результатов выполняйте инструкции по распаковке, чистке
или эксплуатации монитора, приведенные в списке ниже.

• Для чистки монитора используйте мягкую чистую влажную ткань. При

возможности используйте специальную ткань для очистки экрана или
моющие средства, не вредящие антистатическому покрытию экрана.
используйте бензол, растворители, нашатырный спирт, абразивные
чистящие средства или сжатый воздух.

• Чистите монитор с помощью слегка смоченной мягкой ткани. Не используйте

моющие средства, т.к. некоторые из них оставляют матовую пленку на
мониторе.

• Если на мониторе при распаковке обнаружена белая пыль, сотрите ее

тканью.

• Соблюдайте осторожность при обращении с монитором, т.к. на темном

покрытии можно оставить более светлые царапины.

• Для сохранения высокого качества изображения на мониторе используйте

динамические экранные заставки и выключайте питание монитора, если он
не используется.

.

Инструкции по

Не

О мониторе | 19

Настройка монитора

Установка стойки

ПРИМЕЧАНИЕ: Для транспортировки с предприятия-изготовителя стойка

отделяется.

ПРИМЕЧАНИЕ: Это применимо к монитору со стойкой. Для установки с любого

другого стенда, пожалуйста, обратитесь к соответствующей руководство по
установке стенда для инструкции по установке.

Чтобы прикрепить стойку к монитору, выполните следующие действия:

1 Подсоедините кронштейн стойки к основанию.

a Установите основание стойки

b Вдвигайте стойку монитора вниз в основание в правильном направлении,

пока она со щелчком не встанет на место.

монитора на устойчивый стол.

2 Прикрепите стойку в сборе к монитору.

a Положите монитор на мягкую ткань или подушку рядом с краем стола.

b Совместите скобу стойки в сборе с канавкой на мониторе.

c Вставьте

скобу в монитор, чтобы она со щелчком встала на место.

20 | Настройка монитора

Подключение монитора

ПРЕДУПРЕЖДЕНИЕ: Следуйте

выполнении любых процедур, приведенных в этом разделе.

ПРИМЕЧАНИЕ: Перед подключением кабелей пропустите их через

специальное отверстие для укладки кабелей.

ПРИМЕЧАНИЕ: Не подключайте к компьютеру одновременно все кабели.

Для подключения монитора к ПК выполните следующие действия:

1 Выключите компьютер и отключите кабель питания от сети.

2 Подключите кабель DP или VGA от

Инструкции по технике безопасности

монитора к компьютеру.

Подключение кабеля DisplayPort (DP - DP)

при

Подключение кабеля VGA (не входит в комплект поставки)

ПРИМЕЧАНИЕ: Рисунки приведены только для иллюстрации. Внешний вид

компьютера может отличаться от показанного.

Настройка монитора | 21

Укладка кабелей

После подключения всех необходимых кабелей к монитору и ПК (см.

монитора

кабелей, как показано выше.

для подключения кабелей) воспользуйтесь отверстием для прокладки

Подключение

Снятие стойки монитора

ПРИМЕЧАНИЕ: Чтобы не поцарапать экран ЖКД во время снятия стойки,

поместите монитор на чистую поверхность.

1 Снимите крышку винтового крепления VESA.

a Положите монитор на мягкую ткань или подстилку.

b Одновременно поднимите с обеих сторон, чтобы снять с монитора крышку

винтового крепления VESA.

2 Отсоедините стойку в сборе от монитора.

a Надавите фиксатор-защелку длинной

22 | Настройка монитора

тонкой отверткой.

b Освободив защелку, отсоедините стойку от монитора.

Крепление на стену (необязательно)

(Размер винтов: M4 x 10 мм).

См. инструкции, входящие в поставку с комплектом для настенного крепления,
соответствующим стандарту VESA.

1 Поместите панель монитора на мягкую ткань или подушку на устойчивом ровном

столе.

2 Снимите подставку.

3 С помощью крестовой отвертки Phillips вывинтите четыре винта, крепящие

пластиковую крышку.

4 Подсоедините крепежный кронштейн из комплекта для настенного крепления к

монитору.

5 Закрепите монитор на стене в соответствии с инструкциями, прилагающимися к

комплекту для настенного крепления.

ПРИМЕЧАНИЕ: Для использования только с сертифицированным UL

кронштейном для настенного крепления, рассчитанным на нагрузку не
менее 13,12 кг.

Настройка монитора | 23

Эксплуатация монитора

Включите питание монитора

Чтобы включить монитор, нажмите кнопку .

Органы управления на передней панели

Выберите кнопки управления на передней панели монитора для настройки
параметров отображаемого изображения. При настройке элементов управления с
помощью этих кнопок в экранном меню отображаются изменяемые числовые
значения параметров.

В следующей таблице описываются кнопки на передней панели:

Кнопка на передней панели Описание

1

Кнопка быстрого

вызова/

Готовые режимы

Нажимайте эту кнопку для выбора предустановленного
цветового режима из списка.

24 | Эксплуатация монитора

2

Нажимайте эту кнопку, чтобы сразу открыть меню Яркость/
Контрастность.

Кнопка быстрого

вызова/Яркость/

контрастность

3

Меню

4

Выберите кнопку МЕНЮ для вызова экранного меню и
выбора экранного меню. См. раздел Доступ к системному

меню.

Выберите эту кнопку для возвращения к главному меню и
выхода из главного экранного меню.

Выход

5

Питание

(с индикатором

питания)

Нажимайте кнопку Питание для включения и
выключения монитора.

Если горит белый индикатор, монитор включен и готов к
работе. Мигание белого индикатора означает, что включен
режим энергосбережения.

Кнопка на передней панели

Для настройки параметров изображения выберите кнопки на передней панели
монитора.

Кнопка на

передней панели

1

Вверх

2

Вниз

3

ОК

4

Назад

Описание

Для увеличения значения параметра в экранном меню выберите
кнопку Вверх.

Для уменьшения значения параметра в экранном меню выберите
кнопку Вниз.

Нажатием кнопки OK подтвердите свой выбор в экранном меню.

Для возврата в предыдущее меню выберите кнопку Назад.

Эксплуатация монитора | 25

Использование экранного меню

Доступ к системному меню

ПРИМЕЧАНИЕ: При изменении настроек и последующем переходе к другому

меню или выходе из экранного меню монитор автоматически сохраняет
внесенные изменения. Изменения также сохраняются, если изменить настройки
и дождаться автоматического закрытия экранного меню.

1 Нажмите кнопку для вызова экранного меню и отображения главного

меню.

Главное меню для цифрового входа (DP)

Главное меню для аналогового входа (VGA)

26 | Эксплуатация монитора

ПРИМЕЧАНИЕ: Функция Авторегулировка доступна только при использовании

аналогового входа (VGA).

2 Нажимайте кнопки и для перемещения между пунктами параметров.

При переходе от одного значка к другому название пункта выделяется.
Приведенная ниже таблица содержит полный перечень всех доступных пунктов
меню монитора.

3 Нажмите кнопку один раз, чтобы активировать выделенный пункт.

4 Для выбора нужного

параметра нажимайте кнопки и .

5 Нажмите кнопку для перехода к регулятору, а затем при помощи кнопок

и изменяйте значение параметра в соответствии с индикаторами.

6 Выберите пункт для возвращения к главному меню.

В следующей таблице перечислены все пункты экранного меню и их назначение.

Значок Меню и

Описание

подменю

Яркость /

контрастность

Используйте это меню, чтобы активировать регулировку Яркость/
контрастность.

Яркость

Параметр яркости позволяет отрегулировать Яркость подсветки.

Нажимайте кнопку для увеличения яркости или кнопку
для уменьшения яркости (минимальное значение – 0,

максимальное – 100).

Эксплуатация монитора | 27

Контрастность

Авто-

регулировка

Сначала отрегулируйте параметр Яркость, затем при
необходимости отрегулируйте параметр Контрастность.

Нажимайте кнопку для увеличения контрастности или кнопку

для уменьшения контрастности (минимальное значение – 0,

максимальное – 100).

Параметр Контрастность регулирует степень различия между
темными и светлыми участками на экране монитора.

Хотя компьютер распознает монитор при запуске, функция
Авторегулировка позволяет оптимизировать параметры
монитора для использования в конкретной конфигурации.

Функция Авторегулировка позволяет автоматически настраивать
монитор в соответствии с входным видеосигналом. После
использования функции Авторегулировка можно продолжить
настройку монитора посредством параметров Тактовая частота

(грубо) и Фаза (точно) в меню параметров Экран.

ПРИМЕЧАНИЕ: В большинстве случаев функция

Авторегулировка позволяет достичь наилучшего качества

изображения в текущей конфигурации.

ПРИМЕЧАНИЕ: Функция Авторегулировка доступна только

при использовании аналогового входа (VGA).

28 | Эксплуатация монитора

Источник

сигнала

Используйте меню Источник сигнала для выбора одного из двух
источников видеосигнала, который может быть подключен к
монитору.

Автовыбор

VGA

DP

Включив эту функцию, вы сможете проводить поиск доступных
источников входного сигнала.

Выберите пункт Вход VGA при использовании аналогового входа

(VGA). Нажмите для выбора источника входного сигнала VGA.

Выберите вход DP, если используете разъем DisplayPort (DP).

Нажмите кнопку , чтобы в качестве источника входного

сигнала выбрать DisplayPort.

Эксплуатация монитора | 29

Цвет

Нажмите Цвет, чтобы отрегулировать цветовой режим.

Формат цвета

на входе

Служит для установки режима видеовхода:

RGB: Выберите этот вариант, если ваш монитор подключен к
компьютеру (или DVD-плееру) при помощи кабеля DP.

YPbPr: Выберите этот вариант, если ваш DVD-проигрыватель
поддерживает только выход YPbPr.

30 | Эксплуатация монитора

Гото вые
режимы

В списке Готовые режимы можно выбрать режимы Стандарт,
ComfortView, Мультимедиа, Теплый, Холодный или
Обычн.цвет.

• Стандарт: Загрузка стандартных параметров цветности

монитора. Это предустановленный режим работы,
используемый по умолчанию.

• ComfortView: Уменьшение уровня излучаемого экраном синего

света для большего удобства для глаз при просмотре.

• Мультимедиа: Загрузка параметров цветности, оптимальных

для мультимедийных

• Теп лый: Повышение цветовой температуры. Цвета на экране

выглядят более теплыми с оттенками красного/желтого.

• Холодный: Снижение цветовой температуры. Цвета на экране

выглядят более холодными с оттенком синего.

• Обычн.цвет: Настройка параметров цветности вручную.

Нажимайте кнопки и для регулировки значений трех
цветов (R – красного, G – желтого, B – синего) и создания

собственного предустановленного

приложений.

цветового режима.

Сбросить цвет

Сброс настроек цвета монитора и восстановление заводских
настроек.

Эксплуатация монитора | 31

Экран

Нажмите Экран, чтобы отрегулировать изображение.

Формат

Положение по

горизонтали

Положение по

вертикали

Резкость

Тактовая

частота

Фаза

Время отклика

Сброс изобр.

Для формата изображения установите значение Широкий
формат 16:9, 4:3 или 5:4.

Используйте или для перемещения изображения влево
или вправо. Минимальное значение «0» (-).

Максимальное значение «100» (+).

Используйте или для перемещения изображения вверх
или вниз. Минимальное значение «0» (-).

Максимальное значение «100» (+).

ПРИМЕЧАНИЕ: Настройки Положение по горизонтали и

Положение по вертикали доступны только при использовании

видеовхода VGA.

Данная функция позволяет настраивать резкость изображения.

Используйте или для настройки резкости от «0» до

«100».

Настройки Фаза и Тактовая частота позволяют настроить
монитор по своему усмотрению.

Используйте или для настройки качества изображения.

Если при регулировке настройки Фаза не удается достичь
удовлетворительных результатов, используйте настройку
Тактовая частота (грубо), а затем повторно используйте
настройку Фаза (точно).

ПРИМЕЧАНИЕ: Настройки Тактовая частота и Фаза доступны

только при использовании видеовхода VGA.

Для параметра Время отклика можно установить значение
Обычное или Быстро.

Выберите этот вариант, чтобы восстановления стандартных
настройки изображения.

32 | Эксплуатация монитора

Мощность

Индикатор

кнопки питания

Сброс пит.

Меню

Язык

Прозрачность

Таймер

Позволяет включить или отключать индикатор питания для
экономии энергии.

Выберите этот параметр для восстановления стандартных
настроек Мощность.

Выберите этот параметр для регулировки настроек экранного
меню, например языка экранного меню, времени отображения
экранного меню на экране и т.д.

Можно выбрать один из восьми Языков экранного меню:
Английский, Испанский, Французский, Немецкий, Португальский
бразильский, Русский, Упрощенный китайский или Японский.

Выберите этот параметр, чтобы изменить прозрачность меню

нажатием кнопок и (мин. значение 0 / макс. значение

100).

Позволяет настроить время, в течение которого экранное меню
будет оставаться активным после нажатия кнопки на мониторе.

Нажатием кнопок или настройте положение регулятора с
шагом 1 сек. в диапазоне от 5 до 60 сек.

Эксплуатация монитора | 33

Блокировка

Сброс меню

Персонал-

изация

Контроль доступа пользователей к настройкам. При выборе
значения Блокировка пользователи не смогут изменять
настройки. Все кнопки будут заблокированы.

ПРИМЕЧАНИЕ:

Функция Разблокировать – только аппаратная разблокировка
(нажмите и 6 секунд удерживайте нажатой кнопку рядом с кнопкой

питания).

Функция Заблокировать – либо программная (в экранном меню)
блокировка, либо аппаратная блокировка (нажмите и 6 секунд
удерживайте нажатой кнопку рядом с кнопкой питания).

Восстановление заводских значений всех настроек экранного
меню.

Пользователи могут выбрать функцию Готовые режимы,

Яркость / контрастность, Авторегулировка, Источник сигнала
или Формат, чтобы запускать ее нажатием горячей клавиши.

Другое

Выберите этот вариант, чтобы отрегулировать настройки
экранного меню, такие как DDC/CI, Кондиционирование ЖКД и
так далее.

34 | Эксплуатация монитора

DDC/CI

Функция DDC/CI (канал данных дисплея/командный интерфейс)
позволяет настраивать параметры монитора (яркость, цветовой
баланс и т.д.) с помощью программного обеспечения,
установленного на компьютере.Можно отключить данную
функцию, выбрав параметр Откл.
Включите данную функцию для расширения своих возможностей и
оптимальной работы монитора.

Кондицион-

ирование ЖКД

Сброс др.

Заводские

Данная функция позволяет устранить незначительные остаточные
изображения на экране. Длительность выполнения программы
зависит от интенсивности остаточного изображения. Чтобы
включить эту функцию, выберите Вкл.

Сброс всех настроек в меню Другое и установка для них
стандартных заводских значений.

Восстановление заводских значений всех настроек.

настройки

ПРИМЕЧАНИЕ: В этом мониторе реализована встроенная функция

автоматической калибровки яркости для компенсации ухудшения свойств
светодиодов.

Эксплуатация монитора | 35

Предупреждающее сообщение на экране

Если некоторые режимы разрешения не поддерживаются, на экране появляются
следующее сообщение:

Сообщение означает, что невозможна синхронизация видеосигнала, принятого с
компьютера. Допустимые диапазоны частот строчной и кадровой разверток,
поддерживаемых этим монитором, см. в разделе

монитора

Перед отключением функции DDC/CI на экране отобразится следующее сообщение.

. Рекомендуется использовать разрешение 1920 x 1080.

Технич ески е характеристики

Когда монитор переходит в режим энергосбережения, показывается следующее
сообщение:

Чтобы получить доступ к
работы.

При нажатии любой кнопки, кроме кнопки питания, появится следующее сообщение в
зависимости от выбранного входа:

OSD

, переведите компьютер и монитор в нормальный режим

36 | Эксплуатация монитора

ПРИМЕЧАНИЕ: Сообщение может незначительно отличаться в зависимости от

подключенного источника входного сигнала.

Если выбрать входной сигнал DP или VGA, когда соответствующий кабель не
подключен, то откроется следующее плавающее диалоговое окно.

или

Дополнительная информация приведена в разделе

Поиск и устранение неполадок

.

Настройка оптимального разрешения

Для установки оптимального разрешения выполните приведенные ниже действия.

®

В ОС Windows

1 Тол ь к о для Windows

переключиться на классический рабочий стол.

2 Щелкните правой кнопкой мыши на рабочем столе и выберите пункт

Разрешение экрана.

3 Щелкните раскрывающийся список Разрешение экрана и выберите 1920 x 1080.

4 Нажмите кнопку ОК.

В ОС Windows

1 Правой кнопкой нажмите рабочий стол и выберите Параметры экрана.

2 Нажмите Дополнительные параметры экрана.

3 Нажмите раскрывающийся список Разрешение и выберите 1920 x 1080.

4 Нажмите Применить.

Если в списке возможных значений отсутствует вариант 1920 x 1080, то, возможно,
требуется обновление драйвера видеоконтроллера. В зависимости от конфигурации
компьютера выполните одну из следующих процедур:

7, Windows® 8 и Windows® 8.1:

®

8 и Windows® 8.1: выберите плитку Рабочий стол, чтобы

®

10:

Эксплуатация монитора | 37

Если у вас ПК или портативный компьютер Dell:

• Перейдите по адресу в Интернете http://www.dell.com/support введите ваш

сервисный тег и загрузите новейший драйвер для видеокарты.

Если у вас ПК или ноутбук не марки Dell:

• Зайдите на веб-сайт службы поддержки своего компьютера и загрузите

новейший драйвер для видеокарты.

• Зайдите на

для видеокарты.

веб-сайт производителя видеокарты и загрузите новейший драйвер

Установка нужного угла наклона

ПРИМЕЧАНИЕ: Это применимо к монитору со стойкой. Для установки с любого

другого стенда, пожалуйста, обратитесь к соответствующей руководство по
установке стенда для инструкции по установке.

Наклон

Когда стойка подсоединена к монитору, можно наклонять монитор для обеспечения
наиболее удобного угла обзора.

ПРИМЕЧАНИЕ: Для транспортировки с предприятия-изготовителя стойка

отделяется.

38 | Эксплуатация монитора

Поиск и устранение неполадок

ПРЕДУПРЕЖДЕНИЕ: Следуйте

выполнении любых процедур, приведенных в этом разделе.

Инструкции по технике безопасности

при

Самопроверка

Монитор поддерживает функцию самопроверки, с помощью которой можно проверить
правильность работы монитора. Если монитор и компьютер правильно подключены,
но экран монитора остается темным, запустите самопроверку, выполнив следующие
действия.

1 Выключите компьютер и монитор.

2 Отключите видеокабель от компьютера.

3 Включите монитор.

На экране появится плавающее окно (на черном фоне), если на монитор
видеосигнал, а устройство работает должным образом. В режиме самопроверки
СД-индикатор питания продолжает гореть белым. В зависимости от выбранного
входного сигнала на экране будет время от времени всплывать одно из следующих
окон.

не поступает

или

4 Это диалоговое окно появляется в режиме нормальной работы системы при

отключении или повреждении видеокабелей.

5 Выключите

компьютер и монитор.

монитор и снова подключите видеокабель. После этого включите

Поиск и устранение неполадок | 39

Если экран монитора остается пустым после выполнения вышеуказанной процедуры,
проверьте видеоконтроллер и компьютер, т.к. в работе монитора неполадки
отсутствуют.

Встроенная диагностика

Монитор поддерживает инструмент встроенной диагностики, с помощью которого
можно определить, что является ли причиной неполадок – неисправность монитора,
компьютера или видеокарты.

ПРИМЕЧАНИЕ: Запустить встроенную диагностику можно только если

видеокабель отключен, а монитор переключен в режим Самопроверки.

Чтобы запустить встроенную диагностику, выполните следующие действия.

1 Убедитесь, что на экране отсутствует пыль.

2 Отключите видеокабели от компьютера и монитора. После этого монитор

переключается в режим самопроверки.

3 Нажмите и удерживайте Кнопку 1 в течение 5 секунд. Появится серый экран.

4 Внимательно осмотрите экран на предмет отсутствия дефектов.

5 Снова нажмите Кнопку 1. Цвет экрана изменится на красный.

6 Осмотрите экран на предмет отсутствия дефектов.

7 Повторите шаги 5 и 6, чтобы

черным, белым и отображение текста.

Проверка закончится, когда откроется экран с текстом. Чтобы выйти из режима
диагностики, нажмите Кнопку 1 еще раз.

Если в результате использования инструмента встроенной диагностики не будут
выявлены неполадки, это будет значить, что монитор работает должным образом.
Проверьте видеокарту и компьютер.

проверить засветку экрана зеленым, синим,

40 | Поиск и устранение неполадок

Типичные неполадки

В таблице ниже содержится общая информация о типичных проблемах с монитором,
которые могут возникнуть у пользователя, и возможные решения:

Признаки Что вы

Видео не
отображается/
индикатор питания
выключен

Видео не
отображается/
индикатор питания
включен

Плохая
фокусировка

Дрожащее/
неустойчивое
видеоизображение

Отсутствуют
пикселы

Отсутствует

Отсутствует
или экран
неяркий

Размытое,
смазанное
или двоение
изображения

Неустойчивое
или смещение
изображения

На
видны точки

видите

ЖК-экране

Возможные решения

• Убедитесь, что видеокабель подключен к монитору, и

компьютер также должным образом подключен.

• Проверьте правильность работы розетки, подключив к

ней любое другое электрооборудование.

• Убедитесь, что кнопка питания нажата полностью.

• Убедитесь, что в меню

правильный вход.

• Откройте экранное меню и увеличьте значения

яркости и контрастности.

• Выполните процедуру самопроверки монитора.

• Убедитесь в отсутствии изогнутых или сломанных

контактов на разъеме видеокабеля.

• Запустите процедуру встроенной диагностики.

• Убедитесь, что в меню

правильный вход.

• Откройте экранное меню и выполните процедуру

Авторегулировка.

• Откройте экранное меню и настройте параметры

Фаза и Тактовая частота.

• Уда л и те удлинительные видеокабели.

• Выполните сброс установок монитора, восстановив

заводские настройки.

• Измените разрешение видео в соответствии с

форматом изображения.

• Откройте экранное меню и выполните процедуру

Авторегулировка.

• Откройте экранное меню и настройте параметры

Фаза и Тактовая частота.

• Выполните сброс установок монитора, восстановив

заводские настройки.

• Проверьте факторы влияния окружающей среды.

• Устано вит е монитор в другое место и проверьте

работу устройства в другой комнате.

• Выключите и снова включите монитор.

• Пикселы, не работающие постоянно, являются

естественным дефектом в технологии ЖКД.

• Подробную информацию см. в описании «Качество

мониторов Dell и политика в отношении битых
пикселов»: http://www.dell.com/support/monitors.

Источник сигнала

Источник сигнала

выбран

выбран

Поиск и устранение неполадок | 41

Светящиеся
пикселы

Проблемы с
яркостью

Геометрическое
искажение

Горизонтальные/
вертикальные линии

Проблемы с
синхронизацией

На ЖК-экране
видны яркие
точки

Слишком яркое
или тусклое

Экран
неправильно
центрируется

На экране
видны одна или
несколько
линий

на экране
искажено или
отображается
частями

• Выключите и снова включите монитор.

• Пикселы, не работающие постоянно, являются

естественным дефектом в технологии ЖКД.

• Подробную информацию см. в описании «Качество

мониторов Dell и политика в отношении битых
пикселов»: http://www.dell.com/support/monitors.

• Выполните сброс установок монитора, восстановив

заводские настройки.

• Откройте экранное меню и выполните процедуру

Авторегулировка.

• Откройте экранное меню и настройте параметр

Яркость и контрастность.

• Выполните сброс установок монитора, восстановив

заводские настройки.

• Откройте экранное меню и выполните процедуру

Авторегулировка.

• Отрегулируйте & горизонтальный вертикальный

контроль с помощью экранного меню.

ПРИМЕЧАНИЕ: При использовании кабеля HDMI/

DisplayPort настройка положения недоступна.

• Выполните сброс установок монитора, восстановив

заводские настройки.

• Откройте экранное меню и выполните процедуру

Авторегулировка.

• Откройте экранное меню и настройте параметры

Фаза и Тактовая частота.

• Выполните проверку монитора с помощью функции

Самопроверки и выясните,
режиме самопроверки.

• Убедитесь в отсутствии изогнутых или сломанных

контактов на разъеме видеокабеля.

• Запустите процедуру встроенной диагностики.

есть ли эти линии в

ПРИМЕЧАНИЕ: При использовании входного сигнала

HDMI/DisplayPort настройки параметров Тактовая
частота и Фазанедоступны.

• Выполните сброс установок монитора, восстановив

заводские настройки.

• Откройте экранное меню и выполните процедуру

Авторегулировка.

• Откройте экранное меню и настройте параметры

Фаза и Тактовая частота.

• Выполните проверку монитора с помощью

Самопроверки и выясните, появляется ли искаженный
экран в режиме самопроверки.

• Убедитесь в отсутствии изогнутых или сломанных

контактов на разъеме видеокабеля.

• Перезагрузите компьютер в безопасном режиме.

функции

42 | Поиск и устранение неполадок

Проблемы
безопасности

Периодические
неполадки

Отсутствует цвет Отсутствует

Несоответствующий
цвет

Сохранение
неподвижного
изображения на
экране в течение
продолжительного
времени

Видимые
признаки дыма
или искр

Неисправная
работа
монитора:
включение и
выключение

цвет
изображения

Неправильный
цвет на
изображении

На экране
появляется
слабая тень от
неподвижного
изображения

• Не предпринимайте никаких действий.

• Немедленно свяжитесь с компанией Dell.

• Убедитесь, что видеокабель, соединяющий монитор и

компьютер, подключен должным образом.

• Выполните сброс установок монитора, восстановив

заводские настройки.

• Выполните проверку монитора с помощью функции

Самопроверки и выясните, возникают
неполадки в режиме самопроверки.

• Выполните процедуру самопроверки монитора.

• Убедитесь, что видеокабель, соединяющий монитор и

компьютер, подключен должным образом.

• Убедитесь в отсутствии изогнутых или сломанных

контактов на разъеме видеокабеля.

• Измените настройки Готовых режимов в экранном

меню Цвет в зависимости

• Отрегулируйте значение R/G/B (красный/зеленый/

синий) в разделе Обычн.цвет в экранном меню Цвет.

• Запустите процедуру встроенной диагностики.

• Воспользуйтесь функцией Power Management

(Управление питанием) для выключения монитора,
когда устройство не используется (дополнительную
информацию см

питанием

• Кроме того, используйте динамическую заставку.

. в разделе

).

от приложения.

Режимы управления

ли эти

ПРИМЕЧАНИЕ: При выборе режима DP функция Авторегулировка становится

недоступна.

Поиск и устранение неполадок | 43

Неполадки, характерные для данного изделия

Конкретные

симптомы

Слишком
маленькое
изображение на
экране

Не удается
настроить
монитор с
помощью кнопок
на передней
панели

Входной сигнал
отсутствует при
нажатии
элементов
управления

заполняет не
весь экран

Что вы
видите

отображается в
центре экрана,
но не заполняет
всей области
просмотра

Экранное меню
не отображается

Нет
изображения,
светодиодный
индикатор горит
белым

Высота или
ширина
изображения не
вписываются в
экран

Возможные решения

• Проверьте параметр Формат в экранном меню Экран.

• Выполните сброс установок монитора, восстановив

заводские настройки.

• Выключите монитор, отключите кабель питания, после

чего

снова подключите кабель и включите монитор.

• Проверьте, не заблокировано ли экранное меню. Если

экранное меню заблокировано, чтобы разблокировать
его, нажмите и удерживайте кнопку, расположенную над
кнопкой питания в течение 6 секунд. (См. раздел

Блокировка

• Проверьте источник видеосигнала. Подвигав мышь или

нажав любую клавишу на клавиатуре, убедитесь, что
компьютер не перешел в режим энергосбережения.

• Проверьте правильность подключения сигнального

кабеля. При необходимости подключите сигнальные
кабель еще раз.

• Выполните сброс настроек компьютера или

видеопроигрывателя

• В зависимости от различных форматов видео

(соотношение сторон) DVD-дисков изображение может
вписываться или не вписываться в экран.

• Запустите процедуру встроенной диагностики.

).

.

44 | Поиск и устранение неполадок

Приложение

ПРЕДУПРЕЖДЕНИЕ: Инструкции по технике безопасности

ПРЕДУПРЕЖДЕНИЕ: Использование средств управления, выполнение

настроек или процедур, отличных от приведенных в настоящей
документации, может привести к поражению электрическим током,
возможности несчастных случаев и/или техническим неполадкам.

Информацию о технике безопасности см. в публикации Информация о технике
безопасности, экологических и правовых нормативах (SERI).

Уведомление ФКС (только для США) и другая нормативная информация

Сведения по уведомлениям ФКС и другой нормативной информации см. на веб-сайте

www.dell.com/regulatory_compliance

Подтверждение соответствия Минкомсвязи России:

Декларация соответствия № Д-РД-3937 от 13.10.2015 года, действительна до

13.10.2021 года, зарегистрирована в Федеральном агентстве связи 21.10.2015 года

.

Связаться с компанией Dell

Для покупателей в США, тел.: 800-WWW-DELL (800-999-3355).

ПРИМЕЧАНИЕ: В случае отсутствия подключения к Интернету контактную

информацию можно найти на счете-фактуре покупки, упаковочной описи,
квитанции или в каталоге продукции Dell.

Компания Dell предлагает различные услуги поддержки и технического
обслуживания (по телефону и по Интернету). Услуги различаются в
зависимости от страны и типа продукта, поэтому
недоступны в вашем регионе.

• Техническая помощь в режиме онлайн — www.dell.com/support/monitors

• Обращение в компанию Dell — www.dell.com/contactdell

некоторые услуги могут быть

Приложение | 45
