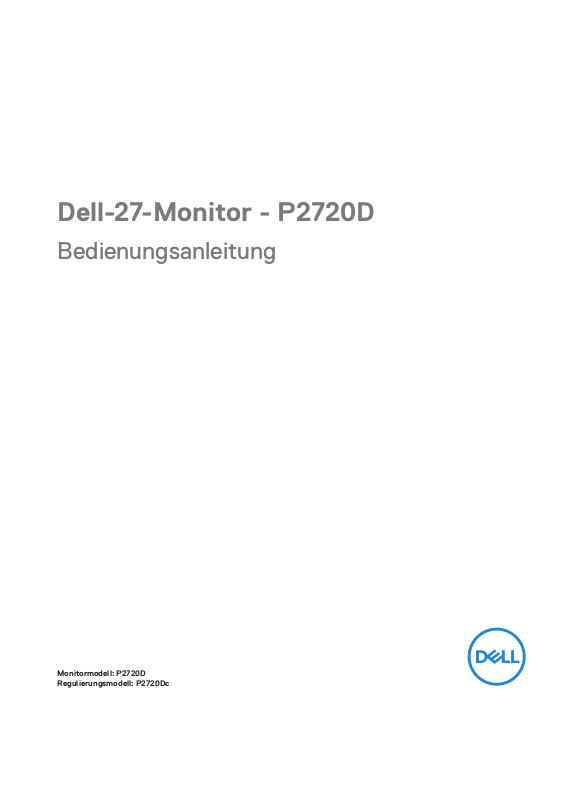

Dell-27-Monitor - P2720D
Bedienungsanleitung
Monitormodell: P2720D
Regulierungsmodell: P2720Dc
HINWEIS: Ein HINWEIS zeigt wichtige Informationen an, die Ihnen
helfen können, ein besseres Verständnis von Ihrem Computer zu
erlangen.
ACHTUNG: ACHTUNG zeigt mögliche Hardwareschäden und
Datenverluste an, falls Anweisungen nicht befolgt werden.
WARNUNG: Eine WARNUNG zeigt eine mögliche Gefahr von
Sachschäden und (lebensgefährlichen) Personenschäden an.
Copyright © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und
andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten
Marken ihrer jeweiligen Inhaber sein.
2019 – 12
Rev. A01
Inhalt
Über Ihren Monitor.......................... 6
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . .6
Produktmerkmale . . . . . . . . . . . . . . . . . . . . . . 8
Übersicht über Einzelteile und Bedienelemente . . . . . . 9
Vorderseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Rückseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ansicht von der Seite . . . . . . . . . . . . . . . . . . . . . . . . 11
Ansicht von unten . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Technische Daten des Monitors . . . . . . . . . . . . . . 13
Auflösungsspezifikationen . . . . . . . . . . . . . . . . . . . . . 14
Unterstützte Videomodi. . . . . . . . . . . . . . . . . . . . . . . 14
Voreingestellte Anzeigemodi . . . . . . . . . . . . . . . . . . . . 15
Elektrische Spezifikationen. . . . . . . . . . . . . . . . . . . . . 15
Physikalische Eigenschaften . . . . . . . . . . . . . . . . . . . . 16
Umweltbezogene Eigenschaften . . . . . . . . . . . . . . . . . . 17
Energieverwaltungsmodi . . . . . . . . . . . . . . . . . . . . . . 18
Plug-and-Play-Fähigkeit . . . . . . . . . . . . . . . . . . 24
Qualität des LCD-Monitors und Pixelrichtlinie . . . . . . 24
Wartungsanweisungen. . . . . . . . . . . . . . . . . . . 24
Ihren Monitor reinigen . . . . . . . . . . . . . . . . . . . . . . . 24
Ihren Monitor einrichten..................... 25
Ständer anbringen . . . . . . . . . . . . . . . . . . . . . 25
│ 3
Ihren Monitor anschließen . . . . . . . . . . . . . . . . . 27
Das DP- und USB-3.0-Kabel anschließen. . . . . . . . . . . . . . 27
Kabel organisieren . . . . . . . . . . . . . . . . . . . . . 28
Ständer entfernen . . . . . . . . . . . . . . . . . . . . . 29
Wandmontage (optional) . . . . . . . . . . . . . . . . . 30
Ihren Monitor bedienen ......................31
Monitor einschalten . . . . . . . . . . . . . . . . . . . . 31
Steuertasten verwenden. . . . . . . . . . . . . . . . . . 32
OSD-Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . 33
Bildschirmmenü (OSD) verwenden . . . . . . . . . . . . 34
OSD-Menü aufrufen. . . . . . . . . . . . . . . . . . . . . . . . . 34
Menü- und Ein-/Austaste sperren . . . . . . . . . . . . . . . . . 45
OSD-Warnmeldungen . . . . . . . . . . . . . . . . . . . . . . . . 47
Ihren Monitor einrichten . . . . . . . . . . . . . . . . . . 50
Maximale Auflösung einstellen . . . . . . . . . . . . . . . . . . . 50
Wenn Sie einen Desktop-PC oder einen tragbaren Computer von
Dell mit Internetzugang haben . . . . . . . . . . . . . . . . . . . 50
Wenn Sie einen Desktop-PC, portablen Computer oder eine
Grafikkarte haben, der/die nicht von Dell stammt . . . . . . . . . 51
Neigen, schwenken und vertikal ausziehen . . . . . . . . 52
Neigen, schwenken . . . . . . . . . . . . . . . . . . . . . . . . . 52
Vertikal ausziehen . . . . . . . . . . . . . . . . . . . . . 52
Monitor drehen . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Problemlösung ............................ 55
Selbsttest . . . . . . . . . . . . . . . . . . . . . . . . . 55
Integrierte Diagnose . . . . . . . . . . . . . . . . . . . . 56
4 │
Allgemeine Probleme. . . . . . . . . . . . . . . . . . . .58
Produktspezifische Probleme . . . . . . . . . . . . . . . 61
Anhang .................................. 62
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . 62
FCC-Hinweis (nur USA) und Informationen zu anderen
Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . 62
Dell kontaktieren . . . . . . . . . . . . . . . . . . . . . . 63
│ 5
Über Ihren Monitor
Lieferumfang
Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert.
Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben; falls etwas fehlen
sollte, erhalten Sie hier weitere Informationen: Dell kontaktieren.
HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die
Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale
oder Medien sind in bestimmten Ländern möglicherweise nicht
verfügbar.
Monitor
Ständer
6 │ Über Ihren Monitor
Standfuß
Netzkabel (variiert je nach
Land)
DP-1.2-Kabel
USB 3.0-Upstream-Kabel
(aktiviert USB-Ports am
Monitor)
Schnelleinrichtungsanleitung
∞
Sicherheits- und
∞
Richtlinieninformationen
Über Ihren Monitor │ 7
Produktmerkmale
Der Dell-Monitor Dell P2720D verfügt über aktive Matrix, Dünnschichttransistor
(TFT), Flüssigkristallanzeige (LCD), antistatische Beschichtung und LEDHintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:
68,47 cm (27,0 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung
∞
von 2560 x 1440 mit Vollbildunterstützung bei niedrigeren Auflösungen.
∞ Großer Betrachtungswinkel für Betrachtung aus sitzender oder stehender
Position, oder in seitlicher Bewegung.
∞ Farbskala von 99 % sRGB.
∞ Hohes dynamisches Kontrastverhältnis.
∞ Neig-, schwenk-, höhenverstell- und drehbar.
∞ Abnehmbarer Ständer und Video-Electronics-Standards-Association- (VESA™)
Montagelöcher (100 mm) für flexible Montagelösungen.
∞ Digitale Konnektivität mit DisplayPort und HDMI.
∞ Ausgestattet mit 1 USB-Upstream-Port und 4 USB-Downstream-Ports.
∞ Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt.
∞ On-Screen Display- (OSD) Anpassungen für eine einfache Einrichtung und
Bildschirmoptimierung.
∞ Datenträger mit Software und Dokumentation, der eine Informationsdatei (INF),
eine Image Color Matching-Datei (ICM) und die Produktdokumentation enthält.
∞ Schlitz für Sicherheitsschloss.
∞ Ständerbefestigung.
∞ Umschaltung von Breitformat in Standardformat unter Beibehaltung der
Bildqualität.
∞ Energieverbrauch von 0,3 W im Ruhezustand (Bereitschaftsmodus).
∞ Optimieren Sie den Augenkomfort mit einem flimmerfreien Bildschirm.
WARNUNG: Mögliche Langzeiteffekte der Blaulichtemission von
Monitoren können Augenschäden, wie Augenermüdung, digitale
Augenbelastung usw., sein. ComfortView-Funktion dient der Reduzierung
der Menge des vom Monitor ausgegebenen blauen Lichts zur
Optimierung des Augenkomforts.
8 │ Über Ihren Monitor
Übersicht über Einzelteile und Bedienelemente
Vorderseite
1 2
Steuertasten
Nummer Beschreibung Verwendung
1 Funktionstasten Passen Sie die Einträge im
Bildschirmmenü mit den
Funktionstasten an. (Weitere
Informationen finden Sie unter
Steuertasten verwenden).
2 Netz ein/aus-Taste Mit der Ein-/Austaste schalten Sie den
Monitor ein und aus.
Über Ihren Monitor │ 9
Rückseite
Q40G027N-700-XXA
DELL P2720D
Flat Panel Monitor /Monitor Plano Panel /Moniteur écran plat /⏢Ღ亟⽪ಘ
Model No. /Modelo /N°de modelo /ර㲏: P2720Dc
Input Rang /Entrade /Daya Tegangan:100-240V 50/60Hz,1.6A
䕨ޕ䴫ⓀӔ⍱䴫༃100-240Կ⢩,1.6ᆹษ,50/60䎛㥢
Consumo de energía en operación: xxxxx Wh
Удельная мощность рабочего режима - xxxx Вт/см²
Потребляемая мощность изделием в режиме ожидания - xx Вт
Потребляемая мощность изделием в выключенном режиме - xx Вт
Apparatet må lkoples jordet skkontakt.
Apparaten skall anslutas ll jordat u±ag.
Laite on liite±ävä suojakoskeµmilla varuste±uun pistorasiaan.
Apparatets skprop skal lslu±es en skkontakt med jord,
som giver forbindelse l skproppens jord.
The equipment must be connected to an earthed mains socket-outlet.
L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.
Made in China /сделанный в Китай /Fabriqué en Chine /ѣു㼳䙖䆜䃔ֵ⭞䚄ᓜᚆۭᇩ㿌࣑Ⱦ
www.dell.com/regulatory_compliance Raheen Business Park Limerick Ireland (for EU Only)
CAN ICES-3 (B)/NMB-3(B)
This device complies with part 15 of the FCC Rules. Operaon is subject to the following two condions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operaon.
XXXXX
R33037
RoHS
䊂
ޛ࣑100V, 1.6 A, 50/60 Hz
XXXXXX-XX
IS 13252 (Part 1)/
IEC 60950-1
R-41018660
www.bis.gov.in
xxxxxxxxxxxxx
R-R-TPF-P2720Dc
㐔㷡㢬ڕTPV Electronics (Fujian) Co., Ltd.(for Korea)
㥐㦤㣄ڕL&T Display Technology(Fujian)Ltd.(for Korea)
080-200-3800
SVC Tag:
1234567
Express Service
Code:
123 456 789 0
S/N: CN-012345TV100-96N-001V
-A00
Date of Mfg/⭕ӝᰛᵕ⭕⭘ᰛᵕ: June. 2019
Q40G027N-700-XXA
⏨Წᱴ⽰ಞ
ශ:P2720D
䗉ޛ⭫Ⓠ:
100-240V 50/60Hz,1.6A
ѣള䙖
DELL P2720D
2
3
4
5
1
Rückseite mit Monitorständer
Nummer Beschreibung Verwendung
1 Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie
sie durch den Schlitz verlegen.
2 VESA-Montagelöcher (hinter
VESA-Abdeckung)
VESA-Montagelöcher (100 x 100 mm).
Zur Wandmontage des Monitors
über ein VESA-kompatibles
Wandmontageset.
3 Richtlinienetikett Listet die amtlichen Zulassungen auf.
4 Ständerfreigabetaste Löst den Ständer vom Monitor.
5 Richtlinienetikett (mit
Barcode-Seriennummer und
Servicemarkierung)
Listet die amtlichen Zulassungen
auf. Beachten Sie dieses Etikett,
wenn Sie Dell für technischen
Support kontaktieren müssen.
Das Servicemarkierung ist ein
einzigartiger alphanumerischer
Identifikator, der DellServicetechnikern die Identifizierung
der Hardwarekomponenten in
Ihrem Computer sowie Zugriff auf
Garantieinformationen ermöglicht.
10 │ Über Ihren Monitor
Ansicht von der Seite
Nummer Beschreibung Verwendung
1 2 x USB-3.0-
DownstreamAnschluss
Schließen Sie Ihr USB-Gerät an.
HINWEIS: Damit Sie diesen Port nutzen
können, müssen Sie das USB-Kabel (mit
Ihrem Monitor geliefert) mit dem USBUpstream-Port am Monitor und Ihrem
Computer verbinden.
1
Über Ihren Monitor │ 11
Ansicht von unten
7654132
Unterseite ohne Monitorständer
Nummer Beschreibung Verwendung
1 Netzanschluss Verbinden Sie das Netzkabel (mit Ihrem Monitor
geliefert).
2 Schlitz für
Sicherheitsschloss
Sichern Sie Ihren Monitor mit einem
Sicherheitsschloss (separat erhältlich), damit er
nicht unberechtigterweise bewegt wird.
3 Ständerbefestigung Zum Befestigen des Ständers mit einer Schraube
(M3 x 6 mm) am Monitor (Schraube nicht
mitgeliefert).
4 HDMI-Anschluss Zum Anschließen Ihres Computers per HDMI-
Kabel.
5 DisplayPort Verbinden Sie Ihren Computer mit dem
DisplayPort-Kabel (mit Ihrem Monitor geliefert).
6 USB-3.0-Upstream-
Port
Verbinden Sie das USB-Kabel von diesem
Anschluss mit Ihrem Computer, damit Sie die
USB-Anschlüsse an Ihrem Monitor nutzen
können.
7 2 x USB-2.0-
DownstreamAnschluss
Schließen Sie Ihr USB-Gerät an.
Hinweis: Zur Nutzung dieses
Anschlusses müssen Sie Computer und
Monitor über das USB-Upstream-Kabel
(mit Ihrem Monitor geliefert) verbinden.
12 │ Über Ihren Monitor
Technische Daten des Monitors
Modell P2720D
Bildschirmtyp Aktivmatrix - TFT-LCD
Paneltyp In-Plane-Switching-Technologie
Sichtbares Bild
Diagonal
684,70 mm
Horizontal (aktiver Bereich)
Vertikal (aktiver Bereich)
Bereich
596,74 mm
335,66 mm
200.301,75 mm
2
Pixelabstand 0,233 mm x 0,233 mm
Pixel pro Zoll (PPI) 108
Blickwinkel
Horizontal
Vertikal
178° (typisch)
178° (typisch)
Leuchtdichte 350 cd/m² (typisch)
Kontrastverhältnis 1000 zu 1 (typisch)
Bildschirmbeschichtung Blendschutz der Härte 3H, Haze 25 %
Hintergrundbeleuchtung Edge-Lit-LED-System
Reaktionszeit (Grau-zu-
Grau)
8 ms (normal)
5 ms (schnell)
Farbtiefe 16,7 Millionen Farben
Farbskala 99 % sRGB
Konnektivität 1 x HDMI 1.4
1 x DP 1.2
1 x USB-3.0-Upstream
2 x USB-3.0-Anschluss – Seite
2 x USB 2.0-Anschluss – Unterseite
Über Ihren Monitor │ 13
Blendenbreite (Rand des Monitors zum aktiven Bereich)
Oben
7,4 mm
Links/Rechts
Unten
7,4 mm
21,1 mm
Einstellbarkeit
Höhenverstellbarer Ständer
Neigung
Schwenken
Drehung
Dell Display Manager-
130 mm
-5° bis 21
-45° bis 45
-90° bis 90
°
°
°
Easy Arrange und andere Tastenfunktionen
Kompatibilität
Sicherheit Sicherheitssteckplatz (Kabelschloss optional
erhältlich)
Auflösungsspezifikationen
Modell P2720D
Horizontaler
29 kHz bis 113 kHz
Abtastbereich
Vertikaler Abtastbereich 49 Hz bis 75 Hz (automatisch)
Maximal voreingestellte
2560 x 1440 bei 60 Hz
Auflösung
Unterstützte Videomodi
Modell P2720D
Videoanzeigefähigkeiten
(HDMI/DP)
480i, 480p, 576i, 576p, 720p, 1080i, 1080p,
1440p
14 │ Über Ihren Monitor
Voreingestellte Anzeigemodi
Horizontale
Anzeigemodus
VESA, 720 x 400 31,5 70,1 28,3 -/+
VESA, 640 x 480 31,5 59,9 25,2 -/VESA, 640 x 480 37,5 75,0 31,5 -/VESA, 800 x 600 37,9 60,3 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 - /-
VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1280 x 768 4 7,8 59,9 79,5 -/+
VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 79,9 75,0 135,0 +/+
VESA, 1600 x 1200 75,0 60,0 162,0 +/+
VESA, 1680 x 1050 65,3 60,0 146,3 -/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+
VESA, 1920 x 1200 74,6 59,9 193,3 -/+
VESA, 2048 x 1080 66,6 60,0 147,2 +/VESA, 2560 x 1440 88,8 60,0 241,5 +/-
Frequenz
(kHz)
Vertikale
Frequenz
(Hz)
Pixeluhr
(MHz)
Sync-
Polarität
(horizontal/
vertikal)
Elektrische Spezifikationen
Modell P2720D
Videoeingangssignale HDMI 1.4, 600 mV für jede differentielle Leitung, 100
Ohm Eingangsimpedanz je differentiellem Paar
DP 1.2, 600 mV für jede differentielle Leitung, 100
Ohm Eingangsimpedanz je differentiellem Paar
AC-Eingangsspannung /
Frequenz / Strom
Einschaltstrom 120 V: 30 A (max.) bei 0 °C (Kaltstart)
100 bis 240 V Wechselspannung / 50 Hz oder 60 Hz
± 3 Hz / 1,6 A (typisch)
240 V: 60 A (max.) bei 0 °C (Kaltstart)
Über Ihren Monitor │ 15
Physikalische Eigenschaften
Modell P2720D
Signalkabeltyp
Abmessungen (mit Ständer)
Höhe (erweitert) 525,3 mm
Höhe (komprimiert) 395,3 mm
Breite 611,6 mm
Tiefe 185,0 mm
Abmessungen (ohne Ständer)
Höhe 364,1 mm
Breite 611,6 mm
Tiefe 43,6 mm
Ständerabmessungen
Höhe (erweitert) 418,4 mm
Höhe (komprimiert) 371,0 mm
Breite 245,0 mm
Tiefe 185,0 mm
Gewicht
Gewicht mit Verpackung 9,13 kg
Gewicht mit Ständereinheit
und Kabeln
Gewicht ohne Ständereinheit
(keine Kabel)
Gewicht der Ständereinheit 1,85 kg
Frontrahmenglanz Schwarzer Rahmen 2 – 4 Glanzeinheiten
Digital: DP, 20-polig
∞
Universal Serial Bus: USB, 9-polig
∞
6,87 kg
4,57 kg
16 │ Über Ihren Monitor
Umweltbezogene Eigenschaften
Modell P2720D
Konformität mit Standards
∞ ENERGY-STAR-zertifizierter Monitor
∞ EPEAT-registriert, wo zutreffend. EPEAT-Registrierung variiert je nach Land.
Den Registrierungsstatus je nach Land finden Sie unter www.epeat.net.
∞ TCO-zertifiziertes Display.
∞ RoHS-konform
∞ BFR-/PVC-freier Monitor (mit Ausnahme der externen Kabel)
∞ Erfüllt Ableitstrombestimmungen gem. NFPA 99.
∞ Arsenfreies Glas und quecksilberfrei (nur für Panel).
Energiemessgerät zeigt den aktuellen Energieverbrauch des Monitors in
∞
Echtzeit an.
Temperatur
Betrieb 0 °C bis 40 °C
Nicht im Betrieb
Luftfeuchte
Betrieb 10% bis 80% (nicht kondensierend)
Nicht im Betrieb
Höhe
Betrieb (Maximum) 5.000 m (16.400 Fuß)
Nicht im Betrieb (Maximum) 12.192 m (40.000 Fuß)
Wärmeableitung
Lagerung: -20 °C bis 60 °C
∞
Transport: -20 °C bis 60 °C
∞
Lagerung 10 bis 90 % (nicht kondensierend)
∞
Versand 10 bis 90 % (nicht kondensierend)
∞
188,10 BTU/h (Maximum)
∞
82,08 BTU/h (typisch)
∞
Über Ihren Monitor │ 17
Energieverwaltungsmodi
Ist eine VESA-DPM-konforme Grafikkarte oder Software in/auf Ihrem Computer
installiert, kann der Monitor automatisch seinen Stromverbrauch reduzieren, wenn er
nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Wenn der Computer
Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der
Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den
Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion.
* Ein Stromverbrauch von null kann im abgeschalteten Modus nur erreicht werden,
indem Sie das Netzkabel aus dem Monitor ziehen.
VESA-Modi
Normaler Betrieb Aktiv Aktiv Aktiv Weiß 55 W
Energiesparmodus Inaktiv Inaktiv Schwarz Weiß (Leuchtet) Weniger als 0,3 W
Ausschalten - - - Aus Weniger als 0,3 W
Horizontale
Sync
Vertikale
Sync
Video Betriebsanzeige Stromverbrauch
(Maximum) **
24 W (typisch)
Stromverbrauch PON 19 W
Gesamter Energieverbrauch (TEC) 60 kWh
** Maximaler Stromverbrauch mit maximaler Luminanz und aktivem USB.
Dieses Dokument dient reinen Informationszwecken und spiegelt die Leistung unter
Laborbedingungen wieder. Ihr Produkt kann je nach Software, Komponenten und
Peripherie, die Sie bestellt haben, davon abweichen; zudem gibt es keine Verpflichtung,
derartige Informationen zu aktualisieren. Daher sollte sich der Kunde bei Entscheidungen
bezüglich der elektrischen Toleranz und in anderen Zusammenhängen nicht auf diese
Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen
bezüglich der Exaktheit oder Vollständigkeit gemacht.
HINWEIS: Dieser Monitor ist ENERGY-STAR-zertiziert.
Dieses Produkt qualiziert sich mit den werkseitigen Standardeinstellungen, die über
die „Werksrücksetzung“-Funktion im OSD-Menü wiederhergestellt werden können,
für ENERGY STAR. Durch Änderung der werkseitigen Standardeinstellungen oder
Aktivierung weiterer Funktionen könnte sich der Stromverbrauch erhöhen und den
Grenzwert von ENERGY STAR überschreiten.
18 │ Über Ihren Monitor
HINWEIS:
PON: Stromverbrauch im BetriebsModus gemäß Denition in Energy-StarVersion 8.0.
TEC: Gesamtstromverbrauch in kWh gemäß Denition in Energy-StarVersion 8.0.
Über Ihren Monitor │ 19
DisplayPort-Anschluss
Pin-Nummer 20-polige Seite des angeschlossenen Signalkabels
1 ML0 (p)
2 Erde
3 ML0 (n)
4 ML1 (p)
5 Erde
6 ML1 (n)
7 ML2 (p)
8 Erde
9 ML2 (n)
10 ML3 (p)
11 Erde
12 ML3 (n)
13 Erde
14 Erde
15 AUX (p)
16 Erde
17 AUX (n)
18 Hot-Plug-Erkennung
19 Re-PWR
20 +3,3 V DP_PWR
20 │ Über Ihren Monitor
Universal Serial Bus- (USB) Schnittstelle
Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren
USB-Ports.
HINWEIS: Dieser Monitor ist mit Super-Speed-USB 3.0 und High-Speed-USB
2.0 kompatibel.
Übertragungsgeschwindigkeit Datenrate Stromverbrauch*
SuperSpeed 5 Gb/s 4,5 W (max,, je Port)
Hochgeschwindigkeit 480 Mb/s 4,5 W (max,, je Port)
Full-Speed 12 Mb/s 4,5 W (max,, je Port)
Übertragungsgeschwindigkeit Datenrate Stromverbrauch*
Hochgeschwindigkeit 480 Mb/s 2,5 W (max., je Port)
Full-Speed 12 Mb/s 2,5 W (max., je Port)
Low-Speed 1,5 Mb/s 2,5 W (max., je Port)
USB 3.0-Upstream-Anschluss
Pin-Nummer 9-polige Seite des Anschlusses
1 VCC
2 D3 D+
4 Erde
5 SSTX6 SSTX+
7 Erde
Über Ihren Monitor │ 21
8 SSRX9 SSRX+
USB 3.0-Downstream-Anschluss
Pin-Nummer 9-polige Seite des Anschlusses
1 VCC
2 D3 D+
4 Erde
5 SSRX6 SSRX+
7 Erde
8 SSTX9 SSTX+
USB 2.0-Downstream-Anschluss
Pin-Nummer 4-polige Seite des Anschlusses
1 VCC
2 DMD
3 DPD
4 Erde
22 │ Über Ihren Monitor
USB-Ports
• 1 x USB 3.0-Upstream – Unterseite
• 2 x USB 2.0-Downstream – Unterseite
• 2 x USB 3.0-Downstream – Seite
HINWEIS: Die USB 3.0-Funktionalität erfordert einen USB 3.0-kompatiblen
Computer.
HINWEIS: Die USB-Schnittstelle des Monitors funktioniert nur, wenn der
Monitor eingeschaltet oder auf den Energiesparmodus eingestellt ist. Wenn
Sie den Monitor aus- und wieder einschalten, dauert es möglicherweise einige
Sekunden, bis die angeschlossene Peripherie wieder normal funktioniert.
Über Ihren Monitor │ 23
Plug-and-Play-Fähigkeit
Sie können den Monitor an jedes Plug-and-Play-kompatibles System anschließen. Der
Monitor versorgt den Computer über DDC- (Display Data Channel) Protokolle automatisch
mit seinen EDID (Extended Display Identification Data), damit sich das System selbst
konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen
erfolgen automatisch; Sie können auf Wunsch verschiedene Einstellungen wählen. Weitere
Informationen zum Ändern der Monitoreinstellungen finden Sie unter Ihren Monitor bedienen.
Qualität des LCD-Monitors und Pixelrichtlinie
Bei der Herstellung eines LCD-Monitors kommt es nicht selten vor, dass ein oder mehrere
Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht
auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die
Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site
unter: www.dell.com/support/monitors.
Wartungsanweisungen
Ihren Monitor reinigen
WARNUNG: Ziehen Sie die Netzleitung von der Steckdose ab, bevor Sie den
Monitor reinigen.
ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die
Sicherheitshinweise.
Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres
Monitors die nachstehend aufgelisteten Anweisungen:
• Befeuchten Sie zur Reinigung Ihres Bildschirms ein weiches, sauberes Tuch mit
Wasser. Falls möglich, verwenden Sie ein spezielles Bildschirmreinigungstuch oder
eine Reinigungslösung, die für antistatische Beschichtungen geeignet ist. Verwenden
Sie kein Benzol, keinen Verdünner, keine Ammoniak-haltigen oder scheuernden
Reinigungsmittel oder Druckluft.
• Reinigen Sie den Monitor mit einem leicht angefeuchteten Tuch. Verwenden Sie
keine Reinigungsmittel, da einige von ihnen einen milchigen Film auf dem Monitor
hinterlassen.
• Sollten Sie beim Auspacken Ihres Monitors ein weißes Pulver bemerken, wischen Sie
es mit einem Tuch weg.
• Gehen Sie sorgsam mit Ihrem Monitor um, da Kratzer und weiße Schrammen bei einem
schwarze Monitor stärker auffallen.
• Verwenden Sie zur Beibehaltung einer optimalen Bildqualität einen dynamisch
wechselnden Bildschirmschoner an Ihrem Monitor und schalten Sie Ihren Monitor aus,
wenn er nicht benutzt wird.
24 │ Über Ihren Monitor
Ihren Monitor einrichten
Ständer anbringen
HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor
angebracht.
HINWEIS: Dies gilt für einen Monitor mit Ständer. Falls Sie einen
Ständer von einem Drittanbieter gekauft haben, beachten Sie bitte die
entsprechenden Anweisungen in der zugehörigen Anleitung.
So bringen Sie den Monitorständer an.
Befolgen Sie zum Herausnehmen des Ständers aus dem oberen Polsters die
1.
Anweisungen an den Kartonlaschen.
Stecken Sie die Blöcke an der Ständerbasis vollständig in den
2.
Ständersteckplatz.
Heben Sie den Schraubengriff und drehen Sie die Schraube im Uhrzeigersinn.
3.
Klappen Sie den Schraubengriff flach in die Aussparung, nachdem Sie die
4.
Schraube vollständig festgezogen haben.
1
3
5. Heben Sie die Abdeckung zur Freilegung des VESA-Bereichs zur
Ständermontage.
Ihren Monitor einrichten │ 25
2
6. Bringen Sie die Ständereinheit am Monitor an.
Bringen Sie die beiden Nasen am oberen Teil des Ständers in der Kerbe an
a.
der Rückseite des Monitors an.
b. Drücken Sie den Ständer nach unten, bis er einrastet.
1
Stellen Sie den Monitor aufrecht hin.
7.
2
26 │ Ihren Monitor einrichten
Ihren Monitor anschließen
WARNUNG: Befolgen Sie die Sicherheitshinweise, bevor Sie eines der
Verfahren in diesem Abschnitt beginnen.
HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig am Computer an.
Sie sollten die Kabel durch den Kabelverwaltungsschlitz führen, bevor
Sie sie am Monitor anschließen.
So schließen Sie Ihren Monitor an den Computer an:
Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab.
1.
Verbinden Sie das DP-Kabel von Ihrem Monitor mit Ihrem Computer.
2.
Das DP- und USB-3.0-Kabel anschließen
USB
USB
Verbinden Sie das USB-Upstream-Kabel (im Lieferumfang des Monitors
1.
enthalten) mit einem geeigneten USB 3.0-Port an Ihrem Computer.
(Einzelheiten siehe Ansicht von unten.)
Schließen Sie die USB-3.0-Peripherie an die USB 3.0-Downstream-Ports des
2.
Monitors an.
Verbinden Sie die Netzkabel Ihres Computers und Monitors mit einer
3.
Steckdose.
DPDP
Ihren Monitor einrichten │ 27
Kabel organisieren
Verwenden Sie den Kabelverwaltungsschlitz zum Organisieren der an Ihren Monitor
angeschlossenen Kabel.
28 │ Ihren Monitor einrichten
Ständer entfernen
HINWEIS: Achten Sie darauf, den Monitor auf einen weichen, sauberen
Untergrund zu legen, damit der Bildschirm beim Entfernen des
Ständers nicht verkratzt.
HINWEIS: Die folgenden Schritte gelten nur für den Anschluss des
mit Ihrem Monitor gelieferten Ständers. Falls Sie den Ständer eines
Drittanbieters anschließen, beachten Sie die mit diesem Ständer
gelieferte Dokumentation.
So entfernen Sie den Ständer:
1. Legen Sie den Monitor auf ein weiches Tuch oder Polster.
2. Halten Sie die Ständerfreigabetaste gedrückt.
3. Heben Sie den Ständer an und vom Monitor weg.
3
2
Ihren Monitor einrichten │ 29
Wandmontage (optional)
(Schraubengröße: M4 x 10 mm).
Beachten Sie die mit dem VESA-kompatiblen Wandmontageset gelieferte
Dokumentation.
Legen Sie den Monitor an der Tischkante auf ein weiches Tuch oder Polster.
1.
Entfernen Sie den Ständer. Einzelheiten siehe Ständer entfernen.
2.
Entfernen Sie die vier Schrauben, die die Blende am Monitor halten.
3.
Befestigen Sie die Montagehalterung vom Wandmontageset am Monitor.
4.
Beachten Sie beim Montieren des Monitors an der Wand die mit dem
5.
Wandmontageset gelieferte Dokumentation.
HINWEIS: Nur für die Verwendung mit einer UL-, CSA- oder GS-
gelisteten Wandmontagehalterung mit einer Gewichts-/Lasttragkraft
von mindestens 18,28 kg vorgesehen.
30 │ Ihren Monitor einrichten
Ihren Monitor bedienen
Monitor einschalten
Drücken Sie die -Taste, um den Monitor einzuschalten.
Sprachoptionen
Dell 27 Monitor
Please select language:
English
Español
Français
Deutsch
Português(Brasil)
Pусский
简体中文
日本語
Ihren Monitor bedienen │ 31
Steuertasten verwenden
Verwenden Sie zum Anpassen der Monitoreinstellungen die Tasten an Ihrem
Monitor.
3
2
1
Steuertasten
Folgende Tabelle beschreibt die Steuertasten
Steuertasten Beschreibung
1
Direkttaste/Voreingestellte
2
Direkttaste/Eingabe-Quelle
3
4
5
Ein-/Austaste
(mit LED-Anzeige)
4
Modi
Menü
Beenden
5
Nutzen Sie diese Taste zur Auswahl aus einer
Liste voreingestellter Modi.
Wählen Sie mit dem Eingabe-Quelle-Menü
zwischen den unterschiedlichen Videosignalen
aus, die möglicherweise an Ihren Monitor
angeschlossen sind.
Mit der Menü-Taste blenden Sie das OSD (OnScreen Display) ein und wählen das OSD-Menü.
Siehe OSD-Menü aufrufen.
Verwenden Sie diese Taste zum Zurückkehren
zum Hauptmenü bzw. zum Verlassen des
Hauptmenüs.
Mit der Ein-/Austaste schalten Sie den Monitor
ein und aus.
Weißes Leuchten zeigt an, dass der Monitor
eingeschaltet ist. Ein blinkendes weißes Licht
zeigt den Energiesparmodus an.
32 │ Ihren Monitor bedienen
OSD-Bedienelemente
Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite
des Monitors.
Steuertasten Beschreibung
1
Mit der Aufwärtstaste können Sie Werte erhöhen
und sich in einem Menü nach oben bewegen.
Aufwärts
2
Mit der Abwärtstaste können Sie Werte verringern
und sich in einem Menü nach unten bewegen.
Abwärts
3
Bestätigen Sie Ihre Auswahl in einem Menü mit der
OK-Tas t e .
OK
4
Mit der Zurück-Taste kehren Sie zum vorherigen
Menü zurück.
Zurück
1
4
2
3
Ihren Monitor bedienen │ 33
Bildschirmmenü (OSD) verwenden
OSD-Menü aufrufen
HINWEIS: Jegliche Änderungen werden automatisch gespeichert,
wenn Sie das Menü wechseln, verlassen oder warten, bis sich das OSDMenü automatisch schließt.
1. Drücken Sie zur Anzeige des OSD-Hauptmenüs .
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
2. Bewegen Sie sich mit den Tasten und zwischen den
Einstellungsoptionen. Wenn Sie von einem Symbol zum anderen springen, wird
die Option hervorgehoben.
3. Drücken Sie zum Aktivieren der hervorgehobenen Option einmal die Taste
oder oder .
4. Wählen Sie mit den Tasten und den gewünschten Parameter aus.
75%
75%
5. Drücken Sie , verwenden Sie dann entsprechend den Anzeigen im Menü zur
Änderung der Einstellungen und .
6. Mit kehren Sie zum vorherigen Menü zurück, oder wählen Sie , um die
Einstellungen zu übernehmen und zum vorherigen Menü zurückzukehren.
34 │ Ihren Monitor bedienen
Symbol Menü und Untermenüs Beschreibung
Helligkeit/Kontrast Über dieses Menü aktivieren Sie die Helligkeit/
Kontrast-Einstellung.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Helligkeit Helligkeit passt die Leuchtkraft der
Hintergrundbeleuchtung an.
Mit der -Taste erhöhen und mit der -Taste
verringern Sie die Helligkeit (min. 0 / max. 100).
Kontrast Passen Sie zuerst die Helligkeit an; stellen Sie den
Kontrast dann nur ein, wenn weitere Anpassungen
erforderlich sind.
Mit der -Taste erhöhen und mit der -Taste
verringern Sie den Kontrast (min. 0 / max. 100).
Die Kontrast-Funktion passt den Grad der
Abweichung zwischen dunklen und hellen
Bereichen auf dem Monitorbildschirm anpassen.
75%
75%
Ihren Monitor bedienen │ 35
Eingabe-Quelle Wählen Sie mit dem Eingabe-Quelle-Menü
zwischen den unterschiedlichen Videosignalen aus,
die möglicherweise an Ihren Monitor angeschlossen
sind.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
DP
HDMI
Autom. wählen Auf
Eingabe-Quelle zurücks.
DP Wählen Sie den DP-Eingang, wenn Sie den DP-
Anschluss verwenden. Drücken Sie zur Auswahl der
DP-Eingangsquelle .
HDMI Wählen Sie den HDMI-Eingang, wenn Sie den
HDMI-Anschluss verwenden. Drücken Sie zur
Auswahl der HDMI-Eingangsquelle .
Autom. wählen Wählen Sie Autom. wählen, um nach verfügbaren
Eingangssignalen zu suchen.
Eingabe-Quelle zurücks. Wählen Sie diese Option, um die
Standardeingangsquelle wiederherzustellen.
Farbe Verwenden Sie Farbe zur Einstellung des
Farbeinstellungsmodus.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Voreingestellte Modi
Eingangsfarbformat
Farbe zurücks.
Standard
RGB
36 │ Ihren Monitor bedienen
Voreingestellte Modi Wenn Sie Voreingestellte Modi, wählen, haben Sie
die Auswahl zwischen Standard, Comfortview,
Film, Spiel, Warm, Kühl oder Benutzerfarbe.
∞ Standard: Lädt die Standardfarbeinstellungen
des Monitors. Dies ist der voreingestellte
Standardmodus.
∞ ComfortView: Verringern die Intensität des vom
Bildschirm ausgegebenen blauen Lichts, wodurch
die Betrachtung für Ihre Augen komfortabler
wird.
Hinweis: Folgende Tipps helfen Ihnen, das
Risiko von Augenbelastung und Hals-/Arm-/
Rücken-/Schulterschmerzen durch lange
Bildschirmarbeit zu reduzieren:
∞ Stellen Sie den Bildschirm etwa 50 bis 70 cm
von Ihren Augen entfernt auf.
∞ Blinzeln Sie bei der Monitorarbeit häufig, um
Ihre Augen anzufeuchten.
∞ Machen Sie alle zwei Stunden regelmäßig 20
Minuten Pause.
∞ Schauen Sie während der Pausen von Ihrem
Monitor weg und fokussieren Sie mindestens
20 Sekunden lang einen 6 Meter (20 Fuß)
entfernten Gegenstand.
∞ Führen Sie während der Pausen zur
Entspannung von Hals, Armen, Rücken und
Schultern Dehnübungen durch.
∞ Film: Lädt Farbeinstellungen, die für Filme am
geeignetsten sind.
∞ Spiel: Lädt Farbeinstellungen, die für die meisten
Spielanwendungen am geeignetsten sind.
∞ Warm: Erhöht die Farbtemperatur. Der
Bildschirm wirkt mit einem rötlichen/gelblichen
Farbton wärmer.
∞ Kühl: Verringert die Farbtemperatur. Der
Bildschirm wirkt mit einem bläulichen Farbton
kühler.
∞ Benutzerfarbe: Ermöglicht Ihnen die manuelle
Anpassung der Farbeinstellungen.
Ihren Monitor bedienen │ 37
Passen Sie mit den Tasten und die drei
Eingangsfarbformat
Farbe zurücks.
Voreingestellte Modi
Farbe zurücks.
Farbwerte
(R, G, B) an und erstellen Sie Ihren eigenen
voreingestellten Farbmodus.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Voreingestellte Modi
Eingangsfarbformat Ermöglicht Ihnen die Einstellung des
Videoeingangsmodus auf:
∞ RGB: Wählen Sie diese Option, wenn Ihr Monitor
über das HDMI-Kabel an einen Computer oder
DVD-Player angeschlossen ist.
∞ YPbPr: Wählen Sie diese Option, wenn Ihr DVD-
Player nur den YPbPr-Ausgang unterstützt.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Eingangsfarbformat
Standard
ComfortView
Film
Spiel
Warm
Kühl
Benutzerfarbe
RGB
YPbPr
Farbton Diese Funktion kann den Grün- oder Lilawert des
38 │ Ihren Monitor bedienen
Videobildes anpassen. Dies dient der Anpassung
des gewünschten Hauttons. Passen Sie den
Farbton mit oder zwischen 0 und 100 an.
Drücken Sie zum Erhöhen des Grünanteils im
Videobild .
Drücken Sie zum Erhöhen des Lilaanteils im
Videobild .
HINWEIS: Die Farbtonanpassung ist nur
bei den Modi Film und Spiel verfügbar.
Sättigung Diese Funktion kann die Farbsättigung des
Videobildes anpassen. Passen Sie die Sättigung mit
oder zwischen 0 und 100 an.
Drücken Sie zum Verstärken einer monochromen
Darstellung des Videobildes
.
Drücken Sie zum Verstärken einer farbenfrohen
Darstellung des Videobildes .
HINWEIS: Die Sättigungsanpassung
ist nur bei den Modi Film und Spiel
verfügbar.
Farbe zurücks. Setzt die Farbeinstellungen Ihres Monitors auf die
werkseitigen Standardeinstellungen zurück.
Display Verwenden Sie zum Anpassen des Bildes Display.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Längen-/Seitenverhältnis
Schärfe
Reaktionszeit
Anzeige zurücks.
Breite 16:9
50
Normal
Längen-/
Seitenverhältnis
Stellt das Seitenverhältnis auf Breite 16:9, 4:3 oder
5:4 ein.
Schärfe Diese Funktion kann das Bild schärfer oder weicher
wirken lassen. Passen Sie die Schärfe mit oder
zwischen 0 und 100 an.
Reaktionszeit Der Nutzer kann wählen zwischen Schnell oder
Normal.
Anzeige zurücks. Wählen Sie diese Option, um die
Standardanzeigeeinstellungen wiederherzustellen.
Ihren Monitor bedienen │ 39
Menü Wählen Sie zum Anpassen der OSD-Einstellungen,
wie Sprache, Dauer der Menüeinblendung etc.,
diese Option.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Sprache
Drehung
Transparenz 20
Timer
Sperre
Menü zurücks.
Deutsch
20 s
Deaktiviert

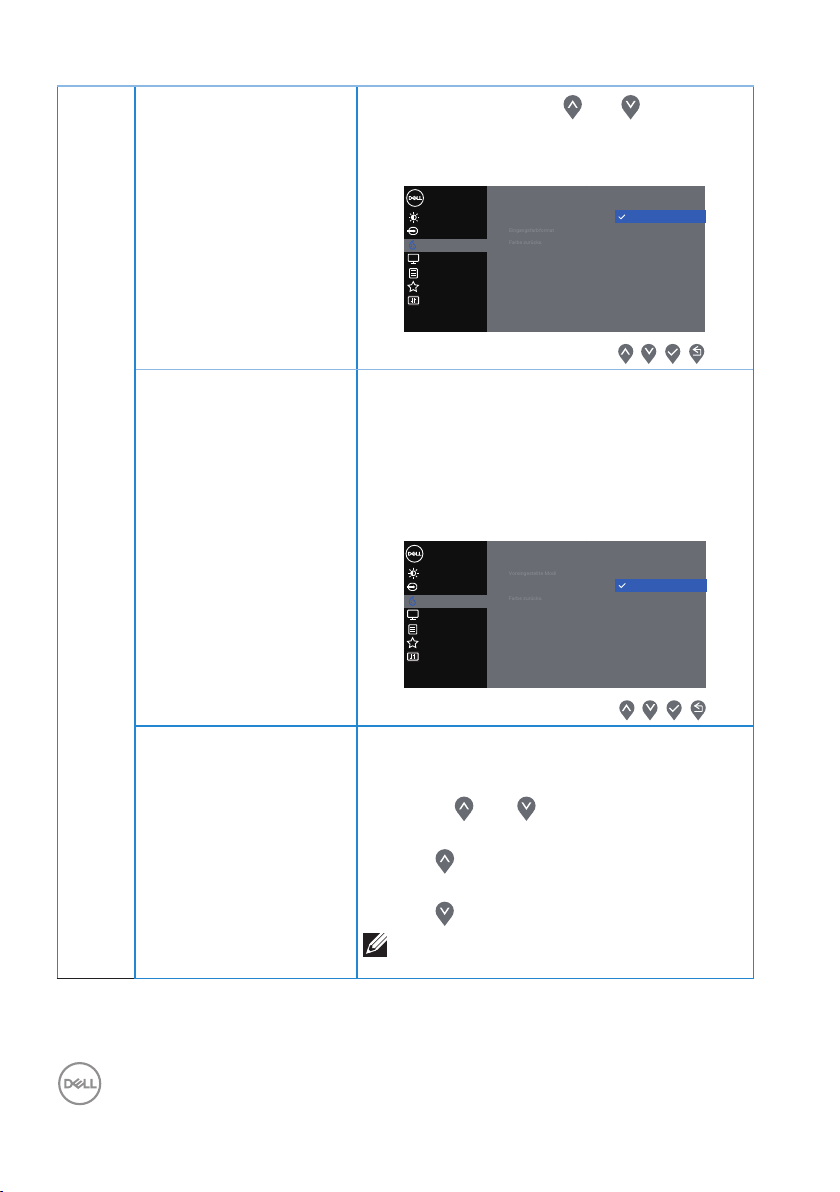

Sprache Sprachoptionen zur Einstellung der
Bildschirmanzeige auf eine von acht Sprachen
(Englisch, Spanisch, Französisch, Deutsch,
Portugiesisch (Brasilien), Russisch, Vereinfachtes
Chinesisch oder Japanisch).
Drehung Dreht das OSD um 90 Grad gegen den
Uhrzeigersinn. Das Menü kann an die gedrehte
Anzeige angepasst werden.
Transparenz Wählen Sie diese Option zur Einstellung der
Menütransparenz auf 0 bis 100 mit den Tasten
und .
Timer OSD-Zeitüberschreitung: Stellt ein, wie lange das
Bildschirmmenü nach Betätigung einer Taste aktiv
bleiben soll.
Passen Sie den Schieberegler mit und
in Schritten von jeweils 1 Sekunde auf 5 bis 60
Sekunden an.
Sperre Kontrolliert den Benutzerzugriff auf Einstellungen.
Sie können eine der folgenden Optionen wählen:
Menü Tasten, Ein-/Austaste, Menü + Ein/Aus
Tasten, Deaktiviert. (Weitere Informationen finden
Sie unter Menü- und Ein-/Austaste sperren).
Menü zurücks. Setzt alle OSD-Einstellungen auf die werkseitig
voreingestellten Werte zurück.
40 │ Ihren Monitor bedienen

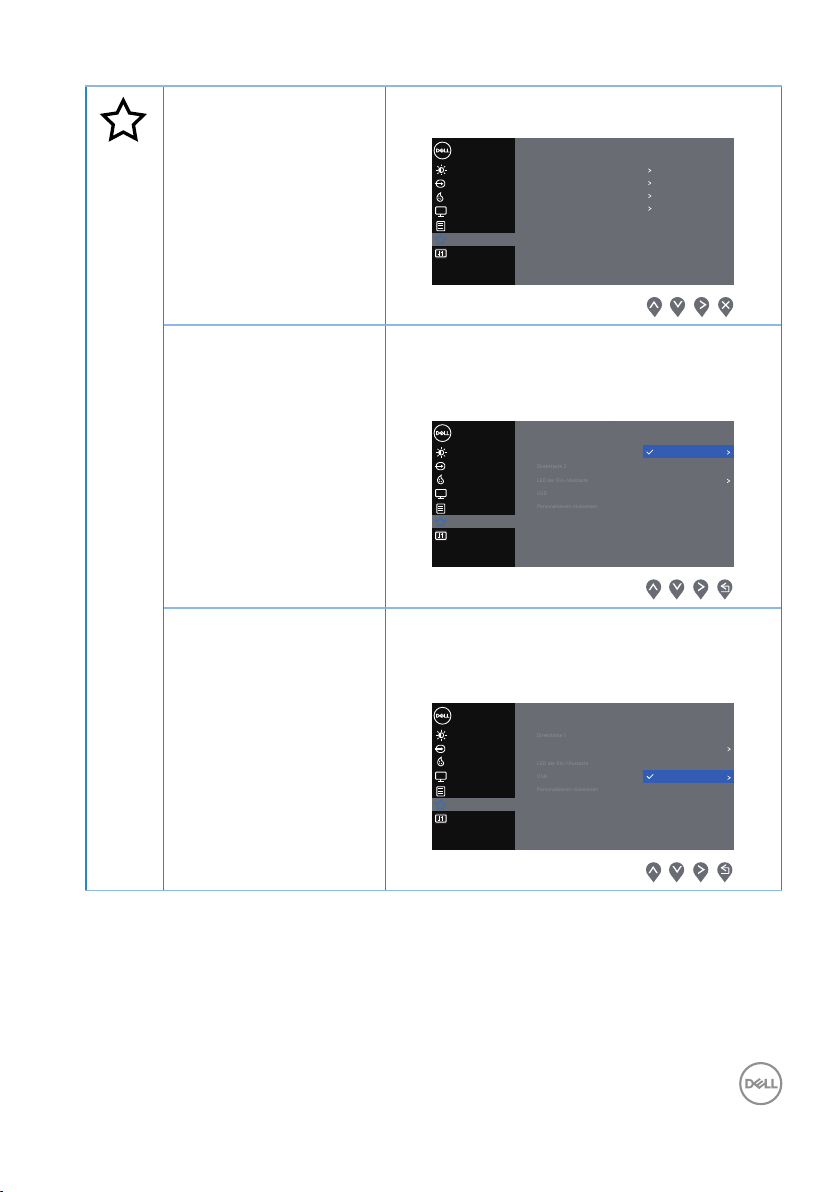

Individualisieren Wählen Sie diese Option zur Anpassung der
USB
LED der Ein-/Austaste
Direkttaste 2
Personalisieren rücksetzen
Direkttaste 1
Personalisieren rücksetzen
LED der Ein-/Austaste
USB
Personalisierungseinstellungen.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Direkttaste 1
Direkttaste 2
LED der Ein-/Austaste Ein während Aktivität
USB
Personalisieren rücksetzen
Voreingestellte Modi
Eingabe-Quelle
Aus während Bereitschaft
Direkttaste 1 Sie können eine der folgenden Optionen wählen:
Voreingestellte Modi, Helligkeit/Kontrast, EingabeQuelle, Längen-/Seitenverhältnis, Drehung – zur
Festlegung als Direkttaste 1.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Direkttaste 1
Voreingestellte Modi
Helligkeit/Kontrast
Eingabe-Quelle
Längen-/Seitenverhältnis
Drehung
Direkttaste 2 Sie können eine der folgenden Optionen wählen:
Voreingestellte Modi, Helligkeit/Kontrast, EingabeQuelle, Längen-/Seitenverhältnis, Drehung – zur
Festlegung als Direkttaste 2.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Direkttaste 2 Voreingestellte Modi
Helligkeit/Kontrast
Eingabe-Quelle
Längen-/Seitenverhältnis
Drehung
Ihren Monitor bedienen │ 41
LED der Ein-/Austaste Hiermit stellen Sie zur Energieeinsparung die
Direkttaste 1
Direkttaste 2
USB
Personalisieren rücksetzen
Direkttaste 1
Direkttaste 2
LED der Ein-/Austaste
Personalisieren rücksetzenㄇ
Betriebs-LED-Anzeige auf Ein während Aktivität
oder Aus während Aktivität.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
LED der Ein-/Austaste
Ein während Aktivität
Aus während Aktivität
USB Ermöglicht Ihnen die De-/Aktivierung der USB-
Funktion im Bereitschaftsmodus des Monitors.
HINWEIS: USB ein/aus im
Bereitschaftsmodus ist nur verfügbar,
wenn das USB-Upstream-Kabel nicht
angeschlossen ist. Diese Option ist
ausgegraut, wenn das USB-UpstreamKabel angeschlossen ist.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weitere
Ein während BereitschaftUSB
Aus während Bereitschaft
Personalisieren
rücksetzen
42 │ Ihren Monitor bedienen
Setzt alle Einstellungen im Individualisieren-Menü
auf die Standardeinstellungen zurück.
Weiteres Wählen Sie zum Anpassen der
Sonstige zurücks.
Zurücksetzen
LCD-Konditionierung
DDC/CI
Servicemarkierung
Firmware
Info Anzeigen
Sonstige zurücks.
Zurücksetzen
LCD-Konditionierung
Servicemarkierung
Firmware
Bildschirmmenüeinstellungen, wie DDC/CI, LCDBehandlung und so weiter, diese Option.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Info Anzeigen
DDC/CI Auf
LCD-Konditionierung Aus
Firmware
Servicemarkierung
Sonstige zurücks.
Zurücksetzen
ENERGY STAR
12C104
G469XX2
Info Anzeigen Zeigt die aktuellen Monitoreinstellungen.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Info Anzeigen
Modell: Dell P2720D
Eingabe-Quelle: DP
Aktuell: 2560x1440, 60Hz
DP-Fähigkeit: DP 1.2

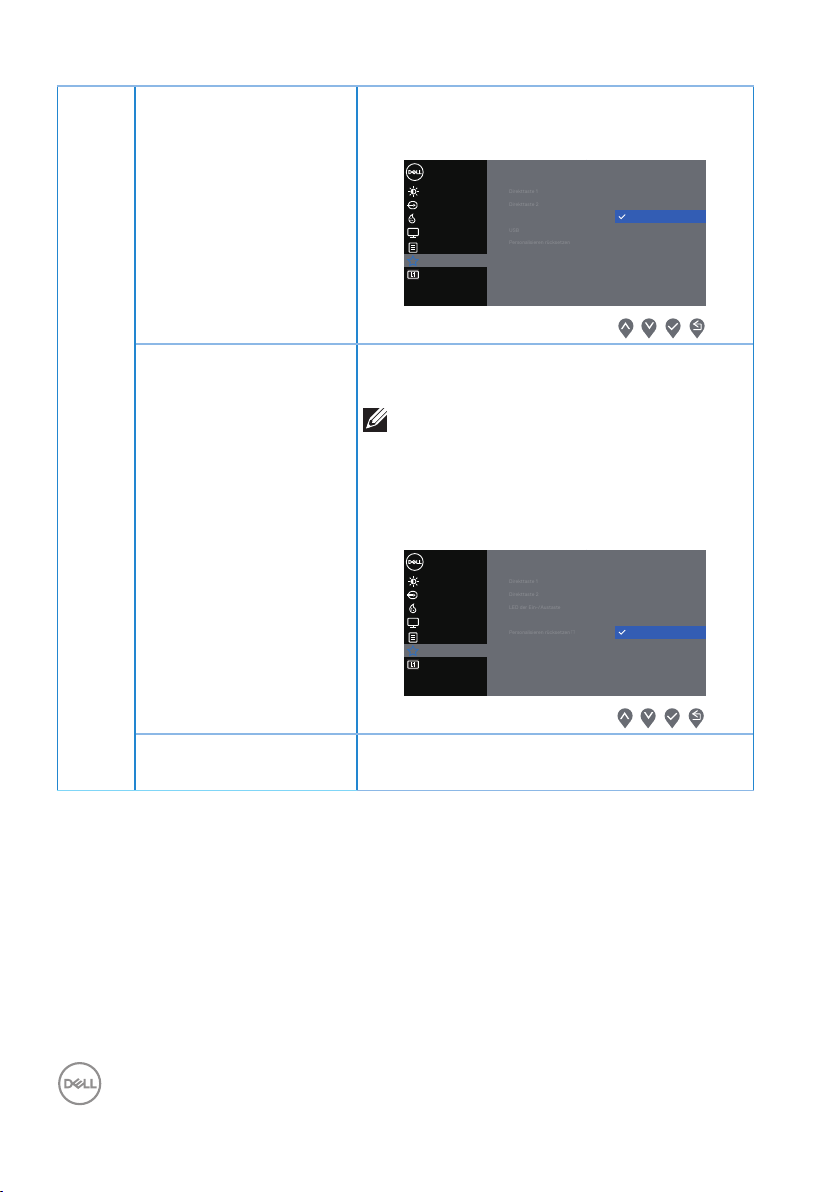

DDC/CI DDC/CI (Display Data Channel/Command
Interface) ermöglicht die Anpassung Ihrer
Monitorparameter (Helligkeit, Farbbalance etc.) per
Software an Ihrem Computer.
Sie können diese Funktion durch Auswahl von Aus
deaktivieren.
Aktivieren Sie diese Funktion zur Erzielung
optimaler Benutzererfahrung und Monitorleistung.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
DDC/CI
Auf
Aus
®
LCD-Konditionierung Hilft bei der Reduzierung schwacher Geisterbilder.
Je nach Grad der Geisterbilder kann das Programm
einige Zeit erfordern. Wählen Sie zum Starten der
LCD-Behandlung Ein.
Ihren Monitor bedienen │ 43
Firmware Zeigt die Version der Firmware über das Display.
Servicemarkierung Zeigt die Servicemarkierung-Nummer des
Displays. Die Servicemarkierung ist ein eindeutiger
alphanumerischer Identifikator, mit dem Dell die
Produktspezifikationen identifizieren und auf
Garantieinformationen zugreifen kann.
HINWEIS: Die Serviermarkierung ist
auch auf ein Etikett an der Rückseite der
Abdeckung gedruckt.
Sonstige zurücks. Setzt alle Einstellungen im Weiteres-Menü auf die
werkseitig voreingestellten Werte zurück.
Zurücksetzen Setzt alle voreingestellten Werte auf die
werkseitigen Standardeinstellungen zurück. Es gibt
auch Einstellungen für Tests nach ENERGY STAR®.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
Info Anzeigen
DDC/CI Auf
LCD-Konditionierung
Firmware
Servicemarkierung
Sonstige zurücks.
Zurücksetzen
ENERGY STAR
Aus
12C104
G469XX2
®
HINWEIS: Ihr Monitor verfügt über eine eingebaute Funktion, die die
Helligkeit automatisch an die Alterung der LEDs anpasst.
44 │ Ihren Monitor bedienen
Menü- und Ein-/Austaste sperren
Kontrolliert den Benutzerzugriff auf Einstellungen.
Die Standardeinstellung von Menü- und Ein-/Austaste sperren ist Deaktiviert.
3
2
1
4
5
So rufen Sie das Sperrmenü auf: Halten Sie die Verlassen-Taste (Taste 4) zur Anzeige
des Sperrmenüs 4 Sekunden gedrückt (wenn Menü- und Ein-/Austaste gesperrt sind).
Ein Sperrmenü erscheint und wird unten rechts am Bildschirm angezeigt.
Dell 27 Monitor
Option wählen:
+
So rufen Sie das Freigabemenü auf: Halten Sie die Verlassen-Taste (Taste 4) zur Anzeige
des Sperrmenüs 4 Sekunden gedrückt (wenn Menü- und Ein-/Austaste freigegeben
sind). Ein Freigabemenü erscheint und wird unten rechts am Bildschirm angezeigt.
Dell 27 Monitor
Option wählen:
Ihren Monitor bedienen │ 45
Die Sperrung hat drei Ebenen.
Menü Beschreibung
1 Menü Tasten Wenn „Menü Tasten“ ausgewählte ist, können keine
Einstellungen vom Benutzer vorgenommen werden.
Alle Tasten sind gesperrt, mit Ausnahme der Ein-/
Austaste.
2 Ein-/Austaste Wenn „Ein-/Austaste“ ausgewählt ist, können Sie das
Display nicht über die Ein-/Austaste abschalten.
3 Menü + Ein/Aus
Tasten
Wenn „Menü + Ein/Aus Tasten“ ausgewählt ist,
sind keine Nutzeranpassungen erlaubt und die Ein-/
Austaste wird gesperrt.
+
4 Integrierte Diagnose Siehe Integrierte Diagnose für weitere Informationen.
HINWEIS: So rufen Sie das Sperr- oder Freigabemenü Freigabe auf –
Halten Sie die Beenden-Taste (Taste 4) 4 Sekunden lang gedrückt.
Das Symbol erscheint unter folgenden Bedingungen in der Mitte des
Bildschirms, was bedeutet, dass Menü- und Ein-/Austasten gesperrt sind.
1. Drücken Sie im Zustand „Menü Tasten“ die Aufwärtstaste (Taste 1),
Abwärtstaste (Taste 2), Menütaste (Taste 3) oder Beenden-Taste (Taste 4).
2. Drücken Sie im Sperrzustand von „Ein-/Austaste“ die Ein-/Austaste (Taste 5).
3. Drücken Sie im Sperrzustand „Menü + Ein/Aus Tasten“ eine beliebige Taste
des Monitors.
Halten Sie bei gesperrten Menü- und Ein-/Austasten zum Aufrufen des
Freigabemenüs 4 Sekunden lang die Beenden-Taste (Taste 4) gedrückt.
Wählen Sie dann das Freigabesymbol zur Freigabe der Menü- und Ein-/
Austasten.
46 │ Ihren Monitor bedienen
OSD-Warnmeldungen
Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint
folgende Meldung:
Dell 27 Monitor
Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt.
Ändern Sie Ihr Eingangstiming auf 2560x1440, 60Hz oder ein anderes
Monitortiming ab, wie es in den Monitorspezikationen aufgelistet ist.
Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen
Signal nicht synchronisieren kann. Siehe Technische Daten des Monitors für die
horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar
sind. Empfohlener Modus ist 2560 x 1440.
Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird:
Dell 27 Monitor
Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über
PC-Anwendungen wird deaktiviert.
Möchten Sie die DDC/CI-Funktion deaktivieren?
Ja
Nein
P2720D
Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung:
Dell
P2418HZ
Dell 27 Monitor
Energiesparen aktivieren.
P2720D
Wenn Sie eine beliebige Taste mit Ausnahme der Ein-/Austaste drücken, erscheinen
folgende Meldungen, je nach ausgewähltem Eingang:
Ihren Monitor bedienen │ 47
Dell
P2418HZ
Dell 27 Monitor
?
Kein HDMI Signal von Ihrem Gerät.
Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus,
um es aufzuwecken.
Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste
und wählen Sie die richtige Eingangsquelle aus.
P2720D
Ist das HDMI- oder DP-Kabel nicht angeschlossen, erscheint ein schwebendes
Dialogfenster, siehe unten. Der Monitor ruft nach 4 Minuten den Energiesparmodus
auf, wenn er in diesem Zustand belassen wird.
Dell
P2418HZ
Dell 27 Monitor
?
Kein HDMI-Kable
Der Bildschirm wird in 4 Minuten in den Energiesparmodus
geschaltet.
www.dell.com/P2720D
P2720D
oder
Dell
P2418HZ
Dell 27 Monitor
?
Kein DP-Kable
Der Bildschirm wird in 4 Minuten in den Energiesparmodus
geschaltet.
www.dell.com/P2720D
P2720D
Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine
Taste gedrückt, blendet sich folgende Meldung ein:
48 │ Ihren Monitor bedienen
Dell
P2418HZ
Dell 27 Monitor
?
Kein HDMI Signal von Ihrem Gerät.
Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus,
um es aufzuwecken.
Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste
und wählen Sie die richtige Eingangsquelle aus.
P2720D
Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD.
Weitere Informationen finden Sie unter Problemlösung.
Ihren Monitor bedienen │ 49
Ihren Monitor einrichten
Maximale Auflösung einstellen
So stellen Sie die maximale Auflösung des Monitors ein:
Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:
Nur bei Windows 8 und Windows 8.1: Wählen Sie die Desktop-Kachel, um zum
1.
klassischen Desktop zu schalten.
Rechtsklicken Sie auf den Desktop und klicken Sie auf Screen Resolution
2.
(Bildschirmauflösung).
Klicken Sie auf die Auswahlliste der Bildschirmauflösung; wählen Sie 2560 x
3.
1440.
Klicken Sie auf OK.
4.
Falls 2560 x 1440 nicht zur Auswahl steht, müssen Sie möglicherweise Ihre
Grafikkartentreiber aktualisieren. Wählen Sie je nach Computer einen der folgenden
Vorgänge:
Wenn Sie einen Desktop-PC oder tragbaren Computer von Dell verwenden:
• Rufen Sie www.dell.com/support auf, geben Sie das Servicemarkierung
Ihres Computers ein und laden Sie den neuesten Treiber für Ihre Grafikkarte
herunter.
Wenn Sie einen Desktop-PC oder tragbaren Computer verwenden, der nicht von
Dell stammt:
• Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den
neuesten Treiber für Ihre Grafikkarte herunter.
• Rufen Sie die Webseite des Grafikkartenherstellers auf und laden Sie den
neuesten Treiber für Ihre Grafikkarte herunter.
Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell mit Internetzugang haben
• Rufen Sie www.dell.com/support auf, geben Sie Ihr Servicemarkierung ein
und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die
5.
Auflösung auf 2560 x 1440 einzustellen.
HINWEIS: Falls Sie die Auflösung nicht auf 2560 x 1440 einstellen
können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese
Auflösung unterstützt.
50 │ Ihren Monitor bedienen
Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben, der/die nicht von Dell stammt
Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:
Nur bei Windows 8 und Windows 8.1: Wählen Sie die Desktop-Kachel, um zum
1.
klassischen Desktop zu schalten.
Rechtsklicken Sie auf den Desktop und klicken Sie auf Personalization
2.
(Personalisieren).
Klicken Sie auf Change Display Settings (Anzeigeeinstellungen ändern).
3.
Klicken Sie auf Advanced Settings (Erweiterte Einstellungen).
4.
Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben
5.
im Fenster (z. B. NVIDIA, ATI, Intel etc.).
Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers
6.
(zum Beispiel www.ATI.com oder www.AMD.com).
Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die
7.
Auflösung auf 2560 x 1440 einzustellen.
Ihren Monitor bedienen │ 51
Neigen, schwenken und vertikal ausziehen
HINWEIS: Diese Werte gelten für den mit Ihrem Monitor gelieferten
Ständer. Beachten Sie zum Aufstellen mit einem anderen Ständer die
Dokumentation zum Ständer.
Neigen, schwenken
Mit dem integrierten Monitorständer können Sie den Monitor auf einen
komfortablen Betrachtungswinkel einstellen (neigen und drehen).
5° 21°
45°
HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor
angebracht.
45°
Vertikal ausziehen
HINWEIS: Der Ständer kann vertikal um bis zu 130 mm ausgezogen
werden.
52 │ Ihren Monitor bedienen
130mm
Monitor drehen
Bevor Sie den Monitor drehen, sollten Sie ihn vertikal vollständig ausziehen (Vertikal
ausziehen) und bis zum maximalen Winkel neigen, damit die Unterkante des
Monitors nicht anstößt.
1
2
90°
90°
90°
90°
HINWEIS: Zur Nutzung der Rotationsfunktion (Quer- versus
Hochformat) mit Ihrem Dell-Computer benötigen Sie einen aktualisierten
Grafikkartentreiber, der nicht mit diesem Monitor geliefert wird. Bitte
laden Sie sich diesen Grafiktreiber unter www.dell.com/support herunter
(im Download-Bereich für Videotreiber, aktuelle Treiberaktualisierungen).
Ihren Monitor bedienen │ 53
HINWEIS: Im Hochformat kann sich die Leistung bei grafikintensiven
Applikationen (3D-Spielen etc.) verschlechtern.
Einstellungen Ihres Systems für Anzeigendrehung anpassen
Wenn der Monitor gedreht wird, müssen Sie die Einstellungen Ihres Systems für
Anzeigendrehung wie unten beschrieben anpassen.
HINWEIS: Wenn Sie den Monitor an einem Computer verwenden,
der nicht von Dell stammt, müssen Sie sich auf der Website Ihres
Grafiktreibers oder Ihres Computerherstellers informieren, wie der
Inhalt Ihrer Anzeige gedreht wird.
Einstellungen für Anzeigendrehung anpassen:
1. Rechtsklicken Sie auf den Desktop und klicken Sie auf Properties
(Eigenschaften).
2. Wählen Sie das Settings (Einstellungen)-Register und klicken Sie auf
Advanced (Erweitert).
3. Wenn Sie eine ATI-Grafikkarte verwenden, öffnen Sie das Register Rotation
(Drehung) und stellen dort die gewünschte Drehung ein.
4. Bei einer nVidia-Grafikkarte öffnen Sie das Register nVidia, wählen in der
Spalte links die Option NVRotate und stellen dann die gewünschte Drehung
ein.
5. Bei einer Intel®-Grafikkarte: Wählen Sie das Register Intel-Grafik, klicken
Sie dann auf Graphic Properties (Grafikeigenschaften), öffnen Sie das
Register Rotation (Drehung) und stellen Sie dort die gewünschte Drehung
ein.
HINWEIS: Wenn keine Drehungsoptionen angezeigt werden oder wenn
die Drehungsfunktion nicht ordnungsgemäß funktioniert, gehen Sie zu
www.dell.com/support und laden sich dort den neusten Treiber für Ihre
Grafikkarte herunter.
54 │ Problemlösung
Problemlösung
WARNUNG: Befolgen Sie die Sicherheitshinweise, bevor Sie eines der
Verfahren in diesem Abschnitt beginnen.
Selbsttest
Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr
Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden,
aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden
Schritte den Monitorselbsttest durch:
Schalten Sie den Computer und auch den Monitor aus.
1.
Trennen Sie alle Videokabel vom Monitor. Auf diese Weise muss der Computer
2.
nicht einbezogen werden.
Schalten Sie den Monitor ein.
3.
Wenn der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt, und eine
der folgenden Meldungen erscheint. Während des Selbsttestmodus leuchtet die
Betriebs-LED durchgehend weiß.
Dell
P2418HZ
Dell 27 Monitor
?
Kein HDMI-Kable
Der Bildschirm wird in 4 Minuten in den Energiesparmodus
geschaltet.
www.dell.com/P2720D
P2720D
oder
Dell
P2418HZ
Dell 27 Monitor
?
Kein DP-Kable
Der Bildschirm wird in 4 Minuten in den Energiesparmodus
geschaltet.
www.dell.com/P2720D
P2720D
HINWEIS: Dieses Fenster erscheint auch während des normalen
Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist.
Problemlösung │ 55
Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel erneut an;
4.
schalten Sie dann Ihren Computer und den Monitor ein.
Falls Ihr Monitor dunkel bleibt, nachdem Sie die Kabel wieder angeschlossen haben,
prüfen Sie Ihren Grafikcontroller und Ihren Computer.
Integrierte Diagnose
Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung
hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem
Computer und der Grafikkarte liegt.
HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn
das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus
befindet.
3
2
1
4
5
So führen Sie die integrierte Diagnose durch:
1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der
Bildschirmoberfläche).
2. Ziehen Sie das/die Videokabel von der Rückseite des Computers oder
Monitors ab. Der Monitor ruft den Selbsttestmodus auf.
3. Halten Sie zum Aufrufen der OSD-Sperrung/-Freigabe 4 Sekunden lang die
Beenden-Taste (Taste 4) gedrückt.
56 │ Problemlösung
Dell 27 Monitor
Option wählen:
+
Dell 27 Monitor
Option wählen:
4. Wählen Sie zum Aktivieren der integrierten Diagnose das Symbol .
5. Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen.
6. Drücken Sie erneut die Aufwärtstaste (Taste 1) an der rückseitigen Abdeckung.
Der Bildschirm wird grau.
7. Untersuchen Sie den Bildschirm auf Abweichungen.
8. Wiederholen Sie die Schritte 6 und 7 und prüfen das Display bei rotem,
grünem, blauem, schwarzem, weißem Bildschirm und Textanzeige.
Der Test ist abgeschlossen, sobald der Textbildschirm erscheint. Drücken Sie zum
Beenden erneut die Aufwärtstaste (Taste 1).
Wenn Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmstörung
erkennen können, funktioniert der Monitor normal. Prüfen Sie die Grafikkarte und
den Computer.
Problemlösung │ 57
Allgemeine Probleme
Die folgende Tabelle enthält allgemeine Informationen zu üblichen
Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge:
Allgemeine Symptome Korrekturvorschläge
Kein Video/Betriebs-LED aus ∞Stellen Sie sicher, dass das Videokabel richtig und fest mit
dem Monitor und dem Computer verbunden ist.
Vergewissern Sie sich, dass die Steckdose richtig
∞
funktioniert, indem Sie ein anderes elektrisches Gerät
anschließen.
Achten Sie darauf, die Ein-/Austaste hinunterzudrücken.
∞
Stellen Sie sicher, dass über das Menü Eingabe-Quelle die
∞
richtige Eingangsquelle ausgewählt ist.
Kein Video/Betriebs-LED ein ∞Erhöhen Sie Helligkeit und Kontrast über das
Bildschirmmenü.
Führen Sie die Selbsttestfunktion des Monitors aus.
∞
Prüfen Sie, ob Kontaktstifte am Videokabelanschluss
∞
verbogen oder abgebrochen sind.
Führen Sie die integrierte Diagnose aus.
∞
Stellen Sie sicher, dass über das Menü Eingabe-Quelle die
∞
richtige Eingangsquelle ausgewählt ist.
Schlechter Fokus
Wackliges/zittriges Video
Fehlende Pixel
Verwenden Sie keine Videoverlängerungskabel.
∞
Setzen Sie den Monitor auf die Werkseinstellungen
∞
zurück (Zurücksetzen).
Ändern Sie die Videoauflösung entsprechend dem
∞
Seitenverhältnis.
Setzen Sie den Monitor auf die Werkseinstellungen
∞
zurück (Zurücksetzen).
Prüfen Sie die Umgebungsfaktoren.
∞
Stellen Sie den Monitor um und testen Sie ihn in einem
∞
anderen Zimmer.
Schalten Sie das Gerät aus und wieder ein.
∞
Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt,
∞
der in der LCD-Technologie auftreten kann.
Weitere Informationen über die Qualitätsrichtlinie für den
∞
Dell-Monitor und die Pixel finden Sie auf der Dell SupportSite unter: www.dell.com/support/monitors.
58 │ Problemlösung
Dauerhaft leuchtende Pixel
Helligkeitsprobleme
Geometrische Verzerrung
Horizontale/vertikale Linien
Synchronisierungsprobleme
Sicherheitsprobleme
Periodisch auftretende
Probleme
Schalten Sie das Gerät aus und wieder ein.
∞
Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt,
∞
der in der LCD-Technologie auftreten kann.
Weitere Informationen über die Qualitätsrichtlinie für den
∞
Dell-Monitor und die Pixel finden Sie auf der Dell SupportSite unter: www.dell.com/support/monitors.
Setzen Sie den Monitor auf die Werkseinstellungen
∞
zurück (Zurücksetzen).
Passen Sie Helligkeits- und Kontrastregler im OSD-Menü
∞
an.
Setzen Sie den Monitor auf die Werkseinstellungen
∞
zurück (Zurücksetzen).
Passen Sie horizontalen und vertikalen Steuerungen im
∞
OSD-Menü an.
Setzen Sie den Monitor auf die Werkseinstellungen
∞
zurück (Zurücksetzen).
Führen Sie den Selbsttest des Monitors aus und prüfen
∞
Sie, ob diese Linien auch im Selbsttestmodus auftreten.
Prüfen Sie, ob Kontaktstifte am Videokabelanschluss
∞
verbogen oder abgebrochen sind.
Führen Sie die integrierte Diagnose aus.
∞
Setzen Sie den Monitor auf die Werkseinstellungen
∞
zurück (Zurücksetzen).
Führen Sie den Selbsttest des Monitors aus und prüfen
∞
Sie, ob das Bild auch im Selbsttestmodus ungeordnet ist.
Prüfen Sie, ob Kontaktstifte am Videokabelanschluss
∞
verbogen oder abgebrochen sind.
Starten Sie den Computer im abgesicherten Modus neu.
∞
Nehmen Sie keine Schritte zur Problemlösung vor.
∞
Wenden Sie sich umgehend an Dell.
∞
Stellen Sie sicher, dass das Videokabel richtig und fest mit
∞
dem Monitor und dem Computer verbunden ist.
Setzen Sie den Monitor auf die Werkseinstellungen
∞
zurück (Zurücksetzen).
Führen Sie den Selbsttest des Monitors aus und
∞
prüfen Sie, ob das intermittierende Problem auch im
Selbsttestmodus auftritt.
Problemlösung │ 59
Fehlende Farbe
Falsche Farbe
Ein auf dem Monitor längere
Zeit verbliebenes, statisches
Bild hat sich eingebrannt
Video-Ghosting oder
Überschwingung
Führen Sie die Selbsttestfunktion des Monitors aus.
∞
Stellen Sie sicher, dass das Videokabel richtig und fest mit
∞
dem Monitor und dem Computer verbunden ist.
Prüfen Sie, ob Kontaktstifte am Videokabelanschluss
∞
verbogen oder abgebrochen sind.
Ändern Sie den Color Setting Mode
∞
(Farbeinstellungsmodus) im OSD Color Settings
(Farbeinstellungen), je nach Anwendung, auf Grafik
oder Video.
Versuchen Sie verschiedene Voreingestellte Modi im
∞
OSD Farbe-Einstellungen. Passen Sie den R-/G-/B-Wert
in Benutzerfarbe im OSD Farbe-Einstellungen an.
Ändern Sie das Eingangsfarbformat im OSD Farbe-
∞
Einstellungen in RGB oder YPbPr.
Führen Sie die integrierte Diagnose aus.
∞
Aktivieren Sie die Energieverwaltungsfunktion, damit sich
∞
der Monitor bei Nichtbenutzung stets ausschaltet (weitere
Informationen siehe Energieverwaltungsmodi).
Oder verwenden Sie einen sich dynamisch ändernden
∞
Bildschirmschoner.
Ändern Sie Reaktionszeit im Display-OSD je nach
∞
Einsatzbereich in Schnell oder Normal.
60 │ Problemlösung
Produktspezifische Probleme
Spezifische
Symptome
Bild ist zu klein
Der Monitor kann
nicht mit den Tasten
an der Unterseite
des Bedienfeldes
eingestellt werden
Kein
Eingangssignal bei
Tastenbetätigung
Das Bild füllt nicht
den gesamten
Bildschirm aus
Korrekturvorschläge
Prüfen Sie die Längen-/Seitenverhältnis-Einstellung im
∞
OSD Display.
Setzen Sie den Monitor auf die Werkseinstellungen zurück
∞
(Zurücksetzen).
Schalten Sie den Monitor aus, ziehen Sie den Netzstecker
∞
ab, schließen Sie ihn wieder an und schalten Sie den
Monitor wieder ein.
Überprüfen Sie, ob das OSD-Menü gesperrt ist. Falls
∞
ja, halten Sie die Menütaste zur Freigabe 4 Sekunden
gedrückt.
Prüfen Sie die Signalquelle. Stellen Sie sicher, dass sich der
∞
Computer nicht im Bereitschafts- oder Energiesparmodus
befindet, indem Sie die Maus bewegen oder eine Taste der
Tastatur drücken.
Prüfen Sie, ob das Videokabel richtig angeschlossen ist.
∞
Trennen Sie das Videokabel bei Bedarf und schließen Sie es
wieder an.
Setzen Sie den Computer oder den Videoplayer zurück.
∞
Aufgrund verschiedener Videoformate (Seitenverhältnisse)
∞
von DVDs, erscheint die Anzeige am Monitor
möglicherweise nicht als Vollbild.
Führen Sie die integrierte Diagnose aus.
∞
Problemlösung │ 61
Anhang
Sicherheitshinweise
WARNUNG: Die Verwendung von Reglern, Einstellungen und
Verfahren, die nicht in dieser Dokumentation angegeben sind, kann zu
Stromschlägen, elektrischen und/oder mechanischen Gefahren führen.
Informationen zu Sicherheitshinweisen finden Sie in den Sicherheits-, Umweltund Richtlinieninformationen (SERI).
FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien
FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite
für Richtlinienkonformität unter www.dell.com/regulatory_compliance.
Für optimale Leistung und eine lange Lebensdauer Ihres Monitors bitte diese
Sicherheitshinweise befolgen:
Die Steckdose sollte sich in der Nähe der Anlage befinden und leicht erreichbar
1.
sein.
Das Gerät kann horizontal an einer Wand oder Decke installiert werden.
2.
Der Monitor ist mit einem geerdeten Stecker mit drei Kontaktstiften
3.
ausgestattet, wobei der dritte Kontaktstift der Erdung dient.
Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
4.
Lesen Sie diese Anweisungen aufmerksam. Bewahren Sie dieses Dokument
5.
zum künftigen Nachschlagen auf. Befolgen Sie alle Warnungen und
Anweisungen am Produkt.
Übermäßiger Schalldruck von Ohr- oder Kopfhörern kann Gehörverlust
6.
verursachen. Eine Anpassung des Equalizers auf das Maximum erhöht die
Ausgangsspannung von Ohr- und Kopfhörern und damit den Schalldruckpegel.
62 │ Anhang
Dell kontaktieren
Kunden in den Vereinigten Staaten erreichen uns unter der Telefonnummer
800-WWW-DELL (800-999-3355).
HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie
die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein,
Beleg oder im Dell-Produktkatalog.
Dell bietet online und über das Telefon verschiedene Support- und
Kundendienstoptionen an. Die Verfügbarkeit kann je nach Land und Produkt
variieren, einige Dienste sind in Ihrer Region möglicherweise nicht verfügbar.
So beziehen Sie online den Monitor-Support-Inhalt:
Besuchen Sie www.dell.com/support/monitors.
1.
So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum
Kundendienst:
Besuchen Sie www.dell.com/support.
1.
Wählen Sie Ihr Land bzw. Ihre Region aus dem Auswahlmenü Choose A
2.
Country/Region (Land/Region wählen) im unteren Bereich der Seite.
Klicken Sie im linken Bereich der Seite auf Contact Us (Kontakt).
3.
Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder
4.
Support-Link.
Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist.
5.
Anhang │ 63
Loading...
