Dell B5460dn 레이저 프린터

사용 설명서

2014 년 2 월 www.dell.com | dell.com/support/printers

상표 이 문서의 정보는 통지 없이 변경될 수 있습니다.

Dell Inc.의 서면 승인 없이 이 자료를 어떠한 형태로든 복사하는 행위는 엄격히 금지되어 있습니다. 이 텍스트에서 사용된 Dell, DELL 로고, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp 및 Dell OpenManage 는 Dell

Inc.의 상표입니다. Intel, Pentium 및 Celeron 은 Intel Corporation 의 등록 상표입니다. Microsoft 및 및 AirPrint 로고는 Apple, Inc 의 상표입니다.

이 문서 내에서 사용되는 기타 상표 및 상호는 제품의 표시 및 이름의 권리를 소유하는 회사를 지칭할 수 있습니다. Dell Inc.는 자사 소유 이외의 상표 및 상호에 대 한 어떠한 소유권도 배제합니다.

Windows 는 Microsoft Corporation 의 등록 상표입니다. AirPrint

목차 2

안전 정보................................................................................................5

프린터에 대해 알아보기..........................................................................7

프린터에 대한 정보 찾기............................................................................................................7

프린터 위치 선택........................................................................................................................8

프린터 구성................................................................................................................................9

프린터 제어판 사용...................................................................................................................11

절전 단추 및 표시등의 색상 이해..............................................................................................11

추가 프린터 설치..................................................................................13

내부 옵션 설치..........................................................................................................................13

하드웨어 옵션 설치...................................................................................................................29

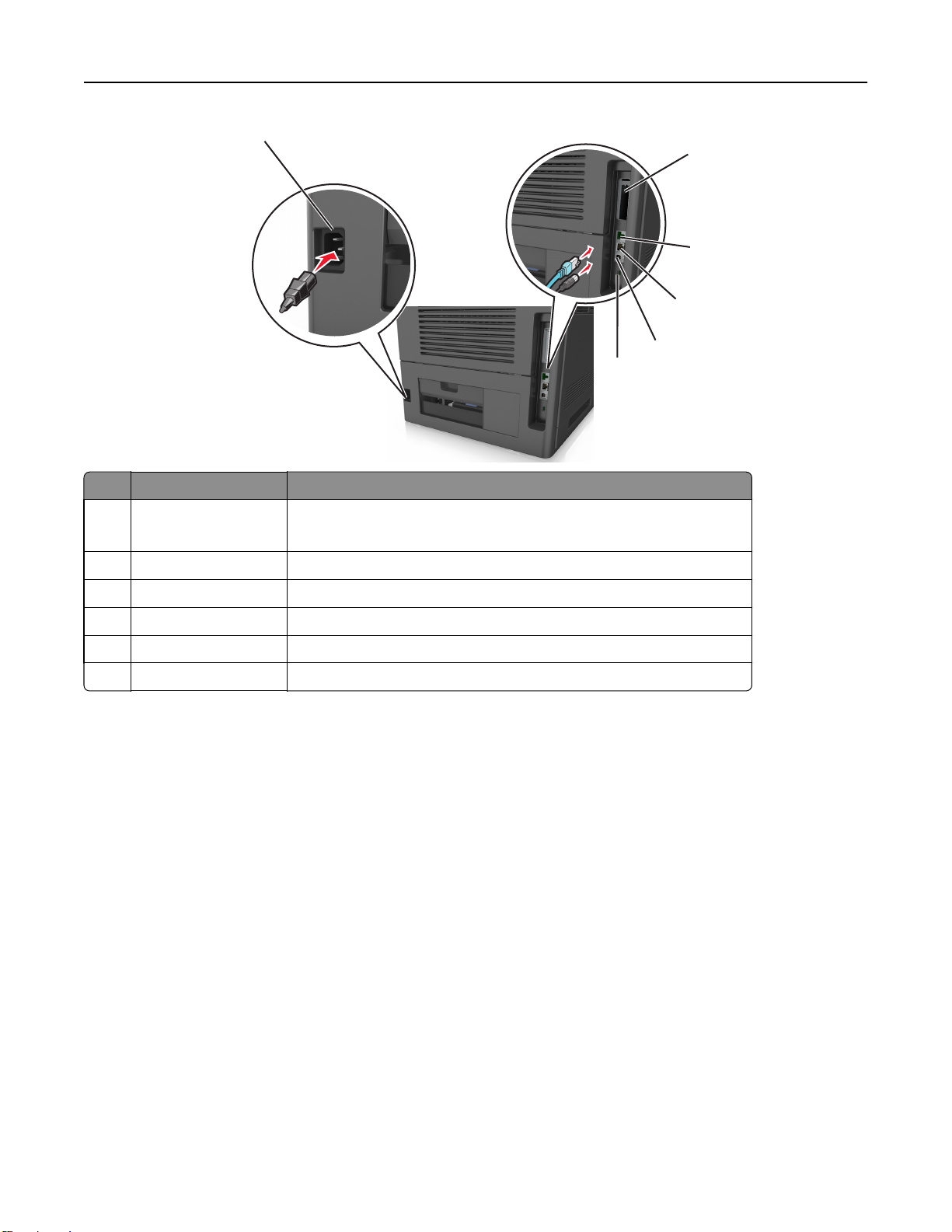

케이블 연결..............................................................................................................................31

프린터 소프트웨어 설치...........................................................................................................33

네트워킹...................................................................................................................................34

프린터 설치 확인......................................................................................................................38

용지 및 특수 용지 넣기.........................................................................39

용지 크기 및 종류 설정.............................................................................................................39

Universal 용지 설정 구성..........................................................................................................39

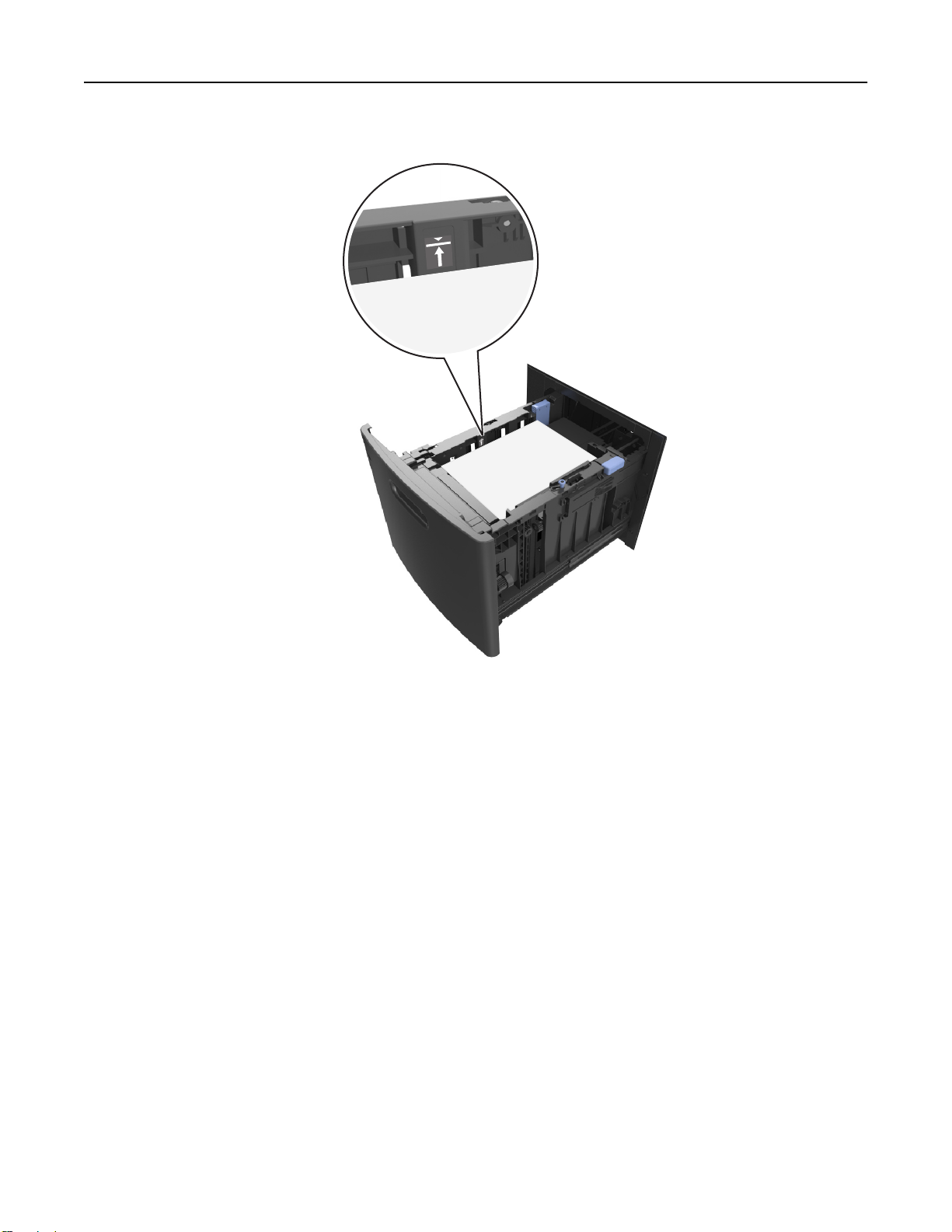

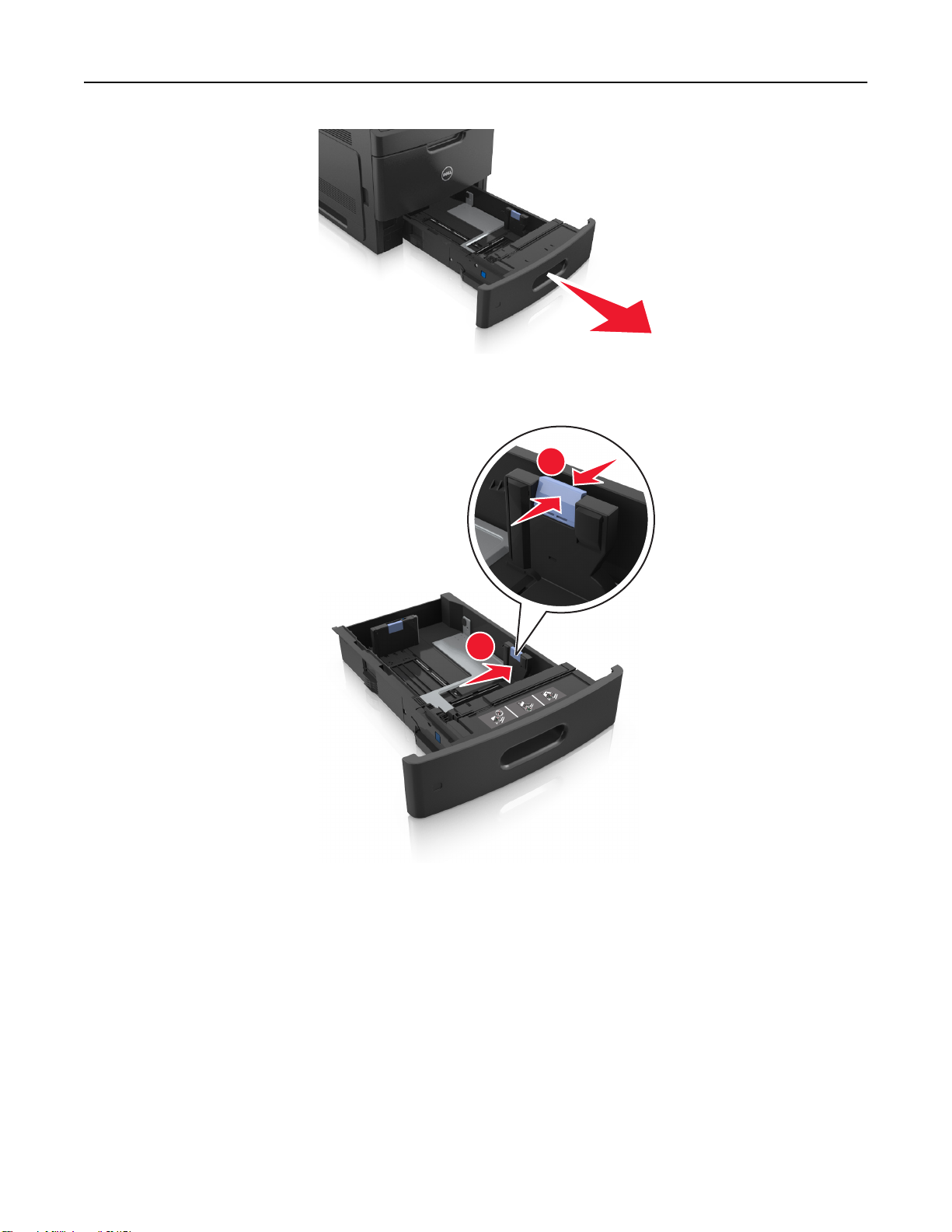

550 장 용지함에 용지 넣기.......................................................................................................39

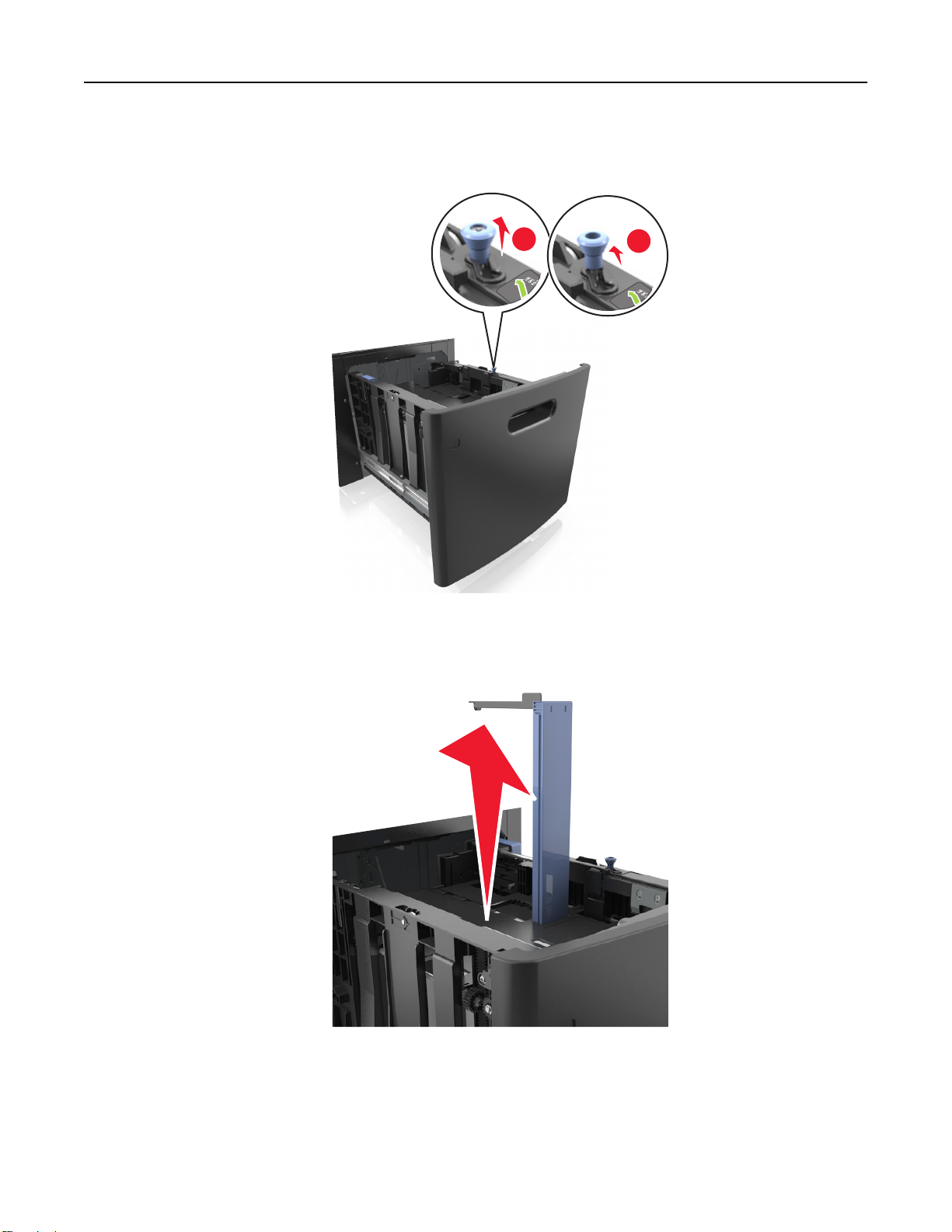

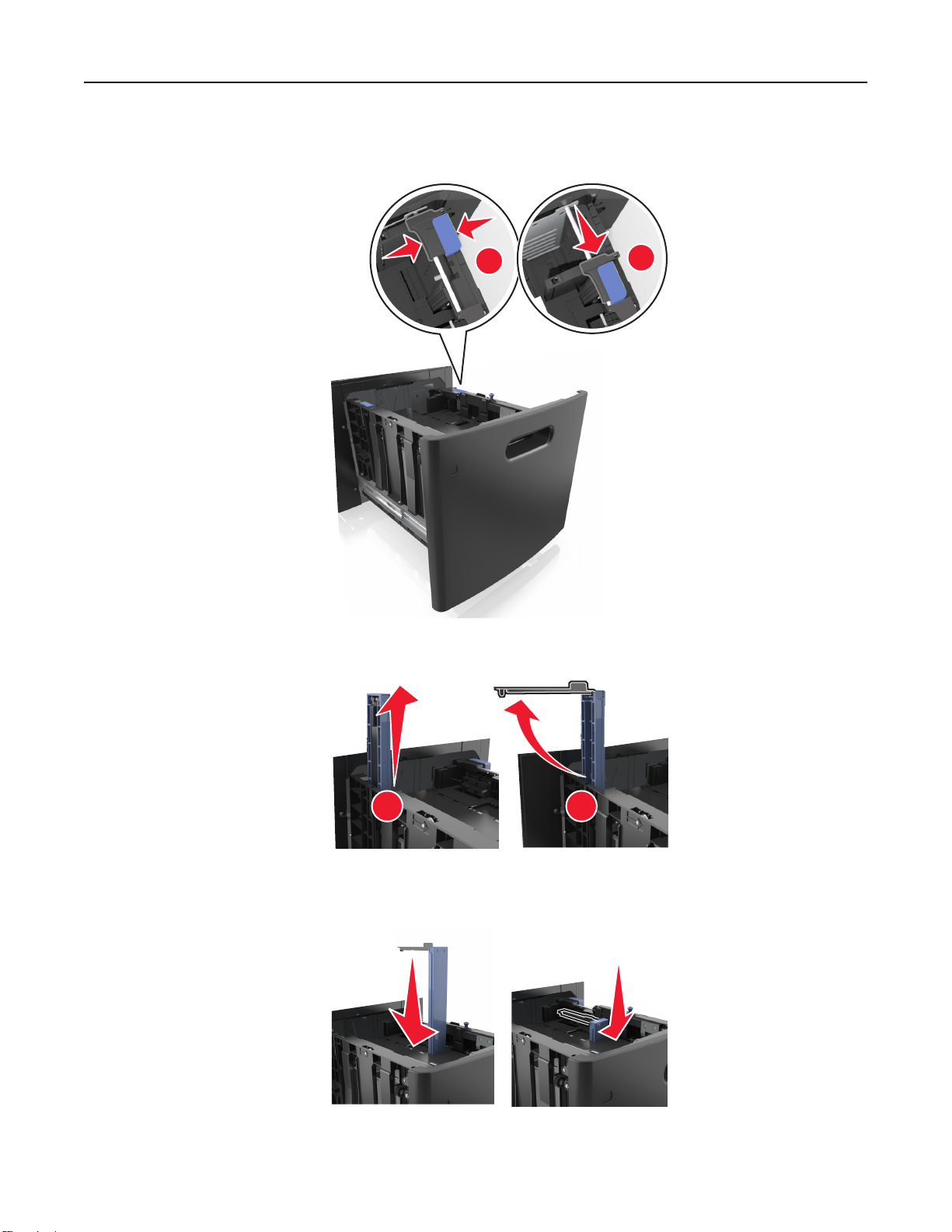

2000 장 용지함에 용지 넣기.....................................................................................................45

다용도 공급 장치에 용지 넣기..................................................................................................51

용지함 연결 및 분리..................................................................................................................55

용지 및 특수 용지 설명서......................................................................57

특수 용지 사용..........................................................................................................................57

용지 지침..................................................................................................................................58

지원되는 용지 크기, 종류 및 무게.............................................................................................61

인쇄......................................................................................................66

문서인쇄...................................................................................................................................66

플래시 드라이브에서 인쇄........................................................................................................67

모바일 장치에서 인쇄...............................................................................................................69

기밀 작업 및 기타 보류 작업 인쇄.............................................................................................70

목차 3

정보 페이지 인쇄......................................................................................................................71

인쇄 작업 취소..........................................................................................................................72

프린터 메뉴 이해..................................................................................73

메뉴 목록..................................................................................................................................73

용지 메뉴..................................................................................................................................74

보고서 메뉴..............................................................................................................................84

네트워크/포트 메뉴...................................................................................................................84

보안 메뉴..................................................................................................................................96

설정 메뉴..................................................................................................................................99

도움말 메뉴............................................................................................................................117

비용 절약과 환경 보호........................................................................119

용지와 토너 절약....................................................................................................................119

에너지 절약............................................................................................................................120

재활용.....................................................................................................................................122

프린터 보안.........................................................................................123

보안 잠금 장치 사용................................................................................................................123

휘발성 메모리 설명.................................................................................................................123

휘발성 메모리 지우기.............................................................................................................124

비휘발성 메모리 지우기.........................................................................................................124

프린터 하드 디스크 메모리 지우기.........................................................................................125

프린터 하드 디스크 암호화 구성.............................................................................................125

프린터 보안 정보 찾기............................................................................................................126

프린터 유지관리.................................................................................127

남아 있는 예상 페이지 수.......................................................................................................127

프린터 청소............................................................................................................................127

프린터 부품 및 소모품 상태 확인............................................................................................128

소모품 주문............................................................................................................................129

소모품 보관............................................................................................................................129

소모품 교체............................................................................................................................130

프린터 이동............................................................................................................................135

프린터 관리.........................................................................................138

프린터 메시지 관리.................................................................................................................138

상태 모니터 센터 액세스........................................................................................................138

목차 4

가상 디스플레이 확인.............................................................................................................138

기밀자료 인쇄 설정 수정........................................................................................................139

다른 프린터에 프린터 설정 복사.............................................................................................139

공장 출하시 기본 설정 복원....................................................................................................139

용지 걸림 해결....................................................................................141

용지 걸림 예방........................................................................................................................141

용지 걸림 메시지 및 위치 이해...............................................................................................143

[x]‑용지 걸림, 전면 덮개를 들어올려 카트리지 분리. [200–201].............................................145

[x]‑용지 걸림, 상단 후면 덮개 열기 [202]................................................................................147

[x]‑용지 걸림, 표준 출력함의 걸림 제거 [203].........................................................................148

[x]‑용지 걸림, 상단 및 하단 후면 덮개 열기. [231–234]...........................................................148

[x]‑용지 걸림, 트레이 1 을 분리하여 양면 장치 청소

[x]‑용지 걸림, 트레이 [x] 열기. [24x].......................................................................................152

[x]‑용지 걸림, 수동 공급 장치 분리. [250]...............................................................................152

[x]‑용지 걸림, 용지를 제거하고 편지함 후면 덮개 열기. 출력함에 용지가 남아 있

음. [41y.xx]..........................................................................................................................154

[x]‑용지 걸림, 용지를 제거하고 확장장치 후면 덮개 열기. 출력함에 용지가 남아 있

음. [43y.xx]..........................................................................................................................156

[x]‑용지 걸림, 용지를 제거하고 마무리 장치 후면 덮개

음. [451]..............................................................................................................................157

[x]‑용지 걸림, 용지를 제거하고 스태플러 덮개 열기. 출력함에 용지 남아 있음. [455–457]....158

. [235–239].............................................151

열기. 출력함에 용지 남아 있

문제 해결............................................................................................161

프린터 메시지 이해.................................................................................................................161

인쇄 문제 해결........................................................................................................................177

인쇄 문제 해결........................................................................................................................185

Embedded Web Server(EWS)가 열리지 않음........................................................................209

기술 지원 문의........................................................................................................................211

부록....................................................................................................212

색인....................................................................................................214

안전 정보 5

안전 정보

제품 가까이에 있고 쉽게 접근 가능한 올바르게 접지된 전기 콘센트에 전원 코드를 연결하십시오. 물기가 있거나 습기 찬 장소에서 제품을 사용하거나 보관하지 마십시오.

주의—부상 위험: 이 제품은 레이저를 사용합니다. 본 문서에 명시되지 않은 절차를 제어, 조정 또는 수 행할 경우 유해한 방사선에 노출될 수 있습니다.

이 제품은 인쇄 매체를 가열하는 인쇄 프로세스를 사용하므로 가열로 인해 용지에서 가스가 방출될 수 있습니 다. 유해 가스의 방출을 예방하기 위해 운영 지침 중에서 인쇄 매체 선택에 대한 내용을 다루는 야 합니다.

주의—부상 위험: 이 제품에 들어 있는 리튬 배터리는 교체할 수 없습니다. 리튬 배터리를 잘못 교체하 면 폭발할 위험이 있습니다. 리튬 배터리를 재충전하거나, 분해하거나, 태우지 마십시오. 제조업체의 지 침과 지역 규정에 따라 다 쓴 리튬 배터리를 폐기하십시오.

주의—표면 고열: 프린터 내부가 뜨거울 수 있습니다. 뜨거운 부품 때문에 다치지 않도록 표면이 식도록 두었다가 나중에 만지십시오.

주의—부상 위험: 장비가 안정적으로 작동하도록 하려면 각 용지함을 개별적으로 넣으십시오. 필요하지 않으면 모든 서랍식 용지함 또는 용지함을 닫아 두십시오.

섹션을 이해해

주의—부상 위험: 프린터 무게는 18kg(40lb)이상이므로 안전하게 들려면 2 명 이상의 숙련된 인원이 있 어야 합니다.

주의—부상 위험: 개인 상해 또는 프린터 손상을 예방하려면 프린터를 옮기기 전에 아래 지침을 따르십 시오.

• 프린터의 전원을 끄고 전기 콘센트에서 전원 코드를 뽑습니다.

• 프린터에서 모든 코드 및 케이블을 분리합니다.

• 옵션 마무리 장치가 2 개 이상 설치된 경우, 마무리 장치를 개별적으로 프린터에서 제거합니다.

참고:

– 가장 높은 위치의 마무리 장치부터 먼저 제거합니다. – 마무리 장치를 제거하려면, 마무리 장치의 양 옆을 잡고 고정 장치를 올려 잠금을 해제합니다.

• 프린터에 캐스터 베이스가 없지만 옵션 트레이로 구성된 경우 트레이를 제거합니다..

찰칵

참고:

하는 소리가 날 때까지 옵션 트레이 오른쪽의 걸쇠를 트레이 앞쪽으로 밉니다.

• 프린터를 들어올릴 때는 양 측면의 손잡이를 사용하십시오.

• 프린터를 내려 놓을 때 손가락이 프린터의 바닥에 끼지 않도록 주의하십시오.

• 프린터 주변이 정리되었는지 확인하십시오.

• 이 제품과 함께 제공된 전원 코드나 제조업체가 승인한 교체품만을 사용하십시오.

주의—감전 위험: 프린터를 설정한 후 컨트롤러 보드에 액세스하거나 옵션 하드웨어 또는 메모리 장치 를 설치하려면, 프린터를 끄고 전기 콘센트에서 전원 코드를 뽑은 후 작업을 수행하십시오. 프린터에 다 른 장치가 연결되어 있는 경우 연결된 장치도 끄고 프린터에 연결된 케이블을 분리하십시오.

주의—감전 위험: 프린터 외부를 청소할 때는 감전을 방지하기 위해 먼저 전기 콘센트에서 전원 코드를 뽑고 프린터에 연결된 모든 케이블을 분리한 후 진행하십시오.

이 제품과 함께 제공된 전원 코드나 제조업체가 승인한 교체품만을 사용하십시오.

주의—감전 위험: 모든 외부 연결(예: 이더넷 및 전화 시스템 연결)이 표시된 플러그인 포트에 제대로 설 치되어 있는지 확인하십시오.

안전 정보 6

이 제품은 엄격한 국제 안전 표준을 만족하기 위해 지정된 구성품을 사용하여 설계, 테스트 및 승인되었습니 다. 일부 부품의 안전 기능은 명확하지 않을 수 있습니다. 해당 제조업체는 다른 교체 부품의 사용에 대해 책임 을 지지 않습니다.

주의—부상 위험: 전원 코드를 절단하거나, 꼬거나, 구부리거나, 밟거나, 위에 무거운 물건을 올리지 마 십시오. 전원 코드가 벗겨지거나 과부하가 걸리지 않도록 주의하십시오. 전원 코드가 가구나 벽 등의 물 건 틈에 끼지 않도록 하십시오. 이러한 경우에는 화재나 감전이 발생할 수 있습니다. 전원 코드를 주기적 으로 점검하여 문제 발생 여부를 확인하십시오. 검사할 때는 먼저 전기 시오.

사용 설명서에 없는 문제는 서비스 담당자에게 서비스나 수리를 문의하십시오.

주의—감전 위험: 천둥 번개가 칠 때에는 이 제품을 설치하지 마시고 전원 코드나 팩스 기능 사용 또는 USB 케이블 연결 등의 전기 기능 또는 케이블 연결을 하지 마십시오.

주의—넘어질 위험 있음: 바닥 상치형 구성의 경우 안정성을 위해 별도의 수납 가구가 있어야 합니다. 고 용량 트레이 하나를 사용하거나 옵션을 둘 이상 사용하는 경우에는 프린터장 아니면 프린터 선반을 사용 해야 합니다. 유사한 구성의 프린터를 구입한 경우 별도의 수납 가구가 필요할 수 있습니다. 자세한 내용 은 프린터 구입처에 문의하십시오.

본 지침을 안전하게 보관하십시오.

콘센트에서 전원 코드를 뽑으십

프린터에 대해 알아보기 7

프린터에 대해 알아보기

프린터에 대한 정보 찾기

어떤 정보를 찾으세요? 찾을 위치

초기 설정 지침:

설치 설명서-설치 설명서는 프린터와 함께 제공됩니다.

• 프린터 연결

• 프린터 소프트웨어 설치

프린터 사용을 위한 추가 설치 및 지침:

• 용지 또는 특수 용지 선택 및 보관

• 용지 넣기

• 프린터 구성 설정

사용 설명서

을 수 있습니다. 자세한 내용은 본사 웹사이트

시오.

및

빠른 참조 설명서—소프트웨어 및 설명서

• 문서와 사진 보기 및 인쇄

• 프린터 소프트웨어 설치 및 사용

• 네트워크에서 프린터 구성

• 프린터 관리 및 유지보수

• 문제 해결

지침:

• 이더넷 네트워크에 프린터 연결

네트워크 설명서—소프트웨어 및 설명서

설명서 >사용자 설명서 및 기타 문서 >네트워크 설명서

• 프린터 연결 문제 해결

프린터 소프트웨어 사용 도움말 Windows 또는 Mac 도움말

램을 열고 도움말을 누릅니다.

컨텍스트별 정보를 보려면

참고:

CD 에 포함되어 있

www.dell.com/support/manuals 를 참조하십

CD 를 열고 다음 위치로 이동합니다.

—프린터

소프트웨어 프로그램 또는 응용 프로그

을 누릅니다.

최신 추가 정보, 업데이트 및 기술 지원:

• 설명서

• 드라이버 다운로드

• 제품 업그레이드

• 서비스 전화 및 수리 정보

• 주문 상태

• 실시간 채팅 지원

• 이메일 지원

• 음성 지원

• 소프트웨어 및 드라이버—해당 프린

터용 인증된 드라이버 및 Dell 프린터 소프트웨어용 설치 프로그램

• Readme 파일

또는 숙련된 사용자나 기술자를 위한 고급 기술 참고 자료

—최근의

기술적 변경

• 이 도움말은 프린터 소프트웨어와 함께 자동으로 설치됩니다.

• 프린터 소프트웨어는 사용자 운영체제에 따라 프린터 프로그램 폴더 또

는 바탕 화면에 설치됩니다.

—

Dell 지원 웹사이트 해당 지역 또는 국가의 지원 전화 번호 및 운영 시간은 지원 웹사이트에서 찾

아볼 수 있습니다. 보다 신속하게 서비스를 받을 수 있도록 담당자에게 문의하기 전에 다음 정보

를 준비해 둡니다.

www.dell.com/support/printers

• 서비스 태그

• 익스프레스 서비스 코드

참고: 서비스 태그와 익스프레스 서비스 코드는 프린터의 라벨에 표시되어 있습니다.

소프트웨어 및 설명서

프린터에 대해 알아보기 8

어떤 정보를 찾으세요? 찾을 위치

• 프린터 소모품 및 부속품

• 교체 카트리지

• 프린터 작동 준비를 위한 안전 정보

• 규제 정보

• 보증 정보

Dell 프린터 소모품 웹사이트– 온라인이나 전화를 통해 또는 선택한 매장에서 프린터 소모품을 구입할 수 있

습니다.

제품 정보 설명서

참고:

제품 정보 설명서

있습니다.

www.dell.com/printers

는 특정 국가 또는 지역에 따라 제공되지 않을 수도

프린터 위치 선택

주의—부상 위험: 프린터 무게는 18kg(40lb) 이상이므로 안전하게 들려면 2 명 이상의 숙련된 인원이 있 어야 합니다.

프린터 위치를 선택할 때는 용지함, 덮개 및 도어가 열리도록 충분한 공간을 확보합니다. 선택 사항을 설치할 예정인 경우 이를 위한 공간을 충분히 확보하십시오. 다음 사항에 주의하십시오.

• 프린터를 올바르게 접지되고 쉽게 접근 가능한 전기 콘센트 가까이에 설치합니다.

• 실내의 공기 흐름이 ASHRAE 62 표준 또는 CEN Technical Committee 156 표준의 최신 버전을 충족하는

지 확인합니다.

• 평평하고 단단하며 안정적인 공간에 설치합니다.

• 프린터를 다음과 같이 유지합니다. – 깨끗하게 관리하며 물기가 닿거나 먼지가 쌓이지 않게 합니다. – 어지럽게 놓인 스태플 및 종이 클립을 치우십시오. – 냉난방 장치 또는 송풍기의 바람이 직접 닿지 않게 합니다. – 직사광선 및 과도한 습도의 영향을 받지 않도록 합니다.

• 권장 온도를 지키고 급격한 온도 변화에 노출되지 않도록 합니다.

주변 온도 15.6° ~ 32.2°C(60° ~90°F)

저장 온도 -40° ~ 43.3°C(-40° ~ 110°F)

• 적당한 환기를 위해 프린터 주위로 다음의 권장 공간을 남겨둡니다.

프린터에 대해 알아보기 9

1 오른쪽 152mm(6 인치)

2 앞(Front) 508mm(20 인치)

3 왼쪽 152mm(6 인치)

4 후면 152mm(6 인치)

5 위쪽 115mm(4.5 인치)

프린터 구성

기본 모델

1 표준 출력함

2 프린터 제어판

3 다용도 급지 장치

4 표준 550 장 트레이(트레이 1)

프린터에 대해 알아보기 10

완전 구성 모델

다음 그림에는 프린터에서 지원되는

최대 옵션 마무리 장치 수와 트레이 수가 나와 있습니다. 기타 구성에 대

한 자세한 내용은 웹 사이트를 방문하십시오.

1 고용량 출력 확장장치

2 Caster Base

3 2100 장 용지함

4 550 장 용지함

참고: 잠금형 550 장 용지함도 사용할 수 있습니다. 자세한 내용은 프린터 구입처에 문의하십시오.

5 4‑배지대 편지함

6 스태플러 마무리 장치

참고:

• 스태플러 마무리 장치 및 4-출력함 편지함을 사용할 경우 스태플 마무리 정치가 항상 위에 있어야 합니

다.

• 고용량 출력 확장장치 위에 마무리 장치를 설치하십시오.

• 프린터에 2100 장 트레이가 구성되어 있는 경우 항상 캐스터 베이스를 사용하십시오.

• 2100 장 트레이 구성시 항상 아래에 있어야 합니다.

• 프린터에 최대 4 대의 옵션 트레이를 구성할 수 있습니다.

프린터에 대해 알아보기 11

프린터 제어판 사용

사용 대상

1 표시

• 프린터의 상태를 봅니다.

• 프린터를 설정 및 조작합니다.

2 선택 단추 프린터 설정에서 변경한 사항을 제출합니다.

3 화살표 단추 위/아래 또는 왼쪽/오른쪽으로 스크롤합니다.

4 키패드 숫자, 문자 또는 기호를 입력합니다.

5 절전 단추 절전 또는 최대 절전 모드를 활성화합니다.

다음을 수행하여 프린터를 절전 모드에서 해제합니다.

• 아무 단추나 누릅니다.

• 트레이 1 을 열거나 다용도 공급 장치에 용지를 넣습니다.

• 도어 또는 덮개를 엽니다.

• 컴퓨터에서 인쇄 작업을 전송합니다.

• 기본 전원 스위치를 사용하여 전원 리셋을 수행합니다.

• 장치를 프린터의 USB 포트에 연결합니다.

6 중지 또는 취소 단추 모든 프린터 작업을 중지합니다.

7 뒤로 단추 이전 화면으로 돌아갑니다.

8 홈 단추 홈 스크린으로 돌아갑니다.

9 표시등 프린터 상태를 확인합니다.

10 USB 포트 플래시 드라이브를 프린터에 연결합니다.

참고: 전면 USB 포트만 플래시 드라이브를 지원합니다.

절전 단추 및 표시등의 색상 이해

프린터 제어판에서 절전 단추 및 표시등의 색상은 특정 프린터 상태 또는 조건을 나타냅니다.

표시등 프린터 상태

끄기 전원이 꺼져 있거나 프린터가 절약 모드입니다.

녹색으로 깜박임 프린터가 예열, 데이터 처리 또는 작업 인쇄 중입니다.

녹색으로 켜져 있음 프린터가 켜져 있고 정지 상태입니다.

프린터에 대해 알아보기 12

표시등 프린터 상태

빨간색 깜박임 프린터에 사용자의 조작이 필요합니다.

절전 단추 표시등 프린터 상태

끄기 프린터가 꺼져 있거나, 유휴 상태이거나 준비 상태입니다.

주황색으로 켜져 있음 프린터가 대기 모드입니다.

주황색 점멸 프린터가 최대 절전 모드로 전환되고 있거나 최대 절전 모드에서 해제

되는 중입니다.

주황색으로 0.1 초 동안 잠시 켜졌다가 1.9 초 동 안 꺼지는 패턴이 느리게 반복됩니다.

프린터가 최대 절전 모드입니다.

추가 프린터 설치 13

추가 프린터 설치

내부 옵션 설치

주의—감전 위험: 프린터를 설정한 후 컨트롤러 보드에 액세스하거나 옵션 하드웨어 또는 메모리 장치 를 설치하려면, 프린터를 끄고 전기 콘센트에서 전원 코드를 뽑은 후 작업을 수행하십시오. 프린터에 다 른 장치가 연결되어 있는 경우 다른 장치도 끄고 프린터에 연결된 케이블을 분리하십시오.

사용할 수 있는 내부 옵션

참고: 일부 옵션은 특정 프린터 모델에서만 사용할 수 있습니다. 자세한 내용은 프린터 구입처에 문의하십시 오.

• 메모리 카드 – DDR3 DIMM – 플래시 메모리

• 글꼴

• 펌웨어 카드 – 양식 및 바코드 – PRESCRIBE – IPDS

• 프린터 하드 디스크

• ISP(Internal Solutions Ports)

컨트롤러 보드에 액세스

참고: 이 작업을 위해 일자 드라이버가 필요합니다.

—감전

주의 를 설치하려면, 프린터를 끄고 전기 콘센트에서 전원 코드를 뽑은 후 작업을 수행하십시오. 프린터에 다 른 장치가 연결되어 있는 경우 다른 장치도 끄고 프린터에 연결된 케이블을 분리하십시오.

1 컨트롤러 보드 입구 덮개를 분리합니다.

위험: 프린터를 설정한 후 컨트롤러 보드에 액세스하거나 옵션 하드웨어 또는 메모리 장치

추가 프린터 설치 14

2 드라이버로 컨트롤러 보드 덮개 나사를 풉니다.

3 덮개를 분리합니다.

4 다음 그림을 참조하여 해당 커넥터를 찾습니다.

—손상

경고 을 위해 프린터의 금속 표면을 만진 후 컨트롤러 보드 전자 부품이나 커넥터를 만지십시오.

위험: 컨트롤러 보드 전자 부품은 정전기로 인해 쉽게 손상될 수 있습니다. 정전기 발생 예방

추가 프린터 설치 15

1 내부 솔루션 포트 또는 프린터 하드 디스크 커넥터

2 옵션 카드 커넥터

3 메모리 카드 커넥터

5 나사를 덮개의 구멍에 맞춘 후 덮개를 다시 조립합니다.

추가 프린터 설치 16

6 덮개에 나사를 조입니다.

7 입구 덮개를 다시 조립합니다.

메모리 카드 설치

—감전

경고—손상 위험: 컨트롤러 보드 전자 부품은 정전기로 인해 쉽게 손상될 수 있습니다. 해 프린터의 금속판을 만진 후 컨트롤러 보드의 전자 부품이나 커넥터를 만지십시오.

위험: 프린터를 설정한 후 컨트롤러 보드에 액세스하거나 옵션 하드웨어 또는 메모리 장치

정전기를 예방하기 위

추가 프린터 설치 17

옵션 메모리 카드는 별도로 구입하여 컨트롤러 보드에 장착할 수 있습니다.

1 컨트롤러 보드에 접근합니다.

자세한 내용은

13 페이지의 “컨트롤러 보드에 액세스”을 참조하십시오.

2 메모리 카드의 포장을 풉니다.

경고—손상 위험: 카드 가장자리에 있는 연결 지점을 만지지 마십시오. 장치가 손상될 수 있습니다.

3 커넥터의 홈(2)에 메모리 카드의 홈(1)을 맞춥니다.

4 커넥터에 메모리 카드를 밀어넣고 컨트롤러 보드면에 닿게 밀면

딸깍

5 컨트롤러 보드 덮개와 컨트롤러 보드 입구 덮개를 다시 연결합니다.

소리가 나면서 고정됩니다.

추가 프린터 설치 18

ISP(Internal Solutions Port) 설치

컨트롤러 보드는 ISP(Internal Solutions Port) 옵션 한 개를 지원합니다. 참고: 이 작업을 위해 일자 드라이버가 필요합니다.

경고—손상 위험: 컨트롤러 보드 전자 부품은 정전기로 인해 쉽게 손상될 수 있습니다. 정전기 위해 먼저 프린터의 금속판을 만진 후 컨트롤러 보드 전자 부품이나 커넥터를 만지십시오.

1 컨트롤러 보드에 접근합니다.

자세한 내용은

13 페이지의 “컨트롤러 보드에 액세스”를 참조하십시오.

2 프린터 하드 디스크 옵션이 설치되어 있는 경우는 맨 먼저 이 옵션을 제거합니다.

자세한 내용은

27 페이지의 “프린터 하드 디스크 제거”를 참조하십시오.

3 ISP 키트의 포장을 풉니다.

발생 예방을

1 ISP 솔루션

2 ISP 에 플라스틱 브래킷을 연결하는 나사

3 컨트롤러 보드 쉴드에 ISP 장착 브래킷을 연결하는 나사

4 플라스틱 브래킷

추가 프린터 설치 19

4 ISP 입구에서 금속 커버를 분리합니다.

a 나사를 풉니다.

b 금속 커버를 들어올린 다음 당겨서 완전히 빼냅니다.

1 2 3

5 플라스틱 브래킷의 고정대를 컨트롤러 보드 케이지의 구멍에 맞춘 다음

틱 브래킷을 눌러 컨트롤러 보드 케이지에 부착합니다. 케이블이 플라스틱 브래킷에 깔끔하게 정리되었는 지 확인합니다.

찰칵

소리가 들릴 때까지 플라스

추가 프린터 설치 20

6 ISP 를 플라스틱 브래킷에 설치합니다.

참고: 플라스틱 브래킷 위에서 ISP 를 비스듬히 기울여 잡고 달려있는 모든 커넥터를 시스템 보드 케이 지의 ISP 입구로 통과시킵니다.

7 플라스틱 브래킷의 고정대 사이에 ISP 가 고정될 때까지 플라스틱 브래킷 쪽으로 ISP 를 내립니다.

추가 프린터 설치 21

8 제공된 손잡이 나사를 사용하여 플라스틱 브래킷을 ISP 에 부착합니다.

참고: 나사를 시계 방향으로 돌려 ISP 를 제자리에 고정시킵니다. 그러나 이 단계에서는 나사를 꽉 조이 지 마십시오.

9 제공된 나사 2 개를 연결하여 ISP 장착 브래킷을 컨트롤러 보드 쉴드에 고정시킵니다.

10 ISP 에 연결된 나사를 조입니다.

—손상

경고

위험: 나사를 너무 꽉 조이지 마십시오.

11 ISP 솔루션 인터페이스 케이블을 컨트롤러 보드 소켓에 연결합니다.

참고: 플러그와 소켓은 색상으로 표시되어 있습니다.

추가 프린터 설치 22

옵션 카드 설치

—손상

경고 위해 프린터의 금속 표면을 만진 후 컨트롤러 보드 전자 부품이나 커넥터를 만지십시오.

위험: 컨트롤러 보드 전자 부품은 정전기로 인해 쉽게 손상될 수 있습니다.

1 컨트롤러 보드에 접근합니다.

자세한 내용은

13 페이지의 “컨트롤러 보드에 액세스”을 참조하십시오.

2 옵션 카드의 포장을 풉니다.

경고—손상 위험: 카드 가장자리에 있는 연결 지점을 만지지 마십시오.

정전기 발생 예방을

추가 프린터 설치 23

3 카드 가장자리를 잡고 카드의 플라스틱 핀 (1)을 컨트롤러 보드의 구멍 (2)과 맞춥니다.

4 그림과 같이 카드를 제자리에 고정합니다.

경고—손상 위험: 카드를 잘못 설치할 경우 카드와 컨트롤러 보드가 손상될 수 있습니다.

참고: 카드 위의 커넥터 전체 부분이 컨트롤러 보드에 닿으면서 평행을 이뤄야 합니다.

5 컨트롤러 보드 입구 덮개를 닫습니다.

참고: 프린터 소프트웨어와 옵션을 설치한 후 이를 인쇄 작업에 사용할 수 있도록 하려면 프린터 드라이 버에서 옵션을 수동으로 추가해야 할 수 있습니다. 자세한 내용은

할 수 있는 옵션 추가”을 참조하십시오.

33 페이지의 “인쇄 드라이버에 사용

프린터 하드 디스크 설치

참고: 이 작업을 위해 일자 드라이버가 필요합니다.

추가 프린터 설치 24

경고—손상 위험: 컨트롤러 보드 전자 부품은 정전기로 인해 쉽게 손상될 수 있습니다. 정전기 발생 예방을 위해 먼저 프린터의 금속판을 만진 후 컨트롤러 보드 전자 부품이나 커넥터를 만지십시오.

1 컨트롤러 보드에 접근합니다.

자세한 내용은

13 페이지의 “컨트롤러 보드에 액세스”를 참조하십시오.

2 프린터 하드 디스크의 포장을 풉니다.

3 컨트롤러 보드 케이지에서 해당 커넥터를 찾습니다.

참고: 옵션 ISP 가 현재 설치되어 있을 경우 프린터 하드 디스크를 ISP 에 설치해야 합니다.

추가 프린터 설치 25

프린터 하드 디스크를 IPS 에 설치하는 방법은 다음과 같습니다.

a 프린터 하드 디스크 장착 브래킷에 연결된 나사를 분리한 후 브래킷을 분리합니다.

b 프린터 하드 디스크의 스탠드오프를 ISP 의 구멍에 맞추고 프린터 하드 디스크에서 스탠드오프가 제

자리에 들어갈 때까지 아래로 누릅니다.

설치 경고: 인쇄 회로 보드 부품의 가장자리만 잡으십시오. 프린터 하드 디스크의 가운데를 만지거나 누르지 마십시오. 장치가 손상될 수 있습니다.

c 프린터 하드 디스크 인터페이스 케이블의 플러그를 ISP 소켓에 꽂습니다.

참고: 플러그와 콘센트는 색 표시가 되어 있습니다.

추가 프린터 설치 26

4 프린터 하드 디스크의 스탠드오프를 컨트롤러 보드 케이지의 구멍에 맞추고 프린터 하드 디스크에서 스탠

드오프가 제 자리에 들어갈 때까지 아래로 누릅니다.

설치 경고: 인쇄 회로 보드 부품의 가장자리만 잡으십시오. 프린터 하드 디스크의 가운데를 만지거나 누 르지 마십시오. 장치가 손상될 수 있습니다.

참고: 케이블이 프린터 하드 디스크에 아래에 깔끔하게 정리되었는지 확인합니다.

5 프린터 하드 디스크 인터페이스 케이블의 플러그를 컨트롤러 보드 소켓에 꽂습니다.

참고: 플러그와 콘센트는 색 표시가 되어 있습니다.

추가 프린터 설치 27

프린터 하드 디스크 제거

참고: 이 작업을 위해 일자 드라이버가 필요합니다.

추가 프린터 설치 28

경고—손상 위험: 컨트롤러 보드 전자 부품은 정전기로 인해 쉽게 손상될 수 있습니다. 정전기 발생 예방을 위해 프린터의 금속 표면을 만진 후 컨트롤러 보드 전자 부품이나 커넥터를 만지십시오.

1 컨트롤러 보드에 접근합니다.

자세한 내용은

13 페이지의 “컨트롤러 보드에 액세스”을 참조하십시오.

2 컨트롤러 보드에서 프린터 하드 디스크 인터페이스 케이블을 뽑고 프린터 하드 디스크에 연결된 케이블

은 그대로 둡니다. 케이블을 뽑으려면 케이블을 당기기 전에 인터페이스 케이블의 플러그에 있는 패들을 눌러 잡고 걸쇠를 풉니다.

추가 프린터 설치 29

3 프린터 하드 디스크를 제자리에 고정하고 있는 나사를 제거합니다.

4 프린터 하드 디스크를 제거합니다.

5 프린터 하드 디스크를 옆에 놓습니다.

하드웨어 옵션 설치

설치 순서

주의—부상 위험: 프린터 무게는 18 kg(40 lb) 이상이므로 안전하게 들려면 2 명 이상의 숙련된 인원이 있어야 합니다.

추가 프린터 설치 30

주의—넘어질 위험 있음: 바닥 상치형 구성의 경우 안정성을 위해 별도의 수납 가구가 있어야 합니다. 여 러 입력 옵션을 사용하는 경우 프린터장 또는 프린터 선반을 사용해야 합니다. 유사한 구성의 프린터를 구입한 경우 별도의 수납 가구가 필요할 수 있습니다. 자세한 내용은 프린터 구입처에 문의하십시오.

프린터와 하드웨어 옵션(구입한 경우)을 다음과 같은 순서로 설치하십시오

• Caster Base

• 2100 장 트레이 또는 스페이서

• 옵션 550 장 용지함

• 프린터

캐스터 베이스, 옵션 550 장 트레이, 스페이서 또는 2100 장 트레이에 대한 자세한 내용은 해당 옵션에 동봉 된 설치 안내서를 참조하십시오.

옵션 급지대 설치

주의—부상 위험: 프린터 무게는 18 kg(40 lb) 이상이므로 안전하게 들려면 2 명 이상의 숙련된 인원이 있어야 합니다.

주의— 용량 트레이 하나를 사용하거나 옵션을 둘 이상 사용하는 경우에는 프린터장 아니면 프린터 선반을 사용 해야 합니다. 유사한 구성의 프린터를 구입한 경우 별도의 수납 가구가 필요할 수 있습니다. 자세한 내용 은 프린터 구입처에 문의하십시오.

넘어질

위험 있음: 바닥 상치형 구성의 경우 안정성을 위해 별도의 수납 가구가 있어야 합니다. 고

1 프린터를 끕니다.

2 옵션 급지대의 포장을 풀고 포장재를 모두 제거합니다.

3 트레이를 꺼낸 다음 트레이 내부의 포장재를 제거합니다.

4 용지함을 삽입합니다.

5 프린터 근처에 급지대를 놓습니다.

+ 191 hidden pages

Dell B5460dn User Manual [ko]

Specifications and Main Features

Frequently Asked Questions

User Manual

안전 정보

프린터에 대해 알아보기

프린터에 대한 정보 찾기

프린터 위치 선택

프린터 구성

프린터 제어판 사용

절전 단추 및 표시등의 색상 이해

추가 프린터 설치

내부 옵션 설치

사용할 수 있는 내부 옵션

컨트롤러 보드에 액세스

메모리 카드 설치

ISP(Internal Solutions Port) 설치

옵션 카드 설치

프린터 하드 디스크 설치

프린터 하드 디스크 제거

하드웨어 옵션 설치

설치 순서

옵션 급지대 설치
