Buku Petunjuk Dell Display Manager

Ringkasan

Dell Display Manager (DDM) adalah sebuah aplikasi Microsoft Windows yang
digunakan untuk mengelola sebuah monitor atau sekelompok monitor. Aplikasi
ini memungkinkan penyesuaian tampilan gambar, penetapan pengaturan
otomatis, pengelolaan energi, pengaturan jendela, rotasi gambar dan ftur-ftur
lain pada monitor Dell tertentu. Setelah diinstal, Dell Display Manager berjalan
setiap kali sistem mulai dan menempatkan ikonnya di baki notifikasi. Informasi
tentang monitor yang terhubung ke sistem tersedia ketika menggerakkan kursor
di atas ikon baki notifikasi.

Atau, Anda dapat meluncurkan DDM dengan mengklik kanan latar belakang
desktop untuk memilih Dell Display Manager dari menu desktop.

CATATAN: Dell Display Manager perlu menggunakan saluran DDC/CI
untuk berkomunikasi dengan. Pastikan DDC/CI diaktifkan dalam menu
seperti di bawah ini.

Buku Petunjuk Dell Display Manager | 1

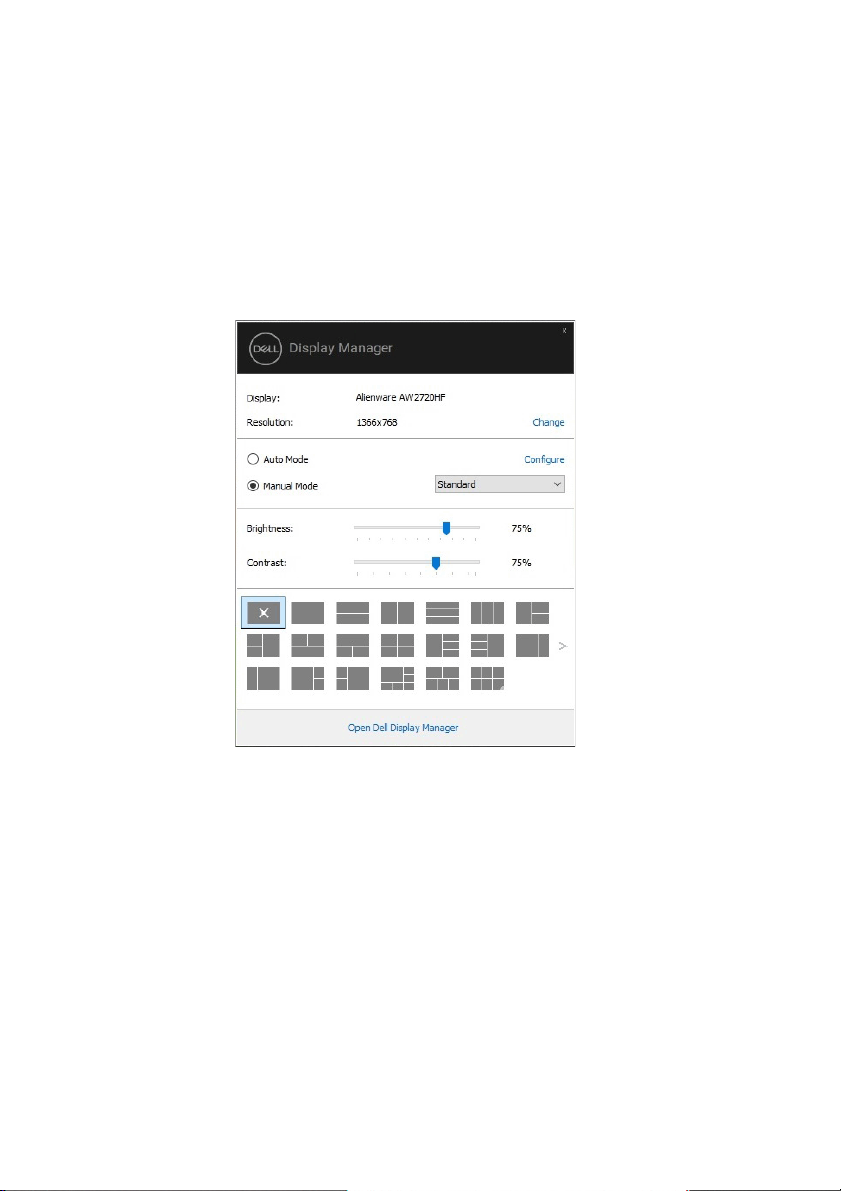

Menggunakan Dialog Pengaturan Cepat

Kotak dialog Pengaturan Cepat dapat dibuka dengan mengklik ikon baki
notifikasi Dell Display Manager. Apabila ada lebih dari satu monitor Dell yang
didukung terhubung ke komputer, sebuah monitor target yang spesifik dapat
dipilih menggunakan menu. Kotak dialog Pengaturan Cepat memungkinkan
Anda dengan mudah menyetel kecerahan, kontras, resolusi, tata letak jendela,
dan sebagainya. Kotak dialog juga memungkinkan Anda mengaktifkan
pengalihan otomatis antara mode prasetel atau memilih mode prasetel dengan
manual.

2 | Buku Petunjuk Dell Display Manager

Kotak dialog Pengatura

n Cepat juga memberi akses ke antarmuka pengguna

Dell Display Manager lanjutan yang digunakan untuk menyetel fungsi-fungsi
Dasar, mengonfigurasikan mode otomatis dan mengakses fitur-fitur lain.

CATATAN:

Fitur Fungsi Keterangan

Akses DDM
Cepat

Tombol cepat
untuk
menamp
DDM

Mengontrol
masing-masing
da
beberapa
monitor

ilkan UI

lam penyiapan

• Ctrl+Shift+D

• Gunakan
klik “>” untuk membolak-balik semua tata letak
Easy Arrange (Atur Mudah).

• Dari kotak daftar menurun untuk memilih
monitor, monitor yang dipilih ditampilkan
dengan logo Dell.

• Lakukan pemeriksaan fitur tes mandiri monitor.

• Gerakkan UI DDM ke monitor yang akan
dikontrol.

• Tekan Ctrl+Shift+D untuk men
bawah penunjuk mouse.

Halaman Naik/Halaman Turun atau

ampilkan miniUI di

Mengatur Fungsi Tampilan Dasar

Anda dapat secara manual memilih mode prasetel atau memilih Auto Mode
(Mode Otomatis) yang menerapkan mode prasetel berdasarkan aplikasi aktif.

Pesan pada layar menampilkan sebentar Preset Mode (Mode Prasetel) yang
aktif apabila Mode Prasetel tersebut berubah. Brightness (Kecerahan) dan
Contrast (Kontras) monitor yang dipilih juga dapat disetel secara langsung dari
tab Basic (Dasar).

Buku Petunjuk Dell Display Manager | 3

CATATAN: Jika beberapa monitor Dell d
display matrix control" (Aktifkan kontrol matriks tampilan layar) untuk
menerapkan kontrol prasetel kecerahan, kontras dan warna pada semua
monitor.

ihubungkan, pilih "Enable

Menetapkan Mode Prasetel untuk Aplikasi

Dengan Auto Mode (Mode Otomatis) Anda dapat mengaitkan Preset Mode
(Mode Prasetel) tertentu dengan sebuah aplikasi tertentu, dan menerapkannya

secara otomatis. Ketika Auto Mode (Mode Otomatis) diaktifkan, Dell Display
Manager secara otomatis akan beralih ke Preset Mode (Mode Prasetel) yang
sesuai apabila aplikasi yang dikaitkan tersebut diaktifkan. Preset Mode (Mode
Presetel) yang ditetapkan ke sebuah aplikasi tertentu mungkin sama pada
masing-masing monitor yang dihubungkan, atau Mode Presetel tersebut
mungkin berbeda dari satu monitor ke monitor lainnya.

Dell Display Manager dikonfigurasikan se
populer. Untuk menambah aplikasi baru ke daftar penetapan, cukup seret
aplikasi dari desktop, Menu Mulai Windows atau tempat lainnya, dan jatuhkan
pada daftar sekarang.

belumnya untuk banyak aplikasi

CATATAN: Penetapan Preset Mode (Mode Presetel) untuk file batch,
script, dan loader, serta file yang tidak dapat dieksekusi seperti arsip zip
atau file yang dikemas, tidak didukung.

4 | Buku Petunjuk Dell Display Manager

Anda dapat juga mengonfigurasikan mode p
akan digunakan bila aplikasi Direct3D berjalan dalam mode layar-penuh. Untuk
menghindari satu aplikasi menggunakan mode, tetapkan mode prasetel berbeda
dengannya.

rasetel Game (Permainan) yang

Mengatur Jendela dengan Atur Mudah

Easy Arrange (Atur Mudah) membantu Anda mengatur jendela aplikasi di

desktop secara efektif. Pilih terlebih dulu pola tata letak yang telah ditentukan
yang cocok degan pekerjaan Anda, kemudian hanya perlu menyeret jendela
aplikasi ke dalam zona yang ditentukan. Tekan “>” atau gunakan tombol
Halaman Naik/Halaman Turun untuk menemukan tata letak lainnya.

Untuk membuat tata letak kustom, klik kanan gambar ke
di sudut kanan bawah, susun jumlah baris dan kolom di jendela terbuka, lalu klik
OK untuk menyiapkan susunan pilihan Anda.

cil dengan segitiga kecil

Buku Petunjuk Dell Display Manager | 5

Untuk Windows 10, Anda dapat menerapkan be
setiap desktop virtual.

Jika Anda sering menggunakan fitur jajar

"Hold down the SHIFT key to enable zone positioning" (Tahan tombol SHIFT
untuk mengaktifkan pemosisian zona). Ini memberi Windows prioritas jajarkan

daripada Easy Arrange (Atur Mudah). Kemudian tekan tombol Shift untuk
menggunakan pemosisian Easy Arrange (Atur Mudah).

Jika menggunakan beberapa monitor dalam suatu susunan atau matriks, tata
letak Easy Arrange (Atur Mudah) dapat diterapkan pada semua monitor
sebagai satu desktop. Pilih "Span multiple monitors" (Bentangkan beberapa
monitor) untuk mengaktifkan fitur ini. Anda harus meluruskan monitor benar
untuk membuatnya efektif.

kan Windows, Anda dapat memilih

rbagai tata letak jendela untuk

6 | Buku Petunjuk Dell Display Manager

Ada cara lanjutan lainnya untuk penggunaan Easy Arrange
tabel di bawah.

Fitur Fungsi Keterangan

Easy Arrange

tur Mudah)

(A

yang
disempurnakan

Tata letak
kustom

5 tata letak MRU
(paling baru
digunakan)

Mengganti
ukuran den
cepat

Tata letak Ea

Arrange (Atur
Mudah) untuk

mode vertikal

• Simpan dan beri nama 5 pola Easy Arrange
(Atur Mudah) kustom.

• Konfigurasikan pola x*y.

• Tekan Ctrl+Shift+Home untuk menelusuri di
antara 5 tata letak MRU terakhir.

• Tahan Ctrl saat mengganti ukuran tata letak Easy

gan

sy

Arrange (Atur Mudah) untuk menyesuaikan

ukuran dan jumlah sel dalam tata letak.

•Pola Easy Arrange (A
dibentuk disimpan ke ikon Easy Arrange (Atur
Mudah).

• Tahan Ctrl sambil mengklik ikon tata letak yang
diubah untuk memulihkannya ke tata letak
default.

• Ikon mode vertikal Easy Arrange (Atur Mudah)
disajikan saat monitor diputar.

tur Mudah) yang baru

Mengelola Beberapa Masukan Video

(Atur Mudah). Lihat

Tab Input Manager (Manajer Masukan) menyediakan cara yang menyenangkan
bagi Anda untuk mengelola berbagai masukan video yang terhubung ke monitor
Dell Anda. Tab ini dapat membuat cara yang sangat mudah untuk mengalihkan
antara beberapa masukan ketika Anda bekerja dengan berbagai komputer.

Semua port masukan video tersedia bagi monitor Anda yang tertera. Anda

dapat
memberikan pada setiap masukan nama yang Anda sukai. Harap simpan
perubahan Anda setelah mengubahnya.

Buku Petunjuk Dell Display Manager | 7

Anda dapat menentukan tombol pintas agar dapat beralih dengan c
masukan favorit Anda sedangkan tombol pintasan lainnya digunakan antara dua
masukan jika Anda sering menggunakannya.

Anda dapat menggunakan daftar menurun ke bawah untuk beralih ke sumber
masukan tertentu.

epat ke

CATATAN: DDM berkomunikasi dengan monitor Anda bila monitornya
menampilkan video dari komputer lain. Anda dapat memasang DDM di
PC yang seringkali Anda gunakan dan mengendalikan peralihan
masukannya. Anda dapat juga memasang DDM di PC lain yang
terhubung dengan monitor.

8 | Buku Petunjuk Dell Display Manager

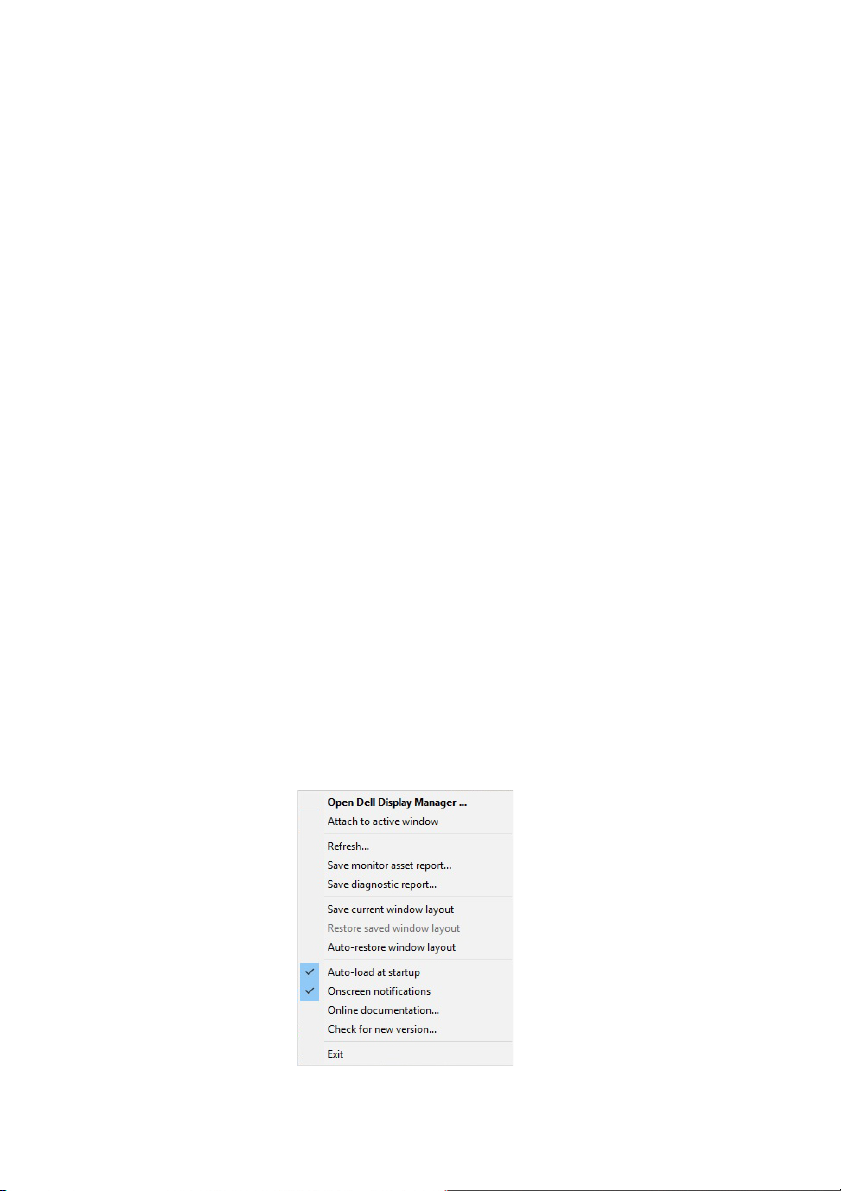

Memulihkan Posisi Aplikasi

DDM dapat membantu Anda memulihkan jendela aplikasi ke posisinya saat Anda
menghubungkan kembali PC ke monitor. Anda dapat dengan cepat mengakses
fitur ini dengan mengklik kanan ikon DDM di baki notifikasi.

Jika Anda menutup "Auto-restore window layout" (Otomatis pulihkan tata
letak jendela), posisi jendela aplikasi akan dilacak dan diingat oleh DDM. DDM
secara otomatis meletakkan jendela aplikasi ke posisi awalnya saat Anda
menghubungkan kembali PC ke monitor.

Jika ingin kembali ke tata letak favorit setelah memindahkan jendela, Anda
dapat terlebih dulu "Save current window layout" (Simpan jendela aktif) lalu
"Restore saved window layout" (Pulihkan tata letak jendela tersimpan).

Anda dapat menggunakan monitor dengan berba
rutinitas harian, dan dapat menerapkan berbagai tata letak jendela pada monitor
tersebut . DDM dapat mengetahui monitor yang telah Anda hubungkan kembali
dan memulihkan aplikasi secara sesuai.

Jika Anda harus mengganti monitor dala
menyimpan tata letak jendela sebelum penggantian dan memulihkan tata letak
setelah monitor baru dipasang.

CATATAN: Aplikasi Anda harus tetap berjalan agar dapat memperoleh
keuntungan dari fitur ini. DDM tidak meluncurkan aplikasi.

m konfigurasi matriks, Anda dapat

Buku Petunjuk Dell Display Manager | 9

gai model atau resolusi dalam

Menerapkan Fitur Kekekalan Energi

Tab Options (Opsi) menyediakan opsi kekekalan energi PowerNap dan
memungkinkan Anda menyesuaikan pintasan keyboard.

Di panel atas, Anda dapat memilih untuk menyete
yang minimum, atau meletakkan monitor tidur ketika pengaman layar diaktifkan.

Dengan fitur yang tercantum dalam panel bawah, A
tombol pintasan untuk akses cepat guna melakukan operasi ini:

• Program shortcut key
dialog Pengaturan Cepat dengan cepat.

• Easy Arr
untuk dengan cepat menerapkan 5 tata letak jendela yang paling baru
digunakan.

• Application
untuk meluncurkan menu cepat untuk opsi pada Auto Mode (Mode

Otomatis) dan Easy Arrange (Atur Mudah).

ange MRU shortcut key (Tombol pintasan MRU Atur Mudah):

window shortcut key (Tombol pintasan jendela aplikasi):

(Tombol pintasan program): untuk membuka kotak

l kecerahan monitor menjadi

nda dapat menentukan

10 | Buku Petunjuk Dell Display Manager

Memasang DDM ke jendela aktif

Untuk Windows 10, Anda dapat menambahkan ikon pintasan DDM ke daerah
bilah alat jendela aktif. Setelah Anda mengklik kanan ikon itu di bilah alat, menu
cepat DDM muncul, menampilkan opsi pada Auto Mode (Mode Otomatis) dan
Easy Arrange (Atur Mudah) agar Anda dapat membuat penyesuaian dengan
mudah.

Untuk mengaktifkan fitur ini, klik kanan ikon
pilih Attach to active window (Pasang ke jendela aktif) dari menu terbuka.

DDM di baki pemberitahuan dan

Mengatasi Masalah

Jika DDM tidak dapat berfungsi dengan monitor Anda, DDM akan
menampilkan ikon berikut di baki notifikasi.

Klik ikon tersebut, DDM menampilkan pesan kesalahan yang lebih detail.

Perhatikan bahwa DDM hanya berfungsi dengan monitor bermerek Dell. Jika
Anda menggunakan monitor dari pabrikan lain, DDM tidak mendukung monitor
tersebut.

Buku Petunjuk Dell Display Manager | 11

Jika DDM tidak dapat mendeteksi dan/at
Dell yang didukung, lakukan tindakan berikut untuk mengatasi masalah:

1. Pastikan
terutama konektor harus dicolokkan dengan rapat.

2. Per

3. Pasti

vendor grafis (Intel, AMD, NVIDIA, dsb.). Driver tampilan seringkali
menjadi penyebab kegagalan DDM.

4. Lepaskan semua stasiun dud
antara monitor dan port grafis. Beberapa kabel perpanjangan, hub atau
konverter murah tidak dapat mendukung DDC/CI dengan baik dan dapat
menggagalkan DDM. Perbarui driver perangkat jika versi terbaru tersedia.

5. Rest

DDM mungkin tidak dapat berfungsi

• Monitor Dell model sebelum tahun 2013 dan seri
dapat merujuk ke situs web Dukungan Produk Dell untuk informasi
selengkapnya

• Monitor game yang menggunakan teknologi G-sync berbasis

• Tampilan virtual dan nirkabel

• Untuk beberapa monitor lama model DP 1.2, mu
dinonaktifkan menggunakan OSD monitor

Jika PC tersambung ke Internet, Anda akan di
aplikasi DDM tersedia. Sebaiknya Anda mengunduh dan memasang aplikasi
DDM yang terbaru.

Anda juga dapat memeriksa ketersediaan ve
DDM sambil menekan dan menahan tombol 'Shift'.

kabel video tersambung dengan benar ke monitor dan PC,

iksa OSD monitor untuk memastikan DDC/CI diaktifkan.

kan Anda mempunyai driver tampilan yang benar dan terbaru dari

ukan atau kabel perpanjangan atau konverter

art sistem Anda.

tidak mendukung DDC/CI

au berkomunikasi dengan monitor

dengan monitor berikut:

D monitor Dell. Anda

NVIDIA

ngkin MST/DP 1.2 perlu

beri pesan jika versi terbaru

rsi baru dengan mengklik kanan ikon

12 | Buku Petunjuk Dell Display Manager
