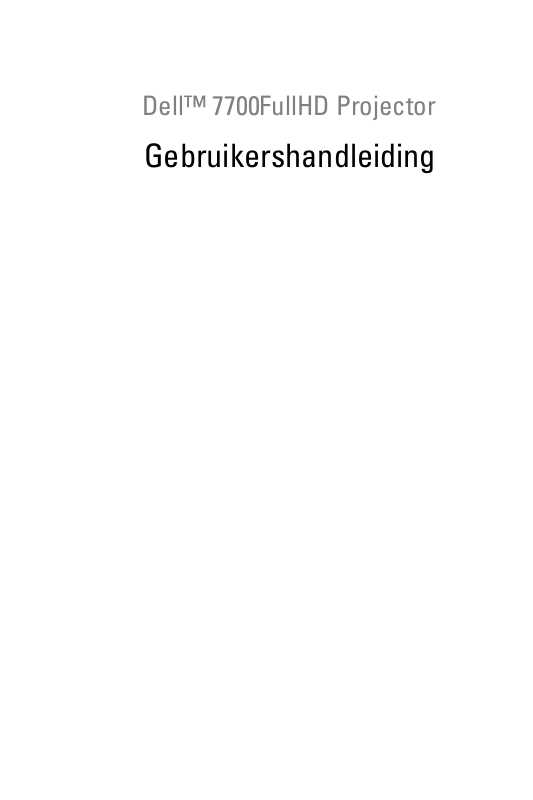

Dell™ 7700FullHD Projector

Gebruikershandleiding

Opmerkingen, aandachtspunten en waarschuwingen

OPMERKING: Een OPMERKING bevat belangrijke informatie

die u helpt beter gebruik te maken van uw computer.

LET OP: Met LET OP wordt gewezen op potentiële schade aan

de hardware of verlies van gegevens als de instructies niet worden gevolgd.

WAARSCHUWING: Een WAARSCHUWING duidt op de

mogelijkheid van materiële schade, persoonlijk letsel of dood.

____________________

Reproductie van deze materialen op elke willekeurige manier zonder de schriftelijke goedkeuring van Dell Inc. is strikt verboden.

Handelsmerken die in deze tekst zijn gebruikt: Dell and the DELL logo zijn handelsmerken van Dell Inc.; DLP en het DLP logo zijn handelsmerken van T

EXAS INSTRUMENTS INCORPORATED; Microsoft en Windows zijn handelsmerken

of geregistreerde handelsmerken van Microsoft Corporation in de Verenigde Staten en andere landen.

Andere handelsmerken en handelsnamen kunnen in dit document worden gebruikt om te verwijzen naar de entiteiten die aanspraak maken op de merken en namen van hun producten. Dell Inc. wijst elk eigendomsbelang in andere handelsmerken en handelsnamen dan zijn eigen namen en merken af.

Model 7700FullHD

Maart 2012 Rev. A00

Inhoud

1 Uw Dell-projector . . . . . . . . . . . . . . . . . . 7

2 Uw projector aansluiten . . . . . . . . . . . . . 10

Over uw projector . . . . . . . . . . . . . . . . . . 8

De optionele draadloze dongle installeren . . . . . 11

Aansluiten op een computer . . . . . . . . . . . . . . . 12

Een computer aansluiten via een VGA-kabel

. . . . 12

Loopthrough-aansluiting monitor via VGA-kabels . 13

Aansluiten op een computer met een RS232-kabel

Een computer aansluiten via de USB-kabel

. . . . 15

Een computer met de draadloze dongle verbinden (optie)

. . . . . . . . . . . . . . . . . . . . . . . . 16

Aansluiten op een DVD-speler

. . . . . . . . . . . . . . 17

Een DVD-speler aansluiten met een S-Video-kabel

Een DVD-speler aansluiten met een

Composiet-videokabel . . . . . . . . . . . . . . . 18

Een DVD-speler aansluiten met een Component-videokabel

. . . . . . . . . . . . . . . 19

Een DVD-speler aansluiten met een

Component-videokabel met 3 stekkers . . . . . . . 20

Een DVD-speler aansluiten met een HDMI-kabel

Verbinden met een LAN-netwerk

. . . . . . . . . . . . 22

Een beeld projecteren en de projector die op een netwerk is aangesloten via een RJ45-kabel bedienen.

. . . . . . . . . . . . . . . . . . . . . . 22

. 21

Inhoud 3

Professionele installatieopties: Installatie voor Aandrijving automatisch scherm

. . . . . . . . . . 23

Aansluiten op een commerciële RS232-bedieningsdoos

. . . . . . . . . . . . . . . 24

3 Uw projector gebruiken . . . . . . . . . . . . . 25

Uw projector inschakelen . . . . . . . . . . . . . . . . 25

Uw projector uitschakelen . . . . . . . . . . . . . . . 25

Het geprojecteerde beeld aanpassen

De projectorhoogte verhogen

De projectorhoogte verlagen

Het zoomen en de focus van de projector aanpassen

De grootte van het projectiebeeld aanpassen

Het bedieningspaneel gebruiken

De afstandsbediening gebruiken

De batterijen van de afstandsbediening installeren

Bedrijfsbereik met afstandsbediening

. . . . . . . . . . 26

. . . . . . . . . . . 26

. . . . . . . . . . . . 26

. 27

. . . . . 28

. . . . . . . . . . . . 30

. . . . . . . . . . . . 32

. . 35

. . . . . . . . . 36

Het OSD gebruiken . . . . . . . . . . . . . . . . . . . 37

INVOERBRON

. . . . . . . . . . . . . . . . . . . . 37

AUTO-BIJSTELLEN . . . . . . . . . . . . . . . . . 38

HELDERH/CONTR

VIDEOSTAND

. . . . . . . . . . . . . . . . . . 39

. . . . . . . . . . . . . . . . . . . . 39

VOLUME . . . . . . . . . . . . . . . . . . . . . . 40

AUDIO-INPUT

GEAVANC. INST.

. . . . . . . . . . . . . . . . . . . 40

. . . . . . . . . . . . . . . . . . 40

TAA L . . . . . . . . . . . . . . . . . . . . . . . . 54

4 Inhoudsopgave

HELP . . . . . . . . . . . . . . . . . . . . . . . . . 54

Installatie draadloos netwerk

Draadloos inschakelen op de projector

. . . . . . . . . . . . . . 55

. . . . . . 56

De software voor draadloze toepassingen op uw

computer installeren . . . . . . . . . . . . . . . . 58

De draadloze toepassing starten

PtG-installatie (Presentation to Go)

PtG-viewer

Fotoviewer

. . . . . . . . . . . . . . . . . . . . . 66

Inleiding functie PtG/foto

. . . . . . . . . . 61

. . . . . . . . . . . 65

. . . . . . . . . . . . . . 67

PtG-overzicht . . . . . . . . . . . . . . . . . . . . 67

Foto-overzicht

Kennismaken met de knoppen

. . . . . . . . . . . . . . . . . . . . 68

. . . . . . . . . . . 68

PtG Converter - Lite op uw computer installeren . . 69

De PtG Converter gebruiken

Installatie Audioprojectie

. . . . . . . . . . . . 70

. . . . . . . . . . . . . . . . 71

Draadloos of LAN inschakelen op de projector

De software voor draadloze toepassingen op uw

computer installeren . . . . . . . . . . . . . . . . 73

De draadloze toepassing starten

Inloggen

. . . . . . . . . . . . . . . . . . . . . . . 75

. . . . . . . . . . 74

. . 72

Video Stream Installatie

Indeling voor ondersteuning videostroom

. . . . . . . . . . . . . . . . . 76

. . . . . 76

Draadloos of LAN inschakelen op de projector

De software voor draadloze toepassingen op uw

computer installeren . . . . . . . . . . . . . . . . 77

De draadloze toepassing starten

. . . . . . . . . . 77

Inloggen . . . . . . . . . . . . . . . . . . . . . . . 77

De projector beheren vanaf het webbeheer

. . . . . . 78

. . 77

Inhoud 5

De netwerkinstelling configureren . . . . . . . . . 78

Webbeheer openen . . . . . . . . . . . . . . . . 78

Token voor toepassing maken . . . . . . . . . . . . . 99

4 Problemen met uw projector oplossen . 101

Geleidende signalen . . . . . . . . . . . . . . . . . . 105

De lamp vervangen . . . . . . . . . . . . . . . . . . . 106

5 Specificaties . . . . . . . . . . . . . . . . . . . . . 108

6 Contact opnemen met Dell

7 Bijlage: Woordenlijst

. . . . . . . . . . . . . . 116

. . . . . . . . . . 115

6 Inhoudsopgave

Uw Dell-projector

Uw projector wordt geleverd met alle onderstaande items. Controleer of u alle items hebt en neem contact op met Dell™ als er iets ontbreekt.

Inhoud verpakking

Voedingskabel 1,8 m VGA-kabel (VGA naar VGA)

1,8 m USB-kabel (USB-A naar USB-B) Afstandsbediening

Cd met gebruikershandleiding en documentatie

Informacion Importante

7700FullHD Projector

Dell

DOCOMENTATION

Dell

7700FullHD Projector

Quick Setup Guide

Dell

Projectors

oduct Information Guide

AAA-batterijen (2)

AAA

Uw Dell-projector 7

Over uw projector

Bovenaanzicht

Onderaanzicht

10 10

55.00

180.50

73.50

8.65

202.50

1 Bedieningspaneel 2 IR-ontvangers 3 Scherpstelring 4 Lens 5 Regelknop voor hoogteafstelling 6 Lenskap 7 Montagegaten voor plafondmontage: schroefgat M3 x 6,5 mm diepte.

Aanbevolen draaimoment <8 kgf-cm

8 Montage-opening voor statief: Plaats moer 1/4"*20 UNC 9 Lampdeksel 10 Regelwiel voor kantelhoek 11 Afstelbare voet

LET OP: Veiligheidsrichtlijnen

Gebruik de projector niet in de buurt van apparaten die veel warmte genereren.

Gebruik de projector niet op zeer stofrijke plaatsen. Stof kan defecten veroorzaken aan het systeem en de projector zal automatisch worden uitgeschakeld.

Controleer of de projector in een goed geventileerd gebied is geïnstalleerd.

Blokkeer nooit de ventilatiesleuven en andere openingen op de projector.

Zorg dat de projector werkt in een omgevingstemperatuur (5ºC tot 35ºC).

8 Uw Dell-projector

Probeer het aanraken van de ventilatie-uitlaat te vermijden omdat deze uitlaat zeer warm kan worden nadat de projector ingeschakeld is geweest of onmiddellijk nadat deze is uitgeschakeld.

Kijk niet in de lens terwijl de projector is ingeschakeld, anders kunt u oogletsels oplopen.

Plaats geen objecten in de buurt van of voor de projector of dek de lens niet af terwijl de projector is ingeschakeld, anders kan het object door de warmte smelten of verbranden.

Gebruik geen draadloze projector in de buurt van hartpacemakers.

Gebruik geen draadloze projector in de buurt van medische apparatuur.

Gebruik geen draadloze projector in de buurt van magnetrons.

OPMERKING:

• Probeer deze projector niet zelf aan het plafond te monteren. Laat de installatie uitvoeren door een erkende technicus.

• Aanbevolen plafondmontageset voor de projector (onderdeelnr.: C3505). Raadpleeg de ondersteuningswebsite van Dell op

• Raadpleeg de

veiligheidsinformatie

die bij uw projector is geleverd, voor meer

support.dell.com

details.

• De 7700 Full-HD-projector kan alleen binnenshuis worden gebruikt.

Uw Dell-projector 9

Uw projector aansluiten

3 4 5 6 7

1 WiFi USB-aansluiting (type A) 11 +12 V gelijkstroomuitgang 2 USB type B aansluiting voor USB-

weergave

3 USB type A aansluiting voor USB-

viewer

4 RJ45-aansluiting 14 Aansluiting voedingskabel 5 S-video-aansluiting 15 VGA-A-uitgang (beeldscherm

6 Composiet-video-aansluiting 16 VGA-B-ingang (D-sub) 7 RS232 (D-sub) aansluiting 17 VGA-A-ingang (D-sub) 8 Mini USB (Mini Type B)

aansluiting voor afstandsbediening

9 Aansluiting voor de audio-uitgang 19 HDMI-A aansluiting

10 Aansluiting voor de audio-ingang

161718

14 12

12 Sleuf beveiligingskabel

13 Composiet-video ingang

loop-through)

18 HDMI-B aansluiting

910

10 Uw projector aansluiten

LET OP: Voordat u begint met een procedure van dit hoofdstuk, dient u de

veiligheidsrichtlijnen op pagina 8 na te leven.

De optionele draadloze dongle installeren

Uw projector moet worden geïnstalleerd met een draadloze dongle als u de optie voor draadloze netwerken wilt gebruiken. Raadpleeg "Installatie draadloos netwerk" op pagina 55. De draadloze dongle wordt niet meegeleverd bij uw projector. U kunt deze aanschaffen op de website van Dell op

www.dell.com

Schroef de draadloos-afdekking los en verwijder deze.

Sluit de draadloze dongle aan.

Monteer de draadloos-afdekking.

Uw projector aansluiten 11

Aansluiten op een computer

MOLEX

Een computer aansluiten via een VGA-kabel

1 Vo ed in gs k ab el 2 VGA- naar-VGA-kabel 3 USB-A-naar-mini-USB-B-kabel

OPMERKING: De mini-USB-kabel moet aangesloten zijn als u de functies

Pagina omhoog en Pagina omlaag op de afstandsbediening wilt gebruiken.

OPMERKING: De Mini USB-kabel wordt niet meegeleverd met uw projector. U

kunt de Mini USB-kabel aanschaffen op de website van Dell op www.dell.com.

12 Uw projector aansluiten

Loopthrough-aansluiting monitor via VGA-kabels

1 Vo ed in gs k ab el 2 VGA- naar-VGA-kabel

OPMERKING: Uw projector wordt met slechts één VGA-kabel geleverd. Er kan

een extra VGA-kabel worden aangeschaft op de website van Dell op www.dell.com.

Uw projector aansluiten 13

Aansluiten op een computer met een RS232-kabel

1Voedingskabel 2 RS232 (9-pin D-sub vrouwtje naar

vrouwtje pen 2-3 verwisseld) kabel

OPMERKING: De RS232 (9-pin D-sub vrouwtje naar vrouwtje pen 2-3

verwisseld) kabel wordt niet met de projector meegeleverd. Raadpleeg een professionele installateur voor informatie over de kabel en de RS232 afstandsbedieningssoftware.

14 Uw projector aansluiten

Een computer aansluiten via de USB-kabel

MOLEX

1Voedingskabel 2 USB-A-naar-USB-B-kabel

OPMERKING: Plug en play. Uw projector wordt met slechts één USB-kabel

geleverd. Er kan een extra USB-kabel worden aangeschaft op de website van Dell op www.dell.com.

Uw projector aansluiten 15

Een computer met de draadloze dongle verbinden (optie)

FCC ID:

SUZ-WU5205C

OPMERKING: Uw computer moet uitgerust zijn met een draadloze aansluiting

en moet correct geconfigureerd zijn om nog een draadloze verbinding te detecteren. Raadpleeg de documentatie van uw computer over het configureren van de draadloze verbinding.

OPMERKING: Uw projector moet worden geïnstalleerd met een draadloze

dongle als u de optie voor draadloze netwerken wilt gebruiken. Raadpleeg "Installatie draadloos netwerk" op pagina 55.

16 Uw projector aansluiten

Aansluiten op een DVD-speler

Een DVD-speler aansluiten met een S-Video-kabel

1 Voedingskabel 2 S-videokabel

OPMERKING: De S-video-kabel is niet geleverd bij uw projector. U kunt de S-

video-verlengkabel (15,24m/30,48m) via de website van Dell aanschaffen op www.dell.com.

Uw projector aansluiten 17

Een DVD-speler aansluiten met een Composiet-videokabel

1 Vo ed in gs k ab el 2 Composiet videokabel

OPMERKING: De composiet-video-kabel is niet geleverd bij uw projector. U

kunt de Composiet-video-verlengkabel (15,24m/30,48m) via de website van Dell aanschaffen op www.dell.com.

18 Uw projector aansluiten

Een DVD-speler aansluiten met een Component-videokabel

1 Vo ed in gs k ab el 2 VGA-naar-component-videokabel

OPMERKING: De VGA-naar-component-videokabel is niet geleverd bij uw

projector. U kunt de VGA-naar-component-video-verlengkabel (15,24m/30,48m) via de website van Dell aanschaffen op www.dell.com.

Uw projector aansluiten 19

Een DVD-speler aansluiten met een Component-videokabel met 3 stekkers

1Voedingskabel 2 3 RCA naar 3 RCA Component Video

(mannetje-mannetje) kabel

OPMERKING: De 3 RCA naar 3 RCA Component Video (mannetje-mannetje)

kabel wordt niet met de projector meegeleverd. U kunt de verlengkabel (15,24m/30,48m) voor de 3 RCA naar 3 RCA Component Video (mannetjemannetje) kabel aanschaffen op de website van Dell op www.dell.com.

20 Uw projector aansluiten

Een DVD-speler aansluiten met een HDMI-kabel

1 Vo ed in gs k ab el 2 HDMI-kabel

OPMERKING: De HDMI-kabel is niet geleverd bij uw projector. U kunt de

HDMI-kabel aanschaffen op de website van Dell website op www.dell.com.

Uw projector aansluiten 21

Verbinden met een LAN-netwerk

LAN-netwerk (LAN)

Een beeld projecteren en de projector die op een netwerk is aangesloten via een RJ45-kabel bedienen.

1 Vo ed in gs k ab el 2 RJ45-kabel

OPMERKING: De RJ45-kabel is niet geleverd bij uw projector. U kunt de RJ45-

kabel aanschaffen op de website van Dell website op www.dell.com.

22 Uw projector aansluiten

Professionele installatieopties: Installatie voor Aandrijving

automatisch scherm

1 Vo ed in gs k ab el 2 12 V gelijkstroomstekker 3 Gemotoriseerd projectiescherm

OPMERKING: Gebruik een 12 V gelijkstroomstekker met de afmetingen 1,7 mm

(ID) x 4 mm (OD) x 9,5 mm (as) om het automatische scherm met de projector te verbinden.

12 V gelijkstroomstekker

Uw projector aansluiten 23

Aansluiten op een commerciële RS232-bedieningsdoos

1 Vo ed in gs k ab el 2 RS232 (9-pin D-sub vrouwtje naar

vrouwtje pen 2-3 verwisseld) kabel

3 Commerciële RS232-bedieningsdoos

OPMERKING: De RS232 (9-pin D-sub vrouwtje naar vrouwtje pen 2-3

verwisseld) kabel wordt niet met de projector meegeleverd. Raadpleeg een professionele technicus om de kabel te verkrijgen.

24 Uw projector aansluiten

Uw projector gebruiken

Uw projector inschakelen

OPMERKING: Schakel de projector in voordat u de bron inschakelt (computer,

dvd-spelers, enz.). De knop Voeding knippert blauw tot u erop drukt.

Verwijder de lenskap.

Sluit de voedingskabel en de juiste signaalkabels aan op de projector. Zie "Uw projector aansluiten" op pagina 10 voor meer informatie over het aansluiten van de projector.

Druk op de knop voor de locatie van de knop

Schakel uw bron in (computer, DVD-speler, enz.).

Sluit uw bron aan op de projector met de geschikte kabel. Zie "Uw projector aansluiten" op pagina 10 voor instructies over het verbinden van uw bron met uw projector.

De ingangsbron van de projector wordt standaard ingesteld op VGA-A. Wijzig indien nodig, de ingangsbron van de projector.

Als er meerdere bronnen zijn aangesloten op de projector, druk dan op de knop

Bron

op de afstandsbediening of het bedieningspaneel om de gewenste bron te selecteren. Zie "Het bedieningspaneel gebruiken" op pagina 30 en "De afstandsbediening gebruiken" op pagina 32 om de knop

Vo ed in g

(zie "Het bedieningspaneel gebruiken" op pagina 30

Vo ed i ng

Bron

te zoeken.

Uw projector uitschakelen

LET OP: Koppel de projector los nadat u het toestel correct hebt afgesloten,

zoals beschreven in de volgende procedure.

Druk op de knop de projector correct uit te schakelen.

OPMERKING: Het bericht "Druk op de voedingsknop om de projector

uit te schakelen." verschijnt op het scherm. Het bericht verdwijnt na 5

seconden. U kunt ook op de knop Menu drukken om het bericht te verwijderen.

Druk opnieuw op de knop seconden actief.

Vo ed i ng

. Volg de instructie die is weergegeven op het scherm om

Vo ed in g

. De koelventilators blijven ongeveer 120

Uw projector gebruiken 25

Om de projector snel uit te schakelen, houdt u de knop Voeding 1 seconde ingedrukt terwijl de koelventilators van de projector nog draaien.

OPMERKING: Wacht 60 seconden voordat u de projector opnieuw inschakelt

om de interne temperatuur de tijd te geven te stabiliseren.

Koppel de voedingskabel los van het stopcontact en de projector.

Het geprojecteerde beeld aanpassen

De projectorhoogte verhogen

Druk op de knop voor de

Verhoog de projector naar de gewenste weergavehoek en laat vervolgens de knop los om de voet in deze positie te vergrendelen.

Gebruik het wiel voor het regelen van de kantelhoek om de weergavehoek fijn af te stellen.

De projectorhoogte verlagen

Druk op de knop voor de

Verlaag de projector en laat vervolgens de knop los om de voet in deze positie te vergrendelen.

regelbare voet

1 Regelknop voor de voetjes 2 Afstelbare voet (Kantelhoek: 0 tot 8 graden) 3 Regelwiel voor kantelhoek

26 Uw projector gebruiken

Het zoomen en de focus van de projector

234 51 6

aanpassen

LET OP: Om schade aan de projector te vermijden, moet u ervoor zorgen dat de

zijdeur is gesloten en de afstelbare voet volledig is ingetrokken voordat u de projector verplaatst.

Open de zijdeur van de projector.

Ontgrendel de lens voordat u deze instelt.

Verdraai de verticale/horizontale lensknop om de lens te verplaatsen.

Nadat u de lens hebt verplaatst, vergrendelt u hem weer.

Trek de zoomring omhoog en omlaat om in en uit te zoomen.

Draai de scherpstelring tot het beeld duidelijk leesbaar is. De projector kan scherpstellen op een afstand van 1,0 tot 12,0 m.

Sluit de zijdeur van de projector.

1 Zijdeur 2 Knop voor verticaal verplaatsen lens 3 Vergrendeling lensverplaatsing 4 Knop voor horizontaal verplaatsen lens 5 Zoomring 6 Scherpstelring

Uw projector gebruiken 27

De grootte van het projectiebeeld aanpassen

Afstand projector-scherm

292,9" (743,97 cm)

244,17"

(620,19 cm)

239,29" (607,80 cm)

199,40"

(506,48 cm)

156,67"

(397,94 cm)

188,01" (477,55 cm)

134,29" (341,10 cm)

39,37' (12,0 m)

32,15' (9,8 m)

28 Uw projector gebruiken

25,26' (7,7 m)

111,9 1"

(284,25 cm)

18,04' (5,5 m)

69,18"

(175,72 cm)

(51,56 cm)

11,15' (3,4 m)

83,02" (210,87 cm)

24,42" (62,03 cm)

20,3"

3,28' (1,0 m)

(Min. zoom) (Max. zoom)

134,29"

Hoogte: 192 cm

Afstand: 5,5 m

Schermformaat Bovenste Schermformaat Bovenste

Gewenste

Afstand (m)

<A>

Diagonaal

(inch)

<B>

B (cm) x

H (cm)

Van

onderkant tot

bovenkant

van beeld

(cm)

Diagonaal

(inch)

<B>

B (cm) x

H (cm)

<T>

1 20,3 45 x 25 29 24,42 54 x 30 35 3,4 69,18 153 x 86 99 83,02 184 x 103 119 5,5 111,91 248 x 139 160 134,29 297 x 167 192 7,7 156,67 347 x 195 224 188,01 416 x 234 269 9,8 199,4 441 x 248 286 239,29 530 x 298 343

12 244,17 541 x 304 350 292,9 649 x 365 420

Van

onderkant tot

bovenkant

van beeld

(cm)

<T>

Uw projector gebruiken 29

Het bedieningspaneel gebruiken

1111

1010

1212

1 Waarschuwingslampje

voor LAMP

2 Waarschuwingslampje

voor TEMP

30 Uw projector gebruiken

Als de oranje indicator LAMP is opgelicht of knippert, kan een van de volgende problemen optreden:

• De lamp nadert het einde van zijn bruikbare levensduur

• De lampmodule is niet goed geïnstalleerd

• Defect lampaandrijving

• Fout kleurenwiel

Zie "Problemen met uw projector oplossen" op pagina 101 en "Geleidende signalen" op pagina 105 voor meer informatie.

Als de oranje indicator TEMP is opgelicht of knippert, kan een van de volgende problemen optreden:

• De interne temperatuur van de projector is te hoog

• Fout kleurenwiel

Zie "Problemen met uw projector oplossen" op pagina 101 en "Geleidende signalen" op pagina 105 voor meer informatie.

+ 91 hidden pages
