Dell™ PowerEdge™ 6800 Systems

Information Update

信息更新

Mise à jour des informations

Aktuelle Informationen

アップデート情報

설명서 갱신본

Actualización de información

www.dell.com | support.dell.com

Page 2

Page 3

Dell™ PowerEdge™ 6800 Systems

Information Update

www.dell.com | support.dell.com

Page 4

Notes, Notices, and Cautions

NOTE: A NOTE indicates important information that helps you make better use of your computer.

NOTICE: A NOTICE indicates either potential damage to hardware or loss of data and tells you how to avoid the

problem.

CAUTION: A CAUTION indicates a potential for property damage, personal injury, or death.

____________________

Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Trademarks used in this text: Dell, the DELL logo, and PowerEdge are trademarks of Dell Inc.; Intel is a registered trademark of Intel Corporation;

Microsoft and Windows are registered trademarks and Windows Server is a trademark of Microsoft Corporation; Red Hat is a registered trademark of Red Hat Corporation; SUSE is a registered trademark of SUSE LINUX Products GmbH.

Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.

September 2006 P/N F3227 Rev. A09

Page 5

Information Update

This document provides information for your system on the following topics:

• Reconfiguring the system for regional power requirements

• Processor upgrades

• Adaptec SCSI Card 39160 expansion-card slot restrictions

• System start-up behavior

• Integrated NIC IPMI port functionality

• Remote Access Controller card interaction with integrated video

• System messages

• Environmental data sheets

• Removing and installing the cooling shroud

• Linux operating system information

– Booting Red Hat

processors

– Using more than eight logical processors with Red Hat Enterprise Linux (Version 4)

for Intel Extended Memory 64 Technology (Intel EM64T)

– Rebooting Red Hat Enterprise Linux AS (Version 4) for Intel EM64T

– NIC device names

• Microsoft

Windows Server™ 2003 installation with more than eight logical processors

• Microsoft Windows

• Console redirection—escape key sequences

Enterprise Linux AS (Version 4) for Intel® x86 with more than eight logical

2000 installation

CAUTION: Only trained service technicians are authorized to remove the system cover and access any of

the components inside the system. Before performing any procedure, see your Product Information Guide for complete information about safety precautions, working inside the computer, and protecting against electrostatic discharge.

Information Update 3

Page 6

Reconfiguring the System for Regional Power Requirements

CAUTION: If you relocate a system operating in the 120–127 VAC or 200–240 VAC range to a different geographic

area, ensure that jumper CB_TYPE matches the AC line voltage range of your new location. If the new power source is less than 120 VAC and you do not reconfigure jumper CB_TYPE for the lower voltage power source, damage to the system power cable or the system itself may occur.

Ta b l e 1 - 1

particular location and reconfigure the CB_TYPE jumper if necessary.

Table 1-1. Areas Where AC Line Voltage May Be Less Than 120 V

AC Line Voltage Country

100 V Japan, Korea, Okinawa

105 V Korea

110 V Anguilla, Azores, Belgium, Belize, Bolivia, Brazil, Colombia, Curacao, Dominican

115 V Aruba, Barbados, North Mariana Island, St. Pierre & Miquelon, Surinam, Tonga,

Table 1-2 and Figure 1-1 show the settings and location of the CB_TYPE jumper.

Table 1-2. Power Configuration Jumper Settings

lists countries where the AC line voltage may be less than 120 V. Confirm the power source in your

Republic, Ecuador, El Salvador, France, Guam, Guyana, Haiti, Honduras, Jamaica, Lebanon, Panama, Peru, Philippines, Somalia, Surinam, Tahiti, Taiwan, Turkey, Virgin Islands

Trinidad & Tobago

Jumper Setting Description

CB_TYPE AC line voltage is 120 V or greater*

(default) AC line voltage is less than 120 V

* This jumper is not functional for systems using a line voltage in the range of 200–240 VAC.

4 Information Update

Page 7

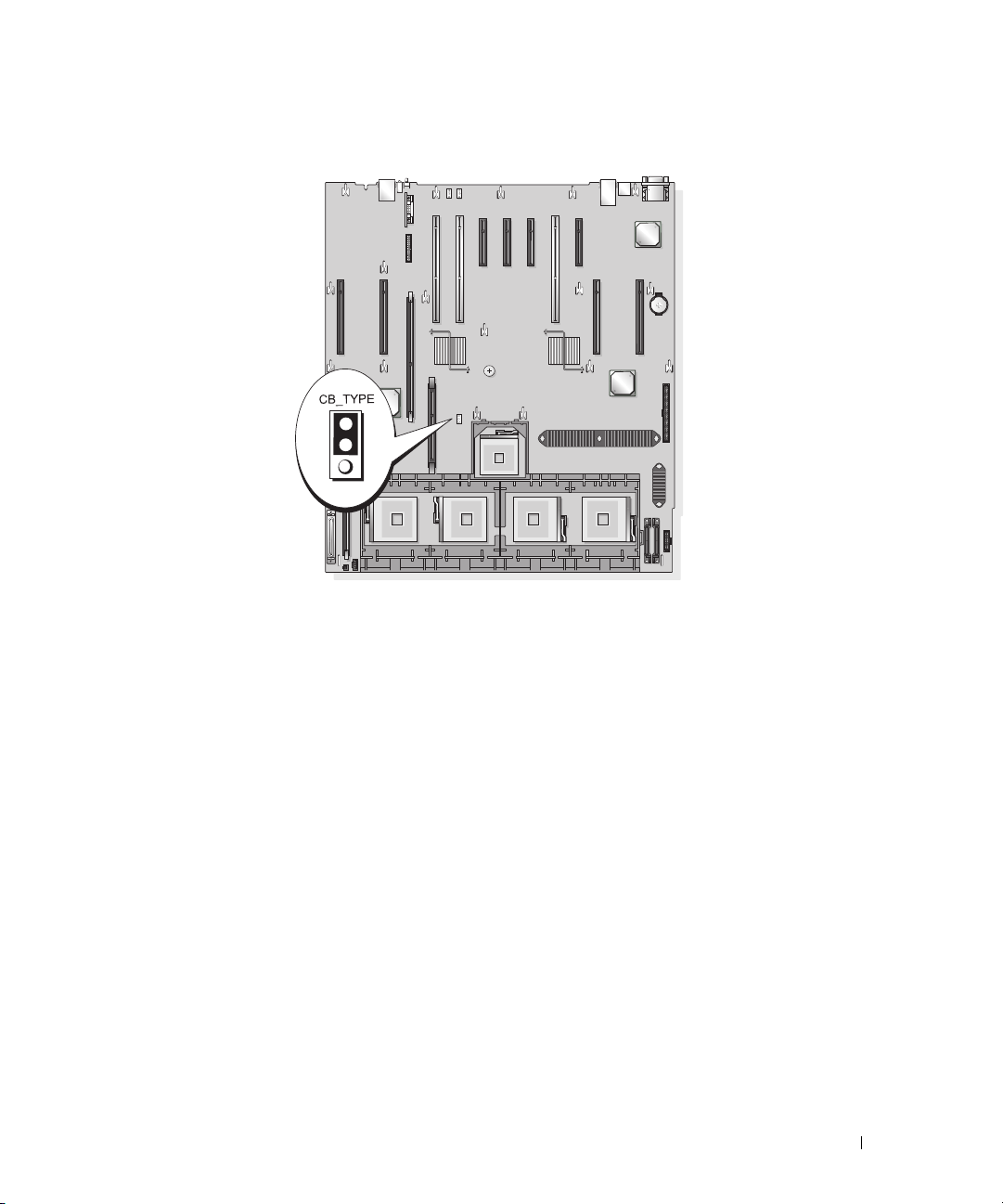

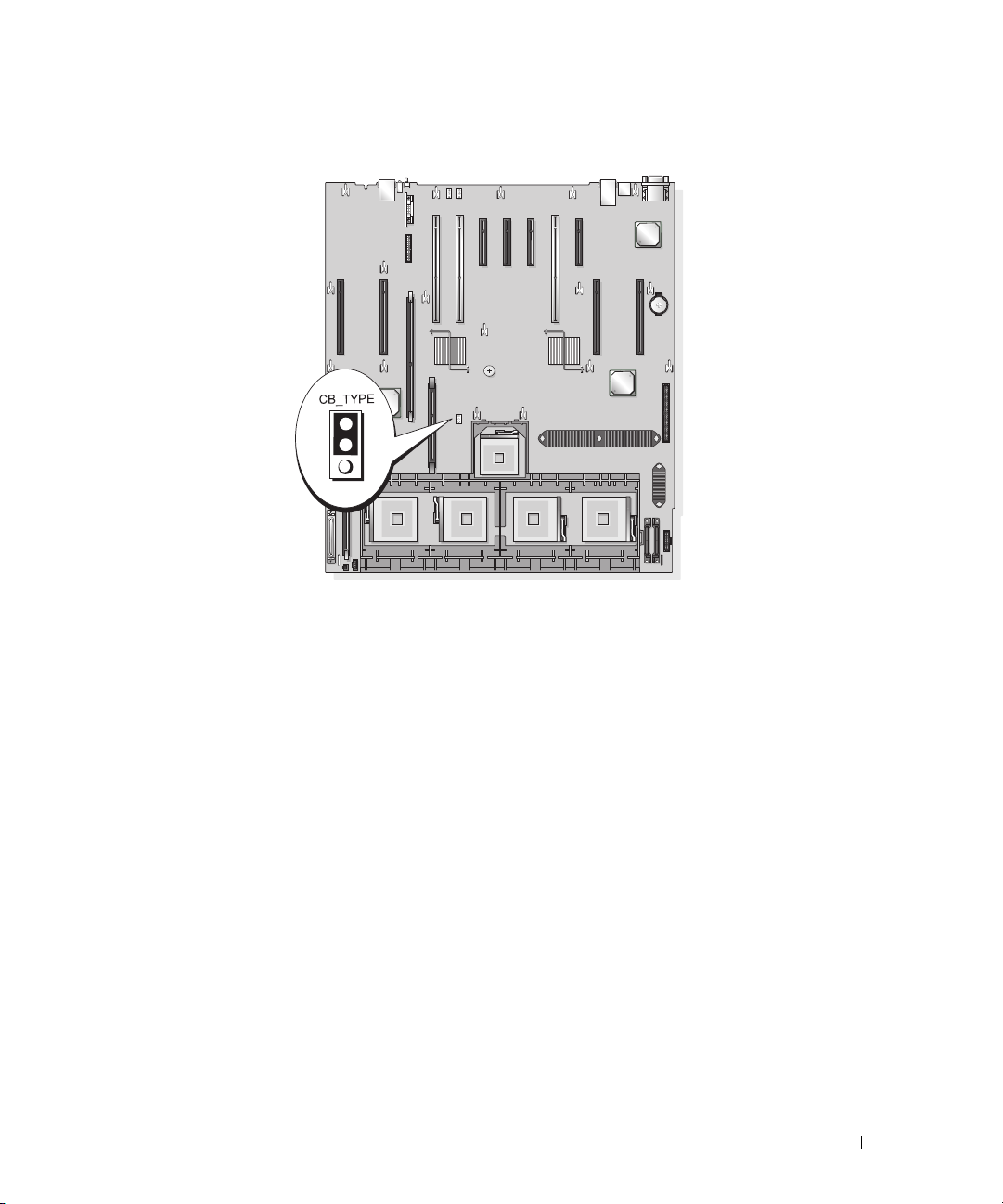

Figure 1-1. Power Configuration Jumper Location

Processor Upgrades

If you add one or more processors to your system, ensure that all processors have the same stepping value and the same cache size and technology. If you install processors with different speeds, they will operate at the speed of the slowest processor.

You must install all voltage regulator modules (VRMs) included in the upgrade kit, in addition to the processors. See "Processors" in your and VRMs.

Installation and Troubleshooting Guide

for details on installing processors

Adaptec SCSI Card 39160 Expansion-Card Slot Restrictions

If you add an Adaptec SCSI Card 39160 to a system running the Microsoft Windows 2000 Server operating system, and a Dell™ Remote Access Controller 4/P (DRAC 4/P) card is installed in expansion-card slot 7, the Adaptec 39160 card must be installed in expansion-card slot 2.

Memory Test at System Start-Up

The

System Memory Testing

enabled, the system memory is tested at each system startup. Systems with large memory configurations may take more time to complete the memory test. See your Setup program.

option in the System Setup program is disabled by default. If the option is

User’s Guide

for information on the System

Information Update 5

Page 8

System Start-Up Behavior

The following system behaviors during system start-up are normal and do not indicate a problem with the system:

• When AC power is applied to the system, if the System Setup program’s not set to allow the system to power up when AC power is applied, the cooling fans will spin-up briefly and then stop. (See your

• It may take 30 seconds or longer for video to display after the system is powered on.

User’s Guide

for information on the System Setup program.)

AC Power Recovery

option is

Integrated NIC IPMI Port Functionality

If you configure the integrated NIC for Intelligent Platform Management Interface (IPMI) pass-through traffic, and you also configure the system to boot from the network using the same IPMI port, the NIC will not be available for management traffic during system boot. After system boot is completed, IPMI functionality is automatically restored.

In addition, if you configure the NIC to support IPMI management traffic, the NIC driver’s Large-Send Offload (LSO) feature will be disabled on that port.

Remote Access Controller Card Interaction With Integrated Video

If you install an optional remote access controller card for remote systems management, the system’s front and back panel video ports will be disabled.

System Messages

Table 1-3 provides an updated list of system display at system start-up, if a memory error occurs. See "System Messages" in your

Troubleshooting Guide

6 Information Update

for additional information about system messages.

status messages that the system’s front panel

LCD may

Installation and

Page 9

Table 1-3. LCD Status Messages

Line 1 Message

SYSTEM IDSYSTEM NAME SYSTEM ID is a unique name,

E0000 OVRFLW CHECK LOG LCD overflow message.

E1000 FAIL SAFE Failsafe event. Capture the event log and see

E1000 MISCONFIG Missing or improperly installed

E0119 TEMP AMBIENT Ambient system temperature

E0119 TEMP PROC # The specified processor is out

Line 2 Message

Causes Corrective Actions

This message is for information five characters or less, defined by the user.

SYSTEM NAME is a unique name, 16 characters or less, defined by the user.

The system ID and name display under the following conditions:

• The system is powered on.

• The power is off and active POST errors are displayed.

A maximum of three error messages can display sequentially on the LCD. The fourth message displays as the standard overflow message.

VRMs.

is out of acceptable range.

of acceptable temperature range.

only.

You can change the system ID and name in the System Setup program. See your User's Guide for instructions.

Check the SEL for details on the events.

"Getting Help" in your

Installation and Troubleshooting Guide.

See "Installing a Processor VRM" in your Installation and Troubleshooting Guide. If the VRMs appear to be properly configured and installed, see "Getting Help" in your

Installation and Troubleshooting Guide.

See "Troubleshooting System Cooling Problems" in your

Installation and Troubleshooting Guide.

See "Troubleshooting System Cooling Problems" in your

Installation and Troubleshooting Guide.

Information Update 7

Page 10

Table 1-3. LCD Status Messages (continued)

Line 1 Message

E0119 TEMP PLANAR System board temperature is out

E0212 PROC VTT Processor VTT voltage is out

E0212 VOLT PG n System power supply is out of

E0212 VOLT PG n Video Video voltage is out of acceptable

E0212 VOLT BATT ROMB Faulty RAID battery. Replace the RAID battery.

E0212 VOLT BATT CMOS Faulty system battery. See "Troubleshooting the System

E0276 PROC # STATUS Faulty or improperly installed

E0276 PROC # VCORE The VCORE voltage of the

Line 2 Message

Causes Corrective Actions

See "Troubleshooting System

of acceptable temperature range.

of acceptable voltage range.

acceptable voltage range; faulty or improperly installed power supply.

voltage range.

processor.

specified processor is out of acceptable range.

Cooling Problems" in your

Installation and Troubleshooting Guide.

See "Troubleshooting Power Supplies" in your Installation and Troubleshooting Guide.

See "Getting Help" in your

Installation and Troubleshooting Guide.

See "Activating the Optional Integrated RAID Controller" in your Installation and Troubleshooting Guide.

Battery" in your Installation and Troubleshooting Guide. If the problem persists, see " Getting Help" in your Installation and Troubleshooting Guide.

See "Troubleshooting the Microprocessors" in your

Installation and Troubleshooting Guide.

See "Troubleshooting the Microprocessors" in your

Installation and Troubleshooting Guide. If the problem still

persists, see "Getting Help" in your Installation and Troubleshooting Guide.

8 Information Update

Page 11

Table 1-3. LCD Status Messages (continued)

Line 1 Message

E0276 VRM # PG The voltage of the specified VRM

E0276 VCACHE # PG The voltage of the specified

E0276 PS AC CURRENT Power supply AC current is out

E0276 PS OVER CURRENT Power supply current is out

E0412 RPM FAN PS BLANK Power supply fan RPM is out

E0412 RPM FAN n

E0780 PROC # CONFIG

E0780 PROC # DISABLED The specified processor is

Line 2 Message

FAN REDUNDANCY LOST

ERR

Causes Corrective Actions

is out of acceptable range.

VCACHE is out of acceptable range.

of acceptable range.

Specified cooling fan is faulty, improperly installed, or missing.

The specified processor has a configuration error.

disabled.

See "Troubleshooting the Microprocessors" in your

Installation and Troubleshooting Guide. If the problem still

persists, see "Getting Help" in your Installation and Troubleshooting Guide.

See "Troubleshooting the Microprocessors" in your

Installation and Troubleshooting Guide. If the problem still

persists, see "Getting Help" in your Installation and Troubleshooting Guide.

See "Troubleshooting Power Supplies" in your Installation and Troubleshooting Guide.

See "Troubleshooting System Cooling Problems" in your

Installation and Troubleshooting Guide.

See "Troubleshooting System Cooling Problems" in your

Installation and Troubleshooting Guide.

See "Troubleshooting the Microprocessors" in your

Installation and Troubleshooting Guide.

See "Troubleshooting the Microprocessors" in your

Installation and Troubleshooting Guide.

Information Update 9

Page 12

Table 1-3. LCD Status Messages (continued)

Line 1 Message

E0780 PROC n PRESENCE Microprocessor is not installed

E07F0 PROC n IERR Faulty or improperly installed

E07FA PROC n THERMTRIP Specified microprocessor is out

E0876 PS n MISSING

E0876 PS n PREDICTIVE Power supply voltage is out of

E0876 PS n AC LOST

Line 2 Message

PS n STATUS

PS n AC RANGE

Causes Corrective Actions

in socket n.

microprocessor.

of acceptable temperature range and has halted operation.

No power available from the specified power supply; specified power supply is improperly installed or faulty.

acceptable range; specified power supply is improperly installed or faulty.

Power source for specified power supply is unavailable, or out of acceptable range.

Install a microprocessor in socket n. See "Installing a Processor" in your Installation and Troubleshooting Guide.

See "Troubleshooting the Microprocessors" in your

Installation and Troubleshooting Guide.

See "Troubleshooting System Cooling Problems" in your

Installation and Troubleshooting Guide. If the problem persists,

ensure that the microprocessor heat sinks are properly installed. See " Removing a Processor" in your Installation and Troubleshooting Guide.

NOTE: The LCD continues to

display this message until the system’s power cord is disconnected and reconnected to the AC power source, or the SEL is cleared using either Server Assistant or the BMC Management Utility. See the Dell OpenManage

Baseboard Management Controller User’s Guide for

information about these utilities.

See "Troubleshooting Power Supplies" in your Installation and Troubleshooting Guide.

Check the AC power source for the specified power supply.

10 Information Update

Page 13

Table 1-3. LCD Status Messages (continued)

Line 1 Message

E0880 PS REDUNDANCY

E0D76 BP DRIVE n Faulty or improperly installed

E0D76 1x2 Drive n The specified drive on the 1x2

E0D76 SCSI CONNECTOR SCSI cable is not connected. See "Troubleshooting SCSI Hard

EB107 PROC BUS PERR

EB107 PROC MACHINE CHK Faulty or improperly installed

EB107 PROC HOT Processor is out of acceptable

Line 2 Message

LOST

PROC INIT ERR PROC PROTOCOL ERR

Causes Corrective Actions

Power supply redundancy has been lost because a power supply has been removed from the system.

hard drive or RAID controller.

backplane is faulty or improperly installed, or the RAID controller is faulty or improperly installed.

Faulty or improperly installed microprocessor or system board.

microprocessor or system board.

temperature range and has halted operation.

Reinstall the power supply to restore redundancy.

See "Troubleshooting SCSI Hard Drives," "Troubleshooting a RAID Controller Card," and "Troubleshooting the Integrated RAID Controller" in your

Installation and Troubleshooting Guide.

See "Troubleshooting SCSI Hard Drives," "Troubleshooting a RAID Controller Card," and "Troubleshooting the Integrated RAID Controller" in your

Installation and Troubleshooting Guide.

Drives" in your Installation and Troubleshooting Guide.

See "Troubleshooting the Microprocessors" in your

Installation and Troubleshooting Guide.

If the problem persists, see "Getting Help" in your

Installation and Troubleshooting Guide.

See "Troubleshooting the Microprocessors" in your

Installation and Troubleshooting Guide. If the problem persists,

see "Getting Help" in your

Installation and Troubleshooting Guide.

See "Troubleshooting System Cooling Problems" in your

Installation and Troubleshooting Guide.

Information Update 11

Page 14

Table 1-3. LCD Status Messages (continued)

Line 1 Message

EB10C ECC UNCORR ERR

EB113 I/O CHANNEL CHK System I/O channel check error

EB113 PCI PARITY ERR PCI parity error has occurred. See "Troubleshooting Expansion

EB113 PCI SYSTEM ERR PCI system error has occurred. See "Troubleshooting Expansion

EB113 PCIE FATAL ERR Fatal PCIe error has occurred. See "Troubleshooting Expansion

EB113 PCIE NON

Line 2 Message

ECC UNCORR ERR BANK #

FATAL ERR

Causes Corrective Actions

Uncorrectable ECC errors have occurred in system memory. The affected memory bank may be specified.

has occurred.

Non-fatal PCIe error has occurred.

See "Troubleshooting System Memory" in your Installation and Troubleshooting Guide.

See "Getting Help" in your

Installation and Troubleshooting Guide.

Cards" in your Installation and Troubleshooting Guide. If

the problem persists, see "Getting Help" in your Installation and Troubleshooting Guide.

Cards" in your Installation and Troubleshooting Guide. If the problem persists, see "Getting Help" in your Installation and Troubleshooting Guide.

See "Troubleshooting Expansion Cards" in your Installation and Troubleshooting Guide. If the problem persists, see "Getting Help" in your Installation and Troubleshooting Guide.

12 Information Update

Page 15

Table 1-3. LCD Status Messages (continued)

Line 1 Message

EB113 CHIPSET ERR An error has occurred in the

EFFF2 ROMB PRESENCE Integrated RAID controller is

I0000 BIB BMC unable to read BIOS Initial

IB110 SBE LOG DISABLED Single-bit error log disabled. Information only.

IB110 LOGGING DISABLED BIOS logging disabled. Information only.

IB10C MEMORY SPARED Memory spare bank enabled. Information only.

IB10C MEMORY MIRRORED Memory mirroring enabled. Information only.

IB10C MEMORY RAID Memory RAID enabled. Information only.

IS000 INTRUSION System cover has been removed. Information only

Line 2 Message

Causes Corrective Actions

See "Troubleshooting the

chipset.

activated.

Block (BIB).

Microprocessors" in your

Installation and Troubleshooting Guide. If the problem persists,

see "Troubleshooting Expansion Cards" in your Installation and Troubleshooting Guide. If the problem still persists, see "Getting Help" in your

Installation and Troubleshooting Guide.

Information only.

See "Getting Help" in your

Installation and Troubleshooting Guide.

NOTE: For the full name of an abbreviation or acronym used in this table, see the "Glossary"

in your User’s Guide.

Environmental Data Sheets

For additional information about environmental measurements for specific system configurations, see

www.dell.com/environment_datasheets

Information Update 13

Page 16

Removing and Installing the Cooling Shroud

To remove the cooling shroud, grasp each end of the shroud and lift the shroud straight up from the system. To install the cooling shroud, slowly lower the shroud straight down into the system and then press down on the four icons (above the latches) until the shroud snaps into place. See Figure 1-2.

Figure 1-2. Removing and Installing the Cooling Shroud

icons (4)

cooling shroud

latches (4)

14 Information Update

Page 17

Linux Operating System Information

Booting Red Hat Enterprise Linux AS (Version 4) for Intel x86 With More than Eight Logical Processors

A system running the Red Hat Enterprise Linux AS (version 4) for Intel x86 operating system will fail to boot if it is configured with more than eight logical processors. To work around this issue, pass the parameter apic=bigsmp to the kernel command line at system boot. A correction for this issue will be available in a future Red Hat Enterprise Linux Version 4 Update.

Using More than Eight Logical Processors With Red Hat Enterprise Linux (Version 4) for Intel EM64T

A limitation in the Red Hat Enterprise Linux (version 4) for Intel EM64T operating system will cause the operating system to use no more than eight logical processors even if more processors are present in your system. On systems with more than eight logical processors, the Linux operating system will recognize and report only eight processors. For more information about this limitation, see the

Update 3 Release Notes

on the Red Hat web site at

http://www.redhat.com/docs/manuals/enterprise/

Rebooting Red Hat Enterprise Linux AS (Version 4) for Intel EM64T

The system may hang when the message Restarting System appears while rebooting a system running the Red Hat Enterprise Linux AS (version 4) for Intel EM64T operating system. If this occurs, use the power button to power off the system. A correction for this issue will be available in a future Red Hat Enterprise Linux Version 4 Update.

Red Hat Enterprise Linux 4

NIC Device Names

In a system using the Linux operating system without an optional PCI-X NIC card installed, the integrated

eth0

and

eth1

NICs are assigned device names is assigned device name integrated NICs will be assigned subsequent numbers. The designations are assigned in the order of the PCI bus scan.

eth0

(a dual-port card will be assigned device names

. However, if you install a PCI-X NIC card, the card’s NIC port

eth0

and

eth1)

and the

Microsoft Windows Server 2003 Installation With More than Eight Logical Processors

A system configured with more than eight logical processors may hang during installation of versions of Microsoft Windows Server 2003 Standard or Enterprise Edition earlier than SP1. To avoid this issue, temporarily disable Logical Processor in the System Setup program.

information on the System Setup program.)

(See your

User’s Guide

Information Update 15

for

Page 18

Microsoft Windows 2000 Installation

Installation of Microsoft Windows 2000 Server or Microsoft Windows 2000 Advance Server is

not

on PowerEdge 6800 systems featuring dual-core processors with L3 cache.

NOTE:

Installation of Microsoft Windows 2000 Server or Microsoft Windows 2000 Advanced Server is supported on PowerEdge 6800 systems featuring single-core processors (with or without L3 cache) and dual-core processors with L2 cache only.

The processor type can be obtained by one of the following methods:

• Check your system purchase order details.

• Check the system startup screen.

• Check

CPU Information

in the system setup program.

Console Redirection—Escape Key Sequences

The following table updates the escape key sequences for function keys in the "Using Console Redirection" section of your User’s Guide.

Table 1-4. Escape Sequences for Function Keys

Key(s) Supported Sequence

supported

16 Information Update

Page 19

Dell™ PowerEdge™ 6800 系统

信息更新

www.dell.com | support.dell.com

Page 20

注、注意和警告

注：注表示可以帮助您更好地使用计算机的重要信息。

注意：注意表示可能会损坏硬件或导致数据丢失，并告诉您如何避免此类问题。

警告：警告表示可能会导致财产损失、人身伤害甚至死亡。

____________________

本文件中的信息如有更改，恕不另行通知。

未经

Dell Inc.

本文中使用的商标：是

Microsoft Corporation

标；

SUSE 是 SUSE LINUX Products GmbH

本文件中述及的其它商标和产品名称是指拥有相应商标和名称的公司或其制造的产品。的其它商标和产品名称不拥有任何专有权。

2006 年 9

书面许可，严禁以任何形式进行复制。

Dell、DELL

月

P/N F3227

徽标和

的注册商标，

修订版

PowerEdge 是 Dell Inc.

Windows Server 是 Microsoft Corporation

的注册商标。

A09

商标；

Intel 是 Intel Corporation

的商标；

的注册商标；

Red Hat 是 Red Hat Corporation

Dell Inc.

对本公司的商标和产品名称之外

Microsoft 和 Windows

的注册商

Page 21

信息更新

本说明文件针对您的系统提供了有关以下主题的信息：

•

针对地区性的电源要求重新配置系统

•

处理器升级

•

Adaptec SCSI Card 39160

•

系统启动行为

•

集成

NIC IPMI

•

远程访问控制器卡与集成视频的相互影响

•

系统信息

•

环境数据表

•

卸下和安装冷却通风罩

•

警告：只有经过培训的维修技术人员才有权卸下主机盖并拆装系统内部的任何组件。在执行任何过程之

操作系统信息

Linux

–

当系统配备（第

–

对适用于使用多于八个的逻辑处理器

–

重新引导用于

–

NIC

在多于八个逻辑处理器时安装

Microsoft Windows

控制台重定向

前，请参阅《产品信息指南》，获取有关安全预防措施、拆装计算机内部组件以及防止静电释放的完整信息。

端口功能

版）

Intel 64

设备名称

按键转义序列

个以上逻辑处理器时引导适用于

Intel 64

扩充卡插槽限制

位扩展内存技术

Microsoft® Windows Server™ 2003

2000

安装

Intel® x86 的 Red Hat® Enterprise Linux AS

(Intel EM64T) 的 Red Hat Enterprise Linux（第 4

(Intel EM64T) 的 Red Hat Enterprise Linux AS（第 4

版）

信息更新 19

Page 22

针对地区性的电源要求重新配置系统

警告：如果将工作在

CB_TYPE

如果新电源低于系统本身损坏。

表

列出了交流线电压可能低于

1-1

并根据需要重新配置

表

1-1.

交流线电压国家或地区

100 V

105 V

110 V

与新位置的交流线电压范围相符。

120 VAC

CB_TYPE

交流线电压可能低于

日本、韩国、冲绳群岛

韩国

安圭拉、亚述尔群岛、比利时、伯利兹、玻利维亚、巴西、哥伦比亚、库拉索、多米尼加共和国、厄瓜多尔、萨尔瓦多、法国、关岛、圭亚那、海地、洪都拉斯、牙买加、黎巴嫩、巴拿马、秘鲁、菲律宾、索马里、苏里南、塔希提岛、台湾、土尔其、维尔京群岛

115 V

阿鲁巴、巴巴多斯、北马里亚纳群岛、圣皮埃尔和密克隆群岛、苏里南、汤加、特立尼达和多巴哥

表

和图

1-2

电源配置跳线设置

1-2.

1-1

说明了

CB_TYPE

120-127 VAC 或 200-240 VAC

并且没有针对较低电压电源重新配置跳线

的国家或地区。请确认您所在的特定位置的电源，

120 V

范围内的系统重新部署到另一个地区，应确保跳线

跳线。

的地区

120 V

跳线的设置和位置。

CB_TYPE

，则可能会导致系统电源线或

跳线设置说明

CB_TYPE

交流线电压为

（默认设置）交流线电压低于

* 如果系统使用的线电压在 200-240 VAC 范围内，此跳线不起作用。

20 信息更新

120 V

或更高

Page 23

图

电源配置跳线位置

1-1.

处理器升级

如果将一个或多个处理器添加到系统中，应确保所有处理器均具有相同的步进值和相同的缓存大小和技术。如果安装的处理器具有不同速率，它们将以最慢处理器的速率工作。

除了处理器之外，还必须安装升级套件中附带的所有稳压器模块详情，请参阅

Adaptec SCSI Card 39160

如果将

™

远程访问控制器

Dell

卡插槽

《安装与故障排除指南》

Adaptec SCSI Card 39160

4/P (DRAC 4/P)

中。

中的“处理器”。

扩充卡插槽限制

添加到运行

Microsoft Windows 2000 Server

卡安装在扩充卡插槽

中，则

(VRM)

。有关安装处理器和

Adaptec 39160

操作系统的系统中，并且

卡必须安装在扩充

VRM

的

系统启动时的内存测试

系统设置程序中的每次启动时都会测试系统内存。较大内存配置的系统可能需要更多时间来完成内存测试。有关系统设置程序的信息，请参阅

System Memory Testing

《用户指南》

（系统内存测试）选项默认为禁用。如果启用该选项，系统

。

信息更新 21

Page 24

系统启动行为

在系统启动期间，以下系统行为属于正常现象，并不表示系统有问题。

•

当交流电源施加在系统上时，如果系统设置程序的设为允许系统在交流电源接通时启动，冷却风扇将会短暂地转动，然后停止。（有关系统设置程序的信息，请参阅

•

在系统通电之后，可能需要

《用户指南》

。）

秒或更长时间才能显示视频。

AC Power Recovery

（交流电源恢复）选项没有

集成

如果将集成

Interface NIC

此外，如果将（

NIC IPMI

NIC

）直通流量，同时还将系统配置为使用同一个

将无法用于传送管理流量。系统引导之后，

NIC

LSO，Large-Send Offload

端口功能

配置为用于传送智能平台管理接口（

IPMI

配置为支持

）功能将在该端口上禁用。

IPMI

管理流量，则

NIC

IPMI，Intelligent Platform Management

端口通过网络引导，则在系统引导期间，

IPMI

功能会自动恢复。

驱动程序的大量传送卸载

远程访问控制器卡与集成视频的相互影响

如果安装可选的远程访问控制器卡以用于远程系统管理，则系统前面板和后面板的视频端口将被禁用。

系统信息

表

提供了系统状态信息的更新列表，如果系统启动时发生内存错误，系统前面板

1-3

息。有关系统信息的其它信息，请参阅

《安装与故障排除指南》

中的“系统信息”。

LCD

会显示该信

22 信息更新

Page 25

表

1-3. LCD

第

行信息第

状态信息

行

信息

SYSTEM IDSYSTEM NAME

E0000 OVRFLW CHECK LOG

E1000 FAIL SAFE

E1000 MISCONFIG

E0119 TEMP AMBIENT

E0119 TEMP PROC #

E0119 TEMP PLANAR

E0212 PROC VTT

E0212 VOLT PG n

原因纠正措施

SYSTEM ID（系统标识）是一个少于或等于

个字符的唯

一名称，由用户定义。

SYSTEM NAME（系统名称）是一个少于或等于

个字符的

此信息仅供参考。

您可以在系统设置程序中更改系统标识和名称。有关说明，请参阅《用户指南》。

唯一名称，由用户定义。

如果出现以下情况，将会显示系统标识和名称：

• 系统已开机。

• 电源已关闭，并且显示活动

错误。

POST

溢出信息。

LCD

上最多可连续显示三

LCD

查看细信息。

以了解事件的详

SEL

则错误信息。第四则信息将作为标准溢出信息显示。

故障保护事件。获取事件日志，并请参阅

《安装与故障排除指南》中的 “获得帮助”。

缺少

VRM 或 VRM

不正确。

安装

请参阅《安装与故障排除指南》中的“安装处理器如果

VRM

已正确配置和安装，请参阅《安装与故障排除指南》中的“获得帮助”。

系统环境温度已超出可接受的范围。

指定的处理器已超出可接受的温度范围。

系统板温度已超出可接受的温度范围。

处理器

电压已超出可接受

VTT

的电压范围。

系统电源设备已超出可接受的电压范围；电源设备出现故

请参阅《安装与故障排除指南》中的“排除系统冷却问题”。

请参阅《安装与故障排除指南》中的“排除电源设备故障”。

障或安装不正确。

”。

信息更新 23

Page 26

表

1-3. LCD

第

行信息第

E0212 VOLT PG n Video

E0212 VOLT BATT ROMB

E0212 VOLT BATT CMOS

E0276 PROC # STATUS

E0276 PROC # VCORE

E0276 VRM # PG

E0276 VCACHE # PG

E0276 PS AC CURRENT

E0276 PS OVER CURRENT

E0412 RPM FAN PS BLANK

状态信息（续）

行

信息

原因纠正措施

视频电压已超出可接受的电压范围。

电池出现故障。更换

RAID

系统电池出现故障。请参阅《安装与故障排除指南》

处理器出现故障或安装不正确。请参阅《安装与故障排除指南》

指定处理器的已超出可接受的范围。

指定

VRM

可接受的范围。

指定

VCACHE

超出可接受的范围。

电源设备交流电流已超出可接受的范围。

电源设备电流已超出可接受的范围。

电源设备风扇可接受的范围。

VCORE

的电压已超出

RPM

电压

的电压已

已超出

请参阅《安装与故障排除指南》中的“获得帮助”。

电池。请参阅

RAID

《安装与故障排除指南》中的 “激活可选的集成控制器”。

中的“排除系统电池故障”。如果问题仍然存在，请参阅《安装与故障排除指南》中的 “获得帮助”。

中的“排除微处理器故障”。

请参阅《安装与故障排除指南》中的“排除微处理器故障”。如果问题仍然存在，请参阅《安装与故障排除指南》中的 “获得帮助”。

请参阅《安装与故障排除指南》中的“排除电源设备故障”。

请参阅《安装与故障排除指南》中的“排除系统冷却问题”。

RAID

24 信息更新

Page 27

表

1-3. LCD

第

行信息第

E0412 RPM FAN n

E0780 PROC # CONFIG

E0780 PROC # DISABLED

E0780 PROC n PRESENCE

E07F0 PROC n IERR

E07FA PROC n THERMTRIP

E0876 PS n MISSING

E0876 PS n PREDICTIVE

E0876 PS n AC LOST

E0880 PS REDUNDANCY

状态信息（续）

行

信息

FAN REDUNDANCY LOST

ERR

PS n STATUS

PS n AC RANGE

LOST

原因纠正措施

指定的冷却风扇出现故障、安装不正确或未安装。

指定的处理器出现配置错误。请参阅《安装与故障排除指南》

禁用了指定的处理器。请参阅《安装与故障排除指南》

微处理器未安装在插槽n 中。在插槽

微处理器出现故障或安装不正确。

指定的微处理器超出可接受的温度范围，已停止操作。

指定的电源设备未提供电源；指定的电源设备安装不正确或出现故障。

电源设备的电压已超出可接受的范围；指定的电源设备安装不正确或出现故障。

指定的电源设备的电源没有电，或已超出可接受的范围。

由于已从系统中卸下电源设备，因此缺少了冗余电源设备。

请参阅《安装与故障排除指南》中的“排除系统冷却问题”。

中的“排除微处理器故障”。

中安装微处理器。

请参阅《安装与故障排除指南》中的“安装处理器”。

请参阅《安装与故障排除指南》中的“排除微处理器故障”。

请参阅《安装与故障排除指南》中的“排除系统冷却问题”。如果问题仍然存在，请确保微处理器散热器已正确安装。请参阅《安装与故障排除指南》中的 “卸下处理器”。

注：

LCD 会继续显示该信息，直到系统的电源线与交流电源断开连接然后重新连接，或使用

Server Assistant 或 BMC Management Utility 清除 SEL。

有关这些公用程序的信息，请参阅《Dell OpenManage 底板管理控制器用户指南》。

请参阅《安装与故障排除指南》中的“排除电源设备故障”。

请检查指定的电源设备的交流电源。

重新安装电源设备以恢复冗余。

信息更新 25

Page 28

表

1-3. LCD

第

行信息第

E0D76 BP DRIVE n

E0D76 1x2 DRIVE n

E0D76 SCSI CONNECTOR

EB107 PROC BUS PERR

EB107 PROC MACHINE CHK

EB107 PROC HOT

EB10C ECC UNCORR ERR

EB113 I/O CHANNEL CHK

EB113 PCI PARITY ERR

状态信息（续）

行

信息

PROC INIT ERR PROC PROTOCOL ERR

ECC UNCORR ERR BANK #

原因纠正措施

硬盘驱动器或出现故障或安装不正确。

背板上的指定驱动器出现

1x2

故障或安装不正确，或控制器出现故障或安装不正确。

电缆断开。请参阅《安装与故障排除指南》

SCSI

微处理器或主板出现故障或安装不正确。

处理器超出可接受的温度范围，已停止操作。

系统内存中发生不可修复的

错误。可能指定了受影

ECC

响的内存组。

出现系统

出现了

I/O

奇偶校验错误。请参阅《安装与故障排除指南》

PCI

控制器

RAID

信道检查错误。请参阅《安装与故障排除指南》

请参阅《安装与故障排除指南》中的“排除障”、“排除障”或“排除集成故障”。

中的“排除器故障”。

请参阅《安装与故障排除指南》中的“排除微处理器故障”。

如果问题仍然存在，请参阅《安装与故障排除指南》中的 “获得帮助”。

请参阅《安装与故障排除指南》中的“排除微处理器故障”。如果问题仍然存在，请参阅《安装与故障排除指南》中的 “获得帮助”。

请参阅《安装与故障排除指南》中的“排除系统冷却问题”。

请参阅《安装与故障排除指南》中的“排除系统内存故障”。

中的“获得帮助”。

中的“排除扩充卡故障”。如果问题仍然存在，请参阅《安装与故障排除指南》中的 “获得帮助”。

SCSI

RAID

SCSI

RAID

SCSI

硬盘驱动器故

RAID

硬盘驱动器故

RAID

硬盘驱动

控制器卡故

控制器

控制器卡故

控制器

26 信息更新

Page 29

表

1-3. LCD

第

行信息第

EB113 PCI SYSTEM ERR

EB113 PCIE FATAL ERR

EB113 PCIE NON FATAL

EB113 CHIPSET ERR

EFFF2 ROMB PRESENCE

I0000 BIB

IB110 SBE LOG DISABLED

IB110 LOGGING DISABLED

IB10C MEMORY SPARED

IB10C MEMORY MIRRORED

IB10C MEMORY RAID

IS000 INTRUSION

注：

状态信息（续）

行

信息

ERR

有关本表中缩写词或缩略词的全名，请参阅《用户指南》中的 “词汇表”。

原因纠正措施

出现了

出现了严重的

出现了非严重的

芯片组出现错误。请参阅《安装与故障排除指南》

已激活集成的

BMC (BIB)

已禁用单一位错误日志。仅供参考。

已禁用

内存备用记忆库已启用。仅供参考。

内存镜像功能已启用。仅供参考。

已启用内存

主机盖被卸下。仅供参考

系统错误。请参阅《安装与故障排除指南》

PCI

错误。请参阅《安装与故障排除指南》

PCIe

错误。请参阅《安装与故障排除指南》

PCIe

控制器。仅供参考。

RAID

无法读取

。

BIOS

RAID

日志记录。仅供参考。

初始块

BIOS

。仅供参考。

中的“排除扩充卡故障”。如果问题仍然存在，请参阅《安装与故障排除指南》中的 “获得帮助”。

中的“排除微处理器故障”。如果问题仍然存在，请参阅《安装与故障排除指南》中的 “排除扩充卡故障”。如果问题仍然存在，请参阅《安装与故障排除指南》中的“获得帮助”。

请参阅《安装与故障排除指南》中的“获得帮助”。

信息更新 27

Page 30

环境数据表

有关特定系统配置的环境测量值的其它信息，请访问

www.dell.com/environment_datasheets

。

卸下和安装冷却通风罩

要卸下冷却通风罩，抓住通风罩的每一端，从系统中竖直向上提起通风罩。要安装冷却通风罩，缓慢将通风罩竖直向下放低到系统中，然后按下闩锁上的四个图标，直到通风罩卡入到位。请参阅图

图

1-2.

闩锁 (4)

。

1-2

卸下和安装冷却通风罩

图标 (4)

冷却通风罩

28 信息更新

Page 31

Linux

操作系统信息

当系统配备

Linux AS

如果一台运行适用于上的逻辑处理器，系统将无法引导。要解决这一问题，请在系统引导时将参数内核命令行。在将来的

对适用于

适用于

Intel EM64T 的 Red Hat Enterprise Linux

系统所使用的逻辑处理器不得超过八个，即使系统中的处理器多于八个也是如此。对于配备的逻辑处理器超过八个的系统，此

Red Hat

本注释。

重新引导适用于

当重新引导运行用于在出现信息请使用电源按钮关闭系统。在将来的

设备名称

NIC

在使用

Linux

和

eth1

分配设备名称列分配。

个以上逻辑处理器时引导适用于

（第

版）

Intel x86 的 Red Hat Enterprise Linux AS

Red Hat Enterprise Linux 第 4

Intel EM64T 的 Red Hat Enterprise Linux

（第

操作系统将只识别和报告八个处理器。有关这一限制的详情，请参阅

Linux

网站

http://www.redhat.com/docs/manuals/enterprise/

Intel EM64T 的 Red Hat Enterprise Linux AS

Intel EM64T 的 Red Hat Enterprise Linux AS（第 4

Restarting System

操作系统且没有安装可选

。但是，如果安装

eth0

和

PCI-X NIC

eth1

（重新启动系统）

Red Hat Enterprise Linux 第 4

PCI-X NIC

卡，则为该卡的

，而为集成

）

分配后续编号。这些指定名称按

NIC

Intel x86 的 Red Hat Enterprise

（第

版）操作系统的系统配置了

apic=bigsmp

版更新中将提供此问题的修正。

（第

卡的系统中，为集成

版）使用多于八个的逻辑处理器

版）操作系统存在一个限制，该限制导致操作

上的

Red Hat Enterprise Linux 4

（第

时，该系统可能会挂起。如果出现这种情况，

端口分配设备名称

NIC

版）

版）操作系统的系统时，

版更新中将提供此问题的修正。

分配的设备名称是

NIC

（将为双端口卡

eth0

总线扫描序

PCI

传递到

更新

个以

eth0

版

在多于八个逻辑处理器时安装

在安装低于可能会挂起。要避免这一问题，请在系统设置程序中暂时禁用（有关系统设置程序的详细信息，请参阅

SP1 的 Microsoft Windows Server 2003

Microsoft Windows Server 2003

标准版或企业版时，配置八个以上逻辑处理器的系统

《用户指南》

。）

Logical Processor

（逻辑处理器）。

信息更新 29

Page 32

Microsoft Windows 2000

安装

在配备双核处理器（带

或

Server

可以通过以下方法之一获得处理器类型：

•

Microsoft Windows 2000 Advance Server

注：

如果

PowerEdge 6800

存的双核处理器，则支持安装

Advanced Server

检查您的系统采购订单详细信息。

检查系统启动屏幕。

在系统设置程序中检查

控制台重定向

下表更新了

表

1-4.

按键支持的序列

《用户指南》

功能键的转义序列

高速缓存）的

系统配备的是单核心处理器（带或不带

。

CPU Information（CPU

按键转义序列

的“使用控制台重定向”部分中的功能键的按键转义序列。

PowerEdge 6800

Microsoft Windows 2000 Server 或 Microsoft Windows 2000

。

系统上，不支持安装

信息）。

Microsoft Windows 2000

高速缓存）和只带

高速缓

30 信息更新

Page 33

Systèmes Dell™ PowerEdge™ 6800

Mise à jour des informations

www.dell.com | support.dell.com

Page 34

Remarques, avis et précautions

REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser

votre ordinateur.

AVIS : un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter

le problème.

PRÉCAUTION : une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle

ou de mort.

____________________

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL et PowerEdge sont des marques de Dell Inc. ; Intel est une marque déposée de Intel

Corporation ; Microsoft et Windows sont des marques déposées de Microsoft Corporation ; Windows Server est une marque de Microsoft Corporation ; Red Hat est une marque déposée de Red Hat Corporation ; SUSE est une marque déposée de SUSE LINUX Products GmbH.

Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.

Septembre 2006 P/N F3227 Rev. A09

Page 35

Mise à jour des informations

Ce document traite des sujets suivants :

• Reconfiguration du système en fonction de normes électriques locales

• Mises à niveau des processeurs

• Restriction liée à l'installation de la carte SCSI 39160 Adaptec dans un logement d'extension

• Comportement du système au démarrage

• Port IPMI intégré du NIC

• Interaction de la carte RAC avec la vidéo intégrée

• Messages du système

• Feuilles techniques sur l'environnement système

• Installation et retrait du carénage de ventilation

• Informations concernant le système d'exploitation Linux

– Démarrage de Red Hat

comprenant plus de huit processeurs logiques

– Utilisation de Red Hat Enterprise Linux (version 4) pour Intel EM64T avec plus

de huit processeurs logiques – Redémarrage de Red Hat Enterprise Linux AS (version 4) pour Intel EM64T – Noms de périphériques NIC

• Installation de Microsoft de huit processeurs logiques

• Installation de Microsoft Windows

• Redirection de console : séquences de touches utilisant la touche Échap

Enterprise Linux AS (version 4) pour Intel®x86 sur les systèmes

Windows Server™2003 sur des systèmes équipés de plus

2000

PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour

accéder aux composants internes. Avant de commencer toute intervention, consultez le Guide d'informations sur le produit pour obtenir des informations détaillées sur les consignes de sécurité, les interventions dans l'ordinateur et la protection contre les décharges électrostatiques.

Mise à jour des informations 33

Page 36

Reconfiguration du système en fonction de normes électriques locales

PRÉCAUTION : si vous déplacez le système d'une région utilisant une alimentation de 120–127 ou 200–240 V.c.a

vers une autre zone géographique, vérifiez que le cavalier CB_TYPE est sur la position appropriée pour la région de destination. Si vous ne réglez pas ce cavalier sur la tension la plus basse alors que la nouvelle source d'alimentation utilise une tension inférieure à 120 V.c.a, vous risquez d'endommager le système ou le cordon d'alimentation.

Le tableau 1-1

dans la région où vous vous trouvez et modifiez la position du cavalier CB_TYPE si nécessaire.

Tableau 1-1. Régions dans lesquelles la tension d'alimentation peut être inférieure à 120 V

répertorie les pays pouvant utiliser une tension inférieure à 120 V. Vérifiez la tension utilisée

Tension d'alimentation en CA.

100 V Japon, Corée, Okinawa 105 V Corée 110 V Anguilla, Açores, Belgique, Belize, Bolivie, Brésil, Colombie, Curaçao, République

115 V Aruba, Barbade, Île North Mariana, St. Pierre & Miquelon, Surinam, Tonga,

Pays

dominicaine, Équateur, France, Guam, Guyana, Haïti, Honduras, Îles vierges, Jamaïque, Liban, Panama, Pérou, Philippines, Salvador, Somalie, Surinam, Tahiti, Taiwan, Turquie

Trinidad & Tobago

Le tableau 1-2 et la figure 1-1 présentent les réglages et l'emplacement du cavalier CB_TYPE.

Tableau 1-2. Réglages du cavalier pour la configuration de l'alimentation

Cavalier Paramètre Description

CB_TYPE Alimentation en 120 V ou supérieure*

(par défaut) Alimentation en 120 V ou inférieure

* Ce cavalier ne fonctionne pas sur les systèmes utilisant une tension d'alimentation de 200-240 V.c.a.

34 Mise à jour des informations

Page 37

Figure 1-1. Emplacement du cavalier de configuration de l'alimentation

Mises à niveau des processeurs

Si vous ajoutez un ou plusieurs processeurs au système, vérifiez que tous les processeurs ont le même numéro de série type (stepping) et utilisent une mémoire cache de même taille et basée sur la même technologie. Si les processeurs ont des vitesses différentes, ils fonctionneront tous à la vitesse du processeur le plus lent.

En plus des processeurs, vous devez installer tous les modules régulateurs de tension (VRM) inclus dans le kit de mise à niveau. Pour plus d'informations sur l'installation des processeurs et des VRM, voir la section “Processeurs” dans le

Guide d'installation et de dépannage

Restriction liée à l'installation de la carte SCSI 39160 Adaptec dans un logement d'extension

Si vous utilisez un système Microsoft Windows 2000 Server sur lequel un contrôleur DRAC (Dell™ Remote Access Controller) 4/P est installé dans le logement 7, la carte SCSI 39160 Adaptec doit être placée dans le logement 2.

Mise à jour des informations 35

Page 38

Test de la mémoire au démarrage du système

Par défaut, l'option de configuration du système. Si elle est activée, la mémoire système est testée à chaque démarrage. Ce test peut durer plus longtemps sur les systèmes disposant d'une quantité de mémoire importante. Consultez le

Guide d'utilisation

System Memory Testing

pour plus d'informations sur le programme de configuration du système.

(Test de la mémoire système) est désactivée dans le programme

Comportement du système au démarrage

Les événements suivants constatés au démarrage du système sont normaux et ne signalent pas la présence d'un incident :

• Lorsque le système est alimenté en CA, si l'option secteur) du programme de configuration du système n'est pas configurée pour que le système soit mis sous tension lors de son branchement sur le secteur, les ventilateurs se mettent en marchent brièvement puis s'arrêtent. Consultez le de configuration du système.

• Le délai nécessaire pour l'affichage vidéo peut prendre plus de trente secondes après la mise sous tension du système.

Guide d'utilisation

AC Power Recovery

pour plus d'informations sur le programme

(Retour de l'alimentation

Port IPMI intégré du NIC

Si vous configurez le NIC intégré pour le trafic IPMI (Intelligent Platform Management Interface) et si vous configurez également le système pour qu'il démarre à partir du réseau en utilisant le même port IPMI, le NIC ne peut pas traiter le trafic de gestion au démarrage du système. Une fois le démarrage effectué, la fonctionnalité IPMI est automatiquement restaurée.

En outre, si vous configurez le NIC pour la prise en charge du trafic de gestion IPMI, la fonction LSO (Large-Send Offload) du pilote du NIC est désactivée sur le port correspondant.

Interaction de la carte RAC avec la vidéo intégrée

Si vous installez une carte RAC pour la gestion des systèmes distants, les ports vidéo avant et arrière du système sont désactivés.

36 Mise à jour des informations

Page 39

Messages système

tableau 1-3 contient la liste à jour des

panneau avant

si une erreur mémoire se produit au démarrage du système. Pour plus d'informations sur

les messages du système, voir la section “Messages système” dans le

Tableau 1-3. Messages d'état affichés sur l'écran LCD

messages d'état qui peuvent s'afficher sur l'écran LCD du

Guide d'installation et de dépannage

Message sur la ligne 1

ID DU SYSTÈME

E0000 OVRFLW CHECK LOG Les messages à afficher dépassent

E1000 FAIL SAFE Événement Failsafe. Faites une copie du journal

Message sur la ligne 2 Causes Actions correctrices

NOM DU SYSTÈME ID DU SYSTÈME est un nom

unique, contenant un maximum de cinq caractères définis par l'utilisateur.

NOM DU SYSTÈME est un nom unique, contenant un maximum de 16 caractères définis par l'utilisateur.

L'ID et le nom du système s'affichent dans les cas suivants :

• Le système est sous tension.

• Le système est hors tension et des erreurs POST sont affichées.

la capacité de l'écran LCD. L'écran LCD ne peut afficher que

trois messages d'erreur à la suite. Le quatrième message indique que la capacité de l'écran est à son maximum.

Ce message est affiché uniquement pour information.

Vous pouvez modifier l'identificateur et le nom du système dans le programme de configuration du système. Consultez le document User's Guide (Guide d'utilisation) pour obtenir des instructions.

Vérifiez le journal d'événements du système pour plus de détails.

d'événements et reportez-vous à la section “Getting Help” (Obtention d'aide) du document

Installation and Troubleshooting Guide (Guide d'installation

et de dépannage).

Mise à jour des informations 37

Page 40

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

E1000 MISCONFIG Des modules VRM sont mal

E0119 TEMP AMBIENT La température ambiante du

E0119 TEMP PROC # La température du processeur

E0119 TEMP PLANAR La température de la carte

E0212 PROC VTT La tension VTT du processeur

Message sur la ligne 2 Causes Actions correctrices

installés ou manquants.

système est en dehors des limites autorisées.

spécifié est en dehors des limites autorisées.

système est en dehors des limites autorisées.

spécifié est en dehors des limites autorisées.

Voir “Installing a Processor VRM” (Installation d'un module VRM de processeur), dans le document

Installation and Troubleshooting Guide (Guide d'installation et de

dépannage). Si les modules VRM semblent installés et configurés correctement, reportez-vous à la section “Getting Help” (Obtention d'aide) du document

Installation and Troubleshooting Guide (Guide d'installation et de

dépannage). Voir “Troubleshooting System

Cooling Problems” (Dépannage des incidents de refroidissement du système), dans le document

Installation and Troubleshooting Guide (Guide d'installation et

de dépannage). Voir “Troubleshooting System

Cooling Problems” (Dépannage des incidents de refroidissement du système), dans le document

Installation and Troubleshooting Guide (Guide d'installation et

de dépannage). Voir “Troubleshooting System

Cooling Problems” (Dépannage des incidents de refroidissement du système), dans le document

Installation and Troubleshooting Guide (Guide d'installation et

de dépannage). Voir “Troubleshooting Power

Supplies” (Dépannage des blocs d'alimentation), dans le document Installation and Troubleshooting Guide (Guide d'installation et de dépannage).

38 Mise à jour des informations

Page 41

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

E0212 VOLT PG n L'alimentation du système a

E0212 VOLT PG n Video La tension d'alimentation de

E0212 VOLT BATT ROMB La pile RAID est défectueuse. Remplacez la pile RAID.

E0212 VOLT BATT CMOS La pile système est défectueuse. Voir “Troubleshooting the System

E0276 PROC # STATUS Le processeur est défectueux

Message sur la ligne 2 Causes Actions correctrices

Voir “Troubleshooting Power dépassé la plage de tension autorisée ; installation incorrecte ou panne d'alimentation.

la carte graphique est en dehors des limites autorisées.

ou mal installé.

Supplies” (Dépannage des blocs

d'alimentation), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Voir “Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Voir “Activating the Optional

Integrated RAID Controller”

(Activation du contrôleur RAID

intégré en option), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Battery” (Dépannage de la pile du

système), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et de

dépannage). Si l'incident persiste,

voir “Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Voir “Troubleshooting the

Microprocessors” (Dépannage

des microprocesseurs), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Mise à jour des informations 39

Page 42

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

E0276 PROC # VCORE La tension VCORE du processeur

E0276 VRM # PG La tension des modules VRM

E0276 VCACHE # PG La tension du VCACHE spécifié

Message sur la ligne 2 Causes Actions correctrices

spécifié est en dehors des limites autorisées.

est en dehors des limites autorisées.

Voir “Troubleshooting the

Microprocessors” (Dépannage

des microprocesseurs), dans

le document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Si l'incident persiste, voir

“Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Voir “Troubleshooting the

Microprocessors” (Dépannage

des microprocesseurs), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Si l'incident persiste, voir

“Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Voir “Troubleshooting the

Microprocessors” (Dépannage

des microprocesseurs), dans

le document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Si l'incident persiste, voir

“Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation

et de dépannage).

40 Mise à jour des informations

Page 43

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

E0276 PS AC CURRENT Le courant alternatif du bloc

E0276 PS OVER CURRENT Le courant du bloc d'alimen-

E0412 RPM FAN PS BLANK Le nombre de tours par minute

E0412 RPM FAN n

E0780 PROC # CONFIG

E0780 PROC # DISABLED Le processeur indiqué est

Message sur la ligne 2 Causes Actions correctrices

d'alimentation est en dehors des limites autorisées.

tation est en dehors des limites autorisées.

(RPM) du ventilateur du bloc d'alimentation est en dehors des limites autorisées.

Le ventilateur spécifié est

FAN REDUNDANCY LOST

ERR

défectueux ou manquant, ou bien il est installé de façon incorrecte.

La configuration du processeur indiqué comporte des erreurs.

désactivé.

Voir “Troubleshooting Power

Supplies” (Dépannage des blocs

d'alimentation), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Voir “Troubleshooting Power

Supplies” (Dépannage des blocs

d'alimentation), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Voir “Troubleshooting System

Cooling Problems” (Dépannage

des incidents de refroidissement

du système), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Voir “Troubleshooting System

Cooling Problems” (Dépannage

des incidents de refroidissement

du système), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Voir “Troubleshooting the

Microprocessors” (Dépannage

des microprocesseurs), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Voir “Troubleshooting the

Microprocessors” (Dépannage

des microprocesseurs), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Mise à jour des informations 41

Page 44

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

E0780 PROC n PRESENCE Le microprocesseur n'est pas

E07F0 PROC n IERR Le microprocesseur est

Message sur la ligne 2 Causes Actions correctrices

installé dans le support n.

défectueux ou mal installé.

Installez un microprocesseur dans

le support n. Voir “Installing a

Processor” (Installation d'un

processeur), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Voir “Troubleshooting the

Microprocessors” (Dépannage

des microprocesseurs, dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

42 Mise à jour des informations

Page 45

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

E07FA PROC n THERMTRIP La température du micropro-

E0876 PS n MISSING

Message sur la ligne 2 Causes Actions correctrices

cesseur spécifié est en dehors des limites autorisées et celui-ci s'est arrêté.

La source d'alimentation

PS n STATUS

spécifiée n'est pas disponible, ou bien le bloc d'alimentation est défectueux ou mal installé.

Voir “Troubleshooting System

Cooling Problems” (Dépannage

des incidents de refroidissement

du système), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et de

dépannage). Si l'incident persiste,

assurez-vous que les dissipateurs

de chaleur du microprocesseur

sont correctement installés.

Voir “Removing a Processor”

(Retrait d'un processeur), dans

le document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

REMARQUE : l'écran LCD

continue à afficher ce message

jusqu'à ce que le câble

d'alimentation du système soit

débranché puis rebranché à la

source d'alimentation en CA,

ou jusqu'à ce que le journal

d'événements soit vidé à l'aide

de Server Assistant ou de BMC

Management Utility. Consultez

le document Dell OpenManage

Baseboard Management

Controller User's Guide (Guide

d'utilisation du contrôleur BMC

Dell OpenManage) pour plus

d'informations concernant ces

utilitaires.

Voir “Troubleshooting Power

Supplies” (Dépannage des blocs

d'alimentation), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Mise à jour des informations 43

Page 46

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

E0876 PS n PREDICTIVE La tension du bloc d'alimentation

E0876 PS n AC LOST

E0880 PS REDUNDANCY

E0D76 BP DRIVE n Le disque dur ou le contrôleur

E0D76 1x2 Drive n Le lecteur connecté au fond de

Message sur la ligne 2 Causes Actions correctrices

est en dehors des limites autorisées. Le bloc d'alimentation indiqué est défectueux ou mal installé.

La source d'alimentation du bloc

PS n AC RANGE

LOST

d'alimentation indiqué est indisponible ou en dehors des limites autorisées.

Les blocs d'alimentation ne sont plus redondants car l'un d'entre eux a été retiré du système.

RAID est défectueux ou mal installé.

panier 1x2 ou le contrôleur RAID est défectueux ou mal installé.

Voir “Troubleshooting Power

Supplies” (Dépannage des blocs

d'alimentation), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Vérifiez la source d'alimentation

du bloc d'alimentation indiqué.

Réinstallez le bloc d'alimentation

pour rétablir la redondance.

Voir “ Troubleshooting SCSI Hard

Drives” (Dépannage des disques

durs SCSI), “Troubleshooting a

RAID Controller Card” (Dépan-

nage d'une carte contrôleur

RAID) et “Troubleshooting the

Integrated RAID Controller”

(Dépannage du contrôleur RAID

intégré), dans le document Instal-

lation and Troubleshooting Guide

(Guide d'installation et de dépan-

nage).

Voir “ Troubleshooting SCSI Hard

Drives” (Dépannage des disques

durs SCSI), “Troubleshooting

a RAID Controller Card”

(Dépannage d'une carte

contrôleur RAID) et

“Troubleshooting the Integrated

RAID Controller” (Dépannage

du contrôleur RAID intégré),

dans le document Installation

and Troubleshooting Guide

(Guide d'installation et de

dépannage).

44 Mise à jour des informations

Page 47

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

E0D76 SCSI CONNECTOR Le câble SCSI n'est pas connecté. Voir “ Troubleshooting SCSI Hard

EB107 PROC BUS PERR

EB107 PROC MACHINE CHK La carte système ou le micropro-

EB107 PROC HOT La température du processeur est

Message sur la ligne 2 Causes Actions correctrices

Drives” (Dépannage des disques

durs SCSI), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

PROC INIT ERR PROC PROTOCOL ERR

La carte système ou le microprocesseur est défectueux ou mal installé.

cesseur est défectueux ou mal installé.

en dehors des limites autorisées et celui-ci s'est arrêté.

Voir “Troubleshooting the

Microprocessors” (Dépannage

des microprocesseurs), dans

le document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Si l'incident persiste, voir

“Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Voir “Troubleshooting the

Microprocessors” (Dépannage

des microprocesseurs), dans

le document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Si l'incident persiste, voir

“Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Voir “Troubleshooting System

Cooling Problems” (Dépannage

des incidents de refroidissement

du système), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Mise à jour des informations 45

Page 48

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

EB10C ECC UNCORR ERR

EB113 I/O CHANNEL CHK Erreur de vérification du canal

EB113 PCI PARITY ERR Erreur de parité PCI. Voir “Troubleshooting Expansion

EB113 PCI SYSTEM ERR Erreur système PCI. Voir “Troubleshooting Expansion

Message sur la ligne 2 Causes Actions correctrices

ECC UNCORR ERR BANK #

Des erreurs ECC ne pouvant pas être corrigées se sont produites dans la mémoire système. Le banc de mémoire affecté peut également être indiqué.

d'E-S du système.

Voir “Troubleshooting System

Memory” (Dépannage de la

mémoire système), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Voir “Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Cards” (Dépannage des cartes

d'extension), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et de

dépannage). Si l'incident persiste,

voir “Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Cards” (Dépannage des cartes

d'extension), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et de

dépannage). Si l'incident persiste,

voir “Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

46 Mise à jour des informations

Page 49

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

EB113 PCIE FATAL ERR Erreur fatale PCIe. Voir “Troubleshooting Expansion

EB113 PCIE NON FATAL

EB113 CHIPSET ERR Erreur liée au jeu de puces

Message sur la ligne 2 Causes Actions correctrices

Cards” (Dépannage des cartes

d'extension), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et de

dépannage). Si l'incident persiste,

voir “Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage). Erreur non fatale PCIe. Voir “Troubleshooting Expansion

ERR

(chipset).

Cards” (Dépannage des cartes

d'extension), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et de

dépannage). Si l'incident persiste,

voir “Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Voir “Troubleshooting the

Microprocessors” (Dépannage

des microprocesseurs), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Si l'incident persiste, voir

“Troubleshooting Expansion

Cards” (Dépannage des cartes

d'extension), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et de

dépannage). Si l'incident persiste

toujours, voir “Getting Help”

(Obtention d'aide), dans le

document Installation and

Troubleshooting Guide (Guide

d'installation et de dépannage).

Mise à jour des informations 47

Page 50

Tableau 1-3. Messages d'état affichés sur l'écran LCD (suite)

Message sur la ligne 1

EFFF2 ROMB PRESENCE Le contrôleur RAID intégré

I0000 BIB Le contrôleur BMC ne parvient

IB110 SBE LOG DISABLED Le journal des erreurs sur un seul

IB110 LOGGING DISABLED La journalisation du BIOS est

IB10C MEMORY SPARED Le banc de réserve est activé

IB10C MEMORY MIRRORED La mise en miroir de la mémoire

IB10C MEMORY RAID Le RAID mémoire est activé. Ce message s'affiche uniquement

IS000 INTRUSION Le capot du système a été retiré. Ce message s'affiche uniquement

Message sur la ligne 2 Causes Actions correctrices

Ce message s'affiche uniquement est activé.

pas à lire le bloc initial du BIOS (BIB).

bit (SBE) est désactivé.

désactivée.

dans la mémoire.

est activée.

à titre d'information.

Voir “Getting Help” (Obtention

d'aide), dans le document

Installation and Troubleshooting

Guide (Guide d'installation et

de dépannage).

Ce message s'affiche uniquement

à titre d'information.

Ce message s'affiche uniquement

à titre d'information.

Ce message s'affiche uniquement

à titre d'information.

Ce message s'affiche uniquement

à titre d'information.

REMARQUE : pour obtenir le nom complet d'une abréviation ou d'un acronyme utilisé dans ce tableau,

reportez-vous au glossaire du document User's Guide (Guide d'utilisation).

Feuilles techniques sur l'environnement système

Pour plus d'informations concernant les mesures d'exploitation liées à différentes configurations spécifiques, rendez-vous sur le site

48 Mise à jour des informations

www.dell.com/environment_datasheets

Page 51

Installation et retrait du carénage de ventilation

Pour retirer le carénage de ventilation, saisissez-le à chaque extrémité puis soulevez-le pour l'extraire du système. Pour l'installer, abaissez-le doucement sur le système et appuyez sur les quatre icônes situées au-dessus des loquets, jusqu'à ce que le carénage se mette en place. Voir la figure 1-2.

Figure 1-2. Installation et retrait du carénage de ventilation

Icônes (4)

Carénage de ventilation

Loquets (4)

Mise à jour des informations 49

Page 52

Informations concernant le système d'exploitation Linux

Démarrage de Red Hat Enterprise Linux AS version 4 pour Intel x86 sur les systèmes comprenant plus de huit processeurs logiques

Les systèmes Red Hat Enterprise Linux AS version 4 pour Intel x86 ne peuvent pas démarrer s'ils sont configurés avec plus de huit processeurs logiques. Pour éviter ce problème, indiquez le paramètre apic=bigsmp sur la ligne de commande du noyau au démarrage du système. Un correctif sera disponible dans une future mise à jour de Red Hat Enterprise Linux version 4.

Utilisation de Red Hat Enterprise Linux (version 4) pour Intel EM64T avec plus de huit processeurs logiques

En raison d'une restriction liée à Red Hat Enterprise Linux (version 4) pour Intel EM64T, le système d'exploitation ne peut pas utiliser plus de 8 processeurs logiques. Linux ne reconnaît pas les processeurs logiques supplémentaires et n'en identifie que huit. Pour plus d'informations, consultez le document

Red Hat Enterprise Linux 4 Update 3 Release Notes

Notes d'édition), disponible à l'adresse

http://www.redhat.com/docs/manuals/enterprise/

Redémarrage de Red Hat Enterprise Linux AS version 4 pour Intel EM64T

Sous Red Hat Enterprise Linux AS version 4 pour Intel EM64T, il est possible que le système se bloque à l'affichage du message Restarting System (Redémarrage du système). Si cela se produit, éteignez le système à l'aide du bouton d'alimentation. Un correctif sera disponible dans une future mise à jour de Red Hat Enterprise Linux version 4.

(Red Hat Enterprise Linux 4 Update 3 -

Noms de périphériques NIC

Sur les systèmes Linux non équipés d'une carte NIC PCI-X en option, les NIC intégrés sont associés aux

eth0

eth1

noms de périphériques associé au nom de périphérique intégrés sont associés à des numéros qui se suivent. Ces désignations sont attribuées dans l'ordre de recherche des périphériques sur le bus PCI.

. Si vous installez une carte NIC PCI-X, le port réseau de cette carte est

eth0

(ou

eth0

eth1

dans le cas d'une carte double port), et les NIC

Installation de Microsoft Windows Server 2003 sur des systèmes équipés de plus de huit processeurs logiques

Sur les systèmes configurés avec plus de huit processeurs logiques, il est possible qu'un blocage se produise pendant l'installation de certaines versions de Microsoft Windows Server 2003 Standard Edition ou Enterprise Edition antérieures au SP1. Pour éviter ce problème, désactivez temporairement l'option Logical Processor (Processeur logique) dans le programme de configuration du système.

Consultez le

50 Mise à jour des informations

Guide d'utilisation

pour plus d'informations sur ce programme.

Page 53

Installation de Microsoft Windows 2000

L'installation de Microsoft Windows 2000 Server ou de Microsoft Windows 2000 Advanced Server

pas prise en charge

cache L3.

REMARQUE :

Advanced Server est prise en charge uniquement sur les systèmes PowerEdge 6800 équipés de processeurs à un seul cœur (avec ou sans mémoire cache L3) et de processeurs double cœur avec mémoire cache L2.

Pour identifier le type de processeur installé, utilisez l'une des méthodes suivantes :

• Vérifiez les informations figurant sur le bon de commande du système.

• Vérifiez l'écran de démarrage du système.

• Vérifiez la section de configuration du système.

sur les systèmes PowerEdge 6800 équipés de processeurs double cœur avec mémoire

l'installation de Microsoft Windows 2000 Server ou de Microsoft Windows 2000

CPU Information

(Informations sur le processeur) dans le programme

n'est

Redirection de console : séquences de touches utilisant la touche Échap

Le tableau suivant met à jour les informations de la section “Utilisation de la redirection de console” du Guide d'utilisation.

Tableau 1-4. Séquences de touches utilisant la touche Échap pour des touches de fonctions

Touche(s) Séquence prise en charge

Mise à jour des informations 51

Page 54

52 Mise à jour des informations

Page 55

Dell™ PowerEdge™ 6800-Systeme

Aktuelle Informationen

www.dell.com | support.dell.com

Page 56

Anmerkungen, Hinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, die die Arbeit mit dem Computer

erleichtern.

HINWEIS: Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt auf,

wie derartige Probleme vermieden werden können.

VORSICHT: Hiermit werden Sie auf eine potentiell gefährliche Situation hingewiesen, die zu Sachschäden,

Verletzungen oder zum Tod führen könnte.

____________________

Die Reproduktion dieses Dokuments in jeglicher Form ist ohne schriftliche Genehmigung von Dell Inc. streng verboten. Marken in diesem Text: Dell, das DELL Logo und PowerEdge sind Marken von Dell Inc.; Intel ist eine eingetragene Marke von

Intel Corporation; Microsoft und Windows sind eingetragene Marken und Windows Server ist eine Marke von Microsoft Corporation; Red Hat ist eine eingetragene Marke von Red Hat Corporation; SUSE ist eine eingetragene Marke von SUSE LINUX Products GmbH.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.

September 2006 P/N F3227 Rev. A09

Page 57

Aktuelle Informationen

Dieses Dokument enthält aktuelle Informationen zum System. Folgende Themen werden behandelt:

• Umkonfigurieren des Systems für regionale Stromversorgungsbedingungen

• Prozessor-Upgrades

• Beschränkung bei Erweiterungskartensteckplatz mit Adaptec SCSI-Karte 39160

• Systemverhalten beim Start

• IPMI-Portfunktionalität des integrierten NICs

• Wechselwirkung von Remote-Access-Controllerkarte mit integrierter Grafikkarte

• Systemmeldungen

• Umwelt-Datenblätter

• Entfernen und Installieren des Kühlgehäuses

• Informationen zum Betriebssystem Linux

– Starten von Red Hat

Prozessoren

– Verwendung von mehr als acht logischen Prozessoren bei Red Hat Enterprise Linux (Version 4)

für Intel Extended Memory 64 Technology (Intel EM64T)

– Neustarten von Red Hat Enterprise Linux AS (Version 4) für Intel EM64T

(Intel Extended Memory 64 Technology)

– NIC-Gerätenamen

• Installation von Microsoft

• Installation von Microsoft Windows

• Konsolenumleitung – Escape-Tastensequenzen

Enterprise Linux AS (Version 4) für Intel x86 mit mehr als acht logischen

Windows Server™ 2003 mit mehr als acht logischen Prozessoren

2000

VORSICHT: Das Entfernen der Gehäuseabdeckung sowie die Wartung der Bauteile im Innern des Systems darf

nur von zugelassenen Servicetechnikern vorgenommen werden. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorkehrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, die im Product Information Guide (Produktinformationshandbuch) beschrieben sind.

Aktuelle Informationen 55

Page 58

Umkonfigurieren des Systems für regionale Stromversorgungsbedingungen

VORSICHT: Wenn Sie ein System für die Betriebsbereiche 120-127 VAC oder 200-240 VAC in einen anderen

geographischen Bereich verlegen, müssen Sie darauf achten, dass die Einstellung des Jumpers CB_TYPE der Netzspannung am neuen Standort entspricht. Wenn bei der neuen Spannungsquelle weniger als 120 VAC zur Verfügung stehen und Sie den Jumper CB_TYPE nicht für die niedrigere Spannung umkonfigurieren, kann das Netzstromkabel des Systems oder das System selbst beschädigt werden.

Tabelle 1-1

beträgt. Überprüfen Sie diese Angaben vor Ort und setzen Sie gegebenenfalls den Jumper CB_TYPE um.

Tabelle 1-1. Länder mit eventuell weniger als 120 V Netzspannung

Netzspannung Land

100 V Japan, Korea, Okinawa 105 V Korea 110 V Anguilla, Azoren, Belgien, Belize, Bolivien, Brasilien, Kolumbien, Curaçao,

115 V Aruba, Barbados, Nordmarianen, St. Pierre und Miquelon, Surinam, Tonga,

In Tabelle 1-2 und Abbildung 1-1 sind die Stellungen und die Position des Jumpers CB_TYPE dargestellt.

sind Länder aufgeführt, in denen die Netzspannung unter Umständen weniger als 120 V

Dominikanische Republik, Ecuador, El Salvador, Frankreich, Guam, Guyana, Haiti, Honduras, Jamaika, Libanon, Panama, Peru, Philippinen, Somalia, Surinam, Tahiti, Taiwan, Türkei, Jungferninseln

Trinidad und Tobago

Tabelle 1-2. Jumperpositionen für die Betriebsspannungsanpassung

Jumper Einstellung Beschreibung

CB_TYPE Netzspannung beträgt 120 V oder darüber*

(Voreinstellung) Netzspannung beträgt weniger als 120 V

* Dieser Jumper funktioniert nicht bei Systemen mit einer Betriebsspannung im Bereich 200-240 VAC.

56 Aktuelle Informationen

Page 59

Abbildung 1-1. Position des Jumpers für die Betriebsspannungsanpassung

Prozessor-Upgrades

Wenn Sie dem System einen oder mehrere Prozessoren hinzufügen, achten Sie darauf, dass alle Prozessoren hinsichtlich Stepping-Wert, Cache-Größe und Technologie gleich sind. Wenn Sie Prozessoren mit unterschiedlichen Taktfrequenzen installieren, werden sie mit der Frequenz des langsamsten Prozessors betrieben.

Zusätzlich müssen Sie alle im Upgrade-Kit enthaltenen Spannungsreglermodule (VRMs) installieren. Ausführliche Informationen zum Installieren von Prozessoren und Spannungsreglermodulen (VRM) finden Sie im Abschnitt „Prozessoren“ in der und Fehlerbehebung).

Installation and Troubleshooting Guide

(Anleitung zur Installation

Beschränkung bei Erweiterungskartensteckplatz mit Adaptec SCSI-Karte 39160

Wenn Sie eine Adaptec SCSI-Karte 39160 in einem System mit dem Betriebssystem Microsoft Windows 2000 Server einsetzen und sich eine DRAC 4/P-Karte (Dell™ Remote Access Controller 4/P) im Erweiterungskartensteckplatz 7 befindet, muss die Adaptec 39160-Karte im Erweiterungskartensteckplatz 2 installiert werden.

Aktuelle Informationen 57

Page 60

Speicherprüfung bei Systemstart

Die Option Option aktiviert ist, wird der Systemspeicher bei jedem Systemstart überprüft. Bei Systemen mit großem Speicher dauert diese Überprüfung unter Umständen eine gewisse Zeit. (Informationen zum SystemSetup-Programm finden Sie im

System Memory Testing

User’s Guide

im System-Setup-Programm ist standardmäßig deaktiviert. Wenn die

[Benutzerhandbuch].)

Systemverhalten beim Start

Das folgende Systemverhalten beim Start ist normal und deutet nicht auf ein Problem mit dem System hin:

• Wenn das System mit der Netzstromquelle verbunden wird und im System-Setup-Programm die Option aktivierter Option wird das System beim Verbinden mit dem Netzstrom hochgefahren. (Informationen zum System-Setup-Programm finden Sie im

• Nach dem Einschalten des Systems kann es 30 Sekunden oder länger dauern, bis auf dem Bildschirm eine Anzeige erscheint.

AC Power Recovery

nicht gesetzt ist, laufen die Lüfter nur kurz an und stoppen danach. Bei

User’s Guide

[Benutzerhandbuch].)

IPMI-Portfunktionalität des integrierten NICs

Wenn Sie den integrierten NIC für durchgehenden IPMI-Datenverkehr (Intelligent Platform Management Interface) konfigurieren und Sie außerdem das System über den gleichen IPMI-Port vom Netzwerk booten lassen, steht der NIC während des Startvorgangs für Verwaltungsdatenverkehr nicht zur Verfügung. Nach Abschluss des Systemstarts wird die IPMI-Funktionalität automatisch wiederhergestellt.

Wenn Sie den NIC für die Unterstützung von IPMI-Verwaltungsdatenverkehr konfigurieren, wird darüber hinaus die LSO-Funktion (Large-Send Offload) an diesem Port deaktiviert.

Wechselwirkung von Remote-Access-Controllerkarte mit integrierter Grafikkarte

Wenn Sie eine optionale Remote-Access-Controllerkarte zur Fernverwaltung des Systems installieren, werden die Bildschirmanschlüsse auf der Vorder- und Rückseite des Systems deaktiviert.

58 Aktuelle Informationen

Page 61

Systemmeldungen

Tab ell e 1-3

enthält eine aktualisierte Liste mit Systemstatusmeldungen, die im Fall eines Speicherfehlers eventuell beim Systemstart auf der vorderen LCD-Anzeige erscheinen. Weitere Informationen über Systemmeldungen erhalten Sie im Abschnitt „Systemmeldungen“ in der

Troubleshooting Guide

Tabelle 1-3. Meldungen auf der LCD-Statusanzeige

Zeile 1 Meldung

SYSTEM IDSYSTEM NAME Die SYSTEM ID ist ein eindeutiger

E0000 OVRFLW CHECK LOG LCD-Überlaufmeldung

E1000 FAIL SAFE Failsafe-Ereignis. Lassen Sie das Ereignisprotokoll

Zeile 2 Meldung

(Anleitung zur Installation und Fehlerbehebung).

Ursachen Maßnahmen

Diese Meldung dient nur zur Name mit höchstens fünf Zeichen, der vom Benutzer festgelegt wird.

Der SYSTEM NAME ist ein eindeutiger Name mit höchstens 16 Zeichen, der vom Benutzer festgelegt wird.

Die System-ID und der Systemname werden unter den folgenden Bedingungen angezeigt:

• Das System ist eingeschaltet.

• Das System ist ausgeschaltet und aktive POST-Fehler werden angezeigt.

Auf der LCD-Anzeige können höchstens drei Fehlermeldungen angezeigt werden. Anstelle der vierten Meldung wird die StandardÜberlaufmeldung angezeigt.

Information. Sie können die System-ID und

den Namen im System-SetupProgramm ändern. Anweisungen hierzu finden Sie im User's Guide (Benutzerhandbuch).

Weitere Informationen zu den Ereignissen sind im Systemereignisprotokoll (SEL) enthalten.

anzeigen und lesen Sie „Wie Sie Hilfe bekommen“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung).

Installation and

Aktuelle Informationen 59

Page 62

Tabelle 1-3. Meldungen auf der LCD-Statusanzeige (Fortsetzung)

Zeile 1 Meldung

E1000 MISCONFIG Fehlende und falsch installierte

E0119 TEMP AMBIENT Umgebungstemperatur des Systems

E0119 TEMP PROC # Der angegebene Mikroprozessor

E0119 TEMP PLANAR Systemplatinentemperatur ist

E0212 PROC VTT VTT-Spannung des Prozessors ist

E0212 VOLT PG n Systemnetzteil ist außerhalb

Zeile 2 Meldung

Ursachen Maßnahmen

Spannungsreglermodule (VRM).

liegt außerhalb des zulässigen Bereichs.

befindet sich außerhalb des zulässigen Temperaturbereichs.

außerhalb des zulässigen Bereichs.

des zulässigen Spannungsbereichs; Netzteil defekt oder nicht ordnungsmäßig installiert.

Siehe dazu „Installation eines Prozessor-Spannungsreglermoduls (VRM)“ in der Instal- lation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung). Wenn die VRMs offenbar korrekt konfiguriert und installiert sind, lesen Sie „Hilfestellung“ in der Instal- lation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung).

Siehe „Troubleshooting System Cooling Problems“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Siehe „Fehlerbehebung bei

der Systemkühlung“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Siehe „Fehlerbehebung bei

der Systemkühlung“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Siehe „Fehlerbehebung bei

Netzteilen“ in der Installation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung).

Siehe „Fehlerbehebung bei Netzteilen“ in der Installation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung).

60 Aktuelle Informationen

Page 63

Tabelle 1-3. Meldungen auf der LCD-Statusanzeige (Fortsetzung)

Zeile 1 Meldung

E0212 VOLT PG n Video Grafikspannung ist außerhalb

E0212 VOLT BATT ROMB Defekter RAID-Akku. Ersetzen Sie den RAID-Akku.

E0212 VOLT BATT CMOS Fehlerhafte Systembatterie. Siehe „Fehlerbehebung bei

E0276 PROC # STATUS Fehlerhafter oder nicht ordnungs-

E0276 PROC # VCORE Die VCORE-Spannung des

Zeile 2 Meldung

Ursachen Maßnahmen

Lesen Sie den Abschnitt „Wie Sie

des zulässigen Bereichs.

gemäß installierter Prozessor.

angegebenen Prozessors ist außerhalb des zulässigen Bereichs.

Hilfe bekommen“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung).

Siehe „Optionalen integrierten RAID-Controller aktivieren“ in der Installation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung).

der Systembatterie“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Wenn das Problem weiterhin besteht, lesen Sie „Hilfestellung“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Siehe „Fehlerbehebung bei

den Mikroprozessoren“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Siehe „Fehlerbehebung bei

den Mikroprozessoren“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“ in der Installation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung).

Aktuelle Informationen 61

Page 64

Tabelle 1-3. Meldungen auf der LCD-Statusanzeige (Fortsetzung)

Zeile 1 Meldung

E0276 VRM # PG Die Spannung des angegebenen

E0276 VCACHE # PG Die Spannung des angegebenen

E0276 PS AC CURRENT Wechselstromstärke des Netzteils

E0276 PS OVER CURRENT Stromstärke des Netzteils ist

E0412 RPM FAN PS BLANK Drehzahl des Netzteillüfters ist

Zeile 2 Meldung

Ursachen Maßnahmen

Spannungsreglermoduls (VRM) ist außerhalb des zulässigen Bereichs.

VCACHE ist außerhalb des zulässigen Bereichs.

ist außerhalb des zulässigen Bereichs.

außerhalb des zulässigen Bereichs.

Siehe „Fehlerbehebung bei den Mikroprozessoren“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

Siehe „Fehlerbehebung bei den Mikroprozessoren“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

Siehe „Fehlerbehebung bei Netzteilen“ in der Installation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung).

Siehe „Fehlerbehebung bei der Systemkühlung“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung).

62 Aktuelle Informationen

Page 65

Tabelle 1-3. Meldungen auf der LCD-Statusanzeige (Fortsetzung)

Zeile 1 Meldung

E0412 RPM FAN n

E0780 PROC # CONFIG

E0780 PROC # DISABLED Der angegebene Prozessor ist

E0780 PROC n PRESENCE Im Sockel n ist kein Mikroprozessor

E07F0 PROC n IERR Defekter oder nicht ordnungsgemäß

Zeile 2 Meldung

FAN REDUNDANCY LOST

ERR

Ursachen Maßnahmen

Angegebener Lüfter ist defekt, nicht ordnungsgemäß installiert oder fehlt.

Der angegebene Prozessor weist einen Konfigurationsfehler auf.

deaktiviert.

installiert.

installierter Mikroprozessor.

Siehe „Troubleshooting System Cooling Problems“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Siehe „Fehlerbehebung bei

den Mikroprozessoren“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Siehe „Fehlerbehebung bei

den Mikroprozessoren“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Installieren Sie im Sockeln

einen Mikroprozessor. Siehe „Installation eines Prozessors“ in der Installation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung).

Siehe „Fehlerbehebung bei den Mikroprozessoren“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung).

Aktuelle Informationen 63

Page 66

Tabelle 1-3. Meldungen auf der LCD-Statusanzeige (Fortsetzung)

Zeile 1 Meldung

E07FA PROC n THERMTRIP Angegebener Mikroprozessor

E0876 PS n MISSING

E0876 PS n PREDICTIVE Die Spannung des Netzteils befindet

Zeile 2 Meldung

PS n STATUS

Ursachen Maßnahmen

befindet sich außerhalb des zulässigen Temperaturbereichs und wurde angehalten.

Das angegebene Netzteil gibt keine Leistung ab; angegebenes Netzteil ist nicht ordnungsgemäß installiert oder defekt.

sich außerhalb des zulässigen Bereichs; angegebenes Netzteil nicht ordnungsgemäß installiert oder defekt.

Siehe „Troubleshooting System Cooling Problems“ in der Instal- lation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung). Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Kühlkörper der Mikroprozessoren ordnungsgemäß installiert sind. Siehe „Prozessor ausbauen“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung).

ANMERKUNG: Auf dem LCD-

Display wird diese Meldung so lange angezeigt, bis das Netzstromkabel des Systems getrennt und wieder mit der Wechselspannungsquelle verbunden wird, oder bis das SEL gelöscht wird, entweder mit Server-Assistant oder dem BMC-Verwaltungsprogramm. Informationen zu diesen Dienstprogrammen finden Sie im Dokument

Dell OpenManage Baseboard Management Controller User’s Guide (Benutzerhandbuch zum Dell

OpenManage Baseboard Management Controller).

Siehe „Fehlerbehebung bei Netzteilen“ in der Installation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung).

64 Aktuelle Informationen

Page 67

Tabelle 1-3. Meldungen auf der LCD-Statusanzeige (Fortsetzung)

Zeile 1 Meldung

E0876 PS n AC LOST

E0880 PS REDUNDANCY

E0D76 BP DRIVE n Festplatte oder RAID-Controller

E0D76 1x2 Drive n Das angegebene Laufwerk an der

E0D76 SCSI CONNECTOR SCSI-Kabel ist nicht angeschlossen. Siehe „Beheben von Störungen

EB107 PROC BUS PERR

Zeile 2 Meldung

PS n AC RANGE

LOST

PROC INIT ERR PROC PROTOCOL ERR

Ursachen Maßnahmen

Die Spannungsquelle für das angegebene Netzteil ist nicht verfügbar oder befindet sich außerhalb des zulässigen Bereichs.

Die Lüfterredundanz ist aufgehoben, da ein Netzteil aus dem System entfernt wurde.

defekt oder nicht ordnungsgemäß installiert.

1x2 Rückwandplatine ist fehlerhaft oder falsch installiert, oder der RAID-Controller ist fehlerhaft oder falsch installiert.

Mikroprozessor oder Systemplatine defekt oder nicht ordnungsgemäß installiert.

Überprüfen Sie die Wechselstromquelle für das angegebene Netzteil.

Installieren Sie das Netzteil wieder, um die Redundanz wiederherzustellen.

Siehe „Beheben von Störungen bei SCSI-Festplatten”, „Beheben von Störungen bei einer RAIDControllerkarte“ und „Beheben von Störungen beim integrierten RAID-Controller“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Siehe „Beheben von Störungen

bei SCSI-Festplatten”, „Beheben von Störungen bei einer RAIDControllerkarte“ und „Beheben von Störungen beim integrierten RAID-Controller“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung).

bei SCSI-Festplatten“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Siehe „Beheben von Störungen

bei der Mikroprozessoren“ in der

Installation and Troubleshooting Guide (Anleitung zur Installation

und Fehlerbehebung). Wenn das Problem weiterhin

besteht, lesen Sie „Hilfestellung“ in der Installation and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung).

Aktuelle Informationen 65

Page 68

Tabelle 1-3. Meldungen auf der LCD-Statusanzeige (Fortsetzung)

Zeile 1 Meldung

EB107 PROC MACHINE CHK Mikroprozessor oder Systemplatine

EB107 PROC HOT Prozessor befindet sich außerhalb

EB10C ECC UNCORR ERR

EB113 I/O CHANNEL CHK Prüffehler bei System-E/A-Kanal

EB113 PCI PARITY ERR PCI-Paritätsfehler ist aufgetreten. Siehe „Fehlerbehebung bei

Zeile 2 Meldung

ECC UNCORR ERR BANK #

Ursachen Maßnahmen

Siehe „Fehlerbehebung bei defekt oder nicht ordnungsgemäß installiert.

des zulässigen Temperaturbereichs und wurde angehalten.

Im Systemspeicher sind nicht korrigierbare ECC-Fehler aufgetreten. Die betroffene Speicherbank wird eventuell angegeben.

ist aufgetreten.

den Mikroprozessoren“ in der

Installation and Troubleshooting

Guide (Anleitung zur Installation

und Fehlerbehebung). Wenn das

Problem weiterhin besteht, lesen

Sie den Abschnitt „Wie Sie Hilfe

bekommen“ in der Installation

and Troubleshooting Guide

(Anleitung zur Installation

und Fehlerbehebung).

Siehe „Fehlerbehebung bei

der Systemkühlung“ in der

Installation and Troubleshooting

Guide (Anleitung zur Installation

und Fehlerbehebung).

Siehe „Fehlerbehebung beim

Systemspeicher“ in der

Installation and Troubleshooting

Guide (Anleitung zur Installation

und Fehlerbehebung).

Lesen Sie den Abschnitt „Wie

Sie Hilfe bekommen“ in der

Installation and Troubleshooting

Guide (Anleitung zur Installation

und Fehlerbehebung).

Erweiterungskarten“ in der

Installation and Troubleshooting

Guide (Anleitung zur Installation

und Fehlerbehebung). Wenn das

Problem weiterhin besteht, lesen

Sie den Abschnitt „Wie Sie Hilfe

bekommen“ in der Installation

and Troubleshooting Guide

(Anleitung zur Installation

und Fehlerbehebung).

66 Aktuelle Informationen

Page 69

Tabelle 1-3. Meldungen auf der LCD-Statusanzeige (Fortsetzung)

Zeile 1 Meldung

EB113 PCI SYSTEM ERR PCI-Systemfehler ist aufgetreten. Siehe „Fehlerbehebung bei

EB113 PCIE FATAL ERR Schwerwiegender PCIe-Fehler

EB113 PCIE NON FATAL

Zeile 2 Meldung

ERR

Ursachen Maßnahmen

Erweiterungskarten“ in der

Installation and Troubleshooting

Guide (Anleitung zur Installation

und Fehlerbehebung). Wenn das

Problem weiterhin besteht, lesen

Sie den Abschnitt „Wie Sie Hilfe

bekommen“ in der Installation

and Troubleshooting Guide

(Anleitung zur Installation

und Fehlerbehebung).

Siehe „Fehlerbehebung bei ist aufgetreten.

Nicht schwerwiegender PCIe-Fehler ist aufgetreten.

Erweiterungskarten“ in der

Installation and Troubleshooting

Guide (Anleitung zur Installation

und Fehlerbehebung). Wenn das

Problem weiterhin besteht, lesen

Sie den Abschnitt „Wie Sie Hilfe

bekommen“ in der Installation

and Troubleshooting Guide

(Anleitung zur Installation

und Fehlerbehebung).

Siehe „Fehlerbehebung bei

Erweiterungskarten“ in der

Installation and Troubleshooting

Guide (Anleitung zur Installation

und Fehlerbehebung). Wenn das

Problem weiterhin besteht, lesen

Sie den Abschnitt „Wie Sie Hilfe

bekommen“ in der Installation

and Troubleshooting Guide

(Anleitung zur Installation

und Fehlerbehebung).

Aktuelle Informationen 67

Page 70

Tabelle 1-3. Meldungen auf der LCD-Statusanzeige (Fortsetzung)

Zeile 1 Meldung

EB113 CHIPSET ERR Ein Fehler ist im Chipsatz

EFFF2 ROMB PRESENCE Integrierter RAID-Controller

I0000 BIB BMC kann den BIOS Initial Block

IB110 SBE LOG DISABLED Einzelbitfehlerprotokoll

IB110 LOGGING DISABLED BIOS-Protokollierung

IB10C MEMORY SPARED Ersatzspeicherblock ist aktiviert. Dient nur zur Information. IB10C MEMORY MIRRORED Speicherspiegelung ist aktiviert. Dient nur zur Information. IB10C MEMORY RAID Speicher-RAID ist aktiviert. Dient nur zur Information. IS000 INTRUSION Systemabdeckung wurde

Zeile 2 Meldung

Ursachen Maßnahmen

Siehe „Fehlerbehebung bei den aufgetreten.

ist aktiviert.

(BIB) nicht lesen.

ist deaktiviert.

abgenommen.

Mikroprozessoren“ in der Instal-

lation and Troubleshooting Guide

(Anleitung zur Installation und

Fehlerbehebung). Wenn das

Problem weiterhin besteht,

lesen Sie den Abschnitt „Fehler-

behebung bei Erweiterungs-

karten“ in der Installation

and Troubleshooting Guide

(Anleitung zur Installation

und Fehlerbehebung). Wenn das

Problem weiterhin besteht, lesen

Sie den Abschnitt „Wie Sie Hilfe

bekommen“ in der Installation

and Troubleshooting Guide

(Anleitung zur Installation

und Fehlerbehebung).

Dient nur zur Information.

Lesen Sie den Abschnitt „Wie

Sie Hilfe bekommen“ in der

Installation and Troubleshooting

Guide (Anleitung zur Installation

und Fehlerbehebung).

Dient nur zur Information.

ANMERKUNG: Die vollständigen Bezeichnungen der in dieser Tabelle verwendeten Abkürzungen und Akronyme

können Sie dem Glossar im User’s Guide (Benutzerhandbuch) entnehmen.

68 Aktuelle Informationen

Page 71

Umwelt-Datenblätter

Weitere Informationen über Umweltdaten bei spezifischen Systemkonfigurationen finden Sie unter

www.dell.com/environment_datasheets

Entfernen und Installieren des Kühlgehäuses

Um das Kühlgehäuse zu entfernen, fassen Sie es an beiden Enden an und heben Sie es dann gerade nach oben aus dem System. Um das Kühlgehäuse zu installieren, senken Sie das Blech gerade nach unten in das System ab. Drücken Sie es dann an den vier durch Symbole gekennzeichneten Stellen über den Halteklemmen hinunter, bis es einrastet. Siehe Abbildung 1-2.

Abbildung 1-2. Kühlgehäuse entfernen und installieren

Symbole (4)

Kühlgehäuse

Halteklemmen (4)

Aktuelle Informationen 69

Page 72

Informationen zum Betriebssystem Linux

Starten von Red Hat Enterprise Linux AS (Version 4) für Intel x86 mit mehr als acht logischen Prozessoren

Ein System mit dem Betriebssystem Red Hat Enterprise Linux AS (Version 4) für Intel x86 lässt sich nicht starten, wenn es mit mehr als acht logischen Prozessoren konfiguriert ist. Um dieses Problem zu umgehen, übergeben Sie beim Systemstart auf der Kernel-Befehlszeile den Parameter Problem wird in einem zukünftigen Update für Red Hat Enterprise Linux Version 4 behoben.

Verwenden von mehr als acht logischen Prozessoren bei Red Hat Enterprise Linux (Version 4) für Intel EM64T

Wegen einer Beschränkung von Red Hat Enterprise Linux (Version 4) für Intel EM64T kann das Betriebssystem nicht mehr als acht logische Prozessoren verwenden, selbst wenn mehr Prozessoren im System vorhanden sind. Bei Systemen mit mehr als acht logischen Prozessoren erkennt und meldet Linux nur acht Prozessoren. Weitere Informationen über diese Beschränkung erhalten Sie in den

Linux 4 Update 3 Release Notes

Website von Red Hat unter

(Versionshinweisen zu Red Hat Enterprise Linux 4 Update 3) auf der

http://www.redhat.com/docs/manuals/enterprise/

Neustart von Red Hat Enterprise Linux AS (Version 4) für Intel EM64T

Das System reagiert eventuell nicht mehr, wenn bei einem Neustart von Red Hat Enterprise Linux AS (Version 4) für Intel EM64T die Meldung diesem Fall den Netzschalter, um das System auszuschalten. Dieses Problem wird in einem zukünftigen Update für Red Hat Enterprise Linux Version 4 behoben.

Restarting System

angezeigt wird. Verwenden Sie in

apic=bigsmp

Red Hat Enterprise

. Dieses

NIC-Gerätenamen

Bei einem System unter Linux ohne optionale PCI-X NIC-Karte sind den integrierten NICs die Gerätenamen

eth0

und

eth1

zugewiesen. Wenn Sie jedoch eine PCI-X NIC-Karte installieren, erhält der NIC-Port der Karte den Gerätenamen integrierten NICs werden nachfolgende Nummern zugewiesen. Die Bezeichnungen werden in der Reihenfolge der PCI-Bus-Erkennung vergeben.

eth0

(bei einer Karte mit zwei Ports die Gerätenamen

eth0

und

eth1

), und den

Installation von Microsoft Windows Server 2003 mit mehr als acht logischen Prozessoren

Ein System mit mehr als acht logischen Prozessoren kann bei der Installation von Microsoft Windows Server 2003 Standard oder Enterprise Edition vor SP1 eventuell abstürzen. Um dies zu vermeiden, deaktivieren Sie vorübergehend die Option Programm. (Informationen zum System-Setup-Programm finden Sie im [Benutzerhandbuch].)

70 Aktuelle Informationen

Logical Processor

(Logischer Prozessor) im System-Setup-

User’s Guide

Page 73

Installation von Microsoft Windows 2000

PowerEdge 6800-Systeme, die Dual-Core-Prozessoren mit L3-Cache verwenden, laufen

nicht

unter

den Betriebssystemen Microsoft Windows 2000 Server oder Microsoft Windows 2000 Advance Server.

ANMERKUNG:

PowerEdge 6800-Systeme, die Single-Core-Prozessoren mit oder ohne L3-Cache bzw. Dual-Core-Prozessoren mit L2-Cache einsetzen, laufen hingegen unter den Betriebssystemen Microsoft Windows 2000 Server oder Microsoft Windows 2000 Advanced Server.

Genaue Angaben zum Prozessortyp finden Sie an folgenden Orten:

• Auf der Bestellung für Ihr System

• Auf dem Startbildschirm Ihres Systems

• Im System-Setup-Programm unter

CPU Information

(Informationen zum Prozessor).

Konsolenumleitung – Escape-Tastensequenzen

Die folgende Tabelle aktualisiert die Liste der Escape-Sequenzen für Funktionstasten im Abschnitt „Verwenden der Konsolenumleitung“ im

Tabelle 1-4. Escape-Sequenzen für Funktionstasten

Taste(n) Unterstützte Sequenz

User’s Guide

(Benutzerhandbuch).

Aktuelle Informationen 71

Page 74

72 Aktuelle Informationen

Page 75

Dell™ PowerEdge™ 6800 システム

アップデート情報

www.dell.com | support.dell.com

Page 76

メモ、注意、警告

メモ：コンピュータを使いやすくするための重要な情報を説明しています。

注意：ハードウェアの損傷やデータの損失の可能性を示し、その危険を回避するための方法を説明してい

ます。

警告：物的損害、けが、または死亡の原因となる可能性があることを示します。

____________________

Dell Inc. の書面による許可のない複製は、いかなる形態においても厳重に禁じられています。

本書で使用されている商標について：Dell、DELL ロゴ、および PowerEdge は Dell Inc. の商標です。Intel は Intel Corporation の登録商標です。Microsoft および Windows は Microsoft Corporation の登録商標です。Windows Server は Microsoft Corporation の商標です。Red Hat は Red Hat Corporation の登録商標です。SUSE は SUSE LINUX Products GmbH の登録商標です。

本書では、必要に応じて上記以外の商標や会社名が使用されている場合がありますが、これらの商標や会社名は、一切 Dell Inc. に所属するものではありません。

2006 年 9 月 P/N F3227 Rev. A09

Page 77

アップデート情報

本書では、以下のトピックについて、ご使用のシステムに関する情報を提供します。

•

ご使用になる地域の電源の要件に合わせたシステムの再設定

•

プロセッサのアップグレード

•

Adaptec SCSI

•

システム起動時の動作

•

内蔵

NIC IPMI

•

リモートアクセスコントローラカードとオンボードビデオのやり取り

•

システムメッセージ

•

環境データシート

•

エアフローカバーの取り外しと取り付け

•

Linux

オペレーティングシステムの情報

–

つ以上の論理プロセッサを搭載した

for Intel x86

–

Red Hat Enterprise Linux

（

Intel EM64T

–

Red Hat Enterprise Linux AS

（

Intel EM64T

–

NIC

•

つ以上の論理プロセッサを搭載したシステムへの

のインストール

•

Microsoft Windows® 2000

•

コンソールリダイレクション ― エスケープキーシーケンス

警告：システムのカバーを取り外して内部の部品に手を触れる作業は、トレーニングを受けたサービ

ス技術者のみが行ってください。安全上の注意、コンピュータ内部の作業、および静電気障害への対処の詳細については、手順を実行する前に『製品情報ガイド』を参照してください。

カード

39160

ポートの機能

の起動

）で

）の再起動

デバイスの名前

の拡張カードスロットの制限事項

Red Hat® Enterprise Linux AS

（バージョン 4）

つ以上の論理プロセッサを使用する場合

（バージョン 4）

のインストール

for Intel Extended Memory 64 Technology

Microsoft® Windows Server™ 2003

（バージョン 4）

アップデート情報 75

Page 78

ご使用になる地域の電源の要件に合わせたシステムの再設定

警告： AC 120 ～ 127 V または 200 ～ 240 V の範囲で動作しているシステムを別の地域に移動する場合

は、ジャンパ CB_TYPE が新しい場所の AC ライン電圧範囲に適合することを確認してください。新しい電源が AC 120 V を下回る場合は、ジャンパ CB_TYPE を低い電圧の電源向けに再設定しないと、システムの電源ケーブルまたはシステム自体が損傷する可能性があります。

に、AC

表 1-1

る地域の電源を確認し、必要に応じて、

表 1-1 AC ライン電圧が 120 V を下回る可能性のある地域

AC ライン電圧国

100 V

105 V

110 V

115 V

1-2

表

表 1-2 電源構成のジャンパ設定

ライン電圧が

日本、韓国、沖縄韓国アングイラ、アゾレス諸島、ベルギー、ベリーズ、ボリビア、ブラジル、コロンビ

ア、キュラソー島、ドミニカ共和国、エクアドル、エルサルバドル、フランス、グアム、ガイアナ、ハイチ、ホンジュラス、ジャマイカ、レバノン、パナマ、ペルー、フィリピン、ソマリア、スリナム、タヒチ島、台湾、トルコ、バージン諸島

アルーバ、バルバドス、北マリアナ諸島、サンピエール島、ミクロン島、スリナム、トンガ、トリニダード・トバゴ

と図

1-1 は、CB_TYPE

120 V

を下回る可能性のある国の一覧を示します。システムをご使用にな

CB_TYPE

ジャンパの設定と位置を示したものです。

ジャンパを再設定してください。

ジャンパ設定説明

CB_TYPE

（デフォルト）

* このジャンパは、AC 200 ～ 240 V の範囲のライン電圧を使用するシステムでは機能しません。

ライン電圧は

120 V 以上*

120 V

未満

76 アップデート情報

Page 79

図 1-1 電源構成のジャンパの位置

プロセッサのアップグレード

つまたは複数のプロセッサをシステムに追加する場合は、すべてのプロセッサのステッピング番号、キャッシュサイズ、およびテクノロジが同じであることを確認してください。動作速度の異なるプロセッサを取り付けると、遅い方のプロセッサの速度で動作します。

プロセッサに加えて、アップグレードキットに含まれているすべての電圧レギュレータモジュール

（

VRM

）を取り付ける必要があります。プロセッサと

ル

トラブルシューティング』の「プロセッサ」を参照してください。

VRM

の取り付けの詳細については、『インストー

Adaptec SCSI カード 39160 の拡張カードスロットの制限事項

Microsoft Windows 2000 Server SCSI Card 39160

スロットる必要があります。

を追加し、

に取り付けられている場合、

オペレーティングシステムを実行しているシステムに

Dell™ Remote Access Controller 4/P（DRAC 4/P

Adaptec 39160

カードは拡張カードスロット

アップデート情報 77

Adaptec

）カードが拡張カード

に取り付け

Page 80

システム起動時のメモリテスト

セットアップユーティリティのシステムメモリテストオプションは、デフォルトで無効に設定されています。このオプションを有効にすると、システムを起動するたびにシステムメモリのテストが実行されます。メモリの容量が大きい構成のシステムは、メモリテストに要する時間が長くなる場合があります。セットアップユーティリティについては、『ユーザーズガイド』を参照してください。

システム起動時の動作

システム起動時における以下のシステム動作は正常であり、システムに問題があることを示すものではありません。

•

セットアップユーティリティの AC Power Recovery オプションがテムの電源が入るように設定されていない状態で、システムに冷却ファンが一時的にスピンアップした後、停止する（セットアップユーティリティについては、『ユーザーズガイド』を参照してください）。

•

システムの電源を入れた後、ビデオが表示されるまでにがある。

秒またはそれ以上かかる場合

電力の供給時にシス

電力を供給した場合に、

内蔵 NIC IPMI ポートの機能

内蔵

NIC を IPMI（Intelligent Platform Management Interface

IPMI

し、また、同じシステム起動時に機能は自動的に復元されます。

また、

IPMI

管理トラフィックをサポートするように

（

Large-Send Offload

ポートを使用してシステムがネットワークから起動するように構成した場合、

NIC

を管理トラフィックに使用できません。システム起動が完了した後、

NIC

）機能はそのポートで無効になります。

を設定すると、

）パススルートラフィック用に構成

IPMI

の

NIC

ドライバの

LSO

リモートアクセスコントローラカードとオンボードビデオのやり取り

リモートシステム管理用にオプションのリモートアクセスコントローラカードを取り付けた場合、システムの正面および背面パネルのビデオポートが無効になります。

78 アップデート情報

Page 81

システムメッセージ

表

1-3

には、メモリエラーが発生した場合にシステム起動時に前面パネルの

テムステータスメッセージの新しい一覧を示します。システムメッセージの詳細については、

『インストール

表 1-3 LCD ステータスメッセージ

トラブルシューティング』の「システムメッセージ」を参照してください。

LCD

に表示されるシス

1 行目のメッセージ

SYSTEM IDSYSTEM NAME

E0000 OVRFLW CHECK LOG

E1000 FAIL SAFE

E1000 MISCONFIG

2 行目のメッセージ

原因対応処置

SYSTEM ID は、ユーザーが定義する 5 文字以下の一意の名前です。

SYSTEM NAME は、ユーザーが定義する 16 文字以下の一意の名前です。

システム ID とシステム名は、以下の状況で表示されます。

• システムの電源が入っている。

• 電源が切れており、アク

ティブ POST エラーが表示されている。

LCD オーバーフローメッセージ。

LCD には、最大 3 つのエラーメッセージを連続して表示できます。 4 番目のメッセージは標準オーバーフローメッセージとして表示されます。

フェイルセーフイベント。イベントログを記録して、『イン

VRM が取り付けられていないか、正しく取り付けられていません。

このメッセージは情報の表示のみです。

システムの ID と名前はセットアップユーティリティで変更できます。手順については、『ユーザーズガイド』を参照してください。

イベントの詳細については、 SEL を確認してください。

ストール&トラブルシューティング』の「困ったときは」を参照してください。

『インストール&トラブル

シューティング』の「プロセッサ VRM の取り付け」を参照してください。 VRM が正しく構成され、取り付けられていると思われる場合は、『インストール&トラブルシューティング』の「困ったときは」を参照してください。

アップデート情報 79

Page 82

表 1-3 LCD ステータスメッセージ（続き）

1 行目の

メッセージ

E0119 TEMP AMBIENT

E0119 TEMP PROC #

E0119 TEMP PLANAR

E0212 PROC VTT

E0212 VOLT PG n

E0212 VOLT PG n Video

E0212 VOLT BATT ROMB

E0212 VOLT BATT CMOS

2 行目のメッセージ

原因対応処置

システム環境温度が許容範囲外です。

表示されているプロセッサの温度が許容範囲外です。

システム基板の温度が許容範囲外です。

プロセッサ VTT の電圧が許容範囲外です。

電源ユニットの電圧が許容範囲外です。電源ユニットに障害があるか、または正しく取り付けられていません。

ビデオの電圧が許容範囲外です。

RAID バッテリーの不良です。 RAID バッテリーを交換しま

システムバッテリーに障害があります。

『インストール&トラブル

シューティング』の

「Troubleshooting System

Cooling Problems」を参照してください。

『インストール&トラブル

シューティング』の「システム冷却問題のトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「システム冷却問題のトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「電源ユニットのトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「電源ユニットのトラブルシューティング」を参照してください。

『インストール＆トラブル

シューティング』の「困ったときは」を参照してください。

す。『インストール&トラブルシューティング』の「オプションの内蔵 RAID コントローラの有効化」を参照してください。

『インストール&トラブル

シューティング』のバッテリのトラブルシューティング」を参照してください。問題が解決しない場合は、『インストール&トラブルシューティング』の「困ったときは」を参照してください。

「システム

80 アップデート情報

Page 83

表 1-3 LCD ステータスメッセージ（続き）

1 行目の

メッセージ

E0276 PROC # STATUS

E0276 PROC # VCORE

E0276 VRM # PG

E0276 VCACHE # PG

E0276 PS AC CURRENT

E0276 PS OVER CURRENT

E0412 RPM FAN PS BLANK

2 行目のメッセージ

原因対応処置

プロセッサに障害があるか、または正しく取り付けられていません。

表示されているプロセッサの VCORE 電圧が許容範囲外です。

表示されている VRM の電圧が許容範囲外です。

表示されている VCACHE の電圧が許容範囲外です。

電源ユニットの AC 電流が許容範囲外です。

電源ユニットの電流が許容範囲外です。

電源ユニットファンの RPM が許容範囲外です。

『インストール&トラブル

シューティング』の「マイクロプロセッサのトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「マイクロプロセッサのトラブルシューティング」を参照してください。問題が解決しない場合は、『インストール&トラブルシューティング』の「困ったときは」を参照してください。

『インストール&トラブル

シューティング』の「電源ユニットのトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「電源ユニットのトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「システム冷却問題のトラブルシューティング」を参照してください。

アップデート情報 81

Page 84

表 1-3 LCD ステータスメッセージ（続き）

1 行目の

メッセージ

E0412 RPM FAN n

E0780 PROC # CONFIG

E0780 PROC # DISABLED

E0780 PROC n PRESENCE

E07F0 PROC n IERR

2 行目のメッセージ

FAN REDUNDANCY LOST

ERR

原因対応処置

表示されている冷却ファンに障害があるか、取り付けが正しくないか、または取り付けられていません。

表示されているプロセッサの構成にエラーがあります。

表示されているプロセッサは無効になっています。

マイクロプロセッサがソケッ

に取り付けられていま

トせん。

マイクロプロセッサに障害があるか、または正しく取り付けられていません。

『インストール&トラブル

シューティング』の「システム冷却問題のトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「マイクロプロセッサのトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「マイクロプロセッサのトラブルシューティング」を参照してください。

マイクロプロセッサをソケット

に取り付けます。『インス

トール&トラブルシューティング』の「プロセッサの取り付け」を参照してください。

『インストール&トラブル

シューティング』の「マイクロプロセッサのトラブルシューティング」を参照してください。

82 アップデート情報

Page 85

表 1-3 LCD ステータスメッセージ（続き）

1 行目の

メッセージ

E07FA PROC n THERMTRIP

E0876 PS n MISSING

E0876 PS n PREDICTIVE

E0876 PS n AC LOST

E0880 PS REDUNDANCY

2 行目のメッセージ

PS n STATUS

PS n AC RANGE

LOST

原因対応処置

表示されているマイクロプロセッサが温度の許容範囲を超えたため動作を停止しました。

表示されている電源ユニットから電力が得られません。表示されている電源ユニットに障害があるか、または正しく取り付けられていません。

電源電圧が許容範囲にありません。表示されている電源が正しく取り付けられていないか障害を起こしています。

表示されている電源ユニットに AC 電源が供給されていないか、AC 電源の電圧が許容範囲外です。

電源ユニットの 1 台がシステムから取り外されたために、電源ユニットの冗長性が失われています。

『インストール&トラブル

シューティング』の「インストール&トラブルシューティング」を参照してください。問題が解決しない場合は、マイクロプロセッサのヒートシンクが正しく取り付けられていることを確認します。『インストール&トラブルシューティング』の「プロセッサの取り外し」を参照してください。

メモ：

システムの電源コードを

コンセントから抜いてもう

一度つなぐか、または

BMC

ティのいずれかを使用してをクリアするまで、のメッセージが表示されます。ユーティリティの使い方については、『スボード管理コントローラユーザーズガイド』を参照してください。

『インストール&トラブル

シューティング』の「電源ユニットのトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「電源ユニットのトラブルシューティング」を参照してください。

表示されている電源ユニットの AC 電源を確認してください。

電源ユニットを再び取り付けて、冗長性を回復してください。

Server Assistant

管理ユーティリ

LCD

にはこ

Dell OpenManage

SEL

ベー

アップデート情報 83

Page 86

表 1-3 LCD ステータスメッセージ（続き）

1 行目の

メッセージ

E0D76 BP DRIVE n

E0D76 1x2 Drive n

E0D76 SCSI CONNECTOR

EB107 PROC BUS PERR

EB107 PROC MACHINE CHK

EB107 PROC HOT

2 行目のメッセージ

PROC INIT ERR PROC PROTOCOL ERR

原因対応処置

ハードドライブまたは RAID コントローラに障害があるか、または正しく取り付けられていません。

1x2 バックプレーン上の表示されているドライブが故障しているか、正しく取り付けられていないか、または RAID コントローラが故障しているか、正しく取り付けられていません。

SCSI ケーブルが接続されていません。

マイクロプロセッサまたはシステム基板に障害があるか、または正しく取り付けられていません。

プロセッサの温度が許容範囲を超えたため動作を停止しました。

『インストール&トラブル

シューティング』の「SCSI ハードドライブのトラブルシューティング」、「RAID コントローラカードのトラブルシューティング」、および「内蔵 RAID コントローラのトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「SCSI ハードドライブのトラブルシューティング」を参照してください。

『インストール&トラブル

シューティング』の「マイクロプロセッサのトラブルシューティング」を参照してください。

問題が解決しない場合は、『インストール&トラブルシューティング』の「困ったときは」を参照してください。

『インストール&トラブル

シューティング』の「システム冷却問題のトラブルシューティング」を参照してください。

84 アップデート情報

Page 87

表 1-3 LCD ステータスメッセージ（続き）

1 行目の

メッセージ

EB10C ECC UNCORR ERR

EB113 I/O CHANNEL CHK

EB113 PCI PARITY ERR

EB113 PCI SYSTEM ERR

EB113 PCIE FATAL ERR

EB113 PCIE NON FATAL

2 行目のメッセージ

ECC UNCORR ERR BANK #

ERR

原因対応処置

システムメモリに修正不能な ECC エラーが発生しました。

エラーの発生したメモリバンクが表示される場合があります。

システム I/O チャネルのチェックエラーが発生しました。

PCI パリティーエラーが発生しました。

PCI システムエラーが発生しました。

PCIe に致命的なエラーが発生しました。

PCIe に致命的ではないエラーが発生しました。

『インストール & トラブル

シューティングガイド』の「システムメモリのトラブルシューティング」を参照してください。

『インストール＆トラブル

シューティング』の「困ったときは」を参照してください。

『インストール&トラブル

シューティング』の「拡張カードのトラブルシューティング」を参照してください。問題が解決しない場合は、『インストール& トラブルシューティング』の

「困ったときは」を参照してくだ

さい。

『インストール&トラブル

「困ったときは」を参照してくだ

さい。

『インストール&トラブル

「困ったときは」を参照してくだ

さい。

『インストール&トラブル

「困ったときは」を参照してくだ

さい。

アップデート情報 85

Page 88

表 1-3 LCD ステータスメッセージ（続き）

1 行目の

メッセージ

EB113 CHIPSET ERR

EFFF2 ROMB PRESENCE

I0000 BIB

IB110 SBE LOG DISABLED

IB110 LOGGING DISABLED

IB10C MEMORY SPARED

IB10C MEMORY MIRRORED

IB10C MEMORY RAID

IS000 INTRUSION

メモ：

の「用語集」を参照してください。

2 行目のメッセージ

この表で使用されている略語や頭字語の正式名称については、『ユーザーズガイド』

原因対応処置

チップセットにエラーが発生しました。

内蔵 RAID コントローラがアクティブです。

BMC が BIB（BIOS Initial Block）を読み取ることができ

ません。

シングルビットエラーのログが無効になっています。

BIOS ロギングが無効になっています。

メモリのスペアバンクが有効になっています。

メモリのミラーリングが有効になっています。

メモリ RAID が有効になっています。

システムカバーが取り外されています。

『インストール&トラブル

シューティング』の「マイクロプロセッサのトラブルシューティング」を参照してください。問題が解決しない場合は、『インストール&トラブルシューティング』の「拡張カードのトラブルシューティング」を参照してください。問題が解決しない場合は、『インストール&トラブルシューティング』の「困ったときは」を参照してください。

情報表示のみです。

『インストール＆トラブル

シューティング』の「困ったときは」を参照してください。

情報表示のみです。

86 アップデート情報

Page 89

環境データシート

特定のシステム構成でのその他の環境条件の詳細については、

www.dell.com/environment_datasheets を参照してください。

エアフローカバーの取り外しと取り付け

エアフローカバーを取り外すには、両端をつかんでまっすぐ上に持ち上げます。エアフローカバー

を取り付けるには、ゆっくりとシステム内に入れ、カチッと音がして固定されるまでン（ラッチの上）を押し下げます。図

図 1-2 エアフローカバーの取り外しと取り付け

アイコン（4）

ラッチ（4）

1-2

を参照してください。

エアフローカバー

つのアイコ

アップデート情報 87

Page 90

Linux オペレーティングシステムの情報

8 つ以上の論理プロセッサを搭載した Red Hat Enterprise Linux AS（バージョン 4） for Intel x86 の起動

つ以上の論理プロセッサを使用するシステム構成で

for Intel x86

問題を回避するには、システム起動時にカーネルコマンドラインにパラメータスします。この問題を修正するパッチは、将来のデートで用意される予定です。

オペレーティングシステムを実行しようとすると、起動しない場合があります。この

Red Hat Enterprise Linux（バージョン 4）for Intel EM64T で 9 つ以上の論理プロセッサを使用する場合

システムに

Intel EM64T

論理プロセッサをん。この制限の詳細については、

http://www.redhat.com/docs/manuals/enterprise/ で『

Release Notes

つ以上のプロセッサがある場合でも、

の制限により、この

つ以上持つシステムでは、

』（

Red Hat Enterprise Linux 4 Update 3

で使用できる論理プロセッサの数は

Red Hat

ウェブサイト

Red Hat Enterprise Linux AS（バージョン 4）for Intel EM64T の再起動

Red Hat Enterprise Linux AS（バージョン 4）for the Intel EM64T オペレーティングシステムを実行しているシステムの再起動中に Restarting System（システムを再起動中）というメッセージが表示されると、システムがハングすることがあります。この場合は、電源ボタンを使ってシステムの電源を切ります。この問題を修正するパッチは、将来の Red Hat Enterprise Linux バージョン 4 アップデートで用意される予定です。

Red Hat Enterprise Linux AS

Red Hat Enterprise Linux

Linux OS

はプロセッサを

Red Hat Enterprise Linux 4 Update 3

リリースノート）を参照してください。

（バージョン 4）

apic=bigsmp をパ

バージョン

（バージョン 4）

つまでに限定されます。

つしか認識

アップ

報告しませ

for

NIC デバイスの名前

オプションのステムでは、内蔵カードを取り付ける場合は、カードのはデバイス名す。割り当てられるデバイス名は

88 アップデート情報

PCI-X NIC

NIC

eth0

および

カードを取り付けずに

にデバイス名

eth1

）が割り当てられ、内蔵

Linux

eth0

および

NIC

ポートにデバイス名

PCI

バスのスキャン順に従って指定されます。

オペレーティングシステムを使用しているシ

eth1

が割り当てられます。ただし、

eth0

（デュアルポートカードの場合

NIC

にはこれに続く番号が割り当てられま

PCI-X NIC

Page 91

8 つ以上の論理プロセッサを搭載したシステムへの Microsoft Windows Server 2003 のインストール

8 つ以上の論理プロセッサを使用するシステム構成では、SP1 よりも古いバージョンの Microsoft Windows Server 2003 Standard または Enterprise Edition をインストールしようとすると、フリーズする場合があります。この問題を回避するには、セットアップユーティリティで

Logical Processor（論理プロセッサ）を一時的に無効にします

については、『ユーザーズガイド』を参照してください）。

（セットアップユーティリティ

Microsoft Windows 2000 のインストール

キャッシュ付きのデュアルコアプロセッサが搭載された

Microsoft Windows 2000 Server

できません。

メモ：

プロセッサのタイプは、次のいずれかの方法で確認できます。

•

Microsoft Windows 2000 Server

ルできる問わない）、またはに限られます。

システムの注文書の明細を確認する。システムのスタートアップ画面を確認する。セットアップユーティリティで CPU Information（CPU

PowerEdge 6800

または

Microsoft Windows 2000 Advance Server

または

システムは、シングルコアプロセッサ（

キャッシュのみが装備されたデュアルコアプロセッサが搭載されたもの

Microsoft Windows 2000 Advanced Server

PowerEdge 6800

キャッシュ付きかどうかは

情報）を確認する。

システムには、

をインストール

をインストー

アップデート情報 89

Page 92

コンソールリダイレクション ― エスケープキーシーケンス

次の表は、『ユーザーズガイド』の「コンソールリダイレクションの使い方」にあるファンクションキーのエスケープキーシーケンスを更新するものです。

表 1-4 ファンクションキーのエスケープシーケンス

キー対応するシーケンス

90 アップデート情報

Page 93

Dell™ PowerEdge™ 6800 시스템

설명서 갱신본

www.dell.com | support.dell.com

Page 94

참고 , 알림 , 주의

참고: 참고는 컴퓨터를 보다 효율적으로 사용하는데 도움이 되는 중요 정보를 제공합니다.

주의사항: 알림은 하드웨어의 손상 또는 데이터 유실 위험을 설명하며, 이러한 문제를 방지할 수 있는 방법을

알려줍니다.

주의: 주의는 재산상의 피해나 심각한 부상 또는 사망을 유발할 수 있는 위험이 있음을 나타냅니다.

____________________

본 설명서에 사용된 상표인 Dell, DELL 로고 및 PowerEdge는 Dell Inc.의 상표입니다. Intel은 Intel Corporation의 등록 상표입니다.

Microsoft 및 Windows는 Microsoft Corporation의 등록 상표이고 Windows Server는 Microsoft Corporation의 상표입니다. Red Hat은 Red Hat Corporation의

본 설명서에서 특정 회사의 표시나 제품 이름을 지칭하기 위해 기타 상표나 상호를 사용할 수도 있습니다. Dell Inc.는 자사가 소유 하고 있는 것 이외에 기타 모든 등록 상표 및 상표 이름에 대한 어떠한 소유권도 보유하지 않습니다.

2006 년 9 월 P/N F3227 Rev. A09

등록 상표입니다. SUSE는 SUSE LINUX Products GmbH의 등록 상표입니다.

Page 95

설명서 갱신본

본 설명서는 다음 내용에 관한 시스템의 정보를 제공합니다

지역별 전원 사양에 따른 시스템 재구성

•

프로세서 업그레이드

• Adaptec SCSI 카드 39160 확장 카드

•

시스템 시동 시 동작

•

내장

NIC IPMI

•

원격 액세스 컨트롤러 카드와 내장 비디오의 상호 작용

•

시스템 메시지

•

환경 데이터 시트

•

냉각기 덮개 제거 및 설치

• Linux 운영 체제

–8개

버전

(

– Intel EM64T(Intel Extended Memory 64 Technology)용 Red Hat Enterprise Linux (Version 4)

에 8개 이상의 논리 프로세서 사용

– Intel EM64T (Intel Extended Memory 64 Technology)용 Red Hat Enterprise Linux AS (

재부팅

–NIC 장치

•8개

• Microsoft Windows® 2000

•

이상의 논리 프로세서를 가지는 시스템에

콘솔 재지정—이스케이프 키 시퀀스

주의 : 숙련된 서비스 기술자만이 시스템 덮개를 열고 시스템 내부의 구성요소에 액세스할 수 있습니다 .

절차를 수행하기 전에 제품 정보 안내에서 안전 지침 , 컴퓨터 내부 작업 및 정전기 방전 보호에 대한 자세 한 내용을 참조하십시오 .

포트 기능

정보

이상의 논리 프로세서를 가지는 시스템에서

부팅

이름

설치

슬롯 제한

Microsoft® Windows Server™ 2003

Intel x86용 Red Hat® Enterprise Linux AS

설치

버전

설명서 갱신본 93

Page 96

지역별 전원 사양에 따른 시스템 재구성

주의 : 120–127 VAC 또는 200–240 VAC 범위에서 작동하는 시스템을 다른 지역으로 옮기려는 경우 점퍼

CB_TYPE 가 새 지역의 AC 회선 전압 범위와 일치하는지 확인하십시오 . 새로운 전원이 120 VAC 보다 낮고 저전압 전원에 맞춰 점퍼 CB_TYPE 를 재구성하지 않을 경우 시스템 전원 케이블이나 시 스템 자체에 손상이 발생할 수 있습니다 .

은

경우

AC 회선

CB_TYPE

표 1-1

한

표 1-1. AC 회선 전압이 120 V 보다 낮을 수 있는 지역

AC 회선 전압 국가

100 V

105 V

110 V

115 V

표

1-2 및

그림

표 1-2. 전원 구성 점퍼 설정

전압이

120 V보다

점퍼를 재구성하십시오

낮을 수 있는 국가의 목록입니다. 특정 위치의 전원을 확인하고 필요

일본, 한국, 오키나와

한국

안길라, 아조레스, 벨기에, 벨리즈, 볼리비아, 브라질, 콜롬비아, 쿠라카오, 도미 니카

공화국, 에콰도르, 엘살바도르, 프랑스, 괌, 가이아나, 아이티, 온두라스, 자

메이카

아루바, 바베이도스, 북마리아나 제도, 생 피에르미클룽, 수리남, 통가

레바논, 파나마, 필리핀, 소말리아, 수리남, 타히티, 대만, 터키, 버진 제도

트리니다드 토바고

1-1은 CB_TYPE

점퍼의 설정 및 위치를 보여줍니다

점퍼 설정 설명

CB_TYPE

(

기본값

* 이 점퍼는 200–240 VAC 범위의 회선 전압을 사용하는 시스템에는 작동하지 않습니다 .

회선 전압이

)AC 회선

전압이

120 V

이상인 경우

미만인 경우

94 설명서 갱신본

Page 97

그림 1-1. 전원 구성 점퍼 위치

프로세서 업그레이드

시스템에 하나 이상의 프로세서를 추가하는 경우 모든 프로세서가 동일한 스테핑 값을 가지며 동일한 캐쉬 크기 및 기술을 사용하는지 확인하십시오. 속도가 다른 프로세서를 설치할 경우 가장 느린 프로세 서의

속도로 작동됩니다

프로세서 외에도 업그레이드 키트에 포함된 모든 프로세서 및

VRM

VRM (Voltage Regulator Module)을

설치에 대한 자세한 내용은 설치 및 문제 해결 설명서의 "프로세서"를 참조하십시오

설치해야 합니다

Adaptec SCSI 카드 39160 확장 카드 슬롯 제한

Adaptec SCSI

하고

Dell™ Remote Access Controller 4/P(DRAC 4/P)

장

카드 슬롯 2에

카드

39160을 Microsoft Windows 2000 Server

Adaptec 39160

카드가 설치되어야 합니다

운영 체제를 실행하고 있는 시스템에 추가

카드가 확장 카드 슬롯 7에 설치되어 있는 경우 확

시스템 시작 시 메모리 테스트

시스템 설치 프로그램의 System Memory Testing (시스템 메모리 테스트) 옵션은 기본적으로 사용되지 않습니다. 이 옵션을 사용하는 경우에는 시스템을 시작할 때마다 시스템 메모리 테스트가 수행됩니다 대용량 메모리 구성을 사용하는 시스템의 경우 메모리 테스트에 다소 시간이 걸릴 수도 있습니다. 시스

설치 프로그램에 대한 자세한 내용은 사용 설명서를 참조하십시오

템

설명서 갱신본 95

Page 98

시스템 시동 시 동작

시스템 시작 중에 다음과 같은 시스템 동작은 정상적인 동작으로서 시스템 문제가 아닙니다

•AC

•

전원 공급 시 시스템 전원을 켤 수 있도록 시스템 설치 프로그램의 AC Power Recovery

원

복구)

옵션을 설정하지 않은 경우에는 시스템에

정지합니다

가

. (

시스템 설치 프로그램에 대한 자세한 내용은 사용 설명서를 참조하십시오

시스템 전원이 켜진 후 비디오가 표시되는 데

전원이 공급될 때 냉각 팬이 잠시 회전하다

30초

이상이 걸릴 수 있습니다

(AC

전

내장 NIC IPMI 포트 기능

IPMI(Intelligent Platform Management Interface) Pass-Through

포트를 사용하여 네트워크에서 부팅하도록 시스템을 구성하는 경우 시스템 부팅 중에 관리 트래

IPMI

픽에

NIC을

또한

IPMI

(Large-Send Offload)

사용할 수 없게 됩니다. 시스템 부팅이 완료되면

관리 트래픽을 지원하도록

기능도 사용할 수 없게 됩니다

NIC을

구성하는 경우 해당 포트에서

트래픽용 내장

IPMI

기능이 자동으로 복원됩니다

NIC를

NIC

드라이버의

구성하고 동일한

LSO

원격 액세스 컨트롤러 카드와 내장 비디오의 상호 작용

원격 시스템 관리를 위해 원격 액세스 컨트롤러 카드(선택 사양)를 설치하는 경우 시스템의 전면 및 후면 패널 비디오 포트를 사용할 수 없게 됩니다

시스템 메시지

표

1-3는

메모리 오류가 발생하는 경우 시스템 전면 패널

상태 메시지의 업데이트된 목록을 보여줍니다. 시스템 메시지에 대한 추가 정보는 설치 및 문제 해결 설

명서의

시스템 메시지"를 참조하십시오

LCD가

시스템 시작 시 표시할 수 있는 시스템

표 1-3. LCD 상태 메시지

라인 1 메시지

SYSTEM IDSYSTEM NAME

라인 2 메시지

96 설명서 갱신본

원인 조치

SYSTEM ID는

고유한 이름으로 5자 이하

하는

입니다

SYSTEM NAME은

의하는 이하입니다

시스템

ID와

조건에서 표시됩니다

은

•

시스템의 전원이 켜진 경우

•

전원이 꺼지고 활성 오류가 표시된 경우

사용자가 정의

사용자가 정

고유한 이름으로

이름은 다음과 같

16자

POST

이 메시지는 참조용입니다

시스템 설치 프로그램에서 시스

ID와

템

다 십시오

이름을 변경할 수 있습니

지침은 사용 설명서를 참조하

Page 99

표 1-3. LCD 상태 메시지 ( 계속 )

라인 1 메시지

라인 2 메시지

E0000 OVRFLW CHECK LOG

E1000 FAIL SAFE

E1000 MISCONFIG

E0119 TEMP AMBIENT

E0119 TEMP PROC #

E0119 TEMP PLANAR

E0212 PROC VTT

E0212 VOLT PG n

E0212 VOLT PG n Video

원인 조치

LCD

오버플로 메시지

최대 세 개의 오류 메시지를

에 순차적으로 표시할 수

LCD

이벤트에 대한 세부사항은 을 참조하십시오

있습니다. 네 번째 메시지가 표

오버플로 메시지로 표시됩

준

니다

Failsafe

이벤트

이벤트 로그를 캡쳐하고 설치 및문제 해결 설명서의 "도움말 얻기"를 참조하십시오

VRM이

잘못 설치되었습니다

설치되어 있지 않거나

설치 및 문제 해결 설명서의

프로세서

하십시오 성이 각되면 명서의 하십시오

시스템 온도가 적당한 범위를 벗어납니다

설치 및문제 해결 설명서의

시스템 냉각 문제점 해결"을

참조하십시오

지정된 프로세서가 적당한 온

범위를 벗어납니다

도

설치 및문제 해결 설명서의

시스템 냉각 문제 해결"을

참조하십시오

시스템 보드 온도가 적당한 범 위를

벗어납니다

설치 및문제 해결 설명서의

시스템 냉각 문제 해결"을

참조하십시오

프로세서 전압 범위를 벗어납니다

VTT

전압이 적당한

설치 및문제 해결 설명서의

전원 공급 장치 문제 해결

을 참조하십시오

시스템 전원 공급 장치가 적당

전압

한 원 못

범위를 벗어납니다. 전

공급

장치가 고장났거나 잘

설치되었습니다

비디오 전압이 적당한 전압 범 위를

벗어납니다

설치 및문제 해결 설명서의

전원 공급 장치 문제 해결

을 참조하십시오

설치 및문제 해결 설명서의

도움말 얻기"를 참조하십

시오

VRM 설치"를

참조

. VRM의 설치 및

제대로 이루어졌다고 생

설치 및 문제 해결 "

도움말 얻기"를 참조

SEL

구

설

설명서 갱신본 97

Page 100

표 1-3. LCD 상태 메시지 ( 계속 )

라인 1 메시지

E0212 VOLT BATT ROMB

E0212 VOLT BATT CMOS

E0276 PROC # STATUS

E0276 PROC # VCORE

E0276 VRM # PG

E0276 VCACHE # PG

E0276 PS AC CURRENT

E0276 PS OVER CURRENT

E0412 RPM FAN PS BLANK

라인 2 메시지

원인 조치

결함 있는

시스템 전지에 결함이 있습 니다

프로세서에 결함이 있거나 잘못 설치되었습니다

지정한 프로세서의 전압이 적당한 범위를 벗어납 니다

지정한 범위를 벗어납니다

지정한 당한

전원 공급 장치 한

전원 공급 장치 전류가 적당한 범위를 벗어납니다

전원 공급 장치 팬 한

RAID

전지

VRM의

VCACHE의

범위를 벗어납니다

전압이 적당한

RPM이

VCORE

전압이 적

전류가 적당

적당

RAID

및문제 해결 설명서의 "선택적인 통합된 참조하십시오

설치 및문제 해결 설명서의

시스템 전지 문제 해결"을

참조하십시오. 설치 및문제 해결 설명서의 "도움말 얻기 를 참조하십시오

설치 및문제 해결 설명서의

마이크로프로세서 문제 해

"을

결

설치 및문제 해결 설명서의

마이크로프로세서 문제 해

"을

결 계속되면 설치 및문제 해결 설명서의 "도움말 얻기"를 참 조하십시오

설치 및문제 해결 설명서의

마이크로프로세서 문제 해

"을

결 계속되면 설치 및문제 해결 설명서의 "도움말 얻기"를 참 조하십시오

설치 및문제 해결 설명서의

마이크로프로세서 문제 해

"을

결 계속되면 설치 및문제 해결 설명서의 "도움말 얻기"를 참 조하십시오

설치 및문제 해결 설명서의

전원 공급 장치 문제 해결

을 참조하십시오

설치 및문제 해결 설명서의

전원 공급 장치 문제 해결

을 참조하십시오

설치 및문제 해결 설명서의

시스템 냉각 문제 해결"을

참조하십시오

전지를 교체하십시오. 설치

RAID

컨트롤러 활성화"를

참조하십시오

참조하십시오. 문제가

98 설명서 갱신본

Dell 6800 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Information Update

Information Update

Reconfiguring the System for Regional Power Requirements

Processor Upgrades

Adaptec SCSI Card 39160 Expansion-Card Slot Restrictions

Memory Test at System Start-Up

System Start-Up Behavior

Integrated NIC IPMI Port Functionality

Remote Access Controller Card Interaction With Integrated Video

System Messages

Environmental Data Sheets

Removing and Installing the Cooling Shroud

Linux Operating System Information

Booting Red Hat Enterprise Linux AS (Version 4) for Intel x86 With More than Eight Logical Processors

Using More than Eight Logical Processors With Red Hat Enterprise Linux (Version 4) for Intel EM64T

Rebooting Red Hat Enterprise Linux AS (Version 4) for Intel EM64T

NIC Device Names

Microsoft Windows Server 2003 Installation With More than Eight Logical Processors

Microsoft Windows 2000 Installation

信息更新

信息更新

针对地区性的电源要求重新配置系统

处理器升级

系统启动时的内存测试

系统启动行为

远程访问控制器卡与集成视频的相互影响

系统信息

环境数据表

卸下和安装冷却通风罩

Mise à jour des informations

Mise à jour des informations

Reconfiguration du système en fonction de normes électriques locales

Mises à niveau des processeurs

Restriction liée à l'installation de la carte SCSI 39160 Adaptec dans un logement d'extension

Test de la mémoire au démarrage du système

Comportement du système au démarrage

Port IPMI intégré du NIC

Interaction de la carte RAC avec la vidéo intégrée

Messages système

Feuilles techniques sur l'environnement système

Installation et retrait du carénage de ventilation

Informations concernant le système d'exploitation Linux

Démarrage de Red Hat Enterprise Linux AS version 4 pour Intel x86 sur les systèmes comprenant plus de huit processeurs logiques

Utilisation de Red Hat Enterprise Linux (version 4) pour Intel EM64T avec plus de huit processeurs logiques

Redémarrage de Red Hat Enterprise Linux AS version 4 pour Intel EM64T

Noms de périphériques NIC

Installation de Microsoft Windows Server 2003 sur des systèmes équipés de plus de huit processeurs logiques

Installation de Microsoft Windows 2000

Redirection de console : séquences de touches utilisant la touche Échap

Aktuelle Informationen

Aktuelle Informationen

Umkonfigurieren des Systems für regionale Stromversorgungsbedingungen

Prozessor-Upgrades

Beschränkung bei Erweiterungskartensteckplatz mit Adaptec SCSI-Karte 39160

Speicherprüfung bei Systemstart

Systemverhalten beim Start

IPMI-Portfunktionalität des integrierten NICs

Wechselwirkung von Remote-Access-Controllerkarte mit integrierter Grafikkarte

Systemmeldungen

Umwelt-Datenblätter

Entfernen und Installieren des Kühlgehäuses

Informationen zum Betriebssystem Linux

Starten von Red Hat Enterprise Linux AS (Version 4) für Intel x86 mit mehr als acht logischen Prozessoren

Verwenden von mehr als acht logischen Prozessoren bei Red Hat Enterprise Linux (Version 4) für Intel EM64T

Neustart von Red Hat Enterprise Linux AS (Version 4) für Intel EM64T

NIC-Gerätenamen

Installation von Microsoft Windows Server 2003 mit mehr als acht logischen Prozessoren

Installation von Microsoft Windows 2000

アップデート情報

アップデート情報

ご使用になる地域の電源の要件に合わせたシステムの再設定

プロセッサのアップグレード

Adaptec SCSI カード 39160 の拡張カードスロットの制限事項

システム起動時のメモリテスト

システム起動時の動作

内蔵 NIC IPMI ポートの機能

リモートアクセスコントローラカードとオンボードビデオのやり取り

Red Hat Enterprise Linux（バージョン 4）for Intel EM64T で 9 つ以上の論理プロセッサを使用する場合
