Projector 4220/4320 da Dell™

Manual do Utilizador

Notas, Chamadas de atenção e Avisos

NOTA: Uma NOTA assinala informações importantes que o

ajudam a tirar o máximo partido do seu computador.

CUIDADO: Uma chamada de ATENÇÃO indica danos potenciais

ao hardware ou perda de dados se as instruções não forem
respeitadas.

ATENÇÃO: Um AVISO assinala a possibilidade de ocorrência

de danos materiais, de ferimentos físicos ou o risco de morte.

____________________

As informações constantes deste documento estão sujeitas a alterações sem
aviso prévio.
© 2011 Dell Inc. Reservados todos os direitos.

É expressamente proibida a reprodução destes materiais seja de que forma for
sem autorização escrita da Dell Inc.

Marcas registadas utilizadas neste texto: Dell e o logótipo DELL são marcas
registadas da Dell Inc.; DLP e o logótipo DLP são marcas comerciais da T

NSTRUMENTS I NCORPORATED; Microsoft e Windows são ou marcas comerciais ou

I
marcas registadas da Microsoft Corporation nos Estados Unidos e/ou noutros
países.

Outros nomes ou marcas registadas podem ser utilizados neste documento como
referência às entidades titulares dos respectivos nomes e marcas ou dos seus
produtos. A Dell Inc. nega qualquer interesse nos nomes ou nas marcas registadas
que não sejam propriedade sua.

Modelo 4220/4320

EXAS

Março de 2011 Rev. A00

Índice

1 O seu Projector Dell . . . . . . . . . . . . . . . . . 7

2 Ligar o Projector . . . . . . . . . . . . . . . . . . . 10

Sobre o Projector . . . . . . . . . . . . . . . . . . . 8

Instalar o Dongle Sem Fios Opcional . . . . . . . . 11

Ligação ao Computador

. . . . . . . . . . . . . . . . . 12

Ligar um Computador Usando um Cabo VGA
Circuito de Ligação de Monitor

(Monitor Loop-Through) Usando Cabos VGA . . . 13
Ligação a um computador com um cabo RS232
Ligação a um Computador através do Cabo USB
Ligação a um Computador através de

Rede Sem Fios . . . . . . . . . . . . . . . . . . . 16

Ligação a um leitor de DVD

. . . . . . . . . . . . . . . 17

Ligação a um leitor de DVD utilizando um
cabo S-vídeo

. . . . . . . . . . . . . . . . . . . . 17

Ligação a um Leitor de DVDs com um

Cabo de Sinal Composto . . . . . . . . . . . . . . 18

Ligação a um Leitor de DVDs com um
Cabo de Sinal Componente

. . . . . . . . . . . . . 19

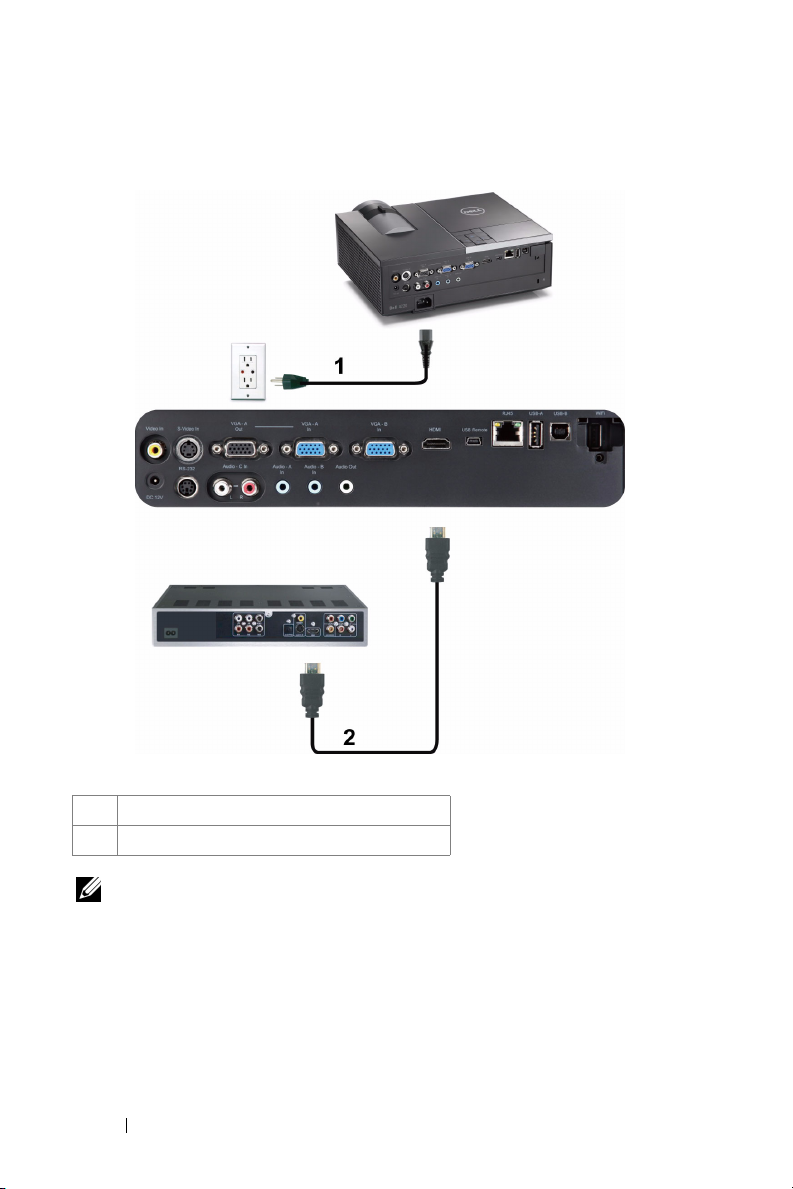

Ligação a um Leitor de DVDs Usando um
Cabo HDMI

Ligação a Uma Rede de Área Local (LAN)

. . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . . 21

Para projectar uma imagem e controlar o projector
conectado a uma rede usando um cabo RJ45.

. . . . 12

. . 14

. 15

. . . 21

Índice 3

Opções de Instalação Profissional: Instalação para

Controlo de Ecrã Automático . . . . . . . . . . . . 22

Ligação Com Caixa de Controlo Comercial RS232 . 23

3 Utilização do Projector . . . . . . . . . . . . . . 24

Ligar o Projector . . . . . . . . . . . . . . . . . . . . . 24

Desligar o Projector

. . . . . . . . . . . . . . . . . . . 24

Ajustamento da Imagem Projectada . . . . . . . . . . 25

Elevar o Projector

. . . . . . . . . . . . . . . . . 25

Baixar o Projector . . . . . . . . . . . . . . . . . 25

Ajustamento do Zoom e da Focagem do Projector . . . 26

Ajustamento do Tamanho da Imagem Projectada

Utilização do Painel de Controlo

. . . . . . . . . . . . 31

. . . 27

Utilizar o Controlo Remoto . . . . . . . . . . . . . . . 33

Instalação das Pilhas do Controlo Remoto

Distância de Funcionamento Com o Controlo Remoto

. . . . . . . 36

. 37

Utilização da Informação Apresentada no Ecrã (OSD) . 38

SEL. ENT.
AJUSTE AUTO.

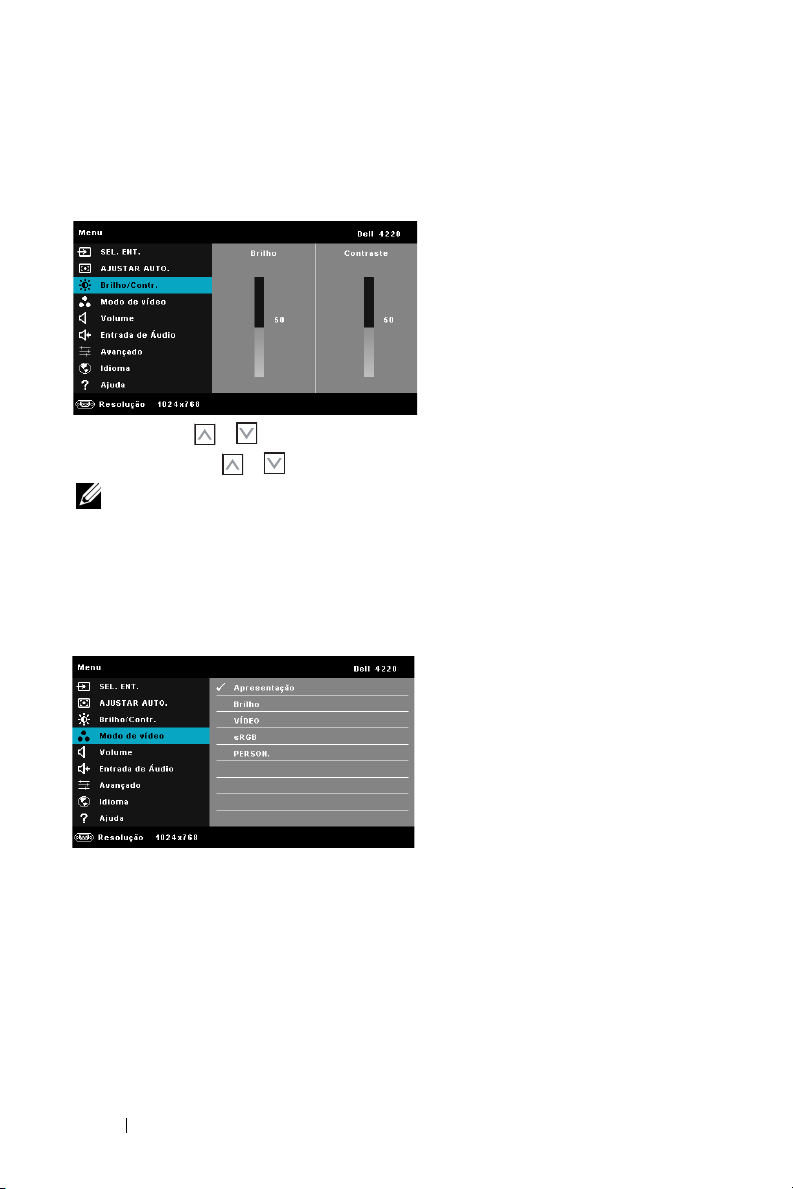

BRILHO/CONTR.
MODO DE VÍDEO

. . . . . . . . . . . . . . . . . . . . . . 38

. . . . . . . . . . . . . . . . . . . 39

. . . . . . . . . . . . . . . . . . 40

. . . . . . . . . . . . . . . . . . 40

VOLUME . . . . . . . . . . . . . . . . . . . . . . 41

ENTRADA ÁUDIO
CONFIGURAÇÕES AVANÇADAS

. . . . . . . . . . . . . . . . . . 41

. . . . . . . . . . 41

IDIOMA . . . . . . . . . . . . . . . . . . . . . . . 57

AJUDA

. . . . . . . . . . . . . . . . . . . . . . . 57

4 Índice

Instalação de Rede Sem Fios . . . . . . . . . . . . . . 58

Activar a Rede Sem Fios no Projector

. . . . . . . 59

Instalar o software da aplicação de rede sem

fios no seu computador . . . . . . . . . . . . . . . 61

Inicie a aplicação de rede sem fios

. . . . . . . . 64

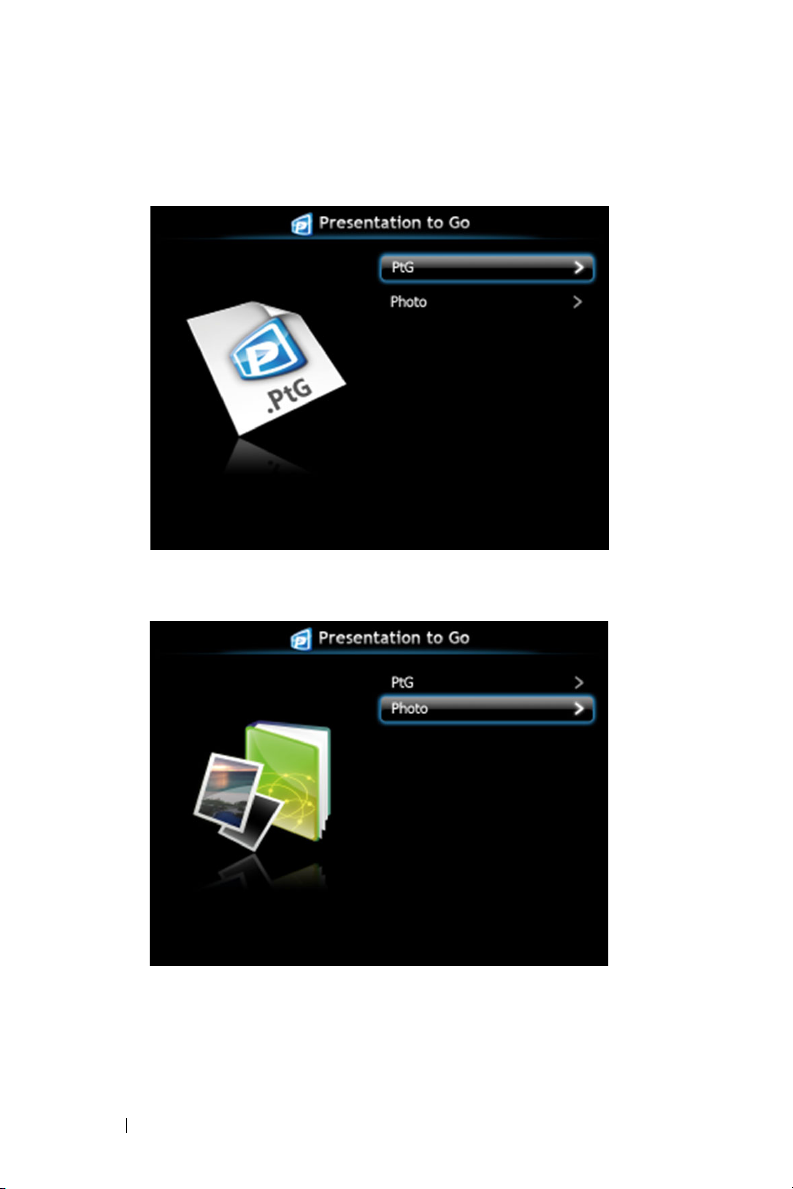

Instalação da Presentation to Go (PtG)

Visualizador PtG
Visualizador de Fotos

. . . . . . . . . . . . . . . . . . . 70

. . . . . . . . . . . . . . . . 70

Introdução à Função PtG/Foto

. . . . . . . . . 69

. . . . . . . . . . . 71

Síntese da função PtG . . . . . . . . . . . . . . . 71

Síntese da Função Fotografia
Introdução aos botões

. . . . . . . . . . . . 72

. . . . . . . . . . . . . . . 72

Configurar o PtG Converter - Lite . . . . . . . . . . 73

Software da Aplicação PtG Converter - Lite

Instalação da projecção de áudio

. . . . . . . . . . . . 75

Activar a rede sem fios ou a LNA no projector
Instalar o Software da Aplicação de

Rede Sem Fios da Dell no seu computador

Inicie a aplicação de rede sem fios . . . . . . . . 79

Iníciar sessão

Instalação de Sequência de vídeo

. . . . . . . . . . . . . . . . . . . . 80

. . . . . . . . . . . 82

Formato de suporte de sequência de vídeo
Activar a rede sem fios ou a LNA no projector
Instalar o Software da Aplicação de

Rede Sem Fios da Dell no seu computador
Inicie a aplicação de rede sem fios
Iníciar sessão

. . . . . . . . . . . . . . . . . . . . 83

. . . . . . . . 83

. . . . 74

. . . 76

. . . . . 78

. . . . 82

. . . 83

. . . . . 83

Gerir o Projector a Partir da Gestão Web

Configurar a Definição de Rede
Aceder à Gestão Web

. . . . . . . . . . . . . . . 84

. . . . . . . . . . 84

. . . . . . . . 84

Índice 5

Fazer Token da Aplicação . . . . . . . . . . . . . . . . 103

4 Resolução de Problemas do Projector . 104

Sinais de Orientação . . . . . . . . . . . . . . . . . . 108

Substituição da lâmpada

. . . . . . . . . . . . . . . . 109

5 Especificações . . . . . . . . . . . . . . . . . . . 111

6 Como contactar a Dell . . . . . . . . . . . . . . 118

7 Apêndice: Glossário . . . . . . . . . . . . . . . 119

6 Índice

1

O seu Projector Dell

O seu projector vem acompanhado de todos os itens mostrados em baixo.
Certifique-se de que tem todos os itens e contacte a Dell™ caso algum deles esteja
em falta.

Conteúdo da Embalagem

Cabo de alimentação Cabo VGA de 1,8 m (VGA para VGA)

Mala de transporte Controlo remoto

CD Manual do Utilizador e
Documentação

Cabo USB

Pilhas AAA (2)

O seu Projector Dell 7

Sobre o Projector

Vista Superior

6

1

7

5

4

1 Painel de controlo
2 Botão de zoom
3 Anel de focagem
4 Lente
5 Botão de elevação para ajustamentos de altura
6 Receptor IV (Infravermelhos)
7 Tampa da le nte
8 Orifícios de fixação para montagem na parede: Orifício de parafuso M3 x

6,5 mm profundidade. Binário de aperto recomendado <8 kgf-cm

9 Orifício de montagem para tripé: Inserção de porca ¼''*20 UNC
10 Tampa da lâmpada
11 Roda para ajustamento da inclinação
12 Pé elevatório

Vista Inferior

10

2

3

11

12

55,00

55,00

110,00±0,15

8

73,50

9

8,65

104,47

CUIDADO: Instruções de Segurança

1

Não utilize o projector na proximidade de electrodomésticos que gerem muito
calor.

2

Não utilize o projector em áreas onde exista demasiado pó. O pó pode conduzir a
falhas do sistema e o projector desligará automaticamente.

3

Certifique-se de que o projector está instalado numa área bem ventilada.

4

Não bloqueie os orifícios de ventilação e as aberturas no projector.

8 O seu Projector Dell

5

Certifique-se de que o projector é utilizado somente a temperaturas ambiente
entre 5º C e 35º C.

6

Não toque na saída de ventilação quando o projector estiver ligado ou
imediatamente após este ser desligado uma vez que esta pode atingir
temperaturas altas.

7

Não olhe directamente para a lente enquanto o projector estiver ligado uma vez
que poderá sofrer danos à visão.

8

Não coloque quaisquer objectos próximo ou à frente do projector, nem tape a
lente, enquanto o projector estiver ligado uma vez que o calor pode ocasionar o
derretimento ou incêndio do objecto.

9

Não utilize o projector sem fios na proximidade de aparelhos tipo pacemaker.

10

Não utilize o projector sem fios na proximidade de equipamentos médicos.

11

Não utilize o projector sem fios na proximidade de unidades microondas.

NOTA:

• Não tente instalar o projector na parede por si próprio. Este deverá ser
instalado por um técnico qualificado.

• Kit de Montagem no Tecto Recomendado (P/N: C3505). Para mais
informações consulte o sítio Web do Suporte Dell em

• Para mais informações, consulte as

Informações de segurança

support.dell.com

incluídas

juntamente com o projector.

• O projector 4220/4320 só pode ser usado em ambientes interiores.

O seu Projector Dell 9

Ligar o Projector

3 4 5 6 7

2

1

13

1920 15161718

1 Conector de vídeo composto 11 Conector WiFi USB (Tipo A)
2 conector S-Vídeo 12 Ranhura de cabo de segurança
3 Saída VGA

(monitor loop-through)

4 Conector de entrada VGA-A

(D-sub)

5 Conector de entrada VGA-B

(D-sub)

6 Conector HDMI 16 Conector de entrada de áudio-C

7 Conector mini-USB (Mini Tipo

B) para controlo remoto

8 Conector RJ45 18 Conector de entrada de áudio-C

9 Conector de visualização USB

Tipo USB-A

10 Conector de visualização USB

Tipo USB-B

14 12

13 Conector de saída de áudio

14 Conector de entrada de áudio-B

15 Conector de entrada de áudio-A

(canal direito)

17 Conector do cabo de alimentação

(canal esquerdo)

19 Conector RS232

20 Conector de saída CC +12 V

8

910

11

2

10 Ligar o Projector

NOTA: Os conectores são iguais para os projectores 4220 e 4320.

CUIDADO: Antes de iniciar qualquer dos procedimentos desta secção, siga as

Instruções de Segurança conforme descrito em página 8 .

Instalar o Dongle Sem Fios Opcional

O seu projector deverá estar instalado com um dongle sem fios se pretender
usar a opção de rede sem fios. Consulte a "Instalação de Rede Sem Fios" na
página 58. O adaptador sem fios não é fornecido juntamente com os
projectores 4220/4320. Pode adquiri-lo no sítio Web da Dell em

www.dell.com

1

Desaparafuse e remova a tampa do dispositivo sem fios.

2

Conecte o dongle sem fios.

.

3

Instale a tampa do dispositivo sem fios.

Ligar o Projector 11

Ligação ao Computador

Ligar um Computador Usando um Cabo VGA

1 Cabo de alimentação
2 Cabo VGA para VGA
3 Cabo USB-A para Mini USB-B

NOTA: O cabo mini-USB não é fornecido juntamente com o projector.

NOTA: O cabo Mini USB deve estar conectado se pretender utilizar as

funcionalidades Página Acima e Página Abaixo no controlo remoto.

12 Ligar o Projector

Circuito de Ligação de Monitor (Monitor Loop-Through) Usando

Cabos VGA

1 Cabo de alimentação
2 Cabo VGA para VGA

NOTA: Só é fornecido um cabo VGA juntamente com o projector. Pode ser

comprado um cabo VGA adicional no sítio Web da Dell em www.dell.com.

Ligar o Projector 13

Ligação a um computador com um cabo RS232

1Cabo de alimentação
2 Cabo RS232

NOTA: O cabo RS232 não é fornecido juntamente com o projector. Consulte um

profissional para obter o cabo e o software do controlo remoto.

14 Ligar o Projector

Ligação a um Computador através do Cabo USB

1Cabo de alimentação
2 Cabo USB-A para USB-B

NOTA: Plug and Play. Só é fornecido um cabo USB juntamente com o

projector. Pode ser comprado um cabo USB adicional no sítio Web da Dell em
www.dell.com.

Ligar o Projector 15

Ligação a um Computador através de Rede Sem Fios

NOTA: O seu computador deverá estar equipado com um conector sem fios e

devidamente configurado para detecção de outra ligação sem fios. Consulte a
documentação do computador sobre como configurar ligações sem fios.

NOTA: O seu projector deverá estar instalado com um adaptador sem fios se

pretender usar a opção de rede sem fios. Consulte a "Instalação de Rede Sem
Fios" na página 58.

16 Ligar o Projector

Ligação a um leitor de DVD

Ligação a um leitor de DVD utilizando um cabo S-vídeo

1 Cabo de alimentação
2 Cabo S-Vídeo

NOTA: O cabo S-vídeo não é fornecido juntamente com o projector. Pode

comprar o cabo de Extensão S-Vídeo (15 mts/30 mts) no sítio Web da Dell em
www.dell.com.

Ligar o Projector 17

Ligação a um Leitor de DVDs com um Cabo de Sinal Composto

1 Cabo de alimentação
2 Cabo de sinal de vídeo composto

NOTA: O cabo de Vídeo Composto não é fornecido juntamente com o projector.

Pode comprar o cabo de Extensão Vídeo Composto (15 mts/30 mts) no sítio
Web da Dell em www.dell.com.

18 Ligar o Projector

Ligação a um Leitor de DVDs com um Cabo de Sinal Componente

1 Cabo de alimentação
2 Cabo de Vídeo VGA para Componente

NOTA: O cabo de VGA para Vídeo Componente não é fornecido juntamente

com o projector. Pode comprar o cabo de Extensão VGA para Vídeo
Componente (15mts/30mts) no sítio Web da Dell em www.dell.com.

Ligar o Projector 19

Ligação a um Leitor de DVDs Usando um Cabo HDMI

1 Cabo de alimentação
2 Cabo de HDMI

NOTA: O cabo de HDMI não é fornecido juntamente com o projector. Pode

adquirir o cabo HDMI no sítio Web da Dell em www.dell.com.

20 Ligar o Projector

Ligação a Uma Rede de Área Local (LAN)

Para projectar uma imagem e controlar o projector conectado a uma rede usando um cabo RJ45.

Rede de Área Local (LAN)

1 Cabo de alimentação
2 Cabo RJ45

NOTA: O cabo RJ45 não é fornecido juntamente com o projector. Pode adquirir

o cabo HDMI no sítio Web da Dell em www.dell.com.

Ligar o Projector 21

Opções de Instalação Profissional: Instalação para Controlo de Ecrã Automático

1 Cabo de alimentação
2 Ficha 12 V CC
3 Ecrã de projecção motorizado

NOTA: Utilize uma ficha de 12 V CC com 1,7 mm (DI) x 4,00 mm (DE) x 9,5 mm

(ponta) para ligar o ecrã automático ao projector.

Ficha 12 V CC

22 Ligar o Projector

Ligação Com Caixa de Controlo Comercial RS232

1 Cabo de alimentação
2 Cabo RS232
3 Caixa de controlo Comercial RS232

NOTA: O cabo RS232 não é fornecido juntamente com o projector. Consulte um

técnico profissional para obter o cabo.

Ligar o Projector 23

Utilização do Projector

Ligar o Projector

NOTA: Ligue o projector antes de ligar a fonte (computador, leitor de DVD,

etc.). O botão Botão de alimentação fica azul e intermitente até ser premido.

1

Remova a tampa da lente.

2

Ligue o cabo de alimentação e os cabos de sinal apropriados ao projector. Para
mais informações sobre a ligação do projector, consulte a secção “Ligar o
Projector” na página 10.

3

Prima o botão
Controlo” na página 31 para localizar o botão

4

Ligue a fonte de sinal (computador, leitor de DVD, etc.).

5

Ligue a fonte de sinal ao projector usando o cabo adequado. Consulte a secção
“Ligar o Projector” na página 10 para instruções sobre como ligar a fonte ao
projector.

6

Por predefinição, a fonte de entrada do projector está definida para VGA-A. Altere
a fonte de entrada do projector se for necessário.

7

Se tiver várias origens de sinal ligadas ao projector, prima o botão
controlo remoto ou no painel de controlo para seleccionar a origem de sinal
pretendida. Consulte a secção “Utilização do Painel de Controlo” na página 31 e
“Utilizar o Controlo Remoto” na página 33 para localizar o botão

Botão de alimentação

(consulte a secção “Utilização do Painel de

Botão de alimentação

).

Fonte

Fonte

no

.

3

Desligar o Projector

CUIDADO: Desligue o projector após ter procedido ao encerramento correcto

do mesmo, tal como explicado no seguinte procedimento.

1

Prima o botão
desligar correctamente o projector.

NOTA: É apresentada a mensagem “Prima o botão de alimentação para

desligar o projector.” no ecrã. A mensagem desaparece decorridos 5

segundos ou pode premir o botão Menu para sair.

2

Prima o botão
continuam a funcionar durante 120 segundos.

24 Utilização do Projector

Botão de alimentação

Botão de alimentação

. Siga as instruções apresentadas no ecrã para

novamente. As ventoinhas de arrefecimento

3

Para desligar o projector rapidamente, prima o botão
mantenha premido durante 1 segundo enquanto as ventoinhas de arrefecimento
ainda estiverem em funcionamento.

NOTA: Antes de ligar o projector novamente, aguarde 60 segundos para

permitir que a temperatura interna estabilize.

4

Desligue o cabo de alimentação da tomada eléctrica e desligue o projector.

Botão de alimentação

Ajustamento da Imagem Projectada

Elevar o Projector

1

Prima o botão de

2

Eleve o projector até atingir o ângulo de projecção pretendido e, de seguida,
liberte o botão para fixar o pé de elevação nessa posição.

3

Utilize a roda de ajuste da inclinação para ajustar o ângulo de projecção.

Baixar o Projector

1

Prima o botão de

2

Baixe o projector e de seguida liberte o botão para fixar o pé elevatório na posição
escolhida.

Elevação

Elevação

.

.

e

1 Botão de Elevação
2 Pé elevatório (Ângulo de inclinação: 0 a 9,5 graus)
3 Roda para ajustamento da inclinação

Utilização do Projector 25

Ajustamento do Zoom e da Focagem do Projector

CUIDADO: Para evitar danos no projector, certifique-se de que a lente de

zoom e o pé elevatório estão completamente retraídos antes de mover o
projector ou antes de o colocar na respectiva mala de transporte.

1

Rode o botão de zoom para aplicar mais zoom ou menos zoom.

2

Rode o botão de focagem até a imagem ficar nítida. O projector foca a partir de
distâncias compreendidas entre 120,09 cm e 1.000,05 cm (1,2 m a 10 m).

1 Botão de zoom
2 Anel de focagem

26 Utilização do Projector

Ajustamento do Tamanho da Imagem Projectada

4220

256"

(650,24 cm)

231"

(586,74 cm)

179"

(454,66 cm)

307"(779,78 cm)

277"(703,58 cm)

215"(546,10 cm)

154"(391,16 cm)

Distância do projector ao ecrã

32,81'(10,0 m)

29,53'(9,0 m)

22,97'(7,0 m)

128"

(352,12 cm)

16,40'(5,0 m)

77"

(195,58 cm)

(78,23 cm)

9,84'(3,0 m)

92"(233,68 cm)

37"(93,98 cm)

30,8"

3,94'(1,2 m)

Utilização do Projector 27

4320

302"

(767,08 cm)

272"

(690,88 cm)

212"

(538,48 cm)

363"(922,02 cm)

326"(828,04 cm)

254"(645,16 cm)

181"(459,74 cm)

Distância do projector ao ecrã

32,81'(10,0 m)

29,53'(9,0 m)

28 Utilização do Projector

22,97'(7,0 m)

151"

(383,54 cm)

16,40'(5,0 m)

91"

(231,14 cm)

(92,20 cm)

9,84'(3,0 m)

109"(276,86 cm)

44"(111,76 cm)

36,3"

3,94'(1,2 m)

Altura (Hd): 106,3 cm

D

i

s

t

â

n

c

i

a

:

5

,

0

m

Utilização do Projector 29

4220

Máx. 37"

Ecrã
(Diagonal)

(93,98 cm)

Mín. 30,8"

(78,23 cm)

Máx.

29,53" X

(LxA)

22,05"
(75 cm X

Mín.
(LxA)

56 cm)
24,80" X

18,50"

Tamanho
do Ecrã

(63 cm X
47 cm)

Máx. 25,59"

Mín.

(65 cm)
21,26"

Hd

(54 cm)

Distância

3,94'
(1,2 m)

* Este gráfico serve apenas de referência ao utilizador.

92"
(233,68 cm)

77"
(195,58 cm)

74,02" X
55,51"

(188 cm X
141 cm)

61,42" X
46,06"

(156 cm X
117 cm)

63,78"
(162 cm)

53,15"
(135 cm)

9,84'
(3,0 m)

4320

Máx. 44"

Ecrã
(Diagonal)

Tamanho
do Ecrã

(111,76 cm)

Mín. 36,3"

(92,20 cm)

Máx.

37,01" X

(LxA)

23,23"
(94 cm X

59 cm)
30,71" X

Mín.

19,29"

(LxA)

(78 cm X
49 cm)

Máx. 25,98"

Mín.

(66 cm)
21,65"

Hd

(55 cm)

Distância

* Este gráfico serve apenas de referência ao utilizador.

3,94'
(1,2 m)

109"
(276,86 cm)

91"
(231,14 cm)

92,13" X
57,48"

(234 cm X
146 cm)

76,77" X
48,03"

(195 cm X
122 cm)

64,96"
(165 cm)

53,94"
(137 cm)

9,84'
(3,0 m)

154"
(391,16 cm)

128"
(325,12 cm)

123,23" X
92,13"

(313 cm X
234 cm)

102,36" X
76,77"

(260 cm X
195 cm)

106,30"
(270 cm)

88,58"
(225 cm)

16,40'
(5,0 m)

181"
(459,74 cm)

151"
(383,54 cm)

153,94" X
96,06"

(391 cm X
244 cm)

128,35" X
79,92"

(326 cm X
203 cm)

107,87"
(274 cm)

90,16"
(229 cm)

16,40'
(5,0 m)

215"
(546,10 cm)

179"
(454,66 cm)

172,44" X
129,13"

(438 cm X
328 cm)

143,70" X
107,48"

(365 cm X
273 cm)

148,43"
(377 cm)

123,62"
(314 cm)

22,97'
(7,0 m)

254"
(645,16 cm)

212"
(538,48 cm)

215,35" X
134,65"

(547 cm X
342 cm)

179,53" X
112,20"

(456 cm X
285 cm)

151,18"
(384 cm)

125,98"
(320 cm)

22,97'
(7,0 m)

277"
(703,58 cm)

231"
(586,74 cm)

221,65" X
166,14"

(563 cm X
422 cm)

184,65" X
138,58"

(469 cm X
352 cm)

190,94"
(485 cm)

159,06"
(404 cm)

29,53'
(9,0 m)

326"
(828,04 cm)

272"
(690,88 cm)

276,77" X
172,83"

(703 cm X
439 cm)

230,71" X
144,09"

(586 cm X
366 cm)

194,49"
(494 cm)

162,20"
(412 cm)

29,53'
(9,0 m)

307"
(779,78 cm)

256"
(650,24 cm)

246,06" X
184,65"

(625 cm X
469 cm)

205,12" X
153,94"

(521 cm X
391 cm)

212,20"
(539 cm)

176,77"
(449 cm)

32,81'
(10 m)

363"
(922,02 cm)

302"
(767,08 cm)

307,48" X
192,13"

(781 cm X
488 cm)

256,30" X
160,24"

(651 cm X
407 cm)

216,14"
(549 cm)

179,92"
(457 cm)

32,81'
(10 m)

30 Utilização do Projector

Utilização do Painel de Controlo

1 LED LÂMPADA Se o indicador LAMP âmbar estiver aceso ou

intermitente, pode ter ocorrido um dos seguintes
problemas:

• A lâmpada está a atingir o fim de vida útil.

• O modulo de lâmpada não está devidamente
instalado

• Erro do controlador da lâmpada

• Erro da roda de cores

Para mais informações, consulte as secções
“Resolução de Problemas do Projector” na
página 104 e “Sinais de Orientação” na
página 108.

2 LED TEMPERATURA Se o indicador TEMP âmbar estiver aceso ou

intermitente, pode ter ocorrido um dos seguintes
problemas:

• A temperatura interna do projector é muito alta

• Erro da roda de cores

Para mais informações, consulte as secções
“Resolução de Problemas do Projector” na
página 104 e “Sinais de Orientação” na
página 108.

Utilização do Projector 31

3

Botão de alimentação

4 Cima /

Ajustamento Keystone

5 Direita /

Ajustamento
Automático

6 Receptor IV Aponte o controlo remoto em direcção ao

7 Baixo /

Ajustamento Keystone

8 Botão Menu Prima para activar a apresentação de informação

9 Esquerda / Fonte Prima para navegar pelos itens do menu OSD

10 Botão Enter Prima para confirmar a selecção do item.

Liga e desliga o projector. Para mais informações,
consulte as secções “Ligar o Projector” na
página 24 e “Desligar o Projector” na página 24.

Prima para navegar pelos itens do menu OSD
(Apresentados no Ecrã).

Prima para ajustar a distorção da imagem
provocada pela inclinação do projector (+40/-35
graus).

Prima para navegar pelos itens do menu OSD
(Apresentados no Ecrã).

Prima para sincronizar o projector com a fonte de
entrada do sinal.

NOTA: Ajuste automático não funciona se o

OSD (menu no ecrã) estiver visível.

receptor IV e prima um botão.
Prima para navegar pelos itens do menu OSD

(Apresentados no Ecrã).
Prima para ajustar a distorção da imagem

provocada pela inclinação do projector (+40/-35
graus).

no ecrã (OSD). Utilize os botões de direcção e o
botão Menu para navegar pela informação no
ecrã.

(Apresentados no Ecrã).
Prima para alternar entre as fontes de sinal RGB

Analógico, Composto, Componente (YPbPr, via
VGA), HDMI e
S-Vídeo quando existirem várias fontes de sinal
ligadas ao projector.

32 Utilização do Projector

Utilizar o Controlo Remoto

15

16

1

2

3

4

1

Botão de alimentação

2

Botão Enter

3

Direita

4

Baixo

17

18
19

21

22

23

24

25

26

20

5

6

7

8
9

10

11
12

13
14

Liga e desliga o projector. Para mais informações,

consulte as secções “Ligar o Projector” na página 24 e
“Desligar o Projector” na página 24.

Prima para confirmar a selecção.

Prima para navegar pelos itens do menu OSD
(Apresentados no Ecrã).

Prima para navegar pelos itens do menu OSD
(Apresentados no Ecrã).

Utilização do Projector 33

5 Laser Aponte o controlo remoto ao ecrã e mantenha

premido o botão do laser para activar o laser.
ATENÇÃO: Não olhe para a fonte do laser

quando este está activado. Evite direccionar o
luz do laser para os olhos.

6 Rel. de aspecto Prima para alterar a relação de aspecto de uma

imagem.

7 Botão de ajustamento

Keystone

8

Página Acima

9

Página Abaixo

Ajuste de Keystone

10

11 S-Video Prima para detectar o sinal S-Vídeo.
12 Vídeo Prima para detectar a fonte de sinal de Vídeo

13 Modo de Vídeo O projector inclui configurações predefinidas que

14 Botão Ecrã Vazio Prima para ocultar/apresentar a imagem.
15

Para cima

Prima para ajustar a distorção da imagem provocada
pela inclinação do projector (+40/-35 graus).

Prima para ir para a página anterior.

NOTA: O cabo Mini USB deve estar conectado

se quiser utilizar a funcionalidade Página
Acima.

Prima para ir para a página seguinte.

NOTA: O cabo Mini USB deve estar conectado

se quiser utilizar a funcionalidade Página
Abaixo.

Prima para ajustar a distorção da imagem provocada

pela inclinação do projector (+40/-35 graus).

Composto.

foram optimizadas para a apresentação de dados
(gráficos de computador) ou vídeo (filmes, jogos,
etc.).
Prima o botão Modo de Vídeo para alternar entre

Modo de Apresentação, Modo de Brilho, Modo de
Vídeo, sRGB, ou Modo Person..

Prima o botão Modo de Vídeo uma vez para aceder
ao modo de visualização actual. Prima novamente o
botão Modo de Vídeo para alternar entre modos.

Prima para navegar pelos itens do menu OSD
(Apresentados no Ecrã).

34 Utilização do Projector

16

Para a esquerda

17

Botão Menu

18 Botão de corte do som Prima para cortar ou repor o som ao nível do

19 Zoom + Prima para aumentar a imagem.
20 Zoom - Prima para diminuir a imagem.
21

Aumentar volume

22

Diminuir volume

23 Pausar Prima para pausar a imagem apresentada, e prima o

24 VGA Prima para escolher a origem VGA.
25 Fonte Prima para alternar entre as fontes de sinal RGB

26 Ajuste Automático Prima para sincronizar o projector com a fonte de

Prima para navegar pelos itens do menu OSD
(Apresentados no Ecrã).

Prima para activar a apresentação de informação no
ecrã (OSD).

altifalante do projector.

Prima para aumentar o volume.

Prima para reduzir o volume.

botão “Freeze” novamente para desbloquear a
imagem.

Analógico, Composto, Componente (YPbPr, via
VGA), HDMI e Fonte S-vídeo.

entrada do sinal. O Ajuste Automático não funciona
se o menu OSD estiver visível.

Utilização do Projector 35

Instalação das Pilhas do Controlo Remoto

NOTA: Remova as pilhas do controlo remoto quando este não estiver em uso.

1

Prima a patilha para tirar a tampa do compartimento das
pilhas.

2

Verifique a indicação de polaridade (+/-) nas pilhas.

3

Insira as pilhas e alinhe a polaridade correctamente
consoante as indicações no compartimento das pilhas.

NOTA: Não misture tipos de pilhas diferentes nem utilize

pilhas novas e pilhas novas em conjunto.

1

2

3

4

Volte a inserir a tampa do compartimento das pilhas.

36 Utilização do Projector

4

Distância de Funcionamento Com o Controlo Remoto

Ângulo

Distância de Funcionamento

Ângulo ±20°
Distância 7m/22,97eet

Ângulo

Distância

Distância

NOTA: A distância de funcionamento efectiva pode variar ligeiramente do

apresentado. Quando as pilhas estiverem fracas o controlo remoto pode não
operar o projector devidamente.

Utilização do Projector 37

Utilização da Informação Apresentada no Ecrã (OSD)

• O projector apresenta um menu OSD em vários idiomas, podendo esta ser
apresentada com ou sem uma fonte de entrada de sinal presente.

• Prima o botão Menu no painel de controlo ou no controlo remoto para aceder ao
Menu Principal.

• Para navegar pelos separadores no Menu Principal, prima os botões ou no
painel de controlo do seu projector ou no controlo remoto.

• Para seleccionar um menu secundário, prima o botão ou no painel de
controlo do seu projector ou no controlo remoto.

• Para seleccionar uma opção, prima os botões ou no painel de controlo do
seu projector ou no controlo remoto. Quando um item é seleccionado, a cor desse
item passa para azul escuro.

• Utilize os botões ou no painel de controlo ou no controlo remoto para
ajustar as definições.

• Para regressar ao Menu Principal, prima o botão no painel de controlo ou no
controlo remoto.

Menu

• Para sair do menu, prima o botão
controlo remoto.

NOTA: A estrutura do menu OSD é igual para os modelos 4220 e 4320.

SEL. ENT.

O menu SEL. ENT. permite-lhe seleccionar a fonte de entrada do seu projector.

directamente no painel de controlo ou no

VGA-A—Prima para detectar um sinal VGA-A.
VGA-B—Prima para detectar um sinal VGA-B.
HDMI—Prima para detectar um sinal HDMI.

ÍDEO COMPOSTO—Prima para detectar um sinal de Vídeo Composto.

V

IDEO—Prima para detectar um sinal S-Vídeo.

S-V

38 Utilização do Projector

USB/FIO—Prima para activar o menu Fonte de Entrada Sem fios/USB.

NOTA: A opção Sem fios / USB pode ser utilizada depois de activar a opção

“Função sem fios e LAN”.

FONTE DE ENTRADA SEM FIOS/USB

O menu Fonte de Entrada Sem fios/USB permite-lhe activar Monitor sem fios,
Monitor USB, e Visualizador USB.

ONITOR SEM FIOS—Prima para aceder ao ecrã de Guia de Rede Sem Fios do

M

projector. Consulte o “Ecrã Guia Sem Fios” na página 60.

ONITOR USB—Permite-lhe apresentar o ecrã do computador/portátil através do

M

projector utilizando o cabo USB.
VISUALIZADOR USB—Permite-lhe apresentar fotografias e ficheiros PPT a partir de

uma unidade flash USB. Consulte “Instalação da Presentation to Go (PtG)” na
página 69.

AJUSTE AUTO.

O Ajuste Automático ajusta as definições Horizontal, Vertical, Frequência e
Rastreio do projector no modo PC.

Utilização do Projector 39

BRILHO/CONTR.

O menu Brilho/Contraste permite-lhe ajustar as definições de brilho/contraste do
projector.

B

RILHO—Utilize
ONTRASTE—Utilize

C

NOTA: Se ajustar as definições de Brilho e Contraste o projector muda

automaticamente para o Modo personalizado.

e

e

para ajustar o brilho da imagem.

para ajustar o contraste de visualização.

MODO DE VÍDEO

O Modo de Vídeo permite-lhe optimizar a imagem apresentada: Apresentação,
Brilho, Vídeo, sRGB (proporciona uma representação mais precisa das cores), e
Person. (configure as suas preferências).

40 Utilização do Projector

VOLUME

O menu Volume permite-lhe ajustar as definições de volume do projector.

OLUME—Prima para aumentar o volume e para diminuir o volume.

V

ENTRADA ÁUDIO

O menu de Entrada Áudio permite-lhe seleccionar a fonte de entrada de áudio do
seu projector. As opções disponíveis são: Áudio-A, Áudio-B, Áudio-C, HDMI, e
LAN s/fio.

CONFIGURAÇÕES AVANÇADAS

O menu Configurações Avançadas permite-lhe alterar as definições de Imagem,
Exbição, Projector, LAN, S/fio, Menu, Energia e Info projector.

Utilização do Projector 41

CONFIG. IMAGEM (NO MODO PC)—Seleccione e prima para activar as

configurações de imagem. O menu configurações de imagem faculta as seguintes
opções:

TEMP. DA COR—Permite-lhe ajustar a temperatura da cor. O ecrã parece

mais frio a temperaturas de cor mais altas e mais quente a temperaturas de
cor mais baixas. Quando estiver a activar os valores no menu Ajuste da Cor
, o modo Personalização fica activado. Os valores são guardados no modo
Personalização.

J. COR PERS—Permite-lhe ajustar manualmente as cores vermelho, verde, e

A

azul.

NTENSIDADE BRANCO—Prima e use e para apresentar a

I

intensidade de brancos.

SPAÇO DE COR—Permite-lhe seleccionar o espaço da cor. As opções

E

disponíveis são: RGB, YCbCr, e YPbPr.

AÍDA VGA—Seleccione Activar ou Desactivar a função de saída VGA no

S

estado de suspensão do projector. A predefinição é Desactivar.

NOTA: Se ajustar as definições de Temp. da cor, Aj. Cor Pers e Intensidade

branco o projector muda automaticamente para o Modo personalizado.

42 Utilização do Projector

CONFIG. IMAGEM (NO MODO DE VÍDEO)—Seleccione e prima para activar as

configurações de imagem. O menu configurações de imagem faculta as seguintes
opções:

TEMP. DA COR—Permite-lhe ajustar a temperatura da cor. O ecrã parece

mais frio a temperaturas de cor mais altas e mais quente a temperaturas de
cor mais baixas. Quando estiver a activar os valores no menu Ajuste da Cor
, o modo Personalização fica activado. Os valores são guardados no modo
Personalização.

AJ. COR PERS—Permite-lhe ajustar manualmente as cores vermelho, verde,

e azul.

SATURAÇÃO—Permite ajustar a fonte do sinal de vídeo entre preto e do

branco e cor saturada. Prima o botão para aumentar a quantidade de
cor na imagem e o botão para reduzir a quantidade de cor na imagem.

NITIDEZ—Prima o botão para aumentar a nitidez e prima o botão

para diminuir a nitidez.

TONALIDADE—Prima para aumentar a intensidade do verde na imagem

e para diminuir a intensidade do verde na imagem (disponível apenas
para o sinal NTSC).

INTENSIDADE BRANCO—Prima e use e para apresentar a

intensidade de brancos.

ESPAÇO DE COR—Permite-lhe seleccionar o espaço da cor. As opções

disponíveis são: RGB, YCbCr, e YPbPr.

SAÍDA VGA—Seleccione Activar ou Desactivar a função de saída VGA no

estado de suspensão do projector. A predefinição é Desactivar.

NOTA:

1 Se ajustar as definições de Temp. da cor, Aj. Cor Pers, Saturação, Nitidez,

Tonalidade e Intensidade branco o projector muda automaticamente para
o Modo personalizado.

Utilização do Projector 43

2 Saturação, Nitidez, e Tonalidade só estão disponíveis quando a fonte de

entrada for de sinal Composto ou S-Vídeo.

CONFIG. IMAGEM (SEM FONTE DE ENTRADA)—Seleccione e prima para activar as

configurações de imagem. O menu configurações de imagem faculta as seguintes
opções:

SAÍDA VGA—Seleccione Activar ou Desactivar a função de saída VGA no

estado de suspensão do projector. A predefinição é Desactivar.

CONFIG.EXIBIÇÃO (NO MODO PC)—Seleccione e prima para activar as

configurações de exibição. O menu configurações de exibição faculta as seguintes
opções:

POSIÇÃO HORIZONTAL—Prima para mover a imagem para a direita e

para mover a imagem para a esquerda.

POSIÇÃO VERTICAL—Prima para mover a imagem para cima e para

mover a imagem para baixo.

FREQUÊNCIA—Permite-lhe alterar a frequência de relógio da apresentação

dos dados de forma a corresponder à frequência da placa gráfica do seu
computador. Se vir uma onda vertical trémula, utilize a opção Frequência
para minimizar o aparecimento de tais barras. Este é apenas um ajuste
grosseiro.

44 Utilização do Projector

RASTREAMENTO—Esta opção sincroniza a fase do sinal com a placa gráfica.

Se vir uma imagem instável ou trémula, utilize a opção Rastreamento para
corrigir a situação. Esta é uma opção de ajuste fino.

REL. DE ASPECTO—Permite-lhe seleccionar uma relação de aspecto para

ajustar a forma como a imagem é apresentada. As opções são: Origem, 16:9,
e 4:3.

•Origem — Seleccione Origem para manter a relação de aspecto da
imagem do projector de acordo com a fonte de entrada.

•16:9 — a fonte de entrada ajusta para a largura do ecrã para projectar uma
imagem 16:9.

• 4:3 — A fonte de entrada ajusta para o ecrã e projecta uma imagem 4:3.

ZOOM—Prima e para fazer zoom e ver a imagem.

Ajuste a escala da imagem premindo ou

e prima para visualizar (apenas no

controlo remoto).

NAVEGAÇÃO ZOOM—Prima para activar o menu
Navegação Zoom.

Use para navegar pelo ecrã de
projecção.

VISUALIZAÇÃO 3D—Seleccione Activar para iniciar a função de Visualização

3D (a predefinição é Desactivar).

NOTA:

1. Quando quiser criar uma experiência 3D, precisará de mais alguns
componentes, incluindo:

a Computador/portátil com um sinal de saída de 120 Hz de placa

gráfica com memória intermédia de quadrupla velocidade.
b Óculos 3D "Activos" com DLP Link™.
c Conteúdos 3D. Consulte a "Nota 4".
d Leitor 3D. (Exemplo: Leitor Estereoscópico…)

2. Active a função 3D quando uma das condições abaixo estiver
cumprida:

a Computador/portátil com uma placa gráfica com capacidade de

saída de sinal a 120 Hz através de um cabo VGA ou HDMI.

b Entrada de um conjunto de conteúdos 3D através de Vídeo e S-

Vídeo.

Utilização do Projector 45

3. A opção Visualização 3D só estará disponível nas “Configurações
de exibição do menu Configurações avançadas” quando o projector
detectar uma das fontes mencionadas acima.

4. Suporte 3D e taxa de actualização conforme abaixo:
a VGA/HDMI 1280 x 720 120 Hz, 1024 x 768 120 Hz e 800 x 600 120 Hz
b Sinal Composto / S-Vídeo a 60 Hz
c Componente 480i

5. O sinal VGA recomendado para portátil é o modo de Saída simples
(o modo Dual não é recomendado).

SINC INV 3D—Se visualizar uma imagem discreta ou sobreposta durante a

utilização de óculos 3D DLP, pode ser necessário executar a função
“Inverter” para obter a melhor correspondência na sequência de imagens
esquerda/direita e obter a imagem correcta. (para óculos 3D DLP)

CONFIG.EXIBIÇÃO (NO MODO DE VÍDEO)—Seleccione e prima para activar as

configurações de exibição. O menu configurações de exibição faculta as seguintes
opções:

REL. DE ASPECTO—Permite-lhe seleccionar uma relação de aspecto para

ajustar a forma como a imagem é apresentada. As opções são: Origem, 16:9,
e 4:3.

•Origem — Seleccione Origem para manter a relação de aspecto da
imagem do projector de acordo com a fonte de entrada.

•16:9 — a fonte de entrada ajusta para a largura do ecrã para projectar uma
imagem 16:9.

• 4:3 — A fonte de entrada ajusta para o ecrã e projecta uma imagem 4:3.

ZOOM—Prima e para fazer zoom e ver a imagem.

Ajuste a escala da imagem premindo ou

e prima para visualizar (apenas no

controlo remoto).

46 Utilização do Projector

NAVEGAÇÃO ZOOM—Prima para activar o menu

Navegação Zoom.
Use para navegar pelo ecrã de

projecção.

VISUALIZAÇÃO 3D—Seleccione Activar para iniciar a função de Visualização

3D (a predefinição é Desactivar).

NOTA:

1. Quando quiser criar uma experiência 3D, precisará de mais alguns
componentes, incluindo:

a Computador/portátil com um sinal de saída de 120 Hz de placa

gráfica com memória intermédia de quadrupla velocidade.
b Óculos 3D "Activos" com DLP Link™.
c Conteúdos 3D. Consulte a "Nota 4".
d Leitor 3D. (Exemplo: Leitor Estereoscópico…)

2. Active a função 3D quando uma das condições abaixo estiver
cumprida:

a Computador/portátil com uma placa gráfica com capacidade de

saída de sinal a 120 Hz através de um cabo VGA ou HDMI.

b Entrada de um conjunto de conteúdos 3D através de Vídeo e S-

Vídeo.

3. A opção Visualização 3D só estará disponível nas “Configurações
de exibição do menu Configurações avançadas” quando o projector
detectar uma das fontes mencionadas acima.

4. Suporte 3D e taxa de actualização conforme abaixo:
a VGA/HDMI 1280 x 720 120 Hz, 1024 x 768 120 Hz e 800 x 600 120 Hz
b Sinal Composto / S-Vídeo a 60 Hz
c Componente 480i

5. O sinal VGA recomendado para portátil é o modo de Saída simples
(o modo Dual não é recomendado).

SINC INV 3D—Se visualizar uma imagem discreta ou sobreposta durante a

utilização de óculos 3D DLP, pode ser necessário executar a função
“Inverter” para obter a melhor correspondência na sequência de imagens
esquerda/direita e obter a imagem correcta. (para óculos 3D DLP)

Utilização do Projector 47

CONFIG.PROJETOR—Seleccione e prima para activar as definições do projector.

O menu das configurações do projector faculta as seguintes opções:

DET AUT ORIGEM—Seleccione a opção Desactivar (predefinição) para

bloquear o sinal de entrada actual. Se premir o botão Fonte quando o
modo Det aut origem estiver definido para Desactivar, é possível
seleccionar o sinal de entrada manualmente. Seleccione a opção Activar
para detectar automaticamente os sinais de entrada disponíveis. Se premir
o botão Fonte quando o projector está ligado, este encontra o primeiro
sinal de entrada disponível.

KEYSTONE AUTOMÁTICO—Seleccione Activar para ajustar automaticamente

a distorção da imagem provocada pela inclinação do projector.

MODO DO PROJECTOR—Permite-lhe seleccionar o modo do projector,

consoante a forma como o projector estiver montado.

• Projecção posterior-Secretária— O projector inverte a imagem para que
possa projectar por detrás de um ecrã translúcido.

• Projecção posterior –projector montado no tecto — O projector inverte a
imagem e vira-a ao contrário. É possível projectar por detrás de um ecrã
translúcido com o projector montado no tecto.

• Projecção frontal-Secretária– Esta é a opção predefinida.

• Projecção frontal-projector montado no tecto — O projector vira a
imagem ao contrário para uma projecção feita a partir do tecto.

ALTIFALANTE—Seleccione Activar para activar o altifalante. Seleccione

Desactivar para desactivar o altifalante.

LEGENDAS OCULTAS—Seleccione Activar para activar as legendas ocultas e

active o menu de legendas ocultas. Seleccione uma opção de legendas
ocultas: CC1, CC2, CC3, e CC4.

NOTA: A opção de legendas ocultas está disponível apenas para

NTSC.

48 Utilização do Projector

CAPTURE DE ECR×A predefinição é o logótipo da Dell como papel de

parede. Também pode seleccionar a opção Captura de Ecrã para capturar a
imagem apresentada no ecrã. É apresentada a seguinte mensagem no ecrã.

NOTA: Para capturar uma imagem completa, certifique-se de que a

fonte de entrada do sinal ligada ao projector tem uma resolução de
1024 x 768.

PADRÃO TESTE—O Padrão teste é usado para testar a focagem e a resolução.

Pode activar ou desactivar a opção Padrão teste seleccionando Desactivar,
1 ou 2. Também é possível invocar o Padrão Teste 1 ao premir e manter os

botões e no painel de controlo em simultâneo durante 2 segundos.
Também é possível invocar o teste padrão 2 ao premir e manter os botões

e no painel de controlo em simultâneo durante 2 segundos.

Padrão teste 1:

Padrão teste 2:

Utilização do Projector 49

PRED. FÁBRICA—Seleccione e prima para repor todas as definições para

os valores originais. É apresentada a seguinte mensagem de aviso:

Os itens repostos incluem as definições relativas aos sinais provenientes do
computador e aos sinais de vídeo.

DEFINIÇÕES DA LAN—Seleccione e prima para activar as definições de LAN. O

menu de definições de LAN faculta as seguintes opções:

WIRELESS E LAN—Seleccione Activar para activar a função Sem fios e

LAN.

DHCP—Se houver um servidor DHCP na rede à qual o projector está

ligado, o endereço IP será adquirido automaticamente quando seleccionar
DHCP para Activado. Se a opção DHCP estiver Desactivado, defina
manualmente o Endereço IP, Máscara de Subrede, e Gateway. Use e
para seleccionar o número do Endereço IP, Máscara de sub-rede, e Gateway.
Prima Enter para confirmar cada número e depois use os botões e
para definir o item seguinte.

ENDEREÇO IP—Atribui o endereço IP automática ou manualmente ao

projector ligado à rede.

MÁSCARA DE SUB-REDE—Configurar a Máscara de sub reded a ligação de

rede.

GATEWAY—Verifique o endereço do Gateway com o seu administrador de

rede/sistema se o configurar manualmente.

DNS—Verifique o endereço IP do Servidor DNS com o seu administrador

de rede/sistema se o configurar manualmente.

GUARDAR—Prima para guardar as alterações efectuadas nas definições

de configuração de rede.

50 Utilização do Projector

NOTA:

1. Utilize os botões e para seleccionar Endereço IP, Máscara
de sub-rede, Gateway, DNS e Guardar.

2. Prima o botão para aceder a Endereço IP, Máscara de sub-rede,
Gateway ou DNS e definir o valor. (A opção seleccionada está
realçada a azul)

a Utilize os botões e para seleccionar a opção.
b Utilize os botões e para definir o valor.
c Uma vez concluída a configuração, prima o botão para sair.

3. Depois de configurar Endereço IP, Máscara de sub-rede, Gateway e
DNS, seleccione Guardar e prima o botão para guardar as
definições.

4. Se seleccionar Guardar sem premir o botão Enter, o sistema
manterá as definições originais.

REPOR—Seleccione para restaurar a configuração de rede.

CONFIG S/FIO—Seleccione e prima para activar as configurações Sem Fios. O

menu configurações sem fios faculta as seguintes opções:

SEM FIOS—A predefinição é Conect.. Seleccione Descon. para desactivar a

ligação sem fios.

NOTA: É recomendável que utilize as definições predefinidas para a

Ligação Sem Fios.

SERVIDOR DHCP—Permite-lhe activar o servidor DHCP da rede sem fios.
INICIO ENDEREÇO IP—Atribui, automática ou manualmente, o endereço IP

inicial do servidor DHCP para o projector conectado à rede sem fios.

FIM ENDEREÇO IP—Atribui, automática ou manualmente, o endereço IP

final do servidor DHCP para o projector conectado à rede sem fios.

MÁSCARA DE SUB-REDE—Configurar a Máscara de sub-rede da ligação sem

fios.

Utilização do Projector 51

GATEWAY—Verifique o endereço do Gateway com o seu administrador de

rede/sistema se o configurar manualmente.

DNS—Verifique o endereço IP do Servidor DNS com o seu administrador

de rede/sistema se o configurar manualmente.

GUARDAR—Prima para guardar as alterações efectuadas nas

configurações sem fios.

NOTA:

1. Utilize os botões e para seleccionar Endereço IP, Máscara

de sub-rede, Gateway, DNS e Guardar.

2. Prima o botão para aceder a Endereço IP, Máscara de sub-rede,
Gateway ou DNS e definir o valor. (A opção seleccionada está
realçada a azul)

a Utilize os botões e para seleccionar a opção.
b Utilize os botões e para definir o valor.
c Uma vez concluída a configuração, prima o botão para sair.

3. Depois de configurar Endereço IP, Máscara de sub-rede, Gateway e
DNS, seleccione Guardar e prima o botão para guardar as
definições.

4. Se seleccionar Guardar sem premir o botão Enter, o sistema
manterá as definições originais.

REPOR—Prima para restaurar a configuração da ligação sem fios.

DEFINIÇÕES DO MENU—Seleccione e prima para activar as definições do menu.

As definições de menu consistem das seguintes opções:

POSIÇÃO MENU—Permite-lhe alterar a posição do menu OSD no ecrã.
LMT TEMPO MENU—Esta opção permite-lhe definir o tempo para a

desactivação do OSD . Por defeito, o menu desaparece após 20 segundos de
inactividade.

52 Utilização do Projector

TRANSP MENU—Seleccione para mudar o nível de transparência do fundo

do menu.

BLOQUEAR MENU—Seleccione Activar para activar a opção Bloquear menu

e fazer com que este fique oculto. Seleccione a opção Desactivar para
desactivar a função de Bloqueio do menu. Se quiser desactivar a função de
bloqueio do menu e a informação no ecrã desaparecer, prima o botão
Menu no painel de controlo ou no controlo remoto durante 15 segundos e
de seguida desactive a função.

SENHA—Ao activar a utilização de uma senha de protecção, será

apresentado um ecrã que lhe pede para introduzir uma senha sempre que
ligar a ficha à tomada eléctrica e ligar o projector. Por predefinição, esta
função encontra-se desactivada. É possível activar esta funcionalidade
seleccionando Activar. Se a senha tiver sido definida anteriormente, digite
a senha primeiro e seleccione a função. A função de protecção mediante
introdução de uma senha será activada da próxima vez que ligar o
projector. Se activar esta função, ser-lhe-á pedido para introduzir a palavra­passe do projector após ligar o projector:

Primeiro pedido para introdução da senha:

1

a Aceda a Definições do Menu, prima e seleccione Senha para a

opção Activar da configuração da senha.

Utilização do Projector 53

b

A activação da função Senha abre uma janela. Digite um número de 4
dígitos e prima .

Ecrã de Palavra-passe do 4220

c

Para confirmar, introduza novamente a senha.

d

Se a confirmação da senha for feita com êxito, pode aceder às funções e
utilitários do projector.

2 Caso tenha introduzido uma senha inválida, ser-lhe-ão dadas mais duas

tentativas. Após três tentativas inválidas, o projector desliga-se
automaticamente.

NOTA: Se se esquecer da sua senha, contacte a DELL™ ou uma equipa

de suporte qualificado.

3 Para desactivar a função de palavra-passe, seleccione a opção

Desactivar para desactivar a função.

4 Para eliminar a palavra-passe, seleccione a opção Eliminar.

Ecrã de Palavra-passe do 4320

54 Utilização do Projector

ALTERAR SENHA—Digite a senha original. Depois, digite uma nova senha e
confirme-a novamente.

Ecrã de Alteração de

Palavra-passe do 4220

Ecrã de Alteração de

Palavra-passe do 4320

DEFINIÇÕES DE ENERGIA—Seleccione e prima para activar as definições de

alimentação. O menu definições de energia faculta as seguintes opções:

Utilização do Projector 55

ENC. RÁPIDO—Seleccione Activar para desligar o projector com único premir
do botão Alimentação . Esta função permite ao projector desligar
rapidamente com uma velocidade das ventoinhas maior. Pode ocorrer um
ruído acústico ligeiramente maior durante o desligar rápido.

NOTA: Antes de ligar o projector novamente, aguarde 60 segundos

para permitir que a temperatura interna estabilize. O projector
demorará mais tempo a ligar se tentar ligá-lo de seguida. A ventoinha
de arrefecimento funcionará à velocidade máxima durante 30
segundos para estabilizar a temperatura interna.

OUP. ENERGIA—Seleccione Desactivar para desactivar o modo de Poupança

P

de Energia. Por predefinição, o projector está definido para entrar no modo
de poupança de energia após 120 minutos de inactividade. É apresentada
uma mensagem de aviso no ecrã com uma contagem decrescente de 60
segundos antes de mudar para o modo de poupança de energia. Prima
qualquer botão durante o período de contagem para parar o modo de
poupança de energia.

Também pode definir um período diferente para entrar no modo de
poupança de energia. O período de tempo é o tempo que pretende que o
projector aguarde sem entrada de sinal. A poupança de energia pode ser
definida para 30, 60, 90, ou 120 minutos.

Se não for detectado um sinal de entrada durante o período de espera, o
projector desliga. Para ligar o projector prima o botão de Alimentação.

EFINIÇÕES DE ENERGIA—Seleccione Função sem fios activada ou Desactivar

D

para configurar o módulo Sem fios / LAN para activo/inactivo enquanto o
projector está no modo de suspensão (a predefinição é desactivada).

ODO DE LÂMPADA—Permite-lhe seleccionar entre os modos Normal ou

M

ECO.
O modo Normal funciona no nível máximo. O modo ECO funciona a um

nível mínimo, o que prolonga a vida útil da lâmpada e permite-lhe
desfrutar de um funcionamento mais silencioso com uma redução da
luminância ao nível do ecrã.

56 Utilização do Projector

REP HR LÂMP—Prima e seleccione a opção Confirmar para repor as horas
de utilização da lâmpada.

NFO. PROJECTOR—O menu Informações apresenta as definições actuais dos

I

projectores 4220 ou 4320.

IDIOMA

Permite definir o idioma do OSD. Prima para activar o menu Idioma.

AJUDA

Se tiver algum problema com o seu projector, pode aceder ao menu ajuda para a
resolução do problema.

Utilização do Projector 57

Instalação de Rede Sem Fios

NOTA: O seu computador deverá dispor dos seguintes requisitos mínimos de

sistema:

Sistema Operativo:

•Windows
Microsoft Windows 2000™ com service pack 4 ou superior, Windows XP™ Home

ou Professional Service pack 2 (32 bits recomendado), Windows Vista 32-bit e
Windows

•MAC
MacBook e superior, MacOS 10.5 e superior

Requísitos mínimos de Hardware:

a
b
c
d
e
f

Browser da Internet

Microsoft Internet Explorer 6.0 ou 7.0 (recomendado) ou 8.0, Firefox 1.5 ou 2.0, e
Safari 3.0 e superior

®

7 Home ou Professional 32 ou 64 bits

Intel Dual Core 1,4 MHz ou superior
Mínimo de 256 MB de RAM, 512 MB ou mais recomendado
10 MB de espaço disponível no disco
Placa gráfica nViDIA ou ATI com 64 MB de VRAM ou superior
Adaptador de Ethernet (10 / 100 bps) para ligação ethernet
Adaptador WLAN suportado para ligação WLAN (qualquer dispositivo sem fios

em conformidade com a norma NDIS 802.11b, 802.11g ou 802.11n)

NOTA: Os passos para a Instalação da Rede Sem Fios são iguais para os

modelos 4220 e 4320.

58 Utilização do Projector

Activar a Rede Sem Fios no Projector

Para poder utilizar o projector numa ligação sem fios deverá efectuar os seguintes
passos:

1

Instale a adaptador sem fios opcional. Consulte “Instalar o Dongle Sem Fios
Opcional” na página 11.

2

Conecte o cabo de alimentação a uma tomada de rede e prima o botão de
alimentação.

3

Prima o botão

Menu

no painel de controlo do projector ou no controlo remoto.

NOTA: Use os botões , , e para navegar e para seleccionar.

A predefinição da ligação sem fios é

4

página 51.

5

Aceda ao menu
seleccione
SEM FIOS/USB” na página 39.

FONTE DE ENTRADA

Monitor sem fios

Activar

. Consulte “Config s/fio” na

, seleccione

no sub-menu. Consulte “FONTE DE ENTRADA

USB/fio

e depois

Utilização do Projector 59

Será apresentado o menu
abaixo:.

NOTA: Se a ligação sem fios estiver desactivada, siga estes passos:

CONFIGURAÇÕES AVANÇADAS J Config s/fio J Sem fios J Conect.. A
imagem da fonte de entrada será mudada automaticamente para o ecrã sem
fios quando a opção sem fios for seleccionada neste passo.

Ecrã de Guia de Ligação Sem Fios

disponibilizado

Anote o

6

(SSID)

iniciar sessão.

60 Utilização do Projector

CÓDIGO DE INÍCIO DE SESSÃO, NOME DO PROJECTOR

, e o

ENDEREÇO IP

. Irá precisar destes dados posteriormente para

Instalar o software da aplicação de rede sem fios no seu computador

7

Ligue o computador ao 4220 ou 4320 através da rede sem fios.

NOTA:

• O seu computador deverá disport de função de rede sem fios para detectar a
ligação.

• Ao ligar à rede do 4220 ou do 4320 perderá a ligação sem fios a outras redes
sem fios.

NOTA: Não se esqueça de desactivar todos os proxies. (No Microsoft®

Windows Vista: Clique em Painel de Controlo J Opções da Internet J
Ligações J Definições de LAN)

8

Abra o seu browser da Internet. Será direccionado automaticamente para a
página Web da

Gestão da Web do 4220 ou do 4320

.

Utilização do Projector 61

NOTA: Se a página Web não carregar automaticamente, introduza o endereço

IP (a predefinição é 192.168.100.10) anotado a partir do ecrã do projector na
barra de endereço do browser.

A página da Gestão da Web do 4220 ou 4320 abre. Se for a primeira utilização,

9

clique em

10

Seleccione o sistema operativo apropriado e clique em

Tr an s fe r ir

.

Tr an s fe ri r

.

62 Utilização do Projector

11

Clique em
iniciar a instalação única do
software.

NOTA: Pode optar por

guardar o ficheiro e instalá-lo
posteriormente. Para esse
efeito clique em Guardar.

NOTA: Se não conseguir

instalar a aplicação por direitos insuficientes no computador, contacte o seu
administrador de rede.

12

A instalação do software terá início. Siga as instruções apresentadas no ecrã
para completar a configuração.

Executar

para

Utilização do Projector 63

Inicie a aplicação de rede sem fios

Uma vez concluída a instalação, o software da aplicação de rede sem fios do 4220
ou do 4320 iniciará e procurará o projector automaticamente. Será apresentado o
ecrã abaixo.

Iníciar sessão

Para comunicar com o projector, introduza o Código de Início de sessão
providenciado no Passo 6 da secção Instalação de Rede Sem Fios, e clique em OK.

Ecrã de início de sessão do 4220 Ecrã de início de sessão do 4320

NOTA: Se o Endereço IP não for detectado, introduza o Endereço IP

apresentado no canto inferior esquerdo do ecrã.

Compreender os Botões

Depois de iniciar a sessão com sucesso, será apresentado o seguinte ecrã:

64 Utilização do Projector

Modo de Projecção

1

2

3

4

Item Descrição

1 Barra de Estado Apresenta as informações de IP e CÓDIGO

DE INÍCIO DE SESSÃO
Menu Clique para activar o menu da aplicação.
Botão Minimizar Clique para minimizar a aplicação.
Botão Fechar Clique para sair da aplicação.

2 Modo do Estado

Modo de Projecção Clique para activar o modo de projecção.
Modo de vídeo Clique para activar o modo de vídeo.

3 Controlo da Barra de

Fer ramentas

Ecrã Inteiro Clique para projectar a imagem em ecrã

inteiro.
Repartido 1 Clique para projectar a imagem no canto

superior esquerdo do ecrã.
Repartido 2 Clique para projectar a imagem no canto

superior direito do ecrã.
Repartido 3 Clique para projectar a imagem no canto

inferior esquerdo do ecrã.
Repartido 4 Clique para projectar a imagem no canto

inferior direito do ecrã.
Parar Clique para parar a projecção.
Pausar Clique para pausar a projecção.
Projecção de Áudio Clique para activar a projecção de áudio.

4 Estado da Ligação

Íconde de Ligação Intermitente quando a projecção está em

decurso.

Utilização do Projector 65

Projectar uma Apresentação

• Para projectar uma apresentação clique em qualquer um dos botões de projecção
.

• Para pausar a apresentação clique em . O ícone ficará verde.

• Para continuar a apresentação clique em novamente.

• Para efectuar uma projecção de áudio da apresentação clique em . Consulte

“Instalação da projecção de áudio” na página 75.

• Para parar a apresentação clique em .

Modo de vídeo

1

Item Descrição

1 Barra de ferramentas de

controlos

Aberta Clique para abrir a pasta e procurar o ficheiro

de vídeo ou música.
Reproduzir Clique para iniciar a reprodução.
Parar Clique para parar a reprodução.
Cortar o som Clique para interromper ou repor o som.

NOTA: As informações seguintes referem-se apenas ao modo de

apresentação de dados por rede sem fios. A apresentação da imagem pode ser
lenta, ou a imagem pode não ser apresentada de forma suave se estiver a
apresentar um vídeo ou uma animação. Consulte a tabela de taxas de tramas
abaixo para referência:

66 Utilização do Projector

Taxa de tramas da Apresentação através de Rede Sem Fios

% de Variação do Ecrã

1

Fotogramas estimados por

segundo

2

<5 % 30
<10% 28
<20% 26
<40% 25
<75% 22

<=100% 20

NOTA:

1

A percentagem de variação do ecrã é baseada numa relação de 1024 x 768. Por
exemplo, na apresentação de um vídeo com resolução de 320 x 240 num monitor
com resolução de 1024 x 768 a variação do ecrã é de 9,8%.

2

A taxa de fotogramas real pode ser diferente devido a uma variedade de factores,
como o ambiente da rede, o conteúdo da imagem, as condições do sinal,
localização e desempenho do processador.

3 Sob ambiente de WLAN desimpedido com uma ligação 802.11g, e sem

esticamento do ecrã.

4

Comprimido para 1024 x 768 e sob a norma 802.11g.

NOTA: O seu computador não entrará no modo S1 (modo de espera) / S3 (modo

de suspensão) / S4 (modo de hibernação) durante a execução de uma
apresentação do Monitor USB ou Visualizador USB através de rede sem fios.

Utilização do Projector 67

Utilizar o Menu

Clique em para apresentar o menu.

ESTÃO DA WEB—Clique para abrir a página de Gestão da Web. Consulte “Gerir o

G

Projector a Partir da Gestão Web” na página 84.

PROCURAR O PROJECTOR—Clique para procurar e ligar ao projector sem fios.
FAZER TOKEN DA APLICAÇÃO—Clique para fazer token da aplicação. Consulte

“Fazer Token da Aplicação” na página 103.

INFO—Clique para apresentar as informações do sistema.
ACERCA DE—Clique para apresentar a versão da aplicação.
SAIR—Clique para fechar a aplicação.

68 Utilização do Projector

Instalação da Presentation to Go (PtG)

Os requisites mínimos de sistema para instalação da função PtG são as seguintes:
Sistema Operativo:

-Windows
Microsoft Windows XP™ Home ou Professional Service pack 2/3 (32-bit

recomendado), Windows Vista 32-bit, ou Windows
32-bit ou 64-bit

- Office 2003 ou Office 2007

NOTA: Os passos para a instalação de Presentation to Go (PtG) são iguais para

os modelos 4220 e 4320.

Para poder utilizar o Visualizador USB, deverá efectuar os seguintes passos:
A opção “

Função sem fios e LAN

1

Conecte a Unidade Flash USB ao projector.

NOTA:

• Suporta apenas o formato JPEG com um máximo de 10 MB X 40 M pixéis.

• O conversor PtG pode converter os seus ficheiros de PowerPoint para

ficheiros PtG. Consulte “Software da Aplicação PtG Converter - Lite” na
página 74.

• Pode transferir a aplicação “PtG Converter - Lite” a partir da página Web de

suporte da Dell em: support.dell.com.

No menu

2

Visualizador USB

FIOS/USB” na página 39.

NOTA:

1

2

FONTE DE ENTRADA

no sub-menu. Consulte “FONTE DE ENTRADA SEM

Quando a função Sem fios e LAN estiver desactivada, vá ao menu

, seleccione “

da LAN
função Sem fios e LAN.

Quando a ligação Sem fios estiver desligada, vá ao menu
seleccione “

Conect.

” e “

Activar

” na opção “

” na opção

Ligação sem fios

seleccione

Sem fios

®

7 Home ou Professional

” predefinida estão activadas.

USB/fio

. De seguida seleccione

Definições

Wireless e LAN

para activar a ligação sem fios.

” para activar a

Config s/fio

,

Utilização do Projector 69

Visualizador PtG

O sistema permanecerá nesta página quando preparado.

Visualizador de Fotos

70 Utilização do Projector

Introdução à Função PtG/Foto

Apresentar ficheiros PtG e de Fotografia que estejam guardados numa unidade
USB.

NOTA: Se só for detectada uma unidade, o sistema ignorará este passo.

Síntese da função PtG

Utilização do Projector 71

Síntese da Função Fotografia

NOTA: Suporta nomes de ficheiros de imagem em 14 idiomas (Idiomas: Inglês,

Neerlandês, Francês, Alemão, Italiano, Japonês, Coreano, Polaco, Português,
Russo, Chinês Tradicional, Chinês Simplificado, Espanhol e Sueco).

Introdução aos botões

Utilize os botões acima, abaixo e esquerda para navegar, e o botão no painel de
controlo do projector ou controlo remoto para seleccionar.

Botão Para cima Para Baixo Para a

esquerda

Para a Direita Botão Enter

Função PtG Para cima Para baixo Voltar Sem função Botão Enter
Reprodução

PtG
Função

Fotografia
Reprodução de

Fotografias

NOTA: Se aceder ao menu OSD durante a utilização da função PtG, a

navegação com os botões acima, abaixo e esquerda será desactivada.

72 Utilização do Projector

Página
Anterior

Para cima Para baixo Voltar Sem função Botão Enter

Página
Anterior

Página
Seguinte

Página
Seguinte

Voltar Sem função Pausa

Seguinte

Voltar Sem função Sem função

Configurar o PtG Converter - Lite

Siga as instruções apresentadas no ecrã para completar a configuração.

Utilização do Projector 73

Software da Aplicação PtG Converter - Lite

Inicie o “PtG Converter - Lite”. Será apresentado o ecrã abaixo.

1

Clique em para iniciar a conversão.

2

Seleccione o ficheiro PowerPoint que pretende converter.

3

Clique no botão Procurar para seleccionar a localização para guardar o ficheiro
e prima OK.

NOTA:

1

Se o seu computador não possuir o MS PowerPoint, a conversão não poderá ser
efectuada.

2

A conversão PtG suporta um máximo de 20 páginas.

3

O conversor PtG só suporta conversão de ficheiros .ppt para ficheiros .PtG.

74 Utilização do Projector

Instalação da projecção de áudio

A Projecção de áudio apenas suporta as fontes Monitor sem fios e Definições da
LAN.

Os requisitos mínimos do sistema são os seguintes:
Sistema Operativo:

•Windows

Microsoft Windows XP™ Home ou Professional Service pack 2/3 (32-bit
recomendado), Windows Vista 32-bit, ou Windows
Professional 32-bit ou 64-bit

Requísitos mínimos de Hardware:

a

Intel® Core™ i5-460 MHz (2,53 GHz/Turbo 2,8 GHz) ou superior

b

Placa gráfica dedicada com 1 GB VRAM DDR3 ou superior recomendado

c

Mínimo de 2 GB de memória SDRAM DDR3 de canal duplo a 1066 MHz
ou superior recomendado

d

Gigabit Ethernet

e

Dispositivo Wi-Fi 802.11 b/g/n integrado para ligação WLAN

NOTA: A função de Projecção de áudio não suporta o sistema operativo MAC.

NOTA: Se o seu computador não cumprir com os requisitos mínimos de

hardware, a projecção de áudio pode sofrer atrasos ou ser reproduzida com
ruído. Cumpra com os requisitos de sistema recomendados para obter um
desempenho de projecção de áudio ideal.

NOTA: Os passos para a Configuração da Projecção de áudio são iguais para

os modelos 4220 e 4320.

Siga os passos seguintes para configurar a função de projecção de áudio:

®

7 Home ou

Utilização do Projector 75

Activar a rede sem fios ou a LNA no projector

1

Conecte o cabo de alimentação e ligue o projector premindo o botão de
alimentação.

2.1

Se escolher o modo
fios e LAN (a predefinição é

Wireless e LAN

2.2

Se escolher o modo
sem fios (a predefinição é

Conect.

.

Ligação LAN

Activar

Ligação sem fios

Conect.

, siga estes passos para activar a função Sem

Activar

):

Avançado

.

, siga estes passos para activar a ligação

):

Avançado

Definições da LAN

Config s/fio

Sem fios

NOTA: Se pretender utilizar a ligação sem fios nos projectores 4220 ou 4320,

precisa de instalar o adaptador sem fios opcional. Consulte “Instalar o Dongle
Sem Fios Opcional” na página 11.

76 Utilização do Projector

3

Aceda ao menu

sem fios

Será apresentado o Ecrã do Guia de Ligação Sem Fios exibido abaixo:

SEL. ENT.

no sub-menu.

, seleccione

USB/fio

e depois seleccione

Monitor

Anote o

4

(SSID)

iniciar sessão.

CÓDIGO DE INÍCIO DE SESSÃO, NOME DO PROJECTOR

, e o

ENDEREÇO IP

. Irá precisar destes dados posteriormente para

Utilização do Projector 77

Instalar o Software da Aplicação de Rede Sem Fios da Dell no seu computador

5

Ligue o cabo LAN ao projector e ao computador.

NOTA: Se o seu projector tiver instalado o adaptador sem fios opcional,

poderá também escolher a ligação sem fios. Consulte “Ligação sem fios” na
página 61.

NOTA: Recomendamos que todos os proxies estejam

Microsoft® Windows 7: Clique em Painel de Controlo Opções da Internet
Ligações Definições de LAN)

desligados

. (No

É necessário o “Software da Aplicação de Rede Sem Fios” se for utilizada a

6

ligação Sem fios ou LAN para a configuração da Projecção de áudio. Transfira e
instale o software na primeira vez que utilizar a Projecção de áudio. Caso este já
se encontre instalado, avance os

78 Utilização do Projector

Passos 6 e 7

.

NOTA: Apenas precisa de instalar o “Software da Aplicação de Rede Sem

Fios” uma vez.

Para mais detalhes acerca da transferência e instalação do Software da

7

Aplicação de Rede Sem Fios consulte “Instalar o Software da Aplicação de
Rede Sem Fios” na página 61.

Inicie a aplicação de rede sem fios

8

Ao concluir a instalação, o programa será executado automaticamente.
Também pode clicar duas vezes no ícone ou no ambiente de trabalho
para iniciar a aplicação.

NOTA:

1 Se escolher o modo de ligação LAN, clique em “Avançar”.
2 Se escolher o modo de ligação sem fios, seleccione o seu projector e

clique em “OK”.

Utilização do Projector 79

Iníciar sessão

9

Para comunicar com o projector, introduza o Código de Início de sessão
(consultar Passo 4), e clique em OK.

Ecrã de início de sessão do 4220 Ecrã de início de sessão do 4320

NOTA: Se o Endereço IP não for detectado, introduza o Endereço IP

apresentado no canto inferior esquerdo do ecrã sem fios.

10

Encontra-se agora com sessão iniciada na Aplicação de Rede Sem Fios do 4220
ou 4320. Prima o botão “Reproduzir” na aplicação para iniciar a projecção LAN
ou sem fios.

NOTA: Pode utilizar os controlos para projectar em modo de ecrã inteiro ou

modo de ecrã repartido.

80 Utilização do Projector

11

Prima o botão “

Projecção de áudio

NOTA: A função de projecção de áudio precisa de um controlador específico.

Se o seu computador não tiver o controlador instalado, será exibida uma
mensagem no ecrã a perguntar se o pretende instalar. Pode transferir este
“controlador” a partir da página de Suporte da Dell em support.dell.com.

Executar o Windows Media Player ou outro programa de reprodução de áudio

12

(por exemplo: leitor Winamp...) no seu computador.

Projecção de áudio

.

” na aplicação para activar a função de

Utilização do Projector 81

Instalação de Sequência de vídeo

A Sequência de vídeo apenas suporta as fontes Exibição Sem Fios e Exibição LAN.

Os requisitos mínimos do sistema são os seguintes:

Sistema Operativo:

•Windows

Microsoft Windows XP™ Home ou Professional Service pack 2/3 (32-bit
recomendado), Windows Vista™ 32-bit, ou Windows® 7 Home ou
Professional 32-bit ou 64-bit

•MAC

MacBook Pro e superior, MacOS 10.5 e superior

Requísitos mínimos de Hardware:

a

Processador Dual® Core™ 1,4 GHz ou superior

b

Placa gráfica dedicada com 64 MB VRAM ou superior recomendado

c

2GB de memória SDRAM DDR ou mais recomendado

d

Gigabit Ethernet

e

Dispositivo Wi-Fi 802.11 b/g/n integrado para ligação WLAN

NOTA: Se o seu computador não cumprir com os requisitos mínimos de

hardware, a sequência de vídeo pode sofrer atrasos. Cumpra com os requisitos
de sistema recomendados para obter um desempenho de sequência de vídeo
ideal.

NOTA: Os passos para a Configuração da Sequência de vídeo são iguais para

os modelos 4220 e 4320.

Formato de suporte de sequência de vídeo

Formato d e
ficheiro

MP4 AVC, Mpeg4 visual, H.263 AAC-LC, MP3, AMR NB

MOV AVC, Mpeg4 visual, H.263 AAC-LC, MP3

ASF VC1 WMA

82 Utilização do Projector

Formato de vídeo Formato de áudio

Activar a rede sem fios ou a LNA no projector

Consulte os passos 1 a 4 da Instalação da projecção de áudio para activar as
funcionalidades sem fios ou LAN.

Instalar o Software da Aplicação de Rede Sem Fios da Dell no seu computador

Consulte os passos 5 a 7 da Instalação da projecção de áudio para instalar o
Software da Aplicação de Rede Sem Fios da Dell.

Inicie a aplicação de rede sem fios

Consulte o passo 8 da Instalação da projecção de áudio para iniciar a Aplicação de
Rede Sem Fios.

Iníciar sessão

Consulte o passo 9 da Instalação da projecção de áudio para iniciar sessão na
aplicação.

1

Encontra-se agora com sessão iniciada na Aplicação de Rede Sem Fios
do 4220 ou 4320. Clique no botão “
ecrã do Modo de vídeo.

Modo de vídeo

” para mudar para o

2

Clique em para seleccionar os ficheiros de vídeo ou de música e iniciar o
leitor.

Utilização do Projector 83

Gerir o Projector a Partir da Gestão Web

Configurar a Definição de Rede

Se o projector estiver conectado a uma rede, pode aceder ao projector através do
browser da Internet. Para configurar as definições de rede, consulte “Definições da
LAN” na página 50.

Aceder à Gestão Web

Utilize o Internet Explorer 5.0 e superiores ou o Firefox 1.5 e superiores e
introduza o endereço IP. Agora pode aceder à Gestão Web e gerir o projector a
partir de uma localização remota.

NOTA: A gestão Web e as definições são iguais para os modelos 4220 e 4320.

Página de Início

• Aceda à página de Início da Gestão Web ao aceder ao endereço IP do
projector através do browser. Consulte “Definições da LAN” na página 50.

• Seleccione o idioma para a gestão Web a partir da lista.

• Clique em qualquer item do menu no separador à esquerda para aceder à
página.

84 Utilização do Projector

Trasnferir o Software da Aplicação Sem Fios

Consulte também “Instalação de Rede Sem Fios” na página 58.

Clique no botão Tr an s fe r ir correspondente ao sistema operativo do seu
computador.

Utilização do Projector 85

Controlo de conferência

Esta função permite-lhe gerir apresentações de conferência a partir de várias fontes
sem usar cabos para o projector, e permite-lge controlar a forma como cada
apresentação é exibida no ecrã.

NOTA: Sem o Controlo de Reprodução da Conferência, o último utilizador a

premir o botão “Reproduzir” na aplicação assumirá o controlo do ecrã de
projecção.

Nome do computador : Lista os computadores ligados para o controlo de
conferência.

Controlo da reprodução: Clique nos botões para controlar a forma como a
projecção de cada computador é apresentada no ecrã.

• Projecção em ecrã inteiro — A apresentação do computador ocupa
todo o ecrã.

• Repartido 1 - A apresentação do computador é apresentada no canto
superior esquerdo do ecrã.

• Repartido 2 - A apresentação do computador é apresentada no canto
superior direito do ecrã.

• Repartido 3 - A apresentação do computador é apresentada no canto
inferior esquerdo do ecrã.

• Repartido 4 - A apresentação do computador é apresentada no canto
inferior direito do ecrã.

• Parar - A projecção do computador é parada.

Endereço IP: Apresenta o endereço IP de cada computador.

NOTA: Para terminar a conferência clique em Página principal.

86 Utilização do Projector

Propriedades de Gestão

Admin

É necessária uma palavra-passe de administrador para aceder à página de
Administração.

• Senha admin: Introduza a palavra-passe de administrador e clique em
Iníciar sessão. A palavra-passe predefinida é “admin”. Para alterar a palavra­passe, consulte a secção “Alterar senhas” na página 92.

Utilização do Projector 87

Estado do sistema

Apresenta as informações de Estado da rede, Estado da Ligação, e Estado do
projector.

88 Utilização do Projector

Configuração de rede

Consulte a secção OSD na página 50.

Configuração IP

•Escolha Obter automaticamente um endereço IP para atribuir
automaticamente um endereço IP ao projector, ou Usar o seguinte endereço

IP para atribuir um endereço IP manualmente.

Configuração do servidor DHCP

•Escolha Auto para configurar automaticamente as definições de Iniciar IP,
Terminar IP, Máscara de sub rede, Gateway predefinido, e de endereço de
Servidor de DNS a partir de um servidor DHCP, ou Desactivar para

desactivar esta função.

Utilização do Projector 89

Configuração da ligação sem fios

•Escolha Activar para configurar as opções de Região, SSID, Transmitir
SSID, Canal, Encriptação, e Chave. Escolha Desactivar para desactivar a

configuração da rede sem fios.

SSID: Utilize no máximo 32 caracteres.
Encriptação: Pode Desactivar a chave WPA ou seleccionar um cadeia de

caracteres de 64-bit ou de 128-bit em codificação ASCII ou HEX.
Chave: Se a opção Encriptação estiver activada, deverá definir o valor da

chave em conformidade com o modo de encriptação que seleccionou.

RADIUS Server Setup

• Configure as informações de endereço IP, Porta e Chave.

GateKeeper

• Esta definição tem três opções:
Autorizar tudo: Os utilizadores podem aceder à rede do escritório através da

rede sem fios do projector.
Bloquear tudo: Os utilizadores não podem aceder à rede do escritório

através da rede sem fios do projector.
Só Internet: O acesso dos utilizadores está bloqueado mas reserva

capacidade para ligação à Internet.

Definir Segurança Para SNMP

• Configurar a informação Escrever à Comunidade.

Clique no botão Aplicar para guardar e aplicar as alterações. O projector terá de ser
reiniciado para que as alterações se tornem efectivas.

90 Utilização do Projector

Configuração da projecção

Configuração da projecção

• Resolução: Permite-lhe seleccionar a resolução. As opções são: XGA (1024 x

768) e WXGA (1280 x 800).

• Código de Início de Sessão: Seleccione como pretende que o código de
início de sessão seja gerado pelo projector. Esta definição tem três opções:

•

Desactivar

•

Aleatória

gerado aleatoriamente.

•

Utilizar o seguinte código

será usado para iniciar sessão no sistema.

Configuração do Projector

• Configure as informações de

Localização

Clique no botão
reiniciado para que as alterações se tornem efectivas.

: Não será necessário código para iniciar sessão no sistema.

: A predefinição é

, e

Contacto

Aplicar

para guardar e aplicar as alterações. O projector terá de ser

Aleatória

: Introduza um código de 4 dígitos. Este código

Nome do Modelo, Nome do projector

(até 21 caracteres para cada campo).

. O código de início de sessão será

,

Utilização do Projector 91

Alterar senhas

Esta página permite-lhe alterar a palavra-passe de adminstrador.

• Introduzir nova senha: Introduza a palavra-passe nova.

• Confirmar nova senha: Introduza novamente a palavra-passe e clique em

Aplicar

.

NOTA: Contacte a Dell se se esquecer da sua palavra-passe de administrador.

92 Utilização do Projector

Repor predefinições

Clique no botão
para as definições predefinidas originais.

Aplicar

para restaurar todas as definições de redes com e sem fios

Utilização do Projector 93

Actualização do firmware

Utilize a página de Actualização de Firmware para actualizar o firmware sem fios
do seu projector.

NOTA: Desactive e active a ligação Sem Fios / Rede através do menu OSD

para reiniciar a placa de rede do projector após a actualização de firmware.

Para iniciar a actualização de firmware, proceda aos passos seguintes:

1

Prima

Procurar

2

Clique no botão
firmware do seu dispositivo.

para seleccionar o ficheiro de actualização.

Actualização

para iniciar. Aguarde que o sistema actualize o

CUIDADO: Não interrompa o processo de actualização uma vez que pode

causar erros no sistema!

Clique em

3

94 Utilização do Projector

Confirmar

quando a actualização estiver concluída.

Painel de Controlo do Projector

Informação do projector

• Estado do projector: Existem cinco estados: Lâmpada Ligada, Modo de
Suspensão, Poupança de Energia, Arrefecimento e Aquecimento. Clique em
Actualizar para actualizar o estado e as definições de controlo.

• Modo de poupança de energia: A poupança de energia pode ser definida
para Desactivada, 30, 60, 90 ou 120 minutos. Para mais informações,
consulte a “Poup. Energia” na página 56.

• Estado de Alerta: Existem três estados de alerta: Aviso de lâmpada, Aviso de
tempo de vida de lâmpada, e aviso de Temperatura. O projector pode entrar
no modo de protecção se algum destes alertas estiver activado. Para sair do
modo de protecção clique em Limpar para limpar o Estado de Alerta antes
de ligar o projector.

Utilização do Projector 95

Controlo de Imagem

•

Str Operation Mode

duas opções são: Str Operation Mode e Modo económico.

•

Modo do Projector

a forma como o projector estiver montado. Existem quatro modo de
projecção: Projecção Frontal-Secretária, Projecção Frontal-Montagem no
Tecto, Projecção Posterior-Secretária e Projecção Posterior-Montagem no
Te ct o

Seleccionar origem de sinal

•
seleccionar a fonte de entrada do seu projector. É possível seleccionar VGA­A, VGA-B, S-Video, Vídeo Composto, HDMI, Monitor Sem Fios, Monitor
USB e Visualizador USB.

•

Modo de vídeo

com base na forma como o projector está a ser utilizado:

-

Apresentação:

-

Brilho:

Brilho e contraste máximos.

-

Vídeo:

Para visualizar vídeos e fotografias

-

sRGB:

Proporciona uma representação de cor mais fidedigna.

-

Person .:

Definições do Utilizador.

•

Ecrã vazio

•

Rel. de aspecto

a forma como a imagem é apresentada.

•

Brilho

•

Contraste

Clique no botão

Controlo do áudio

•

Entrada de Áudio

Áudio-B, Áudio-C, HDMI e Sem fios / LAN.

•

Vo lu me

•

Altifalante

para desactivar a função de áudio.

Clique no botão Pred. Fábrica para restaurar para as predefinições de fábrica.

: É possível seleccionar Activado ou Desactivado.

: Seleccione o valor para ajustar o brilho da imagem.

: Seleccione o valor para ajustar o contraste de visualização.

Ajuste Automático

: Seleccione o valor (0~20) para o volume de áudio.

: Seleccione

: Permite-lhe seleccionar o modo de funcionamento. As

: Permite-lhe seleccionar o modo do projector, consoante

: O menu de selecção de Fonte permite-lhe

: Seleccione um modo para optimizar a imagem apresentada

Adequado para apresentação de diapositivos.

: Permite-lhe seleccionar uma relação de aspecto para ajustar

para ajustar as definições automaticamente.

: Seleccione a fonte de entrada. As opções são: Áudio-A,

Activar

para activar a função de áudio ou

Desactivar

96 Utilização do Projector

Definições de Alerta

Alerta de E-mail

• Alerta de E-mail: É possível definir se pretende ser notificado por e-mail
(Activar) ou não (Desactivar).

• Par a/Cc/De: Pode introduzir um endereço de e-mail de remetente (De) e
destinatários (Para/Cc) para receber notificações quando ocorrer uma falha
ou erro.

• Assunto: Pode introduzir o assunto do e-mail.

Clique no botão Teste de Alerta de E-mail para testar as definições de alerta por e­mail.

Definições SMTP

• Servidor de saída SMTP, Nome de utilizador e Senha deverão ser
facultados pelo administrador de rede ou MIS.

Condição de Alerta

• É possível seleccionar as falhas e avisos que deverão ser notificadas por e­mail. Quando qualquer uma das condições de aviso ocorrer, será enviado um
e-mail para os recipientes (Para/Cc).

Clique no botão Guardar para guardar as definições.

Utilização do Projector 97

NOTA: O alerta por e-mail destina-se à utilização de um servidor SMTP

tradicional com a porta predefinida 25. Não suporta encriptação nem
autenticação (SSL ou TLS).

Reiniciar sistema

Clique no botão Reiniciar para reiniciar o sistema.

Crestron

Para a função Crestron.

98 Utilização do Projector

Perguntas Frequentes:

Gostaria de ter acesso remoto ao
projector através da Internet.
Qual é a melhor configuração
para o browser?

Para ter uma configuração optimizada do
browser, siga os passos abaixo.

1

Abra

Painel de Controlo

Internet

Geral

Temp orár ios d a Internet

Seleccione

2

Uma firewall ou um anti-vírus pode bloquear

Todas as visitas às páginas

Opções da

separador

Definições

Ficheiros

.

a aplicação http. Se possível, desligue a
firewall/anti-vírus.

Gostaria de ter acesso remoto ao
projector através da Internet.
Que número de porta devo abrir
na firewall para esse efeito?

Porque razão é que não consigo
aceder ao projector através da
Internet?

As seguintes são as portas TCP/IP que o
projector usa.

UDP/TCP Porta

Descrição

Número

TCP 80 Configuração Web

(HTTP)

UDP/TCP 25 SMTP: Usado para

direccionamento de
e-mails entre
servidores de correio

UDP/TCP 161 SNMP: Protocolo de

Gestão de Rede
Simples

UDP 9131 AMX: Usado para

descoberta AMX

1

Verifique se o seu computador/portátil está
ligado à Internet.

2

Verifique junto do seu MIS ou administrador
de rede se o seu computador/portátil está na
mesma subrede.

Utilização do Projector 99

Porque razão é que não consigo
aceder ao servidor SMTP?

1

Verifique junto do seu MIS ou administrador
de rede se a função de servidor SMTP está
aberta para o projector e se o IP atribuído ao
projector tem permissão de acesso ao
servidor SMTP. O número de porta SMTP
do projector é 25, este valor não pode ser
alterado.

2

Verifique se o servidor de saída SMTP, nome
de utilizador, e palavra-passe estão
devidamente definidas.

3

Alguns servidores SMTP verificarão se o
endereço de e-mail “De” está em
conformidade com o “Nome de utilizador” e
“Palavra-passe”. Por exemplo, se utilizar
[e-mail]

como endereço de e-mail no
campo “De”. Também deverá usar as
informações de conta [e-mail] para o
Nome de utilizador e a palavra-passe no
servidor SMTP.

Porque razão é que não consigo
receber o alerta de teste apesar
de o projector ter indicado que o
e-mail de teste já foi enviado?

100 Utilização do Projector

Pode dever-se ao facto de o servidor SMTP ter
reconhecido o e-mail de alerta com spam ou
devido a restrições do servidor SMTP. Verifique
junto do seu MIS ou administrador de rede as
definições do servidor SMTP.
