Dell Vostro 3555
Manuel du propriétaire
Modèle réglementaire P16F
Type réglementaire P16F002
Remarques, précautions et
a
vertissements
REMARQUE: une REMARQUE indique des informations importantes qui peuvent vous aider
à mieux utiliser l'ordinateur.
PRÉCAUTION: une PRÉCAUTION vous avertit d'un risque d'endommagement du matériel
ou de perte de données si les consignes ne sont pas respectées.
AVERTISSEMENT-test: un AVERTISSEMENT signale un risque d'endommagement du
matériel, de blessure corporelle, voire de mort.
Les informations que contient cette publication sont sujettes à modification sans préavis.
2011 Dell Inc. Tous droits réservés.
La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est
strictement interdite.
Marques utilisées dans ce document : Dell
, le logo DELL, Dell Precision, Precision ON,
ExpressCharge
, Latitude, Latitude ON, OptiPlex, Vostro et Wi-Fi Catcher sont des marques de Dell
Inc. Intel
, Pentium, Xeon, Core, Atom, Centrino et Celeron sont des marques déposées d'Intel
Corporation aux États-Unis et dans d'autres pays. AMD
est une marque déposée et AMD Opteron,
AMD Phenom
, AMD Sempron, AMD Athlon, ATI Radeon et ATI FirePro sont des marques
d'Advanced Micro Devices, Inc. Microsoft
, Windows, MS-DOS, Windows Vista, le bouton Démarrer
de Windows Vista et Office Outlook
sont des marques ou des marques déposées de Microsoft Corporation
aux États-Unis et dans d'autres pays. Blu-ray Disc
est une marque appartenant à la Blu-ray Disc
Association (BDA) et sous licence pour une utilisation sur des disques et des lecteurs. La marque textuelle
Bluetooth
est une marque déposée et appartient à Bluetooth SIG, Inc. et toute utilisation d'une telle
marque par Dell Inc. se fait dans le cadre d'une licence. Wi-Fi
est une marque déposée de Wireless
Ethernet Compatibility Alliance, Inc.
D'autres marques et noms commerciaux peuvent être utilisés dans cette publication pour faire référence
aux entités se réclamant de ces marques et noms ou à leurs produits Dell Inc. rejette tout intérêt exclusif
dans les marques et noms ne lui appartenant pas.
2011 – 08
Rev. A00
Table des matières
Remarques, précautions et avertissements.............................................2
Chapitre 1: Intervention à l'intérieur de votre ordinateur.......................7
Avant d'intervenir à l'intérieur de votre ordinateur..........................................................7
Outils recommandés.........................................................................................................9
Mise hors tension de l'ordinateur.....................................................................................9
Après intervention à l'intérieur de votre ordinateur.......................................................10
Chapitre 2: Pile.............................................................................................11
Retrait de la batterie........................................................................................................11
Installation de la batterie................................................................................................12
Chapitre 3: Carte mémoire.........................................................................13
Retrait de la carte mémoire.............................................................................................13
Installation de la carte mémoire.....................................................................................14
Chapitre 4: Carte SIM (Subscriber Identity Module).............................15
Retrait du module SIM.....................................................................................................15
Installation du module SIM.............................................................................................16
Chapitre 5: Panneau d'accès....................................................................17
Retrait du panneau d'accès............................................................................................17
Installation du panneau d'accès.....................................................................................18
Chapitre 6: Mémoire...................................................................................19
Retrait du module de mémoire........................................................................................19
Installation du module de mémoire.................................................................................20
Chapitre 7: Unité optique............................................................................21
Retrait du lecteur optique................................................................................................21
Installation du lecteur optique........................................................................................22
Chapitre 8: Disque dur................................................................................23
Retrait du disque dur.......................................................................................................23
Installation du disque dur................................................................................................24
Chapitre 9: ExpressCard.............................................................................25
Retrait de la carte ExpressCard......................................................................................25
Installation de la carte ExpressCard...............................................................................26
Chapitre 10: Carte ExpressCard................................................................27
Retrait de la carte ExpressCard......................................................................................27
Installation de la carte ExpressCard...............................................................................29
Chapitre 11: Carte haut débit mobile (WWAN) ......................................31
Retrait de la carte WWAN..............................................................................................31
Installation de la carte WWAN.......................................................................................32
Chapitre 12: Clavier.....................................................................................33
Retrait du clavier.............................................................................................................33
Installation du clavier......................................................................................................35
Chapitre 13: Carte de réseau local sans fil (WLAN)..............................37
Retrait de la carte WLAN................................................................................................37
Installation de la carte WLAN.........................................................................................38
Chapitre 14: Repose-mains........................................................................39
Retrait du repose-mains..................................................................................................39
Installation du repose-mains...........................................................................................44
Chapitre 15: Lecteur d'empreintes digitales...........................................47
Retrait du lecteur d'empreintes digitales........................................................................47
Installation du lecteur d'empreintes digitales.................................................................49
Chapitre 16: Interrupteur............................................................................51
Retrait de l'interrupteur...................................................................................................51
Installation de l'interrupteur............................................................................................51
Chapitre 17: Haut-parleur...........................................................................53
Retrait des haut-parleurs................................................................................................53
Installation des haut-parleurs.........................................................................................55
Chapitre 18: Carte du bouton d'alimentation..........................................57
Retrait de la carte du bouton d'alimentation...................................................................57
Installation de la carte du bouton d'alimentation...........................................................58
Chapitre 19: Carte du bouton de lancement rapide...............................59
Retrait de la carte du bouton de lancement rapide........................................................59
Installation de la carte du bouton de lancement rapide.................................................60
Chapitre 20: Pile bouton.............................................................................61
Retrait de la pile bouton..................................................................................................61
Installation de la pile bouton...........................................................................................61
Chapitre 21: Dissipateur de chaleur.........................................................63
Retrait du dissipateur thermique.....................................................................................63
Installation du dissipateur thermique..............................................................................65
Chapitre 22: Processeur.............................................................................67
Retrait du processeur......................................................................................................67
Installation du processeur..............................................................................................68
Chapitre 23: Ensemble écran.....................................................................71
Retrait de l'ensemble d'écran.........................................................................................71
Installation de l'ensemble écran.....................................................................................74
Chapitre 24: Cadre d'écran........................................................................75
Retrait du cadre d'écran.................................................................................................75
Installation du cadre d'écran..........................................................................................76
Chapitre 25: caméra....................................................................................77
Retrait de la caméra........................................................................................................77
Installation de la caméra.................................................................................................78
Chapitre 26: Pattes et charnières d'écran..............................................81
Retrait des pattes, des charnières et du cadre d'écran.................................................81
Installation des pattes, des charnières et du cadre d'écran..........................................84
Chapitre 27: Carte système........................................................................87
Retrait de la carte système.............................................................................................87
Installation de la carte système......................................................................................88
Chapitre 28: Carte d'entrées/sorties de gauche....................................91
Retrait du panneau d'entrées/sorties de gauche et de droite........................................91
Installation de la carte d'entrées/sorties de gauche et de droite...................................93
Chapitre 29: Configuration du système....................................................95
Présentation de l'utilitaire de configuration du système................................................95
Accéder au programme de configuration du système...................................................95
Écrans de configuration du système...............................................................................96
Options de configuration du système..............................................................................97
Chapitre 30: Diagnostics..........................................................................101
Voyants d'état de l'appareil..........................................................................................101
Voyants d'état de la batterie.........................................................................................101
Codes sonores de diagnostics......................................................................................101
Chapitre 31: Caractéristiques..................................................................103
Chapitre 32: Contacter Dell......................................................................113
Contacter Dell................................................................................................................113
1
Intervention à l'intérieur de votre
ordinateur
Avant d'intervenir à l'intérieur de votre ordinateur
Suivez les recommandations de sécurité ci-dessous pour protéger votre ordinateur et
vos données personnelles de toute détérioration. Sauf indication contraire, chaque
procédure mentionnée dans ce document suppose que les conditions suivantes sont
réunies :
• Vous avez exécuté les étapes de la section Intervention sur votre ordinateur.
• Vous avez pris connaissance des informations de sécurité fournies avec votre
ordinateur.
• Un composant peut être remplacé ou, si acheté séparément, installé en exécutant la
procédure de retrait dans l'ordre inverse.
AVERTISSEMENT-test: Avant d'intervenir dans l'ordinateur, lisez les informations
de sécurité fournies avec l'ordinateur. D'autres informations sur les meilleures
pratiques de sécurité sont disponibles sur la page d'accueil Regulatory Compliance
(Conformité réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
PRÉCAUTION: La plupart des réparations ne peuvent être effectuées que par un
technicien de maintenance agréé. N'effectuez que les opérations de dépannage et
les petites réparations autorisées par la documentation de votre produit et suivez
les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et
d'assistance technique. Tout dommage causé par une réparation non autorisée par
Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité
fournies avec votre produit.
PRÉCAUTION: Pour éviter une décharge électrostatique, raccordez-vous à la terre
à l'aide d'un bracelet antistatique ou en touchant une surface métallique non
peinte, par exemple un connecteur sur le panneau arrière de l'ordinateur.
7
PRÉCAUTION: Manipulez avec précaution les composants et les cartes. Ne touchez
pas les composants ni les contacts des cartes. Saisissez les cartes par les bords ou
par le support de montage métallique. Saisissez les composants, processeur par
exemple, par les bords et non par les broches.
PRÉCAUTION: Lorsque vous déconnectez un câble, tirez sur le connecteur ou sa
languette, mais pas sur le câble lui-même. Certains câbles sont dotés de
connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble de ce
type, appuyez d'abord sur le verrou. Lorsque vous démontez les connecteurs,
maintenez-les alignés uniformément pour éviter de tordre les broches. Enfin, avant
de connecter un câble, vérifiez que les deux connecteurs sont correctement
orientés et alignés.
REMARQUE: La couleur de votre ordinateur et de certains composants peut différer
de celle de l'ordinateur et des composants illustrés dans ce document.
Avant de commencer à travailler sur l'ordinateur, procédez comme suit pour éviter de
l'endommager.
1
. Assurez-vous que la surface de travail est plane et propre afin d'éviter de rayer le
capot de l'ordinateur.
2
. Mettez l'ordinateur hors tension (voir la section
Mise hors tension de l'ordinateur
).
3
. Si l'ordinateur est connecté à une station d'accueil telle qu'un périphérique
d'accueil ou une extension de batterie en option, déconnectez-le.
PRÉCAUTION: Pour retirer un câble réseau, déconnectez-le d'abord de l'ordinateur,
puis du périphérique réseau.
4. Déconnectez tous les câbles externes du système.
5
. Eteignez l'ordinateur, déconnectez tous les périphériques qui y sont reliés, puis
débranchez-les de leur source d'alimentation.
6
. Fermez l'écran et retournez l'ordinateur sur une surface plane.
REMARQUE: Pour éviter d'endommager la carte système, vous devez retirer la
batterie principale avant de dépanner l'ordinateur.
7
. Retirez la batterie principale.
8
. Remettez l'ordinateur à l'endroit.
9
. Ouvrez l'écran.
1
0. Appuyez sur le bouton d'alimentation pour raccorder la carte système à la terre.
PRÉCAUTION: Pour prévenir tout risque de choc électrique, débranchez toujours
l'ordinateur de la prise électrique avant d'ouvrir l'écran.
8
PRÉCAUTION: Avant de toucher un élément dans l'ordinateur, raccordez-vous à la
terre en touchant une surface métallique non peinte, telle que le métal à l'arrière de
l'ordinateur. Pendant l'intervention, touchez régulièrement une surface métallique
non peinte pour éliminer l'électriticé statique qui pourrait endommager les
composants.
11. Retirez les ExpressCard ou cartes à puce installées des logements appropriés.
Outils recommandés
Les procédures mentionnées dans ce document nécessitent les outils suivants :
• un petit tournevis à tête plate
• un tournevis cruciforme n°0
• un tournevis cruciforme n°1
• une petite pointe en plastique
• le CD du programme de mise à jour flash du BIOS
Mise hors tension de l'ordinateur
PRÉCAUTION: Pour éviter de perdre des données, enregistrez et fermez tous les
fichiers ouverts, puis quittez tous les programmes en cours d'exécution avant
d'arrêter l'ordinateur.
1. Arrêt du système d'exploitation :
• Dans Windows Vista :
Cliquez sur D
émarrer , puis sur la flèche dans l'angle inférieur droit du menu
Démarrer comme indiqué ci-dessous puis cliquez sur Arrêter.
• Dans Windows XP :
Cliquez sur D
émarrer ĺArrêter l'ordinateurĺEteindre . L'ordinateur s'éteint à
la fin de la procédure d'arrêt du système d'exploitation.
2. Vérifiez que l'ordinateur et tous les périphériques connectés sont hors tension. Si
l'ordinateur et les périphériques qui y sont raccordés n'ont pas été mis hors tension
automatiquement lors de l'arrêt du système d'exploitation, maintenez le bouton
d'alimentation enfoncé pendant environ 4 secondes pour les mettre hors tension.
9
Après intervention à l'intérieur de votre
ordinateur
Une fois les procédures de réinstallation terminées, n'oubliez pas de brancher les
périphériques externes, cartes, câbles, etc. avant de mettre l'ordinateur sous tension.
PRÉCAUTION: Pour éviter d'endommager l'ordinateur, utilisez uniquement la
batterie conçue pour cet ordinateur Dell spécifique. N'employez pas de batteries
conçues pour d'autres ordinateurs Dell.
1. Branchez les périphériques externes, par exemple réplicateur de port, extension de
batterie ou périphérique d'accueil, et remettez en place les cartes comme
l'ExpressCard, le cas échéant.
2. Branchez les câbles téléphoniques ou de réseau sur l'ordinateur.
PRÉCAUTION: Pour connecter un câble réseau, branchez-le d'abord le
périphérique du réseau et sur l'ordinateur.
3. Réinstallez la batterie.
4. Branchez l'ordinateur et tous ses périphériques sur leur prise secteur.
5. Mettez l'ordinateur sous tension.
10
2
Pile
Retrait de la batterie
1. Appliquez les procédures décrites dans
Avant d'intervenir sur l'ordinateur
.
2
. Faites glisser les loquets pour déverrouiller la batterie.
3. Faites glisser la batterie et retirez-la de l'ordinateur.
11
Installation de la batterie
1. Faites glisser la batterie dans son logement jusqu’à ce que vous l'entendiez
s'enclencher.
2. Appliquez les procédures décrites dans
Après une intervention dans l'ordinateur
.
12
3
Carte mémoire
Retrait de la carte mémoire
1. Appliquez les procédures décrites dans
Avant d'intervenir sur l'ordinateur
.
2
. Appuyez sur la carte mémoire pour la dégager de l'ordinateur.
3. Faites glisser la carte mémoire pour la sortir de l'ordinateur.
13
Installation de la carte mémoire
1. Poussez la carte mémoire dans son logement jusqu’à ce que vous l'entendiez
s'enclencher.
2. Appliquez les procédures décrites dans
Après une intervention dans l'ordinateur
.
14
4
Carte SIM (Subscriber Identity
Module)
Retrait du module SIM
1. Appliquez les procédures décrites dans
Avant d'intervenir sur l'ordinateur
.
2. Retirez la
batterie
.
3. Appuyez sur la carte SIM pour la dégager de l'ordinateur.
4. Saisissez la carte SIM et tirez pour la dégager de l'ordinateur.
15
Installation du module SIM
1. Poussez la carte SD dans son logement jusqu’à ce que vous l'entendiez
s'enclencher.
2. Installez la
batterie
.
3. Appliquez les procédures décrites dans
Après une intervention dans l'ordinateur
.
16
5
Panneau d'accès
Retrait du panneau d'accès
1. Appliquez les procédures décrites dans
Avant d'intervenir sur l'ordinateur
.
2. Retirez la
batterie
.
3. Retirez les vis qui fixent le panneau d'accès à la base de l'ordinateur.
4. Soulevez le panneau d'accès en l'inclinant et retirez-le de l'ordinateur.
17
Installation du panneau d'accès
1. Installez le panneau d'accès à l'arrière de l'ordinateur.
2. Serrez les vis qui fixent le panneau d'accès à la base du système.
3. Installez la
batterie
.
4. Appliquez les procédures décrites dans
Après une intervention dans l'ordinateur
.
18
6
Mémoire
Retrait du module de mémoire
1. Appliquez les procédures décrites dans
Avant d'intervenir sur l'ordinateur
.
2. Retirez la
batterie
.
3. Retirez le
panneau d'accès
.
4. Dégagez délicatement du module de mémoire les clips de fixation jusqu’à ce que le
module s'éjecte.
5. Retirez le module de mémoire de son connecteur situé sur la carte système.
19
Installation du module de mémoire
1. Insérez le module de mémoire dans son emplacement.
2. Appuyez sur les languettes pour fixer le module de mémoire à la carte système.
3. Installez le
panneau d'accès
.
4. Installez la
batterie
.
5. Appliquez les procédures décrites dans
Après une intervention dans l'ordinateur
.
20
7
Unité optique
Retrait du lecteur optique
1. Appliquez les procédures décrites dans
Avant d'intervenir sur l'ordinateur
2. Retirez la
batterie
.
3. Retirez le
panneau d'accès
.
4. Retirez la vis qui fixe le lecteur optique.
5. Avec un tournevis, poussez sur le lecteur optique pour le sortir de l'ordinateur.
21
Installation du lecteur optique
1. Faites glisser le lecteur optique dans son logement situé sur le châssis.
2. Serrez la vis pour fixer le lecteur optique à l'ordinateur.
3. Installez le
panneau d'accès
.
4. Installez la
batterie
.
5. Appliquez les procédures décrites dans
Après une intervention dans l'ordinateur
.
22
8
Disque dur
Retrait du disque dur
1. Appliquez les procédures décrites dans
Avant d'intervenir sur l'ordinateur
2. Retirez la
batterie
.
3. Retirez le
panneau d'accès
.
4. Retirez les vis qui fixent le disque dur au système.
5. Soulevez le disque dur en l'inclinant et retirez-le du système.
23
6. Retirez les vis qui fixent le support au disque dur.
Installation du disque dur
1. Remettez en place les vis qui fixent le support au disque dur.
2
. Mettez en place le disque dur sur le châssis.
3
. Remettez en place les vis qui fixent le disque dur au système.
4
. Installez le
panneau d'accès
.
5
. Installez la
batterie
.
6
. Appliquez les procédures décrites dans
Après une intervention dans l'ordinateur
.
24
9
ExpressCard
Retrait de la carte ExpressCard
1. Appliquez les procédures décrites dans
Avant d'intervenir sur l'ordinateur
.
2
. Retirez la
batterie
.
3
. Appuyez sur la carte ExpressCard et libérez-la.
4. Tirez la carte ExpressCard hors de l'ordinateur et retirez-la.
25
Installation de la carte ExpressCard
1. Poussez la carte ExpressCard dans son logement jusqu’à ce que vous l'entendiez
s'enclencher.
2. Installez la
batterie
.
3. Appliquez les procédures décrites dans
Après une intervention dans l'ordinateur
.
26
10
Carte ExpressCard
Retrait de la carte ExpressCard
1. Appliquez les procédures décrites dans
Avant d'intervenir sur l'ordinateur
2. Retirez la
batterie
.
3. Retirez la
carte ExpressCard
.
4. Retirez le
panneau d'accès
.
5. Retirez le
clavier
.
6. Retirez le
repose-mains
.

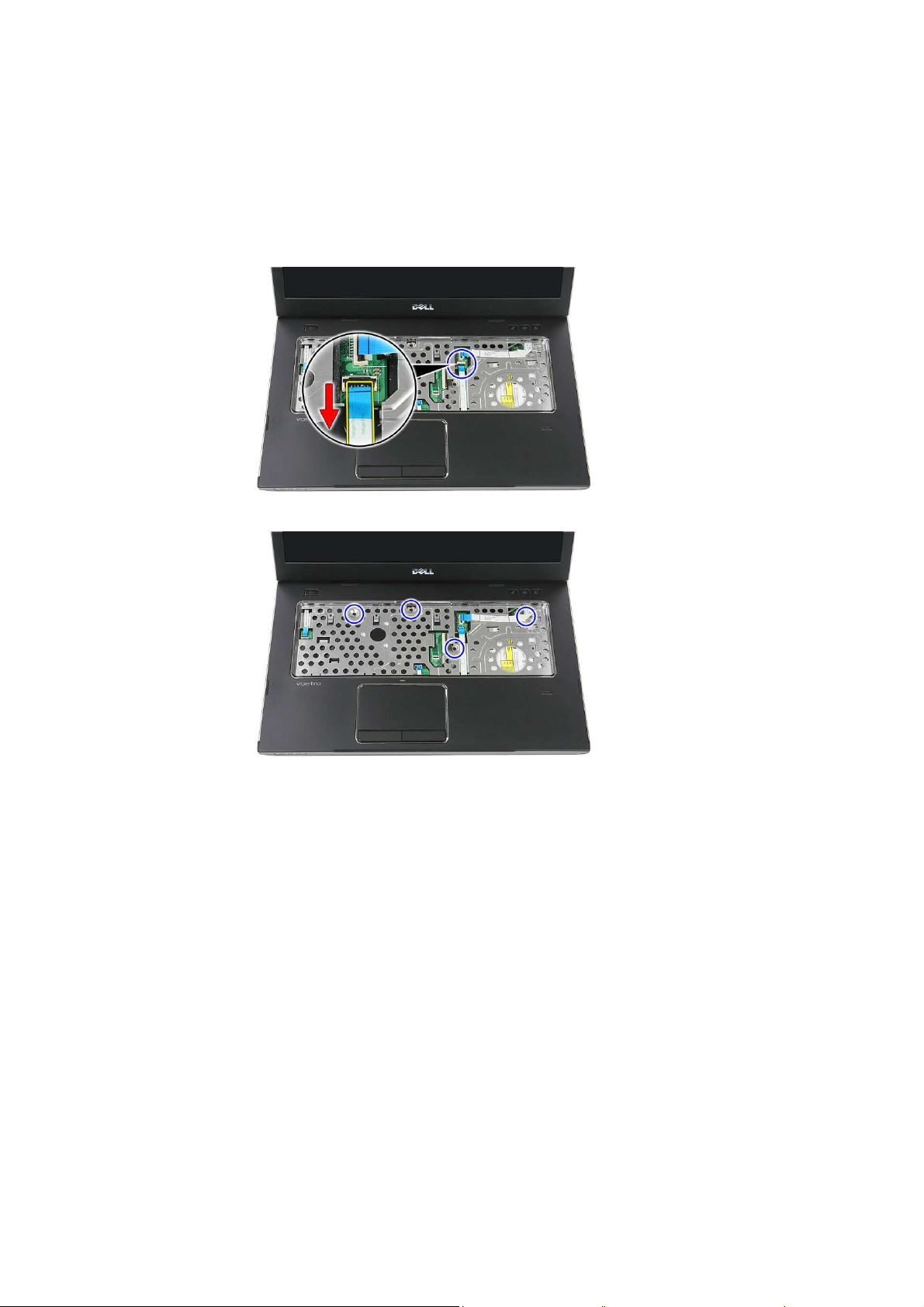

7. Levez le clip de fixation du câble de la carte ExpressCard pour l'ouvrir.
8. Débranchez le câble de la carte ExpressCard.
27
9. Retirez la vis qui fixe la carte ExpressCard.
10. Dégagez le loquet qui fixe la carte ExpressCard.
28
11. Soulevez la carte ExpressCard en l'inclinant et retirez-la.
Installation de la carte ExpressCard
1. Installez la carte ExpressCard dans son logement.
2. Fixez le loquet à la carte ExpressCard.
3. Serrez la carte ExpressCard sur la carte système.
4. Branchez le câble de la carte ExpressCard sur la carte système.
5. Appuyez sur le clip de fixation pour fixer la carte ExpressCard.
6. Installez le
repose-mains
.
7. Installez le
clavier
.
8. Installez le
panneau d'accès
.
9. Installez la
carte Express Card
.
10. Installez la
batterie
.
11. Appliquez les procédures décrites dans
Après une intervention dans l'ordinateur
.
29
30
