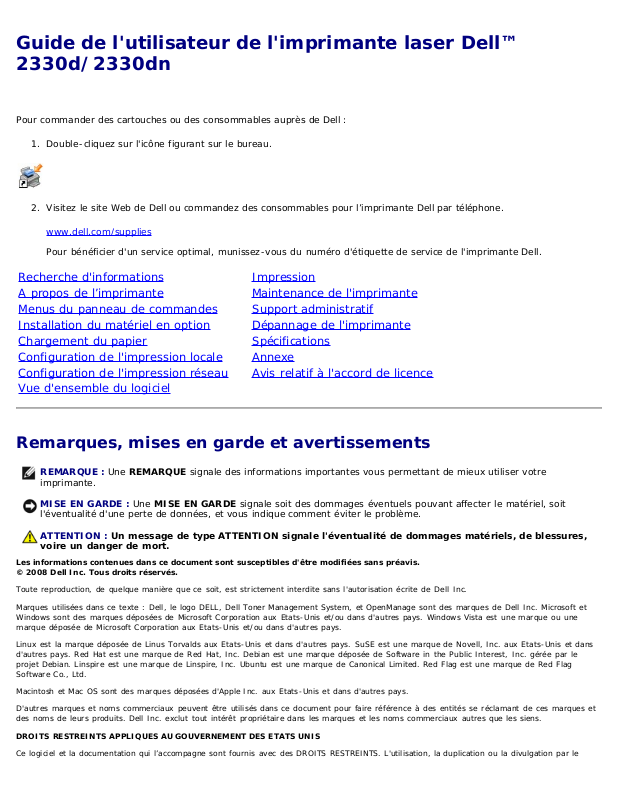

Guide de l'utilisateur de l'imprimante laser Dell™
2330d/2330dn
Pour commander des cartouches ou des consommables auprès de Dell :
1. Double-cliquez sur l'icône figurant sur le bureau.
2. Visitez le site Web de Dell ou commandez des consommables pour l’imprimante Dell par téléphone.
www.dell.com/supplies
Pour bénéficier d'un service optimal, munissez-vous du numéro d'étiquette de service de l'imprimante Dell.
Recherche d'informations Impression
A propos de l’imprimante Maintenance de l'imprimante
Menus du panneau de commandes Support administratif
Installation du matériel en option Dépannage de l'imprimante
Chargement du papier Spécifications
Configuration de l'impression locale Annexe
Configuration de l'impression réseau Avis relatif à l'accord de licence
Vue d'ensemble du logiciel
Remarques, mises en garde et avertissements
REMARQUE : Une REMARQUE signale des informations importantes vous permettant de mieux utiliser votre
imprimante.
MISE EN GARDE : Une MISE EN GARDE signale soit des dommages éventuels pouvant affecter le matériel, soit
l'éventualité d'une perte de données, et vous indique comment éviter le problème.
ATTENTION : Un message de type ATTENTION signale l'éventualité de dommages matériels, de blessures,
voire un danger de mort.
Les informations contenues dans ce document sont susceptibles d'être modifiées sans préavis.
© 2008 Dell Inc. Tous droits réservés.
Toute reproduction, de quelque manière que ce soit, est strictement interdite sans l'autorisation écrite de Dell Inc.
Marques utilisées dans ce texte : Dell, le logo DELL, Dell Toner Management System, et OpenManage sont des marques de Dell Inc. Microsoft et
Windows sont des marques déposées de Microsoft Corporation aux Etats - Unis et/ou dans d'autres pays. Windows Vista est une marque ou une
marque déposée de Microsoft Corporation aux Etats - Unis et/ou dans d'autres pays.
Linux est la marque déposée de Linus Torvalds aux Etats - Unis et dans d'autres pays. SuSE est une marque de Novell, Inc. aux Etats - Unis et dans
d'autres pays. Red Hat est une marque de Red Hat, Inc. Debian est une marque déposée de Software in the Public Interest, Inc. gérée par le
projet Debian. Linspire est une marque de Linspire, Inc. Ubuntu est une marque de Canonical Limited. Red Flag est une marque de Red Flag
Software Co., Ltd.
Macintosh et Mac OS sont des marques déposées d'Apple Inc. aux Etats - Unis et dans d'autres pays.
D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence à des entités se réclamant de ces marques et
des noms de leurs produits. Dell Inc. exclut tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens.
DROITS RESTREINTS APPLIQUES AU GOUVERNEMENT DES ETATS UNIS
Ce logiciel et la documentation qui l’accompagne sont fournis avec des DROITS RESTREINTS. L'utilisation, la duplication ou la divulgation par le
gouvernement sont soumises aux restrictions définies dans le sous - paragraphe (c)(1)(ii) de la clause Rights in Technical Data and Computer
Software de DFARS 252.227- 7013 et par les dispositions FAR applicables : Dell Inc., One Dell Way, Round Rock, Texas, 78682, USA.
Modèle 2330d-2330dn
Juin 2008 SRV HX750 Rev. A00
Recherche d'informations
logiciel d'imprimante
Recherche d'informations à propos de l'imprimante
Que recherchez-vous ? Trouvez-le ici
Comment configurer mon imprimante Affiche Configuration de votre imprimante
Comment imprimer
Comme m'occuper de mon imprimante et
l'entretenir
Comment contacter Dell™
REMARQUE : Il se peut que le Manuel du
propriétaire ne soit pas disponible dans votre pays
ou votre zone.
Informations de sécurité en vue de l'utilisation de
mon imprimante
Informations réglementaires
Informations de garantie
Type et formats de papier pris en charge
Comment sélectionner et stocker des supports
d'impression
Comment charger des supports imprimables dans
mon imprimante
Comment configurer des paramètres d'imprimante
Comment installer et utiliser un logiciel d'imprimante
Comme m'occuper de mon imprimante et
l'entretenir
Comment résoudre des problèmes
Manuel du propriétaire
Guide d'informations sur le produit
Guide de l'utilisateur
Logiciel et pilotes : pilotes certifiés pour votre
imprimante et programmes d'installation du Dell
CD Drivers and Utilities
Fichiers Lisez-moi : modifications techniques de
dernière minute ou matériel de référence technique
avancé pour utilisateurs ou techniciens expérimentés
REMARQUE : Si vous avez acheté votre ordinateur et votre
imprimante Dell en même temps, la documentation et les pilotes
de l'imprimante sont déjà installés sur votre ordinateur.
Numéro et code de service Express
Comment identifier votre imprimante lorsque vous
utilisez support.dell.com
support
Comment trouver le code de service Express pour
diriger votre appel lorsque vous contactez le support
ou que vous contactez le
Numéro et code de service Express
Ces étiquettes sont situées sur votre imprimante.
L'illustration ci-dessous indique l'emplacement de l'étiquette sur
l'imprimante.
Pour plus d'informations sur leur emplacement, reportez-vous à
la rubrique Présentation des éléments de l'imprimante
.
Solutions : astuces et conseils pour le dépannage,
questions fréquentes, documentations,
téléchargements de pilote et mises à niveau de
produit
Mises à niveau : informations de mise à niveau pour
des composants comme des cartes mémoire et
réseau et l'équipement en option
Service client : informations de contact, assistance
téléphonique et statut des commandes, informations
de garantie et de réparation
Fournitures pour mon imprimante
Accessoires pour mon imprimante
Pièces et toner de remplacement pour mon
imprimante
Dell Site Web de support : support.dell.com
REMARQUE : Sélectionnez votre zone ou votre secteur d'activité
pour afficher le site de support approprié.
Dell Site Web de fournitures d'imprimante :
www.dell.com/supplies
Vous pouvez acheter des fournitures d'imprimante en ligne, par
téléphone ou dans le magasin de votre choix.
Impression
Impression de documents Impression sur enveloppes
Impression à l'aide du chargeur multifonction Impression sur du papier à en-tête
Impression d'un document recto verso (impression recto verso) Impression d'une affiche
Impression de plusieurs pages par feuille (impression N pages sur 1) Impression sur transparents
Impression d'un livret Annulation d'un travail d'impression
Impression de documents
1. Allumez votre ordinateur ainsi que votre imprimante et assurez-vous qu'ils sont connectés.
2. Chargez le papier : Pour plus d'informations, reportez-vous à la rubrique Chargement du papier
3. Dans un document, cliquez sur Fichier® Imprimer.
La boîte de dialogue Imprimer s'ouvre.
4. Cliquez sur Préférences, Propriétés, Options ou Configuration (selon le programme ou le système d'exploitation).
La boîte de dialogue Préférences d'impression apparaît.
5. Apportez les modifications éventuellement nécessaires pour votre document dans les onglets Configuration de
l'impression et Avancé.
6. Une fois vos paramètres personnalisés, cliquez sur OK.
La boîte de dialogue Préférences d'impression se ferme.
7. Cliquez sur OK ou Imprimer.
.
Impression à l'aide du chargeur multifonction
Le chargeur multifonction se situe à l'avant de l'imprimante et accepte jusqu'à cinquante feuilles de support d'impression à la
fois. Pour plus d'informations sur la configuration du chargeur multifonction, reportez-vous à la rubrique Configuration du
chargeur multifonction
1. Dans un document, cliquez sur Fichier® Imprimer.
2. Cliquez sur Propriétés, Options, Imprimante ou Configuration (en fonction de l'application ou du système
d'exploitation).
La boîte de dialogue Préférences d'impression apparaît.
3. Cliquez sur l'onglet Papier.
4. Sélectionnez Chargeur MF dans la liste déroulante Tiroir.
REMARQUE : Chargeur MF apparaît dans Alimentation papier quand le paramètre Cassette est sélectionné.
5. Sélectionnez le type de papier approprié.
6. Apportez toutes les modifications nécessaires à votre document.
7. Cliquez sur OK.
8. Cliquez sur OK dans la fenêtre Imprimer pour lancer l'impression.
Impression d'un document recto verso (impression recto verso)
L'impression recto verso permet de réduire les coûts d'impression.
Vous pouvez choisir le mode de reliure du travail recto verso : Bord long ou Bord court.
Bord long Bord court
Les pages sont reliées dans le sens de la longueur (côté
gauche pour une orientation Portrait et bord supérieur pour
une orientation Paysage).
1. Dans un document, cliquez sur Fichier® Imprimer.
2. Cliquez sur Propriétés, Options, Imprimante ou Configuration (en fonction de l'application ou du système
d'exploitation).
La boîte de dialogue Préférences d'impression apparaît.
3. Cliquez sur l'onglet Mise en page.
4. Sous Impression recto verso, sélectionnez Bord long recto verso ou Bord court recto verso (selon vos besoins
d'impression).
Les pages sont reliées dans le sens de la largeur (bord
supérieur pour une orientation Portrait et côté gauche pour
une orientation Paysage).
5. Cliquez sur OK.
6. Cliquez sur OK.
Impression de plusieurs pages par feuille (impression N pages
sur 1)
Utilisez le paramètre Impression multipage (N pages sur 1) pour imprimer plusieurs pages sur une seule feuille. Par exemple,
2 pages sur 1 signifie que deux pages sont imprimées sur une seule feuille.
L'imprimante utilise les paramètres Ordre multipage, Vue multipage et Bordure multipage pour déterminer l'ordre et
l'orientation des pages. Ils permettent également de choisir si une bordure doit être imprimée autour de chaque page.
1. Dans un document, cliquez sur Fichier® Imprimer.
2. Cliquez sur Propriétés, Options, Imprimante ou Configuration (en fonction de l'application ou du système
d'exploitation).
La boîte de dialogue Préférences d'impression s'affiche.
3. Dans la section Impression multipage (N pages sur 1), saisissez le nombre de pages que vous souhaitez imprimer
sur une même feuille ou indiquez-le à l'aide des flèches de la zone de liste déroulante.
4. Cliquez sur OK.
5. Cliquez sur OK dans la fenêtre Imprimer pour lancer l'impression.
Impression d'un livret
Le paramètre Livret permet d'imprimer plusieurs pages sous la forme d'une brochure sans avoir à reformater le document
pour que les pages s'impriment dans le bon ordre. Les pages sont imprimées de sorte que le document assemblé fini puisse
être plié au milieu de chaque page et former ainsi un livret.
Si le document contient beaucoup de pages, il peut être difficile de plier le livret. Si vous imprimez un livret de taille
relativement importante, il peut s'avérer judicieux d'utiliser l'option Feuilles par paquet afin de spécifier le nombre de pages
physiques à associer à un paquet. L'imprimante imprime le nombre de paquets nécessaire et vous pouvez ensuite les relier
pour former un livret. L'impression par paquets permet d'aligner le bord extérieur des pages de manière plus régulière.
Vous devez spécifier si vous souhaitez imprimer à l'aide d'options d'impression recto verso avant de sélectionner l'impression
à l'aide de la fonction de création de livrets. Si vous sélectionnez Imprimer en utilisant l'option Livret, les commandes des
deux options d'impression recto verso deviennent inactives et conservent le dernier paramètre utilisé.
1. Dans un document, cliquez sur Fichier® Imprimer.
2. Cliquez sur Propriétés, Options, Imprimante ou Configuration (en fonction de l'application ou du système
d'exploitation).
La boîte de dialogue Préférences d'impression s'affiche.
3. Cliquez sur Options de mise en page avancées.
4. Cliquez sur Livret.
5. Cliquez à deux reprises sur OK.
6. Cliquez sur OK dans la fenêtre Imprimer pour lancer l'impression.
Impression sur enveloppes
1. Allumez votre ordinateur ainsi que votre imprimante et assurez-vous qu'ils sont connectés.
2. Dans un document, cliquez sur Fichier® Imprimer.
La boîte de dialogue Imprimer s'ouvre.
3. Cliquez sur Propriétés, Options, Imprimante ou Configuration (en fonction de l'application ou du système
d'exploitation).
La boîte de dialogue Préférences d'impression apparaît.
4. Cliquez sur l'onglet Papier.
5. Sélectionnez Enveloppe dans la liste déroulante Type de papier.
6. Apportez toutes les modifications nécessaires à votre document.
7. Cliquez sur OK.
8. Cliquez sur OK dans la fenêtre Imprimer pour lancer l'impression.
Impression sur du papier à en-tête
1. Assurez-vous que le papier à en-tête est correctement chargé en fonction de la source d'alimentation utilisée :
Tiroir 1 ou 2 : chargez le papier à en-tête en orientant la face à imprimer vers le bas. Le bord supérieur de la
feuille qui contient l'en-tête doit être placé à l'avant du tiroir.
Chargeur multifonction : chargez le papier à en-tête en orientant la face à imprimer vers le haut et en
insérant le haut de la feuille en premier.
2. Dans un document, cliquez sur Fichier® Imprimer.
3. Cliquez sur Propriétés, Options, Imprimante ou Configuration (en fonction de l'application ou du système
d'exploitation).
La boîte de dialogue Préférences d'impression apparaît.
4. Cliquez sur l'onglet Papier.
5. Sélectionnez En-tête dans la liste déroulante Type de papier.
6. Sélectionnez le format de papier et le tiroir corrects.
7. Cliquez sur OK.
8. Cliquez sur OK dans la fenêtre Imprimer pour lancer l'impression.
Impression d'une affiche
Le paramètre Affiche permet d'imprimer une seule image sur plusieurs pages. Une fois imprimées, vous pouvez combiner les
pages pour créer une grande image.
1. Dans un document, cliquez sur Fichier® Imprimer.
2. Cliquez sur Propriétés, Options, Imprimante ou Configuration (en fonction de l'application ou du système
d'exploitation).
La boîte de dialogue Préférences d'impression apparaît.
3. Cliquez sur Options de mise en page avancées.
4. Cliquez sur Affiche.
5. Sélectionnez la taille de l'affiche désirée en choisissant le nombre de pages à utiliser dans l'affiche.
6. Pour entourer la page de repères de coupe, sélectionnez Imprimer les repères de coupe.
7. Sélectionnez la quantité de chevauchement que chaque passe doit posséder.
8. Cliquez à deux reprises sur OK.
9. Cliquez sur OK dans la fenêtre Imprimer pour lancer l'impression.
Impression sur transparents
1. Chargez des transparents.
2. Lorsqu'un document est ouvert, cliquez sur Fichier ® Imprimer.
3. Cliquez sur Propriétés, Options, Imprimante ou Configuration (en fonction de l'application ou du système
d'exploitation).
La boîte de dialogue Préférences d'impression apparaît.
4. Cliquez sur l'onglet Papier.
5. Sélectionnez Transparent dans la liste déroulante Type de papier.
6. Cliquez à deux reprises sur OK.
7. Cliquez sur OK dans la fenêtre Imprimer pour lancer l'impression.
REMARQUE : Pour éviter toute trace, retirez tous les transparents dès leur sortie et laissez-les sécher avant de les
empiler. Jusqu'à 15 minutes sont nécessaires pour que les transparents soient secs.
Annulation d'un travail d'impression
Depuis le panneau de commandes de l'imprimante
Appuyez à deux reprises sur le bouton Annuler pour arrêter le travail d'impression en cours.
Depuis un ordinateur
1. Dans Windows Vista™ (menu Démarrer par défaut) :
a. Cliquez sur ® Panneau de configuration.
b. Cliquez sur Matériel et audio.
c. Cliquez sur Imprimantes.
®
Dans Windows
a. Cliquer sur Démarrer® Panneau de configuration.
b. Cliquez deux fois sur Imprimantes et autres périphériques.
c. Cliquez deux fois sur Imprimantes et télécopieurs.
Dans Windows XP (menu Démarrer classique) : cliquez sur Démarrer® Paramètres® Imprimantes et télécopieurs.
Dans Windows Vista (menu Démarrer classique) et toutes les autres versions de Windows : cliquez sur
Démarrer® Paramètres® Imprimantes.
2. Cliquez deux fois sur l'imprimante que vous souhaitez utiliser pour imprimer le travail.
XP (menu Démarrer par défaut) :
La liste des travaux d'impression s'affiche.
3. Cliquez avec le bouton droit sur le document dont vous souhaitez arrêter l'impression, puis cliquez sur Annuler.
A propos de l’imprimante
Présentation des éléments de l'imprimante
Présentation du panneau de commandes
Choix du câble adapté
Présentation des éléments de l'imprimante
Elément Description
1 Sortie avant Fente par laquelle le papier sort de l'imprimante.
2 Prolongateur Support recevant le papier sorti de l'imprimante.
3 Capot du chargeur
multifonction
4 Tiroir standard (Tiroir 1) Tiroir papier standard pouvant contenir jusqu'à 250 feuilles.
5 Bac 550 feuilles optionnel
(Tiroir 2)
6 Trappe d'accès mémoire Trappe permettant d'accéder à la mémoire de l'imprimante.
7 Bouton de déverrouillage du
capot
8 Panneau de commandes Panneau de l'imprimante permettant de réaliser des travaux d'impression.
Porte permettant d'accéder au chargeur multifonction.
Tiroir vendu séparément permettant d'augmenter la quantité de papier vierge que peut
contenir l'imprimante.
Bouton permettant d'ouvrir le capot avant de l'imprimante.
9 Chargeur multifonction Tiroir permettant de charger manuellement différents types de papiers, tels que des enveloppes.
10 Tiroir du chargeur
multifonction
Support recevant le papier placé dans le chargeur multifonction.
11 Tiroir de
prolongation
12 Guides de largeur Guides destinés aux supports d'impression placés dans le chargeur multifonction.
13 Taquet des guides de
largeur
Elément Description
14 Code de service express Série de chiffres permettant d'identifier votre imprimante lorsque vous utilisez
Pièce supplémentaire maintenant les supports d'impression autres que le papier (enveloppes...)
pour éviter qu'ils se courbent ou se froissent.
Faites glisser le taquet pour régler les guides de largeur.
support.dell.com
Saisissez le code de service express pour diriger votre appel lorsque vous
contactez le support technique.
REMARQUE : Le code de service express n'est pas disponible dans tous les pays.
ou que vous contactez le support technique.
15 Etiquette de commande
de fournitures
Elément Description
16 Port USB Prise sur laquelle se branche le câble USB (vendu séparément). L'autre extrémité du
17 Port réseau
(2330dn
uniquement)
18 Port parallèle Prise sur laquelle se branche le câble parallèle (vendu séparément). L'autre extrémité du
Informations relatives à la commande de cartouches de toner ou de papier : visitez
www.dell.com/supplies
câble USB se branche sur votre ordinateur. Relie l'imprimante à l'ordinateur localement.
Prise sur laquelle se branche le câble Ethernet (vendu séparément). L'autre extrémité du
câble Ethernet se branche sur un port réseau. Relie l'imprimante au réseau.
câble parallèle se branche sur votre ordinateur. Relie l'imprimante à l'ordinateur
localement.
.
La valeur
par défaut
est 19
Connecteur du
cordon
d'alimentation
Relie l'imprimante à une prise secteur à l'aide du cordon d'alimentation fourni adapté au
pays d'achat.
20 Commutateur
d'alimentation
21 Dispositif de
verrouillage
22 Réceptacle
arrière
Permet de mettre l'imprimante sous et hors tension.
Verrou de protection permettant de sécuriser votre imprimante au niveau physique.
Porte permettant aux travaux d'impression (transparents, bristols...) de sortir de
l'imprimante à plat.
Présentation du panneau de commandes
Le panneau de commandes contient les éléments suivants :
Voyant d'alimentation
Ecran LCD 2 lignes
Six boutons
Utilisez Icône Fonction
1 Ecran Afficher le nombre de copies à imprimer ainsi que les codes d'erreur.
2 Flèche vers la
gauche
3 bouton Retour
4 touche Menu
5 Bouton
Arrêt/Annulation
6 Flèche vers la
droite
Faire défiler les menus, sous-menus ou les paramètres à l'écran.
Passer à l'options précédente ou suivante. Chaque pression déplace la sélection d'un élément
dans la liste ou d'un paramètre dans une rubrique de menu.
Revenir à l'écran précédent.
Ouvrir le menu. Dans les menus, appuyez sur le bouton Menu pour retourner à l'écran du
menu principal.
REMARQUE :
les menus sont accessibles uniquement lorsque l'état de l'imprimante indique Prêt.
Annuler un travail d'impression en cours.
Quitter un menu ou sous-menu, et retourner à l'écran par défaut.
Faire défiler les menus, sous-menus ou les paramètres à l'écran.
Passer à l'options précédente ou suivante. Chaque pression déplace la sélection d'un élément
dans la liste ou d'un paramètre dans une rubrique de menu.
7 bouton
Sélectionner
Sélectionner un menu ou un sous-menu affiché à l'écran.
8 Voyant
Soumettre une valeur ou un paramètre pour l'imprimante.
Indiquer l'état de l'imprimante :
Vert : l'imprimante préchauffe, traite des données ou est en cours d'impression.
Jaune : une intervention de l'utilisateur est nécessaire.
Choix du câble adapté
Votre câble d'interconnexion pour imprimante doit satisfaire aux exigences suivantes :
Connexion Norme
USB USB 2.0
Parallèle IEEE-1284
Ethernet 10/100/1000 CAT-5E
Maintenance de l'imprimante
Commande de fournitures
Stockage des fournitures
Remplacement des fournitures
Nettoyage de l'imprimante
ATTENTION : Avant d'effectuer l'une des procédures répertoriées dans cette section, lisez et suivez les
informations relatives à la sécurité dans votre Guide de l'utilisateur.
Les cartouches de toner Dell™ sont disponibles uniquement auprès de Dell. Vous pouvez commander du toner en ligne à
l'adresse www.dell.com/supplies
ATTENTION : il est recommandé d'utiliser des cartouches de toner Dell pour votre imprimante. Dell ne
fournit aucune garantie pour les problèmes causés par l'utilisation d'accessoires, de pièces ou de
composants non fournis par Dell.
Commande de fournitures
.
Imprimante en réseau
1. Saisissez l'adresse IP de votre navigateur Web pour lancer l'outil Web de configuration de l'imprimante Dell.
2. Cliquez sur www.dell.com/supplies
Imprimante connectée localement à un ordinateur
1. Sous Windows Vista™ (menu Démarrer par défaut) :
a. Cliquez sur ® Programmes.
b. Cliquez sur Imprimantes Dell.
c. Cliquez sur Imprimante laser Dell 2330d/2330dn.
®
Sous Windows
Cliquez sur Démarrer® Programmes ou Tous les programmes® Imprimantes Dell® Imprimante laser Dell
2330d/2330dn.
2. Cliquez sur Application de commande de fournitures pour imprimante Dell.
XP et 2000,
La fenêtre Commander de cartouches de toner s'affiche.
3. Sélectionnez votre modèle d'imprimante dans la liste.
4. Saisissez votre numéro d'identification du service d'imprimantes Dell.
REMARQUE : Votre numéro d'identification est situé à l'intérieur du capot avant de votre imprimante.
5. Cliquez sur Visitez le site Web Dell de commande de cartouches.
Stockage des fournitures
Stockage des supports d'impression
Pour stocker correctement les supports d'impression, respectez les recommandations suivantes. Elles vous permettront
d'éviter tout problème d'alimentation papier et de qualité d'impression.
Pour obtenir des résultats optimaux, stockez les supports d'impression dans un environnement où la température est
d'environ 21 °C (70 °F) et l'humidité ambiante de 40 %.
Déposez les cartons de supports d'impression de préférence sur une palette ou une étagère, plutôt qu'à même le sol.
Si vous stockez des ramettes individuelles de supports d'impression hors du carton d'origine, assurez-vous qu'elles
reposent sur une surface plane afin d'éviter tout recourbement des bords.
Ne posez rien sur les ramettes de supports d'impression.
Stockage de la cartouche de toner
Rangez la cartouche de toner dans son emballage d'origine et ne la sortez que lorsque vous êtes prêt à l'installer.
Ne stockez pas la cartouche de toner dans les conditions suivantes :
températures dépassant 40°C (104°F),
environnement avec changements extrêmes du taux d'humidité,
exposition directe au soleil,
endroits poussiéreux,
dans une voiture pendant une longue période,
environnement avec émissions nocives,
environnement salin.
Remplacement des fournitures
Remplacement du tambour d'imagerie
Vous pouvez déterminer approximativement le niveau du tambour d'imagerie en imprimant la feuille de configuration des
paramètres de l'imprimante. Cela vous permet de planifier vos commandes de fournitures de remplacement.
Afin de garantir une impression de qualité et éviter d'endommager l'imprimante, celle-ci s'arrête lorsque le tambour
d'imagerie a atteint un maximum de 30 000 pages. L'imprimante vous informe automatiquement avant que cette limite soit
atteinte.
L'imprimante peut continuer à imprimer correctement après que le tambour d'imagerie a atteint la limite de durée de vie
indiquée. Cependant, la qualité des impressions décroît ensuite sensiblement jusqu'à ce que l'imprimante cesse d'imprimer,
c'est-à-dire lorsque le nombre limite de 30 000 pages est atteint.
MISE EN GARDE : Lors du remplacement du tambour d'imagerie, évitez de l'exposer à la lumière directe pendant une
période prolongée. Cela pourrait provoquer des problèmes de qualité d'impression.
1. Mettez l'imprimante hors tension.
2. Ouvrez le capot avant en appuyant sur le bouton d'ouverture de la porte situé du côté droit de l'imprimante et en
abaissant le capot.
3. Tirez l'ensemble de la cartouche de toner vers le haut et vers l'extérieur à l'aide de la poignée après avoir appuyé sur
le bouton situé à la base du tambour d'imagerie.
4. Placez l'ensemble de la cartouche de toner sur une surface plane et propre.
5. Soulevez la base du tambour d'imagerie, tirez-le délicatement vers le haut, puis faites-le glisser hors de l'imprimante.
6. Déballez le nouveau kit de tambour d'imagerie.
MISE EN GARDE : Ne laissez pas le nouveau kit de tambour d'imagerie exposé trop longtemps en pleine lumière.
Toner bas
Cela pourrait provoquer des problèmes de qualité d'impression.
7. Installez l'ensemble de la cartouche de toner dans le nouveau kit de tambour d'imagerie en alignant les rouleaux blancs
de la cartouche de toner sur les flèches blanches situées sur les rails du kit de tambour d'imagerie et en poussant la
cartouche de toner le plus loin possible. La cartouche s'enclenche lorsqu'elle est correctement installée.
8. Installez le kit de tambour d'imagerie avec l'ensemble de la cartouche de toner dans l'imprimante en alignant les
flèches bleues de guidage du kit de tambour d'imagerie sur les flèches bleues présentes sur l'imprimante et en poussant
le tambour d'imagerie à fond dans l'imprimante. Le kit de tambour d'imagerie s'enclenche en position lorsqu'il est
correctement installé.
9. Une fois le tambour d'imagerie remplacé, vous devez réinitialiser son compteur. Pour réinitialiser le compteur,
reportez-vous à la fiche d'instructions fournie avec le nouveau kit de tambour d'imagerie.
MISE EN GARDE : réinitialiser le compteur du tambour d'imagerie sans remplacer ce dernier peut endommager
votre imprimante et annuler votre garantie.
10. Refermez le capot avant.
Remplacement de la cartouche de toner
Vous pouvez déterminer approximativement la quantité de toner restant dans la cartouche en imprimant la feuille de
configuration des paramètres de l'imprimante. Cela vous permet de planifier vos commandes de fournitures de remplacement.
Lorsque le message Toner bas s'affiche ou lorsque l'impression devient plus pâle, retirez la cartouche de toner. Secouez-la
énergiquement plusieurs fois de gauche à droite et d'avant en arrière pour répartir le toner, puis réinsérez-la et poursuivez
l'impression. Répétez cette procédure plusieurs fois jusqu'à ce que l'impression ne soit plus lisible. Remplacez alors la
cartouche de toner.
REMARQUE : L'impression reste possible après l'affichage du message
, mais la qualité d'impression
diminue avec le niveau de toner.
MISE EN GARDE : lors du remplacement d'une cartouche de toner, ne laissez pas la nouvelle cartouche exposée trop
longtemps à la lumière directe. Cela pourrait provoquer des problèmes de qualité d'impression.
1. Mettez l'imprimante hors tension.
2. Ouvrez le capot avant en appuyant sur le bouton situé du côté droit de l'imprimante et en abaissant le capot.
3. Appuyez sur le bouton situé sur la base du tambour d'imagerie, puis retirez l'ensemble de la cartouche de toner en la
soulevant à l'aide de la poignée.
4. Déballez le nouvel ensemble de cartouche de toner.
MISE EN GARDE : Lors du remplacement d'une cartouche de toner, ne laissez pas la nouvelle cartouche exposée
trop longtemps à la lumière directe. Cela pourrait provoquer des problèmes de qualité d'impression.
5. Tournez la cartouche dans tous les sens afin de répartir le toner.
6. Installez le nouvel ensemble de cartouche de toner en alignant les rouleaux blancs de la cartouche de toner sur les
flèches situées sur les rails du kit de tambour d'imagerie et en poussant la cartouche de toner aussi loin que possible.
La cartouche s'enclenche lorsqu'elle est correctement installée.
7. Refermez le capot avant.
Nettoyage de l'imprimante
Nettoyage de la lentille de la tête d'impression
ATTENTION : Si vous utilisez les commandes, effectuez des réglages ou réalisez des procédures ne figurant
pas dans la documentation de l'utilisateur ou dans les instructions fournies par Dell, vous risquez de vous
exposer à des rayonnements dangereux.
1. Eteignez l'imprimante, débranchez le cordon d'alimentation de la prise secteur, et débranchez tous les câbles reliés à
l'imprimante avant de commencer.
2. Ouvrez le capot avant en appuyant sur le bouton situé du côté droit de l'imprimante et en abaissant le capot.
3. La cartouche de toner encore attachée, soulevez la base du kit du cylindre de traitement pour le retirer délicatement de
l'imprimante.
REMARQUE : N'appuyez pas sur le bouton à la base du cylindre de traitement de l'image.
Placez le cylindre de traitement de l'image et l'ensemble de la cartouche de toner sur une surface plane et propre.
MISE EN GARDE : Ne laissez pas le cylindre de traitement de l'image et l'ensemble de la cartouche de toner
exposés trop longtemps à la lumière directe. Cela pourrait provoquer des problèmes de qualité d'impression.
4. Repérez la lentille en verre de la tête d'impression située dans le retrait en haut de l'imprimante.
5. Essuyez délicatement la lentille de la tête d'impression à l'aide d'un tissu propre, sec et non pelucheux.
MISE EN GARDE : Vous risquez d'endommager la lentille de la tête d'impression si vous n'utilisez pas un chiffon
propre, sec et non pelucheux.
6. Installez le kit du cylindre de traitement de l'image associé à l'ensemble de la cartouche de toner en alignant les flèches
bleues du cylindre de traitement de l'image avec celles situées dans l'imprimante avant de pousser le cylindre dans
l'imprimante aussi loin que possible. Le kit du cylindre de traitement de l'image s'enclenche lorsqu'il est correctement
installé.
7. Refermez le capot avant.
8. Remettez l'imprimante sous tension.
Nettoyage de l'extérieur de l'imprimante
1. Vérifiez que l'imprimante est hors tension et débranchée de la prise murale.
ATTENTION : Pour éviter tout risque d'électrocution, débranchez le cordon d'alimentation de la prise
et déconnectez tous les câbles de l'imprimante avant de continuer.
2. Retirez tout papier placé sur le support papier et le bac de sortie du papier.
3. Humidifiez un chiffon propre et sans peluches.
MISE EN GARDE : N'utilisez pas de nettoyants ni de détergents de ménage, car ils peuvent détériorer le fini de
l'imprimante.
4. N'essuyez que l'extérieur de l'imprimante, en veillant à éliminer les résidus d'encre accumulés sur le bac de sortie du
papier.
MISE EN GARDE : L'utilisation d'un chiffon pour nettoyer l'intérieur peut endommager votre imprimante. Les
dégâts dus au non respect des instructions de nettoyage de l'imprimante ne sont pas couverts par la garantie.
5. Vérifiez que le support papier et le bac de sortie du papier sont secs avant de lancer une nouvelle impression.
Menus du panneau de commandes
Liste de menus
Menu Papier
Rapports
Réseau/Ports
Paramètres
Liste de menus
Menu principal
Menu Papier
Rapports
Réseau/Ports
Paramètres
1. Dans la liste de menus, utilisez les boutons fléchés de défilement jusqu'au menu principal.
2. Appuyez sur le bouton Sélectionner
3. Appuyez sur la flèche droite jusqu'à voir apparaître l'en-tête souhaitée, puis sur le bouton Sélectionner .
4. Utilisez les boutons fléchés de défilement
5. Lorsque le paramètre souhaité s'affiche, appuyez sur le bouton Sélectionner
.
pour parcourir les éléments de menu disponibles.
pour l'enregistrer.
Menu Papier
Menu
principal
Menu
Papier
Menu
principal du
mode
Alimentation
par défaut
Menu principal du mode
Tiroir <x>*
Chargeur MF
Manuel papier
Configurer
MF
Chargeur d'enveloppes manuel
Cassette*
Manuel
REMARQUE : Le paramètre Cassette permet de configurer le chargeur
multifonction en tant qu'emplacement d'alimentation automatique.
Changer
format
Désactivé
A5/Statement
A4/Lettre US
Liste complète*
Types
personnalisés
Format/Type Tiroir <x>
Texture du
papier
Type perso <x> (où x représente 1 à 6)
Recyclé
Chargeur MF
Manuel papier
Manuel enveloppe
Recto verso
Ordinaire*
Bristol
Transparent
Etiquettes
Pap. qualité
Papier à en-tête
Préimprimé
Papier couleur
Enveloppe
Grammage
du papier
Enveloppe grenée
Papier léger
Papier lourd
Chiffon/grené
Recyclé
Type perso <x> (où x représente 1 à 6)
Ordinaire*
Bristol
Transparent
Etiquettes
Pap. qualité
Papier à en-tête
Préimprimé
Papier couleur
Enveloppe
Enveloppe grenée
Papier léger
Papier lourd
Chiffon/grené
Recyclé
Type perso <x> (où x représente 1 à 6)
Chargement
du papier
Configuration
générale
* Paramètre usine
1. Dans la liste de menus, utilisez les boutons fléchés de défilement jusqu'au menu Papier.
Pap. qualité
Papier à en-tête
Préimprimé
Papier couleur
Papier léger
Papier lourd
Chiffon/grené
Recyclé
Type perso <x> (où x représente 1 à 6)
Unités de mesure
Largeur portrait
Hauteur portrait
Sens d'alimentation
2. Appuyez sur le bouton Sélectionner
3. Appuyez sur la flèche droite jusqu'à voir apparaître l'en-tête souhaitée, puis sur le bouton Sélectionner .
4. Utilisez les boutons fléchés de défilement
5. Lorsque le paramètre souhaité s'affiche, appuyez sur le bouton Sélectionner
.
pour parcourir les éléments de menu disponibles.
pour l'enregistrer.
Menu principal du mode Papier
Dans ce
menu :
Alimentation
par défaut
Configurer
MF
Vous pouvez :
Choisir l'alimentation papier par défaut pour tous les travaux d'impression
Tiroir <x>*
Chargeur MF
Manuel papier
Chargeur d'enveloppes manuel
REMARQUE : Les options d'alimentation par défaut varient selon le type de
périphérique et les accessoires et/ou fournitures qui sont installés. Les
paramètres Format et Type sont configurés pour chaque option Alimentation
par défaut figurant sous Configuration des tiroirs.
Déterminer quand l'imprimante sélectionne le papier dans le chargeur
multifonction et le mode de fonctionnement de ce chargeur.
Cassette*—Traite le chargeur multifonction comme tout autre tiroir. Si un
travail d'impression nécessite un format ou un type chargé uniquement
dans le chargeur multifonction, l'imprimante utilise le support d'impression
du chargeur multifonction pour le travail.
Manuel—Traite le chargeur multifonction comme une source d'alimentation
manuelle. Charg. manuel apparaît lorsqu'une feuille individuelle de support
d'impression doit être insérée dans le chargeur multifonction.
REMARQUE : Le paramètre Cassette permet de configurer le chargeur
multifonction en tant qu'emplacement d'alimentation automatique.
Changer
format
Types
personnalisés
* Paramètre usine
Utiliser le format spécifié à la place du format demandé si celui-ci n'est pas
disponible.
Désactivé
A5/Statement
A4/Lettre US
Liste complète*
Spécifier le type de support d'impression associé à chaque Type perso dans le
menu Type de papier.
Type perso <x> (où x représente 1 à 6)
Recyclé
Format/Type
Dans ce menu : Vous pouvez :
Format tiroir <x> Identifier le format par défaut de chaque source.
A4* (non-US)
A5
A6
JIS B5
Letter* (US)
Légal US
Exécutive US
Folio
Statement
Universel
REMARQUE : Pour plus d'informations, reportez-vous à la rubrique
Configuration générale
Type tiroir <x> Identifier le type de support d'impression chargé dans chaque source.
Ordinaire*
Bristol
Transparent
Etiquettes
Pap. qualité
Papier à en-tête
Préimprimé
Papier couleur
Papier léger
Papier lourd
Chiffon/grené
Recyclé
Type perso <x> (où x représente 1 à 6)
Frmt chargeur MF Identifier le format du support d'impression chargé dans le chargeur
multifonction.
A4* (non-US)
A5
A6
.
JIS B5
Letter* (US)
Légal US
Exécutive US
Folio
Statement
Universel
REMARQUE : Pour plus d'informations, reportez-vous à la rubrique
Configuration générale
Enveloppe 7 3/4
Enveloppe 9
Enveloppe 10
Enveloppe B5
Enveloppe C5
Enveloppe DL
Autre enveloppe
Type chargeur MF Identifier le type du support d'impression chargé dans le chargeur
multifonction.
Ordinaire
Bristol
Transparent
Recyclé
Etiquettes
Pap. qualité
Papier à en-tête
Préimprimé
Papier couleur
Enveloppe
Enveloppe grenée
Papier léger
Papier lourd
Chiffon/grené
Type perso <x> (où x représente 1 à 6)
.
Format de papier
manuel
Type de papier
manuel
REMARQUE : Type perso 6 est le type de papier par défaut.
Identifier le format du support d'impression chargé manuellement dans
le chargeur multifonction.
A4* (non-US)
A5
A6
JIS B5
Letter* (US)
Légal US
Exécutive US
Folio
Statement
Universel
REMARQUE : Pour plus d'informations, reportez-vous à la rubrique
Configuration générale
Identifier le type du support d'impression chargé manuellement dans le
chargeur multifonction.
Ordinaire*
Bristol
Transparent
Recyclé
Etiquettes
Pap. qualité
.
Papier à en-tête
Préimprimé
Papier couleur
Papier léger
Papier lourd
Chiffon/grené
Type perso <x> (où x représente 1 à 6)
Format recto verso Identifier le format du support d'impression chargé pour l'impression
recto verso intégrée.
A4*
Folio
Type de recto verso Identifier le type du support d'impression chargé pour l'impression recto
verso intégrée.
Ordinaire*
Recyclé
Pap. qualité
Papier à en-tête
Préimprimé
Papier couleur
Papier léger
Papier lourd
Chiffon/grené
Type perso <x> (où x représente 1 à 6)
Format d'enveloppe
manuel
Type d'enveloppe
manuel
* Paramètre usine
Identifier le format d'enveloppe chargé manuellement.
Enveloppe 7 3/4
Enveloppe 9
Enveloppe 10* (US)
Enveloppe B5
Enveloppe C5
Enveloppe DL* (non-US)
Autre enveloppe
Identifier le type d'enveloppe chargé manuellement.
Enveloppe*
Enveloppe grenée
Type perso <x> (où x représente 1 à 6)
Texture du papier
Dans ce menu : Vous pouvez :
Ordinaire
Bristol
Transparent
Etiquettes
Spécifier la texture relative du support d'impression chargé
dans un tiroir donné.
Normal*
Grenée
Lisse
Pap. qualité
Papier à en-tête
Préimprimé
Papier couleur
Enveloppe
Enveloppe grenée
Papier léger
Papier lourd
Chiffon/grené
Recyclé
Type perso <x> (où x
représente 1 à 6)
* Paramètre usine
Grammage du papier
Dans ce menu : Vous pouvez :
Ordinaire
Bristol
Transparent
Etiquettes
Pap. qualité
Papier à en-tête
Préimprimé
Papier couleur
Enveloppe
Enveloppe grenée
Papier léger
Papier lourd
Chiffon/grené
Recyclé
Type perso <x>
(où x représente 1
à 6)
Identifier le grammage relatif du support d'impression chargé dans un
tiroir spécifique et assurer l'adhésion correcte du toner à la page
imprimée.
Voyant
Lourd
Normal*
* Paramètre usine
Chargement du papier
Dans ce menu : Vous pouvez :
Pap. qualité
Papier à en-tête
Préimprimé
Papier couleur
Papier léger
Papier lourd
Déterminer si une impression recto verso est utilisée pour tous les
travaux spécifiant un type de support d'impression.
Recto verso
Désactivé*
Chiffon/grené
Recyclé
Mode Menu principal du mode
Type perso <x> (où x
représente 1 à 6)
* Paramètre usine
Configuration générale
Dans ce
menu :
Vous pouvez :
Unités de
mesure
Largeur
portrait
Hauteur
portrait
Spécifier la hauteur, la largeur et la direction d'alimentation du Format papier
Universel.
Pouces* (US)
Millimètres* (non-US)
Définir la largeur portrait du support universel.
3–48 pouces
76–1219 mm
REMARQUE : Si la valeur dépasse la largeur maximum, l'imprimante utilise
la valeur maximum autorisée.
REMARQUE : La valeur 12 pouces correspond au réglage par défaut pour
les Etats-Unis. La valeur en pouces peut être modifiée par incrément de
0,01 pouce.
REMARQUE : La valeur 305 mm correspond au réglage international par
défaut. La valeur en millimètres peut être modifiée par incrément de 1 mm.
Définir la hauteur portrait du support universel.
3–48 pouces
76–1219 mm
REMARQUE : Si la valeur dépasse la hauteur maximum, l'imprimante
utilise la valeur maximum autorisée.
Sens
d'alimentation
* Paramètre usine
Spécifier le sens d'alimentation du Format papier Universel.
REMARQUE : Le sens d'alimentation apparaît uniquement si le bord le plus
long du support est plus court que la largeur physique maximale de
l'imprimante.
Rapports
REMARQUE : La valeur 19 pouces correspond au réglage par défaut pour
les Etats-Unis. La valeur en pouces peut être modifiée par incrément de
0,01 pouce.
REMARQUE : La valeur 483 mm correspond au réglage international par
défaut. La valeur en millimètres peut être modifiée par incrément de 1 mm.
Bord court*
Bord long
Loading...
