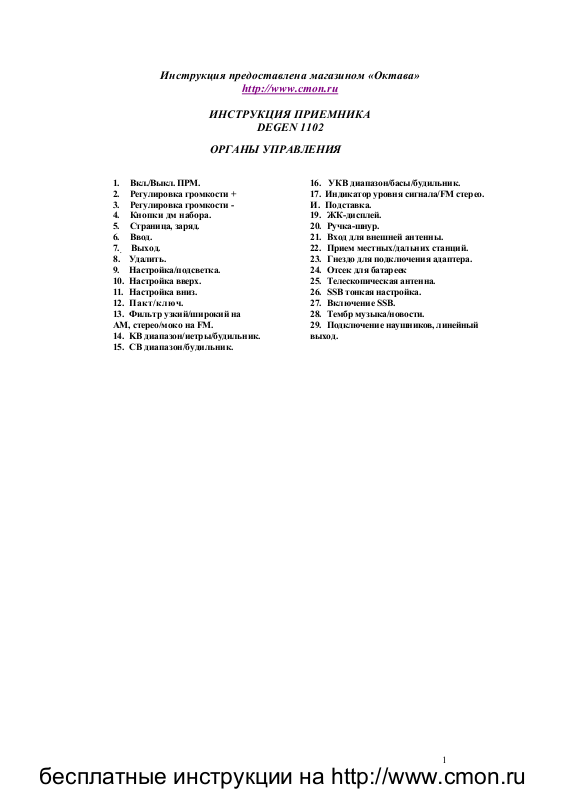

ИНСТРУКЦИЯ ПРИЕМНИКА

DEGEN 1102

ОРГАНЫ УПРАВЛЕНИЯ

1. Вкл./Выкл. ПРМ.

2. Регулировка громкости +

3. Регулировка громкости -

4. Кнопки дм набора.

5. Страница, заряд.

6. Ввод.

7.

Выход.

.

8. Удалить.

9. Настройка/подсветка.

10. Настройка вверх.

11. Настройка вниз.

12. Пакт/ключ.

13. Фильтр узкий/широкий на
AM, стерео/моко на FM.

14. KB диапазон/иетры/будильник.

15. СВ диапазон/будильник.

16. УКВ диапазон/басы/будильник.

17. Индикатор уровня сигнала/FM стерео.
И. Подставка.

19. ЖК-дисплей.

20. Ручка-шнур.

21. Вход для внешней антенны.

22. Прием местных/дальних станций.

23. Гнездо для подключения адаптера.

24. Отсек для батареек

25. Телескопическая антенна.

26. SSB тонкая настройка.

27. Включение SSB.

28. Тембр музыка/новости.

29. Подключение наушников, линейный
выход.

1

ПИТАНИЕ ПРИЕМНИКА

бесплатные инструкции на http://www.cmon.ru

УСТАНОВКА АККУМУЛЯТОРОВ (БАТАРЕИ)

1.Отодвиньте крышку отсека.

2. Вставьте три аккумулятора согласно полярности.

3.Закройте крышку.

отсоедините внешний источник питания перед установкой аккумуляторов.

ЗАМЕНА БАТАРЕИ

1. Если звук становится слабым и искаженным, и мерцает индикатор заряда, подзарядите

аккумулятор, иначе приемник автоматически отключится.

2.Все настройки приемника сохраняются при замене аккумулятора.

Не пробуйте перезарядить обычные батареи.
Не смешивайте старые и новые батареи.
Удалите батареи, если ПРМ не будет использоваться длительный период времени.

ПИТАНИЕ ПРМ ОТ СЕТИ 220В

1. Включите адаптер в сеть 220В.

2.Подсоедините адаптер к ПРМ, на дисплее отобразится подключение.

3.Включите ПРМ.

При использовании адаптера энергия аккумуляторов не расходуется.

ЗАРЯДКА АККУМУЛЯТОРОВ.

1. Установите три аккумулятора согласно указанной полярности.

2. Включите адаптер в сеть 220В.

3. При выключенном радио, нажмите кнопку CHARGE, индикатор заряда начнет мерцать

в течение 4 секунд, в течении 4 секунд введите время заряда аккумуляторов кнопками

1.. 9.

4. Оставшееся время заряда будет отображаться на экране.

Процесс зарядки автоматически сбрасывается при включении ПРМ. Не оставляйте полностью
заряженные аккумуляторы в течение долгого времени.

УСТАНОВКА ЧАСОВ.

1. Если ПРМ включен, нажмите кнопку POWER, чтобы выключить его.

2. Нажмите кнопку ENTER дважды.

3. Введите часы и минуты кн. 0-9

ВЫБОР 12/24 ИЛИ ШАГА 9/10 КГц

1. Отсоедините адаптер, удалите батареи

2. Приблизительно через 30 секунд, соедините адаптер или вставьте батареи.

3. Быстро нажмите кнопку ENTER один раз для изменения шага 9/10 КГц. или

дважды для выбора 12-24.

4. Нажмите кнопку 1 или 2, чтобы выбрать 9/10 КГц или 12-24

2

СТРАНИЦЫ

бесплатные инструкции на http://www.cmon.ru

В приемнике предусмотрено 10 страниц, чтобы хранить станции. Каждая страница
может хранить 19 станций. На странице 1-6 можно запомнить любую станцию
(FM/SW/MW). Страницы 7-9 предназначены только для определенного диапазона

Выбор страницы:

1. При вкл. ПРМ нажмите кнопку PAGE, индикатор страницы Р начнет мерцать в

течение 3 секунд.

2. Введите желаемую страницу кн. 0-9.

НАСТРОЙКА ПРИЕМНИКА.

РУЧНАЯ/АВТОМАТИЧЕСКАЯ НАСТРОЙКА

1. Нажмите кнопку POWER, чтобы включить ПРМ.

2. Выберите диапазон.

3. Нажмите кнопку SCAN, на дисплее появится STEP.

4. Кнопками + - настройтесь на нужную станцию, если удержать их белее 1 сек.

Приемник перейдет в автоматическую настройку.

5. В зависимости от выбранной страницы будет разный шаг настройки.

Страница Диапазон Шаг

0-6 FM

SW
MW

7 FM 10 КГц
8 MW 1 КГц
9 SW 1 КГц

Для слабых станций лучше использовать ручную настройку. Автоматическая
настройка поддерживается только на 1-6 странице

50 КГц
5 КГц
9/10 КГц

3

ПРЯМОЙ ВВОД ЧАСТОТЫ.

бесплатные инструкции на http://www.cmon.ru

1. Нажмите кнопку POWER, чтобы включить ПРМ.

2. Выберите диапазон.

3. Нажмите кнопку ENTER.

4. Кн. 0-9 введите частоту.

ЗАПОМИНАНИЕ СТАНЦИЙ

В приемнике имеется возможность запомнить по 19 станций на каждую страницу 0-

9, т.е. вы можете запомнить 190 станций.

1. Включите ПРМ.

2. Настройте ПРМ на нужную станцию.

3. Нажмите кнопку M/LOCK, М начнет мерцать в течение 5 секунд.

4. Введите номер, под которым вы хотите запомнить станцию 1-19.

Для того, что бы ввести 10 нажмите 0 два раза, 12 - нажмите 0 а затем 2.

НА НУЛЕВОЙ СТРАНИЦЕ МОЖНО ВКЛЮЧИТЬ ФУНКЦИЮ ATS.

1. Включите ПРМ.

2. Выберите страницу 0.

3.Выберите диапазон.

4.Нажмите кнопку SCAN, пока не появится STEP на дисплее.

5.Удерживая более 1 сек + или - включите автопоиск.

Приемник автоматически настроит 19 станций. Ненужные станции можно удалить и
повторить настройку. Настроенные станции можно скопировать на другие страницы.
Для этого нужно нажать кн. Р и выбрать страницу на которую будет скопирована
станция. Для удаленна станции нажмите два раза кн. DEL Для удаленна всех станций
страницы нажмите DEL в течении 1 сек., (страница начнет мигать), затем еще раз
нажмите DEL.

НАСТРОЙКА SSB

1. ВкточитеПРМ.

2.Выберите 9 страницу.

3.Выберите узкую полосу пропускания (положение N)

4.Нажмите кнопку - SSB, SSB появляется на экране.

5.Настройте приемник на станцию.

6.Тонкой настройкой SSB добейтесь нормального звучания.

4

УСТАНОВКА БУДИЛЬНИКА.

бесплатные инструкции на http://www.cmon.ru

1. При выключенном ПРМ нажмите кнопку ENTER трижды.

2. Введите время срабатывания будильника.

3. В назначенное время будильник издаст звуковой сигнал в течение 1 минуты.

Звуковой сигнал можно отключить нажатием любой кнопки. Для просмотра времени
будильника нажмите кн. EXIT в течении 0.5 сек. Отменить время срабатывания
будильника можно нажав 3 раза кн. ENTER,затем кнЕХIT.

УСТАНОВКА ВРЕМЕНИ ВКЛЮЧЕНИЯ ПРИЕМНИКА

1. При выключенном ПРМ нажать кн. ENTER.

2. В течение 2 секунд выбрать диапазон, на котором вкл. ПРМ.

3. Ввести время включения ПРМ.

4. Набрать частоту, на которой включится ПРМ.

5. Кн. + VOL - установить громкость включения ПРМ.

6. Кн. 0-9 время, через которое ПРМ выключится, от 1 до 99.

Подсветка приемника.

При недостаточной освещенности она вкл. автоматически и если вы в течение 8 сек. не
нажали не одной кнопки, она погаснет. Подсветку можно отключить, нажав в течение 0.5
сек. кн. подсветки.

DX/LOCAL

В ПРМ имеется возможность регулировки чувствительности. DX - прием слабых станций,
LOCAL -прием мощных станций.

Диапазон Частот

FM 70.00-108.00 МГц

СВ 522-1620 КГц

КОРОТКОВОЛНОВЫЕ 3.000-29.995 МГЦ

90 м 3.160-3.455 МГц 75 м

3.86<М.О55 МГц 60 м

4.710-5.105 МГц 49 м

5.910-6.255 МГц 41м

7.010-7.405 МГц 31м

9.170-9.995 МГц

Чувствительность Полоса пропускания

FM>10MKB

СВ>1мВ/м
КВ>20мкВ

Технические характеристики.

25 м 1 1 .510-12.155 МГц
22 м 13.510-13.905 МГц
19 м 15.01 0 - 15.705 МГц
16 м 17.260- 18.105 МГц
13 м 21.410-21.955 МГц
11м 25.610-26.100 МГц

Узкая >80 дБ
Широкая > 20 дБ

Питание:, Размер

ЗАА

DC6B.300MA.
Время заряда 1-9 часе*.

143 X 88 X 28.5мм Масса:
280 г

ВНИМАНИЕ: оберегайте приемник от воздействия прямых солнечных лучей,
влаги, песка и механических повреждений.

5
