DE DIETRICH DRS323JE1 User Manual [es, en]
REFRIGERADOR
FRIGORÍFICO
FRIDGE
DRS323JE
2222 213-82
LES NOUVEAUX OBJECT DE VALEUR
3
ADVERTENCIAS Y CONSEJOS IMPORTANTES
Es muy importante conservar este libro de instrucciones junto al aparato por si fuera necesario
consultarlo. Si el aparato se vendiese o transfiriese a otra persona, acuérdese de entregarlo junto con
él para que el nuevo propietario conozca el funcionamiento de la máquina y sus advertencias.
En caso de que este aparato, dotado de cierre magnético, sustituya uno con cierre automático,
aconsejamos que la cerradura de este último quede inservible, antes de deshacerse de él. Así se
evitará que los niños, jugando, puedan quedarse encerrados dentro, con grave peligro de sus vidas.
Estas advertencias han sido redactadas para su seguridad y para la seguridad de los demás. Le
rogamos, por lo tanto, leerlas atentamente antes de instalar y utilizar el aparato.
Seguridad
• Desenchufar el aparato antes de efectuar
cualquier operación de limpieza y mantenimiento
(como la sustitución de la bombilla de
iluminación en los aparatos que la poseen).
• Este aparato ha sido proyectado para ser usado
por adultos. Por lo tanto, tener cuidado que los
niños no se acerquen para jugar con él.
• Es peligroso modificar o intentar modificar las
características de este aparato.
• Quitar siempre el enchufe de la toma de corriente
antes de efectuar cualquier operación de limpieza
o manutención (como la substitución de la
bombilla en aquellos aparatos que la tienen).
• No consumir nunca los cubitos de hielo recién
sacados del congelador ya que podrían provocar
quemaduras.
• Estos aparatos son pesados.Tener cuidado en
los desplazamientos.
• Este aparato contiene hidrocarburos en el circuito
refrigerante; por lo tanto el mantenimiento y la
recarga deben ser efetuados exclusivamente por
personal autorizado de la empresa.
• Este aparato no contiene en el circuito refrigerante y en el aislamiento, gases refrigerantes
nocivos para el ozono. El aparato no debe ser
eliminado junto con los deshechos urbanos y
chatarras. Se debe evitar el daño del circiuto
refrigerante, sobre todo en la parte posterior
cerca del intercambiador.
Las informaciones sobre los centros de
recepción son suministradas por las
autoridades municipales.
• Prestar la máxima atención durante las
operaciones de desplazamiento para no
dañar las partes del circuito refrigerante a fin
de evitar las posibles salidas de líquido.
• El aparato no debe ser colocado cerca de
termosifones o cocinas a gas.
• Evitar la exposición prolongada del aparato a
los rayos solares.
• La parte posterior del aparato debe recibir
una circulación de aire suficiente y se debe
evitar cualquier daño al circuito refrigerante.
• Solamente para los congeladores (excluidos
los empotrados): su mejor ubicación es el
sótano.
Asistencia
• Cualquier modificación que eventualmente fuese
necesaria a la instalación eléctrica doméstica
para poder instalar el aparato tiene que ser
realizada sólo por personal competente.
• Para eventuales intervenciones dirigirse a un
Centro de Asistencia Técnica autorizado y exigir
las piezas de repuesto originales.
• En caso de necesitar reparaciones no intentar
hacerlas personalmente. Las reparaciones
efectuadas por personas no competentes
pueden provocar daños. Ponerse en contacto
con el Centro de Asistencia más cercano y
emplear sólo repuestos originales.
Uso
• Los frigoríficos y/o congeladores domésticos
están destinados sólo a la conservación y/o
congelación de alimentos.
• Las mejores prestaciones se obtienen con
temperaturas ambiente comprendidas entre
+18°C y +43°C (Clase T); +18°C y +38°C (Clase
ST); +16°C y +32°C (Clase N); +10°C y +32°C
(Clase SN); la clase de pertenencia está indicada
en la placa matrícula situada en la cámara al
lado del cajón verduras.
Atención: en caso de temperaturas ambiente
diferentes de las indicadas para la clase climática
a la cual pertenece este producto, es preciso
observar las indicaciones siguientes: cuando la
temperatura ambiente desciende por debajo del
valor mínimo puede suceder que la temperatura
de conservación en el vano congelador no esté
garantizada; por lo tanto, se aconseja que se
consuman a lo más pronto los alimentos
presentes en su interior.
4
INDICE
Advertencias y consejos importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Uso - Limpieza de las partes internas - Puesta en marcha - Regulación de la temperaura . . . . . . . . . . . .
Refrigeracìon de alimentos y bebidas - - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Uso - Protección de los alimentos - Rejillas movibles - Ubicaciòn estantes de la contrapuerta . . . . . . .6
Uso - Botellero - Consejos- Consejos para refrigeracion - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Manutención - Temporadas largas de inactividad - Limpieza periódica - Làmpara de iluminaciòn . . . .
Desescarche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Como actuar si el aparato no funciona - Datos técnicos - Instalación - Colocación . . . . . . . . . . . . .
Conexión elétrica - Reversibilidad de las puertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Instalación - Instrucciones para la instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Atención: mantener las aperturas para la
ventilación libres de cualquier obstáculo.
• Una vez instalado el aparato verificar que no
esté apoyado sobre el cable de alimentación.
Importante: en caso de que el cable de
alimentación se dañe, deberá ser sustituido con
un cable especial. Ambos cables pueden ser
solicitados al fabricante o al Servicio de
asistencia.
• Si el aparato es transportado en forma horizontal
es posible que el aceite contenido en el
compresor pase al circuito refrigerante. Esperar
por lo menos dos horas antes de poner en
marcha el aparato para dar tiempo a que el
aceite regrese al compresor.
Protección del ambiente
Este aparato no contiene en el circuito refrigerante y en el aislamiento, gases refrigerantes
nocivos para el ozono. El aparato no debe ser
eliminado junto con los deshechos urbanos y
chatarras. Se debe evitar el dano del circinto
refrigerante, sobre todo en la parte posterior
cerca del intercambiador. Las informaciones
sobre los centros de recepciõn son
suministradas por las autoridades municipales;
Los materiales usados en este aparato
marcados con el simbolo son reciclables.
• Los productos que hayan sido descongelados no
se tienen que volver a congelar
• Seguir atentamente las indicaciones del
fabricante para la conservación y/o congelación
de los alimentos.
• En todos los aparatos de refrigeración y
congelación existen superficies que se cubren
con escarcha. Según el modelo, la escarcha
puede ser eliminada automáticamente
(desescarche automático) o manualmente. No
intentar nunca quitar la escarcha con un objeto
puntiagudo ya que se podría dañar
irremediablemente el evaporador. Utilizar para
ello sólo un rascador de plástico. Por el mismo
motivo no despegar nunca las cubetas del hielo
con un cuchillo o cualquier otro objeto
puntiagudo.
• No colocar en el compartimiento de la baja
temperatura (congelador o conservador) bebidas
gaseosas que podrían explotar.

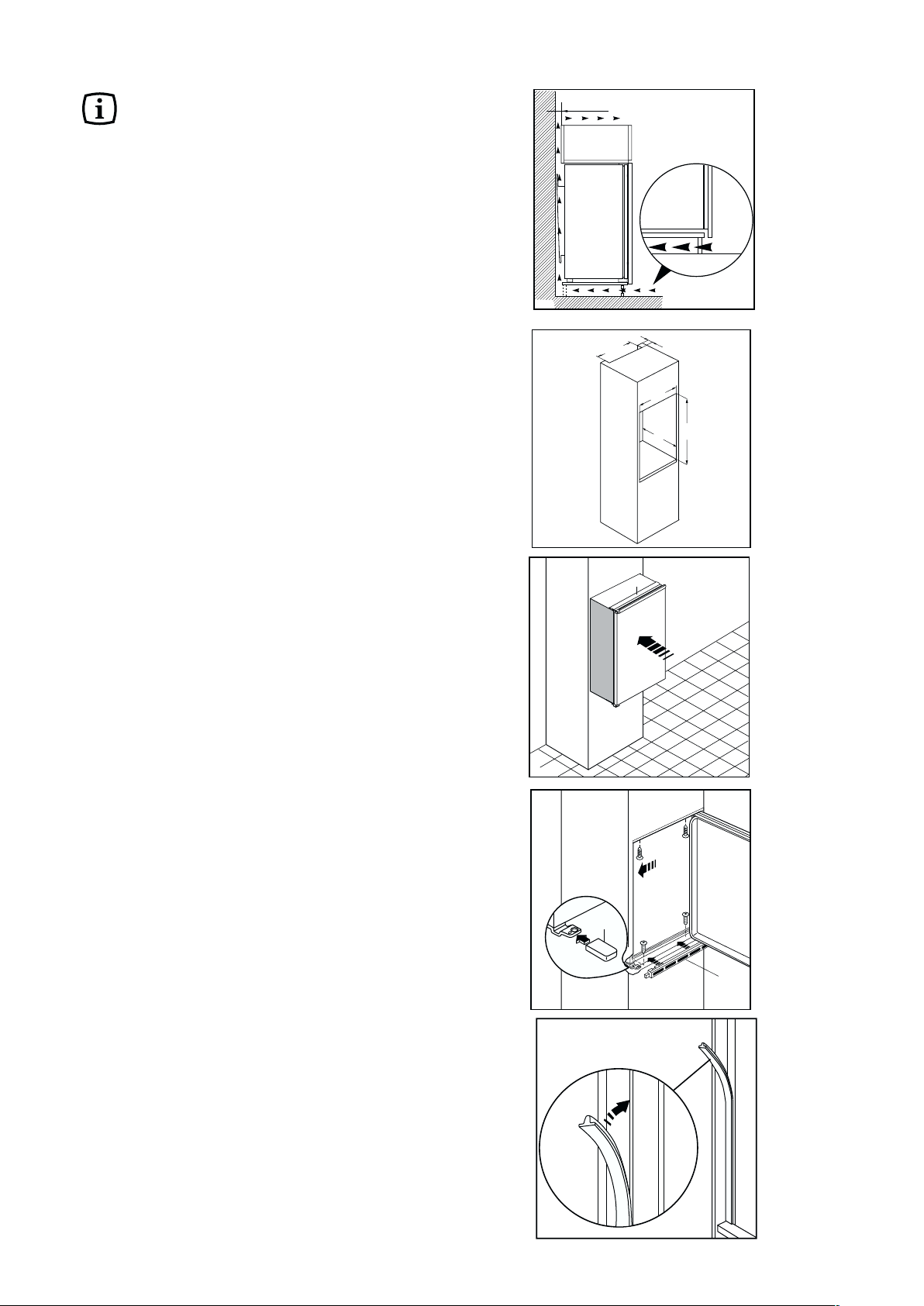

Instalación
• El aparato se calienta considerablemente en la
proximidad del condensador y del compresor, por
lo tanto hay que verificar que el aire pueda
circular libremente alrededor del mismo. Una
ventilación insuficiente puede causar un mal
funcionamiento y daños al aparato. Seguir
cuidadosamente las instrucciones que se dan
para la instalación.
Por motivos de seguridad la ventilación debe ser
efectuada como se indica en la respectiva figura.
5
Limpieza de las partes internas
Antes del empleo limpiar todas las partes internas
con agua tibia y jabón neutro, a fin de eliminar el
característico olor de nuevo y secarlas luego
cuidadosamente.
No emplear detergentes o polvos
abrasivos que podrían dañar las superficies.
USO
Puesta en marcha
Introducir el enchufe en la toma de corriente. Abrir la
puerta del refrigerador y girar el mando del
termostato, en sentido horario hasta una posición
distinta de la posición «O» (parada). El aparato se
pone en marcha.
El funcionamiento del aparato se interrumpe al girar
el mando en la posicíon «O».
Regulación de la temperatura
La temperatura se regula automaticámente y puede
ser aumentada (menos frío) girando el mando hacia
los números más bajos o bien se puede disminuir
(más frío) girándolo hacia los números más altos.De
todos modos, la colocación del mando se determina
teniendo en cuenta que la temperatura interna
depende:
• de la temperatura ambiente;
• de la frecuencia de aperatura de la puerta;
• de la cantidad de alimentos conservados;
• de la colocación del aparato.
La posición intermedia es generalmente la más
indicada.
Refrigeracíon de alimentos y bebidas
Para utilizar de la mejor manera el compartimiento
refrigerante, es necesario:
• no introducir comidas calientes o líquidos en en
evaporacíon;
• tapar o envolver los alimentos, especialmente si
son aromáticos;
• no colocar sobre las rejillas papeles, cartones o
plásticos que obstaculicen la circulacíon del aire.
Importante:
En las posiciones de máximo frío, con
temperatura ambiente elevada, el
funcionamiento puede ser continuo, con
consiguiente formación de escarcha en la parte
posterior del compartimiento; en tal caso es
necesario girar el mando a una posición de
menor frío, a fin de consentir la eliminacíon
automática de la escarcha y, como
consecuencia, obtener un consumo menor de
energía eléctrica.
6
Rejillas movibles
En las paredes del compartimento existen unas
guías que consienten poner las rejillas a distintas
alturas.
Para usar mejor el espacio, los semi-estantes
anteriores se puede sobreponer a los posteriores.
Ubicación estantes de la
contrapuerta
Para permitir el almacenamiento de alimentos de
varias dimensiones, se pueden colocar les repisas a
diferentes alturas. Procedan de esta manera:
Empujen la repisa en el sentido de la flecha inasta
cuando no esté libre y volverla a colocar a la altura
deseada.
Explicación de las señales de la zona fría
El símbolo de al lado indica la ubicación de la zona más fría en su frigorífico.
Zona más fría: inferior o igual a +4°C
Carnes, aves, pescado, embutidos, platos preparados, ensaladas mixtas, preparados y dulces a base de
huevos o nata, pasta fresca, masa para tartas, pizzas/empanadas, productos frescos y quesos a base de leche
fresca, verduras preparadas para el uso envasadas en bolsas de plástico y más en general todos los productos
frescos cuya fecha de caducación está acoplada con una temperatura de conservación inferior o igual a +4° C.
Indicador de temperatura
Termostato a regular Temperatura correcta
El indicador de temperatura consiente controlar el funcionamiento correcto de su frigorífico.
El indicador muestra el símbolo "OK" cuando la zona más fría alcanza una temperatura inferior o igual a 4°C.
Si la temperatura es superior a 4°C, el indicador es negro. Por tanto el usuario debe bajar la temperatura de su
frigorífico regulando el termostato.
ATENCIÓN: La apertura protraída de la puerta del frigorífico implica el aumento de la temperatura interior. Para
la medición correcta de la temperatura, la lectura del indicador se debe hacer en el plazo de 30 segundos.
PROTECCIÓN DE LOS ALIMENTOS
31
D726
B
Apply covers (B) on joint cover lugs and into hinge
holes.
Separate parts A, B, C, D as shown in the figure
PR266
A
B
C
D
Place guide (A) on the inside part of the furniture
door, up and down as shown in the figure and mark
the position of external holes. After having drilled
holes, fix the guide with the screws supplied.
20 mm
A
50mm
PR166
PR33
C
A
Fix cover (C) on guide (A) until it clips into place.
D338
PRXXX
7
CONSEJOS
Consejos para refrigeración
Para un correcto uso aconsejamos:
Carne: debe ser envuelta en saquitos de plástico y
colocada en el espacio situado sobre los cajones
verdura.
En esta posicíon la carne puede ser conservada
al máximo por 1 a 2 dias.
Alimentos cocinados , platos fríos, etc. tienen
que conservarse bien cubiertos y se pueden
colocar en cualquier bandeja del frigorífico.
Fruta y verdura: una vez lavada, ha de colocarse
en el cajón (cajones) inferior.
Mantequilla y queso: deben colocarse en los recipientes adecuados o envueltos en hojas de
aluminio o politileno, a fin de evitar el contacto con
el aire.
Leche embotellada: bien tapada, en la contropuerta.
Bananas, papas, cebollas y ajo, si no están
confeccionados, no se deben colocar en
frigorífico.
Botellero
Poner las botellas (con la boca hacia adelante) en la
repisa prevista.
Si la repisa está puesta horizontal, poner sólo
botellas cerradas.
Esta repisa botellero se puede inclinar para poder
guardar botellas ya abiertas.
Para ello tirar de la repisa hacia arriba de manera
que pueda girarse y engancharse en la ranura
superior.
8
MANUTENCIÓN
Desenchufar siempre el aparato antes de
proceder a cualquier operación de limpieza.
Atención
Este aparato contiene hidrocarburos en el circuito
refrigerante; por lo tanto el mantenimiento y la
recarga deben ser efectuados exclusivamente por
personal autorizado por la empresa.
Temporadas largas de inactividad
Durante los períodos en los cuales el aparato no
esté funcionando observar las siguientes
precauciones:
• desenchufarlo;
• sacar todos los alimentos;
• limpiar cuidadosamente el interior y todos los
accesorios.
• Dejar las puertas entornadas para facilitar la
circulación del aire, a fin de evitar la formación de
olores desagradables.
Limpieza periódica
Lavar el interior con agua tibia y bicarbonato sódico.
Enjuagar y secar cuidadosamente.
Limpiar el condensador y el motocompresor con un
cepillo o un aspirador. Esta operación mejorará el
funcionamiento con el consiguiente ahorro de
energia.
Lámpara de iluminación
Se puede acceder a la lámpara de iluminación del
compartimento refrigerante efectuando las
siguientes operaciones:
• desatornillar el tornillo de fijación del
cubrelámpara,
• desenganchar la parte móvil como se indica en la
Si con la puerta abierta la luz no se enciende,
controlar que esté bien enroscada; si el defecto no
se corrige, cambiar la bombilla con otra de igual
potencia.
La potencia máxima se indica en el difusor
Desecarche
La escarcha del evaporador del compartimento
refrigerante se elimina automáticamente a cada
interrupcion del motocompresor. El agua de la
escarcha derretida, mediante un canal adecuado, se
recoge en un pequeño depósito colocado en la
parte posterior sobre el motocompresor del aparato,
de donde evapora.
Se recomienda limpiar periódicamente el agujero
de desagüe del agua de desescarche, situado en
la parte central del canal en el compartimiento
refrigerante, utilizando el «limpiador» adecuado
que se encuentra en el agujero, para evitar que
el agua de desescarche caiga sobre los
alimentos.
29
CUSTOMER SERVICE AND SPARE PARTS
If the appliance is not functioning properly, check
that:
• the plug is firmly in the wall socket and the mains
power switch is on;
• there is an electricity supply (find out by plugging
in another appliance);
• the thermostat knob is in the correct position.
• If there are water drops on the bottom of the
cabinet, check that the defrost water drain
opening is not obstructed (see “Defrosting”
section).
• If your appliance is still not working properly after
making the above checks, contact the nearest
service centre.
To obtain fast service, it is essential that when you
apply for it you specify the model and serial number
of your appliance which can be found on the
guarantee certificate or on the rating plate located
inside the appliance, on the bottom left-hand side.
INSTALLATION
Location
The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc.
Electrical connection
Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply. Voltage
can vary by ±6% of the rated voltage.
For operation with different voltages, a suitably sized
auto-transformer must be used.
The appliance must be earthed.
The power supply cable plug is provided with a
contact for this purpose.
If the domestic power supply socket is not earthed,
connect the appliance to a separate earth in
compliance with current regulations, consulting a
specialist technician.
The Manufacturer declines all responsibility if
the above safety precautions are not observed.
This appliance complies with the following
E.E.C. Directives:
- 87/308 EEC of 2/6/87 relative to radio interference
suppression.
- 73/23 EEC of 19.2.73 (Low Voltage Directive) and
subsequent modifications;
- 89/336 EEC of 3.5.89 (Electromagnetic
Compatibility Directive) and subsequent
modifications.
ATTENTION!
It must be possible to disconnect the appliance from
the mains power supply; the plug must therefore be
easily accessible after installation.
Door reversibility
The appliance’s door has been locked in position for
transport by means of pins on both sides.According
to the door opening direction, remove relevant pins
at the top and at the bottom.
TECHNICAL INFORMATION
The technical infomation are situated in the rating plate on the internal left side of the appliance .
D411
D037
9
Conexión eléctrica
Antes de enchufar el aparato, asegurarse de que la
tensión y la frecuencia indicadas en la tarjeta
matrícula, correspondan a las de la instalación
doméstica. Se admite una oscilación de 6% sobre la
tensión nominal.
Para el funcionamiento a tensiones distintas, habrá
que utilizar un autotransformador de potencia
adecuada. Asegurarse de que la toma de corriente y
el enchufe sean compatibles entre sí sin tener que
interponer reducciones ladrones o adaptadores
varios. Si fuera necesario, cambiar la toma de la
instalación de la casa con una adapta.
Es indispensable conectar el aparato a una toma
de tierra eficaz.
Para ello el enchufe del cable de alimentación está
dotado de un adecuado contacto. Si la toma de
corriente de la instalación doméstica no estuviera
conectada a tierra, conectar el aparato a una
instalación de tierra, conforme a las leyes en vigor,
consultando para ello con un técnico especializado.
El fabricante declina toda responsabilidad en el
caso que esta norma no sea respetada.
INSTALACIÓN
Colocación
Situar el aparato lejos de fuentes de calor, como:
radiadores, estufas, exposición directa a los rayos
del sol, etc.
Se debe
poder desenchufar el aparato; por lo tanto
una vez efectuada la instalación es necesario que el
enchufe no quede escondido
Este aparato es conforme a las siguientes
Directivas Comunitarias:
- 87/308 CEE del 2/6/87 relativa a la supresión de
interferencias radio.
- 73/23 CEE 19/02/73 (Baja tensión) y
modificaciones sucesivas;
- 89/336 CEE 03/05/89 (Compatibilidad
electromagnética) y modificaciones sucesivas.
Reversibilidad de las puertas
Durante el transporte la puerta del aparato està
fijada con pernos. Quitar el perno superior e inferior,
segùn el sentido de apertura de la puerta.
COMO ACTUAR SI EL APARATO NO FUNCIONA
Si el aparato presentase anomalías será oportuno
controlar:
• Que esté bien enchufado y que el interruptor de
la instalación eléctrica esté conectado.
• Que no haya un corte de energía eléctrica.
• Que el mando del termostato se encuentre en su
posición correcta.
• Si el compresor funciona sin interrupción,
verificar que el termostato no se encuentre en
una posición
• Además si el aparato hace demasiado ruido
verificar que los costados no estén en contacto
con muebles que pueden causar ruidos o
vibraciones y que la unidad refrigerante no vibre.
• Si se ven restos de agua en el fondo del
refrigerador comprobar que el orificio de
desagüe de la escarcha derretida no esté
obturado (ver cápitulo Desescarche).
Después de hacer las verificaciones anteriores, si la
anomalía persiste, llame al Centro de Asistencia
Técnica más cercano.
Es importante en el momento de llamar
proporcionar la referencia del modelo y el
número de matrícula del aparato indicados en el
certificado de garantía o en la tarjeta matrícula.
DATOS TÉCNICOS
Los datos técnicos se indican en la placa-matrícula situada sobre el lado izquierdo interno del aparato.
10
Instrucciones para la instalación
Dimensiones del hueco
Altura (1) 1225 mm
Profundidad (2) 550 mm
Anchura (3) 560 mm
Para una adecuada ventilación seguir les
indicaciones de la Fig.
Atención: mantener las aperuras para la
ventilación libres de cualquier obstáculo.
Es necesario además que el hueco tenga un
conducto de ventilación con estas medidas:
profundidad 50 mm
ancho 540 mm
Empujar el aparato en el hueco inasta que el perfil
superior (A) llegue a tope con el mueble.
Abrir la puerta y adosar el aparato contra el lado del
mueble al lado opuesto a la bisagra de la puerta.
Fijar el aparato con los 4 tornillos en dotación. Colocar la parrilla de aireación (C) encajándola a presión
y engornar la tapa (D) en posición.
27
HINTS
Hints for refrigeration
Useful hints:
Meat (all types): wrap in polythene bags and place
on the glass shelf above the vegetable drawer.
For safety, store in this way only one or two days
at the most.
Cooked foods, cold dishes, etc..: these should be
covered and may be placed on any shelf.
Fruit and vegetables: these should be thoroughly
cleaned and placed in the special drawer(s)
provided.
Butter and cheese: these should be placed in
special airtight containers or wrapped in aluminium
foil or polythene bags to exclude as much air as
possible.
Milk bottles: these should have a cap and should
be stored in the bottle rack on the door.
Bananas, potatoes, onions and garlic, if not
packed, must not be kept in the refrigerator.
Bottle holder
Place the bottles (with the opening facing front) in
the pre-positioned shelf.
If the shelf is positioned horizontally, place only
closed bottles.
This bottle holder shelf can be tilted in order to store
previously opened bottles.
To obtain this result, pull the shelf up so it can rotate
upwards and be placed on the next higher level.
D567
50 mm
540
min.
200 cm
2
min.
2
200 cm
50
3
1
2
PR0
A
D022
D
C
D727
11
Apoyar la guía (A) sobre la parte interior de la
puerta del mueble arriba y abajo según se indica en
la figura y marcar la posición de los agujeros
exteriores. Una vez que se hayan hecho los
agujeros, fijar la guía con los tornillos presentes en
el equipo base.
20 mm
A
50mm
PR166
PR266
A
B
C
D
Separar las piezas A, B, C, D según se indica en la
figura.
Colocar les tapas (B) sobre los extremos del perfil y
en los agujeros para la bisagra.
D726
B
D724
Colocar a presión el cubrejuntas entre el aparato y
el mueble.
Loading...
