Chaudière à bois
CBB
FR
Notice d'utilisation
300008502-001-E
.
Sommaire
1 Symboles utilisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2 Recommandations importantes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2.1 Aération . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2.2 Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
2.3 Combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
3 Description. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3.1 Installation de chauffage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3.2 Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
3.3 Chaudière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
3.4 Tableau de commande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
4 Mise en service et allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4.1 Première mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

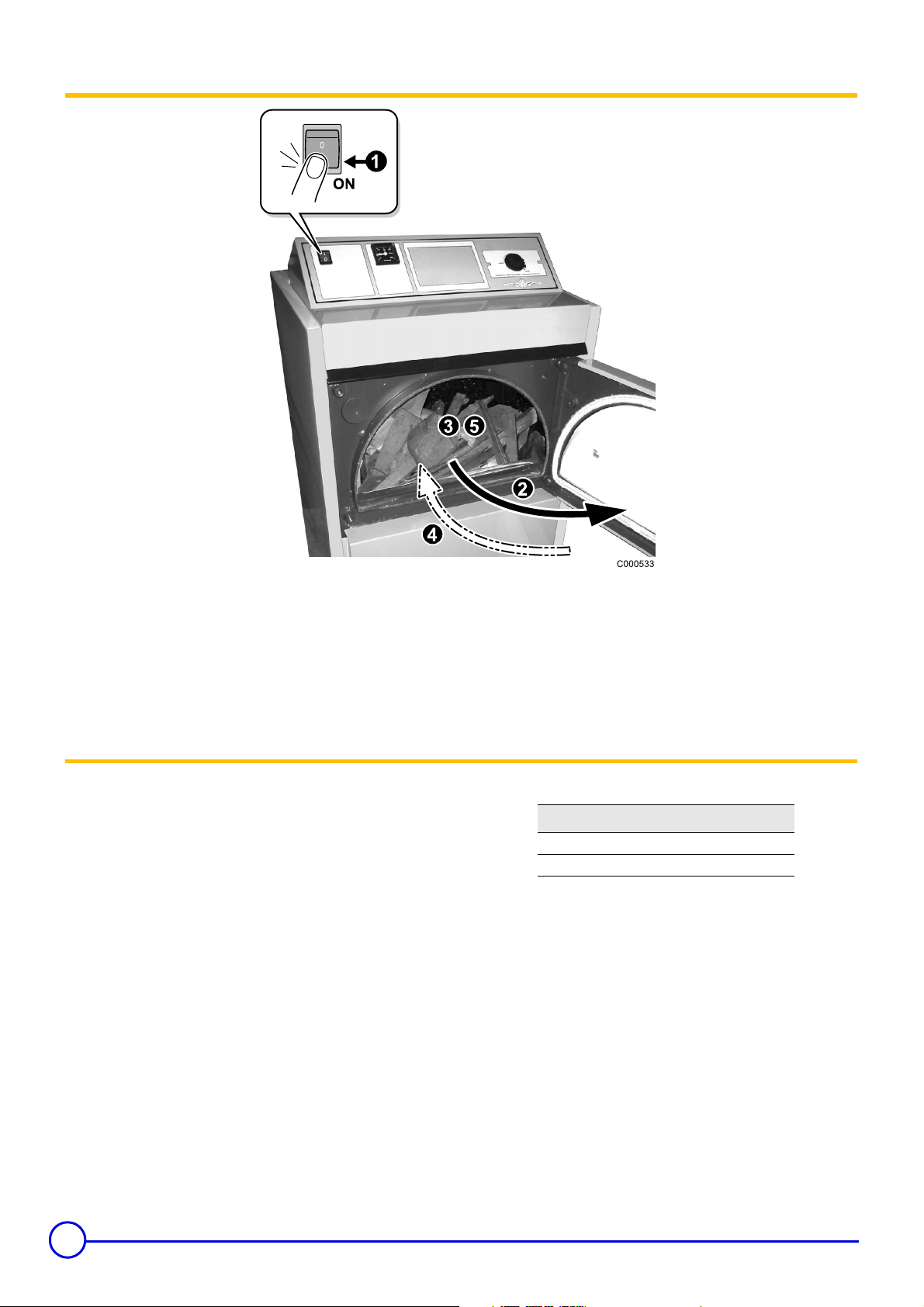

4.2 Allumage - CBB 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.3 Rechargement en bûches - CBB 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.4 Allumage - CBB 30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.5 Rechargement en bûches - CBB 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
5 Nettoyage et entretien régulier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

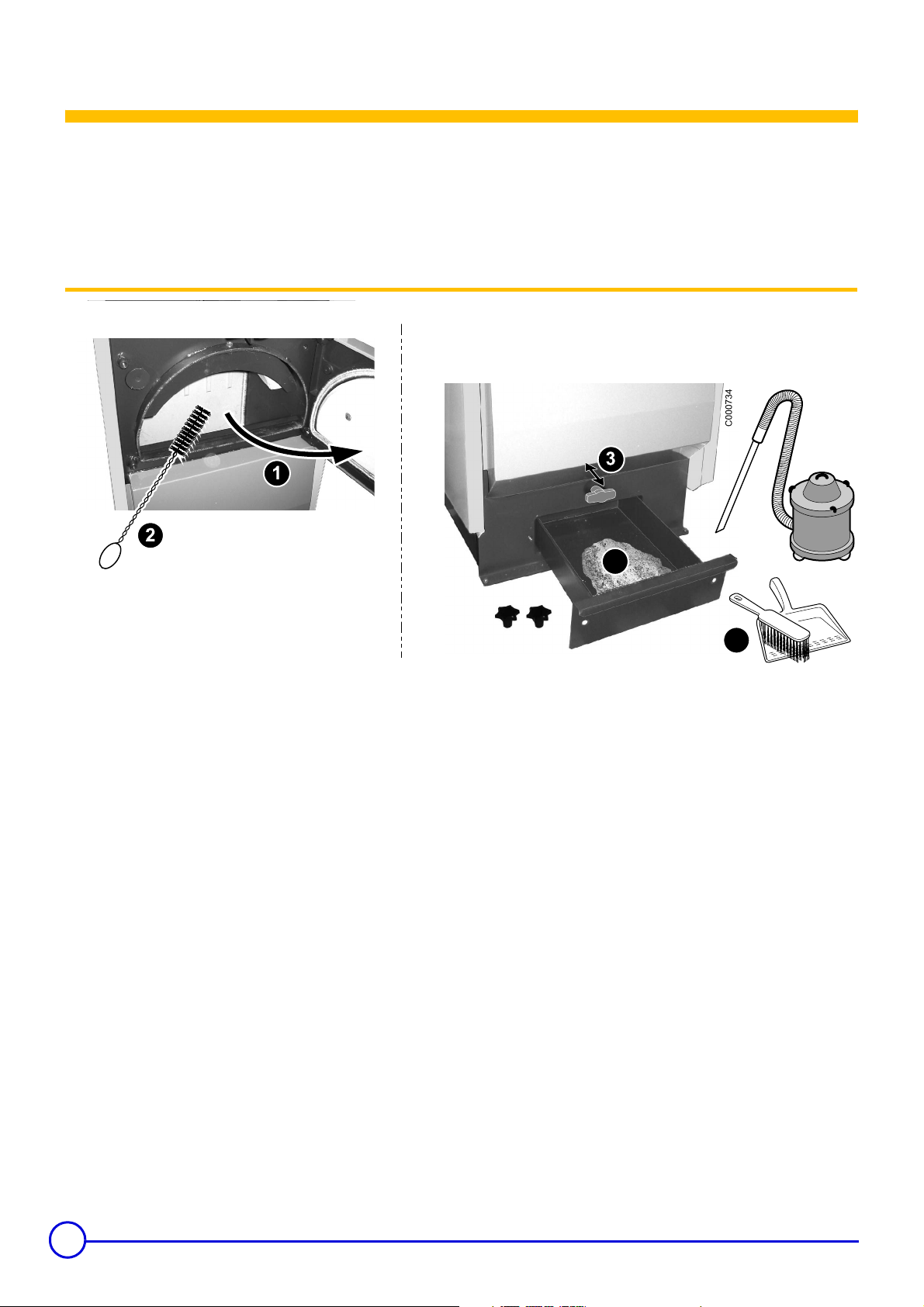

5.1 CBB 20 : Nettoyage de la chaudière (Tous les 3 à 7 jours) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

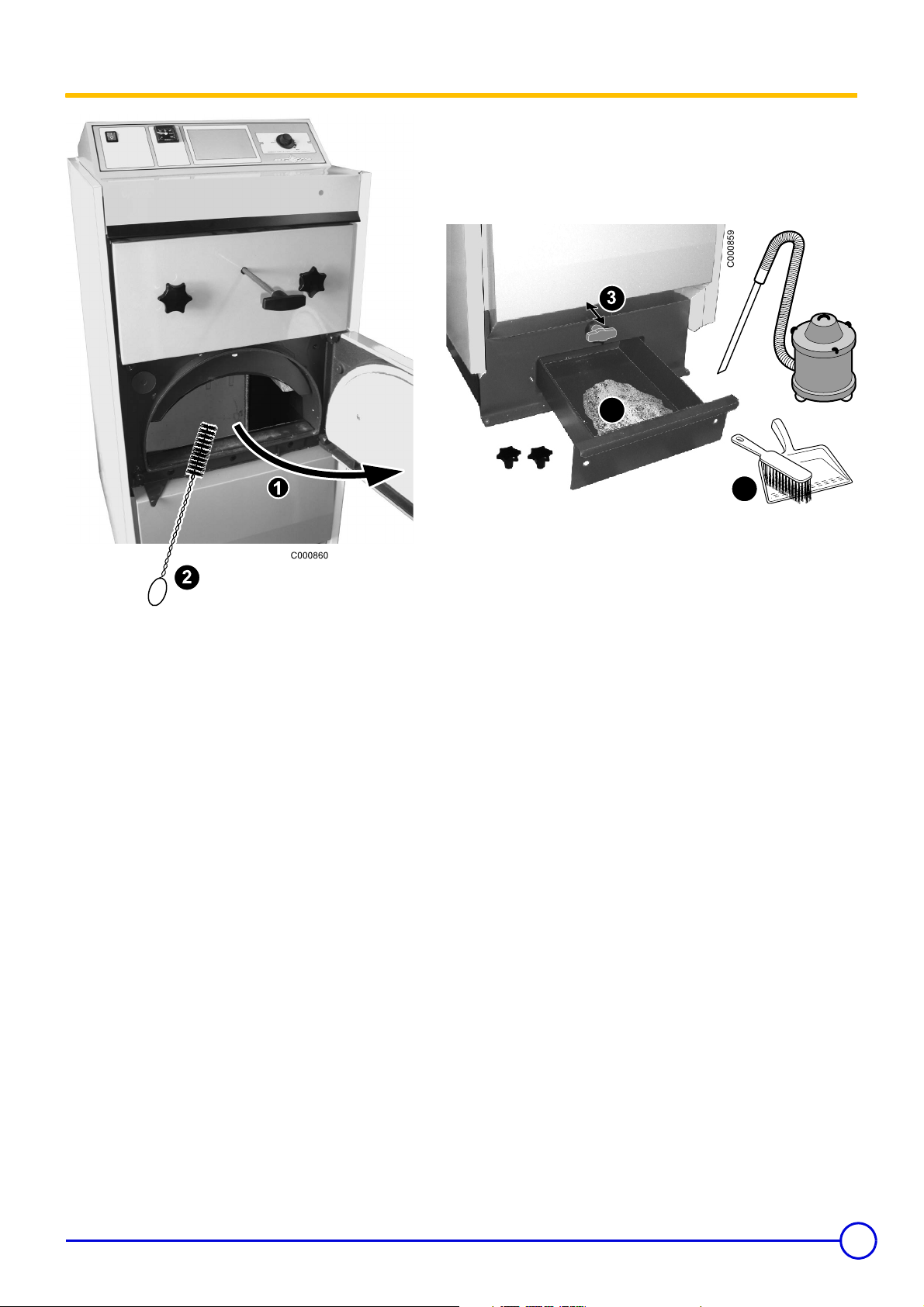

5.2 CBB 30 : Nettoyage de la chaudière (Tous les 3 à 7 jours) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
5.3 Nettoyage du collecteur de fumées (Environ 1 fois par mois) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
5.4 Vérification des portes (Environ 1 fois par mois) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
6 Arrêt de la chaudière. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
7 En cas de dérangement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
2
CBB 15/09/2008 - 300008502-001-E
2. Recommandations importantes
Nous vous félicitons d'avoir choisi un produit de qualité. Nous vous conseillons vivement de lire les instructions suivantes afin de
garantir le fonctionnement optimal de votre appareil. Nous sommes persuadés qu'il vous donnera entière satisfaction et répondra à
toutes vos attentes.
1 Symboles utilisés
Attention danger
Risque de dommages corporels et matériels. Respecter
impérativement les consignes pour la sécurité des
personnes et des biens.
Information particulière
Tenir compte de l'information pour maintenir le confort.
Renvoi
Z
Renvoi vers d'autres notices ou d'autres pages de la notice.
2 Recommandations importantes
Le bon fonctionnement de l'appareil est conditionné par le
strict respect de la présente notice.
Toute intervention sur l'appareil et sur l'installation de
chauffage doit être réalisée par un professionnel qualifié.
Notre responsabilité en qualité de fabricant ne saurait être
engagée au titre d'une mauvaise utilisation de l'appareil,
d'un défaut ou d'une insuffisance d'entretien de celui-ci, ou
d'une mauvaise installation de l'appareil (il vous appartient
à cet égard de veiller à ce que cette dernière soit réalisée
par un professionnel qualifié).
Garder les enfants éloignés de la chaufferie.
Une utilisation non conforme ou encore des modifications
non autorisées apportées à l'installation ou à l'appareil luimême excluent tout droit de recours.
Respecter les polarités indiquées aux bornes : phase (L),
neutre (N) et terre
En cas de panne d'électricité :
- Ne pas recharger de combustible.
Vérifier régulièrement que l'installation est en eau et sous
pression.
Laisser les portes de la chaudière fermées pendant son
fonctionnement.
N'ouvrir les portes de la chaudière que pendant la mise en
service et le rechargement de combustible.
Ne pas brûler de combustible inadéquat.
4
.
2.1 Aération
Disposer les entrées d'air par rapport aux orifices de ventilation haute
pour que l'air se renouvelle dans l'ensemble de la chaufferie.
Les sections minimales ainsi que les emplacements de l'arrivée d'air
frais et de l'évacuation d'air, doivent être conformes aux
réglementations en vigueur.
Ne pas obstruer (même partiellement) les entrées d'air
dans le local.
15/09/2008 - 300008502-001-E CBB
Attention :
Afin d'éviter une détérioration de la chaudière, il convient d'empêcher
la contamination de l'air de combustion par des composés chlorés et/
ou fluorés qui sont particulièrement corrosifs. Ces composés sont
présents, par exemple, dans les bombes aérosols, peintures,
solvants, produits de nettoyage, lessives, détergents, colles, sel de
déneigement, etc... Par conséquent :
- Ne pas aspirer de l'air évacué par des locaux utilisant de tels
produits : salon de coiffure, pressings, locaux industriels
(solvants), locaux avec présence de machines frigorifiques
(risques de fuite de fluide frigorigène), etc...
- Ne pas stocker de tels produits à proximité des chaudières.
En cas de corrosion de la chaudière et/ou de ses périphériques
par des composés chlorés et/ou fluorés, la garantie
contractuelle ne saurait trouver application.
3
2. Recommandations importantes
2.2 Entretien
- L'entretien et un nettoyage complet de la chaudière, ainsi que le
ramonage du conduit de fumées doivent être effectués
obligatoirement au moins 2 fois par an par un professionnel
qualifié.
- Il est recommandé de souscrire un contrat d'entretien.
- Le nettoyage de la chaudière doit être effectué tous les 3 à 7 jours.
- Vérifier 1 fois par mois l'étanchéité des portes de la chaudière.
2.3 Combustible
A utiliser
- Bois de feuillus durs (chêne, hêtre, charme, ...)
- Bois de feuillus tendres (bouleau, peuplier, tilleul, ...)
- Bois de résineux (pin, sapin, épicéa, mélèze, ...) : A utiliser
occasionnellement (2 à 3 chargements maximum et faire suivre
par autant de chargements de feuillus)
• Caractéristiques des bûches utilisables
- Bois sec, stocké
d'humidité faible (inférieur à 20 % sur la masse brute)
- Bûches de diamètre 150 mm maximum
- Longueur maximale des bûches :
Modèle CBB 20 CBB 30
mm 500 500
au moins 2 ans
sous abri, avec un taux
- Vérifier régulièrement le niveau d'eau de l'installation et le
compléter s'il y a lieu en évitant une entrée brutale d'eau froide
dans la chaudière lorsqu'elle est chaude. Si cette opération se
répète plusieurs fois par saison, chercher la fuite et y remédier.
Ne pas vidanger l'installation, sauf en cas de nécessité
absolue. Exemple : Absence de plusieurs mois avec risque
de gel dans le bâtiment.
• Equivalence entre les besoins de volume de stockage
Fioul : 2000 l F 2m
= 15 stères de bûches F 15 m
3
(1 m x 1 m x 2 m)
3
(3 m x 2.5 m x 2 m)
Multiplié par 2 pour un stockage sur 2 ans
(Séchage du bois fraîchement coupé)
A ne pas utiliser
- Panneaux agglomérés
- Bois pelliculés, peints ou traités
- Bois contenant des pièces métalliques
- Bois non stocké sous abri pendant au moins 12 mois
- Tout autre combustible que du bois
- Pour une meilleure qualité de combustion, utiliser de préférence
des bûches de faibles longueurs (25 - 33 cm) et fendues en
section de 10 à 15 cm de diamètre maximum.
- Pour une combustion plus régulée, une meilleure autonomie de la
chaudière et un meilleur rendement annuel, ranger les bûches de
façon ordonnée dans la chambre de combustion.
• Pouvoir calorifique et contenu énergétique des différents types
de bois
Type de bois Feuillus durs
Humidité sur brut
(%)
Poids moyen d'un stère de
bois
(kg/stère)
Pouvoir calorifique
(kWh/kg)
Contenu énergétique
(kWh/stère)
Equivalence en litres de
fuel
(l/stère)
20 30
530 600
3.9 3.3
2070 1980
210 200
Feuillus tendres et
résineux
20 30
380 440
3.9 3.3
1480 1450
150 145
4
CBB 15/09/2008 - 300008502-001-E
3 Description
3.1 Installation de chauffage
En fonction de l'installation de chauffage, certains composants
peuvent être supprimés ou ajoutés. Faites-vous expliquer votre
installation par l'installateur.
Désignation Fonction
3. Description
CBB
Chaudière à bûches à tirage
naturel
EA108
Module mural de relevage de la
température retour
ML9
Module thermostatique de
relevage de la température retour
Bûches
Ballon tampon
Brûle le bois en toute sécurité tout en préservant l'environnement. Retire la chaleur
des fumées dégagées par la combustion et la transmet à l'eau de chauffage.
Permet de relever la température de retour. Reste fermée si la température retour est
inférieure à 60°C.
Permet d'éviter des retours d'eau froide inférieure à 60°C dans la chaudière.
L'énergie naturelle du bois est transformée en chaleur par combustion dans la
chaudière biocombustible.
Sert au stockage de l'eau chaude extraite de la chaudière biocombustible (max.
85°C). Compense d'éventuelles différences entre la production et les besoins de
chaleur.
Préparateur d'eau chaude
sanitaire
SV-matic 23 B
SV-matic 2233 BFS
Régulation
Radiateurs ou chauffage au sol Transmettent la chaleur de l'eau de chauffage aux locaux.
Pompe de chauffe
Eau de chauffage et tuyauteries
de chauffage
15/09/2008 - 300008502-001-E CBB
Maintient une réserve d'eau chaude sanitaire pour le ménage (par ex. douche) avec
un appoint électrique pour l'été.
Assure la température souhaitée dans les locaux de façon optimale et en
économisant le combustible, quelle que soit la température extérieure.
Fait circuler l'eau de chauffage de la chaudière vers le ballon tampon et du ballon
tampon vers les radiateurs et la fait revenir à la chaudière où elle est réchauffée à
nouveau.
Transportent la chaleur produite dans la chaudière vers les radiateurs.
5
3. Description
Désignation Fonction
Adapte la température départ de chaudière vers les radiateurs de manière à obtenir
Vanne mélangeuse motorisée
Manomètre Indique la pression dans le circuit chauffage.
Purgeur d'air Assurer qu'il n'y ait pas d'air dans les tuyauteries de chauffage.
Soupape de sécurité Empêche une augmentation trop forte de la pression dans l'installation.
la température ambiante voulue quelle que soit la température extérieure. Cela
s'effectue en mélangeant à l'eau de départ de l'eau de retour de chauffage plus
froide.
Vase d'expansion
L33
Vanne de commande de
l'échangeur de sécurité
Maintient constante la pression dans l'installation et absorbe l'eau provenant de la
dilatation.
Permet la mise en route de la batterie de sécurité qui protège la chaudière contre les
surchauffes.
3.2 Sécurité
- Batterie de sécurité (livrée d'usine) à raccorder à l'eau froide par
l'intermédiaire d'une vanne de commande (option L33)
- Soupape de sécurité (A monter par l'installateur)
6
