Существует риск травмы пользователя или поломки
оборудования. Уделить особое внимание технике
безопасности для сохранности оборудования и
отсутствия травм.
Особая информация
Информация должна быть принята во внимание для
обеспечения удобства.
1.2 Общие сведения
Мы поздравляем Вас с выбором высококачественного
продукта. Мы рекомендуем Вам прочитать следующие
инструкции, чтобы обеспечить оптимальную работу
Вашего оборудования. Мы убеждены, что оно полностью
удовлетворит Вас и будет соответствовать Вашим
ожиданиям.
`Хранить эту инструкцию в хорошем состоянии рядом с
оборудованием.
`Правильная работа оборудования обуславливается
точным соблюдением настоящей инструкции.
`Наша ответственность производителя не действует
случае неправильного использования оборудования, его
неправильного или недостаточного технического
обслуживания или же неправильной установки
оборудования (что касается последнего, то Вы должны
проследить, чтобы установка была выполнена
квалифицированными специалистами).
в
Ссылка
Z
Обратитесь к другой инструкции или к другим страницам
данной инструкции.
ГВС : Горячая санитарно-техническая вода
SMI : Встроенная система смешения
`Исходяизинтересовклиентов, компания De Dietrich
Thermique SAS постоянно работает над улучшением своих
продуктов. Все спецификации, указанные в данном
документе, могут быть изменены без предварительного
уведомления.
`Заставьте
монтажника Вам объяснить Вашу установку.
02/10/07 - 300015186-001-AC 310 ECO - C 610 ECO
3
2Правилатехникибезопасностиирекомендации
2.1 Правилатехникибезопасности
Риск пожара
Нехранитьлегковоспламеняющиесявеществарядом
с оборудованием.
В случае запаха газа не использовать открытое пламя,
не приводить в действие электрические контакты или
выключатели (звонок, освещение, двигатель, лифт и
т.д.).
1. Отключить подачу газа
2. Открыть окна
3. Погасить все источники огня
4. Покинуть помещения
5. Связаться с квалифицированным специалистом
6. Предупредить поставщика газа
Риск отравления
Отверстия для притока воздуха в помещение не
должны загораживаться (даже частично).
В случае выделения дымовых газов
1. Выключить оборудование
2. Открыть окна
3. Покинуть помещения
4. Связаться с квалифицированным специалистом
Риск ожога
Избегать прямого контакта с окошком для наблюдения
Не оставлять оборудование без технического обслуживания :
Связаться с квалифицированным специалистом или заключить
договор о техническом обслуживании для ежегодного
технического обслуживания оборудования.
2.2 Рекомендации
Только квалифицированному специалисту разрешено
осуществлять действия на оборудовании и установке.
Перед каждым действием выключать электрическое
питание оборудования.
Регулярно проверять, что установка заполнена водой и
находится под давлением.
Оставить оборудование доступным в любой момент.
Избегать слива установки.
Выбрать летний режим работы или режим защиты от
замораживания вместо выключения оборудования для
обеспечения следующих функций :

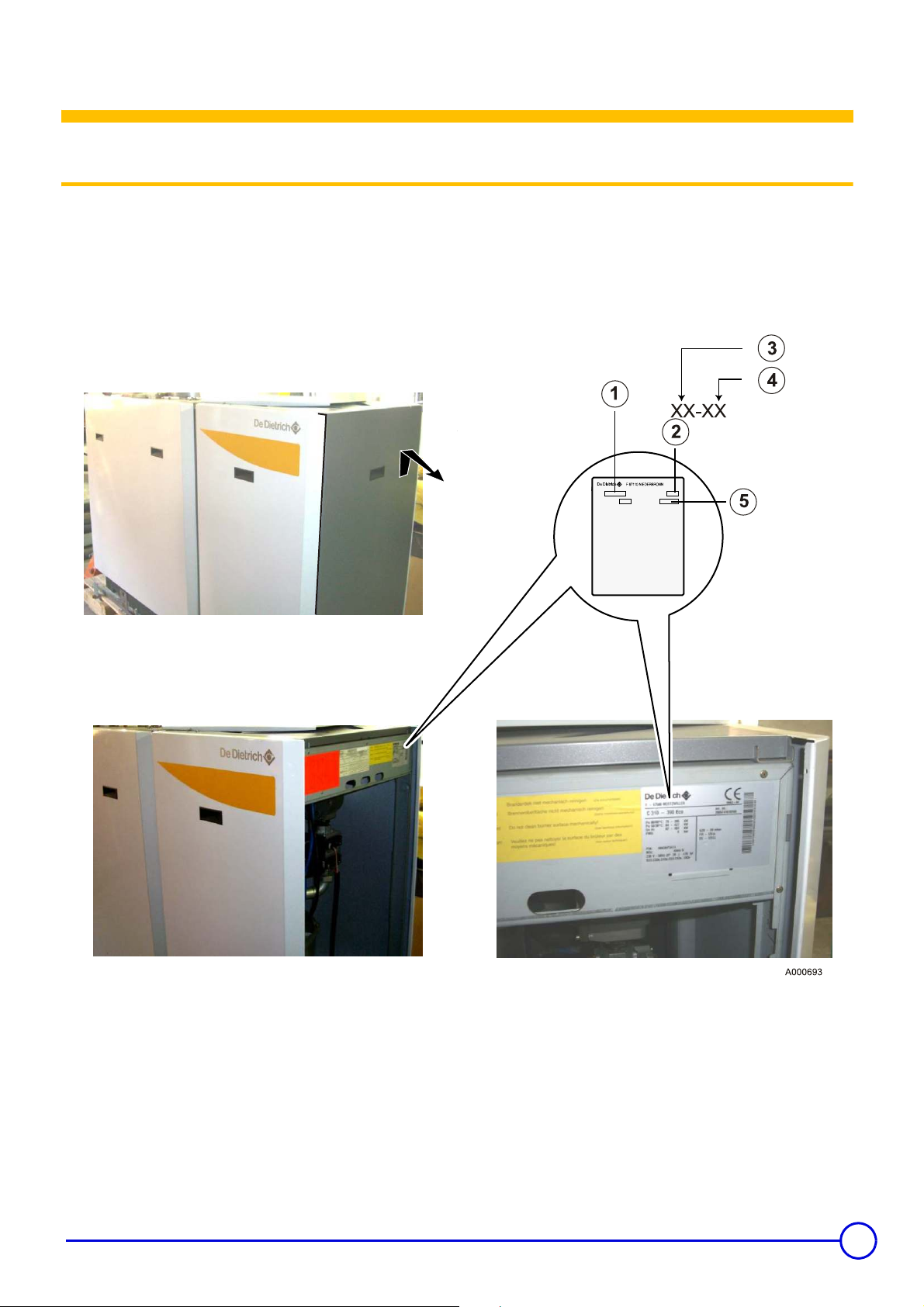

Сторона обслуживания котла (с люком для осмотра
теплообменника) соответствует передней строне.
1. Манометр
2. Приемная гильза для датчика температуры подающей линии
3. Подключение подающей линии
4. Подсоединение для второй обратной линии
(дополнительноеоборудование)
5. Подключение обратной линии
6. Кран для заполнения и слива
7. Сборник конденсата
8. Датчик температуры дымовых газов
9. Отвод конденсата
10. Точка измерения O
11. Колесо
12. Регулировочный болт
13. Трубопровод отвода конденсата
14. Удаление продуктов сгорания
15. Лючок для ревизии
16. Переходная муфта Ø250/Ø200 (Дополнительное
оборудование)
17. Теплообменник
18. Датчик температуры подающей линии
19. Подача воздуха
2
/CO
2
23. Окошко для наблюдения за пламенем
24. Запальный/ионизационный электрод
25. Датчик температуры обратной линии
26. Датчик температуры теплообменника
27. Рама
28. Поворотное колесо
29. Вентилятор
30. Труба Вентури
31. Газовый мультиблок
32. Обратный клапан
33.
Дифференциальное реле давления воздуха
34. Газовый фильтр
35. Воздухозаборник
36. Панель управления
37. Клавиши регулировки
38. Экран индикации
39. Главный переключатель Вкл
40. Ручка
41. Трубка продуктов сгорания
42. Клапан продуктов сгорания
43. Подключение отвода продуктов сгорания с коллектором для
воды, образующейся при конденсации
8
/ Выкл
7
22. Подключение газа
02/10/07 - 300015186-001-AC 310 ECO - C 610 ECO
5
4Использованиеоборудования
8
4.1 Панельуправления
1. Главный переключатель Вкл 8 / Выкл
Панель управления всегда должна быть включена для
7
использования функции антиблокировки насоса контура
отопления. Предпочтительно использовать летний режим
работы или режим защиты от замораживания для
желаемого периода отключения отопления.
Более того, если подключен диалоговый модуль (CDI2) и
переключатель 1 в положении Выкл
индикации.
, то на CDI2 не будет
7
2. Крышка для доступа к клавишам настроек и
программирования
4.2 Дисплей
1
2
1
1Текстовая и цифровая индикация
Графический индикатор отображения программы для
2
контура А, В или С
Светлый участок : Период отопления с пониженной
3
комнатной температурой или запрещенного нагрева
водонагревателя
Темный участок : Период отопления с комфортной
4
комнатной температурой или разрешенного нагрева
водонагревателя
5Мигающий курсор, обозначающий текущий час
Цифровая индикация (текущий час, изменяемые
6
величины, параметры и т.д.)
Индикация активной программы, P1, P2, P3, P4
7
или
Е : включен летний режим работы
Мигающие стрелки обозначают, что значения параметров
8
могутбытьизмененыприпомощиклавиш + и -
BOCKP.
34567
bar
024681012141618202224
BOCKP.
bar
A
BC
91011
A
BC
C000142_10
91011
8
-07
3. ИндикаторВкл/Неисправность
- Красный индикатор горит, когда горелка находится в
режиме блокировки
- Красный индикатор мигает, обозначая неисправность
датчика
4. Кнопкаручногосбросаблокировки
5. Предохранительсвременнойзадержкой (4 A)
Второй предохранитель находится на электронной плате
программного блока.
9Символыработыконтуров
Открытие 3-ходового смесителя
>
Закрытие 3-ходового смесителя
=
Насос отображаемого контура работает
:
A B CИмя отображаемого контура
10Стрелка, отображаемая над активным режимом работы
Отопление отключено и производство горячей
санитарно-технической воды обеспечивается.
Отображаются символы
Клавиша "стандартной" программы
Сброс всех часовых программ.
Клавиша доступа к параметрам, предназначенным
для специалиста
Навигация по страницам меню
Навигация по строкам меню
#
и {E}.
.
A
A
Клавиши программирования
%O
Режим защиты от замораживания
Режим разрешенного нагрева водонагревателя
STANDARD
C000142_03
$P
S
A.B.CКлавиша выбора отображаемого контура
PROG
-07
Запись (по 1/2 ч) периода комфортной комнатной
температуры или разрешенного нагрева
водонагревателя (темный участок)
Запись (по 1/2 ч) периода пониженной комнатной
температуры или запрещенного нагрева
водонагревателя (светлый участок)
Клавиша возврата назад
Клавиша выбора активной программы для
отопления (P1, P2, P3 или P4)
H
02/10/07 - 300015186-001-AC 310 ECO - C 610 ECO
Возврат к заглавию или к предыдущей строке
7
4.4 Выключениекотла
1. Отключить электропитание котла. Таким образом,
возможная встроенная система регулирования не находится
под напряжением.
2. Закрыть кранподачигаза.
Неработающий котел не защищен от замораживания.
4.4.1Меры предосторожности в случае риска замораживания
Контур отопления :
Использовать правильно дозированные составы против
замораживания для предотвращения замерзания воды системы
отопления. По умолчанию, полностью опорожнить установку. Во
всех случаях проконсультироваться с Вашей монтажной
организацией.
Контур горячей санитарно-технической воды :
Опорожнить водонагреватель и трубопроводы санитарнотехнической воды.
4.4.2Меры предосторожности в случае длительного выключения котла (один год или несколько
лет)
- Закрытькранподачигаза
- Тщательнопрочиститькотелидымовуютрубу.
- Закрытьдверцукамерысгорания для предотвращения любойциркуляциивоздухавкотле.
4.5 Вводвэксплуатациюкотла
4.5.1Первыйвводвэксплуатацию
Пред первым заполнением водой промыть установку и удалить
сварочные капли, металлические стружки, загрязнения от
старой установки.
Операции, которые необходимо выполнить перед первым
вводом в эксплуатацию :
1. Убедиться, что котел не находится под напряжением
2. Снять кожухи со стороны осмотра
3. Открыть главный газовый кран
4. Проверить электрические подключения и, особенно,
заземление
5. Заполнить котелиустановкуводой
1.0 bar)
6. Удалить воздух из установки
7. Заполнить сифон водой
8. Проверить подключение отвода продуктов сгорания и
забора воздуха
9. Удалить воздух из трубопровода подачи газа
10. Открыть газовый кран трубопровода подачи газа котла
11. Проверить входное давление газа PI
12. Проверить подключения газа
13. Включить электропитание котла
14. Включить переключатель запуска котла
15. Включить циркуляционный насос ипроверить положение
установки и направление вращения
16. Установить системурегулированиякотла в зависимостиот
запроса на тепло
17. Котел запускается
Вы можете следить за работой в меню #TECT BXOД., параметр
ПОСЛ. :
a. Проверить регулировку соотношения газ/воздух и, если
необходимо, скорректировать его. Контроль осуществляется
на полной и пониженной мощности, а регулировка
производится только на газовом мультиблоке. Для
и настройки Вы должны иметь электронный анализатор
содержания CO
манометр.Тщательно закройте отверстие вокруг датчика во
время измерения. Подключить газовый манометр между
точкой измерения РG под газовым мультиблоком и точкой
измерения PL на трубе Вентури.
(на основе O2)) и газовый
2
(минимальноедавление
его
контроля
b. Запустить котелвработунаполноймощности
(принудительныйрежим «большой мощности»),
одновременно нажав на клавиши
секунд. На экране появится сообщение ТЕСТВЫБРОСОВ с
.
c. После достиженияминимальноймощностиизмерить
значение
и точки измерения PL на трубе Вентури, и сравнить
результаты со значениями таблицы, приведенной ниже.
Если значения отличаются от приведенных в таблице, то они
должны быть исправлены при помощи регулировочного
винта на газвом мультиблоке.
d. Затем замеритьпроцентсодержания CO
значением в таблице. Если величины превышают указанные
пределы, то исправить их согласно рисунка, приведенного
ниже.
Проконтролировать пламя через окошко наблюдения за
пламенем, оно не должно гаснуть.
e. Запустить котелвработунамалоймощности
(принудительныйрежим «малаямощность»), одновременно
нажав на клавиши
на -. На экране появится сообщение ТЕСТВЫБРОСОВ с
∆P газав точкеизмерения PG подгазовымблоком
и
P%
P$
и
P%
втечение 2 секундзатем
втечение 2
P$
исравнитьегосо
2
.
f. После достиженияминимальноймощностиизмерить
значение
и точки измерения PL на трубе Вентури, и сравнить
результаты со значениями таблицы, приведенной ниже.
Если значения отличаются от приведенных в таблице, то они
должны быть исправлены при помощи регулировочного
винта на газвом мультиблоке.
g. Затем замеритьпроцентсодержания CO
значением в таблице. Если величины превышают указанные
пределы, то исправить их согласно рисунка, приведенного
ниже.
Проконтролировать пламя через окошко наблюдения за
пламенем, оно не должно гаснуть.
Повторить этапы, начиная с этапа e до тех пор, пока
значения не будут соответствовать значениям таблицы.
Если вам не удается устранить отклонения, то свяжитесь
нашей сервисной службой.
h. Снять измерительныйприбор и закрытьточкиизмерения.
∆P газав точкеизмерения PG подгазовымблоком
исравнитьегосо
2
с
8
C 310 ECO - C 610 ECO02/10/07 - 300015186-001-A
18. Проверить герметичностьгаза и релеминимального
давления газа (если необходимо)
Природныйгаз H/E
(G20)
Полнаямощность
(100%)
Указательное значение CO
Настроить на±0,5%±0,5%±0,5%±0,5%
Установить на9,0 ± 0,15%9,0 ± 0,15%9,0 ± 0,15%9,0 ± 0,15%
Указательное значение O
Настроить на±0,5%±0,5%±0,5%±0,5%
Установить на4,8 ± 0,25%4,8 ± 0,25%4,8 ± 0,25%4,8 ± 0,25%
Установить параметр на значение, большее или равное 8, в
зависимости от подключенного дополнительного оборудования.
Затем настроить реле давления контроля герметичности газа на
давление включения, соответствующее 50% от входного
давления. Не забывать, что измеренное входное давление не
касается давления закрывания (верхнее).
Таблица значений CO
Пониженная
мощность (±20%)
- O
2
2
Природный газ L/LL
Полнаямощность
(100%)
(G25)
Пониженная
мощность (±20%)
19. Нажать на клавишу Reset, чтобывозвратитькотелна
«уровеньпользователя»
20. Нагреть установку примерно до
21. Удалить воздух из установки и Проверить гидравлическое
давление
22. Теперь котел готов к работе
23. Установить настройки котла на желаемые величины
24. Запустить котел в работу и заполнить этикетку «Установлено
на»
Каждый одиночный котел поставляется со слежующими
фиксированными заводскими настройками :
Управление горелкой- Модулирующее, в
Температура подающей линии - 90°C
02/10/07 - 300015186-001-AC 310 ECO - C 610 ECO
80°С и остановить котел
зависимости от
температуры подающей
линии
9
5Проверкаитехническоеобслуживание
Если котел правильно настроен, то он практически не нуждается
в техническом обслуживании.
Выполнять следующие проверки по меньшей мере 1 раз в год :
Проверить соединения и клеммные разъемы. Заменить,
если необходимо, датчик.
Для удаления этого сообщения, отключить на короткое
время электропитание котла при помощи переключателя
Вкл/Выкл. Предупредить Вашу монтажную организацию.
Остается возможность работы в ручном режиме для
соответствующей части установки. См. примечания ниже.
Автоматический режим работы в конфигурации без датчика
комнатной температуры.
•НЕИСПР.ДАТ.П.B, НЕИСПР.ДАТ.П.С
Соответствующий контур
режим работы. Насос работает, но электропитание на
смеситель больше не подается. Трехходовой смеситель могут
быть отрегулирован вручную.
•НЕИСПР.ДАТ.ГВС
Нагрев горячей санитарно-технической воды больше не
обеспечивается. Температура на входе теплообменника
водонагревателя равна температуре котла.
•НЕИСПР.ДАТ.Н.Т
Котел обеспечивает управление по температуре КОТЕЛМАКС..
Управление трехходовыми
они присутствуют) больше не обеспечивается. Тем не менее,
обеспечивается ограничение по максимальной температуре и
смеситель может быть установлен вручную.
Нагрев горячей санитарно-технической воды обеспечивается.
автоматически переходит на ручной
смесителями контуров B или C (если
Последние 10 неисправностей, отображенные на дисплее,
запоминаютсянастраницеменю #CПИCOK OШИБOK.
14
C 310 ECO - C 610 ECO02/10/07 - 300015186-001-A
6.2.2Блокировка (временная)
СообщениеВозможные причиныСпособ устранения
БЛ. ВОЗДУХ
БЛ.ОБР.В.КОТЛ.
БЛ. СК-ТЬ Т.
БЛОК. b26
БЛ.ДТ КОТ.ОБР.
БЛ. ВН. MCBA
БЛ. ДЫМ.ГАЗ.
БЛ. CS РАЗОМК.
БЛ. ДТ КОТ.Т/О
БЛОК. bХХБлок остановлен.
Недостаточныйпритоквоздухавовремя
- незасоренылитрубопроводпродуктов
предварительной вентиляции.
Блокирование после 5 запусков.
- не засорены ли реле давления воздуха
Температура обратной линии >
Температура подающей линии в течение,
как минимум, 10 минут после работы
Подключение или датчик подающей и
обратной линии перепутаны
котла на пониженной мощности
Превышена максимально допустимая
скорость увеличения температуры
подающей линии. Котел блокируется в
течение 10 минут.
После 5 последовательных попыток на
протяжении одного запроса на тепло
- Насос
- Расходводы
- Гидравлическоедавление
повторяющиеся отключения будет
занесены в память (код блокировки и
состояние котла в момент блокировки).
Проверить перемычку между разъемами
X4-8 и X4-3 блока
Превышена максимально допустимая
разница между температурой подающей
линии и температурой обратной линии.
Котел блокируется в течение 150 секунд.
После 20 последовательных попыток на
протяжении одного запроса на тепло
повторяющиеся отключения будет
- Насос
- Расходводы
- Гидравлическоедавление
занесены в память (код блокировки и
состояние котла в момент блокировки).
Тем не менее, котел исправен и
продолжает работать.
Неправильная настройка параметров или
- Конфигурация устройства
же дефект микропрограммы.
Температура дымовых газов >
Температура дымовых газов максимум.
Отключение на 150 секунд.
Вход блокировки на клеммах перемычки
- Настройкакотла
- Загрязнение
- Внешняябезопасностьиустановить
CS разомкнутилиотсутствиеперемычки.
Если ∆T между температурой котла и
температурой обмена > 5°C
Отключение на 10 Min. секунд. После 5
последовательных попыток на
протяжении одного запроса на тепло
- Насос
- Расходводы
повторяющиеся отключения будет
занесены в память (код блокировки и
состояние котла в момент блокировки).
Котел не будет заблокирован.
Проверить кабельные соединения
Разблокировать котел
сгорания или трубопровод забора
воздуха для горения (сифон)
и подсоединения
коммуникации
перемычку
Режим блокировки является нормальным режимом работы
и указывает не на неисправность, а на состояние
нормальной работы котла. Код блокировки указывает на
техническую проблему установки или же неправильную
настройку.
02/10/07 - 300015186-001-AC 310 ECO - C 610 ECO
15
7Техническиехарактеристики
7.1 C 310 ECO
C 310-... ECOЕдиница280350430500570
Общиесведения
Число секций56789
Регулирование мощностиМодулирующее
Мощность (80/60°C) PN
Мощность (50/30°C) PN
Подводимая тепловая мощность
Газ и продукты сгорания
Давление газа на входембар17 - 25
Расход газа Газ H/E (15°C - 1013
мбар)
Расход газа Газ L/LL(15°C - 1013
мбар)
Средние выбросы оксидов азота
(NOx)
Максимальное давление на патрубке
уходящих газов
Расход продуктов сгорания
Температура продуктов сгорания при
80/60°C
Типыкотлов : B23, C33, C53, C63, C83
Отопление
Защитная температура°C110
Регулируемая температура воды°C20 - 90
Давление воды минимумбар0,8
Давление воды максимумбар6
Водовместимостьл4960718293
Гидравлическое сопротивление для
∆T = 10°C
Гидравлическое сопротивление для
∆T = 20°C
Электрические характеристики
Напряжение питанияВ/Гц230 / 50
Потребляемая электрическая
мощность
Класс изоляцииIP21
Разное
Вес без водыкг360410460510560
Средний уровень шума на
расстоянии 1 м от котла
минимумкВт51657992106
максимумкВт261327395462531
минимумкВт56718498113
максимумкВт282353427499573
минимумкВт54688295109
максимумкВт269336404471539
минимумм
максимумм
минимумм
максимумм
минимумкг/ч91114138160183
максимумкг/ч453565680793907
минимум°C57
максимум°C65
минимумВт1212121212
максимумВт303340470600858
3
/ч5,77,28,710,111,5
3
/ч28,535,542,749,857,0
3
/ч6,68,410,111,713,4
3
/ч33,141,349,757,966,3
мг/кВт•ч< 60
Па150150150150150
мм. вод. ст45204400480044005000
мм. вод. ст11301100120011001250
дБА60
16
C 310 ECO - C 610 ECO02/10/07 - 300015186-001-A
7.2 C 610 ECO
C 610-... ECOЕдиница70086010001140
Общиесведения
Число секций2 x 62 x 72 x 82 x 9
Регулирование мощностиМодулирующее
Мощность (80/60°C) PN
Мощность (50/30°C) PN
Номинальная мощность (Hi)
Газ и продукты сгорания
Категория газа(см. таблицу в разделе "Общее описание")
вентиляции, они служат для уменьшения влажности в
помещении. Чем больше влажность в помещении, тем больше
оно нуждается в
- Отключать отопление во время проветривания помещения (5
минут в день достаточно)
Не трогать термостат. Установить выключатель Вкл/Выкл в
положение Выкл.
- Не выключать полностью отопление во время отсутствия.
Уменьшить температуру термостата на 3-4°С.
Вся техническая информация, которая содержится в данной инструкции, а также рисунки и
электрические схемы являются нашей собственностью и не могут быть воспроизведены без
нашего письменного предварительного разрешения.
Возможны изменения.
02 октября 2007
DE DIETRICH THERMIQUE
57, rue de la Gare F- 67580 MERTZWILLER - BP 30
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
