MANUALE D’USO - Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione2”.
The warnings in this manual must be observed together with the "USER MANUAL - Section 2".
Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden.
Les avertissements dans ce manuel doivent être respectées en collaboration avec le "CARATTERISTIQUES TECHNIQUES - Section 2".
1
ITALIANO
ITALIANO
Sommario
DESCRIZIONE ........................................................................................................................................................... 3
A
CCESSORI COMPATIBILI
: ...................................................................................................................................................... 3
PRIMA ACCENSIONE ................................................................................................................................................ 5
A
LIMENTAZIONE A BATTERIA
: ................................................................................................................................................. 5
Collegamento Batteria ............................................................................................................................................... 5
Prima carica ............................................................................................................................................................... 6
Ricariche successive ................................................................................................................................................... 6
Protezione batteria .................................................................................................................................................... 6
A
LIMENTAZIONE TRAMITE RETE
.............................................................................................................................................. 6
A
LIMENTAZIONE TRAMITE ADATTATORE
AC/DC ........................................................................................................................ 6
CONTROLLI READY4 ................................................................................................................................................. 7
D
ETTAGLIO
: ....................................................................................................................................................................... 7
C
OMANDI E FUNZIONI
.......................................................................................................................................................... 8
Tasto Accensione ....................................................................................................................................................... 8
Led .............................................................................................................................................................................. 8
Controlli Volume ........................................................................................................................................................ 8
XLR Input .................................................................................................................................................................... 9
RCA Input ................................................................................................................................................................... 9
USB Media Reader ..................................................................................................................................................... 9
Mix Out ...................................................................................................................................................................... 9
Service USB ............................................................................................................................................................... 10
OLED D
ISPLAY MENÙ
....................................................................................................................................................... 10
USB Media reader .................................................................................................................................................... 10
Ricevitore Radio ISM. ............................................................................................................................................... 11
Modulo Bluetooth (opzionale) ................................................................................................................................. 11
Opzioni ..................................................................................................................................................................... 11
INSTALLAZIONE ..................................................................................................................................................... 13
CONFIGURAZIONI RACCOMANDATE ...................................................................................................................... 14
SPECIFICHE TECNICHE ............................................................................................................................................ 15
D
ATA SHEET
: .................................................................................................................................................................... 15
C
OVERAGE
: ...................................................................................................................................................................... 16
DIMENSIONI .......................................................................................................................................................... 17
SCHEMA A BLOCCHI ............................................................................................................................................... 18
COLLEGAMENTI ..................................................................................................................................................... 19
RISPOSTA IN FREQUENZA ...................................................................................................................................... 20
ACCESSORI ............................................................................................................................................................ 21
M
ODULO RICEVITORE BLUETOOTH
MBT-1 ............................................................................................................................ 21
Installazione ............................................................................................................................................................. 21
Ingresso BLUETOOTH ............................................................................................................................................... 21
Display ...................................................................................................................................................................... 21
2
ITALIANO
Collegamento ad un dispositivo ............................................................................................................................... 22
T
RASMETTITORE MANO READY
4-860M .............................................................................................................................. 23
T
RASMETTITORE POCKET READY
4-860P .............................................................................................................................. 23
A
RCHETTI E MICROFONI PER TRASMETTITORE POCKET
.............................................................................................................. 23
B
ORSA
TC-R4 .................................................................................................................................................................. 23
INFORMAZIONI DI GARANZIA E ASSISTENZA .......................................................................................................... 24
DICHIARAZIONE CE DI CONFORMITA’ ..................................................................................................................... 97
3
ITALIANO
DESCRIZIONE
READY 4 è un diffusore biamplificato a due vie, progettato per l’uso in mobilità, senza vincoli di cablaggio
alla rete elettrica
Il diffusore READY 4 è equipaggiato con il moderno amplificatore digitale DIGPRO® G2 in grado di erogare
200W.
Gli amplificatori DIGPRO® G2 utilizzano alimentatori in tecnologia SMPS (Switched-Mode Power Supply).
Grazie alla bassa potenza dissipata il raffreddamento del modulo amplificatore avviene in modo passivo
senza l’ausilio di nessuna ventola.
READY 4 può essere alimentato: dalla batteria al piombo da 12V integrata, dalla rete (220V o 110V AC)
oppure tramite adattatore 15Vdc (non fornito in dotazione). Ciò lo rendono estremamente versatile e ne
consente l’utilizzo in qualsiasi situazione.
La batteria al piombo è facilmente sostituibile in caso di batteria scarica. Il pannello posteriore ne consente
la veloce sostituzione prolungando così il tempo d’uso dello speaker Ready4 in completa autonomia dalla
rete elettrica.
Con alimentazione a batteria è possibile utilizzare il diffusore in prossimità di specchi d'acqua verificando
che in caso accidentale di ribaltamento il diffusore READY4 non entri in contatto con acqua o liquidi in
genere.
Il preamplificatore digitale con DSP (Digital Signal Processing) gestisce tutti i parametri acustici. Alcuni
parametri accessibili dall’ utente (Volume, Eq, ecc) ed altri predefiniti di fabbrica (crossover freq., gestione
della fase ecc).
Sul display OLED, tramite i tasti posti sotto allo stesso, è possibile controllare lo stato del diffusore e
abilitarne le varie funzioni.
Il diffusore READY 4 è dotato di un dispositivo ricevitore radio per il collegamento di radiomicrofoni
trasmettitori senza fili (wireless) venduti separatamente.
Il modulo preamplificatore è predisposto per l’inserimento di un’interfaccia Bluetooth (venduta
separatamente) per la connessione senza fili (wireless) con dispositivi che dispongono delle stessa
tecnologia, quali telefoni, pc, ecc.
READY 4 è realizzato in materiale plastico ad alta resistenza ed è dotato di una maniglia superiore che ne
facilita il trasporto. Nella parte inferiore del box è presente un supporto piantana standard (diam.36mm).
Accessori compatibili:
Codice modello Nome Descrizione
MBT-1
Interfaccia Bluetooth Modulo aggiuntivo bluetooth
Ready 4-860M
Radiomicrofono
Trasmettitore Radio in banda ISM (863865MHz) compatibile (Microfono a
mano)
Ready 4-860P
Pocket
Trasmettitore Radio in banda ISM (863865MHz) compatibile (da cintura)
HMB100S
Archetto nero
Microfono ad archetto (montatura ad
occhiale) con capsula cardioide a
condensatore, colore Nero con jack 3,5
stereo.
4
ITALIANO
HMS200S
Archetto skin
Microfono ad archetto (monoorecchio) con capsula cardioide a
condensatore, colore carne con jack 3,5
stereo. Waterproof.
LMB100S
Lavalier
Microfono lavalier con capsula
cardioide a condensatore, colore Nero
con jack 3,5 stereo.
LMB1000S
Lavalier
Microfono lavalier con capsula
cardioide a condensatore, colore Nero
con jack 3,5 stereo
MPC1000
Clip strumento
Clip per il fissaggio microfono
LMB1000S sugli strumenti a fiato (tipo
tromba, sassofono…).
TC-R4
Borsa per trasporto
Borsa impermeabile per trasporto
Ready4
PSU-R4
Alimentatore Alimentatore 15 Vdc 3A
S
PECIFICHE ED APPROFONDIMENTI SUGLI ACCESSORI A PARTIRE DA PAGINA
19
5
ITALIANO
PRIMA ACCENSIONE
Alimentazione a batteria:
Con il diffusore è fornita una batteria al piombo
12V 7Ah parzialmente carica per ragioni di
sicurezza.
ATTENZIONE!
Se nece ssar i o, s osti tuir e la batt eria
con una del mede simo tipo o
equ ival ente
La data dell’ultima ricarica eseguita da dB
Technologies prima della vendita del diffusore è
visibile sull’imballo esterno del diffusore stesso.
ATT ENZI O NE!
Per pre serv a re l ’eff icie n za d ella
bat teri a ricaric arla ogn i 3 m esi per
14 ore
ATTENZIONE!
Pericolo di esplosione se la batteria è
sostituito in modo non corretto.
L’installazione e la sostituzione della
batteria devono essere eseguite da
personale qualificato ed addestrato, ossia
personale avente conoscenze tecniche o
esperienza o istruzioni specifiche sufficienti
per permettergli di realizzare
correttamente le connessioni.
ATTENZIONE!
La durata della batteria può variare a
seconda delle condizioni di utilizzo.
Collegamento Batteria
• Sul retro del diffusore, aprire lo sportello
batteria rimuovendo le due viti ,
• Estrarre i cavi con i contatti faston dal
vano batteria.
• Inserire parzialmente la batteria
nell’apposito vano.
• Eseguire i collegamenti:
il contatto faston con cavo rosso
collegare al polo positivo “+” della
batteria,
il contatto faston con cavo nero collegare
al polo negativo “-“ della batteria.
• Inserire completamente la batteria
nell’apposito vano.
• Chiudere nuovamente lo sportello con le
relative viti.
6
ITALIANO
Prima carica
Quando si utilizza il diffusore per la prima volta è
necessario caricare la batteria completamente.
• Assicurarsi che il diffusore sia spento,
interruttore “POWER” in posizione OFF.
• Collegare il diffusore all’alimentazione di
rete attraverso la spina VDE o la spina DC
MAIN INPUT tramite alimentatore 15Vdc
non in dotazione.
• L’indicatore rosso “LIMITER” lampeggerà
ad indicare che il diffusore è in carica.
• Sul display rimane visibile il simbolo della
batteria in carica che scomparirà dopo
20” di inattività.
Ricariche successive
E’ necessario verificare la carica della batteria
prima di procedere all’utilizzo del diffusore. Tale
controllo è necessario in quanto, anche nella
situazione di non utilizzo, l’efficienza della
batteria diminuisce col tempo.
Accendere il diffusore tramite l’interruttore
“POWER” e verificare l’indicatore “LIMITER”, se è
acceso fisso la batteria è scarica e il diffusore può
essere utilizzato solo per un periodo di tempo
molto breve. In questa condizione è consigliato
ricaricare la batteria.
Lo stato di batteria in carica è visibile dal display.
Per ricaricare la batteria eseguire le operazioni
indicate al paragrafo “Prima ricarica”.
Il tempo di ricarica varia in funzione dello stato
della batteria che può variare da 1 a 15 ore circa.
Protezione batteria
Nel diffusore è presente un circuito che assicura il
corretto funzionamento della batteria e la
protegge dalla completa scarica.
L’intervento di tale protezione indica che la
tensione di funzionamento della batteria è scesa
al di sotto del valore minimo stabilito (circa 9,510 volt).
Tale intervento verrà segnalato prima con
l’accensione dell’indicatore rosso “LIMITER” fisso
e successivamente spegnendo completamente il
diffusore. Il tempo che intercorre tra le due fasi
dipende dall’utilizzo stesso.
La normale ripresa del funzionamento del
diffusore avverrà automaticamente quando la
batteria verrà ricaricata.
Alimentazione tramite rete
Il diffusore READY 4 può essere alimentato
direttamente dalla rete di alimentazione 100240V~ 50-60Hz mediante il connettore VDE.
Prima di connettere la presa di rete, verificare
che i parametri dell’alimentazione fornita dalla
presa di rete siano corretti. Per accendere il
diffusore posizionare l’interruttore “POWER” su
“EXTERNAL POWER”. In questa condizione,
durante l’uso la batteria sarà ricaricata
parzialmente.
ATTENZIONE!
La presa VDE del diffusore READY 4 è il
dispositivo di disconnessione dalla rete e come
tale deve rimanere facilmente accessibile durante
l’utilizzo del diffusore.
Alimentazione tramite adattatore AC/DC
E’ possibile alimentare il diffusore tramite il
connettore per mediante l’adattatore 15V DC 3A
(non fornito). Per accendere il diffusore
posizionare l’interruttore “POWER” su
“EXTERNAL POWER”. In questa condizione,
durante l’uso la batteria sarà ricaricata
parzialmente.
ATTENZIONE!
Per il funzionamento con l’adattatore
AC/DC, utilizzare esclusivamente il modello
indicato nel presente manuale.
7
ITALIANO
CONTROLLI READY4
Dettaglio:
1. OLED display
2. Tasti di comando
3. On/Signal led
4. Limiter led
5. Volume generale
6. Volume Mic/Line
7. Volume modulo radio
8. Volume RCA/Bluetooth/MP3
9. Presa USB di servizio
10. Jack mix out
11. Pulsante di accensione
12. Connettore XLR/JACK Combo
13. Selettore Mic/Line
14. Ingresso RCA stereo
15. Slot alloggiamento modulo Bluetooth
16. Presa USB (MP3 Player)
17. Sportello vano batteria
18. Presa per adattatore esterno 15 Vdc 3A
19. Presa VDE 110-220 V
20. Vano fusibile
8
ITALIANO
Comandi e Funzioni
Tasto Accensione
Il diffusore è spento
Il diffusore è alimentato da corrente di rete (110-220 V) o dall’alimentatore
esterno 15 Vdc 3A.
Il diffusore è alimentato dalla batteria interna.
Led
Se il led lampeggia indica che il diffusore è acceso
Il led rimane acceso segnalando la presenza di un segnale superiore ai -20dBu
Questo indicatore s’illumina di colore rosso per indicare l'intervento del
circuito limitatore interno, il quale evita la distorsione dell'amplificatore e
protegge gli altoparlanti contro sovraccarichi.
Evitare di utilizzare il sistema per lunghi periodi di tempo con l’indicatore
luminoso acceso fisso o lampeggiante.
Insieme ad una segnalazione sul display OLED indica che la batteria ha
raggiunto un basso livello di carica residua.
Controlli Volume
Regola il volume generale dell’uscita del diffusore
Regola il volume del segnale di ingresso al connettore XLR/Jack 6,3mm (1/4”)
“BALANCED INPUT”.
9
ITALIANO
Regola il volume di ingresso del radiomicrofono (Ready 4-860M trasmettitore
mano, Ready 4-860P trasmettitore pocket).
Regola il volume del segnale di ingresso relativo ai connettori RCA “STEREO
MEDIA AUX INPUT”, al connettore USB “MEDIA AUDIO FORMAT READER”, alla
connessione BLUETOOTH.
XLR Input
Ingresso XLR/Jack bilanciato utilizzabile per il collegamento di un microfono
dinamico a bassa impedenza, o di una sorgente audio ad alto livello (es.
preamplificatore, mixer, registratore, lettore CD, strumento musicale, ecc.).
Posizionare il selettore in posizione MIC per l'utilizzo di un microfono
bilanciato o sbilanciato. Posizionare il selettore in posizione LINE per utilizzare
una sorgente bilanciata o sbilanciata a livello linea
RCA Input
Questo ingresso, tramite i connettori RCA sbilanciati, consente un facile
collegamento di lettori CD, lettori MP3, Personal Computer, Smartphone
USB Media Reader
Ingresso USB di tipo “A” per la connessione di dispositivi per la riproduzione
di file audio.
Formati riproducibili: *.mp3, *.mp2, *.mp1, *.asf, *.wma, *.m4a, *.3gp, *.mp4
Mix Out
Questa uscita può essere utilizzata per inviare il segnale audio mixato ad un
altro diffusore amplificato, ad un registratore o ad un amplificatore
supplementare.
Per la connessione utilizzare un connettore jack 6,3mm (1/4”) sbilanciato.
10
ITALIANO
Service USB
Tramite questo connettore USB di tipo “B” è possibile aggiornare il firmware
del modulo amplificatore tramite un PC ed il programma dedicato “USB
Manager”.
Per rendere possibile e facile questo aggiornamento è stato sviluppato un
programma dedicato.
Si raccomanda di scaricare il software gratuito USB Manager
direttamente dal sito dBTechnologies (www.dBtechnologies.com)
nella sezione dedicata “Software & Controller”.
OLED Display Menù
All’accensione del dispositivo, si avvia l’inizializzazione che dura alcuni secondi, quindi viene visualizzato il
menu principale.
In tutti i menu sono presenti sempre:
• Barra di stato ( a )
• Barra di menu ( b )
• Finestra di dialogo ( c )
In tutti i sottomenu è presente la funzione di accensione (collegamento) delle funzioni attive per
quel menu.
Premere OK per accendere/spegnere il menu.
USB Media reader
Questo menu permette di visualizzare le configurazioni e lo stato dei dispositivi
collegati all’ingresso “MEDIA AUDIO FORMAT READER”.
Premere il tasto OK per attivare l’ingresso sulla presa USB dell’ingresso “Media
Audio Format Reader”. Sulla barra di stato comparirà l’icona relativa.
Sul display OLED sono visualizzabili il titolo del brano da riprodurre, il nome dell’album e l’artista.
Funzioni principali:
Per riprodurre il brano musicale selezionato. Durante la riproduzione del brano la funzione del
tasto è commutata in “Pause”.
a
b
c
11
ITALIANO
Per fermare la riproduzione del brano.
Per passare alla precedente cartella di file.
Per passare al brano precedente.
Per passare al brano successivo
Per passare alla successiva cartella di file
Formati riproducibili: *.mp3, *.mp2, *.mp1, *.asf, *.wma, *.m4a, *.3gp, *.mp4
Ricevitore Radio ISM.
Questo menù abilita la ricezione da parte del modulo radio ISM
Per l’utilizzo di questa funzione occorre acquistare un trasmettitore mano Ready 4-860M o un
trasmettitore pocket (da cintura) Ready 4-860P.
Modulo Bluetooth (opzionale)
Per l’utilizzo di questa funzione occorre acquistare e installare il MODULO BLUETOOTH MBT-1.
La descrizione del menu Bluetooth è rimandata alla sezione READY 4 Accessori
Opzioni
Ready4 è equipaggiato con un display Oled che consente di controllare diversi parametri interni:
LDC Sleep Questa opzione consente di scegliere dopo quanto tempo
il display oled verrà spento. Una volta spento il display
oled può tornare alla sua normale visualizzazione alla
pressione di un qualsiasi tasto tra quelli di navigazione.
Di default il display oled si spegne dopo 30 sec, questa
funzione può essere modificata a piacimento selezionando
tra i seguenti valori:
Mai --30 sec – 60sec -120 sec - 180sec -240 sec
Voice Over Con la funzione voice over abilitata, Ready4 può abbassare
automaticamente il livello di uscita di tutte le sorgenti al
riconoscimento di un segnale in ingresso dal canale
wireless o dal canale XLR.
L’effetto percepito ad esempio sarà di un automatico
abbassamento della musica appena l’utente parlerà nel
microfono cablato attraverso il connettore XLR o
attraverso il Wireless.
Le opzioni disponibili sono:
On Off
Voice Over source In questo menù è possibile selezionare quale ingresso ha
priorità sugli altri.
Le opzioni disponibili sono:
Wireless
Wireless + XLR
12
ITALIANO
Voice Over Threshold Con l’impostazione del parametro di Threshold si imposta
il livello di attivazione dell’impostazione di Voice Over .
Le opzioni disponibili sono:
LOW – MID - HIGH
13
ITALIANO
INSTALLAZIONE
ATTENZIONE!
La READY4 deve essere installata una volta letto e compreso le indicazioni e prescrizioni sull’utilizzo
in sicurezza contenute nella “SEZIONE 2” del manuale d’uso.
ATTENZIONE!
Anche se progettato per funzionare alimentato a batteria, non utilizzare l’apparato in presenza di
liquidi (quali piscine, vasche, e/o recipienti contenenti liquidi, etc) e/o in ambienti polverosi poiché
l’apparato non è protetto contro l’accesso di oggetti, polveri e liquidi che possono comprometterne il
funzionamento.

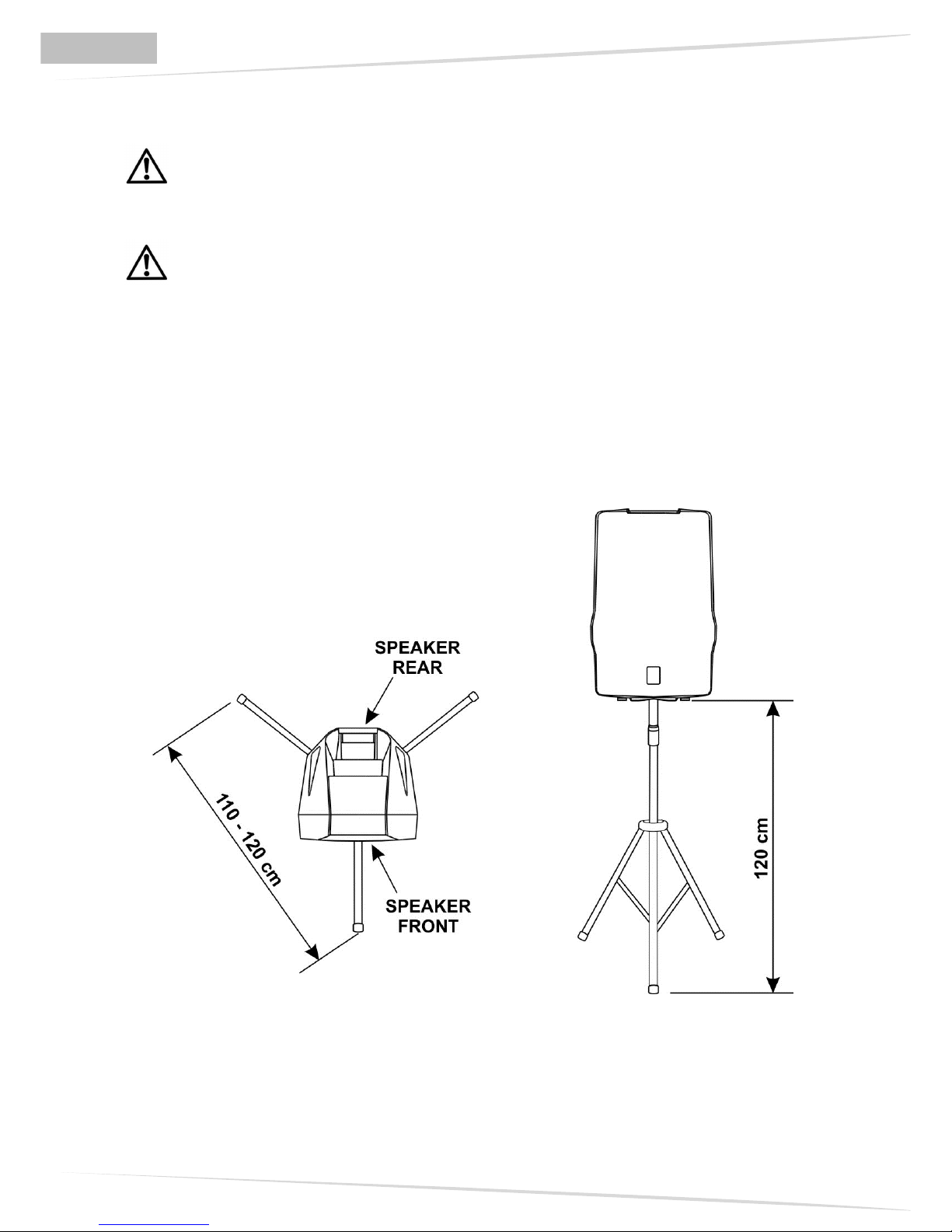

Ready 4 nasce per essere installata su stativo o appoggiata a terra.
La sua portabilità consente una rapida messa in funzione e grazie all’assenza di cablaggi aggiuntivi.
Sotto viene riportata la corretta installazione su stand con diametro 36 mm.
14
ITALIANO

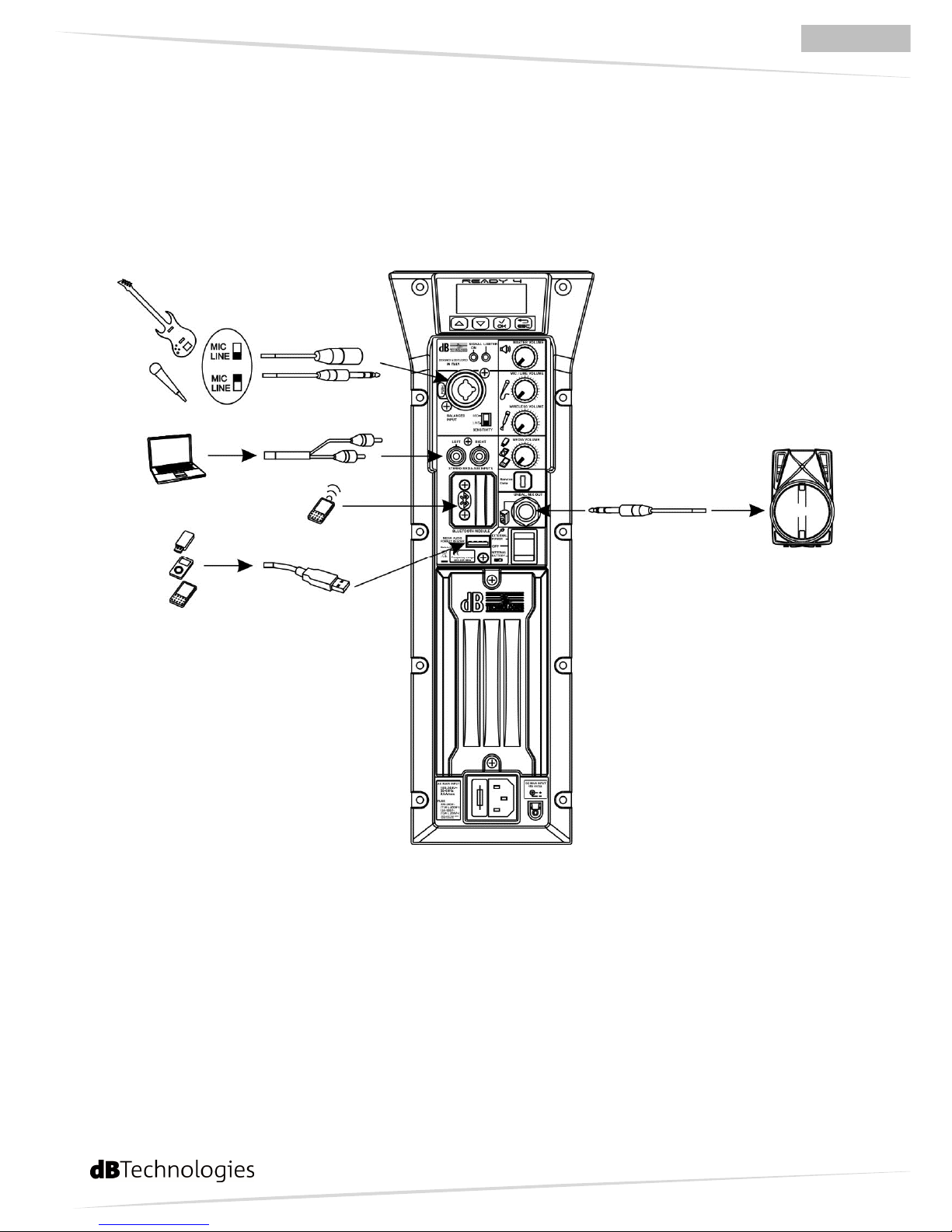

CONFIGURAZIONI RACCOMANDATE
Ready 4 è equipaggiato con numerose possibilità di ingresso rendendolo un diffusore versatile in ogni
situazione, non ci sono limiti.
E possibile utilizzare, microfoni, strumenti, player, USB key, Smartphone ecc e tramite la sua uscita Mix Out
può essere configurato come piccolo mixer per situazioni dove si richiede una maggior amplificazione.
15
ITALIANO
SPECIFICHE TECNICHE
Data Sheet:
READY 4
Sistema
Attivo bi-amplificato alimentato a
batteria
Tipologia di amplificatore
Digitale – Classe D
Tecnologia DIGIPRO G2TM
Potenza RMS
100W
Potenza di picco
200W
Ventilazione
Convezione, no ventilatore
Controlli/Limiter
Dual active-Multibanda-RMS/PiccoTermico
Frequenza X-over (taglio)
1950Hz, 24dB/oct.
Risposta in Frequenza (-10dB)
70Hz-20KHz
Pressione sonora (SPL)
120dB
Componenti
1 woofer 10” – VC 1,5”
1 compression driver – VC 1”
Dispersione
60°x85/60° (tromba asimmetrica
verticale)
Sensibilità di ingresso MIC/LIN
-30dBu MIC / 0dBu LINE
Impedenza di ingresso MIC/LIN
600ohm MIC / 30Kohm LINE
Sensibilità di ingresso RCA
Sbilanciato, 47Kohm
Alimentazione
Alimentatore principale
Batteria Interna
Alimentatore DC esterno
90-260Vac 45W Full range, SMPS
Batteria al piombo ricaricabile 12V 7Ah –
(durata >6h)
15V== 3 Ampere (NON FORNITO)
Corrente di accensione
1.76A
Consumo di corrente
0.8A
Processore DSP
DSP
Conversione audio AD/DA
Controllo volume
Equalizzazione
28/56bit
24bit/48KHz
Digitale
6 preset EQ
Interfaccia utente
1x Display OLED con 4 tasti per la
gestione del diffusore
2x LED per monitoraggio segnale audio e
batteria
1x USB tipo “B” di servizio
1x interruttore gestione alimentazione
(external/OFF/internal)
Ingressi e Uscite
Ingresso MIC/LINE
Wireless
Ingresso Stereo Media Aux
Ingresso Bluetooth
Ingresso file audio
Uscita
1x combo (XLR/JACK 6,3mm) bilanciato
1x ricevitore UHF (interno)
2x RCA sbilanciati
1x ricevitore Bluetooth (opzionale)
1x USB tipo “A”
1x6,3mm Jack sbilanciato
Meccanica
Materiale box
Colore
Supporto piantana
Maniglie
Rete frontale
Polipropilene (PP)
Nero
36mm
1 superiore
Lamiera forata 1.2mm con foam interno
Dimensioni (LxHxP)
343x553x304 mm
13.72x22.12x12.6 inch.
Peso
11.3Kg
25lbs
16
ITALIANO
Coverage:
17
ITALIANO
DIMENSIONI
18
ITALIANO
SCHEMA A BLOCCHI
ITALIANO
19
COLLEGAMENTI
20
ITALIANO
RISPOSTA IN FREQUENZA
READY 4 EQ LIVE
READY 4 EQ PLAYBACK
READY 4 EQ VOICE
21
ITALIANO
ACCESSORI
Modulo ricevitore Bluetooth MBT-1
Il modulo amplificatore del diffusore Ready 4 è predisposto ospitare il modulo
MBT-1 per il collegamento senza fili a dispositivi dotati di Bluetooth (Personal
Computer, tablet, telefoni cellulari, ecc....).
Il ricevitore Bluetooth MBT-1 è opzionale e viene venduto a parte su richiesta del
cliente.
Installazione
Per installare il modulo MBT-1 occorre eseguire le seguenti operazioni:
• Sul retro del diffusore, aprire lo sportello del modulo Bluetooth rimuovendo le due viti.
• Inserire il modulo MBT-1 nell’apposito vano, assicurarsi che il connettore sia ben inserito.
• Chiudere nuovamente lo sportello con le viti tolte precedentemente.
Ingresso BLUETOOTH
L’ingresso Bluetooth consente un facile collegamento di dispositivi remoti tramite connessione senza fili
(wireless), tali dispositivi devono a loro volta essere dotati di bluetooth.
Questo ingresso è utilizzato principalmente per l’ascolto di file audio.
Il volume di questo ingresso è regolato tramite il controllo “MEDIA VOLUME” (8).
Display
Questo menu permette l’abilitazione dell’ingresso “BLUETOOTH MODULE”.
Premere il tasto OK per attivare e/o disattivare la funzione.
A funzione attiva sulla barra di stato comparirà l’icona del menu; è ora possibile
connettersi a Ready 4 con un dispositivo remoto .
22
ITALIANO
Collegamento ad un dispositivo
• Attivare il Bluetooth dai comandi selezionando il menu poi premendo
OK per attivare la funzione “Power ON”.
• Assicurarsi che il dispositivo da associare sia acceso e pronto a
collegarsi tramite Bluetooth.
• Dal dispositivo eseguire la ricerca degli apparecchi Bluetooth
disponibili.
• Selezionare “Ready 4” dalla lista.
• Dal dispositivo seguire le istruzioni per associare Ready 4 allo stesso.
ATTENZIONE! Nel caso il vostro dispositivo richieda una password utilizzare convenzionalmente
“0000”.
Ora è possibile riprodurre su Ready 4 i brani scelti dal dispositivo remoto.
23
ITALIANO
Trasmettitore Mano Ready 4-860M
Fare riferimento al manuale d’uso del prodotto stesso
Trasmettitore Pocket Ready 4-860P
Fare riferimento al manuale d’uso del prodotto stesso
Archetti e Microfoni per trasmettitore pocket
Fare riferimento al manuale d’uso del prodotto stesso

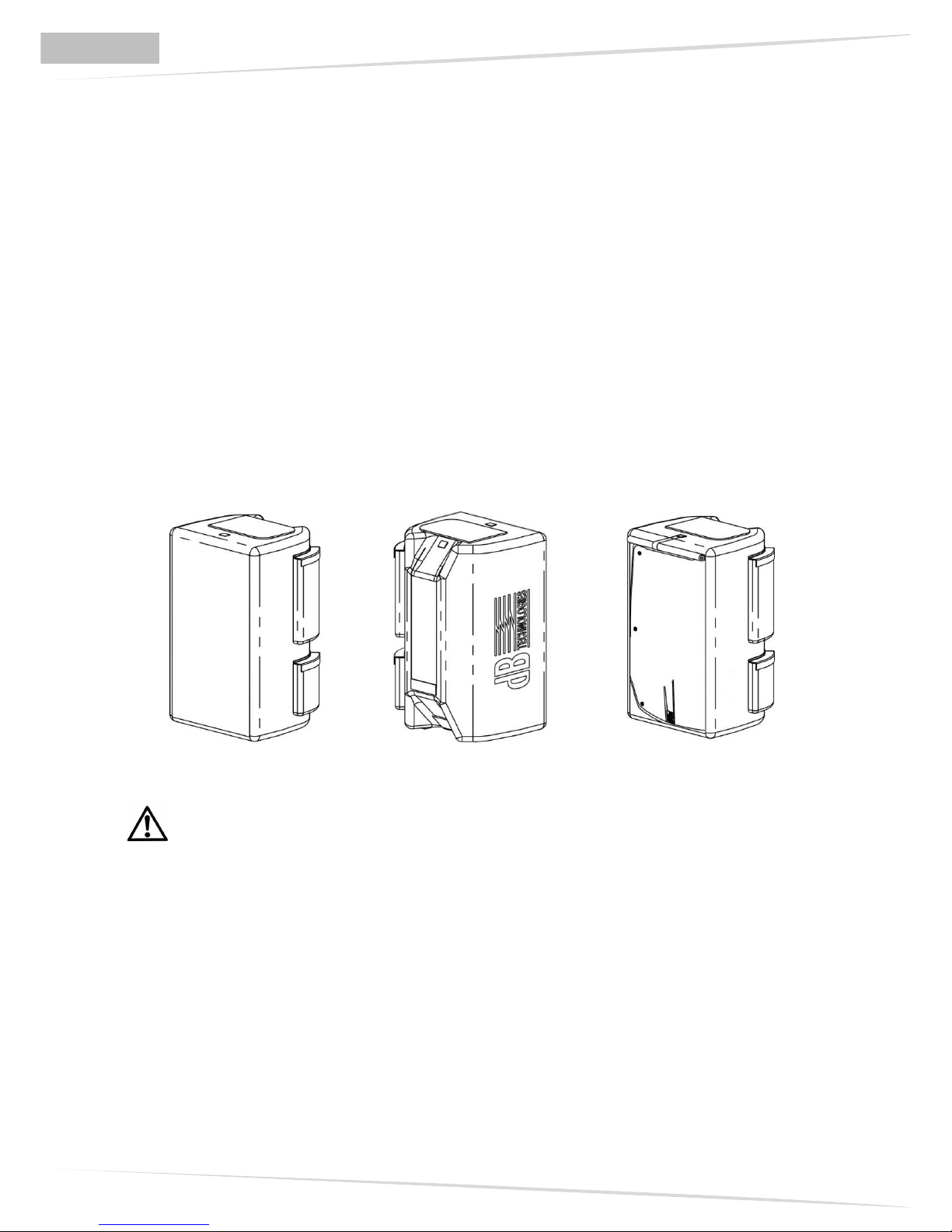

Borsa TC-R4
Borsa per il trasporto, realizzata in materiale impermeabile.
E’ dotata di due tasche laterali che possono essere utilizzate per gli accessori (trasmettitori, lettori MP3,
cavi, etc.).
Sul retro è possibile accedere all’amplificatore, aprendo la copertura tramite due cerniere.
La borsa può essere utilizzata anche durante il funzionamento del diffusore.
ATTENZIONE
Aprire la parte frontale e la parte posteriore della borsa, tramite le apposite cerniere, prima di
mettere in funzione il diffusore.
24
ITALIANO
INFORMAZIONI DI GARANZIA e ASSISTENZA
In caso di richiesta di assistenza tecnica, riparazione, etc. deve essere riferito il numero seriale al centro
assistenza. Il numero seriale è presente sul foglio di Garanzia/Avvertenze (Manuale d’Uso SEZIONE 2),
oppure sul diffusore all’interno del vano batteria.
25
ENGLISH
ENGLISH
SUMMARY
DESCRIPTION ......................................................................................................................................................... 27
C
OMPATIBLE ACCESSORIES
: ................................................................................................................................................. 27
FIRST SWITCH-ON .................................................................................................................................................. 29
B
ATTERY POWER SUPPLY
: .................................................................................................................................................... 29
Connecting the battery ............................................................................................................................................ 29
First charge .............................................................................................................................................................. 30
Subsequent charges ................................................................................................................................................. 30
Battery protection .................................................................................................................................................... 30
M
AINS POWER SUPPLY
....................................................................................................................................................... 30
P
OWER SUPPLY THROUGH AN
AC/DC
ADAPTER
...................................................................................................................... 30
READY4 CONTROLS ................................................................................................................................................ 31
D
ETAIL
: ........................................................................................................................................................................... 31
C
ONTROLS AND FUNCTIONS
................................................................................................................................................. 32
ON/OFF button ......................................................................................................................................................... 32
Led ............................................................................................................................................................................ 32
Volume controls ....................................................................................................................................................... 32
XLR Input .................................................................................................................................................................. 33
RCA Input ................................................................................................................................................................. 33
USB Media Reader ................................................................................................................................................... 33
Mix Out .................................................................................................................................................................... 33
Service USB ............................................................................................................................................................... 34
OLED D
ISPLAY MENÙ
....................................................................................................................................................... 34
USB Media reader .................................................................................................................................................... 34
ISM radio receiver .................................................................................................................................................... 35
Modulo Bluetooth (optional) ................................................................................................................................... 35
Options ..................................................................................................................................................................... 35
INSTALLATION ....................................................................................................................................................... 37
RECOMMENDED CONFIGURATIONS ....................................................................................................................... 38
TECHNICAL SPECIFICATIONS ................................................................................................................................... 39
D
ATA SHEET
: .................................................................................................................................................................... 39
C
OVERAGE
: ...................................................................................................................................................................... 40
DIMENSIONS ......................................................................................................................................................... 41
BLOCKS DIAGRAM ................................................................................................................................................. 42
CONNECTIONS ....................................................................................................................................................... 43
FREQUENCY RESPONSE .......................................................................................................................................... 44
ACCESSORIES ......................................................................................................................................................... 45
MBT-1 B
LUETOOTH RECEIVER MODULE
................................................................................................................................ 45
Installation ............................................................................................................................................................... 45
26
ENGLISH
BLUETOOTH input .................................................................................................................................................... 45
Display ...................................................................................................................................................................... 45
Connection to a device ............................................................................................................................................. 46
R
EADY
4-860M
HAND-HELD TRANSMITTER
........................................................................................................................... 47
R
EADY
4-860P
POCKET TRANSMITTER
.................................................................................................................................. 47
H
EADSETS AND MICROPHONES FOR POCKET TRANSMITTER
........................................................................................................ 47
TC-R4 BAG ..................................................................................................................................................................... 47
WARRANTY AND SUPPORT .................................................................................................................................... 48
CE DECLARATION OF CONFORMITY ........................................................................................................................ 97
27
ENGLISH
DESCRIPTION
READY 4 is a two-way bi-amplified speaker, designed for mobile use, which doesn't need to be connected
to the mains.
The READY 4 speaker is equipped with the modern digital amplifier DIGPRO® G2, which can deliver a power
of 200W.
The DIGPRO® G2 amplifiers use power supplies which are based on the SMPS (Switched-Mode Power
Supply) technology. Thanks to its low power dissipation, the amplifier module can be cooled passively,
without the help of any fan.
READY 4 can be powered: by the built-in 12V lead battery, by the mains (220V or 110V AC) or by a 15Vdc
adapter (not included). This provides great versatility and allows the speaker to be used under any
condition.
The lead battery can be easily replaced if depleted. The rear panel allows to quickly replace it, thus
prolonging the operating time of the READY 4 speaker when not connected to the mains.
On battery power, you can use the speaker near ponds and found that in the case of accidental tipping the
speaker READY4 not come into contact with water or liquids in general.
The digital pre-amplifier with DSP (Digital Signal Processing) manages all the sound parameters. Some
parameters can be accessed by the user (Volume, Eq, etc), while other ones are factory set (crossover freq.,
phase management etc).
Using the keys located under the OLED display you can check the speaker status and enable the different
functions.
The READY 4 speaker is equipped with a radio receiver device, allowing to establish a connection with
wireless transmitter radio microphones, which are sold separately.
The pre-amplifier module is ready for the installation of a Bluetooth interface (sold separately), allowing to
establish a connection with devices which support the same technology, like phones, PCs, etc.
READY 4 is made of high-resistance plastic material and is equipped with a top handle for easier carrying.
The lower section of the box is equipped with a standard stand support (diam.36mm).
Compatible accessories
:
Model code Name Description
MBT-1
Bluetooth interface Additional Bluetooth module
Ready 4-860M
Radio microphone
Compatible ISM (863-865MHz) band
radio transmitter (Hand-held
microphone)
Ready 4-860P
Pocket
Compatible ISM (863-865MHz) band
radio transmitter (belt)
HMB100S
Black headset
Headset microphone (spectacle-like
frame) with condenser cardioid
capsule, Black, with 3.5 stereo jack.
HMS200S
Skin headset
Headset microphone (single ear) with
condenser cardioid capsule, flesh tone,
with 3.5 stereo jack. Waterproof.
28
ENGLISH
LMB100S
Lavalier
Lavalier microphone with condenser
cardioid capsule, Black, with 3.5 stereo
jack.
LMB1000S
Lavalier
Lavalier microphone with condenser
cardioid capsule, Black, with 3.5 stereo
jack.
MPC1000
Instrument clip
Clip allowing to fasten the LMB1000S
microphone to wind instruments (like
trumpet, sax…).
TC-R4
Carrying bag Waterproof bag for Ready4
PSU-R4
Power supply 15 Vdc 3A power supply
F
OR FURTHER INFORMATION ABOUT THE ACCESSORY SPECIFICATIONS AND FEATURES PLEASE REFER TO PAGE 45 AND
FOLLOWING
29
ENGLISH
FIRST SWITCH-ON
Battery power supply:
Along with the speaker, the supply includes a 12V
7Ah lead battery, partially charged for safety
reasons.
ATTENTI0N!
If requir ed, re plac e the ba tter y
wit h o ne of the same type, or with
an equi vale n t on e
The date of the last charge carried out by dB
Technologies before the speaker was sold can be
seen on the outside packaging of the speaker.
ATT ENTI O N!
To ens ure that t he bat tery r emain s
in good wor king ord er, char g e i t
eve ry 3 mon t hs f or 1 4 ho u rs
ATTENTION!
Danger of explosion if the battery is
replaced incorrectly. Battery installation
and replacement must be carried out by
qualified and properly trained personnel,
i.e. personnel in possession of enough
technical knowledge, experience or
instructions to be able to properly
perform the connections.
ATTENTION!
The battery life may vary according to
the usage conditions..
Connecting the battery
• On the rear side of the speaker, open the
battery cover by removing the two screws.
• Extract the cables with the faston contacts
from the battery compartment.
• Partially insert the battery into the relevant
compartment..
• Perform the connections:
Connect the faston contact with the red
cable to the positive pole “+” of the battery,
Connect the faston contact with the black
cable to the negative pole “-” of the battery.
• Fully insert the battery into the relevant
compartment.
• Close the cover back using the relevant
screws.
30
ENGLISH
First charge
When using the speaker for the first time, you
need to fully charge the battery.
• Make sure that the speaker is off, i.e. that
the “POWER” switch is turned to OFF.
• Connect the speaker to the mains power
supply through the VDE plug or the DC
MAIN INPUT plug, by means of a 15Vdc
power supply, not included in the kit.
• The red “LIMITER” LED will blink to
indicate that the speaker is under charge.
• The battery charging symbol will remain
visible on the display; it will disappear
after 20”, if no operations have been
performed in the meanwhile.
Subsequent charges
You need to check the battery charge before
using the speaker. Checking it is required as, even
when it is not used, the battery efficiency
decreases along time.
Turn on the speaker using the “POWER” switch
and check the “LIMITER” LED ; if it is steadily on
the battery is depleted and the speaker can only
be used for a very short time. In this case we
recommend that you charge the battery.
The battery charging status is shown on the
display.
To recharge the battery perform the operations
listed in paragraph “First charge”.
The charging time varies according to the battery
status, and may range between approximately 1
and 15 hours.
Battery protection
The speaker includes a circuit ensuring proper
battery operation and preventing it from getting
fully discharged.
The tripping of the protection in question
indicates that the battery operating voltage has
dropped below the minimum set point
(approximately 9.5-10 volt).
The red “LIMITER” LED will light up and remain
steadily on, then the speaker will be turned off.
The delay between the two stages depends on
the use.
Speaker operation will be automatically restored
when the battery is recharged.
Mains power supply
The READY 4 speaker may be directly powered
from the 100-240V~ 50-60Hz mains through the
VDE connector. Before connecting the mains
outlet, check that the mains outlet supply
parameters are correct. To switch on the speaker
turn the “POWER” switch to “EXTERNAL POWER”.
In this condition, the battery will be partially
charged while in use.
ATTENTION!
The VDE socket of the READY 4 speaker is
the device allowing to disconnect the unit from
the mains; as a consequence, it must always be
easily accessible when the speaker is in use.
Power supply through an AC/DC adapter
The speaker can be powered through connector,
by means of the 15V DC 3A adapter (not
included in the kit). To switch on the speaker turn
the “POWER” switch to “EXTERNAL POWER”. In
this condition, the battery will be partially
charged while in use.
ATTENTION!
For operation with the AC/DC adapter,
only use the model specified in this manual.
31
ENGLISH
READY4 CONTROLS
Detail:
21. OLED display
22. Control buttons
23. On/Signal led
24. Limiter led
25. General volume
26. Mic/Line volume
27. Radio module volume
28. RCA/Bluetooth/MP3 volume
29. Service USB port
30. Jack mix out
31. ON/OFF button
32. XLR/JACK Combo connector
33. Mic/Line selector
34. Stereo RCA input
35. Bluetooth module housing slot
36. USB port (MP3 Player)
37. Battery compartment cover
38. Socket for 15 Vdc 3A external adapter
39. VDE socket 110-220 V
40. Fuse compartment
32
ENGLISH
Controls and functions
ON/OFF button
The speaker is off
The speaker is powered by the mains (110-220 V) or by the 15 Vdc 3A external
adapter.
The speaker is powered by the internal battery.
Led
If the LED blinks, it indicates the speaker is on
The LED remains steadily on, signalling the presence of a signal exceeding
-20dBu
This indicator turns red to indicate that the internal limiter circuit, preventing
amplifier distortion and protecting the loudspeakers from overloads, has
tripped.
Avoid using the system for long periods with the indicator steadily on or
flashing.
Volume controls
It adjusts the general volume of the speaker output
It adjusts the input signal volume for the XLR connector/the 6.3mm (1/4”) jack
“BALANCED INPUT”.
33
ENGLISH
It adjusts the radio microphone input volume (Ready 4-860M hand-held
transmitter, Ready 4-860P pocket transmitter).
It adjusts the input signal volume for the RCA connectors “STEREO MEDIA AUX
INPUT”, for the USB connector “MEDIA AUDIO FORMAT READER”, for the
BLUETOOTH connection.
XLR Input
Balanced XLR/Jack input; it can be used to connect a low impedance dynamic
microphone, or a high-level audio source (e.g. pre-amplifier, mixer, recorder,
CD reader, musical instrument, etc.).
Turn the selector to MIC when using a balanced or unbalanced microphone.
Turn the selector to LINE to use a line level balanced or unbalanced source.
RCA Input
Through the unbalanced RCA connections, this input allows to easily connect
CD readers, MP3 readers, personal computers, smartphones.
USB Media Reader
USB type “A” input for connecting devices for playing audio files.
Playable formats: *.mp3, *.mp2, *.mp1, *.asf, *.wma, *.m4a, *.3gp, *.mp4
Mix Out
This output can be used to send the mixed audio signal to another amplified
speaker, to a recorder or to an additional amplifier.
For the connection, use an unbalanced 6.3mm (1/4”) jack connector.
34
ENGLISH
Service USB
This “B”-type USB connector allows to update the amplifier module firmware,
using a PC and the dedicated “USB Manager” program.
To let users easily update the firmware we have developed a dedicated
program.
We recommend that you download the free USB Manager software
directly from the dBTechnologies site (www.dBtechnologies.com), in
the dedicated “Software & Controller” section.
OLED Display Menù
When the device is turned on, the initialization procedure starts. It lasts few seconds, then the main menu
is displayed.
All menus include:
• Status bar ( a )
• Menu bar ( b )
• Dialogue box ( c )
All the sub-menus include a function allowing to turn on (connect) the functions which are enabled
for the menu in question.
Press OK to turn the menu on/off.
USB Media reader
This menu allows to display the configurations and status of the devices connected
to the “MEDIA AUDIO FORMAT READER” input.
Press the OK button to activate the input on the USB port of the “Media Audio
Format Reader” input. The relevant icon will be displayed on the status bar.
The title of the track to be played, the album name and the artist can be seen on the OLED display.
Main functions:
To play the selected music track. While the track is being played, the button function switches to
“Pause”.
a
b
c
35
ENGLISH
To stop the track playback.
To switch to the previous file folder.
To switch to the previous track.
To switch to the next track.
To switch to the next file folder
Playable formats: *.mp3, *.mp2, *.mp1, *.asf, *.wma, *.m4a, *.3gp, *.mp4
ISM radio receiver
This menu enables reception by the ISM radio module
To use this function you need to purchase a Ready 4-860M hand-held transmitter or Ready 4-860P pocket
(belt) transmitter.
Modulo Bluetooth (optional)
To use this function you need to purchase and install the MBT-1 BLUETOOTH MODULE.
For further information about the Bluetooth menu please refer to the section READY 4 Accessories.
Options
Ready 4 is equipped with an OLED display allowing to control several internal parameters:
Sleep Mode
This option allows to choose the delay before the OLED
display is turned off. Once the display is turned off, you
can restore it by pressing any of the navigation buttons.
By default setting the OLED display is turned off after 30
sec; this setting can be changed as desired, choosing
among the following values:
Never --30 sec – 60 sec -120 sec – 180 sec -240 sec
Voice over
When the voice over function is enabled, Ready 4 can
automatically decrease the output level of all sources
when it detects an input signal from the wireless channel
or from the XLR channel.
As a result, for example, the music level will decrease as
soon as the user speaks into the microphone connected
through the XLR connector or wirelessly.
The available options are:
On Off
Voice Over source
This menu allows to select the input which has priority
over the other ones.
The available options are:
Wireless
Wireless + XLR
36
ENGLISH
Voice Over Threshold With the parameter Threshold setting, sets the level of
activation of the Voice Over setting.
The available options are:
LOW – MID - HIGH
37
ENGLISH
INSTALLATION
ATTENTION!
READY4 must be installed after reading and understanding the safe usage information and
provisions contained in “SECTION 2” of the user manual.
ATTENTION!
Even though it is designed to operate when battery-powered, don't use the equipment in
environments containing liquids (like swimming pools, tanks and/or liquid-holding containers, etc.) and/or
in dusty environments, as the equipment is not protected against the possible seepage/infiltration of
foreign bodies, dust and liquids, which may affect its operation.
Ready 4 is designed to be installed on a stand or be laid on the ground.
Its portability allows to quickly get it ready for operation, thanks to the absence of additional cables.
The figure below shows how to properly install it on a stand with a diameter of 36 mm.
38
ENGLISH
RECOMMENDED CONFIGURATIONS
Ready 4 is equipped with several input options; for this reason it is an extremely versatile speaker, suitable
for all applications.
You can connect it to microphones, instruments, players, USB keys, smartphones etc.; its Mix Out input
allows to configure it as a small mixer, when greater amplification is required.
39
ENGLISH
TECHNICAL SPECIFICATIONS
Data Sheet:
READY 4
System
Active 2-amps, battery powered
Type of amplifier
Digital - Class D
DIGIPRO G2
TM
Technology
Power RMS
100W
Peak Power
200W
Cooling
Convection, fan-free
Controls/Limiter
Dual active-Multiband
RMS/Peak,
Thermal
X-over frequency (cut)
1950Hz, 24dB/oct.
Frequency response (-10dB)
70Hz-20KHz
Sound pressure (SPL)
120dB
Components
1 woofer 10” – VC 1,5”
1 compression driver – VC 1”
Dispersion
60°x85/65° (vertical asymmetric horn)
Input sensitivity MIC/LIN
-30dBu MIC / 0dBu LINE
Input impedance MIC/LIN
600ohm MIC / 30Kohm LINE
Input sensitivity RCA
Unbalanced, 47Kohm
Power supply
Main power supply
Internal battery
DC External Power supply
90-260Vac 45W Full range, SMPS
12V 7Ah Rechargeable lead battery 12V
7Ah – (life >6h)
15V== 3 Ampere (NOT PROVIDED)
Inrush current
1.76A
Current consuption
0.8A
DSP Processor
DSP
AD/DA Audio Conversion
Volume control
Equalization
28/56bit
24bit/48KHz
Digital
6 preset EQ
User Interface
1x OLED Display with 4 keys for speaker
management
2x LED for monitoring audio signal and
battery
1x USB type “B” Service
1x switch power management
(external/OFF/internal)
Inputs and Outputs
MIC/LINE Input
Wireless
Stereo Media Aux Input
Bluetooth Input
Audio file input
Output
1x combo (XLR/JACK 6,3mm) balanced
1x UHF receiver (internal)
2x RCA unbalanced
1x Bluetooth receiver (optional)
1x USB type “A”
1x6,3mm Jack unbalanced
Mechanical parts
Box material
Colour
Pole mount
Handles
Frontal grille
Polypropylene (PP)
Black
36mm
1 top
Performed sheet 1.2mm with internal
foam
Dimensions (LxHxP)
343x553x304 mm
13.72x22.12x12.6 inch.
Weight
11.3Kg
25lbs
40
ENGLISH
Coverage:
41
ENGLISH
DIMENSIONS
42
ENGLISH
BLOCKS DIAGRAM
ENGLISH
43
CONNECTIONS
44
ENGLISH
FREQUENCY RESPONSE
READY 4 EQ LIVE
READY 4 EQ PLAYBACK
READY 4 EQ VOICE
45
ENGLISH
ACCESSORIES
MBT-1 Bluetooth receiver module
The amplifier module of the Ready 4 speaker is ready to house the MBT-1
module, for wireless connection with Bluetooth devices (Personal Computers,
tablets, cell phones, etc....).
The MBT-1 Bluetooth receiver is optional and is sold separately at the request of
the customer.
Installation
To install the MBT-1 module you need to perform the following operations:
• On the rear side of the speaker, open the Bluetooth module cover by removing the two screws.
• Insert the MBT-1 module into the relevant compartment; make sure that the connector is properly
plugged in.
• Close the cover back, using the screws you previously removed.
BLUETOOTH input
The Bluetooth input allows to easily connect the unit to remote devices by a wireless connection; the
devices in question must also be Bluetooth-enabled.
This input is mainly used to listen to audio files.
The volume of this input is adjusted through the “MEDIA VOLUME” control (8).
Display
This menu allows to enable the “BLUETOOTH MODULE” input.
Press the OK button to enable and/or disable the function.
When the function is enabled the menu icon will be displayed in the status bar; now
you can connect to Ready 4 using a remote device.
46
ENGLISH
Connection to a device
• Enable Bluetooth from the controls by selecting the menu and then
pressing OK to enable the “Power ON” function.
• Make sure that the device to be associated is on and ready to
connect via Bluetooth.
• From the device search for the available Bluetooth devices.
• Select “Ready 4” from the list.
• From the device follow the instructions to associate Ready 4 to it.
ATTENTION! If your device requires a password, conventionally use “0000”.
Now you can play on Ready 4 the tracks selected from the remote device.
47
ENGLISH
Ready 4-860M hand-held transmitter
Please refer to the user manual supplied with the product
Ready 4-860P pocket transmitter
Please refer to the user manual supplied with the product
Headsets and microphones for pocket transmitter
Please refer to the user manual supplied with the product
TC-R4 Bag
Carrying bag, made of waterproof material.
It is equipped with two side pockets, which may be used to store the accessories (transmitters, MP3
readers, cables, etc.).
From the rear side you can access the amplifier, by opening the cover through two zippers.
The bag can also be used while the speaker is in operation.
ATTENTION!
Open the front and rear side of the bag, through the special zippers, before turning on the
speaker.
48
ENGLISH
WARRANTY and SUPPORT
When requesting any technical support, repairs, etc. please mention the serial number when contacting
the support centre. The serial number can be found on the Warranty/Caution sheet, or on the speaker,
inside the battery compartment.
49
DEUTSCH
DEUTSCH
Zusammenfassung
BESCHREIBUNG ..................................................................................................................................................... 51
K
OMPATIBLES ZUBEHÖR
: .................................................................................................................................................... 51
INBETRIEBNAHME ................................................................................................................................................. 53
B
ATTERIEVERSORGUNG
: ..................................................................................................................................................... 53
Anschluss der Batterie .............................................................................................................................................. 53
Erstes Aufladen der Batterie .................................................................................................................................... 54
Nachladen ................................................................................................................................................................ 54
Schutz der Batterie ................................................................................................................................................... 54
N
ETZVERSORGUNG
............................................................................................................................................................ 54
V
ERSORGUNG ÜBER
GS-/WS-A
DAPTER
................................................................................................................................ 54
BEDIENELEMENTE VON READY4 ............................................................................................................................. 55
D
ETAILANSICHT
: ................................................................................................................................................................ 55
B
EDIENELEMENTE UND FUNKTIONEN
..................................................................................................................................... 56
Einschalt-Taste ......................................................................................................................................................... 56
Led ............................................................................................................................................................................ 56
Lautstärkenregler ..................................................................................................................................................... 56
XLR-Eingang ............................................................................................................................................................. 57
RCA-Eingang ............................................................................................................................................................ 57
USB Media Reader ................................................................................................................................................... 57
Mix Out .................................................................................................................................................................... 57
Service USB ............................................................................................................................................................... 58
M
ENÜ
OLED D
ISPLAY
....................................................................................................................................................... 58
USB-Medienlesegerät .............................................................................................................................................. 58
Funkempfänger ISM ................................................................................................................................................. 59
Bluetooth- Modul (Option) ...................................................................................................................................... 59
Optionen .................................................................................................................................................................. 59
INSTALLATION ....................................................................................................................................................... 61
EMPFOHLENE KONFIGURATIONEN ......................................................................................................................... 62
TECHNISCHE DATEN ............................................................................................................................................... 63
D
ATENBLATT
: ................................................................................................................................................................... 63
BERICHTERSTATTUNG
: ....................................................................................................................................................... 64
ABMESSUNGEN ..................................................................................................................................................... 65
BLOCKSCHALTBILD ................................................................................................................................................. 66
ANSCHLÜSSE ......................................................................................................................................................... 67
FREQUENZGANG ................................................................................................................................................... 68
ZUBEHÖR .............................................................................................................................................................. 69
EMPFÄNGERMODUL BLUETOOTH
MBT-1 ............................................................................................................................. 69
Installation ............................................................................................................................................................... 69
BLUETOOTH- Eingang ............................................................................................................................................. 69
Display ...................................................................................................................................................................... 69
Verbindung mit einem Gerät ................................................................................................................................... 70
50
DEUTSCH
H
ANDSENDER READY
4-860M ............................................................................................................................................ 71
P
OCKET-SENDER READY
4-860P ......................................................................................................................................... 71
H
EADSETS UND MIKROFONE FÜR POCKET-SENDER
.................................................................................................................. 71
T
ASCHE
TC-R4 ................................................................................................................................................................. 71
GARANTIE- UND KUNDENDIENSTINFORMATIONEN ................................................................................................ 72
CE- KONFORMITÄTSERKLÄRUNG............................................................................................................................ 97
51
DEUTSCH
BESCHREIBUNG
READY 4 ist ein zweifach verstärkter Zwei-Wege- Lautsprecher, der für den mobilen Einsatz ohne Anschluss
an des Stromnetz ausgelegt ist.
Der Lautsprecher READY 4 ist mit einem modernen Digitalverstärker DIGPRO® G2 ausgestattet, der eine
Leistung von 200W bietet.
Die Verstärker DIGPRO® G2 nutzen die SMPS- Technologie (Switched-Mode Power Supply). Dank der
niedrigen Verlustleistung wird das Verstärkermodul passiv, d.h. ohne Lüfter gekühlt.
Die Speisung von READY 4 kann erfolgen: über die eingebaute 12V Bleibatterie, über das Stromnetz (220V
oder 110V WS), oder über einen 15V= Adapter (gehört nicht zum Lieferumfang). Dadurch ist das Gerät
äußerst vielseitig und kann unter beliebigen Gegebenheiten eingesetzt werden.
Die Bleibatterie ist nach dem Entladen leicht auszutauschen. Die Rückwand gestattet einen sehr schnellen
Wechsel der Batterie, so dass der Lautsprecher READY 4 lange Zeit völlig unabhängig vom Stromnetz
betrieben werden kann.
Mit der Batterie Versorgung können Sie den Lautsprecher in der Nähe von Wasser benutzen. Trotzdem
sollen Sie feststellen daß, im Fall einer unvorhergesehenen Umkehrung vom READY4, der Lautsprehcer nicht
im Kontakt mit Wasser oder anderen Flüssigkeiten kommt.
Der digitale Vorverstärker mit DSP (Digital Signal Processing) steuert alle akustischen Parameter. Einige
Parameter können vom Benutzer eingestellt werden (Lautstärke, Eq usw.) während andere fabrikseitig
voreingestellt sind (Crossover freq., Phasensteuerung usw.).
Anhand der unter dem Display OLED befindlichen Tasten können der Zustand des Lautsprechers kontrolliert
und die verschiedenen Funktionen freigegeben werden.
Der Lautsprecher READY 4 ist mit einem Funkempfänger für den Anschluss an drahtlose (wireless)
Funkmikrofone ausgestattete, die separat erhältlich sind.
Der Vorverstärker ist für den Einbau einer Bluetooth-Schnittstelle (separat erhältlich) für die WirelessVerbindung mit anderen Geräten vorgerüstet, die mit der gleichen Technologie arbeiten, wie
beispielsweise Telefone, PC's usw.
READY 4 besteht aus hochfestem Kunststoff und ist oberseitig mit einem Griff ausgestattet, der den
Transport erleichtert. An der Unterseite der Lautsprecherbox befindet sich eine Standardhalterung für
Ständer (Durchm.36mm).
Kompatibles Zubehör:
Typenschlüssel Bezeichnung Beschreibung
MBT-1
Bluetooth-Schnittstelle Zusätzliches Bluetooth-Modul
Ready 4-860M
Funkmikrofon
Kompatibler Funksender im ISM-Band
(863-865MHz) (Handmikrofon)
Ready 4-860P
Pocket
Kompatibler Funksender im ISM-Band
(863-865MHz) (Befestigung am Gürtel)
HMB100S
Schwarzes Headset-Mikrofon
Headset-Mikrofon (Typ Brille) mit
Kondensator- Kardioidkapsel, Farbe
schwarz, Stereo-Stecker 3,5
HMS200S
Headset-Mikrofon Skin
Headset-Mikrofon (einseitig) mit
Kondensator- Kardioidkapsel,
hautfarben, Stereo-Stecker 3,5
Waterproof.
52
DEUTSCH
LMB100S
Lavalier
Lavalier-Mikrofon mit KondensatorKardioidkapsel, Farbe schwarz, StereoStecker 3,5
LMB1000S
Lavalier
Lavalier-Mikrofon mit KondensatorKardioidkapsel, Farbe schwarz, StereoStecker 3,5
MPC1000
Instrumenten-Clip
Clip zur Befestigung des Mikrofons
LMB1000S an Blasinstrumenten (z.B.
Trompete, Sax, usw.).
TC-R4
Tragtasche Undurchlässige Tragtasche für Ready4
PSU-R4
Netzgerät Netzgerät 15 V= 3A
S
PEZIFIKATIONEN UND NÄHERE BESCHREIBUNG DER ZUBEHÖRTEILE AB SEITE
69
53
DEUTSCH
INBETRIEBNAHME
Batterieversorgung:
Der Lautsprecher wird mit einer 12V 7Ah
Bleibatterie geliefert, die aus Sicherheitsgründen
nur teilweise geladen ist.
ACHTUNG!
Bei Beda r f m uss die Batte rie durch
ein e gl e iche n Ty ps o der e ine
ver glei chba r e Bat teri e ers e tzt
wer den.
Das Datum der letzten bei dB Technologies
erfolgten Aufladung vor dem Verkauf des
Lautsprechers ist auf der äußeren Verpackung des
Lautsprechers angegeben.
AC HTUN G !
Um di e Funk t ions tüch tigk e it der
Bat teri e a ufre cht zu erha lten ,
mus s s ie all e 3 M onat e 1 4 Stun den
lan g au fgela den ward en.
ACHTUNG!
Bei nicht korrektem Austausch besteht
die Gefahr, dass die Batterie platzt. Die
Installation und der Austausch der
Batterie müssen deshalb von
qualifiziertem, ausgebildetem Personal
vorgenommen werden, d.h. von
Personen, die spezifische technische
Kenntnisse oder Erfahrung besitzt oder
ausreichend angewiesen wurde, um die
Anschlüsse korrekt vornehmen zu
können
ACHTUNG!
Die Standzeit der Batterie kann sich je
nach Betriebsbedingungen ändern.
Anschluss der Batterie
• An der Rückseite des Lautsprechers
müssen die beiden Schrauben am Deckel
des Batteriefachs entfernt werden.
• Die Kabel mit den Faston-Steckern aus
dem Batteriefach herausziehen.
• Die Batterie teilweise in das Batteriefach
einsetzen.
• Dann folgende Anschlüsse vornehmen:
Der Faston-Kontakt mit dem roten Kabel
ist an den Pluspol (+) der Batterie
anzuschließen,
der Faston-Kontakt mit dem schwarzen
Kabel ist an den Minuspol (-) der Batterie
anzuschließen,.
• Die Batterie nun ganz in das Batteriefach
einsetzen.
• Den Deckel mit den zugehörigen
Schrauben befestigen.
54
DEUTSCH
Erstes Aufladen der Batterie
Bevor der Lautsprecher zum ersten Mal benutzt
wird, muss die Batterie vollständig geladen
werden..
• Sicher stellen, dass der Lautsprecher
abgeschaltet ist, d.h. dass der Schalter
“POWER” auf OFF steht.
• Den Lautsprecher anhand des VDE-
Steckers oder des GS-Steckers DC MAIN
INPUT und einem nicht mitgelieferten
15V= Netzgerät an das Stromnetz
anschließen.
• Die rote Anzeige “LIMITER” blinkt, was
bedeutet, dass die Batterie geladen wird.
• Am Display wird das Symbol der sich
aufladenden Batterie angezeigt, das 20
Sek. erlischt.
Nachladen
Bevor der Lautsprecher benutzt wird, muss stets
die Batterieladung kontrolliert werden. Diese
Kontrolle ist notwendig, weil die Batterieladung
mit der Zeit nachlässt, auch wenn das Gerät nicht
benutzt wird.
Den Lautsprecher anhand des Schalters “POWER”
einschalten und die Anzeige “LIMITER”
kontrollieren. Wenn sie leuchtet, ohne zu
blinken, ist die Batterie leer und der Lautsprecher
kann nur kurze Zeit betrieben werden. In diesem
Zustand sollte die Batterie nachgeladen werden.
Das Laden der Batterie wird am Display
angezeigt.
Zum Laden der Batterie ist vorzugehen, wie im
Abschnitt "Erstes Aufladen" angegeben.
Das Aufladen dauert je nach Entladezustand der
Batterie ca. 1 bis 15 Stunden.
Schutz der Batterie
Der Lautsprecher ist mit einem Schaltkreis
ausgestattet, der den einwandfreien Betrieb der
Batterie überwacht und sie vor dem Tiefentladen
schützt.
Das Ansprechen dieser Schutzeinrichtung
bedeutet, dass die von der Batterie gelieferte
Betriebsspannung unter dem festgelegten
Mindestwert liegt (ca. 9,5-10 Volt).
Dieser Zustand wird zunächst durch stetiges
Leuchten der roten Anzeige “LIMITER” gemeldet,
und dann wird der Lautsprecher vollständig
abgeschaltet. Die Zeit, die zwischen diesen
beiden Phasen vergeht, ist vom Einsatz des
Lautsprechers abhängig.
Der Lautsprecher nimmt automatisch den
normalen Betrieb wieder auf, sobald die Batterie
nachgeladen wurde..
Netzversorgung
Der Lautsprecher READY 4 kann anhand des VDESteckers auch direkt über das Stromnetz 100240V~ 50-60Hz gespeist werden. Bevor der
Stecker in die Steckdose gesteckt wird,
kontrollieren, dass die Parameter des vom Netz
gelieferten Stroms korrekt sind. Zum Einschalten
des Lautsprechers ist der Schalter “POWER” auf
“EXTERNAL POWER” zu stellen. In diesem
Zustand wird während des Lautsprecherbetriebs
teilweise auch die Batterie nachgeladen..
ACTUNG!
Der VDE-Stecker des Lautsprechers
READY 4 ist die Vorrichtung zum Trennen vom
Stromnetz und muss aus diesem Grund während
des Betriebs des Lautsprechers immer leicht
zugänglich sein.
Versorgung über GS-/WS-Adapter
Der Lautsprecher kann anhand des Steckers und
eines (nicht mitgelieferten) 15V= 3A Adapters
gespeist werden. Zum Einschalten des
Lautsprechers ist der Schalter “POWER” auf
“EXTERNAL POWER” zu stellen. In diesem
Zustand wird während des Lautsprecherbetriebs
teilweise auch die Batterie nachgeladen.
ACTUNG!
Für den Betrieb mit GS-/WS-Adapter darf
ausschließlich das in dieser Anleitung
angegebene Modell verwendet werden.
55
DEUTSCH
BEDIENELEMENTE VON READY4
Detailansicht:
41. OLED display
42. Bedientasten
43. On/Signal led
44. Limiter led
45. Allgemeine Lautstärke
46. Lautstärke Mic/Line
47. Lautstärke Funkmodul
48. Lautstärke RCA/Bluetooth/MP3
49. USB-Buchse
50. Jack mix out
51. Einschalt-Taste
52. Stecker XLR/JACK Combo
53. Wahlschalter Mic/Line
54. Eingang RCA Stereo
55. Slot für Bluetooth- Modul
56. USB-Buchse (MP3 Player)
57. Deckel Batteriefach
58. Buchse für externen Adapter15 V= 3A
59. VDE Steckdose 110-220 V
60. Sicherungsfach
56
DEUTSCH
Bedienelemente und Funktionen
Einschalt-Taste
Der Lautsprecher ist abgeschaltet
Der Lautsprecher wird mit Netzstrom (110-220 V) oder über externen 15V= 3A
Netzgerät versorgt.
Der Lautsprecher wird über die integrierte Batterie versorgt.
Led
Das Blinken der Led bedeutet, dass der Lautsprecher eingeschaltet ist
Wenn die Led eingeschaltet bleibt, bedeutet dies, dass ein Signal über -20dBu
ansteht
Diese Anzeige leuchtet rot, wenn der interne Begrenzungsschaltkreis
anspricht, der die Verzerrung des Verstärkers verhindert und die Lautsprecher
vor Überlasten schützt.
Das System nicht über längere Zeit mit leuchtender oder blinkender Anzeige
betreiben.
Lautstärkenregler
Regelt die allgemeine Lautstärke am Ausgang des Lautsprechers
Regelt die Lautstärke des Eingangssignals am Stecker XLR/Jack 6,3mm (1/4”) “BALANCED
INPUT”.
57
DEUTSCH
Regelt die Lautstärke am Eingang des Funkmikrofons (Ready 4-860M Handsender, Ready
4-860P Pocket-Sender).
Regelt di Lautstärke des Eingangssignals an den Steckern RCA “STEREO MEDIA AUX
INPUT”, an der USB-Buchse “MEDIA AUDIO FORMAT READER”, und am BLUETOOTHAnschluss.
XLR-Eingang
Symmetrischer Eingang XLR/Jack zum Anschluss eines dynamischen Mikrofons
mit niedriger Impedanz oder einer vorgeschalteten Tonquelle (z.B
Vorverstärker, Mixer, Recorder, CD-Reader, Musikinstrument usw. )
Den Wahlschalter zur Verwendung eines symmetrischen oder
unsymmetrischen Mikrofons auf MIC stellen. Den Wahlschalter zur
Verwendung einer symmetrischen oder unsymmetrischen Linie als Tonquelle
auf LINE stellen
RCA-Eingang
Dieser Eingang gestattet zusammen mit den symmetrischen RCA-Steckern
einen einfachen Anschluss von CD-Reader, MP3-Reader, PC oder Smartphone..
USB Media Reader
Eingang USB Typ "A" für den Anschluss von Geräten für die Wiedergabe von
Audio Files
Wiedergebbare Formate: *.mp3, *.mp2, *.mp1, *.asf, *.wma, *.m4a, *.3gp,
*.mp4
Mix Out
Dieser Ausgang kann dazu verwendet werden, ein gemixtes Audio-Signal an
einen anderen, verstärkten Lautsprecher, einen Recorder oder einen
zusätzlichen Verstärker zu senden.
Zum Anschluss ist ein unsymmetrischer Jack-Stecker 6,3mm (1/4”) au
verwenden.
58
DEUTSCH
Service USB
Anhand dieser USB-Buchse Typ “B” kann die Firmware des Verstärkermoduls
mithilfe eines PCs und dem spezifischen Programm “USB Manager” upgedatet
werden. Um das Updaten zu ermöglichen und zu erleichtern, wurde ein
spezielles Programm entwickelt.
Die Software USB Manager kann kostenlos direkt von der Website
der Fa. dBTechnologies (www.dBtechnologies.com), Sektion
“Software & Controller” heruntergeladen werden.
Menü OLED Display
Beim Einschalten des Geräts wird die Initialisierung gestattet, die einige Sekunden dauert. Danach wird das
Hauptmenü angezeigt.
In allen Menüs sind folgende Elemente enthalten:
• Statusleiste ( a )
• Menüleiste ( b )
• Dialogfenster ( c )
In allen Submenüs können die für dieses Menü aktiven Funktionen eingeschaltet (zugeschaltet)
werden.
Zum Aufrufen/Verlassen des Menüs die Taste OK drücken.
USB-Medienlesegerät
Dieses Menü gestattet die Anzeige der Konfigurationen und des Status der Geräte,
die am Eingang “MEDIA AUDIO FORMAT READER” angeschlossen sind.
Zur Aktivierung des Eingangs an der USB-Buchse “Media Audio Format Reader” die
Taste OK drücken. Auf der Statusleiste erscheint das entsprechende Symbol.
Am OLED-Display könne der Titel des wiederzugebenden Stücks, der Name der Platte und der Künstler
angezeigt werden
Hauptfunktionen:
a
b
c
59
DEUTSCH
Wiedergabe eines gewählten Musikstücks. Während der Wiedergabe des Stücks hat die Taste die
Funktion “Pause”.
Unterbrechung der Wiedergabe des Stücks.
Zurückschalten auf den vorherigen Folder.
Zurückschalten auf das vorherige Musikstück.
Weiterschalten auf das nächste Musikstück.
Weiterschalten auf den nächsten Folder
Wiedergebbare Formate: *.mp3, *.mp2, *.mp1, *.asf, *.wma, *.m4a, *.3gp, *.mp4
Funkempfänger ISM
Dieses Menü gibt den Empfang durch das Funkmodul ISM frei
Um diese Funktion nutzen zu können, ist ein Handsender Ready 4-860M oder ein Pocket-Sender (zum
Anbringen am Gürtel) Ready 4-860P erforderlich.
Bluetooth- Modul (Option)
Um diese Funktion nutzen zu können, muss ein MODUL BLUETOOTH MBT-1 erworben und installiert
werden.
Die Beschreibung des Bluetooth- Menüs findet sich im Abschnitt READY 4 Zubehör.
Optionen
Ready4 ist mit einem OLED- Display ausgestattet, das es gestattet, verschiedene interne Parameter zu
überwachen:
Sleep Mode
Diese Option gestattet die Einstellung, nach welcher Zeit
das OLED- Display abgeschaltet werden soll. Nach dem
Abschalten kann das OLED- Display jederzeit durch
Drücken einer beliebigen Navigationstaste wieder den
normalen Anzeigebetrieb aufnehmen.
Fabrikseitig ist das Oled-Display so eingestellt, dass es
nach 30 Sekunden abgeschaltet wird. Diese Funktion kann
jedoch nach Belieben auf einen der folgenden Werte
eingestellt werden:
Never --30 sec – 60 sec -120 sec – 180 sec -240 sec
Voice Over
Bei Freigabe der Funktion voice over senkt Ready4
automatisch den Ausgangspegel aller Tonquellen, sobald
ein am Wireless- oder am XLR-Kanal anstehendes Signal
erkannt wird.
Der erkennbare Effekt liegt darin, dass die Musik
automatisch leiser gestellt wird, sobald in das am XLRStecker angeschlossene oder in das Wireless-Mikrofon
gesprochen wird.
Die verfügbaren Optionen sind folgende:
On Off
60
DEUTSCH
Voice Over source
In diesem Menü kann eingestellt werden, welcher Eingang
die Priorität vor den anderen hat.
Die verfügbaren Optionen sind folgende:
Wireless
Wireless + XLR
Voice Over Threshold Durch die Einstellung der Threshold Parameter, legt man
die Inbetriebsetzung Niveau der Anlage Voice Over an.
Die verfügbaren Optionen sind folgende:
LOW – MID - HIGH
61
DEUTSCH
INSTALLATION
ACTUNG!
READY4 darf erst installiert werden, wenn die Angaben und Vorschriften für den sicheren Betrieb in
der SEKTION 2 der Betriebsanleitung gelesen und verstanden wurden.
ACTUNG!
Auch bei Batteriebetrieb darf das Gerät nicht in der Nähe von Flüssigkeiten (Schwimmbäder,
Wannen und/oder sonstige Flüssigkeiten enthaltende Behälter) und/oder in staubiger Umgebung
betrieben werden, da das Gerät nicht gegen das Eindringen von Fremdkörpern, Staub oder Flüssigkeiten
geschützt ist, die seine einwandfreie Funktion beeinträchtigen können.
Ready 4 ist für die Installation auf Stativ oder die Aufstellung auf dem Boden ausgelegt
Da es tragbar ist, kann das Gerät rasch in Betrieb genommen werden, da keine Kabel erforderlich sind.
Nachstehend ist die korrekte Installation auf einem Ständer mit 36 mm Durchmesser beschrieben.
62
DEUTSCH
EMPFOHLENE KONFIGURATIONEN
Ready 4 bietet zahlreiche Anschlussmöglichkeiten, und ist daher äußerst vielseitig und unbegrenzt
einsetzbar.
Als Eingänge können Mikrofone, Instrumente, Player, USB- Sticks, Smartphones usw. verwendet werden.
Außerdem kann das Gerät anhand des Ausgangs Mix Out als kleiner Mixer konfiguriert werden, wenn eine
größere Verstärkung notwendig ist.
63
DEUTSCH
TECHNISCHE DATEN
Datenblatt:
READY 4
System
Aktive 2-Amps, Batteriebetrieb
Verstärker Typ
Digital - Class D
DIGIPRO G2
TM
Technologie
Power RMS
100W
Peak Power
200W
Kühlung
Konvektion, kein Lüfter
Steuerung
/Limiter
Zwei aktive Multiband-RMS / Peak,
Thermal
X-over frequenz (
Schnitt
)
1950Hz, 24dB/oct.
Frequenzgang (-10dB)
70Hz-20KHz
Schalldruck (SPL)
120dB
Components
1 woofer 10” – VC 1,5”
1 compression driver – VC 1”
Dispersion
60°x85/65° (vertikalen asymmetrischen
Horn)
Eingangsempfindlichkeit MIC/LIN
-30dBu MIC / 0dBu LINE
Eingangswiderstand MIC/LIN
600ohm MIC / 30Kohm LINE
Eingangsempfindlichkeit RCA
Unbalanced, 47Kohm
Stromversorgung
Hauptstromversorgung
Interne Batterie
DC Externe Stromversorgung
90-260Vac 45W Umfassendes Angebot,
SMPS
12V 7Ah Blei-Akku 12V 7Ah – (leben >6h)
15V== 3 Ampere (HILFSMITTEL)
Einschaltstrom
1.76A
Stromaufnahme
0.8A
DSP Prozessor
DSP
AD/DA Audio-Konvertierer
Lautstärkeregelung
Ausgleich
28/56bit
24bit/48KHz
Digital
6 preset EQ
Benutzeroberfläche
1x OLED-Display mit 4 Tasten für die
Lautsprechermanagement
2x LED für die Überwachung von
Audiosignal und Batterie
1x USB Typ "B" Service
1x Schalter Power-Management (extern
/ OFF / intern)
Ein- und Ausgänge
MIC / LINE-Eingang
Drahtlos
Stereo Aux Input Medien
Bluetooth-Eingang
Audio-Datei-Eingang
Ausgabe
1x Combo (XLR / Klinke 6,3mm)
ausgeglichen
1x UHF-Empfänger (intern)
2x Cinch, unsymmetrisch
1x Bluetooth-Empfänger (optional)
1x USB Typ "A"
1x6,3mm Jack unsymmetrisch
Mechanische Teile
Box Material
Farbe
Hochständerflansch
Griffe
Frontal Gitter
Polypropylen (PP)
Schwarz
36mm
1 top
Geführt Blech 1,2 mm mit Innenschaum
Abmessungen (BxHxT)
343x553x304 mm
13.72x22.12x12.6 inch.
Gewicht
11.3Kg
25lbs
64
DEUTSCH
Berichterstattung:
65
DEUTSCH
ABMESSUNGEN
66
DEUTSCH
BLOCKSCHALTBILD
DEUTSCH
67
ANSCHLÜSSE
68
DEUTSCH
FREQUENZGANG
READY 4 EQ LIVE
READY 4 EQ PLAYBACK
READY 4 EQ VOICE
69
DEUTSCH
ZUBEHÖR
Empfängermodul Bluetooth MBT-1
Das Verstärkermodul des Lautsprechers Ready 4 ist für den Einbau des Moduls
MBT-1 für den drahtlosen Anschluss von Bluetooth-Geräten ausgestattet
(Personal Computer, Tablet, Handy usw. ).
Der Empfänger Bluetooth MBT-1 ist als Option auf Anfrage des Kunden separat
lieferbar..
Installation
Zur Installation des Moduls MBT-1 ist wie folgt vorzugehen:
• An der Rückseite des Lautsprechers müssen die beiden Schrauben am Deckel des Bluetooth-
Moduls entfernt werden.
• Das Modul MBT-1 in die entsprechende Aufnahme einsetzen und sicher stellen, dass der Stecker
fest sitzt.
• Den Deckel wieder mit den zuvor entfernten Schrauben anbringen.
BLUETOOTH- Eingang
Der Bluetooth-Eingang gestattet den einfachen Anschluss von drahtlosen (wireless) Remote-Geräten, die
ebenfalls mit Bluetooth ausgestattet sein müssen.
Dieser Eingang wird vorwiegend zum Abhören von Audio-Dateien verwendet.
Die Lautstärke dieses Eingangs wird anhand des Elements “MEDIA VOLUME” (8) geregelt.
Display
Dieses Menü gestattet die Freigabe des Eingangs “BLUETOOTH MODULE”.
Zum Aktivieren/Deaktiveren der Funktion die Taste OK drücken.
Bei aktivierter Funktion erscheint auf der Statusleiste das Symbol des Menüs. Nun
kann der Anschluss von Ready 4 an ein Remote-Gerät erfolgen.
70
DEUTSCH
Verbindung mit einem Gerät
Den Bluetooth aktivieren, indem über die Bedienelemente das Menü
angewählt und dann die Taste OK gedrückt wird, um die Funktion “Power
ON” zu aktivieren.
Sicher stellen, dass das anzubindende Gerät eingeschaltet und für die
Verbindung über Bluetooth bereit ist.
Am Gerät die Suche nach den verfügbaren Bluetooth-Geräten starten.
Aus der Liste “Ready 4” auswählen.
Am Gerät die Anweisungen zur Anbindung an Ready 4 befolgen.
ACTUNG! Sollte Ihr Gerät ein Passwort verlangen, so ist konventionell “0000” zu verwenden.
Es ist nun möglich, über Ready4 die am Remote-Gerät gewählten Musikstücke wiederzugeben.
71
DEUTSCH
Handsender Ready 4-860M
Siehe Betriebsanleitung des Produkts
Pocket-Sender Ready 4-860P
Siehe Betriebsanleitung des Produkts
Headsets und Mikrofone für Pocket-Sender
Siehe Betriebsanleitung des Produkts
Tasche TC-R4
Transport-Tasche aus undurchlässigem Material.
Mit zwei Seitentaschen ausgestattet, in denen das Zubehör verstaut werden kann (Sender, Reader MP3,
Kabel usw.).
Auf der Rückseite ist der Verstärker nach dem Öffnen von zwei Reißverschlüssen zugänglich.
Die Taste kann auch während des Betriebs des Lautsprechers benutzt werden.
ACTUNG!
Den vorderen und den Teil der Tasche anhand der Reißverschlüsse öffnen, bevor der Lautsprecher
in Betrieb gesetzt wird..
72
DEUTSCH
GARANTIE- UND KUNDENDIENSTINFORMATIONEN
Bei Anforderung von Kundendienstleistungen, Reparaturen usw. muss der Kundendienststelle stets die
Seriennummer des Lautsprechers mitgeteilt werden. Die Seriennummer ist auf dem Garantieschein
abgedruckt und auch am Lautsprecher im Batteriefach angegeben.
73
FRANCAIS
FRANCAIS
Table Des Matières
DESCRIPTION ......................................................................................................................................................... 75
A
CCESSOIRES COMPATIBLES
: ................................................................................................................................................ 75
PREMIÈRE MISE EN ROUTE .................................................................................................................................... 77
A
LIMENTATION AVEC BATTERIE
: ........................................................................................................................................... 77
Connexion Batterie ................................................................................................................................................... 77
Première recharge.................................................................................................................................................... 78
Recharges successives .............................................................................................................................................. 78
Protection de la batterie .......................................................................................................................................... 78
A
LIMENTATION VIA RESEAU
................................................................................................................................................. 78
A
LIMENTATION VIA ADAPTATEUR
AC/DC .............................................................................................................................. 78
CONTRÔLES READY4 .............................................................................................................................................. 79
D
ETAIL
: ........................................................................................................................................................................... 79
C
OMMANDES ET FONCTIONS
............................................................................................................................................... 80
Touche Mise en fonction .......................................................................................................................................... 80
Led ............................................................................................................................................................................ 80
Contrôles Volume ..................................................................................................................................................... 80
Entrée XLR ................................................................................................................................................................ 81
Entrée RCA ............................................................................................................................................................... 81
USB Media Reader ................................................................................................................................................... 81
Mix Out .................................................................................................................................................................... 81
Service USB ............................................................................................................................................................... 82
OLED A
FFICHEUR MENU
................................................................................................................................................... 82
USB Media reader .................................................................................................................................................... 82
Récepteur Radio ISM. ............................................................................................................................................... 83
Module Bluetooth (en option) .................................................................................................................................. 83
Options ..................................................................................................................................................................... 83
INSTALLATION ....................................................................................................................................................... 85
CONFIGURATIONS RECOMMANDÉES ..................................................................................................................... 86
DONNES TECHNIQUES ........................................................................................................................................... 87
F
ICHE DE DONNEES
: ........................................................................................................................................................... 87
COUVERTURE
: .................................................................................................................................................................. 88
DIMENSIONS ......................................................................................................................................................... 89
SCHEMAS FONCTIONNELS ...................................................................................................................................... 90
BRANCHEMENTS ................................................................................................................................................... 91
RÉPONSE DE FRÉQUENCE ....................................................................................................................................... 92
ACCESSOIRES ......................................................................................................................................................... 93
MODULE RECEPTEUR BLUETOOTH
MBT-1 ............................................................................................................................ 93
Installation ............................................................................................................................................................... 93
Entrée BLUETOOTH ................................................................................................................................................. 93
Afficheur ................................................................................................................................................................... 93
Connexion à un dispositif ......................................................................................................................................... 94
74
FRANCAIS
É
METTEUR DE MAIN READY
4-860M.................................................................................................................................... 95
É
METTEUR DE POCHE READY
4-860P ................................................................................................................................... 95
S
ERRES-TETES ET MICROPHONES POUR EMETTEUR DE POCHE
.................................................................................................... 95
S
AC
TC-R4 ...................................................................................................................................................................... 95
INFORMATIONS DE GARANTIE ET ASSISTANCE ....................................................................................................... 96
DÉCLARATION DE CONFORMITÉ ............................................................................................................................. 97
75
FRANCAIS
DESCRIPTION
READY 4 est un diffuseur amplifié à deux voies, conçu pour une utilisation en mobilité, sans contrainte de
câblage au réseau électrique
Le diffuseur READY 4 est équipé d'un moderne amplificateur numérique DIGPRO® G2 capable de fournir
200W.
Les amplificateurs DIGPRO® G2 utilisent des alimentateurs en technologie SMPS (Switched-Mode Power
Supply). Grâce à sa faible puissance dissipée, le refroidissement du module amplificateur a lieu de façon
statique, sans emploi d'aucun ventilateur.
READY 4 peut être alimenté: par une batterie au plomb de 12V intégrée, du réseau (220V ou 110V AC) ou
encore via un adaptateur 15Vdc (non fourni). Ceci le rend extrêmement polyvalent et permet un emploi en
toute circonstance.
La batterie au plomb est facilement remplaçable en cas de batterie déchargée. Le panneau arrière permet
un remplacement rapide et prolonge ainsi le temps d'utilisation du haut-parleur Ready4 en complète
autonomie du réseau électrique.
L’alimentation à batterie permet d’utiliser le diffuseur près de l’eau. Il faut d’abord verifier qu’en cas de
chute le diffuseur ne tombe pas dans l’eau .
Le préamplificateur numérique avec DSP (Digital Signal Processing) gère tous les paramètres acoustiques.
Certains paramètres accessibles à l'utilisateur (volume, Eq, etc.) et d'autres prédéfinis de fabrication
(crossover fréq., gestion de la phase, etc.).
Sur l'afficheur OLED, via l'emploi des touches situées au-dessous, il sera possible de vérifier l'état du
diffuseur et d'en activer les différentes fonctions.
Le diffuseur READY 4 est équipé d'un dispositif récepteur radio pour la connexion de microphones
émetteurs sans fil (wireless) vendus séparément.
Le module préamplificateur est prédisposé pour l'insertion d'une interface Bluetooth (vendue séparément)
pour la connexion sans fil (wireless) avec des dispositifs disposant de la même technologie, tels que
téléphones, PC, etc.
READY 4 est réalisé en matière plastique d'une grande résistance et est équipé d'une poignée supérieure
afin d'en faciliter le transport. Un support socle standard (diam. 36mm) est disponible dans la partie
inférieure de la boîte.
Accessoires compatibles:
Code du modèle Nom Description
MBT-1
Interface Bluetooth Module additionnel bluetooth
Ready 4-860M
Microphone sans fil
Émetteur Radio dans la bande ISM
(863-865MHz) compatible (Microphone
à main)
Ready 4-860P
Pocket
Émetteur Radio dans la bande ISM
(863-865MHz) compatible (de ceinture)
HMB100S
Serre-tête noir
Microphone à serre-tête (monture à
lunette) avec capsule cardioïde à
condensateur, couleur Noire avec jack
3.5 stéréo.
76
FRANCAIS
HMS200S
Serre-tête peau
Microphone à serre-tête (mono-oreille)
avec capsule cardioïde à condensateur,
couleur chair avec jack 3.5 stéréo.
Étanche.
LMB100S
Lavalier
Microphone lavalier avec capsule
cardioïde à condensateur, couleur
Noire avec jack 3.5 stéréo.
LMB1000S
Lavalier
Microphone lavalier avec capsule
cardioïde à condensateur, couleur
Noire avec jack 3.5 stéréo.
MPC1000
Clip instrument
Clip de fixation microphone LMB1000S
sur les instruments à vent (genre
trompette, saxophone, etc.).
TC-R4
Sac de transport Sac étanche pour transport Ready4
PSU-R4
Alimentateur Alimentateur 15 Vdc 3A
S
PECIFICATIONS ET APPROFONDISSEMENTS SUR LES ACCESSOIRES A PARTIR DE LA PAGE
93
77
FRANCAIS
PREMIÈRE MISE EN ROUTE
Alimentation avec batterie:
Une batterie au plomb 12V 7Ah est fournie avec
le diffuseur qui, pour des raisons de sécurité, est
partiellement chargée.
ATTENTION!
Si néces sair e, r e mpla cer l a ba tter ie
ave c une autr e de m ême t ype o u
équ ival ente .
La date de la dernière recharge effectuée par dB
Technologies avant la vente du diffuseur est
indiquée sur l'emballage externe du diffuseur
même.
ATT ENTI O N!
Rec harg e r l a b atte rie tous les 3
moi s et pend ant 1 4 heur e s afin de
mai nten ir so n ef fica c ité .
ATTENTION!
Danger d'explosion si la batterie est
remplacée de manière incorrecte.
L'installation et le remplacement de la
batterie doivent être effectués par un
personnel qualifié et formé, c'est à dire
par des personnes possédant des
connaissances techniques ou de
l'expérience ou encore suffisamment
d'instructions spécifiques pour leur
permettre de réaliser correctement les
connexions.
ATTENTION!
La durée de la batterie peut varier en
fonction des conditions d'utilisation.
Connexion Batterie
• À l'arrière du diffuseur, ouvrir le volet
batterie après avoir retiré les deux vis,
• Extraire les câbles avec les contacts du
compartiment batterie,
• Insérer partiellement la batterie dans le
compartiment prévu à cet effet.
• Effectuer les connexions:
le contact faston avec câble rouge à
connecter au pôle positif “+” de la
batterie,
le contact faston avec câble noir à
connecter au pôle négatif “-” de la
batterie.
• Insérer complètement la batterie dans le
compartiment prévu à cet effet.
• Refermer à nouveau le volet à l'aide des
vis.
78
FRANCAIS
Première recharge
Lorsqu'on utilise le diffuseur pour la première
fois, il faut charger complètement la batterie.
• Assurez-vous que le diffuseur est éteint
et que l'interrupteur “POWER” est en
position OFF.
• Connecter le diffuseur à l'alimentation de
réseau via la fiche VDE ou la fiche DC
MAIN INPUT via alimentateur 15Vdc (non
de série).
• L'indicateur rouge “LIMITER” clignotera
pour indiquer que le diffuseur est sous
charge.
• Le symbole de la batterie sous recharge
reste visible sur l'afficheur et disparaitra
après 20” d'inactivité.
Recharges successives
Il faut vérifier la charge de la batterie avant
d'utiliser le diffuseur. Ce contrôle est nécessaire,
car, même en cas de non-utilisation, la capacité
de la batterie diminue au fil du temps.
Allumer le diffuseur à l'aide de l'interrupteur
“POWER” et vérifier l'indicateur “LIMITER”, si ce
dernier est allumé et fixe, cela signifie que la
batterie est déchargée et le diffuseur ne pourra
être utilisé que pour un bref laps de temps. Dans
ce cas, il est recommandé de recharger la
batterie.
L'état de charge de la batterie est visible sur
l'afficheur.
Pour recharger la batterie, effectuer les
opérations indiquées au paragraphe “Première
recharge”.
Le temps de recharge varie en fonction de l'état
de la batterie qui peut aller de 1 à 15 heures
environ.
Protection de la batterie
Un circuit est présent dans le diffuseur qui assure
le fonctionnement correct de la batterie et
l'empêche de se décharger complètement.
L'intervention de cette protection signifie que la
tension de fonctionnement de la batterie est
tombée en dessous de la valeur minimale
(environ 9,5-10 volts).
Cette intervention sera signalée avant l'allumage
de l'indicateur rouge “LIMITER” fixe et,
successivement, en éteignant complètement le
diffuseur. Le temps qui s'écoule entre les deux
phases dépend de l'utilisation elle-même.
La reprise de fonctionnement normal du
diffuseur pourra avoir lieu lorsque la batterie sera
rechargée.
Alimentation via réseau
Le diffuseur READY 4 peut être alimenté
directement à partir du réseau d'alimentation
100-240V~ 50-60Hz via le connecteur VDE. Avant
de brancher la prise de secteur, vérifiez que les
paramètres de l'alimentation fournie par la prise
de réseau électrique sont corrects. Pour allumer
le diffuseur, placer l'interrupteur “POWER” sur
“EXTERNAL POWER”. Dans cette condition, la
batterie ne sera rechargée que partiellement lors
de l'utilisation.
ATTENTION!
La prise VDE du diffuseur READY 4 est le
dispositif de déconnexion du réseau et en tant
que telle, elle doit rester facilement accessible
durant l'utilisation du diffuseur.
Alimentation via adaptateur AC/DC
Il est possible d'alimenter le diffuseur via le
connecteur via l'adaptateur 15V DC 3A (non
fourni). Pour allumer le diffuseur, placer
l'interrupteur “POWER” sur “EXTERNAL POWER”.
Dans cette condition, la batterie ne sera
rechargée que partiellement lors de l'utilisation.
ATTENTION!
Pour le fonctionnement avec un
adaptateur AC/DC, n'utilisez que le modèle décrit
dans ce manuel.
79
FRANCAIS
CONTRÔLES READY4
Détail:
61. OLED display
62. Touches de commande
63. On/Signal led
64. Limiter led
65. Volume général
66. Volume Mic/Line
67. Volume module radio
68. Volume RCA/Bluetooth/MP3
69. Prise USB de service
70. Jack mix out
71. Touche de mise en fonction
72. Connecteur XLR/JACK Combo
73. Sélecteur Mic/Line
74. Entrée RCA stéréo
75. Slot emplacement module Bluetooth
76. Prise USB (MP3 Player)
77. Volet compartiment batterie
78. Prise pour adaptateur externe 15 Vdc 3°
79. Prise VDE 110-220 V
80. Compartiment fusible
80
FRANCAIS
Commandes et Fonctions
Touche Mise en fonction
Le diffuseur est éteint
Le diffuseur est alimenté par le courant de secteur (110-220 V) ou par
l'alimentateur externe 15 Vdc 3A.
Le diffuseur est alimenté par la batterie interne.
Led
Si le led clignote, cela signifie que le diffuseur est allumé
Le led reste allumé, indiquant la présence d'un signal supérieur à -20dBu
Cet indicateur s'illumine en rouge pour indiquer l'intervention du circuit
limiteur interne, lequel empêche la distorsion de l'amplificateur et protéger les
haut-parleurs contre les surcharges.
Éviter d'utiliser le système pendant de longues périodes avec l'indicateur
lumineux accès fixe ou clignotant.
Contrôles Volume
Règle le volume général de la sortie du diffuseur
Règle le volume du signal d'entrée au connecteur XLR/Jack 6,3mm (1/4”)
“BALANCED INPUT”.
81
FRANCAIS
Règle le volume d'entrée du microphone sans fil (Ready 4-860M émetteur à
main, Ready 4-860P émetteur de poche).
Règle le volume du signal d'entrée relatif aux connecteurs RCA “STEREO
MEDIA AUX INPUT”, au connecteur USB “MEDIA AUDIO FORMAT READER”, à
la connexion BLUETOOTH.
Entrée XLR
Entrée XLR/Jack équilibré utilisable pour la connexion d'un microphone
dynamique à faible impédance, ou d'une source audio de haut niveau (ex. préamplificateur, mixer, enregistreur, lecteur CD, instrument musical, etc.).
Positionner le sélecteur en position MIC pour l'utilisation d'un microphone
équilibré ou déséquilibré. Placer le sélecteur en position LINE pour utiliser une
source équilibrée ou déséquilibrée au niveau ligne
Entrée RCA
Cette entrée, via les connecteurs RCA déséquilibrés, permette une connexion
facile des lecteurs CD, MP3, des Personal Computeret des Smartphone
USB Media Reader
Porte USB type “A” pour la connexian de dispositifs de réproduction audio.
Formats de lecture: *.mp3, *.mp2, *.mp1, *.asf, *.wma, *.m4a, *.3gp, *.mp4
Mix Out
Cette sortie peut être utilisée pour envoyer le signal audio mixé à un autre
diffuseur amplifié, à un enregistreur ou à un amplificateur supplémentaire.
Pour la connexion, utiliser un connecteur jack 6,3mm (1/4”) déséquilibré.
82
FRANCAIS
Service USB
Via ce connecteur USB de type “B”, il est possible de mettre à jour le
micrologiciel du module amplificateur via un PC et le programme dédié “USB
Manager”.
Un programme a été consacré afin de rendre cette mise à jour possible et
aisée.
Il est recommandé de télécharger gratuitement le software gratuit
USB Manager directement du site de dBTechnologies site
(www.dBtechnologies.com) dans la section consacrée “Software &
Controller”.
OLED Afficheur Menu
Au moment de l'allumage du dispositif, on lance l'initialisation qui dure quelques secondes, avant
l'affichage du menu principal.
Dans tous les menus, on trouve toujours:
• Barre d'état ( a )
• Barre de menu ( b )
• Fenêtre de dialogue ( c )
Dans tous les sous-menus, la fonction de mise en route (connexion) des fonctions actives pour le
menu en cours est présente.
Appuyer sur OK pour allumer/éteindre le menu.
USB Media reader
Ce menu permet de visualiser les configurations et l'état des dispositifs connectés à
l'entrée “MEDIA AUDIO FORMAT READER”.
Appuyer sur la touche OK pour activer l'entrée sur la prise USB de l'entrée “Media
Audio Format Reader”. L'icône relative apparaitra sur la barre d'état.
Sur l'afficheur OLED, il est possible de visualiser le titre du morceau à jouer, le nom de l'album et de
l'artiste.
Principales fonctions:
Pour jouer le morceau musical sélectionné. Durant la reproduction du morceau, la fonction de la
touche est changée en “Pause”.
a
b
c
83
FRANCAIS
Pour arrêter la lecture du morceau.
Pour passer au dossier de fichier précédent.
Pour passer au morceau précédent.
Pour passer au morceau successif.
Pour passer au dossier successif de fichier.
Formats de lecture: *.mp3, *.mp2, *.mp1, *.asf, *.wma, *.m4a, *.3gp, *.mp4
Récepteur Radio ISM.
Ce menu active la réception de la part du module radio ISM
Pour pouvoir utiliser cette fonction, il faudra acheter un émetteur de poche Ready 4-860M ou un émetteur
de poche (ceinture) Ready 4-860P.
Module Bluetooth (en option)
Pour utiliser cette fonction, il faut acheter et installer le MODULE BLUETOOTH MBT-1.
La description du menu Bluetooth se trouve dans la section READY 4 Accessoires.
Options
Ready4 est équipé d'un afficheur OLED permettant de contrôler divers paramètres internes:
Sleep Mode
Cette option permet de choisir le délai après lequel
l'afficheur oled s'éteindra. Une fois éteint, l'afficheur oled
peut revenir à son affichage normal sur simple pression
d'une de ses touches de navigation.
Par défaut, l'afficheur oled s'éteint après 30 secondes,
cette fonction peut être modifiée au choix en
sélectionnant l'une des valeurs suivantes:
Jamais --30 sec – 60 sec -120 sec - 180sec -240 sec
Voice over
Avec la fonction voice over activée, Ready4 peut réduire
automatiquement le niveau de sortie de toutes les sources
sur reconnaissance d'un signal en entrée du canal wireless
ou du canal XLR.
L'effet perçu, pour donner un exemple, consistera en un
abaissement automatique de la musique dès que
l'utilisateur parlera dans le microphone filaire via le
connecteur XLR ou le Wireless.
Les options sont:
On Off
Voice Over source
Dans ce menu, il est possible de sélectionner quelle entrée
aura priorité sur les autres.
Les options sont:
Wireless
Wireless + XLR
84
FRANCAIS
Voice Over Threshold La position du Threshold permet d’activer le Voice Over
Les options sont:
LOW – MID - HIGH
85
FRANCAIS
INSTALLATION
ATTENTION!
La READY4 pourra être installée une fois que les instructions et les prescriptions, contenues dans la
“SECTION 2” du manuel d'utilisation, concernant son utilisation en toute sûreté auront été lues et
assimilées.
ATTENTION!
Même s'il a été conçu pour fonctionner sur batterie, ne pas utiliser l'appareil en présence de
liquides (tels que piscines, cuves, et/ou récipients contenant des liquides, etc.) et/ou dans des
environnements poussiéreux, car l'appareil n'est pas protégé en cas d'accès d'objets, de poussières et de
liquides qui pourraient en compromettre le fonctionnement.
Ready 4 est conçu pour être installé sur support ou placé sur le sol.
Sa portabilité permet une mise en fonction rapide grâce également à l'absence de câblages
supplémentaires.
Voici, ci-dessous, l'installation correcte sur stand avec diamètre de 36 mm
86
FRANCAIS
CONFIGURATIONS RECOMMANDÉES
Ready 4 est équipé de nombreuses possibilités d'entrée qui font de lui un diffuseur polyvalent en toute
situation, il n'y a pas de limites.
Il est possible d'utiliser des microphones, des instruments, des players, des clés USB, des Smartphone, etc.,
et grâce à sa sortie Mix Out, il peut être configuré comme un petit mixer pour les cas où une plus grande
amplification est requise.
87
FRANCAIS
DONNES TECHNIQUES
Fiche de données:
READY 4
Système
Active 2-Amps batterie alimenté
Typologie amplificateur
Digitale – Classe D
DIGIPRO G2
TM
Technologie
Puissance RMS
100W
Puissance de crête (peak)
200W
Refroidissement
Convection, pas de ventilateur
Contrôles/Limiter
Double-Multiband-RMS actif / spikethermique
Fréquence X-over (coupe)
1950Hz, 24dB/oct.
Réponse en fréquence (-10dB)
70Hz-20KHz
Pression sonore (SPL)
120dB
Composants
1 woofer 10” – VC 1,5”
1 compression driver – VC 1”
Dispersion
60°x85/60° (tromba asimmetrica
verticale)
Entrée sensibilité MIC/LIN
-30dBu MIC / 0dBu LINE
Impédance d'entrée MIC/LIN
600ohm MIC / 30Kohm LINE
Entrée sensibilité RCA
Sbilanciato, 47Kohm
Alimentation
Alimentation principale
Batterie Interne
Alimentation DC externe
90-260Vac 45W Full range, SMPS
Batterie d'acide de plomb rechargeable
12V 7Ah – (durée de vie >6h)
15V== 3 Ampere (NON FOURNI)
Courant d'appel
1.76A
Consommation de courant
0.8A
Processeur DSP
DSP
Conversion AD audio / DA
Contrôle du volume
Egalisation
28/56bit
24bit/48KHz
Digitale
6 preset EQ
Interface utilisateur
1x écran OLED avec 4 boutons pour la
gestion du diffuseur
2x LED pour la surveillance de signal
audio et de la batterie
USB de type 1x service "B"
1x commutateur Power Management
(externe / OFF / interne)
Entrées et sorties
MIC / LINE
Sans fil
Stereo Aux supports Entrée
Entrée Bluetooth
Fichier audio d'entrée
Sortie
1x combo (XLR / JACK 6,3 mm)
équilibrée
1x récepteur UHF (interne)
2x RCA asymétrique
1x récepteur Bluetooth (en option)
1x USB Type "A"
1x6,3mm Jack déséquilibrée
Mécanique
Matériel Box
Couleur
Béquille
Poignées
Grille frontale
Polypropylène (PP)
Noir
36mm
1 supérieur
1.2mm tôle perforée avec mousse à
l'intérieur
Dimensions (LxHxP)
343x553x304 mm
13.72x22.12x12.6 inch.
Poids
11.3Kg
25lbs
88
FRANCAIS
Couverture:
89
FRANCAIS
DIMENSIONS
90
FRANCAIS
SCHEMAS FONCTIONNELS
FRANCAIS
91
BRANCHEMENTS
92
FRANCAIS
RÉPONSE DE FRÉQUENCE
READY 4 EQ LIVE
READY 4 EQ PLAYBACK
READY 4 EQ VOICE
93
FRANCAIS
ACCESSOIRES
Module récepteur Bluetooth MBT-1
Le module amplificateur du diffuseur Ready 4 est prédisposé pour accueillir le
module MBT-1, destiné à la connexion sans fil à des dispositifs pourvus de
Bluetooth (Personal Computer, tablettes, téléphones mobiles, etc.).
Le récepteur Bluetooth MBT-1 est en option et est vendu séparément, sur
demande du client.
Installation
Pour installer le MBT-1, il faut effectuer les opérations suivantes :
• Sur l'arrière du diffuseur, ouvrir le battant du module Bluetooth après avoir retiré les deux vis.
• Insérer le module MBT-1 dans l'emplacement spécial, assurez-vous que le connecteur est bien
inséré.
• Refermer la porte avec les vis retirées précédemment.
Entrée BLUETOOTH
L'entrée Bluetooth permet une connexion facile de dispositifs à distance via une connexion sans fil
(Wireless), ces dispositifs doivent, à leur tour, être équipés de Bluetooth..
Cette entrée est utilisée, principalement, pour l'écoute de fichiers audio.
Le volume de cette entrée est réglé via le contrôle “MEDIA VOLUME” (8).
Afficheur
Ce menu permet l'activation de l'entrée “BLUETOOTH MODULE”.
Appuyer sur la touche OK pour activer et/ou désactiver la fonction.
Lorsque la fonction est active sur la barre d'état, l'icône du menu apparaitra; il est
maintenant possible de se connecter à Ready 4 avec un dispositif à distance.
94
FRANCAIS
Connexion à un dispositif
• Activer le Bluetooth à partir des commandes en sélectionnant le
menu puis en appuyant sur OK pour activer la fonction “Power ON”.
• Assurez-vous que le dispositif à associer est allumé et prêt à se
connecter via Bluetooth.
• À partir du dispositif, effectuer la recherche des appareils Bluetooth
disponibles.
• Sélectionner “Ready 4” de la liste.
• À partir du dispositif, suivre les instructions pour l'associer Ready 4.
ATTENTION! Si votre dispositif demande un mot de passe, utiliser, par convention “0000”.
Il est maintenant possible de reproduire sur Ready 4, les morceaux choisis à partir du dispositif à distance.
95
FRANCAIS
Émetteur de main Ready 4-860M
Se référer au manuel d'utilisation du produit lui-même
Émetteur de poche Ready 4-860P
Se référer au manuel d'utilisation du produit lui-même
Serres-têtes et Microphones pour émetteur de poche
Se référer au manuel d'utilisation du produit lui-même
Sac TC-R4
Sac de transport, réalisé en matériau imperméable.
Il est pourvu de deux poches latérales pouvant être utilisées pour les accessoires (émetteurs, lecteurs MP3,
câbles, etc.).
Il est possible d'accéder à l'amplificateur sur le rétro en ouvrant le couvercle via les deux charnières.
Le sac peut être utilisé également pendant le fonctionnement du diffuseur.
ATTENTION
Ouvrez la partie avant et la partie arrière du sac, via les charnières spéciales, avant de mettre le
diffuseur en fonction.
96
FRANCAIS
INFORMATIONS DE GARANTIE ET ASSISTANCE
Dans le cas de demande d'assistance technique, de réparation, etc., il faudra communiquer le numéro de
série au centre assistance. Le numéro de série se trouve sur la feuille de Garantie/Avertissements, ou sur le
diffuseur situé à l'intérieur du compartiment de la batterie.
97
DICHIARAZIONE CE di CONFORMITA’
CE DECLARATION OF CONFORMITY
CE- KONFORMITÄTSERKLÄRUNG
DÉCLARATION DE CONFORMITÉ
98
99
A.E.B. Industriale Srl
Via Brodolini, 8
Località Crespellano
40053 VALSAMOGGIA
BOLOGNA (ITALIA)
Tel +39 051 969870
Fax +39 051 969725
www.dbtechnologies.com
info@dbtechnologies-aeb.com
Codice 420120206 Rev 1.0
Loading...
