DB Technologies RDNET-CONTROL-2 Users Manual

CONTROL 2

Master Control UnitMaster Control Unit

A.E.B. INDUSTRIALE s.r.l.

Via Brodolini, 8 - 40056 Crespellano (Bo) - ITALIA
Tel. + 39 051 969870 - Fax. + 39 051 969725
Internet: www.dbtechnologies.com
E-mail: [e-mail]

MANUALE D’USO - Sezione 1

USER MANUAL - Section 1

BEDIENUNGSANLEITUNG - Abschnitt 1

CARACTERISTIQUES TECHNIQUES - Section 1

Made in Italy

COD. 420120189 Rev 2.0

DESCRIZIONE

ItalianoItalianoItaliano

Manuale d’usoManuale d’uso

RDNET CONTROL 2 è una interfaccia hardware, che permette il collegamento di
dispositivi dB-Technologies compatibili RDNET (come DVA T12, DVA S30N, etc.), ad un
Personal Computer (PC) attraverso una connessione USB.

Il sistema RDNET è sviluppato appositamente per la creazione di rete dati per il
monitoraggio e il comando di più sistemi. L’unità di controllo RDNET CONTROL 2 può
gestire fino ad 2 sottoreti, a ciascuna delle quali si possono collegare fino a 32 dispositivi
(2 sottoreti x 32 = 64 dispositivi).

L’indirizzamento dei vari dispositivi viene gestito automaticamente dall’interfaccia
RDNET CONTROL 2. Ad ogni dispositivo viene assegnato un indirizzo univoco durante
la procedura di accensione della rete stessa.

Per il funzionamento della rete RDNET è necessario installare sul PC il Software dedicato,
su ambiente Microsoft Windows®.
Dal PC è possibile monitorare il funzionamento di ogni singolo dispositivo collegato alla
rete, ed è possibile modificarne i parametri come volume di uscita, MUTE,
equalizzazione, ritardo, ecc.
Le configurazione della rete e dei dispositivi possono essere salvate sul PC e ricaricate
successivamente .

Il sistema RDNET è “real-time”: le informazioni relative allo stato di funzionamento dei
dispositivi sono acquisite in tempo reale, caratteristica che permette di avere una visione
globale dei dispositivi connessi.

Per il corretto funzionamento della comunicazione USB (1.1 o 2.0) tra il PC ed RDNET
CONTROL 2 si consiglia di utilizzare il cavo USB fornito in dotazione.

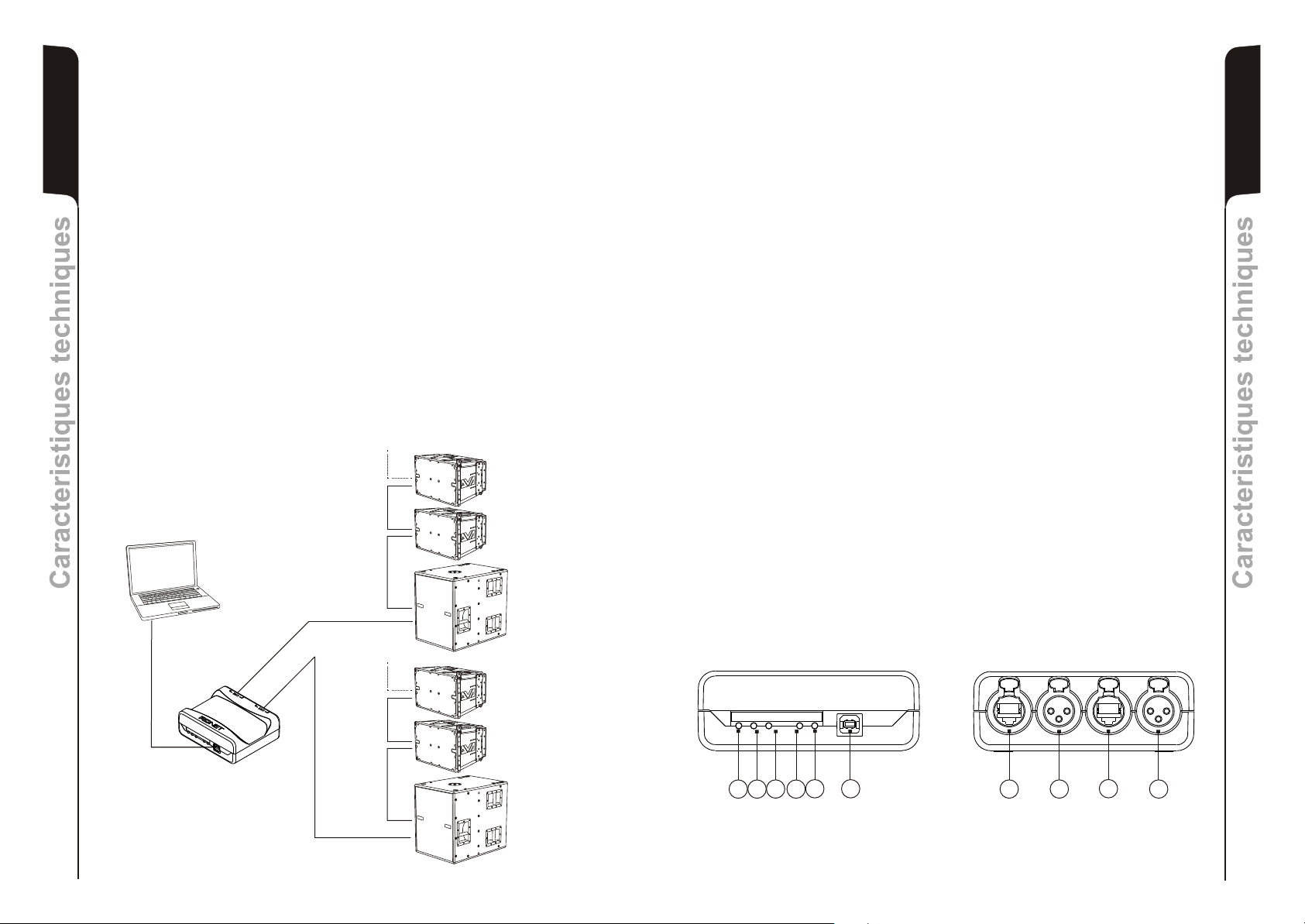

SOTTORETE 2
(max. 32
per sottorete)

PC

COMANDI E FUNZIONI

1) Indicatore luminoso "CH 1"

Questo indicatore luminoso, LED di colore verde, lampeggia per indicare la
trasmissione o ricezione dei dati nella sottorete 1.

2) Indicatore luminoso "CH 2"

Questo indicatore luminoso, LED di colore verde, lampeggia per indicare la
trasmissione o ricezione dei dati nella sottorete 2.

3) Indicatore luminoso "LINK"

Questo indicatore luninoso, LED di colore verde, verrà utilizzato per applicazioni
future.

4) Indicatore luminoso "ERROR"

Questo indicatore luminoso , LED di colore rosso, si accende per indicare la
rilevazione di errori nella trasmissione o ricezione dei dati.

5) Indicatore luminoso "ON"

Questo indicatore luminoso, LED di colore verde, si illumina per indicare che il
dispositivo è acceso, è alimentato tramite la presa USB.

6) Connettore USB

Connettore presa USB di tipo B, per il collegamento ad un computer, tramite cavo
fornito in dotazione.
Tramite questo connettore USB, viene inoltre fornita l'alimentazione all'interfaccia
RDNET CONTROL 2.

7) Connettore RJ 45 - "CH1"

Connettore per il collegamento RDNET della sottorete 1 tramite cavo CAT5.
Per le connessioni fare riferimento al paragrafo " Connessioni canali".
Se si utilizza questo connettore, NON COLLEGARE il connettore XLR "CH1" (8).

8) Connettore XLR - "CH1"

Connettore per il collegamento RDNET della sottorete 1.
Per le connessioni fare riferimento al paragrafo " Connessioni canali"
Se si utilizza questo connettore, NON COLLEGARE il connettore RJ 45 "CH1" (7).

9) Connettore RJ 45 - "CH2"

Connettore per il collegamento RDNET della sottorete 2 tramite cavo CAT5.
Per le connessioni fare riferimento al paragrafo " Connessioni canali".
Se si utilizza questo connettore, NON COLLEGARE il connettore XLR "CH2" (10) .

10) Connettore XLR - "CH2"

Connettore per il collegamento RDNET della sottorete 2.
Per le connessioni fare riferimento al paragrafo " Connessioni canali".
Se si utilizza questo connettore, NON COLLEGARE il connettore RJ 45 "CH2" (9).

ItalianoItalianoItaliano

Manuale d’usoManuale d’uso

USB

PUSH PUSH PUSHPUSH

LINK CH2

SOTTORETE 1
(max. 32
per sottorete)

RDNET CONTROL 2

CH1

1

1

ERROR

3 5

2 4

ON

6

7

8

9

10

2

CONNESSIONI CANALI

UTILIZZARE SOLO UNA DELLE 2 PORTE DISPONIBILI

CONNETTORE RJ 45

Pin
1 – disponibile per altre funzioni (ad esempio: audio +)
2 – disponibile per altre funzioni (ad esempio: audio –)
3 – disponibile per altre funzioni (ad esempio: massa analogica)

ItalianoItalianoItaliano

4 – massa digitale
5 – massa digitale
6 – disponibile per altre funzioni (ad esempio: alimentazione)
7 – RS 485 A
8 – RS 485 B

PRESA XLR

Pin
1 – massa digitale
2 – RS 485 A
3 – RS 485 B

COLLEGAMENTO DELLE SOTTO RETI

Ciascuna delle 2 porte RDNET disponibili nell'unità di controllo RDNET CONTROL 2 può
essere collegata a max. 32 dispositivi compatibili posti in cascata.

Ad esempio: la porta nr.1 dell'unità di controllo RDNET CONTROL 2 è collegata
all'ingresso DATA IN di un diffusore DVA T12, la cui uscita parallela DATA LINK è inviata

Manuale d’usoManuale d’uso

all'ingresso del successivo diffusore DVA T12 od un altro diffusore.

RDNET

CONTROL 2

PUSH

CH 1

DVA T12 [1] DVA T12 [2] DVA S1518N [3]

PUSH

Data
Input

PUSH

Data
Link

DVA Network

RDnet CONTROL 2 è equipaggiato con interfaccia di rete proprietaria, denominata
RDNET tramite la quale è possibile interfacciarsi al computer.

|1|2|3|4|5|6|7|8|

A questo scopo è stato sviluppato il protocollo proprietario di comunicazione RDnet con il
quale è possibile ricevere e inviare i dati; questo collegamento permette di monitorare in
tempo reale i parametri del diffusore come livello del segnale, stato del limiter, etc...
E’ possibile selezionare diversi valori di crossover, delay, volume ed aggiungere

RJ 45

equalizzazioni, tramite l’apposito plug-in.

Si raccomanda di scaricare il software gratuito DVA Network direttamente dal

DOWNLOAD

1122

sito dB Technologies (www.dbtechnologies.com) nella sezione dedicata
«Software & Controller»

ItalianoItalianoItaliano

DA I TECNICIT

XLR

Link
Active

PUSH PUSH

Link Link
Active Active

Data
Input

PUSH PUSH

Data
Link

Data
Input

Data
Link

33

[n]

PUSH

Link
Active

Data
Input

PUSH

Data
Link

Rtee

Stand rd EIA
Gestione

a .

M x

lle ament

C

2 connett
2 connett ri XL

g

o

lle ament

C

S ti

U B (

mentazione

Al

ra i

T

a c i e

Car tteristiche mec

Scatola pl

i e

D m nsioni (L
Peso etto 75

RS-485a

di ma . 2 sotto reti

x
i

o

d s

p s tivi c

32 i

i

RDNETo g

r

o

ri RJ 45 (Ethe C n) c

o R

tri

l

o

PC

a

o

p B)

i

presa USB tipo B m te

an

t i

nABc

s ica

x P

Hx ): 1

: 1

n

o

p

olari femmine (alternat vi agli RJ 5)

ch

S

l

l egati a ciascuna oto rete

o o

s t

C

n cavo AT

5

i 4

o

o

l re Nero a

1 m

1x40,5x89,5 m

gr

Manuale d’usoManuale d’uso

Nell'esempio, [n] è un Numero compreso tra 3 e 32 (limite massimo dei dispositivi
collegabili ad una sotto rete).

La lunghezza complessiva del cavo CAT5 di una sotto rete NON può eccedere i 900 metri.

NOTE SUL SOFTWARE RDNET

111m m

CH2

40,5mm

CH1

89,5mm

Il software RDNET è utilizzabile per la sola configurazione del sistema dB Technologies
RDNET ed è protetto dalle leggi sul copyright.

È fatto divieto di modificare, cambiare, ricercare di risalire al codice sorgente decompilando
il software.

In nessun caso, dB Technologies potrà essere ritenuta responsabile nei confronti
dell'utente finale per danni di qualsiasi genere compresi, in senso esemplificativo ma non
esaustivo, danni finanziari per mancati utili o per perdita di informazioni commerciali
derivanti dall'utilizzo o dall'impossibilità di utilizzo del presente software. Tale clausola è
efficace anche nel caso che dB Technologies sia stata avvisata della possibile esistenza di
tali danni; anche nel caso che il software presenti errori di programma materiali, verificabili
e riproducibili, dB Technologies non avrà l'obbligo di modificare tali errori.

3

CLASSIFICAZIONE EMI

In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti
Elettromagnetici E3 o inferiori (E2, E1).

4

DESCRIPTION

EnglishEnglishEnglish

user manualuser manual

RDNET CONTROL 2 is an hardware interface to connect dB Technologies RDNET
compatible devices (DVA T12, DVA S30N,etc.), to a Personal Computer (PC) by means of
an USB connection.

The RDNET system was purposely developed to create a data network for monitoring
and command of more systems.
subnets. Up to 32 devices can be connected to each subnet (2 subnets x 32 = total 64
devices).

The addressing of the various devices is handled automatically by RDNET CONTROL 2
interface. Each device is assigned a unique address during the power on procedure of
network.
For the RDNET network operating, it is necessary to install the appropriate Software on
PC, on Microsoft Windows® environment.

From PC it is possible to check the operating of each single device connected to the
network and edit its parameters output level, mute, equalization, delay, etc.
The network and devices configuration can be saved as file in the PC and later reloaded.

RDNET is a “real-time” system: Information relating to the functioning of the devices is
acquired in real-time, a feature that allows a global view of connected devices.

For the correct working of USB (1.1 o 2.0) communication between PC and RDNET
CONTROL 2 it is recommended to use the USB cable supplied.

PC

The RDNET CONTROL 2 unit can manage up to 2

SOTTORETE 2
(max. 32
per sottorete)

CONTROLS AND FUNCTIONS

1) "CH 1" Indicator light

This indicator light, green LED, flashes to indicate data transmission or reception in
the subnet 1.

2) "CH 2" Indicator light

This indicator light, green LED, flashes to indicate data transmission or reception in
the subnet 2.

3)

"LINK" Indicator light

This indicator light, green LED, will be used for future applications.

4)

"ERROR" Indicator light

This indicator light, red LED, lights up to indicate
reception.

5)

"ON" Indicator light

This indicator light, green LED, lights up to indicate
USB.

6) USB Connector

USB type B connector, for computer link, by means of cable provided.
The RDNET CONTROL 2 is powered by USB connector

7) RJ45 Connector - "CH1"

Connector for Subnet 1 RDNET connection CAT5 cable. For
connections refer to "CHANNEL CONNECTIONS" page 19.
If this connector is used DO NOT CONNECT the connector "CH1" XLR socket (8).

8) XLR Connector - "CH1"

Connector for Subnet 1 RDNET connection. For connections refer to "CHANNEL
CONNECTIONS"page 19.
If this connector is used DO NOT CONNECT the connector "CH1" RJ45 socket (7).

9) RJ45 Connector - "CH2"

Connector for Subnet 2 RDNET connection by means of CAT5 cable. For
connections refer to "CHANNEL CONNECTION" below.
If this connector is used DO NOT CONNECT the connector "CH2" XLR socket (10).

10) XLR Connector - "CH2"

Connector for Subnet 2 RDNET connection. For connections refer to "CHANNEL
CONNECTION" below.

If this connector is used DO NOT CONNECT the connector "CH2" RJ45 socket (9).

errors during data transmission or

that device is on and powered by

by means of

EnglishEnglishEnglish

user manualuser manual

USB

PUSH PUSH PUSHPUSH

LINK CH2

SOTTORETE 1
(max. 32
per sottorete)

RDNET CONTROL 2

CH1

1

5

ERROR

3 5

2 4

ON

6

7

8

9

10

6

CHANNEL CONNECTION

DO NOT CONNECT BOTH RJ 45 AND XLR
CONNECTORS T0 THE SAME RDNET PORT!

RJ 45 CONNECTOR

Pin

1 – available for other functions (for example: audio signal +, hot)
2 – available for other functions (for example: audio signal –, cold)

EnglishEnglishEnglish

3 – available for other functions (for example: analogue ground)
4 – digital ground
5 – digital ground
6 – available for other functions (for example: power supply)
7 – RS 485 A
8 – RS 485 B

XLR SOCKET

Pin

1 – digital ground
2 – RS 485 A
3 – RS 485 B

SUBNET CONNECTION

Each of the 2 available RDNET ports of the RDNET CONTROL 2 unit can be connected to

user manualuser manual

max. 32 compatible devices (linked in ‘daisy-chain’).
Example: the RDNET CONTROL 2 port 1 is connected to the DATA IN input of a DVA T12

loudspeaker, of which DATA LINK parallel output is linked to the input of the following DVA
T12 loudspeaker.

RDNET

CONTROL 2

PUSH

CH 1

In the example above, [n] is a number from 3 to 32 (max. quantity of devices that can be
connected to a subnet).

The total CAT 5 cable length of a subnet cannot exceed 900 metres (c. 2950 feet).

DVA T12 [1] DVA T12 [2]

RDNET

PUSH

Link
Active

Data
Input

PUSH

Data
Link

RDNET

PUSH

Data
Input

PUSH

Data
Link

DVA Network

RDnet CONTROL 2 is equipped with proprietary network interface, called RDNET, for PC

interface.
For this purpose, a proprietary communication protocol has been developed for receiving

|1|2|3|4|5|6|7|8|

and sending data; this connection permits real-time monitoring of the diffuser parameters,
such as output power, amplifier temperature, limiter status, etc...
It is also possible to select various equalizations or create new ones, set the desired
volume levels using the specific plug-in.

RJ 45

DOWNLOAD

1122

work:

XLR

DVA T12 [n]

Link
Active

33

RDNET

PUSH

Link
Active

Data
Input

PUSH

Data
Link

etN

R

P c n t :C

P

M

ET con

o

we ply o

r sup

chanic

It is recommended to download DVA Network free software directly from
dB Technologies (www.dbtechnologies.com) in the special section
«Software & Controller»

I A

C TION

st nd
u o

m

nec

S SPECIF

d S-48

a a

r EIA R

2 m na

a g su

ax. d

32 e

nec ion :

t

5

R

po e LR

e

hr

t e - l X

ion

B)USB (type

5
bn

ed

v e ne

ic s con

s DN

s ( he

s ck

o e

Et

n r

etp t

d ea s

cte

C

o A

r

t (as a te

ch u e

to

n) for C T 5

to J 4

i

n

at ve

l r

bn t

ca2 J 4 con ecto

R 5)2

ble

:

yp B socke

T

SB

er d

o

U

chara t

A Pl sti OX, B

BS a

D

im
e t:

c B

en io W Hx

s ns (

t weigh 17 gr

x

5N

111m m

CH2

e

:

e al cteris ic

s

k co o

a

l c l r

): 1

D

1

1x4

t p w e by

5x89 5 m

0,

CH1

, m

40,5mm

EnglishEnglishEnglish

user manualuser manual

89,5mm

NOTES ABOUT THE RDNET SOFTWARE

The RDNET software is protected by international copyright laws and is to be used to
configure the dB Technologies RDNET system only.

It is not allowed to modify or change or try to decompile this software.
In no event shall dB Technologies be liable to end-users for any damage whatsoever,

including but not limited to financial damages for loss of business profits or business
information due to the software use or inability to use this product. The foregoing provision
is effective even if dB Technologies has been advised of the possibility of such damages.
Even if the software has any material, verifiable and reproducible program errors,
dB Technologies shall have no obligation to modify such errors.

7

EMI CLASSIFICATION

According to the standards EN 55103 this equipment is designed and suitable to operate in E3
(or lower E2, E1) Electromagnetic environments.

8

BESCHREIBUNG

RDNET CONTROL 2 ist eine Hardware- Schnittstelle, die die Anbindung von Geräten
dB-Technologies, die mit RDNET kompatibel sind (wie DVA T12, DVA S30N, usw.) an einen
Personal Computer (PC) über einen USB-Anschluss gestattet.

Das System RDNET wurde spezifisch für den Aufbau von Datennetzen zur Überwachung
und Steuerung mehrerer Systeme entwickelt. Die Steuereinheit RDNET CONTROL 2 kann
bis zu 2 Subnetze steuern, an denen jeweils bis zu 32 Geräte angeschlossen werden

DeutschDeutschDeutsch

können (2 Subnetze x 32 = 64 Geräte).
Die Adressierung der verschiedenen Geräte erfolgt automatisch durch die Schnittstelle

RDNET CONTROL 2. Jedem Gerät wird während der Einschalt-Prozedur des Netzes eine
eindeutige Adresse zugewiesen.

Zum Betrieb des Netzes RDNET muss auf dem PC die spezifischen Software in Umgebung
Microsoft Windows ® installiert werden.

Über den PC kann die Funktion jedes einzelnen, an das Netz angeschlossenen Geräts
überwacht werden. Außerdem können über den PC die Parameter geändert werden, wie
beispielsweise Ausgangslautstärke, MUTE-Funktion, Equalizer, Verzögerung usw.

Die Konfiguration des Netzes und der Geräte kann auf dem PC gespeichert und später
wieder geladen werden.

Das System RDNET arbeitet in Echtzeit: die Informationen bezüglich des Betriebszustands
der Geräte werden in Echtzeit erfasst, was eine globale Übersicht über die angebundenen
Geräte bietet.

Um eine einwandfreie Funktion der USB- Kommunikation (1.1 oder 2.0) zwischen PC und
RDNET CONTROL 2 zu erzielen, empfiehlt sich die Verwendung des mitgelieferten USB­Kabels.

BedienungsanleitungBedienungsanleitung

USB

PC

SOTTORETE 2
(max. 32
per sottorete)

BEDIENELEMENTE UND FUNKTIONEN

1) Leuchtanzeige "CH 1"

Diese Leuchtanzeige, d.h. eine grüne LED, blinkt beim Senden bzw. beim Empfang

von Daten auf dem Subnetz 1.

2) Leuchtanzeige "CH2"
Diese Leuchtanzeige, d.h. eine grüne LED, blinkt beim Senden bzw. beim Empfang

von Daten auf dem Subnetz 2

3) LINK"

Leuchtanzeige "

Diese Leuchtanzeige, d.h. eine grüne LED, ist für zukünftige Verwendung vorgesehen

4) ERROR"

Leuchtanzeige "

Diese Leuchtanzeige, d.h. eine rote LED, leuchtet auf, um die Feststellung von
Fehlern beim Senden bzw. beim Empfang von Daten zu melden.

5) ON"

Leuchtanzeige "

Diese Leuchtanzeige, d.h. eine grüne LED, leuchtet auf, um zu melden, dass das
Gerät eingeschaltet ist und über die USB-Steckdose mit Strom versorgt wird.

6) USB -Steckdose

Es handelt sich um eine USB-Steckdose des Typs B für den Anschluss an einen
Computer mittels mitgeliefertem Kabel.
Über diesen USB-Stecker erfolgt auch die Stromversorgung der Schnittstelle RDNET
CONTROL 2.

7) RJ 45 Stecker "CH1"

Stecker für den Anschluss RDNET des Subnetzes 1 mittels Kabel CAT5. Die
Anschlüsse sind im Kapitel “Anschluss Kanäle” auf Seite 35 erläutert.
Wenn dieser Stecker verwendet wird, darf der Stecker XLR “CH1” (8) NICHT
ANGESCHLOSSEN werden.

8) XLR Stecker "CH1"

Stecker für den Anschluss RDNET des Subnetzes 1. Die Anschlüsse sind im Kapitel
“Anschluss Kanäle” auf Seite 35 erläutert. Wenn dieser Stecker verwendet wird, darf
der Stecker RJ 45 “CH1” (7) NICHT ANGESCHLOSSEN werden.

9) RJ 45 Stecker "CH2"

Stecker für den Anschluss RDNET des Subnetzes 2 mittels Kabel CAT5. Die
Anschlüsse sind im Kapitel “Anschluss Kanäle” auf Seite 35 erläutert.
Wenn dieser Stecker verwendet wird, darf der Stecker XLR “CH2” (10) NICHT
ANGESCHLOSSEN werden. .

10) XLR Stecker "CH2"

Stecker für den Anschluss RDNET des Subnetzes 2. Die Anschlüsse sind im Kapitel
“Anschluss Kanäle” auf Seite 35 erläutert. Wenn dieser Stecker verwendet wird, darf
der Stecker RJ 45 “CH2” (9) NICHT ANGESCHLOSSEN werden.

DeutschDeutschDeutsch

BedienungsanleitungBedienungsanleitung

PUSH PUSH PUSHPUSH

LINK CH2

SOTTORETE 1
(max. 32
per sottorete)

RDNET CONTROL 2

CH1

1

9

ERROR

3 5

2 4

ON

6

7

8

9

10

10

ANSCHLUSS KANÄLE

NUR EINEN DER 2 VERFÜGBAREN PORTS VERWENDEN

STECKER RJ 45

Pin
1 - frei für weitere Funktionen (z.B. Audio +)
2 - frei für weitere Funktionen (z.B. Audio -)
3 - frei für weitere Funktionen (z.B. Analog-Masse)

DeutschDeutschDeutsch

4 - Digital- Masse
5 - Digital- Masse
6 - frei für weitere Funktionen (z.B. Versorgung)
7 - RS 485 A
8 - RS 485 B

RJ 45

|1|2|3|4|5|6|7|8|

DVA Network

RDnet CONTROL 2 ist mit einer eigenen, als RDNET bezeichneten Netzschnittstelle
ausgestattet, an einen Computer angeschlossen werden können.
Hierzu wurde ein Kommunikationsprotokoll entwickelt, mit dem die Daten empfangen und
gesendet werden. Dank dieser Verbindung können die Lautsprecherparameter, wie
Ausgangsleistung, Verstärkertemperatur, Limiterstatus usw. in Echtzeit kontrolliert
werden.
Außerdem können verschiedene Entzerrungen ausgewählt bzw. neue erstellt werden
oder die gewünschte Lautstärke eingestellt werden.

DeutschDeutschDeutsch

Wir empfehlen, die Software DVA_Network direkt von der Webseite dB

1122

DOWNLOAD

Technologies (www.dbtechnologies.com) im Abschnitt «Software &
Controller» herunterzuladen

STECKER

Pin
1 - Digital- Masse
2 - RS 485 A
3 - RS 485 B

ANSCHLUSS DER SUBNETZE

Jeder der beiden an der Steuereinheit RDNET CONTROL 2 vorhandenen RDNET-Ports
kann an maximal 32 in Kaskadenschaltung verbundene, kompatible Geräte
angeschlossen werden.

Beispiel: der Port Nr. 1 der Steuereinheit RDNET CONTROL 2 wird an den Eingang DATA
IN eines Lautsprechers DVA T12 angeschlossen, dessen Parallelausgang DATA LINK mit
dem Eingang des nächsten Lautsprechers DVA T12 verbunden ist.

RDNET

CONTROL 2

BedienungsanleitungBedienungsanleitung

In unserem Beispiel steht [n] für eine Zahl zwischen 3 und 32 (Höchstzahl der an ein
Subnetz anschließbaren Geräte).

Die Gesamtlänge des Kabels CAT5 eines Subnetzes darf 900 Meter NICHT
überschreiten.

PUSH

CH 1

DVA T12 [1] DVA T12 [2]

RDNET

PUSH

Link
Active

Data
Input

PUSH

Data
Link

RDNET

PUSH

Data
Input

PUSH

Data
Link

XLR

DVA T12 [n]

Link
Active

33

E D

TECH I C

N S H A

:

Netz

an

dard E

St

erun

teu g v n m

S
M x

Anschlüs

2 t ker
2

Ansc lus

t omver o

S

Übe U Do

RDNET

PUSH

Link
Active

Data
Input

PUSH

Data
Link

ec a i E

h

M

A

ng

2 a es

RDNE

S ec 4
d

h s a

unst tof
bm

RJ

ol g u

e

i e B c

r ip

n d n P

( y B

p )US

T

B

s r ng:

gu

SB- s T

r

sche igensc a

n

fge us

es en Hx

sung

tog cht: g Net ewi 175

TEN

- 5

I

RS 48

A

. 2

a

o

e C:

hä e s

S

x

l en pro S

c

oss e Geräte u

h

: se T

the C

r on) m t K

5 (E

hsen

LR (A

X

r

B

e y

p

t n

h f e

au s h r

(Lx T): 1

111m m

CH2

ub z

net en

:

c wa

x ,5

40 x ,5m

11

i

te na

l r

z m B

e A

a

bel CA

v z

ti e

89 m

CH1

bn

u 4

SK s

etza . 3

5

T

RJ 5)

BedienungsanleitungBedienungsanleitung

40,5mm

89,5mm

11

HINWEISE ZUR SOFTWARE RDNET

Die Software RDNET kann nur zur Konfiguration des Systems dB Technologies RDNET
verwendet werden und ist urheberrechtlich geschützt.

Es ist untersagt, diese Software zu ändern oder mithilfe eines Decompilers den Quellcode
zu ermitteln.

Auf keinen Fall haftet dB Technologies gegenüber dem Endanwender für Schäden
jeglicher Art, einschließlich und nicht ausschließlich der finanziellen Schäden wegen
mangelnden Ertrags oder Verlust kommerzieller Informationen wegen Verwendung bzw.
mangelnder Verwendungsmöglichkeit dieser Software. Diese Klausel gilt auch dann,
wenn dB Technologies vom möglichen Bestehen dieser Schäden in Kenntnis gesetzt
wurde. Auch im Fall tatsächlicher, prüfbarer und nachvollziehbarer Programmfehler ist dB
Technologies nicht zur Beseitigung dieser Fehler verpflichtet.

EMV Einstufung

Entsprechend der Norm EN 55103 ist diese Gerät entwickelt um inE3 (oder E2, E1)
elektromagnetischen Umgebungen zu arbeiten

12

DESCRIPTION

Français

Caracteristiques techniquesCaracteristiques techniques

RDNET CONTROL 2 est une interface hardware qui permet la connexion de dispositifs
dB-Technologies compatibles RDNET (comme DVA T12, DVA S30N, etc.), à un Personal
Computer (PC) à travers une connexion USB.

Le système RDNET est spécialement développé pour la création d'un réseau de données
pour le contrôle et la commande de plusieurs systèmes. L'unité de contrôle RDNET
CONTROL 2 peut gérer jusqu'à 2 sous-réseaux à auxquels il est possible de connecter
jusqu'à 32 dispositifs (2 sous-réseaux x 32 = 64 dispositifs).

L'adressage des différents dispositifs est automatiquement géré par l'interface RDNET
CONTROL 2. Une adresse univoque est attribuée à chaque dispositif pendant la procédure
d'allumage du réseau lui-même.

Pour le fonctionnement du réseau RDNET, il est nécessaire d'installer le Logiciel dédiés sur
le PC, sur environnement Microsoft Windows®.

À partir du PC, il est possible de surveiller le fonctionnement de chaque dispositif connecté
au réseau et il est possible d'en modifier les paramètres comme le volume de sortie, la
fonction MUTE, l'égalisation, le retard, etc.

Les configurations du réseau et des dispositifs peuvent être sauvegardées sur le PC et
ensuite à nouveau téléchargées.

Le système RDNET est à “temps réel” : les informations relatives à l'état de fonctionnement
des dispositifs sont saisies en temps réel, caractéristique qui permet d'avoir une vision
globale des dispositifs connectés.

Pour le bon fonctionnement de la communication USB (1.1 ou 2.0) entre le PC et RDNET
CONTROL 2, il est conseillé d'utiliser le câble USB fourni.

SOTTORETE 2
(max. 32
per sottorete)

PC

USB

COMMANDES ET FONCTIONS

1) Indicateur lumineux "CH 1"

Cet indicateur lumineux, VOYANT de couleur verte, clignote pour indiquer la

transmission ou la réception des données dans le sous-réseau 1.

2) Indicateur lumineux "CH 2"

Cet indicateur lumineux, VOYANT de couleur verte, clignote pour indiquer la

transmission ou la réception des données dans le sous-réseau 2.

3) LINK"

Indicateur lumineux "

Cet indicateur lumineux, VOYANT de couleur verte, sera utilisé pour des applications
ultérieures.

4) ERROR"

Indicateur lumineux "

Cet indicateur lumineux, VOYANT de couleur rouge, s'allume pour indiquer la
détection d'erreurs dans la transmission ou la réception des données.

5) ON"

Indicateur lumineux "

Cet indicateur lumineux, VOYANT de couleur verte, s'allume pour indiquer que le
dispositif est allumé et est alimenté à l'aide de la prise USB.

6) Connecteur USB

Connecteur prise USB de type B pour le raccordement à un ordinateur à l'aide d'un
câble fourni.
À l'aide de ce connecteur USB, l'alimentation à l'interface RDNET CONTROL 2 est
également fournie.

7) Connecteur RJ 45 - "CH1"

Connecteur pour la connexion RDNET du sous-réseau 1 à l'aide du câble CAT5.
Pour les connexions, voir ce qui est indiqué sur les "Connexions canaux" à la page 51.
Si ce connecteur est utilisé, NE PAS CONNECTER le connecteur XLR "CH1" (8).

8) Connecteur XLR - "CH1"

Connecteur pour la connexion RDNET du sous-réseau 1. Pour les connexions, voir
ce qui est indiqué sur les "Connexions canaux" à la page 51. Si ce connecteur est
utilisé, NE PAS CONNECTER le connecteur RJ 45 "CH1" (7).

9) Connecteur RJ 45 - "CH2"

Connecteur pour la connexion RDNET du sous-réseau 2 à l'aide du câble CAT5.
Pour les connexions, voir ce qui est indiqué sur les "Connexions canaux" à la page 51.
Si ce connecteur est utilisé, NE PAS CONNECTER le connecteur XLR "CH2" (10).

10) Connecteur XLR - "CH2"

Connecteur pour la connexion RDNET du sous-réseau 2. Pour les connexions, voir
ce qui est indiqué sur les "Connexions canaux" à la page 51.

Si ce connecteur est utilisé, NE PAS CONNECTER le connecteur RJ 45 "CH2" (9).

Français

Caracteristiques techniquesCaracteristiques techniques

13

RDNET CONTROL 2

SOTTORETE 1
(max. 32
per sottorete)

LINK CH2

CH1

3 5

1

2 4

ERROR

PUSH PUSH PUSHPUSH

ON

6

7

8

9

10

14

CONNEXIONS CANAUX

UTILISER SEULEMENT L'UNE DES DEUX PORTES DISPONIBLES

CONNECTEUR RJ 45

Broche
1 – disponible pour autres fonctions (par exemple: audio +)
2 – disponible pour autres fonctions (par exemple: audio –)
3 – disponible pour autres fonctions (par exemple: masse analogique)
4 – masse numérique

Français

5 – masse numérique
6 – disponible pour autres fonctions (par exemple: alimentation)
7 – RS 485 A
8 – RS 485 B

CONNECTEUR XLR

Broche
1 – masse numérique
2 – RS 485 A
3 – RS 485 B

BRANCHEMENT DES SOUS-RÉSEAUX

Chacune des 2 portes RDNET disponibles dans l'unité de contrôle RDNET CONTROL 2
peut être connectée à un maximum de 32 dispositifs compatibles et situés en cascade.

Par exemple : la porte n° 1 de l'unité de contrôle RDNET CONTROL 2 est connectée à
l'entrée DATA IN d'un diffuseur DVA T12 dont la sortie parallèle DATA LINK est envoyée à
l'entrée du diffuseur suivant DVA T12.

RDNET

CONTROL 2

PUSH

CH 1

DVA T12 [1] DVA T12 [2]

RDNET

PUSH

Data
Input

PUSH

Data
Link

DVA Network

RDnet CONTROL 2 est équipé d'une interface de réseau propriétaire, dénommée
RDNET, au moyen de laquelle il est possible de s'interfacer à l'ordinateur

|1|2|3|4|5|6|7|8|

Pour cela, un protocole de communication a été développé, avec lequel il est possible de
recevoir et d'envoyer les données ; ce branchement permet de faire le monitorage en
temps réel des paramètres du diffuseur comme puissance de sortie, température de

RJ 45

l'amplificateur, état du limiteur, etc... Il est aussi possible de sélectionner différentes
égalisations ou d'en créer de nouvelles, et de régler les niveaux de volume souhaités au
moyen d'un plug-in approprié.

Français

On conseille de télécharger gratuitement le logiciel DVA Network directement

DOWNLOAD

1122

33

XLR

CAR

A

n

n

DVA T12 [n]

RDNET

Link
Active

PUSH

Link
Active

Data
Input

PUSH

Data
Link

RDNET

PUSH

Link
Active

Data
Input

PUSH

Data
Link

Aliment

Caractéristiques m caniques :

à partir du site dB Technologies (www.dbtechnologies.com) dans la section
dédiée « Software & Controller »

CTÉRISTIQUES TECHNIQUES

:

uRésea

S

t A

andard EI RS-485

Gest on de

a e

nexion RDNET

Par prise USB type

Boî e plastiq en

t ue
Dimensions (LxHxP) : 11
Poids et : 175 g

2 sous-réseaux max.

i

s

au PC :

Co nexion

pe B

y ) USB (t

i

at on :

n

ctés à ch

:Co

res femell s (alte

ai e

B

é

ABS couleur o re

40,5x89,5mm

1

x

que sous-r seau

a é

b2 connecteurs RJ 45 (EtherCon) avec câ

i

N

M x. 32 dispositifs conn

5

T

le CA

natifs aux RJ 45)

r

2 connecteurs XLR tripol

15

Caracteristiques techniquesCaracteristiques techniques

Dans l'exemple, [n] est un Nombre compris entre 3 et 32 (limite maximum des dispositifs
pouvant être connectés à un sous-réseau).

La longueur totale du câble CAT5 d'un sous-réseau NE peut PAS excéder les 900 mètres.

NOTES SUR LE LOGICIEL RDNET

Le logiciel RDNET n'est utilisable que pour la configuration du système dB Technologies
RDNET et est protégé par les lois sur le droit d'auteur.

Il est en effet interdit de modifier, changer, tenter de remonter au code source en
décompilant le logiciel.

En aucun cas, dB Technologies pourra être retenue responsable vis-à-vis de l'utilisateur
final en cas de dommages en tout genre y compris, à titre d'exemple mais non exhaustif,
les dommages financiers en cas d'absence de bénéfices ou de perte d'informations
commerciales provenant de l'utilisation ou de l'impossibilité d'utilisation de ce logiciel.
Cette clause est valable uniquement dans le cas où dB Technologies ait été prévenue de
l'existence possible de ces dommages ; même dans le cas où le logiciel présente des
erreurs matérielles de programme, vérifiables et reproductibles, dB Technologies n'aura
en aucun cas l'obligation de corriger ces erreurs.

111m m

CH2

CH1

40,5mm

89,5mm

CLASSIFICATION EMI

En accord aux les normes EN 55103, l'équipement est conçu et convenable pour une
utilisation en environnement électromagnétique E3 ou inferieur (E2,E1).

Caracteristiques techniquesCaracteristiques techniques

16
