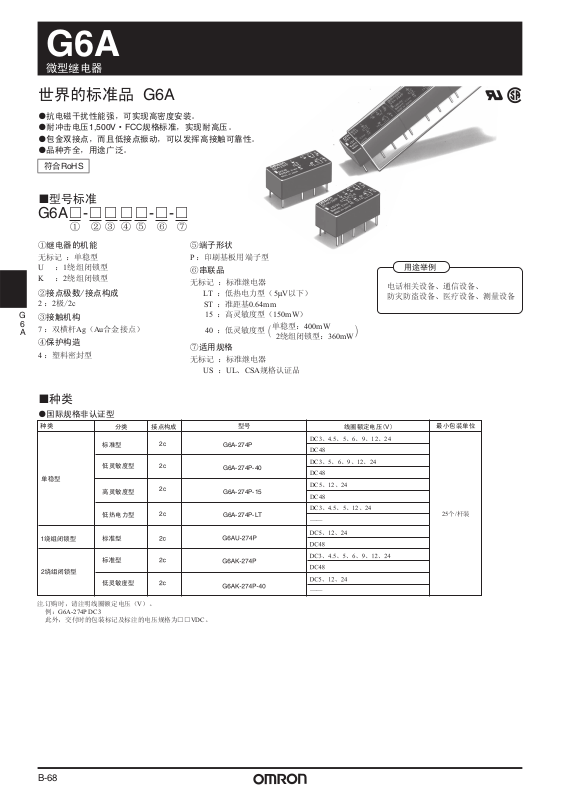

Page 1
G6A
微型继电器
世界的标准品 G6A
●抗电磁干扰性能强，可实现高密度安装。
●耐冲击电压1,500V·FCC规格标准，实现耐高压。
●包金双接点，而且低接点振动，可以发挥高接触可靠性。
●品种齐全，用途广泛。
符合RoHS
■型号标准
G6A□-□□□□-□-□
①②③④⑤⑥⑦
①继电器的机能
无标记 ：单稳型
U ：1绕组闭锁型
K ：2绕组闭锁型
②接点极数/接点构成
2 ：2极/2c
G
③接触机构
6
7 ：双横杆Ag（Au合金接点）
A
④保护构造
4 ：塑料密封型
■种类
●国际规格非认证型
种类
单稳型
分类
标准型
低灵敏度型
高灵敏度型
低热电力型
⑤端子形状
P ：印刷基板用端子型
⑥串联品
无标记 ：标准继电器
LT ：低热电力型（5µV以下）
ST ：准距基0.64mm
15 ：高灵敏度型（150mW）
40 ：低灵敏度型
单稳型：400mW
（
2绕组闭锁型：360mW
）
⑦适用规格
无标记 ：标准继电器
US ：UL、CSA规格认证品
接点构成 线圈额定电压(V)
2c
2c
2c
2c
型号
G6A-274P
G6A-274P-40
G6A-274P-15
G6A-274P-LT
DC3、4.5、5、6、9、12、24
DC48
DC3、5、6、9、12、24
DC48
DC5、12、24
DC48
DC3、4.5、5、12、24
——
用途举例
电话相关设备、通信设备、
防灾防盗设备、医疗设备、测量设备
最小包装单位
25个/杆装
注.订购时，请注明线圈额定电压（V）。
例：G6A-274P DC3
此外，交付时的包装标记及标注的电压规格为□□VDC。
B-68
——
Page 2
G6A
微型继电器
种类
注.订购时，请注明线圈额定电压（V）。
例：G6A-274P-ST-US DC3
此外，交付时的包装标记及标注的电压规格为□□VDC。
分类
接点构成
■额定值
操作线圈/单稳型（标准型）
项目
接点构成
注1.额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。
2. 动作特性为线圈温度+23℃时的值。
3. 最大容许电压为继电器线圈能够施加的电压的最大值。
额定电压（V）
4.5
DC2c
12
24
48
额定电流
(mA)
3
5
6
9
66.7
44.6
40.0
33.3
22.2
16.7
8.3
4.9
线圈电阻
(Ω)
45
101
125
180
405
720
2,880
9,750
线圈电感（H）
复位时 动作时
0.07
0.16
0.2
0.29
0.63
1.1
4.5
13.7
0.065
0.14
0.18
0.26
0.57
1.06
4.1
12.5
线圈额定电压(V)
动作电压
(V)
70%以下
最小包装单位
25个/杆装
复位电压
(V)
10%以上 约200
最大容许电压
(V)
200%
（at23℃）
消耗功率
(mW)
约235
G
6
A
操作线圈/单稳型（低灵敏度型）
项目
接点构成
注1.额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。
2. 动作特性为线圈温度+23℃时的值。
3. 最大容许电压为继电器线圈能够施加的电压的最大值。
额定电压（V）
DC2c
12
24
48
额定电流
(mA)
3
5
6
9
133.3
80
66.7
44.3
33.3
16.7
8.3
线圈电阻
(Ω)
22.5
62.5
90
203
360
1,440
5,760
线圈电感（H）
复位时 动作时
0.03
0.08
0.11
0.27 0.23
0.52 0.43
2.1 1.8
7.5 6.4
操作线圈/单稳型（高灵敏度型150mW）/（低热起电力型）
项目
接点构成
注1.额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。
2. 动作特性为线圈温度+23℃时的值。
3. 最大容许电压为继电器线圈能够施加的电压的最大值。
额定电压（V）
3
4.5
5
DC2c
6
9
12
24
48
额定电流
(mA)
50
33.3
30
25
16.7
12.5
6.3
3.2
线圈电阻
(Ω)
60
135
167
240
540
960
3,840
15,000
0.02
0.07
0.1
动作电压
(V)
70%以下
动作电压
(V)
80%以下
复位电压
(V)
10%以上 约400
复位电压
(V)
10%以上 约150
最大容许电压
(V)
150%
（at23℃）
最大容许电压
(V)
200%
（at23℃）
消耗功率
(mW)
消耗功率
(mW)
B-69
Page 3
操作线圈/1绕组闭锁型
注1.额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。
2. 动作特性为线圈温度+23℃时的值。
3. 最大容许电压为继电器线圈能够施加的电压的最大值。
操作线圈/2绕组闭锁型（标准型）
置位电压
重置电压
G
6
注1.额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。
A
2. 动作特性为线圈温度+23℃时的值。
3. 最大容许电压为继电器线圈能够施加的电压的最大值。
操作线圈/2绕组闭锁型（低灵敏度型）
注1.额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。
2. 动作特性为线圈温度+23℃时的值。
3. 最大容许电压为继电器线圈能够施加的电压的最大值。
重置
重置
置位电压
重置电压
重置电压置位电压
B-70
Page 4
1绕组闭锁型种类 单稳型 2绕组闭锁型
5ms以下(约2.5ms)
重置
重置
重置
重
注.上述值为初始值
＊1. 测量条件：根据电压下降法，在DC1V 10mA的条件下。
＊2. （ ）内的值为实际值。
＊3. 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同（但是置位、重置线圈除外）。
＊4. 该值是开关频度60次/min时的值，接触电阻的故障判定值50Ω。
该值根据开关频率、使用环境的不同会有所变化，请事先确认实际使用条件后再使用。
5ms以下(约2.5ms)
重置
G
6
A
B-71

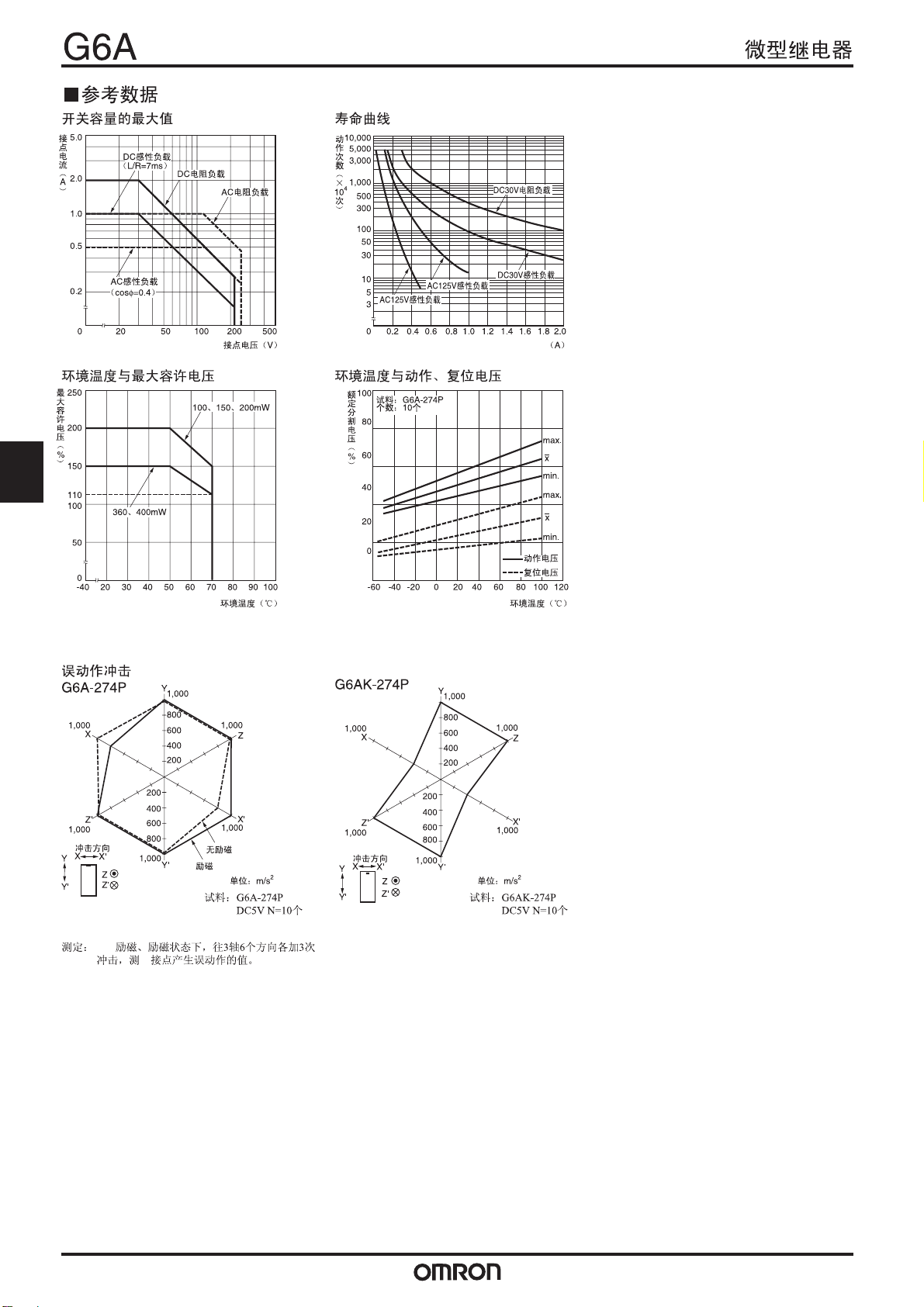

Page 5
G
6
A
注.最大容许电压为继电器线圈能够施加的电
压的最大值。
接点电流
B-72
在无
出

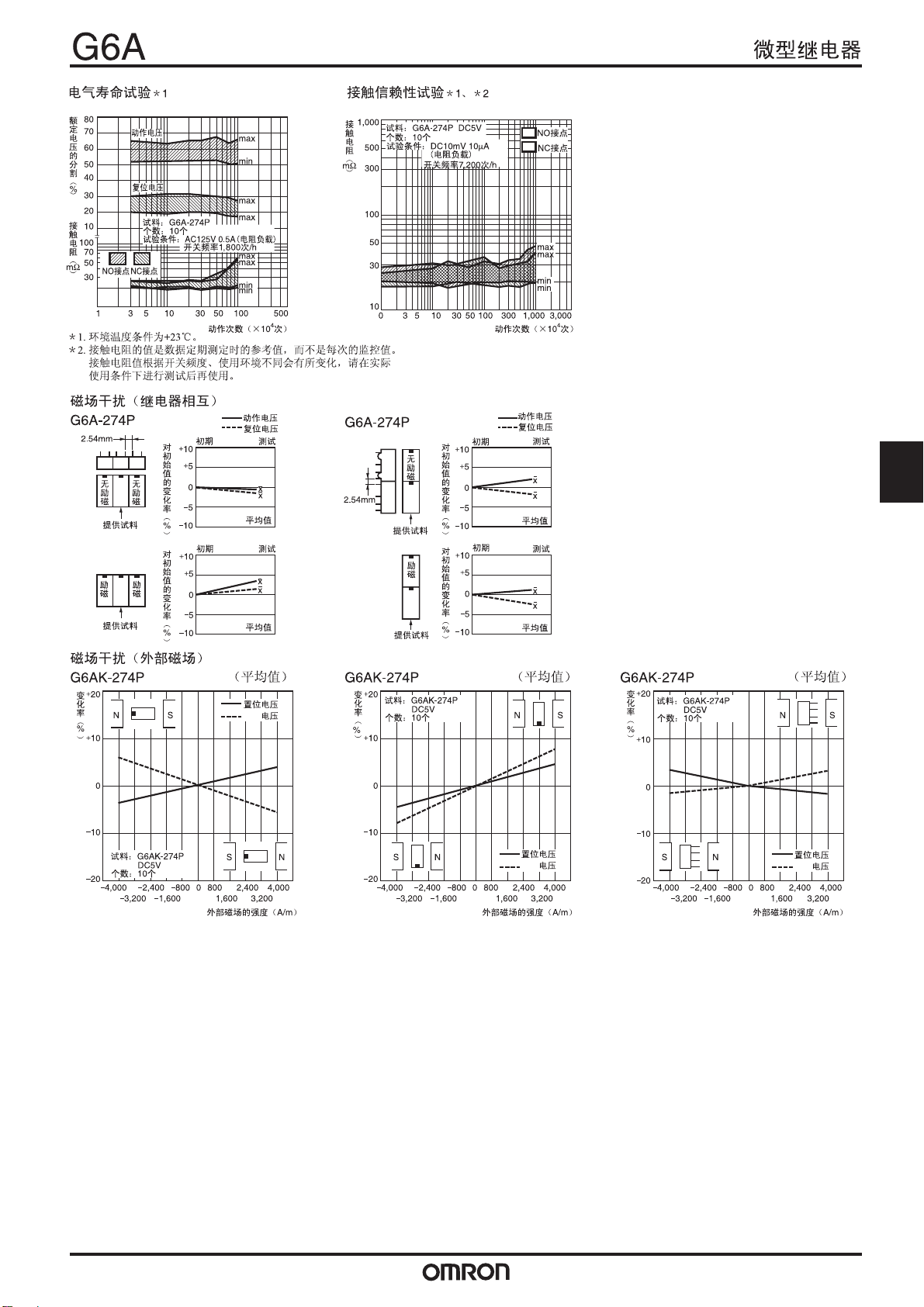

Page 6
重置
G
6
A
重置
重置
B-73
Page 7
G6A
动作·复位/置位·重置时间的分布＊1
G6A-274P G6AK-274P
接点数
( )
个
100
80
60
试料：G6A-274P DC5V
个数：50个
动作时间
复位时间
( )
个
接点数
60
40
试料：G6AK-274P DC5V
个数：50个
置位时间
重置时间
微型继电器
40
20
0
1234 1234
时间(ms) 时间(ms)
动作·复位/置位·重置震荡时间的分布＊1
G6A-274P G6AK-274P
接点数
60
试料：G6A-274P DC5V
个数：50个
( )
个
40
动作震荡时间
复位震荡时间
G
6
A
20
0 0.5 1.0 0 0.5 1.01.5
时间(ms) 时间(ms)
高频特性
·试验方法
HP产 8505A
网络分
析器
存储标准器
与测定无关的接点终端至50Ω。
测定阻抗：50Ω。
注. 高频特性数据为使用测定用插座的值，根据
使用条件可能不同。使用时务必进行实机确
认。
HR产
8501A
RF
HP产 8501
R
发射器反射
A
器试验套装
B
G6AK-274P
50Ω
终端
( )
个
20
0
接点数
80
60
40
20
试料：G6AK-274P DC5V
个数：50个
置位震荡时间
重置震荡时间
高频特性（绝缘）＊1、＊2
绝缘
0
试料：G6A-274P
（
个数：10个
dB
）
20
40
60
80
100
0
20 40 60 80 100
[平均值(初始)]
频率 (MHz)
高频特性（插入损失）＊1、＊2
插入损失
0
（
dB
）
0.5
1
试料：G6A-274P
个数：10个
1.5
0 100 200 300 400 500 600
＊1.环境温度条件为+23℃值。
＊2.高频特性根据实装基板有所不同，请务必用实机确认寿命后进行使用。
B-74
[平均值(初始)]
频率 (MHz)
高频特性（回复损失、V.SWR）＊1、＊2
回复损失
[平均值(初始)]
V.SWR
频率 (MHz)
V
.
S
W
R
2.0
1.5
1.0
回复损失
0
（
5
dB
）
10
15
20
25
0
试料：G6A-274P
个数：10个
200 400 600 800 1,000
Page 8
(1.2)
G
6
A
2绕组闭锁型
G6AK-274P
20.2max.
0.6
＊平均尺寸
10.1max.
(20)＊
注. 一般尺寸公差为±0.3mm。
(9.9)＊
0.3
7.62
印刷基板加工尺寸
（BOTTOM VIEW）
端子配置/内部连接图
（BOTTOM VIEW）
尺寸公差±0.1mm。
2.54
2.54
8max.
0.3
(7.8)＊
3.5
(1.2) (1.2)
注
表示各商品的方向指示标志。
5.085.08 5.08
2.54
10-φ1孔
(1.2)
7.62
(1.2)
注.注意线圈的极性。
+-+
11621546 8
R
S
13
-
911
B-75
Page 9
G6A
■国际规格认证额定值
备有通过UL/CSA的规格认证合格品。个别
国际标准的认证额定值与个别确定的推
定值不同，使用前请务必确认其规格。
UL规格认证型
CSA规格认证型
微型继电器
文件No.E41515
文件No.LR31928
接点构成 接点额定值操作线圈额定值 型号分类 试验次数
单稳型
闭锁型
低灵敏度型
高灵敏度型
■请正确使用
●「共通注意事项」请参考相关页。
正确的使用方法
●长期连续通电的场合
继电器用于一直处于通电状态，但是不进行开关动作的回路时，
G
6
由于线圈自身的发热会产生绝缘恶化、接点表面生成皮膜从而
A
进一步加速接触不良。用于这类电路时，为了以防接触不良和
线圈断线，请设计成安全电路。
●关于继电器的使用
焊接实装后清洗时应避免急速冷却，请使用酒精类或水溶类清
洗剂。同时，水温应在40℃以下。
G6A-274P-ST-US
G6AK-274P-ST-US
G6AU-274P-ST-US
2c
3～48V DC 6,000次
G6A(K)-274P-ST40-US
G6A-274P-ST15-US
0.6A 125V AC 40℃
2A 30V DC 40℃
0.6A 110V DC 40℃
●通过2极接点双向通断负载时
如下图所示，通过2极接点双向开闭负载时，根据接点开闭
时间的不同，1极、2极之间可能机械性形成MBB
（MakeBefore Break），从而导致（短路模式引起的）误动
作。请避免在该类电路中直接进行电气切换，设置回路时，
请确保无负载状态下继电器接点切实切换后，接点通电。
＋
继电器
接点
负载
－
B-76
