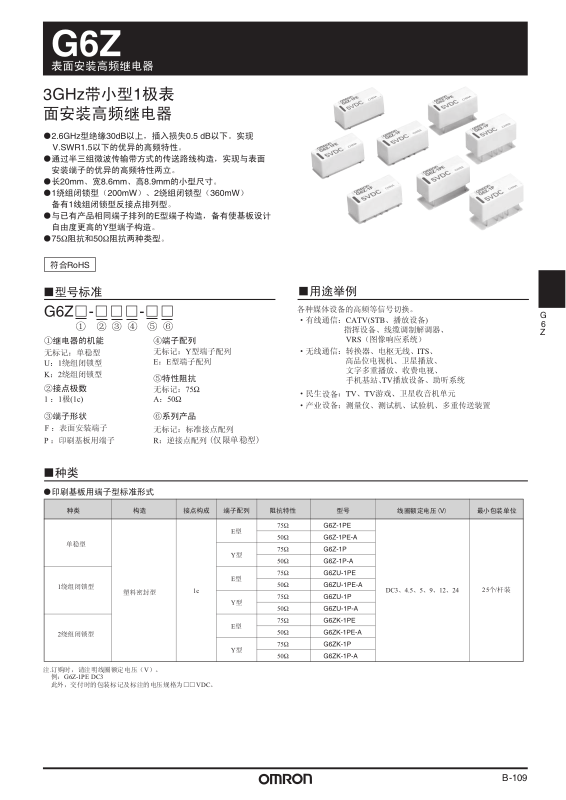

Datasheet G6Z Datasheet (OMRON) [zh]

3

符合RoHS

G

6
Z

注.订购时，请注明线圈额定电压（V）。

例：G6Z-1PE DC3
此外，交付时的包装标记及标注的电压规格为□□VDC。

设备
设备

(仅限单稳型)

线圈额定电压(V) 最小包装单位

25个/杆装

B-109

注1.订购时，请注明线圈额定电压（V）。

例：G6Z-1FE DC3
此外，交付时的包装标记及标注的电压规格为□□VDC。

注2.订购带状包装（表面安装端子型）时，请在型号末尾加上-TR。

继电器本体上并没有-TR标记。（型号末尾无TR标记时为杆状包装。）

注3.关于逆接点配列型，请垂询本公司经销商。

G

6
Z

＊1

线圈额定电压(V)

最小包装单位

25个/杆装
(300个/卷)

B-110

1

在微小负载领域中，使用在需要高频特性的高可重复性能（再现性）的行业时，请向您的欧姆龙代表询问。

2

置位

重置

225

400

1,600

注1. 额定电流、线圈电阻为线圈温度+23℃时的值。公差为±10%。
注2. 动作特性为线圈温度+23℃时的值。
注3. 最大容许电压为继电器线圈能够施加的电压的最大值。
注4. 动作·复位电压和置位·重置电压的测定时根据直投法(矩形波)测定的值。

重置

重置

重置置位

G

6
Z

30万次以上（AC30V 10mA/DC30V 10mA）、10万次以上（900MHz 10W）开关频率1,800次/h

（无结冰、无凝露）

重量

注.以上为初始值。
＊1. 测量条件 ：根据电压下降法，在DC1V 10mA的条件下。
＊2. （）内的值为实际值。
＊3. 测量条件 ：用DC500V兆欧表测量，位置与测量耐压时相同。

B-111

G6Z

参考数据

表面安装高频继电器

●环境温度与最大容许电压

最大容许电压

250

200

（

%

）

150

100

50

0

40 20

0 20406080100

●电气的寿命(动作·复位电压)＊

额

100

定

试料：G6Z-1PE DC5V

电压的分割

个数：5个
试验条件：阻性负载
开关频率：1,800次/h

80

（

动作电压

%

G

）

60

6

AC30V 10mA

Z

40

接触电阻

20

0

0.0001 0.001 0.01 0.1 1 10 100

●环境温度与动作·复位电压 ●误动作冲击

对额

100

试料：

G6Z-1P DC5V

定

个数：

90

电压值的分割

（

%

）

环境温度（℃） 环境温度（℃）

1、＊2

max.

min.

max.

min.

额
定
电压的分割

（

%

）

5个

80

70

60

50

40

30

20

10

0

60 40

020 20 40 60 80 100

●电气的寿命(动作·复位电压)＊1、＊

100

试料：G6Z-1PE DC5V
个数：5个
试验条件：阻性负载
开关频率：1,800次/h

80

动作电压

60

40

接触电阻

20

0

0.0001 0.001 0.01 0.1 1 10 100

DC30V 10mA

最大理想值

max.

avg.
min.

max.

avg.
min.

动作电压
复位电压

动作次数(×10

max.
min.

max.
min.

3

次)动作次数(×103 次)

Y

1,000

励磁

800

200

400

600

800

1,000

600

无励磁

400

200

m/s

单位：
试料：

个数：

G6Z-1P-A
DC5V
5个

Y'

X

1,000

Z'

冲击方向

X

Y

Y'

X

Z

Z'

测定：在无励磁、励磁状态下，往3轴6方向
上各加3次冲击,测出接点产生误动作的值。

2

Z

1,0001,000

1,000

X'

2

●电气的寿命(接触电阻)＊1、＊

接触电阻

1,000

G6Z-1PE DC5V

试料：

700

个数：5个
试验条件：阻性负载

（

500

mΩ

）

300

100

70

50

30

10

开关频率：1,800次/h

接触电阻

0.001 0.01 0.1 1 10 100 1,000

AC30V 10mA

动作次数(×10

●电磁干扰(外界磁场)

对初始值的变化率

+30

SN

+20

（

+10

%

）

0

－10

2

NO接点

NC接点

max.
max.
min.
min.

3

次) 动作次数(×103 次)

（平均值） （平均值）

●电气的寿命(接触电阻)＊

接触电阻

1,000

试料：G6Z-1PE DC5V

700

个数：5个
试验条件：阻性负载

（

500

mΩ

）

300

100

70

50

30

10

对初始值的变化率

+30

+20

（

+10

%

）

0

－10

开关频率：1,800次/h

接触电阻

0.001 0.01 0.1 1 10 100 1,000

SN

DC30V 10mA

1、＊2

NO接点

NC接点

max.
max.

min.
min.

＊1. 环境温度条件为+23℃。
＊2. 接触电阻的值是数据定期测定时的参考值，而不
是每次的监控值。接触电阻值根据开关频度、
使用环境不同会有所变化，请在实际使用条件下
进行测试后再使用。

对初始值的变化率

+30

SN

+20

（

+10

%

）

0

－10

（平均值）

－20

G6Z-1P DC5V

试料：
个数：5个

－30

1,200 800 400 0 400 800 1,200

外界磁场强度（A/m） 外界磁场强度（A/m）

B-112

动作电压
接触电阻

－20

试料：

G6Z-1P DC5V

个数：5个

－30

1,200 800 400 0 400 800 1,200

动作电压
接触电阻

－20

试料：

G6Z-1P DC5V

个数：5个

－30

1,200 800 400 0 400 800 1,200

动作电压
接触电阻

外界磁场强度（A/m）

G6Z

表面安装高频继电器

●高频特性 75Ω(绝缘)

绝缘

0

( )

dB

20

40

60

80

100

●高频特性 50Ω(绝缘)

绝缘

0

( )

dB

20

40

60

80

100

●动作·复位时间的分布

接点数

25

（
个
）

20

15

10

试料：

G6Z-1PE 75Ω DC5V

0 500 1,000 1,500 2,000 2,500 3,000

试料：

G6Z-1PE-A 50Ω DC5V

0 500 1,000 1,500 2,000 2,500 3,000

＊1、＊2

[平均值（初值）] [平均值（初值）] [平均值（初值）]

＊1、＊2

[平均值（初值）] [平均值（初值）] [平均值（初值）]

＊1

试料：

个数：

N.O
N.C

频率（MHz）

N.O
N.C

频率（MHz）

动作时间

复位时间

G6Z-1P
DC5V
32个

●高频特性 75Ω(插入损失)

插入损失

0

( )

0.2

dB

0.4

0.6

0.8

G6Z-1PE 75Ω DC5V

试料：

1.0
0 500 1,000 1,500 2,000 2,500 3,000

●高频特性 50Ω(插入损失)

插入损失

0

( )

0.2

dB

0.4

0.6

0.8

1.0

●动作·复位震荡时间的分布

接点数

30

（
个

25

）

20

15

10

试料：

G6Z-1PE-A 50Ω DC5V

0 500 1,000 1,500 2,000 2,500 3,000

＊1、＊2

＊1、＊2

动作震荡时间

复位震荡时间

试料：

个数：

●

高频特性 75Ω(回复损失、V.SWR )

回复损失

0

试料：

G6Z-1PE 75Ω DC5V

10

N.O

N.O
N.C

N.C

频率（MHz）

dB

( )

回复损失

20

30

40

50

60

70

V.SWR

0 500 1,000 1,500 2,000 2,500 3,000

●高频特性 50Ω(回复损失、V.SWR )

回复损失

0

G6Z-1PE-A 50Ω DC5V

试料：

10

( )

dB

20

回复损失

30

40

50

N.O
N.C

频率（MHz） 频率（MHz）

60

70

V.SWR

0 500 1,000 1,500 2,000 2,500 3,000

＊1、＊2

频率（MHz）

＊1、＊2

N.O
N.C

＊1

G6Z-1P
DC5V
32个

N.O
N.C

V

1.7

-

S

W

1.6

R

1.5

1.4

1.3

1.2

1.1

1

V

1.7

-

S

W

1.6

R

1.5

G

6

1.4

Z

1.3

1.2

1.1

1

5

0 1.0 2.0 3.0 4.0 5.0

时间（ms） 时间（ms）

＊1.环境温度条件为+23℃值。
＊2.高频特性根据实装基板有所不同，请务必用

实机确认寿命后进行使用。

5

0

0.5 1.0 1.5 2.0

B-113

G6Z

表面安装高频继电器

外形尺寸

●印刷基板用端子型

G6Z-1PE
G6ZU-1PE
G6Z-1PE-R

8.9

3

2.54

G

6
Z

7.62

20

15.24

6-0.6

3-0.4

CHINA

8.6

0.2 0.18

(线圈

7.62

端子)

注. 一般公差尺寸为±0.3mm

印刷基板加工尺寸（BOTTOM VIEW）

尺寸公差±0.1mm

6- φ1.8

7.62

2.54

7.62

15.24

6- φ1.0孔

3- φ1.6

3- φ0.8孔

方向指示标志

方向指示标志

方向指示标志

（单位：mm）

端子配置/内部连接图
（BOTTOM VIEW）

G6Z-1PE

--+

G6ZU-1PE

S

-+

R

+

G6Z-1PE-R

-+

11 10 9 81213

11 10 9 8121314

11 10 9 81213

14

14

71

71

71

G6Z-1PE-A
G6ZU-1PE-A

8.9

3

2.54

G6Z-1P
G6ZU-1P

8.9

3

2.54

7.62

7.62

20

15.24

20

15.24

9-0.6

8-0.6

3-0.4

CHINA

8.6

0.2 0.18

(线圈

7.62

端子)

注. 一般公差尺寸为±0.3mm

CHINA

8.6

0.2 0.18

(线圈

7.62

端子)

注. 一般公差尺寸为±0.3mm

印刷基板加工尺寸（BOTTOM VIEW）

尺寸公差±0.1mm

9- φ1.8

7.62

2.54

7.62

15.24

9- φ1.0孔

印刷基板加工尺寸（BOTTOM VIEW）

尺寸公差±0.1mm

8- φ1.8

7.62

2.54

7.62

15.24

8- φ1.0孔

3- φ1.6

3- φ0.8孔

方向指示标志

方向指示标志

方向指示标志

方向指示标志

端子配置/内部连接图
（BOTTOM VIEW）

G6Z-1PE-A

-+

11 10 9 8121314

G6ZU-1PE-A

S

--+
+

R

11 10 9 8121314

端子配置/内部连接图
（BOTTOM VIEW）

G6Z-1P

53

-+

14

10 9 81213

G6ZU-1P

53

S

--+
+

R

14

10 9 81213

71

71

741

741

B-114

(线圈
端子)

G

6
Z

B-115

注. 一般尺寸公差为±0.3mm。

G

6
Z

注. 一般尺寸公差为±0.3mm。

B-116

注1. 一般尺寸公差为±0.3mm。
注2. 端子间水平差在0.1mm以下。

注1. 一般尺寸公差为±0.3mm。
注2. 端子间水平差在0.1mm以下。

注1. 一般尺寸公差为±0.3mm。
注2. 端子间水平差在0.1mm以下。

G

6
Z

注1. 一般尺寸公差为±0.3mm。
注2. 端子间水平差在0.1mm以下。

B-117

G6Z

表面安装高频继电器

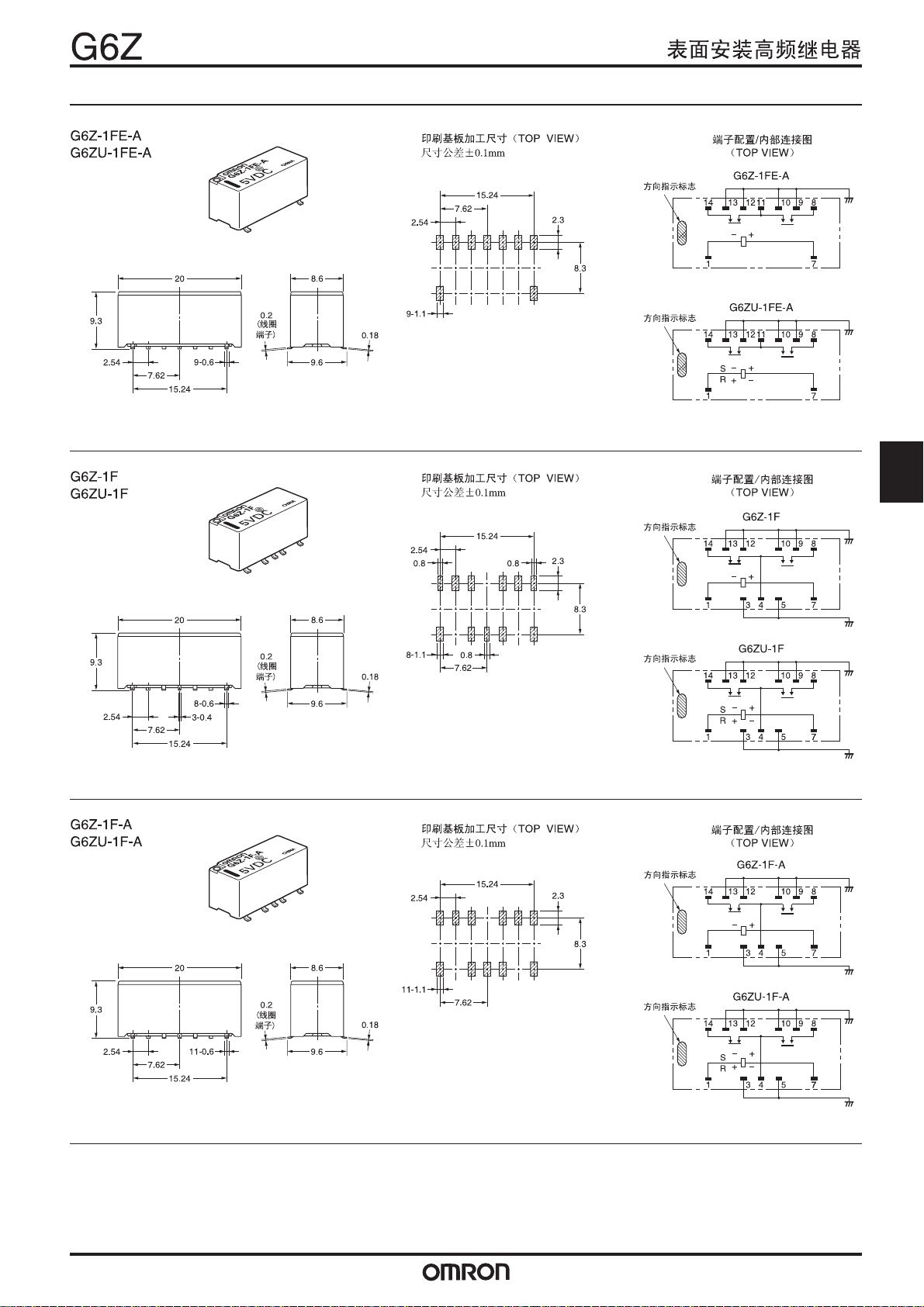

G6ZK-1FE

G6ZK-1FE-A

G

6
Z

印刷基板加工尺寸（TOP VIEW）

尺寸公差±0.1mm

15.24

7.62

2.54

0.8

20

9.3

2.54

7-0.6

3-0.4

7.62

15.24

0.2

(线圈
端子)

8.6

0.18
7-1.1

9.6

注1. 一般尺寸公差为±0.3mm。
注2. 端子间水平差在0.1mm以下。

2.3

0.80.8

8.3

方向指示标志

印刷基板加工尺寸（TOP VIEW）

尺寸公差±0.1mm

15.24

7.62

2.54

20

10-0.6

0.2

(线圈
端子)

9.3

2.54

7.62

15.24

8.6

10-1.1

0.18

9.6

注1. 一般尺寸公差为±0.3mm。

2.3

8.3

方向指示标志

端子配置/内部接线图

（TOP VIEW）

14 1213 10 8

1

11

9

−

+

S

−

+

R

6

端子配置/内部接线图

（TOP VIEW）

14 1213 10 8

1

11

9

−

+

S

−

+

R

6

7

7

注2. 端子间水平差在0.1mm以下。

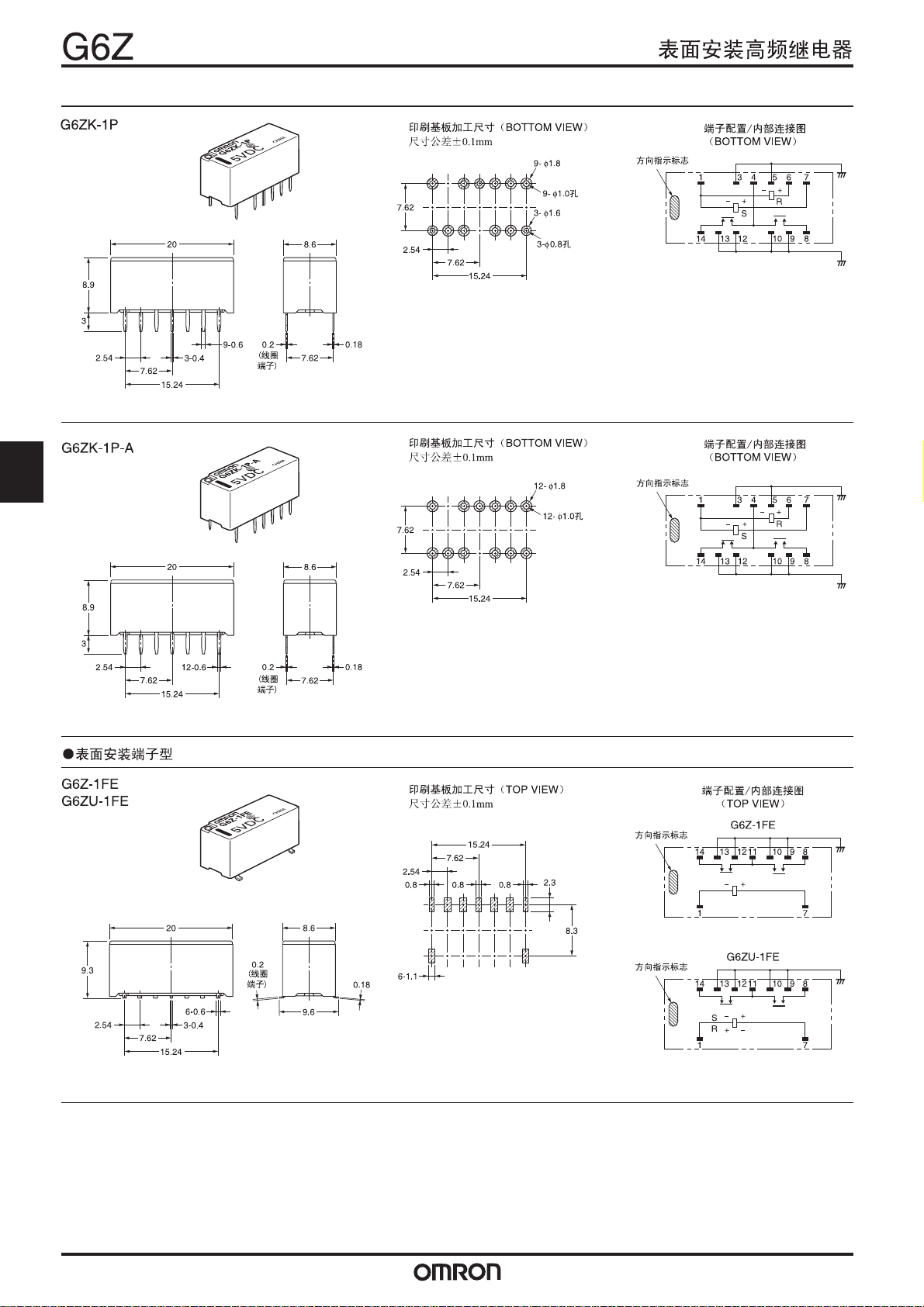

G6ZK-1F

9.3

2.54

G6ZK-1F-A

9.3

7.62

20

15.24

20

9-0.6

3-0.4

8.6

0.2

(线圈
端子)

9.6

0.18

注1. 一般尺寸公差为±0.3mm。
注2. 端子间水平差在0.1mm以下。

8.6

0.2

(线圈
端子)

0.18

印刷基板加工尺寸（TOP VIEW）

尺寸公差±0.1mm

15.24

7.62

2.54

0.8

9-1.1

0.8

0.8

印刷基板加工尺寸（TOP VIEW）

尺寸公差±0.1mm

15.24

7.62

2.54

12-1.1

端子配置/内部接线图

（TOP VIEW）

方向指示标志

14 1213 10 8

−

2.3

8.3

+

S

3 54

1

9

−

+

R

6

7

端子配置/内部接线图

（TOP VIEW）

方向指示标志

14 1213 10 8

2.3

8.3

−

+

S

3 54

1

9

−

+

R

7

6

B-118

2.54

7.62

15.24

12-0.6

9.6

注1. 一般尺寸公差为±0.3mm。
注2. 端子间水平差在0.1mm以下。

G6Z

关于杆状包装和带状包装

表面安装高频继电器

（1）关于杆状包装

·继电器如下图所示，继电器本体的方向性指示标记
如左侧所示进行杆状包装。
实装于印刷基板时请注意继电器方向。

固定件
（灰色）

继电器方向 指示标记侧

包装杆长度：530mm（不包括固定件）
每杆装的继电器个数：25个

关于带状包装规格（表面安装端子型）

（2）

·订购带状包装时，请在型号的末尾加上-TR。

没有-TR的话即为杆状包装。
每卷的继电器个数：300个
最小发货单位：1卷(300个)

①继电器的插入方向

拉出方向

方向指示标识

顶带（保护带）

承载带

压花薄板

固定件
（灰色）

拉出方向

②卷的尺寸

A

③

承载带的尺寸

0.1

±

16

0.1

±

4

0.1

±

2

10.2

±

5°MAX

4

注.指示标志在R0.3mm以下。

+0.1

φ

1.5

0

0.1

±

0.1

1

±

33.5

1

±

37.5

φ

0.2

±

13

0.5

±

2

330 80

A部扩展图

0.1

±

1.75

0.1

±

14.2

0.1

±

28.4

0.3

±

32

A

+0.1

1.5

0

+0.15

1.7

0.2

0

22.6

5°MAX

0.05

±

0.5

0.1

±

±

20.6

0.8

φ

±

21

R1

0.1

±

10

0.1

G

6

R0.75

A部译解图

Z

G6Z焊接推荐条件试验之一

●IRS法温度Profile条件

·焊接时，继电器的端子部和外壳的上面按下述条件以下的指标设
定温度条件，用实机进行确认。

温
度

T4

T3

T2

T1

测定部

端子部

外壳上部

项目

（T1→T2、 t1）

150→180℃
120秒以下

t

预备加热

230℃以上、
30秒以下

—— ——

1

（T3、 t2）

焊接

t2

时间预备加热 焊接

最大峰值

（T4）

250℃以下

255℃以下

·焊膏的涂布量应以焊接厚度为150～200µm为宜，基板相对应的
尺寸推荐请参考本公司提供的印刷基板加工尺寸。

焊接良好状态 焊接不良状态

形成了踵角

焊接

继电器

端子

焊盘

基板

焊锡量过少 焊锡量过大

最终应以客户的实装条件进行确认。

·焊接实装后清洗时应避免急速冷却，请使用酒精类或水溶类清洗剂。

同时，水温应在40℃以下。

B-119

G6Z

请正确使用

●[共通注意事项]请参考相关页。

正确的使用方法

●高频特性测定方法与关于测定基板

·按以下方法测定G6Z的高频特性。
关于50Ω型，请另行咨询

75Ω型的测定方法

Agilent公司产矢量

网络分析器

HP8753D

Agilent
50Ω-75Ω转换匹配器
11852B-004

G6Z

75Ω

终端

表面安装高频继电器

基版的种类

材质 : 玻璃布基材环氧树脂两面铜张积层板（FR-4）
板厚 : 1.6mm

铝箔厚度: 18µm

注1．测定继电器的损失（Insertion Loss）时，使用了补正基板。
将安装在高频测定基板状态下的测定值减去补正基板的测定
值求解。
注2．记载的高频测定用基板可认为是E、Y型共同的图纸。
注3．穿孔型的准距基必须与基板紧密接触。
注4．测定设备、连接器及基板都应使用50Ω、75Ω对应产品。
注5．将基板的图纹置于继电器下时，可能因影响阻抗而无法取得
特性。

贯穿孔型基板(75Ω型、E型·Y型共用)

(单位:mm)

G

6
Z

40

30

6.3

SMD型基板(75Ω型、E型·Y型共用)

(单位:mm)

30

40

6.3

●关于使用

40

30

0.4

1.4

φ4

贯穿孔

·继电器掉落的话，可能引起功能障碍，这时请不要使用。

·使用、保管、运送时应保持在常温、常湿、常压状态下。

·继电器的防潮包装开封后，应尽早使用。防潮包装开封后
长期放置不使用的话，焊接后可能出现外观、密封性的障
碍。防潮包装开封后的保存，可以放入防潮包装中，用胶
带固定。

3.59

·焊接实装后清洗时应避免急速冷却，使用酒精类或水溶类
清洗剂。同时，水温应在40℃以下。

1

0.95

●关于自动实装时的卡爪保持力

·为了保证继电器的特性，自动实装时的卡爪保力请设定为

φ0.6

贯穿孔

40
30

1.4

0.4

φ4

贯穿孔

φ0.6

贯穿孔

右侧所示的压力以下。

C

A

请夹住 部，而不要夹住中央或局部

B

A方向： 4.90N以下
B方向： 4.90N以下
C方向： 4.90N以下

●关于闭锁继电器的封装

·请不要让同一面板、基板上其他设备（继电器等）的动

3.91

0.95

作、复位所产生的振动、冲击超过样中记载的值，否则可
能导致闭锁继电器的置位（或重置）错位。闭锁继电器在
购入时处于重置状态，但在受到异常振动、冲击等后可能

1

成为置位状态。因此使用前务必先施加重置信号后再进行
使用。

高频特性修正基板(75Ω型、E型·Y型共用)

(单位:mm)

40

30

0.95

1

30.7

20

B-120

φ

4

贯穿孔

φ0.6

贯穿孔

●关于闭锁继电器的封装

·请不要让同一面板、基板上其他设备（继电器等）的动
作、复位所产生的振动、冲击超过样本中记载的值，否则
可能导致闭锁继电器的置位（或重置）错位。闭锁继电器
在购入时处于重置状态，但在受到异常振动、冲击等后可
能成为置位状态。因此使用前务必先施加重置信号后再进
行使用。

●可重复性（再现性）

·在微小负载领域中，使用在需要高频特性的高可重复性能

（再现性）的行业时，请向您的欧姆龙代表询问。
