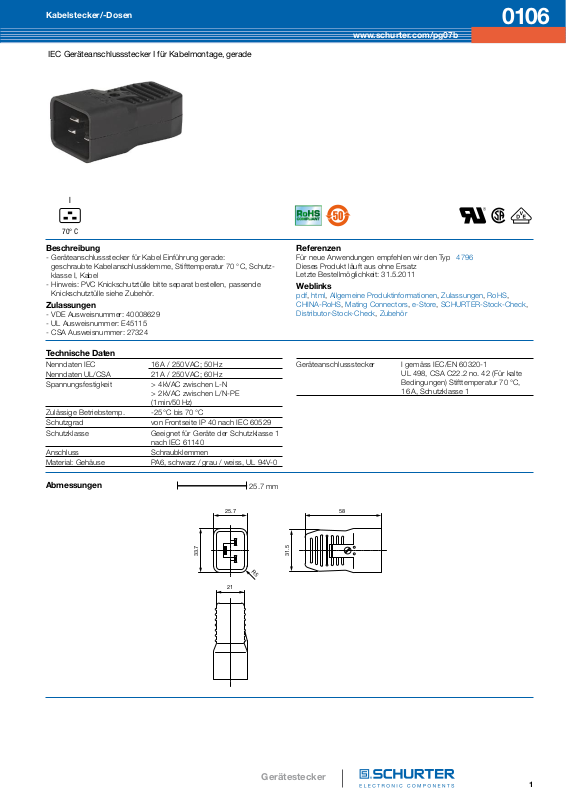

Page 1
Kabelstecker/-Dosen
25.7
21
58
33.7
31.5
R 5
IEC Geräteanschlussstecker I für Kabelmontage, gerade
I
70° C
0106
www.schurter.com/pg07b
Beschreibung
- Geräteanschlussstecker für Kabel Einführung gerade:
geschraubte Kabelanschlussklemme, Stifttemperatur 70 °C, Schutz-
klasse I, Kabel
- Hinweis: PVC Knickschutztülle bitte separat bestellen, passende
Knickschutztülle siehe Zubehör.
Zulassungen
- VDE Ausweisnummer: 40008629
- UL Ausweisnummer: E45115
- CSA Ausweisnummer: 27324
Technische Daten
Nenndaten IEC 16 A / 250 VAC; 50 Hz
Nenndaten UL/CSA 21 A / 250 VAC; 60 Hz
Spannungsfestigkeit > 4 kVAC zwischen L-N
> 2 kVAC zwischen L/N-PE
(1 min/50 Hz)
Zulässige Betriebstemp. -25 °C bis 70 °C
Schutzgrad von Frontseite IP 40 nach IEC 60529
Schutzklasse Geeignet für Geräte der Schutzklasse 1
nach IEC 61140
Anschluss Schraubklemmen
Material: Gehäuse PA6, schwarz / grau / weiss, UL 94V-0
Abmessungen
25.7 mm
Referenzen
Für neue Anwendungen empfehlen wir den Typ 4796
Dieses Produkt läuft aus ohne Ersatz
Letzte Bestellmöglichkeit: 31.5.2011
Weblinks
pdf, html, Allgemeine Produktinformationen, Zulassungen, RoHS,
CHINA-RoHS, Mating Connectors, e-Store, SCHURTER-Stock-Check,
Distributor-Stock-Check, Zubehör
Geräteanschlussstecker I gemäss IEC/EN 60320-1
UL 498, CSA C22.2 no. 42 (Für kalte
Bedingungen) Stifttemperatur 70 °C,
16 A, Schutzklasse 1
Gerätestecker
1
Page 2
2
0106
www.schurter.com/pg07b
Konfig. Code
0106|-|H|-|A|B|C|0-|D|-|E|J|
Bei den Buchstaben handelt es sich um Platzhalter für die Schlüssel der entsprechenden Auswahlwerte in den Schlüsseltabellen.
Kabelstecker/-Dosen
0106|-| H |-|A|B|C|0-|D|-|E|J| = Ausführung
Ausführung Konfigurations-
Schutzklasse 1 X
Schlüssel
0106|-|H|-| A |B|C|0-|D|-|E|J| = Anschlüsse
Anschluss L Konfigurations-
Schraubanschluss A
Schlüssel
0106|-|H|-|A| B |C|0-|D|-|E|J| = Anschlüsse
Anschluss N Konfigurations-
Schraubanschluss A
Symbole analog wie in Tabelle A
Schlüssel
0106|-|H|-|A|B| C |0-|D|-|E|J| = Anschlüsse
Anschluss Erde Konfigurations-
Schraubanschluss A
Symbole analog wie in Tabelle A
Schlüssel
0106|-|H|-|A|B|C|0-| D |-|E|J| = Farbe
Farbe Konfigurations-
Tief schwarz; RAL9005 A
Silber grau; RAL7001 B
Rein weiss; RAL9010 D
Schlüssel
0106|-|H|-|A|B|C|0-|D|-| E |J| = Bauform
Bauform Konfigurations-
Für Leitungsmontage 8
Schlüssel
0106|-|H|-|A|B|C|0-|D|-|E| J | = Lieferzustand
Lieferzustand Konfigurations-
komplett montiert 1
teilmontiert 2
Schlüssel
Verpackungseinheit
Zubehör
50 ST
Beschreibung
HN 14.109
PVC Knickschutztülle
HN 14.41
PVC Knickschutztülle
HN 14.43
PVC Knickschutztülle
Gerätestecker
Page 3
Kabelstecker/-Dosen
Passende Dosen
0106
www.schurter.com/pg07b
Kategorie / Beschreibung
GeräteeinbausteckdoseÜbersicht komplett
IEC Geräteinbausteckdose J, Schraubmontage, frontseitig, Löt- oder Steckanschluss 0723
IEC Geräteinbausteckdose J, Schnapp oder Schraubmontage, frontseitig, Löt- oder Steckanschluss 4797
IEC Geräteinbausteckdose J, Schnappmontage, frontseitig, Steckanschluss 5013
IEC Geräteinbausteckdose J, Schraubmontage, frontseitig, Steckanschluss 5016
IEC Geräteinbausteckdose J, Schraubmontage, frontseitig, Steckanschluss 5017
Geräteeinbausteckdoseweitere Typen zu0106 ...
GerätesteckdoseÜbersicht komplett
IEC Gerätesteckdose C19 für Kabelmontage, gerade 0104
IEC Gerätesteckdose C19 für Kabelmontage, abgewinkelt 1651
IEC Gerätesteckdose C19 für Kabelmontage, gerade 1652
IEC Gerätesteckdose C19 für Kabelmontage, abgewinkelt 4790
IEC Gerätesteckdose C19 für Kabelmontage, gerade 4795
Gerätesteckdoseweitere Typen zu0106
Gerätestecker/-EinbausteckdoseÜbersicht komplett
Steckkupplung IEC C20 / IEC J, Schraubmontage 4730
Gerätestecker/-Einbausteckdoseweitere Typen zu0106
Die im Dokument aufgeführten Spezifikationen, Beschreibungen und Darstellungen
basieren auf aktuellen Informationen. Änderungen sind vorbehalten.
Gerätestecker
3
