www.lumberg.com 11/2012

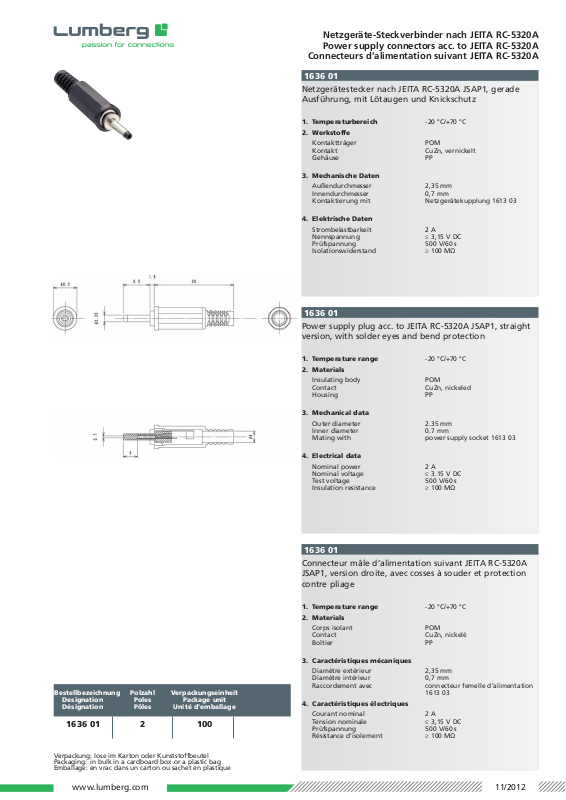

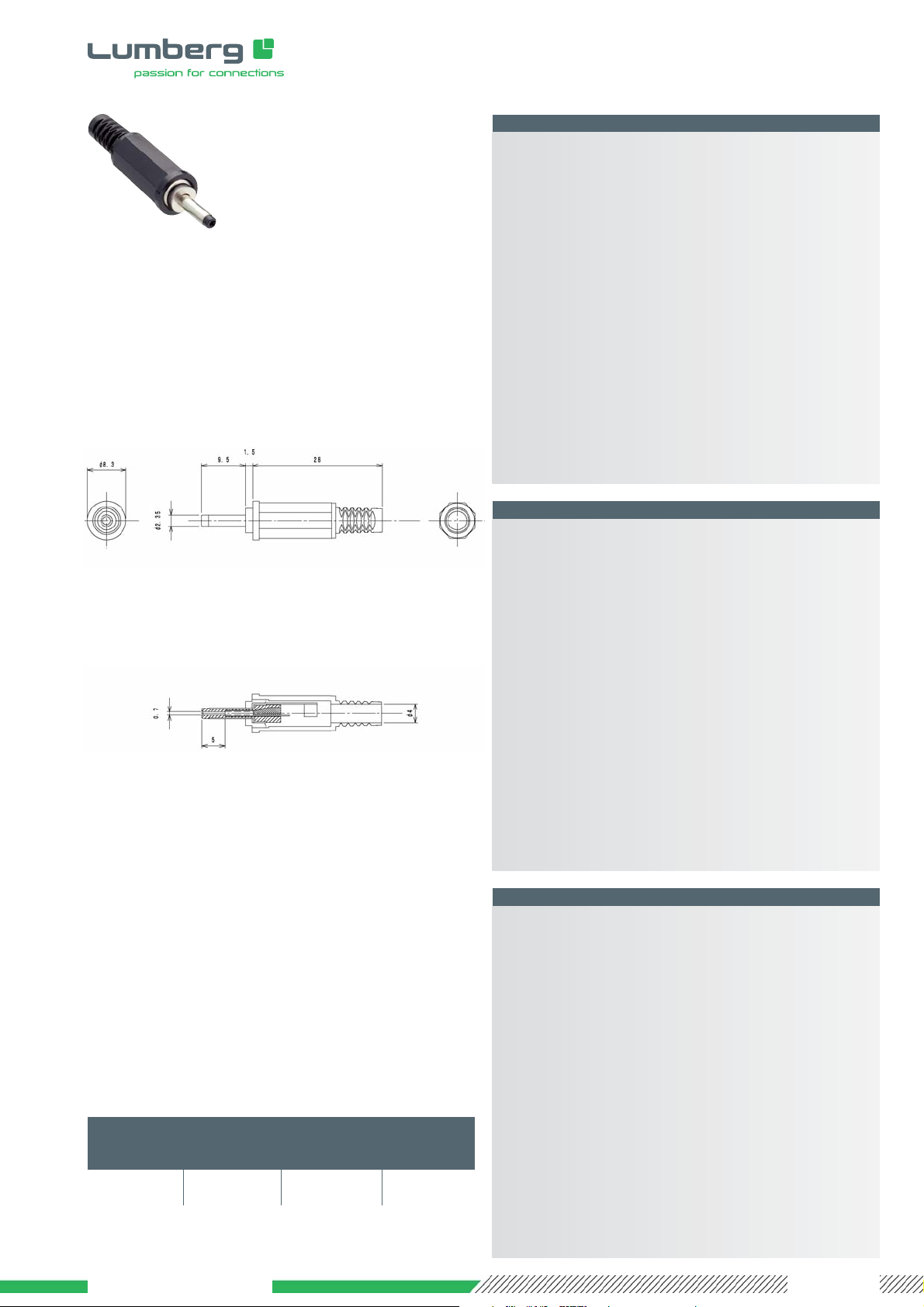

Netzgerätestecker nach JEITA RC-5320A JSAP1, gerade
Ausführung, mit Lötaugen und Knickschutz
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger POM
Kontakt CuZn, vernickelt
Gehäuse PP
3. Mechanische Daten
Außendurchmesser 2,35 mm
Innendurchmesser 0,7 mm
Kontaktierung mit Netzgerätekupplung 1613 03
4. Elektrische Daten
Strombelastbarkeit 2 A
Nennspannung ≤ 3,15 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
1636 01
Power supply plug acc. to JEITA RC-5320A JSAP1, straight
version, with solder eyes and bend protection
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body POM
Contact CuZn, nickeled
Housing PP
3. Mechanical data
Outer diameter 2.35 mm
Inner diameter 0.7 mm
Mating with power supply socket 1613 03
4. Electrical data
Nominal power 2 A
Nominal voltage ≤ 3.15 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
1636 01
1636 01
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1636 01 2 100
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
Connecteur mâle d’alimentation suivant JEITA RC-5320A
JSAP1, version droite, avec cosses à souder et protection
contre pliage
1. Temperature range -20 °C/+70 °C
2. Materials
Corps isolant POM
Contact CuZn, nickelé
Boîtier PP
3. Caractéristiques mécaniques
Diamètre extérieur 2,35 mm
Diamètre intérieur 0,7 mm
Raccordement avec connecteur femelle d’alimentation
1613 03
4. Caractéristiques électriques
Courant nominal 2 A
Tension nominale ≤ 3,15 V DC
Prüfspannung 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
Netzgeräte-Steckverbinder nach JEITA RC-5320A
Power supply connectors acc. to JEITA RC-5320A
Connecteurs d’alimentation suivant JEITA RC-5320A
www.lumberg.com 11/2012
