www.lumberg.com 11/2012
Verpackung: lose im Kunststoffbeutel
Packaging: in bulk in a plastic bag
Emballage: en vrac dans un sachet en plastique

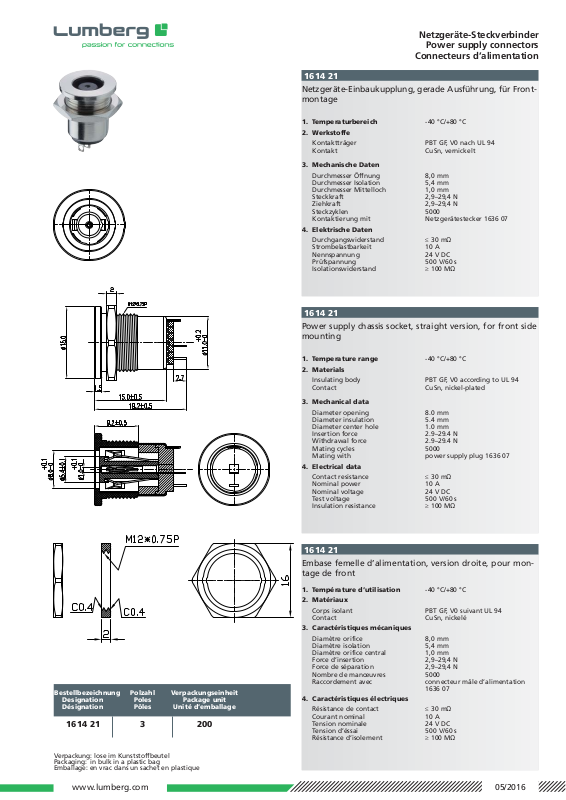

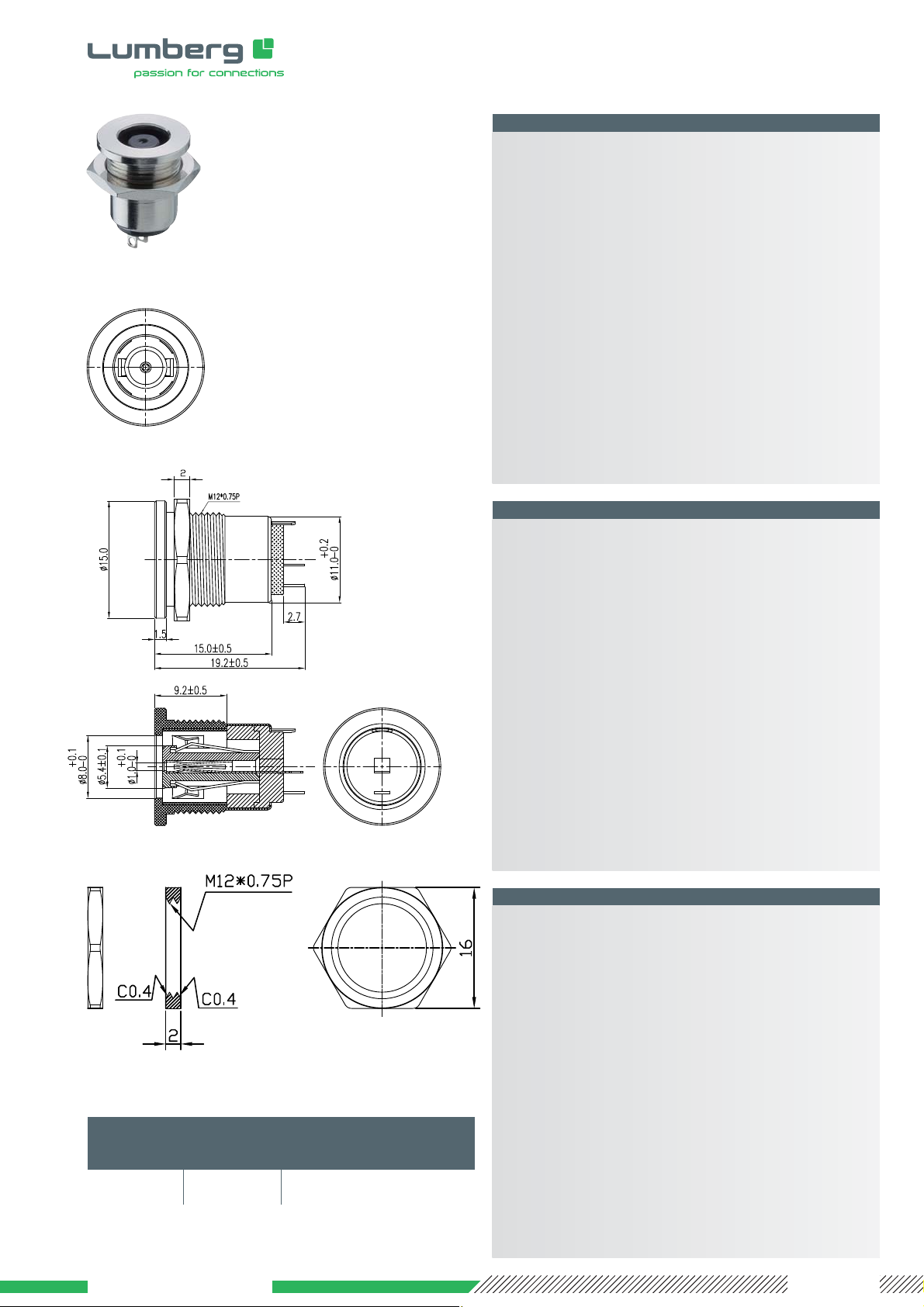

Netzgeräte-Steckverbinder
Power supply connectors
Connecteurs d’alimentation
Netzgeräte-Einbaukupplung, gerade Aus führung, für Front montage
1. Temperaturbereich -40 °C/+80 °C
2. Werkstoffe
Kontaktträger PBT GF, V0 nach UL 94
Kontakt CuSn, vernickelt
3. Mechanische Daten
Durchmesser Öffnung 8,0 mm
Durchmesser Isolation 5,4 mm
Durchmesser Mittelloch 1,0 mm
Steckkraft 2,9–29,4 N
Ziehkraft 2,9–29,4 N
Steckzyklen 5000
Kontaktierung mit Netzgerätestecker 1636 07
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Strombelastbarkeit 10 A
Nennspannung 24 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
1614 21
Power supply chassis socket, straight version, for front side
mounting
1. Temperature range -40 °C/+80 °C
2. Materials
Insulating body PBT GF, V0 according to UL 94
Contact CuSn, nickel-plated
3. Mechanical data
Diameter opening 8.0 mm
Diameter insulation 5.4 mm
Diameter center hole 1.0 mm
Insertion force 2.9–29.4 N
Withdrawal force 2.9–29.4 N
Mating cycles 5000
Mating with power supply plug 1636 07
4. Electrical data
Contact resistance ≤ 30 mΩ
Nominal power 10 A
Nominal voltage 24 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
1614 21
1614 21
Embase femelle d’alimentation, version droite, pour montage de front
1. Température d’utilisation -40 °C/+80 °C
2. Matériaux
Corps isolant PBT GF, V0 suivant UL 94
Contact CuSn, nickelé
3. Caractéristiques mécaniques
Diamètre orifice 8,0 mm
Diamètre isolation 5,4 mm
Diamètre orifice central 1,0 mm
Force d’insertion 2,9–29,4 N
Force de séparation 2,9–29,4 N
Nombre de manœuvres 5000
Raccordement avec connecteur mâle d’alimentation
1636 07
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant nominal 10 A
Tension nominale 24 V DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1614 21 3 200
www.lumberg.com 05/2016
