www.lumberg.com 11/2012

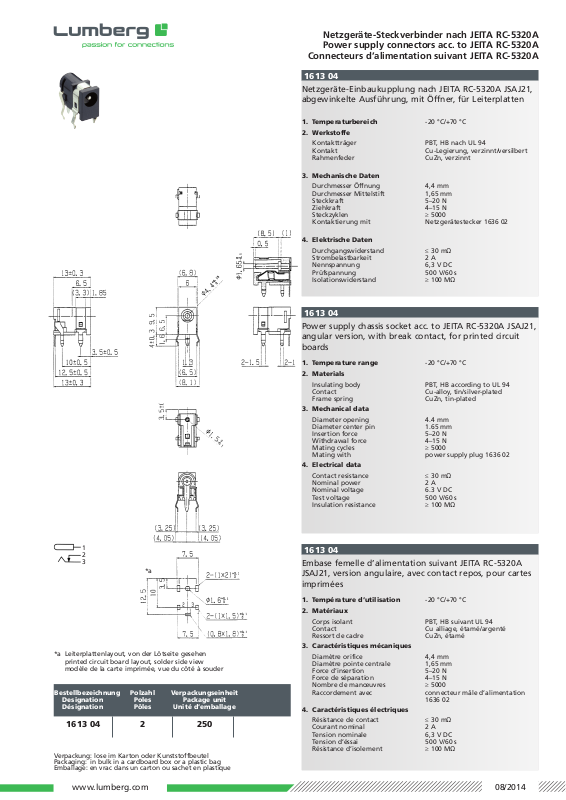

Netzgeräte-Steckverbinder nach JEITA RC-5320A
Power supply connectors acc. to JEITA RC-5320A
Connecteurs d’alimentation suivant JEITA RC-5320A
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
1613 04
1613 04
1613 04
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1613 04 2 250
Netzgeräte-Einbaukupplung nach JEITA RC-5320A JSAJ21,
abgewinkelte Ausführung, mit Öffner, für Leiterplatten
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PBT, HB nach UL 94
Kontakt Cu-Legierung, verzinnt/versilbert
Rahmenfeder CuZn, verzinnt
3. Mechanische Daten
Durchmesser Öffnung 4,4 mm
Durchmesser Mittelstift 1,65 mm
Steckkraft 5–20 N
Ziehkraft 4–15 N
Steckzyklen ≥ 5000
Kontaktierung mit Netzgerätestecker 1636 02
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Strombelastbarkeit 2 A
Nennspannung 6,3 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
Power supply chassis socket acc. to JEITA RC-5320A JSAJ21,
angular version, with break contact, for printed circuit
boards
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body PBT, HB according to UL 94
Contact Cu-alloy, tin/silver-plated
Frame spring CuZn, tin-plated
3. Mechanical data
Diameter opening 4.4 mm
Diameter center pin 1.65 mm
Insertion force 5–20 N
Withdrawal force 4–15 N
Mating cycles ≥ 5000
Mating with power supply plug 1636 02
4. Electrical data
Contact resistance ≤ 30 mΩ
Nominal power 2 A
Nominal voltage 6.3 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
Embase femelle d’alimentation suivant JEITA RC-5320A
JSAJ21, version angulaire, avec contact repos, pour cartes
imprimées
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PBT, HB suivant UL 94
Contact Cu alliage, étamé/argenté
Ressort de cadre CuZn, étamé
3. Caractéristiques mécaniques
Diamètre orifice 4,4 mm
Diamètre pointe centrale 1,65 mm
Force d’insertion 5–20 N
Force de séparation 4–15 N
Nombre de manœuvres ≥ 5000
Raccordement avec connecteur mâle d’alimentation
1636 02
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant nominal 2 A
Tension nominale 6,3 V DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
*a

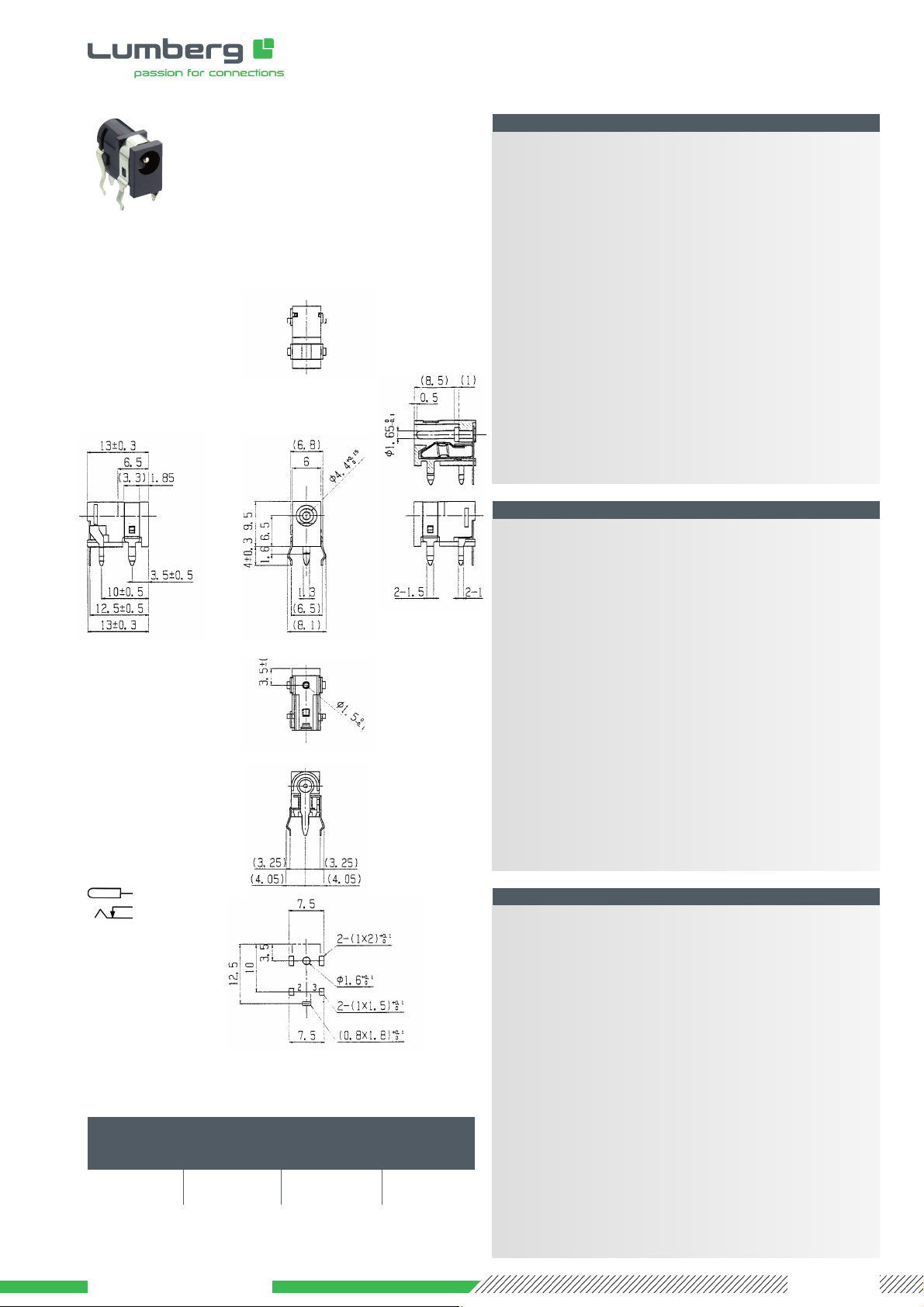

*a Leiterplattenlayout, von der Lötseite gesehen
printed circuit board layout, solder side view
modèle de la carte imprimée, vue du côté à souder
1
2
3
