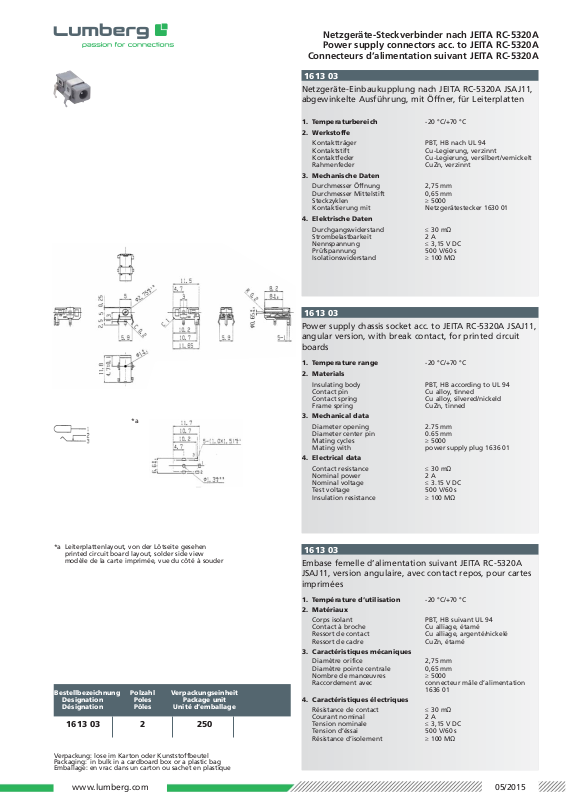

Datasheet 1613 03 Specification

www.lumberg.com 11/2012

Netzgeräte-Steckverbinder nach JEITA RC-5320A
Power supply connectors acc. to JEITA RC-5320A

Connecteurs d’alimentation suivant JEITA RC-5320A

Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique

Netzgeräte-Einbaukupplung nach JEITA RC-5320A JSAJ11,
abgewinkelte Ausführung, mit Öffner, für Leiterplatten

1. Temperaturbereich -20 °C/+70 °C

2. Werkstoffe

Kontaktträger PBT, HB nach UL 94
Kontaktstift Cu-Legierung, verzinnt
Kontaktfeder Cu-Legierung, versilbert/vernickelt
Rahmenfeder CuZn, verzinnt

3. Mechanische Daten

Durchmesser Öffnung 2,75 mm
Durchmesser Mittelstift 0,65 mm
Steckzyklen ≥ 5000
Kontaktierung mit Netzgerätestecker 1630 01

4. Elektrische Daten

Durchgangswiderstand ≤ 30 mΩ
Strombelastbarkeit 2 A
Nennspannung ≤ 3,15 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ

1613 03

Power supply chassis socket acc. to JEITA RC-5320A JSAJ11,
angular version, with break contact, for printed circuit
boards

1. Temperature range -20 °C/+70 °C

2. Materials

Insulating body PBT, HB according to UL 94
Contact pin Cu alloy, tinned
Contact spring Cu alloy, silvered/nickeld
Frame spring CuZn, tinned

3. Mechanical data

Diameter opening 2.75 mm
Diameter center pin 0.65 mm
Mating cycles ≥ 5000
Mating with power supply plug 1636 01

4. Electrical data

Contact resistance ≤ 30 mΩ
Nominal power 2 A
Nominal voltage ≤ 3.15 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ

1613 03

1613 03

Bestellbezeichnung Polzahl Verpackungseinheit

Designation Poles Package unit
Désignation Pôles Unité d’emballage

1613 03 2 250

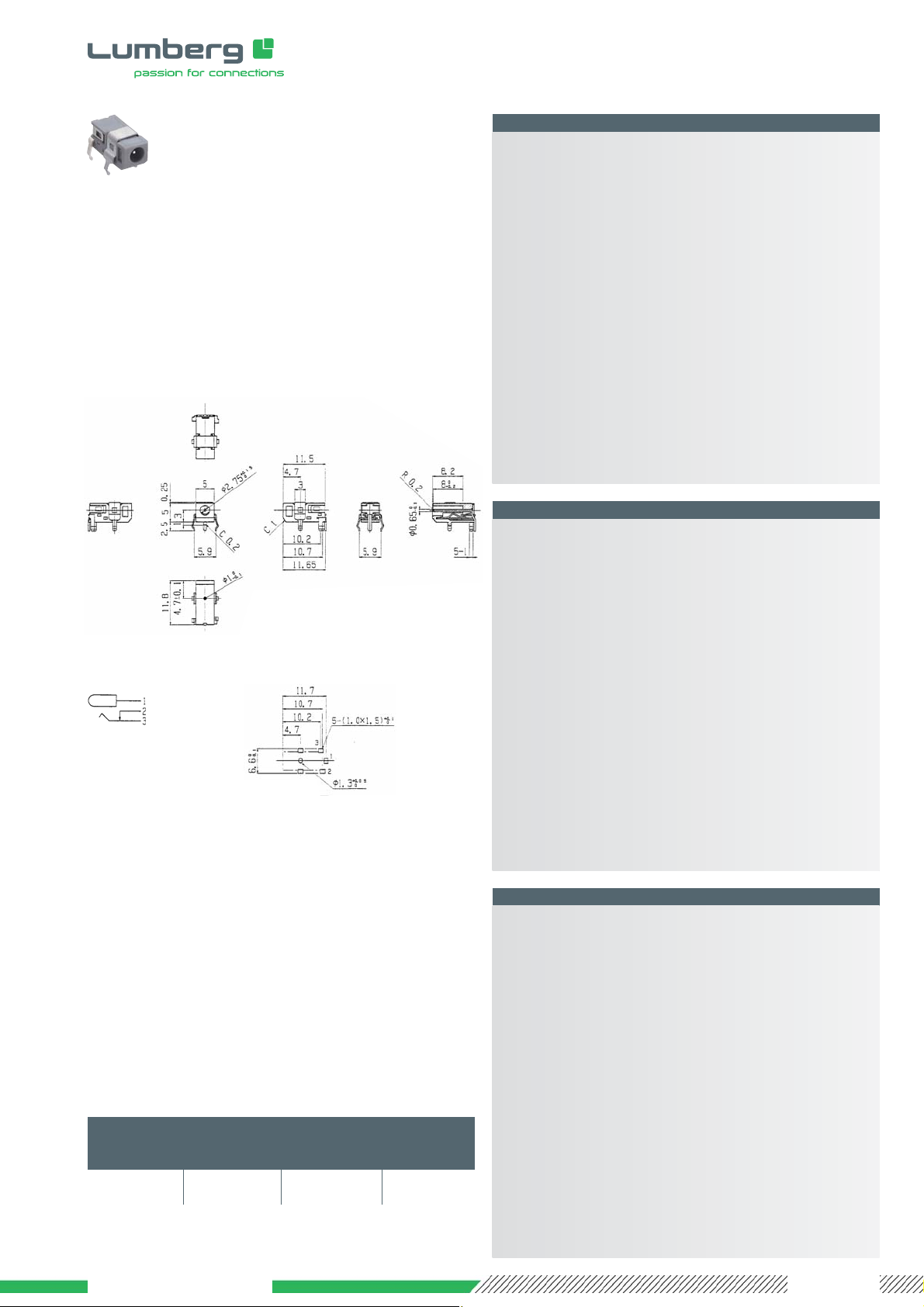

*a Leiterplattenlayout, von der Lötseite gesehen

printed circuit board layout, solder side view
modèle de la carte imprimée, vue du côté à souder

*a

Embase femelle d’alimentation suivant JEITA RC-5320A
JSAJ11, version angulaire, avec contact repos, pour cartes
imprimées

1. Température d’utilisation -20 °C/+70 °C

2. Matériaux

Corps isolant PBT, HB suivant UL 94
Contact à broche Cu alliage, étamé
Ressort de contact Cu alliage, argenté/nickelé
Ressort de cadre CuZn, étamé

3. Caractéristiques mécaniques

Diamètre orifice 2,75 mm
Diamètre pointe centrale 0,65 mm
Nombre de manœuvres ≥ 5000
Raccordement avec connecteur mâle d’alimentation

1636 01

4. Caractéristiques électriques

Résistance de contact ≤ 30 mΩ
Courant nominal 2 A
Tension nominale ≤ 3,15 V DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
