Sommario Guida di installazione
Sommario
1 Avvertenze di sicurezza
1.1 Scopo della Guida di installazione
1.2 Simboli di sicurezza
1.3 Uso previsto
1.4 Personale qualicato
1.5 Precauzioni di sicurezza
1.6 Assistenza e supporto
2 Installazione
2.1 Elementi forniti
2.2 Montaggio
2.2.1 Braccio di reazione 4
2.2.2 ExtensionBox 5
2.2.3 VLT® OneGearDrive 6
3 Speciche
3.1 Speciche generali e condizioni ambientali
3.2 Dimensioni
3.2.1 ExtensionBox 9
3.2.2 Flangia dell'adattatore 10
3.2.3 Braccio di reazione per l'ExtensionBox 10
MI75A106 Danfoss A/S © 02/2015 Tutti i diritti riservati. 1
Avvertenze di sicurezza
VLT® OneGearDrive ExtensionBox
11
1 Avvertenze di sicurezza
1.1 Scopo della Guida di installazione
Lo scopo della presente guida è di illustrare l'installazione del prodotto VLT® OneGearDrive ExtensionBox.
AVVISO!
Le informazioni sono limitate a ciò che il personale qualicato deve sapere in condizioni di lavoro normale. Per ulteriore assistenza, contattare Danfoss.
Il Manuale di funzionamento completo, contenente informazioni più dettagliate, è consultabile sul sito web Danfoss:
vlt-drives.danfoss.com/Support/Technical-Documentation/
1.3 Uso previsto
Il OneGearDrive è concepito per impianti commerciali, a meno che non sia stato espressamente concordato diversamente. È conforme alle norme della serie EN 60034/DIN VDE 0530. L'uso in un'atmosfera potenzialmente esplosiva è proibito, a meno che non sia espressamente previsto per tale scopo. Il OneGearDrive è progettato per temperature ambiente comprese tra -20 ˚C e 40 ˚C nonché per altitudini no a 1000 m sopra il livello del mare.
Danfoss declina ogni responsabilità per danni di qualunque natura imputabili a un uso improprio.
ATTENZIONE
La conformità con le informazioni contenute nella presente Guida di installazione è un prerequisito essenziale per:
un funzionamento privo di errori.
il riconoscimento delle responsabilità per danni
causati dal prodotto.
Pertanto, è necessario leggere questo manuale prima di lavorare con il OneGearDrive.
Le macchine a bassa tensione sono componenti per l'installazione in macchine ai sensi della Direttiva macchine 2006/95/CE.
Non usare la macchina nché non è assicurata
la conformità del prodotto nale con questa direttiva (fare riferimento all'EN 60204-01).
1.4 Personale qualicato
VLT® è un marchio registrato.
Simboli di sicurezza
1.2
Nel presente manuale vengono utilizzati i seguenti simboli:
AVVISO
Indica una situazione potenzialmente rischiosa che potrebbe causare morte o lesioni gravi.
ATTENZIONE
Indica una situazione potenzialmente rischiosa che potrebbe causare lesioni leggere o moderate. Può anche essere usato per mettere in guardia da pratiche non sicure.
AVVISO!
Indica informazioni importanti, incluse situazioni che possono causare danni alle apparecchiature o alla proprietà.
Tutti i lavori necessari sui convertitori di frequenza elettrici devono essere eseguiti esclusivamente da personale adeguatamente qualicato (ad esempio periti elettrotecnici come specicato nella bozza EN 50 110-1/DIN VDE 0105) che, durante ogni lavoro pertinente, disponga del Manuale di funzionamento e delle altre documentazioni sul prodotto disponibili e nel pieno rispetto delle istruzioni ivi contenute. Per personale qualicato si intendono persone autorizzate che sono state adeguatamente formate e che posseggono suciente esperienza e conoscenza delle istruzioni, delle normative antinfortunistiche e delle condizioni di funzionamento.
2 Danfoss A/S © 02/2015 Tutti i diritti riservati. MI75A106
Avvertenze di sicurezza Guida di installazione
1.5 Precauzioni di sicurezza
AVVISO
ALTA TENSIONE
Sui passacavi è presente alta tensione che può essere causa di lesioni gravi o mortali.
Prima di lavorare sui connettori di alimen-
tazione (scollegando o collegando il cavo al OneGearDrive), scollegare l'alimentazione dal convertitore di frequenza e attendere che trascorra il tempo di scarica (vedere il Manuale di funzionamento del convertitore di frequenza).
L'installazione, l'avviamento, la manutenzione e
la messa fuori servizio devono essere eseguiti solo da personale qualicato.
1.6 Assistenza e supporto
Contattare il rappresentante dell'assistenza locale per ricevere assistenza e supporto:
vlt-drives.danfoss.com/Support/Service/
1 1
MI75A106 Danfoss A/S © 02/2015 Tutti i diritti riservati. 3
54 (2.13)
1
2
130BE120.10
Installazione
VLT® OneGearDrive ExtensionBox
2 Installazione
22
2.1 Elementi forniti
VLT® OneGearDrive ExtensionBox
Coperchio dell'albero cavo
Busta per accessori
- Anello di ritenuta
- Disco
- 3 viti per il coperchio dell'albero cavo
(M12 x 30)
- 3 dischi di plastica
- Cappuccio di plastica
Kit angia dell'adattatore
- Flangia dell'adattatore
- 6 viti per adattatore (M10 x 30)
- 6 rondelle
- 6 viti per adattatore (M12 x 25)
Kit braccio di reazione
- Braccio di reazione
- Kit di montaggio
- 6 viti per braccio di reazione (M12 x 30)
2.2.1 Braccio di reazione
Montaggio
2.2
L'ExtensionBox può adattarsi unicamente ad alberi traspor­tatori di 40 mm e OneGearDrive a unità con albero cavo di 40 mm.
La lunghezza dell'albero è compresa tra 130 mm e 150 mm.
Tutte le altre speciche possono essere consultate nel
capitolo Kit di assemblaggio del Manuale di funzionamento
VLT® OneGearDrive.
1 Kit di ssaggio del braccio di reazione 2 Telaio di supporto del cliente
Disegno 2.1 ExtensionBox con braccio di reazione e
OneGearDrive
Per determinare la posizione del kit di ssaggio, consultare le dimensioni menzionate nel capitolo 3.2.3 Braccio di
reazione per l'ExtensionBox. Vedere anche capitolo 2.2.3 VLT OneGearDrive per le posizioni di montaggio opzionali.
®
4 Danfoss A/S © 02/2015 Tutti i diritti riservati. MI75A106
1
2
3
4
5
5
8
4
7
6
130BE121.10
Installazione Guida di installazione
Montare il braccio di reazione come mostrato nella Disegno 2.2.
Posizione Quantità Pezzo Commenti
1 1 Braccio di reazione – 2 6 Vite per braccio di
reazione
3 1 Vite ISO 4017, M12 x
4 2 Rondella DIN 9021, A13 5 1 Valvola di tiraggio – 6 1 Rondella ISO 7090, M30
DIN 6921, M12 x 30, coppia di serraggio: 35 Nm
90
2.2.2 ExtensionBox
1. Applicare del grasso sull'albero del trasportatore
2. Montare l'ExtensionBox sull'albero del traspor­tatore e ssare il dispositivo con l'anello e con il disco di ritenuta forniti in dotazione.
AVVISO!
La vite [3] non è fornita in dotazione e dipende dalla lunghezza dell'albero trasportatore. Per ulteriori informazioni, consultare il capitolo Kit di assemblaggio nel
Manuale di funzionamento VLT® OneGearDrive.
3. Montare l'ExtensionBox rispettando le fasi di rotazione a 30° (vedere capitolo 2.2.3 VLT
OneGearDrive).
4. Chiudere gli alberi cavi con il coperchio (vedere Disegno 2.4).
®
2 2
7 Telaio di supporto
del cliente
8 1 Dado esagonale DIN 985, M12,
Disegno 2.2 Schema di montaggio dell'ExtensionBox con
braccio di reazione
coppia di serraggio: 43 Nm
MI75A106 Danfoss A/S © 02/2015 Tutti i diritti riservati. 5
30˚
30˚
130BE122.10
130BE124.10
P3
115
(4.53)
200
(7.87)
6x60˚
130BE126.10
130BE123.10
60˚
60˚
130BE125.10
P1 P2
30˚
30˚
130BE122.10
130BE125.10
P1 P2
130BE127.10
115
(4.53)
200
(7.87)
12x30˚
130BE123.10
60˚
60˚
130BE124.10
P3
Installazione
2.2.3
VLT® OneGearDrive
VLT® OneGearDrive ExtensionBox
22
1. Montare la angia dell'adattatore sul OneGearDrive come mostrato nella Disegno 2.3.
AVVISO!
Nella Tabella 2.1 vengono mostrate le possibili posizioni della angia dell'adattatore in base alle varie posizioni di montaggio dell'ExtensionBox. Usare anche questa tabella per le posizioni di montaggio invertite (eetto a specchio).
Posizione di montaggio dell'ExtensionBox Posizione di montaggio OneGearDrive Posizioni della vite della angia dell'a-
dattatore
Tabella 2.1 Possibili posizioni della angia dell'adattatore
2. Serrare al massimo le 6 viti come mostrato nella Disegno 2.3.
3. Applicare del grasso sull'albero dell'ExtensionBox.
4. Montare il OneGearDrive all'albero dell'ExtensionBox come mostrato nella Disegno 2.4.
6 Danfoss A/S © 02/2015 Tutti i diritti riservati. MI75A106
1
3 2
130BE128.10
Installazione Guida di installazione
2 2

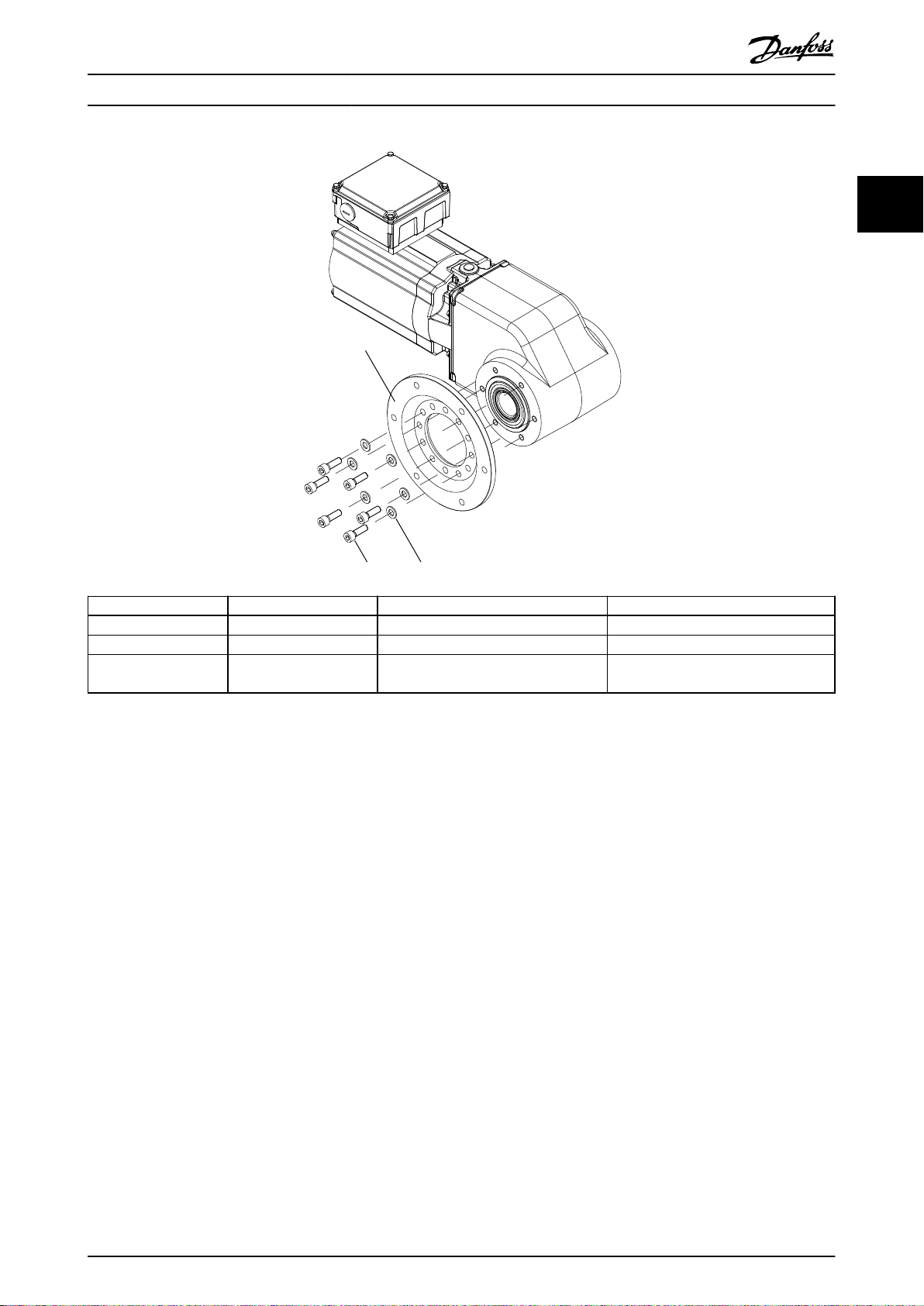

Posizione Quantità Pezzo Commenti
1 1 Adattatore – 2 6 Rondella DIN 125, A10.5 3 6 Vite dell'adattatore DIN 912, M10 x 30, coppia di serraggio:
20 Nm
Disegno 2.3 Assemblaggio della angia dell'adattatore al OneGearDrive
MI75A106 Danfoss A/S © 02/2015 Tutti i diritti riservati. 7
1
2
3 4
5
130BE129.10
Installazione
VLT® OneGearDrive ExtensionBox
22
Posizione Quantità Pezzo Commenti
1 1 Bullone a occhiello DIN 580, C15, M12 2 1 Cappuccio di plastica – 3 1 Coperchio dell'albero cavo con
guarnizione a tenuta
4 3 Vite del coperchio DIN 6921, M12 x 30, coppia di serraggio:
5 1 Flangia dell'adattatore
(montata su OneGearDrive)
6 Nm –
Disegno 2.4 Montaggio della angia dell'adattatore all'ExtensionBox
5. Fissare la angia dell'adattatore [5] usando le apposite viti (fornite in dotazione).
6. Rimuovere il bullone a occhiello [1] dall'ExtensionBox e dal OneGearDrive.
7. Applicare il cappuccio di plastica [2] (fornito in dotazione) per chiudere il foro sull'ExtensionBox.
8. Montare il coperchio dell'albero cavo [3] sull'ExtensionBox.
Per ulteriori informazioni, consultare il Manuale di funzionamento VLT® OneGearDrive.
8 Danfoss A/S © 02/2015 Tutti i diritti riservati. MI75A106
380
350
182
364
562
182
543.4
224.4
(21.39)
(8.83)(7.17)
(7.17)
(13.78)
(14.33)
(22.13)
(14.96)
130BE130.10
Speciche Guida di installazione
3 Speciche
3.1 Speciche generali e condizioni ambientali
Rapporto i 3,11 Grado di protezione IP54 MLT [Nm] 0–850 nLT [giri/min.] 0–31 Peso [kg] 44
Tabella 3.1 Speciche generali e condizioni ambientali
3.2 Dimensioni
3.2.1 ExtensionBox
Tutte le dimensioni sono espresse in mm (pollici).
3 3
Disegno 3.1 Dimensioni dell'ExtensionBox
MI75A106 Danfoss A/S © 02/2015 Tutti i diritti riservati. 9
130BE131.10
115
(4.53)
200
(7.87)
6x60˚
12x30˚
10
(0.39)
24
(0.94)
10.5 (0.41)
230
(9.06)
98
(3.86)
10.5 (0.41)
380
(14.96)
350
(13.78)
86.5
(3.41)
60
(2.36)
33.5
(1.32)
8
(0.31)
13.5 (0.53)
135.8 (5.35)
164
(6.46)
R 40
(1.57)
192
(7.56)
31.5
(1.24)
±0.5
±0.2
± 0.0078
9x30˚
30˚
±0.0197
130BE132.10
Speciche
VLT® OneGearDrive ExtensionBox
3.2.2 Flangia dell'adattatore
Tutte le dimensioni sono espresse in mm (pollici).
33
Disegno 3.2 Dimensioni della angia dell'adattatore
3.2.3 Braccio di reazione per l'ExtensionBox
Tutte le dimensioni sono espresse in mm (pollici).
Disegno 3.3 Dimensioni del braccio di reazione
10 Danfoss A/S © 02/2015 Tutti i diritti riservati. MI75A106
