Danfoss VLT 5000 Design guide [sv]

Download

Innehåll

VLT

5000 Design Guide

Introduktion

Programvaruversion 3 Säkerhetsföreskrifter 4 Varning för oavsiktlig start 5 Introduktion 7 Tillgänglig dokumentation 8

Teknologi

Val av frekvensomformare

Val mellan högt och normalt överbelastningsmoment 13 Beställningsblankett för VLT 5000-serien (modellbeteckning) 19 Val av moduler och tillbehör 20 Programverktyg för PC 21 Modbus RTU 21

Produktprogram

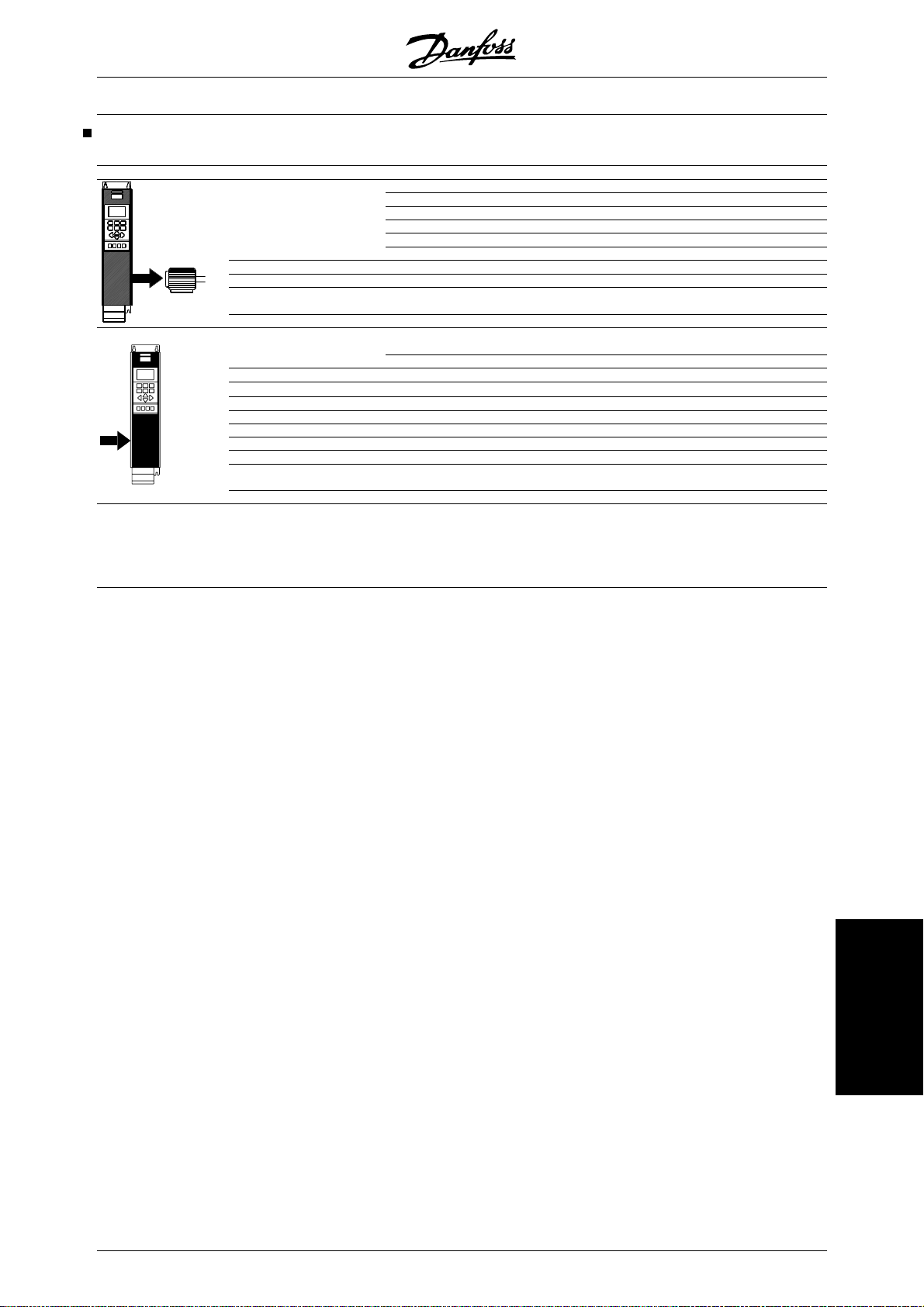

Tillbehör till VLT Serie 5000 23

Tekniska Data

Allmänna tekniska data 34 Elektriske data 40 Säkringar 57

Mått och dimensioner

Dimensioner 59

Mekanisk installation

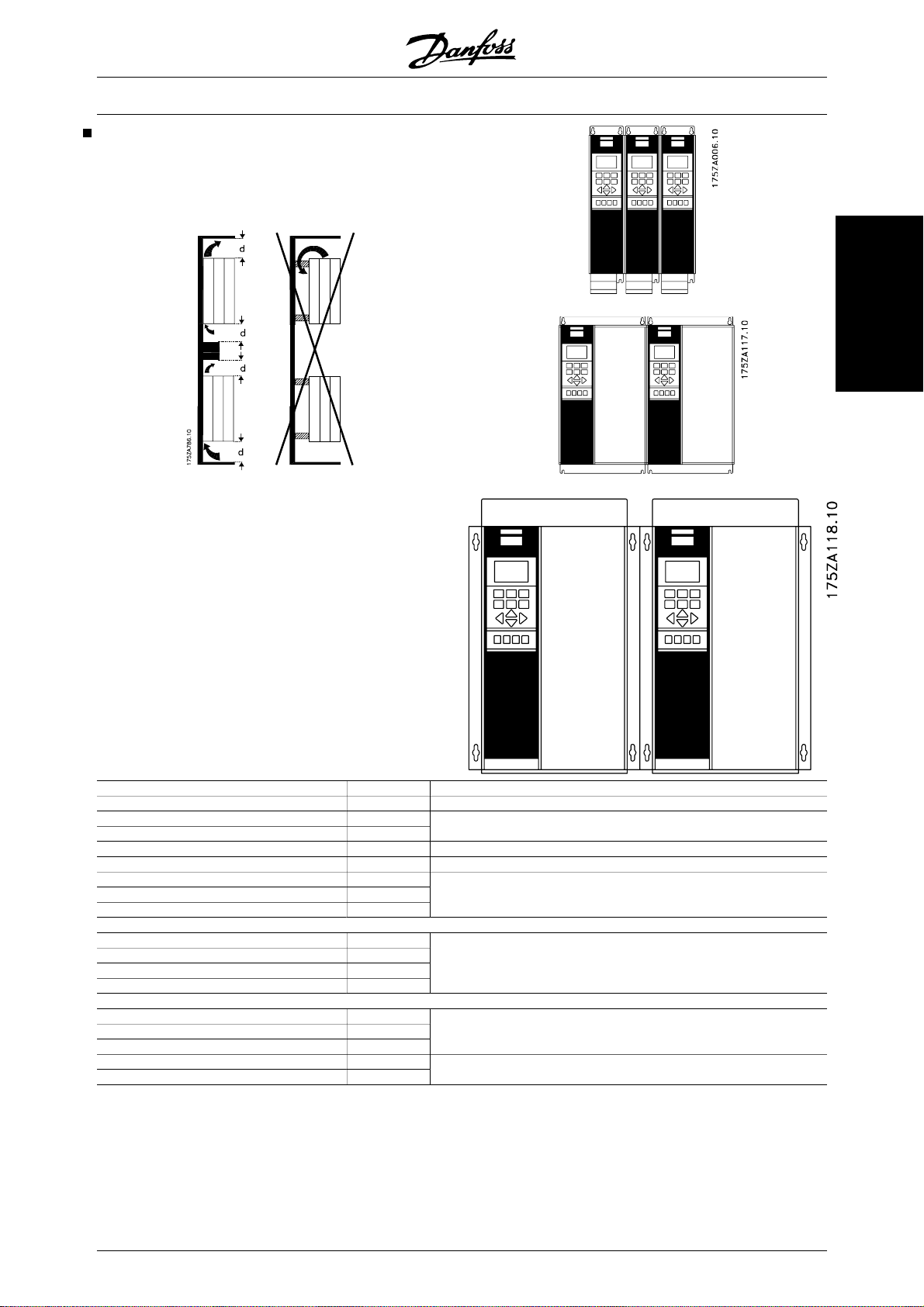

Mekanisk installation 62

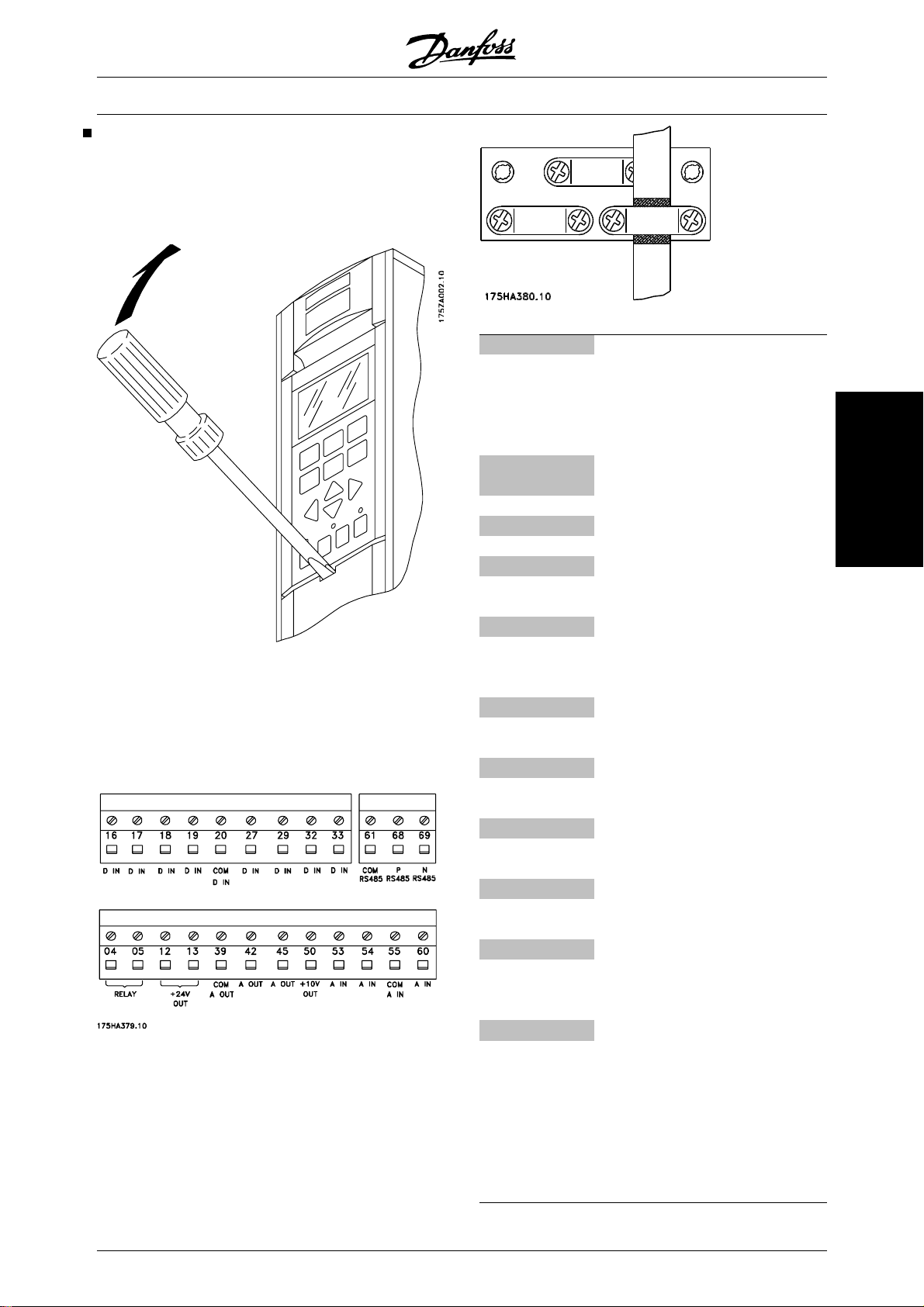

Elektrisk installation

Skyddsjordning 65 Extra skydd (RCD) 65 Elektrisk installation – strömförsörjning 65 Elinstallation - motorkablar 65 Motoranslutning 66 Motorns rotationsriktning 66 Elektrisk installation - bromskabel 67 Elektrisk installation - temperaturbrytare för bromsmotstånd 67 Elektrisk installation - lastdelning 67 Elektrisk installation - 24 V extern DC-försörjning 69 Elektrisk installation - reläutgång 69 Elektrisk installation - styrkablar 77 Elektrisk installation - bussanslutning 80 Elektrisk installation - EMC-säkerhetsåtgärder 81 Användning av EMC-korrekta kablar 84

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 1

VLT

Elektrisk installation - jordning av styrkablar 85 RFI-switch 86

5000 Design Guide

Seriell kommunikation

Styrord Enligt FC-profil 94 Statusord enligt FC-profil 96 Styrord enligt fältbussprofil 97 Statusord enligt fältbussprofil 98 Telegramexempel 101

Anslutningsexempel

Transportband 108 Pump 109 Transportkran 111 Momentreglering, varvtals återkoppling 112 VLT 5000-regulatorer 113 PID för processreglering 115 PID för varvtalsreglering 116 PI för momentregulator (med återkoppling) 118

Speciella förhållanden

Galvanisk isolering (PELV) 119 Extrema driftsförhållanden 120 Toppspänning på motorn 121 Koppling på ingång 122 Nedstämpling 123 Termiskt motorskydd 126 Vibrationer och stötar 126 Luftfuktighet 126 Korrosiv/förorenad driftmiljö 127 Verkningsgrad 128 CE-märkning 130 Nivåer som måste uppfyllas 134 EMC-immunitet 134

108

119

Definitioner

Fabriksinställningar

Index

2 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

137

140

149

Programvaruversion

VLT

VLT 5000-serien

Design Guide

Programvaruversion: 3.9x

5000 Design Guide

Denna Design Guide kan användas till alla frekvensomformare i VLT 5000-serien med programvaruversion 3.9x. Se programvarans versionsnummer i parameter 624. CE- och C-tick-märkning täcker inte VLT 5001-5062, 525-600 V-enheter.

Introduktion

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 3

Frekvensomformaren är under livsfarlig spänning när den är ansluten till nätet. Felaktig installation av motorn eller frekvensomformaren kan orsaka materialskador, allvarliga personskador eller dödsfall. Följ därför anvisningarna i den här handboken samt övriga nationella och lokala säkerhetsföreskrifter.

Installation på höga höjder:

Vid höjdskillnader över 2 km kontakta Danfoss Drives om PELV.

Säkerhetsföreskrifter

1. Nätanslutningen till frekvensomformaren ska vara frånkopplad vid allt reparationsarbete. Kontrollera att nätspänningen är bruten och att den föreskrivna tiden har gått innan du tar ur motor- eller nätkontakterna.

VLT

5000 Design Guide

ler extern 24 V DC-försörjning är installerade (tillval). Kontrollera att alla spänningsingångar är brutna och att den erforderliga tiden gått ut innan reparationsarbetet påbörjas.

2. Knappen [STOP/RESET] på frekvensomformarens manöverpanel bryter men och kan därför

inte användas som

inte nätström-

säkerhetsbrytare.

3. Se till att apparaten är korrekt ansluten till jord och att användaren är skyddad från strömförande delar. Motorn bör vara försedd med överlastskydd i enlighet med gällande nationella och lokala bestämmelser.

4. Jordströmmen kan överstiga 3,5 mA.

5. Överlastskydd ingår

inte i fabriksprogram-

meringen. Om denna funktion önskas måste ETR tripp eller ETR varning väljas i parameter

128. Obs: Funktionen bör initialiseras vid 1,16 x nominell motorström och nominell motorfrekvens. För den nordamerikanska marknaden gäller följande: ETR-funktionerna uppfyller överbelastningsskydd klass 20 för motorn i enlighet med NEC.

6. Dra

inte ur någon kontakt till motorn eller nätspänningen när frekvensomformaren är ansluten till nätspänningen. Kontrollera att nätspänningen är bruten och att den föreskrivna tiden har gått innan du tar ur dessa kontakter.

7. Lägg märke till att frekvensomformaren har fler spänningsingångar än L1, L2 och L3 när lastdelning (koppling av DC-mellankrets) el-

4 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Varning för oavsiktlig start

1. Motorn kan stoppas med digitala kommandon, busskommandon, referenser eller lokalt stopp när frekvensomformarens nätspänning är påslagen. Om personsäkerheten kräver att oavsiktlig start inte får förekomma tioner inte tillräckliga.

2. Under parameterprogrammering kan motorstart inträffa. Stoppa därför med

stoppknappen [STOP/RESET] innan

data ändras.

3. En stoppad motor kan starta om det uppstår något fel i frekvensomformarens elektronik, eller om en tillfällig överbelastning, ett fel i nätet eller i motoranslutningen upphör.

Användning på isolerat nät

Se avsnittet RFI-switch angående användning på isolerat nät.

är dessa stoppfunk-

alltid enheten

VLT

5000 Design Guide

Introduktion

Det är viktigt att följa rekommendationerna när det gäller installation på IT-nät eftersom hela anläggningen måste skyddas på korrekt sätt. Om man inte använder relevanta övervakningsenheter för IT-nät kan detta orsaka skador.

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 5

VLT

5000 Design Guide

Varning:

Det kan vara förenat med livsfara att beröra strömförande delar även efter att nätströmmen är bruten. Var samtidigt uppmärksam på att koppla från andra spänningsförsörjningar, t.ex. extern 24 V DC, lastdelning (sammankoppling av DC-mellankretsarna) samt motoranslutning vid kinetisk backup. VLT 5001-5006, 200-240 V: vänta i minst 4 minuter VLT 5008-5052, 200-240 V: vänta minst 15 minuter VLT 5001-5006, 380-500 V: vänta i minst 4 minuter VLT 5008-5062, 380-500 V: vänta minst 15 minuter

VLT 5072-5302, 380-500 V: vänta i minst 20 minuter VLT 5352-5552, 380-500 V: vänta i minst 40 minuter VLT 5001-5005, 525-600 V vänta i minst 4 minuter VLT 5006-5022, 525-600 V: vänta minst 15 minuter VLT 5027-5062, 525-600 V: vänta i minst 30 minuter VLT 5042-5352, 525-690 V: vänta i minst 20 minuter VLT 5402-5602, 525-690 V: vänta i minst 30 minuter

6 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Introduktion

Den här produkthandboken är avsedd att vara ett hjälpmedel för dig som ska dimensionera en anlägg-

Handbok: Instruktioner för optimal installation, drift och service.

Design Guide: Innehåller all information som behövs för dimensionering samt ger en god

inblick i teknologi, produktutbud, tekniska data etc.

Handboken innehåller en Snabbinstallation och levereras tillsammans med enheten.

I den här Design Guiden är information som kräver speciell uppmärksamhet markerad med symboler i marginalen.

Följande symboler förekommer:

Betecknar en allmän varning

OBS!

Betecknar något som läsaren bör notera

ning där frekvensomformare i VLT 5000-serien ingår. Teknisk dokumentation avseende VLT Serie 5000: Handbok och Design Guide.

Introduktion

Varning för högspänning.

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 7

VLT

5000 Design Guide

Tillgänglig dokumentation

Nedan visas en översikt över den dokumentation som finns tillgänglig för VLT 5000. Observera att det kan förekomma skillnader mellan olika länder.

Medföljande dokumentation:

Handbok MG.51.AX.YY Installationsguide för hög effekt MI.90.JX.YY

Kommunikation med VLT 5000:

Manual för VLT 5000 Profibus MG.10.EX.YY Manual för VLT 5000 DeviceNet MG.50.HX.YY Manual för VLT 5000 LonWorks MG.50.MX.YY Manual för VLT 5000 Modbus MG.10.MX.YY Manual för VLT 5000 Interbus MG.10.OX.YY

Tillval till VLT 5000:

Manual för VLT 5000 SyncPos - tillval MG.10.EX.YY Manual för VLT 5000 positioneringsregulator MG.50.PX.YY Manual för VLT 5000 synkroniseringsregulator MG.10.NX.YY Ringrotationstillval MI.50.ZX.02 Fädningsfunktion, tillval MI.50.JX.02 Upprullnings- och spänningskontroll, tillval MG.50.KX.02

Anvisningar för VLT 5000:

Lastdelning MI.50.NX.02 Bromsmotstånd för VLT 5000 MI.90.FX.YY Bromsmotstånd för horisontella tillämpningar (VLT 5001-5011) (endast på engelska och tyska) MI.50.SX.YY LC-filtermoduler MI.56.DX.YY Omformare för pulsgivaringångar (5 V TTL till 24 V DC) (endast på kombinerad engelska/tyska) MI.50.IX.51 Bakre plåt för VLT Serie 5000 MN.50.XX.02

Övrig dokumentation till VLT 5000:

Design Guide MG.51.BX.YY Inkorporera VLT 5000 Profibus i ett Simatic S5-system MC.50.CX.02 Inkorporera VLT 5000 Profibus i ett Simatic S7-system MC.50.AX.02 Hiss och VLT 5000 serie MN.50.RX.02

Diverse (endast på engelska):

Skydd vid hantering av elektricitet MN.90.GX.02 Val av nätsäkringar MN.50.OX.02 VLT på IT-nät MN.90.CX.02 Filtrering av övertonsströmmar MN.90.FX.02 Hantering vid aggressiv driftmiljö MN.90.IX.02 CI-TITM-kontaktorer - VLT®-frekvensomformare MN.90.KX.02 VLT®-frekvensomformare och UniOP-driftpaneler MN.90.HX.02

X = versionsnummer YY = språk

8 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Styrprincip

En frekvensomformare omvandlar växelspänning från nätspänningen till likspänning och ändrar därefter denna till en reglerbar växelspänning med reglerbar amplitud och frekvens.

1. Nätspänning 3 x 200-240 V AC, 50/60 Hz. 3 x 380-500 V AC, 50/60 Hz. 3 x 525-600 V AC, 50/60 Hz. 3 x 525-690 V AC, 50/60 Hz.

2. Likriktare Trefasig likriktarbrygga som omvandlar växelström till likström.

3. Mellankrets Likspänning = 1,35 x nätspänning [V].

4. Mellankretsdrosslar Filtrerar mellankretsströmmen och dämpar belastningen på nät och komponenter (nättransformatorer, ledningar, säkringar och kontaktorer).

Motorn styrs således med reglerbar spänning och frekvens vilket ger möjlighet till steglös varvtalsstyrning av trefasiga AC-standardmotorer.

6. Växelriktare Omvandlar likspänning till reglerbar växelspänning med reglerbar frekvens.

7. Motorspänning Reglerbar växelspänning, 0 -100 % av matarspänningen. Variabel frekvens: 0,5-132/0,5-1000 Hz.

8. Styrkort Här finns datorn som styr växelriktaren som genererar ett pulsmönster, vilket används för att omvandla likspänningen till reglerbar växelspänning med reglerbar frekvens.

Teknologi

5. Mellankretskondensatorer Filtrerar mellankretsspänningen.

PLUS

VVC

styrprincip I frekvensomformaren används ett växelriktarsystem som kallas VVC

PLUS

och är en vidareutveckling av VVC-principen (Voltage Vector Control) som tidigare använts bl a i Danfoss VLT Serie 3000.

PLUS

I VVC

styrs en induktionsmotor med en varierbar frekvens och motsvarande spänning. När motorns belastning ändras, ändras även dess magnetisering och varvtal. Därför mäts motorströmmen kontinuerligt och motorns aktuella spänningsbehov och eftersläpning beräknas med hjälp av en motormodellformel. Motorfrekvens och spänning tidskorreleras så att motorns arbetspunkt blir optimal under varierande förhållanden.

PLUS

VVC

-principen är utvecklad utifrån behovet att behålla en pålitlig givarlös styrning som tolererar olika motordata utan att nedstämplig är nödvändig.

Först mäts strömmen och motormodellformeln förbereds. Strömmen delas upp i en magnetiserande och

en momentgivande del för att få betydligt bättre och snabbare uppskattning av motorns reella belastning. Snabba belastningsändringar kan nu utjämnas. Dessutom kan fullt moment och optimal varvtalsstyrning uppnås även vid låga varvtal, ända ned till noll.

I specialmotorläge kan du använda synkronmotorer med permanentmagneter och/eller parallellkopplade motorer.

Goda momentstyrningsegenskaper, mjuk övergång till strömgränsdrift samt pålitligt urkopplingskydd erhålls.

Efter en automatisk motoranpassning erhålls med

PLUS

hjälp av VVC

PLUS

VVC

-systemets fördelar:

Exakt varvtalsreglering även vid lågt varvtal

Snabb respons från mottagen signal till fullt

en mycket exakt styrning av motorn.

moment på motoraxeln

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 9

VLT

5000 Design Guide

God utjämning av belastningsändringar

Kontrollerad övergång mellan normal drift

och strömgränsdrift (och omvänt)

Säkert urkopplingsskydd i hela varvtalsom-

rådet även vid nätspänningsfall

Stor tolerans för olika motordata

Momentstyrning som omfattar styrning av

både den momentgivande och den magnetiserande strömkomponenten

Fullt hållmoment (vid reglering)

Frekvensomformaren levereras med ett antal inbyggda komponenter som normalt brukar behöva köpas separat. De inbyggda komponenterna (RFI-filter, DCspolar, skärmbyglar och seriell kommunikationsport) spar plats och förenklar installationen, eftersom standardutförandet av frekvensomformaren på detta sätt uppfyller de flesta krav.

Programmerbara styringångar och signalutgångar i fyra uppsättningar

I frekvensomformaren har en digitalteknik utnyttjats som gör det möjligt att programmera alla styringångar och signalutgångar samt välja fyra olika användardefinierade uppsättningar för samtliga parametrar.

Användaren kan enkelt programmera funktionerna via manöverpanelen på frekvensomformaren eller RS 485-gränssnittet.

Skydd mot nätstörningar Frekvensomformaren är skyddad mot nättransienter som t ex kan uppstå när faskompenseringsenheter ingår, eller när säkringar löser ut.

Nominell motorspänning och fullt moment kan upprätthållas ända ned till 10% underspänning i nätet.

Mindre störningar i nätet Eftersom frekvensomformaren som standard är utrustad med mellankretsdrosslar förekommer endast mycket liten påverkan av övertonsströmmar på nätet. Detta medför en bra effektfaktor (lägre toppström) vilket i sin tur minskar belastningen på nätinstallationen.

Avancerat VLT-skydd Strömmätning i alla tre motorfaserna möjliggör perfekt skydd av frekvensomformaren mot jordnings- och kortslutningsfel i motoranslutningen.

Kontinuerlig övervakning av motorfaserna ger även möjlighet att koppla t ex en kontaktor till motor-utgången.

En effektiv övervakning av de tre nätfaserna ser till att frekvensomformaren stoppar i händelse av fasbortfall. På så sätt undviks överbelastning av växelriktaren och kondensatorerna i mellankretsen, vilket kan minska frekvensomformarens livstid betydligt.

Frekvensomformaren har som standard även ett inbyggt överhettningsskydd. Vid termisk överbelastning stänger överhettningsskyddet av växelriktaren.

Säker galvanisk isolering I frekvensomformaren är alla styrplintarna samt plintarna 1-5 (AUX, hjälpreläer) försörjda från eller anslutna till kretsar som uppfyller kravet för PELV i förhållande till nätspänningen.

Avancerat motorskydd Frekvensomformaren har ett inbyggt elektroniskt termiskt motorskydd.

Frekvensomformaren beräknar motortemperaturen med utgångspunkt från ström, frekvens och tid.

I motsats till traditionella bimetallskydd tar det elektroniska skyddet hänsyn till nedsatt kylförmåga vid låga frekvenser då fläktens varvtal är lägre (gäller motorer med egen kylfläkt).

Det termiska motorskyddet kan jämföras med ett vanligt motorskydd.

För att få maximalt överhettningsskydd för motorn om den är övertäckt eller blockerad, eller om ventilationen inte är tillräcklig, kan du bygga in en termistor och ansluta den till frekvensomformarens termistoringång (plint 53/54). Se parameter 128 i handboken.

10 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Principdiagram för VLT 5001–5027 200-240 V, VLT 5001–5102 380-500V, VLT 5001–5062 525-600 V

VLT

5000 Design Guide

Teknologi

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 11

Principdiagram för VLT 5122-5552 380-500 V och VLT 5042-5602 525-690 V

VLT

5000 Design Guide

Observera: RFI-switchen fungerar inte i 525-690 Vfrekvensomformare.

12 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Så här väljer du frekvensomformare

Välj frekvensomformare med utgångspunkt från motorströmmen vid maximal belastning i den aktuella anläggningen. Den nominella utgångsströmmen

ska vara lika med eller större än den motorström

VLT,N

som krävs.

Val mellan högt och normalt överbelastningsmoment

Med denna funktion är det möjligt att få frekvensomformaren att konstant lämna 100 % moment då en motor med överstorlek används. I parameter 101 väljer du om du vill ha normal eller hög överbelastningsmomentkurva.

Här kan du även välja om du vill ha en hög/normal konstant momentkurva (CT) eller en hög/normal variabel momentkurva (VT).

Om du väljer en hög momentkurva kan du med en nominell motor ansluten till frekvensomformaren ta ut upp till 160 % moment under 1 minut både med CT och VT.

Frekvensomformaren levereras för fyra olika nätspänningsområden: 200-240 V, 380-500 V, 525-600 V och 525-690 V.

Om du väljer en normal momentkurva kan du med en motor av överstorlek ta ut upp till 110 % moment under 1 minut både med CT och VT. Denna funktion används framför allt för pumpar och fläktar, eftersom det vid dessa tillämpningar inte krävs något överbelastningsmoment.

Fördelen med att välja en normal momentkurva då en motor av överstorlek används är att frekvensomformaren konstant kan lämna 100 % moment utan nedstämpling på grund av den större motorn.

OBS!

För VLT 5001-5006, 200-240 V, och VLT 5001-5011, 380-500 V, kan denna funk-

inte väljas.

tion

Beställningsnummersträng med typkod

Frekvensomformare i VLT 5000-serien finns i ett stort antal varianter. Baserat på din beställning får frekvensomformaren ett beställningsnummer som framgår av enhetens märkskylt. Numret kan till exempel se ut enligt följande:

VLT5008PT5B20EBR3DLF10A10C0

Detta innebär att frekvensomformaren är konfigurerad som en:

• 5,5 kW-enhet vid 160 % moment (Position 1-7 - VLT 5008)

• Processtyrkort (Position 8-P)

• 380-500 V trefasförsörjning (Position 9-10 T5)

• Bookstyle IP20-kapsling (Position 11-13 B20)

• Utökad maskinvaruversion med broms (Position 14-15 - EB)

• Inbyggt RFI-filter (Position 16-17 - R3)

• Levereras med display (Position 18-19 - DL)

• Inbyggt Profibus-tillval (Position 20-22 - F10)

• Inbyggd, programmerbar SyncPos-regulator (Position 23-25 - A10)

• Ej ytbehandlade kretskort (Position 26-27 C0)

Varianter och tillval möjliga Nedan hittar du en översikt över möjliga varianter som kan sättas ihop. Läs beskrivningen för beteckningen nedan.

Val av frekvensomforma-

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 13

VLT

5000 Design Guide

VLT 5001-5052, 200-240 V-enheter Typkodsbeteckning: T2

Effektklass (kW) Modell Kapsling Maskinvaruvariant RFI-filter

Moment

110% 160%

0.75 5001 x x x x x x x

1.1 5002 x x x x x x x

1.5 5003 x x x x x x x

2.2 5004 x x x x x x x 3 5005 x x x x x x x

3.7 5006 x x x x x x x

7.5 5.5 5008 x x x x x x x 11 7.5 5011 x x x x x x x 15 11 5016 x x x x x x x

18.5 15 5022 x x x x x x x 22 18.5 5027 x x x x x x x 30 22 5032 x x x x x x x x 37 30 5042 x x x x x x x x 45 37 5052 x xxxxx xx

C00 Compact IP00 DE Utökad med broms, frånskiljare och säkringar B20 Bookstyle IP20 DX Utökad utan broms, med frånskiljare och säkringar C20 Compact IP20 PS Standard med 24 V-försörjning CN1 Compact Nema1 PB Standard med 24 V-försörjning, broms, säkring och frånskiljare C54 Compact IP54 PD Standard med 24 V-försörjning, säkring och frånkopplare ST Standard PF Standard med 24 V-försörjning och säkring SB Standard med broms R0 Utan filter EB Utökad med broms R1 Klass A1-filter EX Utökad utan broms R3 Klass A1- och B-filter

9-10 11-13 11-13 11-13 11-13 11-13 14-15 14-15 14-15 16-17 16-17 16-17

C00 B20 C20 CN1 C54 ST SB EB R0 R1 R3

14 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

C00 B20 C20 CN1 C54 ST SB EB EX DE DX PS PB PD PF R0 R1 R3 R6

Val av frekvensomforma-

9-10 11-13 11-13 11-13 11-13 11-13 14-15 14-15 14-15 14-15 14-15 14-15 14-15 14-15 14-15 14-15 16-17 16-17 16-17 16-17

Effektklass (kW) Modell Kapsling Maskinvaruvariant RFI-filter

110% 160%

Moment

VLT 5001-5552, 380-500 V-enheter

Typkodsbeteckning: ST

MG.52.B1.07 - VLT

0.75 5001 x x x x x x x

1.1 5002 x x x x x x x

1.5 5003 x x x x x x x

2.2 5004 x x x x x x x

3 5005 x x x x x x x

3.7 5006 x x x x x x x

5.5 5008 x x x x x x x

7.5 5011 x x x x x x x

15 11 5016 x x x x x x x

18.5 15 5022 x x x x x x x

22 18.5 5027 x x x x x x x

30 22 5032 x x x x x x x

37 30 5042 x x x x x x x

45 37 5052 x x x x x x x

55 45 5062 x x x x x x x

75 55 5072 x x x x x x x

90 75 5102 x x x x x x x

110 90 5122 x x x x x x x x x x x x x x x x

132 110 5152 x x x x x x x x x x x x x x x x

160 132 5202 x x x x x x x x x x x x x x x x

200 160 5252 x x x x x x x x x x x x x x x x

250 200 5302 x x x x x x x x x x x x x x x x

315 250 5352 x x x x x x x x x x x x x x x

355 315 5452 x x x x x x x x x x x x x x x

400 355 5502 x x x x x x x x x x x x x x x

450 400 5552 x x x x x x x x x x x x x x x

C00 Compact IP00 DE Utökad med broms, frånskiljare och säkringar

B20 Bookstyle IP20 DX Utökad utan broms, med frånskiljare och säkringar

C20 Compact IP20 PS Standard med 24 V-försörjning

CN1 Compact Nema1 PB Standard med 24 V-försörjning, broms, säkring och frånskiljare

C54 Compact IP54 PD Standard med 24 V-försörjning, säkring och frånkopplare

ST Standard PF Standard med 24 V-försörjning och säkring

SB Standard med broms R0 Utan filter

EB Utökad med broms R1 Klass A1-filter

EX Utökad utan broms R3 Klass A1- och B-filter

R6 Filter för marina installationer

är ett registrerat varumärke för Danfoss 15

VLT

5000 Design Guide

VLT 5001-5062, 525-600 V-enheter Typkodsbeteckning: T6

Effektklass (kW) Modell Kapsling Maskinvaruvariant RFI-filter

Moment

110%

1.1 0.75 5001 x x x x

1.5 1.1 5002 x x x x

2.2 1.5 5003 x x x x

3.0 2.2 5004 x x x x

4.0 3.0 5005 x x x x

5.5 4.0 5006 x x x x

7.5 5.5 5008 x x x x

7.5 7.5 5011 x x x x 15 11 5016 x x x x

18.5 15 5022 x x x x 22 18.5 5027 x x x x 30 22 5032 x x x x 37 30 5042 x x x x 45 37 5052 x x x x 55 45 5062 x xxx

160%

9-10 11-13 11-13 11-13 14-15 14-15 16-17

C00 C20 CN1 ST EB R0

VLT 5042-5602, 525-690 V-enheter Typkodsbeteckning: T7

Effekt-

klass (kW)

Moment

Mo-

Kapsling Maskinvaruvariant RFI-filter

dell

C00 CN1 C54 ST SB EB EX DE DX PS PB PD PF R0

110%160

9-10 11-1311-1311-1314-1514-1514-1514-1514-1514-1514-1514-1514-1514-1516-1716-1

45 37 5042 X X X X X X X X X X X X X X X 55 45 5052 X X X X X X X X X X X X X X X 75 55 5062 X X X X X X X X X X X X X X X

90 75 5072 X X X X X X X X X X X X X X X 110 90 5102 X X X X X X X X X X X X X X X 132 110 5122 X X X X X X X X X X X X X X X 160 132 5152 X X X X X X X X X X X X X X X 200 160 5202 X X X X X X X X X X X X X X X 250 200 5252 X X X X X X X X X X X X X X X 315 250 5302 X X X X X X X X X X X X X X X 400 315 5352 X X X X X X X X X X X X X X X 500 400 5402 X X X X X X X X X X X X X X 560 500 5502 X X X X X X X X X X X X X X 630 560 5602 XXXXXXXXXXXXXX

1. R1 är inte tillgänglig med varianterna DX, PF och PD. Spänning (position 9-10) Enheterna är tillgängliga i tre spänningsklasser. Observera att en del enheter med 500 V-försörjning motsvarar en motoreffektklass som är större än 400 V. Ytterligare information finns i enskilda tekniska data.

• T2 - 200-240 V-trefasnätspänning

• T7 - 525-690 V-trefasnätspänning

Kapslingsvarianter (position 11-13) Bookstyle-enheter är utformade för användning i kontrollskåp. Enhetens smala utformning gör det möjligt att placera flera enheter i ett skåp. Compact-enheter är utformade för montering på väggar eller maskiner. Enheter med större effekt finns också tillgängliga som IP00-enheter för installation i kontrollskåp.

• T5 - 380-500 V-trefasnätspänning

• T6 - 525-600 V-trefasnätspänning

• C00 - Compact IP00-kapsling

• B20 - Bookstyle IP20-kapsling

16 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

• C20 - Compact IP20-kapsling

• CN1 - Compact Nema1-kapsling som även uppfyller IP20/21-specifikationerna

• C54 - Compact IP54-kapsling som även uppfyller NEMA12-kraven

Maskinvaruvarianter (position 14-15) Maskinvaruvarianterna skiljer sig beroende på effektklass.

• ST - Standardmaskinvara

• SB - Standardmaskinvara och extra bromschopper

• EB - Utökad maskinvara (extern 24 V-försörjning för backup av styrkort och lastdelningsanslutningar) och en extra bromschopper

• EX - Utökad maskinvara (extern 24 V-försörjning för backup av styrkort och lastdelningsanslutningar)

• DE - Utökad maskinvara (extern 24 V-försörjning för backup av styrkort och lastdelningsanslutningar), bromschopper, frånkopplare och säkringar

Manöverenheten (display och knappsats)

• D0 - Ingen display på enheten (inte möjligt för IP54-kapslingar samt för IP21 VLT 5352-5552, 380-480 V och VLT 5402 - 5602, 525-690 V)

• DL - Display levereras med enheten

Fältbusstillval (position 20-22) Det finns ett brett utbud av fältbusstillval med höga prestanda

• F0 - Inget inbyggt fältbusstillval

• F10 - Profibus DP V0/V1 12 Mbaud

• F13 - Profibus DP V0/FMS 12 Mbaud

• F20 - Modbus Plus

• F30 - DeviceNet

• F40 - LonWorks - Free topology

• F41 - LonWorks - 78 kbit/s

• F42 - LonWorks - 1,25 Mbit/s

• F50 - Interbus

• DX - Utökad maskinvara (extern 24 V-försörjning för backup av styrkort och lastdelningsanslutningar ), frånkopplare och säkringar

• PS - Standardmaskinvara med extern 24 Vförsörjning för backup av styrkort

• PB - Standardmaskinvara med extern 24 Vförsörjning för backup av styrkort, bromschopper-, säkrings- och frånkopplartillval

• PD - Standardmaskinvara med extern 24 Vförsörjning för backup av styrkort, nätsäkrings- och frånkopplartillval

• PF - Standardmaskinvara med extern 24 Vförsörjning för backup av styrkort och inbyggda nätsäkringar

RFI-filtervarianter (position 16-17) Olika RFI-filtervarianter ger möjlighet att uppfylla klass A1 och klass B i enlighet med EN55011.

• R0 - Ingen filterprestanda har angetts

• R1 - Uppfyller klass A1-filter

• R3 - Uppfyller klass B och A1

Val av frekvensomforma-

• R6 - Uppfyller marina godkännanden (VLT 5122-5302, 380-500 V)

Uppfyllande beror på kabellängd. Observera att en del effektklasser alltid har inbyggda filter från fabriken.

Display (position 18-19)

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 17

Tillämpningsalternativ (position 23-25) Det finns flera olika tillämpningsalternativ för att utöka frekvensomformarens funktionalitet

• A00 - Inget inbyggt tillval

• A10 - Programmerbar SyncPos-regulator (inte möjligt med Modbus Plus och LonWorks)

• A11 - Synkroniseringsregulator (inte möjligt med Modbus Plus och LonWorks)

• A12 - Positioneringsregulator (inte möjligt med Modbus Plus och LonWorks)

• A31 - Extra reläer - 4 reläer för 250 VAC (inte möjligt med fältbusstillval)

Ytbeläggning (position 26-27) Det går att beställa ytbehandlade kretskort för att öka enhetens skydd i aggressiv driftmiljö.

• C0 - Ej ytbehandlade kort (VLT 5352-5552, 380-500 V och VLT 5042-5602, 525-690 V finns endast med ytbehandlade kort)

VLT

5000 Design Guide

• C1 - Ytbehandlade kort

18 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Beställningsblankett för VLT 5000-serien (modellbeteckning)

VLT

5000 Design Guide

Val av frekvensomforma-

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 19

VLT

5000 Design Guide

Val av moduler och tillbehör

Danfoss erbjuder ett omfattande utbud av moduler och tillbehör till VLT 5000-serien.

LC-filtermodul

LC-filtret minskar spänningens stigtid (dV/dt) och strömrippel (ΔI) till motorn så att en nästan sinusfor- mad ström och spänning erhålls. Härigenom dämpas motorljudet till ett minimum.

Se även anvisning MI.56.DX.51.

Manöverpanel LCP

Manöverpanel med display och manöverknappar för programmering av VLT frekvensomformare. Säljs som tillval till enheter med IP 00 och IP 20. Kapslingsgrad: IP 65.

Fjärrmanöverenheter till LCP

Med hjälp av en monteringssats kan du flytta ut manöverpanelen från frekvensomformaren och t ex bygga in den i fronten på ett apparatskåp.

Tekniska data Kapsling: IP 65 front Max. kabellängd mellan VLT och enhet: 3 m Kommunikationsstandard: RS 422

Se även anvisning MI.56.AX.51 (IP 20) och MI.56.GX. 52 (IP 54).

VLT-modell 5016-5062 525-600 V

Kontaktorer

Danfoss har även ett fullständigt produktprogram med kontaktorer.

Bromsmotstånd

Bromsmotstånd används i tillämpningar där hög dynamik krävs eller där hög tröghetsbelastning måste stoppas. Bromsmotstånd används för att ta bort energi. Se även instruktionerna MI.50.SX.YY och MI.

90.FX.YY.

Övertonsfilter

Harmoniska övertonsströmmar påverkar inte den direkta effektförbrukningen, men inverkar på följande förhållanden:

Högre total ström som hanteras av installationerna

Ökad belastning på transformatorn (kräver

ibland en större transformator, i synnerhet vid kompletteringar)

Ökade värmeförluster i transformator och in-

stallation

I vissa fall krävs större kablar, switchar och

säkringar

Högre spänningsförvrängning till följd av högre ström

Ökad risk för störning av elektronisk utrust-

ning som är ansluten till samma nät

IP 4x toppkåpa

IP 4x toppkåpa är ett kapslingstillval som levereras med IP 20 Compact-apparater. När IP 4x toppkåpa används uppgraderas IP 20-apparater så att apparaten uppfyller kraven för IP 4x uppifrån. I praktiken betyder det att apparaten uppfyller IP 40 på de övre vågräta ytorna. Toppkåpa finns för följande Compact-enheter: VLT-modell 5001-5006 200-240 V VLT-modell 5001-5011 380-500 V VLT-modell 5001-5011 525-600 V

En stor andel belastning av likriktare från t ex frekvensomformare ökar övertonsströmmarna, vilka måste minskas för att ovanstående konsekvenser ska undvikas. Frekvensomformaren har därför som standard inbyggda DC-spolar som minskar den sammanlagda strömmen med omkring 40 % (jämfört med enheter utan någon anordning för undertryckande av övertoner) ned till 40-45 % ThiD.

I vissa fall behövs ytterligare undertryckning (t ex komplettering med frekvensomvandlare). För detta ändamål kan Danfoss erbjuda två avancerade övertonsfilter, AHF05 och AHF10, som får ned övertonsströmmen till omkring 5 % respektive 10 %. Mer information

Plintskydd

finns i instruktion MG.80.BX.YY. Med ett plintskydd går det att använda en IP 20-enhet av typ VLT 5008-5052 i öppet montage. Plintskydd finns för följande Compact-enheter: VLT-modell 5008-5027, 200-240 V VLT-modell 5016-5102, 380-500 V

20 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Programverktyg för PC

PC-programvara - MCT 10

Alla frekvensomformare är försedda med en seriell kommunikationsport. Vi tillhandahåller ett PC-verktyg för kommunikation mellan PC och frekvensomformare, konfigurationsprogrammet MCT 10 (VLT Motion Control Tool).

Konfigurationsprogrammet MCT 10

MCT 10 har utformats som ett lättanvänt, interaktivt verktyg för inställning av parametrar i våra frekvensomformare. Konfigurationsprogrammet MCT 10 är bra när du vill:

• Planera ett kommunikationsnätverk offline. MCT 10 innehåller en komplett frekvensomformardatabas

• Utföra inkörning av frekvensomformare online

• Spara inställningar för alla frekvensomformare

• Ersätta en frekvensomformare i ett nätverk

• Utöka ett befintligt nätverk

som t ex Danfoss AHF-filter och 12-18-pulslikriktare, kan beräknas.

Beställningsnummer:

Beställ CD-skivan innehållande PC-verktyget MCT 31 med kodnumret 130B1031.

Modbus RTU

Protokollet MODBUS RTU (Remote Terminal Unit) är en meddelandestruktur som utvecklades av Modicon 1979 och som används för att upprätta master/slaveller klient/server-kommunikation mellan intelligenta enheter. MODBUS används för övervakning och programmering av enheter, för kommunikation mellan intelligenta enheter och sensorer och instrument, för övervakning av fältenheter med hjälp av datorer och HMI-enheter. MODBUS används ofta i gas- och oljerelaterade tillämpningar, men har också fördelar som kan utnyttjas inom tillämpningar som rör byggnation, infrastruktur, transport och energi.

• Frekvensomformare som utvecklas i framtiden stöds

Konfigurationsprogrammet MCT 10 stöder Profibus DP-V1 via en master klass 2-anslutning. Det gör det möjligt att läsa/skriva parametrar online i en frekvensomformare via Profibus-nätverket. Därmed behövs inte något extra kommunikationsnätverk.

Moduler för konfigurationsprogrammet MCT 10

Följande moduler ingår i programpaketet:

Konfigurationsprogrammet MCT 10

Inställning av parametrar Kopiering till och från frekvensomformare Dokumentation och utskrift av parameterinställningar inklusive diagram

Beställningsnummer:

Beställ CD-skivan innehållande konfigurationsprogrammet MCT 10 med kodnumret 130B1000.

SyncPos

Skapa SyncPos-program

Val av frekvensomforma-

MCT 31

PC-verktyget MCT 31 för övertonsberäkning gör det enkelt att uppskatta övertonsdistorsion i en viss miljö. Både övertonsdistorsion från frekvensomformare från Danfoss och frekvensomformare från andra tillverkare med olika tilläggsfunktioner för övertonsreducering,

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 21

VLT

5000 Design Guide

Nätreaktorer för lastdelningsanordningar

Nätreaktorer används vid anslutning av frekvensomformare i en lastdelningsanordning.

Enheter med 200-240 V

VLT

typ

5001 0.75 3.4 1.7 1.934 175U0021 5002 1.10 4.8 1.7 1.387 175U0024 5003 1.50 7.1 1.7 1.050 175U0025 5004 2.20 9.5 1.7 0.808 175U0026 5005 3.0 11.5 1.7 0.603 175U0028 5006 4.0 14.5 1.7 0.490 175U0029 5008 5.5 32.0 1.7 0.230 175U0030 5011 7.5 46.0 1.7 0.167 175U0032 5016 11.0 61.0 1.7 0.123 175U0034 5022 15.0 73.0 1.7 0.102 175U0036 5027 18.5 88.0 1.7 0.083 175U0047

Nominell

effekt vid CT

[kW] [A] [%] [mH]

Ineffekt

ström

Spänning

fall

Dielektricitets-

konstant

Beställnings

nummer

Enheter med 380500 V

VLT

typ

5001 0.75 2.3 1 3.196 175U0015 5002 1.1 2.6 1 2.827 175U0017 5003 1.5 3.8 1 1.934 175U0021 5004 2.2 5.3 1 1.387 175U0024 5005 3 7.0 1 1.050 175U0025 5006 4 9.1 1 0.808 175U0026 5008 5.5 12.2 1 0.603 175U0028 5011 7.5 15.0 1 0.490 175U0029 5016 11 32.0 1 0.230 175U0030 5022 15 37.5 1 0.196 175U0031 5027 18.5 44.0 1 0.167 175U0032 5032 22 60.0 1 0.123 175U0034 5042 30 72.0 1 0.102 175U0036 5052 37 89.0 1 0.083 175U0047 5062 45 104.0 1 0.070 175U1009 5072 55 144.6 1 0.051 175U0070 5102 75 174.1 1 0.042 175U0071

Nominell

effekt vid CT

[kW] [A] [%] [mH]

Ineffekt

ström

Spänning

fall

Dielektricitets-

konstant

Beställnings

nummer

Mer information finns i instruktion MI.50.NX.YY.

22 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Tillbehör till VLT Serie 5000

IP 20 Bottentäckplåt

VLT

5000 Design Guide

Minnestillval

Programtillval

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 23

Produktprogram

VLT

5000 Design Guide

Beställningsnummer, diverse:

Modell IP 4x-toppkåpa /NEMA 1-

sats IP 4x-toppkåpa /NEMA 1-

sats NEMA 12-jordningsplåt NEMA 12-jordningsplåt

Beskrivning Best.nr Tillval, VLT 5001-5006, 200-240 V 175Z0928

Tillval, VLT 5001-5011, 380-500 V och 525-600 V 175Z0928

Tillval, VLT 5001-5006, 200-240 V 175H4195

Tillval, VLT 5001-5011, 380-500 V 175H4195 IP 20-plintskydd Tillval, VLT 5008-5016, 200-240 V 175Z4622 IP 20-plintskydd Tillval, VLT 5022-5027, 200-240 V 175Z4623 IP 20-plintskydd Tillval, VLT 5016-5032, 380-500 V och 525-600 V 175Z4622 IP 20-plintskydd Tillval, VLT 5042-5062, 380-500 V och 525-600 V 175Z4623 IP 20-plintskydd Tillval, VLT 5072-5102, 380-500 V 175Z4280 IP 20-bottentäckplatta VLT 5032-5052, 200-240 V 176F1800 Terminaladaptersats VLT 5032-5052, 200-240 V IP 00/Nema 1(IP 20), ST 176F1805 Terminaladaptersats VLT 5032-5052, 200-240 V IP 00/Nema 1(IP 20), SB 176F1806 Terminaladaptersats VLT 5032-5052, 200-240 V IP 00/Nema 1(IP 20), EB 176F1807 Terminaladaptersats VLT 5032-5052, 200-240 V IP 54, ST 176F1808 Terminaladaptersats VLT 5032-5052, 200-240 V IP 54, SB 176F1809 Omvandlare för pulsgivare / 5 V TTL Linedriver / 24 V DC 175Z1929

Rittal monteringssatser

Modell Rittal TS8-kapsling för IP00

Beskrivning Best.nr

Monteringssats för 1800 mm hög kapsling, VLT 5122-5152;

176F1824

380-500 V, VLT 5042-5152, 525-690 V

Rittal TS8-kapsling för IP00

Monteringssats för 2000 mm hög kapsling, VLT 5122-5152,

176F1826

380-500 V; VLT 5042-5152, 525-690 V

Rittal TS8-kapsling för IP00

Monteringssats för 1800 mm hög kapsling, VLT 5202-5302,

176F1823

380-500 V; VLT 5202-5352, 525-690 V

Rittal TS8-kapsling för IP00

Monteringssats för 2000 mm hög kapsling, VLT 5202-5302,

176F1825

380-500 V; VLT 5202-5352, 525-690 V

Rittal TS8-kapsling för IP00

Monteringssats för 2000 mm hög kapsling, VLT 5352-5552,

176F1850

380-500 V; VLT 5402-5602, 525-690 V Golvställ för IP21- och IP54kapsling

Nätskyddssats Skyddssats: : VLT 5122-5302, 380-500 V

Tillval, VLT 5122-5302, 380-500 V; VLT 5042-5352,

525-690 V

176F1827

176F0799 VLT 5042-5352, 525-690 V Skyddssats: : VLT 5352-5552, 380-500 V; VLT 5402-5602,

176F1851 525-690 V

IP 4x/NEMA-toppkåpa är avsedd endast för Compact IP 20-apparater och endast för vågräta ytor som uppfyller

IP 4x. Satsen innehåller även en jordningsplåt (UL).

NEMA 12-jordningsplåt (UL) är avsedd endast för Compact IP 54-apparater.

För mer information: Se installationsguiden för hög effekt MI.90.JX.YY.

24 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

Beställningsnummer, styrkortsalternativ osv: LCP:

5000 Design Guide

Modell IP 65 LCP-tillval Separat LCP, endast till IP 20-enheter 175Z0401 Monteringssats för externt montage av LCP-manöverpanel/IP00/IP20/NEMA 1 Monteringssats för externt montage av LCP-manöverpanel IP 54 Kabel till LCP Separat kabel 175Z0929 3 m kabel

LCP: Manöverenhet med display och manöverknappar. Levereras utan LCP.

1. IP 4x/NEMA topptäckplatta är avsedd endast för Compact IP 20-enheter och är endast av-

Fältbusstillval och tillbehör:

Profibus:

Ej ytbehandlad Ytbehandlad Modell Beskrivning Best. nr Best. nr Profibus-tillval DP V0/V1 Inkl. minnesoption 175Z0404 175Z2625 Profibus-tillval DP V0/V1 exkl. minnesoption 175Z0402 Profibus-tillval DP V0/FMS inkl. minnesoption 175Z3722 175Z3723

Beskrivning Best. nr

Fjärrmanöverenhet till LCP, för IP 00/20enheter

Fjärrmanöverenhet till LCP, för IP 54-enheter

2. NEMA 12 förbindningsplåt (UL) är endast av-

175Z0850 inkl. 3 m kabel

175Z7802 inkl. 3 m kabel

sedd för vågräta ytor som uppfyller IP 4x. Satsen innehåller även förbindningsplåt (UL).

sedd för Compact IP 54-enheter.

Modell Beskrivning Best. nr Profibus Sub D9-koppling för IP 20 / IP 00

LonWorks:

LonWorks-tillval, Free topology LonWorks-tillval, Free topology exkl. minnesoption 176F1512 LonWorks-tillval, 78 KBPS Inkl. minnesoption 176F1501 176F1504 LonWorks-tillval, 78 KBPS exkl. minnesoption 176F1513 LonWorks-tillval, 1,25 MBPS Inkl. minnesoption 176F1502 176F1505 LonWorks-tillval, 1,25 MBPS exkl. minnesoption 176F1514

DeviceNet:

DeviceNet-tillval DeviceNet-tillval exkl. minnesoption 176F1584

Modbus:

ModBus Plus för Compact-enheter ModBus Plus för Compact-enheter Exkl. minnesoption 176F1559 ModBus Plus för Bookstyle-enheter Inkl. minnesoption 176F1550 176F1552 ModBus Plus för Bookstyle-enheter Exkl. minnesoption 176F1558 Modbus RTU Ej fabriksmonterad 175Z3362

VLT 5001-5027, 200-240 V VLT 5001-5102, 380-500 V VLT 5001-5062, 525-600 V VLT 5032-5052, 200-240 V 176F1822

Inkl. minnesoption 176F1500 176F1503

Inkl. minnesoption 176F1580 176F1581

Inkl. minnesoption 176F1551 176F1553

175Z3568

Produktprogram

Interbus:

Interbus Interbus Exkl. minnesoption 175Z2900

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 25

Inkl. minnesoption 175Z3122 175Z3191

Tillämpningsalternatv:

VLT

5000 Design Guide

Programmerbar SyncPos-regulator

Tillämpningsalternativ 175Z0833 175Z3029 Synkroniseringsregulator Tillämpningsalternativ 175Z3053 175Z3056 Positioneringsregulator Tillämpningsalternativ 175Z3055 175Z3057 Reläkort, tillval Tillämpningsalternativ 175Z2500 175Z2901 Upprullning, tillval Ej fabriksmonterad, SW version 3.40 175Z3245 Ringrotation, tillval Ej fabriksmonterad, SW version 3,41 175Z3463 Fädning, tillval Ej fabriksmonterad, SW version 3,41 175Z3467

Det går att beställa tillval som fabriksinbyggda tillval. Se beställningsinformation. Kontakta din Danfoss-leverantör om du vill få information om kompatibilitet för fältbuss- och tillämpningsalternativ med äldre programvaruversioner.

Om fältbussalternativen ska användas utan tillämpningsalternativ måste du beställa en version med minnesoption.

26 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

LC-filter till VLT Serie 5000

När en motor styrs av en frekvensomformare kan det höras resonansljud från motorn. Detta ljud, vars orsak ligger i motorns konstruktion, uppstår varje gång en av växelriktartransistorerna i frekvensomformaren aktiveras. Resonansljudets frekvens motsvarar därför frekvensomformarens switchfrekvens.

Till VLT Serie 5000 kan Danfoss leverera ett LC-filter

Filtret reducerar spänningens stigtid (motsvarar dV/ dt), toppspänningen U

och strömrippel ΔI till mo-

PEAK

torn så att en nästan sinusformad ström och spänning erhålls. Detta medför att det akustiska motorljudet dämpas till ett minimum.

På grund av rippelströmmen i spolarna uppstår en del ljud från spolarna. Problemet kan lösas genom att filtret byggs in i ett skåp eller liknande.

som dämpar det akustiska motorljudet.

Beställningsnummer, LC-filtermoduler Nätförsörjning 3 x 200-240 V

Högt överbelastningsmoment

LC-filter till VLT-modell 5001-5003 Bookstyle IP 20 7,8 A 160% 120 Hz 175Z0825 5004-5006 Bookstyle IP 20 15,2 A 160% 120 Hz 175Z0826 5001-5006 Compact IP 20 15,2 A 160% 120 Hz 175Z0832 5008 Compact IP 00 25 A 160% 60 Hz 85 W O 5011 Compact IP 00 32 A 160% 60 Hz 90 W 175Z4601 5016 Compact IP 00 46 A 160% 60 Hz 110 W 175Z4602 5022 Compact IP 00 61 A 160% 60 Hz 170 W 175Z4603 5027 Compact IP 00 73 A 160% 60 Hz 250 W 175Z4604 5032 Compact IP 20 88 A 150 % 60 Hz 175Z4700 5045 Compact IP 20 115 A 150 % 60 Hz 175Z4702 5052 Compact IP 20 143 A 150 % 60 Hz 175Z4702

Normalt överbelastningsmoment

5008 5011 Compact IP 00 46 A 110% 60 Hz 110 W 175Z4602 5016 Compact IP 00 61 A 110% 60 Hz 170 W 175Z4603 5022 Compact IP 00 73 A 110% 60 Hz 250 W 175Z4604 5027 Compact IP 00 88 A 110% 60 Hz 320 W 175Z4605 5032 Compact IP 20 115 A 110 % 60 Hz 175Z4702 5042 Compact IP 20 143 A 110 % 60 Hz 175Z4702 5052 Compact IP 20 170 A 110 % 60 Hz 175Z4703

LC-filterkapsling

Compact IP 00 60 Hz 110% 60 Hz 90 W 175Z4601

Nominell ström vid 200 V

Max. moment vid CT/VT

Max. utfrekvens

Effektavledning

Best.nr

OBS!

När LC-filter används ska switchfrekvensen vara 4,5 kHz (se parameter 411).

Produktprogram

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 27

VLT

5000 Design Guide

Nätspänning 3 x 380-500 V

Högt överbelastningsmoment

LC-filter till VLT-modell 5001-5005 Bookstyle IP 20 7,2 A / 6,3 A 160% 120 Hz 175Z0825 5006-5011 Bookstyle IP 20 16 A / 14,5 A 160% 120 Hz 175Z0826 5001-5011 Compact IP 20 16 A / 14,5 A 160% 120 Hz 175Z0832 5016 Compact IP 00 24 A / 21,7 A 160% 60 Hz 170 W 175Z4606 5022 Compact IP 00 32 A / 27,9 A 160% 60 Hz 180 W 175Z4607 5027 Compact IP 00 37,5 A / 32 A 160% 60 Hz 190 W 175Z4608 5032 Compact IP 00 44 A / 41,4 A 160% 60 Hz 210 W 175Z4609 5042 Compact IP 00 61 A / 54 A 160% 60 Hz 290 W 175Z4610 5052 Compact IP 00 73 A / 65 A 160% 60 Hz 410 W 175Z4611 5062 Compact IP 20 90 A / 80 A 160 % 60 Hz 400 W 175Z4700 5072 Compact IP 20 106 A / 106 A 160 % 60 Hz 500 W 175Z4701 5102 Compact IP 20 147 A / 130 A 160 % 60 Hz 600 W 175Z4702 5122 Compact IP 20 177 A / 160 A 160 % 60 Hz 750 W 175Z4703 5152 Compact IP 20 212 A / 190 A 160 % 60 Hz 750 W 175Z4704 5202 Compact IP 20 260 A / 240 A 160 % 60 Hz 900 W 175Z4705 5252 Compact IP 20 315 A / 302 A 160 % 60 Hz 1000 W 175Z4706 5302 Compact IP 20 395 A / 361 A 160 % 60 Hz 1100 W 175Z4707 5352 Compact IP 20 480 A / 443 A 160 % 60 Hz 1700 W 175Z3139 5452 Compact IP 20 600 A / 540 A 160 % 60 Hz 2100 W 175Z3140 5502 Compact IP 20 658 A / 590 A 160 % 60 Hz 2100 W 175Z3141 5552 Compact IP 20 745 A / 678 A 160 % 60 Hz 2500 W 175Z3142

Normalt överbelastningsmoment

5016 5022 Compact IP 00 37,5 A / 32 A 110% 60 Hz 190 W 175Z4608 5027 Compact IP 00 44 A / 41,4 A 110% 60 Hz 210 W 175Z4609 5032 Compact IP 00 61 A / 54 A 110% 60 Hz 290 W 175Z4610 5042 Compact IP 00 73 A / 65 A 110% 60 Hz 410 W 175Z4611 5052 Compact IP 00 90 A / 78 A 110% 60 Hz 480 W 175Z4612 5062 Compact IP 20 106 A / 106 A 110 % 60 Hz 500 W 175Z4701 5072 Compact IP 20 147 A / 130 A 110 % 60 Hz 600 W 175Z4702 5102 Compact IP 20 177 A / 160 A 110 % 60 Hz 750 W 175Z4703 5122 Compact IP 20 212 A / 190 A 110 % 60 Hz 750 W 175Z4704 5152 Compact IP 20 260 A / 240 A 110 % 60 Hz 900 W 175Z4705 5202 Compact IP 20 315 A / 302 A 110 % 60 Hz 1000 W 175Z4706 5252 Compact IP 20 368 A / 361 A 110 % 60 Hz 1100 W 175Z4707 5302 Compact IP 20 480 A / 443 A 110 % 60 Hz 1700 W 175Z3139 5352 Compact IP 20 600 A / 540 A 110 % 60 Hz 2100 W 175Z3140 5452 Compact IP 20 658 A / 590 A 110 % 60 Hz 2100 W 175Z3141 5502 Compact IP 20 745 A / 678 A 110 % 60 Hz 2500 W 175Z3142 5552 Compact IP 20 800 A / 730 A 110% 60 Hz Var god kontakta Danfoss

LC-filterkapsling

Compact IP 00 32 A / 27,9 A 110% 60 Hz 180 W 175Z4607

Nominell ström vid 400/500 V

Max. moment vid CT/VT

Max. utfrekvens

Effektavledning

Best.nr

LC-filter för VLT 5001-5062, 525-600 V, var god kontakta Danfoss

OBS!

När LC-filter används ska switchfrekvensen vara 4,5 kHz (se parameter 411). VLT 5352-5502 LC-filter kan användas på switchfrekvensen 3 kHz. Använd 60 ° AVM switchmönster.

Nätförsörjning 3 x 690 V

160 % överbelastningsmoment 5042 46 60 240 130B2223 130B2258 5052 5042 54 60 290 130B2223 130B2258 5062 5052 73 60 390 130B2225 130B2260 5072 5062 86 60 480 130B2225 130B2260 5102 5072 108 60 600 130B2226 130B2261 5122 5102 131 60 550 130B2228 130B2263 5152 5122 155 60 680 130B2228 130B2263 5202 5152 192 60 920 130B2229 130B2264 5252 5202 242 60 750 130B2231 130B2266 5302 5252 290 60 1000 130B2231 130B2266 5352 5302 344 60 1050 130B2232 130B2267 5402 5352 400 60 1150 130B2234 130B2269 5502 5402 430 60 420 130B2235 130B2238 5602 5502 530 60 500 130B2236 130B2239

110 % överbelastningsmoment

5602 600 60 570 130B2237 130B2240

Nominell ström vid 690 V (A)

Maximal utfrekvens (Hz)

Effektförlust (W) Beställningsnr. IP00

Beställningsnr. IP20

dU/dt-filter för VLT 5000

dU/dt-filtren reducerar dU/dt till ungefär 500 V/s. Dessa filter reducerar inte ljud eller Upeak.

28 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

OBS!

När dU/dt-filter används ska switchfrekvensen vara 1,5 kHz (se parameter 411).

Nätförsörjning 3 x 690 V

160 % överbelastningsmoment 5042 46 60 85 130B2153 130B2187 5052 5042 54 60 90 130B2154 130B2188 5062 5052 73 60 100 130B2155 130B2189 5072 5062 86 60 110 130B2156 130B2190 5102 5072 108 60 120 130B2157 130B2191 5122 5102 131 60 150 130B2158 130B2192 5152 5102 155 60 180 130B2159 130B2193 5202 5152 192 60 190 130B2160 130B2194 5252 5202 242 60 210 130B2161 130B2195 5302 5252 290 60 350 130B2162 130B2196 5352 5302 344 60 480 130B2163 130B2197 5402 5352 400 60 540 130B2165 130B2199 5502 5402 430 60 1600 130B2241 130B2244 5602 5502 530 60 2000 130B2242 130B2245

110 % överbelastningsmoment

5602 600 60 2300 130B2243 130B2246

Nominell ström vid 690 V (A)

Maximal utfrekvens (Hz)

Effektförlust (W) Beställningsnr. IP 00

Beställningsnr. IP20

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 29

Produktprogram

VLT

5000 Design Guide

Bromsmotstånd, VLT 5001-5052 / 200-240 V

Standardbromsmotstånd

10 % driftcykel 40 % driftcykel

VLT 5001 145 0.065 175U1820 145 0.260 175U1920 5002 90 0.095 175U1821 90 0.430 175U1921 5003 65 0.250 175U1822 65 0.80 175U1922 5004 50 0.285 175U1823 50 1.00 175U1923 5005 35 0.430 175U1824 35 1.35 175U1924 5006 25 0.8 175U1825 25 3.00 175U1925 5008 20 1.0 175U1826 20 3.50 175U1926 5011 15 1.8 175U1827 15 5.00 175U1927 5016 10 2.8 175U1828 10 9.0 175U1928 5022 7 4.0 175U1829 7 10.0 175U1929 5027 6 4.8 175U1830 6 12.7 175U1930 5032 4.7 6 175U1954 Ej tillgänglig Ej tillgänglig Ej tillgänglig 5042 3.3 8 175U1955 Ej tillgänglig Ej tillgänglig Ej tillgänglig 5052 2.7 10 175U1956 Ej tillgänglig Ej tillgänglig Ej tillgänglig

Motstånd [ohm]

Effekt [kW]

Kodnummer Motstånd

[ohm]

Effekt [kW]

Kodnummer

Mer information finns i instruktionen MI.90.FX.YY.

Flatpack-bromsmotstånd för horisontella transportbanor

VLT-modell Motor [kW] Motstånd [ohm] Storlek Beställningsnummer Max. driftcykel [%] 5001 0.75 150 150 Ω 100 W 175U1005 14.0 5001 0.75 150 150 Ω 200 W 175U0989 40.0 5002 1.1 100 100 Ω 100 W 175U1006 8.0 5002 1.1 100 100 Ω 200 W 175U0991 20.0 5003 1.5 72 72 Ω 200 W 175U0992 16.0 5004 2.2 47 50 Ω 200 W 175U0993 9.0 5005 3 35 35 Ω 200 W 175U0994 5.5 5005 3 35 72 Ω 200 W 5006 4 25 50 Ω 200 W 5008 5.5 20 40 Ω 200 W 5011 7.5 13 27 Ω 200 W

1. Beställ 2 st. Monteringsvinkel för Flatpack-motstånd 100 W 175U0011 Monteringsvinkel för Flatpack-motstånd 200 W 175U0009

Monteringsram för 2 motstånd, smal (smal Bookstyle) 175U0004 Monteringsram för 2 motstånd, bred (bred Bookstyle) 175U0003

Mer information finns i Instruktion MI.50.BX.YY.

2 x 175U0992 2 x 175U0993 2 x 175U0996 2 x 175U0995

12.0

11.0

6.5

4.0

Monteringsram för 1 motstånd, smal (smal Bookstyle) 175U0002

30 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Beställningsnummer, bromsmotstånd, VLT 5001-5552 / 380-500 V

Standardbromsmotstånd

10 % driftcykel 40 % driftcykel

VLT 5001 620 0.065 175U1840 620 0.260 175U1940 5002 425 0.095 175U1841 425 0.430 175U1941 5003 310 0.250 175U1842 310 0.80 175U1942 5004 210 0.285 175U1843 210 1.35 175U1943 5005 150 0.430 175U1844 150 2.0 175U1944 5006 110 0.60 175U1845 110 2.4 175U1945 5008 80 0.85 175U1846 80 3.0 175U1946 5011 65 1.0 175U1847 65 4.5 175U1947 5016 40 1.8 175U1848 40 5.0 175U1948 5022 30 2.8 175U1849 30 9.3 175U1949 5027 25 3.5 175U1850 25 12.7 175U1950 5032 20 4.0 175U1851 20 13.0 175U1951 5042 15 4.8 175U1852 15 15.6 175U1952 5052 12 5.5 175U1853 12 19.0 175U1953 5062 9.8 15 175U2008 9.8 38.0 175U2008 5072 7.3 13 175U0069 5.7 38.0 175U0068 5102 5.7 15 175U0067 4.7 45.0 175U0066

5122

5152

5202

5252

5302 5352-5552

Motstånd [ohm]

3.8 22 175U1960

3.2 27 175U1961

2.6 32 175U1962

2.1 39 175U1963

1.65 56

2.6 72

Effekt [kW]

Kodnummer Motstånd

2 x 175U1061 2 x 175U1062

[ohm]

1) 3)

Effekt [kW]

Kodnummer

1. Beställ 2 st.

2. Motstånd valda för 300 sekunders cykel.

3. Märkdata uppfyllda till VLT 5452. Momentet har reducerats för VLT 5502 och VLT 5552.

Mer information finns i Instruktion MI.90.FX.YY.

Flatpack-bromsmotstånd för horisontella transportbanor

VLT-modell Motor [kW] Motstånd [ohm] Storlek Beställningsnummer Max. driftcykel [%] 5001 0.75 630 620 Ω 100 W 175U1001 14.0 5001 0.75 630 620 Ω 200 W 175U0982 40.0 5002 1.1 430 430 Ω 100 W 175U1002 8.0 5002 1.1 430 430 Ω 200 W 175U0983 20.0 5003 1.5 320 310 Ω 200 W 175U0984 16.0 5004 2.2 215 210 Ω 200 W 175U0987 9.0 5005 3 150 150 Ω 200 W 175U0989 5.5 5005 3 150 300 Ω 200 W 5006 4 120 240 Ω 200 W 5008 5.5 82 160 Ω 200 W 5011 7.5 65 130 Ω 200 W

2 x 175U0985 2 x 175U0986 2 x 175U0988 2 x 175U0990

12.0

11.0

6.5

4.0

1. Beställ 2 st. Monteringsvinkel för Flatpack-motstånd 100 W 175U0011. Monteringsvinkel för Flatpack-motstånd 200 W 175U0009. Monteringsram för 1 motstånd, smal (smal Bookstyle) 175U0002. Monteringsram för 2 motstånd, smal (smal Bookstyle) 175U0004. Monteringsram för 2 motstånd, bred (bred Bookstyle) 175U0003. Mer information finns i Instruktion MI.50.BX.YY. Kontakta Danfoss angående 525-600 V och 525-690 V.

Produktprogram

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 31

Beställningsnummer för övertonsfilter

Övertonsfilter används för att reducera nätets övertoner.

• AHF 010: 10 % nätstörningar

• AHF 005: 5 % nätstörningar

380-415 V, 50Hz

VLT

5000 Design Guide

AHF,N

10 A 4, 5.5 175G6600 175G6622 5006, 5008 19 A 7.5 175G6601 175G6623 5011 26 A 11 175G6602 175G6624 5016 35 A 15, 18.5 175G6603 175G6625 5022, 5027 43 A 22 175G6604 175G6626 5032

72 A 30, 37 175G6605 175G6627 5042, 5052 101 A 45. 55 175G6606 175G6628 5062, 5072 144 A 75 175G6607 175G6629 5102 180 A 90 175G6608 175G6630 5122 217 A 110 175G6609 175G6631 5152 289 A 132, 160 175G6610 175G6632 5202, 5252 324 A 175G6611 175G6633

Högre värden kan uppnås genom parallellkoppling av filterenheterna

370 A 200 175G6688 175G6691 5302

434 A 578 A 315 Två enheter på 289 A 5452 613 A 355 Enheter på 289 A och 324 A 5502 648 A 400 Två enheter på 324 A 5552

Normalt använd motor [kW]

250 Två enheter på 217 A 5352

Danfoss beställningsnummer VLT 5000 AHF 005 AHF 010

Observera att matchningen av en typisk frekvensomformare och ett typiskt filter från Danfoss är gjord med en beräkning baserad på 400 V och en antagen normal motorlast (4- eller 2-polig): VLT 5000-serien är baserad på max. 160 % momenttillämpning. Den förberäknade filterströmmen kan skilja sig från ingångsmärkdata för VLT 5000 enligt vad som anges i respektive handbok, eftersom dessa siffror bygger på olika användarförhållanden.

440-480 V, 60Hz

AHF,N

19 A 10, 15 175G6612 175G6634 5011, 5016

26 A 20 175G6613 175G6635 5022

35 A 25, 30 175G6614 175G6636 5027, 5032

43 A 40 175G6615 175G6637 5042

72 A 50, 60 175G6616 175G6638 5052, 5062 101 A 75 175G6617 175G6639 5072 144 A 100, 125 175G6618 175G6640 5102, 5122 180 A 150 175G6619 175G6641 5152 217 A 200 175G6620 175G6642 5202 289 A 250 175G6621 175G6643 5252 324 A 300 175G6689 175G6692 5302

Högre värden kan uppnås genom parallellkoppling av filterenheterna

370 A 350 175G6690 175G6693 5352

506 A 578 A 500 Två enheter på 289 A 5502 648 A 600 Två enheter på 324 A 5552

Normalt använd motor [Hkr]

450 Enheter på 217 A och 289 A 5452

Danfoss beställningsnummer VLT 5000 AHF 005 AHF 010

Observera att matchningen av en typisk frekvensomformare och ett typiskt filter från Danfoss är gjord med en beräkning baserad på 480 V och en antagen normal motorlast (4- eller 2-polig): VLT 5000-serien är baserad på max. 160 % momenttillämpning. Den förberäknade filterströmmen kan skilja sig från ingångsmärkdata för VLT 5000 enligt vad som anges i respektive handbok, eftersom dessa siffror bygger på olika användarförhållanden.

32 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

500 V, 50 Hz

AHF,N

10 A 4, 5.5 175G6644 175G6656 5006, 5008

19 A 7.5, 11 175G6645 175G6657 5011, 5016

26 A 15, 18.5 175G6646 175G6658 5022, 5027

35 A 22 175G6647 175G6659 5032

43 A 30 175G6648 175G6660 5042

72 A 37, 45 175G6649 175G6661 5052, 5062 101 A 55, 75 175G6650 175G6662 5062, 5072 144 A 90, 110 175G6651 175G6663 5102, 5122 180 A 132 175G6652 175G6664 5152 217 A 160 175G6653 175G6665 5202 289 A 200 175G6654 175G6666 5252

Högre värden kan uppnås genom parallellkoppling av filterenheterna

324 A 250 175G6655 175G6667 5302

434 A 469 A 355 Enheter på 180 A och 289 A 5452 578 A 400 Två enheter på 289 A 5502 648 A 500 Två enheter på 324 A 5552

Normalt använd motor [kW]

315 Två enheter på 217 A 5352

Danfoss beställningsnummer AHF 005 AHF 010 VLT 5000

Observera att matchningen av en typisk frekvensomformare och ett typiskt filter från Danfoss är gjord med en beräkning baserad på 500 V och en antagen normal motorlast. VLT 5000-serien är baserad på 160 % momenttillämpning. Den förberäknade filterströmmen kan skilja sig från ingångsmärkdata för VLT 5000 enligt vad som anges i respektive handbok, eftersom dessa siffror bygger på olika användarförhållanden. Information om andra kombinationer finns i MG.80.BX.YY.

690 V, 50 Hz

I AHF,N Normalt använd mo-

43 37, 45 130B2328 130B2293 5042, 5042 5042

72 55, 75 130B2330 130B2295 5062, 5072 5052, 5062 101 90 130B2331 130B2296 5102 5072 144 110, 132 130B2333 130B2298 5122, 5152 5102, 5122 180 160 130B2334 130B2299 5202 5152 217 200 130B2335 130B2300 5252 5202 289 250 130B2331 &

324 315 130B2333 &

370 400 130B2334 &

469 500 130B2333 & 2 x

578 560 3 x 130B2334 2 x 130B2301 5602 5502 613 630 3 x 130B2335 130B2301 &

tor

(kW)

Best.nr. AHF 005 Best.nr. AHF 010 VLT 5000 160 % VLT 5000 110 %

130B2333

130B2334

130B2335

130B2334

130B2301 5302 5252

130B2302 5352 5302

130B2304 5352

130B2299 &

130B2301

130B2302

5502 5402

5602

Produktprogram

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 33

VLT

5000 Design Guide

Allmänna tekniska data

Nätförsörjning (L1, L2, L3): Nätspänning, 200-240 V-enheter 3 x 200/208/220/230/240 V ±10 % Nätspänning 380-500 V-enheter 3 x 380/400/415/440/460/500 V ±10 % Nätspänning, 525-600 V-enheter 3 x 525/550/575/600 V ±10 % Nätspänning, 525-690 V-enheter 3 x 525/550/575/600/690 V ±10 % Nätfrekvens 48-62 Hz +/- 1 %

Se avsnittet om speciella förhållanden i Design Guide

Max. nätobalans: VLT 5001-5011, 380-500 V och 525-600 V och VLT 5001-5006, 200-240 V ±2,0 % av nominell nätspänning VLT 5016-5062, 380-500 V och 525-600 V och VLT 5008-5027, 200-240 V ±1,5 % av nominell nätspänning VLT 5072-5552, 380-500 V och VLT 5032-5052, 200-240 V ±3,0 % av nominell nätspänning VLT 5042-5602, 525-690 V ±3,0 % av nominell nätspänning Aktiv effektfaktor (λ) Förskjuten effektfaktor (cos φ)

0,90 vid nominell belastning

nära 1 (>0,98)

Antal kopplingar på nätspänningsingång L1, L2, L3 ca 1 gång/min.

Se avsnittet om speciella förhållanden i Design Guide

VLT-utdata (U, V, W): Motorspänning 0-100 % av nätspänningen Utfrekvens VLT 5001-5027, 200-240 V 0-132 Hz, 0-1000 Hz Utfrekvens VLT 5032-5052, 200-240 V 0-132 Hz, 0-450 Hz Utfrekvens VLT 5001-5052, 380-500 V 0-132 Hz, 0-1000 Hz Utfrekvens VLT 5062-5302, 380-500 V 0-132 Hz, 0-450 Hz Utfrekvens VLT 5352-5552, 380-500 V 0-132 Hz, 0-300 Hz Utfrekvens VLT 5001-5011, 525-600 V 0-132 Hz, 0-700 Hz Utfrekvens VLT 5016-5052, 525-600 V 0-132 Hz, 0-1000 Hz Utfrekvens VLT 5062, 525-600 V 0-132 Hz, 0-450 Hz Utfrekvens VLT 5042-5302, 525-690 V 0-132 Hz, 0-200 Hz Utfrekvens VLT 5352-5602, 525-690 V 0-132 Hz, 0-150 Hz Nominell motorspänning, 200-240 V-enheter 200/208/220/230/240 V Nominell motorspänning, 380-500 V-enheter 380/400/415/440/460/480/500 V Nominell motorspänning, 525-600 V-enheter 525/550/575 V Nominell motorspänning, 525-690 V-enheter 525/550/575/690 V Nominell motorfrekvens 50/60 Hz Koppling på utgång Obegränsad Ramptider 0,05-3600 s

Momentkurva: Startmoment, VLT 5001-5027, 200-240 V och VLT 5001-5552, 380-500 V 160 % i 1 min. Startmoment, VLT 5032-5052, 200-240 V 150 % i 1 min. Startmoment, VLT 5001-5062, 525-600 V 160 % i 1 min. Startmoment, VLT 5042-5602, 525-690 V 160 % i 1 min. Startmoment 180 % i 0,5 s Accelerationsmoment 100% Överbelastningsmoment, VLT 5001-5027, 200-240 V och VLT 5001-5552, 380-500 V, VLT 5001-5062, 525-600 V och VLT 5042-5602, 525-690 V

160% Överbelastningsmoment, VLT 5032-5052, 200-240 V 150% Hållmoment vid 0 rpm (med återkoppling) 100%

De angivna momentkurvorna gäller då frekvensomformaren är programmerad för högt överbelastningsmoment (160 %). Vid normalt överbelastningsmoment (110 %) blir värdena lägre.

34 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

Bromsning vid högt överbelastningsmoment

200-240 V

5001-5027 5032-5052

380-500 V

5001-5102 5122-5252 5302 5352-5552

525-600 V

5001-5062

525-690 V

5042-5352 5402-5602

1) VLT 5502 vid 90 % moment. Vid 100 % moment är bromsdriftcykeln 13 %. Vid nätvärdet 441-500 V 100 % moment är bromsdriftcykeln 17 %. VLT 5552 vid 80 % moment. Vid 100 % moment är bromsdriftcykeln 8 %.

2) Baserad på 300 sekunders cykel: För VLT 5502 är momentet 145 %. För VLT 5552 är momentet 130 %.

3) VLT 5502 vid 80 % moment. VLT 5602 vid 71 % moment.

4) Baserad på 300 sekunders cykel. För VLT 5502 är momentet 128 %. För VLT 5602 är momentet 114 %.

Cykeltid (s) T Bromsdriftcykel vid överbelastnings-

120 Kontinuerlig 40% 300 10% 10%

120 Kontinuerlig 40% 600 Kontinuerlig 10% 600 40% 10% 600

120 Kontinuerlig 40%

600 40% 10% 600

40 %

5000 Design Guide

moment (150/160 %)

10 %

Styrkort, digitala ingångar: Antal programmerbara digitala ingångar 8 Plintnummer 16, 17, 18, 19, 27, 29, 32, 33 Spänningsnivå 0-24 V DC (PNP positiv logik) Spänningsnivå, logisk "0" < 5 V DC Spänningsnivå, logisk "1" >10 V DC Maxspänning på ingång 28 V DC Ingångsresistans, R

2 kΩ

Scanningstid per ingång 3 msek.

Säker galvanisk isolation: Alla digitala ingångar är galvaniskt isolerade från nätspänningen (PELV). De digitala ingångarna kan dessutom isoleras från de övriga plintarna på styrkortet genom att en extern 24 V DC-försörjning ansluts och att switch 4 öppnas. VLT 5001-5062, 525-600 V är isolerade från PELV.

Styrkort, analoga ingångar: Antal programmerbara analoga spänningsingångar/termistoringångar 2 Plintnummer 53, 54 Spänningsnivå 0 - ±10 V DC (skalbar) Ingångsresistans, R

10 kΩ Antal programmerbara analoga strömingångar 1 Plintnummer 60 Strömområde 0/4 - ±20 mA (skalbar) Ingångsresistans, R

200 Ω

Upplösning 10 bitar + förtecken Noggrannhet på ingången Max. fel: 1 % av full skala Scanningstid per ingång 3 msek. Plintnummer, jord 55

Tekniska Data

Säker galvanisk isolation: Alla analoga ingångar är galvaniskt isolerade från nätspänningen (PELV)* samt andra ingångar och utgångar. * VLT 5001-5062, 525-600 V är isolerade från PELV.

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 35

VLT

5000 Design Guide

Styrkort, puls-/pulsgivaringångar: Antal programmerbara puls-/pulsgivaringångar 4 Plintnummer 17, 29, 32, 33 Maxfrekvens på plint 17 5 kHz Maxfrekvens på plint 29, 32, 33 20 kHz (PNP öppen kollektor) Maxfrekvens på plint 29, 32, 33 65 kHz (mottakt) Spänningsnivå 0-24 V DC (PNP positiv logik) Spänningsnivå, logisk "0" < 5 V DC Spänningsnivå, logisk "1" >10 V DC Maxspänning på ingång 28 V DC Ingångsresistans, R

2 kΩ Scanningstid per ingång 3 msek. Upplösning 10 bitar + förtecken Noggrannhet (100 Hz-1 kHz), plint 17, 29, 33 Max. fel: 0,5 % av full skala Noggrannhet (1-5 kHz) plint 17 Max. fel: 0,1 % av full skala Noggrannhet (1-65 kHz) plint 29, 33 Max. fel: 0,1 % av full skala

Säker galvanisk isolation: Alla puls-/pulsgivaringångar är galvaniskt isolerade från nätspänningen (PELV).* Puls- och pulsgivaringångarna kan dessutom isoleras från de övriga plintarna på styrkortet genom att en extern 24 V DCförsörjning ansluts och att switch 4 öppnas. * VLT 5001-5062, 525-600 V är isolerade från PELV.

Styrkort, digitala/puls- och analoga utgångar: Antal programmerbara digitala och analoga utgångar 2 Plintnummer 42, 45 Spänningsnivå vid digital utgång/pulsutgång 0-24 V DC Minimibelastning till nolla (plint 39) vid digital utgång/pulsutgång

600 Ω

Frekvensområden (digital utgång använd som pulsutgång) 0-32 kHz Strömområde vid analog utgång 0/4 - 20 mA Maximibelastning till nolla (plint 39) vid analog utgång

500 Ω

Noggrannhet på analog utgångt Max. fel: 1,5 % av full skala Upplösning på analog utgång. 8 bitar

Säker galvanisk isolation: Alla digitala och analoga utgångar är galvaniskt isolerade från nätspänningen (PELV)* samt andra ingångar och utgångar. * VLT 5001-5062, 525-600 V är isolerade från PELV.

Styrkort, 24 V DC-försörjning: Plintnummer 12, 13 Maxbelastning (med kortslutningsskydd) 200 mA Plintnummer, jord 20, 39

Säker galvanisk isolation: 24 V DC-försörjningen är galvaniskt isolerad från nätspänningen (PELV)*, men har samma spänning som de analoga utgångarna. * VLT 5001-5062, 525-600 V är isolerade från PELV.

Styrkort, RS 485 seriell kommunikation: Plintnummer 68 (TX+, RX+), 69 (TX-, RX-)

Säker galvanisk isolation: full galvanisk isolation.

36 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Reläutgångar:

Antal programmerbara reläutgångar 2 Plintnummer, styrkort (endast resistiv belastning) 4-5 (slutande) Max. plintbelastning (AC1) på 4-5, styrkort 50 V AC, 1 A, 50 VA Max. plintbelastning (DC1 (IEC 947)) på 4-5, styrkort 25 V DC, 2 A / 50 V DC, 1 A, 50 W Max. plintbelastning (DC1) på 4-5 på styrkortet för UL/cUL-tillämpningar 30 V AC, 1 A / 42,5 V DC, 1A Plintnummer, nätkort (resistiv och induktiv belastning) 1-3 (brytande), 1-2 (slutande) Max plintbelastning (AC1) på 1-3, 1-2, nätkort 250 V AC, 2 A, 500 VA Max plintbelastning (DC1 (IEC 947)) på 1-3, 1-2, nätkort 25 V DC, 2 A / 50 V DC, 1A, 50 W Min. plintbelastning (AC/DC) på 1-3, 1-2, nätkort 24 V DC, 10 mA / 24 V AC, 100 mA

1) Märkvärden för upp till 300 000 operationer. Vid induktiv belastning reduceras antalet operationer med 50 %, alternativt kan strömmen reduceras med 50 % för att behålla antalet på 300 000 operationer.

Bromsmotståndsplintar (endast SB-, EB-, DE- och PB-enheter): Plintnummer 81, 82

Extern 24 V DC-försörjning: Plintnummer 35, 36 Spänningsområde 24 V DC ±15 % (max. 37 V DC i 10 s) Max. spänningsrippel 2 V DC Effektförbrukning 1550 W (50 W vid start i 20 ms) Min. nätsäkring 6 Amp

Säker galvanisk isolation: full galvanisk isolation om den externa 24 V DC-försörjningen även är PELV-säker.

Kabellängder, ledarareor och kopplingar: Max. motorkabellängd, skärmad kabel 150 m Max. motorkabellängd, oskärmad kabel 300 m Max motorkabellängd, skärmad kabel VLT 5011 380-500 V 100 m Max motorkabellängd, skärmad kabel VLT 5011 525-600 V och VLT 5008, normalt överbelastningsläge, 525-600 V

50 m Max. bromskabellängd, skärmad kabel 20 m Max. lastdelningskabellängd, skärmad kabel 25 m från frekvensomformare till DC-skena.

Max. kabelledararea för motor, broms och lastdelning, se Elektriska data

Max ledararea till 24 V extern DC-försörjning

- VLT 5001-5027 200-240 V; VLT 5001-5102 380-500 V; VLT 5001-5062 525-600 V

4 mm2 /10 AWG

- VLT 5032-5052 200-240 V; VLT 5122-5552 380-500 V; VLT 5042-5602 525-690 V 2,5 mm2/12 AWG Max. ledararea för styrkablar 1,5 mm 2 /16 AWG Max. ledararea för seriell kommunikation 1,5 mm2 /16 AWG

För att UL/cUL ska uppfyllas måste kopparkabel med temperaturklass 60/75° C användas (VLT 5001-5062 380-500 V, 525-600 V och VLT 5001-5027 200-240 V). För att UL/cUL ska uppfyllas måste kopparkabel med temperaturklass 75° C användas (VLT 5072-5552 380-500 V, VLT 5032-5052 200-240 V, VLT 5042-5602 525-690 V). Kopplingar kan användas både för koppar- och aluminiumkablar om annat ej anges.

Tekniska Data

Noggrannhet för display värde (parameter 009-012): Motorström [6], 0-140.000000% belastning Max. fel: ±2.000000% av nominell utström Moment % [7], –100–140 % belastning Max. fel: ±5 % av nominell motorstorlek Effekt kW [8], effekt HP [9], 0-90.000000% belastning Max. fel: ±5 % av nominell uteffekt

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 37

VLT

5000 Design Guide

Styrningsegenskaper: Frekvensområde 0 - 1000 Hz Upplösning på utfrekvens ±0.003 Hz Systemets reaktionstid 3 msek Varvtalsstyrning, styrområde (utan återkoppling) 1:100 av synkron hastighet Varvtalsstyrning, styrområde (med återkoppling) 1:1000 av synkron hastighet Varvtalsnoggrannhet (utan återkoppling) < 1500 v/min: max fel på ± 7,5 v/min Varvtalsnoggrannhet (med återkoppling) < 1500 v/min: max fel på ± 1,5 v/min Momentstyrningsnoggrannhet (utan återkoppling) 0-150 v/min: max fel på ± 20 % av nominellt moment Momentstyrningsnoggrannhet (varvtalsåterkoppling) Max fel på ± 5 % av nominellt moment

Alla styrningsegenskaper är baserade på en 4-polig asynkronmotor.

Miljö: Kapsling (beroende på effektkod) IP 00, IP 20, IP 21, Nema 1, IP 54 Vibrationstest 0,7 g RMS 18-1 000 Hz slumpmässigt i 3 riktningar under 2 timmar (IEC 68-2-34/35/36) Max. relativ fuktighet 93 % (IEC 68-2-3) under transport och lagring Max. relativ fuktighet 95 % icke-kondenserande (IEC 721-3-3; klass 3K3) i drift Aggressiv miljö (IEC 721 - 3 - 3) fEj ytbehandlad klass 3C2 Aggressiv miljö (IEC 721 - 3 - 3) Ytbehandlad klass 3C3 Omgivningstemperatur IP 20/Nema 1 (högt överbelastningsmoment 160 %)

Max. 45° C (dygnsgenomsnitt max. 40° C) Omgivningstemperatur IP 20/Nema 1 (normalt överbelastningsmoment 110 %)

Max. 40° C (dygnsgenomsnitt max. 35° C) Omgivningstemperatur IP 54 (högt överbelastningsmoment 160 %) Max. 40° C (dygnsgenomsnitt max. 35° C) Omgivningstemperatur IP 54 (normalt överbelastningsmoment 110 %)

Max. 40° C (dygnsgenomsnitt max. 35° C) Omgivningstemperatur IP 20/54 VLT 5011 500 V Max. 40° C (dygnsgenomsnitt max. 35° C) Omgivningstemperatur IP 54 VLT 5042-5602, 525-690 V; och 5122-5552, 380-500 V (högt överbelastningsmoment 160 %)

Max. 45° C (dygnsgenomsnitt max. 40° C)

Nedstämpling för hög omgivningstemperatur, se Design Guide

Min. omgivningstemperatur vid full drift

0° C Min. omgivningstemperatur med reducerade prestanda -10° C Temperatur vid lagring/transport -25 - +65/70° C Max. höjd över havet 1000 m

Nedstämpling för höjder över 1000 m över havet, se Design Guide

Tillämpade EMC-normer, emission

EN 61000-6-3, EN 61000-6-4, EN 61800-3, EN 55011

EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4

Tillämpade EMC-normer, immunitet

EN 61000-4-5, EN 61000-4-6, VDE 0160/1990.12

Se avsnittet Speciella förhållanden i Design Guide VLT 5001-5062, 525-600 V följer inte EMC- eller lågspänningsdirektiven. IP54-enheter är inte avsedda för direkt utomhusinstallation. IP54-klassen har inga specifikationer för annan exponering, som sol, isbildning eller fritt slagregn. Under sådana omständigheter rekommenderar Danfoss att enheterna installeras i en kapsling som är utformad för de miljöförhållandena. Alternativt rekommenderas en installation minst 0,5 m ovanför mark som är täckt av ett skjul.

38 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Skydd av VLT 5000:

Elektroniskt-termiskt motorskydd skyddar motorn mot överbelastning.

Temperaturövervakning av kylplattan säkerställer att frekvensomformaren kopplas ur om temperaturen uppnår 90°

C för IP 00, IP 20 och Nema 1. För IP 54 kopplas frekvensomformaren ur vid 80° C. Vid överhettning kan enheten återställas först när temperaturen på kylplattan sjunkit under 60° C.

För nedanstående enheter är gränserna följande:

- VLT 5122, 380-500 V kopplar ur vid 75° C och kan återställas om temperaturen har sjunkit under 60° C.

- VLT 5152, 380-500 V kopplar ur vid 80° C och kan återställas om temperaturen har sjunkit under 60° C.

- VLT 5202, 380-500 V kopplar ur vid 95° C och kan återställas om temperaturen har sjunkit under 65° C.

- VLT 5252, 380-500 V kopplar ur vid 95° C och kan återställas om temperaturen har sjunkit under 65° C.

- VLT 5302, 380-500 V kopplar ur vid 105° C och kan återställas om temperaturen har sjunkit under 75° C.

- VLT 5352-5552, 380-500 V kopplar ur vid 85° C och kan återställas om temperaturen har sjunkit under 60° C.

- VLT 5042-5122, 525-690 V kopplar ur vid 75° C och kan återställas om temperaturen har sjunkit under 60° C.

- VLT 5152, 525-690 V, kopplar ur vid 80° C och kan återställas om temperaturen har sjunkit under 60° C.

- VLT 5202-5352, 525-690 V, kopplar ur vid 100° C och kan återställas om temperaturen har sjunkit under 70° C.

- VLT 5402-5602, 525-690 V, kopplar ur vid 75° C och kan återställas om temperaturen har sjunkit under 60° C.

Frekvensomformaren är skyddad mot kortslutningar på motorplintarna U, V och W.

Frekvensomformaren är skyddad mot jordfel på motorplintarna U, V, W.

En övervakning av mellankretsen säkerställer att frekvensomformaren kopplas ur vid för låg eller för hög mellankretsspänning.

Om en av motorfaserna faller bort, kopplar frekvensomformaren ur. Se parameter 234 Motorfasövervakning.

Vid nätfel kan frekvensomformaren utföra en kontrollerad retardation.

Om en nätfas saknas kopplas frekvensomformaren ur om motorn belastas.

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 39

Tekniska Data

VLT

5000 Design Guide

Elektriske data

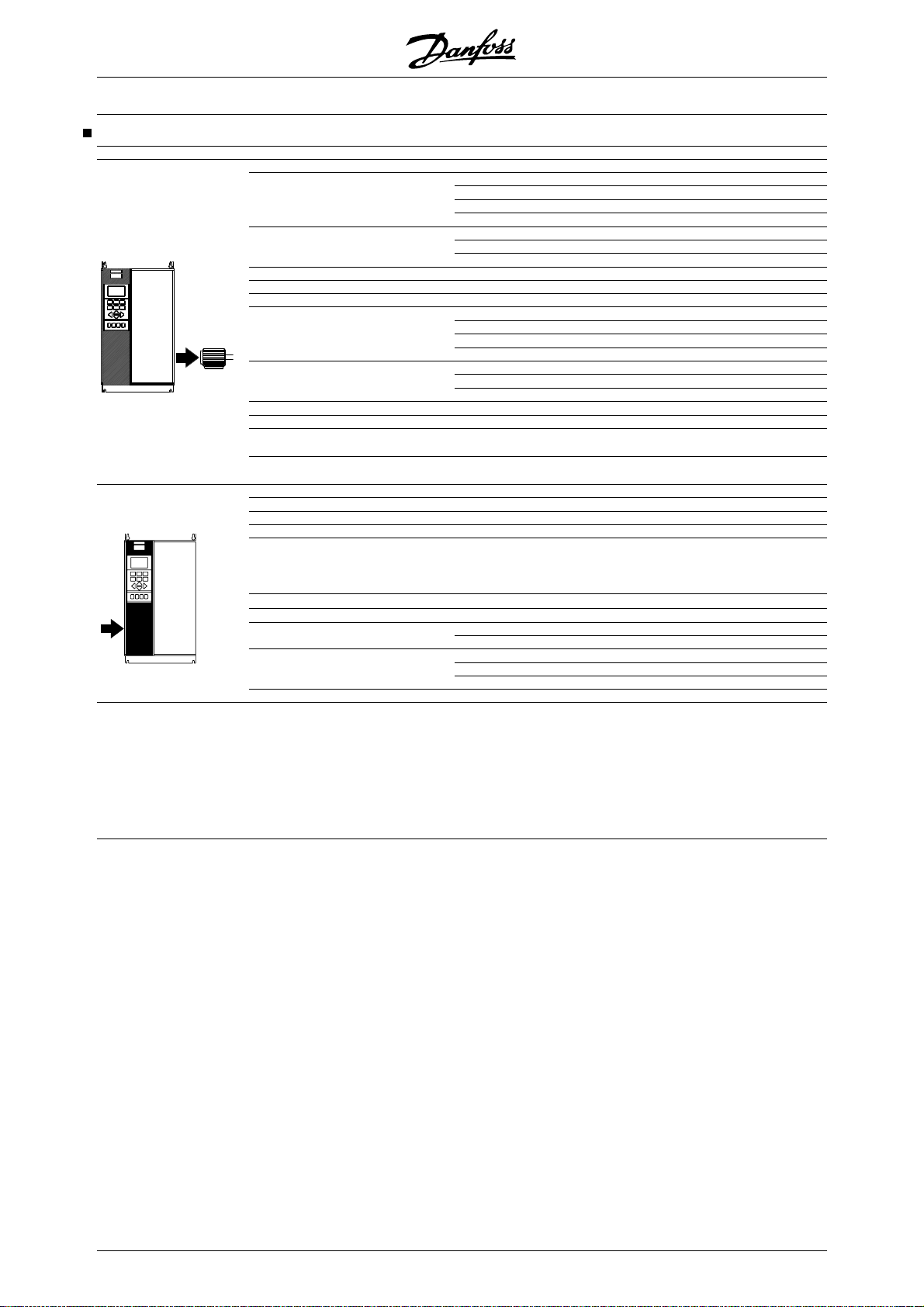

Bookstyle och Compact, Nätspänning 3 x 200 240 V

I enlighet med internationella krav VLT-modell 5001 5002 5003 5004 5005 5006

Utström

Effekt (240 V) S Normal axeleffekt Normal axeleffekt

Max ledararea till motor, broms och lastdelning [mm

Nominell inström Max ledararea

nät [mm

]/[AWG] 2 ) Max. nätsäkringar Verkningsgrad Vikt IP 20 EB Bookstyle [kg] 7 7 7 9 9 9.5 Vikt IP 20 EB Compact [kg] 8 8 8 10 10 10 Vikt IP 54 Compact [kg] 11.5 11.5 11.5 13.5 13.5 13.5 Effektförlust vid max. belastning.

Kapsling

]/[AWG]

VLT, MAX

(200 V)I

[A]

3.7 5.4 7.8 10.6 12.5 15.2

VLT,N

(60 s) [A]

VLT,N

[-]/UL1) [A]

5.9 8.6 12.5 17 20 24.3

[kVA]

1.5 2.2 3.2 4.4 5.2 6.3

[kW]

0.75 1.1 1.5 2.2 3.0 3.7

[HP]

1 1.5 2 3 4 5

4/10 4/10 4/10 4/10 4/10 4/10

[A]

3.4 4.8 7.1 9.5 11.5 14.5

L,N

4/10

16/10 16/10 16/15 25/20 25/25 35/30

0.95 0.95 0.95 0.95 0.95 0.95

[W] 58 76 95 126 172 194

IP 20/ IP54

4/10 4/10 4/10 4/10 4/10

IP 20/ IP54

1. För typen av säkring se avsnittet Säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

40 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Compact, nätspänning 3×200-240 V

I enlighet med internationella krav VLT-modell 5008 5011 5016 5022 5027

Normalt överbelastningsmoment (110 %):

[A]

Utström

VLT, MAX

Effekt (240 V) S Typisk axeleffekt Typisk axeleffekt

VLT,N

32 46 61.2 73 88

(60 s)

35.2 50.6 67.3 80.3 96.8

[A]

[kVA]

13.3 19.1 25.4 30.3 36.6

[kW]

7.5 11 15 18.5 22

[Hkr]

10 15 20 25 30

Högt överbelastningsmoment (160 %):

[A]

Utström

Effekt (240 V) S Typisk axeleffekt Typisk axeleffekt Max ledararea till motor, IP 54 16/6 16/6 35/2 35/2 50/0 broms och lastdelning [mm Min. ledararea till motor, broms och lastdel-

ning

[mm2 /AWG]

VLT, MAX

VLT,N

/AWG]2)

VLT,N

25 32 46 61.2 73

(60 s)

40 51.2 73.6 97.9 116.8

[A]

[kVA]

10 13 19 25 30

[kW]

5.5 7.5 11 15 18.5

[Hkr]

7.5 10 15 20 25

IP 20 16/6 35/2 35/2 35/2 50/0

10/8 10/8 10/8 10/8 16/6

Nominell inström Max. ledararea, IP 54 16/6 16/6 35/2 35/2 50/0 nät [mm

]/[AWG]2)

(200 V) I

Max. nätsäkringar Verkningsgrad

[A]

L,N

[-]/UL1) [A]

32 46 61 73 88

IP 20 16/6 35/2 35/2 35/2 50/0 50 60 80 125 125

0.95 0.95 0.95 0.95 0.95 Vikt IP 20 EB [kg] 21 25 27 34 36 Vikt IP 54 [kg] 38 40 53 55 56 Effektförlust vid max. belastning.

- högt överbelastningsmoment (160 %)

- normalt överbelastningsmoment (110 %)

Kapsling

[W]

340 426 626 833 994

426 545 783 1042 1243

IP 20/ IP 54

1. För typ av säkring se avsnittet Säkringar

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Min. ledararea avser den minsta ledararea som får anslutas till plintarna för att överensstämma med IP 20. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

5. Aluminiumkablar med en ledararea på mer än 35 mm

måste anslutas med hjälp av en AI-Cu-enhet.

Tekniska Data

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 41

VLT

5000 Design Guide

Compact, nätspänning 3×200-240 V

I enlighet med internationella krav VLT-modell 5032 5042 5052

Normalt övermoment (110 %):

Utström

I Ut

(60 s) [A] (200-230 V)

VLT, MAX

[A] (231-240 V)

VLT,N

(60 s) [A] (231-240 V)

VLT, MAX

[kVA] (208 V)

VLT,N

[kVA] (230 V)

VLT,N

[kVA] (240 V)

VLT,N

[A] (200-230 V)

VLT,N

115 143 170

127 158 187 104 130 154 115 143 170

41 52 61 46 57 68 43 54 64

Normal axeleffekt [HP] (208 V) 40 50 60 Normal axeleffekt [kW] (230 V) 30 37 45

Högt övermoment (160 %):

Utström

I Ut

[A] (200-230 V)

VLT,N

[A] (200-230 V)

VLT, MAX

[A] (231-240 V)

VLT,N

[A] (231-240 V)

VLT, MAX

[kVA] (208 V)

VLT,N

[kVA] (230 V)

VLT,N

[kVA] (240 V)

VLT,N

88 115 143

132 173 215

80 104 130

120 285 195

32 41 52 35 46 57

33 43 54 Normal axeleffekt [HP] (208 V) 30 40 50 [kW] (230 V) 22 30 37

Max. ledararea till motor och lastdelning

Max. ledararea till broms

Normalt övermoment (110 %):

Nominell inström

Normalt övermoment (150 %):

Nominell inström Max. ledararea strömförsörjning Min. ledararea till motor, strömförsörjning, broms och lastdelning Max. nätsäkringar [-]/UL Verkningsgrad

Effektförlust

Vikt

4,6

[mm2 ]

2,4,6

[AWG]

4,6

[mm2 ]

2,4,6

[AWG]

[A] (230 V)

L,N

101.3 126.6 149.9

[A] (230 V)

L,N

4,6

[mm2]

2,4,6

[AWG]

4,6

[mm2]

2,4,6

[AWG]

[A]

Normalt övermoment [W]

120 300 mcm

25 4

77,9 101,3 126,6

120 300 mcm 6 8

150/150 200/200 250/250

0,96-0,97

1089 1361 1612 Högt övermoment [W] 838 1089 1361 IP 00 [kg]

101 101 101 Vikt IP 20 Nema1 [kg] 101 101 101 Vikt

IP 54 Nema12 [kg] 104 104 104

Kapsling IP 00 / Nema 1 (IP 20) / IP 54

1. För typen av säkring se avsnittet Säkringar

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Max. ledararea avser den största ledararea som får anslutas till plintarna. Min. ledararea avser den minsta tillåtna ledararean. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

5. Vikt utan transportförpackning.

6. Anslutningsplint: M8 Broms: M6.

42 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

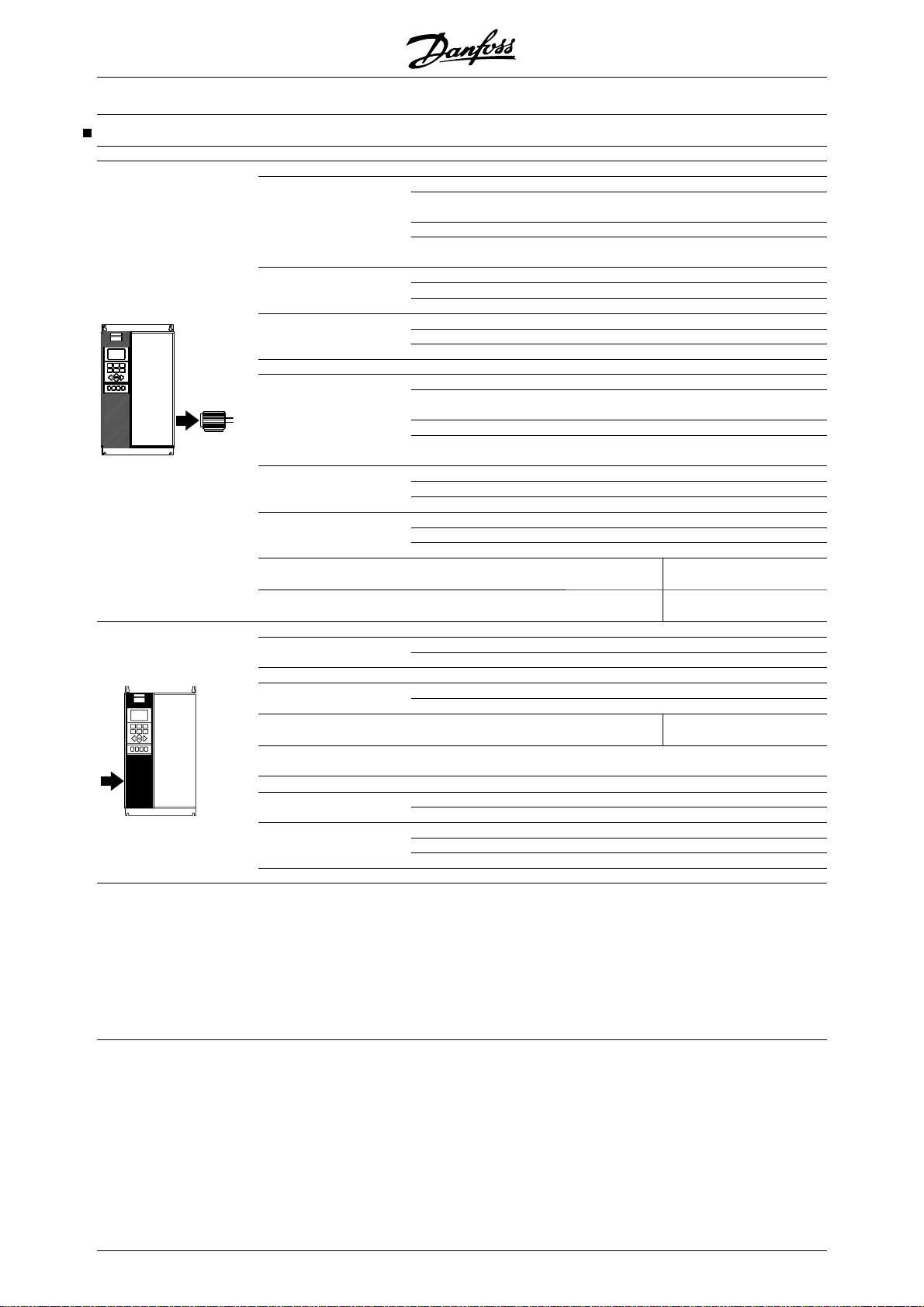

Bookstyle och Compact, nätspänning 3×380-500 V

I enlighet med internationella krav VLT-modell 5001 5002 5003 5004

Utström

Ut S Normal axeleffekt Normal axeleffekt Max ledararea till motor, broms och lastdelning [mm

]/[AWG]

Nominell inström I Max. ledararea, nät [mm2 ]/[AWG] Max. nätsäkringar [-]/UL1) [A] Verkningsgrad

Vikt IP 20 EB Bookstyle [kg] 7 7 7 7.5 Vikt IP 20 EB Compact [kg] 8 8 8 8.5 Vikt IP 54 Compact [kg] 11.5 11.5 11.5 12 Effektförlust vid max. belastning [W] 55 67 92 110

Kapsling

1. För typen av säkring se avsnittet Säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

VLT,N

(60 s) [A] (380-440 V)

VLT, MAX

VLT,N

(60 s) [A] (441-500 V)

VLT, MAX

[kVA] (380-440 V)

VLT,N

[kVA] (441-500 V)

VLT,N

[A] (380-440 V)

[A] (441-500 V)

[kW]

VLT,N

[HP]

VLT,N

[A] (380 V)

L,N

[A] (460 V)

L,N

2.2 2.8 4.1 5.6

3.5 4.5 6.5 9

1.9 2.6 3.4 4.8 3 4.2 5.5 7.7

1.7 2.1 3.1 4.3

1.6 2.3 2.9 4.2

0.75 1.1 1.5 2.2 1 1.5 2 3

4/10 4/10 4/10 4/10

2.3 2.6 3.8 5.3

1.9 2.5 3.4 4.8 4/10 4/10 4/10 4/10 16/6 16/6 16/10 16/10

0.96 0.96 0.96 0.96

IP 20/ IP 54

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 43

Tekniska Data

VLT

5000 Design Guide

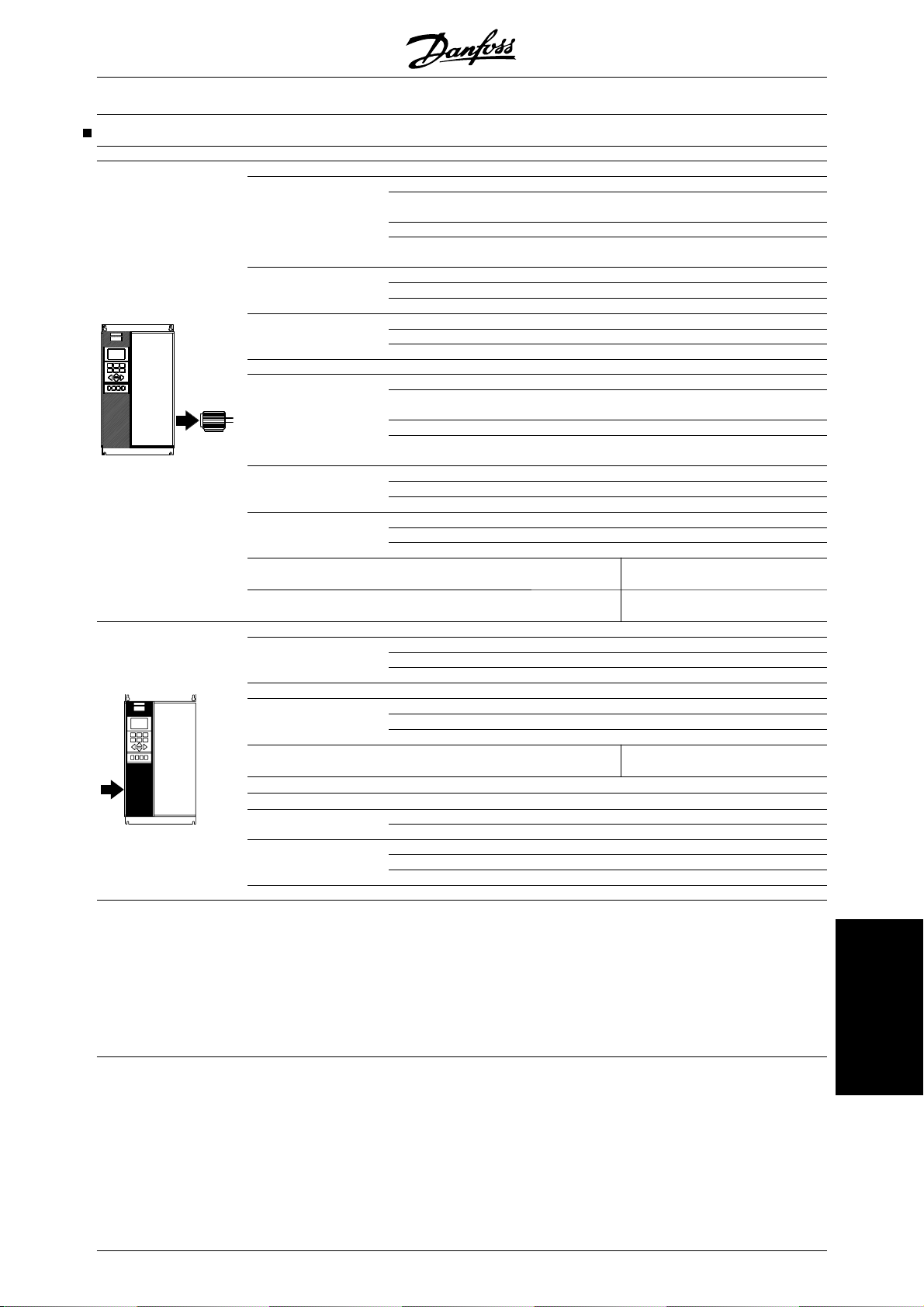

Bookstyle och Compact, nätspänning 3×380-500 V

I enlighet med internationella krav VLT-modell 5005 5006 5008 5011

Utström

Ut S Normal axeleffekt Normal axeleffekt Max ledararea till motor, broms och lastdelning [mm

]/[AWG]

Nominell inström I Max. ledararea, nät [mm2 ]/[AWG] Max. nätsäkringar [-]/UL1) [A] Verkningsgrad

Vikt IP 20 EB Bookstyle [kg] 7.5 9.5 9.5 9.5 Vikt IP 20 EB Compact [kg] 8.5 10.5 10.5 10.5 Vikt IP 54 EB Compact [kg] 12 14 14 14 Effektförlust vid max. belastning.

Kapsling

1. För typen av säkring se avsnittet Säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

VLT,N

(60 s) [A] (380-440 V)

VLT, MAX

VLT,N

(60 s) [A] (441-500 V)

VLT, MAX

[kVA] (380-440 V)

VLT,N

[kVA] (441-500 V)

VLT,N

[A] (380-440 V)

[A] (441-500 V)

[kW]

VLT,N

[HP]

VLT,N

[A] (380 V)

L,N

[A] (460 V)

L,N

[W]

7.2 10 13 16

11.5 16 20.8 25.6

6.3 8.2 11 14.5

10.1 13.1 17.6 23.2

5.5 7.6 9.9 12.2

5.5 7.1 9.5 12.6

3.0 4.0 5.5 7.5 4 5 7.5 10

4/10 4/10 4/10 4/10

7 9.1 12.2 15.0 6 8.3 10.6 14.0 4/10 4/10 4/10 4/10 16/15 25/20 25/25 35/30

0.96 0.96 0.96 0.96

139 198 250 295 IP 20/

IP 54

IP 20/ IP 54

44 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Compact, nätförsörjning 3×380-500 V

I enlighet med internationella krav VLT-modell 5016 5022 5027

Normalt överbelastningsmoment (110 %): Utström

Utgång

Typisk axeleffekt Typisk axeleffekt

VLT, MAX

VLT,N

(60 s) [A] (380-440 V)

VLT,N

(60 s) [A] (441-500 V)

[kVA] (380-440 V)

VLT,N

[kVA] (441-500 V)

VLT,N

[A] (380-440 V)

[A] (441-500 V)

VLT,N

32 37.5 44

35.2 41.3 48.4

27.9 34 41.4

30.7 37.4 45.5

24.4 28.6 33.5

[kW]

15 18.5 22

[Hkr]

20 25 30

24.2 29.4 35.8

Högt överbelastningsmoment (160 %):

Utström

VLT, MAX

Utgång

S Typisk axeleffekt Typisk axeleffekt Max ledararea till motor, IP 54 16/6 16/6 16/6 broms och lastdelning [mm Min. ledararea till motor, broms och lastdelning [mm2]/[AWG]

]/[AWG]

2) 4)

Nominell inström

Max. ledararea, IP 54 16/6 16/6 16/6

nät [mm

]/[AWG] Max. nätsäkringar Verkningsgrad

[A] (380-440 V)

VLT,N

(60 s) [A] (380-440 V)

[A] (441-500 V)

VLT,N

(60 s) [A] (441-500 V)

[kVA] (380-440 V)

VLT,N

[kVA] (441-500 V)

VLT,N

[A] (380 V)

L,N

[A] (460 V)

L,N

[-]/UL1) [A]

24 32 37.5

38.4 51.2 60

21.7 27.9 34

34.7 44.6 54.4

18.3 24.4 28.6

[kW]

11 15 18.5

[Hkr]

15 20 25

18.8 24.2 29.4

IP 20 16/6 16/6 35/2

10/8 10/8 10/8 32 37.5 44

27.6 34 41

IP 20

16/6 16/6 35/2

63/40 63/50 63/60

0.96 0.96 0.96 Vikt IP 20 EB [kg] 21 22 27 Vikt IP 54 [kg] 41 41 42 Effektförlust vid max. belastning.

- högt överbelastningsmoment (160 %)

- normalt överbelastningsmoment (110 %)

Kapsling

[W]

419 559 655

[W]

559 655 768

IP 20/ IP 54

1. Avsnittet Säkringar innehåller information om olika typer av säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Min. ledararea avser den minsta ledararea som får anslutas till plintarna för att överensstämma med IP 20. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

Tekniska Data

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 45

VLT

5000 Design Guide

Compact, nätförsörjning 3×380-500 V

I enlighet med internationella krav VLT-modell 5032 5042 5052

Normalt överbelastningsmoment (110 %): Utström

Utgång

Typisk axeleffekt Typisk axeleffekt

VLT, MAX

VLT,N

(60 s) [A] (380-440 V)

VLT,N

(60 s) [A] (441-500 V)

[kVA] (380-440 V)

VLT,N

[kVA] (441-500 V)

VLT,N

[A] (380-440 V)

[A] (441-500 V)

VLT,N

61 73 90

67.1 80.3 99 54 65 78

59.4 71.5 85.8

46.5 55.6 68.6

[kW]

30 37 45

[Hkr]

40 50 60

46.8 56.3 67.5

Högt överbelastningsmoment (160 %):

Utström

VLT, MAX

Utgång

S Typisk axeleffekt Typisk axeleffekt Max ledararea till motor, IP 54 35/2 35/2 50/0 broms och lastdelning [mm Min. ledararea till motor, broms och lastdelning [mm

]/[AWG]2)

]/[AWG]2) Nominell inström I Max. ledararea IP 54 35/2 35/2 50/0 nät [mm

]/[AWG]

2) 5)

Max. nätsäkringar Verkningsgrad

[A] (380-440 V)

VLT,N

(60 s) [A] (380-440 V)

[A] (441-500 V)

VLT,N

(60 s) [A] (441-500 V)

[kVA] (380-440 V)

VLT,N

[kVA] (441-500 V)

VLT,N

[A] (380 V)

L,N

[A] (460 V)

L,N

[-]/UL1) [A]

44 61 73

70.4 97.6 116.8

41.4 54 65

66.2 86 104

33.5 46.5 55.6

[kW]

22 30 37

[Hkr]

30 40 50

35.9 46.8 56.3

IP20 35/2 35/2 50/0

10/8 10/8 16/6 60 72 89 53 64 77

IP 20 35/2 35/2 50/0 80/80 100/100 125/125

0.96 0.96 0.96 Vikt IP 20 EB [kg] 28 41 42 Vikt IP 54 [kg] 54 56 56 Effektförlust vid max. belastning.

- högt överbelastningsmoment (160 %)

- normalt överbelastningsmoment (110 %)

Kapsling

[W]

768 1065 1275

[W]

1065 1275 1571

IP 20/ IP 54

1. Avsnittet Säkringar innehåller information om olika typer av säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Min. ledararea avser den minsta ledararea som får anslutas till plintarna för att överensstämma med IP 20. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

5. Aluminiumkablar med en ledararea på mer än 35 mm

måste anslutas med hjälp av en AI-Cu-enhet.

46 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Compact, nätförsörjning 3×380-500 V

I enlighet med internationella krav VLT-modell 5062 5072 5102

Normalt överbelastningsmoment (110 %): Utström

Utgång

Typisk axeleffekt

VLT,N

(60 s) [A] (380-440 V)

VLT, MAX

VLT,N

(60 s) [A] (441-500 V)

[kVA] (380-440 V)

VLT,N

[kVA] (441-500 V)

VLT,N

[A] (380-440 V)

[A] (441-500 V)

[kW] (400 V)

VLT,N

[Hkr] (460 V)

VLT,N

[kW] (500 V)

VLT,N

106 147 177

117 162 195

106 130 160 117 143 176

80.8 102 123

91.8 113 139 55 75 90 75 100 125 75 90 110

Högt överbelastningsmoment (160 %):

Utström

VLT, MAX

Utgång

Typisk axeleffekt

Max ledararea till motor, IP 54

broms och lastdelning [mm2 ]/[AWG] Min. ledararea till motor,

broms och lastdelning [mm

]/[AWG]

Nominell inström I

Max. ledararea IP 54

nät [mm

]/[AWG]

Max. nätsäkringar Verkningsgrad

[A] (380-440 V)

VLT,N

(60 s) [A] (380-440 V)

[A] (441-500 V)

VLT,N

(60 s) [A] (441-500 V)

[kVA] (380-440 V)

VLT,N

[kVA] (441-500 V)

VLT,N

[kW] (400 V)

VLT,N

[Hkr] (460 V)

VLT,N

[kW] (500 V)

VLT,N

[A] (380 V)

L,N

[A] (460 V)

L,N

[-]/UL1) [A]

90 106 147

135 159 221 80 106 130 120 159 195

68.6 73.0 102

69.3 92.0 113 45 55 75 60 75 100 55 75 90

IP20

50/0

150/300 mcm 120/250 mcm

16/6 25/4 25/4 104 145 174 104 128 158

IP 20

50/0

150/300 mcm 120/250 mcm

160/150 225/225 250/250

>0,97 >0,97 >0,97 Vikt IP 20 EB [kg] 43 54 54 Vikt IP 54 [kg] 60 77 77 Effektförlust vid max. belastning.

- högt överbelastningsmoment (160 %)

- normalt överbelastningsmoment (110 %)

Kapsling

[W]

1122 1058 1467

[W]

1322 1467 1766

IP20/ IP 54

1. Avsnittet Säkringar innehåller information om olika typer av säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Min. ledararea avser den minsta ledararea som får anslutas till plintarna för att överensstämma med IP 20. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

5. Aluminiumkablar med en ledararea på mer än 35 mm

6. Broms och lastdelning: 95 mm

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 47

/ AWG 3/0

måste anslutas med hjälp av en AI-Cu-enhet.

Tekniska Data

VLT

5000 Design Guide

Compact, nätförsörjning 3×380-500 V

I enlighet med internationella krav VLT-modell 5122 5152 5202 5252 5302

Normal överström (110 %):

Utström

VLT, MAX

Utgång

S Typisk axeleffekt

[A] (380-440 V)

VLT,N

(60 s) [A] (380-440

[A] (441-500 V)

VLT,N

(60 s) [A] (441-500

[kVA] (400 V)

VLT,N

[kVA] (460 V)

VLT,N

[kVA] (500 V)

VLT,N

[kW] (400 V) [Hkr] (460 V) 150 200 250 300 350 [kW] (500 V) 132 160 200 250 315

Högt överbelastningsmoment (160 %):

Utström

VLT, MAX

Utgång

S Typisk axeleffekt

[A] (380-440 V)

VLT,N

(60 s) [A] (380-440

[A] (441-500 V)

VLT,N

(60 s) [A] (441-500

[kVA] (400 V)

VLT,N

[kVA] (460 V)

VLT,N

[kVA] (500 V)

VLT,N

[kW] (400 V) [Hkr] (460 V) 125 150 200 250 300

Max. ledararea till motor

Max. ledararea till lastdelning och broms

[kW] (500 V) 110 132 160 200 250

[mm2]

[AWG]

[mm2]

[AWG]

Normal överström (110 %):

Nominell inström I

[A] (380-440 V)

L,N

[A] (441-500 V)

L,N

Högt överbelastningsmoment (160 %):

Nominell inström I Max. ledararea strömförsörjning

[A] (380-440 V)

L,N

[A] (441-500 V)

L,N

[mm2]

[AWG] Max. nätsäkringar [-]/UL

Verkningsgrad Effektförlust

Vikt Vikt Vikt

Normalt övermoment [W]

Högt övermoment [W] 2206 2619 3309 4163 4977

IP 00 [kg]

IP 21/Nema1 [kg]

IP 54/Nema12 [kg] 96 104 125 136 151

Kapsling IP 00, IP 21/Nema 1 och IP 54/Nema12

212 260 315 395 480 233 286 347 434 528

190 240 302 361 443 209 264 332 397 487

147 180 218 274 333 151 191 241 288 353 165 208 262 313 384 110 132 160 200 250

177 212 260 315 395 266 318 390 473 593

160 190 240 302 361 240 285 360 453 542

123 147 180 218 274 127 151 191 241 288 139 165 208 262 313 90 110 132 160 200

4,6

2,4,6

4,6

2,4,6

2 x 70

2 x 2/0

2 x 70

2 x 2/0

2 x 185

2 x 350 mcm

2 x 185

2 x 350 mcm

208 256 317 385 467 185 236 304 356 431

174 206 256 318 389 158 185 236 304 356

4,6

2,4,6

[A]

2 x 70

2 x 2/0

300/

300

350/ 350

450/ 400

2 x 185

2 x 350 mcm

500/ 500

0,98

2619 3309 4163 4977 6107

82 91 112 123 138 96 104 125 136 151

630/ 600

1. För typ av säkring se avsnittet Säkringar

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Max. ledararea avser den största ledararea som får anslutas till plintarna. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

5. Vikt utan transportförpackning.

6. Anslutningsbult för strömförsörjning och motor: M10; Broms och lastdelning: M8

48 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Compact, nätförsörjning 3×380-500 V

I enlighet med internationella krav VLT-modell 5352 5452 5502 5552

Normal överström (110 %):

Utström

VLT, MAX

Utgång S

Typisk axeleffekt

[A] (380-440 V)

VLT,N

(60 s) [A] (380-440

[A] (441-500 V)

VLT,N

(60 s) [A] (441-500

[kVA] (400 V)

VLT,N

[kVA] (460 V)

VLT,N

[kVA] (500 V)

VLT,N

[kW] (400 V) 315 355 400 450 [Hkr] (460 V)

[kW] (500 V) 355 400 500 530

Högt överbelastningsmoment (160 %):

Utström

VLT, MAX

Utgång S

Typisk axeleffekt

Max. ledararea till motor och lastdelning

Max. ledararea till broms

[A] (380-440 V)

VLT,N

(60 s) [A] (380-440

[A] (441-500 V)

VLT,N

(60 s) [A] (441-500

[kVA] (400 V)

VLT,N

[kVA] (460 V)

VLT,N

[kVA] (500 V)

VLT,N

[kW] (400 V) 250 315 355 400 [Hkr] (460 V) [kW] (500 V) 315 355 400 500

[mm2]

[AWG]

[mm2]

[AWG]

Normal överström (110 %):

Nominell inström I

[A] (380-440 V)

L,N

[A] (441-500 V)

L,N

Högt överbelastningsmoment (160 %):

Nominell inström I

Max. ledararea till nät

[A] (380-440 V)

L,N

[A] (441-500 V)

L,N

[mm2]

[AWG] Max. nätsäkringar [-]/UL Verkningsgrad Effektförlust

Vikt Vikt Vikt

Normalt övermoment [W]

Högt övermoment [W] 6005 6960 7691 7964

IP 00 [kg]

IP 21/Nema1 [kg]

IP 54/Nema12 [kg] 263 270 272 313

Kapsling IP 00, IP 21/Nema 1 och IP 54/Nema12

600 658 745 800 660 724 820 880

540 590 678 730 594 649 746 803

416 456 516 554 430 470 540 582 468 511 587 632

450 500 550/600 600

480 600 658 695 720 900 987 1042

443 540 590 678 665 810 885 1017

333 416 456 482 353 430 470 540 384 468 511 587

350 450 500 550

4,6

2,4,6

4,6

2,4,6

4x240

4x500 mcm

2x185

2x350 mcm

590 647 733 787 531 580 667 718

472 590 647 684 436 531 580 667

4,6

2,4,6

700/700 900/900 900/900 900/900

[A]

4x240

4x500 mcm

0,98

7630 7701 8879 9428

221 234 236 277 263 270 272 313

1. För typ av säkring, se avsnittet Säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Max. ledararea avser den största ledararea som får anslutas till plintarna. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

5. Vikt utan transportförpackning.

6. Anslutningsbult för nät, motor och lastdelning: M10 (kompressionsfläns), 2xM8 (boxfläns), M8 (broms)

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 49

Tekniska Data

VLT

5000 Design Guide

Compact, nätspänning 3×525-600 V

I enlighet med internationella krav VLT-modell 5001 5002 5003 5004

Normalt övermoment (110 %):

Utström

VLT, MAX

Ut S

Normal axeleffekt Normal axeleffekt

Högt övermoment (160 %):

Utström

VLT, MAX

Normal axeleffekt Normal axeleffekt Max ledararea till motor, broms och lastdelning [mm

]/[AWG]

[A] (550 V)

VLT,N

(60 s) [A] (550 V)

[A] (575 V)

VLT,N

(60 s) [A] (575 V)

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

[A] (550 V)

VLT,N

(60 s) [A] (550 V)

[A] (575 V)

VLT,N

(60 s) [A] (575 V)

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

2.6 2.9 4.1 5.2

2.9 3.2 4.5 5.7

2.4 2.7 3.9 4.9

2.6 3.0 4.3 5.4

2.5 2.8 3.9 5.0

2.4 2.7 3.9 4.9

[kW]

1.1 1.5 2.2 3

[HP]

1.5 2 3 4

1.8 2.6 2.9 4.1

2.9 4.2 4.6 6.6

1.7 2.4 2.7 3.9

2.7 3.8 4.3 6.2

1.7 2.5 2.8 3.9

1.7 2.4 2.7 3.9

[kW]

0.75 1.1 1.5 2.2

[HP]

1 1.5 2 3

4/10 4/10 4/10 4/10

Normalt övermoment (110 %):

Nominell inström I

Högt övermoment (160 %):

Nominell inström I Max. ledararea, nät [mm2 ]/[AWG] Max. nätsäkringar Verkningsgrad

[A] (550 V)

L,N

[A] (600 V)

L,N

[A] (550 V)

L,N

[A] (600 V)

L,N

[-]/UL1) [A]

2.5 2.8 4.0 5.1

2.2 2.5 3.6 4.6

1.8 2.5 2.8 4.0

1.6 2.2 2.5 3.6 4/10 4/10 4/10 4/10 3 4 5 6

0.96 0.96 0.96 0.96 Vikt IP 20 EB [kg] 10.5 10.5 10.5 10.5 Effektförlust vid max. belastning.

[W] 63 71 102 129

Kapsling IP 20 / Nema 1

1. För typen av säkringar se avsnittet Säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

50 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Compact, nätspänning 3×525-600 V

I enlighet med internationella krav VLT-modell 5005 5006 5008 5011

Normalt övermoment (110 %):

Utström

VLT, MAX

Ut S

Normal axeleffekt Normal axeleffekt

Högt övermoment (160 %):

Utström

VLT, MAX

Normal axeleffekt Normal axeleffekt Max ledararea till motor, broms och lastdelning [mm

]/[AWG]

[A] (550 V)

VLT,N

(60 s) [A] (550 V)

[A] (575 V)

VLT,N

(60 s) [A] (575 V)

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

[A] (550 V)

VLT,N

(60 s) [A] (550 V)

[A] (575 V)

VLT,N

(60 s) [A] (575 V)

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

6.4 9.5 11.5 11.5

7.0 10.5 12.7 12.7

6.1 9.0 11.0 11.0

6.7 9.9 12.1 12.1

6.1 9.0 11.0 11.0

[kW]

4 5.5 7.5 7.5

[HP]

5 7.5 10.0 10.0

5.2 6.4 9.5 11.5

8.3 10.2 15.2 18.4

4.9 6.1 9.0 11.0

7.8 9.8 14.4 17.6

5.0 6.1 9.0 11.0

4.9 6.1 9.0 11.0

[kW]

3 4 5.5 7.5

[HP]

4 5 7.5 10

4/10 4/10 4/10 4/10

Normalt övermoment (110 %):

Nominell inström I

Högt övermoment (160 %):

Nominell inström I Max. ledararea, nät [mm2 ]/[AWG] Max. nätsäkringar Verkningsgrad

[A] (550 V)

L,N

[A] (600 V)

L,N

[A] (550 V)

L,N

[A] (600 V)

L,N

[-]/UL1) [A]

6.2 9.2 11.2 11.2

5.7 8.4 10.3 10.3

5.1 6.2 9.2 11.2

4.6 5.7 8.4 10.3

4/10 4/10 4/10 4/10 8 10 15 20

0.96 0.96 0.96 0.96 Vikt IP 20 EB [kg] 10.5 10.5 10.5 10.5 Effektförlust vid max. belastning.

[W] 160 236 288 288

Kapsling IP 20 / Nema 1

1. För typen av säkringar se avsnittet Säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

Tekniska Data

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 51

VLT

5000 Design Guide

Compact, nätspänning 3×525-600 V

I enlighet med internationella krav VLT-modell 5016 5022 5027

Normalt övermoment (110 %): Utström

Normal axeleffekt Normal axeleffekt

[A] (550 V)

VLT,N

(60 s) [A] (550 V)

VLT, MAX

[A] (575 V)

VLT,N

(60 s) [A] (575 V) 24 30 35

VLT, MAX

VLT,N

[kVA] (550 V) [kVA] (575 V)

VLT,N

23 28 34 25 22

31 37 27 32

22 27 32 22

[kW]

15 18.5 22

[HP]

20 25 30

27 32

Högt övermoment (160 %):

Utström

VLT, MAX

Normal axeleffekt Normal axeleffekt Max ledararea till motor, 16 16 35 broms och lastdelning [mm Min. ledararea till motor, 0.5 0.5 10 broms och lastdelning [mm2]/[AWG]

]/[AWG]

Normalt övermoment (110 %):

Nominell inström I

Högt övermoment (160 %):

Nominell inström

Max. ledararea, 16 16 35

nät [mm Max. nätsäkringar Verkningsgrad

]/[AWG]

[A] (550 V)

VLT,N

(60 s) [A] (550 V)

[A] (575 V)

VLT,N

(60 s) [A] (575 V)

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

18 23 28 29 17 27 17 22 27 17

[kW]

11 15 18.5

[HP]

15 20 25

6 6 2

20 20 8

[A] (550 V)

L,N

[A] (600 V)

L,N

22 27 33 21 25 30

[A] (550 V)

L,N

[A] (600 V) 16 21 25

L,N

18 22 27

6 6 2

[-]/UL1) [A]

30 35 45

0.96 0.96 0.96

37 45 22 27 35 43

22 27

Vikt IP 20 EB [kg] 23 23 30 Effektförlust vid max. belastning [W] 576 707 838 Kapsling IP 20 / Nema 1

1. För typen av säkring se avsnittet Säkringar

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Min. ledararea avser den minsta ledararea som får anslutas till plintarna för att överensstämma med IP 20. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

52 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Compact, nätspänning 3×525-600 V

I enlighet med internationella krav VLT-modell 5032 5042 5052 5062

Normalt övermoment (110 %): Utström

Normal axeleffekt Normal axeleffekt

VLT, MAX

VLT,N

[A] (550 V)

VLT,N

(60 s) [A] (550 V)

[A] (575 V)

VLT,N

(60 s) [A] (575 V)

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

43 54 65 81 47 41 45

59 72 89 52 62 77

57 68 85 41 51 62 77 41

[kW]

30 37 45 55

[HP]

40 50 60 75

52 62 77

Högt övermoment (160 %):

Utström

VLT, MAX

Normal axeleffekt Normal axeleffekt Max ledararea till motor, 35 50 50 50 broms och lastdelning [mm Min. ledararea till motor, 10 16 16 16 broms och lastdelning [mm

]/[AWG]2)

]/[AWG]

[A] (550 V)

VLT,N

(60 s) [A] (550 V)

[A] (575 V) 32 41 52 62

VLT,N

(60 s) [A] (575 V)

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

Normalt övermoment (110 %):

[A] (550 V)

Nominell inström I

L,N

[A] (600 V)

L,N

Högt övermoment (160 %):

Nominell inström I Max. ledararea 355050 50

nät [mm Max. nätsäkringar Verkningsgrad

]/[AWG]

2) 5)

[A] (550 V)

L,N

[A] (600 V)

L,N

[-]/UL1) [A]

34 43 54 65 54

69 86 104

66 83 99 32 41 51 62 32

[kW]

22 30 37 45

[HP]

30 40 50 60

41 52 62

2 1/0 1/0 1/0

8 6 6 6

42 53 63 79 38 49 58 72

33 42 53 63 30 38 49 58

2 1/0 1/0 1/0 60 75 90 100

0.96 0.96 0.96 0.96 Vikt IP 20 EB [kg] 30 48 48 48 Effektförlust vid max. belastning [W] 1074 1362 1624 2016 Kapsling IP 20 / Nema 1

1. För typen av säkring se avsnittet Säkringar

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Min. ledararea avser den minsta ledararea som får anslutas till plintarna för att överensstämma med IP 20. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

5. Aluminiumkablar med en ledararea på mer än 35 mm

måste anslutas med hjälp av en AI-Cu-enhet.

Tekniska Data

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 53

VLT

5000 Design Guide

Nätförsörjning 3 × 525-690 V

I enlighet med internationella krav VLT-modell 5042 5052 5062 5072 5102

Normalt överbelastningsmoment (110 %):

Utström

VLT, MAX

Utgång

S Typisk axeleffekt

[A] (525-550 V)

VLT,N

(60 s) [A] (525-550

[A] (551-690 V)

VLT,N

(60 s) [A] (551-690

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

[kVA] (690 V)

VLT,N

[kW] (550 V) [Hkr] (575 V) 50 60 75 100 125 [kW] (690 V) 45 55 75 90 110

Högt överbelastningsmoment (160 %):

Utström

VLT, MAX

Utgång

S Typisk axeleffekt

[A] (525-550 V)

VLT,N

(60 s) [A] (525-550

[A] (551-690 V)

VLT,N

(60 s) [A] (551-690

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

[kVA] (690 V)

VLT,N

[kW] (550 V) [Hkr] (575 V) 40 50 60 75 100

Max. ledararea till motor

Max. ledararea till lastdelning och broms

[kW] (690 V) 37 45 55 75 90

[mm2]

[AWG]

[mm2]

[AWG]

Normalt överbelastningsmoment (110 %):

Nominell inström

[A] (550 V)

L,N

[A] (575 V)

L,N

[A] (690 V)

L,N

Högt överbelastningsmoment (160 %):

Nominell inström

I Max. ledararea strömförsörjning

[A] (550 V)

L,N

[A] (575 V)

L,N

[A] (690 V)

L,N

[AWG]

[mm2]

Max. nätsäkringar [-]/UL Verkningsgrad Effektförlust

Vikt Vikt Vikt

Normalt övermoment [W]

Högt övermoment [W] 1355 1459 1721 1913 2264

IP 00 [kg]

IP 21/Nema1 [kg]

IP 54/Nema12 [kg] 96

Kapsling IP 00, IP 21/Nema 1 och IP 54/Nema12

56 76 90 113 137 62 84 99 124 151

54 73 86 108 131 59 80 95 119 144

53 72 86 108 131 54 73 86 108 130 65 87 103 129 157 37 45 55 75 90

48 56 76 90 113 77 90 122 135 170

46 54 73 86 108 74 86 117 129 162

46 53 72 86 108 46 54 73 86 108 55 65 87 103 129 30 37 45 55 75

4,6

2,4,6

4,6

2,4,6

2 x 70

2 x 2/0

2 x 70

2 x 2/0

60 77 89 110 130 58 74 85 106 124 58 77 87 109 128

53 60 77 89 110 51 58 74 85 106 50 58 77 87 109

4,6

2,4,6

125 160 200 200 250

[A]

2 x 70

2 x 2/0

0.97 0.97 0.98 0.98 0.98 1458 1717 1913 2262 2662

82 96

1. För typ av säkring, se avsnittet Säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Max. ledararea avser den största ledararea som får anslutas till plintarna. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

5. Vikt utan transportförpackning.

6. Anslutningsbult för strömförsörjning och motor: M10; Broms och lastdelning: M8

54 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

nätförsörjning 3 × 525-690 V

I enlighet med internationella krav VLT-modell 5122 5152 5202 5252 5302 5352

Normalt överbelastningsmoment (110 %):

Utström

Utgång

S Typisk axeleffekt

[A] (525-550 V)

VLT,N

VLT, MAX

[A] (551-690 V)

VLT,N

VLT, MAX

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

[kVA] (690 V)

VLT,N

[kW] (550 V)

(60 s) [A]

(525-550 V)

(60 s) [A]

(551-690 V)

[Hkr] (575 V) 150 200 250 300 350 400 [kW] (690 V) 132 160 200 250 315 400

Högt överbelastningsmoment (160 %):

Utström

Utgång

S Typisk axeleffekt

[A] (525-550 V)

VLT,N

VLT, MAX

[A] (551-690 V)

VLT,N

VLT, MAX

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

[kVA] (690 V)

VLT,N

[kW] (550 V)

(60 s) [A]

(525-550 V)

(60 s) [A]

(551-690 V)

[Hkr] (575 V) 125 150 200 250 300 350

Max. ledararea till motor

Max. ledararea till lastdelning och broms

[kW] (690 V) 110 132 160 200 250 315

[mm2]

[AWG]

[mm2]

[AWG]

Normalt överbelastningsmoment (110 %):

Nominell inström

[A] (550 V)

L,N

[A] (575 V)

L,N

[A] (690 V)

L,N

Högt överbelastningsmoment (160 %):

Nominell inström

I Max. ledararea strömförsörjning

[A] (550 V)

L,N

[A] (575 V)

L,N

[A] (690 V)

L,N

[AWG]

[mm2]

Max. nätsäkringar [-]/UL Verkningsgrad Effektförlust

Vikt Vikt Vikt

Normalt övermoment [W]

Högt övermoment [W] 2664 2952 3451 4275 4875 5185

IP 00 [kg]

IP 21/Nema1 [kg]

IP 54/Nema12 [kg] 96 104 125 136 151 165

Kapsling IP 00, IP 21/Nema 1 och IP 54/Nema12

162 201 253 303 360 418 178 221 278 333 396 460 155 192 242 290 344 400 171 211 266 319 378 440 154 191 241 289 343 398

154 191 241 289 343 398 185 229 289 347 411 478 110 132 160 200 250 315

137 162 201 253 303 360 206 243 302 380 455 540 131 155 192 242 290 344 197 233 288 363 435 516 131 154 191 241 289 343

130 154 191 241 289 343 157 185 229 289 347 411 90 110 132 160 200 250

4,6

2,4,6

4,6

2,4,6

2 x 70

2 x 2/0

2 x 70

2 x 2/0

2 x 185

2 x 350 mcm

2 x 185

2 x 350 mcm

158 198 245 299 355 408 151 189 234 286 339 390 155 197 240 296 352 400

130 158 198 245 299 355 124 151 189 234 286 339 128 155 197 240 296 352

4,6

2,4,6

[A]

2 x 70

2 x 2/0

315 350 350 400 500 550

2 x 185

2 x 350 mcm

0,98

3114 3612 4292 5155 5821 6149

82 91 112 123 138 151 96 104 125 136 151 165

1. För typ av säkring se avsnittet Säkringar

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Max. ledararea avser den största ledararea som får anslutas till plintarna. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

5. Vikt utan transportförpackning.

6. Anslutningsbult för strömförsörjning och motor: M10; Broms och lastdelning: M8

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 55

Tekniska Data

VLT

5000 Design Guide

Compact, nätspänning 3 x 525-690 V

I enlighet med internationella krav VLT-modell 5402 5502 5602

Normal överström (110 %):

Utström

VLT, MAX

Utgång S

Typisk axeleffekt

[A] (525-550 V)

VLT,N

(60 s) [A] (525-550 V)

[A] (551-690 V)

VLT,N

(60 s) [A] (551-690 V)

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

[kVA] (690 V)

VLT,N

[kW] (550 V) 400 450 500

[Hkr] (575 V)

[kW] (690 V) 500 560 630

Högt överbelastningsmoment (160 %):

Utström

VLT, MAX

Utgång S

[A] (525-550 V)

VLT,N

(60 s) [A] (525-550 V)

[A] (551-690 V)

VLT,N

(60 s) [A] (551-690 V)

[kVA] (550 V)

VLT,N

[kVA] (575 V)

VLT,N

[kVA] (690 V)

VLT,N

Typisk axeleffekt [kW] (550 V) 315 400 450

Max. ledararea till motor och lastdelning

Max. ledararea till broms

[Hkr] (575 V)

[kW] (690 V) 400 500 560

[mm2]

[AWG]

[mm2]

[AWG]

Normal överström (110 %):

Nominell inström I

[A] (525-550 V)

L,N

[A] (551-690 V)

L,N

Högt överbelastningsmoment (160 %):

Nominell inström I

Max. ledararea till nät

[A] (525-550 V)

L,N

[A] (551-690 V)

L,N

[mm2]

[AWG] Max. nätsäkringar [-]/UL Verkningsgrad Effektförlust

Vikt Vikt Vikt

Normalt övermoment [W]

Högt övermoment [W] 5818 7671 8715

IP 00 [kg]

IP 21/Nema1 [kg]

IP 54/Nema12 [kg] 263 272 313

Kapsling IP 00, IP 21/Nema 1 och IP 54/Nema12

523 596 630 575 656 693 500 570 630 550 627 693 498 568 600 498 568 627 598 681 753

500 600 650

429 523 596 644 785 894 410 500 570 615 750 855 409 498 568 408 498 568 490 598 681

400 500 600

4,6

2,4,6

4,6

2,4,6

4x240

4x500 mcm

2x185

2x350 mcm

504 574 607 482 549 607

413 504 574 395 482 549

4,6

2,4,6

700/700 900/900 900/900

[A]

4x240

4x500 mcm

0,98

7249 8727 9673

221 236 277 263 272 313

För typ av säkring, se avsnittet Säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Max. ledararea avser den största ledararea som får anslutas till plintarna. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

5. Vikt utan transportförpackning.

6. Anslutningsbult för nät, motor och lastdelning: M10 (kompressionsfläns), 2xM8 (boxfläns), M8 (broms)

56 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Säkringar UL-kompatibilitet

För att uppfylla kraven enligt UL/cUL måste nätsäkringar enligt tabellen nedan användas.

200-240 V

VLT Bussmann SIBA Littel fuse Ferraz-Shawmut 5001 KTN-R10 5017906-010 KLN-R10 ATM-R10 eller A2K-10R 5002 KTN-R10 5017906-010 KLN-R10 ATM-R10 eller A2K-10R 5003 KTN-R25 5017906-016 KLN-R15 ATM-R15 eller A2K-15R 5004 KTN-R20 5017906-020 KLN-R20 ATM-R20 eller A2K-20R 5005 KTN-R25 5017906-025 KLN-R25 ATM-R25 eller A2K-25R 5006 KTN-R30 5012406-032 KLN-R30 ATM-R30 eller A2K-30R 5008 KTN-R50 5014006-050 KLN-R50 A2K-50R 5011 KTN-R60 5014006-063 KLN-R60 A2K-60R 5016 KTN-R85 5014006-080 KLN-R80 A2K-80R 5022 KTN-R125 2028220-125 KLN-R125 A2K-125R 5027 KTN-R125 2028220-125 KLN-R125 A2K-125R 5032 KTN-R150 2028220-160 L25S-150 A25X-150 5042 KTN-R200 2028220-200 L25S-200 A25X-200 5052 KTN-R250 2028220-250 L25S-250 A25X-250

380-500 V

Bussmann SIBA Littel fuse Ferraz-Shawmut 5001 KTS-R6 5017906-006 KLS-R6 ATM-R6 eller A6K-6R 5002 KTS-R6 5017906-006 KLS-R6 ATM-R6 eller A6K-6R 5003 KTS-R10 5017906-010 KLS-R10 ATM-R10 eller A6K-10R 5004 KTS-R10 5017906-010 KLS-R10 ATM-R10 eller A6K-10R 5005 KTS-R15 5017906-016 KLS-R16 ATM-R16 eller A6K-16R 5006 KTS-R20 5017906-020 KLS-R20 ATM-R20 eller A6K-20R 5008 KTS-R25 5017906-025 KLS-R25 ATM-R25 eller A6K-25R 5011 KTS-R30 5012406-032 KLS-R30 A6K-30R 5016 KTS-R40 5012406-040 KLS-R40 A6K-40R 5022 KTS-R50 5014006-050 KLS-R50 A6K-50R 5027 KTS-R60 5014006-063 KLS-R60 A6K-60R 5032 KTS-R80 2028220-100 KLS-R80 A6K-180R 5042 KTS-R100 2028220-125 KLS-R100 A6K-100R 5052 KTS-R125 2028220-125 KLS-R125 A6K-125R 5062 KTS-R150 2028220-160 KLS-R150 A6K-150R 5072 FWH-220 2028220-200 L50S-225 A50-P225 5102 FWH-250 2028220-250 L50S-250 A50-P250 5122* FWH-300/170M3017 2028220-315 L50S-300 A50-P300 5152* FWH-350/170M3018 2028220-315 L50S-350 A50-P350 5202* FWH-400/170M4012 206xx32-400 L50S-400 A50-P400 5252* FWH-500/170M4014 206xx32-500 L50S-500 A50-P500 5302* FWH-600/170M4016 206xx32-600 L50S-600 A50-P600 5352 170M4017 2061032,700 6.9URD31D08A0700 5452 170M6013 2063032,900 6.9URD33D08A0900 5502 170M6013 2063032,900 6.9URD33D08A0900 5552 170M6013 2063032,900 6.9URD33D08A0900

*Brytare tillverkade av General Electric, kat.nr SKHA36AT0800, för de säkringsnummer som anges nedan kan användas för att uppfylla UL-kraven.

5122 Säkringsnr SRPK800 A 300 5152 Säkringsnr SRPK800 A 400 5202 Säkringsnr SRPK800 A 400 5252 Säkringsnr SRPK800 A 500 5302 Säkringsnr SRPK800 A 600

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 57

Tekniska Data

VLT

5000 Design Guide

525-600 V

Bussmann SIBA Littel fuse Ferraz-Shawmut 5001 KTS-R3 5017906-004 KLS-R003 A6K-3R 5002 KTS-R4 5017906-004 KLS-R004 A6K-4R 5003 KT-R5 5017906-005 KLS-R005 A6K-5R 5004 KTS-R6 5017906-006 KLS-R006 A6K-6R 5005 KTS-R8 5017906-008 KLS-R008 A6K-8R 5006 KTS-R10 5017906-010 KLS-R010 A6K-10R 5008 KTS-R15 5017906-016 KLS-R015 A6K-15R 5011 KTS-R20 5017906-020 KLS-R020 A6K-20R 5016 KTS-R30 5017906-030 KLS-R030 A6K-30R 5022 KTS-R35 5014006-040 KLS-R035 A6K-35R 5027 KTS-R45 5014006-050 KLS-R045 A6K-45R 5032 KTS-R60 5014006-063 KLS-R060 A6K-60R 5042 KTS-R75 5014006-080 KLS-R075 A6K-80R 5052 KTS-R90 5014006-100 KLS-R090 A6K-90R 5062 KTS-R100 5014006-100 KLS-R100 A6K-100R

Frekvensomformare 525-600 V (UL) och 525-690 V (CE)

Bussmann SIBA FERRAZ-SHAWMUT 5042 170M3013 2061032,125 6.6URD30D08A0125 5052 170M3014 2061032,16 6.6URD30D08A0160 5062 170M3015 2061032,2 6.6URD30D08A0200 5072 170M3015 2061032,2 6.6URD30D08A0200 5102 170M3016 2061032,25 6.6URD30D08A0250 5122 170M3017 2061032,315 6.6URD30D08A0315 5152 170M3018 2061032,35 6.6URD30D08A0350 5202 170M4011 2061032,35 6.6URD30D08A0350 5252 170M4012 2061032,4 6.6URD30D08A0400 5302 170M4014 2061032,5 6.6URD30D08A0500 5352 170M5011 2062032,55 6.6URD32D08A550 5402 170M4017 2061032,700 6.9URD31D08A0700 5502 170M6013 2063032,900 6.9URD33D08A0900 5602 170M6013 2063032,900 6.9URD33D08A0900

KTS-säkringar från Bussmann kan ersätta KTN-säkringar för 240 V-frekvensomformare. FWH-säkringar från Bussmann kan ersätta FWX-säkringar för 240 V-frekvensomformare.

KLSR-säkringar från LITTEL FUSE kan ersätta KLNR-säkringar för 240 V-frekvensomformare. L50S-säkringar från LITTEL FUSE kan ersätta L25S-säkringar för 240 V-frekvensomformare.

A6KR-säkringar från FERRAZ SHAWMUT kan ersätta A2KR-säkringar för 240 V-frekvensomformare. A50X-säkringar från FERRAZ SHAWMUT kan ersätta A25X-säkringar för 240 V-frekvensomformare.

Om UL-kraven inte är nödvändiga

Om enheten inte är kompatibel med UL/cUL rekommenderar vi ovan nämnda säkringar eller:

VLT 5001-5027 200-240 V typ gG VLT 5032-5052 200-240 V typ gR VLT 5001-5062 380-500 V typ gG VLT 5072-5102 380-500 V typ gR VLT 5122-5302 380-500 V typ gG VLT 5352-5552 380-500 V typ gR VLT 5001-5062 525-600 V typ gG

Om du inte följer rekommendationen kan det leda till onödig skada på frekvensomformaren ifall det skulle uppstå något fel. Säkringarna ska vara konstruerade för skydd av kretsar som kan leverera högst 100 000 A

(symmetriskt), max. 500/600 V.

rms

58 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Dimensioner

Alla mått som står uppräknade nedan är i mm.

Bookstyle IP 20

5001 - 5003 200 - 240 V 5001 - 5005 380 - 500 V 5004 - 5006 200 - 240 V 5006 - 5011 380 - 500 V

Compact IP 00

5032 - 5052 200 - 240 V 800 370 335 780 270 225 B 5122 - 5152 380 - 500 V 1046 408 5202 - 5302 380 - 500 V 1327 408 5352 - 5552 380 - 500 V 1547 585 5042 - 5152 525 - 690 V 1046 408 5202 - 5352 525 - 690 V 1327 408 5402 - 5602 525 - 690 V 1547 585

Compact IP 20

5001 - 5003 200 - 240 V 5001 - 5005 380 - 500 V 5004 - 5006 200 - 240 V 5006 - 5011 380 - 500 V 5001-5011 525-600 V (IP 20 och Nema 1) 5008 200 - 240 V 5016 - 5022 380 - 500 V 5016-5022 525-600 V (Nema 1) 5011 - 5016 200 - 240 V 5027 - 5032 380 - 500 V 5027-5032 525-600 V (Nema 1) 5022 - 5027 200 - 240 V 5042 - 5062 380 - 500 V 5042-5062 525-600 V (Nema 1) 5072 - 5102 380 - 500 V 800 370 335 780 330 225 D

Compact Nema 1/IP20/IP21

5032 - 5052 200 - 240 V 954 370 335 780 270 225 E 5122 - 5152 380 - 500 V 1208 420 5202 - 5302 380 - 500 V 1588 420 5352 - 5552 380 - 500 V 2000 600 5042 - 5152 525 - 690 V 1208 420 5202 - 5352 525 - 690 V 1588 420 5402 - 5602 525 - 690 V 2000 600

Compact IP 54/Nema 12

5001 - 5003 200 - 240 V 5001 - 5005 380 - 500 V 5004 - 5006 200 - 240 V 5006 - 5011 380 - 500 V 5008 - 5011 200 - 240 V 5016 - 5027 380 - 500 V 5016 - 5027 200 - 240 V 5032 - 5062 380 - 500 V 5032 - 5052 200 - 240 V 937 495 421 - 830 374 225 G 5072 - 5102 380 - 500 V 940 400 360 70 690 375 225 F 5122 - 5152 380 - 500 V 1208 420 5202 - 5302 380 - 500 V 1588 420 5352 - 5552 380 - 500 V 2000 600 5042 - 5152 525 - 690 V 1208 420 5202 - 5352 525 - 690 V 1588 420 5402 - 5602 525 - 690 V 2000 600 ö: Minimispalt ovanför kapslingen u: Minimispalt under kapslingen

1) Lägg till 44 mm med frånkopplare.

A B C D a b ö/u Modell

395 90 260 384 70 100 A

395 130 260 384 70 100 A

373 373 494 373 373 494

1001 304 225 J 1282 304 225 J 1502 304 225 I 1001 304 225 J 1282 304 225 J 1502 304 225 I

395 220 160 384 200 100 C

395 220 200 384 200 100 C

560 242 260 540 200 200 D

700 242 260 680 200 200 D

800 308 296 780 270 200 D

373 373 494 373 373 494

1154 304 225 J 1535 304 225 J

- - 225 H 1154 304 225 J 1535 304 225 J

- - 225 H

460 282 195 85 260 258 100 F

530 282 195 85 330 258 100 F

810 350 280 70 560 326 200 F

940 400 280 70 690 375 200 F

373 373 494 373 373 494

- 1154 304 225 J

- - - 225 H

- 1154 304 225 J

1535 304 225 J

- - 225 H

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 59

Mått och dimensioner

Dimensioner, forts.

VLT

5000 Design Guide

60 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Dimensioner (forts.)

VLT

Modell H, IP 20, IP 54

5000 Design Guide

Modell I, IP 00

Modell J, IP 00, IP 21, IP 54

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 61

Mått och dimensioner

Mekanisk installation

Observera de krav som gäller för inbyggnad och öppet montage. Se nedanstående översikt. Reglerna måste efterlevas för att allvarlig materiell skada eller personskada ska undvikas. Detta gäller i synnerhet vid installation av större enheter.

Frekvensomformare måste installeras lodrätt.

Fekvensomformaren kyls genom luftcirkulation. För att kylluften ska kunna avledas krävs en luftspalt ovanför och under enheten som har minst de mått som anges i bilden nedan. För att enheten inte ska bli för varm måste du säkerställa att omgivningstemperaturen inte överstiger frek-

vensomformarens angivna maxtemperatur och att dygnsmedeltemperaturen inte överstigs. Maxtempera-

tur och dygnsmedeltemperatur anges under avsnittet Allmänna tekniska data. Se anvisning MN.50.XX.YY om du ska installera frekvensomvandlaren på en icke-jämn yta, t ex en nolla. Vid omgivningstemperaturer mellan 45°C och 55°C måste nedstämpling göras i enlighet med diagrammet i Design Guide. Observera att frekvensomformarens livslängd förkortas om reglerna för nedstämpling vid hög omgivningstemperatur inte följs.

VLT

5000 Design Guide

62 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Installation av VLT 5001-5602

Alla frekvensomformare måste installeras på ett sätt som garanterar ordentlig kylning.

Kylning

För alla Bookstyle- och Compact-enheter krävs ett minimiutrymme ovanför och under kapslingen.

Sida vid sida/fläns mot fläns

VLT

5000 Design Guide

Mekanisk installation

Alla frekvensomformare kan monteras sida vid sida/ fläns mot fläns.

d [mm] Kommentarer Bookstyle VLT 5001-5006, 200-240 V 100 VLT 5001-5011, 380-500 V 100

Compact (alla kapslingstyper) VLT 5001-5006, 200-240 V 100

VLT 5001-5011, 525-600 V 100

VLT 5008-5027, 200-240 V 200 VLT 5016-5062, 380-500 V 200 VLT 5072-5102, 380-500 V 225 VLT 5016-5062, 525-600 V 200

VLT 5032-5052, 200-240 V 225 VLT 5122-5302, 380-500 V 225 VLT 5042-5352, 525-690 V 225 VLT 5352-5552, 380-500 V 225 IP 00 över och under kapslingen VLT 5402-5602, 525-690 V 225

Installation på en plan, lodrät yta (utan distanselement)

Installation på en plan, lodrät yta (utan distanselement)VLT 5001-5011, 380-500 V 100

Installation på en plan, lodrät yta (utan distanselement)

Installation på en plan, lodrät yta (utan distanselement) IP 54-filtermattor måste bytas när de blir smutsiga.

IP 21/IP 54 endast över kapslingen

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 63

VLT

5000 Design Guide

Installation av VLT 5352-5552 380-500 V och VLT 5402-5602 525-690 V Compact Nema 1 (IP 21) och IP 54

Kylning

För alla enheter i de ovan nämnda serierna krävs minst 225 mm fri luftspalt ovanför kapslingen. Dessa enheter måste installeras på en plan yta. Detta gäller både för enheterna Nema 1 (IP 21) och IP 54. För åtkomst krävs minst 579 mm fri luftspalt framför frekvensomformaren.

Sida vid sida

Compact Nema 1 (IP 21) och IP 54

Alla Nema 1 (IP 21)- och IP 54-enheter i de ovan nämnda serierna kan installeras sida vid sida utan mellanrum, eftersom ingen kylning från sidorna krävs.

Filtermattorna i IP 54-enheterna bör bytas regelbundet och med ett intervall anpassat till driftmiljön.

64 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Elinstallation

Frekvensomformaren är under livsfarlig högspänning när den är ansluten till nätet. Felaktig installation av motorn eller frekvensomformaren kan leda till materiella skador, svåra personskador eller dödsfall. Följ därför anvisningarna i den här handboken samt övriga nationella och lokala säkerhetsföreskrifter. Det kan vara förenat med livsfara att beröra strömförande delar även efter att nätspänningen är bruten.

För VLT 5001-5006, 200-240 V och 380-500 V: vänta i minst 4 minuter.

För VLT 5008-5052, 200-240 V: vänta minst 15 minuter.

För VLT 5008-5062, 380-500 V: vänta minst 15 minuter.

För VLT 5072-5302, 380-500 V: vänta i minst 20 minuter.

För VLT 5352-5552, 380-500 V: vänta i minst 40 minuter.

För VLT 5001-5005, 525-600 V: vänta i minst 4 minuter.

För VLT 5006-5022, 525-600 V: vänta minst 15 minuter.

För VLT 5027-5062, 525-600 V: vänta i minst 30 minuter.

VLT

5000 Design Guide

OBS!

RFI-switchen ska vara stängd (läge ”ON”) under högspänningsprovet (se avsnittet RFI-switch). Nät- och motoranslutningarna för hela anläggningen ska kopplas ifrån under högspänningsprovet om läckströmmarna är för höga.

Skyddsjordning

OBS!

Observera att frekvensomformaren har hög läckström och av säkerhetsskäl måste jordas enligt gällande bestämmelser. Använd jordplinten (se avsnittet Elektrisk installation – Starkströmskablar) som ger möjlighet till förstärkt jordanslutning. Tillämpa nationella säkerhetsföreskrifter.

Extra skydd (RCD)

Jordfelsbrytare, multipla skyddsjordningar eller jordningar kan användas som extra skydd, förutsatt att de lokala säkerhetsföreskrifterna efterföljs.

Om jordfel uppstår kan detta orsaka en likströmskomponent i felströmmen.

Jordfelsbrytare som används måste uppfylla lokala föreskrifter. Den måste vara avsedd för trefasutrustning med brygglikriktare och kortvarig läckström vid start.

Elektrisk installation

För VLT 5042-5352, 525-690 V: vänta i minst 20 minuter.

För VLT 5402-5602, 525-690 V: vänta i minst 30 minuter.

OBS!

Det är användarens eller installatörens ansvar att säkerställa korrekt jordning och skydd i enlighet med de nationella och lokala normer och standarder som tillämpas.

Högspänningsprov

Du kan göra ett högspänningsprov genom att kortsluta anslutningsplintarna U, V, W, L

, L2 och L3 och prov-

trycka med max. 2,15 kV DC under en sekund mellan kortslutningskretsen och chassierna.

Se även avsnittet Speciella förhållanden i Design Gui- de.

Elektrisk installation – strömförsörjning

Anslut nätkabelns tre faser till nätplintarna L

, L2, L3 .

Elinstallation - motorkablar

OBS!

Om oskärmad kabel används uppfylls inte vissa EMC-krav, se Design Guide.

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 65

Om EMC-bestämmelserna om emission ska följas måste motorkabeln vara skärmad, om inget annat anges för det aktuella RFI-filtret. Dessutom bör motorkabeln vara så kort som möjligt för att hålla störning och läckströmmar på låg nivå. Motorkabelns skärm ska anslutas både till frekvensomformarens och motorns metallskåp. Skärmanslutningar ska utföras med största möjliga yta (kabelklämma eller kabelskruv). Detta underlättas genom att de olika frekvensomformarna är försedda med olika monteringsanordningar.

VLT

5000 Design Guide

Motorns rotationsriktning

Undvik tvinnade skärmändar vid anslutningspunkten. Detta förstör skärmningseffekten vid höga frekvenser. Om skärmen måste brytas vid installation av motorskydd eller motorkontaktor, ska skärmen återanslutas med minsta möjliga högfrekvensimpedans.

Frekvensomformaren har testats med en viss kabellängd och ledararea. Om större ledararea används blir kabelkapacitansen - och därmed läckströmmen - större. Kabelns längd måste då minskas.

När frekvensomformare används tillsammans med LC-filter för att minska ljudnivån från motorn måste en switchfrekvens väljas enligt anvisningarna för LC-filter i parameter 411. Om du väljer en switchfrekvens som är högre än 3 kHz, nedstämplas utgångsströmmen i läget SFAVM. Genom att ändra parameter 446 till läget 60° AVM flyttas den frekvens som strömmen nedstämplas med uppåt. Se Design Guide.

Motoranslutning

Alla typer av trefasiga standardasynkronmotorer kan användas tillsammans med VLT Serie 5000.

Fabriksprogrammeringen är gjord för medurs motorrotation (framåt) med följande anslutningar från frekvensomformarens transformatorutgång:

Plint 96 ansluten till U-fasen Plint 97 ansluten till V-fasen Plint 98 ansluten till W-fasen

Du kan ändra rotationsriktningen genom att skifta två av faserna i motorkabeln.

Parallellkoppling av motorer

Frekvensomformaren kan styra flera parallellkopplade motorer. Om motorerna ska rotera med olika varvtal måste motorerna ha olika nominella varvtal. Motorernas varvtal ändras samtidigt vilket innebär att förhållandet mellan motorernas nominella varvtal behålls över hela varvtalsområdet.

Normalt Y-kopplas små motorer (200/400 V, D/Y). Stora motorer D-kopplas (400/690 V, D/Y).

Motorernas sammanlagda strömförbrukning får inte överstiga frekvensomformarens maximala nominella utström I

VLT,N

Problem kan uppstå vid start på låga varvtalsvärden om motorernas storlek skiljer sig mycket. Detta beror på att det förhållandevis höga resistiva motståndet i

66 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

små motorer kräver högre spänning vid start och vid låga varvtal.

I system med parallellkopplade motorer kan inte det elektroniska termiska reläet (ETR) i frekvensomformaren användas som motorskydd för de enskilda motorerna. Detta innebär att extra motorskydd måste användas, t ex separata termistorer eller termiska reläer i varje motor.

Observera att de enskilda motorkabellängderna till varje motor ska adderas och att summan inte får överstiga den tillåtna totala kabellängden.

Termiskt motorskydd

Det elektroniska termiska reläet i UL-godkända frekvensomformare har fått UL-godkännande som motorskydd för drift av en motor, när parametern 128 är inställd på ETR Tripp och parametern 105 programmerad till motorns märkström (se motorns märkskylt).

VLT

5000 Design Guide

OBS!

Denna funktion finns endast för VLT 5032-5052, 200-240 V; VLT 5122-5552, 380-500 V; och VLT 5042-5602, 525-690 V. Om temperaturen i bromsmotståndet blir för hög och termokontakten löser ut, avbryter frekvensomformaren bromsoperationen. Motorn påbörjar utrullningen. En KLIXON-switch måste installeras med funktionen "brytande kontakt". Om funktionen inte används ska 106 och 104 kortslutas tillsammans.

Elektrisk installation - bromskabel

(Endast standard med broms och utökad med broms. Typkod: SB, EB, DE, PB).

Nr 81, 82 Bromsmotståndsplintar

Kabeln för bromsmotståndet ska vara skärmad. Skärmen förbinds med den ledande bakre plåten på frekvensomformaren och till bromsmotståndets metallchassi med hjälp av kabelklämmor. Bromskabelns ledararea dimensioneras efter bromsmomentet. Om du vill ha ytterligare information om säker installation läser du bromsinstruktionerna MI.

90.FX.YY och MI.50.SX.YY.

Elektrisk installation - temperaturbrytare för bromsmotstånd

Moment: 0,5-0,6 Nm Skruvdimension: M3

Funktion

OBS!

Tänk på att spänningen på plintarna kan uppgå till 1099 V DC.

Elektrisk installation - lastdelning

(Endast utökning med modellbeteckning EB, EX, DE, DX).

Nr 88, 89 Lastdelning

Plintar för lastdelning

Anslutningskabeln ska vara skärmad och maxlängden från frekvensomformaren till DC-skenan är 25 meter. Lastdelning innebär att flera frekvensomformares DCmellankretsar kan sammankopplas.

Funktion

OBS!

Observera att det kan förekomma spänningar på upp till 1099 V DC på plintarna. Lastdelning kräver extra utrustning. I instruktionerna för lastdelning, MI.

50.NX.XX, finns ytterligare information.

Elektrisk installation

Nr 106, 104, 105 Temperaturbrytare för bromsmot-

MG.52.B1.07 - VLT

Funktion

stånd.

är ett registrerat varumärke för Danfoss 67

Åtdragningsmoment och skruvdimensioner

Av tabellen framgår de åtdragningsmoment som gäller för plintarna i frekvensomformaren. I VLT 5001-5027

VLT

5000 Design Guide

200-240 V, VLT 5001-5102 380-500 V och VLT 5001-5062 525-600 V fästs kablarna med skruvar. I VLT 5032 - 5052 200-240 V, VLT 5122-5552 380-500 V, VLT 5042-5602 525-690 V fästs kablarna med bultar. Dessa värden gäller för följande plintar:

Nätplintar Num-

mer

Motorplintar

Nummer

91, 92, 93

L1, L2, L3

96, 97, 98

U, V, W

Jordplintar

Num-

94, 95, 99

mer

Bromsmotståndsplintar

81, 82

Lastdelning

88, 89

VLT-modell 200-240 V

Moment [Nm] T

Verktyg

bultdimension

5001-5006 0,6 M3 Spårskruvmejsel 5008 IP20 1,8 M4 Spårskruvmejsel 5008-5011 IP54 1,8 M4 Spårskruvmejsel 5011-5022 IP20 3 M5 4 mm insexnyckel 5016-5022

31)

IP54 3 M5 4 mm insexnyckel 5027 6 M6 4 mm insexnyckel 5032-5052

380-500 V

11,3 M8 (bult och pinne)

5001-5011 0,6 M3 Spårskruvmejsel 5016-5022 IP20 1,8 M4 Spårskruvmejsel 5016-5027 IP54 1,8 M4 Spårskruvmejsel 5027-5042 IP20 3 M5 4 mm insexnyckel 5032-5042

IP54 3 M5 4 mm insexnyckel 5052-5062 6 M6 5 mm insexnyckel 5072-5102 IP20 15 M6 6 mm insexnyckel

5122-5302 5352-5552

IP54

19 M10-bult 16 mm skruvnyckel 19 M10-bult (kompressions-

24 M8 8 mm insexnyckel

16 mm skruvnyckel

fläns)

525-600 V

5001-5011 0,6 M3 Spårskruvmejsel 5016-5027 1,8 M4 Spårskruvmejsel 5032-5042 3 M5 4 mm insexnyckel 5052-5062

525-690 V

5042-5352 5402-5602

6 M6 5 mm insexnyckel

19 M10-bult 16 mm skruvnyckel 19 M10-bult (kompressions-

16 mm skruvnyckel

fläns)

1) Bromsplintar: 3,0 Nm, Mutter: M6

2) Broms och lastdelning: 14 Nm, M6 insexskruv

3) IP54 med RFI - Nätplintar 6Nm, Skruv: M6 - 5 mm insexnyckel

4) Lastdelning och bromsplintar: 9,5 Nm; M8-bult

5) Bromsplintar: 9,5 Nm; M8-bult.

68 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Elektrisk installation - extern fläkt

Moment 0,5-0,6 Nm Skruvdimension: M3

Finns i 5122-5552, 380-500 V; 5042-5602, 525-690 V, 5032-5052, 200-240 V i alla kapslingstyper. Gäller endast IP54-enheterna inom effektintervallen VLT 5016-5102, 380-500 V och VLT 5008-5027, 200-240 V AC. Om frekvensomformaren försörjs med DC-buss (lastdelning) försörjs kylfläktarna inte med växelström. I detta fall måste de försörjas med en extern AC-försörjning.

Elektrisk installation - 24 V extern DC-försörjning

(Endast utökade versioner. Typkod: PS, PB, PD, PF, DE, DX, EB, EX).

Skruestørrelse: M3

Nr. 1-3 Reläutgång; 1+3 brytande, 1+2 slutan-

4, 5

Funktion

de. Se parameter 323 i handboken. Se även Allmänna tekniska data.

Reläutgång; 4+5 slutande. Se parameter 326 i handboken. Se även Allmänna

tekniska data.

Elektrisk installation

Moment: 0,5-0,6 Nm Skruvdimension: M3

Nr 35, 36 24 V extern DC-försörjning

Extern 24 V DC-försörjning kan användas för lågspänningsmatning till styrkort och eventuellt installerade tillvalskort. Detta innebär att du kan använda LCP fullt ut (inklusive parameterinställning) utan att nätspänningen är påslagen. Observera att varning för låg spänning visas då 24 V DC är ansluten. Det förekommer dock ingen trippning. Om 24 V DC-försörjning är tillslagen när nätspänningen slås på eller slås på samtidigt som denna, ska du programmera en fördröjning på minst 200 ms i parameter 120 Startfördröjning. En trög nätsäkring på minst 6 A kan installeras för att skydda den externa 24 V DC-försörjningen. Effektförbrukningen är 15-50 W och beror på belastningen av styrkortet.

Funktion

OBS!

För att en säker galvanisk isolering (PELV-typ) ska upprätthållas på frekvensomformarens styrplintar, måste den anslutna 24 V DC-försörjningen vara av typen PELV.

Elektrisk installation - reläutgång

Tilspændingsmoment: 0,5 - 0,6 Nm

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 69

Elinstallation, nätkablar

VLT

5000 Design Guide

Bookstyle VLT 5001-5006 200-240 V VLT 5001-5011 380-500 V

Compact IP 20/Nema 1

Compact IP 54 VLT 5001-5006 200-240 V VLT 5001-5011 380-500 V VLT 5001-5011 525-600 V

Compact IP 20/Nema 1 VLT 5008-5027 200-240 V VLT 5016-5062 380-500 V VLT 5016-5062 525-600 V

70 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Compact IP 54 VLT 5008-5027 200-240 V VLT 5016-5062 380-500 V

Elektrisk installation

Compact IP 00/NEMA 1 (IP 20) VLT 5032-5052 200-240 V

MG.52.B1.07 - VLT

Compact IP 54 VLT 5032-5052 200-240 V

är ett registrerat varumärke för Danfoss 71

VLT

5000 Design Guide

Compact IP 20 VLT 5072-5102 380-500 V

Compact IP 54 VLT 5072-5102 380-500 V

Compact IP 21/IP 54 med frånskiljare och säkring VLT 5122-5152 380-500 V, VLT 5042-5152 525-690 V OBS! RFI-switchen fungerar inte i 525-690 V-frekvensomformare.

Compact IP 00 utan frånskiljare och säkring VLT 5122-5152 380-500 V, VLT 5042-5152 525-690 V

72 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Compact IP 21/IP 54 med frånskiljare och säkring VLT 5202-5302 380-500 V, VLT 5202-5352 525-690 V

Observera: RFI-switchen fungerar inte i 525-690 V-frekvensomformare.

Compact IP 00 med frånskiljare och säkring VLT 5202-5302 380-500 V, VLT 5202-5352 525-690 V

Compact IP 00 med frånskiljare och säkring VLT 5352-5552 380-500 V, VLT 5402-5602 525-690 V

Compact IP 00 utan frånskiljare och säkring VLT 5352-5552 380-500 V, VLT 5402-5602 525-690 V

Observera: RFI-switchen fungerar inte i 525-690 V-frekvensomformare.

Elektrisk installation

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 73

VLT

5000 Design Guide

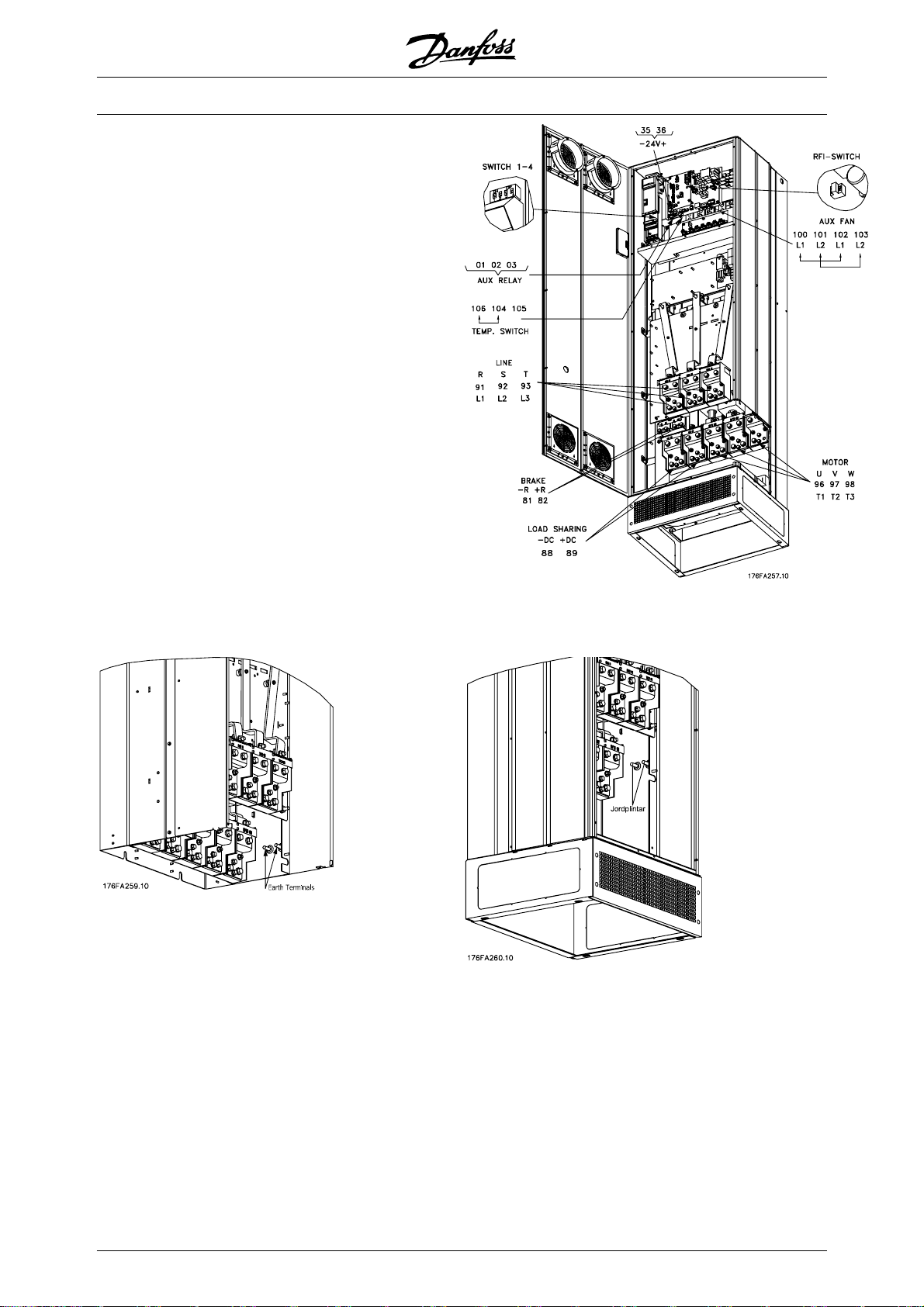

Jordplintarnas position, IP 00 Jordplintarnas position, IP 21/IP 54

Compact IP 21/IP 54 utan frånskiljare och säkring VLT 5352-5552 380-500 V, VLT 5402-5602, 525-690 V

Observera: RFI-switchen fungerar inte i 525-690 V-frekvensomformare.

74 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Elinstallation, nätkablar

VLT

5000 Design Guide

Bookstyle VLT 5001-5006 200-240 V VLT 5001-5011 380-500 V

Elektrisk installation

Compact IP 54 VLT 5001-5006 200-240 V VLT 5001-5011 380-500 V VLT 5001-5011 525-600 V

Compact IP 00/NEMA 1 VLT 5008-5027 200-240 V VLT 5016-5102 380-500 V VLT 5016-5062 525-600 V

MG.52.B1.07 - VLT

Compact IP 54 VLT 5008-5027 200-240 V VLT 5016-5062 380-500 V

är ett registrerat varumärke för Danfoss 75

VLT

5000 Design Guide

Compact IP 00/NEMA 1 (IP20) VLT 5032-5052 200-240 V

Compact IP 54 VLT 5072-5102 380-500 V

Compact IP 54 VLT 5032-5052 200-240 V

76 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Elektrisk installation - styrkablar

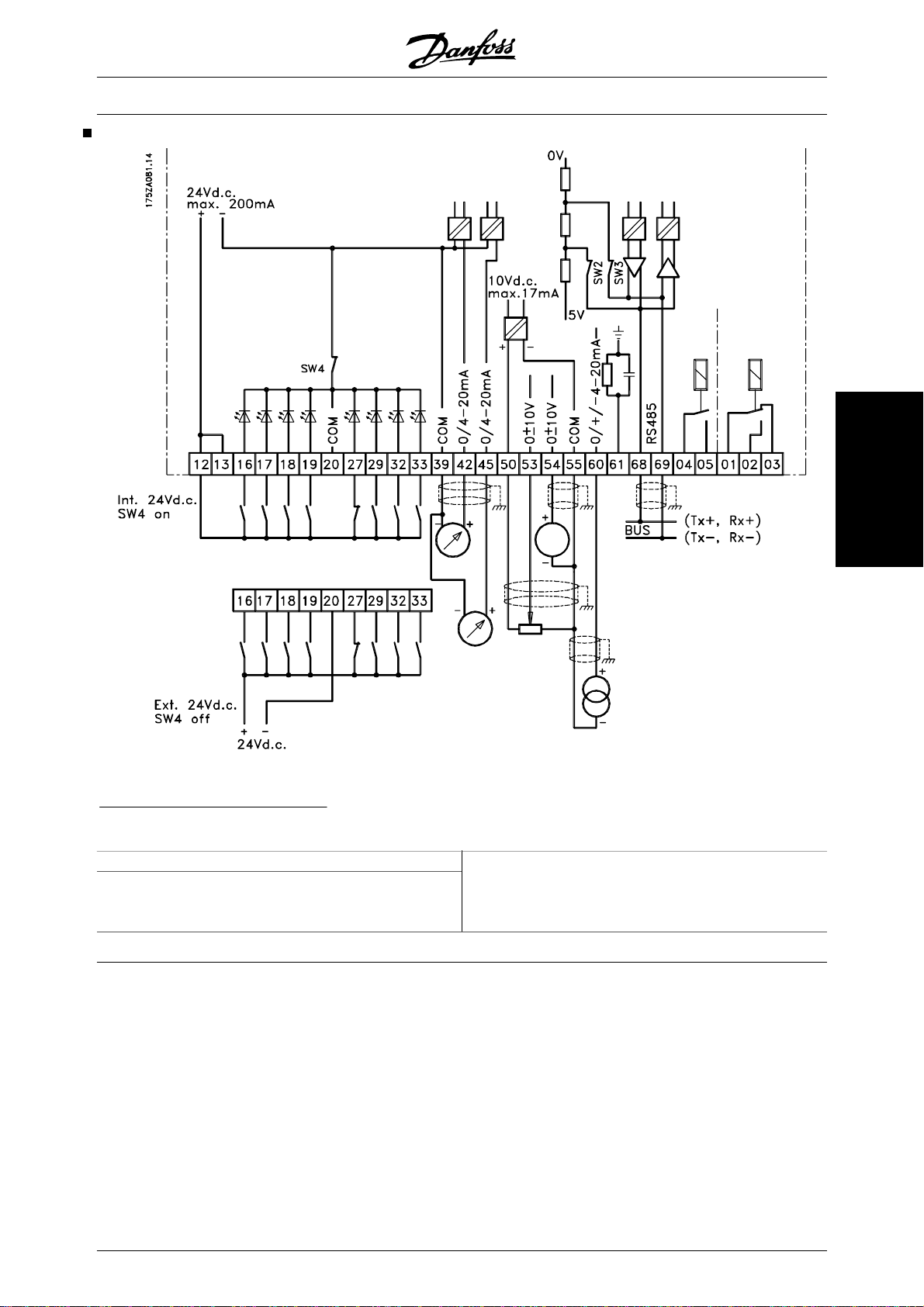

Alla plintar för styrkablarna sitter under skyddsplattan på frekvensomformaren. Skyddsplattan (se bilden) kan avlägsnas med hjälp av ett spetsigt föremål (en skruvmejsel eller liknande).

När skyddsplattan är borttagen kan EMC-korrekt installation påbörjas. Se ritningar i avsnittet EMC-korrekt installation.

Åtdragningsmoment: 0,5–0,6 Nm Skruvdimension: M3 Se avsnittet Jordning av skärmade styrledningar.

VLT

Nr Funktion 12, 13 Nätspänning till digitala ingångar.

16–33

20 Jordning för digitala ingångar

39 Jordning för analoga/digitala ut-

42, 45 Analoga/digitala utgångar för att

50 Nätspänning till potentiometer och

53, 54 Analog referensingång, spänning 0

55 Jordning för analoga referensing-

60 Analog referensingång, ström 0/4–

61 Uttag för seriell kommunikation. Se

68, 69 RS 485-gränssnitt, seriell kommu-

5000 Design Guide

Om 24 V DC ska kunna användas för digitala ingångar måste omkopplare 4 på styrkortet vara stängd (läge "ON").

Digitala ingångar/pulsräknaringångar

gångar

ange frekvens, referens, ström och moment

termistor 10 V DC

–±10 V

ångar

20 mA

avsnittet Bussanslutning. Den här plinten ska normalt inte användas.

nikation. Omkopplare 2 och 3 (omkopplare 1–4) måste vara stängda på den första och sista frekvensomformaren där den anslutits till en buss. I resten av frekvensomformarna måste omkopplarna 2 och 3 vara öppna. Fabriksinställningen är stängt läge (läge "ON").

Elektrisk installation

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 77

VLT

5000 Design Guide

78 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Elektrisk installation

VLT

5000 Design Guide

Konvertering av analog inspänning

Strömingångssignal till spänningsingång 0-20 mA • 0-10 V 4-20 mA • 2-10 V

Anslut en resistor på 510 ohm mellan ingångsplintarna 53 och 55 (terminal 54 och 55) och justera minimi- och maximivärden i parameter 309 och 310 (parameter 312 och 313).

Elektrisk installation

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 79

Elektrisk installation - bussanslutning

Den seriella bussförbindelsen anslus i enlighet med RS 485-normen (2-ledare) till frekvensomformarens plintar 68/69 (signal P och N). Signal P är den positiva potentialen (TX+, RX+) och signal N är den negativa potentialen (TX-, RX-).

Om flera frekvensomformare ska anslutas till samma master ska dessa parallellkopplas.

För att undvika spänningsutjämningsströmmar i skärmen kan kabelns skärm förbindas till jord via plint 61 (vilken är ansluten till chassit via ett RC-led).

VLT

5000 Design Guide

Bussavslutning Bussen ska avslutas med ett resistansnät i de båda slutpunkterna. För detta ändamål sätts switch 2 och 3 på styrkortet i position "ON".

DIP Switches 1-4

Dip-switchen finns på styrkortet. Den används i samband med seriell kommunikation på plint 68 och 69. Bilden visar fabriksinställningen för switcharna.

Switch 1 har ingen funktion. Switch 2 och 3 används för terminering av RS 485gränssnitt, seriell kommunikation. Switch 4 används för att isolera den interna 24 V DCförsörjningens jord från den externa 24 V DC-försörjningens jord.

OBS!

Tänk på att då switch 4 står i position "off" är den externa 24 V DC-försörjningen galvaniskt isolerad från frekvensomformaren.

80 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Elektrisk installation - EMC-säkerhetsåtgärder

Följande riktlinjer ges i enlighet med praxis vad gäller installation av frekvensomformare. Du rekommenderas att följa de här riktlinjerna när EN 61000-6-3, EN 61000-6-4, EN 55011 eller EN 61800-3 First environ- ment (publika nät) måste uppfyllas. Om installationen finns i EN 61800-3 Second environment (industrinät), dvs. i industrinätverk eller i en installation som har en egen transformator, är det tillåtet att avvika från de här riktlinjerna. Detta rekommenderas emellertid inte. Ytterligare information finns i CE-märkning, Emission och EMC-testresultat under avsnittet om speciella förhållanden i Design Guide.

God praxis för att uppnå EMC-korrekt elektrisk installation:

• Använd endast flätade, skärmade motorkablar och flätade, skärmade styrkablar. Skärmtäckningen bör ligga på minst 80 %. Skärmen måste vara av metall - vanligtvis koppar, aluminium, stål eller bly. Det finns inga speciella krav för nätkabeln.

• Vid installationer i metallrör är det inte nödvändigt att använda skärmad kabel, men motorkabeln måste installeras i ett eget metallrör. Full inkoppling av skyddsrör från frekvensomformaren till motorn krävs. EMCprestanda för flexibla skyddsrör varierar mycket och information från tillverkaren krävs.

• Jorda båda ändarna av såväl motorkablarnas som styrkablarnas kabelskärmar. I vissa fall går det inte att ansluta kabelskärmen i båda ändarna. I de här fallen är det viktigt att ansluta kabelskärmen till frekvensomformaren. Se även Jordning av flätade skärmade styr- kablar.

• Undvik tvinnade skärmändar (pigtails) vid anslutningspunkten. Detta ökar skärmens hög-

frekvensimpedans, vilket reducerar dess effektivitet vid höga frekvenser. Använd kabelbyglar eller EMC-packboxar med låg impedans i stället.

• Det är viktigt att uppnå en god elektrisk kontakt mellan monteringsplattan som frekvensomformaren är installerad på och frekvensomformarens metallchassi. Detta gäller emellertid inte IP 54-enheter, eftersom de har utformats för väggmontering, samt VLT 5122-5552 380-500 V, 5042-5602 525-690 V och VLT 5032-5052 200-240 V i IP20/NEMA 1-kapsling och IP 54/NEMA 12-kapsling.

• Använd låsbrickor och galvaniskt ledande monteringsplåtar för att uppnå god elektrisk koppling för IP00- och IP20-installationer.

• Undvik om möjligt att använda oskärmade motorkablar eller styrkablar inne i apparatskåp som innehåller frekvensomformare.

• En oavbruten högfrekvenskoppling mellan frekvensomformaren och motorenheterna krävs för IP54-enheter.

Ritningen nedan visar ett exempel på en EMC-korrekt elektrisk installation av en IP 20-frekvensomformare, där frekvensomformaren är monterad i ett installationsskåp med en utgångskontaktor och kopplad till en PLC, vilken i detta exempel är installerad i ett separat skåp. I IP 54-enheter och VLT 5032-5052, 200-240 V i IP20/IP21/NEMA 1-kapsling är skärmkablarna anslutna med hjälp av EMC-kretsar för att garantera fullvärdig EMC-prestanda. Se bild. Det finns andra sätt att göra installationen på som kan ge lika bra EMCprestanda, under förutsättning att du följer ovanstående riktlinjer.

Obs! Om installationen inte utförs enligt instruktionerna eller om oskärmade kablar och styrkablar används så uppfylls inte alla emissionskrav, även om immunitetskraven uppfylls. Ytterligare information finns i avsnittet EMC-testresultat i Design Guide.

Elektrisk installation

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 81

VLT

5000 Design Guide

82 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Elektrisk installation

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 83

VLT

5000 Design Guide

Användning av EMC-korrekta kablar

Flätade, skärmade kablar bör användas för att optimera EMC-immuniteten hos styrkablar och EMCemissionen från motorkablar.

En kabels förmåga att reducera in- och utstrålning av elektriska störningar bestäms av överföringsimpedansen (Z

). Kabelns skärm är normalt utformad för att

reducera överföringen av elektriska störningar, men skärmar med lägre överföringsimpedans (Z

) är ef-

fektivare än skärmar med högre överföringsimpedans

Överföringsimpedans (Z

) kan bedömas med ut-

gångspunkt från följande faktorer:

Skärmmaterialets ledningsförmåga.

Kontaktresistansen mellan de enskilda

skärmledarna.

Skärmtäckningen, dvs den fysiska area av

kabeln som täcks av skärmen (uppges ofta som ett procentvärde).

Skärmtypen, dvs det flätade eller tvinnade

mönstret.

Aluminiumklädd med koppartråd.

Kabel med tvinnad koppartråd eller stålarmering.

Enkelt skikt flätad koppar med skärmtäckning med varierande procentvärden. Detta är Danfoss normala referenskabel.

Dubbelt kopparskikt.

Överföringsimpedans (ZT ) anges sällan av kabeltillverkaren, men det går ofta att uppskatta impedansen

) utifrån en bedömning av kabelns fysiska dimen-

sioner och uppbyggnad.

Dubbelt skikt flätad koppartråd med ett magnetiskt skärmat mellanskikt.

Kabel som löper i kopparrör eller stålrör.

Blykabel med 1,1 mm väggtjocklek.

84 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Elektrisk installation - jordning av styrkablar

I princip ska alla styrkablar vara skärmade och skärmen ska förbindas i båda ändar till enhetens metallchassi med hjälp av kabelklämmor.

Av nedanstående bilder framgår hur en korrekt jordning genomförs och hur man går tillväga i tveksamma fall.

Korrekt jordning

Styrkablar och kablar för seriell kommunikation ska monteras med kabelklämmor i båda ändar för att säkerställa bästa möjliga elektriska kontakt

Felaktig jordning Använd inte tvinnade skärmändar (pigtails). De förstör skärmimpedansen vid höga frekvenser.

Säkring av jordpotentialer mellan PLC och VLT

Olika jordpotentialer mellan frekvensomformaren och PLC (etc) kan förorsaka elektriska störningar som kan störa systemet i sin helhet. Detta problem kan lösas genom att en utjämningskabel monteras vid sidan av styrkabeln. Minsta ledararea: 16 mm

Vid 50/60 Hz brumloopar

Om mycket långa styrkablar används, kan störande 50/60 Hz brumloopar uppstå. Detta problem kan lösas genom att låta jordförbindningen i ena änden av skärmen via en 100 nF kondensator med kort benlängd.

Kablar för seriell kommunikation Lågfrekventa störningsströmmar mellan två frekvensomformare kan elimineras genom att ena änden av skärmen förbinds med plint 61. Denna plint är förbunden till jord via en intern RC-ledning. En partvinnad (twisted pair) kabel bör användas för att reducera den differensiella interferensen mellan ledarna.

Elektrisk installation

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 85

VLT

5000 Design Guide

RFI-switch

Nätförsörjning isolerad från jord: Om frekvensomformaren matas med nätspänning från ett isolerat nät (IT-nät) eller TT/TN-S-nät med jordad gren, bör RFI-switchen ställas i läget OFF (av) du vill ha mer information, se IEC 364-3. Om optimal EMC-prestanda behövs, parallellkopplade motorer ansluts eller motorkabellängden överskrider 25 m, bör switchen ställas i läget ON (på). Om omformarens interna RFI-kapacitanser (filterkondensatorerna), som normalt är inkopplade mellan chassit och mellankretsen, är i läget OFF (av), är dessa bortkopplade för att det inte ska uppstå skador på mellankretsen och för att minska jordströmmen (enligt IEC 61800-3). Se även tillämpningsnoteringen VLT på IT-nät, MN.

90.CX.02. Det är viktigt att använda isolationsvakter som kan användas tillsammans med nätströmselektronik (IEC 61557-8).

OBS!

Ändra inte RFI-switchen när nätspänningen till frekvensomformaren är påslagen. Kontrollera att nätströmmen är bruten innan du rör RFI-switchen.

. Om

RFI-switcharnas läge

Bookstyle IP 20 VLT 5001-5006 200-240 V VLT 5001-5011 380-500 V

OBS!

Öppen RFI-switch är endast tillåten vid fabriksprogrammerade switchfrekvenser.

OBS!

RFI-switchen aktiverar kondensatorernas jordanslutning galvaniskt.

De röda switcharna kan slås av och på med hjälp av till exempel en skruvmejsel. De är i avslaget läge när de är utdragna och i påslaget läge när de är intryckta. Fabriksinställning är PÅ.

Strömförsörjning från jordat nät: RFI-switchen vensomformaren ska uppfylla EMC-standard.

1) Inte möjligt med 5042-5602, 525-690 V-enheter.

måste ställas i läge ON (på) för att frek-

Compact IP 20/NEMA 1 VLT 5001-5006 200-240 V VLT 5001-5011 380-500 V VLT 5001-5011 525-600 V

86 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Compact IP 20/NEMA 1 VLT 5008 200-240 V VLT 5016-5022 380-500 V VLT 5016-5022 525-600 V

Compact IP 20/NEMA 1 VLT 5011-5016 200-240 V VLT 5027-5032 380-500 V VLT 5027-5032 525-600 V

Compact IP 20/NEMA 1

Elektrisk installation

VLT 5022-5027 200-240 V VLT 5042-5102 380-500 V VLT 5042-5062 525-600 V

Compact IP 54 VLT 5001-5006 200-240 V VLT 5001-5011 380-500 V

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 87

Compact IP 54 VLT 5008-5011 200-240 V VLT 5016-5027 380-500 V

VLT

5000 Design Guide

Compact IP 54 VLT 5072-5102 380-500 V

Compact IP 54 VLT 5016-5027 200-240 V VLT 5032-5062 380-500 V

88 MG.52.B1.07 - VLT

Alla kapslingstyper

VLT 5122-5552 380-500 V

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Seriell buss Protokoll

Telegramtrafik

Styr- och svarstelegram Telegramtrafiken i ett master/slav-system styrs av mastern. Utan förstärkare kan maximalt 31 slavar anslutas till en master. Med förstärkare kan maximalt 126 slav anslutas till en master.

Mastern sänder kontinuerligt styrtelegram adresserade till slavarna och avvaktar svarstelegram från dessa. Slavens svarstid är maximalt 50 ms.

Slaven sänder ett svarstelegram endast efter det att den mottagit ett felfritt telegram som är adresserat till slaven ifråga.

Innehållet i en byte Varje byte som överförs börjar med en startbit. Därefter överförs 8 databitar, vilket motsvarar en byte. Varje byte kontrolleras med hjälp av en paritetsbit, som ska vara “1” vid jämn paritet (dvs. ett jämnt antal binära 1:or i gruppen av 8 databitar och paritetsbiten). Varje byte avslutas med en stoppbit och består således av totalt 11 bit.

Telegramuppbyggnad

Varje telegram börjar med en startbyte (STX) = 02 Hex. Därefter följer en byte som anger telegrammets längd (LGE) och en byte som anger frekvensomformarens adress (ADR). Därefter följer ett antal databyte (varierar beroende på telegramtyp). Telegrammet slutar med en datakontrollbyte (BCC).

Broadcast En master kan samtidigt sända samma telegram till alla slavar som är anslutna till bussen. Vid sådan broadcast-kommunikation sänder slaven ingen bekräftelse tillbaka till mastern på att telegrammet mottagits korrekt. Broadcast-kommunikation anges i adressbyten (ADR), se Telegramuppbyggnad.

Telegramtider Hastigheten för kommunikationen mellan master och slav beror på baudhastigheten. Frekvensomformarens baudhastighet ska vara densamma som masterns baudhastighet, och ställs in i parameter 501 Baudhastighet. Efter ett svarstelegram från slaven måste en paustid motsvarande minst 2 byte (22 bitar) förflyta innan mastern kan sända ett nytt telegram. Vid en baudhastighet på 9 600 baud krävs en paus på minst 2,3 ms. Sedan mastern avslutat telegrammet, ska slavens svarstid tillbaka till mastern vara maximalt 20 ms, och det ska vara en paus på minst 2 byte.

Paus, min: 2 byte

Seriell kommunikation

MG.52.B1.07 - VLT

Svarstid, min: 2 byte

Svarstid, max: 20 ms

Tiden mellan enskilda byte i ett telegram får maximalt motsvara 2 byte och telegrammet måste vara avslutat inom 1,5 x nominell telegramtid. Vid en baudhastighet

är ett registrerat varumärke för Danfoss 89

VLT

5000 Design Guide

på 9 600 baud och en telegramlängd på 16 byte ska telegrammet vara avslutat efter 27,5 ms.

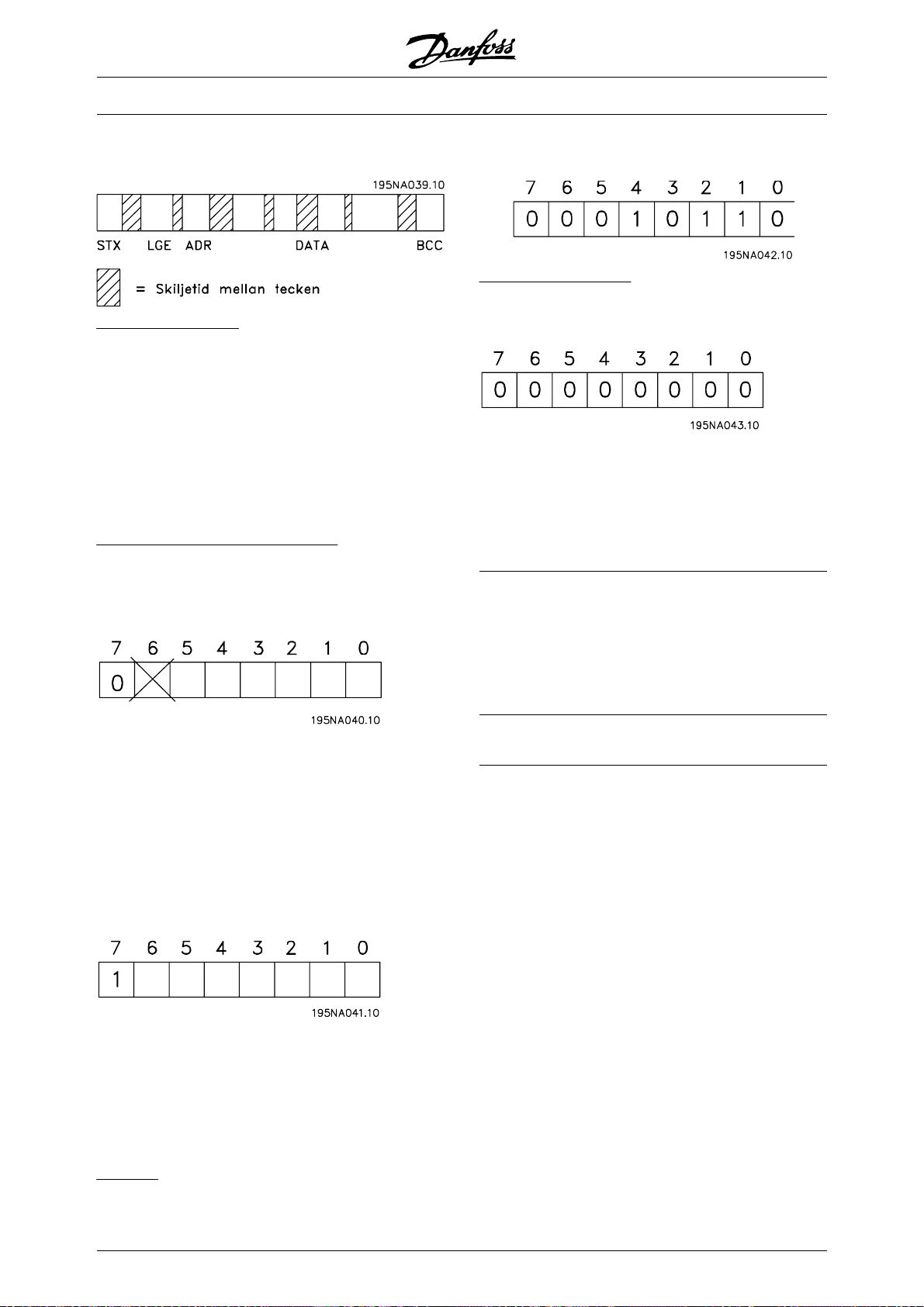

Telegramlängd (LGE) Med telegramlängd menas antalet databyte plus adressbyten ADR och datakontrollbyten BCC.

Telegram med 4 databyte har följande längd: LGE = 4 + 1 + 1 = 6 byte Telegram med 12 databyte har följande längd: LGE = 12 + 1 + 1 = 14 byte Telegram som innehåller text har längden 10+n byte. 10 byte är fasta, och "n" är ett antal byte som varierar beroende på textens längd).

Frekvensomformarens adress (ADR) Två olika adressformat används, i vilka frekvensomformarens adressområde är 1-31 respektive 1-126.

1. Adressformat 1-31 Byten för adressområdet 1-31 har följande profil:

Skrivning sker till frekvensomformaradress 22 (16H) med adressformat 1-31:

Datakontrollbyte (BCC) Datakontrollbyten förklaras med hjälp av ett exempel: Innan första byten i telegrammet mottages är den beräknade kontrollsumman (BCS) lika med 0.

När den första byten (02H) är mottagen: BCS = BCC EXOR "första byten" (EXOR = exklusivt eller)

BCS = 0 0 0 0 0 0 0 0 (00 H) EXOR 1:a byten = 0 0 0 0 0 0 1 0 (02H) BCC = 0 0 0 0 0 0 1 0 (02H)

Varje ytterligare efterföljande byte grindas med BCS EXOR och ger en ny BCC, t ex.:

Bit 7 = 0 (adressformat 1-31 aktivt)

Bit 6 används inte

Bit 5 = 1: Broadcast, addresbit (0-4) används inte

Bit 5 = 0: Ingen Broadcast

Bit 0-4 = Frekvensomformaradress 1-31

2. Adressformat 1-126 Byten för adressområde 1-126 har följande profil:

Bit 7 = 1 (adressformat 1-126 aktivt)

Bit 0-6 = Frekvensomformaradress 1-126

Bit 0-6 = 0 Broadcast

BCS = 0 0 0 0 0 0 1 0 (02H) EXOR 2:a byten

= 1 1 0 1 0 1 1 0 (D6H)

BCC = 1 1 0 1 0 1 0 0 (D4H)

Slaven sänder tillbaka adressbyten oförändrad i svarstelegrammet till mastern.

Exempel:

90 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Databyteblock

Databyteblockens uppbyggnad beror på telegramtypen. Det finns tre telegramtyper, som gäller för både styrtelegram (master•slav) och svarstelegram (slav⇒master). De tre telegramtyperna är:

Parameterblock, som används för överföring

av parametrar mellan master och slav. Ett datablock är uppbyggt av 12 byte (6 ord) och innehåller även processblocket.

Ett processblock består av ett datablock på

fyra byte (2 ord) och omfattar:

Styrord och referensvärde

Statusord och aktuell utfrekvens

(från slav till master)

Textblock, som används för att läsa eller skri-

va text via datablocket.

Parameterkommandon master⇒slav Bit nr

14 13 12 Parameterkommando

0 0 0 0 Inget kommando 0 0 0 1 Läs parametervärde 0 0 1 0 Skriv parametervärde i RAM

(ord)

0 0 1 1 Skriv parametervärde i RAM

(dubbelord)

1 1 0 1 Skriv parametervärde i RAM

och EEPROM (dubbelord)

1 1 1 0 Skriv parametervärde i RAM

och EEPROM (ord)

1 1 1 1 Läs/skriv text

Svar slav⇒master Bit nr.

15 14 13 12

0 0 0 0 Inget svar 0 0 0 1 Parametervärde överfört (ord) 0 0 1 0 Parametervärde överfört

0 1 1 1 Kommandot kan inte utföras 1 1 1 1 Text överförd

Om kommandot inte kan utföras, sänder slaven svaret: 0111 Kommandot kan inte utföras och ger följande felmeddelande i parametervärdet (PWE):

Svar

(dubbelord)

Parameterkommandon och svar (AK).

12–15 används för överföring av parameterkommandon från master till slav och för slavens bearbetade svar tillbaka till mastern.

Svar (0111) Felmeddelande

0 Det använda parameternumret

finns inte

1 Det går inte att skriva till den

via bussen

2 Datavärdet överskrider

parameterns gränser

3 Det använda subindexet

finns inte 4 Parametern är inte av vektortyp 5 Datatypen passar inte den

via bussen

17 Dataändring i den angivna para-

metern är inte möjlig i frekvensomfor-

marens nuvarande läge.

Vissa parametrar kan bara ändras när

motorn är avstängd.

130 Den angivna parametern kan inte nås

via bussen

131 Dataändring är inte möjlig eftersom

fabriksinställning är vald

Seriell kommunikation

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 91

VLT

5000 Design Guide

Parameternummer (PNU) Bit nr 0–10 används för överföring av parameternummer. Den aktuella parameterns funktion framgår av parameterbeskrivningen i avsnittet Programmering.

Index

Index används tillsammans med parameternumret för läs-/skrivåtkomst av indexerade parametrar, t ex parameter 615 Felkod . Index består av 2 byte, en lowbyte och en highbyte, men endast lowbyte används som index.

Exempel - Index: Den första felkoden (index [1]) i parameter 615 Fel- kod ska läsas. PKE = 1267 Hex (läs parameter 615 Felkod.) IND = 0001 Hex - Index nr 1.

Frekvensomformaren svarar i parametervärdeblocket (PWE) med en felkod i intervallet 1–99. Se Översikt över varningar och larm för tolkning av felkoden.

längden är angiven i telegrammets andra byte, LGEbyten. För att en text ska kunna läsas via PWE-blocket måste parameterkommandot (AK) sättas till ”F” hexadecimalt.

Indexbyten används för att ange om det är ett läs- eller ett skrivkommando. Vid ett läskommando ska index ha följande format:

Vissa frekvensomformare har parametrar till vilka du kan skriva text. För att en text ska kunna skrivas via PWE-blocket måste parameterkommandot (AK) sättas till ”F” hexadecimalt. Vid ett skrivkommando ska index ha följande format:

Parametervärde (PWE)

Parametervärdeblocket består av 2 ord (4 byte), och värdet beror på det givna kommandot (AK). Om mastern frågar efter ett parametervärde, finns inget värde i PWEblocket. Om parametervärdet ska ändras av mastern (write), skrivs det nya värdet i PWE-blocket och sänds till slaven. Om slaven svarar på ett parameterkrav (läskommando), överförs det aktuella parametervärdet i PWEblocket och sänds tillbaka till mastern. Om en parameter inte innehåller något numeriskt värde, utan i stället flera olika dataalternativ, t ex parameter 001 Språk, där [0] motsvarar engelska och [3] motsvarar danska, väljer du önskat alternativ genom att skriva in värdet i PWE-blocket. Se Exempel - Val av datavärde.

Via den seriella kommunikationen går det bara att läsa parametrar som har datatyp 9 (textsträng). Parameter 621–635 Typskyltdata har datatyp 9. I parameter 621 Frekvensomformarmodell kan man t ex avläsa frekvensomformarens storlek och dess nätspänningsområde. När en textsträng överförs (läses) är telegramlängden variabel, eftersom texterna är olika långa. Telegram-

Datatyper som stöds av frekvensomformaren:

Datatyper

Beskrivning 3 Integer 16 4 Integer 32 5 Unsigned 8 6 Unsigned 16 7 Unsigned 32 9 Textsträng

10 Bytesträng 13 Tidsskillnad 33 Reserverad 35 Bitsekvens

Unsigned betyder att det inte finns något förtecken i telegrammet.

92 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Exempel - Skrivning av parametervärde: Parameter 202 Utfrekvens övre gräns, f

ska ändras

MAX

till 100 Hz. Det nya värdet ska finnas kvar även efter ett strömavbrott, så det skrivs i EEPROM.

PKE = E0CA Hex - Skriv till parameter 202

Utfrekvens övre gräns, f

MAX

IND = 0000 Hex

PWE

= 0000 Hex

HIGH

= 03E8 Hex - Datavärde 1000 mot-

LOW

svarar 100 Hz, se konvertering.

Svaret från slaven till mastern blir:

Exempel - Val av datavärde: Enheten kg/timme [20] ska väljas i parameter 416 Pro- cessenheter . Det nya värdet ska finnas kvar även efter ett strömavbrott, så det skrivs i EEPROM.

PKE = E19F Hex – Skriv till parameter 416

Processenheter

IND = 0000 Hex

PWE

= 0000 Hex

HIGH

= = 0014 Hex - Välj alternativet kg/

LOW

timme [20]

Svaret från slaven till mastern blir:

PWE

= 0000 Hex

HIGH

= 0000 Hex

LOW

Om vär-

det i parameter 207 Uppramptid 1 är 10 sekunder, blir svaret från slaven till mastern:

Konvertering: I avsnittet Fabriksinställningar finns de olika attributen för varje parameter sammanställda. Eftersom parametervärden endast kan överföras som heltal, måste en konverteringsfaktor användas om decimaltal ska överföras.

Exempel: Parameter 201 Uteffekt, nedre gräns f

har konver-

MIN

teringsfaktorn 0,1. Om du vill ställa in minimifrekvensen till 10 Hz måste värdet 100 överföras, eftersom en konverteringsfaktor på 0,1 betyder att det överförda värdet multipliceras med 0,1. Värdet 100 tolkas således som 10,0.

Konverteringstabell

Konverterings-

index

Konverterings-

faktor

74 0,1

2 100 1 10 0 1

-1 0,1

-2 0,01

-3 0,001

-4 0,0001

-5 0,00001

Seriell kommunikation

Exempel - Läsning av ett parametervärde:

Värdet i parameter 207 Uppramptid 1 önskas. Mastern skickar följande fråga:

PKE = 10CF Hex - läs parameter 207 Upp-

ramptid 1

IND = 0000 Hex

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 93

Processord

Blocket av processord är indelat i två block på vardera 16 bitar, som alltid kommer i den angivna ordningsföljden.

VLT

5000 Design Guide

PCD 1 PCD 2 Styrtelegram (master⇒slav) Styrtelegram (slav⇒master)

Styrord Referens-

värde

Statusord Aktuell ut-

frekvens

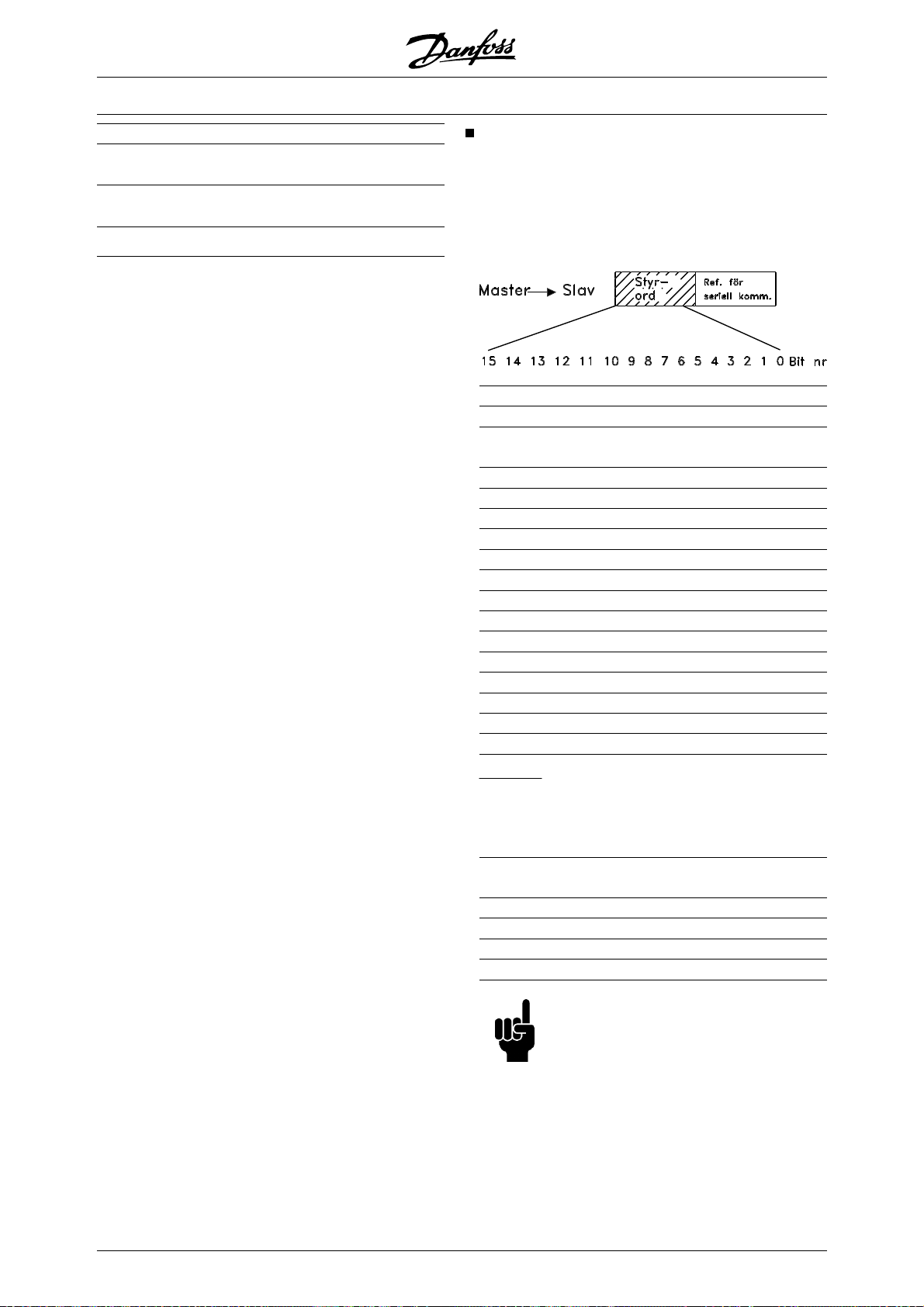

Styrord Enligt FC-profil

För att välja FC protocol i styrordet ska parameter 512 Telegramprofil anges till FC protocol [1].

Styrordet används för att sända kommandon från en styrenhet (t ex en dator) till en slavenhet (frekvensomformare).

Bit Bit = 0 Bit = 1 00 Förinställd referens, lsb 01 Förinställd referens,

msb 02 DC-broms Ramp 03 Utrullning Aktiv 04 Snabbstopp Ramp 05 Frys utgång Ramp aktiv 06 Rampstopp Start 07 Ingen funktion Återställning 08 Ingen funktion Jogg 09 Ramp 1 Ramp 2 10 Data ogiltiga Giltiga 11 Ingen funktion Relä 01 aktiverat 12 Ingen funktion Relä 04 aktiverat 13 Menyval (lsb) 14 Menyval (msb) 15 Ingen funktion Reversering

Bit 00/01: Bit 00/01 används för att välja mellan de förinställda referenserna (parametrar 215218 Förinställd referens) enligt följande tabell:

Förinställd

Parameter Bit 01 Bit 00

ref.

1 215 0 0 2 216 0 1 3 217 1 0 421811

OBS!

I parameter 508 Förinställt referensval väljs om Bit 00/01 ska sammanföras (grindas) med motsvarande funktion på de digitala ingångarna.

94 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Bit 02, DC-broms: Bit 02 = '0' medför DC-bromsning och stopp. Bromsström och varaktighet anges i parametrarna 125 och

126. Bit 02 = '1' ger ramp.

Bit 03, Utrullningsstopp: Bit 03 = '0' medför att frekvensomformaren genast 'släpper' motorn (utgångstransistorerna 'släcks'), så att motorn roterar fritt till stopp. Bit 03 = '1' medför att frekvensomformaren kan starta motorn om övriga startvillkor är uppfyllda. Obs! I parameter 502 Utrullningsstopp väljs om Bit 03 ska sam- manföras (grindas) med motsvarande funktion på en digital ingång.

Bit 04, Snabbstopp: Bit 04 = '0' medför att motorn rampas till stopp längs den i parameter 212 Snabbstopp, nedramptid inställda rampen.

Bit 05, Frys utfrekvens: Bit 05 = '0' medför att den aktuella utfrekvensen (i Hz) fryses. Den frysta utfrekvensen kan nu bara ändras med hjälp av de digitala ingångarna programmerade till Öka varvtal och Minska varvtal.

OBS!

Om Frys utfrekvens är aktiv, kan frekven- somformaren inte stoppas via Bit 06 Start eller via en digital ingång. Frekvensomformaren kan endast stoppas på följande sätt:

• Bit 03 Utrullningsstopp

• Bit 02 DC-bromsning

• Digital ingång programmerad

till DC-bromsning , Utrullnings-

stopp eller Återställning och utrullningsstopp.

Bit 06, Rampstopp/start: Bit 06 = '0' medför att motorn rampas ned till stopp via vald nedramp-parameter. Bit 06 = '1' medför att frekvensomformaren kan starta motorn om övriga startvillkor är uppfyllda. Obs! I parameter 505 Start väljs om Bit 06 Rampstopp/start ska sammanföras (grindas) med motsvarande funktion på en digital ingång.

Bit 07, Återställning: Bit 07 = '0' medför att ingen återställning sker. Bit 07 = '1' medför återställning efter tripp. Återställning aktiveras på signalens framflank, dvs vid växling från logiskt '0' till logiskt '1'.

Bit 08, Jogg: Bit 08 = '1' medför att utfrekvensen styrs till det värde som är inställt i parameter 213 Joggfrekvens.

Bit 09, Val av ramp 1/2: Bit 09 = '0' medför att ramp 1 är aktiv (parameter 207/208). Bit 09 = '1' medför att ramp 2 (parameter 209/210) är aktiv.

Bit 10, Data ogiltiga/Data giltiga: Används för att bestämma om frekvensomformaren ska använda eller ignorera styrordet. Bit 10 = '0' medför att styrordet ignoreras, Bit 10 = '1' medför att styrordet används. Den här funktionen behövs eftersom styrordet alltid ingår i telegrammet, oavsett vilken telegramtyp som används. Det måste alltså gå att koppla bort styrordet om det av något skäl inte ska användas vid uppdatering eller läsning av parametrarna.

Bit 11, relä 01: Bit 11 = '0' medför att relät inte är aktivt. Bit 11 = '1' medför att relä 01 är aktivt förutsatt att Styrordsbit är valt i parameter 323.

Bit 12, relä 04: Bit 12 = '0' medför att relä 04 inte är aktivt. Bit 12 = '1' medför att relä 04 är aktivt förutsatt att Styrordsbit är valt i parameter 326.

Bit 13/14, Parameterval: Bit 13 och 14 används för att välja mellan de fyra menyerna enligt följande tabell:

Meny 1 0 0 2 0 1 3 1 0 411

Funktionen är bara tillgänglig när alternativet Ext. me- nyval har valts i parameter 004 Aktiv meny. Obs! I parameter 507 Menyval väljs om Bit 13/14 ska sammanföras (grindas) med motsvarande funktion på de digitala ingångarna.

Bit 15 Reversering: Bit 15 = '0' medför att ingen reversering sker. Bit 15 = '1' medför reversering. Obs! Reverseringen är fabriksinställd till digital ingång i parameter 506 Reversering. Bit 15 medför reversering endast när du har valt Seriell kommunikation, Logiskt eller eller Logiskt och.

Bit 14 Bit 13

Seriell kommunikation

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 95

VLT

5000 Design Guide

Statusord enligt FC-profil

Statusordet används för att ge information till styrenheten (t ex en dator) om slavenhetens (frekvensomformarens) tillstånd. Slav⇒Master.

Bit Bit =0 Bit =1 00 Styrning inte klar Klar 01 VLT inte klar Klar 02 Utrullning Aktivera 03 Inget fel Tripp 04 Reserverat 05 Reserverat 06 Reserverat 07 Ingen varning Varning 08 09 Lokal styrning Busstyrning 10 Utanför område Frekvens OK 11 Kör ej Kör 12 Bromstest OK Bromstest, fel 13 Spänning OK Över gräns 14 Moment OK Över gräns 15 Termisk varning

Varvtal ≠ref.

Varvtal = ref.

Bit 00, Styrning inte klar/klar: Bit 00 = "0" betyder att frekvensomformaren har trippat. Bit 00 = “1“ betyder att frekvensomformarens styrning är klar, men att den nödvändiga försörjningen till effektdelen saknas (vid extern 24 V-försörjning för styrning).

Bit 01, Frekvensomformare klar: Bit 01 = ”1”. Frekvensomformaren är driftklar, men det finns ett aktivt utrullningskommando på de digitala ingångarna eller i den seriella kommunikationen.

Bit 02, Utrullningsstopp: Bit 02 = ”0”. Frekvensomformaren har ”släppt” motorn. Bit 02 = "1". Frekvensomformaren kan starta motorn när ett startkommando ges.

Bit 03, Inte utlöst/utlöst: Bit 03 = ”0” betyder att frekvensomformaren inte befinner sig i ett feltillstånd. Bit 03 = "1" betyder att frekvensomformaren har trippat och behöver en återställningssignal för att kunna startas om.

Bit 07, Ingen varning/varning: Bit 07 = ”0” betyder att inga varningar föreligger. Bit 07 = "1" betyder att en varning har utlösts.

Bit 08, Varvtal • ref/varvtal = ref: Bit 08 = ”0” betyder att motorn kör, men att det aktuella varvtalet avviker från den inställda varvtalsreferensen. Detta kan t ex vara fallet medan varvtalet rampas upp/ ned vid start/stopp. Bit 08 = ”1” betyder att motorns aktuella varvtal överensstämmer med den inställda varvtalsreferensen.

Bit 09, Lokal styrning/styrning via seriell kommunikation: Bit 09 = "0" betyder att [STOP/RESET] har aktiverats på manöverpanelen, eller så är Lokal styrning vald i parameter 002 Lokal-/fjärrstyrning. Det går inte att styra frekvensomformaren via den seriella kommunikationen. Bit 09 = ”1” betyder att det är möjligt att styra frekvensomformaren via den seriella kommunikationen.

Bit 10, Utanför frekvensområde: Bit 10 = "0", om utfrekvensen har nått värdet i parameter 201 Utfrekvens undre gräns eller parameter 202 Utfrekvens övre gräns. Bit 10 = "1" betyder att utfrekvensen ligger inom de ovan nämnda gränserna.

Bit 11, Kör/kör inte: Bit 11 = ”0” betyder att motorn inte kör. Bit 11 = ”1” betyder att frekvensomformaren har startsignal eller att utfrekvensen är större än 0 Hz.

Bit 12, Bromstest: Bit 12 = "0" betyder bromstest OK Bit 12 = "1" betyder bromstest fel.

Bit 13, Spänningsvarning hög/låg: Bit 13 = ”0” betyder att det inte föreligger någon spänningsvarning. Bit 13 = "1" betyder att likspänningen i frekvensomformarens mellankrets är för låg eller för hög.

Bit 14, Moment OK/över gränsen: Bit 14 = "0" betyder att motorströmmen är lägre än momentgränsen som har valts i parameter 221. Bit 14 = "1" betyder att momentgränsen i parameter 221 har överskridits.

Bit 04, Används inte: Bit 04 används inte i statusordet.

Bit 05, Används inte: Bit 05 används inte i statusordet.

Bit 06, Används inte: Bit 06 används inte i statusordet.

96 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Bit 15, Termisk varning : Bit 15 = ”0” betyder att det inte föreligger någon temperaturvarning. Bit 15 = "1" betyder att temperaturgränsen har överskridits i antingen motorn, frekvensomformaren eller en termistor ansluten till en analog ingång.

Styrord enligt fältbussprofil

Om du vill välja Profidrive i styrordet ska du ange parameter 512 Telegramprofil ska vara Profidrive [0].

Styrordet används för att sända kommandon från en styrenhet (t ex en dator) till en slavenhet (frekvensomformare). Master⇒Slav.

Bit Bit = 0 Bit = 1 00 AV 1 PÅ 1 01 AV 2 PÅ 2 02 AV 3 PÅ 3 03 Utrullningsstopp 04 Snabbstopp 05 Frys utfrekvens 06 Rampstopp Start 07 Återställning 08 Bussjogg 1 09 Bussjogg 2 10 Data ogiltiga Data ogiltiga 11 Minska 12 Öka 13 Parameterval (lsb) 14 Parameterval (msb) 15 Reversering

Bit 000102, AV123/PÅ123: Bit 000102 = '0' innebär rampstopp enligt ramptiden i parameter 207/208 eller 209/210. Om du har valt Relä 123 i parameter 323 Reläutgång, aktiveras utgångsreläet när utfrekvensen är 0 Hz. Bit 00-01-02 = '1' innebär att frekvensomformaren kan starta motorn om övriga startvillkor är uppfyllda.

Seriell kommunikation

MG.52.B1.07 - VLT

Bit 03, Utrullningsstopp: Se beskrivning under Styrord enl. FC-protokoll

är ett registrerat varumärke för Danfoss 97

VLT

5000 Design Guide

Bit 04, Snabbstopp: Se beskrivning under Styrord enl. FC-protokoll

Bit 05, Frys utfrekvens: Se beskrivning under Styrord enl. FC-protokoll

Bit 06, Rampstopp/start: Se beskrivning under Styrord enl. FC-protokoll

Bit 07, Återställning: Se beskrivning under Styrord enl. FC-protokoll

Bit 08, Jogg 1: Bit 08 = '1' medför att utfrekvensen bestäms av parameter 509 Bussjogg 1.

Bit 09, Jogg 2: Bit 09 = '1' medför att utfrekvensen bestäms av parameter 510 Bussjogg 2.

Bit 10, Data ogiltiga/Data giltiga: Se beskrivning under Styrord enl. FC-protokoll

Bit 11, Minska: Används för att minska varvtalsreferensen med värdet i parameter 219 Öka/minska-värde. Bit 11 = '0' medför att ingen referensändring sker. Bit 11 = '1' medför att referensen minskas.

Bit 12, Öka: Används för att öka varvtalsreferensen med värdet i parameter 219 Öka/minska-värde. Bit 12 = '0' medför att ingen referensändring sker. Bit 12 = '1' medför att referensen ökas. Om både Minska och Öka är aktiverade (Bit 11 och 12 = '1'), har minska högst prioritet, dvs varvtalsreferensen minskas.

Bit 13/14, Parameterval: Se beskrivning under Styrord enl. FC-protokoll

Bit 15 Reversering: Se beskrivning under Styrord enl. FC-protokoll

Statusord enligt fältbussprofil

Statusordet används för att ge information till styrenheten (t ex en dator) om slavenhetens (frekvensomformarens) tillstånd. Slav⇒•master.

Bit Bit = 0 Bit = 1 00 Styrning klar 01 Frekvensomformare

klar 02 Utrullningsstopp 03 Ingen utlösning Tripp 04 PÅ 2 AV 2 05 PÅ 3 AV 3 06 Start möjlig Start inte möjlig 07 Varning 08

Varning ≠ref.

Varvtal = ref. 09 Lokal styrning Ser. kommunikation. 10 Utanför

frekvensområdet

Frekvensgräns

OK 11 Motorn är igång 12 13 Spänningsvarning 14 Strömgräns 15 Temp.varning.

Bit 00, Styrning inte klar/klar: Bit 00 = '0' betyder att styrordets Bit 00, 01 eller 02 är '0' (AV1, AV2 eller AV3) eller att frekvensomformaren inte är driftklar. Bit 00 = '1' betyder att frekvensomformaren är driftklar.

Bit 01, Frekvensomformare klar: Se beskrivning under Statusord enl. FC-protokoll

Bit 02, Utrullningsstopp: Bit 02 = '0' betyder, att styrordets Bit 00, 02 eller 03 är '0' (AV1, AV3 eller Utrullningsstopp). Bit 02 = '1' betyder att styrordets Bit 00, 01, 02 och 03 är '1', och att frekvensomformaren inte har löst ut.

Bit 03, Inte utlöst/utlöst: Se beskrivning under Statusord enl. FC-protokoll

Bit 04 PÅ 2/AV 2: Bit 04 = '0' betyder att styrordets Bit 01 = '1'. Bit 04 = '1' betyder att styrordets Bit 01 = '0'.

Bit 05 PÅ 3/AV 3: Bit 05 = '0' betyder att styrordets Bit 02 = '1'. Bit 05 = '1' betyder att styrordets Bit 02 = '0'.

Bit 06, Start möjlig/Start inte möjlig:

98 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

VLT

5000 Design Guide

Bit 06 = '1' efter återställning av utlösning, efter aktivering av AV2 eller AV3 och efter inkoppling av nätspänning. Start inte möjlig återställs genom att styrordets Bit 00 sätts till '0', och Bit 01, 02 och 10 sätts till '1'.

Bit 07, Varning: Se beskrivning under Statusord enl. FC-protokoll

Bit 08, Varvtal: Se beskrivning under Statusord enl. FC-protokoll

Bit 09, Ingen varning/Varning: Se beskrivning under Statusord enl. FC-protokoll

Bit 10, Varvtal ≠ref/Varvt. = ref.: Se beskrivning under Statusord enl. FC-protokoll

Bit 11, Kör/kör inte: Se beskrivning under Statusord enl. FC-protokoll

Bit 13, Varning hög/låg spänning: Se beskrivning under Statusord enl. FC-protokoll

Bit 14, Strömgräns: Se beskrivning under Statusord enl. FC-protokoll

Bit 15, Temperaturvarning: Se beskrivning under Statusord enl. FC-protokoll

Referens vid seriell kommunikation

Vid seriell kommunikation överförs referensen till frekvensomformaren som ett 16-bitarsord. Värdet överförs som ett heltal i intervallet 0 - ±32767 (±200 %). 16384 (4000 Hex) motsvarar 100 %.

Referensen har vid seriell kommunikation följande format: 0-16384 (4000 Hex) • 0-100 % (Par. 204 Min- referens - Par. 205 Max-referens).

Det går att ändra rotationsriktningen via den seriella referensen. Detta sker genom omräkning av det binära referensvärdet till dess 2-komplement. Se exempel.

Exempel - Styrord och ref vid seriell kommunikation: Frekvensomformaren ska ta emot ett startkommando och referensen önskas inställd till 50 % (2000 Hex) av referensområdet. Styrord = 047F Hex ⇒Startkommando. Referens = 2000 Hex ⇒50 % referens.

Frekvensomformaren ska ta emot ett startkommando och referensen önskas inställd till -50 % (-2000 Hex) av referensområdet. Referensvärdet konverteras först till sitt 1-komplement, och därefter adderas 1 binärt för att få 2-komplementet:

2000 Hex 0010 0000 0000 0000 0000 1-komplement 1101 1111 1111 1111 1111

2-komplement 1110 0000 0000 0000 0000

Styrord = 047F Hex ⇒Startkommando. Referens = E000 Hex ⇒-50 % referens.

+ 1

Seriell kommunikation

MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss 99

Aktuell utfrekvens

Värdet för frekvensomformarens aktuella utfrekvens överförs som ett 16-bitarsord. Värdet överförs som ett heltal i intervallet 0 - ±32767 (±200 %). 16384 (4000 Hex) motsvarar 100 %.

Utfrekvensen har följande format: 0-16384 (4000 Hex) • 0-100 % (Par. 201 Utfrekvens minimigräns - Par. 202 Utfrekvens maximigräns).

Exempel - Statusord och aktuell utfrekvens: Mastern tar emot ett statusmeddelande från frekvensomformaren att den aktuella utfrekvensen är 50 % av utfrekvensområdet. Par. 201 Utfrekvens minimigräns = 0 Hz Par. 202 Utfrekvens maximigräns = 50 Hz

VLT

5000 Design Guide

Statusord = 0F03 Hex. Utfrekvens = 2000 Hex ⇒50 % av frekvensområdet, vilket motsvarar 25 Hz.

100 MG.52.B1.07 - VLT

är ett registrerat varumärke för Danfoss

Danfoss VLT 5000 Design guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
