Техническое описание

Клапаны регулирующие седельные, фланцевые:
VL2— двухходовой; VL3— трехходовой

Описание и область
применения

VL2

VL3

Седельные регулирующие клапаны типа VL
предназначены для регулирования расхода
тепло- и холодоносителя в системах отопле­ния и охлаждения.

Особенности

• Для управления регулирующими клапанами
VL применяются следующие электроприво­ды:

– DN = 15–50 мм — AMV(E) 435, 438 SU;

AME445; AMV(E) 25, 25 SU/SD + адаптер;
AMV(E) 35 + адаптер;

– DN = 65, 80 мм — AMV(E) 435; AME 445;

AME655, 658 SD, SU + адаптер;

– DN = 100 мм — AME 655, 658 SD, SU.

• Упругое уплотнение затвора — 100 % герме-
тичность.

• Характеристика регулирования: логарифми-
ческая.

• Трехходовой клапан может быть применен
как смесительный, так и как разделитель­ный.

• Соответствие стандартам: Директива EC по
оборудованию, работающему под давлени­ем, 97/23/EC.

Основные данные

• Номинальный диаметр: DN = 15–100 мм.

• Пропускная способность: K

= 0,63–145 м3/ч.

vs

• Номинальное давление: PN = 6 бар.

• Регулируемая среда: вода/водогликоливая
смесь с концентрацией гликоля до 50 %.

• Температура регулируемой среды:
2(–10)–120 °С*.

• Соединение фланцевое.

*

При температуре регулируемой среды от –10 до 2 °С необхо-

дим подогреватель штока.

Номенклатура и коды
дляоформления заказа

Пример заказа

Трехходовой клапан, DN = 65 мм,
Kvs = 63 м3/ч, PN = 6 бар, T
фланцевое соединение:

- клапан VL3 DN 65 кодовый номер
065Z0361 — 1 шт.

2019 RC.08.V12.50 51

= 120 °С,

макс

Двухходовые клапаны VL2

Эскиз DN

15

20 6,3 065Z0376
25 10 065Z0377
32 16 065Z0378
40 25 065Z0379
50 40 065Z0380
65 63 065Z0381
80 100 065Z0382

100 145 065Z3426

Kvs,

T

Кодовый

м3/ч

макс,

°C

номер

0,63

1,0 065Z0372
1,6 065Z0373
2,5 065Z 0374
4,0 065Z0375

065Z0371

120

Трехходовые клапаны VL3

Эскиз DN

15

20 6,3 065Z0356
25 10 065Z0357
32 16 065Z0358
40 25 065Z0359
50 40 065Z0360
65 63 06 5Z0361
80 100 065Z0362

100 145 065Z3413

Kvs,

T

Кодовый

м3/ч

макс,

°C

номер

0,63

1,0 065Z0352
1,6 065Z0353
2,5 065Z0354
4,0 065Z0355

065Z0351

120

Техническое описание

Клапаны регулирующие седельные, фланцевые: VL2 — двухходовой; VL3 — трехходовой

Номенклатура и коды
для оформления заказа

(продолжение)

График зависимости
рабочего давления от
температуры

Дополнительные принадлежности

Наименование

Адаптер

Наименование

Подогреватель штока

DN, мм Привод ΔP

15– 50 AMV(E) 25, 35 4,0 065 Z03 11
65–80 AMV(E) 56 2,5 06 5Z0312

DN, мм Привод Питание, В Кодовый номер

15– 80 AMV(E) 435, AME 445

15– 50 AMV(E) 25, 35
65-80 AMV (E ) 56

100 AME 655, 658 SD, SU

Запасные детали

Тип DN, мм Кодовый номер

Сальниковый блок

Р, бар

бар Кодовый номер

макс. ,

065Z031515– 50 AMV(E) 438 SU

24

065Z7020

15 065Z0321

20 065Z0322

25 065Z0323

32 065Z0324
40/50 065Z0325
65/80 065Z0327

100 06 5B13 60

Характеристики
регулирования

PN 6

Рабочая зона

Зависимость рабочего давления регулируемой среды от температуры

VL2 VL3

Пропускная способность, %

Ход штока, %

EN-GJL-250 (GG-25)

t, oC

Пропускная способность, %

Ход штока, %

52 RC.08.V12.50 2019

Техническое описание

Клапаны регулирующие седельные, фланцевые: VL2 — двухходовой; VL3 — трехходовой

Технические
характеристики

Номинальный диаметр
DN, мм

15 20 25 32 40 50 65 80 100

Значение Kvs, м3/ч 0,63 1 1,6 2,5 4 6,3 10 16 25 40 63 100 145
Ход штока, мм 10 15 20 30
Динамический диапазон

регулирования
Характеристика

регулирования

30:1 50:1 100:1

Проход А–АВ: логарифмическая

Проход В–ВА: линейная

Коэффициент Z > 0,4

Проход А–АВ: 100 % герметичность

Величина протечки

Рабочее давление PN,
бар

Проход В–ВА: ≤ 1,0 % от K

6

vs

Максимальный перепад
давлений на клапане

4 2,5 1

(смешение), бар
Максимальный перепад

давлений на клапане

1 0,6 0,3

(разделение), бар
Рабочая среда Вода/водогликолевая смесь с содержанием гликоля до 50 %
pH среды 7–10
Рабочая температура, °С 2(–10)–120

1)

Присоединение Фланцы PN 6 по стандарту EN 1092-2

Материал

Корпус клапана Серый чугун EN-GJL-250 (GG-25)
Седло и шток Нержавеющая сталь

Красная

Конус Латунь

Уплотнение EPDM

1)

При температуре среды от –10 до 2 ˚С необходимо использовать подогреватель штока.

Проход

А–АВ:

0,05%

от K

vs

бронза

(Rg 5)

2019 RC.08.V12.50 53

Техническое описание

Клапаны регулирующие седельные, фланцевые: VL2 — двухходовой; VL3 — трехходовой

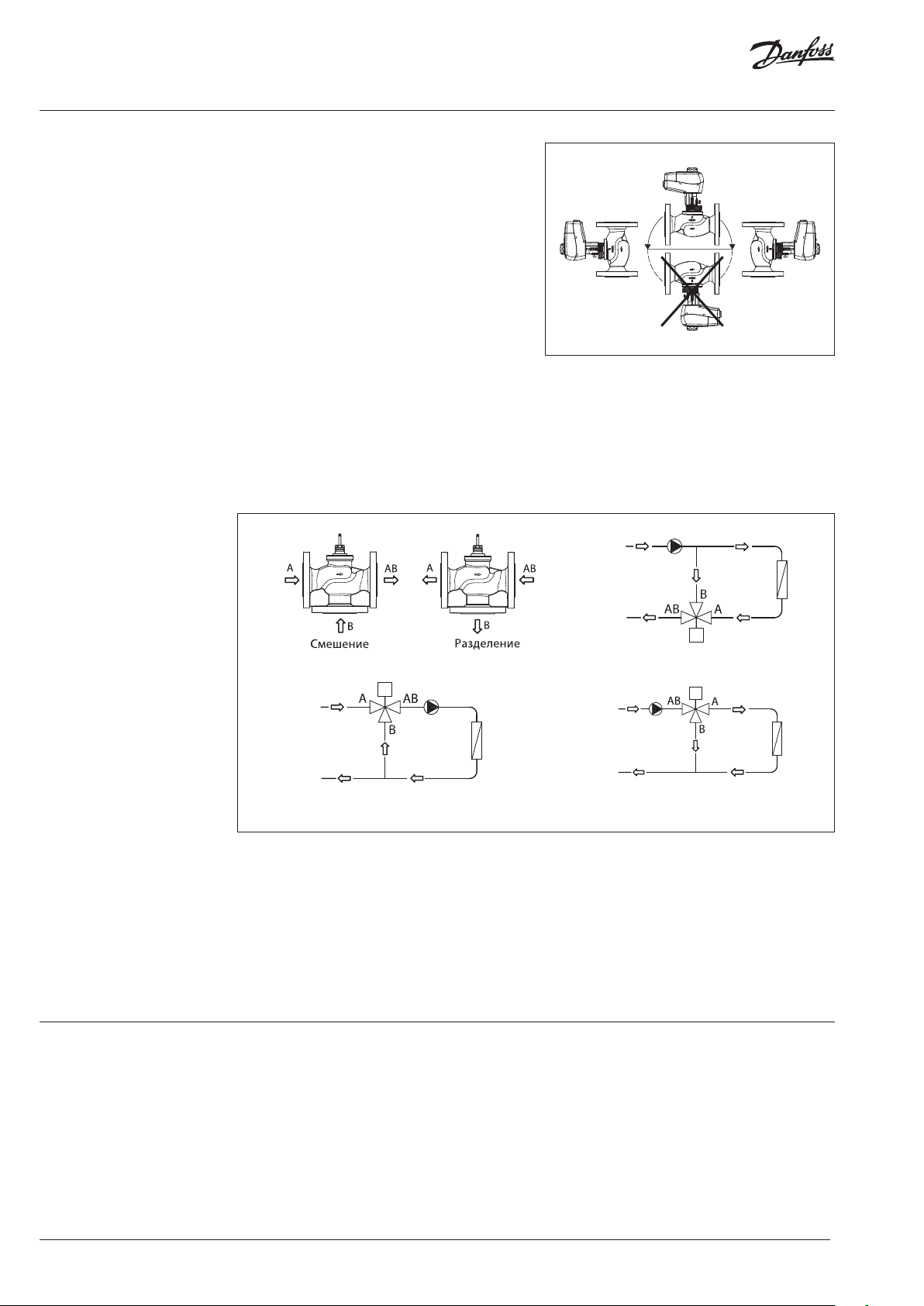

Монтаж

Перед монтажом клапана трубопроводная
система должна быть промыта, соединитель­ные элементы трубопровода и клапана разме­щены на одной оси, клапан защищен отнапря­жений со стороны трубопровода.

При монтаже клапана необходимо убедить­ся, чтобы направление движения регулируе­мой среды совпадало с направлением, указан­ным на его корпусе: всегда отвхода А (упро­ходных клапанов) или отвходов А иВ (для
трехходовых клапанов) квыходу АВ. Клапан
может быть установлен влюбом положении,
кроме электроприводом вниз, чтобы на при­вод не попадала вода изнеплотностей клапа­на (для клапанов DN65-100 в паре сэлектро­приводом AME 655, 658 SD, SU возможны все
варианты монтажа). Необходимо обеспечить
достаточно свободное пространство вокруг
клапана с приводом для их демонтажа и об­служивания. Клапан ипривод запрещается
размещать во взрывоопасных помещениях.

Температура окружающего воздуха при
монтаже и эксплуатации клапана должна быть
в пределах 2–50 °С.

Электропривод может быть повернут во­круг оси штока клапана в любое удобное для
обслуживания положение, после чего он дол­жен быть зафиксирован на клапане стопорны­ми винтами.

б

Утилизация

а

Использование клапана
для смешения потоков

Работа клапана на смешение потоков или
разделение потока

Трехходовой регулирующий клапан мо­жет быть использован как смесительный или
разделительный. Если трехходовой клапан
применяется как смесительный (порты А и
В являются впускными отверстиями, порт

Перед утилизацией клапан следует разо­брать и рассортировать компоненты по раз­личным группам материалов.

Использование клапана
для разделения потоков

в

Использование клапана
для разделения потоков

АВ— выпускным), он может выполнять функ­цию смешения потоков (а) или разделения по­тока (б).

Трехходовой клапан может также приме­няться как разделительный (порт АВ является
впускным отверстием, порты А и В — выпуск­ными) и выполнять функцию разделения по­тока (в).

54 RC.08.V12.50 2019

Техническое описание

Клапаны регулирующие седельные, фланцевые: VL2 — двухходовой; VL3 — трехходовой

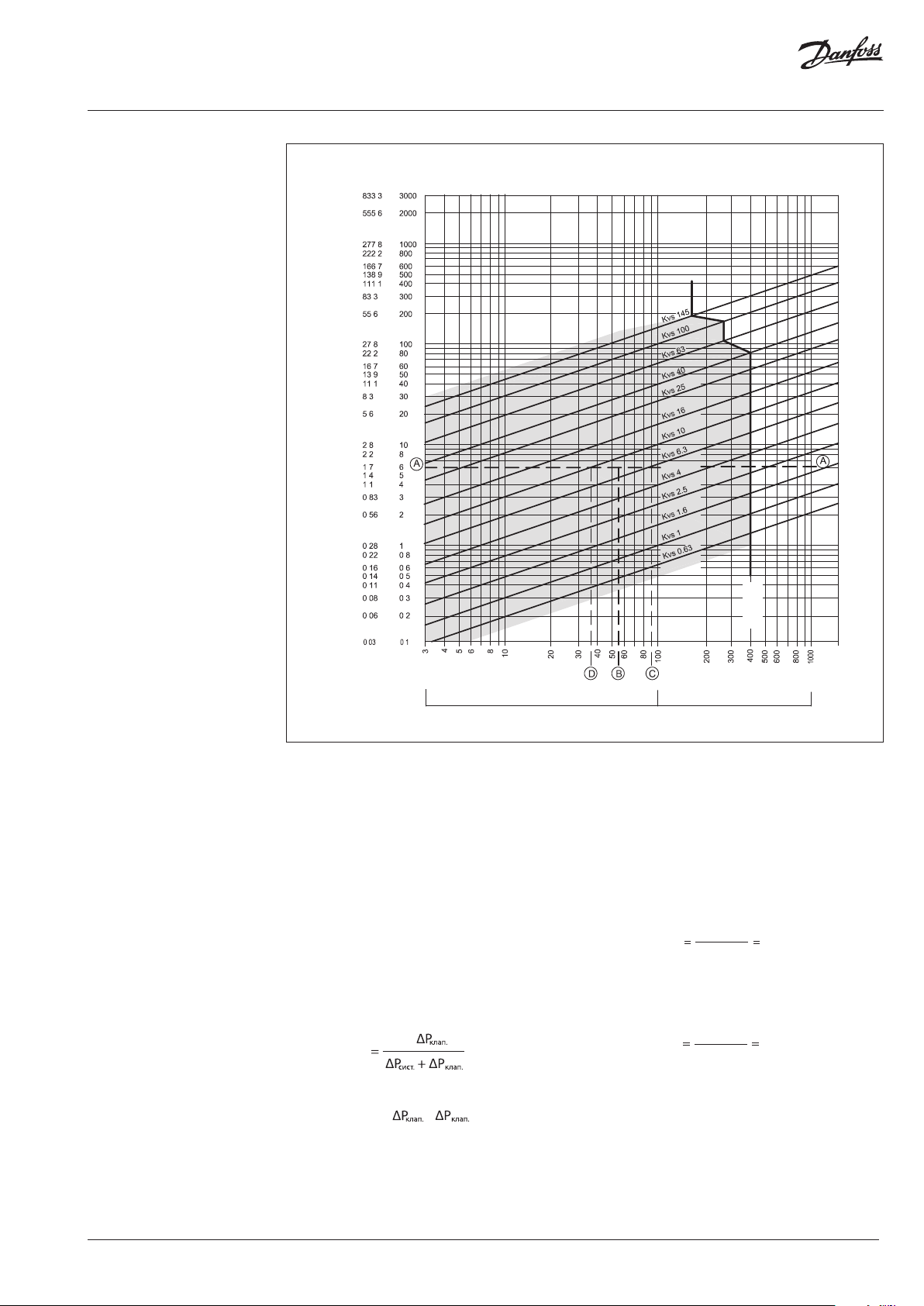

Выбор типоразмера
клапана

Расход через клапан

3

кг/с м

/ч

,

,

,
,

,
,
,

,

,

,
,

,
,
,

,

,

,
,

,

,

,

,

,

,
,

,

,

,

,

,

,

,

,

,

,

,

,

,

макс

∆Р

Перепад давлений на клапане, кПа

Пример подбора

Требуется подобрать клапан для регулиро-

вания расхода воды плотностью 1000 кг/м3.

Исходные данные

Расход воды: G = 6 м3/ч.
Потеря давления в регулируемой системе:
∆Р

= 55 кПа.

сис т.

Решение

Перепад давлений на клапане выбирается
таким образом, чтобы его авторитет по от­ношению к суммарной потере давления на
системе и клапане составлял не менее 0,5, то
есть:

≥0,5a

Исходя из этого:

≥

При авторитете а = 0,5 по условиям при­мера принимается ΔР

клап.

= ΔР

= 0,55 бар

сис т.

(55 кПа).

По номограмме на основании заданного
расхода (точка А на левой шкале) и приня­того перепада давлений на клапане (точка В
нанижней шкале) может быть выбран клапан
сKvs = 6,3 или 10 м3/ч.

Для первого варианта потеря давления
вполностью открытом клапане составляет
90,7 кПа (точка С) и авторитет:

90,7

90,7 + 55

0,62.а

Для второго варианта потеря давления
вполностью открытом клапане составляет
36кПа (точка D) и авторитет:

36

36 + 55

0,395.а

Так как по второму варианту авторитет
клапана менее 0,5, то к установке принимает­ся клапан по первому варианту с Kvs = 6,3 м3/ч
при авторитете 0,62.

2019 RC.08.V12.50 55

Техническое описание

Устройство

VL2

1 — корпус (чугун);
2 — вставка клапана (нержа-

веющая сталь);
3 — конус клапана (латунь);
4 — шток клапана (нержаве-

ющая сталь);
5 — подвижное седло

(устройство разгрузки

по давлению);
6 — сальниковый блок.

VL3

1 — корпус (чугун);
2 — вставка клапана (нержа-

веющая сталь);
3 — конус клапана (латунь);
4 — шток клапана (нержаве-

ющая сталь);
5 — седло;
6 — устройство разгрузки по

давлению;
7 — сальниковый блок.

Клапаны регулирующие седельные, фланцевые: VL2 — двухходовой; VL3 — трехходовой

56 RC.08.V12.50 2019

Техническое описание

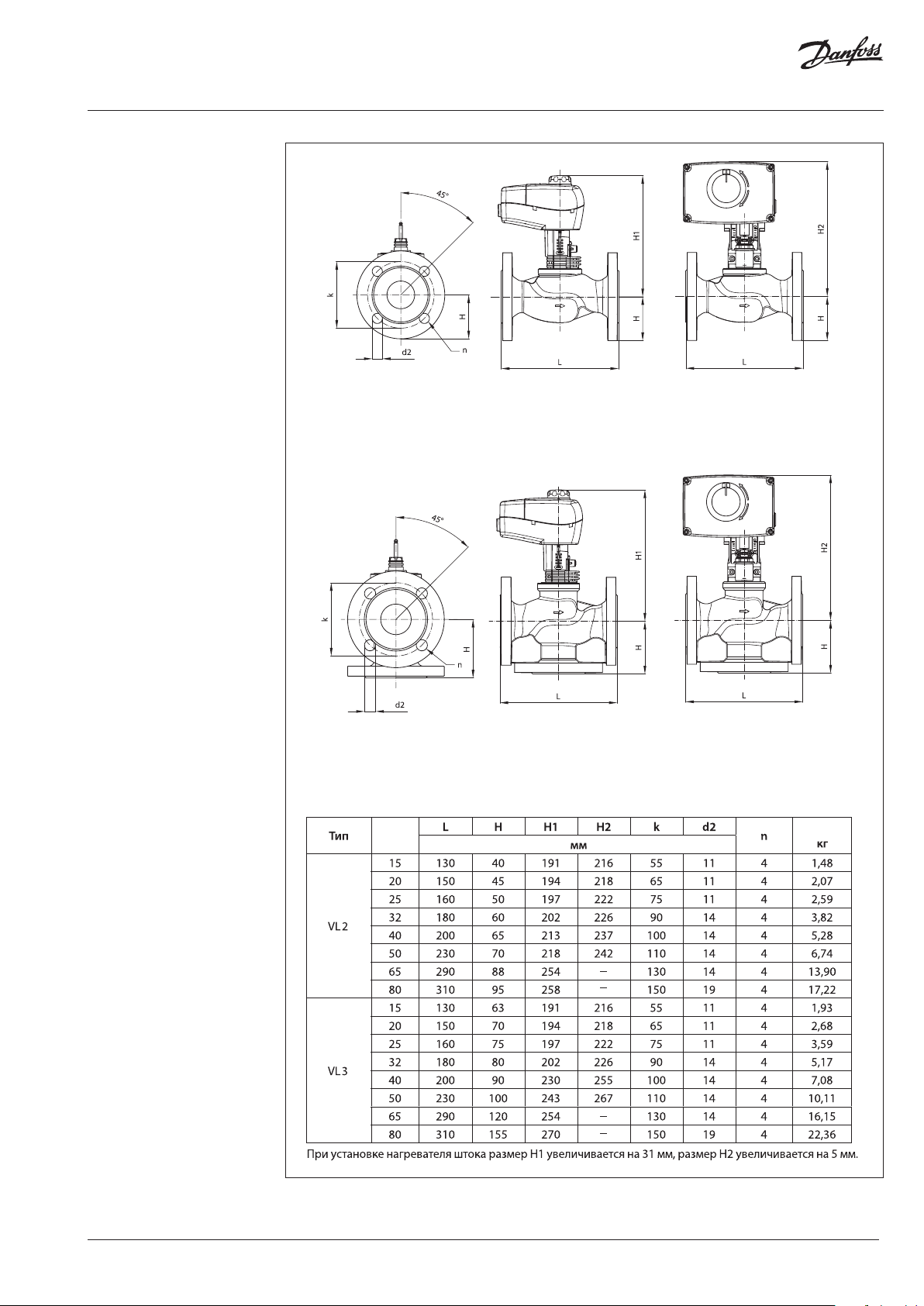

Габаритные
иприсоединительные
размеры

Клапаны регулирующие седельные, фланцевые: VL2 — двухходовой; VL3 — трехходовой

VL2 (DN 15–80)

AMV(E) 435, AME 445 +

+ VL2 (DN 15–80)

VL3 (DN 15–80) AMV(E) 435, AME 445 +

+ VL3 (DN 15–80)

DN

AMV(E) 438, 25, 25 SU/SD, 35 +

+ VL2 (DN 15–80)

AMV(E) 438, 25, 25 SU/SD, 35 +

+ VL3 (DN 15–80)

Масса,

2019 RC.08.V12.50 57

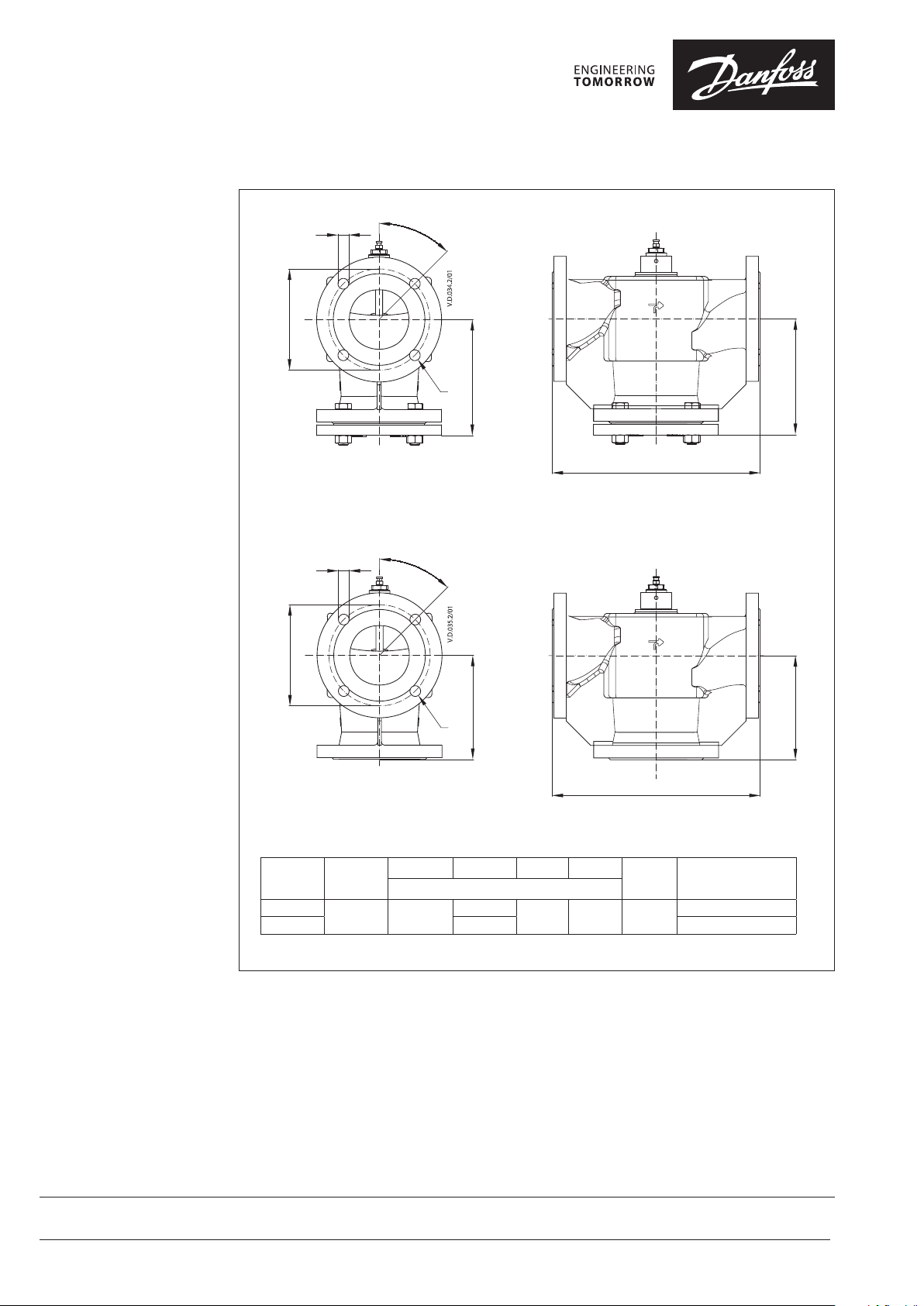

Габаритные

VL 3 (DN 100) VL 3 (DN 100)

иприсоединительные
размеры (продолжение)

d2

k

45°

H

n

L

H

VL 2 (DN 100) VL 2 (DN 100)

d2

k

45°

H

n

L

H

Тип DN

VL2
VL3 175 34

100 350

L H k d2

мм

196

170 18 4

Кол-во

отв., n

Масса, кг

39
