Danfoss VL 2, VL 3 Data sheet [de]

Datenblatt

Stellventile (PN 6)

VL 2 – 2-Wege-Ventil mit Flanschanschluss
VL 3 – 3-Wege-Ventil mit Flanschanschluss

Beschreibung

Bestellung

Beispiel:
2-Wege-Ventil, DN15, kVS 1,6, PN6,
T

120°C; Flanschanschluss

max

- 1× Ventil VL 2 DN 15
Bestell-Nr.: 065Z0373

VL 2

Die Ventile sind für die Kombination mit den
folgenden Stellantrieben ausgelegt:

• DN 15-50 Stellantriebe AMV(E) 335, AMV(E)
435 oder AMV(E) 438 SU, AMV(E)
25 (SU/SD) oder AMV(E) 35 (und
Adapter 065Z0311).

• DN 65-80 Stellantriebe AMV(E) 335 oder
AMV(E) 435. Stellantrieb AMV(E) 56
(und Adapter 065Z0312).

• DN 100 Stellantriebe AMV(E) 55, AMV(E)
56, AMV(E) 655, AMV(E) 658 SU/SD
oder AMV(E) 659 SD.

Kombinationsmöglichkeiten mit anderen
Stellantrieben finden Sie unter Zubehör.

2-Wege-Ventil VL 2

k

DN

15

20 6,3 065Z0376
25 10 065Z0377
32 16 065Z0378
40 25 065Z0379
50 40 065Z0380
65 63 0 65Z0381
80 10 0 065Z0382

100 145 065Z3426

VS

(m3/h) (oC)

0,63

1,0 065Z0372
1,6 0 65Z0373
2,5 06 5Z0374
4,0 065Z 0375

T

120

max

Bestell-Nr.

065Z0371

VL 3

Merkmale:

• Blasendichte Konstruktion DN 15–80

• Mechanischer Schnappverschluss für AMV(E)
335 und AMV(E) 435

• 2-Wege-/3-Wege-Ventil

• Als Verteilventil einsetzbar (siehe techn.
Daten) (3-Wege-Ventil)

Eigenschaften:

• DN 15-100

• kVS 0,63 –145 m3/h

• PN6

• Temperatur:

- Kreislaufwasser/glykolhaltiges Wasser mit

bis zu 50% Glykolanteil:
2 (10 1)) … 120°C

1)

Bei Temperaturen von 10°C bis max. +2°C ist

eine Kegelstangenheizung zu verwenden

• Flanschanschlüsse PN6

3-Wege-Ventil VL 3

k

DN

15

20 6,3 0 65Z0356
25 10 065Z0357
32 16 0 65Z0358
40 25 065Z0359
50 40 065Z0360
65 63 065Z0361
80 100 065Z0362

100 145 0 65Z3 413

VS

(m3/h) (oC)

0,63

1,0 065Z0352
1,6 065Z0353
2,5 065Z0354
4,0 065Z0355

T

120

max

Bestell-Nr.

065Z0351

© Danfoss | 2021.10 AI133286476129de-000804 | 1

Datenblatt Stellventile VL 2, VL 3

Bestellung (Fortsetzung)

Zubehör – Adapter

DN Stellantriebe

15- 50 AMV(E) 25, 35 4,0 06 5Z0311

65-80 AMV(E) 56 2,5 065Z0 312

Max. ∆p

(bar)

Bestell-Nr.

Zubehör – Kegelstangenheizung

DN Stellantriebe

15- 80 AMV(E) 335, 435

15- 50 AMV(E) 438 SU beiliegend

15- 50 AMV(E) 25/35 06 5Z0311

65-80 AMV(E) 56 06 5Z0312

100 AMV(E) 55, 56, 65x 24 065Z7020 /

Spannungsversorgung Bestell-Nr. Bestell-Nr.

(V/AC)

Kegelstangenheizung

Adapter

/

24 065Z0315

Ersatzteile

Typ DN

Stopfbuchse

15 065Z0321
20 065Z0322
25 065Z0323

32 065Z0324
40/50 065Z0325
65/80 065Z0327

100 06 5B136 0

Bestell-Nr.

Technische Daten

Nennweite DN 15 20 25 32 40 50 65 80 100

kVS-Wert m3/h 0,63 1,0 1,6 2,5 4,0 6,3 10 16 25 40 63 100 145
Ventilhub mm 10 15 20 30
Stellverhältnis 30:1 50:1 100 :1
Ventilkennlinie Logarithmisch: A–AB; Linear: B–AB
Kavitationsfaktor z ≥ 0,4

Leckage

A–AB blasendichte Konstruktion 0,05% des k

B–AB ≤ 1,0% des kVS
Nenndruck PN 6
Max.Schließdruck 1) (Mischventil)
Max.Schließdruck 1) (Verteilventil) 1

bar

4 2,5 1,0

Medium Kreislaufwasser/glykolhaltiges Wasser mit bis zu 50% Glykolanteil
pH-Wert des Mediums Min. 7, Max. 10
Mediumstemperatur

o

C 2(10

3)

) … 120

Anschlüsse Flansch PN6, nach DIN EN 1092-2

Werkstoffe

Ventilgehäuse Grauguss EN-GJL-250 (GG-25)
Kegelstange Edelstahl
Ventilkegel Messing

4)

Dichtung EPDM

1)

Maximal zulässiger Differenzdruck über dem Ventil bezogen auf den gesamten Stellbereich des Motorstellventils (abhängig von

Stellantriebskraft)

2)

Stellantrieb AMV(E) 55

3)

Im Temperaturbereich zwischen -10 und +2°C ist eine Kegelstangenheizung erforderlich.

4)

Be i DN 100 Rotg uss CuSn5Zn5Pb5 (Rg 5)

VS

2)

2 | AI133286476129de-000804 © Danfoss | 2021.10

Datenblatt Stellventile VL 2, VL 3

Druck/Temperatur­Diagramm

PN6

Arbeitsbereich

Maximal zulässiger Betriebsdruck als Funktion der
Mediumstemperatur (Flansche gemäß EN1092-2)

EN -G JL­250(GG-25)

Ventilkennlinien

Einbaulage

Logarithmische Ventilkennlinie (2-Wege-Ventil) Logarithmische/lineare Ventilkennlinie (3-Wege-Ventil)

Volumenstrom

2-Wege-Ventil

Ventilhub

Volumenstrom

Ventilhub

AMV(E) 335/435

AMV(E) 55/56

AMV(E) 25(SU/SD)/ 35/438 SU

AMV(E) 65x

AI133286476129de-000804 | 3© Danfoss | 2021.10

Datenblatt Stellventile VL 2, VL 3

Einbaulage (Fortsetzung)

Montage des Ventils

Vor der Montage müssen die Rohrleitungen gereinigt
und von Rückständen befreit werden. Bei der Montage
des Ventils ist auf die auf dem Ventilgehäuse angege
bene Volumenstromrichtung zu achten. Mechanische
Belastungen des Ventilgehäuses durch die
Rohrleitungen
sind nicht zulässig. Die Ventile sind vibrationsfrei zu
montieren.

Das Ventil mit Stellantrieb kann horizontal oder nach
oben stehend eingebaut werden. Der Einbau mit nach
unten hängendem Stellantrieb (Ausnahme: AMV(E)
65x) ist nicht zulässig!

Um Turbulenzen zu vermeiden, welche die
Messgenauigkeit beeinträchtigen, wird
empfohlen, wie abgebildet vor und hinter dem
Ventil einen geraden Rohrabschnitt zu montieren
(D – Durchmesser der Rohrleitung).

Mischen

Abb. 1 Misch-oder Verteilanschluss

Verteilen

Hinweis:
Vor dem Ventil ist ein Schmutzfänger einzubauen
(z.B. Danfoss FVR/FVF)

Abb. 3 Mischventil mit verteilender Wirkung

Abb. 2 Mischventil

Misch-oder Verteilanschluss

Das 3-Wege-Ventil kann als Misch- oder Verteilventil
verwendet werden (Abb.1).

Das 3-Wege-Ventil kann als Mischventil mit
verteilender Wirkung

3).

In diesem Fall besitzt es zwei Eingänge (A und B)

installiert werden (Abb. 2 und

und einen Ausgang (AB).

Abb. 4 Verteilventil

Das 3-Wege-Ventil kann auch als Verteilventil im
Vorlauf eingebaut werden (Abb. 4). In diesem Fall
besitzt es einen Eingang (AB) und zwei Ausgänge
(A und B).

Hinweis:
Der maximale Schließdruck für Misch- und
Verteilan
entsprechenden
Abschnitt „Technische

wendungen ist nicht gleich. Die

Werte entnehmen Sie bitte dem

Daten“.

4 | AI133286476129de-000804 © Danfoss | 2021.10

Datenblatt Stellventile VL 2, VL 3

21

2

557,90

+

Auslegung

Volumenstrom
(Flüssigkeit mit einer spezifischen Dichte von 1 g/cm³)
l/Sek. m3/h

max

p

Druckabfall kPa (100kPa = 1bar = ~ 10m H2O)

Beispiel

Auslegungsdaten:

Volumenstrom: 6 m3/h
Druckabfall: 55kPa

Die horizontale Linie repräsentiert den Volumen­strom von 6m3/h (Linie A-A). Die Ventilautorität
ergibt sich aus der Gleichung:

Δ

p

=

a Ventilautorität,

1

pp

Δ+Δ

Wobei gilt:

p1 = Druckabfall am offenen Ventil
p2 = Druckabfall im Rest des Kreises

bei vollständig geöffnetem Ventil

Das Ventil ist optimal ausgelegt, wenn der
Druckabfall

und der Betriebsdruckabfall gleich

groß sind, d.h. die Ventilautorität beträgt 0,5.

wenn gilt:
p1 = p

a =

Δp

2×Δp

2

1

=0,5

Bei diesem Beispiel würde eine Ventilautorität
von 0,5 von einem Ventil vorgegeben, das
einen Druckabfall von 55kPa bei diesem
Volumenstrom (Punkt B) unterliegt. Der
Schnittpunkt der Senkre chten durch B mit der
Linie A–A liegt zwischen zwei diagonalen Linien,
d.h. es ist kein ideales Ventil verfügbar.

Der Schnittpunkt der Linie A–A und der
diagonalen Linien gibt den Druckabfall an, der von
den tatsäch lichen Ventilen vorgegeben wird (und
nicht etwa
würde ein Ventil

von idealen Ventilen). In diesem Fall

mit dem kVS-Wert von 6,3 einen
Druckabfall von 90,7kPa (abgelesen an PunktC)
ergeben.

Ventilautorität =

=

7,90

62,0

Das zweitgrößte Ventil mit kVS = 10 weist einen
Druckabfall von 36kPa auf (PunktD).

36

Ventilautorität =

=

395,0

Für die Anwendung mit 3-Wege-Ventilen sollte
generell das kleinere Ventil gewählt werden.
Dieses hat eine Ventilautorität >0,5 und daher
auch ein besseres Regelverhalten. Dadurch
erhöht sich allerdings der Gesamtdruck, weshalb
unbedingt

überprüft werden sollte, ob dieser
Druck mit den verfügbaren Pumpen erreicht
werden kann. Die Ventilautorität sollte bevorzugt
zwischen 0,4 und 0,7 liegen, der optimale Wert
ist 0,5.

AI133286476129de-000804 | 5© Danfoss | 2021.10

Datenblatt Stellventile VL 2, VL 3

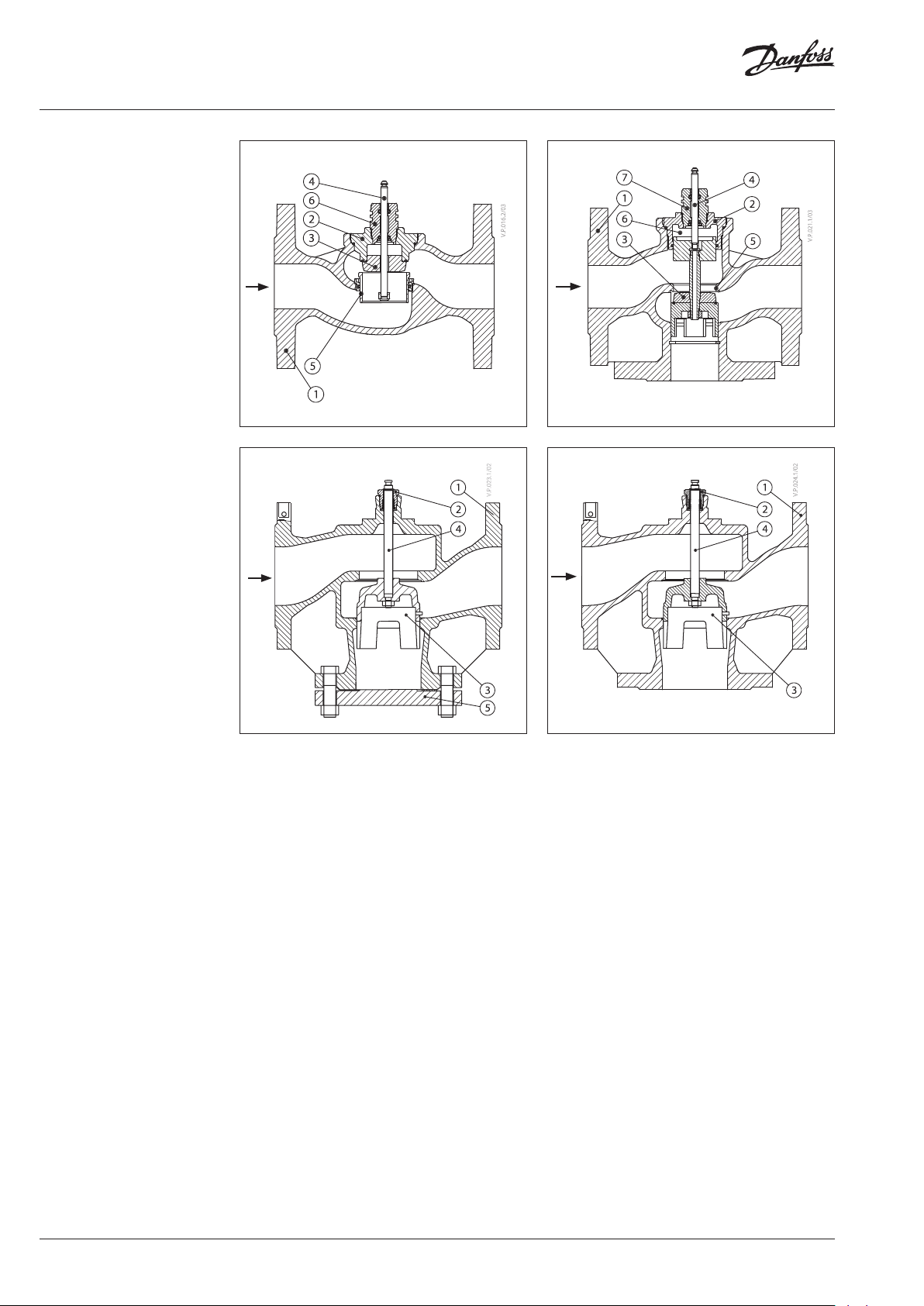

Aufbau

(Abweichungen sind möglich)

VL 2 DN 15–80

1. Ventilgehäuse

2. Innengarnitur

3. Ventilkegel

4. Kegelstange

5. beweglicher Ventilsitz
(druckentlastet)

6. Stopfbuchse

VL 3 DN 15–80

1. Ventilgehäuse

2. Innengarnitur

3. Ventilkegel

4. Kegelstange

5. Ventilsitz

6. Druckentlastungskammer

7. Stopfbuchse

VL 2 DN 100

1. Ventilgehäuse

2. Innengarnitur

3. Ventilkegel

4. Kegelstange

8. Blindflansch

VL 3 DN 100

1. Ventilgehäuse

2. Innengarnitur

3. Ventilkegel

4. Kegelstange

6 | AI133286476129de-000804 © Danfoss | 2021.10

Datenblatt Stellventile VL 2, VL 3

Abmessungen

Min. 20,5

45°

1

H

k

H

d2

n

L

H

Min . 100

L

VL 2 (DN 15–80) AMV(E) 335, 435 + AMV(E) 438 SU +
VL 2 (DN 15–80) VL 2 (DN 15–50)1

AMV(E) 25 (SU/SD),35 +
VL 2 (DN 15-50) +
Adapter 065Z0311

Mi n. 150

2

H

H

3

H

H

L

AMV(E) 56 +

VL 2 (DN 65-80) +

Adapter 065Z0312

Typ DN

VL 2

Hinweis:

Bei Verwendung einer Kegelstangenheizung erhöht sich das Maß H1 um 28mm und das Maß H2 um 32mm.

L H H1H2H3k d2

mmSE (kg)

15 130 40 191 216 - 55 11 4 1,48

20 150 45 194 218 - 65 11 4 2,07

25 160 50 197 222 - 75 11 4 2,59

32 180 60 202 226 - 90 14 4 3,82

40 200 65 213 237 - 100 14 4 5,28

50 230 70 218 242 - 110 14 4 6 ,74

65 290 88 254 - 428 130 14 4 13,90

80 310 95 258 - 432 150 19 4 17, 22

Gewicht

n

AI133286476129de-000804 | 7© Danfoss | 2021.10

Datenblatt Stellventile VL 2, VL 3

Abmessungen (Fortsetzung)

Min. 20,5

45°

1

k

H

d2

n

L

H H

Min . 100

L

VL 3 (DN 15–80) AMV(E) 335, 435 + AMV(E) 438 SU +
VL 3 (DN 15–80) VL 3 (DN 15–50)

AMV(E) 25 (SU/SD),35 +
VL 3 (DN 15–50) +
Adapter 065Z0311

2

H

H

3

H

H

L

AMV(E) 56 +
VL 3 (DN 65 80) +
Adapter 065Z0312

Typ DN

VL 3

Hinweis:

Bei Verwendung einer Kegelstangenheizung erhöht sich das Maß H1 um 28mm und das Maß H2 um 32mm.

L H H1H2H3k d2

mm (kg)

15 130 63 191 216 - 55 11 4 1,93

20 15 0 70 194 218 - 65 11 4 2,68

25 160 75 197 222 - 75 11 4 3,59

32 18 0 80 202 226 - 90 14 4 5 ,17

40 200 90 230 255 - 100 14 4 7, 08

50 230 100 243 267 - 110 14 4 10 ,11

65 290 120 254 - 428 130 14 4 16,15

80 310 155 270 - 432 15 0 19 4 22,36

Gewicht

n

8 | AI133286476129de-000804 © Danfoss | 2021.10

Datenblatt Stellventile VL 2, VL 3

Abmessungen (Fortsetzung)

d2

k

45°

H

n

d2

k

45°

VL 2 (DN 100) VL 3 (DN 100)

Mi n. 150

1

H

3

H

H

n

Min . 81

4

H

3

H

L

AMV(E) 55, 56 +

VL 2, VL 3 (DN 100)

Typ DN

VL 2

VL 3 175 34,0

Hinweis:

Bei Verwendung einer Kegelstangenheizung bleibt das Maß H gleich.

100 350

L H H1 H2 H3 k d2

mm (kg)

196

406 317 450 170 18 4

L

AMV(E) 65x +

VL 2, VL 3 (DN 100)

n

Gewicht

39,0

AI133286476129de-000804 | 9© Danfoss | 2021.10

Datenblatt Stellventile VL 2, VL 3

10 | AI133286476129de-000804 © Danfoss | 2021.10

Datenblatt Stellventile VL 2, VL 3

AI133286476129de-000804 | 11© Danfoss | 2021.10

Datenblatt Stellventile VL 2, VL 3

© Danfoss | DCS-S/SI | 2021.1012 | AI133286476129de-000804
