Danfoss VHX-Duo, VHX-Mono, VHX Data sheet [de]

Datenblatt

X-tra CollectionTM - Premium LineAnschlussarmaturen
Sets VHX für Design- und Handtuchwärmekörper

Anwendung

Qualität

Bestellung

VHX-Duo mit Bodenanschluss

Das VHX-Armaturenset aus der X-tra Collection
wurde speziell für optisch anspruchsvolle Design­und Handtuchwärmekörper mit ½"-Anschluss
entwickelt.

Die VHX-Serie wird in zwei Varianten angeboten:
VHX-Duo eignet sich für Heizkörper mit 50 mm
Anschlussabstand, die VHX-Mono Ausführung ist
ein Lanzenventil für Zweirohrsysteme.

Zum VHX-Set gehört ein RAX-Fühler zur
Raumtemperaturregelung. Alternativ kann VHX
auch mit einem Rücklauftemperaturbegrenzer
RTX zur Regelung der Heizkörpertemperatur
kombiniert werden.

Sie werden, wie alle Danfoss Heizungsarmaturen,
in Werken gefertigt, die vom BVC (Bureau Veritas
Certication) nach ISO 9001 und ISO 14001 geprüft
und zertiziert wurden.

VHX im Set

Beschreibung Farbe

VHX-Duo im Set mit einem RAX
Fühlerelement zur Regelung der
Raumtemperatur

VHX-Mono (Lanzenventil) im Set mit einem
RAX Fühlerelement zur Regelung der
Raumtemperatur

Chrom 013G4276 013G4279

RAL 9016 013G4278 013G4281

Chrom 013G4282 013G4285

RAL 9016 013G4284 013G4287

VHX-Mono mit Wandanschluss

Das Regelventil der VHX sitzt im Rücklauf.
Merkmale der VHX:

• Frei wählbare Position des Fühlerelements,
rechts oder links an der Armatur

• Versionen für Wand- oder Bodenanschluss

• Absperrbar

• Zwei verschiedene Farbvarianten, passend zu
modernen Bad-Heizkörpern

• Mit E-Heizstab erweiterbar

Zur Vermeidung von Steinbildung und Korrosion
muss die Zusammensetzung des Heizwassers der
Richtlinie VDI 2035 entsprechen.

Bestell-Nr.

Durchgang

Bestell-Nr.

Eck

Zubehör

Beschreibung Farbe Bestell-Nr.

Rücklauftemperturbegrenzer RTX, mit VHX zur Regelung
der Heizkörpertemperatur kombinierbar

© Danfoss Climate Solutions | 02/2022 | AI097886404407de-000602

Chrom 013G6190

RAL 9016 013G6090

1

Datenblatt Anschlussarmaturen-Sets VHX aus der X-tra Collection

Klemmverschraubungen

Beschreibung Rohrdimension

10 mm 013G4110 013G4192
12 mm 013G4112 013G4193

Für Stahl- und Kupferrohre

14 mm 013G4114 013G4194
15 mm 013G4115 013G4195
16 mm 013G4116 013G4196

Für Alupex

14 x 2 mm 013G4174 -
16 x 2 mm 013G4176 013G4200

12 x 1.1 mm 013G4143 -

12 x 2 mm 013G4142 -

Für VPE Kunststorohre

14 x 2 mm 013G4144 -

15 x 2.5 mm 013G4147 013G4199

16 x 2 mm - 013G4198

Bestell-Nr.
Vernickelt

TM

Bestell-Nr.
Verchromt

Zubehör

Technische Daten

Produkt Bestell-Nr.
Verschraubung für Heizstab
O-Ring-Set, bestehend aus drei 0-Ringen für VHS-Mono (Eck)

und zwei O-Ringen für VHK-Duo (Eck)
O-Ring-Set für VHX-Duo in Ausführung Durchgang,

bestehend aus vier O-Ringen
O-Ring-Set für VHK Mono in Ausführung Durchgang,

bestehend aus vier O-Ringen

1)

Nur bei VHX-Duo in Eckausführung einsetzbar.

2)

Kompletter O-Ring-Austausch des VHX DUO-Eckventils erfordert 2 x 013G4179

Typ

Heizkörper Anlage 1 2 3 4 5 6 7 N N

1)

Anschluss³

013G4166

2)

013G4179

013G4180

013G4181

)

kv-Werte [m3/h] mit RAX Fühler bei Einstellung

1)

VHX-DUO G½A G½ 0.12 0.15 0.20 0.25 0.30 0.36 0.42 0.49 0.56
VHX-MONO G½A G½ 0.12 0.15 0.20 0.25 0.30 0.34 0.38 0.40 0.45

Maximaler Betriebsdruck: 10 bar
Maximaler Dierenzdruck2): 0,6 bar
Prüfdruck: 16 bar
Maximale Medientemperatur: 120°C

1)

Die kv-Werte geben den Volumenstrom (V) in m3/h bei einem Druckabfall (∆p) durch das Ventil von 1

bar an.

kv = Q
√ ∆p

(kvs)

Bei Einstellung N sind die kv-Werte gemäß EN 215-1 bei Xp = 2 K angegeben. Bei kleineren
Voreinstellungen vermindert sich Xp für die angegebenen kv-Werte bis auf 0,5 K bei dem Voreinstellungs
wert 1. Der kvs-Wert gibt den Volumenstrom V bei vollem Hub d.h. bei voll geönetem Ventil an

2)

Der maximale Dierenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um eine

geräuschlosen Betrieb zu gewährleisten wird die Auswahl einer Pumpe empfohlen, die nur den zur
Umwälzung der notwendigen Wassermenge benötigten Druck zur Verfügung stellt. Erfahrungsgemäß
genügt in den meisten Anlagen ein Dierenzdruck über den Ventilen von 0,05-0,2 bar. Der
Dierenzdruck kann durch Anwendung eines Danfoss Dierenzdruckreglers reduziert werden.

³) Anschlussmaße in Anlehnung an DIN V 3838

2

© Danfoss Climate Solutions | 02/2022 | AI097886404407de-000602

Datenblatt Anschlussarmaturen-Sets VHX aus der X-tra Collection

VHX-DUO (RAX)

VHX-MONO (RAX)

TM

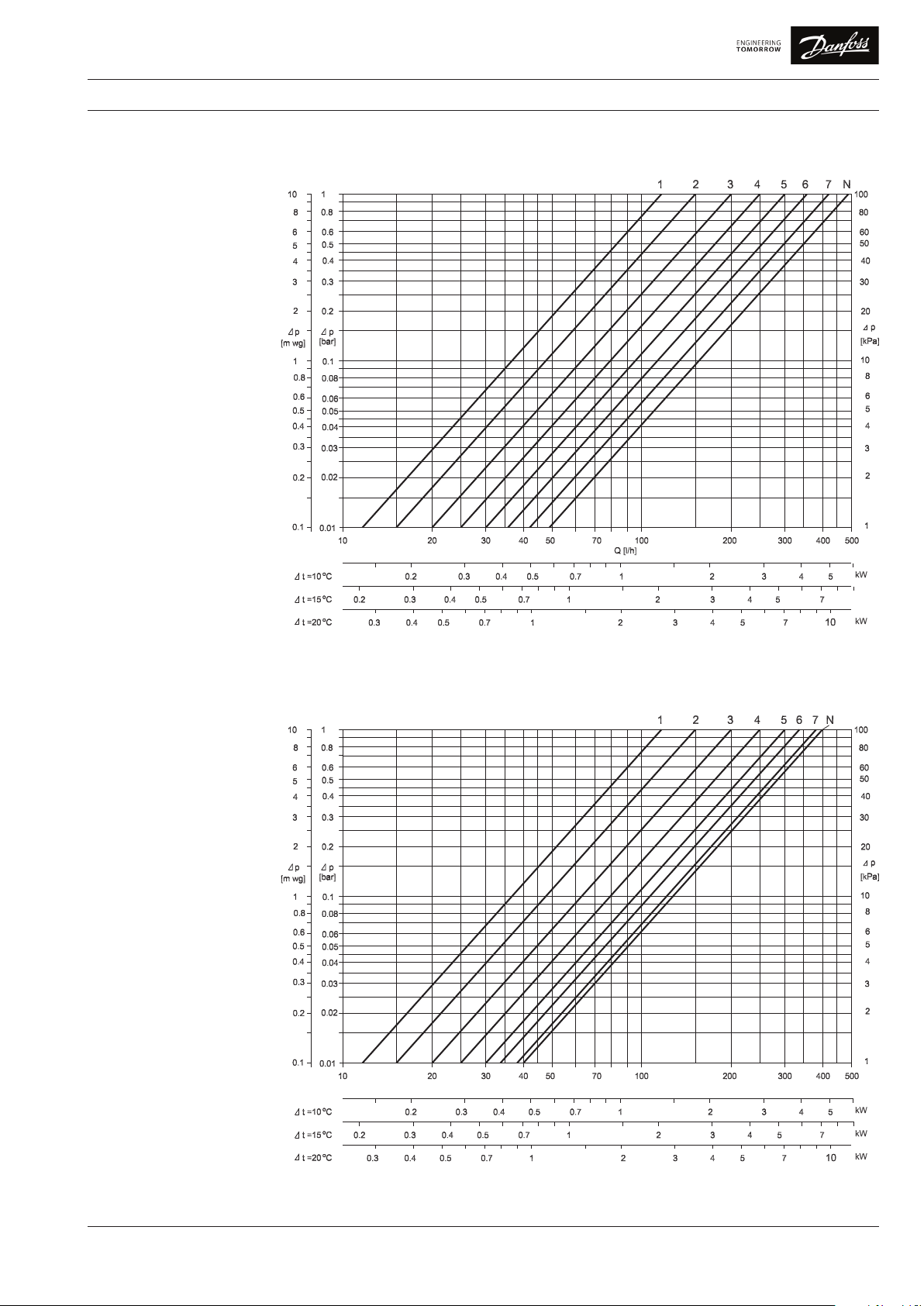

Kapazitäten

VHX- Duo (Voreinstellung)

VHX- Mono (Voreinstellung)

© Danfoss Climate Solutions | 02/2022 | AI097886404407de-000602

3

Datenblatt Anschlussarmaturen-Sets VHX aus der X-tra Collection

TM

Temperatureinstellung

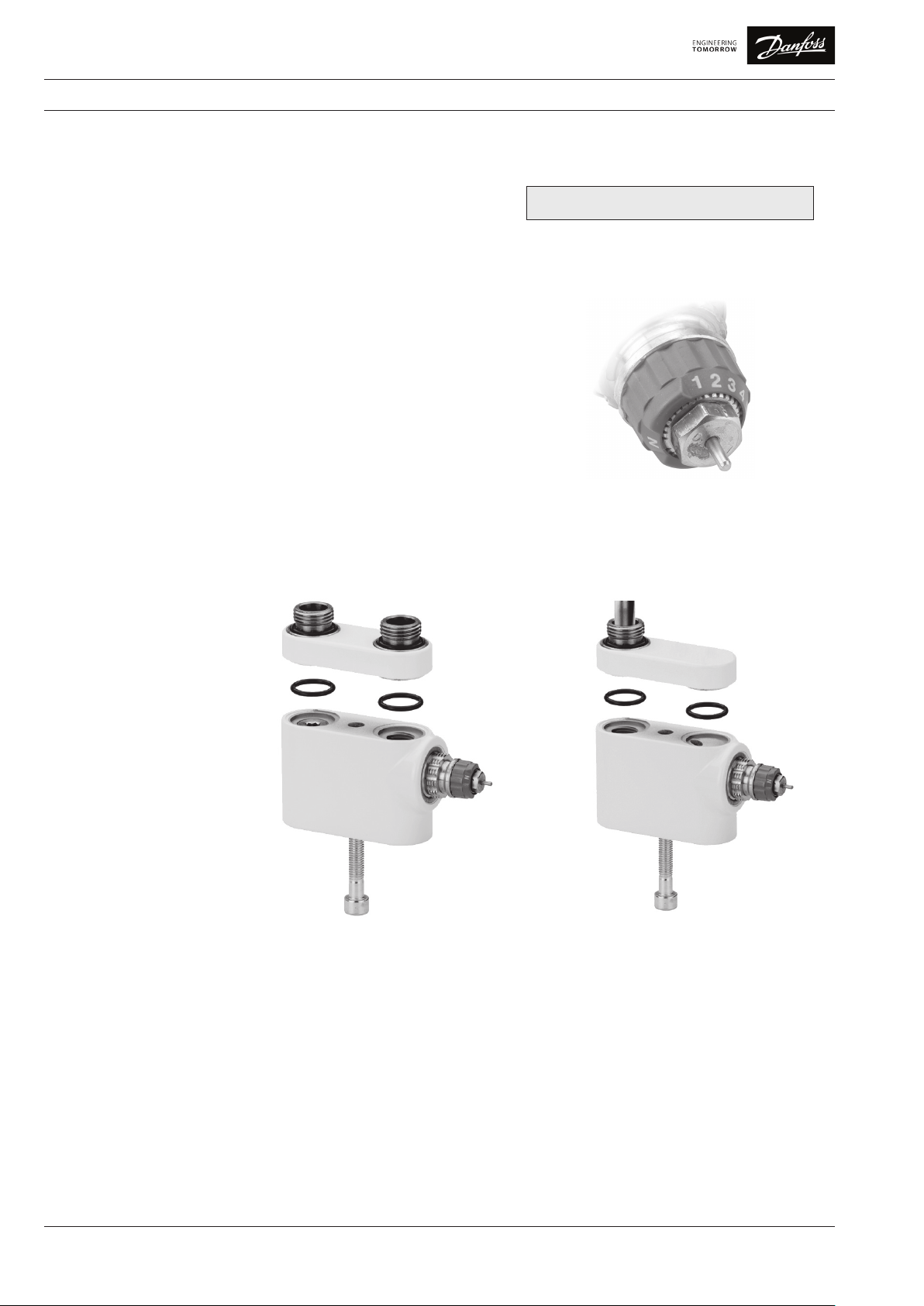

Voreinstellung

Montage

RAX Fühlerelement

xp = 0K

0 = Nullabsperrung (kein Frostschutz)

 = Frostschutzsicherung

xp = 2K

Bei voreinstellbaren Danfoss Ventilgehäusen
lassen sich die dimensionierten Einstellwerte ohne
Werkzeug exakt einstellen.

Die Voreinstellung kann in Stufen von 0,5 zwischen
1 und 7 gewählt werden:

• Bauschutzkappe bzw. Fühlerelement abnehmen

• Einstellring gegen den Uhrzeigersinn drehen,
bis berechneter Voreinstellwert mit der
Einstellung übereinstimmt.

Bei Einstellung N ist die Voreinstellung
aufgehoben (Spülmöglichkeit).

VHX- Duo Bodenanschluss VHX- Mono Bodenanschluss

8 12 16 20 24 28 °C

0  I II III IIII I

10 14 18 22 26 30 °C

Fühlerelement wahlweise rechts

oder links montierbar. Rücklaufanschluss immer

auf der Fühlerseite.

4

© Danfoss Climate Solutions | 02/2022 | AI097886404407de-000602

Fühlerelement wahlweise rechts

oder links montierbar. Rücklaufanschluss

immer auf der Fühlerseite.

Datenblatt Anschlussarmaturen-Sets VHX aus der X-tra Collection

TM

Montage

VHX- Duo Wandanschluss VHX- Mono Wandanschluss

Fühlerelement wahlweise rechts

oder links montierbar. Rücklaufanschluss immer

auf der Fühlerseite.

RAX Fühlerelement

Fühlerelement wahlweise rechts

oder links montierbar. Rücklaufanschluss immer

auf der Fühlerseite.

Elektro-Heizstab

Zur Dirketmontage auf das Ventilgehäuse

(passender 2 mm Inbus beiliegend)

Der Danfoss Elektro-Heizstab kann bei der
VHX-DUO in Eckausführung durch die Armatur
in den Heizkörper geschraubt werden. Mit dem
Zubehör 013G4166 kann ein Standard-Heizstab
(Fremdfabrikat) in die VHX-Duo integriert werden.

Beispiele: Montage des Elektro-Heizstabes

Danfoss Standard (non-Danfoss) Standard (non-Danfoss)

Bei den Varianten VHX-Duo/Durchgang und VHX­Mono kann ein Standard-Heizstab direkt in den
Heizkörper montiert werden.

© Danfoss Climate Solutions | 02/2022 | AI097886404407de-000602

5

Datenblatt Anschlussarmaturen-Sets VHX aus der X-tra Collection

G½A

35,5

45

45,1

G½A

45

32

35,5

45,1

Danfoss GmbH, Deutschland:

Die in Katalogen, Prospekten und anderen sch
An
oder
bereits in
Danfoss A/S. Alle Rechte vorbehalten.

Danfoss Ges.m.b.H., Österreich:
Danfoss AG, Schweiz:

Abmessungen

80

43

46

G½

50

32

18,516

34,8

21

45

35

20

19

26

38

32,8

50

G½

50

TM

43

46

80

21

45

G½A

VHX- Duo mit Bodenanschluss

Ø 11 x 205 mm

G½

16

25

44

80

4521

VHX- Mono mit Bodenanschluss

VHX- Duo mit Wandanschluss

19

25 44

26

G½A

43

46

80

G½

19

25

21 45

44

Ø 11 x 205 mm

43

46

34,8

35

20

38

44

VHX- Mono mit Wandanschluss
