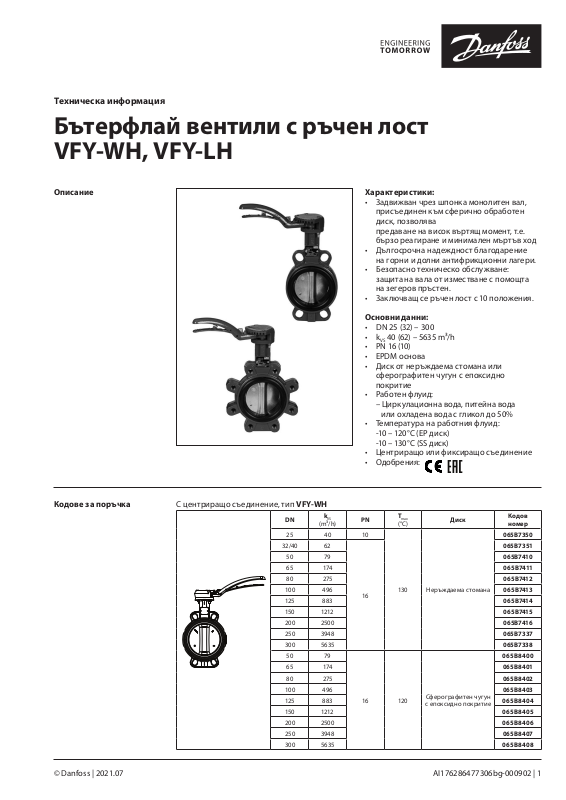

Danfoss VFY-WH, VFY-LH Data sheet [bg]

Техническа информация

Бътерфлай вентили с ръчен лост
VFY-WH, VFY-LH

Описание Характеристики:

• Задвижван чрез шпонка монолитен вал,
присъединен към сферично обработен
диск, позволява

предаване на висок въртящ момент, т.е.

бързо реагиране и минимален мъртъв ход

• Дългосрочна надеждност благодарение
на горни и долни антифрикционни лагери.

• Безопасно техническо обслужване:
защита на вала от изместване с помощта
на зегеров пръстен.

• Заключващ се ръчен лост с 10 положения.

Основни данни:

• DN 25 (32) – 300

• kVS 40 (62) – 5635 m³/h

• PN 16 (10)

• EPDM основа

• Диск от неръждаема стомана или
сферографитен чугун с епоксидно
покритие

• Работен флуид:
– Циркулационна вода, питейна вода

или охладена вода с гликол до 50%

• Температура на работния флуид:

-10 – 120°C (EP диск)

-10 – 130°C (SS диск)

• Центриращо или фиксиращо съединение

• Одобрения:

Кодове за поръчка

С центриращо съединение, тип VFY-WH

DN

25 40 10

32/4 0 62

50 79 06 5B7410
65 174 06 5B 7411

80 275 06 5B7412
100 496 0 65B7413
125 883 0 65B7414
150 1212 065B 7415
200 2500 06 5B7416
250 3948 065B7337
300 5635 065B7338

50 79

65 174 0 65B8401

80 275 065B8402
100 496 065B8403
125 883 065B8404
150 1212 0 65B8405
200 2500 065B8406
250 3948 065B 8407
300 5635 065B8 408

(m³/h)

T

k

VS

PN

16

16 120

max

(°C)

130 Неръждаема стомана

Диск

Сферографитен чуг ун
с епоксидно покритие

Кодов

номер
065B7350
065 B7351

065B8400

© Danfoss | 2021.07 AI176286477306bg-000902 | 1

Техническа информация VFY-WH, VFY-LH

Кодове за поръчка

Резервни части

Забележка:

Свържете се с търговския отд ел на
Danfoss, за да ут очните детайлите,
преди да поръчате ре зервни части.

С фиксиращо съединение, тип VFY- LH

DN

32 62
40 62 065B7366
50 79 065 B7420
65 174 065 B7421

80 275 065 B7422
100 496 06 5B7423
125 883 0 65B742 4
150 1212 06 5B7425
200 2500 0 65B7436
250 3948 06 5B7437
300 5635 065B7438

50 79

65 174 06 5B8 411

80 275 0 65B8 412
100 496 06 5B8413
125 883 0 65B8 414
150 1212 065B 8415
200 2500 0 65B8 416
250 3948 06 5B8 417
300 5635 06 5B8418

(m³/h)

Резервна основа VFY-W

DN PN Основа

25

32/4 0 065B7581

50 065B7582
65 065B7583

80 065B75 84
100 065B7585
125 065B7578
150 06 5B7579
200 065B7592
250 065B7593
300 065B7594
350 06 5B7591

16 EPDM

Кодов
номер

065B7580

k

VS

PN

16 130 Неръждаема стомана

16 120

T

max

(°C)

Сферографитен чуг ун
с епоксидно покритие

Диск

Кодов
номер

065B7365

065B8410

Резервен ръчен лост – ръкохватка на VFY

за DN

25/32/40/50/65/80/100 065B7605

125/150/200 065B7606

250 065B7608
300 065 B7609

Кодов
номер

2 | AI176286477306bg-000902 © Danfoss | 2021.07

Техническа информация VFY-WH, VFY-LH

Техническа информация

Тип VF Y-WH VF Y-LH

Номинален диаметър DN 25 – 300 32 – 300
стойност на k
Ъгъл на завъртане 90°
Клас на херметичност Съгл. Директива 2014/68/ЕС за съоръжения под налягане, EN 12266-1, клас A
Номинално налягане PN 16 (от DN 32 – 300) / 10 (за DN 25) 16
Работен флуид Циркулационна вода, вода с гликол до 50% или питейна вода

Темп. на флуида

Присъединяване Центриращи съединения Фиксиращи с ъединения с резба
Монтиране Монтиране между фланци Монтиране между фланци или монтаж като тапа

Материали

Корпус Лят чугун EN GJL 250 (DIN GG25)

Диск

Вал Неръждаема стомана AISI 420
Основа EPDM
Зегеров пръстен Стомана XC 75 / неръждаема стомана
O-пръстен Нитрил/витон
Горна водеща втулка Поцинкована стомана + PTFE
Долна водеща втулка Поцинкована стомана + PTFE
Капачка EN GJS-400-15/EN GJL-250
Ръчен лост EN GJS-400-15

1)

Без видими, установими течове по време на процедурата за изпитване

VS

EP диск
SS диск -10 – 130 (вж. p-T диаграмата)

m³/ h 40 – 5635 62 – 5635

°C

Сферографитен чуг ун EN GJS 400-15 (DIN GGG 40)

с епоксидно покритие или неръждаема стомана

-10 – 120 (вж. p-T диаграмата)

Чугун EN GJL 250 (DIN GG25) DN 32 – 150

Сферографитен чуг ун (DIN GGG40) DN 200 – 300

1)

Монтажни положения

Не се препоръчваВъзможноВъзможноПрепоръчително

AI176286477306bg-000902 | 3© Danfoss | 2021.07

Техническа информация VFY-WH, VFY-LH

10

15

20

25

30

1 DN

1 DN

1 DN

Условия за монтиране

Препоръчва се да се спазват посочените
по-долу разстояния, за да се удължи
експлоатационният живот на вентила.
Монтирането на вентила в близост до
тръбопроводни фитинги (турбулентни зони)
увеличава износването му.

5-6 DN

DN

5-6 DN

DN

2-3 DN

DN

P-T диаграма

2-3 DN

DN

DN

Налягане (bar)

5

0

10 -10 0

DN 32 – 300

DN 25

30 50 70 90 100 110 120 130

Температура (°C)

DN

1 DN

4 | AI176286477306bg-000902 © Danfoss | 2021.07

Техническа информация VFY-WH, VFY-LH

∆P

2777,8

1111,1

1666,7
2222,2

1388,9

FLOW Pressure drop kPa (100 kPa = 1bar = ~ 10m H2O)

Диаграма на загубата
на налягане

За вода при 20°C

2,8
5,6

8,3

11,1

Спад на налягането за ДЕБИТ kPa (100 kPa = 1 bar = ~ 10 m H₂O)

10
20

30
40

10020 30 401072345 60 8015681,5

DN

25

111,1
138,9

166,7
222,2

277,8

417,7
555,6

694,4
833,3

l/sec m³/h

l/sec m3/h

Дебит

Flow Rate

(течност с относително тегло 1)

(liquid with specic a gravity of 1)

16,7
22,2

27,7

41,7
55,6

69,4
83,3

60
80

100

150
200

250
300

400
500

600
800

1000

1500

2000
2500

3000
4000

5000
6000

8000

10000

32-40

50

65

80

100

125
150

200

250

300

AI176286477306bg-000902 | 5© Danfoss | 2021.07

Техническа информация VFY-WH, VFY-LH

Конструкция

1. Корпус

2. Диск

3. Вал

4. Основа

5. Зегеров пръстен

6. O-пръстен

7. Горна водеща втулка

8. Долна водеща втулка

9. Капачка

10. Ръчен лост

10

9

5

6

7

3

2
4
1

8

6 | AI176286477306bg-000902 © Danfoss | 2021.07

Техническа информация VFY-WH, VFY-LH

A B E

C

D

A B E

C

D

Размери

VF Y-WH

Ø

VF Y-LH

C

DN

32/4 0 43 57 163 20 0 33 45 2,4

100 100 106 208 200 52 45 6,3
125 125 12 0 223 290 56 65 7,5
150 15 0 131 236 290 56 65 8,5
200 200 16 5 258 290 60 65 12,2
250 250 19 6 26 6 450 68 46 23,7
300 300 238 336 450 79 86 28,2

Ø A B C D E Тегло (kg)

mm WFY-WH

25 32 50 15 8 200 33 45 2,3

50 54 62 169 200 43 45 3,3
65 70 70 178 200 46 45 3,6
80 85 89 184 200 46 45 4,0

EBA

DN

Ø

D

32/4 0 43 57 163 20 0 33 45 2,8

DN

Ø

100 100 106 208 290 52 65 7,6
125 125 12 0 223 290 56 65 10,0
150 15 0 131 236 290 56 65 11, 0
200 200 162 290 290 60 98 17,2

C

Ø A B C D E Тегло (kg)

mm WFY-LH

50 54 62 169 200 43 45 3,7
65 70 70 178 200 46 45 4,1

Ø A B C D E Тегло (kg)

mm WFY-LH

80 85 89 184 200 46 45 5,1

EBA

Ø

D

DN

250 250 19 8 26 6 450 68 46 29,8
300 300 227 290 450 77 46 37, 6

Ø A B C D E Тегло (kg)

mm WFY-LH

AI176286477306bg-000902 | 7© Danfoss | 2021.07
