Технічний опис
Сідельні регулювальні клапани VFS2
Загальні дані
Сідельні регулювальні клапани VFS2 із лога-
рифмічною витратною характеристикою застосовуються в основному для регулювання
витрати теплоносія в системах централізованого теплопостачання (теплові мережі, теплові
пункти, тощо), а також в системах паропостачання з температурою пари до +200 °С. Крім
того, вони також можуть бути застосовані в
системах централізованого холодопостачання
для регулювання витрати холодоносія температурою від -10 °С.
Регулювальні клапани VFS2 працюють разом із
такими редукторними електроприводами як:
для клапанів DN 15…50 мм
- AMV25, AMV35 та AME25, AME35;
для клапанів DN 65…100 мм
AMV85, AMV86 AMV655, AMV658SD,
AMV658SU та AME85, AME86, AME655,
AME658SD, AME658SU.
Електроприводи типу AMV25, AMV35, AMV85,
AMV86, AMV655, AMV658SD, AMV658SU ке-
руються імпульсним сигналом, а електроприводи AME25, AME35, AME85, AME86, можуть
використовуватися з будь-яким різновидом
аналогового керуючого сигналу (0(2)…10 В чи
0(4)…20 мА).
В свою чергу, електроприводи AME655,
AME658SD, AME658SU можуть використовуватися взагалі із будь-яким типом керуючого сигналу, як із імпульсним, так і з аналоговим.
Особливості:
• Логарифмічна витратна характеристика.
• Клапани без розвантаження по тиску.
• Без електроприводу, штоки клапанів можуть
знаходитись у будь-якому положенні.
• Коли шток рухається донизу – клапан закривається, та навпаки.
• Діапазон регулювання: до 100:1.
Основні характеристики:
• Номінальний діаметр, DN: 15 … 100 мм.
• Максимальна пропускна здатність,
k
: 0,4…145 м3/год.
vs
• Номінальний тиск, РN: 25 бар.
• Регульоване середовище: підготовлена вода,
водний розчин гліколю до 50 % та водяна
пара.
• Температура: від 2(-10)
1)
При температурах від -10 до +2 °С треба ви-
1)
до 200 °С.
користовувати підігрівники штоку, а при
температурах більше 150 °С – подовжувачі
штоку.
• З’єднання: фланці.
• Відповідають вимогам Директиви 97/23/ЕС
«Обладнання, що працює під тиском».
Номенклатура та коди
для оформлення
замовлень
Приклад замовлення :
2-ходовий сідельний регулювальний клапан, DN80 мм,
k
100, PN 25,
VS
Т
200 °C, фланцевий
макс.
- 1 × регулювальний клапан VFS2,
DN80, kVS 100, PN 25,
Т
200 °C, фланці
макс.
код № 065B3380
Регулювальні клапани VFS2
DN, мм kvs, м3/год PN, бар T
15
20 6,3 065B1520
25 10 065B1525
32 16 065B1532
40 25 065B1540
50 40 065B1550
65 63 065B3365
80 100 065B3380
100 145 065B3400
VKJNG219 Данфосс ТОВ 2018
0,4
0,63 065B1511
1,0 065B1512
1,6 065B1513
2,5 065B1514
4,0 065B1515
25 200
, °C З’єднання Код №
макс.
Фланці PN25, згідно стандарту
ISO7005-2
065B1510
107
Технічний опис Сідельні регулювальні клапани VFS2
Номенклатура та коди
для оформлення
замовлень
(продовження)
Додаткове приладдя
Опис Код №
Підігрівник штоку для AMV(AME) 25/35 для клапанів DN 15…50 мм, напруга 24 В змін. струму
(використовують при температурах від -10 до +2 °С).
Підігрівник штоку для AMV(AME)85/86 для клапанів DN 65…100 мм, напруга 24 В змін. струму
використовують при температурах від -10 до +2 °С).
Подовжувач штоку для клапанів DN 15…50 мм із електроприводами AMV(AME)25/35 (використовують при температурах більше 150 °С).
065B2171
065Z7021
065Z7548
Комбінації регулювальних клапанів VFS2 з електроприводами
Номінальний діаметр регулювальних клапанів VFS2, DN мм 15 20 25 32 40 50 65 80 100
Тип
електро-
Код №
приводу
AMV25
082G3024
082G3023 24
AME25 082G3025 Аналоговий
AMV35
082G3021
082G3020 24
AME35 082G3022 Аналоговий
AMV85
082G1451
AME85 082G1452 Аналоговий
AMV86
082G1461
AME86 082G1462 Аналоговий
АМV655
АМE655
АМV658SD
АМE658SD
АМV658SU
АМE658SU
1)
при температурах від -10 до +2 °С треба використовувати підігрівники штоку, а при температурах більше 150 °С – подовжувачі штоку.
082G3441
082G3440 24
082G3442
082G3443 230
082G3445
082G3444 24
082G3448
082G3449 230
082G3447
082G3446 24
082G3450
082G3451 230
Максимальний перепад тиску для пари – 6 бар. Рекомендований p
Хід штоку клапану мм 15 15 15 15 15 15 40 40 40
Тип керуючого
сигналу
Напруга
жив-
лення
Час
руху
штоку
Хід штоку
електроприводу
Наявність
функції безпе-
ки (зворотної
пружини)
Максимальний перепад тиску на регулювальному
клапані
2)
В с/мм мм бар
Імпульсний
Імпульсний
Імпульсний
Імпульсний
Імпульсний
Аналоговий
та Імпульсний
Імпульсний
Аналоговий
та Імпульсний
Імпульсний
Аналоговий
та Імпульсний
230
1)
24
11 15 немає 25 25 16 9 6 3
230
1)
24
3 15 немає 20 13 8532
230
1)
24
8 40 немає не використовується 13 8 5082G1450 24
230
1)
24
230
1)
24
230
1)
24
230
1)
24
3 40 немає не використовується 13 8 5082G1460 24
3 або 6
(на
вибір)
4 або 6
(на
вибір)
4 або 6
(на
вибір)
50 немає не використовується 4,5 3 1,5
50
50
є – опускає
шток
є – піднімає
шток
(по рівню шуму та ерозії штоку – 4 бар, якщо p
реком.
не використовується 4,5 3 1,5
не використовується 4,5 3 1,5
max
< p
реком.
не
використовується
не
використовується
, то p
реком.
= p
Технічні характеристики
Номінальний діаметр DN 15 20 25 32 40 50 65 80 100
Пропускна здатність клапану, kvsм3/год 0,4 0,63 1,0 1,6 2,5 4,0 6,3 10 16 25 40 63 100 145
Хід штоку мм 15 40
Відносний діапазон регулювання 30:1 50:1 100:1
Витратна характеристика регулювання логарифмічна
Фактор кавітації Z 0,5 0,5 0,5 0,5 0,5 0,5 0,4 0,3 0,3
Протікання (згідно стандарту IEC534) не більше 0,05 % від k
Номінальний тиск PN бар 25
Регульоване середовище Водяна пара (макс. Δp = 6 бар), підготовлена вода або водний розчин гліколю (до 50 %)
рН регульованого середовища 7 … 10
Температура регул. середовища °С (-10) 2 ... 200
З’єднання Фланці згідно стандарту ISO 7005-2
Матеріали
Корпус та кришка Високоміцний чавун EN-GJS-400-18-LT (GGG40.3) EN-GJS-400-15 (GGG 40)
Сідло, конус (золотник) та шток Нержавіюча сталь
Ущільнення Кільця з PFTE (замінювані)
vs
1)
max
Приклад вибору
(для водяної пари)
108
Для вибору регуляторів, які працюють з водяною парою в якості теплоносія, в тому числі й регулювальних клапанів VFS2 з електроприводом, Вам необхідно завітати на Тепловий портал Данофсс
Україна (використовуючи посилання нижче). В розділі «Література» знайти сторінку «Опитувальні
листи», завантажити та заповнити опитувальний лист, на відповідний тип обладнання (регулювальний клапан з електроприводом), та направити його нам по факсу або електроною поштою
(координати вказані в тлі опитувального листа).
www.heating.danfoss.ua –> Завантажити –> Опитувальні листи
VKJNG219 Данфосс ТОВ 2018
Технічний опис Сідельні регулювальні клапани VFS2

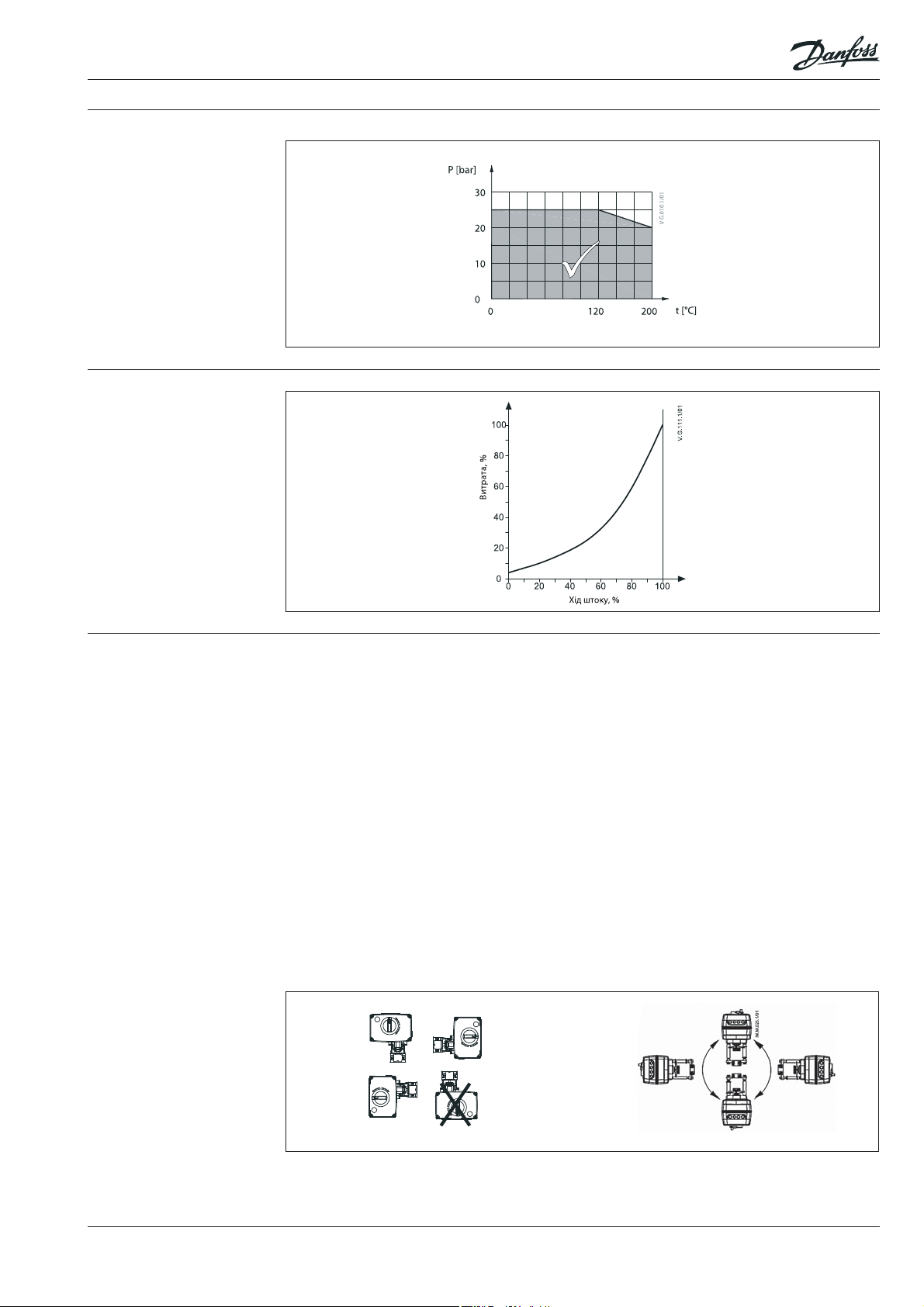

Діаграма залежності
робочого тиску
від температури
Витратна
характеристика
DN 15-50: EN-GJS-400-18-LT (GGG-40.3) PN 25
DN 65-100: EN- GJS-400 -15 (GGG- 40) PN 25
Максимально допустимий робочий тиск як функція від температури (згідно EN 1092-3).
Монтаж
Перед монтажем клапану переконайтеся, що
трубопроводи не містять металевої стружки
або інших сторонніх предметів.
Клапани потрібно встановлювати таким чином,
щоб напрямок потоку співпадав зі стрілкою на
корпусі клапану.
Трубопроводи, на які встановлюється клапан,
повинні бути прокладені рівно, надійно зафіксовані та захищені від вібрації. Механічні
навантаження на корпус клапану збоку трубопроводів недопустимі.
Регулювальні клапани VFS2 з електроприводами типу AMV(AME)25,35 та AMV(AME)85,86
можуть бути встановлені у вертикальному або
горизонтальному положенні тільки електроприводом вгору або вбік, щоб на привід не потрапляла вода або конденсат з нещільностей
трубопроводу.
Під час монтажу клапану слід передбачити достатньо простору для можливості подальшого
встановлення / зняття електроприводу.
Примітка.
Електроприводи можуть бути повернуті на
360 по відношенню до корпусу клапанів, для
чого треба тільки послабити стопорне пристосування.
Регулювальні клапани VFS2 з електроприводами типу AMV(AME)65x можуть бути встановлені в будь-якому положенні!
VKJNG219 Данфосс ТОВ 2018
109
Технічний опис Сідельні регулювальні клапани VFS2
Утилізація
Габаритні та
приєднувальні розміри
Перед утилізацією регулювальний клапан
повинен бути розібраний, а його елементи
розсортовані за різними групами матеріалів.
1
H
L
VFS 2 +
AMV(E) 25, 35
DN,
мм
15 130 237 65 14 4 3,6
20 150 237 75 14 4 4,3
25 160 237 85 14 4 5,0
32 180 259 100 18 4 8,7
40 200 259 110 18 4 9,5
50 230 259 125 18 4 11,7
LH
1
мм
kd
n
Вага,
кг
110
L
VFS 2 +
AMV(E) 655, 658
DN,
LH2H3k d
мм
65 290 525 568 145 18 8 23,0
80 310 544 587 160 18 8 28,1
100 350 571 614 190 22 8 40,7
VKJNG219 Данфосс ТОВ 2018
3
H
2
H
L
VFS 2 +
AMV(E) 85,86
мм
n
Вага,
кг
