Techninis aprašymas

Balninis vožtuvas garui (PN25) VFS 2 – Dvieigis vožtuvas, anšinis

Aprašymas

Užsakymas

Pavy zdys: Dvieigis vožtuvas, DN 15, kVS 1.6 , PN 25, T

- 1× VFS 2 DN 15 vožtuvas

200 °C, flanšinė jungtis

maks

Kodas: 06 5B1513

VFS 2 vožtuvai – tai dvieigiai flanšiniai šalto vandens, LPHW, MPHW, HPHW (žemo, vidutinio arba aukšto slėgio karšto vandens) ir garų vožtuvai.

Dvieigis vožtuvas VFS 2

20 6.3 0 65B152 0 25 10 065B1525 32 16 0 65B1532 40 25 065B15 40 50 40 065B1550 65 63 065B3365 80 100 065B3380

100 145 065B3400

(m3/h) (oC)

0.4

0.63 06 5B1 511

1.0 06 5B1512

1.6 06 5B1513

2.5 065B1514

4.0 06 5B1515

25 200

maks.

Kodas

065 B1510

Vožtuvai sukurti naudoti su šiomis pavaromis:

• DN 15-50

AMV(E)25 (SU/SD), AMV(E)35, AMV(E) 56 (su sankaba „065Z7551“)

• DN 65-100

AMV(E) 55, AMV(E) 56, AMV(E)85, AMV(E) 86, AMV (E) 65x

Savybės:

• Logaritminė charakteristika

• RibosR= >100:1 by DN 20-100

• Tinka garui

Pagrindiniai duomenys:

• DN 15-100

• kVS 0.4 –145 m3/h

• PN 25

• Apačioje uždaro

• Terpė:

- Cirkuliacinis vanduo / iki 50 % glikolio tirpalas / garai (maks. Δp = 6 bar):

• Temperatūra: 2 (−10 1)) …200 °C

Jei temperat ūra nuo −10 °C iki +2 °C, naudok ite stiebo šildytuvą

• Logaritminė charakteristika

• Flanšinės PN 25 jungtys

• Atitinka slėginių indų direktyvą 2014/68/EU.

Atsarginės dalys – riebokšlis

DN Aprašymas Kodas

15 20 25 32 40 50 65

100

Keturi PTFE žiedai

Vožtuvo dangtelio

tarpinė

Sandarinimo žiedas

Poveržlė

Instrukcijos

Trys PFTE žiedai

Sandarinimo žiedas

Instrukcijos

Priedai

Tipas Kodas

Stiebo šildytuvas 24 V (AMV(E) 25, 35 ir VFS 2 vožtuvai DN 15-50)

Stiebo šildytuvas 24 V (AMV(E) 55, 56 ir VFS 2 vožtuvai DN 65-100)

Stiebo šildytuvas 24 V (AMV(E) 85, 86 ir VFS 2 vož tuvai DN 65-100)

Stiebo šildytuvas 24 V AC/DC (AMV(E) 55, 56, 655, 658, 659 and VFS 2 valves DN 65-100)

Adapteris AMV(E) 25 (SU/SD), AMV(E) 35 ir VFS 2 DN 15-50 (jei terpės temperatūra didesnė nei 150 °C)

Sankaba (AMV(E) 56 and VFS 2 valves DN 15-50)

065B0001

065B000680

06 5B2171

065Z7020

065Z7021

065Z7022

065Z 7548

065Z7551

AI094186477177lt-000404 | 1

Techninis aprašymas Dvieigis balninis vožtuvas garui VFS2

Techniniai duomenys

Sąlyginis skersmuo DN 15 20 25 32 40 50 65 80 10 0

kVS reikšmė m3/h 0.4 0.63 1.0 1. 6 2.5 4.0 6.3 10 16 25 40 63 100 145

Eiga mm 15 40

Ribos > 30:1 > 50:1 > 10 0:1

Reguliavimo charakteristika logaritminė

Kavitacijos koeficientas z 0.5 0.5 0.5 0.5 0.5 0.5 0.4 0.3 0.3

Pralaidumas pagal IEC 534 standartą

maks. 0.05 % k

Sąlyginis slėgis PN 25

Ter pė

Ter pės p H

- Cirkuliacinis vanduo / iki 50 % glikolio tirpalas / garai (maks. Δp = 6 bar)

Min. 7, maks. 10

Terpės temperatūra °C 2 (–10 1)) … 200

Jungtys Flanšas EN 7005-2

Medžiagos

Kalusis ketus

Korpusas ir gaubtas Kalusis ketus EN-GJS- 400-18-LT (GGG 40.3)

EN-GJS-400-15

(GGG 40) Kūgis, balnas ir stiebas Nerūdijantysis plienas

Žiedo formos riebokšlio tarpinė Keičiami PTFE žiedai

Jei temperat ūra nuo –10 °C iki +2 °C, naudok ite stiebo šildytuvą.

Slėgio ir temperatūros grakas

Logaritminės vožtuvo charakteristikos

DN 15-50: EN-GJS -400-18-LT (GGG-4 0.3) PN 25 DN 65-100: EN- GJS-400 -15 (GGG-40) PN 25

Maks. uždarymo slėgis 1) ir rekomenduojamas Δp

Tal pa

Eiga

vieig

is A

 A

Vožt uvas Pavara

Eiga

(mm)

AMV(E) 25

[AMV(E) 25 SU/SD 3)]

25 [22 3)] 25 -

15 (kVS 4.0) 25 [16 3)] 20 -

20 25 [10 3)] 13 -

25 16 [5 3)] 8 -

32 9 [2.5 3)] 5 -

40 6 [2 3)] 3 -

50 3 [0.5 3)] 2 -

80 - - 3 2 8 3

- - 4.5 3 13 4.5

AMV(E) 35 AMV(E) 55 AMV(E) 56 AMV(E) 85, 86 AMV(E) 65x

maks. uždarymo slėgis

(bar)

- -

100 - - 1.5 1 5 1. 5

PAS TAB A:

Maks. Δp – ta i fizinė slėgio perkr yčio riba, kurią pasiek us vožtuvas dar užsidar ys. Maks. Δp naudoj ant stiebą yra 6 barai.

Rekomenduojamas Δp pagrįstas sukeliamu triukšmu, stiebo erozija ir t. t.

Maks. rekomenduojamas Δp yra 4 barai. Jei maks. uždarymo slėgis mažesnis negu 4 barai, rekomenduojamas Δp sutampa su uždarymo Δp.

Reikšmės skliaustu ose [ ] pagrįstos tik AMV(E) 25 SU/SD pavaros jėga.

Su stiebo jungtimi (pagal užsakymą)

2 | AI094186477177lt-000404

Techninis aprašymas Dvieigis balninis vožtuvas garui VFS2

Montavimas

≤ 150 °C AMV(E) 25 (SU/SD), 35

maks.

≤ 200 °C naudojant kitus AMV(E)

maks.

AMV(E) 25(SU/SD)/35

AMV(E) 55/56 AMV(E) 65x

maks.

AMV(E) 85/8 6

Vožtuvo montavimas

Prieš montuodami vožtuvą įsitikinkite, kad vamzdžiai švarūs ir juose nėra abrazyvinių atliekų.

Labai svarbu, kad vamzdžiai ties kiekviena jungtimi eitų statmenai vožtuvui ir nevibruotų.

Reguliuojamuosius vožtuvus su pavara sumontuokite vertikalioje arba horizontalioje padėtyje, atsižvelgdami į anksčiau pateiktas montavimo rekomendacijas. Atminkite, kad pavarą galima pasukti iki 360° vožtuvo korpuso atžvilgiu, atlaisvinant fiksuojamąją detalę. Po to ją būtina priveržti.

Palikite pakankamai vietos, kad būtų patogu išmontuoti pavarą, nuimant ją nuo vožtuvo korpuso priežiūros tikslais.

Atminkite, kad pavarą galima pasukti iki 360° vožtuvo korpuso atžvilgiu, atlaisvinant fiksuojamąją detalę. Po to ją būtina priveržti.

= 150 ... 200 °C AMV(E) 25 (SU/SD), 35

Visuomet montuokite vožtuvą taip, kad rodyklė ant korpuso būtų nukreipta srauto kyptimi. Siekiant išvengti turbulencijos, kuri gali paveikti matavimo tikslumą, rekomenduojama montuoti tiesų vamzdį prieš ir už vožtuvo, kaip pavaizduota (D – vamzdžio skersmuo).

FVR/FVF

Pastaba:

Filtrą vožtuve montuokite nukreipę prieš srovę (pvz., „Danfoss“ FVR/FVF)

Adapteris, skirtas VFS 2 DN 15 -50

AMV(E)

AI094186477177lt-000404 | 3

Techninis aprašymas Dvieigis balninis vožtuvas garui VFS2

a Vožtuvo geba,

5.0

62.

7 5590.

90.

Vožtuvo geba

0 593.

63 55

Vožtuvo geba =

Reguliuojamojo vožtuvo parinkimo diagrama, skirta skysčiams

Tekantis skystis (konkretaus tankio, l ygaus 1)

SRAUTO slė gio nuostolis kPa (100 kP a = 1 baras = ~ 10 m H2O) Konkretus tankis

Tekantis skystis (konkretaus tankio, n elygaus 1)

Pavyzdžiai:

1. Skysčiams, kurių konkretus tankis lygus 1 (pvz., vanduo)

Duomenys:

Debitas: 6 m3/h Sistemos slėgio nuostolis: 55 kPa

Suraskite horizontalią liniją, kuri atitinka 6 m3/h debitą (A–A linija). Vožtuvo geba išreikšta lygtimi:

Kur:

Δp1 = slėgio nuostolis visiškai atidarytame vožtuve Δp2 = slėgio nuostolis likusioje kontūro dalyje,

kai vožtuvas visiškai atidarytas

Gerai parinkto vožtuvo slėgio nuostolis būtų lygus visos sistemos slėgio nuostoliui (t. y. 0.5 įtaka): Jei Δp1 = Δp2

Šiame pavyzdyje gebą 0.5 turėtų vožtuvas, kurio slėgio nuostolis 55 kPa, esant tam tikram debitui (taškas B). A–A linijos sankirta su vertikalia linija, nubrėžta nuo B, bus tarp dviejų įstrižainių. Tai reiškia, kad idealiai parinkti vožtuvo negalima. Ties A–A linijos sankirta su įstrižomis linijomis gaunami slėgio nuostoliai naudojant realius, o ne idealius vožtuvus. Šiuo atveju vožtuvo, kurio kVS 6.3 , slėgio nuostolis bus 90.7 kPa (taškas C):

Didžiausio vožtuvo, kurio kVS 10, slėgio nuostolis bus 36 kPa (taškas D):

Dažniausiai naudojant būtų pasirinktas mažesnis vožtuvas (jo geba didesnė nei 0.5 , taigi pagerėja reguliavimas). Tačiau tai padidins bendrą slėgį, todėl sistemos projektuotojas turėtų patikrinti suderinamumą su esamais siurbliais ir kita įranga. Ideali gebos vertė yra 0.5 , o pageidautinas intervalas

nuo 0.4 iki 0.7 .

2. Konkretaus tankio skysčiams (KT ), kurių KT nelygus 1

Duomenys:

Debitas: 6 m3/h skysčio, KT 0.9 Sistemos slėgio nuostolis: 10 kPa

Šiame pavyzdyje reikia nepaisyti kairiosios schemos ašies. Pradedant nuo dešiniosios ašies, aptinkamas 6 m3/h debitas (taškas E). Įstrižai linijai iš taško E susikirtus su vertikalia linija iš KT 0.9 (taškas F) gaunamas efektyvaus debito linijos G–G pradžios taškas. Procesas toliau vyksta taip pat, kaip 1 pavyzdyje, 10 kPa kerta G–G arčiausiai kVS 16 įstrižainės. G–G sankirta su kVS 16 sukuria 12.7 kPa (taškas H) vožtuvo slėgio nuostolį.

4 | AI094186477177lt-000404

Techninis aprašymas Dvieigis balninis vožtuvas garui VFS2

Reguliuojamojo vožtuvo parinkimo diagrama, skirta garui

Maks. Δp žemo slėgio garo sistemoje svyruoja nuo 0.5 bar iki 6 bar (žr. 2 psl.)

Masinis sočiojo vandens garo srautas (kg/h)

Kritini s slėgio nuostol is (kPa)

Absoliutusis įėjimo slėgis

Sočiojo g aro temperatūra

Perkaitinimo °C

Masinis perkaitintojo vandens garo srautas (kg/h)

Garo vožtuvo parinkimas priklauso nuo 40 % absoliučiojo garo slėgio (iš karto aukštyn nuo vožtuvo), kuris krenta pro vožtuvą, kai šis visiškai atidarytas. Šiomis sąlygomis garas keliauja kritiniu

ar beveik kritiniu greičiu (apie 300 m/s) ir per visą vožtuvo eigą įvyksta droseliavimas. Jei garas keliauja lėčiau, pirma vožtuvo eigos dalis tiesiog padidina garo greitį, bet nesumažina tūrinio srauto.

AI094186477177lt-000404 | 5

Techninis aprašymas Dvieigis balninis vožtuvas garui VFS2

Reguliuojamojo vožtuvo parinkimo diagrama, skirta garui

(tęsinys)

1. Sotusis garas

Duomenys:

Debitas: 1000 kg/h Absoliutinis slėgis prieš vožtuvą: 5 bar (500 kPa)

- sekti punktyrine linija -

Absoliutinis slėgis prieš vožtuvą yra 500 kPa. 40 % yra 200 kPa.

Raskite įstrižą liniją, atitinkančią 200 kPa slėgio nuostolį (linija A–A).

Užrašykite absoliutiniį slėgį prieš vožtuvą apatinėje kairiojoje skalėje (taškas B) ir skersai nubrėžkite horizontalią liniją, kol ji susikirs su slėgio nuostolio įstrižaine (A–A) taške C.

Nuo šio taško aukštyn pratęskite vertikalią liniją, kol ji susikirs su horizontalia linija, reiškiančia 1000 kg/h garo srautą iš taško D. Jų sankirtoje bus taškas E.

Artimiausia įstriža kvs linija virš jo yra linija F–F, kurios kvs 25 (taškas E’). Jei idealus vožtuvo dydis negalimas, reikia pasirinkti artimiausią didžiausią dydį norint užtikrinti pageidaujamą srautą.

Slėgio nuostolis per vožtuvą esant debitui nustatomas pagal 1000kg/h linijos susikirtimą su F–F (taškas E’), o žemyn nubrėžus vertikalę ji susikerta su 500 kPa (taškas E’’) slėgio prieš vožtuvą horizontalia linija, kai slėgio nuostolio įstrižainė 70 kPa. Tai tik 14 % slėgį prieš vožtuvą ir valdymo kokybė nebus gera, kol vožtuvas nebus iš dalies kompromisas nepraleis reikiamo srauto (maksimalus srautas būtų apie 600 kg/h).

uždarytas. Naudojant garo vožtuvus šis

būtinas, nes kitas mažesnis vožtuvas

2. Perkaitintasis garas

Duomenys:

Debitas: 500 kg/h Absoliutinis slėgis prieš vožtuvą: 5 bar (500 kPa) Garo temperatūra: 190 °C

Procedūra perkaitintojo garo atveju panaši į sočiojo garo, bet naudojama kitokia srauto skalė, o tai šiek tiek padidina rodmenis pagal perkaitinimo laipsnį.

- sekti taškuota linija -

Kaip ir anksčiau, įstriža slėgio nuostolio linija A–A yra prieš, jei yra 40 % iš 500 (200 kg/h). Horizontali slėgio prieš vožtuvą linija, einanti per tašką B, yra pratęsta į kairę, kad būtų galima nustatyti G (150 °C). Sočiojo garo ir perkaitintojo garo temperatūros skirtumas yra 190 °C – 150 °C = 40 °C.

Perkaitintojo garo srautas matomas apatinėje dešiniojoje skalėje, taške H, o įstriža linija nuo ten eina žemyn, kol kerta garo temperatūros padidėjimo (40 °C) vertikalią liniją taške J.

Kaip ir anksčiau, horizontali linija per tašką B brėžiama taip, kad kirstų liniją A–A taške C, o taškas, kur vertikali linija nuo šio taško kerta horizontalią liniją nuo taško J, yra eksploatavimo taškas (taškas K). Horizontali linija J–K yra pataisyta srauto linija. Artimiausia aukštesnė įstriža linija yra kvs 10 (taškas K’). Vertikali linija, sankirtos su 10 kvs linija taško, kerta 500 kPa slėgio prieš vožtuvą įstrižainė įėjimo slėgio, kas užtikrina pagrįstą reguliavimo kokybę (palyginti su rekomenduojamu 40 % santykiu).

atitinkamą sočiojo garo temperatūrą taške

einanti nuo J–K

liniją (taškas K’’), kai slėgio nuostolio

apie 150 kPa. Tai sudaro maždaug 30 %

Maksimalus srautas pagal tą patį įėjimo slėgį nustatomas pratęsus vertikalią liniją (C–E) per tašką E, kol jis kerta kVS 25 liniją F–F (taškas E’’’), o srautas lygus 1700 kg/h.

6 | AI094186477177lt-000404

Techninis aprašymas Dvieigis balninis vožtuvas garui VFS2

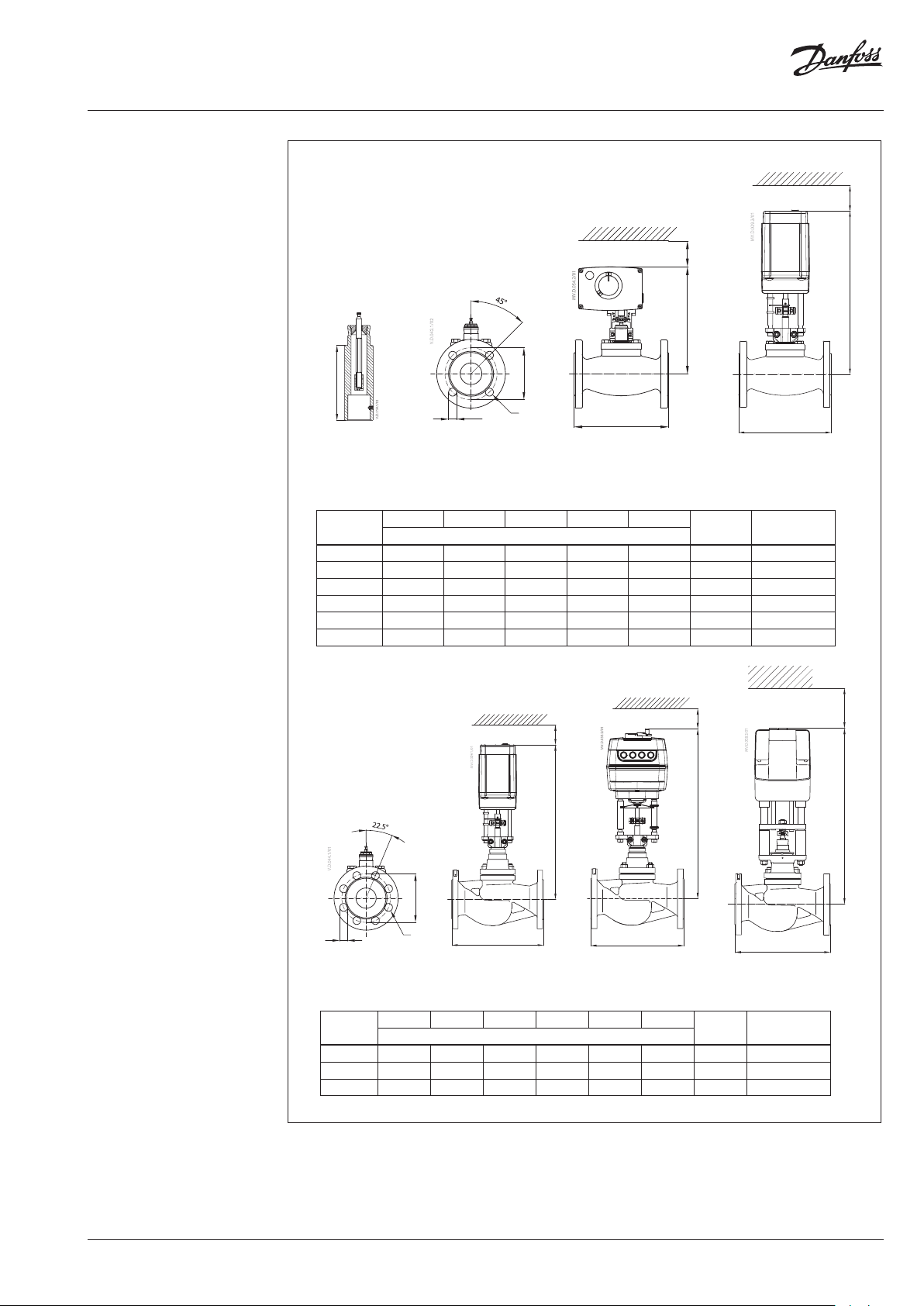

Matmenys

118 .5

Adapteris

065Z7548

min . 100

VFS 2 (DN 15-50) +

AMV(E) 25, 35 (SU/SD)

mi n. 150

VFS 2 (DN 15-50) +

AMV(E) 56 +

gnybtas 0 65Z7551

L H H

k d

n Vožtuvo svoris

(numeris) (kg)

15 130 237 383 65 14 4 3.6 20 150 237 383 75 14 4 4.3 25 160 237 383 85 14 4 5.0 32 180 259 405 10 0 18 4 8.7 40 200 259 405 110 18 4 9.5 50 230 259 405 12 5 18 4 11. 7

min . 81

mi n. 150

VFS 2 (DN 65-100) +

AMV(E) 55, 56

VFS 2 (DN 65-100) +

AMV(E) 65X

VFS 2 (DN 65-100) +

AMV(E) 85, 86

mi n. 118

L H

k d

n Vožtuvo svoris

(numeris) (kg)

65 290 484 525 568 145 18 8 23.0 80 310 503 544 587 160 18 8 28 .1

100 350 530 571 614 190 22 8 40.7

AI094186477177lt-000404 | 7

Techninis aprašymas Dvieigis balninis vožtuvas garui VFS2

8 | AI094186477177lt-000404
