Page 1
Техническое описание
Клапан регулирующий седельный проходной VFM2
Описание
и область применения
Номенклатура и коды
для оформления заказа
Особенности:
• линейно-логарифмическая характеристика
регулирования;
• динамический диапазон регулирования более 100 : 1;
• разгруженный по давлению.
Основные характеристики:
• условный проход Д
• пропускная способность K
• условное давление Р
• регулируемая среда:
= 65–250 мм;
у
vs
= 16 бар;
у
вода или 50% водный раствор гликоля;
• температура регулируемой среды:
2 (-10*)–150°С;
Регулирующий клапан VFM2 предназначен
для применения в системах тепло- и холодоснабжения зданий.
Клапан может сочетаться со следующими
электрическими приводами Danfoss:
• присоединение к трубопроводу: фланцевое
(Р
= 16 бар);
у
• соответствие стандартам: Директива ЕС по
оборудованию, работающему под давлением, 97/23/EC.
• AME 655;
• AME 658 SD, SU.
* При температуре о т -10 до 2 °С требуется использо вать
с подогревате лем штока.
Клапан VFM2
*,
ΔP
Эскиз Ду, мм Kvs, м3/ч Ру, бар
65 63
80 100 065B3501
100 160 065B3502
125 250 065B3503
150 400
200 630 065B3505
250 900 065B3506
* ΔP
— максимально допустимый перепад давлений, преодолеваемый электроприводом при закрытии клапана.
кл.
16
кл.
бар
16
10
= 63–900 м3/ч;
Кодовый
номер
065B3500
065B3504
24
Дополнительные принадлежности
Наименование
Подогреватель штока, 24 B
Ду
клапана,
мм
65 –125
150–250
RC.08.V9.50 12/2014
Кодовый
номер
065Z7020
065Z7022
Запасные детали
Наименование
Сальниковое уплотнение
Ду
клапана,
мм
65 –125
150–250
Кодовый
номер
065B3529
065B3530
Page 2
Техническое описание
Клапан регулирующий седельный проходной VFM2
Технические
характеристики
Условия применения
Условный проход Ду, мм
Пропускная способность K
vs
, м3/ч
65 80 100 125 150 200 250
63 100 160 250 400 630 900
Ход штока, мм 30 34 40 50
Динамический диапазон регулирования Более 100 : 1
Характеристика регурирования Линейно-логарифмическая
Коэффициент начала кавитации Z 0,45 0,40 0,35 0,3
Протечка через закрытый клапан, % от K
Условное давление Р
Макс. перепад давления для закрытия
клапана ΔР
макс.
1)
, бар
, бар
у
0,03
vs
16 10
16
Регулируемая среда Вода или 50% водный раствор гликоля
2)
Температура регулируемой среды Т, °С 2 (-10
Присоединение Фланцевое, Р
= 16 бар по стандарту EN 1092-2
у
)–15 0
Материалы
Корпус клапана и крышка Серый чугун EN-GJL-250 (GG 25)
Седло, золотник и шток Нержавеющая сталь
Уплотнение сальника EPDM
1)
ΔP
— максимально допустимый перепад давлений, преодолеваемый электроприводом при закрытии клапана.
макс.
2)
При температура х от -10°С до 2°С необходи мо использовать подогреват ель штока.
Характеристика
регулирования
Зависимость рабочего давления
регулируемой среды от температуры
25
RC.08.V9.50 12/2014
Page 3
Техническое описание
Клапан регулирующий седельный проходной VFM2
Монтаж
Утилизация
При монтаже клапана необходимо убедиться,
чтобы направление движения регулируемой
среды совпадало с направлением стрелки на
его корпусе.
Перед монтажом клапана трубопроводная
система должна быть промыта, соединительные элементы трубопровода и клапана
размещены на одной оси, клапан защищен от
напряжений со стороны трубопровода.
Клапан с электроприводом может быть установлен в любом положении.
Клапан поставляется зафиксированным в открытом положении.
Необходимо предусмотреть достаточное пространство вокруг клапана с электроприводом
для их демонтажа и обслуживания.
Электропривод может быть повернут вокруг
своей оси (на 360°) в удобное для обслуживания положение, для чего следует ослабить
крепление привода на клапане.
Перед утилизацией клапаны должны быть
разобраны, а детали рассортированы по группам материалов.
Устройство
1 — корпус клапана;
2 — крышка клапана;
3 — сальник;
4 — шток;
5 — золотник (разгружен по давлению);
6 — седло.
26
RC.08.V9.50 12/2014
Page 4
Техническое описание
Клапан регулирующий седельный проходной VFM2

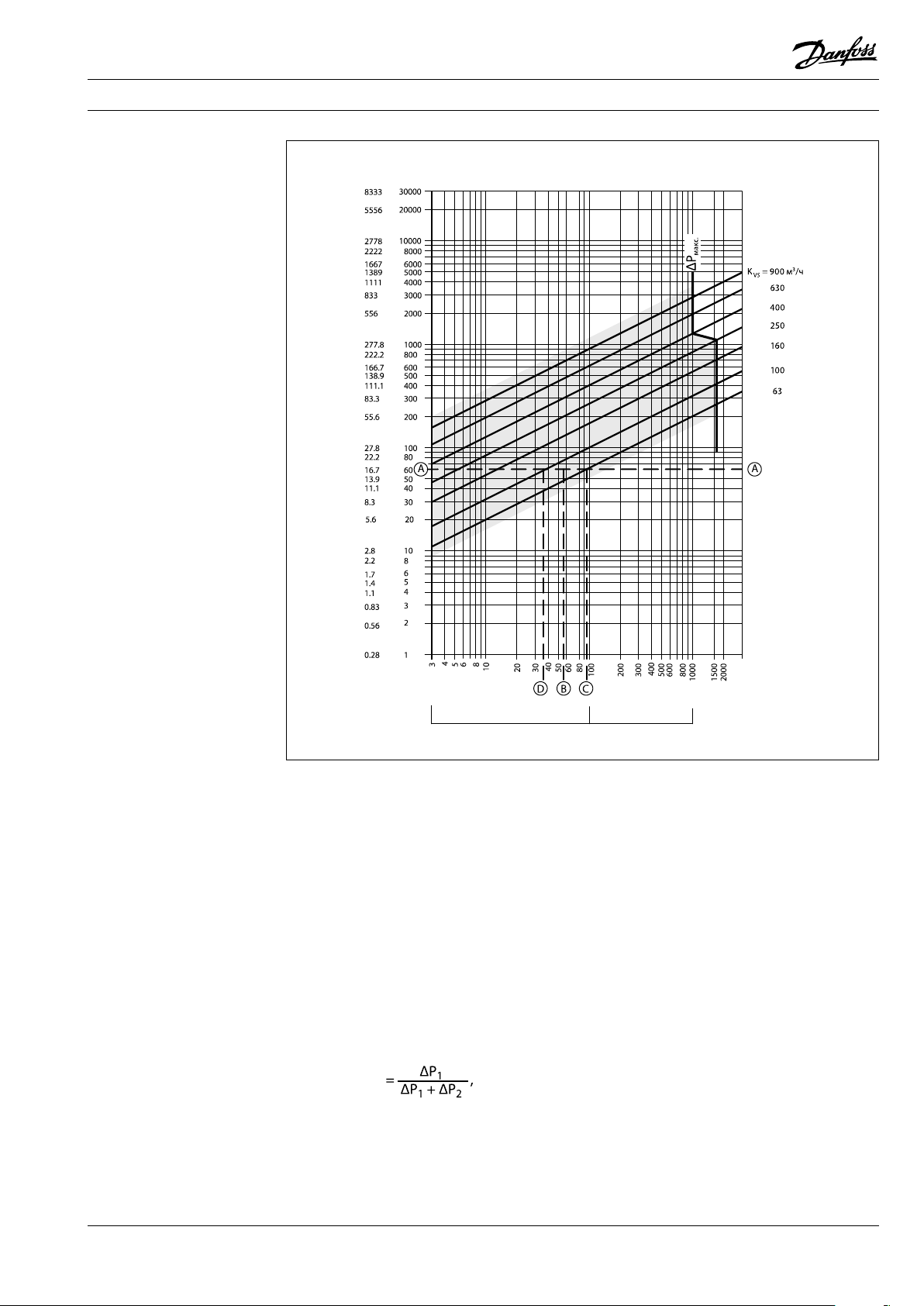

Номограмма для
выбора клапана
G,
кг/с м
3
/ч
ΔР
кл.
Пример выбора клапана
Исходные данные
Расход воды:
G = 60 м
3
/ч.
Потеря давления в регулируемой системе:
ΔР
= 55 кПа.
с
Решение
Проведя на диаграмме горизонтальную линию
от расхода 60 м
пады давлений на клапане с разным K
Идеальный клапан выбирают таким образом,
3
/ч (линия А–А) находят пере-
.
vs
чтобы его авторитет был 0,5 или больше.
Авторитет клапана выражается следующей
зависимостью:
a
где ΔР1 — перепад давлений на полностью
открытом клапане;
ΔР
— перепад давлений в системе.
2
Если ΔР
= ΔР2, то
1
a = ΔР
/2 • ΔР1 = 0,5.
1
, кПа
В данном примере при расходе 60 м
3
/ч авторитет клапана будет равен 0,5 при перепаде
давлений на нем в 55 кПа (точка B).
Пересечение линии A–A с вертикальной
линией, проведенной из точки B, лежит между
двух диагоналей K
ный клапан для данного примера подобрать
. Это означает, что идеаль-
vs
нельзя.
Пересечение линии A–A с диагоналями K
покажет перепады давлений на реальных,
а не идеальных клапанах.
В первом случае клапан с пропускной способностью K
давлений в 90,7 кПа (точка С).
= 63 м3/ч обеспечит перепад
vs
Отсюда авторитет клапана:
a = 90,7/90,7 + 55 = 0,62.
Во втором случае клапан с пропускной способностью K
давления в 36 кПа (точка D).
= 100 м3/ч обеспечит перепад
vs
Отсюда авторитет клапана:
a = 36/36 + 55 = 0,395.
vs
27
RC.08.V9.50 12/2014
Page 5
Техническое описание

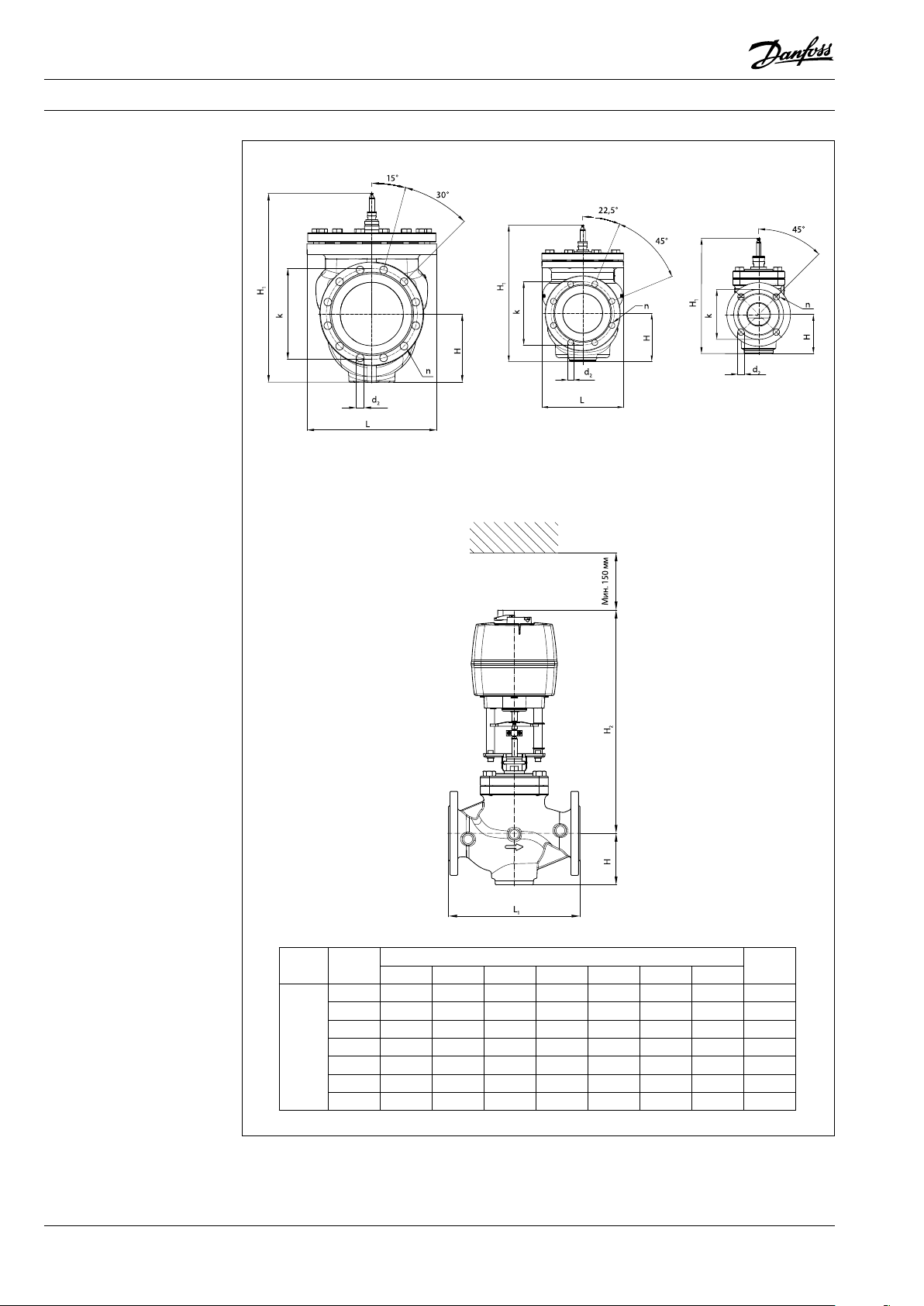

Габаритные и присоединительные размеры
Клапан регулирующий седельный проходной VFM2
VFM2 Ду = 200–250 мм VFM2 Ду = 80–150 мм VFM2 Ду = 65 мм
Тип Ду, мм
L L
65 185 290 114 290 493,5 145 19 4
80 200 310 114 310 494,5 160 19 8
100 242 350 14 8 350 528,5 180 19 8
VFM2
125 242 400 149 400 529,5 210 19 8
150 310 480 182,5 512 628,5 240 22 8
200 389 600 245 600 686 295 23 12
250 500 730 267 730 732 355 26 12
28
RC.08.V9.50 12/2014
Размеры, мм
1
H H
H
1
2
k d
Кол-во
отв. n
