Techninis aprašymas
TP7000 serijos programuojami kambario termostatai
Požymiai
TP7000 - tai šiuolaikiškas nesudėtingas reguliatorius, turintis tiek laikrodžio, tiek kambario termostato funkcijas, leidžiantis vartotojui programuoti skirtingas temperatūras skirtingam laikui, ir tenkinantis įvairaus gyvenimo būdo poreikius. TP7000 termostatas turi 7 dienų programavimą, kuris leidžia kiekvienai dienai nustatyti skirtingus parametrus, jeigu tam yra poreikis. Be to, prietaisą galima nustatyti 5/2 dienų režimui, tuomet vienas programų paketas gali būti naudojamas savaitės dienoms, o kitas - savaitgaliams.
TP7000 gaminamas keliomis versijomis - su laidiniu jungimu ir su ekonomišku bevieliu ryšiu. Abu modeliai - su laidiniu jungimu ir RF bevieliu ryšiu - turi iki šešių temperatūros pokyčio galimybių per dieną, įskaitant programavimo funkcijas - OFF (Išjungta) ir temperatūros pažeminimą.
TP7000turikeletąnaujųsavybių,kuriasmontuotojas gali pasirinkti montavimo metu, tai yra:
•Optimalaus paleidimo kontrolė. Naudojama vidinė temperatūra laikui skaičiuoti iki užprogramuoto laiko, per kurį pasiekiama užprogramuota temperatūra, pradžios.
•Chrono-proporcinė kontrolė. Ši savybė apibrėžia katilo ciklo greitį ir katilo įjungimo/išjungimo skaičių ciklo metu. Tai papildomai suteikia komfortą ir pagerina katilo efektyvumą, tai ypač būdinga kondensacinio tipo katilams.
RF modeliuose yra FM radijo siųstuvas, kuris perduoda unikalų termostato atpažinimo kodą, kurį atpažįsta RX imtuvas derinimo metu. Imtuvai, kurie yra 1, 2 ir 3 zonos versijose, gali būti montuojami iki 30 metrų nuo termostato ir juos galima naudoti katilų, siurblių arba reguliuojančių vožtuvų jungimui.
Termostato maitinimo šaltinis gali būti baterijos arba elektra, abiem atvejais daviklis gali būti įmontuotas arba nuotolinis, plačiau apie tai rasite duomenų lentelėje, kurioje duoti ir užsakymų kodai.
•7 dienų arba 5/2 dienų programavimo galimybės iki 6 laiko ir temperatūros įvykių per dieną.
•Gaminamas su laidiniu pajungimu ir RF bevieliu ryšiu.
•Laidinio jungimo versijos gaminamos maitinimui naudojant ir baterijas, ir jungiant prie elektros srovės.
•Atostogų programavimo režimas ir termostato rankinis režimas.
•Daug vartotojo rankinio programavimo galimybių, įskaitant ir programos praplėtimą.
Montuotojo nustatymai - DIL jungiklial
Visi modeliai |
|
|
|
|
|
||
Jungt 1 |
5/2 dienų programavimas |
|
|
|
|
|
7 dienų programavimas |
|
|
|
|
|
|||
Jungt 2 |
Optimalaus paleidimo kontrolė veikia |
|
|
|
|
|
Optimalaus paleidimo kontrolė neveikia |
|
|
|
|
|
|||
Jungt 3 |
Chrono-proporcinis reguliavimas |
|
|
|
|
|
ļjungimo/Išjungimo reguliavimas |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
TP7000, A, B, AB, M, M, MA, RF ir A-RF modeliai su 3/6 ciklų per valandą funkcijomis |
||||||
Jungt 4 |
Chrono-proporcinis, 6 ciklai/valandą |
|
|
|
|
|
Chrono-proporcinis, 3 ciklai/valandą |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
TP7000C, CA, CM, CMA, C-RF ir CA-RF modeliai su 6/12 ciklų per valandą funkcija |
||||||
Jungt 4 |
Chrono-proporcinis, 12 ciklų/valandą |
|
|
|
|
|
Chrono-proporcinis, 6 ciklai/valandą |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
Pastaba: Jungt. 4 aktyvus tiktai tada, kai Jungt. 3 nustatytas chrono-proporciniam režimui
Part No. 168v02 03/08 |
1 |
Techninis |
TP7000 serijos |
aprašymas |
programuojami kambario termostatai |
Montuotojo nustatymai - optimalaus paleidimo kontrolė
Jeigu DIL jungtukas 2 (SW2) buvo nustatytas įjungti Optimalaus paleidimo kontrolę, Optimalaus paleidimo kontrolės nustatymas turi būti vartotojo programavimo režime. Žemiau pateikta lentelė rodo laiką, apskaičiuotą anksčiau, iki užprogramuoto laiko, kada prasidės pirmasis dienos įvykis, priklausomai nuo kambario temperatūros skirtumo ir programuojamos temperatūros pirmajam įvykiui. Nustatymo galimybės yra šios 0:00 (OPK išjungtas, 0:30, 1:00, 1:30 arba 2:00).
Norima 1 įvykio |
|
|
|
|
|
|||
temperatūra |
|
|
|
|
|
|||
|
|
<![if ! IE]> <![endif]>pradžiojeperiodo mopaleidi |
-1°C |
|
|
|
|
|
<![if ! IE]> <![endif]>norimosemiau žpsniai Lai |
<![if ! IE]> <![endif]>Optimalausperatūros tem |
|
|
|
|
|
Pasirenkant 0, |
|
-2°C |
|
|
|
|
atjungiama |
|||
|
|
|
|
|
OPK funkcija |
|||
-3°C |
|
|
|
|
|
|||
-4°C |
|
|
|
|
|
|||
|
120 |
90 |
60 |
30 |
Įvykis 1 |
|||
|
min. |
min. |
min. |
min. |
laikas (0) |
|||
|
|
|
|
|||||
|
|
|
|
|
Galimi paleidimo periodai |
|
||
|
|
|
Esant -2°C nukrypimui ir pasirinkus 30 min. kreivę, katilas |
|||||
|
|
|
|
įsijungs 15 min. anksčiau prieš 1 įvykio pradžią |
Termostato specifikacja
Termostato savybė |
|
TP7000-RF |
TP7000 |
TP7000M |
||||
Užsakymo kodas |
|
- įmontuoto daviklio |
087N7410 |
087N7414 |
087N7400 |
087N7404 |
087N7408 |
087N7419 |
|
modelis |
|||||||
|
|
|
|
|
|
|
|
|
|
|
- nuotolinio daviklio |
087N7411 |
087N7415 |
087N7401 |
087N7405 |
087N7409 |
087N7420 |
|
|
modelis (A modeliai) |
||||||
|
|
|
|
|
|
|
|
|
Reguliavimo tipas - (ON (ĮJ.)/OFF(IŠJ.) arba |
|
|
|
|
|
|
||
chrono-proporcinis |
|
• |
|
• |
|
• |
|
|
3/6 ciklų per valandą |
|
|
|
|
|
|
|
|
Reguliavimo tipas - (ON (ĮJ.)/OFF(IŠJ.) arba |
|
|
|
|
|
|
||
chrono-proporcinis |
|
|
• |
|
• |
|
• |
|
6/12 ciklų per valandą (C modelis) |
|
|
|
|
|
|
||
RF belaidis termostatas |
|
|
• |
|
|
|
|
|
Termostatas su laidiniu jungimu |
|
|
|
• |
|
• |
||
Su skaitmeniniu laikrodžiu |
24 valandos (vartotojas pats gali nustatyti laiką: AM (iki vidurdienio), PM (po |
|||||||
|
|
vidurdienio) |
|
|
||||
|
|
|
|
|
|
|
||
7 dienų arba 5/2 dienų darbo režimo pasir- |
|
|
Taip |
|
|
|||
inkimas |
|
|
|
|
|
|||
|
|
|
|
|
|
|
||
Įvykių skaičius per dieną |
|
|
|
Iki 6 |
|
|
||
Reguliuojamos temperatūros ribos |
OFF (IŠJ.) 5-30°C (vartotojas gali nustatyti pagal Farenheito skalę) |
|||||||
Bendras perjungimo skirtumas (ON/ļJ. - OFF/ |
|
|
<1.0°C |
|
|
|||
IŠJ. režimas) |
|
|
|
|
|
|||
|
|
|
|
|
|
|
||
Gamintojo nustatyta programa |
|
|
Taip |
|
|
|||
Programuojamas švenčių režimas |
|
|
Taip, iki 99 dienų |
|
|
|||
Montuotojo pasirenkamas optimalaus palei- |
Taip-Off (Išj.), 30, 60, 90 arba 120 min. priešlaikinis įjungimas nustatytame taške |
|||||||
dimo reguliavimas |
|
|
|
minus 4K |
|
|
||
Termostato režimas ir šalčio režimas |
Taip, nustatytas 1.0°C, tačiau derinimas gali vykti prie 5-30°C |
|||||||
Maitinimas |
|
2 x AA/MN1500/LR6 šarminės baterijos |
230V, 50 Hz |
|||||
Atminties palaikymas |
|
Kondensatorius, keičiant baterijas, 1 minutei |
Perkraun. elem. (žr. 1 |
|||||
|
pastabą) |
|||||||
|
|
|
|
|
|
|
||
Išėjimo relės perjungimas |
|
N/A (nėra) |
|
SPDT |
|
|||
Relės kontakto, įtampos ir srovės perjungimo |
N/A (nėra) |
|
3 (1) A, 230 voltų |
|
||||
parametras |
|
|
|
|||||
|
|
|
|
|
|
|
||
Siųstuvo dažnis (tiktai RF modeliams) |
433.92 MHz |
|
N/A (nėra) |
|
||||
Siųstuvo ribos (tiktai RF modeliams) |
30 metrų maks. |
|
N/A (nėra) |
|
||||
Matmenys (mm) |
|
|
138 plotis x 88 aukštis x 28 gylis |
|
||||
Užterštumas |
|
|
|
2 laipsnio |
|
|
||
Nominali impulso įtampa |
|
N/A (nėra) |
|
2.5Kv |
|
|||
Rutulinio spaudimo testas |
|
|
|
75°C |
|
|
Pastaba 1: Prietaisas turi būti pakrautas 6 dienoms, norint pakeisti elementą, kol atsiras pilnas palaikymas.

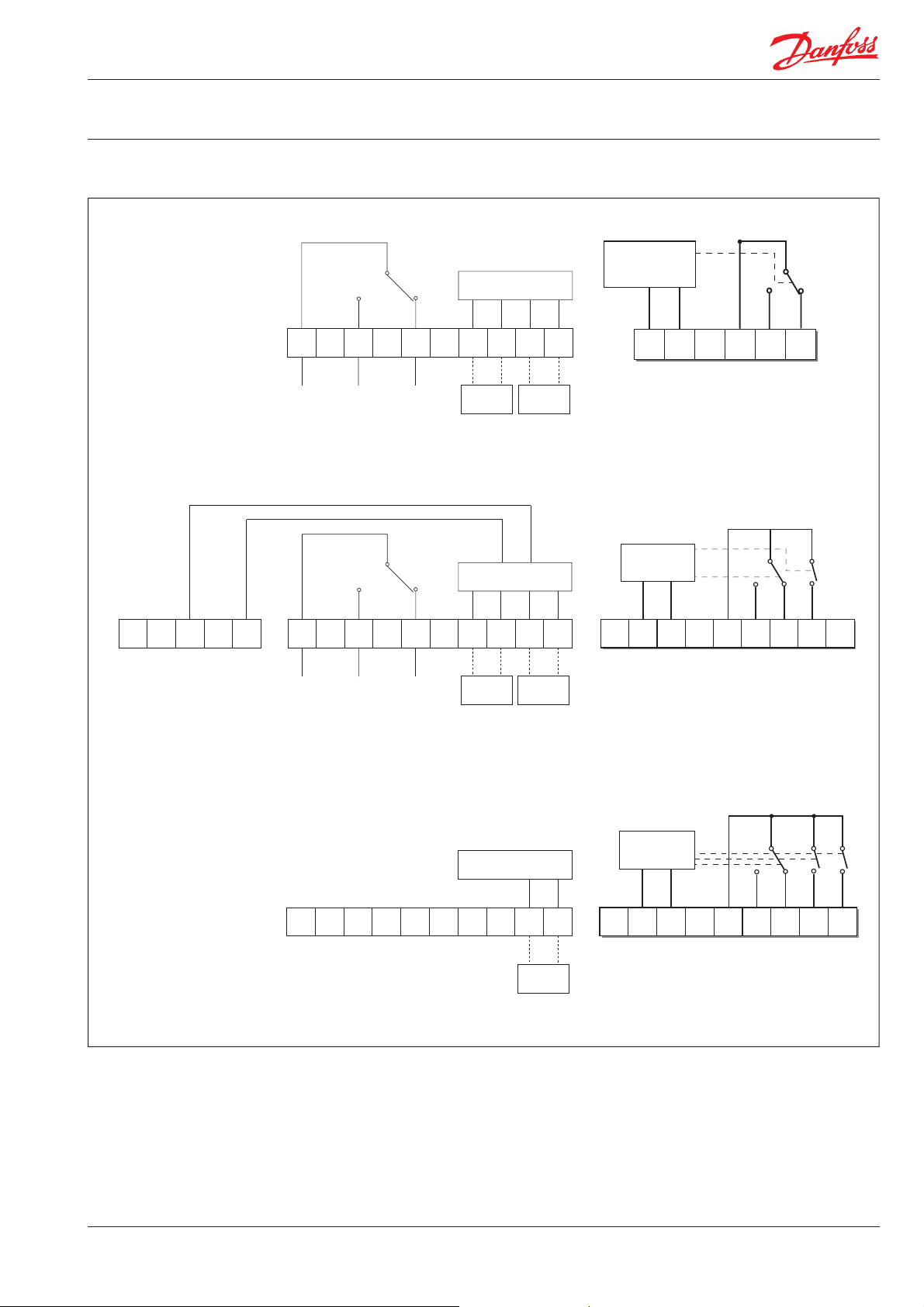

Imtuvo specifikacijos (tiktai RF modeliams)
Imtuvo savybės |
RX1 |
|
RX2 |
|
RX3 |
|
Užsakymo kodas |
087N747600 |
|
087N747700 |
|
087N747800 |
|
Vieno kanalo imtuvo modulis, dirba su vienu |
• |
|
|
|
|
|
termostatu |
|
|
|
|
|
|
Dviejų kanalų imtuvo modulis, dirba su dviem |
|
|
• |
|
|
|
termostatais |
|
|
|
|
|
|
Trijų kanalų imtuvo modulis, dirba su trimis |
|
|
|
|
|
• |
termostatais |
|
|
|
|
|
|
Imtuvo kodas su savaiminiu atpažinimu |
• |
|
• |
|
• |
|
Imtuvo dažniai |
|
|
433.92 MHz |
|
||
Maitinimo įtampa |
|
|
220/240 Vac, 50 Hz |
|
||
Išėjimo relės srovės parametras |
|
|
3 (1) A |
|
||
Išėjimo relės konfigūracija (vidinis sujungimas) |
1 x SPDT |
|
1 x SPDT, 1 x SPST |
|
|
1 x SPDT, 2 x SPST |
Atminties išsaugojimas |
Atmintis išsaugoma elektroniniu būdu, dingus srovei |
|||||
Matmenys (mm) |
|
138 plotis x 88 aukštis x 32 gylis |
|
