TP7000 a TP7000-RF
Elektronické programovatelné termostaty – pokyny pro uživatele
Programovatelné prvky
• 7 denní program (volitelný v době instalace přepínačem Sw1) a 1 – 6 časových a teplotních nastavení pro každý den
(předprogramovaných z výroby).
NEBO
5/2 denní program (volitelný v době instalace přepínačem Sw1) a 1 – 6 časových a teplotních nastavení
(předprogramovaných z výroby) pro pracovní a víkendové dny.
• Termostatový režim – může být nastaven tak, aby nepřetržitě udržoval danou teplotu. V tomto režimu může být TP7000
používán jako ochrana proti mrazu.
• Režim dovolené umožňuje uživateli definovat teplotu až na 99 dní, po jejichž uplynutí se TP7000 vrátí k normálně
naprogramovanému nastavení.
• Změny ze strany uživatele – prodlužuje naprogramované doby o 1, 2 nebo 3 hodiny.
Volitelná nastavení
Volitelná v případě zájmu pomocí přepínačů na zadní straně termostatu. Volba nastavení ovlivňuje displej LCD.
• Ovládání optimálního startu – zapne topení před nastavením 1 tak, aby bylo zajištěno, že v dané době
bude dosaženo požadované teploty.
• Chronoproporční režim – ovládá cyklus kotle tak, aby udržoval danou teplotu. Brání tak výkyvům
teploty ve vytápěném prostoru a tím spoří energii pro vytápění.
Indikátor vybité baterie
Indikátory prodloužení času
Číslo nastavení
Indikátor typu programu
Hodiny, denní doba
Naprogramovaná teplota
Dny v týdnu, pracovní den Dny v týdnu, víkend
nebo teplota
v místnosti
Výstup zapnut
Změna teploty
zvednout teplotu
snížit teplotu
Indikátor displeje termostatu
Indikátor režimu dovolené
Počáteční spuštění (ne pro TP7000M)
1
Klíč k symbolům
Stiskněte tlačítko 1x
Stiskněte tlačítko 2x
V pokynech k instalaci najdete nastavení
programování na 7 dní nebo na 5/2 dny,
ovládání optimálního startu
a chronoproporční režim.
Stiskněte jedenkrát
současně 2 tlačítka
a počkejte, dokud
se nezmění displej
Stiskněte tlačítko
několikrát
Zvolte zobrazení hodin
(12, nebo 24 hod. údaj)
Nastavení hodin
a časů nastavení,
1 minutové změny
Změna teploty
Pracovní dny
a programování
v pracovní dny,
dny 1 – 5
Víkend a programování
o víkendu, dny 6,7
Nastavení doby kontroly
optimálního startu
(pokud je zvolen), viz. strana 4
Před programováním termostatu stiskněte
zapuštěné tlačítko RESET
k obnovení nastavení.
Zvolte zobrazení teploty (°C nebo °F)
Nastavení hodin a dne
Jestliže je TP7000 nastaven
na 7 denní cyklus, pokračujte
v krocích 7 – 11 týkajících
se programování času a teplot
ve dnech 1 až 7
2
Opakujte pro nastavení 2, 3, 4, 5 a 6
Opakujte pro nastavení 1-6 u dní 2-7
Alternativně můžete postupovat
podle kroků 12-13, jimiž zkopírujete
program do dalšího dne
Alternativně můžete postupovat
podle kroků 20-21, jimiž zkopírujete
program na dny 6 a 7
Jestliže je TP7000 nastaven
na 5/2 denní cyklus, postupujte
podle kroků 15-19, jimiž naprogramujete
čas a teplotu pro dny 1 až 5 a dny 6 a 7
Vraťte se do provozního režimu (RUN)
Vraťte se do provozního režimu (RUN)
Opakujte pro nastavení 2, 3, 4, 5 a 6
Přechod do termostatového režimu
Opakujte nastavení 1-6 pro dny 6 a 7
3
Programování režimu dovolené
(v termostatovém režimu)
Návrat k normálnímu provozu
Volba času nebo pokojové teploty
na hlavním displeji LCD
Dočasná změna naprogramovaných teplot
Prodloužení současného nastavení
o 1, 2 nebo 3 hodiny
(Chcete-li vše zrušit, stiskněte
tlačítko počtvrté)
Volitelná nastavení – viz. pokyny
k instalaci, kde najdete všechny
podrobnosti
Ovládání optimálního startu
(volitelné pomocí přepínačů DIL) –
zapne topení před nastavením 1 tak,
aby bylo zajištěno, že v dané době bude
dosaženo požadované teploty teploty
(většinou nastaveno na 0:30)
Prodloužení nastavení 1 na celý den
Změny provedené uživatelem
TP7000 má několik užitečných možností,
jak měnit teplotu bez ovlivnění
naprogramování termostatu.

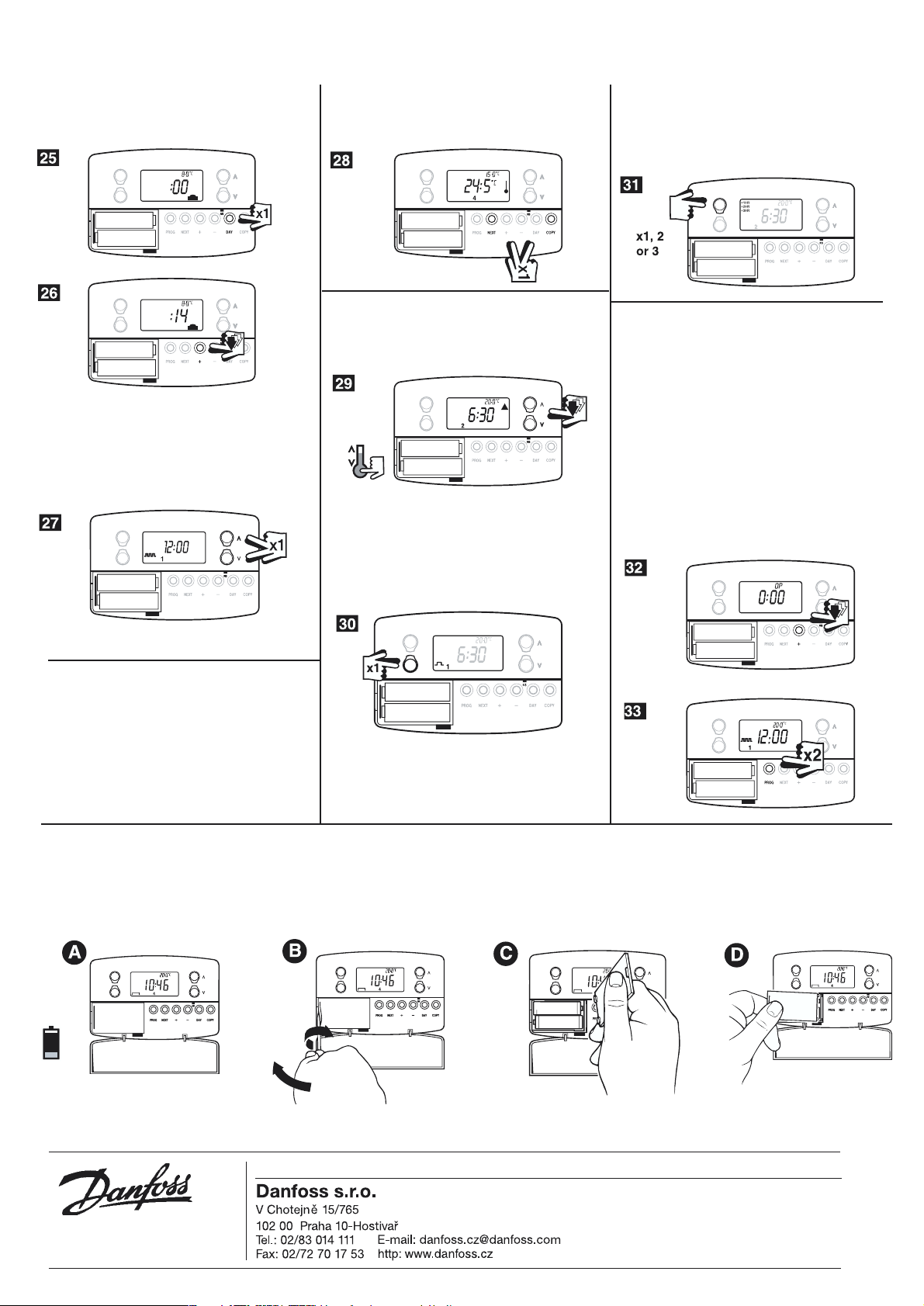

Výměna baterií
(ne pro TP7000M)
Baterie vydrží déle než dva roky. Při poklesu napájecího napětí se na LCD displeji
rozsvítí indikátor vybitých baterií.Uživatel má 15 dní na to,
aby baterie vyměnil za vysoce kvalitní alkalické baterie.
Danfoss Randall nenese odpovědnost za případné chyby v katalozích, brožurách nebo v jiném tištěném materiálu. Danfoss Randall si vyhrazuje právo měnit své výrobky
bez upozornění. To se týká i již objednaných výrobků za předpokladu, že tyto změny nepovedou k následným změnám v již odsouhlasených specifikacích.
4
