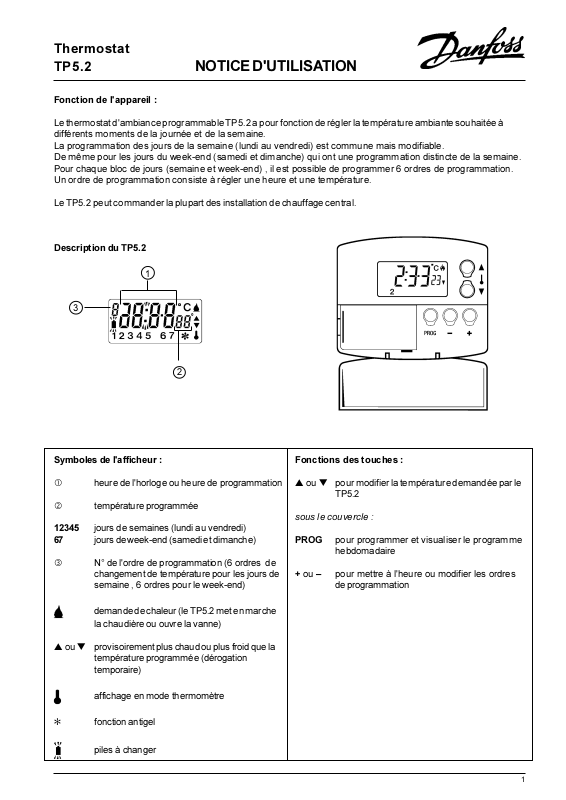

Thermostat
TP5.2
Fonction de l'appareil :
Le thermostat d'ambiance programmable TP5.2 a pour fonction de régler la température ambiante souhaitée à
différents moments de la journée et de la semaine.
La programmation des jours de la semaine (lundi au vendredi) est commune mais modifiable.
De même pour les jours du week-end (samedi et dimanche) qui ont une programmation distincte de la semaine.
Pour chaque bloc de jours (semaine et week-end) , il est possible de programmer 6 ordres de programmation.
Un ordre de programmation consiste à régler une heure et une température.
Le TP5.2 peut commander la plupart des installation de chauffage central.
Description du TP5.2
1
3
NOTICE D'UTILISATION
2
Symboles de l'afficheur :
heure de l'horloge ou heure de programmation
température programmée
12345 jours de semaines (lundi au vendredi)
67 jours de week-end (samedi et dimanche)
N° de l'ordre de programmation (6 ordres de
changement de température pour les jours de
semaine , 6 ordres pour le week-end)
demande de chaleur (le TP5.2 met en marche
la chaudière ou ouvre la vanne)
s ou t provisoirement plus chaud ou plus froid que la
température programmée (dérogation
temporaire)
Fonctions des touches :
s ou t pour modifier la température demandée par le
TP5.2
sous le couvercle :
PROG pour programmer et visualiser le programme
hebdomadaire
+ ou pour mettre à l'heure ou modifier les ordres
de programmation
affichage en mode thermomètre
[ fonction antigel
piles à changer
1
Thermostat
TP5.2
NOTICE D'UTILISATION
Mise en marche
Ouvrir le couvercle pivotant
Le TP5.2 est livré avec 2 piles
1,5 V alcalines type bâton LR6. Mettre les piles en place
dans le compartiment en respectant les polarités.
L'affichage sera celui-ci :
(si la température ambiante au
voisinage du TP5.2 est
supérieure à 20°C , le symbole
de flamme ne s'affichera pas).
Les 2 points clignotants au
milieu de l'affichage indique que le TP5.2 est en mode normal
de fonctionnement.
Réinitialisation
Cette manoeuvre doit être faite lors de la mise en service,
ou si l'on souhaite revenir au programme pré-établi. Elle
peut être nécessaire si le TP5.2 affiche des valeurs erronées,
à la suite par exemple de perturbations électriques.
Presser simultanément les 4 touches s,t,+ et - .
Programmation
Maintenant à chaque pression de la touche PROG, vous
visualisez successivement les écrans suivants :
- réglage de l'heure
- réglage du jour
- réglages des 6 ordres de programmation pour les jours de
la semaine (12345)
- réglages des 6 ordres de programmation pour les jours du
week-end (67)
- puis retour à l'affichage normal de fonctionnement
Qu'est-ce qu'un ordre de programmation ?
C'est une demande de température à une heure donnée.
Chaque ordre est repéré par un chiffre compris entre 1 et
6. L'ordre N°1 sera par exemple une température de 20°C
à 6h30.
Réglage de l'heure
Appuyer sur PROG, l'écran
affiche :
Utiliser le touches + et pour
régler l'heure et les minutes.
Maintenir la touche appuyée
pour un défilement rapide.
Réglage du jour
Appuyer de nouveau sur PROG,
l'écran affiche :
Utiliser le touches + et pour
régler le jour : lundi=1 ,
mardi=2, dimanche = 7.
Visualisation et modification du programme
Le TP5.2 possède un programme pré-établi, très
facilement modifiable par l'utilisateur.
Le tableau suivant indique ces programmes d'usine.
Ordre N° jours 12345 jours 67
(semaine) (week-end)
heure temp. heure temp.
1 6:30 20°C 7:00 20°C
2 8:30 15°C 16:00 21°C
3 11:30 20°C 23:00 15°C
4 13:30 15°C 0:00 15°C
5 16:30 21°C 1:00 15°C
6 22:30 15°C 1:59 15°C
On peut représenter ces programmes ainsi :
jours 12345 (semaine)
20° 20°
15° 15° 15° 15°
6:30 8:30 11:30 13:30 16:30 22:30
21°
jours 67 (week-end)
20°
15°
7:00 16:00 23:00
21°
15°
La visualisation ou la modification de ces programmes
s'effectue après le réglage de l'heure et du jour.
Appuyer de nouveau sur
PROG, l'écran affiche :
Il s'agit de l'ordre N°1 (chiffre
1 en haut à gauche de
l'afficheur) pour les jours de
la semaine (bloc de chiffres
12345 en bas de l'afficheur).
Pour modifier cet ordre de programmation, appuyer sur :
- + ou pour changer l'heure de l'ordre
- sou tpour changer la température souhaitée
Appuyer de nouveau sur PROG pour afficher l'ordre
suivant et ainsi de suite.
Après avoir visualisé les 6 ordres de la semaine et les 6
ordres du week-end, l'affichage revient en mode normal
de fonctionnement.
Remarque : en mode de visualisation des ordres et en
l'absence de manipulation, le TP5.2 revient de lui-même à
l'affichage normal au bout de quelques minutes.
2
Thermostat
TP5.2 NOTICE D'UTILISATION
Que faire lorsque ?
je rentre plus tôt que prévu,
je sors plus tôt que prévu,
j'ai momentanément trop chaud ou trop froid :
Appuyer sur la touche soutpour modifier la température
demandée (affichée à droite de l'écran).
Au prochain ordre programmé (changement de température),
la modification est annulée et la température revient au niveau
demandé par le programme du TP5.2.
je reste à la maison un jour de semaine (lundi à
vendredi) :
et je souhaite avoir toute la journée le programme du weekend.
Appuyer simultanément sur les touches s et t, les chiffres 67
apparaissent en bas de l'écran en plus du chiffre du jour actuel.
Au prochain changement de jour, la modification est annulée
et le TP5.2 revient à son programme normal. Pour revenir à
tout moment au programme normal "jour de semaine", appuyer
2 fois de suite et simultanément sur les touches set t.
je pars en vacances :
et je souhaite maintenir une température hors gel dans la
maison. Appuyer simultanément sur les touches s et t (2 fois
de suite en semaine) : l'heure disparaît, l'afficheur indique 5°
et [. Pour revenir au programme du TP5.2, appuyer de
nouveau simultanément sur les touches s et t.
je veux provisoirement conserver la même
température:
et ne pas tenir compte du programme du TP5.2 ( par exemple
quelqu'un est malade à la maison).
Appuyer simultanément sur les touches set t (2 fois de suite
en semaine) : l'heure disparaît, appuyer sur la touche s ou t
pour obtenir la température souhaitée.
Pour revenir au programme du TP5.2 , appuyer de nouveau
simultanément sur les touches s et t.
je veux connaître la température réelle de la pièce
Ouvrir le couvercle coulissant et appuyer simultanément sur
les touches + et -. La température de la pièce s'affiche à la
place de l'heure , tandis que la température demandée par le
programme du TP5.2 reste affichée à droite de l'écran. Pour
revenir en mode d'affichage normal, appuyer de nouveau
simultanément sur les touches + et -.
le symbole de la pile clignote à gauche de l'écran :
Il faut changer les piles ! Elles doivent être remplacées dans
les 15 jours suivant l'apparition de ce symbole. Le TP5.2 ne
nécessite que 2 piles 1,5 V alcalines type bâton LR6. Ouvrir
alors le couvercle et retirer les anciennes piles : vous disposez
de 5 MINUTES pour remettre les piles tout en conservant votre
programme de chauffage.
A propos des ordres de programmation :
Pour le TP5.2, la journée commence à 2 du matin et finit à 1h59 le lendemain matin. Il n'est donc pas possible de
programmer un ordre au delà de 1h59.
Les ordres se déroulent toujours selon un ordre croissant : ordre N°1, ordre N°2 etc .. ordre N°6.
C'est à dire que l'on ne peut pas régler l'heure de l'ordre N°2 avant l'heure de l'ordre N°1 (et ainsi de suite).
Spécifications techniques :
Plage de température : 5 à 30°C
Horloge digitale 24h
Programmation hebdomadaire : 5 jours de semaine et 2 jours de
week-end
Programmation journalière : 6 changements possibles de
température en semaine, 6 pour le week-end
Type de régulation : Chronoproportionnel / Tout ou Rien (sélection
par cavalier)
Précision : 0,5 K (degré)
Température ambiante maxi. : 40°C
Alimentation : 2 piles alcalines 1,5 V type LR6
Réserve de marche : 5 minutes par condensateur (pour
changement des piles)
Charge de contact : 220/240 V c.a. 50 Hz 6(2) A
Type de contact : inverseur unipolaire SPDT
Dimensions (mm) : 110 larg. 88 haut. 28 épaiss.
Danfoss n'assume aucune responsabilité quant aux erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites.
Dans un souci constant d'amélioration, Danfoss se réserve le droit d'apporter sans préavis toutes modifications à ses produits, y compris ceux se trouvant
déjà en commande, sous réserve, toutefois, que ces modifications n'affectent pas les caractéristiques déjà arrêtées en accord avec le client.
Ce
produit répond aux exigences des directives CE
Compatibilité électro-magnétique
(EMC) (89\336\EEC), (92\31\EEC)
Basse T ension
(LVD) (73\23\EEC), (93\68\EEC)
Danfoss S.A.R.L.
Z.A. de Trappes-Elancourt
7, Avenue Roger Hennequin
78193 TRAPPES CEDEX
Téléphone: (1) 30.62.51.50
Télécopie: (1) 30.62.50.08
http:// www.danfoss.fr/chauffage
Part No: 61040 Issue 3 11/01
:
3
