TP5001 sorozat
Elektronikus programozható szobatermosztát
Danfoss Heating |
Telepítési útmutató |
HU
<![if ! IE]><![endif]>Telepítési útmutató
Telepítési útmutató
Figyelem:
A terméket csak képzett villanyszerelő vagy fűtésszerelő telepítheti, és a telepítést az IEEE bekötési előírásainak megfelelően kell végezni.
Termékspecifikáció
A termosztát jellemzői |
TP5001 (A) |
|
TP5001-RF |
TP5001M (A) |
|
|
|
|
|
Tápellátás |
2 x AA/MN1500/LR |
230V, ±15%, |
||
|
alkálielem |
50Hz |
||
|
|
|
||
Memóriatárolás |
A termék teljes élettartama során megmarad |
|||
|
|
|
|
|
Hőmérséklettartomány- |
|
|
5-30°C |
|
érzékelés |
|
|
|
|
|
|
|||
Gyárilag beállított naptár |
Automatikus váltás a nyári/téli időszámítás között |
|||
és óra |
|
|
|
|
|
|
|
|
|
Kapcsolási viselkedés |
3(1)A, |
|
N/A |
3(1)A, 10-230V, |
a kimeneti relén |
10-230V |
|
|
1B típus |
|
|
|
|
|
Átviteli frekvencia |
N/A |
|
433.92MHz |
N/A |
(RF modellek) |
|
|
|
|
|
|
|
|
|
Átviteli távolság |
N/A |
|
Max. 30 méter |
N/A |
(RF modellek) |
|
|
|
|
|
|
|
|
|
Távérzékelő-bemenetek |
A szerelő állíthatja be hőmérséklet-távérzékelőhöz, |
|||
(Csak A modellek |
limitérzékelőhöz, ablakérintkezőhöz vagy telefonnal |
|||
esetében) |
aktivált kapcsolóérintkezőkhöz |
|||
|
|
|
||
Méretek (mm) |
|
110 (szé), 88 (ma), 28 (mé) |
||
|
|
|||
Tervezési szabvány |
EN60730-2-9 (EN300220 az RF modellek esetén) |
|||
|
|
|
|
|
Névleges |
|
|
2,5 kV |
|
impulzusfeszültség |
|
|
|
|
|
|
|
|
|
Golyó nyomóteszt |
|
|
75 °C |
|
vizsgálat |
|
|
|
|
|
|
|
|
|
Vezérlés szenny. állapot |
|
|
2. fokozat |
|
|
|
|
|
|
Hőmérséklet pontossága |
|
|
±1 °C |
|
|
|
|
|
|
Idő pontossága |
|
|
±1 perc havonta |
|
|
|
|
|
|
Fontos megjegyzés az RF termékekhez: Ügyeljen arra, hogy a jeladó és a jelvevő között ne legyenek nagy méretű fémtárgyak (például bojlerházak vagy más nagy berendezések), mivel
ezek megakadályozzák a termosztát és a vevő közötti kommunikációt.
2
Felszerelés
•Először távolítsa el a fali szerelőlemezt a készülék hátuljáról.
•A fali szerelőlemez bal felső sarkától számítva jobbra és balra legalább 15 mm-es, felfelé legalább 30 mm-es, lefelé pedig legalább 100 mm-es szabad helynek kell rendelkezésre állnia
a csatlakoztatható modul felszereléséhez.
•Termosztát és távoli helyiségérzékelő:
Rögzítse kb. 1,5 méteres magasságba a padlótól, huzatmentes helyen, hőforrásoktól (pl. radiátor, nyílt láng vagy közvetlen napfény) távol.
•A készülék felszerelése előtt a hátlapján lévő 2 DIL kapcsolót a megfelelő pozícióba kell állítani. Az alábbiakban a gyári beállítások láthatók.
Sw. sz. |
KI |
|
|
|
BE |
1 |
Gombok letiltva |
|
|
|
Gombok engedélyezve |
|
|
|
|||
2 |
Alaphelyzetbe |
|
|
|
Alaphelyzetbe |
|
|
|
|||
|
|
|
|||
|
|
|
|||
állítás letiltva |
|
|
|
állítás engedélyezve |
|
|
|
|
|
HU
<![if ! IE]><![endif]>Telepítési útmutató
3
HU
<![if ! IE]><![endif]>Telepítési útmutató
Kábelhozzáférés
Bekötés - TP5001
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kimeneti csatlakozók, |
|||||||
M 230V modellek |
|
|
|
|
|
minden vezetékes |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
modell |
|||||
N |
|
L |
|
|
|
|
|
|
|
|
|
|
D |
E |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
S1 |
|
S2 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
Távérzékelő |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
(Csak A változat) |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 2 3
KI COM BE
Elemek behelyezése
Amikor elemet helyez a TP5001 és TP5001 RF készülékbe, ügyeljen a megfelelő polaritásra (lásd az elemrekeszben lévő jelzéseket).
Fontos: Az elemek behelyezését követően nyomja meg és tartsa lenyomva a RESET gombot a készülék elindításához. Amíg ezt nem teszi meg, a kijelző üres maradhat. Amikor elengedi a gombot, a kijelző bekapcsol. A dátum, az idő, a programok, valamint a felülbírálási beállítások a termék teljes élettartamára tárolódnak az eszközön.
!Egyes meglévő termosztátokon a nullvezeték és/vagy a földelővezeték be van kötve. Ilyen bekötést a TP5001 (elemes modellek) nem igényel, és NEM szabad ezeket csatlakoztatni a TP5001 termináljaihoz. Az ilyen vezetékeket szigetelje le és tekerje fel a TP5001 hátulján lévő nyílásba.
Távérzékelő-bemenettel rendelkező modellek
A TP5001A és a TP5001MA rendelkezik olyan bemenettel, amelyhez a következők egyike csatlakoztatható:
1) távoli helyiséghőmérséklet-érzékelő (tartozékként kapható).
4
2)limitérzékelő, például padlóhőmérséklet-érzékelő (tartozékként kapható).
3)ablakérintkezők, kártyaolvasó-érintkezők vagy távkapcsolóérzékelők.
A beállítási utasításokat lásd a szerelői haladó programozási opcióknál.
Távérzékelő-bemenettel rendelkező modellek
A távvezérlési és távérzékelési sorkapocs az elemrekesz fölött található az áramköri lapon.
/D
/E
Távvézérlőcsatlakozások
S1/D |
S1/D |
S1/D |
S2/E |
S2/E |
S2/E |
|
|
Ablakérintkező (NC) |
|
Ablakérintkező |
|
|
vagy távkapcsoló |
Távkapcsoló- |
|
(NO vagy NC) |
érintkező (NC) |
Konfigurálva |
Konfigurálva |
Konfigurálva |
távoli helyiségérzéke- |
ablakérintkezőhöz |
ablakérintkezőhöz |
lőhöz vagy limitérzé- |
vagy más érintkezőhöz, |
és más érintkezőhöz, |
kelőhöz |
például távkapcsolóhoz |
például távkapcsolóhoz |
HU
<![if ! IE]><![endif]>Telepítési útmutató

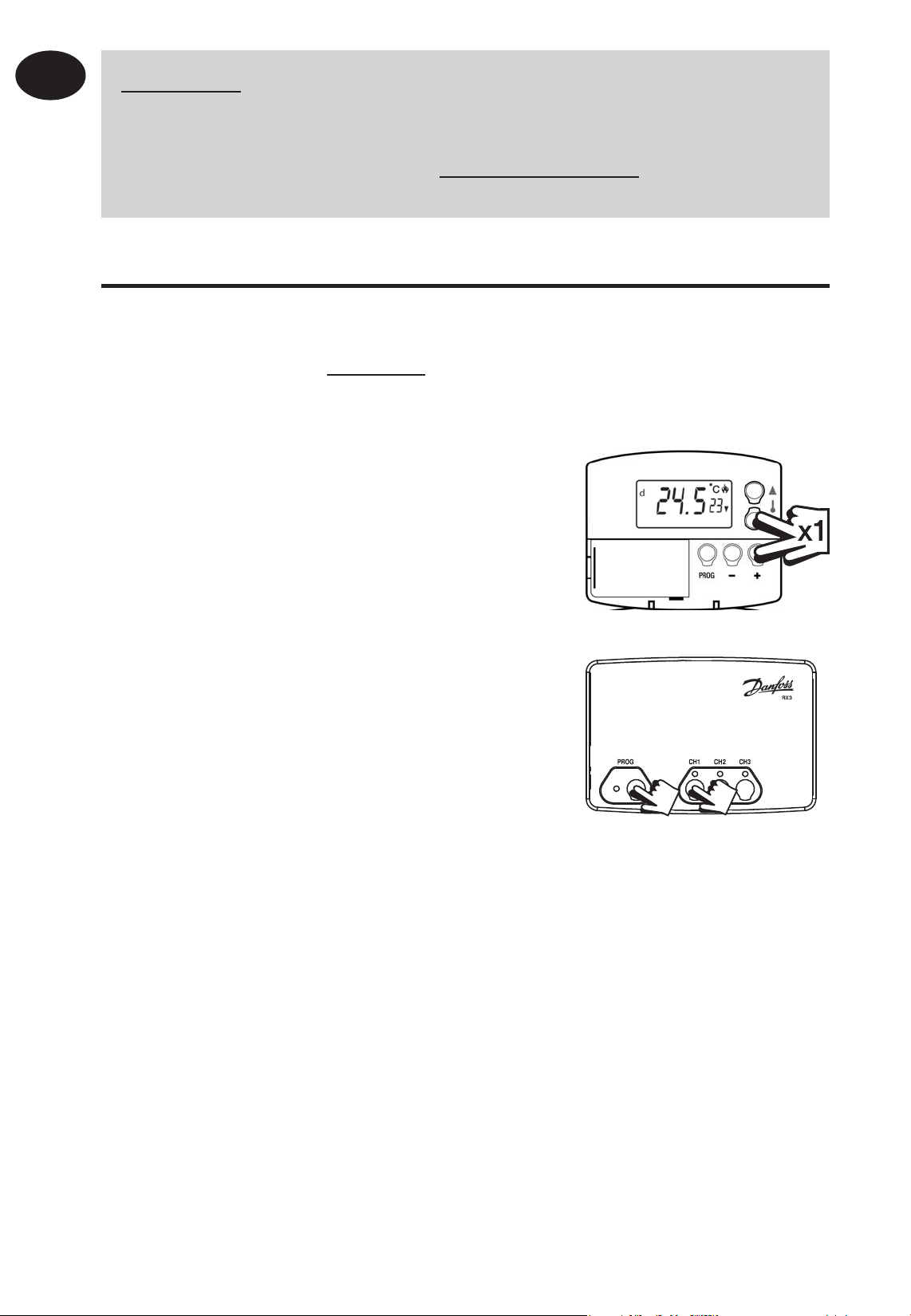

RX vevő bekötése (csak RF modellek)
RX1
ELEKTRONIKA
N L 1 2 3 4
COM ZÓNA |
ZÓNA |
1 BE |
1 KI |
RX2 és RX3 |
|
|
|
|
|
|||
|
ELEKTRONIKA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6. TERMINÁL |
|
|
|
|
|
|
|
|
CSAK RX3 |
A |
B |
C |
1 |
2 |
3 |
4 |
5 |
6 |
|
N |
L |
|
COM |
ZÓNA |
ZÓNA |
ZÓNA |
ZÓNA |
|
|
|
|
|
1 BE |
1 KI |
2 BE |
3 BE |
1)A hálózati feszültséggel működő rendszerek esetében a 2. csatlakozást a hálózati áramforráshoz csatlakoztassa.
2)Az egység tápellátását nem szabad időkapcsolóval működtetni.
