TP5001 Range

Electronic 5/2 day programmable room thermostat

Mains, Battery and RF versions

Installation Instructions

Instrukcja montażu

Montavimo instrukcijos

Інструкції зі встановлення

Uzstādīšanas instrukcijas

Montaj Yönergeleri

Návod na instalaci

Installation Instructions

Please Note:

This product should only be installed by a quali ed electrician or competent heating installer and should be in accordance with the current edition of the IEEE wiring regulations.

Product Speci cation

Thermostat features TP5001 (A) TP5001-RF TP5001M (A)

Power supply 2 x AA/MN1500/LR

Installation Instructions

Memory back-up Retained for life of product

Temperature Range Sensing

Factory set calendar clock Automatic summer/winter time change

Switching action of output relay

Transmission frequency (RF models)

Transmission range

230V, ±15%,

alkaline cells

5-30°C

3(1)A,

10-230V

N/A 433.92MHz N/A

N/A 30m max. N/A

N/A 3(1)A, 10-230V,

Type 1B

50Hz

(RF models)

Remote sensor inputs (A models only)

Dimensions (mm) 110 wide, 88 high, 28 deep

Design standard EN60730-2-9 (EN300220 for RF)

Rated impulse voltage 2.5kV

Ball hardness test 75°C

Control pollution situation

Can be set by installer for remote temperature sensor,

limit sensor, window contact or telephone activated

switch contacts

Degree 2

Temperature accuracy ±1°C

Time accuracy ±1 min. per month

Important note RF products: Ensure that there are no large metal objects, such as boiler cases or other large appliances, in line of sight between the transmitter and receiver as these will prevent communication between thermostat and receiver.

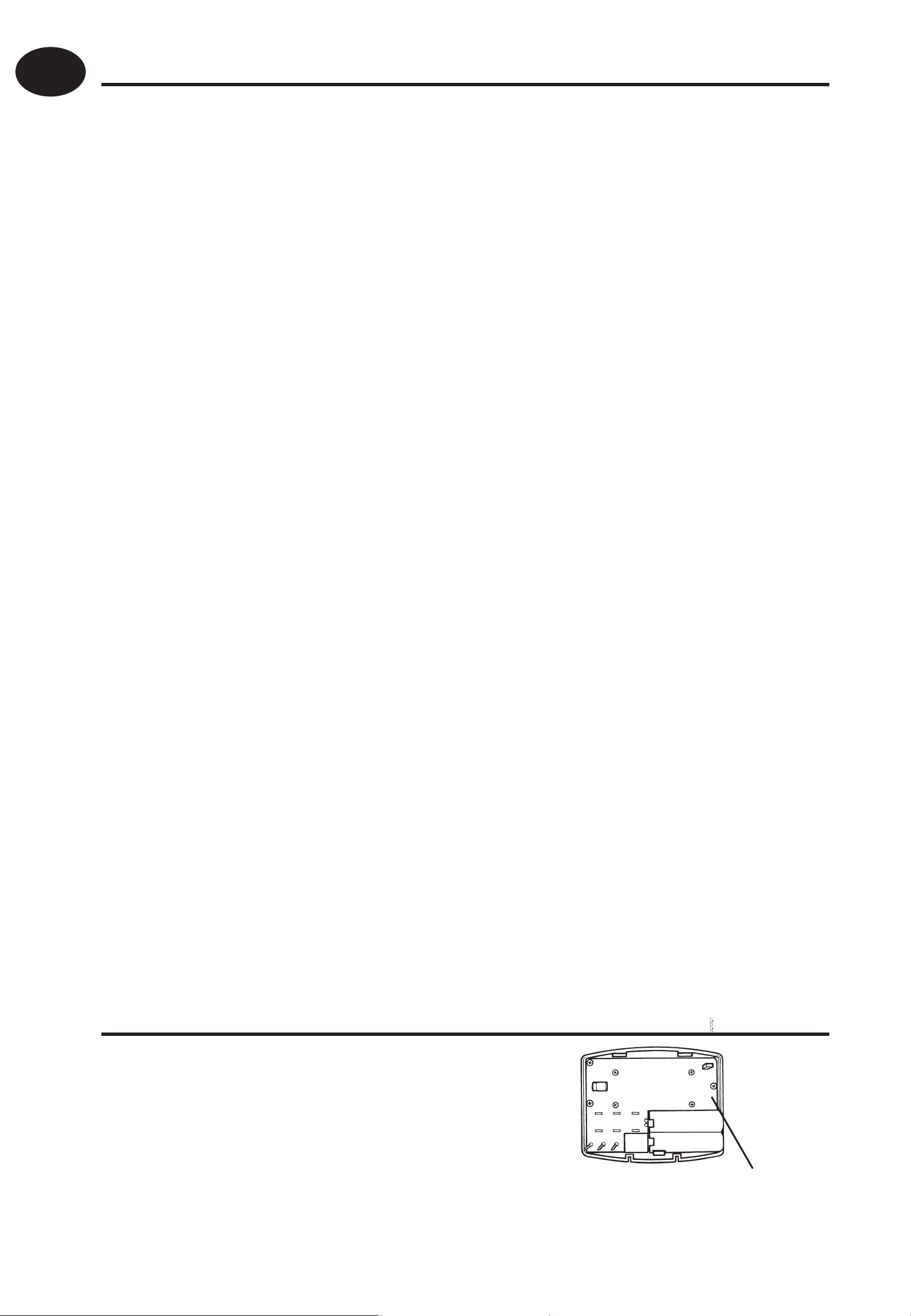

Installation

• First, remove the wallplate from the back of the unit.

• From the top left hand corner of the wallplate, there must be

clearances of at least 15mm to the right, 15mm to the left, 30mm

above and 100mm below in order to mount the plug-in module.

• Thermostat and Remote Room Sensor:

Fix at a height of approximately 1.5m from the  oor, away from

draughts or heat sources such as radiators, open  res or direct sunlight.

Installation Instructions

• Prior to mounting the unit the 2 DIL switches on the rear of the

unit have to be moved to the required position. The factory presets are shown below.

Sw. No.

Keyboard disabled

Reset disabled Reset enabled

OFF

Keyboard enabled

S1 S2

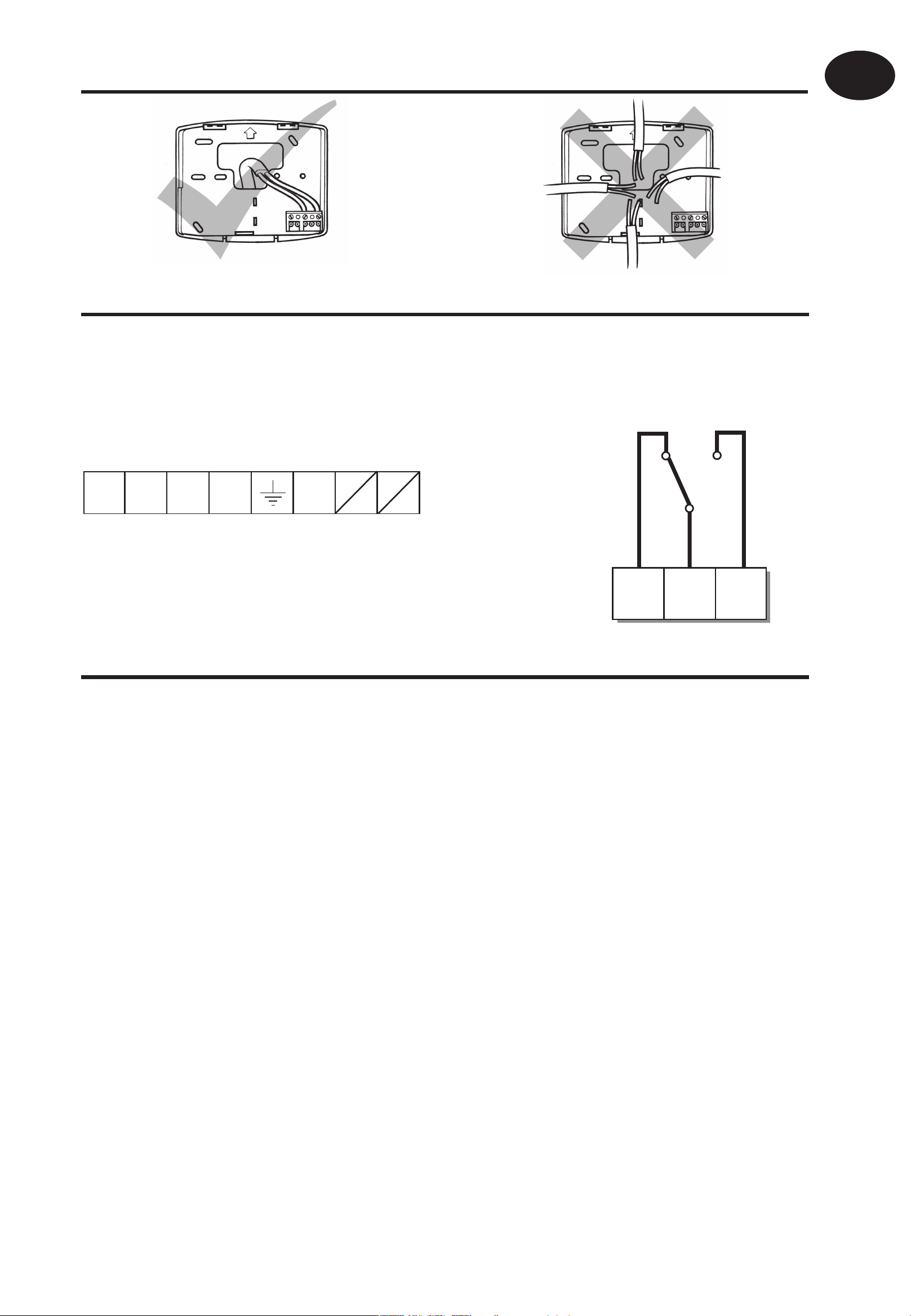

Cable Access

Wiring - TP5001

Output Connections,

M 230V Models

all hard wired models

Installation Instructions

Battery Installation

When installing the batteries in the TP5001 and TP5001 RF please ensure that the correct polarity is observed as per the markings on the

Remote Sensor

(A version only)

inside of the battery compartment.

Important: After installing the batteries press and release the RESET button to start the unit. The display may appear blank until this is done. Once the button is released the display will appear. All date, time, programming and override settings are maintained for the life of the product.

Some existing thermostats will have a Neutral and/or Earth wire connected. These are not required by the TP5001 (battery models) and must NOT be connected to any TP5001 terminals. Instead they should be made electrically safe and coiled in the

recess at the back of the TP5001.

Models with remote sensor inputs

TP5001A and TP5001MA incorporate an input which can be used to connect one of the following:

1) remote room temperature sensor (sold as accessory).

ELECTRONICS

345

ZONE

1 ON

ZONE 1 OFF

ZONE

2 ON

ZONE

3 ON

COM

TERMINAL 6 RX3 ONLY

S1/D

S2/E

S1/D

S2/E

Window or

teleswitch

contact

(NO or NC)

Teleswitch

contact (NC)

Window

contact (NC)

S1/D

S2/E

2) limit sensor, for example,  oor temperature sensor (sold as accessory).

3) window contacts, card reader contacts or teleswitch contacts.

See Installer Advanced Programming Options for set-up instructions.

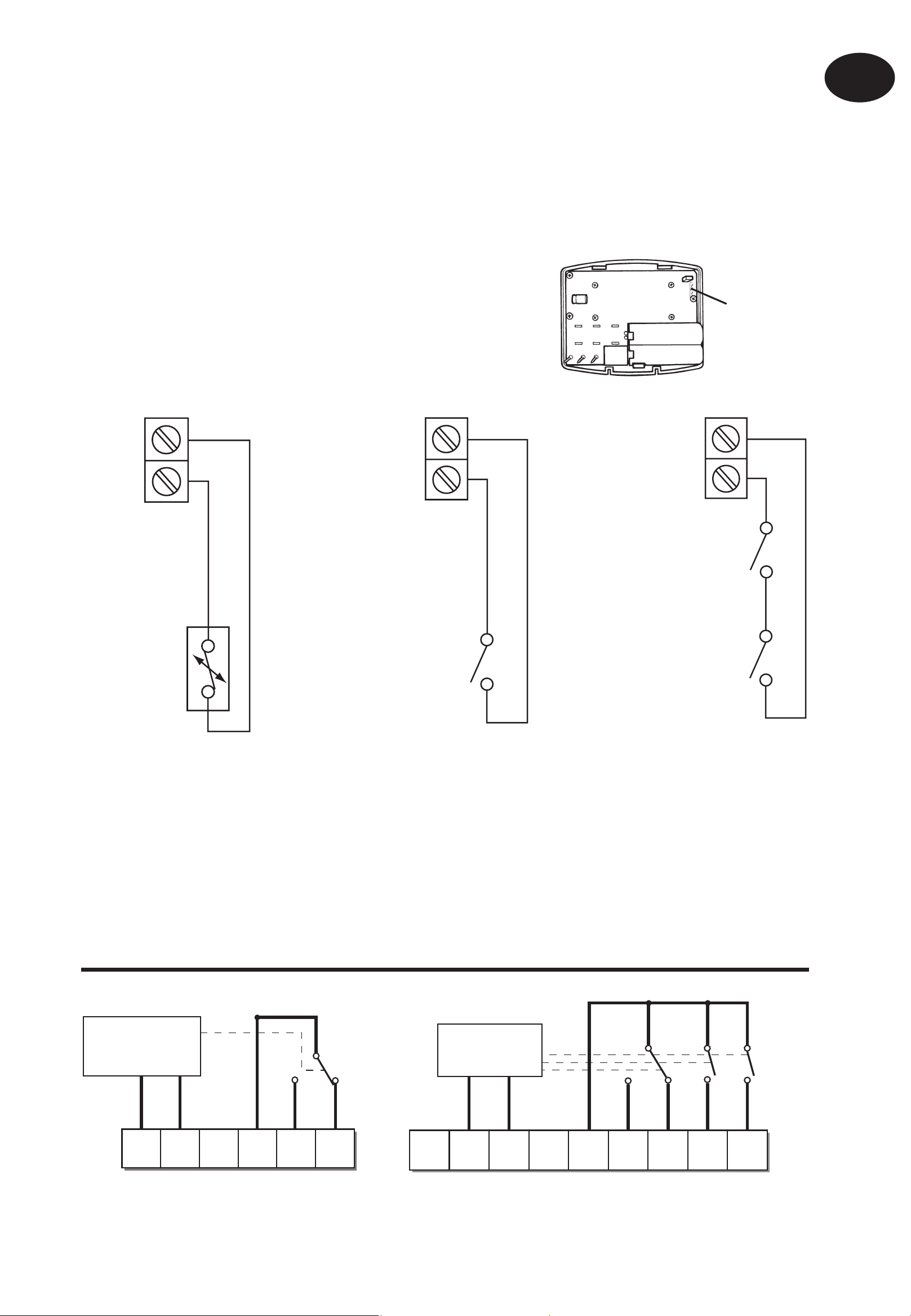

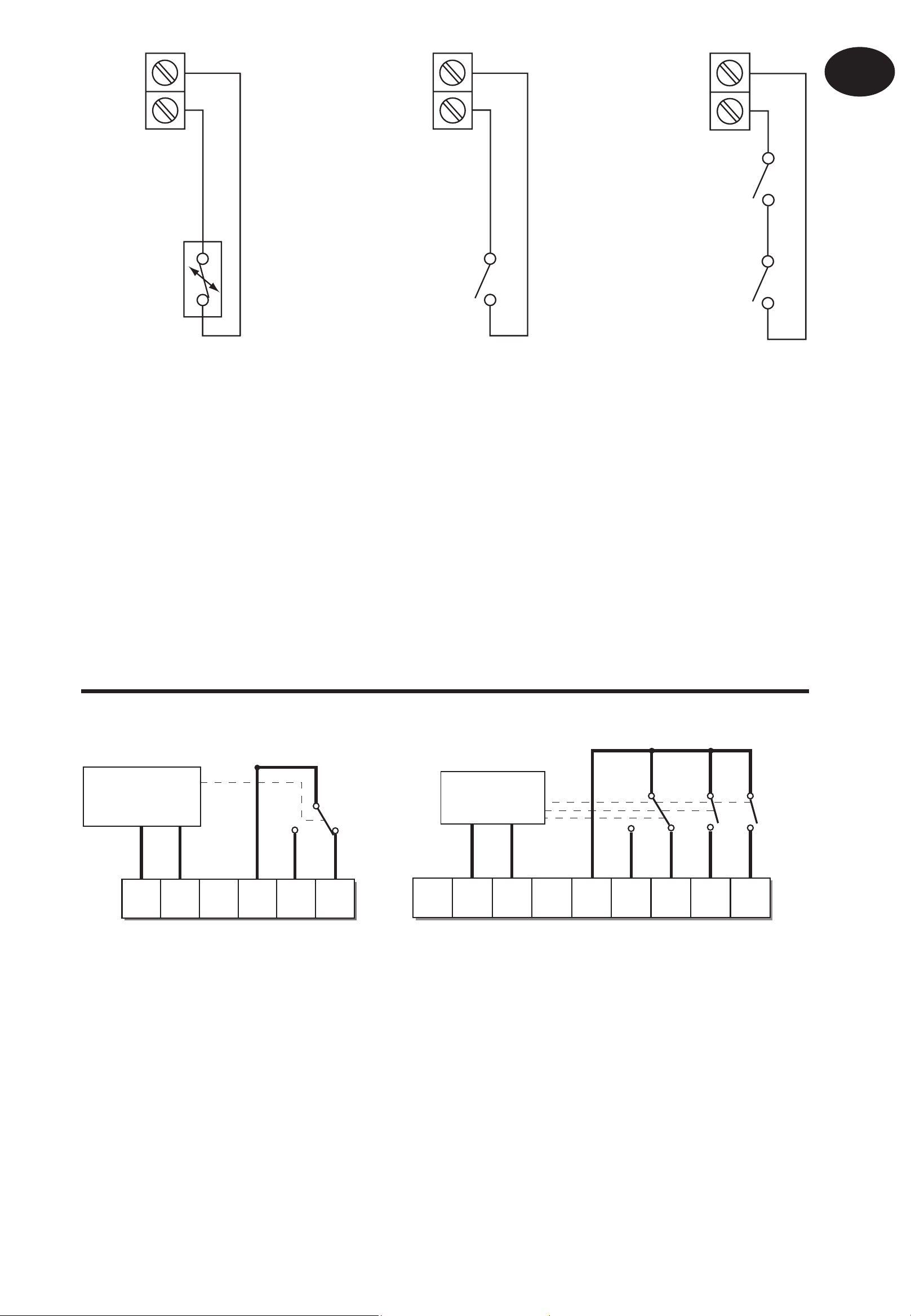

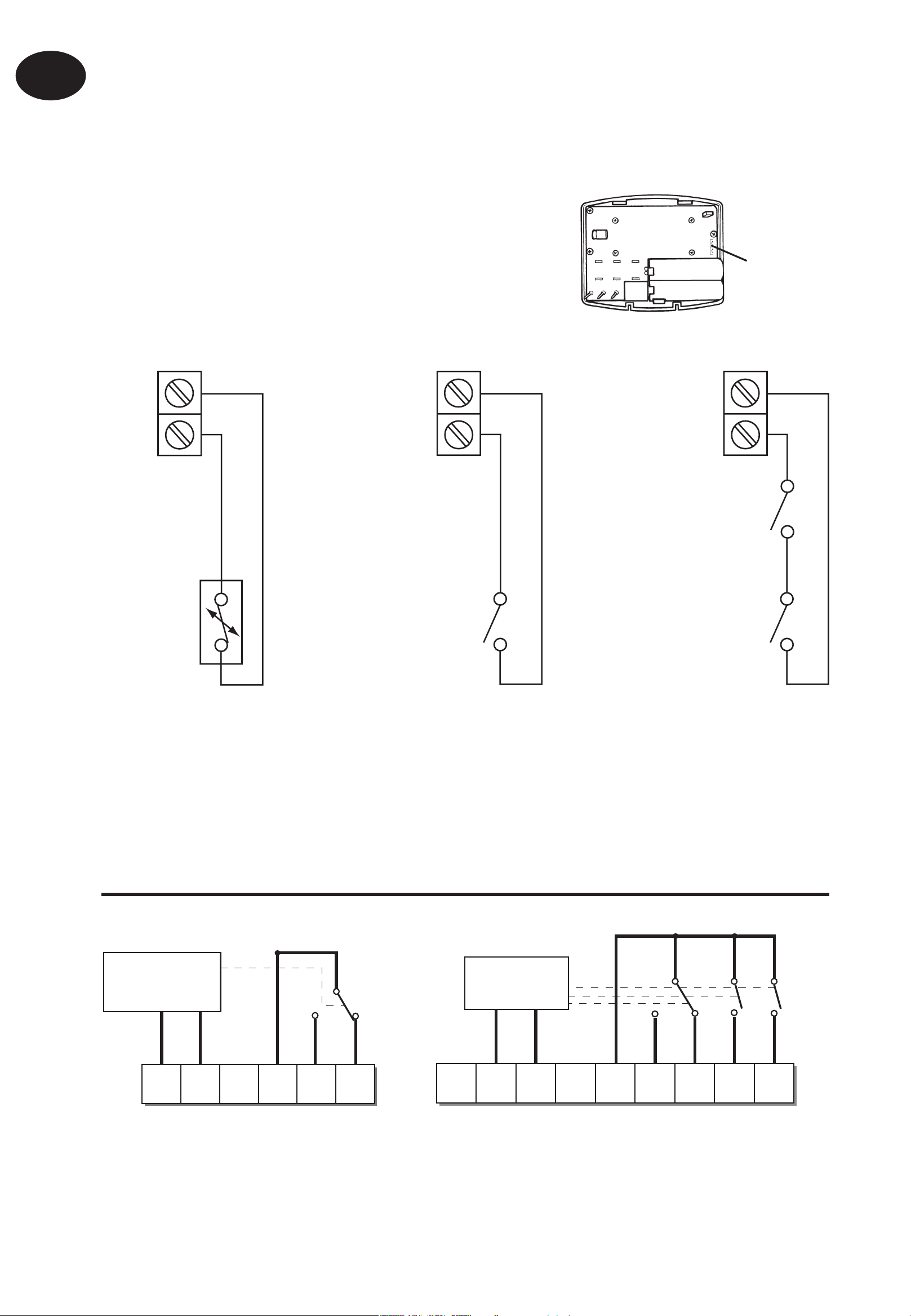

Models with remote sensor inputs

Terminal block for remote control/sensing is located on the circuit board above the battery compartment.

Remote

control

connections

Installation Instructions

Con gured for

remote room

sensor or limit

sensor

Con gured for window contact or other contact such

as teleswitch

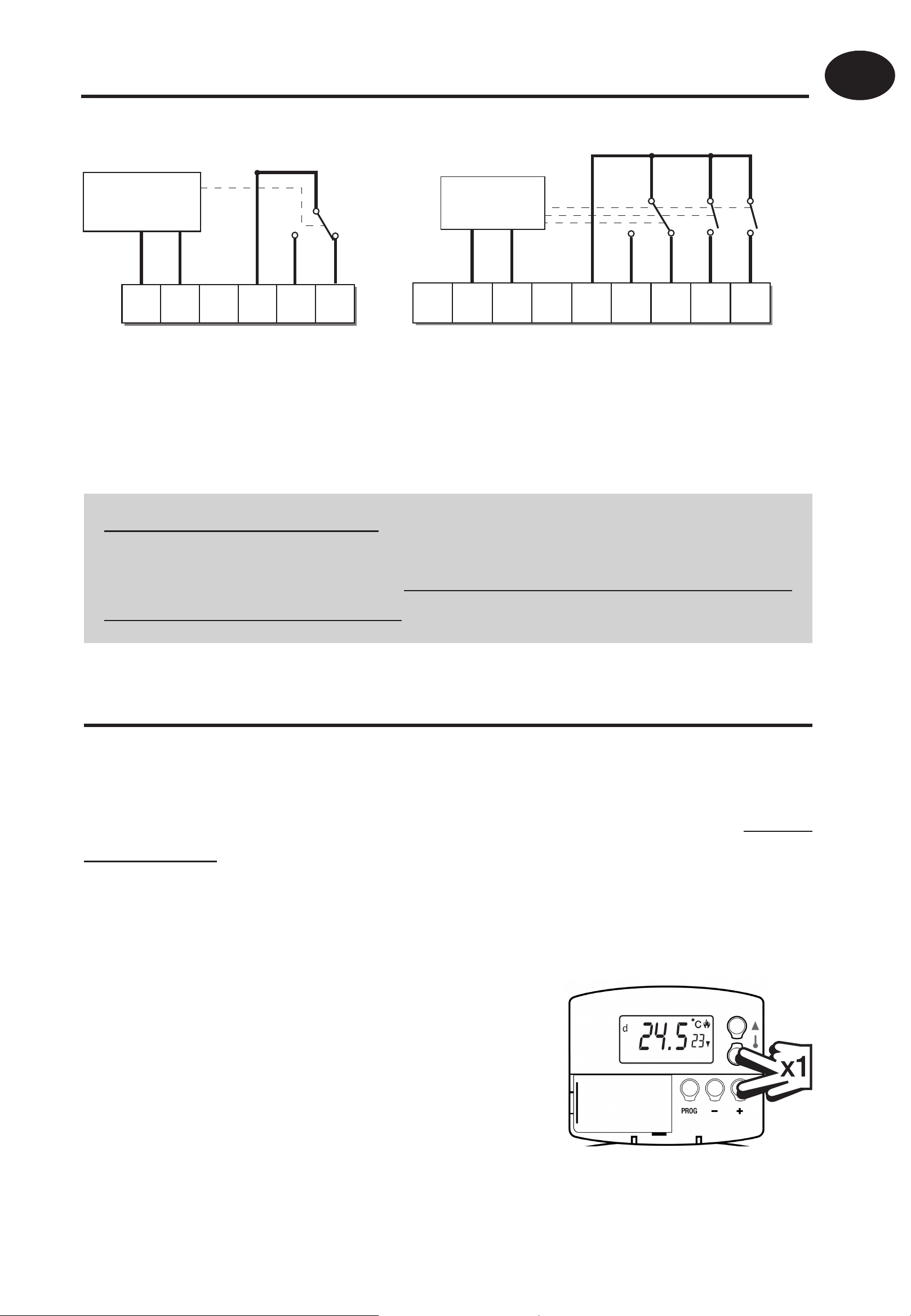

RX Receiver Wiring (RF models only)

RX1

ELECTRONICS

RX2 & RX3

Con gured for

window contact

and other contact

such as teleswitch

1) For mains voltage operated systems link terminal 2 to mains live supply.

2) Power supply to unit must not be switched by timeswitch.

COM

ZONE

1 ON

ZONE 1 OFF

IMPORTANT

To ensure that the factory programmes are set and the microcomputer is operating correctly it is essential that you press and hold the RESET button before you begin any commissioning or programming.

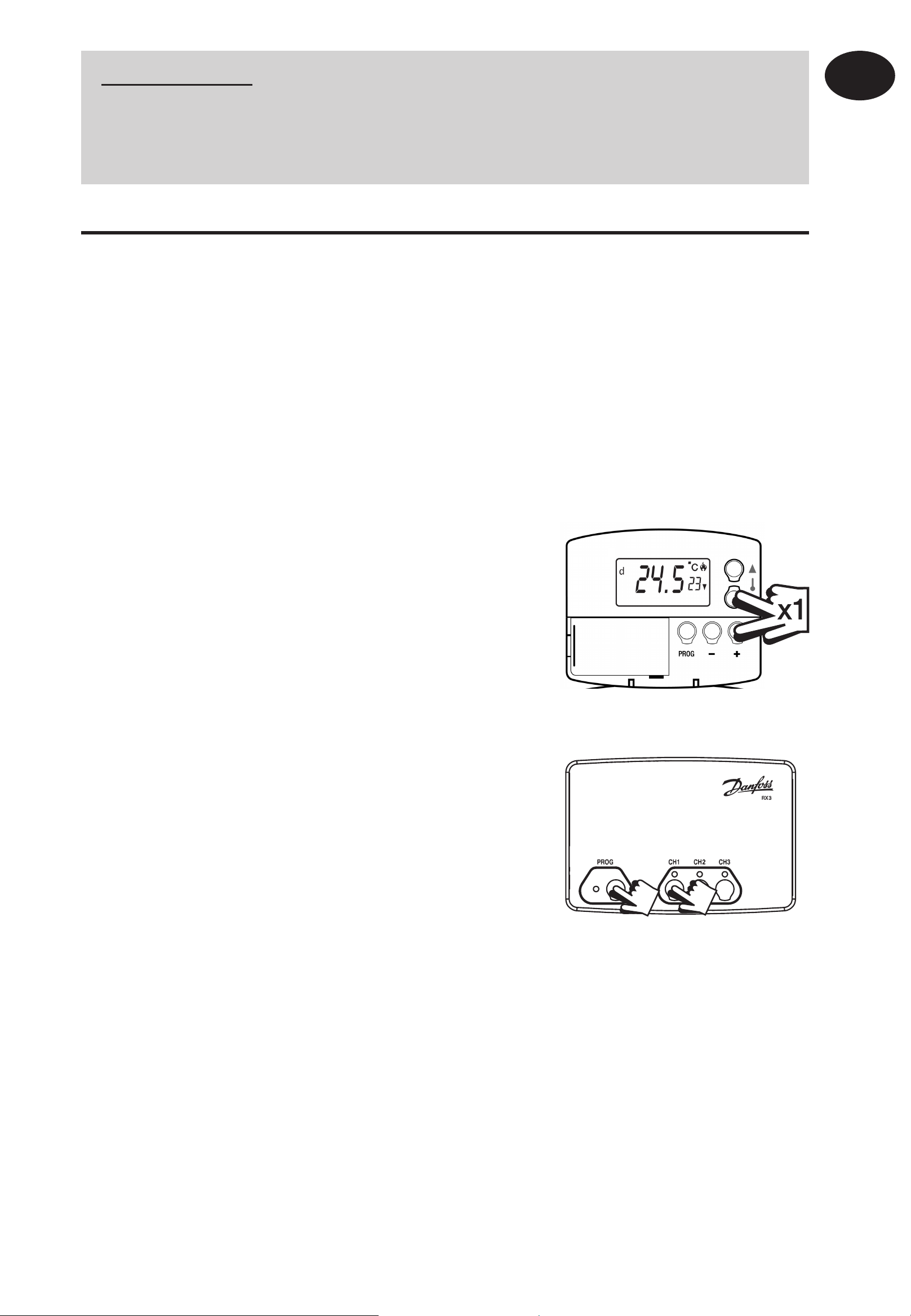

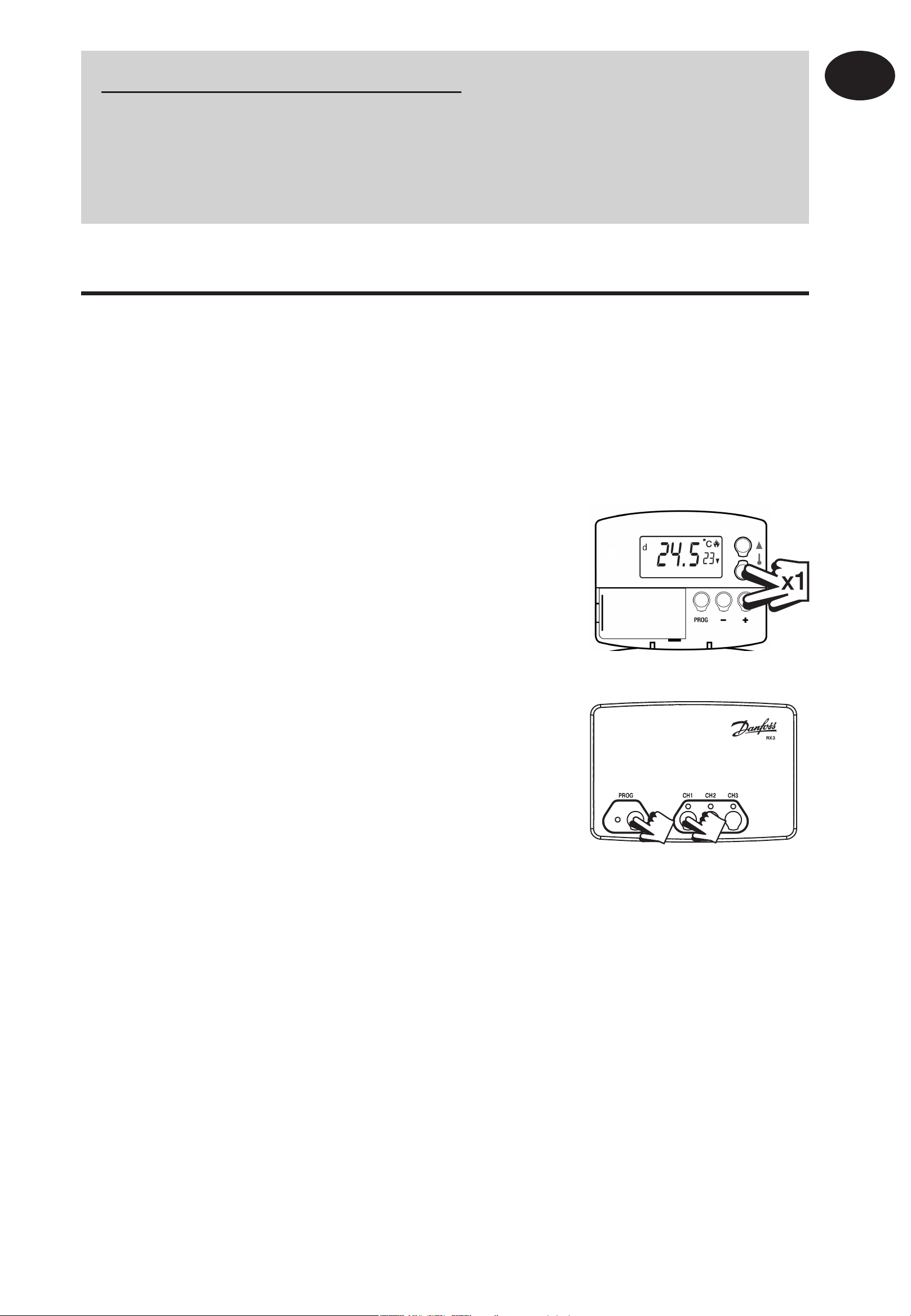

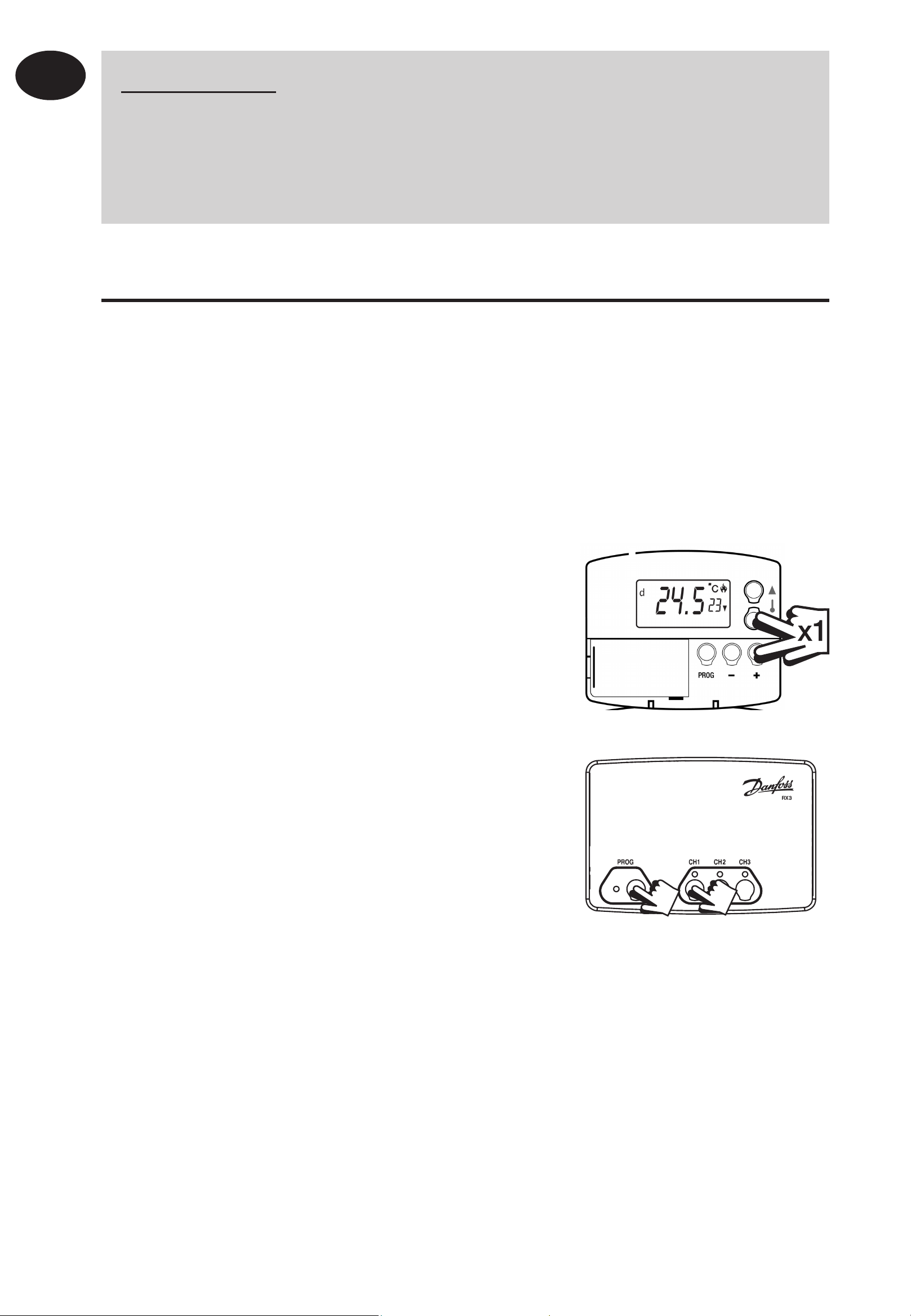

Commissioning (RF models only)

If the thermostat and the receiver have been supplied together in a combined pack, the units have been paired in the factory and no commissioning is required (RX1 only).

Installation Instructions

To tune the RX receiver to the frequency of the thermostat signal, follow steps 1-5 below.

Step 1 TP5001-RF

Reset the unit by pressing the recessed reset button.

Step 2 Press and hold V and + buttons for 3 seconds (TP5001-RF now transmits unique signal continuously for 3 minutes).

Step 3 RX1

Press and hold buttons PROG and CH1 for 3 seconds until green light  ashes once.

Step 4 RX2 (if applicable)

Stat 1 - perform steps 1-3 and 5. Stat 2 - perform steps 1-2 and then press PROG and CH2 on RX2.

RX3 (if applicable) Stat 1 - perform steps 1-3 and 5. Stat 2 - perform steps 1-2 and then press PROG and CH2 on RX3 then

step 5. Stat 3 - perform steps 1-2 and then press PROG and CH3 on RX3.

Step 5 TP5001-RF

Press V or Λ to select temperature - the unit will revert back to operating mode.

Installer advanced programming options

TP5001 incorporates a number of advanced features which can be set by the user. These are accessed via a User Advanced Programming Mode, please refer to User Advanced Programming in the user instructions for details.

Installer advanced programming options

TP5001 incorporates an additional number of advanced features which can be set by the installer to improve the operating e ciency of the system and where required, to change the user functionality of the product. These are accessed via an Installer Advanced Programming Mode. These settings are optional and need only be made if there is a demand for the enhanced functions.

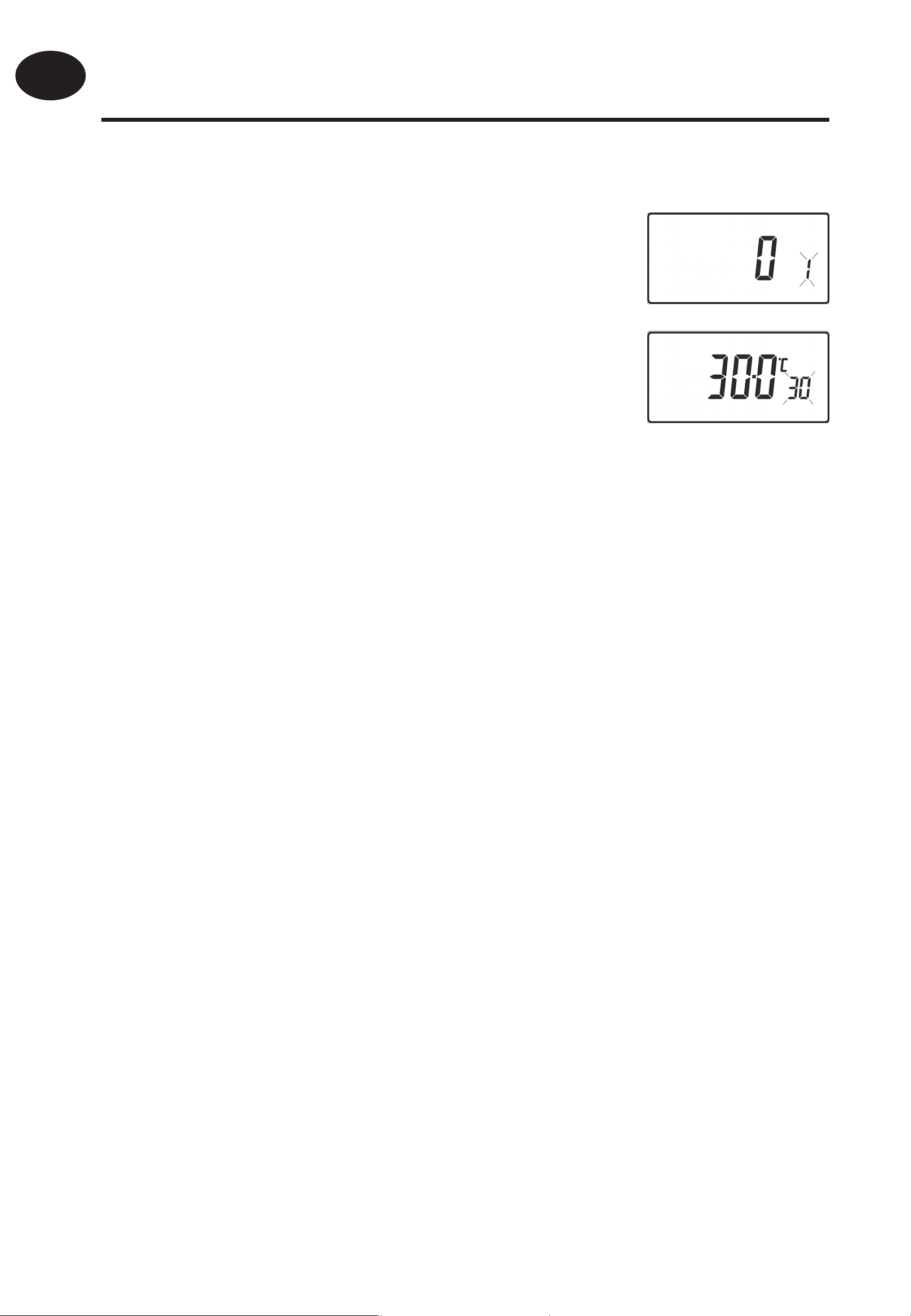

Entering Installer Advanced Programming mode

To access the Installer Advanced Programming Mode follow the steps below:

Installation Instructions

a) Press and hold

enter User Advanced Programming, the display will change to  gure opposite.

b) Press and hold

to enter Installer Advanced Programming, the display will change to  gure opposite.

c) Use + and - keys to scroll backwards and forwards between options

then on the right hand of the display indicates the number of the selected option. The large characters display the option value selected.

d) To return to RUN, press and hold PROG until colon in the display

V and Λ keys to change the option settings. The  ashing digit

V and PROG for 3 seconds to

V, Λ and PROG for 5 seconds

blinks.

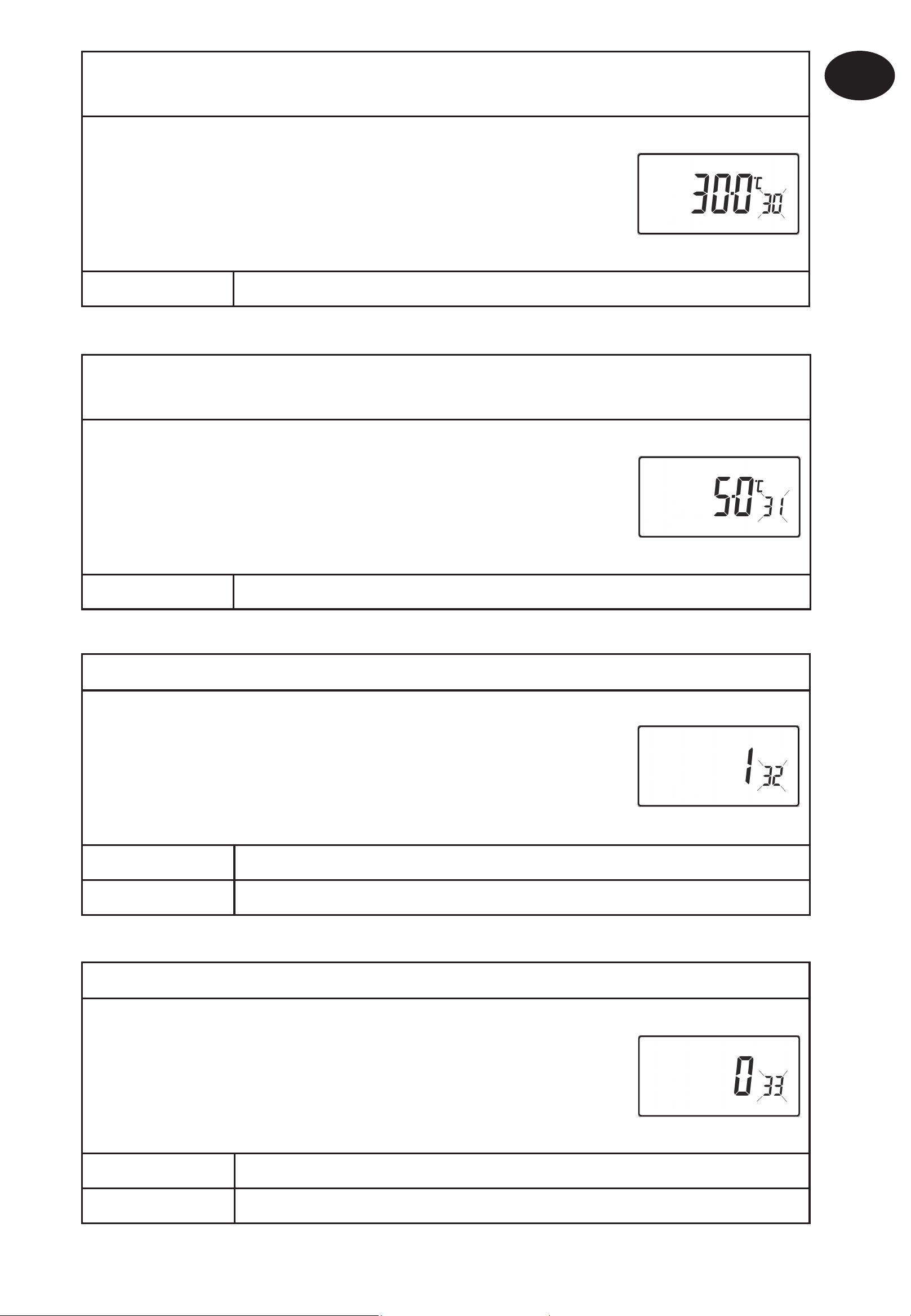

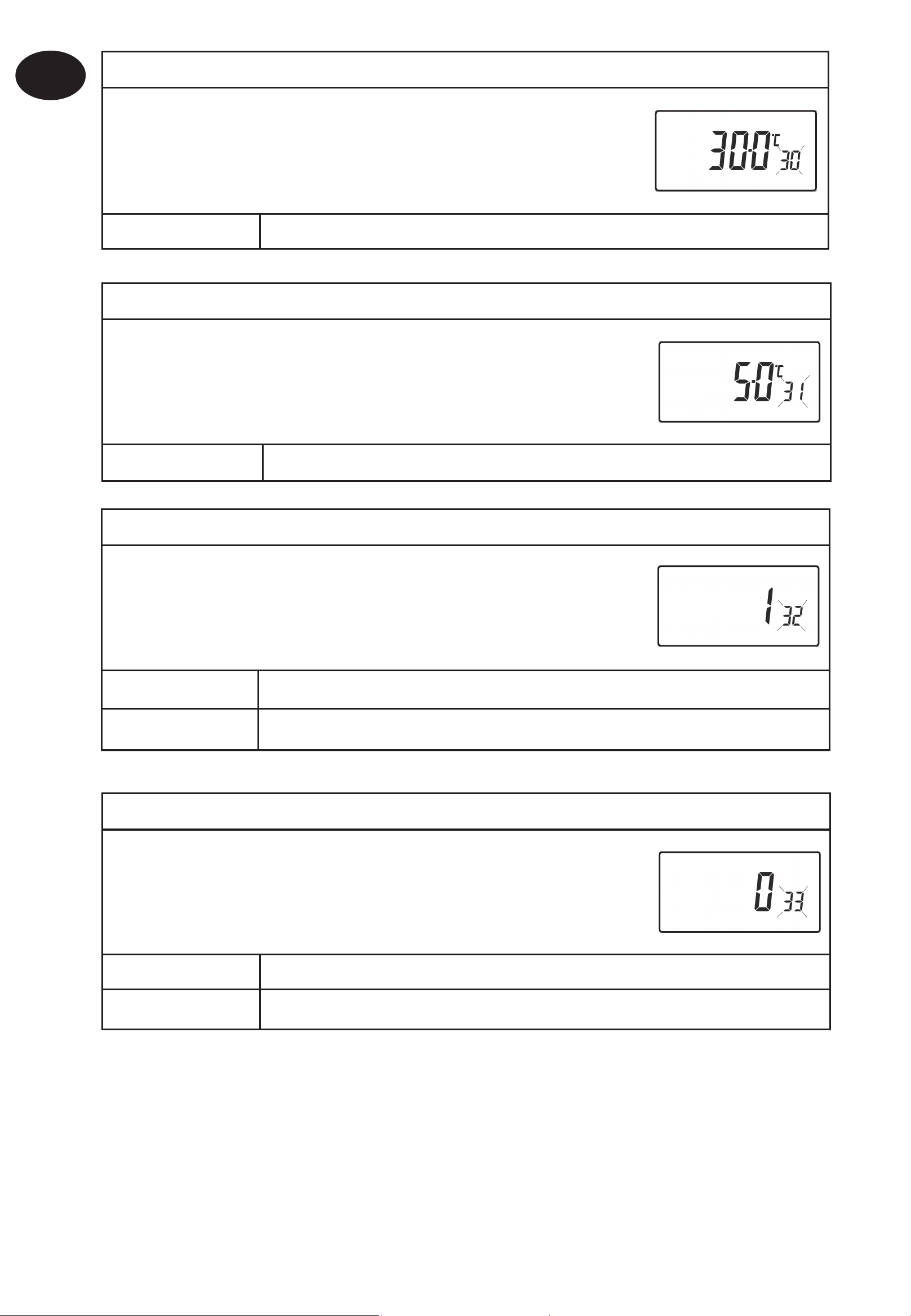

Option 30 - Set upper limit of temperature range

This allows the upper limit of the thermostat setting range to be electronically limited. Press + until Option 30 is displayed, use V and Λ to select required setting.

Setting 40 - 5°C (Factory setting is 30°C)

Option 31 - Set lower limit of temperature range

This allows the lower limit of the thermostat setting range to be electronically limited. Press + until Option 31 is displayed, use V and Λ to select required setting.

Installation Instructions

Setting 5 - 40°C (Factory setting is 5°C)

Option 32 - Enable O at lower limit

This enables an OFF function to be selected if a set point below the lower limit is selected. Press + until

Option 32 is displayed, use setting.

Setting 0 Disabled Setting 1 Enabled (factory setting)

V and Λ to select required

Option 33 - Enable On at upper limit

This enables an ON function to be selected if a set point above the upper limit is selected. Press + until

Option 33 is displayed, use setting.

Setting 0 Disabled (factory setting) Setting 1 Enabled

V and Λ to select required

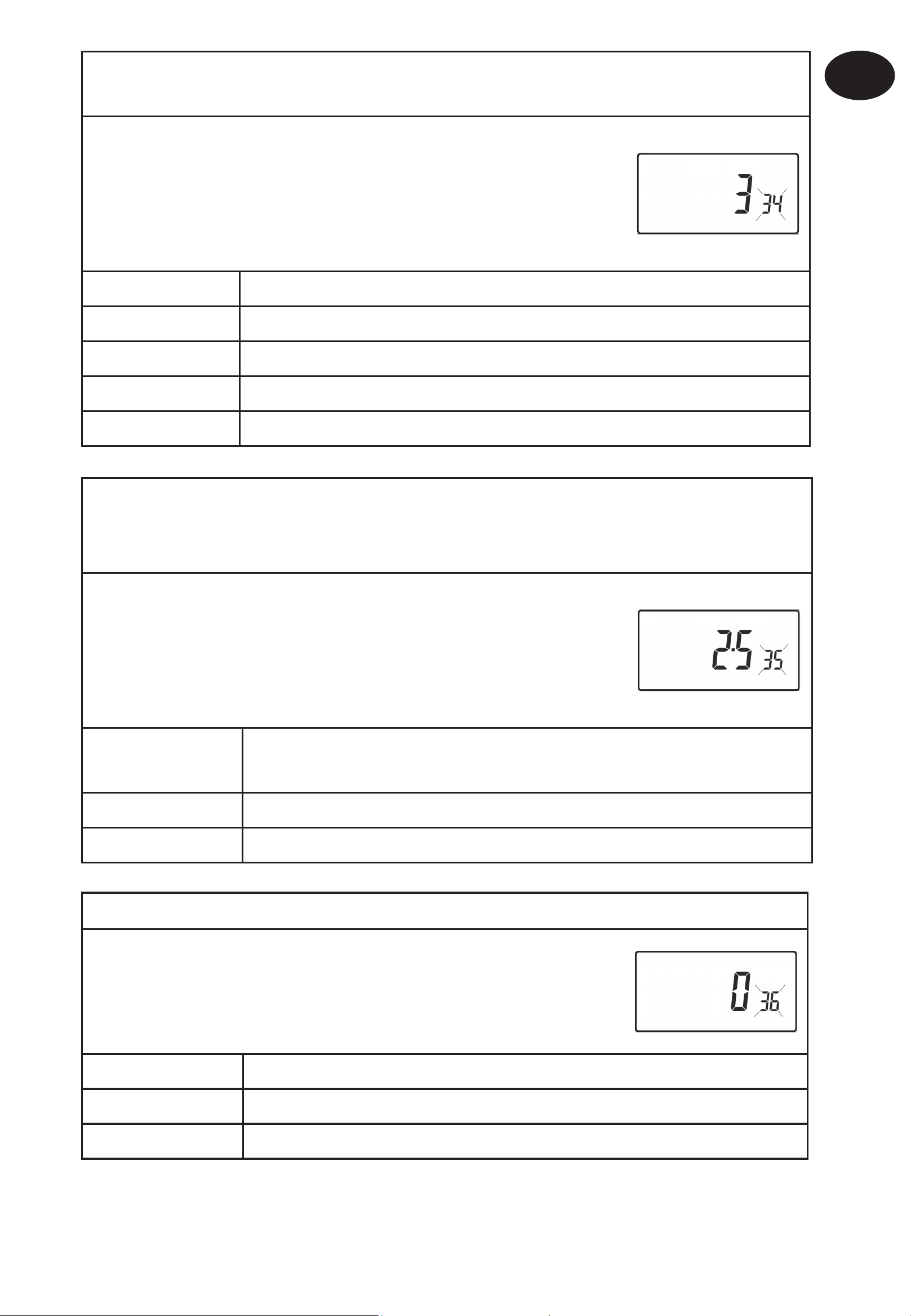

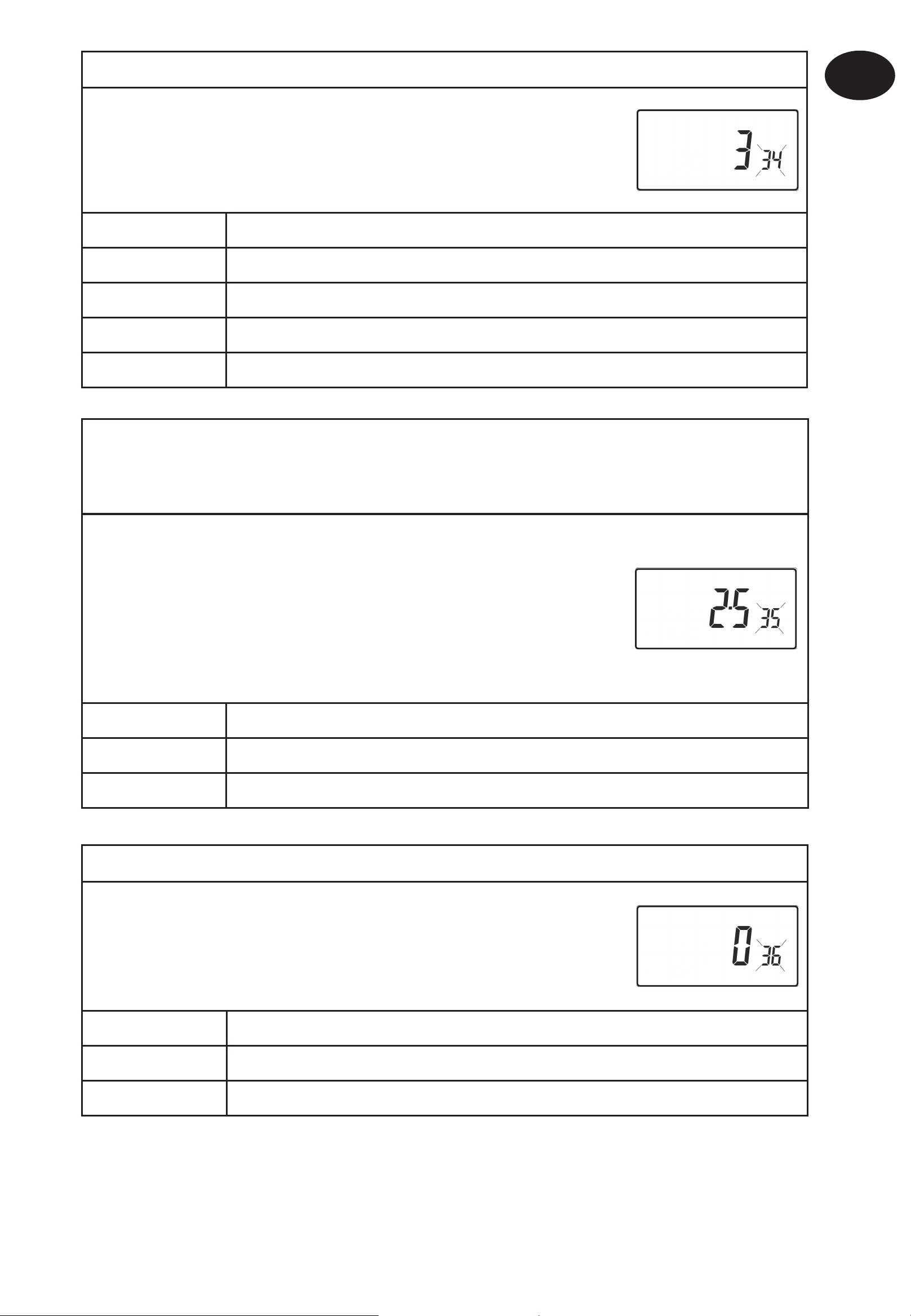

Option 34 - Select On/O or chrono-proportional

This allows the thermostat to be set to run in On/O mode or for a chrono-proportional cycle rate to be selected. Press + until Option 34 is displayed, use V and Λ to select required setting.

0 On/O 3 3 cycles per hour 6 6 cycles per hour (factory setting) 9 9 cycles per hour

12 12 cycles per hour

Option 35 - Set integration time (Option 34 set to 3, 6, 9 or 12) (seek advice prior to adjusting)

This adjusts the integration time of the PI algorithm to increase control accuracy. It should only be adjusted after seeking advice from the manufacturer. Press + until Option 35 is displayed,

use

V and Λ to select required setting.

2.5 Integration time set to 2.5% (factory setting) 5 Integration time set to 5%

10 Integration time set to 10%

Installation Instructions

Option 36 - Set temperature override rule

This establishes the degree of temperature override available to the user. Press + until Option 36 is

displayed, use

Setting 0 No limit (factory setting) Setting 1 Limited to ±2°C Setting 2 No override allowed

V and Λ to select required setting.

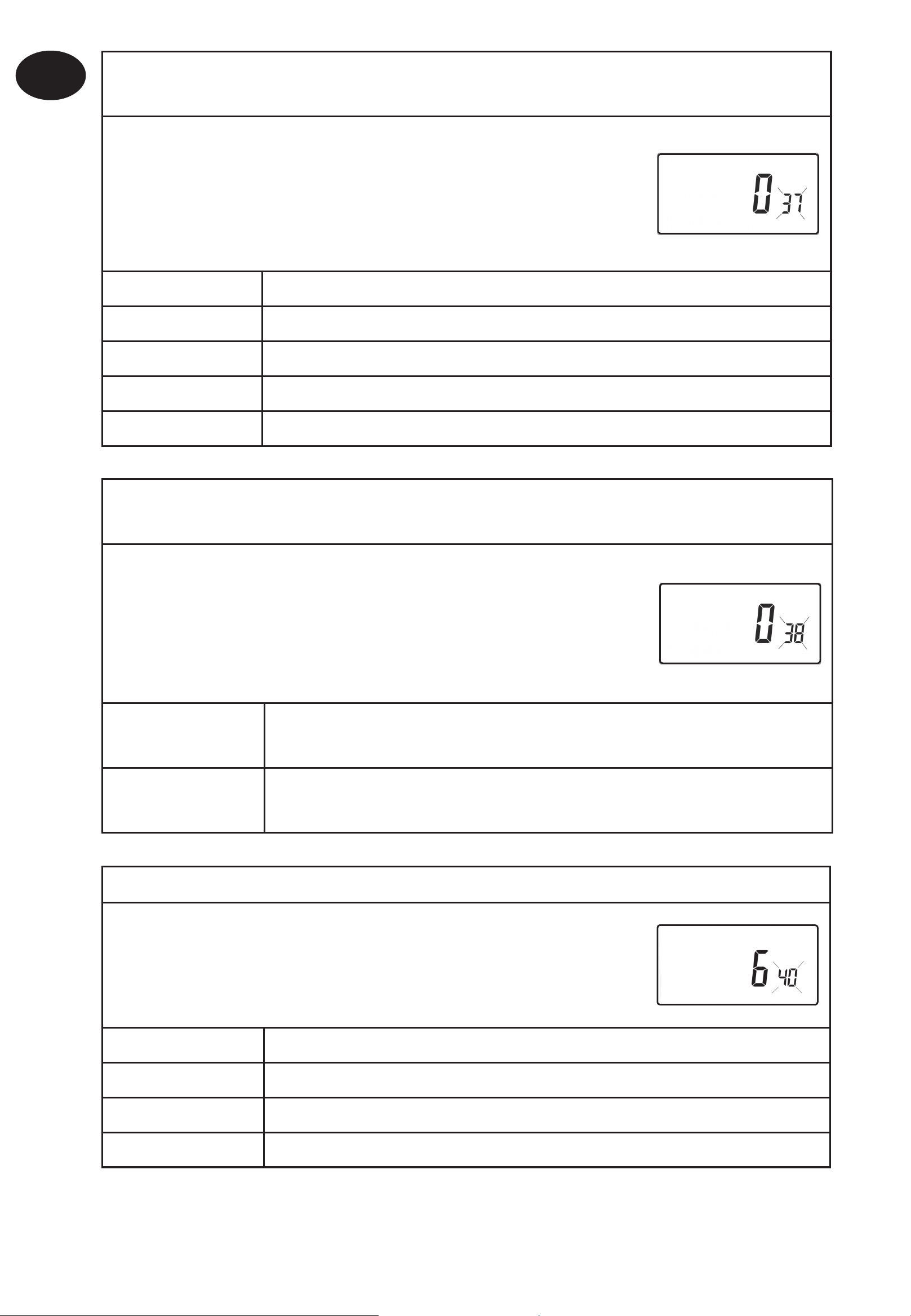

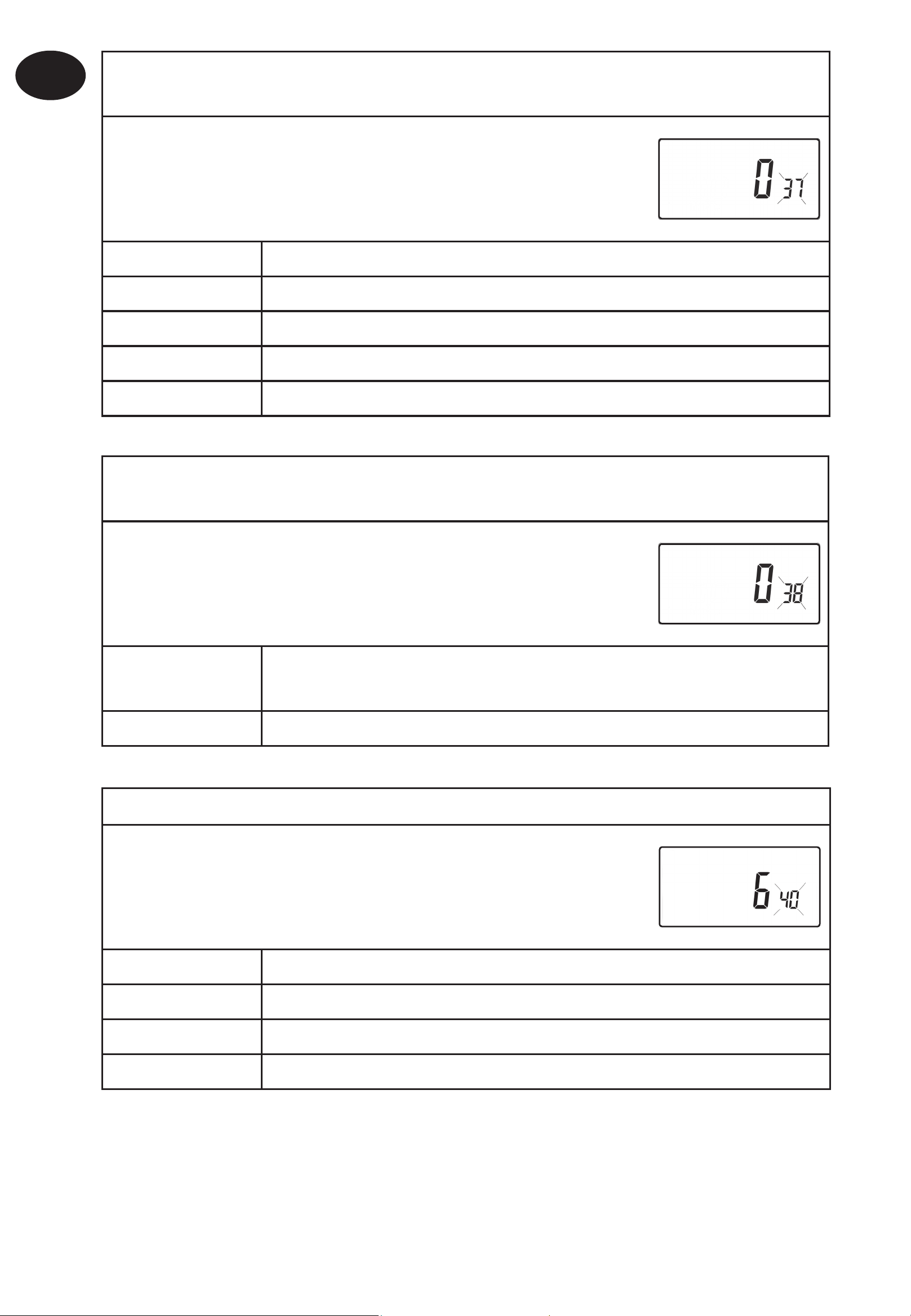

Option 37 - Set time duration of override rule (Option 36 set to 1 or 2)

This establishes the duration of a temperature override available to the user. Press + until Option 37 is displayed, use V and Λ to select required setting.

Setting 0 Next event (factory setting) Setting 1 1 hour Setting 2 2 hours Setting 3 3 hours Setting 4 4 hours

Installation Instructions

Option 38 - Relay state on low battery detect (battery products only)

This establishes the position that the relay is driven to when the unit shuts down due to low battery

state. Press + until Option 38 is displayed, use

Λ to select required setting.

Setting 0 Relay parked with output OFF (factory setting) Setting 1 Relay parked with output ON

V and

Option 40 - Number of Events per Day

This sets the thermostat to operate with either 2, 4 or 6 switching events per day or to run it in stat mode. Press + until option 40 is displayed, use Λ or V to select required setting.

1 Stat mode 2 Two switching events per day 4 Four switching events per day 6 Six switching events per day (Factory setting)

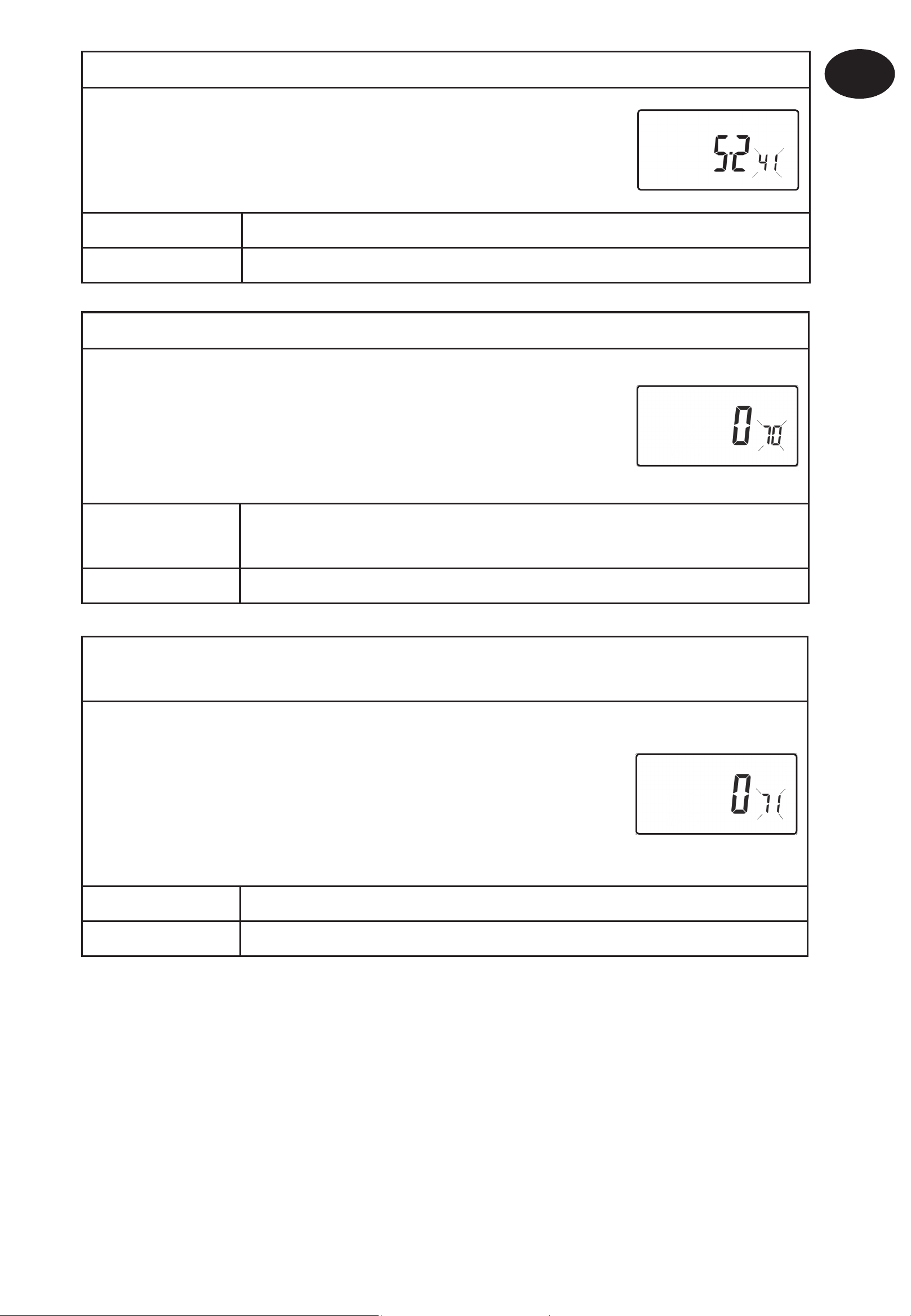

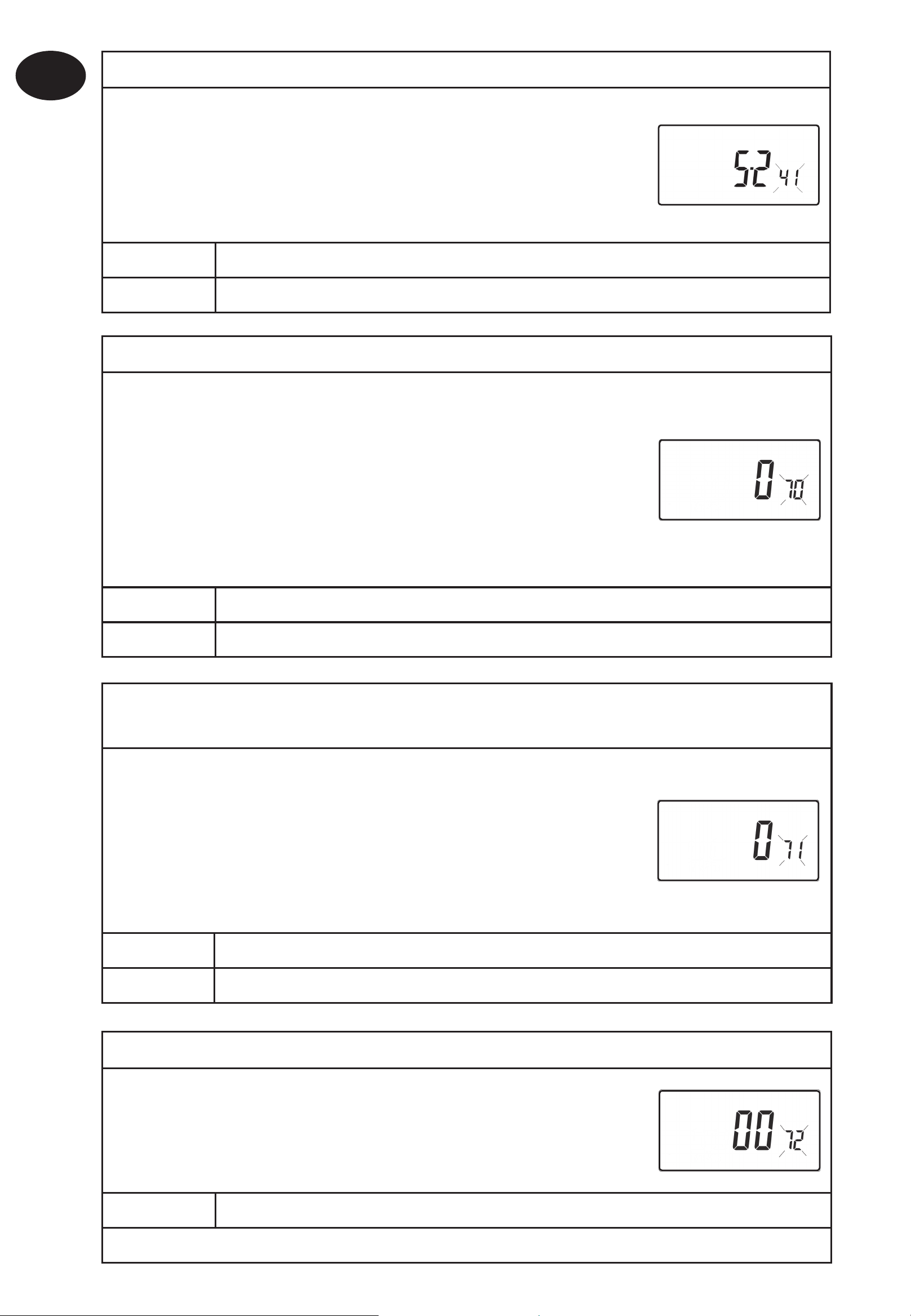

Option 41 - Operating Mode (5/2 day or 24 hour)

This sets the thermostat to operate using either 5/2 day or 24 hour mode. Press + until option 41 is displayed, use Λ or V to select required setting.

5-2 5/2 day (Factory setting)

24 24 hour

Option 70 - Keyboard disable rules

This establishes the degree of functionality of the keyboard available to the user. It is only active if DIL

switch 1 is set to “Disabled”. Press + until Option 70 is displayed, use V and Λ to select required setting.

Setting 0 Normal lock: Programming functions locked (factory setting) Setting 1 Full lock: All keys are disabled

Option 71 - Random start rules (24V/230 Volt models only)

This enables a random start on power-up following a power cut to reduce load on the electrical network. Random delay is in the range of 2 - 90 seconds. Press

+ until Option 71 is displayed, use V and Λ to select

Installation Instructions

required setting.

Setting 0 Disabled (factory setting) Setting 1 Enabled

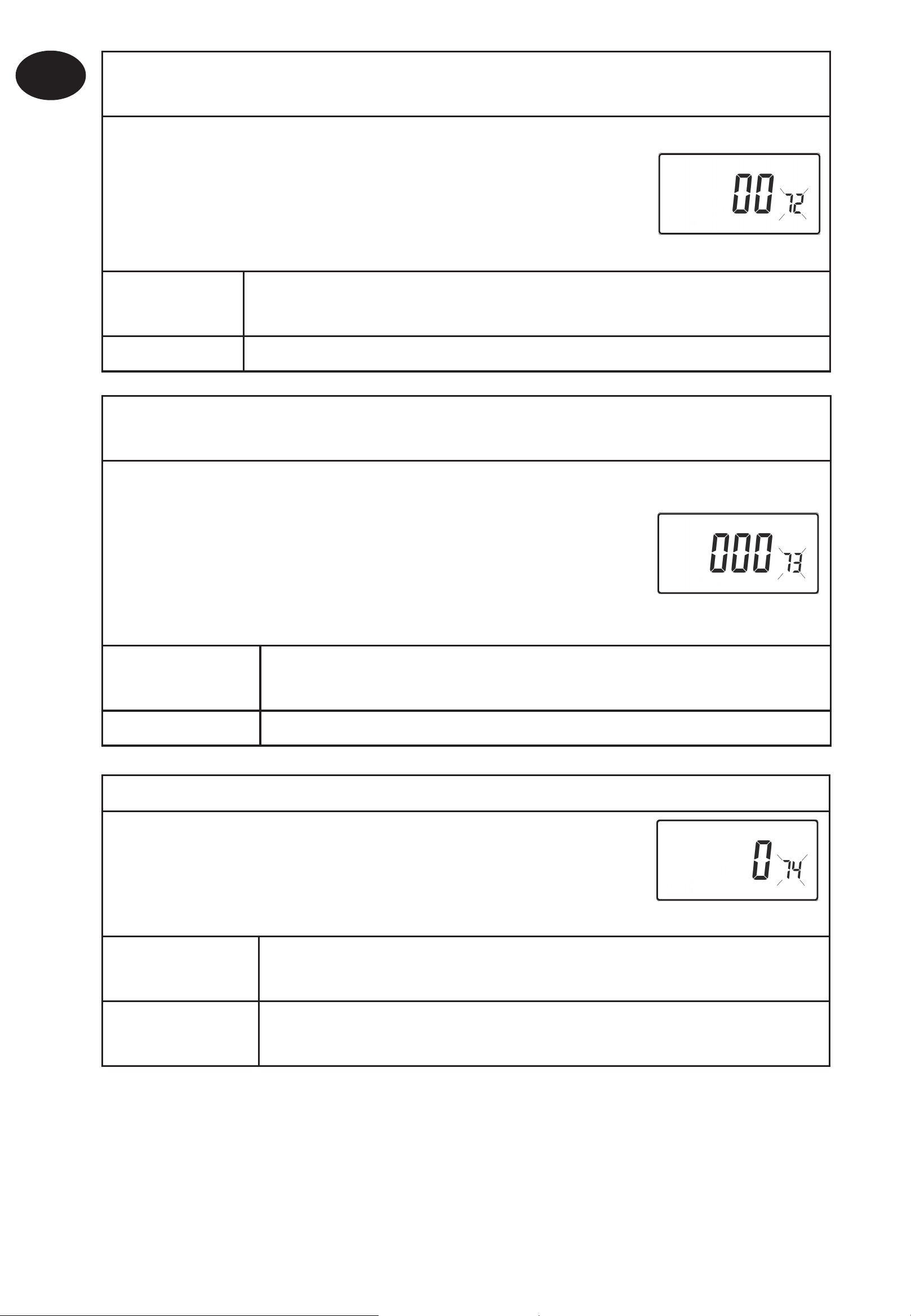

Option 72 - Owner site reference number

This enables multi-site owners to store a site reference number in the thermostat. Press + until Option 72 is displayed, use V and Λ to select required setting.

Setting Any value between 00 and 99 can be set

Factory setting is 00

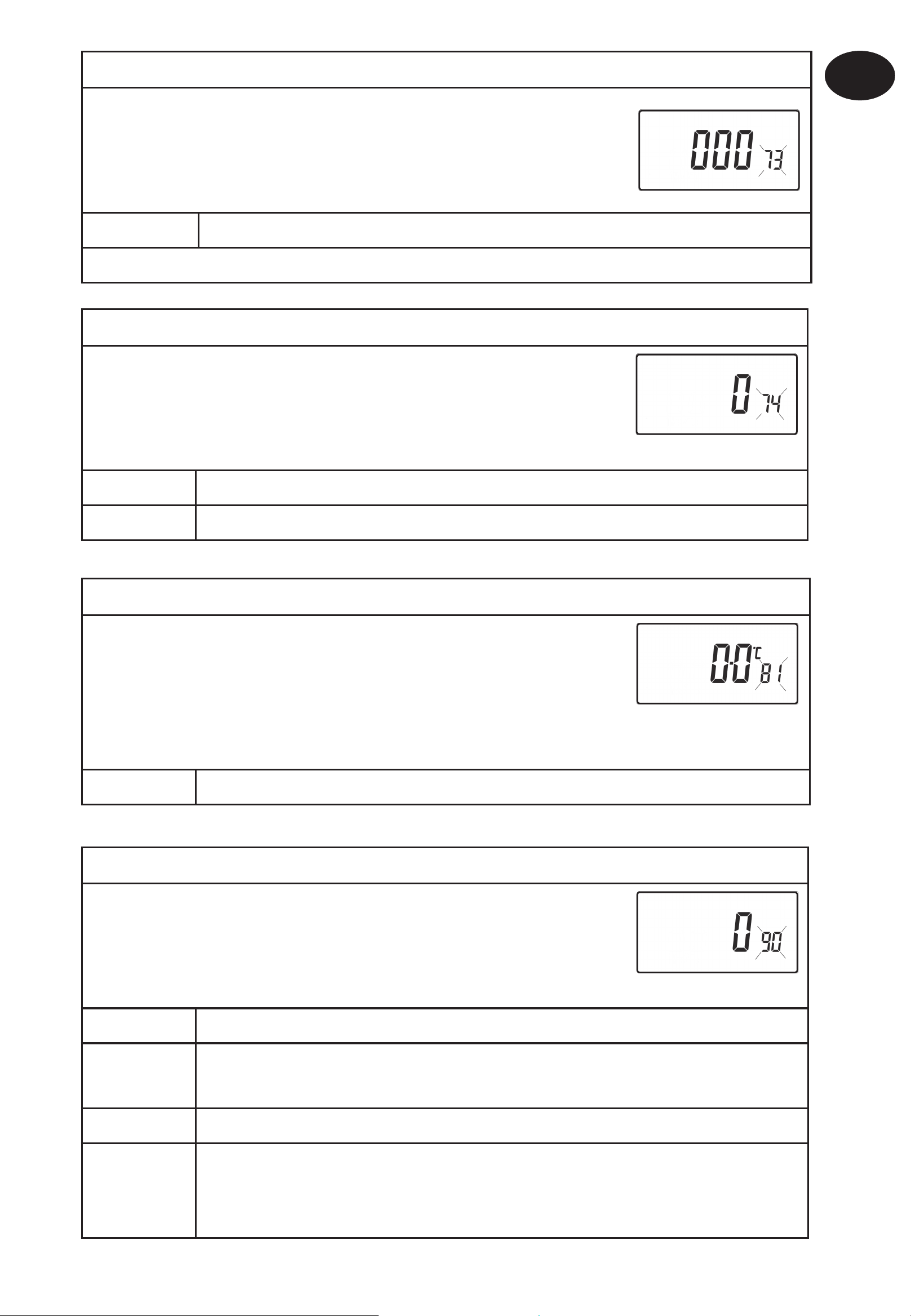

Option 73 - Owner thermostat reference number

This enables site owners to store a thermostat reference number in the thermostat. Press + until Option 73 is displayed, use V and Λ to select required setting.

Setting Any value between 000 and 999 can be set

Factory setting is 000

Option 74 - Date format for calendar clock

This allows date format to be chosen. Press + until Option 74 is displayed, use V and Λ to select

Installation Instructions

required setting.

Setting 0 European rules (dd/mm/yy), (Factory setting) Setting 1 North American rules (mm/dd/yy)

Option 81 - Thermstat calibration bias

This allows the thermostat calibration to be biased by up to ±1.5°K. Press + until Option 81 is displayed, use V and Λ to select required setting.

Setting Any value between ±1.5 (Factory setting is 0°C)

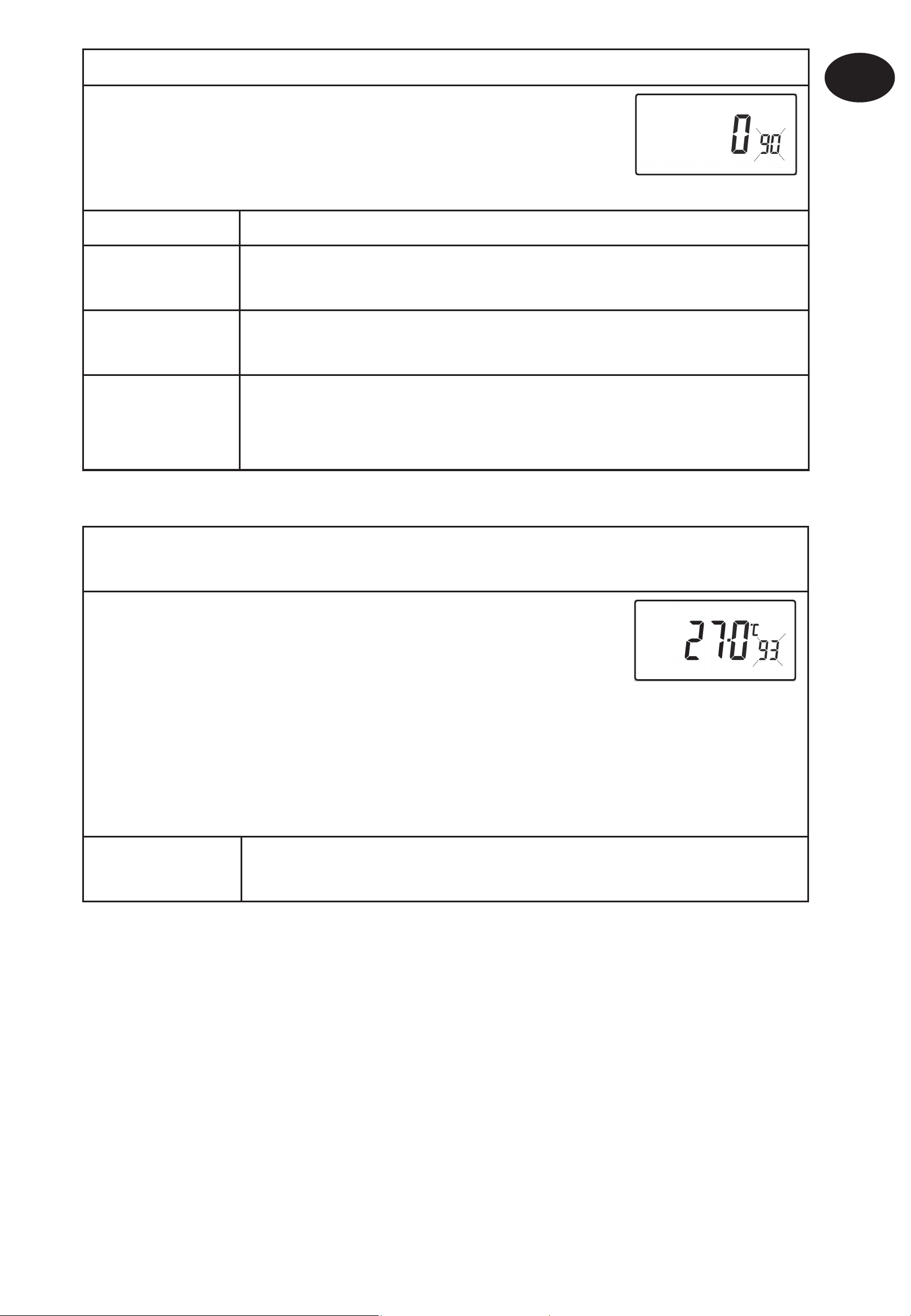

Option 90 - De ne remote sensor type, “A” models only

This allows type of remote sensor input type to be de ned. Press + until Option 90 is displayed, use V and Λ to select required setting.

Setting 0 No remote sensor  tted (Factory setting) Setting 1 Remote room or duct sensor  tted, internal sensor

disabled

Setting 2 Remote limit sensor  tted, refer to option 93 to de ne set-point Setting 3 Con gured as digital input for window, card reader or

teleswitch, refer to option 94 to de ne o/c or s/c.

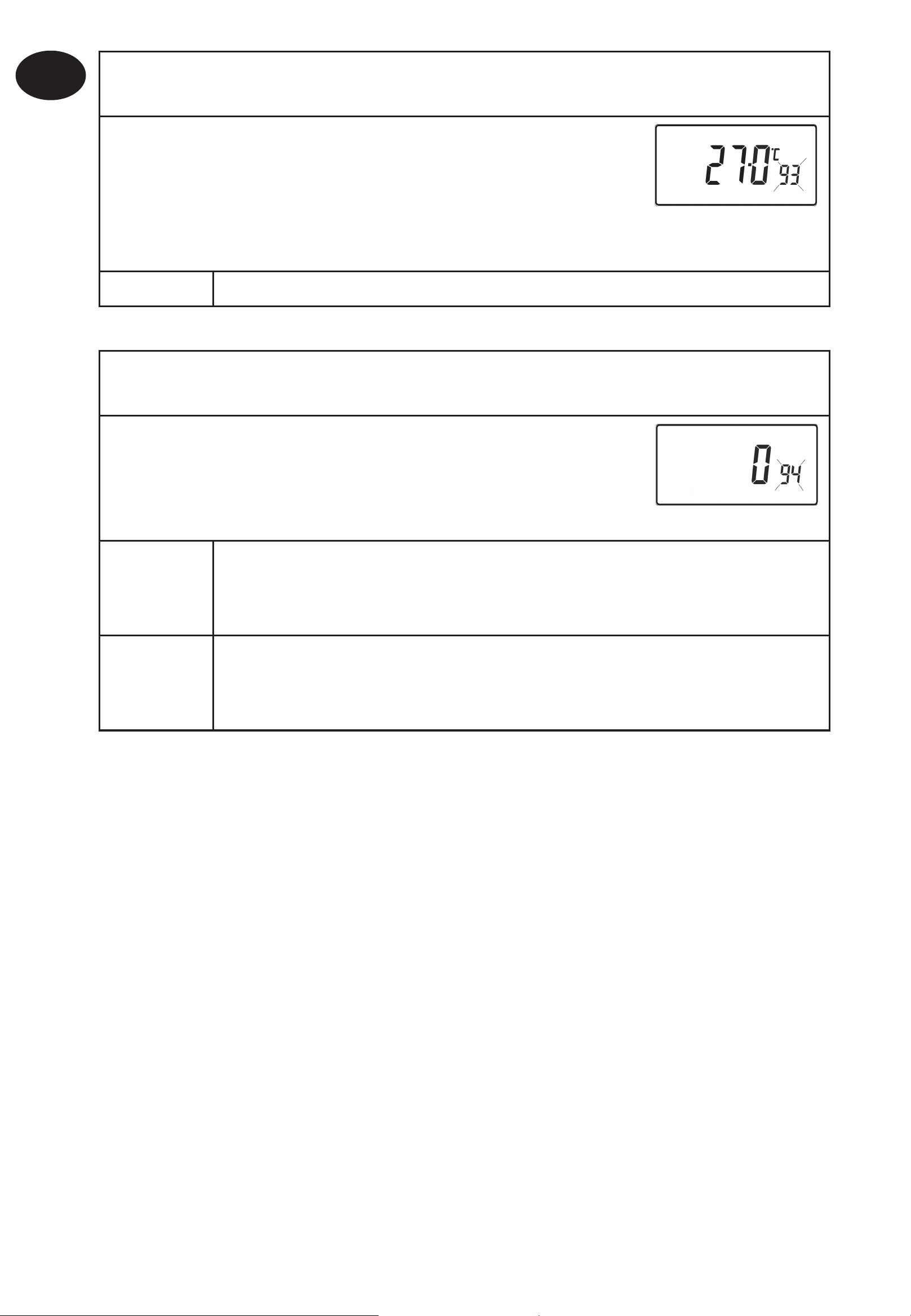

Option 93 - Set limit sensor set-point, “A” models only, (option 90 set to 2)

This allows the thermostat limit sensor to be set, typical application is  oor htg. Press + until Option 93 is displayed, use V and Λ to select required setting. If the temperature sensed by the limit sensor exceeds the limit setting the output will be turned o untill the temperature has dropped by 2°C “F10” will  ash in the display.

Setting Any value between 20 - 50°C (Factory setting is 27°C)

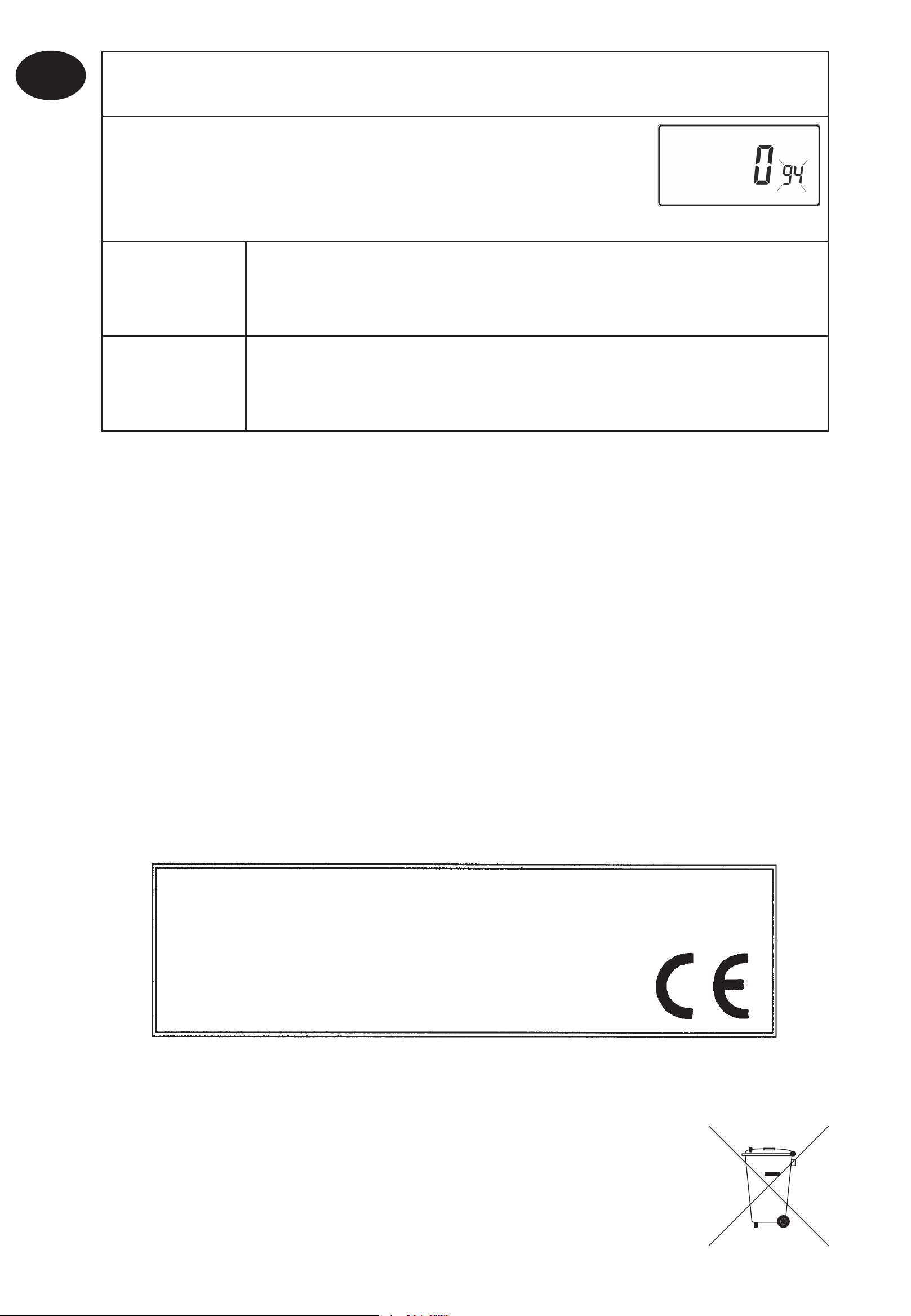

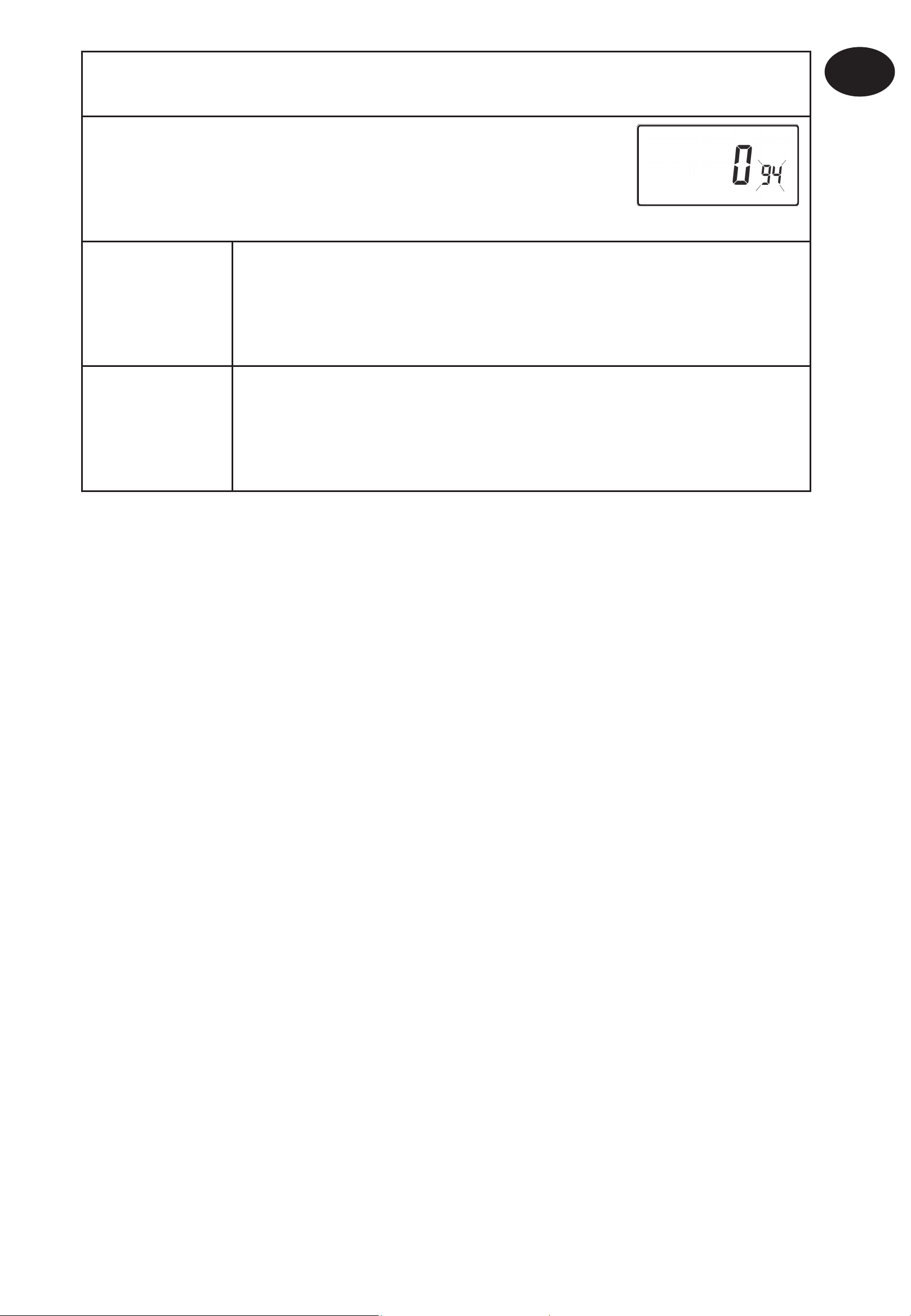

Option 94 - Con gure digital input switch type, “A” models only, (option 90 set to 3)

This allows switch type of digital input to be con gured. Press + until Option 94 is displayed, use V and Λ to select required setting.

Setting 0 Contacts NC, open circuit contact to force unit into

thermostat mode, short circuit contacts to return to normal operation

Setting 1 Contacts NO, short circuit contacts to force unit into

thermostat mode, open circuit contacts to return to normal operation (Factory setting)

Installation Instructions

Instrukcja montażu

Uwaga:

Niniejsze urządzenie powinno być instalowane wyłącznie przez wykwali kowanego elektryka lub odpowiednio wyszkolonego instalatora systemów centralnego ogrzewania i odpowiadać obowiązującym przepisom.

Specy kacja wyrobu

Funkcje termostatu TP5001 (A) TP5001-RF TP5001M (A)

Instrukcja montażu

Zasilanie 2 x AA/MN1500/LR baterie

Kopia zapasowa (back-up) pamięci

Zakres odczytu temperatury

Ustawienie fabryczne zegara kalendarzowego

Obciążalność styków 3(1)A, 10-230V Nie dot. 3(1)A, 10-230V,

Częstotliwość transmisji

230V, ±15%,

alkaliczne

Zachowywana przez cały okres eksploatacji

urządzenia

5-30°C

Automatyczna zmiana czasu lato / zima

Nie dot. 433,92MHz Nie dot.

50Hz

Typ 1B

(modele częstotliwości radiowej - RF)

Odległość komunikacji Nie dot. 30m max Nie dot.

Wejścia zdalnych czujników (tylko modele A)

Wymiary (mm) 110 szeroki, 88 wysoki, 28 gruby

Standard wzornictwa EN60730-2-9 (EN300220 dla RF)

Znamionowe napięcie impulsu

Mogą zostać ustawione przez instalatora na zdalny czujnik temperatury, czujnik ograniczający, kontakt okienny lub kontakty przełącznikowe uruchamiane

telefonicznie

2,5kV

Dokładność temperatury ±1°C

Dokładność czasu +/- 1 minuta na miesiąc

Ważna uwaga dot. wyrobów częstotliwości radiowej (RF): dopilnować, aby na linii wzroku między nadajnikiem, a odbiornikiem nie znajdowały się duże przedmioty metalowe, takie jak obudowy bojlerów lub inne duże urządzenia, gdyż mogą one uniemożliwić łączność między termostatem a odbiornikiem.

Instalacja

Klawiatura wł.

Reset

Wł./Wył.

Klawiatura wył.

Wył.

Wł.

Nr przełącznika

• W pierwszej kolejności należy zdjąć płytkę ścienna znajdującą się z

tyłu urządzenia.

• Od lewego górnego rogu płytki ściennej powinny być prześwity

co najmniej 15mm na prawo, 15mm na lewo, 30mm do góry oraz 100mm poniżej, aby można było zamontować moduł wtykowy.

• Termostat i zdalny czujnik pokojowy:

Zamontować na wysokości około 1,5m od podłogi, z dala od

przeciągów lub źródeł ciepła takich jak kaloryfery, otwarte kominki lub miejsc, gdzie pada bezpośrednie światło słoneczne.

Instrukcja montażu

• Przed zamontowaniem urządzenia należy ustawić we właściwych

pozycjach 2 przełączników typu DIL, znajdujących się z tyłu urządzenia. Poniżej pokazane są ustawienia fabryczne.

Wył.

COM Wł.

S1 S2

Instrukcja montażu

Podłączenie przewodów

Przewody - TP5001

Wyjścia Połączeń,

wszystkie modele o stałych

połączeniach

Model M 230V

Zdalny czujnik

(tylko wersja A)

Instalacja baterii

Podczas instalacji baterii w termostatach TP5001 i TP5001 RF należy zapewnić zachowanie prawidłowej biegunowości zgodnie z oznaczeniami wewnątrz schowka na baterie.

WAŻNE: Po wymianie baterii należy nacisnąć i zwolnić przycisk RESET w celu zrestartowania urządzenia. Do chwili wykonania tej czynności ekran może pozostawać pusty. Po zwolnieniu przycisku pojawi się ekran. Wszystkie ustawienia daty, czasu, programowania i ustawień ręcznych są zachowywane do końca okresu eksploatacyjnego produktu.

W niektórych istniejących termostatach przewód zerowy i/lub uziemienia są połączone. Nie są one potrzebne dla urządzenia TP5001 (modele zasilane na baterie) i do żadnych końcówek TP5001 NIE wolno ich podłączać. Należy zabezpieczyć

izolacją i zwinąć we wgłębieniu znajdującym się z tyłu TP5001.

Modele ze zdalnymi wejściami z czujnika

Modele termostatów TP5001A oraz TP5001MA wyposażone są w wejście, które może być używane do podłączenia jednego z następujących urządzeń:

1) zdalny czujnik temperatury pokojowej (sprzedawany jako

wyposażenie dodatkowe).

S1/D

S2/E

S1/D

S2/E

Kontakt okienny

lub teleprzełącznikowy

(NO lub NC)

S1/D

S2/E

Kontakt

teleprzełącznikowy

(NC)

Kontakt

okienny (NC)

2) czujnik ograniczający, np. czujnik temperatury pokojowej

ELECTRONICS

345

ZONE

1 ON

ZONE 1 OFF

ZONE

2 ON

ZONE

3 ON

COM

TERMINAL 6 RX3 ONLY

(sprzedawany jako wyposażenie dodatkowe).

3) kontakty okienne, kontakty z czytnikiem kart lub kontakty teleprzełącznikowe.

Zob. Zaawansowane programowanie przez instalatora, gdzie podane są instrukcje ustawienia.

Modele ze zdalnymi wejściami z czujnika

Podłączenia

Blok z końcówkami do podłączania zdalnej kontroli / czujników znajduje się na płycie głównej powyżej miejsca na baterie.

do zdalnego

sterowania

Instrukcja montażu

Kon guracja zrobiona

na zdalny czujnik

pokojowy lub czujnik

ograniczający

Kon guracja zrobiona na kontakt okienny lub inny kontakt w rodzaju

teleprzełącznika

Kon guracja zrobiona na kontakt okienny lub inny kontakt w rodzaju

teleprzełącznika

Połączenia elektryczne odbiornika RX (tylko modele RF)

RX1

ELECTRONICS

RX2 oraz RX3

1) W systemach na zasilanie sieciowe końcówkę 2 należy podłączyć do fazy.

2) Zasilanie urządzenia nie może w żadnym przypadku być włączane przez przełącznik czasowy.

COM

ZONE

1 ON

ZONE 1 OFF

WAŻNE

Żeby upewnić się, że nastawy fabryczne są prawidłowe i funkcjonują poprawnie, należy przycisnąć i przytrzymać przycisk RESET przed rozpoczęciem programowania.

Dostrajanie (tylko modele RF)

Jeżeli termostat i odbiornik zostały dostarczone w jednym zestawie, wówczas urządzenia te zostały dostrojone fabrycznie i dostrojenie nie jest wymagane (tylko RX1).

Instrukcja montażu

Celem dostrojenia odbiornika RX do częstotliwości sygnału termostatu należy wykonać wskazane niżej czynności 1-5.

Czynność 1 TP5001-RF

Zresetować urządzenie naciskając znajdujący się we wgłębieniu przycisk reset.

Czynność 2 Nacisnąć i przytrzymać przez 3 sekundy przyciski V oraz + (teraz TP5001-RF zaczyna wysyłać w sposób ciągły przez 3 minuty unikatowy sygnał).

Czynność 3 RX1

Nacisnąć i przytrzymać przez 3 sekundy przyciski PROG oraz CH1, aż do czasu jednorazowego zamigotania zielonego światełka.

Czynność 4 RX2 (ewentualnie)

Stat 1 - wykonać czynności 1-3 oraz 5. Stat 2 - wykonać czynności 1-2 a następnie nacisnąć PROG oraz CH2

na RX2. RX3 (ewentualnie)

Stat 1 - wykonać czynności 1-3 oraz 5.

Stat 2 - wykonać czynności 1-2 a następnie nacisnąć PROG oraz CH 2 na

RX3, a następnie czynność 5. Stat 3 - wykonać czynności 1-2 a następnie nacisnąć PROG oraz CH 3 na RX3. Czynność 5 TP5001-RF

Nacisnąć V lub Λ celem wyboru temperatury – urządzenie powróci do trybu operacyjnego.

Opcje zaawansowanego programowania przez użytkownika

Termostat TP5001 wyposażony jest w szereg zaawansowanych funkcji, które mogą być ustawiane przez użytkownika. Dostęp do tych funkcji prowadzi przez tryb zaawansowanego programowania przez użytkownika, zob. Zaawansowane Programowanie przez Użytkownika w instrukcji

użytkownika, gdzie podane są szczegółowe informacje na ten temat.

Opcje zaawansowanego programowania przez instalatora

Termostat TP5001 wyposażony jest w szereg dodatkowych zaawansowanych funkcji, które mogą być ustawione przez instalatora celem poprawy sprawności operacyjnej systemu oraz, tam gdzie jest to potrzebne, celem zmiany funkcjonalności urządzenia dla użytkownika. Dostęp do tych funkcji prowadzi przez tryb zaawansowanego programowania przez instalatora. Ustawienia te mają charakter opcjonalny i powinny być wprowadzane jedynie wówczas, jeżeli

Instrukcja montażu

faktycznie istnieje potrzeba ich użycia.

Wejście do trybu Zaawansowanego Programowania przez Instalatora

Celem wejścia do trybu Zaawansowanego Programowania przez Instalatora należy wykonać następujące czynności: a) Nacisnąć i przytrzymać przez 3 sekundy

przyciski V oraz PROG celem wejścia do Zaawansowanego Programowania przez Użytkownika – wyświetlacz zmieni się w sposób wskazany obok.

b) Nacisnąć i przytrzymać przez 5 sekund

przyciski V, Λ oraz PROG celem wejścia do Zaawansowanego Programowania przez Instalatora – wyświetlacz zmieni się w sposób wskazany obok

c) Posługując się przyciskami + oraz – dokonywać przewijania między

opcjami w przód i w tył, a następnie przy pomocy przycisków V oraz Λ zmienić ustawienia opcji. Migająca cyfra po prawej stronie wyświetlacza pokazuje numer wybranej opcji. Duże litery pokazują wybraną wartość opcji.

d) Celem powrotu do RUN nacisnąć i przytrzymać PROG aż do momentu,

Instrukcja montażu

Opcja 30 – Ustawienie górnego limitu zakresu temperatury

Umożliwia elektroniczne ograniczenie górnego limitu ustawienia zakresu termostatu. Naciskać + do momentu pokazania się Opcji 30, a następnie przy użyciu V oraz Λ dokonać wyboru żądanego ustawienia.

Ustawienie 40 - 5°C (ustawienie fabryczne wynosi 30°C)

Opcja 31 - Ustawienie dolnego limitu zakresu temperatury

kiedy dwukropek na wyświetlaczu zacznie migać.

Umożliwia elektroniczne ograniczenie dolnego limitu ustawienia zakresu termostatu. Naciskać + do momentu pokazania się Opcji 31, a następnie przy użyciu V oraz Λ dokonać wyboru żądanego ustawienia.

Ustawienie 5 - 40°C (ustawienie fabryczne wynosi 5°C)

Opcja 32 – Nastawianie wyłączania na niższym pułapie

Umożliwia wybór funkcji WYŁĄCZANIA jeżeli wybrano punkt ustawienia poniżej dolnego limitu. Naciskać + aż do momentu wyświetlenia Opcji 32, a

następnie przy pomocy V oraz Λ wybrać wymagane ustawienie ustawienie.

Ustawienie 0 Zablokowane Ustawienie 1 Aktywne (ustawienie fabryczne)

Opcja 33 – Nastawić włączanie na wyższym limicie

Umożliwia wybór funkcji WŁĄCZANIA jeżeli wybrano punkt ustawienia powyżej górnego limitu. Naciskać + aż do momentu wyświetlenia Opcji 33, a następnie przy pomocy V oraz Λ wybrać wymagane ustawienie.

Ustawienie 0 Zablokowane (ustawienie fabryczne) Ustawienie 1 Aktywne

Opcja 34 – Wybór regulacji on/o lub ilości cyklów w regulacji

chrono-proporcjonej

Dzięki tej funkcji termostat może pracować jako zamknij/otwórz lub zgodnie z regulacją chronoproporcjonalną. Naciskać + aż do czasu wyświetlenia Opcji 34, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

0 Wł./Wył. 3 3 cykle na godz. 6 6 cykli na godz. (ustawienie fabryczne) 9 9 cykli na godz.

Instrukcja montażu

12 12 cykli na godz.

Opcja 35 – Ustawienie czasu integracji (opcja 34 ustawiona na 3, 6, 9 lub 12) (przed regulowaniem zasięgnąć porady)

Służy do korekty czasu integracji algorytmu PI w celu zwiększenia dokładności kontroli. Korektę należy robić jedynie po zasięgnięciu informacji od producenta. Naciskać + aż do czasu wyświetlenia Opcji 35, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

2.5 Czas integracji ustawiony na 2,5% (ustawienie fabryczne) 5 Czas integracji ustawiony na 5%

10 Czas integracji ustawiony na 10%

Opcja 36 – Wybór ręcznego ustawiania temperatury

Ustala zakres ręcznego ustawiania temperatury przez użytkownika. Naciskać + aż do czasu wyświetlenia Opcji 36, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie 0 Bez ograniczeń (ustawienie fabryczne) Ustawienie 1 Ograniczony do ±2°C Ustawienie 2 Ręczne ustawianie jest zablokowane

Opcja 37 – Ustawianie czasu ręcznego ustawiania temperatury

Instrukcja montażu

(opcja 36 ustawiona na 1 lub 2)

Ustala czas trwania ustawienia ręcznego przez użytkownika. Naciskać + aż do czasu wyświetlenia Opcji 37, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie 0 Następne zdarzenie (ustawienie fabryczne) Ustawienie 1 1 godz. Ustawienie 2 2 godz. Ustawienie 3 3 godz. Ustawienie 4 4 godz.

Opcja 38 – Stan przekaźnika przy wykryciu wyczerpującej się baterii (jedynie wyroby na baterie)

Ustala pozycję przekaźnika, gdy urządzenie ma się wyłączyć z uwagi na wyczerpującą się baterię. Naciskać + aż do czasu wyświetlenia Opcji 38, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie 0 Przekaźnik parkuje z wyjściem WYŁĄCZONYM

(ustawienie fabryczne)

Ustawienie 1 Przekaźnik parkuje z wyjściem WŁĄCZONYM

Opcja 40 - Liczba ustawień temperatury dziennie

Przy tych ustawieniach termostat pracuje przy 2, 4 lub 6 przełączeniach dziennie lub pracuje w trybie stałym. Naciśnij + aż opcja 40 się wyświetli, użyj Λ lub V dla wybrania odpowiednich ustawień

1 1 stała temperatura 2 2 Dwa przełączenia dziennie 4 4 Cztery przełączania dzinnie 6 6 Sześć przełączeń dzinnie (ustawione fabrycznie)

Instrukcja montażu

Opcja 41 – Rodzaj programowania (5/2 dni lub 24godz.)

Przy tych ustawieniach termostat pracuje w trybie 5/2 dni lub 24 godz. Naciśnij + aż opcja 41 się wyświetli, użyj Λ lub V dla wybrania odpowiednich ustawień

5-2 5/2 dni (ustawione fabrycznie)

24 24 godz.

Opcja 70 – Zasady blokowania klawiatury

Ustala zakres funkcjonalności klawiatury dostępny dla użytkownika. Funkcja jest aktywna jedynie wówczas, gdy przełącznik DIL 1 ustawiony jest w pozycji „Zablokowany”. Naciskać + aż do czasu wyświetlenia Opcji 70, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie 0 Blokada zwyczajna: funkcje programowania są

zablokowane (ustawienie fabryczne)

Ustawienie 1 Pełna blokada: wszystkie przyciski są zablokowane

Opcja 71 – Zasady startu przypadkowego (tylko modele 24V/230V)

Umożliwia ustalenie przypadkowego czasu startu przy włączeniu zasilania po przerwie w dopływie prądu celem uniknięcia jednoczesnego obciążenia sieci elektrycznej. Przypadkowe opóźnienie zamyka się w przedziale 2 - 90 sekund. Naciskać + aż do czasu wyświetlenia Opcji 71, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie 0 Zablokowane (ustawienie fabryczne)

Instrukcja montażu

Ustawienie 1 Aktywne

Opcja 72 – Numer referencyjny miejsca dla właściciela

Umożliwia właścicielom wielu miejsc zapisanie w termostacie numeru referencyjnego danego miejsca. Naciskać + aż do czasu wyświetlenia Opcji 72, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie Można ustawić dowolną wartość między 000 oraz 99 Ustawienie fabryczne wynosi 00

Opcja 73 – Numer referencyjny termostatu dla właściciela

Umożliwia właścicielom miejsca zapisanie w termostacie numeru referencyjnego danego termostatu. Naciskać + aż do czasu wyświetlenia Opcji 73, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie Można ustawić dowolną wartość między 00 oraz 999 Ustawienie fabryczne wynosi 000

Opcja 74 – Format daty w zegarze kalendarzowym

Umożliwia wybranie formatu daty. Naciskać + aż do czasu wyświetlenia Opcji 74, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie 0 Zasady europejskie (dd/mm/rr), (ustawienie fabryczne) Ustawienie 1 Zasady północnoamerykańskie (mm/dd/rr)

Opcja 81 – Tolerancja kalibracji termostatu

Umożliwia kalibrację termostatu w granicach do ±1,5°K. Naciskać + aż do czasu wyświetlenia Opcji 81, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie Dowolna wartość ±1,5 (ustawienie fabryczne wynosi

0°C)

Opcja 90 – De niowanie typu zdalnego czujnika, tylko modele „A”

Umożliwia zde niowanie typu wejścia zdalnego czujnika. Naciskać + aż do czasu wyświetlenia Opcji 90, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie 0 Zdalny czujnik nie jest zainstalowany (ustawienie

fabryczne)

Ustawienie 1 Zainstalowany jest zdalny czujnik pokojowy lub

przewodowy, wewnętrzny czujnik jest zablokowany

Ustawienie 2 Zainstalowany jest czujnik ograniczający, zob. Opcję 93

odnośnie de niowania punktu ustawiania.

Ustawienie 3 Skon gurowany jest jako wejście cyfrowe dla czujnika

Instrukcja montażu

okiennego, czytnika kart lub teleprzełącznika, zob. Opcję 94 odnośnie de niowania o/c lub s/c

Opcja 93 – Ustawianie punktu ustawiania czujnika limitującego, tylko modele „A”, (Opcję 90 ustawić na 2)

Umożliwia ustawienie czujnika termostatu limitującego, typowym zastosowanie jest ogrzewanie podłogowe. Naciskać + aż do czasu wyświetlenia Opcji 93, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie. Jeżeli temperatura rejestrowana przez czujnik limitujący przekracza limit ustawienia, wyjście zostanie wyłączone do czasu spadku temperatury o 2°C, przy czym na wyświetlaczu będzie migać „F10”.

Ustawienie Dowolna wartość w przedziale 20 - 50°C (ustawienie

fabryczne wynosi 27°C)

Opcja 94 – Kon guracja typu cyfrowego przełącznika wejścia, tylko modele „A”, (Opcję 90 ustawić na 3)

Umożliwia kon gurację typu przełącznika wejścia cyfrowego. Naciskać + aż do czasu wyświetlenia Opcji 94, a następnie przy użyciu V oraz Λ wybrać wymagane ustawienie.

Ustawienie 0 Kontakty NC, otworzyć kontakty obwodu celem

wymuszenia przejścia przez urządzenie do trybu termostatu, złączyć kontakty obwodu celem powrotu do normalnej pracy.

Instrukcja montażu

Ustawienie 1 Contacts NO, short circuit contacts to force unit into

thermostat mode, open circuit contacts to return to normal operation (Factory setting)

Montavimo instrukcijos

Prašome atkreipti dėmesį:

Šį produktą montuoti turėtų kvali kuotas elektrotechnikas, ar kompetentingas šildymo sistemų montuotojas, besivadovaujantis IEEE elektros laidų sistemos nuostatų dabartiniu leidimu.

Produkto speci kacija

Termostato savybės TP5001 (A) TP5001-RF

2 x AA/MN1500/LR šarminės

Maitinimo šaltinis

baterijos

Atmintyje esančios

Saugoma visą produkto veikimo laiką.

informacijos atsarginė kopija

Temperatūrų reguliavimo

5-30°C

ribos

Gamyklinio nustatymo

Automatiška vasaros/žiemos laiko kaita

kalendorinis laikrodis

Kontakto pajėgumas 3(1)A, 10-230 V neturi

TP5001M (A)

230V, ±15%,

50Hz

Montavimo instrukcijos

3(1)A, 10-230V,

Tipas 1B

Siųstuvo dažnis

neturi 433,92 MHz neturi

(RF modeliai)

Siųstuvo atstumas

neturi

(RF modeliai)

Skirta temperatūros davikliui, ribos davikliui, langų

Nuotolinio daviklio jungtis

kontaktams, arba nuotoliniu būdu aktyvuojamo

(tik A modeliai)

jungiklio kontaktams prijungti.

Matmenys (mm) 110 ilgio, 88 aukščio, 28 pločio

Konstrukcijos standartas EN60730-2-9 (EN300220 - skirtas RF)

Išmatuota impulso įtampa 2,5 kV

Patvarumo testas 75°C

Ne daugiau

neturi

30 m.

Taršos kontrolės padėtis Normali

Temperatūros tikslumas ±1°C

Laiko tikslumas ± 1 minutė per mėnesį

Svarbi pastaba dėl RF produktų: Užtikrinkite, kad tarp siųstuvo ir imtuvo nebūtų matyti jokių didelių metalinių objektų tokių, kaip boileris, tūrinis vandens pašildytojas ar kitų ar kitų didelių įrengimų, nes šie gali blokuoti ryšį tarp termostato ir imtuvo.

Klaviatūra įjungta

Negalimas atstatymas

Galimas atstatymas

Klaviatūra išjungta

Išjungta

Įjungta

Jungiklio Nr.

Montavimas

• Pirmiausia nuimkite dangtelį iš užpakalinės prietaiso pusės.

• Dangtelio viršutiniame dešiniajame kampe turi būti erdvė

mažiausiai 15 mm į dešinę, 15 mm į kairę, 30 mm į viršų ir 100 mm

Montavimo instrukcijos

• Termostatas ir nuotolinis patalpos daviklis:

Montuokite 1,5 m aukštyje nuo grindų, toliau nuo skersvėjų

žemyn, skirta įjungiamam kištuku moduliui įmontuoti.

ar tokių šilumos šaltinių, kaip radiatoriai, atviros liepsnos ar tiesioginiai saulės spinduliai.

• Prieš prietaiso montavimą, 2 DIL jungikliai galinėje prietaiso

pusėje turi būti išdėstyti reikiamomis pozicijomis. Gamykliniai nustatymai yra parodyti žemiau.

Išjungta

COM Įjungta

Laidų įėjimas

S1 S2

Laidų jungimas - TP5001

Jungtys prie išėjimų,

visiems laidiniams

modeliams

M 230V Modeliai

Nuotolinis daviklis

(Tiktai A versijai)

Baterijos įdėjimas

Įstatydami baterijas TP5001 ir TP5001 RF termostatuose, atkreipkite

Montavimo instrukcijos

dėmesį, kad būtų teisingas žymėjimų poliariškumas baterijos lizdo viduje.

Svarbu: Įstačius baterijas, nuspauskite ir atleiskite RESET (pakartotino nustatymo) mygtuką ir įrenginys pradės veikti. Jeigu to nepadarysite, ekranas bus tuščias. Atleidus mygtuką, įsijungs ekranas. Visi datos, laiko, programavimo ir rankinio perprogramavimo nustatymai išliks per visą produkto gyvavimo laiką.

Kai kurie termostatai turi neutralų ir/arba įžeminimo laidą. Jie yra nereikalingi TP5001 ir NETURI būti jungiami prie TP5001 (modeliai su baterijomis) jungčių. Laidus reikia elektriškai apsaugoti ir suvyniojus paslėpti.

Modeliai su nuotolinio daviklio jungtimis

TP5001A ir TP5001MA turi jungtį, kurią galima panaudoti prijungiant:

1) nuotolinį patalpos temperatūros daviklį (parduodamas kaip priedas).

2) apribojimo daviklį, pavyzdžiui, grindų temperatūros daviklį (parduodamas kaip priedas).

Elektronika

345

ZONA 1 ļJUNGTA

COM

GNYBTAS 6 TIK RX3

ZONA 1 IŠJUNGT

ZONA 2 ļJUNGTA

ZONA 3 ļJUNGTA

S1/D

S2/E

S1/D

S2/E

Langų arba nuotolinio

jungiklio kontaktas

(NO - Normaliai atidarytas

arba

NC - Normaliai uždarytas)

S1/D

S2/E

Nuotolinio jungiklio

kontaktas

(NC - Normaliai uždarytas)

Langų kontaktas

(NC - Normaliai uždarytas)

3) langų kontaktus, kortelių nuskaitymo kontaktus ar kitus nuotolinių jungiklių kontaktus.

Žiūrėkite Papaildomų funkcijų nustatymas.

Modeliai su nuotolinio daviklio jungtimis

Kontaktų blokelis nuotoliniam valdymui yra ant kontūro plokštės virš baterijų.

Montavimo instrukcijos

Nuotolinio

valdymo

jungtis

Kon gūruojamas

nuotoliniam

patalpos davikliui

ar apribojimo

davikliui

Kon gūruojamas

langų kontaktams arba

tokiam kontaktui, kaip

nuotolinis jungiklis.

Kon gūruojamas

langų kontaktams

ir tokiam kontaktui,

kaip nuotolinis

RX imtuvo laidų sujungimas (tik RF modeliai)

RX1

Elektronika

RX2 ir RX3

jungiklis.

1) Elektros tinkle veikiančioms sistemoms prijunkite gnybtą 2 prie elektros

tiekimo tinklo.

2) Energijos tiekimas prietaisui negali būti įjungiamas laiko relės pagalba.

COM

ZONA 1 ļJUNGTA

ZONA 1 IŠJUNGT

SVARBU PAŽYMĖTI

Siekiant užtikrinti, kad gamintojo programos būtų nustatytos ir teisingai veiktų mikrokompiuteris, būtina nuspausti ir laikyti nuspaudus RESET mygtuką prieš įjungiant įrenginį arba prieš pradedant programavimą.

Derinimas (tik RF modeliai)

Jei termostatas ir imtuvas buvo pristatyti kartu, bendroje pakuotėje, tai prietaisai buvo suderinti gamykloje, todėl derinimas nereikalingas. (Tik RX1).

Norint suderinti RX imtuvą su termostato signalo dažniu, vadovaukitės žemiau pateiktais žingsniais 1-5.

1 žingsnis TP5001-RF

Perkraukite prietaisą, paspausdami giliau įtaisytą perkrovimo mygtuką.

2 žingsnis Paspauskite ir laikykite V ir + mygtukus tris sekundes (TP5001-RF dabar pastoviai perduoda speci nį signalą 3 minutes).

3 žingsnis RX1

Montavimo instrukcijos

Paspauskite ir laikykite mygtukus PROG ir CH1 3 sekundes, kol vieną kartą sumirksės žalia lemputė.

4 žingsnis RX2 (jei naudojama)

1 būsena - atlikite žingsnius 1-3 ir 5. 2 būsena - atlikite žingsnius 1-2 ir tada paspauskite PROG ir CH2 ant

RX2.

RX3 (jei naudojama)

1 būsena - atlikite žingsnius 1-3 ir 5. 2 būsena - atlikite žingsnius 1-2 ir tada paspauskite PROG ir CH2 ant

RX3 tada 5 žingsnį. 3 būsena - atlikite žingsnius 1-2 ir tada paspauskite PROG ir CH3 ant RX3.

5 žingsnis TP5001-RF

Paspauskite V arba Λ , kad nustatytumėte temperatūrą – prietaisas dabar grįš į veikimo režimą.

Papildomų funkcijų programavimo galimybės

TP5001 turi daug papildomų funkcijų, kurias gali nustatyti vartotojas. Dėl platesnės informacijos prašome žiūrėti vartotojo papildomų

funkcijų programavimą, esantį vartotojo instrukcijose.

Montuotojo papildomų funkcijų programavimo galimybės

TP5001 turi daug papildomų funkcijų, kurias gali nustatyti montuotojas,

Montavimo instrukcijos

kad pagerintų sistemos veikimo efektyvumą ir, kur reikia, pakeistų vartotojo funkcionalumą su produktu. Tai galima nustatyti montuotojo papildomo programavimo režime. Šie nustatymai yra laisvai pasirenkami ir juos reikėtų pakeisti tik tuo atveju, jei yra praplėstų funkcijų poreikis.

Įėjimas į montuotojo papildomo programavimo režimą

Norint įeiti į montuotojo aukštesnio tipo programavimo režimą, sekite žemiau aprašytus žingsnius: a) Paspauskite ir laikykite V ir PROG 3 sekundes,

kad įeitumėte į vartotojo papildomą programavimą, ekranas rodys priešingą skaičių.

b) Paspauskite ir laikykite V, Λ ir PROG 5 sekundes,

kad įeitumėte į montuotojo papildomą programavimą, ekranas rodys priešingą skaičių.

c) Naudokite + ir – mygtukus, kad išrinktumėte pasirinkimus, o V ir Λ

mygtukus, kad pakeistumėte pasirinkimo nustatymus. Mirkčiojantis skaičius dešinėje ekrano pusėje rodo išrinkto pasirinkimo numerį.

Dideli simboliai rodo nustatytą pasirinkimo reikšmę.

d) Kad grįžtumėte į RUN (veikimo) režimą, paspauskite ir laikykite

PROG, kol ekrane esantis dvitaškis sumirksės.

Pasirinkimas 30 – Viršutinės temperatūros ribos nustatymas

Tai leidžia apriboti viršutinę termostato diapazono ribą. Paspauskite +, kol pasirodys pasirinkimas 30, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas 40 - 5°C (gamyklinis nustatymas yra 30°C)

Pasirinkimas 31 – Apatinės temperatūros ribos nustatymas

Tai leidžia apriboti apatinę termostato diapazono ribą. Paspauskite +, kol pasirodys pasirinkimas 31, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas 5 - 40°C (gamyklinis nustatymas yra 5°C)

Pasirinkimas 32 – Prietaiso būsenos OFF (išjungimas) parinkimas, esant apatinei ribai

Tai leidžia parinkti OFF funkciją, jei parinktas nustatymas yra žemiau apatinės ribos. Paspauskite +, kol pasirodys pasirinkimas 32, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas 0 Išjungta Nustatymas 1 Įjungta (gamyklinis nustatymas)

Montavimo instrukcijos

Pasirinkimas 33 – Prietaiso būsenos ON (įjungimas) parinkimas, esant viršutinei ribai

Tai leidžia parinkti ON funkciją, jei parinktas nustatymas yra virš viršutinės ribos. Paspauskite +, kol pasirodys pasirinkimas 33, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas 0 Išjungta (gamyklinis nustatymas) Nustatymas 1 Įjungta

Pasirinkimas 34 – Pasirinkite ĮJ./IŠJ. arba chrono-proporcinio ciklo greitį.

Leidžia parinkti termostato ĮJ./IŠJ. arba chronoproporcinio režimo ciklų skaičių. Paspauskite +, kol pasirodys pasirinkimas 34, naudokite V ir Λ reikalingo nustatymo parinkimui.

0 Įjungta/Išjungta 3 3 ciklai per valandą 6 6 ciklai per valandą (gamyklinis nustatymas) 9 9 ciklai per valandą

Montavimo instrukcijos

Pasirinkimas 35 – Integravimo į sistemą laiko nustatymas (funkcija 34 nustatyta ties 3, 6, 9 arba 12) (DIL jungtukas 5 nustatytas ties Chrono)

Pakoreguoja PI algoritmo integravimo laiką, kad padidėtų valdymo tikslumas. Rekomenduojame reguliuoti tik prieš tai pasikonsultavus su gamintoju. Paspauskite +, kol pasirodys pasirinkimas 35, naudokite V ir Λ reikalingo nustatymo parinkimui.

12 12 ciklai per valandą

2.5 Integravimo laikas nustatytas ties 2,5% (gamyklinis

nustatymas)

5 Integravimo laikas nustatytas ties 5%

10 Integravimo laikas nustatytas ties 10%

Pasirinkimas 36 – Nustatykite rankinio temperatūros reguliavimo taisyklę

Nustato vartotojui prieinamą rankinį temperatūros reguliavimą. Paspauskite +, kol pasirodys pasirinkimas 36, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas 0 Neribojamas (gamyklinis nustatymas)

Nustatymas 1 Ribojamas iki ±2°C Nustatymas 2 Rankinis nustatymas neleidžiamas

Pasirinkimas 37 – Nustatykite rankinio temperatūros reguliavimo taisyklės trukmę (funkcija 36 nustatyta ties 1 arba 2)

Nustato vartotojo nustatytos temperatūros buvimo trukmę. Paspauskite +, kol pasirodys pasirinkimas 37, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas 0 Sekanti programa (gamyklinis nustatymas) Nustatymas 1 1 valanda Nustatymas 2 2 valandos Nustatymas 3 3 valandos Nustatymas 4 4 valandos

Pasirinkimas 38 – Relės būsena, už ksavus išsikrovusią bateriją (tik produktams su baterijomis)

Nustato relės padėtį, kai prietaisas išsijungia dėl išsikrovusios baterijos. Paspauskite +, kol pasirodys pasirinkimas 38, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas 0 Kontakto padėtis su išėjimu OFF (išjungti),

(gamyklinis nustatymas)

Nustatymas 1 Kontakto padėtis su išėjimu ON (įjungti).

Pasirinkimas 40 - Įvykių skaičius per dieną

Montavimo instrukcijos

Nustato termostatą, kad veiktų su 2, 4 arba 6 įvykiais per dieną arba nekintamame režime. Spauskite + ir laikykite nuspaudę tol, kol pasirodys 40 pasirinkimas, rodyklėlėmis V arba Λ pasirinkite reikiamą nustatymą.

1 Nekeičiamas režimas 2 Du pasikeičiantys režimai per dieną 4 Keturi pasikeičiantys režimai per dieną 6 Šeši pasikeičiantys režimai per dieną (Gaminto

nustatymai)

Pasirinkimas 41 - Darbinis režimas (5/2 dienos arba 24 val.)

Nustato termostatą, kad veiktų 5/2 dienų arba 24 val. režimu. Spauskite + ir laikykite nuspaudę tol, kol pasirodys 41 pasirinkimas, rodyklėlėmis V arba Λ pasirinkite reikiamą nustatymą.

5-2 5/2 dienos (Gamintojo nustatymas)

24 24 val.

Pasirinkimas 70 – Klaviatūros išjungimo taisyklės

Leidžia nustatyti klaviatūros funkcionalumo laipsnį vartotojui. Veikia, jei DIL jungiklis 1 yra

Montavimo instrukcijos

nustatytas ties „Išjungtas” („disabled“). Paspauskite +, kol pasirodys pasirinkimas 70, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas 0 Normalus užrakinimas: užrakinamos programavimo

Nustatymas 1 Pilnas užrakinimas: visi mygtukai išjungiami

Pasirinkimas 71 – Atsitiktinio paleidimo taisyklės (tik 24 V/230 voltų modeliams)

Leidžia atsitiktinį paleidimą įjungimo metu,

funkcijos (gamyklinis nustatymas)

po kurio seka energijos apribojimas, kad būtų sumažinta elektros tinklo apkrova. Atsitiktinis atidėjimas galimas 2 - 90 sekundžių. Paspauskite +, kol pasirodys pasirinkimas 71, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas 0 Išjungta (gamyklinis nustatymas) Nustatymas 1 Įjungta

Pasirinkimas 72 – Savininko vietos atpažinimo numeris

Tai leidžia namo savininkams įvesti termostate vietos atpažinimo numerį. Paspauskite +, kol pasirodys pasirinkimas 72, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas Bet kuri reikšmė tarp 00 ir 99 gali būti nustatyta Gamyklinis nustatymas yra 00

Pasirinkimas 73 – Savininko termostato atpažinimo numeris

Leidžia įvesti termostato atpažinimo numerį termostate. Paspauskite +, kol pasirodys pasirinkimas 73, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas Gali būti nustatyta bet kuri reikšmė tarp 000 ir 999 Gamyklinis nustatymas yra 000

Pasirinkimas 74 – Kalendorinio laikrodžio datos formatas

Tai leidžia išrinkti datos formatą. Paspauskite +, kol pasirodys pasirinkimas 74, naudokite V ir Λ

reikalingo nustatymo parinkimui. Nustatymas 0 Europos standartai (dd/mm/yy (diena/mėnuo/

metai)), (gamyklinis nustatymas)

Nustatymas 1 Šiaurės Amerikos standartai (mm/dd/yy (mėnuo/

diena/metai))

Pasirinkimas 81 – Termostato kalibravimo paklaida

Leidžia nustatyti termostato kalibravimo paklaidą iki ±1.5°K. Paspauskite +, kol pasirodys pasirinkimas 81, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas Bet kuri reikšmė tarp ±1.5 (Gamyklinis nustatymas

Montavimo instrukcijos

yra 0°C)

Pasirinkimas 90 – Nuotolinio daviklio tipo nustatymas, tik „A“ modeliams

Leidžia nustatyti nuotolinio daviklio įvesties tipą. Spauskite +, kol pasirodys pasirinkimas 90, naudokite V ir Λ reikalingo nustatymo pasirinkimui.

Nustatymas 0 Nėra nuotolinio daviklio (gamyklinis nustatymas) Nustatymas 1 Yra nuotolinis patalpos, ar vamzdžio, daviklis, vidinis

daviklis išjungtas

Nustatymas 2 Yra nuotolinis ribojimo daviklis, žiūrėkite

pasirinkimą 93 ribos nustatymui.

Nustatymas 3 Kon gūruojamas kaip skaitmeninė įvestis langui,

kortelių nuskaitymui ar distanciniam jungikliui. Norint nustatyti uždarą arba atvirą kontūrą, žiūrėkite pasirinkimą 94.

Pasirinkimas 93 – Apribojimo daviklio ribos nustatymas, tik „A“ modeliams (pasirinkimas 90 nustatytas ties 2)

Leidžia nustatyti termostato ribos daviklį. Tipinis pritaikymas yra šildomos grindys. Paspauskite +, kol pasirodys nustatymas 93, naudokite V ir Λ reikalingo nustatymo parinkimui. Jei apribojimo daviklio už ksuota temperatūra viršija nustatytą ribą, šilumos atidavimas bus išjungiamas, kol temperatūra nukris 2°C „ekrane mirksės “F10”.

Nustatymas Bet kokia reikšmė tarp 20 - 50°C (Gamyklinis

nustatymas yra 27°C)

Montavimo instrukcijos

Pasirinkimas 94 – Skaitmeninės jungties jungiklio tipo kon gūravimas, tik „A“ modeliams (pasirinkimas 90 nustatytas ties 3)

Tai leidžia kon gūruoti skaitmeninės jungties jungiklio tipą. Paspauskite +, kol pasirodys pasirinkimas 94, naudokite V ir Λ reikalingo nustatymo parinkimui.

Nustatymas 0 Kontaktai NC (normaliai uždarytas), atidaryti kontūro

kontaktus, kad prietaisas įeitų į termostato režimą, užtrumpinti kontūro kontaktus, kad prietaisas grįžtų į normalaus veikimo režimą.

Nustatymas 1 Kontaktai NO (normaliai atidaryta), užtrumpinti

grandinės kontaktus, kad prietaisas įeitų į termostato režimą, atidaryti grandinės kontaktus, kad prietaisas grįžtų į normalaus veikimo režimą (Gamyklinis nustatymas).

Інструкції зі встановлення

Зверніть увагу: Встановлення цього продукту має виконуватися тільки кваліфікованим електриком або уповноваженим монтажником теплового обладнання і воно повинно відповідати діючій редакції правил IEEE з електромонтажу.

Технічні характеристики продукту

Характеристики термостату

Джерело живлення Лужні батареї

Збереження пам’яті Зберігається впродовж строку служби продукту

Вимірюваний діапазон температури

Заводська установка годинника/календаря

TP5001 (A) TP5001-RF TP5001M (A)

230 В, ±15%,

2 x AA/MN1500/LR

5-30°C

Автоматичний перехід на літній/зимовий час

50 Гц

Інструкції зі встановлення

Комутуюча дія вихідного реле

Частота передачі (моделі RF)

Радіус дії передавача (моделі RF)

Входи дистанційного датчика (тільки моделі A)

Габаритні розміри (мм) Ширина 110, висота 88, товщина 28

дистанційного датчика температури, обмежуючого

датчика, контакту вікна або контактів перемикача,

3(1)A,

10-230 В

- 433,92 MГц -

- 30 м макс. -

Можливе налаштування монтажником для

що активуються за допомогою телефону

- 3(1)A, 10-230 В, тип 1B

Стандарт розробки EN60730-2-9 (EN300220 для RF)

Характеристики термостату

TP5001 TP5001-RF TP5001M

Номінальна імпульсна напруга

Визначення твердості за Бринеллем

Забруднення середовища

Температурна точність ±1°C

Точність виміру часу ±1 хв. на місяць

Важлива інформація для продуктів RF: Переконайтеся, що на лінії прямої видимості між передавачем та приймачем немає великих металевих предметів, таких як корпус бойлера або інші великі пристрої, оскільки вони перешкоджатимуть

2,5 кВ

75°C

Ступінь 2

зв’язку між термостатом та приймачем.

Інструкції зі встановлення

Встановлення

• Спочатку зніміть з заднього боку пристрою пластинку для

кріплення до стіни.

• Для встановлення термостата необхідно забезпечити вільне

місце від верхнього лівого кута пластинки для кріплення до стіни щонайменше 15 мм праворуч, 15 мм ліворуч, 30 мм вгору та 100 мм униз.

Вим

кнено

Заг

аль

ний

Увімкне

S1 S2

• Термостат та дистанційний кімнатний датчик:

Клавіатура вимкнена

Повернення настройок вимкнено Повернення настройок ув

Клавіатура увімкнена

ВИМКНЕНО

УВІМКНЕНО

Перемикач №

Встановіть на висоті приблизно 1,5 м над підлогою, віддалік від

протягів та джерел тепла, таких як радіатори, відкрите полум’я та пряме сонячне світло.

• Перед монтажем термостата, на його задній стороні потрібно

встановити 2 DIL перемикачи в необхідне положення.

Підведення кабелю

Інструкції зі встановлення

Електропроводка - TP5001

Підключення живлення

Моделі M 230 В

(тільки версії A)

Вихідні з’єднання, усі

дротові моделі

Дистанційний

датчик

Встановлення батарей

При встановленні батарей у термостати TP5001 та TP5001 RF переконайтеся у дотриманні правильної полярності відповідно до маркування всередині батарейного відсіку.

Важливо: Щоб увімкнути пристрій, після встановлення батарей натисніть та звільніть кнопку RESET (заводські настройки). Поки цього не зроблено, дисплей може бути пустим. Після звільнення цієї кнопки на дисплеї з’явиться зображення. Усі настройки дати, часу, програмування та тимчасового виходу за обмеження зберігаються впродовж строку служби пристрою.

Деякі існуючі термостати мають приєднану нейтраль та/або дріт заземлення. Ці дроти не потрібні для TP5001 (моделі з батареями) і їх НЕ потрібно приєднувати до будь-яких клем TP5001. Їх необхідно електрично

Інструкції зі встановлення

ізолювати та укласти у заглиблення на задньому боці TP5001.

Моделі зі входами дистанційного датчика

Моделі TP5001A та TP5001MA мають вхід, який можна використати для приєднання одного з наступного:

1) дистанційний кімнатний датчик температури (продається як додаткове приладдя).

2) обмежуючий датчик, наприклад, датчик температури підлоги (продається як додаткове приладдя).

3) контакти вікна, контакти кард-рідера або контакти дистанційного перемикача.

Інструкції щодо встановлення – див. Додаткові можливості

програмування для монтажника.

Моделі зі входами дистанційного датчика

Клемник для дистанційного керування/ вимірювання розташований на друкованій платі над батарейним відсіком.

Роз’єми для

дистанційного

керування

ELECTRONICS

345

ZONE

1 ON

ZONE 1 OFF

ZONE

2 ON

ZONE

3 ON

COM

TERMINAL 6 RX3 ONLY

S1/D

S2/E

Конфігурація

для

S2/E

Контакт вікна

або дистанційного

перемикача

(нормально

розімкнений

або нормально

замкнений)

Конфігурація

для контакту

S2/E

Контакт вікна

(нормально

замкнений)

Контакт

дистанційного

перемикача

(нормально

замкнений)

Конфігурація для

контакту вікна та

дистанційного

кімнатного

датчика або

обмежуючого

датчика

вікна або іншого

контакту, такого

як контакт

дистанційного

перемикача

іншого контакту,

такого як контакт

дистанційного

перемикача

Електропроводка приймача RX (тільки моделі RF)

RX1

RX2 & RX3

Інструкції зі встановлення

ELECTRONICS

COM

ZONE

1 ON

ZONE 1 OFF

1) Для систем, що живляться від мережі, приєднайте контакт 2 до фазового дроту мережі.

2) Живлення до пристрою не повинне перемикатися за допомогою реле часу.

УВАГА

Щоб гарантувати, що заводські програми встановлені та мікрокомп’ютер працює належним чином, необхідно до початку будь-яких процедур введення в експлуатацію або програмування натиснути та потримати кнопку RESET.

Введення в експлуатацію (тільки моделі RF)

Якщо термостат та приймач постачаються разом у складі комплекту обладнання, ці пристрої налагоджені до сумісної роботи на заводі та не потребують введення в експлуатацію (тільки RX1).

Щоб налагодити приймач RX до частоти сигналу термостату,

Інструкції зі встановлення

виконайте вказані далі кроки 1-5.

Крок 1 TP5001-RF

Натисніть заглиблену кнопку reset, щоб повернути настройки пристрою до первісного стану.

Крок 2 Натисніть та тримайте кнопки V та + впродовж 3 секунд (TP5001-RF

безперервно передаватиме особливий сигнал впродовж 3 хвилин).

Крок 3 RX1 Натисніть та тримайте кнопки PROG та CH1 впродовж 3 секунд, доки зелена

лампочка не спалахне один раз.

Крок 4 RX2 (якщо це доречно)

Термостат 1 – виконайте кроки 1-3 та 5. Термостат 2 - виконайте кроки 1-2 та потім натисніть

PROG та CH2 на RX2.

RX3 (якщо це доречно)

Термостат 1 – виконайте кроки 1-3 та 5. Термостат 2 - виконайте кроки 1-2 та потім натиснітьPROG та CH2 на RX2, потім виконайте крок 5. Термостат 3 - виконайте кроки 1-2 та потім натисніть PROG та CH3

на RX3.

Крок 5 TP5001-RF

Щоб обрати температуру, натисніть V або Λ пристрій повернеться до робочого режиму.

Додаткові можливості програмування для

монтажника

Термостат TP5001 має декілька додаткових функцій, які може налаштувати користувач. Доступ до цих функцій можливий у режимі розширеного програмування для користувача, докладніше див. посібник користувача, розділ Розширене програмування

Інструкції зі встановлення

для користувача.

Додаткові можливості програмування для монтажника

Термостат TP5001 має декілька додаткових функцій, які може налаштувати монтажник для поліпшення експлуатаційної ефективності системи та, при потребі, для зміни режиму користування продуктом. Доступ до цих функцій можливий у режимі розширеного програмування для монтажника. Ці настройки є необов’язковими, їх треба робити лише при потребі у додаткових функціях.

Вхід до режиму розширеного програмування для монтажника

Щоб увійти до режиму розширеного програмування для монтажника, виконайте наступні кроки: a) Натисніть та тримайте кнопки V та

PROG впродовж 3 сек для входу до режиму розширеного програмування для користувача, на дисплеї з’явиться зображення як на малюнку поруч.

b) Натисніть та тримайте кнопки V, Λ та

PROG впродовж 5 сек для входу до режиму розширеного програмування для монтажника, на дисплеї з’явиться зображення як на малюнку поруч.

Інструкції зі встановлення

c) Користуйтеся кнопками + та – для переміщення по переліку

параметрів вперед та назад, потім кнопками V та Λ змініть значення параметрів. Число, що спалахує на правому боці дисплею, означає номер обраного параметру. Великі цифри – це обране значення цього параметру.

d) Щоб повернутися до нормального режиму RUN, натисніть та

тримайте кнопку PROG, доки дисплей не блимне.

Параметр 30 – Встановлює верхню межу температурного діапазону

Цей параметр дозволяє електронним чином обмежити максимальне значення діапазону настройки термостату. Натискайте +, доки не з’явиться параметр 30, за допомогою кнопок V та

Λ оберіть потрібне значення. Значення 40 - 5°C (заводська настройка 30°C)

Параметр 31 – Встановлює нижню межу температурного

діапазону

Цей параметр дозволяє електронним чином обмежити мінімальне значення діапазону настройки термостату. Натискайте +, доки не з’явиться параметр 31, за допомогою кнопок V та

Λ оберіть потрібне значення. Значення 5 - 40°C (заводська настройка 5°C)

Параметр 32 – Дозволяє вимкнення на нижній межі

Цей параметр дозволяє обирати функцію

Інструкції зі встановлення

ВИМКНЕНО, якщо обране значення менше за

нижню межу діапазону. Натискайте +, доки не з’явиться параметр 32, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення 0 Вимкнено Значення 1 Увімкнено (заводська настройка)

Параметр 33 – Дозволяє увімкнення на верхній межі

Цей параметр дозволяє обирати функцію УВІМКНЕНО, якщо обране значення більше за верхню межу діапазону. Натискайте +, доки не з’явиться параметр 33, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення 0 Вимкнено (заводська настройка) Значення 1 Увімкнено

Параметр 34 – Вибір контролю Вкл/Вим або хронопропорційний

Дозволяє вибрати режим роботи термостатарежим Вкл/Вим, або режим хроно- пропорційний. Натискайте +, доки не з’явиться параметр 34, за допомогою кнопок V та Λ оберіть потрібне значення.

0 Вкл/Вим 3 3 цикли на годину 6 6 циклів на годину (заводська настройка) 9 9 циклів на годину

Параметр 35 – Встановлює час інтегрування

Інструкції зі встановлення

(Параметр 34 встановлений на 3, 6, 9 або 12) (проконсультуйтеся перед регулюванням)

Цей параметр регулює час інтегрування алгоритму PI для підвищення точності керування. Його слід змінювати тільки після консультації з виробником. Натискайте +, доки не з’явиться параметр 35, за допомогою кнопок V та Λ оберіть потрібне значення.

12 12 циклів на годину

2.5 Час інтегрування встановлений на 2,5% (заводська

настройка)

5 Час інтегрування встановлений на 5%

10 Час інтегрування встановлений на 10%

Параметр 36 – Встановлює правило тимчасового виходу за обмеження температури

Цей параметр встановлює ступінь тимчасового виходу за обмеження температури, який доступний користувачеві. Натискайте +, доки не з’явиться параметр 36, за допомогою кнопок V та

Λ оберіть потрібне значення.

Значення 0 Без обмеження (заводська настройка) Значення 1 Обмежено до ±2°C Значення 2 Вихід за обмеження неможливий

Параметр 37 - Встановлює тривалість дії правила тимчасового виходу за обмеження (Параметр 36 встановлений на 1 або 2)

Цей параметр встановлює тривалість тимчасового виходу за обмеження температури, яка доступна користувачеві. Натискайте +, доки не з’явиться параметр 37, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення 0 Наступна подія (заводська настройка) Значення 1 1 година Значення 2 2 години

Значення 3 3 години Значення 4 4 години

Параметр 38 – Положення реле при розрядженні батареї (тільки продукти з батареями)

Цей параметр встановлює положення, у яке переводиться реле, коли пристрій вимикається через малий залишок заряду батареї. Натискайте +, доки не з’явиться параметр 38, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення 0 Реле встановлюється у положення ВИМКНЕНО

Інструкції зі встановлення

(заводська настройка)

Значення 1 Реле встановлюється у положення УВІМКНЕНО

Параметр 40 – Кількість подій на добу

Цей параметр встановлює кількість перемикань термостату на добу - 2, 4 або 6, або обирає роботу у режимі термостатування. Натискайте +, доки не з’явиться параметр 40, за допомогою кнопок V та Λ оберіть потрібне значення.

1 Режим термостатування 2 Два перемикання на добу 4 Чотири перемикання на добу 6 Шість перемикань на добу (заводська настройка)

Параметр 41 – Режим роботи: тижневий (5/2) або добовий (24 години)

Цей параметр встановлює режим роботи термостату: тижневий (5 робочих / 2 вихідних дня) або добовий (24 години). Натискайте +, доки не з’явиться параметр 41, за допомогою кнопок V та Λ оберіть потрібне значення.

5-2 5/2 днів (заводська настройка)

24 24 години

Параметр 70 – Правила вимикання клавіатури

Цей параметр встановлює ступінь функціональності клавіатури, який доступний

Інструкції зі встановлення

користувачеві. Він доступний тільки якщо перемикач DIL 1 встановлений на «Вимкнено». Натискайте +, доки не з’явиться параметр 70, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення 0 Нормальне блокування: заблоковані функції

Значення 1 Повне блокування: усі клавіші вимкнені

програмування (заводська настройка)

Параметр 71 – Правила запуску при відновленні живлення (тільки для моделей 24 В/230 В)

Цей параметр дозволяє режим запуску при відновленні живлення після його вимкнення, що зменшує навантаження на електричну мережу. Затримка пуска знаходиться у діапазоні від 2 до 90 сек. Натискайте +, доки не з’явиться параметр 71, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення 0 Вимкнено (заводська настройка) Значення 1 Увімкнено

Параметр 72 – Персональний номер приміщення

Цей параметр дозволяє власникам декількох приміщень зберігати у термостаті персональний номер приміщення. Натискайте +, доки не з’явиться параметр 72, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення Можна встановити будь-яке значення між 00 та 99

Factory setting is 00

Параметр 73 – Персональний номер термостату

Цей параметр дозволяє власникам приміщення зберігати у термостаті персональний номер термостату. Натискайте +, доки не з’явиться параметр 73, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення Можна встановити будь-яке значення між 000 та

999

Заводська настройка - 000

Параметр 74 – Формат дати для годинника/календаря

Інструкції зі встановлення

Цей параметр дозволяє обрати формат дати. Натискайте +, доки не з’явиться параметр 74, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення 0 Європейський формат (дд/мм/рр), (заводська

настройка)

Значення 1 Північноамериканський формат (мм/дд/рр)

Параметр 81 – Зсув калібрування термостату

Цей параметр дозволяє встановити зсув калібрування термостату до ±1,5°K. Натискайте +, доки не з’явиться параметр 81, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення Будь-яке значення у діапазоні ±1,5 (заводська

настройка - 0°C)

Параметр 90 – Визначення типу дистанційного датчику, тільки моделі «A»

Цей параметр дозволяє визначити тип дистанційного датчику. Натискайте +, доки не з’явиться параметр 90, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення 0 Дистанційний датчик не встановлено (заводська

настройка)

Значення 1 Встановлено дистанційний кімнатний або канальний

датчик, внутрішній датчик вимкнено

Значення 2 Встановлено дистанційний обмежуючий датчик, щоб

Значення 3 Сконфігуровано як цифровий вхід для вікна,

Інструкції зі встановлення

Параметр 93 – Визначення настройки обмежуючого датчику, тільки моделі «A», (параметр 90 встановлено на 2)

Цей параметр дозволяє налаштувати обмежуючий датчик термостату, типове

визначити настройку, див. параметр 93

кард-рідера або дистанційного перемикача; щоб визначити функціональність пристрою при розімкнених або замкнених контактах, див. параметр 94.

застосування – обігрів підлоги. Натискайте +, доки не з’явиться параметр 93, за допомогою кнопок V та Λ оберіть потрібне значення. Якщо температура, зафіксована обмежуючим датчиком, перевищує граничне значення, вихід буде вимкнено, доки температура не зменшиться на 2°C. На дисплеї спалахуватиме «F10».

Значення Будь-яке значення у діапазоні 20 - 50°C (заводська

настройка 27°C)

Параметр 94 – Визначає тип перемикання цифрового входу, тільки моделі «A», (параметр 90 встановлено на 3)

Цей параметр дозволяє визначити тип перемикання цифрового входу. Натискайте +, доки не з’явиться параметр 94, за допомогою кнопок V та Λ оберіть потрібне значення.

Значення 0 Контакти нормально замкнені, розімкнені контакти

переводять пристрій у режим термостату, замкнені контакти повертають до нормального режиму роботи

Значення 1 Контакти нормально розімкнені, замкнені контакти

переводять пристрій у режим термостату, розімкнені контакти повертають до нормального режиму роботи (заводська настройка)

Інструкції зі встановлення

Uzstādīšanas instrukcijas

Lūdzu ievērot Šo iekārtu drīkst uzstādīt tikai kvali cēts elektriķis vai kompetents apkures sistēmu uzstādītājs, un tas jādara saskaņā ar IEEE elektroinstalācijas noteikumu pašreizējo izdevumu.

Iekārtas speci kācija

Termostata rādītāji TP5001 (A) TP5001-RF TP5001M (A)

Barošana 2 x AA/MN1500/LR

Uzstādīšanas instrukcijas

Ārējā atmiņa Saglabāta visu iekārtas kalpošanas laiku

Temperatūras uztveres diapazons

Rūpnīcā uzstādīts pulksteņkalendārs

Izvades releja darbības pārslēgšana

Transmisijas frekvence (RF modeļiem)

230V, ±15%,

sārma elementu baterijas

5-30°C

Automātiska vasaras/ziemas laika maiņa

3(1)A,

10-230V

Nav piemērojams 433.92MHz Nav piemērojams

Nav piemērojams 3(1)A, 10-230 V,

50Hz

1 B tips

Transmisijas diapazons (RF modeļiem)

Tālvadības sensoru ievade (tikai A modeļiem)

Izmēri (mm) platums – 110, augstums – 88, dziļums – 28

Konstrukcijas standarts EN60730-2-9 (EN300220 – RF variantiem)

Nominālais impulsa sprieguma

Lodīšu cietības testēšana 75°C

Nav piemērojams maks. 30m Nav piemērojams

Uzstādītājs tos var iestatīt tālvadības temperatūras

sensoram, ierobežotas darbības sensoram, logu

kontaktiem vai ar telefonu aktivizējamu slēdžu

kontaktiem

2.5kV

Piesārņojuma kontrole 2. pakāpe

Temperatūras precizitāte ±1°C

Laika precizitāte ±1 min mēnesī

Svarīga piezīme par RF izstrādājumiem: nodrošiniet, lai skatlīnijā starp raidītāju un uztvērēju neatrastos lieli metāla priekšmeti, piemēram, boilera korpuss vai citas lielas ierīces, jo tās traucēs sakarus starp termostatu un uztvērēju.

Uzstādīšana

• Vispirms noņemiet sienas stiprinājuma plātni iekārtas aizmugurē.

• Lai uzstādītu spraudkontakta moduli, attālumam no sienas plātnes

augšējā kreisā stūra jābūt vismaz 15 mm pa labi, 15 mm pa kreisi,

30 mm augšpusē un 100 mm apakšpusē.

• Termostats un tālvadāms istabas sensors

Piestipriniet apmēram 1,5 m augstumā no grīdas, tālāk no caurvēja

vai siltuma avotiem, piemēram, radiatoriem, atklātas uguns vai tiešas saules gaismas.

Uzstādīšanas instrukcijas

• Pirms iekārtas uzstādīšanas 2DIL slēdži aizmugurē ir jānovieto

vēlamajā pozīcijā.

Slēdzis nr.

Tastatūra atspējota

Atiestatīšana atspējota Atiestatīšana iespējota

IZSLĒGTS

IESLĒGTS

Tastatūra iespējota

IZSLĒGTS

COM

IESLĒGTS

S1 S2

Kabeļa pievads

TP5001 elektroinstalācija

Izvades savienojumi

Uzstādīšanas instrukcijas

M 230 V modeļiem

Bateriju ievietošana

visiem iebūvēto kabeļu

modeļiem

Tālvadības sensors

(Tikai A variantam)

Ievietojot baterijas iekārtās TP5001 un TP5001 RF, nodrošiniet pareizās polaritātes ievērošanu atbilstoši apzīmējumiem bateriju nodalījuma iekšpusē.

Svarīgi: pēc bateriju ievietošanas nospiediet un atlaidiet pogu RESET (ATIESTATĪT), lai ieslēgtu iekārtu. Pirms šīs darbības veikšanas displeja vieta, iespējams, būs tukša. Pēc pogas atlaišanas sāks rādīt displejs. Visi datuma, laika, programmēšanas un ignorēšanas iestatījumi tiek saglabāti visu iekārtas kalpošanas laiku.

Dažiem esošajiem termostatiem būs pievienots nullvads un/vai iezemējuma vads. TP5001 (bateriju modeļiem) tie nav nepieciešami, un tos NEDRĪKST pievienot nevienai TP5001 spailei. Toties tiem jābūt elektriski drošiem un saritinātiem padziļinājumā, kas

atrodas TP5001 aizmugurē.

Modeļi ar tālvadības sensoru ievadēm

Modeļiem TP5001A un TP5001MA ir pievienota ievade, kuru var izmantot, lai pieslēgtu vienu no šiem elementiem:

1) telpu temperatūras tālvadības kontroles sensoru (var nopirkt kā papildierīci);

Elektronika

345

1. ZONA

IESLĒGTA

1. ZONA

IZSLĒGTA

2. ZONA

IESLĒGTA

3. ZONA

IESLĒGTA

COM

TIKAI RX3 6. SPAILEI

S1/D

S2/E

S1/D

S2/E

Loga vai

tālvadības

pārslēdzēja

(NO vai NC)

Tālvadības

pārslēdzēja

kontakts (NC)

Loga

kontakts (NC)

S1/D

S2/E

2) ierobežotas darbības sensoru, piemēram, grīdas temperatūras sensoru (var nopirkt kā papildierīci);

3) logu kontaktus, karšu nolasīšanas kontaktus vai tālvadības pārslēdzēju kontaktus.

Uzstādīšanas instrukcijas skatiet sadaļā Izvērstas uzstādītāja

programmēšanas opcijas.

Modeļi ar tālvadības sensoru ievadēm

Tālvadības/uztveršanas kontaktspaile atrodas uz shēmas plates virs bateriju

Tālvadības

pieslēgumi

nodalījuma.

Kon gurēts

loga kontaktam vai

Kon gurēts

loga kontaktam vai

Uzstādīšanas instrukcijas

Kon gurēts

loga kontaktam vai

citam kontaktam, piemēram,

RX uztvērēja elektroinstalācija (tikai RF modeļiem)

RX1

Elektronika

tālvadības pārslēdzēja

kontaktam

citam kontaktam, piemēram,

tālvadības pārslēdzēja

kontaktam

RX2 & RX3

citam kontaktam,

piemēram,

tālvadības pārslēdzēja

kontaktam

1) Sistēmām, ko darbina tīkla spriegums, savienojiet 2. spaili ar tīkla tiešo padevi.

2) Strāvas padevi iekārtai nedrīkst pārslēgt ar laikslēdzi.

1. ZONA

COM

IESLĒGTA

1. ZONA

IZSLĒGTA

SVARĪGI

Lai nodrošinātu rūpnīcas programmu iestatīšanu un pareizu mikrodatora darbību, ir svarīgi nospiest un pieturēt pogu RESET (ATIESTATĪT) pirms sākt ekspluatāciju vai programmēšanu.

Ievade ekspluatācijā (tikai RF modeļiem)

Ja termostats un uztvērējs piegādāti kopā vienā komplektā, tad iekārtu sapārošana veikta rūpnīcā un ievade ekspluatācijā nav nepieciešama (tikai RX1).

Lai pieskaņotu RX uztvērēju termostata signāla frekvencei, izpildiet 1.-5.

Uzstādīšanas instrukcijas

tālāk

1. darbība. TP5001-RF

Atiestatiet iekārtu, nospiežot padziļinājumā ievietoto atiestatīšanas pogu.

2. darbība. Nospiediet un 3 sekundes pieturiet pogas V un + (tagad TP5001- RF 3 minūtes nepārtraukti raida vienotu signālu).

3. darbība. RX1 Nospiediet un 3 sekundes pieturiet pogas PROG un CH1, kamēr zaļā indikatorspuldze iemirgojas vienu reizi.

4. darbība. RX2 (ja piemērojams)

1. statiskais režīms – veiciet 1.-3. un 5. darbību.

2. statiskais režīms – veiciet 1. un 2. darbību un nospiediet RX2 pogas PROG un CH2

RX3 (ja piemērojams)

1. statiskais režīms – veiciet 1.-3. un 5. darbību.

2. statiskais režīms – veiciet 1. un 2. darbību un nospiediet RX3 pogas PROG un CH2, pēc tam veiciet 5. darbību.

3. statiskais režīms – veiciet 1. un 2. darbību un nospiediet RX3 pogas

PROG un CH3.

5. darbība. TP5001-RF

Lai izvēlētos temperatūru, nospiediet V vai Λ – iekārta atgriezīsies darba režīmā.

Izvērstās uzstādītāja programmēšanas opcijas

TP5001 ir vairākas modernizētas funkcijas, kuras var iestatīt lietotājs. Tām var piekļūt, izmantojot Lietotāja izvērstās programmēšanas režīmu; detalizētu informāciju skatiet lietotāja norādījumu sadaļā

Izvērstās uzstādītāja programmēšanas opcijas.

Izvērstās uzstādītāja programmēšanas opcijas

TP5001 ir vairākas modernizētas papildu funkcijas, kuras var iestatīt uzstādītājs, lai uzlabotu sistēmas darbības efektivitāti un lai nepieciešamības gadījumā mainītu lietotāja noteikto iekārtas funkcionalitāti. Tām var piekļūt, izmantojot Izvērsto uzstādītāja programmēšana režīmu. Šie iestatījumi ir izvēles varianti, un tie jāveic tikai tad, ja nepieciešamas uzlabotas funkcijas.

Izvērstās uzstādītāja programmēšana ievadīšanas režīms

Lai piekļūtu Izvērstas uzstādītāja programmēšanas režīmam, veiciet turpmāk norādītās darbības:

Uzstādīšanas instrukcijas

a) nospiediet un 3 sekundes pieturiet V un PROG,

lai ievadītu Izvērsto uzstādītāja programmēšanu; displejā rādītājs mainīsies uz pretējo,

b) nospiediet un 5 sekundes pieturiet V, Λ

un PROG, lai ievadītu Izvērsto uzstādītāja programmēšanu; displejā rādītājs mainīsies uz pretējo,

c) izmantojiet taustiņus + un -, lai ritinātu atpakaļ un uz priekšu starp

opcijām, pēc tam taustiņus V un Λ, lai mainītu opciju iestatījumus. Mirgojošais cipars displeja labajā pusē norāda atlasītās opcijas numuru. Lielās rakstzīmes parāda atlasīto opcijas vērtību.

d) lai atgrieztos uz RUN (PALAIST), nospiediet un pieturiet PROG,

kamēr divpunkts displejā sāk mirgot.

Opcija 30 – iestata temperatūras diapazona augšējo robežu.

Šis iestatījums ļauj elektroniski ierobežot termostata iestatījumu diapazona augšējo robežu. Spiediet +, kamēr parādās Opcija 30; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums 40-5°C (rūpnīcas iestatījums ir 30°C)

Opcija 31 – iestata temperatūras diapazona apakšējo robežu

Šis iestatījums ļauj elektroniski ierobežot termostata iestatījumu diapazona apakšējo robežu. Spiediet +, kamēr parādās Opcija 31; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums 5-40°C (rūpnīcas iestatījums ir 5°C)

Uzstādīšanas instrukcijas

Opcija 32 – iespējo izslēgšanos, ja sasniegta zemākā robeža

Šis iestatījums ļauj atlasīt funkciju OFF (IZSLĒGT), ja atlasīts iestatītais punkts zem zemākās robežas. Spiediet +, kamēr parādās Opcija 32; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums 0 Atspējots Iestatījums 1 Enabled (factory setting)

Opcija 33 – iespējo ieslēgšanos, ja sasniegta augstākā robeža

Šis iestatījums ļauj atlasīt funkciju ON (IESLĒGT), ja atlasīts iestatītais punkts virs augšējās robežas. Spiediet +, kamēr parādās Opcija 33; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums 0 Atspējots (rūpnīcas iestatījums) Iestatījums 1 Iespējots

Opcija 34 – Izvēlieties On/O (Ieslēgt/Izslēgt) vai Chronoproprcionālu

Tas ļaus termostatus iestatīt uz On/O (Ieslēgt/ Izslēgt) režīma vai izvēlētie chrono-proprcionālu ciklu. Spiediet +, kamēr parādās Opcija 34; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ

0 Ieslēgt/Izslēgt 3 3 cikli stundā 6 6 cikli stundā (rūpnīcas iestatījums) 9 9 cikli stundā

12 12 cikli stundā

Opcija 35 – iestatīt integrācijas laiku (Opcija 34 iestatīta uz 3, 6, 9 vai 12) (pirms regulēšanas konsultējieties ar speciālistu)

Šī opcija regulē PI algoritma integrācijas laiku, lai palielinātu kontroles precizitāti. To drīkst regulēt tikai pēc konsultēšanās ar ražotāju. Spiediet +, kamēr parādās Opcija 35; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

2.5 Integrācijas laiks iestatīts uz 2,5% (rūpnīcas

Uzstādīšanas instrukcijas

iestatījums)

5 Integrācijas laiks iestatīts uz 5%

10 Integrācijas laiks iestatīts uz 10%

Opcija 36 – iestatīt temperatūras ignorēšanas noteikumu

Šī opcija nosaka lietotājam pieejamo temperatūras ignorēšanas pakāpi. Spiediet +, kamēr parādās Opcija 36; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums 0 Nav ierobežojuma (rūpnīcas iestatījums) Iestatījums 1 Ierobežojums līdz ±2°C Iestatījums 2 Ignorēšana nav atļauta

Opcija 37 – iestatīt temperatūras ignorēšanas noteikuma darbības ilgumu (Opcija 36 iestatīta uz 1 vai 2)

Šī opcija nosaka lietotājam pieejamo temperatūras ignorēšanas laiku. Spiediet +, kamēr parādās Opcija 37; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums 0 Nākamā pārslēgšanas reize (rūpnīcas iestatījums) Iestatījums 1 1 stunda Iestatījums 2 2 stundas Iestatījums 3 3 stundas Iestatījums 4 4 stundas

Uzstādīšanas instrukcijas

Opcija 38 – releja stāvoklis, konstatējot zemu baterijas uzlādes līmeni (tikai iekārtām ar baterijām)

Šī opcija nosaka pozīciju, kādā relejs tiek nostādīts, ja iekārta izslēdzas zema baterijas uzlādes līmeņa dēļ. Spiediet +, kamēr parādās Opcija 38; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatī-jums 0 Relejs atstāts ar izvadi uz OFF (IZSLĒGTS) (rūpnīcas

iestatījums)

Iestatī-jums 1 Relejs atstāts ar izvadi uz ON (IESLĒGTS)

Opcija 40 – pārslēgšanas reižu skaits dienā

Šī opcija iestata termostata darbību, pārslēdzot dienā 2, 4 vai 6 reizes vai darbinot to statiskā režīmā. Spiediet +, kamēr parādās Opcija 40; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

1 Statiskais režīms 2 Divas pārslēgšanas reizes dienā 4 Četras pārslēgšanas reizes dienā 6 Sešas pārslēgšanas reizes dienā (rūpnīcas iestatījums)

Opcija 41 – darbības režīms (5/2 dienu vai 24 stundu)

Šī opcija nosaka termostata darbību 5/2 dienu vai 24 stundu režīmā. Spiediet +, kamēr parādās Opcija 41; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

5-2 5/2 dienu (rūpnīcas iestatījums)

24 24 stundu

Opcija 70 – tastatūras atspējošanas noteikumi

Šī opcija nosaka lietotājam pieejamo tastatūras

funkcionalitātes pakāpi. Šī opcija ir aktīva tikai tad, ja DIL 1. slēdzis iestatīts uz “Atspējots”. Spiediet +, kamēr parādās Opcija 70; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ

Iestatījums 0 Parastā bloķēšana: programmēšanas funkcijas bloķētas

(rūpnīcas iestatījums)

Iestatījums 1 Pilnīga bloķēšana: visi taustiņi atspējoti.

Opcija 71 – brīvas startēšanas noteikumi (tikai 24V/230 voltu modeļiem)

Šī opcija iespējo brīvu startēšanu, atjaunojoties

Uzstādīšanas instrukcijas

strāvas padevei pēc strāvas padeves pārtraukuma, lai samazinātu elektriskā tīkla slodzi. Brīvas aiztures diapazons ir no 2 līdz 90 sekundēm. Spiediet +, kamēr parādās Opcija 71; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums 0 Atspējots (rūpnīcas iestatījums) Iestatījums 1 Iespējots

Opcija 72 – īpašnieka objekta atsauces numurs

Šī opcija ļauj vairāku objektu īpašniekiem saglabāt objekta atsauces numuru termostatā. Spiediet +, kamēr parādās Opcija 72; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums Var iestatīt jebkuru vērtību no 00 līdz 99

Rūpnīcas iestatījums ir 00

Opcija 73 – īpašnieka termostata atsauces numurs

Šī opcija ļauj objektu īpašniekiem saglabāt termostata atsauces numuru termostatā. Spiediet +, kamēr parādās Opcija 73; lai atlasītu vajadzīgo iestatījumu,

Uzstādīšanas instrukcijas

izmantojiet taustiņus V un Λ.

Iestatījums Var iestatīt jebkuru vērtību no 000 līdz 999 Rūpnīcas iestatījums ir 000

Opcija 74 – pulksteņkalendāra datuma formāts

Šī opcija ļauj izvēlēties datuma formātu. Spiediet +, kamēr parādās Opcija 74; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums 0 Eiropas noteikumi (dd/mm/gg) (rūpnīcas iestatījums) Iestatījums 1 Ziemeļamerikas noteikumi (mm/dd/gg)

Opcija 81 – termostata kalibrācijas nobīde

Šī opcija pieļauj termostata kalibrācijas nobīdi līdz ±1,5°K. Spiediet +, kamēr parādās Opcija 81; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatī-jums Jebkura vērtība starp ±1,5 (rūpnīcas iestatījums ir 0°C)

Opcija 90 – de nēt tālvadāmā sensora veidu; tikai “A” modeļiem

Šī opcija ļauj noteikt tālvadāmā sensora ievades veidu. Spiediet +, kamēr parādās Opcija 90; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums 0 Nav tālvadāmā sensora (rūpnīcas iestatījums) Iestatījums 1 Ierīkots tālvadāms telpu vai gaisa vadu sensors,

iekšējais sensors atspējots.

Iestatījums 2 Ierīkots tālvadāms ierobežotas darbības sensors; lai noteiktu

iestatījuma punktu, skatiet opciju 93.

Iestatījums 3 Kon gurēts kā digitālā ievade logam, karšu lasītājs vai

tālvadības pārslēdzēja kontakts; lai noteiktu o/c vai s/c, skatiet opciju 94.

Opcija 93 – noteikt ierobežotas darbības sensora veidu iestatījuma punktu; tikai “A” modeļiem (opcija 90 iestatīta uz 2)

Tas ļauj termostatam ierobežot iestatāmo sensoru; tipisks pielietojums ir grīdas apsilde. Spiediet +, kamēr parādās Opcija 93; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ. Ja ierobežotas darbības sensora uztvertā temperatūra

Uzstādīšanas instrukcijas

pārsniedz iestatīto robežu, izvade tiks atslēgta, līdz temperatūra būs pazeminājusies par 2°C un displejā sāks mirgot “F10”.

Iestatījums Jebkura vērtība no 20 līdz 50°C (Rūpnīcas iestatījums

ir 27°C)

Opcija 94 – kon gurēt digitālās ievades slēdža veidu; tikai “A” modeļiem (opcija 90 iestatīta uz 3)

Šī opcija ļauj kon gurēt digitālās ievades slēdža veidu. Spiediet +, kamēr parādās Opcija 94; lai atlasītu vajadzīgo iestatījumu, izmantojiet taustiņus V un Λ.

Iestatījums 0 Kontakti NC; pārtrauktas ķēdes kontakti, lai liktu iekārtai

darboties termostata režīmā, īsslēguma kontakti, lai atgrieztos normālā darbības režīmā.

Iestatījums 1 Kontakti NO; īsslēguma ķēdes kontakti, lai liktu iekārtai

darboties termostata režīmā, pārtrauktas ķēdes

Uzstādīšanas instrukcijas

kontakti, lai atgrieztos normālā darbības režīmā.

Montaj Yönergeleri

Dikkat: Bu ürün serti kalı veya tecrübeli elektrikçiler tarafından monte edilmelidir.

Ürün Özellikleri

Termostat Tipleri TP5001 (A) TP5001-RF TP5001M (A)

Güç 2 x AA/MN1500/LR

alkali pil

Hafıza Ürün ömrü kadar

Sıcaklık hissteme aralığı

Fabrika Saat/Takvim ayarı Atomatik yaz/kış zaman geçişi

Çıkış rölesi 3(1)A,

10-230V

İletim frekansı (RF modelleri)

N/A 433.92MHz N/A

5-30°C

N/A 3(1)A, 10-230V,

230V, ±15%,

50Hz

Tip 1B

Montaj Yönergeleri

İletim aralığı (RF modelleri için)

Dış sensör girişi (A modelleri için)

Ölçüler (mm) 110 genişlik, 88 yükseklik, 28 derinlik

Desayn standartı EN60730-2-9 (RF EN300220 )

Sinyal Voltajı 2.5kV

Sertlik testi 75°C

Kirlilik standartı 2. derece

Montör tarafından uzak sensör,limit sensörü, pencere

kontağı veya telefon ile aktif olan tele switch şeklinde

N/A 30m maks. N/A

ayarlanabilir.

Ölçüm hassasiyeti ±1°C

Zaman ölçüm hassasiyeti Her ay için ±1 dk

RF modelleri için önemli not: sinyal iletici ile thermostat arasında büyük metal nesnelerin olmadığından emin olunuz. Bu tip ürünler termostat ile verici arasındaki iletişimi engellemektedir.

Tuş Takımı Kullanılamaz

Reset Özelliği kullanılamaz Reset özelliğ

Tuş Takımı A

kapalı

açık

Sw. No.

Montaj

• İlk olarak duvar montaj aparatını, termostatın arkasından çıkarınız

• Eklenti modülünü yerleştirmek için duvar tabakasının sol üst

Montaj Yönergeleri

• Termostat ve oda Sensörü:

Zeminden 1.5 metre yükseklikte montaj ediniz. Hava akımından,

ucundan itibaren sağda 15mm, solda 15mm, yukarıda 30mm, aşağıda 100mm boşluk bırakılmalıdır.

radiator gibi ısı ileticilerden uzağa montaj ediniz. Güneş ile direk temas eden noktalara montaj yapmayınız.

• Termostat montajından önce, termostatın arkasındaki 2 adet DIL

anahtarı istenen pozisyona getirilmelidir.

Kablo Girişi

S1 S2

Kablolama - TP5001

Çıkış bağlantıları,

Montaj Yönergeleri

Bütün kablolu modeller için

M 230V Modelleri

Pil Montajı

Oda Sensörü

(A modeli için)

TP5001 ve TP5001 RF modellerine pil takarken pillerin doğru kutuplarda takıldığından emin olunuz.

Önemli: Pilleri taktıktan sonra RESET butonuna basarak ürünün çalışmasını sağlayınız.Ekran işlem tamalanana kadar boş görünecektir.Reset butonu bırakıldığında ekran görünür hale gelecektir.Tüm tarih,zaman ve programlama ayarları ürünün kullanım süresince hafızada tutulacaktır.

Bazı termostatlarda toprak ve nötür bağlantısı bulunmaktadır.TP 5001 modelinde böyle bir bağlantıya ihtiyaç yoktur. TP 50001’in herhangibir klemensine eletrik bağlantısı yapılmamalıdır.

Oda sensörlü Modeller

TP5001A ve TP5001MA modellerine aşağıdakilerden bir tanesi monte

edebilirsiniz.

1) Oda sensörü (sipariş edilmelidir).

ELECTRONICS

345

ZONE

1 ON

ZONE 1 OFF

ZONE

2 ON

ZONE

3 ON

COM

TERMINAL 6 RX3 ONLY

S1/D

S2/E

S1/D

S2/E

Pencere veya

Teleswitch

Teması

(NA veya NK)

Teleswitch

Teması (NA)

Pencere

Teması (NK)

S1/D

S2/E

2) limitleme sensörü, örnek olarak, zemin sıcaklığı sensörü (sipariş edilmelidir).

3) pencere bağlantısı, kart okuyucu bağlantısı

Kurulum yönergeleri için Gelişkin Kurulum Programlaması Seçenekleri’ ne bakınız.

Oda Sensörlü modeller

Uzaktan kontrol/hissedici terminal girişi pil bölümü üzerindeki devrede

Montaj Yönergeleri

bulunmaktadır.

Uzaktan

Kontrol

bağlantısı

Oda sensörü veya

limit sensörü

Pencere bağlantısı

montaj şeklidir.

bağlantı şeklidir.

RX Alıcı Kablolaması (RF modelleri için)

RX1

ELECTRONICS

RX2 & RX3

Pencere bağlantısı

ve teleswitch için

montaj şeklidir.

1) Elektrik şebekesi voltajıyla çalışan sistemler için terminal 2’yi elektrik şebekesine

bağlayınız.

2) Birime gelecek güç zaman ayarlı anahtarla açılıp kapatılmamalıdır.

COM

ZONE

1 ON

ZONE

1 OFF

ÖNEMLI

Fabrika ayarlarının ve mikro bilgisayarın çalıştığından emin olmak için RESET butonuna basarak devreye alma ve programlama işlemlerine başlayınız.

Devreye Alma (RF modelleri için)

Termostat ve alıcı aynı paket içerisinde sizlere ulaştırılmış ise bu ürünler çi eştirilmiş ve devreye alam gerektirmemektedir. (Sadece RX1 için).

Termostatın frekansını alıcıya ayarlamak için 1’den 5’e kadar olan adımları izeleyiniz.

Montaj Yönergeleri

Adım 1 TP5001-RF

RESET butonuna basarak üniteyi resetleyin

Adım 2 V ve + butonunu 3 saniye boyunca basılı tutunuz (TP5001-RF şimdi 3 dakika boyunca sinyal iletecektir).

Adım 3 RX1 PROG ve CH1 butonlarını 3 saniye

boyunca yeşil ışık bir defa yanıncaya kadar basılı tutunuz.

Adım 4 RX2 (uygulanabilir ise)

Stat 1 – 1-3 ve 5 nolu admları tekrar ediniz. Stat 2 - 1-2 nolu adımları tekrarladıktan sonra RX2 üzerindeki PROG ve CH2

tuşlarına basınız

RX3 (uygulanabilir ise)

Stat 1 - 1-3 ve 5 nolu admları tekrar ediniz Stat 2 -1-2 nolu adımları tekrarladıktan sonra RX3 üzerindeki PROG ve

CH2 butonlarına basınız. Daha sonra adım 5’e geçiniz. Stat 3 --2 nolu adımları tekrarladıktan sonra RX 3 üzerideki PROG ve CH3 tuşlarına basınız

Adım 5 TP5001-RF V veya Λ butonlarına basarak sıcaklığı seçiniz – termostat çalışma

moduna geri dönecektir

Montaj Yönergeleri

Montör İçin Gelişmiş Programlama Seçenekleri

TP5001 kullanıcılar için geliştirlmiş birtakım programlama özellikleri içermektedir. Bu özelliklere gelişmiş programlama modülünden ulaşabilirisiniz. Lütfen kullanıcı yönergeleri kısmında Kullanıcılar için

Gelişmiş Programlama bölümünü inceleyiniz

Montör İçin Geliştirilmiş Programlama Seçenekleri

Termostatın çalışma verimini artırabilmek amacı ile TP5001, kullanıcıya ek olarak gelişmiş özellik sunar. Bu ayarlara gelişmiş programlama modundan ulaşabilirsiniz. Bu özellikleri değiştirmek isteğe bağlıdır.

Montör İçin Gelişmiş Programlamaya giriş

Montör için gelişmiş programlama moduna giriş için aşağıdaki adımları izeleyiniz. a) a) Kullanıcı için gelişmiş programlama moduna girdikten sonra V

ve PROG butonlarını 3 saniye basılı tutarak Montör İçin Gelişmiş Programlamaya giriş yapınız.

b) Montör için geliştirlmiş programlamaya girmek

için V, Λ ve PROG butonlarına 5 saniye

boyunca basılı tutunuz.

c) + ve – butonlarını kullanarak seçenekler arasında ileri ve geri

gidebilirsiniz. V ve Λ butonlarını kullanarak ayarları değiştirebilirsiniz. Ekranın sağ tarafındaki yaıp sönen rakam seçilen seçeneğin no’sunu belirtir. Seçilen seçenekler büyük rakamla görünecektir.

d) RUN moduna girmek için, PROG tuşunu basılı tutunuz.

Seçenek 30 – Sıcaklık ayarı üst limitini belirleme

Bu termostatın üst limit sıcaklık ayarının elektronik olarak limitlenmesini sağlar. + butonuna option 30 görünene dek basınız V ve Λ butonlarını kullanarak istediğiniz ayarı yapınız.

Ayar 40 - 5°C (Fabrika ayarı 30°C’dir)

Seçenek 31 Sıcaklık ayarı alt limitini belirleme

Bu termostatın üst limit sıcaklık ayarının elektronik olarak limitlenmesini sağlar. + butonuna option 31

görünene dek basınız V ve Λ butonlarını kullanarak

istediğiniz ayarı yapınız.

Ayar 5 - 40°C (Fabrika ayarı 5°C’dir)

Seçenek 32 – Alt limitte o özelliği

Bu özellik sayesinde alt limitin altında bir sıcaklığın seçilmesi durumumunda thermostat o durumuna geçebilmektedir. Bu özelliği aktif hale getirmek için + butonuna option 32 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz

Ayar 0ise Aktif değildir

Montaj Yönergeleri

Ayar 1ise Aktiftir (Fabrika ayarı)

Seçenek 33 – Üst limitte on özelliği

Bu özeelik sayesinde üst limitin üzerinde bir sıcaklığın seçilmesi durmunda ON özelliği actif olacaktır. Bu özelliği aktif hale getirmek için + butonuna option 33 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz

Ayar 0ise Aktif değildir(Fabrika Ayarı) Ayar 1ise Aktif

Seçenek 34 - Seçenek 34- on/o veya Chrono- oransal seçimi

Bu özellik termostatın on/o veya chorono-oransal mod’da çalışmasını seçmenizi sağlar. Bu özelliği aktif hale getirmek için + butonuna option 34 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz

0 On/O 3 Her saat için üç döngü 6 Her saat için 6 döngü(Fabrika ayarı) 9 Her saat için 9 döngü

Montaj Yönergeleri

Seçenek 35 – Entegrasyon zamanının ayarlanması (Option 34’yı 3, 6, 9 veya 1 ayarlayın) (ayardan önce sorup danışınız)

Bu ayar, PI algoritmasının entegrasyon zamanını ayarlayarak kontrol kesinliğini artırır. Yalnızca üretici  rmaya sorup danıştıktan sonra ayarlanmalıdır. Seçenek 35 terimi ekranda görünene kadar +’ya basınız, gerekli ayarı seçmek için V ve Λ komutlarını kullanınız.

12 Her saat için 12 döngü

2.5 Entegrasyon zamanı %2.5’a kurulu (fabrika ayarı) 5 Entegerasyon zamanı %5’e kurulu

10 Entegrasyon zamanı %10’a kurulu

Seçenek 36 – Sıcaklık Ayarı Geçersiz Kılma Kuralı

Bu özellik kullanıcıya sıcaklık ayarının geçersiz kılma derecesini ayarlar. Bu özelliği aktif hale getirmek için + butonuna option 36 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz

Ayar 0 Limit yok (Fabrika ayarı)

Ayar 1 ±2°C’ye limitlenmiştir Ayar 2 Geçersiz kılma mümkün değildir.

Seçenek 37 – Saat zamanı geçersiz kılma kuralı (Option 36’yı 1 veya 2 ayarlayın)

Bu özellik kullanıcıya sıcaklık değişimini geçersiz kılma süresini belirler. Bu özelliği aktif hale getirmek için + butonuna option 37 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz

Ayar 0 Diğer olay (fabrika ayarı) Ayar 1 1 saat Ayar 2 2 saat Ayar 3 3 saat

Ayar 4 4 saat

Seçenek 38 –Düşük pil ömrü olduğunda röle durumu (sadece pilli ürünler)

Bu özellik sayesinde termostatın pili biterken kumanda edilen cihaza hangi komutu verdiğini belirler. Bu özelliği aktif hale getirmek için +

butonuna option 38 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz

Ayar 0 Röle Çıkışı OFF (fabrika ayarı)

Montaj Yönergeleri

Ayar 1 Role Çıkışı ON

Seçenek 40 – Günlük olay sayısı

Bu özellik sayesinde termostatın bir gün içerisinde 2,4 veya 6 değişen olay seçeneklerini seçmenizi sağlar. Bu özelliği aktif hale getirmek için + butonuna option 40 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz

1 Durum mosu 2 Her gün için değişen iki olay 4 Her gün için değişen dört olay 6 Her gün için değişen altı olay (Fabrika ayarı)

Seçenek 41 – Çalışma modu (5/2 gün veya 24 saat)

Bu termostatın 5/2 gün modunda mı veya 24 saat modunda mı çalışacağını belirler. . Bu özelliği aktif hale getirmek için + butonuna option 41 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz

5-2 5/2 gün (Fabrika ayarı)

24 24 saat

Seçenek 70 – Tuş takımı deaktive etme kuralı

Montaj Yönergeleri

Bu özellik sayesinde tuş takımı fonksiyonunun kullanıcı tarafıından hangi derecede kullanılabileceğini belirler.Bu fonksiyon sadece DIL Switch 1 ‘disabled’ pozisyonunda ise geçerli olacaktır. Bu özelliği aktif hale getirmek için +

butonuna option 70 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz.

Ayar 0 Normal kilit: Programlama özelliği kilitidir (fabrika ayarı) Ayar 1 Tam kilit:Tüm tuşlar kullanılamaz

Seçenek 71 – Rastgele başlatma kuralları (Yalnızca 24V/230 Volt modeller için)

Elektrik kesintisinden sonra elektrik ağındaki yükü azaltmak için rastgele başlatma gücü vermeye yarar. Rastgele başlatma geciktirmesi 2 ile 90 saniye arasında olur. Seçenek 71 terimi ekranda görünene kadar +’ya basınız, gerekli ayarı seçmek için V ve Λ komutlarını kullanınız.

Ayar 0 Kurulu değil (fabrika ayarı) Ayar 1 Kurulu

Seçenek 72 – Kullanıcı işyeri referans numarası

Birden çok işyeri olan kullanıcıların termostata işyeri referans numarası vermelerine yarar. Seçenek 72 terimi ekranda görünene kadar +’ya basınız, gerekli ayarı seçmek için V ve Λ komutlarını kullanınız.

Ayar 00 ile 99 arasında herhangi bir değer verilebilir Fabrika değeri 00’dır

Seçenek 73 – Kullanıcı termostat referans numarası

İşyeri kullanıcılarının termostatta termostat referans numarası saklamalarına yarar. Seçenek 73 terimi ekranda görünene kadar +’ya basınız, gerekli ayarı seçmek için V ve Λ komutlarını kullanınız.

Ayar 000 ile 999 arasında herhangi bir değer verilebilir Fabrika değeri 000’dır

Seçenek 74 – Takvim Formatı

Bu özellik sayesinde takvim formatı belirlenir. Bu

özelliği aktif hale getirmek için + butonuna option 74görünene dek basınız, V ve Λ butonlarına

basarak özelliği seçiniz.

Ayar 0 Avro formatı (dd/mm/yy), (Fabrika ayarı) Ayar 1 Kuzey amerika formatı (mm/dd/yy)

Seçenek 81 –Termostat kalibrasyon sapması

Bu özellik sayesinde thermostat kalibrasyon sapmasının ±1.5°K’e kadar ayarlanmasını sağlar. Bu özelliği aktif hale getirmek için + butonuna option

Montaj Yönergeleri

81 görünene dek basınız, V ve Λ butonlarına

basarak özelliği seçiniz. Ayar ±1.5 arasında herhangi bir değer (fabrika ayarı 0°C’dir)

Seçenek 90 – Oda sensörü tipini belirler, “A” modelleri için

Bu özellik sayesinde uzak sensor tipi belirlenir. Bu özelliği aktif hale getirmek için + butonuna option 90 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz.

Ayar 0 Uzak Sensör yoktur.(Fabrika ayarı) Ayar 1 Uzak sensor monte edilmiştir,iç sıcaklık sensörü deaktive

edilmiştir.

Ayar 2 Uzak sensor takılıdır, option 93’e gore ayarınızı yapınız. Ayar 3 pencere, kart okuyucu veya teleswitch için dijital input

verir, option 94’e göre o/c veya s/c ayarlarından birini seçiniz.

Seçenek 93 – Limit sensörü için set değeri belirleyin, sadece “A” modelleri için, (option 90 2’ye ayarlanmalıdır)

Bu özellik sayesinde thermostat limit sensörü set değeri ayarlanabilir. Örnek; zemin sıcaklık sensörü. Bu özelliği aktif hale getirmek için + butonuna option 93 görünene dek basınız, V ve Λ butonlarına basarak özelliği seçiniz.

Ayar 20 - 50°C arasında herhangi bir değer (Fabrika ayrı 27°C )

Seçenek 94 – Sayısal giriş anahtarı türü ayarı, yalnızca “A”

Montaj Yönergeleri

modelleri için, (seçenek 90, 3’e ayarlı)

Sayısal giriş anahtarı türünün ayarlanmasına yarar. Seçenek 94 terimi ekranda görünene kadar +’ya basınız, gerekli ayarı seçmek için V ve Λ komutlarını kullanınız.

Ayar 0 Bağlantı NC, birimi termostat konumuna getirmek için açık

Ayar 1 Bağlantı NO, birimi termostat konumuna getirmek için kısa

devre bağlantısı, kısa devre bağlantıları normal işletime döner

devre bağlantıları, açık devre bağlantıları normal işletime döner (Fabrika ayarı)

Návod na instalaci

Důležité upozornění: Tento výrobek může instalovat pouze kvali kovaný elektrikář nebo pověřený topenář a to vždy v souladu s aktuálním zněním IEEE pravidel elektrické instalace.

Technická speci kace výrobku

Vlastnosti termostatu TP5001 (A) TP5001-RF TP5001M (A)

Napájení 2 ks alkalické baterie

AA/MN1500/LR

Zálohování paměti Uchování po celou dobu životnosti výrobku

Rozsah řízené teploty

Tovární nastavení kalendářních hodin

Spínání výstupního relé 3(1)A,

10-230V

Frekvence přenosu (Modely RF)

Automatická změna letní/zimní čas

N/A 433.92MHz N/A

5-30°C

N/A 3(1)A, 10-230V,

230V, ±15%,

50Hz

Type 1B

Návod na instalaci

Dosah signálu (Modely RF)

Vstupy vzdálených čidel (Pouze modely A)

Rozměry (mm) 110 šířka, 88 výška, 28 hloubka

Konstrukční norma EN607302-2-9 (pro RF EN300220)

Jmenovité impulsní napětí

Zkouška tvrdosti kuličkou 75°C

N/A 30m max. N/A

Instalačním technikem umožňuje nastavení

dálkového teplotního čidla, omezovacího čidla,

okenního kontaktu nebo spínacích kontaktů prostřednictvím telefonu

2.5kV

Kontrola stavu znečištění Stupeň 2

Přesnost teploty ±1°C

Přesnost času ±1 minuta za měsíc

Důležité upozorněni týkající se RF výrobků: Zajistěte, aby se v přímém směru mezi vysílačem a přijímačem nevyskytoval žádná velká kovová překážka, jako například ohřívač vody nebo jiné velké spotřebiče. V opačném případě by mezi přijímačem a vysílačem mohlo docházet k poruchám komunikace.

Instalace

Klávesnice deaktivována

Resetování zablokované Resetovaní aktivované

Klávesnice aktivována

VYPNUTO

ZAPNUTO

• Nejprve ze zadní strany jednotky sejměte kryt.

• Od horního levého rohu zadní stěny musí zůstat volný prostor

Návod na instalaci

minimálně 15 mm doprava, 15 mm doleva, 30mm nahoru a 100mm dolů, aby bylo možné instalovat modul „plug-in“.

• Termostat a vzdálené pokojové čidlo:

Připevněte ho přibližně do výšky 1,5m od podlahy a to mimo

prostor s průvanem nebo do blízkosti zdrojů tepla, jako jsou radiátory, otevřená ohniště nebo přímý sluneční svit.

• Před vlastní montáží jednotky je potřeba na její zadní straně

nastavit do správné pozice 2 DIL přepínačů. Tovární nastavení přepínačů je znázorněno níže.

Zapojení kabelů

Vypnuto Společný Zapn

S1 S2

Zapojení - TP5001

Modely M 230V

Oddělené čidlo (pouze verze A)

Výstupní zapojení, všechny

modely s vodičovým

zapojením

Návod na instalaci

Instalace baterie

Při instalaci baterií do TP5001 resp. TP5001 RF dejte pozor, aby byly vloženy se správnou polaritou, tzn. jak je vyznačeno na vnitřní straně úložného prostoru baterií.

Důležité: Po instalaci baterií stiskněte a uvolněte tlačítko RESET až do okamžiku zapnutí jednotky. Do tohoto okamžiku může být displej zhasnutý. Po uvolnění tlačítka dojde k aktivaci displeje. Všechna data, časy, programy a vlastní nastavení jsou v jednotce uložená po celou dobu životnosti výrobku.

Některé typy používaných termostatů budou mít připojený nulový a/nebo zemnící vodič. Takové typy termostatů nejsou pomocí TP5001 podporovány a NESMÍ se připojovat k žádnému terminálu TP5001.Místo toho je potřeba provést bezpečné

elektrické připojení zajištění ve výklenku zadní strany TP5001.

S1/D

S2/E

Okenní

kontakt

Dálkový

kontakt (NC)

Okenní

kontakt (NC)

S1/D

S2/E

Modely s dálkovými vstupními čidly

TP5001A a TP5001MA jsou vybavené vstupem, který umožňuje připojení jednoho z následujících zařízení:

1) dálkové pokojové teplotní čidlo (možnost zakoupit jako

příslušenství).

2) omezovací čidlo, například, čidlo podlahového vytápění (možno zakoupit jako příslušenství).

3) okenního kontakt, kontakt čtečky karet nebo dálkové kontakty.

Další instrukce pro nastavování naleznete v části

Návod na instalaci

Rozšířené instalační programovací možnosti.

Modely s dálkovými vstupními čidly

Svorkovnice dálkového ovládání/snímání je umístěna na desce obvodů nad úložným prostorem baterií.

S1/D

S2/E

Připojení

dálkového

ovládání

Kon gurováno pro

dálkové pokojové

čidlo nebo omezovací

čidlo

Kon gurováno pro

okenní kontakt nebo

další kontakt, jako

například dálkový

Kon gurováno pro

okenni kontakt a další kontakt, jako například dálkový

ELECTRONICS

345

ZONE

1 ON

ZONE 1 OFF

ZONE

2 ON

ZONE

3 ON

COM

TERMINAL 6 RX3 ONLY

Zapojení RX přijímače (pouze pro modely RF)

RX1

ELECTRONICS

COM

ZONE

1 ON

ZONE 1 OFF

RX2 & RX3

1)U systémů, které jsou napájené ze sítě, je nutné propojit svorku 2 s fází napájení.

2)Přívod elektrického napájení nesmí být spínán prostřednictvím spínacích hodin.

Návod na instalaci

D Ů L E Ž I T É

Aby všechny továrně nastavené programy a mikropočítač pracovaly správně je nutné před uváděním zařízení do provozu nebo jeho programováním stisknout a podržet tlačítko RESET.

Uvádění do provozu (pouze modely RF)

Jestliže byl termostat a přijímač dodán společně v jedné zásilce, tak k jejich spárování došlo již ve výrobním závodě a z tohoto důvodu není žádné uvádění do provozu nutné provádět (pouze modely RX1).

Vyladění RX přijímače na frekvenci signálu termostatu proveďte dle následujícího postupu (Kroky 1 až 5).

Krok 1 TP5001-RF

Jednotku vynulujte stisknutím zapuštěného resetovacího tlačítka.

Krok 2 Stiskněte a podržte tlačítka V a + po dobu 3 sekund (TP5000-RF tak začne po dobu 3 minut vysílat speci cký signál).

Krok 3 RX1

Stiskněte a podržte stisknutá tlačítka PROG a CH1 po dobu 3 sekund až do okamžiku,

kdy jednou blikne zelená kontrolka.

Krok 4 RX2 (je-li použitelné)

Stat 1-proveďte kroky 1-3 a 5. Stat 2- Proveďte kroky 1-2 a poté na RX2 stiskněte PROG a CH2.

RX3 (je-li použitelné)

Návod na instalaci

Stat 1-proveďte kroky 1-3 a 5. Stat 2- Proveďte kroky 1-2 a poté na RX3 stiskněte PROG a CH2 a poté

krok 5. Stat 3- Proveďte kroky 1-2 a poté na RX3 stiskněte PROG a CH3.

Krok 5 TP5001-RF

Stiskněte V nebo Λ a zvolte tak teplotu- jednotka se přepne zpět do provozního režimu.

Rozšířené instalační

programovací možnosti

TP5001 je vybaven množstvím dalších pokročilých možností nastavení, které si uživatel může nastavit sám. Tyto nabídky jsou dostupné přes režim Uživatelské pokročilé programování. V uživatelské příručce postupujte podle informací uvedených v části Programování

pokročilých uživatelských funkcí.

Možnosti pokročilého programování použitelné

Návod na instalaci

instalačním technikem

TP5001 je vybaven další sadou pokročilých možností nabídek, které může nastavit instalační technik a tím tak zlepšit provozní účinnost daného systému a dále dle potřeby změnit uživatelské funkce produktu. Tyto nabídky jsou dostupné přes režim Instalační pokročilé programování. Tato nastavení jsou volitelná a jejich změnu resp. nastavení je nutno provést pouze v těch případech, kdy vznikl nějaký požadavek na zlepšení funkčních možností.

Zadávání režimu Instalačního pokročilého programování

Do režimu Instalačního pokročilého programování se dostanete provedením níže uvedených instrukcí: a) Stiskněte a držte stisknutá tlačítka V a PROG

po dobu 3 sekund a tím vstoupíte do prostředí Uživatelského pokročilého programování.

Na displeji se zobrazí vedle zobrazené symboly. b) Stiskněte a držte stisknutá tlačítka V, Λ a PROG

po dobu 5 sekund a tím vstoupíte do prostředí Instalačního pokročilého programování. Na displeji se zobrazí vedle zobrazené symboly.

c) Pomocí tlačítek + a – můžete rolovat dopředu a dozadu mezi

jednotlivými nabídkami a pomocí tlačítek hodnotu vybrané nabídky. Blikající číslice na pravé straně displeje vyznačuje číslo zvolené možnosti. Velké číslice označují zvolenou hodnotu dané nabídky.

d) Návrat do režimu RUN, provedete stisknutím a podržením tlačítka

PROG až do okamžiku, kdy dvojtečka na displeji začne blikat.

V a Λ můžete měnit

Nabídka 30 - Nastavení horní meze teplotního rozsahu

Tato nabídka umožňuje nastavit horní mez nastavení termostatu, a tím tak ho elektronicky limitovat. Tiskněte tlačítko +, dokud se neobjeví nabídka 30, pomocí tlačítek V a Λ zvolte požadované nastavení.

Nastavení 40 - 5°C (Tovární nastavení je 30°C)

Nabídka 31 - Nastavení dolní meze teplotního rozsahu

Tato nabídka umožňuje nastavit dolní mez nastavení

Návod na instalaci

termostatu, a tím tak ho elektronicky limitovat. Tiskněte tlačítko +, dokud se neobjeví nabídka 31, pomocí tlačítek V a Λ zvolte požadované nastavení.

Nastavení 5 - 40°C (Tovární nastavení je 5°C)

Nabídka 32 - Možnost vypnutí (OFF) při dosažení dolní meze

Tato nabídka umožňuje nastavit funkci OFF (vypnutí) pro případy, kdy dojde k zvolení hodnoty pod dolní mezí nastavení. Tiskněte tlačítko +, dokud se neobjeví

nabídka 32, pomocí tlačítek nastavení.

V a Λ zvolte požadované

Nastavení 0 Vypnuto Nastavení 1 Zapnuto (Tovární nastavení)

Nabídka 33 - Možnost zapnutí (ON) při dosažení horní meze

Tato nabídka umožňuje nastavit funkci ON (zapnutí) pro případy, kdy dojde k zvolení hodnoty nad horní mezí nastavení. Tiskněte tlačítko +, dokud se neobjeví

nabídka 33, pomocí tlačítek nastavení.

Nastavení 0 Vypnuto (Tovární nastavení)

V a Λ zvolte požadované

Nastavení 1 Zapnuto

Nabídka 34 - Vyberte on/o nebo chrono- proporciální nastavení

Tento termostat umožňuje nastavení v on/o nebo v chronoproporcionálním modu. Tiskněte tlačítko +, dokud se neobjeví nabídka 34, pomocí tlačítek V a Λ zvolte požadované nastavení.

0 On/O 3 3 cykly za hodinu 6 6 cyklů za hodinu (Tovární nastavení) 9 9 cyklů za hodinu

12 12 cyklů za hodinu

Nabídka 35 - Nastavení doby integrace (Nabídka 34 je nastavena na 3, 6, 9 nebo 12) (před nastavováním volte možnost nápovědy)

Tato nabídka umožňuje nastavit dobu integrace PI (proporcionálně integračního) algoritmu z důvodu zvýšení regulační přesnosti. Toto nastavení je vždy potřeba konzultovat s výrobcem. Tiskněte tlačítko

+, dokud se neobjeví nabídka 35, pomocí tlačítek V a

Λ zvolte požadované nastavení.

Návod na instalaci

2.5 Doba integrace nastavena na 2.5% (Tovární nastavení) 5 Doba integrace nastavena na 5%

10 Doba integrace nastavena na 10%

Nabídka 36 - Nastavení pravidla přednastavení teploty

Tato nabídka umožňuje nastavit povolený rozsah uživatelského nastavování teploty. Tiskněte tlačítko

+, dokud se neobjeví nabídka 36, pomocí tlačítek a

Λ zvolte požadované nastavení.

Nastavení 0 Bez omezení (Tovární nastavení)

Nastavení 1 Omezení nastaveno na ±2°C Nastavení 2 Není dovoleno žádné přenastavování

Nabídka 37- Nastavení pravidla doby trvání ručně provedeného nastavení (Nabídka 36 je nastavena na 1 nebo 2)

Tato nabídka umožňuje nastavit dobu trvání ručně provedeného nastavení teploty, které provedl uživatel. Tiskněte tlačítko +, dokud se neobjeví nabídka 37, pomocí tlačítek V a Λ zvolte požadované nastavení.

Nastavení 0 Do další změny resp. události (tovární nastavení) Nastavení 1 1 hodina Nastavení 2 2 hodiny

Návod na instalaci

Nastavení 3 3 hodiny Nastavení 4 4 hodiny

Nabídka 38 - Požadované nastavení relé při indikaci nízkého napětí baterie

Tato nabídka umožňuje, v případech vypnutí zařízení z důvodu nízkého napětí baterie, zvolit nastavení relé do zvolené polohy. Tiskněte tlačítko

+, dokud se neobjeví nabídka 38, pomocí tlačítek a

Λ zvolte požadované nastavení.

Nastavení 0 Relé se nastaví do polohy, kdy na výstupu bude

signalizovat Vypnuto (O ) (Tovární nastavení)

Nastavení 1 Relé se nastaví do polohy, kdy na výstupu bude

signalizovat Zapnuto (On)

Nabídka 40 – Počet akcí na den

Tato nabídka umožňuje natavit 2,4 nebo 6 změn během dne v Stat módu. Stikněte tlačítko + dokud se neobjeví nabídka 40, pomocí tlačítek Λ nebo V vyberte požadované nasatavení.

1 Stat mód 2 Dvě změny za den 4 Čtyři změny za den 6 Šest změn za den (Tovární nastavení)

Nabídka 41 – Provozní režim (5/2 denní program nebo 24 hodin)

Tato nabídka umožňuje natavit 5/2denní nebo 24 hodinový režim. Stiskněte tlačítko + dokud se nezobrazí nabídka 41, pomocí tlačítek Λ nebo V vyberte požadované nastavení.

5-2 5/2 denní program (Tovární natavení)

24 24 hodin

Nabídka 70- Deaktivace (uzamčení) klávesnice

Tato nabídka umožňuje nastavit míru funkčního využití klávesnice, které je dostupné uživateli. Tuto nabídka je aktivní, pokud DIL switch 1 je nastaven do polohy “klávesnice deaktivováva”. Tiskněte tlačítko +, dokud se neobjeví nabídla 70, pomocí tlačítek V a Λ zvolte požadované nastavení

Nastavení 0 Standardní uzamčení: Program. funkce jsou uzamčené

(tovární nastavení)

Nastavení 1 Plné uzamčení: Všechny klávesy jsou uzamčené

Návod na instalaci

Nabídka 71- Pravidlo nepravidelného zapínání (pouze u modelů 24V/230V)

Tato nabídka umožňuje nastavit míru funkčního využití klávesnice, které je dostupné uživateli. Tuto nabídku lze volit pouze v tom případě kdy DIL přepínač je nastaven do polohy “klávesnice deaktivována”. Tiskněte tlačítko +, dokud se neobjeví nabídka 70, pomocí tlačítek V a Λ zvolte požadované nastavení

Nastavení 0 Vypnuto (tovární nastavení) Nastavení 1 Zapnuto

Nabídka 72 - Možnost uživatelského nastavení referenčního čísla lokality

Tato nabídka umožňuje uživateli více lokalit nastavit a uložit referenční číslo lokality do paměti termostatu. Tiskněte tlačítko +, dokud se neobjeví nabídka 72, pomocí tlačítek V a Λ zvolte požadované nastavení.

Nastavení Je možné nastavit jakoukoliv hodnotu v rozsahu 000 až

Návod na instalaci

999 Tovární nastavení je 00

Nabídka 73 - Možnost uživatelského nastavení referenčního čísla lokality

Nastavení Je možné nastavit jakoukoliv hodnotu v rozsahu 000

až 999 Tovární nastavení je 000

Nabídka 74 - Formát data hodin

Tato nabídka umožňuje nastavit požadovaný formát data hodin. Stiskněte tlačítko + dokud se neobjeví nabídka 74 pomocí tlačítek V a Λ zvolte požadované nastavení.

Nastavení 0 Evropský formát (dd/mm/rr), tzn. den/měsíc/rok,

(Tovární nastavení)

Nastavení 1 Severoamerický formát (mm/dd/rr), tzn. měsíc/den/

rok.

Nabídka 81 - Možnost korekce kalibrace termostatu

Tato nabídka umožňuje nastavit korekci od kalibrace termostatu v rozsahu ± 1,5 K. Tiskněte tlačítko +, dokud se neobjeví nabídka 81, pomocí tlačítek V a Λ zvolte požadované nastavení.

Nastavení Je možné nastavit jakoukoliv hodnotu v rozsahu -1,5

až +1,5 (T. nastav. je 0°)

Nabídka 90 - De nování typu dálkového čidla, pouze u modelů„A“

Tato nabídka umožňuje de novat typ dálkového vstupního čidla. Tiskněte tlačítko +, dokud se neobjeví nabídka 90, pomocí tlačítek V a Λ zvolte požadované nastavení.

Nastavení 0 žádné dálkové čidlo není připojené (Tovární nastavení) Nastavení 1 Je připojeno dálkové pokojové nebo čidlo v trubce,

vnitřní čidlo je odpojené

Nastavení 2 Je připojeno dálkové omezovací čidlo, v nabídce 93 je

uveden způsob nastavení

Nastavení 3 Kon gurován jako digitální vstup pro okno, čtečku

Návod na instalaci

karet nebo dálkový spínač, v nabídce 94 je de nován o/c nebo s/c

Nabídka 93 - Nastavení rozsahu omezovacího čidla, (pouze u modelů„A“) (Nabídka 90 natavena na 2)

Tato nabídka umožňuje nastavit rozsah omezovacího čidla termostatu. Typické použití v soustavách podlahového vytápění. Tiskněte tlačítko +, dokud se neobjeví nabídka 93, pomocí tlačítek V a Λ zvolte požadované nastavení. Jestliže aktuální teplota překročí hodnotu nastavenou na omezovacím čidle, tak výstup bude vypnut až do okamžiku, kdy teplota nepoklesne o 2°C. Na displeji bude blikat údaj„F10“.

Nastavení Jakákoliv hodnota mezi 20 až 50° (Tovární nastavení je

27°C)

Nabídka 94- Kon gurace digitálního vstupního čidla, pouze u modelů„A“, (nabídka 90 nastavena na 3)

Tato nabídka umožňuje kon gurovat typ spínače digitálního vstupu. Tiskněte tlačítko +, dokud se neobjeví nabídka 94, pomocí tlačítek V a Λ zvolte požadované nastavení.

Nastavení 0 Kontakty NC, otevřením kontaktů okruhu přepne

jednotku do režimu termostatu, spojením kontaktů vrátí systém do normálního režimu.

Nastavení 1 Kontakty NO, spojením kontaktů okruhu přepne

Návod na instalaci

jednotku do režimu termostatu, otevřením kontaktů vrátí systém do normálního režimu. (Tovární nastavení)

www.danfoss.com/BusinessAreas/Heating

This product complies with the following EC Directives:

Electro-Magnetic Compatibility Directive.

(EMC) (2004/108/EC)

Low Voltage Directive.

(LVD) (2006/95/EC)

Part No 40804v02s3-00 09/08

Danfoss TP5001 Range Installation guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
