TP5000M

Thermostat d’ambiance programmable électronique

5/2 jours

Instructions d’installation Instructions d’utilisateur

Index

Instructions d’installation 3-8

Index

Spéci cations du produit 3 Installation 4 Accès des câbles 5 Câblage 5-6 Options de programmation avancée par l’installateur 7-8

Instructions d’utilisateur 10-27

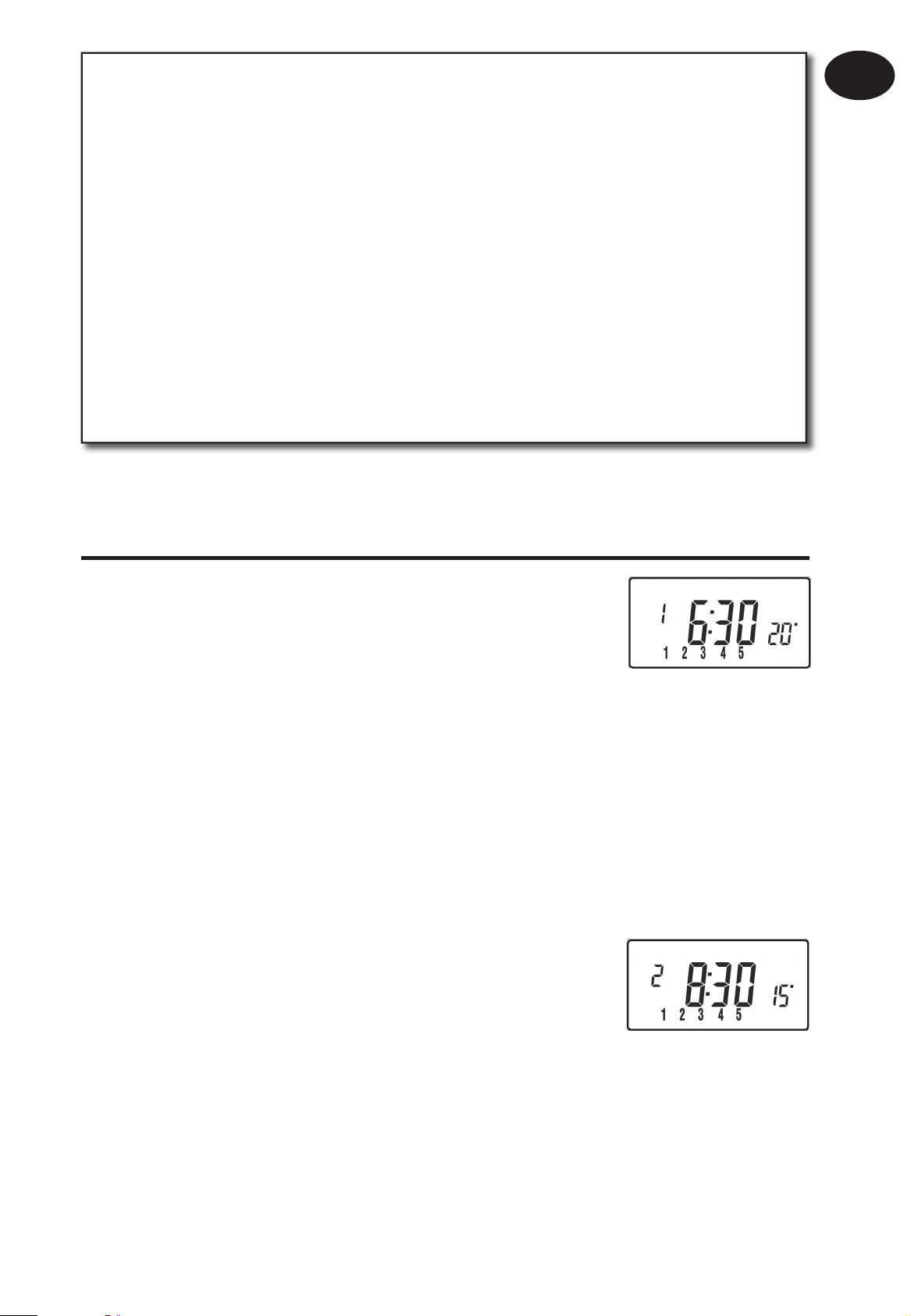

Programmes préréglés 10 Réglage de la date et de l’heure 11-12 Modi cation des programmes préréglés 12-16 Dérogation par l’utilisateur 16-19 Options de programmation avancée par l’utilisateur 20-21 Généralités sur les fonctions sélectionnables par l’installateur et qui peuvent a ecter le fonctionnement du thermostat 21-23

Instructions d’installation

Remarque: Ce produit doit être installé exclusivement

par un électricien quali é ou un installateur de chau age compétent et doit être conforme à la version en vigueur des réglementations de câblage IEEE.

Spéci cations du produit

Caractéristiques du thermostat

Alimentation électrique 230V, ±10%, 50Hz 24V, ±10%, 50Hz

Conservation de la mémoire Pour toute la durée de vie du produit

Plage de température

Horloge/calendrier réglé en usine

Action de commutation du relais de sortie

Entrées pour sonde à distance (Modèles A uniquement)

Dimensions (mm) Largeur 110 x hauteur 88 x profondeur 28

Norme de conception EN60730-2-9

Passage automatique de l’heure d’été à l’heure

une sonde d’ambiance à distance, une sonde de

TP5000M TP5000M 24

5-30°C

d’hiver

3(1)A, 10-230V

Type 1B

L’installateur peut con gurer cette entrée pour

limitation, un contact de fenêtre ou un contact

téléphonique.

Instructions d’installation

Tension de choc nominale 2,5kV

Essai de dureté à la bille 75°C

Contrôle de pollution Normal

Précision en température ±1°C

Précision en temps 1 minute par mois

Instructions d’installation

Installation

• Déposer l’embase murale à l’arrière du thermostat.

• A partir de l’angle supérieur gauche de l’embase murale, laisser un

espace d’au moins 15 mm à droite, 15 mm à gauche, 30 mm audessus et 100 mm au-dessous a n de monter le module en chable.

• Thermostat et sonde d’ambiance à distance :

Fixer le thermostat à une hauteur d’environ 1,5 m du sol, à l’abri des

courants d’air, des sources de chaleur (radiateur, cheminée, lumière du soleil directe).

• Avant de monter le thermostat, les 2 commutateurs DIL à l’arrière de

l’unité doivent être amenés à leur position requise. Les préréglages e ectués en usine sont indiqués ci-dessous.

Commutateur No.

Arrêt

Marche

Clavier verrouillé

Remise à invalidée Remise à zéro validée

Clavier actif

Accès des câbles

Câblage TP5000 230V et 24V c.a.

Connexions de sortie, Connexions d’alimentation

tous modèles câblés (sauf pour les modèles à piles)

Modèles M 230V

Modèles M 24V

Arrêt

COM

Marche

ADE

24V

Sonde à distance

(modèle A

seulement)

(modèle A

seulement)

Instructions d’installation

Modèles avec entrées de capteurs à distance

Le TP5000MA dispose d’une entrée pouvant recevoir au choix :

1) capteur de température d’ambiance à distance (vendu comme accessoire).

2) capteur de limite, par exemple, capteur de température du sol (vendu comme accessoire).

3) contact de fenêtre, contact de lecteur de carte ou contact de télérupteur.

Voir la section “Programmation avancée par l’installateur” pour les instructions de montage.

Modèles avec entrées de capteurs à distance

Le bloc de branchement pour la télécommande/capteurs à distance se trouve sur la carte de circuits imprimés au-dessus du compartiment des piles.

Contact de

fenêtre ou

de télérupteur

(NO ou NF).

Connexions pour la

télécommande

Contact de

fenêtre (NF)

Contact de

télérupteur (NF)

Con guration pour

capteur d’ambiance

à distance ou pour

capteur de limite

Con guration pour contact de fenêtre ou autre contact comme

un télérupteur.

Con guration pour

contact de fenêtre

ou d’autres contacts

comme un télérupteur

Options de programmation avancée par l’installateur

Le TP5000 comporte un certain nombre de fonctions de pointe qui peuvent être réglées par l’utilisateur. On y accède via un Mode de programmation avancée par l’utilisateur. Se reporter à la section Programmation avancée par l’utilisateur dans le Mode d’emploi.

Options de programmation avancée par l’installateur

Le TP5000 comprend un certain nombre d’autres fonctions avancées qui peuvent être réglées par l’installateur en vue d’améliorer l’e cacité du fonctionnement du système ou, lorsque cela est nécessaire, pour modi er la fonctionnalité “Utilisateur” du thermostat. On accède à ces

Instructions d’installation

options via le Mode de programmation avancée par l’installateur. Ces réglages sont optionnels et ne doivent être e ectués que s’il existe une demande pour ces fonctions améliorées.

Accès au Mode de programmation avancée par l’installateur

Pour accéder au Mode de programmation avancée par l’installateur, suivre les étapes suivantes :

a) Appuyer et tenir enfoncées les touches

PROG pendant 3 secondes pour passer en programmation avancée par l’utilisateur ; on obtient alors l’a chage représenté sur la  gure ci-contre.

b) Appuyer et tenir enfoncées les touches

secondes pour passer en programmation avancée par l’utilisateur;

V et

V, Λ et PROG pendant 5

on obtient alors l’a chage représenté sur la  gure ci-contre.

c) Appuyer sur les touches + et - pour passer alternativement d’une

option à l’autre puis appuyer sur les touches les réglages en option. Le chi re qui clignote à droite indique le numéro de l’option sélectionnée. Les grands caractères indiquent la valeur de l’option sélectionnée.

d) Pour revenir au fonctionnement normal, appuyer et tenir enfoncée la

touche PROG jusqu’à ce que la virgule clignote.

V et Λ pour modi er

Option 34 Sélection du nombre de cycles en mode chrono-proportionnel

Cette option permet de sélectionner le nombre de cycles en mode chrono-proportionnel du thermostat. Elle n’est active que si le commutateur DIL 5 a été réglé sur “Chrono”. Appuyer sur la touche + jusqu’à a chage de l’Option 34; appuyer sur les touches V et Λ pour choisir le réglage requis.

0 Marche/Arret 3 3 cycles par heure 6 6 cycles par heure (réglage d’usine) 9 9 cycles par heure

12 12 cycles par heure

Instructions d’installation

Option 81 - Modi cation de l’étalonnage du thermostat

Cette option permet de modi er l’étalonnage du thermostat de ±1,5°K au maximum. Appuyer sur la touche + jusqu’à a chage de l’Option 81; appuyer sur les touches V et Λ pour choisir le réglage requis.

Réglage Toute valeur comprises entre ±1,5 (réglage d’usine : 0°C)
