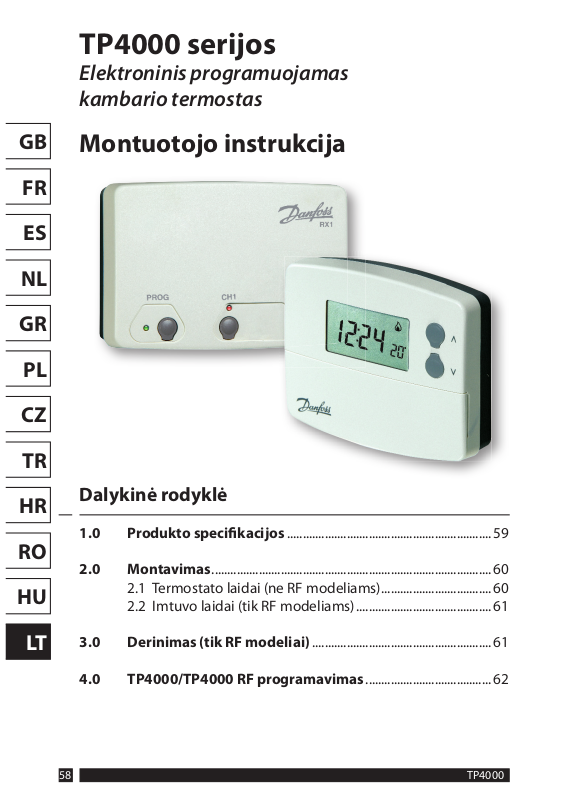

TP4000 serijos
Elektroninis programuojamas
kambario termostas
GB
FR
ES
NL
GR
PL
CZ
Montuotojo instrukcija
TR
HR
RO
HU
LT
Dalykinė rodyklė
1.0 Produkto specifi kacijos ................................................................. 59
2.0 Montavimas .........................................................................................60
2.1 Termostato laidai (ne RF modeliams) ................................... 60
2.2 Imtuvo laidai (tik RF modeliams) ........................................... 61
3.0 Derinimas (tik RF modeliai) ......................................................... 61
4.0 TP4000/TP4000 RF programavimas ........................................ 62
58
TP4000
DĖMESIO:
Šį prietaisą gali montuoti tik kvalifi kuotas elektrikas
arba šildymo įrangos montuotojo specialistas.
Montavimas turi būti atliekamas pagal galiojančias
IEEE elektros įrangos montavimo taisykles.
1.0 Produkto specifi kacijos
Termostato savybės TP4000 TP4000 RF
Maitinimas 2 x AA/MN1500/LR
šarminė
2 x AA/MN1500/LR
šarminė
GB
FR
ES
Atminties palaikymas 1 min. baterijos pakeitimui
Išėjimo relės perjungimas
Relės kontakto
perjungimo dydžiai
Siųstuvo dažnis (tik RF) 433.92MHz
Siųstuvo diapazonas daugiausia 30
Temperatūros ribos IŠJ., 5 – 30°C
Matmenys, mm 110 plotis, 88 aukštis, 28 gylis
Konstrukcijos standartas EN60730-2-9 EN300220
Išmatuota impulso įtampa 2.5kV
Patvarumo testas 75°C
Taršos kontrolės padėtis 2 laipsnio
1 x SPDT, Tipas 1B N/A
3(1)A, 10 – 230 V N/A
metrų
NL
GR
PL
CZ
TR
HR
RO
Temperatūros tikslumas ±1°C
Laiko tikslumas ±1 min.
Svarbu pažymėti: užtikrinkite, kad nebūtų didelių metalinių dalių,
kaip, pavyzdžiui, katilai arba kiti dideli įrenginiai, (matomumo linijoje)
tarp termostato ir imtuvo, kadangi jie trukdys ryšiui tarp termostato ir
imtuvo.
Danfoss Heating
HU
LT
59
GB
FR
ES

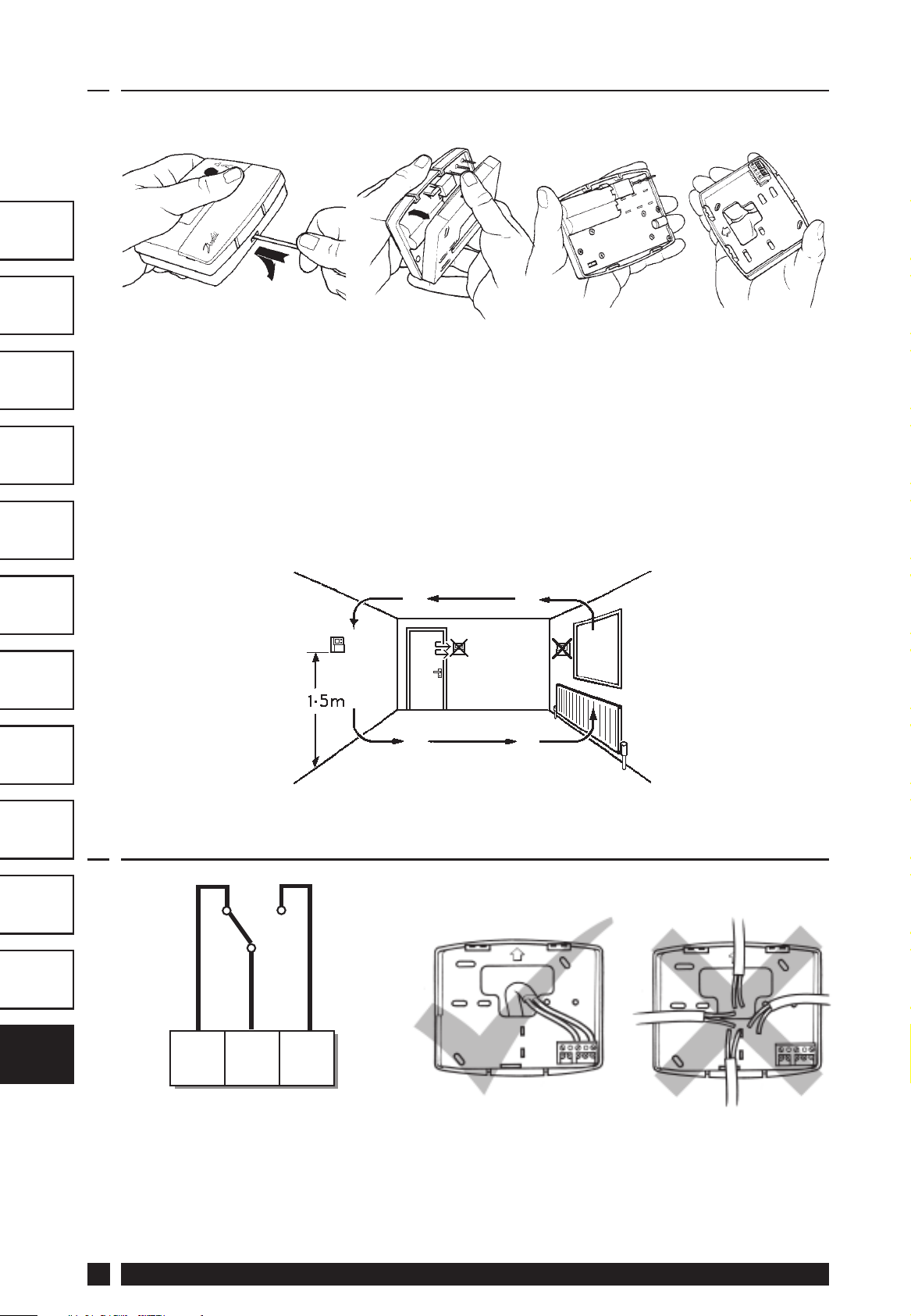

2.0 Montavimas
· Pirmiausia nuimkite dangtelį iš užpakalinės prietaiso pusės.
· Modulio sumontavimui nuo kairiojo viršutinio tvirtinimo prie
sienos plokštelės krašto turi būti palikti atstumai: ne mažiau
kaip 150 mm į dešinę, 15 mm į kairę, 30 mm į viršų ir 100 mm į
apačią;
NL
GR
PL
CZ
TR
HR
· Prietaisą tvirtinkite maždaug 1,5 m aukštyje nuo grindų tokioje
vietoje, kur prietaiso neveiktų skersvėjis, šilumos šaltiniai
(radiatoriai, židiniai su atvira liepsna), tiesioginiai saulės
spinduliai;
2.1 Termostato laidai (ne RF modeliams)
RO
HU
LT
60
N/C
1
OFF
Kai kurie termostatai turi neutralų ir/arba įžeminimo laidą. Jie yra
nereikalingi TP4000 ir NETURI būti jungiami prie TP4000 jungčių.
Laidus reikia elektriškai apsaugoti ir suvyniojus paslėpti.
!
N/O
23
COM ON
TP4000
GB
FR
ES
2.0 Montavimas
· Pirmiausia nuimkite dangtelį iš užpakalinės prietaiso pusės.
· Modulio sumontavimui nuo kairiojo viršutinio tvirtinimo prie
sienos plokštelės krašto turi būti palikti atstumai: ne mažiau
kaip 150 mm į dešinę, 15 mm į kairę, 30 mm į viršų ir 100 mm į
apačią;
NL
GR
PL
CZ
TR
HR
· Prietaisą tvirtinkite maždaug 1,5 m aukštyje nuo grindų tokioje
vietoje, kur prietaiso neveiktų skersvėjis, šilumos šaltiniai
(radiatoriai, židiniai su atvira liepsna), tiesioginiai saulės
spinduliai;
2.1 Termostato laidai (ne RF modeliams)
RO
HU
LT
60
N/C
1
OFF
Kai kurie termostatai turi neutralų ir/arba įžeminimo laidą. Jie yra
nereikalingi TP4000 ir NETURI būti jungiami prie TP4000 jungčių.
Laidus reikia elektriškai apsaugoti ir suvyniojus paslėpti.
!
N/O
23
COM ON
TP4000
2.2 Imtuvo laidai (tik RF modeliams)
RX1
Elektronika
L
N
1) Elektros tinkle veikiančioms sistemoms prijunkite gnybtą 2 prie elektros tiekimo
tinklo.
2) Energijos tiekimas prietaisui negali būti įjungiamas laiko relės pagalba.
12
COM
3
Zona 1
On (ĮJ.)
4
Zona 1
O (ĮŜJ)
A
RX2 & RX3
Elektronika
C1
B
L
N
345
2
COM
ZONA 1 ļJUNGTA
GNYBTAS 6
TIK RX3
6
ZONA 2 ļJUNGTA
ZONA 1 IŠJUNGTA
ZONA 3 ļJUNGTA
3.0 Derinimas (tik RF modeliai)
GB
FR
ES
NL
GR
SVARBU
Pirmą kartą montuojant arba išėmus baterijas ilgesniam negu 1
min. laikui, prieš pradedant TP4000 termostato programavimą
arba įjungimą, svarbu, kad RESET (NUSTATYMO) mygtukas
būtų nuspaustas, norint užtikrinti, kad gamintojo nustatytos
programos veikia ir sistema pilnai paruošta darbui.
Jei termostatas ir imtuvas buvo pristatyti kartu, bendroje
pakuotėje, tai prietaisai buvo suderinti gamykloje, todėl
derinimas nereikalingas. (Tik RX1).
Norint suderinti RX imtuvą su termostato signalo dažniu, vadovaukitės
žemiau pateiktais žingsniais 1-5.
1 žingsnis
TP4000-RF - Perkraukite prietaisą, paspausdami giliau įtaisytą
perkrovimo mygtuką.
PL
CZ
TR
HR
RO
HU
LT
2 žingsnis
Paspauskite ir laikykite V ir + mygtukus tris
sekundes (TP4000 RF dabar pastoviai perduoda
specifi nį signalą 3 minutes).
Danfoss Heating
61
GB
3 žingsnis
RX1 - Paspauskite ir laikykite mygtukus PROG
ir CH1 3 sekundes, kol vieną kartą sumirksės
žalia lemputė.
4 žingsnis
RX2 (jei naudojama)
1 būsena - atlikite žingsnius 1-3 ir 5.
FR
ES
NL
GR
PL
CZ
2 būsena - atlikite žingsnius 1-2 ir tada paspauskite PROG ir CH2 ant
RX2.
RX3 (jei naudojama)
1 būsena - atlikite žingsnius 1-3 ir 5.
2 būsena - atlikite žingsnius 1-2 ir tada paspauskite PROG ir CH2 ant
RX3 tada 5 žingsnį.
3 būsena - atlikite žingsnius 1-2 ir tada paspauskite PROG ir CH3 ant
RX3.
5 žingsnis
TP4000-RF - Paspauskite V arba Λ kad nustatytumėte temperatūrą
– prietaisas dabar grįš į veikimo režimą.
4.0 TP4000/TP4000 RF programavimas
TR
HR
RO
HU
LT
Plačiau apie šią funkciją skaitykite Vartotojo instrukcijoje.
