MAKING MODERN LIVING POSSIBLE
Tool4Cool®
Bedienungsanleitung für den BD350GH Controller
REFRIGERATION &
AIR CONDITIONING DIVISION
BD350GH Controller
Bedienungsanleitung
2 |
DEHC.PI.100.I1.03/520N0669 |
BD350GH Controller
Bedienungsanleitung
1.0Einführung
1.1 |
Einsatzbereiche............................................................................................................................ |
5 |
1.2 |
Kälteleistung ................................................................................................................................ |
5 |
1.3 |
Funktionen.................................................................................................................................... |
5 |
1.4 |
Programmierschnittstelle......................................................................................................... |
5 |
2.0Der Gebrauch von Tool4Cool®
2.1 |
Prüfliste .......................................................................................................................................... |
7 |
2.2 |
Leitungen anschließen ............................................................................................................. |
8 |
2.3 |
Software installieren und konfigurieren ............................................................................ |
9 |
3.0Handhabung der Benutzeroberfläche
3.1 |
Benutzeroberfläche ................................................................................................................. |
11 |
3.2 |
Bedienung .................................................................................................................................. |
11 |

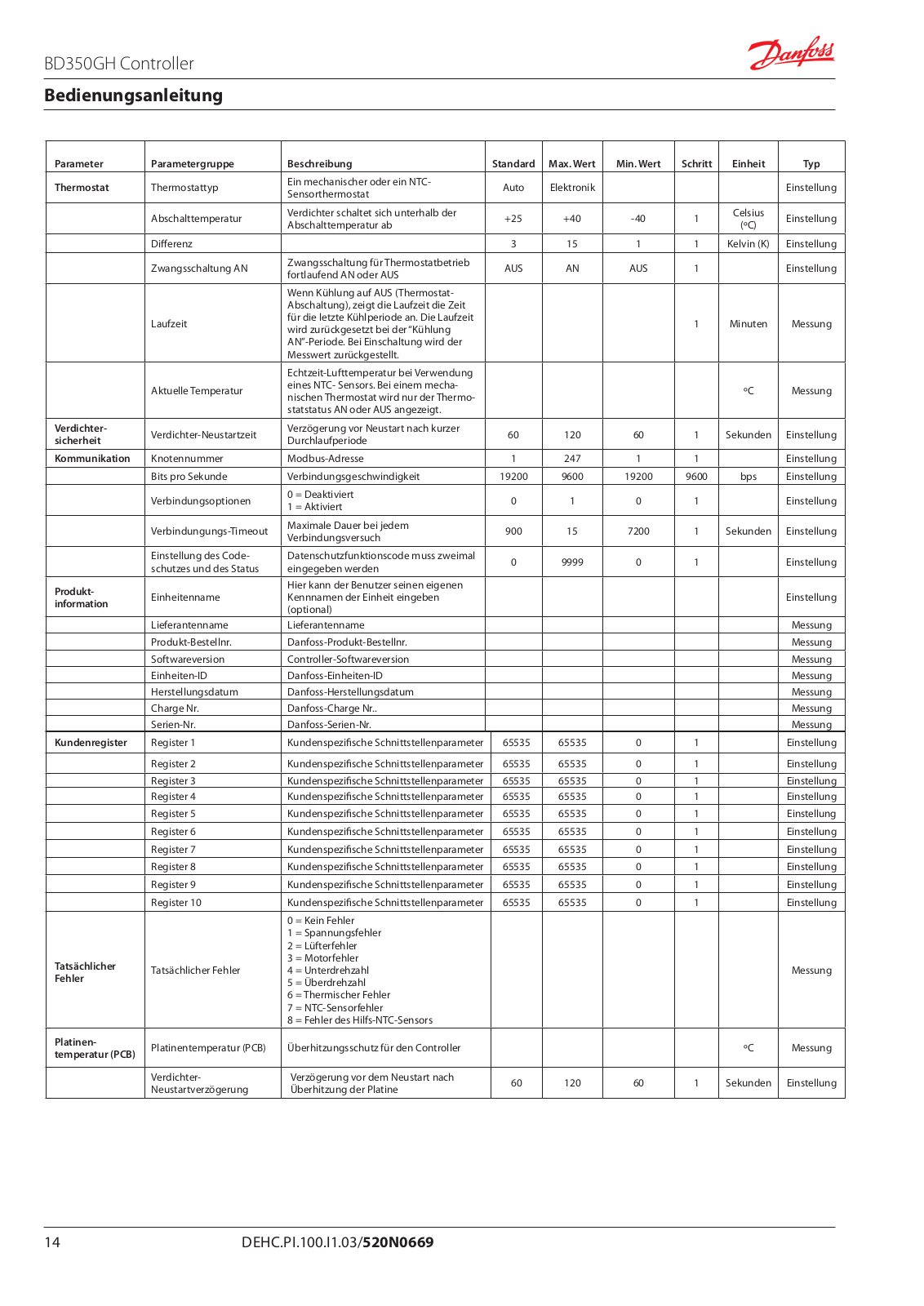

4.0Parameter

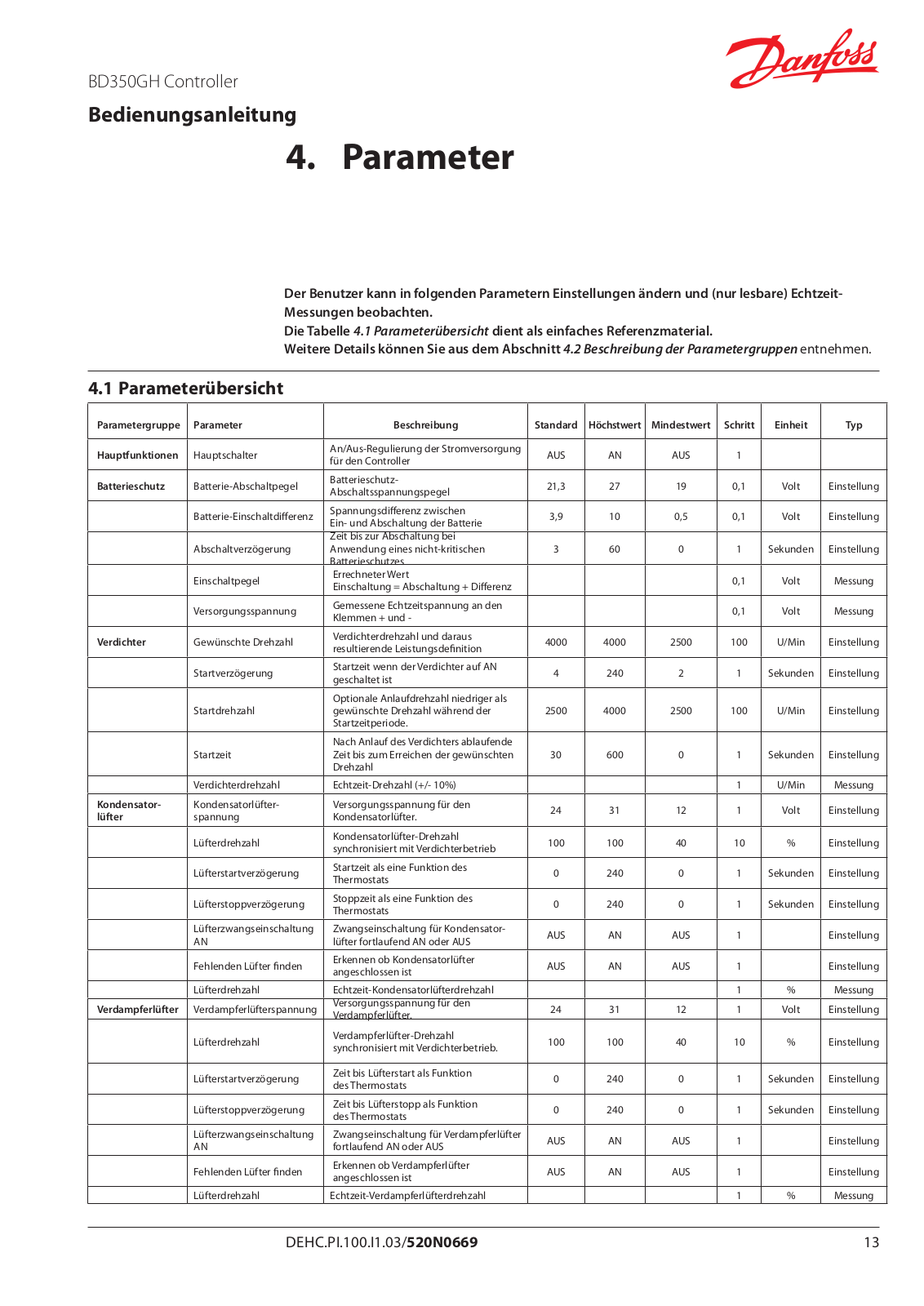

4.1 Parameterübersicht.................................................................................................................. |
13 |
|
4.2 Beschreibung der Parameter ............................................................................................... |
15 |
|
4.2.1 |
Hauptfunktionen........................................................................................................ |
15 |
4.2.2 |
Batterieschutz.............................................................................................................. |
15 |
4.2.3 |
Verdichter ..................................................................................................................... |
16 |
4.2.4 |
Kondensatorlüfter...................................................................................................... |
17 |
4.2.5 |
Verdampferlüfter ....................................................................................................... |
17 |
4.2.6 |
Thermostat.................................................................................................................... |
18 |
4.2.7 |
Verdichtersicherheit.................................................................................................. |
19 |
4.2.8 |
Datenübertragung..................................................................................................... |
19 |
4.2.9 |
Produktinformationen.............................................................................................. |
20 |
4.2.10 |
Kundenregister .......................................................................................................... |
20 |
4.2.11 |
Tatsächlicher Fehler................................................................................................... |
20 |

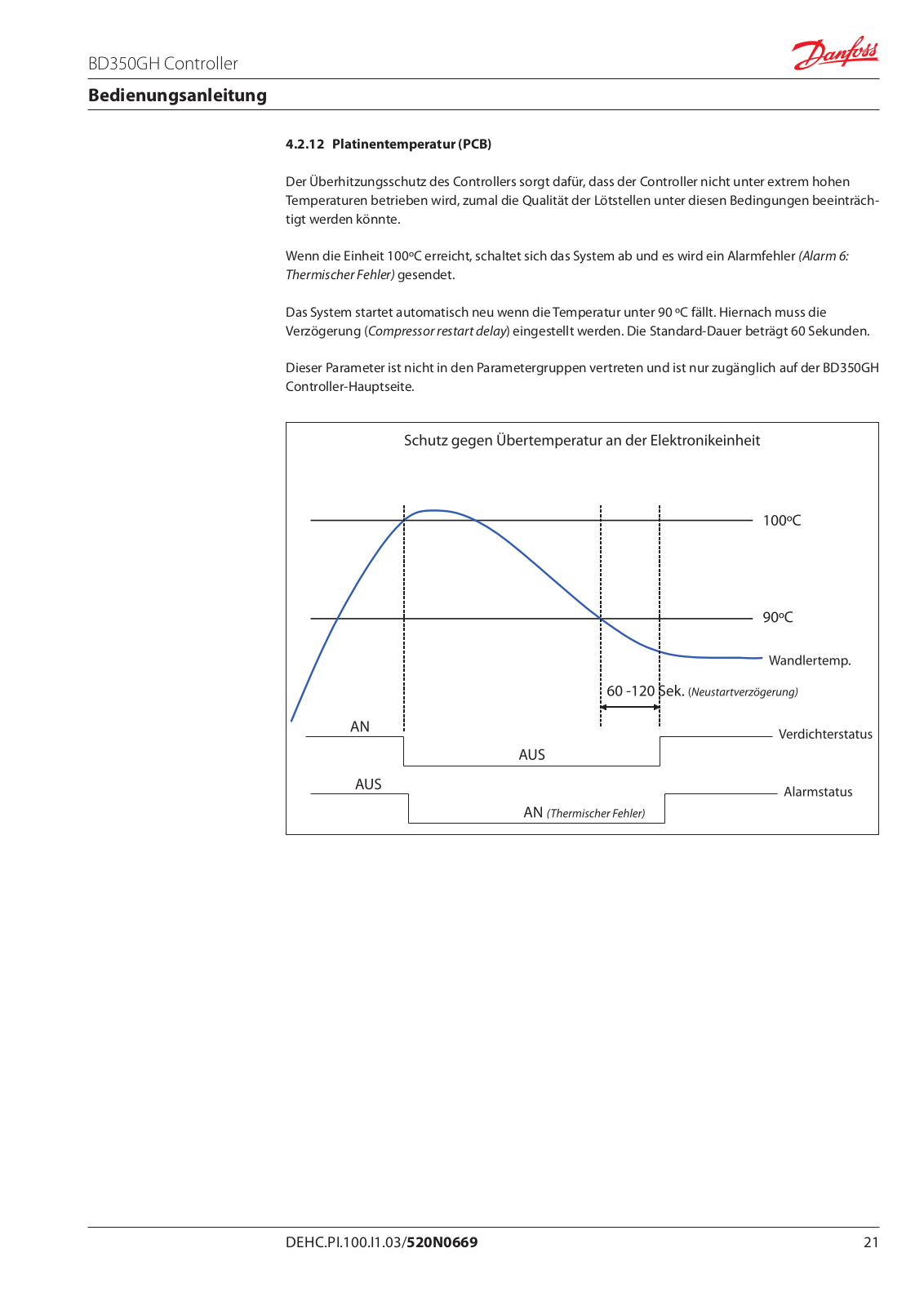

4.2.12 |
Platinentemperatur (PCB)....................................................................................... |
21 |
5.0Technische Daten des BD350GH-Verdichters
|
5.1 |
Generelles .................................................................................................................................. |
23 |
|
5.2 |
Leistungstabellen des BD350GH-Verdichters ................................................................ |
24 |
|

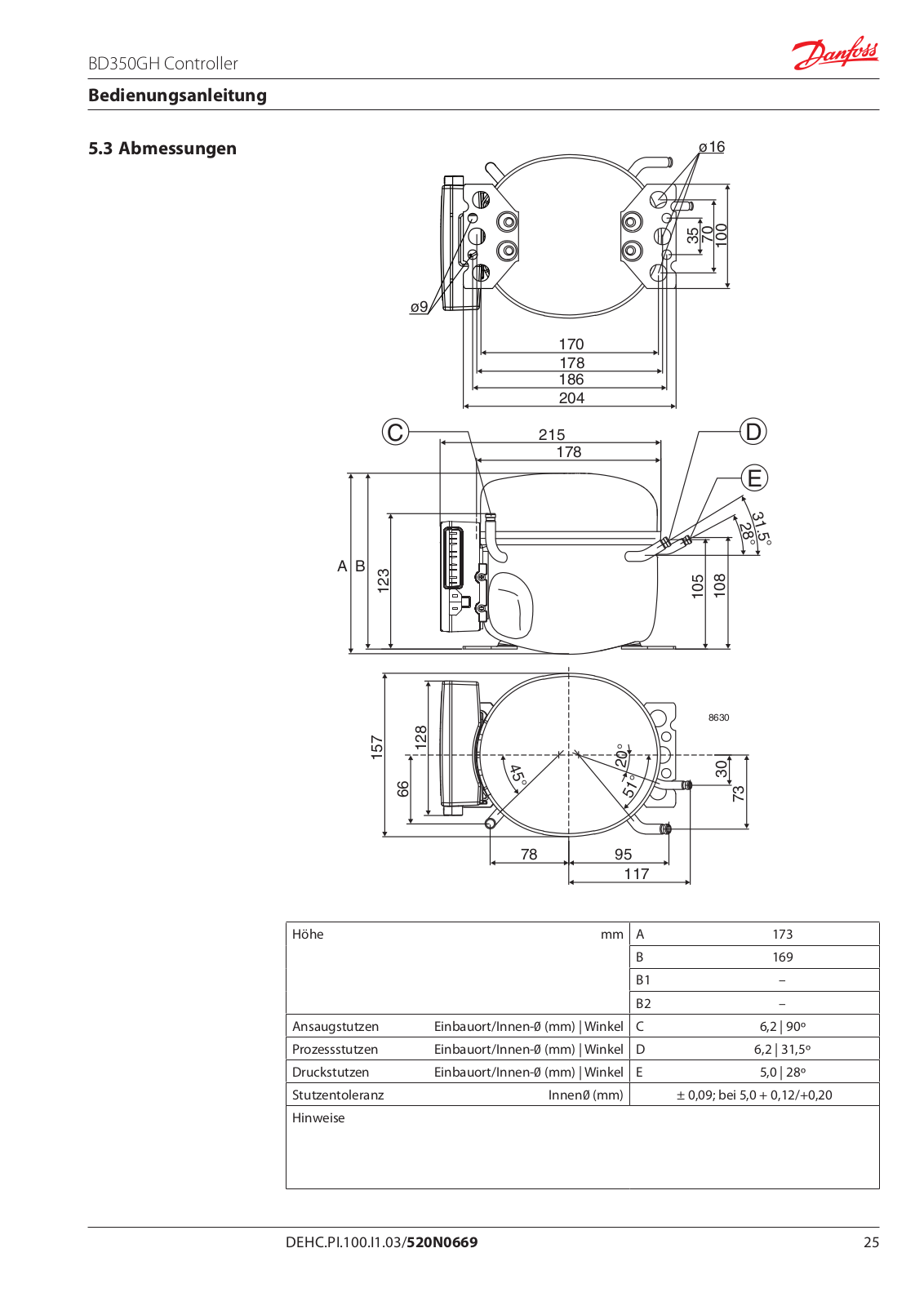

5.3 |
Abmessungen .......................................................................................................................... |
25 |
6.0 |
Bestellungen ................................................................................................................................. |
27 |
|
7.0 |
Weitere Informationen ........................................................................................................... |
29 |
DEHC.PI.100.I1.03/520N0669 |
3 |
4
BD350GH Controller
Bedienungsanleitung
1.Einführung
1.1Einsatzbereiche Das BD350GH 24 VDC-Verdichtersystem dient hauptsächlich für Anti-Leerlauf-Anwendungen in der
Parkstellung.
Zusätzliche mögliche Anwendungsmöglichkeiten:
•Punktuelle Kühlung in Bussen, Golfwagen, kleinen Booten, Gabelstaplern,Wohnmobilen usw.
•Luftfrachtkühlung
•Kühlung von Schaltschränken und Batterien in Funkstationen für Mobiltelefone
1.2 Kälteleistung |
Die Kälteleistung desVerdichters beträgt ungefähr 900Watt @ Pe/Pc ~+15/+55°C |
|
Das System ist betriebsfähig bei Umgebungstemperaturen von bis zu +55 ºC (131 F). |
|
Die Betriebsbedingungen sind hohe Verdampfungstemperaturen (HBP für High Back Pressure). |
1.3 Funktionen
Die Hauptfunktionen des BD350GH Verdichtersystems sind:
•Motor /Verdichterdrehzahlregelung
•Thermostatregelung (AN / AUS oder Elektronik über den NTC-Temperatursensor)
•Kondensator-Lüfterregelung
•Verdampfer-Lüfterregelung
•Kommunikationsschnittstelle
•Überwachungsfunktion
•Fehler & Ereignisprotokoll
•Batterieschutzfunktionen
•Hauptschalter
•Protokoll für bestimmte Parameter
•Optimierung bestimmter Parameter durch PC-Software vor Beginn der Serienproduktion
1.4Programmierschnittstelle
Der Controller zugänglich entweder über
-das Danfos-SoftwaretoolTool4Cool® LabEdition, oder
-über eine kundenspezifische Schnittstelle. Für weitere Informationen bezüglich kundenspezifischer Schnittstellen kontaktieren Sie bitte Danfoss.
DEHC.PI.100.I1.03/520N0669 |
5 |
6
BD350GH Controller
Bedienungsanleitung
2. Der Gebrauch von Tool4Cool®
Die Installation umfasst folgende Schritte:
•Prüfliste
•Anschließen der Leitungen
•Installation und Konfiguration der Software
2.1 Prüfliste |
Prüfen Sie vor Installationsbeginn, ob folgendeTeile vorhanden sind: |
||
|
|
|
|
|
Danfoss BD350GH Elektronischer |
|
|
|
Controller Softwareversion 1.00 |
|
|
|
|
|
|
|
Tool4Cool® LabEdition- |
|
|
|
Softwareinstallations-CD |
|
|
|
|
|
|
|
Produktschlüssel für den Controller des |
|
|
|
BD-Verdichters |
DH3TT6RBAD1GW8G68ZM1N8G62ZMCOO916IER6GH2YZEIR |
|
|
|
|
|
|
• |
Stromversorgungsleitung |
|
|
|
|
|
|
• |
NTC-Temperatursensor |
|
|
|
|
|
|
• |
Gateway mit Leitungen (Bestellnr. |
|
|
|
105N9501) |
|
|
|
|
|
Bestellungen: Siehe 6.0
DEHC.PI.100.I1.03/520N0669 |
7 |
BD350GH Controller
Bedienungsanleitung
2.2Leitungen anschließen
USB 2.0 A/B Cable |
Gateway |
OneWire/LIN Gateway Datenleitung |
Elektronikeinheit
USB-Stecker für den PC
COM-Stecker für den PC
NTC-Temperatursensor
USB-Stecker für den PC
Serielle RS232 Leitung mit USB Versorgungsspannung |
Stromversorgungsleitung |
Schaltplan
USB
COM
USB
(nur zur Stromversorgung)
NTC-Widerstand
– t°
Option 2
Option 2 |
|
|
|
|
|
|
One Wire |
|
Tx Rx |
Danfoss One Wire |
LIN Gateway |
|
|
||
|
LIN Gateway |
|
|
|
|
One Wire |
|
|
USB |
Code n o 105N9501 |
/ LIN |
|
|
RS232/485 E ectron cs |
|
Option 1 |
|
USB 2 0 (One Wire / L N) |
|
|
RS232 |
|
|
|
|
|
|
|
|
RS485 |
|
mech. Thermostat |
- |
|
Lüfter |
||
|
+ |
optional |
|
- |
Option 1 |
Lüfter |
|
+ |
optional |
Sicherung Hauptschalter
Strom-
versorgung
8633-ger
Anschlusstecker
8 |
DEHC.PI.100.I1.03/520N0669 |
BD350GH Controller
Bedienungsanleitung
DieVerdicher-Steuerungseinheit (Controller) verfügt über folgende Anschlüsse:
I, C, + Modbus Datenübertragung. I = Übertragung C & + Stromversorgung.
C,T Thermostatanschluss. Es kann ein Danfoss-NTC-Temperatursensor (Option 2) oder ein
mechanisches AN/AUS-Thermostat (Option 1)
Fe, + Verdampferlüfter (optional) 24V DC, 0-24V, max. 40Watt Ausgangsleistung, Impulsbreite
moduliert.
Fc, + Kondensatorlüfter (optional) 24V DC, 0-24V, max. 40Watt Ausgangsleistung, Impulsbreite
moduliert.
-, + |
Netzspannung. Nennspannung 24VDC- |
Bereich: 17 to 31,5VDC |
||||
Leitungsabmessungen |
|
|
|
|
||
|
|
|
|
|
||
Größe |
Max. Länge* |
|
|
|||
Quer- |
|
AWG |
24V System |
|
|
|
|
|
|
|
|
||
schnitt |
|
|
|
|
|
|
|
|
|
|
|
||
[mm2] |
|
[Dicke] |
[m] |
[Fuß] |
|
|
2 x 4 |
|
11 |
1.5 |
4.92 |
|
|
2 x 6 |
|
9 |
2 |
6.60 |
|
|
|
|
|
|
|
|
|
* „Länge“ bedeutet Abstand zwischen Batterie und Elektronikeinheit.
2.3Software installieren und konfigurieren
Kurzanweisungen für die Installation und Konfiguration der Software können Sie aus dem Dokument Kurzanleitung für den BD350GH mit der Tool4Cool®-LabEdition entnehmen.
Detaillierte Anweisungen können Sie im Dokument Tool4Cool® LabEdition Bedienungsanleitung nachlesen.
Diese Handbücher werden mit der Tool4Cool®-Software geliefert.
DEHC.PI.100.I1.03/520N0669 |
9 |
