Code : 140B0499
TAI63
Thermostat électronique pour plancher PRE
ou plancher à faible inertie
MANUEL D'INSTALLATION ET D'UTILISATION
216637
Avertissements
• Lire attentivement cette notice avant toute
installation.
• L’appareil doit être installé selon les normes en
vigueur.
• Avant toute intervention, veuillez couper le
courant.
• Ne pas essayer de réparer cet appareil vousmême, un service après-vente est à votre
disposition.
• Par souci de clarté, les schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les
protections et autres accessoires exigés par les
normes.
La norme NF C15-100 et les règles de l'art
doivent être respectées. Il est nécessaire que
les appareils connectés ou environnants ne
créent pas de perturbations trop fortes
(directives 2014/30/EU).
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées
par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services.
- 2 -
1- Sommaire
2- Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.1 Principe du fil pilote (standard GIFAM) . . . . . .5
3- Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . 6
4- Fixation / Raccordement . . . . . . . . . . . . . . . . 7
5- Raccordement . . . . . . . . . . . . . . . . . . . . . . . 8
6- Première mise sous tension . . . . . . . . . . . . . .9
7- Mise en service installateur . . . . . . . . . . . .10
7.1 Choix de la température affichée . . . . . . . . . .10

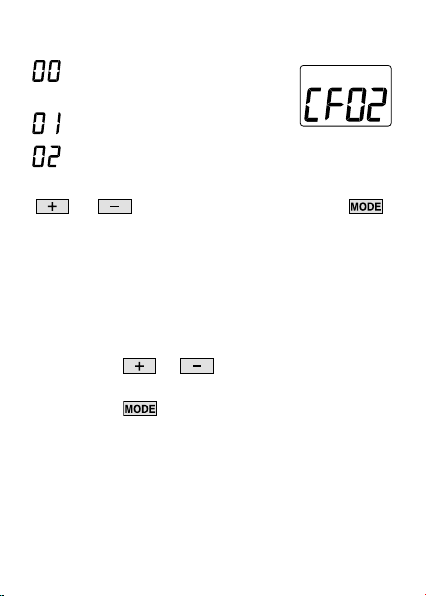

7.2 Choix de la sonde de régulation . . . . . . . . . . .11
7.3 Valeur basse du limiteur . . . . . . . . . . . . . . . . .11
7.4 Valeur haute du limiteur . . . . . . . . . . . . . . . . .12
7.5 Correction de la mesure de température . . . .12
7.6 Verrouillage accès utilisateur . . . . . . . . . . . . .13
7.7 Choix du type d’installation . . . . . . . . . . . . . . .13
7.8 Historique . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

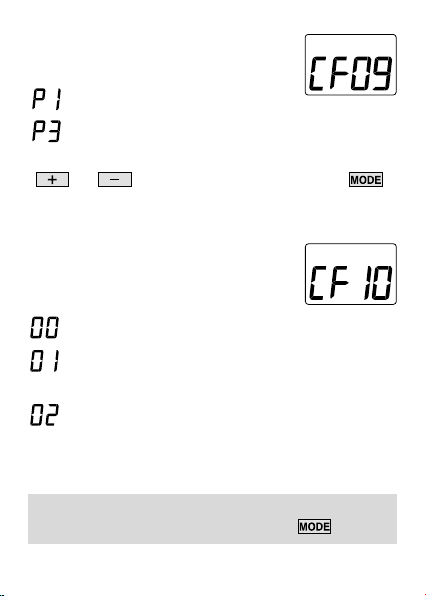

7.9 Mise en chauffe progressive . . . . . . . . . . . . . .15
7.10 Puissance à piloter . . . . . . . . . . . . . . . . . . . .15
7.11 Sortir du mode installateur . . . . . . . . . . . . . .16
8- Fonctionnement . . . . . . . . . . . . . . . . . . . . . 17
8.1 Choix du mode de fonctionnement . . . . . . . .17
8.2 Réglage des températures de consigne . . . .17
9- Caractéristiques techniques . . . . . . . . . . .19
10- Maintenance . . . . . . . . . . . . . . . . . . . . . . .20
- 3 -
Etat du relais Mode en cours
Touches de réglage
Choix du mode
de fonctionnement
ou configuration
(installateur)
Température
de consigne
ou température
mesurée
par le TAI63
Auto
Demande
de chauffe
Arrêt
Confort
Economie
Hors Gel
15 mm 33 mm 80 mm
80 mm
Partie s'intégrant à l'intérieur
de la boîte d'encastrement
2- Présentation
- 4 -
Ordre envoyé
par le programmateur
Température correspondante
régulée par le thermostat
Confort
Confort- 1°C
Réglage confort (de 5°C à +30°C)
Réglage du Confort - 1°C
Confort- 2°C Réglage du Confort - 2°C
Economie
Réglage économie (de 5°C à +30°C)
Hors Gel
Hors Gel réglable de 5°C à 15°C
(par défaut 7°C)
Arrêt Arrêt du chauffage
• Adapté au plancher chauffant électrique type PRE
ou plancher à faible inertie (chape sèche ...).
• Régulation permanente (proportionnelle intégrale),
• Système simple de pilotage (principe du fil pilote),
• Jusqu’à 6 allures de fonctionnement
(standard GIFAM)
2.1 Principe du fil pilote (standard GIFAM)
Le principe du fil pilote permet de sélectionner,
à partir d’un programmateur,
le mode de fonctionnement désiré.
Le TAI63 régule alors la température
correspondante.
- 5 -
3- Emplacement
Le TAI63 est monté semi-encastré dans une boîte
d’encastrement. Il doit être placé dans un endroit
thermiquement représentatif de la pièce à réguler, à
environ 1,50 m du sol à l’abri de toute source de
chaleur (cheminée, influence du soleil, ...) et des
courants d’air (fenêtre, porte...).
Pour éviter des mouvements d’air parasites qui
fausseraient la mesure de la sonde, il est
nécessaire de boucher l’arrivée des fils dans la
boîte d’encastrement (mastic, laine de verre...).
IMPORTANT : Ne pas installer le TAI63 sur un mur
en contact avec l’extérieur ou avec une pièce non
chauffée (ex : garage...).
- 6 -
4- Fixation / Raccordement
M
O
D
E
Ergots
mobiles
"Click"
Pour ouvrir le boîtier, faites
coulisser les ergots mobiles
à l’aide d’un tournevis et
séparer la face avant du
socle à encastrer.
Avant toute manipulation,
coupez l’alimentation
Avant de fixer le socle sur la boîte
d’encastrement, faites passer les fils
par le trou du socle.
Une fois le socle fixé, raccordez
les fils sur le bornier (dénudage
des fils : environ 6 mm).
Laissez accessible le dessous du
thermostat afin d’en faciliter le démontage.
Remettez le capot en
place et verrouillez le
en poussant les
ergots mobiles
vers le bas.
Remettez l’installation
sous tension.
- 7 -
5- Raccordement
N
Fil
Pilote
67
67
L
Charge
10A - 230V
L
Charge 2300W maxi.
Charge
L
Fil pilote issu
du programmateur
Fil pilote issu
du programmateur
Le relais est à dimensionner
en fonction de la puissance à piloter
N
Fil
Pilote
L
Charge
10A - 230V
Sonde
déportée
Sonde
déportée
Une sonde déportée peut être utilisée.
(10 KOhms à 25°C)
