Danfoss SFV 20, SFV 25 Data sheet [es]

Folleto técnico
Válvulas de suguridad
Tipo SFV 20-25
Las válvulas SFV 15 - 25 son válvulas de seguridad con paso en ángulo que dependen de la presión de salida, y están especialmente diseñadas para proteger recipientes y otros componentes contra presiones elevadas.
La válvula está diseñada para cumplir los requisitos de calidad y seguridad requeridos para instalaciones de refrigeración, especicadas por las autoridades internacionales.
Se recomienda la válvula en plantas de refrigeración como válvula de seguridad. El muelle del cuerpo se cierra herméticamente para evitar fugas.
Los diámetros de entrada de la válvula son:
• 18 mm (3/4 in.) para SFV 20, y
• 23 mm (1 in.) para SFV 25.
Se pueden suministrar las válvulas con ajustes de presión entre 10 bar y 25 bar g (145 y 363 psi g).
Existen válvulas con ajustes de presión estándar que tienen un certicado "TÜV Pressure Setting Certicate" para cada una de las válvulas.
Características • Aplicable para todos los refrigerantes HCFC,
HFC, R717 (amoníaco), R744 (CO2) con un rango de temperatura de –30°C/+100°C (–22°F/+212°F).
Datos técnicos
Refrigerantes Aplicable para todos los refrigerantes HCFC, HFC, R717 (amoníaco), R744 (CO2) con un rango de temperatura de –30°C/+100°C (–22°F/+212°F). No se recomiendan los hidrocarburos inamables. Para más información contactar con Danfoss.
Presión Rango de ajuste de presión: 10 - 25 bar g (145 - 363 psi g), Para más información contactar con Danfoss.
Las válvulas están diseñadas para: Máx. presión de resistencia: 43 bar g (624 psi g) Seguridad en fugas: Igual a la presión ajustada
• Clasicación: DNV, CRN, BV, EAC, etc. Para obtener una lista actualizada con las homologaciones de los productos, póngase en contacto con su distribuidor local de Danfoss.
Importante:
Las válvulas SFV dependen de la presión a la salida (si la presión a la salida es mayor que la presión atmosférica, la presión de apertura será mayor que la presión ajustada).
Circunstancias especiales como vibraciones (las cuales se deben evitar) y oscilaciones de presión pueden requerir un aumento en la diferencia entre la presión de trabajo y la presión de cierre.
Ajuste de presión La presión de trabajo debe estar al menos un 15 % por debajo de la presión de ajuste. Esto permite un reajuste perfecto de la válvula de seguridad después de haber estado activada.
Rango de temperatura –30/+100°C (–22/+212°F)
© Danfoss | DCS (MWA) | 2015.10
DKRCI.PD.IB0.A6.05 | 520H0714 | 1
Folleto técnico | Válvulas de suguridad, tipo SFV 20-25
Diseño
Directiva de Equipos a Presión (PED)
Las válvulas SFV están homologadas de acuerdo con las normas europeas especicadas en la Directiva de Equipos a Presión y tienen marca CE. Para más información ver instrucciones.
p + 10%
Presión de apertura
Presión
ajustada p
Presión de reajuste
p – 10%
Presión de trabajo
0 100%
Las válvulas SFV están diseñadas como válvulas de seguridad estándar (DIN 3320), las cuales se recomiendan para plantas de refrigeración. Cuando la presión aumente por encima de la presión de ajuste, la válvula comezará a abrir suavemente, para minimizar la salida de refrigerante. Si la presión continua aumentando,
Válvulas SFV Tamaño nominal 18 mm (0.709 in.) 23 mm (0.906 in.) Clasicado para Grupo de uidos I Categoría IV
Grado de apertura
la válvula abrirá completamente. La válvula de seguridad estará completamente abierta antes de que la presión sea un 10 % más alta que la presión de ajuste, y estará completamente cerrada cuando la presión este un 10 % por debajo de la presión de ajuste.
Conexiones
Disponible con las siguientes conexiones:
y Rosca externa T (ISO 228/1) y Ajustes para soldar (DIN 2448)
Cuerpo
Hecho de acero especial para bajas temperaturas. El husillo y el asiento están hechos de acero inoxidable, para asegurar un funcionamiento preciso incluso en condiciones adversas. La junta del cono de válvula esta hecha de cloropreno especial (neopreno).
Instalación
La válvula de seguridad se debe colocar con el muelle interior hacía arriba. Si la válvula se monta como una válvula de seguridad interna sin precisar la presión de apertura, se puede colocar con el muelle en cualquier posición. Es importante evitar fuerzas estáticas, dinámicas y térmicas, cuando se monta la válvula.
Para la producción del sellado se ha aplicado una técnica muy precisa. Sin embargo, el sellado puede dañarse si entra suciedad desde la tuberías a la válvula.
Se recomienda que las válvulas de seguridad expulsen hacía la presión atmosférica a través de una tubería en forma de U, llena de aceite en la zona de descarga, para prevenir que entre suciedad en la válvula. También se recomienda, que la válvula se monte en pares con una válvula
de tres vías tipo DSV. Para más información ver folleto técnico de válvulas DSV.
Re-calibración/Mantenimiento
En ciertos países las autoridades exigen que las válvulas sean comprobadas una vez al año como mínimo (ver normativas locales).
Control/Identicación
Las válvulas se sellan después del ajuste de presión realizado por Danfoss. Danfoss sólo garantiza el funcionamiento cuando el sellado no es alterado.
Todas las válvulas tienen una placa con la siguiente información:
Diámetro de ujo Ajuste de presión Fecha de producción Número de producción Código de tipo de homologación.
Transporte/Manejo
Las válvulas se colocan con protecciones de cartón especiales y el transporte se hace en cajas de cartón.
Es importante que la protección permanezca alrededor de la válvula hasta que ésta sea instalada.
Para asegurar un funcionamiento correcto, la válvula debe manipularse con cuidado.
© Danfoss | DCS (MWA) | 2015.10
DKRCI.PD.IB0.A6.05 | 520H0714 | 2
Folleto técnico | Válvulas de suguridad, tipo SFV 20-25
Capacidad
El diseño y construcción de la válvula de seguridad ha sido probado y homologado por TÜV. Esta prueba incluye el control del funcionamiento de la válvula además de la
Se puede utilizar el programa de Danfoss (DIRcalc) ó las fórmulas de cálculo, teniendo en cuenta los valores de la presión de salida, y/o
recalentamiento del gas. medida de capacidad, la cual se basa en las curvas y tablas siguientes. Los valores de tabla están basados en gas saturado.
Tabla 1.
Válvula
SFV 20
SFV 25
Tamaño
Entrada Salida
20 mm 25 mm 18 mm 254 mm
¾ in. 1 in. 0.709 in. 0.394 in
25 mm 32 mm 23 mm 415 mm
1 in. 0.906 in. 0.643 in
Diámetro de ujo
d
o
Área de
ujo
Coeciente de descarga
A
0
2
2
2
2
certicado De-rated
K
dr
0.54
0.48
La capacidad de descarga en las válvulas de seguridad se basa en (IS0 4126-1 / prEN 1313 6 (1998)).
qm = 0.2883 × C × A0 × Kdr × Kb √
p
v
qm Caudal de descarga (kg/h) C Función de descarga dependiendo del refrigerante (κ) ver tabla 2 (-) A0 Área de ujo de la válvula de seguridad (mm2). Kdr Coeciente de descarga certicado por TÜV (Kdr = Kd × 0.9), ver tabla 1(-) Kb Factor de corrección para ujo subcrítico. (-)
Kb = 1.0 cuando la presión de salida esta por debajo de la mitad de la presión ajustada (Pb < 0.5 × p)
Para todas las SFV, el factor Kb = 1.0
v Volumen especíco del vapor a la presión de evacuación p (m3/kg) p
Presión ajustada e indicada en la placa metálica de la válvula de seguridad como p
set
a la cual la
set
válvula comienza a abrir.
p
Presión atmosférica. (1 bar)
atm
p Presión de evacuación, p = p
× 1.1 + P
set
(bar absoluta)
atm
Para más detalles sobre lo anterior, ver las normas ISO ó EN.
Tabla 2. Propiedades de los Refrigerantes
Refrigerante
R22 1.17 2.54 R134a 1.12 2.50 R404A 1.12 2.49 R410A 1.17 2.54 R717 (Amoníaco) 1.31 2.64 R744 (CO2) 1.30 2.63 Aire 1.40 2.70
Expoenente
Isentrópico
κ
Funcíon
descarga
C
© Danfoss | DCS (MWA) | 2015.10
DKRCI.PD.IB0.A6.05 | 520H0714 | 3
Folleto técnico | Válvulas de suguridad, tipo SFV 20-25
Capacidad
Capacidad
R404A
R134a
R22
Aire (20°C)
R717
Presión ajustada
SFV 20
Capacidad
Presión ajustada R22 R134a R404A R717 Aire (20°C)
SFV 20
13 bar g 189 psi g
18 bar g 261 psi g
21 bar g 305 psi g
25 bar g 363 psi g
kg/h lb/min
kg/h lb/min
kg/h lb/min
kg/h lb/min
3220
118
4440
163
5215
192
6285
231
3430
126
4800
176
5680
209
6980
257
3500
129
4900
180
5770
212
7125
262
1415
52
1925
71
2235
82
2660
98
1790
66
2435
89
2820
104
3335
122
© Danfoss | DCS (MWA) | 2015.10
DKRCI.PD.IB0.A6.05 | 520H0714 | 4
Folleto técnico | Válvulas de suguridad, tipo SFV 20-25
Capacidad
Capacidad
R404A
R134a
R22
Aire (20°C)
R717
Presión ajustada
SFV 25
Capacidad
Presión ajustada R22 R134a R404A R717 Aire (20°C)
SFV 25
13 bar g 189 psi g
18 bar g 261 psi g
21 bar g 305 psi g
25 bar g 363 psi g
kg/h lb/min
kg/h lb/min
kg/h lb/min
kg/h lb/min
4670
172
6445
237
7565
278
9120
335
4980
183
6965
256
8240
303
10135
372
5075
186
7115
261
8370
308
10340
380
2050
75
2790
103
3240
119
3860
142
2600
96
3530
130
4090
150
4835
178
© Danfoss | DCS (MWA) | 2015.10
DKRCI.PD.IB0.A6.05 | 520H0714 | 5
Folleto técnico | Válvulas de suguridad, tipo SFV 20-25
Especicación de material
No. Pieza Material DIN ISO ASTM
1 Cuerpo Acero G20Mn5 QT
*P285QH *TTSt35N
2 Asiento de válvula Acero Inoxidable X10CrNiS189, 17440 Tipo 17, 683/13 AISI 303
3 Junta de prensaestopas Aluminio
*Junta sin asbestos
4 Parte superior de la válvula Acero St. 37.2, 1652 Fe 360 B, 660 Grado C, A 283
6 Husillo Acero Inoxidable X10CrNiS189, 17440 Tipo 17, 683/13 AISI 303
10 Cono Acero
11 Sellado de cono Cloropreno (Neopreno)
15 Junta de prensaestopas Aluminio
*Junta sin asbestos
17 Muelle Acero Clase C A 679, 17223
23 Junta de prensaestopas Aluminio
*Junta sin asbestos
24 Tapa Acero 9S Mn28, 1651
*R St 37.2, 17100
25 Etiqueta de identicación Aluminio
* Material alternativo.
TW 6, 2604/3-75 Grado 1, A333, A334
Tipo 2, R 683 Fe 360 B, 630
* A350 LF2
Grado C, A 283
© Danfoss | DCS (MWA) | 2015.10
DKRCI.PD.IB0.A6.05 | 520H0714 | 6
Folleto técnico | Válvulas de suguridad, tipo SFV 20-25

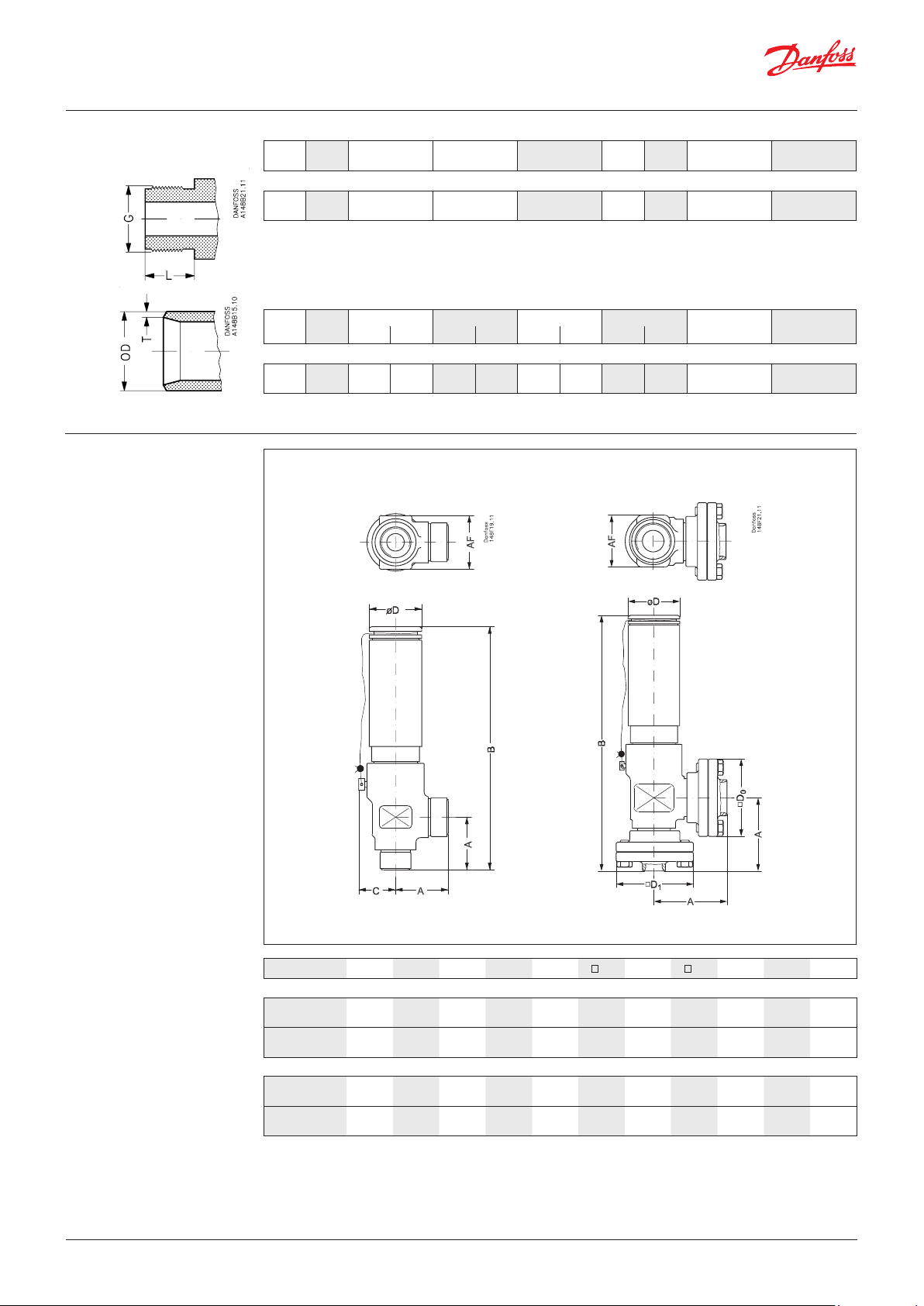

Conexiones
T
DIN
Dimensiones y pesos
Conex.mmConex.
in.
Entrada Salida
L
mmLin.
Rosca externa T, (ISO 228/1)
20
¾1G 1¼
25
Conex. Conex. Entrada (mm) Entrada (in.) Salida (mm) Salida (in.)
mm in. OD T OD T OD T OD T
G 1¼
G 1½ G 1½
20200.79
Fijaciones soldar DIN (2448)
3
20
/
26.9
2.3
1.059
0.091
33.7
2.6
25
4
1
33.7
2.6
1.327
0.102
42.4
2.6
1.337
1.669
SFV 20 - 25 T SFV 20 - 25
con jaciones soldar (bridas)
0.79
0.102
0.102
© Danfoss | DCS (MWA) | 2015.10
Tamaño A B C D
SFV 20 - 25 T, con conexiones roscadas ISO 228/1
SFV 20 (3/4 in.)
SFV 25 (1 in.)
SFV con jaciones soldar, DIN 2448
SFV 20 (3/4 in.)
SFV 25 (1 in.)
Los pesos especícados son aproximados.
mm in.
mm in.
mm in.
mm in.
55
2.17
55
2.17
85
3.35
85
3.35
270
10.63401.57
270
10.63401.57
300
11.81
300
11.81
øD D
0
60
2.36
60
2.36
90
3.54602.36903.54602.36
90
3.54602.36903.54602.36
AF Peso
1
60
2.36
60
2.36
DKRCI.PD.IB0.A6.05 | 520H0714 | 7
4.2 kg
4.2 kg
6.0 kg
6.0 kg
Folleto técnico | Válvulas de suguridad, tipo SFV 20-25
Pedidos Cómo hacer un pedido
La tabla inferior se utiliza para identicar la válvula necesaria.
Observar, que los códigos unicamente sirven para identicar la válvula, algunos pueden no formar parte del programa estándar. Para más información contactar con Danfoss.
CódigosEjemplo de código
SFV 20 T 210
Válvula SFV Válvula de seguridad
Tamaño nominal en mm
(tamaño dedido en las conexiones de la válvula)
Conexiones T - Conexiones rosca externa: ISO 228/1 Tubería roscada
Ajustes de presión Ajuste de presión estándar: 2××
20 DN 20 25 DN 25
210 10 bar g (145 psi g) 211 11 bar g (160 psi g) 212 12 bar g (174 psi g) 213 13 bar g (188 psi g) 214 14 bar g (203 psi g) 215 15 bar g (218 psi g) 216 16 bar g (232 psi g) 217 17 bar g (247 psi g) 218 18 bar g (261 psi g) 219 19 bar g (276 psi g) 220 20 bar g (290 psi g) 221 21 bar g (305 psi g) 222 22 bar g (319 psi g) 223 23 bar g (334 psi g) 224 24 bar g (348 psi g) 225 25 bar g (363 psi g)
Available connections
T DIN welding tting
× × × ×
- Las jaciones para soldar se piden por separado
SFV 20 SFV 25
× × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × ×
Ajuste de presión estándar certicado por TÜV: 3××
310 10 bar g (145 psi g) 311 11 bar g (160 psi g) 312 12 bar g (174 psi g) 313 13 bar g (188 psi g) 314 14 bar g (203 psi g) 315 15 bar g (218 psi g) 316 16 bar g (232 psi g) 317 17 bar g (247 psi g) 318 18 bar g (261 psi g) 319 19 bar g (276 psi g) 320 20 bar g (290 psi g) 321 21 bar g (304 psi g) 322 22 bar g (319 psi g) 323 23 bar g (334 psi g) 324 24 bar g (348 psi g) 325 25 bar g (362 psi g)
Importante!
Cuando los productos necesiten ser certicados de acuerdo con las autoridades de certicación o cuando se necesiten presiones más altas, se debe especicar en el momento del pedido.
SFV 20 SFV 25
× × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × ×
© Danfoss | DCS (MWA) | 2015.10
DKRCI.PD.IB0.A6.05 | 520H0714 | 8
Folleto técnico | Válvulas de suguridad, tipo SFV 20-25
Pedidos
Válvulas SFV certicadas con ajuste de presión estándar
Tamaño
Válvulas SFV certicadas con ajuste de presión estándar
mm in. Tipo Bar g (psi g) Código
203/4SFV20 T 210 10 (145) 2416+254 203/4SFV20 T 211 11 (160) 2416+255 203/4SFV20 T 212 12 (174) 2416+256 203/4SFV20 T 213 13 (189) 2416+150 203/4SFV20 T 214 14 (203) 2416+257 203/4SFV20 T 215 15 (218) 2416+258 203/4SFV20 T 216 16 (232) 2416+259 203/4SFV20 T 217 17 (247) 2416+260 203/4SFV20 T 218 18 (261) 2416+151 203/4SFV20 T 219 19 (276) 2416+261 203/4SFV20 T 220 20 (290) 2416+262 203/4SFV20 T 221 21 (305) 2416+152 203/4SFV20 T 222 22 (319) 2416+241 203/4SFV20 T 223 23 (334) 2416+263 203/4SFV20 T 224 24 (348) 2416+264 203/4SFV20 T 225 25 (363) 2416+183
Válvulas SFV certicadas con ajuste de presión estándar
Tamaño
Válvulas SFV certicadas con ajuste de presión estándar
mm in. Tipo Bar g (psi g) Código
25 1 SFV25 T 210 10 (145) 2416+265 25 1 SFV25 T 211 11 (160) 2416+266 25 1 SFV25 T 212 12 (174) 2416+267 25 1 SFV25 T 213 13 (189) 2416+153 25 1 SFV25 T 214 14 (203) 2416+268 25 1 SFV25 T 215 15 (218) 2416+269 25 1 SFV25 T 216 16 (232) 2416+270 25 1 SFV25 T 217 17 (247) 2416+271 25 1 SFV25 T 218 18 (261) 2416+154 25 1 SFV25 T 219 19 (276) 2416+272 25 1 SFV25 T 220 20 (290) 2416+273 25 1 SFV25 T 221 21 (305) 2416+155 25 1 SFV25 T 222 22 (319) 2416+242 25 1 SFV25 T 223 23 (334) 2416+274 25 1 SFV25 T 224 24 (348) 2416+275
25 1 SFV25 T 225 25 (363) 2416+184
Válvulas SFV certicadas con ajuste de presión
estándar y certicado de ajuste de presión TÜV para
cada válvula
Tamaño
Cada válvula está certicada por un representante de TÜV
mm in. Tipo Bar g (psi g) Código
203/4SFV20 T 310 10 (145) 2416+285 203/4SFV20 T 311 11 (160) 2416+286 203/4SFV20 T 312 12 (174) 2416+287 203/4SFV20 T 313 13 (189) 2416+160 203/4SFV20 T 314 14 (203) 2416+288 203/4SFV20 T 315 15 (218) 2416+289 203/4SFV20 T 316 16 (232) 2416+290 203/4SFV20 T 317 17 (247) 2416+291 203/4SFV20 T 318 18 (261) 2416+161 203/4SFV20 T 319 19 (276) 2416+292 203/4SFV20 T 320 20 (290) 2416+293 203/4SFV20 T 321 21 (305) 2416+162 203/4SFV20 T 322 22 (319) 2416+294 203/4SFV20 T 323 23 (334) 2416+295 203/4SFV20 T 324 24 (348) 2416+296 203/4SFV20 T 325 25 (363) 2416+186
Válvulas SFV certicadas con ajuste de presión
estándar y certicado de ajuste de presión TÜV para
cada válvula
Tamaño
Cada válvula está certicada por un representante de TÜV
mm in. Tipo Bar g (psi g) Código
25 1 SFV25 T 310 10 (145) 2416+297 25 1 SFV25 T 311 11 (160) 2416+298 25 1 SFV25 T 312 12 (174) 2416+299 25 1 SFV25 T 313 13 (189) 2416+163 25 1 SFV25 T 314 14 (203) 2416+300 25 1 SFV25 T 315 15 (218) 2416+301 25 1 SFV25 T 316 16 (232) 2416+302 25 1 SFV25 T 317 17 (247) 2416+303 25 1 SFV25 T 318 18 (261) 2416+164 25 1 SFV25 T 319 19 (276) 2416+304 25 1 SFV25 T 320 20 (290) 2416+305 25 1 SFV25 T 321 21 (305) 2416+165 25 1 SFV25 T 322 22 (319) 2416+306 25 1 SFV25 T 323 23 (334) 2416+307 25 1 SFV25 T 324 24 (348) 2416+308 25 1 SFV25 T 325 25 (363) 2416+187
Bridas y juntas
Kits de reparación
© Danfoss | DCS (MWA) | 2015.10
Tipo Código
Bridas y juego de juntas para SFV 20 148F3020 Bridas y juego de juntas para SFV 25 148F3021
Tipo Código
Kit de reparación para SFV 20 (juntas y cono) 2453+082 Kit de reparación para SFV 25 (juntas y cono) 2453+083
DKRCI.PD.IB0.A6.05 | 520H0714 | 9
© Danfoss | DCS (MWA) | 2015.10
DKRCI.PD.IB0.A6.05 | 520H0714 | 10
