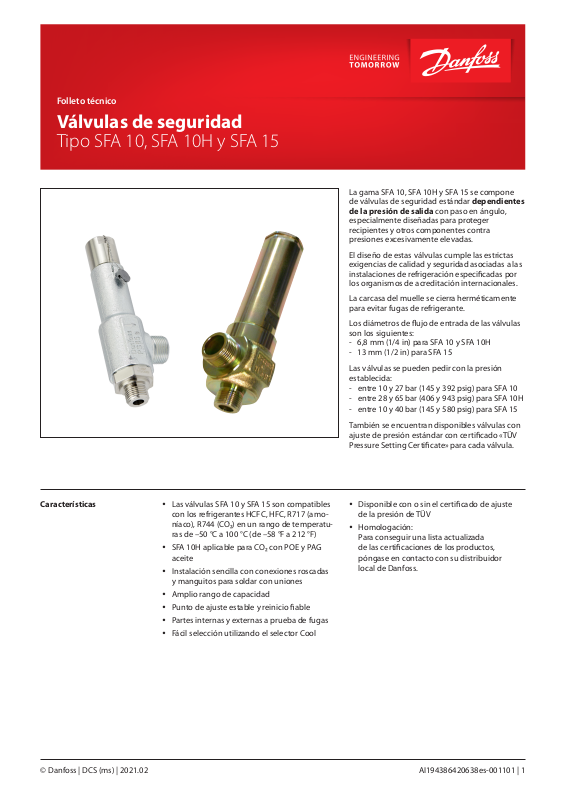

Folleto técnico
Válvulas de seguridad
Tipo SFA 10, SFA 10H y SFA 15
La gama SFA 10, SFA 10H y SFA 15 se compone
de válvulas de seguridad estándar dependientes
de la presión de salida con paso en ángulo,
especialmente diseñadas para proteger
recipientes y otros componentes contra
presiones excesivamente elevadas.
El diseño de estas válvulas cumple las estrictas
exigencias de calidad y seguridad asociadas a las
instalaciones de refrigeración especificadas por
los organismos de acreditación internacionales.
La carcasa del muelle se cierra herméticamente
para evitar fugas de refrigerante.
Los diámetros de flujo de entrada de las válvulas
son los siguientes:
- 6,8 mm (1/4 in) para SFA 10 y SFA 10H
- 13 mm (1/2 in) para SFA 15
Las válvulas se pueden pedir con la presión
establecida:
- entre 10 y 27 bar (145 y 392 psig) para SFA 10
- entre 28 y 65 bar (406 y 943 psig) para SFA 10H
- entre 10 y 40 bar (145 y 580 psig) para SFA 15
También se encuentran disponibles válvulas con
ajuste de presión estándar con certificado «TÜV
Pressure Setting Certificate» para cada válvula.
Características y Las válvulas SFA 10 y SFA 15 son compatibles
con los refrigerantes HCFC, HFC, R717 (amoníaco), R744 (CO₂) en un rango de temperaturas de –50 °C a 100 °C (de –58 °F a 212 °F)
y SFA 10H aplicable para CO₂ con POE y PAG
aceite
y Instalación sencilla con conexiones roscadas
y manguitos para soldar con uniones
y Amplio rango de capacidad
y Punto de ajuste estable y reinicio fiable
y Partes internas y externas a prueba de fugas
y Fácil selección utilizando el selector Cool
© Danfoss | DCS (ms) | 2021.02
y Disponible con o sin el certificado de ajuste
de la presión de TÜV
y Homologación:
Para conseguir una lista actualizada
de las certificaciones de los productos,
póngase en contacto con su distribuidor
local de Danfoss.
AI194386420638es-001101 | 1
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Datos técnicos y Refrigerantes
SFA 10 y SFA 15 tienen junta tórica CR y
son compatibles con los refrigerantes HCFC,
HFC, R717 (amoníaco), R744 (CO₂) en un rango
de temperaturas de –50 °C a 100 °C (de –58 °F
a 212 °F) y presión establecida no inferior a una
temperatura de saturación de –30 °C (–22 °F).
SFA 10H tiene junta tórica de EPDM y es
aplicable para CO₂ con aceite POE y PAG solo
dentro de un rango de temperaturas de –50 °C
a 100 °C (–58 °F a 212 °F).
No se recomienda el uso con hidrocarburos
inflamables. Si desea obtener información
complementaria, póngase en contacto
con su distribuidor local de Danfoss.
Para SFA 10 y SFA 15 con junta tórica CR:
a temperaturas estáticas por debajo de –30 °C
(–22 °F), la junta tórica se endurece y no se
puede garantizar la estanqueidad total de la
válvula. Por encima de –30 °C (–22 °F), la junta
tórica se vuelve blanda y vuelve a ser comple-
tamente funcional.
¡Tenga cuidado con el R744 (CO₂)! Debido a lo
mencionado más arriba, la presión establecida
mínima para que la válvula funcione correcta-
mente con R744 (CO₂) es de 27°bar (392°psig).
De este modo, se garantiza el funcionamiento
adecuado de la válvula en caso de un alivio de
presión repentino.
A temperaturas estáticas superiores a 60 °C
(140 °F) puede reducirse gradualmente la vida
útil de la junta tórica y es necesario realizar el
mantenimiento de la válvula con más frecuencia.
En caso de que la válvula libere la presión,
consulte las instrucciones de instalación
de la gama SFA 10.
y Presión
Rango de ajuste de presión:
SFA 10: 10 – 65 bar (145 – 943 psig).
SFA 15: 10 – 40 bar (145 – 580 psig).
Si desea obtener información complementaria,
póngase en contacto con su distribuidor local
de Danfoss.
Importante: La válvula de seguridad SFA
es dependiente de la presión de salida
(si la presión de salida es superior a la presión
atmosférica, la presión de apertura será
superior a la presión establecida indicada).
y Ajuste de la presión
La presión de funcionamiento de la planta
debe ser al menos un 15 % inferior a la presión
establecida y la pérdida de presión aguas
arriba debe ser <3 % de la presión establecida
de la válvula. Esto permite que la válvula
de seguridad pueda volver a asentarse
perfectamente tras su accionamiento.
y La existencia de circunstancias especiales,
como las vibraciones (que se deberían evitar)
y las variaciones de presión, podría requerir
una mayor diferencia entre la presión de
trabajo y la presión de cierre.
2 | AI194386420638es-001101
Directiva de Equipos a Presión (PED)
Las válvulas SFA están homologadas según
los requisitos de la norma europea especificada
en la Directiva de Equipos a Presión (PED)
y poseen marcado CE.
Si desea obtener más información o conocer
cuáles son las limitaciones de uso, consulte
la guía de instalación.
SFA 10 / SFA 10H SFA 15
Diámetro
interno nominal
Clasificado para Grupo de fluidos I
Categoría IV
6,8 mm (1/4 in) 13 mm (0,512 in)
© Danfoss | DCS (ms) | 2021.02
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Diseño
p + 10 %
Presión de apertura
Presión establecida P
Presión de reasentamiento
p – 10 %
Presión de trabajo
0 100 % Grado de apertura
La SFA está diseñada como una válvula
de seguridad cargada directamente y se
recomienda especialmente para aplicaciones de
refrigeración. Cuando la presión supera la presión
establecida, la válvula de seguridad comienza
a abrirse ligeramente para minimizar la salida
de refrigerante. Si la presión sigue aumentando,
Conexiones
Se encuentran disponibles con las siguientes
conexiones:
y Rosca externa T (ISO 228/1)
y Racores de soldadura, salida (EN 10220)
y NPT macho (ANSI/ASME B1.20.1) solo SFA 10(H)
Carcasa
Fabricada en acero especial homologado
para el funcionamiento a baja temperatura.
El eje, el cono y el asiento son de acero inoxidable
para garantizar un funcionamiento preciso
incluso en condiciones extraordinarias. La junta
del cono de la válvula es de un compuesto de
cloropreno especial (neopreno).
la válvula se abre completamente. La válvula
de seguridad estará completamente abierta
antes de que la presión sea un 10 % superior
a la presión establecida, y se cerrará por
completo antes de que la presión sea
un 10 % inferior a la presión establecida.
También se recomienda instalar las válvulas
por parejas junto con una válvula de cierre doble
de tipo DSV10, DSV1 o DSV2. Si desea obtener
más información, consulte el folleto técnico
de la gama DSV.
Recalibración/mantenimiento
En algunos países, las autoridades exigen
revisar las válvulas al menos una vez al año
(consulte las normas locales).
Control/Identificación
Después de ajustar la presión establecida en
Danfoss, las válvulas se sellan. Por esta razón,
Danfoss solo puede garantizar el funcionamiento
correcto si la junta permanece intacta.
© Danfoss | DCS (ms) | 2021.02
Instalación
Para garantizar el funcionamiento preciso de la
válvula de seguridad, esta debe instalarse con la
carcasa del muelle hacia arriba. Cuando la válvula
está montada, es importante evitar la influencia
de fuerzas estáticas, dinámicas y térmicas.
En la producción de la junta se ha aplicado una
técnica muy precisa. Sin embargo, la junta puede
resultar dañada si la suciedad llega del sistema
de tuberías a la válvula.
Se recomienda abrir las válvulas de seguridad
al aire libre con un tubo en U lleno de aceite
en la conexión de descarga para evitar que
entre suciedad en la válvula.
En entornos extremos, se recomienda usar una
válvula con fuelle para protegerla del refrigerante
contaminado con suciedad y partículas.
Todas las válvulas se entregan con una placa
metálica que contiene la siguiente información:
- Diámetro de flujo
- Presión establecida
- Fecha de producción
- Número de producción
- Código de tipo aprobado
Transporte/manipulación
Las válvulas están equipadas con cubiertas
de protección especiales y embaladas en cajas
de transporte fabricadas específicamente.
Es importante que la cubierta permanezca
en la válvula hasta su instalación.
Para garantizar el funcionamiento exacto y preciso
de la válvula, esta debe instalarse con cuidado.
AI194386420638es-001101 | 3
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Capacidad
El diseño y la construcción de la válvula
de seguridad está probado y homologado
por TÜV. Las pruebas incluyen el control
del funcionamiento de la válvula, así como
Si es necesario tener en cuenta, por ejemplo,
la presión de salida o un gas recalentado,
pueden usarse las fórmulas o el programa
de cálculo de Danfoss (Coolselector2).
la medición de la capacidad, representada
en las curvas y las tablas de las siguientes
páginas. Los valores de la tabla se basan
en gas saturado.
Tabla 1.
Válvula
SFA 10
SFA 10H
SFA 15
Tamaño nominal Diámetro de flujo
d
Entrada Salida
10 mm 15 mm 6,8 mm 36,3 mm²
3
/
in ½ in 0,268 in 0,056 in² 0,048 in²
8
15 mm 20 mm 13 mm 133 mm²
½ in ¾ in 0,512 in 0,206 in² 0,150 in²
o
Área de flujo
A
0
Coeficiente de descarga
rebajado y certificado
K
dr
0,85
0,73
Área de descarga
efectiva
A0 × K
30,9 mm²
97 mm²
La capacidad de descarga de las válvulas de seguridad se basa en (IS0 4126-1 / EN 1313 6).
p
qm = 0,2883 × C × A0 × Kdr × Kb √
–
v
qm Capacidad de descarga (kg/h).
C Función de descarga dependiendo del refrigerante actual (κ); consulte la tabla 2 (-).
A0 Área de flujo de la válvula de seguridad (mm²).
K
Coeficiente de descarga rebajado (Kdr = Kd × 0,9), (el Kdr está certificado por TÜV);
dr
consulte la tabla 1 (-).
Kb Factor de corrección para flujo subcrítico (-).
Kb = 1,0 cuando la presión de salida es inferior aproximadamente a 0,5 × presión de alivio
(Pb < 0,5 × p).
Para todas las válvulas de seguridad SFV Kb = 1,0
v Volumen específico del vapor en la presión de alivio p. (m3/kg).
p
Presión establecida; la presión predeterminada a la que la válvula de alivio de presión
set
en funcionamiento comienza a abrirse (p
se indica en la placa metálica de la válvula
set
de seguridad). (barauge)
p
Presión atmosférica (1 bar).
atm
p Presión de alivio, p = p
× 1,1 + P
set
(bar absoluto).
atm
Consulte las normas ISO o EN mencionadas anteriormente si desea obtener más información.
dr
Tabla 2. Propiedades de los refrigerantes
Refrigerante
R22 1,17 2,54
R134a 1,12 2,50
R404A 1,12 2,49
R410A 1,17 2,54
R717 (amoníaco) 1,31 2,64
R744 (CO2) 1,30 2,63
Aire 1,40 2,70
Exponente
isentrópico
κ
Función
de descarga
C
4 | AI194386420638es-001101
© Danfoss | DCS (ms) | 2021.02
0
200
400
600
800
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200
3400
10 15 20 25 30 35 40 45 50 55 60 65
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Capacidad
Capacidad
kg/h
SFA 10 y SFA 10H
R134a
R410A
R717
SFA 10 SFA 10H
R744 (CO2)
Aire (20 °C)
Bar
Presión establecida
Capacidad
Presión
establecida
SFA 10 y SFA 10H
10 bar
145 psig
15 bar
218 psig
20 bar
290 psig
25 bar
363 psig
30 bar
392 psig
35 bar
145 psig
40 bar
218 psig
45 bar
290 psig
© Danfoss | DCS (ms) | 2021.02
50 bar
363 psig
55 bar
392 psig
60 bar
363 psig
65 bar
392 psig
qm R134a R410A R717 R744 (CO₂) Aire (20 °C)
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
595,1
22,0
889,0
32,9
1208
44,7
1567
58,0
533,4
19,7
791,2
29,3
1064
39,4
1359
50,3
248,3
9,2
361,7
13,4
476,8
17,6
593,9
22,0
453,2
16,8
662,7
24,5
877,6
32,5
1099
40,7
1299
48.1
1535
56.9
1784
66.1
2050
75.9
2341
86.7
2668
98.8
2994
110.9
3115
115.4
315,3
11,7
460,5
17,0
605,8
22,4
751,0
27,8
875.1
32.4
1017
37.7
1159
42.9
1301
48.2
1442
53.4
1584
58.7
1756
65.0
1868
69.2
AI194386420638es-001101 | 5
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Capacidad
Capacidad
SFA 15
R404A
R134a
Presión establecida
R22
R410A
R744 (CO2)
Aire (20 °C)
R717
Bar
Capacidad
Presión
establecida
SFA 15
10 bar
145 psig
15 bar
218 psig
20 bar
290 psig
25 bar
363 psig
30 bar
435 psig
35 bar
508 psig
40 bar
580 psig
qm R22 R134a R404A R410A R717 R744 (CO2) Aire (20 °C)
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
1749
64
2592
95
3471
128
4409
162
5437
200
6633
244
8104
298
1881
69
2793
103
3804
140
4921
181
6269
230
8370
308
1888
69
2842
104
3883
143
5101
187
6659
245
1652
61
2459
90
3305
121
4248
156
5250
193
6450
237
7911
291
779
29
1135
42
1492
55
1853
68
2227
82
2608
96
2989
110
1424
52
2072
76
2747
101
3441
126
4163
153
4936
181
5718
210
1003
37
1462
54
1922
71
2381
87
2841
104
3301
121
3760
138
6 | AI194386420638es-001101
© Danfoss | DCS (ms) | 2021.02
2
1
4
29
30
10
27
31
26
12
14
13
15
21
33
32
18
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Especificaciones del material SFA 10 y SFA 10H
N.º Pieza Material DIN ISO ASTM
1 Versión con casquillo largo Acero, carbono P285QH
2 Cuerpo de entrada, SFA 10 Acero inoxidable, austenítico X5CrNi 18-10 AISI 304
4 Junta tórica 25,07 × 2,62 CR Cloropreno
10 Junta tórica 6,02 × 2,62 CR
Retención de cojinete
12
inferior
Cojinetes de empuje
13
de rodillo de aguja
Retención de cojinete
14
superior
15 Tornillo de ajuste Acero inoxidable X5CrNi 18-10 AISI 304
18 Tuerca de seguridad SFA 10 Acero 11SMn30
21 Cojinete PTFE Poliestireno, alto impacto
26 Muelle Acero
27 Cojinete SFA 10 Acero inoxidable X2CrNiMo17 AISI 316L
29 Cono para SFA 10 Acero inoxidable X5CrNi 18-10 AISI 304
Tornillo de bloqueo
30
de junta tórica
31 Eje SFA 10 Acero inoxidable X5CrNi 18-10 AISI 304
32 Junta tórica 19,30 × 2,40 Cloropreno
33 Tapa en SFA 10 Acero inoxidable X5CrNi 18-10 AISI 304
SFA 10 Cloropreno
SFA 10H EPDM
Acero inoxidable, austenítico X8CrNiS18-9 AISI 303
Acero inoxidable
Acero inoxidable, austenítico X8CrNiS18-9 AISI 303
Acero inoxidable X5CrNi 18-10 AISI 304
SUS304-JIS G4305
G102Cr18Mo-GB/T3086
AISI 304
© Danfoss | DCS (ms) | 2021.02
AI194386420638es-001101 | 7
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Especificaciones del material SFA 15
N.º Pieza Material DIN ISO ASTM
1 Etiqueta de marcado Acero inoxidable
2 Conector roscado Acero
3 Arandela de la empaquetadura
5 Muelle Acero Clase C, DIN17223
8 Split Acero 94 ELFORZ
9 Arandela de la empaquetadura
11 Retenedor Acero inoxidable X8CrNiS 18-9 AISI 303, A276
12 Arandela de la empaquetadura
16 Parte superior de la válvula Acero
18 Eje de la válvula Acero inoxidable X5CrNi 18-10 AISI 304, A276
20 Cono de la válvula Acero inoxidable X8CrNiS 18-9 AISI 303, A276
21 Bola de acero Acero
22 Sello del cono de la válvula Cloropreno (neopreno)
23 Asiento de la válvula Acero inoxidable X8CrNiS 18-9 AISI 303, A276
24 Cuerpo de la válvula Acero
Aluminio
(Junta sin amianto)
Aluminio
(Junta sin amianto)
Aluminio
(Junta sin amianto)
G20Mn5QT
Alt. S235JRG2
Alt. S355J2G3
G20Mn5QT
Alt. P285QH
Fe360BFN
Fe510D1
LCC, A352
A284C
A572-50
LCC, A352
LF2, A350
8 | AI194386420638es-001101
© Danfoss | DCS (ms) | 2021.02
ø
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Conexiones
T
NPT
DIN
Tipo
TamañommTamaño
in
Entrada Salida
mm
L
L
in
Rosca externa T para tubería, (ISO 228/1)
SFA 10 y SFA 10H 10
3
/
G ½ G ¾ 18 0,71
8
SFA 15 15 ½ G ¾ G 1 15 0,59
Tipo
TamañommTamaño
in
Entrada Salida
L
mm
L
in
Rosca externa NPT, (ANSI/ASME B 1.20.1)
SFA 10 y SFA 10H 10
Tipo
Tamaño Tamaño Entrada (mm) Entrada (in) Salida (mm) Salida (in)
mm in OD T OD T OD T OD T
3
/
NPT ½ NPT ¾ 24 0,94
8
Racores para soldar, DIN (2448)
SFA 10 y SFA 10H 10
3
/
8
- - - - 21,1 2,2 0,83 0,087
SFA 15 15 ½ 21,3 2,3 0,839 0,091 26,9 2,3 1,059 0,091
© Danfoss | DCS (ms) | 2021.02
AI194386420638es-001101 | 9
A
F
A
F
D
A
2
A1
B
SFA 10 with welding fittings
SFA 10 T
SFA 10 T
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15

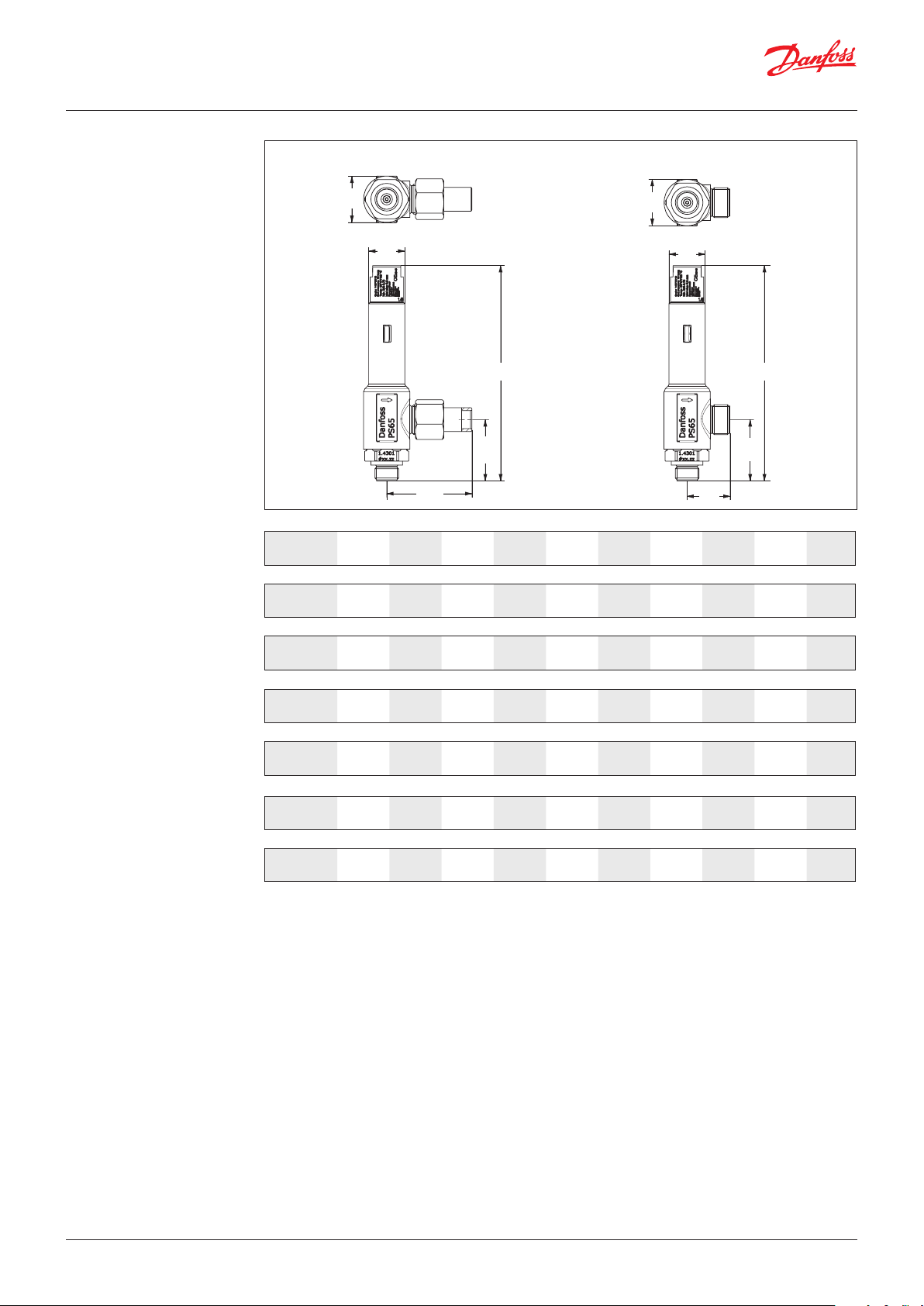

Dimensiones y pesos
Tamaño
de la válvula
SFA 10 T
AF
mm
in
SFA 10(H) T y NPTSFA 10(H) ND con racores para soldar
F
A
AF
D
ØD
B
B
2
A
A2
A1
A1
A1 A2 B ØD AF Peso
38
1,5
54
2,13
175
6,89
32
1,26
ØD
D
B
B
2
A
A2
A1
A1
41
1,61
0,95 kg
2,1 lb
SFA 10 ND
SFA 10 NPT
SFA 10H T
SFA 10H ND
SFA 10H NPT
mm
in
mm
in
mm
in
mm
in
mm
in
76
2,99
44
1,73
38
1,5
76
2,99
44
1,73
54
2,13
64
2,52
54
2,13
54
2,13
64
2,52
175
6,89
185
7,28
191
7,52
191
7,52
201
7,91
32
1,26
32
1,26
32
1,26
32
1,26
32
1,26
41
1,61
41
1,61
41
1,61
41
1,61
41
1,61
1,25 kg
2,75 lb
0,95 kg
2,1 lb
1,1 kg
2,42 lb
1,4 kg
3,1 lb
1,1 kg
2,42 lb
Los pesos especificados únicamente son valores aproximados.
10 | AI194386420638es-001101
© Danfoss | DCS (ms) | 2021.02
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
SFA 15 con racores para soldar
Tamaño
de la válvula
SFA 15 T, con conexiones roscadas ISO 228/1 roscas de tubería
SFA 15 T
(½ in)
SFA 15 con racores para soldar, DIN 2448
SFA 15
(½ in)
Los pesos especificados únicamente son valores aproximados.
mm
in
mm
in
A B ØD AF Peso
45
1,77
83
3,27
210
8,27
248
9,76
45
1,81
45
1,81
SFA 15 T
55
2,17
55
2,17
2,2 kg
4,9 lb
2,5 kg
5,5 lb
© Danfoss | DCS (ms) | 2021.02
AI194386420638es-001101 | 11
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Pedidos Válvulas roscadas SFA 10 G certificadas con ajuste
Válvulas roscadas SFA 10 G certificadas con ajuste
de presión estándar
de presión estándar y certificado de ajuste de la
presión TÜV para cada válvula
Tamaño
mm in
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
Tipo
establecida
en bar (psig)
3
/
SFA 10 T 210 10 (145) 148F4210
8
3
/
SFA 10 T 211 11 (160) 148F4211
8
3
/
SFA 10 T 212 12 (174) 148F4212
8
3
/
SFA 10 T 213 13 (189) 148F4213
8
3
/
SFA 10 T 214 14 (203) 148F4214
8
3
/
SFA 10 T 215 15 (218) 148F4215
8
3
/
SFA 10 T 216 16 (232) 148F4216
8
3
/
SFA 10 T 217 17 (247) 148F4217
8
3
/
SFA 10 T 218 18 (261) 148F4218
8
3
/
SFA 10 T 219 19 (276) 148F4219
8
3
/
SFA 10 T 220 20 (290) 148F4220
8
3
/
SFA 10 T 221 21 (305) 148F4221
8
3
/
SFA 10 T 222 22 (319) 148F4222
8
3
/
SFA 10 T 223 23 (334) 148F4223
8
3
/
SFA 10 T 224 24 (348) 148F4224
8
3
/
SFA 10 T 225 25 (363) 148F4225
8
3
/
SFA 10 T 226 26 (377) 148F4226
8
3
/
SFA 10 T 227 27 (392) 148F4227
8
Presión
Código
Tamaño
mm in
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
Tipo
3
/
SFA 10 T 310 10 (145) 148F4310
8
3
/
SFA 10 T 311 11 (160) 148F4311
8
3
/
SFA 10 T 312 12 (174) 148F4312
8
3
/
SFA 10 T 313 13 (189) 148F4313
8
3
/
SFA 10 T 314 14 (203) 148F4314
8
3
/
SFA 10 T 315 15 (218) 148F4315
8
3
/
SFA 10 T 316 16 (232) 148F4316
8
3
/
SFA 10 T 317 17 (247) 148F4317
8
3
/
SFA 10 T 318 18 (261) 148F4318
8
3
/
SFA 10 T 319 19 (276) 148F4319
8
3
/
SFA 10 T 320 20 (290) 148F4320
8
3
/
SFA 10 T 321 21 (305) 148F4321
8
3
/
SFA 10 T 322 22 (319) 148F4322
8
3
/
SFA 10 T 323 23 (334) 148F4323
8
3
/
SFA 10 T 324 24 (348) 148F4324
8
3
/
SFA 10 T 325 25 (363) 148F4325
8
3
/
SFA 10 T 326 26 (377) 148F4326
8
3
/
SFA 10 T 327 27 (392) 148F4327
8
Presión
establecida
en bar (psig)
Código
12 | AI194386420638es-001101
© Danfoss | DCS (ms) | 2021.02
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Válvulas roscadas SFA 10H G-certificadas con
ajuste de presión estándar
Tamaño
mm in
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
Tipo
3
/
SFA 10 T 228 28 (406) 148F4228
8
3
/
SFA 10 T 229 29 (421) 148F4229
8
3
/
SFA 10 T 230 30 (435) 148F4230
8
3
/
SFA 10 T 231 31 (450) 148F4231
8
3
/
SFA 10 T 232 32 (464) 148F4232
8
3
/
SFA 10 T 233 33 (479) 148F4233
8
3
/
SFA 10 T 234 34 (493) 148F4234
8
3
/
SFA 10 T 235 35 (508) 148F4235
8
3
/
SFA 10 T 236 36 (522) 148F4236
8
3
/
SFA 10 T 237 37 (537) 148F4237
8
3
/
SFA 10 T 238 38 (551) 148F4238
8
3
/
SFA 10 T 239 39 (566) 148F4239
8
3
/
SFA 10 T 240 40 (580) 148F4240
8
3
/
SFA 10 T 241 41 (595) 148F4241
8
3
/
SFA 10 T 242 42 (609) 148F4242
8
3
/
SFA 10 T 243 43 (624) 148F4243
8
3
/
SFA 10 T 244 44 (638) 148F4244
8
3
/
SFA 10 T 245 45 (653) 148F4245
8
3
/
SFA 10 T 246 46 (667) 148F4246
8
3
/
SFA 10 T 247 47 (682) 148F4247
8
3
/
SFA 10 T 248 48 (696) 148F4248
8
3
/
SFA 10 T 249 49 (711) 148F4249
8
3
/
SFA 10 T 250 50 (725) 148F4250
8
3
/
SFA 10 T 251 51 (740) 148F4251
8
3
/
SFA 10 T 252 52 (754) 148F4252
8
3
/
SFA 10 T 253 53 (769) 148F4253
8
3
/
SFA 10 T 254 54 (783) 148F4254
8
3
/
SFA 10 T 255 55 (798) 148F4255
8
3
/
SFA 10 T 256 56 (812) 148F4256
8
3
/
SFA 10 T 257 57 (827) 148F4257
8
3
/
SFA 10 T 258 58 (841) 148F4258
8
3
/
SFA 10 T 259 59 (856) 148F4259
8
3
/
SFA 10 T 260 60 (870) 148F4260
8
3
/
SFA 10 T 261 61 (885) 148F4261
8
3
/
SFA 10 T 262 62 (899) 148F4262
8
3
/
SFA 10 T 263 63 (914) 148F4263
8
3
/
SFA 10 T 264 64 (928) 148F4264
8
3
/
SFA 10 T 265 65 (943) 148F4265
8
Presión
establecida
en bar (psig)
Código
Válvulas roscadas SFA 10H G-certificadas con ajuste
de presión estándar y certificado de ajuste de la
presión TÜV para cada válvula
Tamaño
mm in
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
Tipo
3
/
SFA 10 T 328 28 (406) 148F4328
8
3
/
SFA 10 T 329 29 (421) 148F4329
8
3
/
SFA 10 T 330 30 (435) 148F4330
8
3
/
SFA 10 T 331 31 (450) 148F4331
8
3
/
SFA 10 T 332 32 (464) 148F4332
8
3
/
SFA 10 T 333 33 (479) 148F4333
8
3
/
SFA 10 T 334 34 (493) 148F4334
8
3
/
SFA 10 T 335 35 (508) 148F4335
8
3
/
SFA 10 T 336 36 (522) 148F4336
8
3
/
SFA 10 T 337 37 (537) 148F4337
8
3
/
SFA 10 T 338 38 (551) 148F4338
8
3
/
SFA 10 T 339 39 (566) 148F4339
8
3
/
SFA 10 T 340 40 (580) 148F4340
8
3
/
SFA 10 T 341 41 (595) 148F4341
8
3
/
SFA 10 T 342 42 (609) 148F4342
8
3
/
SFA 10 T 343 43 (624) 148F4343
8
3
/
SFA 10 T 344 44 (638) 148F4344
8
3
/
SFA 10 T 345 45 (653) 148F4345
8
3
/
SFA 10 T 346 46 (667) 148F4346
8
3
/
SFA 10 T 347 47 (682) 148F4347
8
3
/
SFA 10 T 348 48 (696) 148F4348
8
3
/
SFA 10 T 349 49 (711) 148F4349
8
3
/
SFA 10 T 350 50 (725) 148F4350
8
3
/
SFA 10 T 351 51 (740) 148F4351
8
3
/
SFA 10 T 352 52 (754) 148F4352
8
3
/
SFA 10 T 353 53 (769) 148F4353
8
3
/
SFA 10 T 354 54 (783) 148F4354
8
3
/
SFA 10 T 355 55 (798) 148F4355
8
3
/
SFA 10 T 356 56 (812) 148F4356
8
3
/
SFA 10 T 357 57 (827) 148F4357
8
3
/
SFA 10 T 358 58 (841) 148F4358
8
3
/
SFA 10 T 359 59 (856) 148F4359
8
3
/
SFA 10 T 360 60 (870) 148F4360
8
3
/
SFA 10 T 361 61 (885) 148F4361
8
3
/
SFA 10 T 362 62 (899) 148F4362
8
3
/
SFA 10 T 363 63 (914) 148F4363
8
3
/
SFA 10 T 364 64 (928) 148F4364
8
3
/
SFA 10 T 365 65 (943) 148F4365
8
Presión
establecida
en bar (psig)
Código
© Danfoss | DCS (ms) | 2021.02
AI194386420638es-001101 | 13
Folleto técnico | Válvulas de seguridad, Tipo SFA 10, SFA 10H y SFA 15
Válvulas SFA 10 NPT certificadas con ajuste de
presión estándar
Tamaño
mm in
10
10
10
10
10
10
10
10
10
Tipo
3
/
SFA 10 NPT 213 13 (189) 148F5213
8
3
/
SFA 10 NPT 216 16 (232) 148F5216
8
3
/
SFA 10 NPT 217 17 (247) 148F5217
8
3
/
SFA 10 NPT 218 18 (261) 148F5218
8
3
/
SFA 10 NPT 220 20 (290) 148F5220
8
3
/
SFA 10 NPT 221 21 (305) 148F5221
8
3
/
SFA 10 NPT 222 22 (319) 148F5222
8
3
/
SFA 10 NPT 224 24 (348) 148F5224
8
3
/
SFA 10 NPT 225 25 (363) 148F5225
8
Presión
establecida
en bar
(psig)
Código
Válvulas SFA 10H NPT certificadas con ajuste de
presión estándar
Tamaño
mm in
10
10
10
10
10
10
10
10
10
Tipo
3
/
SFA 10 NPT 228 28 (406) 148F5228
8
3
/
SFA 10 NPT 232 32 (464) 148F5232
8
3
/
SFA 10 NPT 235 35 (508) 148F5235
8
3
/
SFA 10 NPT 238 38 (551) 148F5238
8
3
/
SFA 10 NPT 240 40 (580) 148F5240
8
3
/
SFA 10 NPT 250 50 (725) 148F5250
8
3
/
SFA 10 NPT 252 52 (754) 148F5252
8
3
/
SFA 10 NPT 260 60 (870) 148F5260
8
3
/
SFA 10 NPT 265 65 (943) 148F5265
8
Presión
establecida
en bar
(psig)
Código
Válvulas SFA 10 NPT certificadas con ajuste de
presión estándar + DSV 10 NPT
Tamaño
mm in
10
10
10
10
10
10
10
10
10
Tipo
3
/
SFA 10/DSV 10 NPT 213 13 (189) 148F6313
8
3
/
SFA 10/DSV 10 NPT 216 16 (232)
8
3
/
SFA 10/DSV 10 NPT 217 17 (247) 148F6317
8
3
/
SFA 10/DSV 10 NPT 218 18 (261) 148F6318
8
3
/
SFA 10/DSV 10 NPT 220 20 (290)
8
3
/
SFA 10/DSV 10 NPT 221 21 (305) 148F6321
8
3
/
SFA 10/DSV 10 NPT 222 22 (319) 148F6322
8
3
/
SFA 10/DSV 10 NPT 224 24 (348) 148F6324
8
3
/
SFA 10/DSV 10 NPT 225 25 (363) 148F6325
8
Presión
establecida
en bar
(psig)
Código
148F6316
148F6320
Válvulas SFA 10H NPT certificadas con ajuste de
presión estándar + DSV 10 NPT
Tamaño
mm in
10
10
10
10
10
10
10
10
10
Tipo
3
/
SFA 10/DSV 10 NPT 228 28 (406) 148F6328
8
3
/
SFA 10/DSV 10 NPT 232 32 (464)
8
3
/
SFA 10/DSV 10 NPT 235 35 (508)
8
3
/
SFA 10/DSV 10 NPT 238 38 (551) 148F6338
8
3
/
SFA 10/DSV 10 NPT 240 40 (580) 148F6340
8
3
/
SFA 10/DSV 10 NPT 250 50 (725) 148F6350
8
3
/
SFA 10/DSV 10 NPT 252 52 (754) 148F6352
8
3
/
SFA 10/DSV 10 NPT 260 60 (870) 148F6360
8
3
/
SFA 10/DSV 10 NPT 265 65 (943) 148F6365
8
Presión
establecida
en bar
(psig)
Código
148F6332
148F6335
Válvulas SFA 15 T certificadas con ajuste de
presión estándar
Tamaño
mm in
Tipo
15 ½ SFA 15 T 210 10 (145) 148F3210
15 ½ SFA 15 T 211 11 (160) 148F3211
15 ½ SFA 15 T 212 12 (174) 148F3212
15 ½ SFA 15 T 213 13 (189) 148F3213
15 ½ SFA 15 T 214 14 (203) 148F3214
15 ½ SFA 15 T 215 15 (218) 148F3215
15 ½ SFA 15 T 216 16 (232) 148F3216
15 ½ SFA 15 T 217 17 (247) 148F3217
15 ½ SFA 15 T 218 18 (261) 148F3218
15 ½ SFA 15 T 219 19 (276) 148F3219
15 ½ SFA 15 T 220 20 (290) 148F3220
15 ½ SFA 15 T 221 21 (305) 148F3221
15 ½ SFA 15 T 222 22 (319) 148F3222
15 ½ SFA 15 T 223 23 (334) 148F3223
15 ½ SFA 15 T 224 24 (348) 148F3224
15 ½ SFA 15 T 225 25 (363) 148F3225
15 ½ SFA 15 T 226 26 (377) 148F3226
15 ½ SFA 15 T 227 27 (392) 148F3227
15 ½ SFA 15 T 228 28 (406) 148F3228
15 ½ SFA 15 T 229 29 (421) 148F3229
15 ½ SFA 15 T 230 30 (435) 148F3230
15 ½ SFA 15 T 231 31 (450) 148F3231
15 ½ SFA 15 T 232 32 (464) 148F3232
15 ½ SFA 15 T 233 33 (479) 148F3233
15 ½ SFA 15 T 234 34 (493) 148F3234
15 ½ SFA 15 T 235 35 (508) 148F3235
15 ½ SFA 15 T 236 36 (522) 148F3236
15 ½ SFA 15 T 237 37 (537) 148F3237
15 ½ SFA 15 T 238 38 (551) 148F3238
15 ½ SFA 15 T 239 39 (566) 148F3239
15 ½ SFA 15 T 240 40 (580) 148F3240
Presión
establecida
en bar (psig)
Código
Válvulas SFA 15 T certificadas con ajuste de presión
estándar y certificado de ajuste de la presión TÜV
para cada válvula
Tamaño
mm in
Tipo
15 ½ SFA 15 T 310 10 (145) 148F3310
15 ½ SFA 15 T 311 11 (160) 148F3311
15 ½ SFA 15 T 312 12 (174) 148F3312
15 ½ SFA 15 T 313 13 (189) 148F3313
15 ½ SFA 15 T 314 14 (203) 148F3314
15 ½ SFA 15 T 315 15 (218) 148F3315
15 ½ SFA 15 T 316 16 (232) 148F3316
15 ½ SFA 15 T 317 17 (247) 148F3317
15 ½ SFA 15 T 318 18 (261) 148F3318
15 ½ SFA 15 T 319 19 (276) 148F3319
15 ½ SFA 15 T 320 20 (290) 148F3320
15 ½ SFA 15 T 321 21 (305) 148F3321
15 ½ SFA 15 T 322 22 (319) 148F3322
15 ½ SFA 15 T 323 23 (334) 148F3323
15 ½ SFA 15 T 324 24 (348) 148F3324
15 ½ SFA 15 T 325 25 (363) 148F3325
15 ½ SFA 15 T 326 26 (377) 148F3326
15 ½ SFA 15 T 327 27 (392) 148F3327
15 ½ SFA 15 T 328 28 (406) 148F3328
15 ½ SFA 15 T 329 29 (421) 148F3329
15 ½ SFA 15 T 330 30 (435) 148F3330
15 ½ SFA 15 T 331 31 (450) 148F3331
15 ½ SFA 15 T 332 32 (464) 148F3332
15 ½ SFA 15 T 333 33 (479) 148F3333
15 ½ SFA 15 T 334 34 (493) 148F3334
15 ½ SFA 15 T 335 35 (508) 148F3335
15 ½ SFA 15 T 336 36 (522) 148F3336
15 ½ SFA 15 T 337 37 (537) 148F3337
15 ½ SFA 15 T 338 38 (551) 148F3338
15 ½ SFA 15 T 339 39 (566) 148F3339
15 ½ SFA 15 T 340 40 (580) 148F3340
Presión
establecida
en bar (psig)
Código
14 | AI194386420638es-001101
© Danfoss | DCS (ms) | 2021.02
RepuestosPedidos
Tipo Código
Kit de inspección de SFA 10/DSV 10 148F3068
Kit de reparación de SFA 10 de 10 a 27 bar* 148F3069
Kit de reparación de SFA 10H de 28 a 65 bar* 148F3070
Kit de inspección de SFA 15/DSV 1 148F3029
Kit de reparación de SFA 15 148F3036
* Es necesario pedir el kit de inspección con cualquier kit de reparación
Accesorios
Tipo Código
Grasa antiadherente de DSV/SFA/SFV 148F3064
Tapa de DSV 10 y junta de aluminio
para pruebas (1 conjunto)
Conector en T de DSV 10 de 1/2” NPT
(1 conjunto)
Conector para soldar de entrada SFA 10(H) G 148F3075
Conector para soldar de entrada SFA 10(H) NPT 148F3076
Conjunto de manguitos + juntas para SFA 10(H),
SFV 15/SFA 15*
*Manguito para soldar para entrada de SFA 10(H)(G 1/2”) no incluido en
148F3019.
Pedir 148F3075 además.
148F3063
148F3072
148F3019
© Danfoss | DCS (ms) | 2021.02
AI194386420638es-001101 | 15
Loading...
